H型钢焊接工艺要求
焊接h型钢标准规范
焊接h型钢标准规范
H型钢是一种常见的钢材，在建筑物、桥梁、机械支架等领域中有着广泛的应用。
随着时代的发展，H型钢的焊接质量要求也越来越高，因此，必须采用严格的标准来保证焊接H型钢的质量。
一、使用的焊接材料应符合标准的要求
首先，使用的焊接材料应按照相关标准，如H型钢焊接标准GB/T 5117.2，紧固件材料标准GB/T 707.2，电弧焊材料标准GB/T 711.2，填充材料标准GB/T 7975.2等来进行选择。
具体材料种类和规格应根据设计要求进行定制，并严格按照标准规范要求选型和使用。
二、焊接坡口的要求
其次，焊接坡口的要求也是必不可少的，根据GB/T 5117.2的规定，加工的焊接坡口是以30°，45°或60°的坡角进行焊接的。
比如，H型钢的坡口为30°，板材的坡口为45°，管材的坡口为60°，坡口的尺寸对焊接质量有着十分重要的影响，如果不符合规范的要求，就会影响焊接质量。
三、焊接工艺参数的控制
最后，要注意控制焊接工艺参数，如焊接电流、焊接电弧时间、前熔点温度等参数，以确保焊接质量。
所有参数都应符合标准规范，才能保证H型钢的质量。
总之，本文中提出的《焊接H型钢标准规范》主要包括了三个方面：使用的焊接材料必须符合相关标准，焊接坡口必须符合标准的要求，而且要控制好焊接工艺参数等。
在实际的应用中，要求严格遵守
这些标准规范，以保证H型钢的质量。
本标准将为H型钢的焊接提供参考，对H型钢的应用和利用将更有利。
焊接h型钢标准
焊接h型钢标准焊接H型钢标准。
H型钢是一种常用的结构钢材料，因其截面形状呈“H”字形而得名。
在工程建设中，H型钢常常需要进行焊接加工，以满足不同的工程需求。
然而，在焊接H型钢时，必须严格遵守相关的标准和规范，以确保焊接质量和工程安全。
本文将就焊接H型钢的标准进行详细介绍，希望能为相关人员提供参考和指导。
首先，焊接H型钢时需要遵守的标准主要包括材料标准、焊接工艺标准和焊接质量标准三个方面。
材料标准是指所选用的H型钢材料必须符合国家标准或行业标准的要求，包括材料的化学成分、力学性能、尺寸偏差等方面的要求。
只有选用符合标准要求的材料，才能保证焊接后的结构强度和稳定性。
焊接工艺标准是指在进行H型钢焊接时，必须按照相关的工艺规程和要求进行操作，包括焊接方法、焊接电流、焊接电压、焊接速度、预热温度、焊接层间温度控制等方面的要求。
只有严格按照焊接工艺标准进行操作，才能保证焊接接头的质量和可靠性。
焊接质量标准是指焊接后的接头必须符合相关的质量标准和检测要求，包括焊缝外观质量、焊接强度、焊接变形、焊接裂纹、焊接残余应力等方面的要求。
只有达到焊接质量标准的要求，才能保证焊接后的结构性能和使用安全。
其次，焊接H型钢时需要注意的一些常见问题和解决方法。
在焊接H型钢时，常见的问题包括焊接变形、焊接裂纹、焊缝质量不合格等。
针对这些问题，可以采取一些有效的解决方法，例如通过预热和控制焊接参数来减少焊接变形，通过合理的焊接顺序和焊接方法来减少焊接裂纹，通过严格的焊接工艺控制来提高焊缝质量。
最后，焊接H型钢的标准对于工程建设的重要性。
焊接H型钢是工程建设中常见的工艺操作，其质量直接关系到工程的安全和可靠性。
严格遵守焊接H型钢的标准和规范，不仅可以保证焊接质量，还可以提高工程的使用性能和寿命，降低工程的维护成本，对于工程建设具有重要的意义。
综上所述，焊接H型钢的标准是保证焊接质量和工程安全的重要保障，必须严格遵守相关的标准和规范。
焊接H型钢制作工艺规程
焊接H型钢制作工艺规程1．主体内容和适用范围本工艺规则规定了焊接H型钢产品一般制作流程和检验要求。
本规程适用于焊接H型钢产品的制作、检验、涂装要求等2．引用规范与标准GB709-88 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB50205-2001 《钢结构工程施工质量验收规范》JGJ99-88 《高层民用建筑钢结构技术规程》JGJ81-2002《建筑钢结构焊接技术规程》YB3301-02《焊接H型钢》GB50017-2003《钢结构设计规范》GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》Q/ZJG-012-2004《焊接H型截面钢制产品质量标准》3．人员、设备、材料的要求3.1 人员要求焊工须参加相应资格的焊工考试，合格后方可进行相应资格的焊接作业。
所有参加焊接的焊工必须按照相应的焊接工艺规程的规定进行操作。
3.2 设备的要求设备使用前应检查设备的仪器、仪表是否正常，气路是否畅通，接地是否良好，保证设备使用过程中的安全性和完好性。
3.3 材料的要求3.3.1 产品材质符合国家相关标准和设计要求。
进口钢材产品的质量符合设计和合同规定的标准要求，钢材进厂要有质量证明书。
3.3.2钢材厚度的负偏差符合GB709-88的规定。
3.3.3焊接材料焊接材料应符合图纸和工艺有要求，按照图纸和工艺要求执行，无要求时按照下表进行选用：焊接材料烘干温度表3.4螺栓普通螺栓应符合现行国家标准《六角头螺栓-A和B》（GB5782）和《六角头螺栓-C级》（GB5780）的规定。
高强螺栓应符合《钢结构高强度大六角螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228~1231）和《钢结构用纽剪型高强度螺栓连接副》（GB/T3632~3633）的规定。
3.4.1圆柱头焊钉（栓钉）栓钉应满足标准《电弧螺柱用圆柱头焊钉》（GB/T10433）的规定。
4．焊接H型钢工艺制作要领4.1焊接H型钢工艺制作流程焊接H型钢制作流程见图一。

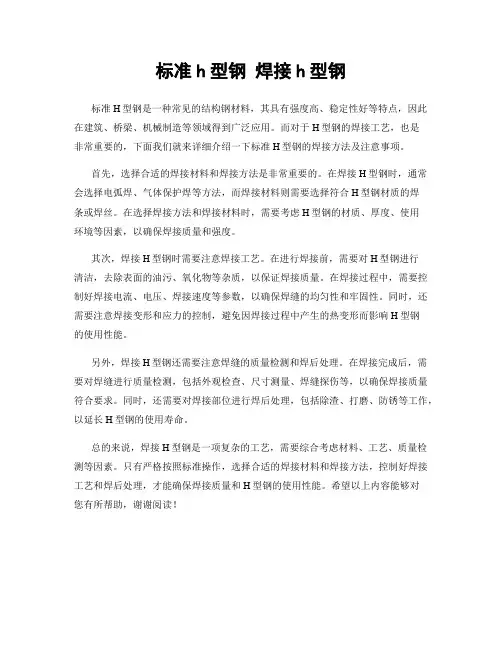

标准h型钢 焊接h型钢
标准h型钢焊接h型钢
标准H型钢是一种常见的结构钢材料，其具有强度高、稳定性好等特点，因此在建筑、桥梁、机械制造等领域得到广泛应用。
而对于H型钢的焊接工艺，也是
非常重要的，下面我们就来详细介绍一下标准H型钢的焊接方法及注意事项。
首先，选择合适的焊接材料和焊接方法是非常重要的。
在焊接H型钢时，通常会选择电弧焊、气体保护焊等方法，而焊接材料则需要选择符合H型钢材质的焊
条或焊丝。
在选择焊接方法和焊接材料时，需要考虑H型钢的材质、厚度、使用
环境等因素，以确保焊接质量和强度。
其次，焊接H型钢时需要注意焊接工艺。
在进行焊接前，需要对H型钢进行
清洁，去除表面的油污、氧化物等杂质，以保证焊接质量。
在焊接过程中，需要控制好焊接电流、电压、焊接速度等参数，以确保焊缝的均匀性和牢固性。
同时，还需要注意焊接变形和应力的控制，避免因焊接过程中产生的热变形而影响H型钢
的使用性能。
另外，焊接H型钢还需要注意焊缝的质量检测和焊后处理。
在焊接完成后，需要对焊缝进行质量检测，包括外观检查、尺寸测量、焊缝探伤等，以确保焊接质量符合要求。
同时，还需要对焊接部位进行焊后处理，包括除渣、打磨、防锈等工作，以延长H型钢的使用寿命。
总的来说，焊接H型钢是一项复杂的工艺，需要综合考虑材料、工艺、质量检测等因素。
只有严格按照标准操作，选择合适的焊接材料和焊接方法，控制好焊接工艺和焊后处理，才能确保焊接质量和H型钢的使用性能。
希望以上内容能够对
您有所帮助，谢谢阅读！。
H型钢焊接工艺规程
H型钢焊接工艺规程HTJT06—2006 1 组装1.1 将翼缘板吊放在组立机的滚轮架上，若有拼接缝，用角向磨光机磨平，其宽度以板宽为中两侧各25mm。
1.2 用磨光机磨去腹板与翼缘板接触面的飞边和毛刺，然后将腹板吊至组立机前面的翼缘板上，调整组立机对中夹紧装置，并使腹板处于翼缘板中心位置；调整组立机上下左右压紧滚轮，压力大小能使工件自由走动为宜。
1.3 翼缘板与腹板组装间隙小于1.0mm。
1.4 焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。
翼缘板拼接长度不应小于2倍板宽；腹板拼接宽度不应小于300mm，长度不应小于600mm。
吊车梁上、下翼缘板在跨中三分之一跨长范围内应尽量避免拼接；与加劲肋亦应错开200mm以上。
1.5开启CO2焊机,其规范参数如下：被焊母材是Q235时，CO2焊丝型号为ER49-1，焊丝直径为ф1.2mm。
被焊母材是Q345时，CO2焊丝型号为ER50-3，焊丝直径为ф1.2mm。
焊接电流：220～260A，电弧电压：24～28V，CO2气体流量：20～24L/min。
a)b)图1引弧板和引出板（省）的装配位置和焊接示意3 埋弧自动焊焊接3.1 焊接材料：被焊母材是Q235时，焊丝、焊剂选用F4A0-H08A；被焊母材是Q345时，焊丝、焊剂选用F5014-H08MnA；3.2清除焊缝两侧20mm范围内油、锈、氧化皮等杂物。
磨掉定位焊缝表面的裂纹、气孔、夹渣等缺陷。
调整焊剂流量，焊剂堆散高度在25～35mm范围内。
3.3 焊接相同厚度翼缘板和腹板时，将焊丝对准焊缝中心，其偏移量≤1mm；若两板厚度不等时，焊丝与工件的夹角可小于45°，使焊丝靠近厚板一侧起弧，起弧位置在引弧板上且距母材边沿80mm以外处。
3.4 船形位置T形接头的单道埋弧自动焊焊接工艺参数见表2。
表2 埋弧自动焊焊接工艺参数3.5 埋弧焊所用焊剂须从焊剂烘干箱或保温箱中取出，不允许使用未经烘干的焊剂。
h型钢的横向加劲肋焊接工艺要求
h型钢的横向加劲肋焊接工艺要求H型钢是常用的建筑结构钢材，具有强度高、刚性好的特点。
在使用H型钢作为梁或柱时，为了提高其承载能力和抗震性能，常常需要进行横向加劲肋焊接。
横向加劲肋焊接工艺是确保焊接质量和结构强度的关键环节。
下面将详细介绍H型钢横向加劲肋焊接工艺要求。
首先，选择适当的焊接材料。
横向加劲肋一般采用角钢或板材制作，角钢常用的规格为50mm × 50mm × 5mm，板材厚度一般为10mm。
焊材常使用焊条和焊丝，选用的焊条应符合《低合金钢焊条》标准，焊丝应符合《焊接用气保焊焊丝》标准。
其次，进行材料加工。
首先要确保横向加劲肋的尺寸和形状符合设计要求，加工时要注意保持角钢和板材的几何尺寸的公差。
对于角钢和板材的铺设，要按照设计要求进行位置和间距的设置，并使用支撑物将其固定在正确的位置。
在进行焊接前，需对焊接表面进行清理，确保焊接环境干净，无油、灰尘和铁锈等杂质。
接下来是焊接工艺过程。
在进行焊接前，应根据角钢和板材的厚度确定焊接电流和电压的大小。
一般情况下，焊接电流可设置为60-70A，焊接电压可设定为22-24V。
在进行焊接之前，应先进行预热处理，使角钢和板材达到适宜的焊接温度，通常焊接温度范围为100-150℃。
焊接时，应采用交织焊接的方法，即从一侧焊接一层，然后从另一侧焊接另一层，以此类推。
焊接时，焊接速度要稳定，焊缝应均匀、牢固，焊接过程中禁止产生焊瘤、气孔、裂纹等焊接缺陷。
最后是焊后处理工艺。
焊接完成后，应对焊缝进行打磨和除锈处理，确保焊缝表面光洁、平整，无毛刺、锈迹等。
焊缝的强度检验可以采用无损检测方法，如超声波检测、X射线检测等，以确保焊接质量和结构的强度。
综上所述，H型钢横向加劲肋焊接工艺要求包括选择适当的焊接材料，进行材料加工，控制焊接工艺过程和焊后处理工艺。
通过科学的工艺要求和严格的质量控制，可以确保H型钢横向加劲肋焊接的质量，提高整个结构的强度和稳定性。
焊接H型钢制作工艺规程
焊接H型钢制作工艺规程
1.材料准备
2.焊接工艺选择
根据设计要求和使用条件，选择适当的焊接方法和工艺。
常见的焊接
方法包括手工电弧焊、埋弧焊、气保焊等。
选择合适的工艺可以降低成本、提高生产效率和焊接质量。
3.工艺参数设定
根据焊接材料和焊接方法的特性，合理设定焊接工艺参数，如焊接电流、焊接电压、电弧长度等。
这些参数的设定需要参考相关规范和经验，
以确保焊接质量和稳定性。
4.焊接方法和顺序
根据焊接结构的要求和焊接材料的特性，选择合适的焊接方法和顺序。
通常情况下，先焊接节点较重要的部位，再焊接次要部位，以确保焊接结
构的强度和稳定性。
5.接头设计
6.试焊和焊接质量控制
在实际焊接前，进行试焊是非常重要的。
试焊可以评估焊接工艺的可
行性和确定最佳参数。
同时，进行合适的焊接质量控制，如焊缝的质量检测、焊接变形的控制等，以确保焊接质量符合设计要求。
7.焊后处理
焊接完成后，需要对焊缝进行适当的后处理。
通常情况下，包括焊缝
的打磨、除渣、清洁等。
这些处理措施可以提高焊缝的外观和抗腐蚀性能。
总之，焊接H型钢制作工艺规程的制定对于提高焊接质量、确保结构
的安全和稳定性非常重要。
制定合适的规程需要考虑焊接材料的特性、焊
接方法的选择和工艺参数的设定，同时需要遵循相关的设计要求和规范。
通过严格执行工艺规程，可以提高焊接质量和生产效率，确保焊接H型钢
的使用性能和可靠性。
焊接h型钢标准
焊接h型钢标准焊接H型钢标准。
H型钢是一种常见的结构钢材料，广泛应用于建筑、桥梁、机械制造等领域。
在实际工程中，焊接H型钢是一项常见的工艺，其质量直接影响到工程结构的安全和稳定。
因此，对焊接H型钢的标准和要求有着非常严格的规定。
首先，焊接H型钢应符合国家标准GB/T 11263-2010《热轧H型钢》的要求。
在进行焊接之前，必须对H型钢进行严格的检查，确保其尺寸、形状和质量符合标准规定。
同时，焊接工艺应符合相关的标准要求，包括焊接方法、焊接电流、焊接温度等参数的控制。
其次，焊接H型钢的焊接工艺应符合相关的工程结构设计要求。
根据具体的工程要求和结构设计，确定焊接H型钢的焊接方法和焊接接头形式。
同时，根据工程荷载和使用环境的要求，确定焊接接头的质量等级和检测标准。
另外，焊接H型钢的焊接人员应持有相关的焊接资格证书，并严格按照焊接工艺规程进行操作。
在焊接过程中，应注意控制焊接变形和应力集中，采取相应的预热和后热处理措施，确保焊接接头的质量和可靠性。
此外，焊接H型钢的焊接材料应符合相关的标准要求，包括焊条、焊剂、保护气体等。
在选择焊接材料时，应根据焊接工艺和焊接材料的性能要求进行合理的选择，确保焊接接头的质量和性能满足工程要求。
最后，焊接H型钢的焊接质量应进行严格的检测和评定。
对焊接接头进行超声波探伤、X射线检测、磁粉探伤等非破坏性检测，检查焊缝的缺陷和质量状况。
同时，对焊接接头进行拉伸、弯曲、冲击等力学性能测试，评定焊接接头的可靠性和安全性。
总之，焊接H型钢是一项重要的工程技术，其标准和要求对工程结构的安全和稳定起着至关重要的作用。
只有严格按照相关标准和规定进行焊接，才能确保焊接H型钢的质量和可靠性，保障工程结构的安全使用。
通过对焊接H型钢标准的认真遵守和执行，可以有效提高工程结构的安全性和稳定性，为工程建设提供坚实的保障。
希望各相关单位和人员能够重视焊接H型钢标准，严格执行相关规定，共同维护工程结构的安全和稳定。
焊接H钢工艺
焊接H钢工艺（下料班组）一、下料时应审好图纸，要按图纸的实际尺寸进行下料。
1、需拼接的板材其接口与端边的距离应大于500mm。
2、每根不准接两处焊缝，特殊要求除外。
3、拼接口的位置严禁在接后总长中心线左右1000mm范围内。
4、拼接翼、腹板厚度≤6mm时单面焊接后背面用角磨机清根然后焊接,翼、腹板厚度＞8mm时用碳弧刨清根之后焊接，焊后超声波沿焊缝100%探伤，对探伤不合格的部位用碳弧气刨刨掉重新补焊，但气刨及补焊不得重复二次以上。
二、多头气割：气割的翼板、腹板及法兰等要保证割口质量光滑，在气割中造成割口熔化、损伤要修补光洁，保证割口质量，气割数据如下：割件厚度（mm) 5～8 8～12 12～16 20 25 30切割速度（mm/min) 500～800 400～600 400～550 300～500 200～400 200～400焊接H钢工艺（剪板）一、剪板在要裁剪的一张钢反上合理按排所用规格，使之不剩边料、料头，尽量降低钢材消耗,裁剪人员应将本次投产所有材料进行归纳，将同材质同厚度的用料按宽度、长度数量汇总，然后根据每张钢板实际宽度进行下料规格排列，使这些小件例如：筋板、檀托板等宽窄搭配合理，以免造成钢材的消耗，下料要求规范如下：垂直度≤2mm尺寸偏差≤2mm对角线偏差≤2mm二、钻孔孔距、孔心、孔径、倒角要按图纸要求进行操作，钻孔需要钻模，钻孔时其制作允许偏差为：两相邻中心线距离±0.5mm，矩形对角线两孔中心距离及两板边孔中心距离±1.00mm，孔中心与孔群中心线的横向距离0.5mm，两孔群中心距离±0.5mm。
焊接H钢工艺（拼装）一、审图班组长必须从设计总配置图开始逐个图号逐个部位核对，找清相应安装或装配关系，再核对外形几何尺寸，各部件之间尺寸能否相互衔接，之后再逐个核对各接点、孔距、孔位、孔径等相关尺寸。
审图期间发现问题要及时向设计部门请示，由设计部门修改，不得擅自修改。
h型钢腹板与翼缘板焊接焊脚要求
H型钢是一种常用的结构钢材料，通常用于建筑和桥梁等工程中。
在H型钢制作过程中，腹板与翼缘板的焊接是一个重要的工艺环节，焊接质量直接影响到H型钢的强度和稳定性。
对于H型钢腹板与翼缘板的焊接焊脚要求非常严格。
1. 焊接材料选择在焊接H型钢腹板与翼缘板时，首先要选择合适的焊接材料。
一般来说，常用的焊接材料有焊条和焊丝两种。
对于腹板与翼缘板的焊接，常用的焊接材料有焊条焊接和气体保护焊丝焊接。
需要根据具体的工程要求和材料特性来选择合适的焊接材料，以保证焊接质量和强度。
2. 焊接焊脚准备在进行H型钢腹板与翼缘板的焊接前，需要对焊接焊脚进行准备工作。
首先要清洁焊接表面，去除铁锈、油污和其他杂质，保证焊接表面的清洁度。
对焊接位置进行加工处理，保证焊接焊脚的平整度和几何尺寸精确。
这些准备工作对于保证焊接质量至关重要。
3. 焊接工艺选择在进行H型钢腹板与翼缘板的焊接时，需要选择合适的焊接工艺。
常用的焊接工艺有手工电弧焊、埋弧焊、气体保护焊等。
在选择焊接工艺时，需要考虑到焊接速度、热量输入、变形控制等因素，以保证焊接质量和工效。
4. 焊接质量控制在进行H型钢腹板与翼缘板的焊接过程中，需要进行严格的焊接质量控制。
对焊接的焊缝进行外观检查和尺寸检测，保证焊接质量符合设计要求。
在焊接后还需要进行非破坏性检测，如超声波检测、X射线检测等，以发现可能存在的焊接缺陷。
5. 焊接后处理焊接完成后，还需要进行焊接后处理工作。
首先是对焊接热影响区进行冷却处理，避免焊接产生的残余应力对H型钢的影响。
其次需要进行除渣、打磨等工序，使焊接表面光滑平整，提高美观度和防腐性能。
H型钢腹板与翼缘板的焊接焊脚要求非常严格，需要选择合适的焊接材料和工艺，严格控制焊接质量，以保证H型钢的强度和稳定性。
只有严格按照标准要求进行焊接，才能保证H型钢在工程中的安全可靠性和长期稳定性。
6. 焊接质量评定标准对于H型钢腹板与翼缘板的焊接质量，需要根据相关标准进行评定。
焊接h型钢标准
焊接h型钢标准焊接H型钢标准。
H型钢是一种常见的结构钢材料，广泛用于建筑、桥梁、机械制造等领域。
在实际工程中，焊接是H型钢连接的常见方式之一。
为了确保焊接质量和连接稳固，我们需要遵循一定的焊接标准和规范。
下面将介绍焊接H型钢的标准要求和注意事项。
首先，焊接H型钢需要符合相关的国家标准和行业规范。
在中国，焊接H型钢的标准主要包括《钢结构设计规范》（GB 50017）和《钢结构焊接规范》（GB 50661）等。
这些标准规定了H型钢的材质、尺寸、焊接工艺、焊接接头类型、质量要求等方面的内容，对于保证焊接质量和结构安全具有重要意义。
其次，选择合适的焊接方法和工艺对于焊接H型钢至关重要。
常见的焊接方法包括手工电弧焊、埋弧焊、气保护焊等。
在选择焊接方法时，需要考虑H型钢的材质和厚度，以及焊接位置和环境等因素。
在焊接工艺方面，需要严格按照标准规范进行操作，包括预热温度、焊接电流、焊接速度、焊接层间温度控制等，确保焊接接头的质量和牢固度。
另外，焊接H型钢时需要注意焊接接头的准备和处理。
在焊接之前，需要对H型钢的接头进行清理和预处理，包括除锈、除油、打磨等工作，确保焊接接头的表面清洁，并保证焊接质量。
同时，还需要对焊接接头进行检查和评定，包括焊缝形态、焊接质量、焊接变形等方面，及时发现和解决问题，保证焊接接头的质量符合标准要求。
最后，焊接H型钢需要严格控制焊接质量，确保焊接接头的牢固性和可靠性。
在焊接完成后，需要对焊接接头进行非破坏性检测和破坏性检测，包括超声波检测、X射线检测、拉伸试验、冲击试验等，验证焊接接头的质量和性能。
同时，还需要对焊接接头进行防腐处理和表面涂装，延长H型钢的使用寿命。
总之，焊接H型钢是一项重要的工程技术，需要严格遵循相关的标准和规范，选择合适的焊接方法和工艺，对焊接接头进行准备和处理，严格控制焊接质量，确保连接的牢固性和可靠性。
只有这样，才能保证H型钢结构的安全和稳定，满足工程建设的需求。
H型钢焊接工艺要求
H型钢焊接工艺要求H型钢常用于各类建筑结构中，如工业厂房、桥梁、高层建筑等。
为了确保焊接过程中的质量，保证焊缝的强度和可靠性，需要遵循一系列的H型钢焊接工艺要求。
首先，焊接前需要对待焊的H型钢进行检查和准备。
这包括对H型钢表面进行清洁，去除油污、污垢和锈蚀等杂质，并确保表面平整。
同时，对接缝所在区域进行定位和标记，确保焊接位置准确。
其次，选择适当的焊接设备和焊接材料。
焊接设备应具备良好的稳定性和可靠性，能够提供合适的焊接电流、电压和保护气体。
焊接材料应选择与H型钢相匹配的焊丝或焊条，并满足焊接强度和耐蚀性的要求。
焊接过程中，需要严格控制焊接参数。
焊接速度、电流、电压和保护气体流量等参数应根据H型钢的厚度和规格进行合理选择，以确保焊接质量。
同时，应控制好焊缝的宽度和深度，避免过烧、气孔和夹渣等缺陷的产生。
在H型钢的水平焊接中，可以采用手工电弧焊、埋弧焊或气体保护焊等焊接方法。
而在垂直焊接中，通常采用下降式焊接或焊接机器人进行焊接。
焊接时需要保持稳定的焊接速度和持续的焊接电流，以确保焊缝的均匀性和一致性。
焊接后，需要对焊缝进行热处理和焊后整形处理。
热处理可以提高焊接接头的力学性能和耐蚀性，常用的方法有回火和正火。
焊后整形处理包括对焊缝进行修整和磨光，以提高外观质量和光洁度。
最后，焊接结束后需要进行焊缝检验和质量评定。
焊缝检验通常包括目测检查、非破坏性检测和破坏性检测等方法，以确保焊缝的完整性和密实性。
根据国家标准或相关规范，对焊缝进行评定，判定焊接质量是否符合要求。
总之，H型钢焊接工艺要求涉及焊前准备、焊接参数控制、焊接方法选择、焊后处理和焊缝检验等方面。
严格按照这些要求进行操作，可以保证焊接质量和工程质量的稳定性和可靠性。
焊接h型钢标准
焊接h型钢标准焊接H型钢标准。
H型钢是一种常见的结构钢材料，其在建筑、桥梁、机械制造等领域有着广泛的应用。
而焊接是H型钢连接的常见方式之一，因此对于焊接H型钢的标准有着重要的意义。
本文将介绍焊接H型钢的标准，包括焊接工艺、质量要求、检测方法等内容，以期为相关行业提供参考。
首先，焊接H型钢的标准应当符合国家相关标准，如《钢结构设计规范》（GB 50017）和《焊接质量验收标准》（GB 50205）等。
在进行焊接时，应选择符合要求的焊接材料和焊接工艺，确保焊接接头的质量。
同时，对于H型钢的焊接工艺应进行合理设计，包括焊接方法、焊接顺序、预热温度、焊接层间温度控制等，以确保焊接接头的牢固性和稳定性。
其次，焊接H型钢的标准还应包括对焊接接头质量的要求。
焊接接头应具有一定的强度和韧性，能够承受设计荷载下的力学性能要求。
在焊接过程中，应注意控制焊接变形，避免产生过大的残余应力，影响焊接接头的使用性能。
此外，焊接接头的外观质量也应符合相关标准，不得出现裂纹、气孔、夹渣等缺陷，确保焊接接头的外观光滑、均匀。
另外，对于焊接H型钢的标准还应包括对焊接接头的检测方法。
常见的焊接接头检测方法包括目视检测、渗透检测、超声波检测等，这些检测方法能够有效地发现焊接接头的缺陷，确保焊接接头的质量。
在进行检测时，应按照相关标准进行操作，确保检测结果的准确性和可靠性。
综上所述，焊接H型钢的标准涉及到焊接工艺、质量要求、检测方法等多个方面，对于相关行业具有重要的指导意义。
在实际应用中，应严格按照相关标准进行操作，确保焊接H型钢的质量和安全性。
希望本文能够为相关行业提供一定的参考价值，促进焊接H型钢标准化工作的开展与完善。
焊接h型钢标准规范
焊接h型钢标准规范H型钢的定义是一种具有良好的断面平衡结构的钢制建筑构件。
它是一种重量轻、结构稳定、断面尺寸精确的钢结构构件，由上层梯形的高强度结构钢折叠成特殊的H型，其外形整齐美观、受力性能良好、施工方便，是大跨度钢结构的主要构件。
二、焊接H型钢标准规范1.焊接H型钢，国家标准《钢结构焊接工艺规程》GB50205-2002应用范围之内，主要包括钢结构焊接施工管理规范及焊接组织施工规程。
2.H型钢焊接的特点：H型钢的强度和刚度较高，焊缝型式多样，受力方向复杂；H型钢的折叠形状和其本身质量对焊接影响大；H型钢难于把控焊缝受力状态，焊接时要注意焊缝空腔的填充情况；H型钢在折叠机械加工过程中，加工尺寸可能有所偏差，焊接时要予以考虑。
3.焊接H型钢的基本要求：（1）焊接H型钢，应采用大型自动焊接工艺，即缝焊采用熔敷法，螺栓连接采用冷焊接，紧固件连接采用拧紧连接或冷焊接。
（2）焊接H型钢，应保证焊缝的均匀、平整，焊缝的长度不得大于焊缝的实际长度。
（3）焊接H型钢，应保证焊缝的尺寸、断面及焊缝比例符合图纸规定，焊接比例不小于0.7，焊缝层厚度不小于6mm，焊缝总粗糙度不大于2.5mm。
（4）焊接H型钢，应保证焊接工艺参数合理，焊材质量符合图纸要求，焊缝采用脉络焊，熔核穿透度应合格，电弧焊焊接电流过强或过弱都不得使用，焊缝采用局部削弱储备量不得低于焊缝的实际厚度。
四、焊接H型钢的注意事项（1）焊接H型钢，应保证H型钢的外形尺寸精确，表面平整光滑，尺寸偏差应小于等于国家标准规定，焊缝表面无细小裂纹及有害物质，检查无可疑污染。
（2）焊接H型钢，应考虑焊缝的热影响区、热传导及弹性状态，对H型钢的热变形进行必要的技术处理。
（3）焊接H型钢，应严格控制焊接电弧，禁止熔核渗出，表面无飞溅，焊接焊接痕及焊接连片厚度一致，焊膏的用量符合使用规范。
（4）焊接H型钢，应保证焊接熔核穿透符合要求，焊接焊缝内部无气孔、气泡及裂纹，焊接接头应均匀排列，内角深度相等，外角深度相等，焊接质量应符合图纸规定要求。
焊接H型钢制作工艺
3.1 焊接H型钢组装3．1．1 适用范围本规程适用于钢结构构件采用焊接H型钢的施工工艺。
3．1．2 施工准备1、主要材料（1）钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定；进口钢材产品的质量应符合设计和合同规定的要求；均应具有产品质量合格证明文件。
材料进厂后，公司检测中心应及时对钢材的表面质量、化学成分及机械性能进行检验。
钢材进入车间时，应对其规格、表面质量进行复查合格后方可施工。
（2）焊接材料包括焊条、焊丝、焊剂和焊接保护气体等；均必须具有产品质量合格证明文件及产品使用说明书等。
①焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定；②焊丝和焊剂：埋弧自动焊和气体保护焊焊丝的各项性能指标，应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》GB/T14957《气体保护焊用焊丝》GB/T8110的各项规定。
被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。
③CO2气体应符合《焊接用二氧化碳》HG/T2537的规定。
2、配套材料: 引弧、引出板、定位板等。
3、主要机具：H型钢组立机、组装胎架、定位焊用焊机、砂磨机、烤枪、割炬、碳刨钳等。
4、主要量具：钢尺、平尺、塞尺、角尺、焊缝量规等。
3．1．3 操作工艺1、零件下料（1）零件下料采用数控火焰切割机及数控直条切割机进行切割加工，切割质量应符合下表要求：（2）对H型钢的翼板、腹板采用直条切割机两面同时垂直下料，对不规则件采用数控切割机进行下料。
（3）对H型钢的翼板、腹板的长度加放50mm余量，宽度不放余量；在深化的下料图中，其尺寸系按净尺寸标注，但应在图纸中说明，“本图中尺寸不含任何余量”，准备车间下料时应按工艺要求加放余量。
（4）当H型钢主体因钢板长度不够而需拼接时，其翼板对接长度应不小于翼板板宽的2倍，腹板的最小长度应在600mm及以上，同一零件中接头的数量不超过2个；同时，在进行套料时必须保证腹板与翼板的对接焊缝错开距离满足200mm以上。
焊接h型钢
焊接h型钢H型钢是一种重要的、广泛应用的建筑材料，焊接H型钢是很多工程项目的核心技术，对于H型钢的焊接来说，施工技术的要求非常高，焊接施工技术要求，可以使H型钢的强度和刚度达到要求的标准，从而保证H型钢的使用效果。
下面介绍焊接H型钢的具体技术要求和操作步骤。
一、焊接H型钢技术要求1、选择焊材：在焊接H型钢时，选择符合焊材的焊接材料，可以选择碳钢和不锈钢两种材质，选择焊接材料应考虑材料的用途、使用环境及焊接操作条件。
2、焊接位置确定：在焊接H型钢时，要根据设计图纸，确立焊接位置，并根据情况，确定合理的焊接焊缝。
3、焊接方式的确定：根据H型钢的焊接条件，可以选择电阻焊和氩弧焊两种焊接方式，具体依据情况选择。
4、焊接工艺设计：根据焊接条件及H型钢的结构特点，确定焊接工艺，以保证焊接质量。
5、焊接装置的检查：焊接时，应对焊接装备进行检查，检查焊机的输出功率、焊枪的电压、游离空气的温度和流量等，确保焊接质量。
二、H型钢焊接操作步骤1、清洁工作：在焊接H型钢前，要做好清洁工作，清除杂物，排除焊缝中的气体，使焊接表面干净，并在清洁后用湿布擦拭干净，以便焊接。
2、焊接准备：在对H型钢进行焊接时，要准备好焊材，其次要调整焊枪的焊接参数，焊接电流应调整为适合焊材和焊接位置的焊接电流值。
3、焊接操作：焊接H型钢时，要从前往后进行焊接，上下对切，或从上往下对切，做到收尾焊，以便去除蒸发出的气体。
4、抽漏检验：完成H型钢的焊接后，要进行抽漏检验，以确保焊接质量，如果有排气口，要注意抽漏检验。
5、安装检查：安装H型钢时，要做到严格的安装，焊接位置要正确，以便实现密封，提升H型钢的质量。
三、注意事项1、焊接H型钢时，需要考虑安全问题，施工人员需要穿戴安全帽和防焊服，以防止意外发生。
2、在焊接H型钢时，要使用防护剂或润滑油，以防止焊接表面氧化。
3、在焊接H型钢时，不要在焊接过程中进行接头处理，以免影响焊接质量。
4、安装H型钢时，要按照图纸，操作规程正确安装，以便实现牢固安全。
h型钢的横向加劲肋焊接工艺要求
一、概述H型钢是一种常见的结构钢材料，具有强度高、稳定性好等特点，广泛应用于建筑工程、桥梁工程等领域。
H型钢在使用过程中，常常需要进行焊接加工，其中横向加劲肋是H型钢中重要的结构部件之一。
横向加劲肋的焊接工艺对于H型钢的使用性能和安全性具有重要影响，因此需要严格按照标准要求进行焊接。
二、横向加劲肋焊接工艺要求1.焊接前准备工作在进行横向加劲肋的焊接之前，首先要对H型钢进行充分清洁和处理。
清洁工作包括去除表面的油污、锈蚀和杂质，可采用喷砂、刷洗等方式进行清洁。
还需要对焊接设备进行检查和调试，确保焊接设备的正常工作。
2.焊接材料选择在进行横向加劲肋的焊接时，需要选择合适的焊接材料。
焊接材料的选择应符合相关标准和规定，同时要考虑焊接材料的机械性能、化学成分和焊接性能等因素。
3.焊接工艺参数控制在进行横向加劲肋的焊接过程中，需要严格控制焊接工艺参数。
包括焊接电流、电压、焊接速度、预热温度等参数的控制，确保焊接过程稳定、均匀，避免焊接热裂纹和气孔等缺陷的产生。
4.焊接质量检测在横向加劲肋焊接完成后，需要进行焊接质量检测。
包括对焊缝的外观检查、尺寸测量和焊接质量的无损检测等工作，确保焊接质量符合相关标准和规定。
5.焊接工艺记录在进行横向加劲肋的焊接过程中，需要详细记录焊接工艺参数、焊接材料、焊接质量检测结果等信息。
焊接工艺记录是焊接过程中重要的凭证，也是焊接质量的重要依据。
三、横向加劲肋焊接工艺的优化1. 焊接工艺流程优化对于横向加劲肋的焊接工艺，可以进行工艺流程的优化。
包括对清洁工作、焊接材料选择、焊接工艺参数控制等方面进行优化，提高焊接效率和质量。
2. 自动化焊接设备应用在横向加劲肋的焊接过程中，可以考虑使用自动化焊接设备，提高焊接效率和一致性。
自动化焊接设备能够实现焊接过程的精确控制，减少操作人员的操作失误。
3. 智能焊接工艺控制近年来，随着信息技术的发展，智能焊接技术已经逐渐应用于焊接领域。
对于横向加劲肋的焊接工艺，可以考虑引入智能焊接设备，实现焊接工艺参数的自动调节和控制，提高焊接质量和效率。
焊接H型钢制作工艺规程
焊接H型钢制作工艺规程1．主体内容和适用范围本工艺规则规定了焊接H型钢产品一般制作流程和检验要求.本规程适用于焊接H型钢产品的制作、检验、涂装要求等2．引用规范与标准GB709—88 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB50205-2001 《钢结构工程施工质量验收规范》JGJ99—88 《高层民用建筑钢结构技术规程》JGJ81—2002《建筑钢结构焊接技术规程》YB3301-02《焊接H型钢》GB50017-2003《钢结构设计规范》GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》Q/ZJG—012-2004《焊接H型截面钢制产品质量标准》3．人员、设备、材料的要求3.1 人员要求焊工须参加相应资格的焊工考试，合格后方可进行相应资格的焊接作业。
所有参加焊接的焊工必须按照相应的焊接工艺规程的规定进行操作。
3.2 设备的要求设备使用前应检查设备的仪器、仪表是否正常，气路是否畅通,接地是否良好，保证设备使用过程中的安全性和完好性。
3。
3 材料的要求3。
3。
1 产品材质符合国家相关标准和设计要求。
进口钢材产品的质量符合设计和合同规定的标准要求，钢材进厂要有质量证明书。
3。
3.2钢材厚度的负偏差符合GB709-88的规定.3。
3。
3焊接材料焊接材料应符合图纸和工艺有要求，按照图纸和工艺要求执行，无要求时按照下表进行选用：焊接材料烘干温度表3。
4螺栓普通螺栓应符合现行国家标准《六角头螺栓-A和B》(GB5782）和《六角头螺栓-C级》（GB5780）的规定.高强螺栓应符合《钢结构高强度大六角螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228~1231）和《钢结构用纽剪型高强度螺栓连接副》（GB/T3632～3633）的规定。
3.4.1圆柱头焊钉(栓钉)栓钉应满足标准《电弧螺柱用圆柱头焊钉》（GB/T10433）的规定。
4．焊接H型钢工艺制作要领4.1焊接H型钢工艺制作流程焊接H型钢制作流程见图一.4.2 钢板下料4.2.1领取经检验合格的钢板，检查钢板的材质、规格、尺寸是同加工图纸和派工单资料一致.4.2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H型钢焊接工艺要求
一、坡口制作
1、坡口型式及尺寸
2、下料方法
为了减少氧乙炔下料引起翼板侧弯变形的问题，结合现场施工条件，采用简易双头氧乙炔进行翼板的切割下料，在切割前，应将两套氧乙炔的火焰大小调节基本一致。
3、坡口打磨
翼板及腹板对接焊缝坡口切割后，用磨光机将氧化膜打磨干净。
二、焊接方法
除点焊外，H型钢所有制作焊缝均采用CO2气体保护焊。
三、控制焊接变形措施
1、翼板及腹板对接焊缝应采用反变形，先焊坡口较大一面，翻面清根后，用卡子将焊缝两侧固定，焊缝中心垫起一反变形高度，然后进行较小坡口面的焊接。
2、翼板与腹板角接焊缝由四名焊工
3、。
