三坐标测量机基本使用

三坐标测量机的使用说明书.doc

三坐标测量机的使用说明一、开机步骤二、装验侧头三、建立零件坐标系四、手动测量特征元素五、形位公差评价六﹑如何生成﹑编辑数据报告和图形报告七﹑自动测量特征素八﹑构造特征元素九﹑对CAD图形的工件进行自动测量十﹑迭代法建立坐标系对测量的影响因素及日常保养一﹑压缩空气对测量仪的影响二﹑温度对测量仪的影响三﹑湿度对测量仪的影响四﹑影响测量仪的因素五﹑如何掌握测量仪的精度情况六﹑旋转测座的校正及使用七﹑Z轴的调整八﹑行程终开关的保护及调整九﹑测头回退失败的问题一.开机步骤1.开气：使气压稳定在0.4-0.5MPa2.开控制柜:测量机自检，这时控制器灯全亮，当部分灯灭，自检结束。

3.加电：按控制器Math star键4.打开PC-DIMS软件5.工作台“回家”作台“回家” ：每次开启控制柜，系统自检完毕，机器加电后进入PC-DIMS,软件会提示您“回家”，点击“确定”后，CMM三轴（Ｘ．Ｙ．Ｚ轴）会依次回到机械的零点，这个过程称之为“回家”二. 校验测头1.目的2.测杆校验的步骤3.查看结果1）：目的在进行工件测量时，在程序中出现的数值是软件记录测杆红宝石球心的位置，但实际是红宝石球表面接触工件，这就需要对实际的接触点与软件记录的位置沿着测点矢量方向进行测头半径.位置的补偿。

通过校验，消除以下三方面的误差：a.理论测针半径与实际测针半径之间的误差；b.理论测杆长度与实际测杆长度的误差；c.测头旋转角度之误差；通过检验消除以上三个误差得到正确的补偿值。

因此校验结果的准确度，直接影响工作的检测结果。

2）.测杆校验的步骤（1).新建测量程序输入图号（2).定义测头文件在文本框“侧头文件”一栏中填入文件名（3）.定义测头系统在“测头说明”下拉菜单中选中当前测量机上所使用的测头系统。

测头系统分五大部分：a.测座（PROBE）b.转接器（CONTER）c.测头（PROBE）d.加长杆（EXTENT）e.测针（TIP）4）.添加角度工件测量过程中使用的每个角度都是由A角B角构成的绕机器坐标系x轴旋转的角度为A角范围为0~105度；绕z轴旋转的叫定义为B 角，范围0 ~360度。

三坐标测量机使用操作规程

三坐标测量机使用操作规程1.安全操作规程：-操作人员应穿戴符合要求的劳动保护用具，如防护眼镜、手套等。

-在操作之前，确保电源和气源已断开，以防止意外启动和发生误伤。

-在调整工作台高度时，应保持平稳，避免摔倒或受伤。

2.设备准备：-在使用之前，检查仪器的电源和气源是否正常，并通电预热一段时间。

-检查通讯线路是否连接稳定，以确保测量结果的准确性。

-清洁测量机的工作台和传感器，确保没有任何杂物或灰尘影响精确度。

3.标定和调零：-在进行测量之前，进行标定操作以确保测量机的准确度。

-选取标定块或工件进行标定，按照操作程序进行标定并记录标定结果。

-对工件进行调零操作，使测量机的坐标系与工件的坐标系保持一致。

4.测量操作：-根据测量需求选择相应的测量模式，并按照操作程序选择合适的测量参数。

-将待测工件放置在测量机上，并调整其位置和姿态，使其与测量机坐标系一致。

-进行测量前，应进行干扰检测，确保测量过程中没有干扰物。

-启动测量程序，测量机将自动进行测量，并生成测量报告。

-结束测量后，及时将工件从测量机上取下，避免影响下一次测量。

5.数据处理：-根据测量结果，进行数据处理和分析，如计算尺寸误差、形状偏差等。

-将测量结果进行记录和归档，方便后续对比分析和追溯使用。

6.设备维护：-定期对测量机进行维护保养，如清洁、润滑以及更换磨损部件等。

-对设备进行日常巡检，如检查电源和气源、传感器的工作状态等。

以上是三坐标测量机的使用操作规程，通过严格遵循这些操作规程，可以保证测量结果的准确性和测量机的正常运行，提高测量效率和产品质量。

在使用过程中，操作人员应密切配合，确保工作安全，同时通过定期维护和保养，延长设备的使用寿命。

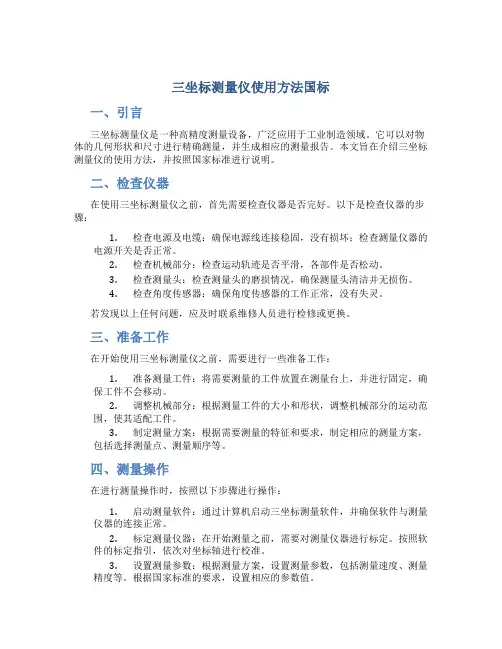

三坐标测量仪使用方法国标

三坐标测量仪使用方法国标一、引言三坐标测量仪是一种高精度测量设备，广泛应用于工业制造领域。

它可以对物体的几何形状和尺寸进行精确测量，并生成相应的测量报告。

本文旨在介绍三坐标测量仪的使用方法，并按照国家标准进行说明。

二、检查仪器在使用三坐标测量仪之前，首先需要检查仪器是否完好。

以下是检查仪器的步骤：1.检查电源及电缆：确保电源线连接稳固，没有损坏；检查测量仪器的电源开关是否正常。

2.检查机械部分：检查运动轨迹是否平滑，各部件是否松动。

3.检查测量头：检查测量头的磨损情况，确保测量头清洁并无损伤。

4.检查角度传感器：确保角度传感器的工作正常，没有失灵。

若发现以上任何问题，应及时联系维修人员进行检修或更换。

三、准备工作在开始使用三坐标测量仪之前，需要进行一些准备工作：1.准备测量工件：将需要测量的工件放置在测量台上，并进行固定，确保工件不会移动。

2.调整机械部分：根据测量工件的大小和形状，调整机械部分的运动范围，使其适配工件。

3.制定测量方案：根据需要测量的特征和要求，制定相应的测量方案，包括选择测量点、测量顺序等。

四、测量操作在进行测量操作时，按照以下步骤进行操作：1.启动测量软件：通过计算机启动三坐标测量软件，并确保软件与测量仪器的连接正常。

2.标定测量仪器：在开始测量之前，需要对测量仪器进行标定。

按照软件的标定指引，依次对坐标轴进行校准。

3.设置测量参数：根据测量方案，设置测量参数，包括测量速度、测量精度等。

根据国家标准的要求，设置相应的参数值。

4.进行测量：根据测量方案，依次选择测量点进行测量。

通过操作测量仪器的控制杆，将测量头移动到相应的位置，并记录测量结果。

5.处理测量结果：根据测量仪器提供的软件功能，对测量结果进行处理，生成测量报告。

根据国家标准的要求，报告应包含测量结果、误差范围等信息。

五、测量结果分析在得到测量结果后，需要进行结果分析，并根据需要采取相应的措施。

以下是一些常见的测量结果分析方法：1.比较测量结果与设计要求：将测量结果与设计要求进行比较，判断测量结果是否符合要求。

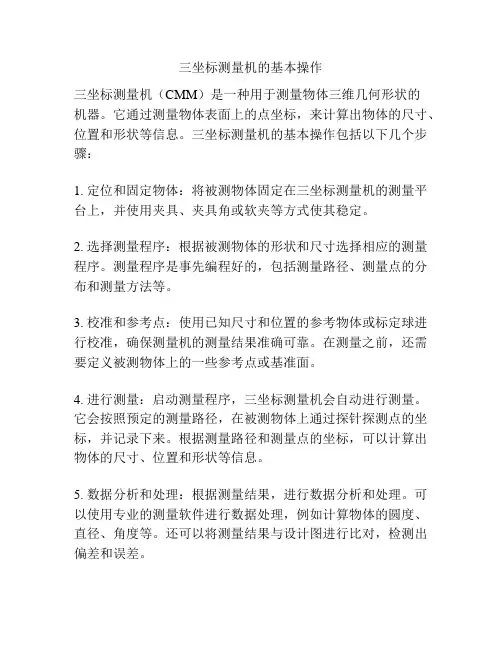

三坐标测量机的基本操作

三坐标测量机的基本操作
三坐标测量机（CMM）是一种用于测量物体三维几何形状的
机器。

它通过测量物体表面上的点坐标，来计算出物体的尺寸、位置和形状等信息。

三坐标测量机的基本操作包括以下几个步骤：
1. 定位和固定物体：将被测物体固定在三坐标测量机的测量平台上，并使用夹具、夹具角或软夹等方式使其稳定。

2. 选择测量程序：根据被测物体的形状和尺寸选择相应的测量程序。

测量程序是事先编程好的，包括测量路径、测量点的分布和测量方法等。

3. 校准和参考点：使用已知尺寸和位置的参考物体或标定球进行校准，确保测量机的测量结果准确可靠。

在测量之前，还需要定义被测物体上的一些参考点或基准面。

4. 进行测量：启动测量程序，三坐标测量机会自动进行测量。

它会按照预定的测量路径，在被测物体上通过探针探测点的坐标，并记录下来。

根据测量路径和测量点的坐标，可以计算出物体的尺寸、位置和形状等信息。

5. 数据分析和处理：根据测量结果，进行数据分析和处理。

可以使用专业的测量软件进行数据处理，例如计算物体的圆度、直径、角度等。

还可以将测量结果与设计图进行比对，检测出偏差和误差。

6. 结果输出：将测量结果输出，可以以数据表格、图形、图像或报告等形式进行展示和记录。

测量结果可以用于质量控制、产品改进、工艺改进等方面。

在进行三坐标测量机的基本操作时，需要注意操作规范和注意事项，比如保持测量环境的清洁和稳定，避免人为误差，及时进行维护和校准等。

三坐标的操作规程

三坐标操作规程一、三坐标的日常操作1．开机步骤①检查是否有阻碍机器运行的障碍物②检查三坐标的气压表,显示值不低于0．４MＰA③接通总系统电源④对控制柜加电⑤对计算机加电⑥启动AC－DIMＳ软件⑦顺时针旋转,松开控制柜上的急停按扭⑧松开操纵盒上的急停按扭⑨机器回零2.关机步骤①把测头A角转到90度②移动Z轴至安全位置③按下操纵盒及控制柜上的急停按扭，关断气源④退出ＡＣ-ＤIMS操作界面⑤关闭计算机⑥关闭控制器电源二、安全操作注意事项：①必须能够处理紧急情况下如何关机，才可尝试运行机器②只能用花岗岩表面作为测量区域③不要使用压缩空气来清理机器,未经良好处理的压缩空气可能含有污垢，从而影响空气轴承的正常工作(尽可能使用吸尘气)④保持工作台面的整洁和被测工件表面的清洁⑤测量工件时，如中间遇到特殊情况要终止测量，请把Z轴移到被测工件上方,并留出一段净空,然后按下操作盒上的急停按扭⑥不要让机器急速转向或反向⑦手动测量时应使用较低的速度并保持速度均匀,应等测针自动回退完成之后,再移动⑧测量小孔或狭槽之前，请确认回退距离是否适当⑨运行一段测量程序之前，请检查当前是否与该程序要求的坐标系一致三、常规维护１．每日的维护①每天第一次开机时,用干净的棉(绸)布或含棉纸巾蘸少量（以擦洗导轨主面时不向下流出为宜)１２0#航空汽油或９9.7％的酒精擦拭导轨面和工作台面（清洁导轨面时必须用干净的汽油) 注意:擦拭各轴导轨时要特别当心，切勿污染光栅尺②检查系统气压是否正常③检查各轴导轨是否有新产生的划痕④检查机器运行是否出现异常2．每周的维护为了避免精密过滤器堵塞而影响测量机正常工作，每周应检查各级过滤器，放掉积水３.每月的维护检查三联件过滤器的滤芯是否有污染。

如果发现严重污染,需清洗或更换滤芯4．每季度的维护①检查控制系统内的污物,是否有松动或毁坏的布线,如果存在故障,必须对机器进行维修，请与设备厂家联系②检查气路系统的管道，检查有无破裂。

三坐标测量机的基本操作步骤

三坐标测量机的基本操作步骤一、引言三坐标测量机是一种高精度的测量设备，广泛应用于制造业中的质量控制和检测领域。

它可以测量物体的三维坐标和形状，具有高精度、高效率、高自动化等特点。

本文将介绍三坐标测量机的基本操作步骤。

二、准备工作在进行三坐标测量之前，需要进行一些准备工作，以确保测量结果的准确性和可靠性。

1.检查设备：首先需要检查三坐标测量机的各项功能是否正常，包括机械结构、电气系统、软件系统等。

同时还需要检查传感器和探头是否完好，并进行校准。

2.选择探头：根据被测物体的形状和尺寸选择合适的探头。

常用的探头有球形、圆柱形、扫描式等。

3.固定被测物体：将被测物体固定在三坐标测量机上，可以使用夹具或者磁吸盘等固定方式。

被测物体应该放置在稳定平整的位置，并且不能出现移动或者晃动。

4.设置参数：根据被测物体的特点设置相应的参数，包括测量精度、扫描速度、探头力等。

三、测量操作步骤完成准备工作后，可以进行具体的测量操作。

下面将介绍三坐标测量机的基本操作步骤。

1.建立坐标系：在进行测量之前，需要建立一个坐标系。

可以根据被测物体的特点选择合适的坐标系类型，包括全局坐标系、局部坐标系等。

2.选择探头：根据被测物体的形状和尺寸选择合适的探头。

常用的探头有球形、圆柱形、扫描式等。

3.设定参考点：在建立好坐标系后，需要设定参考点。

参考点是确定被测物体位置和姿态的基准点。

可以选择被测物体上已知位置或者固定夹具上已知位置作为参考点。

4.开始扫描：在设定好参考点后，可以开始进行扫描操作。

根据被测物体的特点选择合适的扫描方式，包括单点扫描、线性扫描、面积扫描等。

5.数据处理：完成扫描后，需要对数据进行处理。

可以使用三坐标测量机自带的软件或者其他数据处理软件进行数据处理，包括数据拟合、误差分析等。

6.结果输出：最后将测量结果输出。

可以选择将结果存储在计算机上或者打印出来。

四、注意事项在进行三坐标测量时，需要注意一些问题，以确保测量结果的准确性和可靠性。

三坐标测量仪怎么用_三坐标使用教程_三坐标测量仪使用方法

三座标测量仪怎么用，三座标测量使用方法教程三坐标测量机(CMM)的测量方式通常可分为接触式测量、非接触式测量和接触与非接触并用式测量。

其中，三坐标测量仪接触测量方式常用于机加工产品、压制成型产品、金属膜等的测量。

为了分析工件加工数据，或为逆向工程提供工件原始信息，经常需要用三坐标测量机对被测工件表面进行数据点扫描。

介绍三坐标测量机的几种常用使用方法及其操作步骤教程。

三坐标测量仪为精密测试设备，测试人员必须进行上岗培训并取得上岗证方可上岗操作。

三坐标测量机的使用是应用PC DMIS程序在被测物体表面的特定区域内进行数据点采集，该区域可以是一条线、一个面片、零件的一个截面、零件的曲线或距边缘一定距离的周线等。

扫描类型与测量模式、测头类型以及是否有CAD文件等有关，控制屏幕上的“扫描”(Scan)选项由状态按钮(手动/DCC)决定。

若采用DCC方式测量，又有CAD 文件，则可供选用的扫描方式有“开线”(Open Linear)、“闭线”(Closed Linear)、“面片”(Patch)、“截面”(Section)和“周线”(Perimeter)扫描；若采用DCC方式测量，而只有线框型CAD文件，则可选用“开线”(Open Linear)、“闭线”(Closed Linear)和“面片”(Patch)扫描方式；若采用手动测量模式，则只能使用基本的“手动触发扫描”(Manul TTP Scan)方式；若采用手动测量方式并使用刚性测头，则可用选项为“固定间隔”(Fixed Delta)、“变化间隔”(Variable Delta)、“时间间隔”(Time Delta)和“主体轴向扫描”(Body Axis Scan)方式。

三坐标测量仪怎么用——准备工作首先是要查看零件图纸，了解测量的要求和方法，规划检测方案或调出检测程序。

吊装放置被测零件过程中，特别要注意遵守吊车安全的操作规程，保护不损坏测量机和零件，零件安放在方便检测、阿贝误差最小的位置并固定牢固。

三坐标测量仪使用方法

三坐标测量仪使用方法
三坐标测量仪是一种常用的测量仪器，它可以用来测量物体的三维形状和尺寸。

以下是三坐标测量仪的基本使用方法：
1. 准备工作：将待测物体放置在三坐标测量仪的工作台上，并确保物体的位置稳定。

2. 打开仪器：按下电源按钮，将三坐标测量仪开启。

3. 调零操作：在测量之前，需要进行调零操作，以保证测量结果的准确性。

具体操作方法可以参考仪器的使用说明书。

4. 选择探头：根据待测物体的特点和尺寸，选择合适的探头进行测量。

常见的探头有触发式探针、光学测头等。

5. 设置测量参数：根据测量需求，设置合适的测量参数，如测量范围、测量精度等。

6. 开始测量：将探头对准待测物体，按下测量按钮，触发测量操作。

根据仪器的指示，进行移动探头和采集数据。

7. 展示测量结果：测量完成后，仪器会将测量结果显示在屏幕上。

可以通过屏
幕上的数字或图形来了解物体的尺寸和形状。

8. 记录和保存数据：根据需要，将测量结果记录下来，并进行必要的数据保存和备份。

可以通过打印、导出文件等方式进行数据存储。

9. 清理和维护：使用完三坐标测量仪后，记得进行清理和维护工作，以确保仪器的正常运行和使用寿命。

以上是三坐标测量仪的基本使用方法，具体操作步骤可能会根据不同的仪器型号有所差异，建议在使用前仔细阅读仪器的使用说明书。

三坐标测量机操作规程完整

三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2°C，湿度在25%—75%RH；2.确保电路、气路连接正常，机器导轨无障碍物；3.用酒精擦拭导轨，由向外依次擦拭（严禁用酒精擦洗光栅）；4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5.打开UPS,再依次打开气源开关（总气阀开关一冷干机开关一三坐标气源开关），保证气压在0. 4MPa—0. 6MPa （一般为0. 48MPa）, 调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。

二、测量机系统启动1.启动计算机，打开测头控制器开关（黑色）；2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；3.自检完后，点击PC-DMIS软件图标，启动软件系统；4.冷启动时，软件窗口会提示进行及其回零操作。

此时将操纵盒的"加电”键（SERYO PWR ON）按下,再按下“自动”键（AUTO）,再在软件窗口中点击确定，机器将自动回到零位；5.待机器回到零位后（零位是系统默认的坐标原点），PC-DMIS进入正常工作界面。

三、测量机系统关闭1.关闭系统时，先将测头移到安全髙度；2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；3.反顺序关闭气源开关（三坐标气源开关一冷干机开关一总气阀开关），并对过滤器进行放水处理；4.关闭计算机、UPS等电源。

四、软件界面在软件窗口中点击“文件一打开/新建”（快捷键：打开CTRL+O, 新建:CTRL+N）, “新建''文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。

三坐标测量机的使用步骤流程

三坐标测量机的使用步骤流程引言三坐标测量机是一种高精度测量设备，广泛应用于制造业和科研领域。

它通过测量物体的三维坐标来确定物体的位置和形状，具有高准确性和高稳定性的特点。

本文将介绍三坐标测量机的使用步骤流程，以帮助用户正确、高效地操作三坐标测量机。

步骤一：准备测量物体1.确定要测量的物体，包括形状、尺寸和材料等。

2.确定测量物体的放置位置和方式，保证测量的稳定性和准确性。

3.清洁测量物体以去除表面的污垢和杂质，以免影响测量结果。

步骤二：打开三坐标测量机1.打开三坐标测量机的电源开关，等待系统启动。

2.登录系统账号，输入正确的用户名和密码。

3.等待系统加载完毕并进入主界面。

步骤三：创建测量任务1.在主界面上找到测量任务创建按钮，点击进入任务创建模式。

2.输入测量任务的相关信息，包括任务名称、测量物体的名称和编号等。

3.设置测量任务的参数，包括测量模式、测量方式、测量精度等。

4.确认测量任务的设置，并保存任务。

步骤四：设置测量参数1.在任务创建模式下，找到测量参数设置选项，点击进入参数设置界面。

2.根据测量任务的要求，设置测量的参数，包括测量轴向、探针类型、测量深度等。

3.确认参数设置，并保存参数。

步骤五：开始测量1.在主界面上找到测量任务列表，点击选择要进行测量的任务。

2.点击开始测量按钮，等待测量机完成初始化。

3.将待测物体放置在测量台上，并按照测量任务的要求调整物体的位置和姿态。

4.点击开始测量按钮，三坐标测量机将开始进行自动测量。

5.等待测量结束，测量结果将显示在界面上。

步骤六：分析和保存测量结果1.查看测量结果，包括测量物体的三维坐标、形状和尺寸等信息。

2.对测量结果进行分析和比较，判断测量物体的几何特征是否满足要求。

3.根据测量任务的要求，保存测量结果到本地或网络存储设备中。

步骤七：测量机的维护和保养1.定期清洁测量机的工作区域，包括测量台和探针等。

2.检查测量机的机械结构和电气系统，如有异常及时维修或更换。

三坐标测量机安装和使用说明

三坐标测量机安装和使用说明一、安装1.安置位置选择：选择一个平整、稳定的地面作为三坐标测量机的安置位置。

确保地面没有明显的倾斜、震动或振动现象，以免影响测量精度。

2.温度控制：三坐标测量机对温度变化较为敏感，因此应将其安置在温度相对稳定的环境中。

避免直接阳光照射或靠近加热设备。

3.电源供应：确保安装位置附近有稳定的电源供应，并考虑电源稳压器或过滤器的使用，以避免电源干扰。

4.安装水平：使用水平仪或调整螺丝将三坐标测量机调整到水平状态，以确保测量的准确性和稳定性。

5.安装防护罩：根据设备提供的安装指导，正确安装和固定设备的防护罩，以保护机器和人员的安全。

二、校准和调试1.检查传感器：确保测量机的传感器处于正常工作状态，并有足够的灰尘和杂质清理工具。

2.检查运动系统：检查测量机的运动系统，包括导轨、滑块、滚珠丝杆等，确保它们没有松动、卡滞或损坏的情况。

3.校准机械参照块：使用机械参照块对测量机进行校准，确保其读数准确无误。

根据设备的说明书进行具体操作。

4.校准探头：对测量机的探头进行校准，确保其与机械参照块相符。

根据设备的说明书和操作步骤进行具体操作。

5.系统校准：对整个系统进行校准，包括探头的旋转中心、测量平台的平衡等。

根据设备的说明书和操作步骤进行具体操作。

6.测试测量：使用已知尺寸的工件进行测试测量，检查系统的准确性和稳定性。

根据设备的说明书和操作步骤进行具体操作。

三、使用1.准备工件：根据需要，准备待测工件，并清洁表面以确保测量的精度。

2.确定测量方法：根据工件的特点和测量需求，选择合适的测量方法和探头。

3.启动测量机：按照设备的启动和关机流程，启动测量机，等待其完成自检程序。

4.加载工件：将待测工件放置在测量平台上，并使用夹具或定位装置固定，以确保工件的稳定性和准确性。

5.设置测量参数：根据测量需求，设置测量参数，如测量范围、精度、测量时间等。

6.开始测量：按下测量开始按钮，测量机将自动进行测量，并生成测量结果。

三坐标测量机操作规程

奉化市天风汽车空压机有限公司MCMS543型接触式三坐标测量机操作规程FTK/WI-706-01一、开机前1、打开室内空调，调整温度到20±1℃。

2、检查空压机机油油位是否正常。

3、放掉油水（或气水）分离器内的水。

4、检查电路、气路，保证满足使用要求。

5、用脱脂棉沾取120#汽油擦拭导轨，在擦拭导轨过程中要向一个方向擦拭，不能来回擦拭，也不能擦到光栅尺上。

二、开机1、打开气泵，工作压力为0.60—1.0Mpa。

2、打开控制柜总电源开关（旋转到“ON”位置）。

3、打开主机开关。

4、打开三坐标的气源开关，检查气压是否在0.45±0.03Mpa范围内，否则调整到此范围内。

三、开机后1、进入Automet软件操作界面。

2、关闭“急停开关”，红色指示灯灭（一般情况下控制柜上的“急停开关”是关闭的，只需控制操作手柄上的“急停开关”即可）。

3、用操纵杆检查三坐标的X、Y、Z轴三个方向的移动是否正常（三轴的移动速度系统已经设定为60mm/s，无须变动。

如果需要编程，设定速度时最好也不要超过60mm/s）。

4、校正所需要的测针（测头只需校正一次即可，以后无须再校正）。

5、检测工件时，首先要把测量的工件清洗干净，在室内（20±1℃）放1-1.5小时，然后轻放在工作台面（或者放在夹具）上，严禁磕碰。

6、按照所需要的检测内容进行检测（具体的检测方法可参照“操作指导说明书”）。

7、在检测过程中，如果遇到意外情况（“异响”、“碰撞”等），首先要按下“急停开关”（红色指示灯亮），待问题处理完后，再按一下“急停开关”（红色指示灯灭）。

8、在检测过程中，可能油水（或气水）分离器内的水会很多，要及时放掉。

9、测量完工件后，要把三轴移动到零位附近，测针旋转到水平位置，再按下“急停开关”，然后小心拿走工件。

四、关机1、首先退出Automet软件操作界面，然后关闭计算机。

2、关闭控制柜上的总电源开关（旋转到“OFF”位置）。

三坐标测量机使用方法和注意事项

三坐标测量机使用方法和注意事项
1. 嘿，你知道三坐标测量机使用前要做啥不？就好比你要出门得先整理好自己一样呀！得先把设备检查好呀！看看各部件是不是都正常，这可不能马虎哟！例子：就像你开车前得检查刹车、轮胎一样重要。

2. 用三坐标测量机的时候，一定要找个平稳的地方放呀！这就像给宝宝搭个安稳的小床一样重要呢！不然测量结果能准吗？例子：你总不能把桌子放在摇摇晃晃的地面上吃饭吧。

3. 操作三坐标测量机可得小心细致哟！就像绣花儿一样，慢慢的、稳稳的。

可别毛手毛脚的呀！例子：要是像猴子一样上蹿下跳，那可不行。

4. 测量的时候，那数据可得看仔细喽！这可不是开玩笑的事儿呀！好比你数钱得数清楚吧！例子：总不能稀里糊涂就过去了呀。

5. 注意哦，用完三坐标测量机，得给它好好保养呀！这就跟你跑完步得拉伸放松一样。

不保养怎么行呢！例子：你总不会跑完马拉松就直接瘫那儿不管了吧。

6. 哎呀呀，操作三坐标测量机别乱按按钮哟！你想想，要是乱按遥控器电视还能正常吗？例子：可不是随便瞎捣鼓就能弄好的呀。

7. 三坐标测量机的使用方法要牢记呀！这可不像背单词，背了就忘。

这是要刻在脑子里的呀！例子：就像你记自己生日一样得记清楚呀。

8. 注意啦注意啦，拿取被测物品的时候轻点儿呀！这就像抱着个易碎的宝贝一样。

可别弄碎了哟！例子：你会粗暴地对待一个精美的瓷器吗？
9. 三坐标测量机真是个厉害的家伙，但要用好它可不容易呢！得用心，得认真，得按照要求来！大家可一定要记住呀！。

三坐标操作规程

档案搜索邮件短信引用编辑删除移动屏蔽/恢复楼主三坐标测量机操作及维护规程一. 设备使用条件1. 供电系统1.1 电压: 220V ±10%1.2 频率:50HZ±2%2. 供给气源2.1气源最小压力: 0.55Mpa (杂质颗粒度≤1μm, 压力露点+3℃,油脂含量≤0.5μm)2.2耗气量: 73.5NL/min3. 使用环境温度: 20±2℃4. 使用环境的湿度: 60±5%二.测量机操作步骤1. 开机步骤(1). 用酒精和医用棉花或软布擦拭导轨.(2). 检查是否有阻碍机器运动的障碍物.(3). 检查CMM的气压表指示,不低于0.5Mpa.(4). 接通系统电源.(5). 逆时针旋转,松开控制柜和操纵盒上的急停按钮.(6).对计算机加电.(7). 对控制柜加电.(7-1).将断开电源的开关转到"开"的位置.(7-2).将标记为"控制: 开"的按键开关打到"开"的位置.(7-3). .将标记为"手动/自动"的按键开关打到"自动".(8).启动PCDMIS软件.(9).按控制盒上的"启动按钮",根据计算机提示使测量机回零.2. 关机步骤(1).把测头A角转到90度.(2).移动X轴到右端,移动Z轴到上端.(4).移动Y轴到Z轴下面没有工件的位置.(5).按下操纵盒上的急停按钮,关断电源和气源.三.安全注意事项1. 在确信已经彻底了解了在紧急情况下如何关机之后,才能尝试运行机器.2. 请只用花岗岩表面作为测量区域.3. 不要使用压缩空气来清理机器.压缩空气可能导致污垢、金属片等影响空气轴承的正常工作.尽可能使用吸尘器.4. 工作台面上不要堆放杂物,保证被测工件表面干净.5. 测量工件时,如果中间休息,要把Z轴移到下面没有工件的位置.最好按下操纵盒上的急停.四.常规维护1. 每日(1-1).用酒精和干净、柔软的干毛巾(医用沙布或者类似物品)清洁空气轴承滑动通道的所有裸露表面.(1-2).检查系统气压是否正常.2. 每月检查三联体过滤器是否积聚了过多的油和水.如果发现严重污染,可能需要附加的空气过滤器和冷干机以改善气源质量.3. 每季度(3-1)检查控制系统内的污染物,松动或毁坏的布线.如果存在故障,必须对机器进行维修,请与Brown&Sharpe前哨联系.(3-2)检查气路系统的管道,查看有无破裂.如果存在故障,必须对机器进行维修, 请与Brown&Sharpe前哨联系.详细的保养信息,请阅读随机提供的<<用户手册>>和<<维修手册>>.。

三坐标测量仪使用方法

三坐标测量仪使用方法三坐标测量仪是一种精密的测量设备，广泛应用于机械加工、汽车制造、航空航天等领域。

它可以实现对工件尺寸、形状和位置的高精度测量，是现代制造业中不可或缺的重要工具。

在使用三坐标测量仪时，需要注意一些使用方法，以确保测量结果的准确性和稳定性。

下面将介绍三坐标测量仪的使用方法。

1. 准备工作。

在使用三坐标测量仪之前，首先需要对测量仪进行检查和准备工作。

检查测量仪的各个部件是否完好，确保仪器没有损坏或松动的零部件。

同时，还需要检查测量仪的电源和连接线是否正常，以确保测量仪能够正常工作。

另外，还需要对工件进行清洁和固定，以确保测量时不受外界干扰。

2. 坐标系设置。

在进行测量之前，需要根据实际情况设置好测量坐标系。

根据工件的形状和尺寸，确定合适的坐标系原点和坐标轴方向。

在设置坐标系时，需要注意坐标系的选择应符合实际测量需求，以确保后续测量的准确性。

3. 测量操作。

在进行测量时，需要根据实际情况选择合适的测量方法和测量参数。

根据工件的特点和要求，选择合适的测量模式和测量工具，设置好测量参数，并进行测量操作。

在测量过程中，需要注意操作规范，避免因操作不当导致测量误差。

4. 数据处理。

在完成测量后，需要对测量数据进行处理和分析。

根据实际情况选择合适的数据处理方法，对测量数据进行分析和比对，得出准确的测量结果。

在数据处理过程中，需要注意数据的准确性和可靠性，避免因数据处理不当导致测量结果的误差。

5. 结果输出。

最后，根据测量结果输出相应的报告和数据。

根据实际需求，选择合适的结果输出方式，将测量结果整理成报告或数据表格，并进行输出。

在结果输出过程中，需要注意结果的清晰和准确，确保测量结果能够被准确理解和应用。

总结。

三坐标测量仪是一种高精度的测量设备，使用方法的正确与否直接影响到测量结果的准确性和稳定性。

因此，在使用三坐标测量仪时，需要注意以上几点使用方法，以确保测量结果的准确性和可靠性。

希望本文的介绍能够对您在使用三坐标测量仪时有所帮助。

三坐标测量机的使用方法

三坐标测量机的使用方法
三坐标测量机是一种精密的测量设备，主要用于测量工件的三维尺寸和形状。

以下是三坐标测量机的基本使用方法：
1. 准备工作：将待测工件放置在三坐标测量机的工作台上，并使用夹具或支撑物稳固工件，以确保测量的精确性。

2. 设置工作坐标系：根据工件的形状和尺寸，设置合适的工作坐标系。

工作坐标系随后将作为测量的参考基准。

3. 定义测量特征和测量路径：根据测量需求，使用三坐标测量机的操作软件定义需要测量的特征和测量路径。

特征可以包括直线、圆弧、平面等。

4. 进行测量：通过操作软件，启动三坐标测量机的自动测量程序。

机器会按照预定的测量路径进行探测，记录并测量工件的尺寸和形状。

根据需要，可以进行单点测量或者连续扫描测量。

5. 数据分析和处理：测量完成后，三坐标测量机会生成具体的测量数据。

使用软件进行数据分析和处理，比较测量结果与设计要求，判断工件是否符合要求。

6. 生成报告：根据测量结果，使用三坐标测量机软件生成测量报告。

报告可以包括测量数据、图示、统计分析等内容，便于工程师进行评估和决策。

7. 调整和校准：根据需要，可以对三坐标测量机进行调整和校
准，以确保测量的准确性和精度。

需要注意的是，在使用三坐标测量机之前，操作人员应熟悉设备的操作手册和安全要求，并进行相应的培训。

另外，定期对设备进行维护和保养，以确保设备的正常运行和稳定性。

三坐标的使用操作及注意事项

使用操作及注意事项1、安装位置本机器是属精密仪器，故在选择安装位置应少灰尘、少日晒、远离震源磁场的地方，三坐标测量机安装在事先打好的地基上。

机器的精度与安装地基的结构刚度有密切关系。

地基不良，在受到负荷后产生变形，会损害机器的精度。

2、环境a) 工作温度范围20°C ±1℃b) 相对湿度 45 ~ 75%c) 可操作温度范围-13℃~35℃d) 气源压力需求:4.8~8.3bars(70~120psi)3、准备物件a) 空调b) 空压机c) 温度计、湿度计d) 大理石清洁液或无水酒精e) 无尘纸一、机械操作打开机台前方的总开关后再开X、Y、Z轴的空气开关。

用手握住立轴下方即可移动X、Y、Z三轴。

二、电气系统操作（一）开机1、开机前，首先检查三坐标测量机与电脑的连线是否正常，清除计算机系统及电源插座周围的闲杂物品，以免发生意外。

2、打开电脑系统和干燥机。

3、打开空气阀电源开关。

（二）注意事项1、每天开机前首先检查供气压力到达要求后才能打开空气阀电源开关，开始使用。

a、三联体处压力：0.4Mpa---0.45Mpa (1bar≈0.1Mpa≈14.5pai)。

b、气源的供气压力：≥0.6Mpa。

2、机器导轨区内不得放置任何物品；不要用手直接接触导轨工作面。

每天开机前用高织纱纯棉布沾无水酒精清洁三轴导轨面，待导轨面干燥后才能运行机器。

3、每次开机后先回机器零点。

4、CNC机器：a、在回零前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运动时无障碍。

b、旋转测头、校验测头、自动更换测头运行程序等操作时，保证运行路线上无障碍。

c、程序第一次运行时要将速度降至10~30‰。

并注意运行导轨是否符合要求。

5、测头、测杆时要使用随机提供的专用工具，所使用的测头要先校正。

6 、在搬放工件时，先将测头移至安全位置。

要注意工件不能磕碰工作台面，特别是机器的导轨面。

（三）关机结束三坐标测量机的操作后，关闭计算机系统电源。

三坐标测量机的基本操作步骤

三坐标测量机的基本操作步骤引言三坐标测量机是一种精密测量设备，广泛应用于制造业中的质量控制和检测工作。

它能够精确测量物体的尺寸、形状和位置，对于确保产品质量至关重要。

本文将介绍三坐标测量机的基本操作步骤，帮助您快速上手并正确使用三坐标测量机。

步骤一：开机与系统校准1.启动三坐标测量机的电源开关，等待系统启动。

2.在系统启动完成后，进行系统校准。

校准过程包括坐标轴零点位置的校准、运动轴的校准和探针的校准。

3.针对每个校准项，按照系统提示完成相应的步骤。

确保坐标轴零点位置准确、运动轴运行平稳和探针垂直于工作平面。

步骤二：工作台设置1.根据需要测量的物体尺寸和形状，选择合适的夹具和夹具夹持方式，并将其安装在工作台上。

2.调整工作台的高度、倾斜角度和旋转角度，使得物体能够安全而稳定地放置在工作台上，并且方便进行测量。

步骤三：导入测量程序1.打开三坐标测量机的测量软件。

2.创建新的测量程序，或者选择已有的测量程序。

3.根据实际需求，在测量程序中设置测量的参数，包括测量方式、测量点数量和测量精度等。

4.将测量程序导入到三坐标测量机中，并确保导入成功。

步骤四：加载测量物体1.将待测量的物体放置在工作台上，并进行正确的夹持。

确保物体稳定且不会发生移动。

2.使用三坐标测量机的运动控制器，将探针移动到待测量物体的初始位置。

步骤五：执行测量1.在测量软件中，启动测量程序并开始执行测量。

按照系统提示完成每个测量点的测量。

2.在完成每个测量点的测量后，三坐标测量机会自动计算物体的尺寸、形状和位置。

这些测量结果将在软件中显示出来。

步骤六：结果分析与报告生成1.分析测量结果，检查物体的尺寸、形状和位置是否符合要求。

如果不符合要求，可以通过调整测量程序或重新测量来获取更准确的结果。

2.根据需要，生成测量报告。

测量报告应包括物体的尺寸、形状和位置数据，以及测量的参数和条件。

3.导出测量报告，并进行存档或打印。

结论通过按照上述步骤正确操作三坐标测量机，您可以快速而准确地执行物体的尺寸、形状和位置测量。

三坐标测量机使用基础

•三坐标测量机组成：
主机
测头
电气系统
数据分析处理系统
•开关机步骤：
1.开机
进气阀控制箱开关测头开关操纵盒绿灯全亮机器进行自检
机器回家打开PC-DIMS加电键长亮绿灯全灭后长按
软件加电键5秒左右
•关机
将测针移至安全位置退出PC-DIMS软件关闭测头控制盒开关关闭控制柜开关关闭进气阀•注意事项
1.机器及测针需要保持清洁，X、Y导轨每天需用无尘布蘸酒精按一个方向擦拭
2.气压需高于0.5MPa
3.检验室温度需控制在18℃~22℃
4.检验室湿度需控制在40%~70%
5.无特殊情况，每12小时需关闭电脑和测量机，释放电脑内存，使测量机回家保证机器精度
•执行程序
文件打开打开程序存储的文件夹输入图号找到对应版本“PRG”格式的程序
对应数模上X、Y、Z的方向
将工件摆放至合适位置“Ctrl”+“Tab”键切换到数模窗口打开程序
将光标放置测头处“Ctrl”+“Q” 对应数模窗口踩点
按“F9”选择合适的测针执行程序位置采取元素
每采完一个元素按一次操纵盒上的确认键。
