低速大转矩永磁电机的转子散热问题
低速大转矩电机的结构
低速大转矩电机的结构
《低速大转矩电机的结构》
低速大转矩电机是一种特殊类型的电机,具有较低的转速和较大的输出转矩。
它主要应用于需要输出较大力矩的设备和机械系统中,例如工业生产线上的输送带、混凝土搅拌机和起重机等。
低速大转矩电机的结构设计十分独特,以满足其特殊的工作需求。
一般来说,低速大转矩电机由三个基本部分组成:定子、转子和外壳。
首先是定子部分。
定子通常由铁芯和绕组构成。
铁芯使用高导磁率的硅钢片制成,以提高磁场的传导效率。
绕组是由导线绕制而成,通常以多层绕组的形式存在,以增加磁场的产生和转移效果。
定子的结构设计与普通电机相似,但大小尺寸通常会更大,以适应较大的力矩输出。
转子部分是低速大转矩电机的关键组件,它负责转动定子。
转子通常由铁芯和永磁体组成。
铁芯与定子的铁芯类似,但其形状设计更加符合转动要求。
而永磁体则是转子的核心,它具有高磁导率和稳定的磁性能,可以产生强大的磁场以实现高扭矩输出。
常见的永磁体有钕铁硼、钴钕等材料,其磁力可以通过改变磁极的数量和排列方式来调节。
外壳是低速大转矩电机的保护装置,它主要用于保护电机的内部部件免受外部环境的损坏,同时具有散热和防护作用。
外壳通常由金属材料制成,具有良好的导热性和机械强度,以确保电机在长时间高负载运行时能够保持稳定。
总的来说,低速大转矩电机的结构设计包括定子、转子和外壳三个主要部分。
定子和转子是电机实现功率转换和传递的核心部件,而外壳则起到了保护和散热的作用。
这些结构的合理设计和优化可以确保低速大转矩电机在工作过程中可靠、高效地完成所需任务。

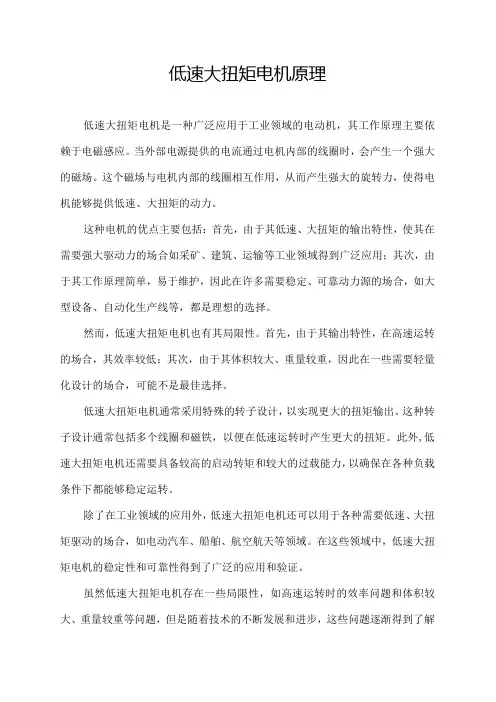

低速大扭矩电机原理
低速大扭矩电机原理低速大扭矩电机是一种广泛应用于工业领域的电动机,其工作原理主要依赖于电磁感应。
当外部电源提供的电流通过电机内部的线圈时,会产生一个强大的磁场。
这个磁场与电机内部的线圈相互作用,从而产生强大的旋转力,使得电机能够提供低速、大扭矩的动力。
这种电机的优点主要包括:首先,由于其低速、大扭矩的输出特性,使其在需要强大驱动力的场合如采矿、建筑、运输等工业领域得到广泛应用;其次,由于其工作原理简单,易于维护,因此在许多需要稳定、可靠动力源的场合,如大型设备、自动化生产线等,都是理想的选择。
然而,低速大扭矩电机也有其局限性。
首先,由于其输出特性,在高速运转的场合,其效率较低;其次,由于其体积较大、重量较重,因此在一些需要轻量化设计的场合,可能不是最佳选择。
低速大扭矩电机通常采用特殊的转子设计,以实现更大的扭矩输出。
这种转子设计通常包括多个线圈和磁铁,以便在低速运转时产生更大的扭矩。
此外,低速大扭矩电机还需要具备较高的启动转矩和较大的过载能力,以确保在各种负载条件下都能够稳定运转。
除了在工业领域的应用外,低速大扭矩电机还可以用于各种需要低速、大扭矩驱动的场合,如电动汽车、船舶、航空航天等领域。
在这些领域中,低速大扭矩电机的稳定性和可靠性得到了广泛的应用和验证。
虽然低速大扭矩电机存在一些局限性,如高速运转时的效率问题和体积较大、重量较重等问题,但是随着技术的不断发展和进步,这些问题逐渐得到了解决。
例如,采用新型材料和优化设计等技术可以提高电机的效率和性能,使其在高速运转时的表现更加优秀;同时,采用新型的转子设计和制造工艺,可以减小电机的体积和重量,使其更加轻便和易于安装。
总之,低速大扭矩电机是一种重要的电动机类型,具有广泛的应用前景和发展潜力。
随着技术的不断进步和应用需求的不断增加,相信这种电机的性能和可靠性会得到进一步的提升和完善。

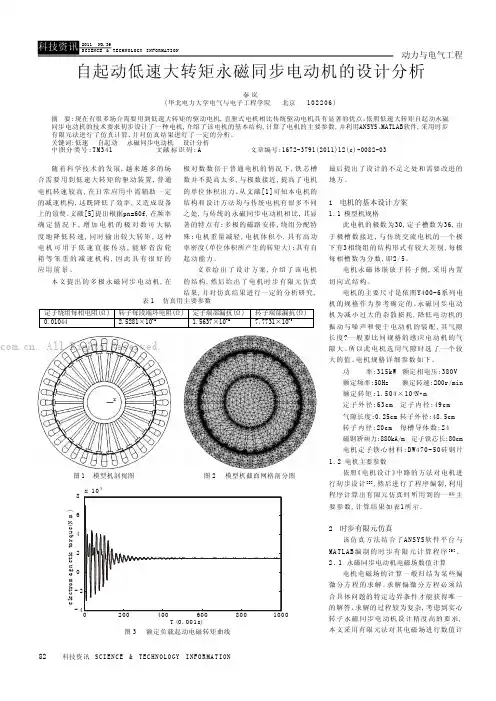

自起动低速大转矩永磁同步电动机的设计分析
动力与电气工程随着科学技术的发展,越来越多的场合需要用到低速大转矩的驱动装置,普通电机转速较高,在日常应用中需辅助一定的减速机构,这既降低了效率,又造成设备上的浪费。
文献[5]提出根据pn=60f,在频率确定情况下,增加电机的极对数可大幅度地降低转速,同时输出较大转矩,这种电机可用于低速直接传动,能够省齿轮箱等笨重的减速机构,因此具有很好的应用前景。
本文提出的多极永磁同步电动机,在极对数数倍于普通电机的情况下,铁芯槽数并不提高太多,与极数接近,提高了电机的单位体积出力。
从文献[1]可知本电机的结构和设计方法均与传统电机有很多不同之处,与传统的永磁同步电动机相比,其显著的特点有:多极的磁路安排,绕组分配特殊;电机重量减轻,电机体积小,具有高功率密度(单位体积所产生的转矩大);具有自起动能力。
文章给出了设计方案,介绍了该电机的结构,然后给出了电机时步有限元仿真结果,并对仿真结果进行一定的分析研究,最后提出了设计的不足之处和需要改进的地方。
1 电机的基本设计方案1.1模型机规格此电机的极数为30,定子槽数为36,由于极槽数接近,与传统交流电机的一个极下有3相绕组的结构形式有较大差别,每极每相槽数为分数,即2/5。
电机永磁体嵌放于转子侧,采用内置切向式结构。
电机的主要尺寸是依照Y400-6系列电机的规格作为参考确定的。
永磁同步电动机为减小过大的杂散损耗,降低电动机的振动与噪声和便于电动机的装配,其气隙长度?一般要比同规格的感应电动机的气隙大。
所以此电机选用气隙时选了一个较大的值。
电机规格详细参数如下。
功 率:315kW 额定相电压:380V 额定频率:50Hz 额定转速:200r/min 额定转矩:1.504×104N ·m 定子外径:63cm 定子内径:49cm 气隙长度:0.25cm 转子外径:48.5cm 转子内径:20cm每槽导体数:24磁钢矫顽力:880kA/m 定子铁芯长:80cm 电机定子铁心材料:DW470-50硅钢片1.2电机主要参数依照《电机设计》中路的方法对电机进行初步设计[3],然后进行了程序编制,利用程序计算出有限元仿真时所用到的一些主要参数,计算结果如表1所示。
大功率低速直驱永磁电动机动态转矩的时步有限元分析
计 参 数 会 对 电机 动 态 转 矩 产 生 较 明 显 影 响 ,因此 ,
0 引 言
大 功 率 低 速 直 驱 永 磁 同 步 电机 与 传 统 带 有 减
速机 构 的 驱 动 系 统 相 比 ,具 有 结 构 简 单 、体 积 小
本 文 重 点 介 绍 这 两 个 参 数 对 动 态 转 矩 以及 稳 态 转
EL EeTRl POW ER C ENEI NEERI NG
第1 期
秦
岚 ,等 大功率低速直驱永磁 电动机 动态 转矩的时步有限元分析
3
表 2 求 解 区域 材 料 属 性
Ta 2 M a e i r pe te f t o v ng ar a b. t ralp o r is o he s l i e
矩 特性的影响。
1 低 速 直 驱 永 磁 电机 特 点
1 1 极 槽 配合 .
多极 少 槽 型 的 电 机 为 了 能 够 形 成 对 称 3相 绕
以及 效 率 高 等 优 点 ;而 永 磁 体 的 存 在 使 得 其 功 率 因数 较 高 ,同 时还 可 以 降低 激磁 电 流 产 生 的 铜 耗 。
步有限元法对起动过程及稳 态进行 计算分析 ,获得考虑 谐波影 响的转矩特 性 ,进 而重点研 究气 隙大小及
转子极靴部位开槽数对 电机 转矩 的影响。结果可为进一 步研制低速 直驱永磁 电机提 供理论及技术 支持 。 关键词 :低速直驱 ;永磁 同步电机 ;动 态转矩 ;有限元
中 图 分 类 号 :T 3 1 M 5 文 献 标 识 码 :A
极 靴 小 槽 数 为 0~6 ,表 示 极 靴 表 面从 不 开 槽 至 开
永磁电机的冷却方式
永磁电机的冷却方式
永磁电机的冷却方式一般有以下几种:
1. 自然冷却:靠空气或液体的自然对流,进行散热。
这种方式适用于功率较小的永磁电机。
2. 强制风冷:通过风扇或风道等装置,强制将空气流过永磁电机,提高散热效果。
这种方式适用于一些功率较大的永磁电机。
3. 强制液冷:通过液体冷却剂(如水或油)流过永磁电机,吸热后流出,以达到降温的效果。
这种方式适用于功率较大、工作环境较恶劣的永磁电机。
4. 热管冷却:通过热管技术,将热量从永磁电机导热到热管的辐射区域,然后通过气相冷凝将热量散出,实现冷却。
这种方式适用于功率较大、空间有限的永磁电机。
5. 涡流冷却:通过涡流效应,将磁铁表面的热量传导到外部散热器,从而实现冷却。
这种方式适用于一些特殊场合和要求。
需要根据具体的永磁电机的工作环境、功率要求和设计要求等因素来选择合适的冷却方式。
永磁同步电机冷却方式
永磁同步电机冷却方式
随着近年来电动汽车和新能源汽车的持续发展,永磁同步电机也越来越被广泛应用。
而永磁同步电机的散热问题是电机稳定运行的关键之一。
一般永磁同步电机的散热方式分为水冷和风冷两种,下面我们就来详细了解一下两种冷却方式的特点和适用范围。
1. 水冷:水冷式永磁同步电机通过将电机内部产生的热量传导到水冷系统中散发热量,从而实现电机的散热。
水冷采用冷水循环进行冷却,其散热效率高,能够有效降低电机的温度,提高电机的输出功率和效率。
但是水冷式永磁同步电机的安装和使用成本较高,并且需要定期更换水冷剂。
2. 风冷:风冷式永磁同步电机通过内置的散热器来散热。
电机内部的散热器通过空气对流的方式将电机的热量散发出去。
相比水冷方式,风冷方式具有更加灵活的安装方式和维护成本较低的优势。
但是在高负载状态下,风冷式永磁同步电机的散热效率会降低,容易出现过热现象。
在选择永磁同步电机的冷却方式时,我们需要结合实际应用场景进行优化设计。
一般来说,水冷适用于高功率、高负载、连续作业条件下的电机;而风冷则适用于功率较小、换向频繁的电机。
在永磁同步电机的选择和使用中,合理的冷却系统能够有效降低电机温度,延长电机寿命,提高电机的稳定性和可靠性。
因此,在实际应用中,我们需要根据具体要求和实际条件进行综合考虑,选择适合的永磁同步电机冷却方式。
低速永磁力矩电动机发热的仿真分析与实验测试
( 3) 铁心端面、槽绝缘端面及铁心外表面的散 热系数分别取其平均值;
( 4) 假设定子铁耗热源不随温度变化, 只考虑 绕组热源的时变影响;
( 5) 忽略端部绕组发热产生传导的影响; ( 6) 忽略极弧系数对温度分布的影响。 相应的边界条件为:
关键词: 直驱式; 低速永磁力矩电动机; 暂态温度场; 有限元法 中图分类号: TM 359. 6 文献标识码: A 文章编号: 1004- 7018( 2009) 11- 0015- 03
Therm al S im u lation A nalysis and Test of Low Sp eed P erm anen tM agnet Torque M otor
K ey word s: d irect dr iv ing; low speed perm anent magnetm o to r; transient tem pe rature field; fin ite e lem ent m ethod
0引 言
永磁无刷直流电动机是近年来随着电力电子器 件及新型永磁材料发展而迅速成熟起来的一种新型 机电一体化电动 机, 既具有 交流电动 机的结构 简 单、运行可靠、维护方便等优点, 又具备与直流电动 机同等良好的调速特性且无机械式换向器, 现已广 泛应用于各种调速驱动场合。力矩电动机是一种由 伺服电动机和驱动电动机相结合而形成的特殊电动 机, 低速永磁力矩电动机可以不用齿轮等减速装置 直接驱动负载, 并由输入控制电压信号直接调节负 载的转速, 从而可以取代传统的感应电动机加减速 器驱动方式, 而且具有 功率因数高、调速简单等 优 点, 系统效率和经济效益都较高 [ 1] 。
低速大转矩永磁同步电机及其控制系统共3篇
低速大转矩永磁同步电机及其控制系统共3篇低速大转矩永磁同步电机及其控制系统1低速大转矩永磁同步电机及其控制系统永磁同步电机是一种磁铁固定的电机,在工业生产中应用广泛。
低速大转矩永磁同步电机是其中一种,在许多应用场合广受欢迎。
本文将介绍低速大转矩永磁同步电机及其控制系统的工作原理、特点以及在不同领域的应用。
一、低速大转矩永磁同步电机的工作原理低速大转矩永磁同步电机是一种基于磁场共振原理来实现转矩输出的电机,其结构包括永磁体、定子和转子。
永磁体固定在定子上,输送直流电流产生轴向磁场,而定子上的绕组产生旋转磁场。
转子上的磁场与旋转磁场相互合作,使得转子受到的转矩最大化。
由于磁场共振效应,使得低速大转矩永磁同步电机在稳态运行时,能够产生更大的转矩输出,同时保持较高的效率。
二、低速大转矩永磁同步电机的特点1.具有高效率和高功率因数。
低速大转矩永磁同步电机的效率可以达到80%以上,功率因数可以接近1。
2.具有高精度和高性能。
低速大转矩永磁同步电机的转矩输出和转速能够实时控制,可以满足不同领域下的高性能和高精度要求。
3.工作稳定、可靠性高。
低速大转矩永磁同步电机适用于长期持续运转,并且不需要额外的机械结构来保证稳定性。
三、低速大转矩永磁同步电机的控制系统低速大转矩永磁同步电机的控制系统需要实现对转速、转矩和位置等参数的控制。
传统的控制方法包括PID控制、模型预测控制等,但是由于低速大转矩永磁同步电机的特殊性质,需要采用更加先进的控制方法。
现在广泛使用的控制方法有:磁场定向控制和磁场调制控制。
磁场定向控制是通过控制不同轴的磁场来实现对电机的转速和位置的控制。
磁场调制控制则是通过在电机不同部分施加不同频率的磁场以达到控制转速和转矩的效果。
四、低速大转矩永磁同步电机的应用由于其高效率、精度和稳定性,低速大转矩永磁同步电机在很多领域都得到了广泛应用。
在机床上,低速大转矩永磁同步电机可以带动机床的主轴,实现高精度和高速度的金属加工。
低速大扭矩永磁同步电机参数
低速大扭矩永磁同步电机参数永磁同步电机是一种具有高效率、高功率密度和高动态响应的电机,广泛应用于工业和交通领域。
而低速大扭矩永磁同步电机则在一些特定场合中发挥着重要的作用。
本文将围绕低速大扭矩永磁同步电机的参数进行讨论。
1. 额定功率(Rated Power)低速大扭矩永磁同步电机的额定功率是指在标准工况下,电机能够持续输出的功率。
通常以瓦特(W)或千瓦(kW)为单位表示。
额定功率的大小直接影响到电机的输出能力和使用范围。
2. 额定扭矩(Rated Torque)额定扭矩是指在额定工作条件下,电机能够持续输出的扭矩。
扭矩是电机转动时产生的力矩,通常以牛顿米(N·m)为单位表示。
低速大扭矩永磁同步电机的额定扭矩较大,能够提供较大的驱动力。
3. 额定转速(Rated Speed)低速大扭矩永磁同步电机的额定转速是指在额定工作条件下,电机转子的旋转速度。
转速通常以转每分钟(rpm)为单位表示。
低速大扭矩电机的额定转速较低,使其适用于低速工作场合。
4. 磁极数(Number of Poles)磁极数是指永磁同步电机转子上的磁极数量。
磁极数越多,电机的转速越低,扭矩越大。
低速大扭矩永磁同步电机通常具有较多的磁极数。
5. 线圈数(Number of Windings)线圈数是指电机的定子绕组中线圈的数量。
线圈数的选择直接影响到电机的输出特性。
低速大扭矩永磁同步电机通常采用较多的线圈数,以提供更大的输出扭矩。
6. 磁体材料(Magnet Material)低速大扭矩永磁同步电机通常采用高性能的永磁材料作为磁体,如钕铁硼(NdFeB)或钴硼磁钢(SmCo)。
这些磁体材料具有高磁能积和良好的磁化特性,能够提供强大的磁场,从而实现高效率和高扭矩输出。
7. 控制方式(Control Mode)低速大扭矩永磁同步电机可以采用不同的控制方式,如矢量控制、直接转矩控制等。
这些控制方式能够实现电机的精确控制和高效运行。
永磁同步电机存在的问题
永磁同步电机存在的问题永磁同步电机是一种高效、高性能的电机,被广泛应用于各个领域。
然而,它也存在一些问题需要解决。
本文将探讨永磁同步电机存在的问题,并提出相应的解决方案。
首先,永磁同步电机存在着温升问题。
由于电机工作时会产生热量,如果无法有效散热,电机温度会升高,从而影响电机的性能和寿命。
为了解决这个问题,可以采用散热器、风扇等散热设备,提高电机的散热效果。
此外,还可以通过优化电机的设计和控制算法,减少电机的功率损耗,从而降低温升的程度。
其次,永磁同步电机存在着磁场衰减问题。
由于永磁材料在长时间使用后会出现磁场衰减现象,导致电机性能下降。
为了解决这个问题,可以采用高性能的永磁材料,延长电机的使用寿命。
此外,还可以通过定期检测和维护电机,及时更换老化的永磁材料,保持电机的性能稳定。
再次,永磁同步电机存在着控制复杂度高的问题。
由于永磁同步电机的控制需要考虑到转子位置、转速等多个参数,使得控制算法相对复杂。
为了解决这个问题,可以采用先进的控制算法,如矢量控制、模型预测控制等,提高控制精度和稳定性。
此外,还可以利用现代化的控制器和传感器,实时监测电机运行状态,进行智能化控制。
最后,永磁同步电机存在着成本较高的问题。
由于永磁材料价格较高,并且制造工艺相对复杂,导致永磁同步电机的成本较高。
为了解决这个问题,可以通过技术创新和工艺改进,降低永磁材料的成本和制造工艺的复杂度。
此外,还可以提高电机的效率和性能,降低电机运行成本,从而降低整体成本。
综上所述,虽然永磁同步电机存在一些问题,但通过技术创新和改进,这些问题是可以得到解决的。
未来随着科技的进步和工艺的改进,相信永磁同步电机将会在各个领域得到更广泛的应用。
电机转子温度高的原因
电机转子温度高的原因有多种,主要包括以下几个方面:
1.运行额定功率过高:如果电机运行功率超过额定功率,会导致电机转子温度升高。
这可能是由于
电机过载或在高温环境下运行造成的。
2.冷却系统失效:电机的冷却系统失效可能导致转子温度升高。
例如,散热器堵塞、风扇故障或冷
却水泵失效。
3.转子绝缘老化:如果电机运行时间较长,转子的绝缘可能会老化,从而导致转子温度升高。
4.轴承故障:如果电机转子的轴承出现故障,例如润滑不足或损坏,将导致转子摩擦加剧,转子温
度升高。
综上所述,电机转子温度高可能是由于运行额定功率过高、冷却系统失效、转子绝缘老化或轴承故障等原因造成的。
为了确保电机的正常运行和延长使用寿命,应定期检查和维护电机,并注意避免在超载或高温环境下运行电机。
永磁同步电机常见故障
永磁同步电机常见故障一、断相故障断相故障是指永磁同步电机中的一个或多个相失去电流供应的情况。
这可能是由于电缆连接松动、继电器故障、电机绕组损坏等原因引起的。
当发生断相故障时,电机会失去相应相的转矩产生能力,导致电机无法正常运行。
此时需要检查电缆连接是否牢固,维修或更换继电器,修复或更换电机绕组。
二、电机过热故障电机过热是指电机工作过程中温度升高超过正常范围的现象。
永磁同步电机的过热可能是由于过载、电机绕组短路、冷却系统故障等原因引起的。
当电机过热时,需要及时停机并检查过载情况,检查绕组是否短路,检查冷却系统是否正常工作。
根据具体情况,可以增加散热设备,改善散热条件,以降低电机温度。
三、电机震动故障电机震动是指电机在运行过程中产生异常振动的现象。
永磁同步电机的震动可能是由于轴承损坏、转子不平衡、机械结构松动等原因引起的。
当电机发生震动时,需要检查轴承是否磨损,平衡转子是否失衡,紧固机械结构是否牢固。
根据具体情况,可以更换轴承,进行动平衡处理,加固机械结构,以消除电机的震动故障。
四、电机启动困难故障电机启动困难是指电机在启动过程中遇到困难或无法启动的情况。
永磁同步电机的启动困难可能是由于电源电压不稳定、电机绕组故障、电机参数设置错误等原因引起的。
当电机启动困难时,需要检查电源电压是否稳定,检查绕组是否有短路或开路现象,检查电机参数设置是否正确。
根据具体情况,可以调整电源电压,修复绕组故障,重新设置电机参数,以解决电机启动困难的问题。
五、电机噪声故障电机噪声是指电机工作过程中产生的噪音。
永磁同步电机的噪声可能是由于电机内部振动、机械结构松动、磁力不平衡等原因引起的。
当电机产生噪声时,需要检查电机内部是否有振动问题,检查机械结构是否牢固,检查磁力是否平衡。
根据具体情况,可以进行振动分析,加固机械结构,调整磁力平衡,以降低电机噪声。
永磁同步电机常见故障主要包括断相故障、电机过热故障、电机震动故障、电机启动困难故障和电机噪声故障。
永磁同步电机低速抖动的原因
永磁同步电机低速抖动的原因
首先,永磁同步电机在低速运行时,由于转矩波动较大,可能会出现抖动现象。
这主要是由于电机在低速运行时,由于转矩的不平稳性导致的。
此外,永磁同步电机的控制系统参数设置不当也可能导致低速抖动。
控制系统参数的不合理设置会导致电机在低速运行时产生振动,进而影响电机的性能和稳定性。
另外,永磁同步电机本身的设计和制造质量也会影响低速抖动的情况。
例如,电机的转子不平衡、磁极不对称等问题都可能导致低速抖动。
因此,在电机设计和制造过程中,需要严格控制质量,确保电机的各项参数和结构的合理性。
除此之外,永磁同步电机的安装和使用环境也会对低速抖动产生影响。
例如,电机的安装不稳定、电机与负载的匹配不合理、环境温度过高等因素都可能导致低速抖动的发生。
综上所述,永磁同步电机低速抖动的原因可能涉及电机本身的设计、制造质量、控制系统参数设置以及安装和使用环境等多个方面。
为了解决低速抖动问题,需要综合考虑以上各个因素,并进行
相应的优化和改进。
这样才能确保永磁同步电机在低速运行时能够保持稳定性和性能。
低速大转矩多极永磁电机齿槽转矩削弱的有效方式
・
(1)
电机 内存 储 的能量近 似为 永磁体 和 电机气 隙 中
的能量 :
T
a g p M  ̄- i a +P r -
去
电机气 隙 内的能 量可表示 为
=
1 ̄
v
B) r[ 2 ( 0
3
( ) 有 效 气 隙 长 , 为
式中,
(1 永 磁 体 剩 磁 , 为
种削弱 齿槽 转矩 比较 行之 有效 的方法 。
5 【 鼍 术 22 6 2电 技 0  ̄ 1
研 究 与 开 发
度 ,
为 水 磁 体 充 磁 万 向长 度 。
系数不 同 ,就 会使 耳 ( 的傅里 叶分解系数 不 同。若
令 = ,则 0
必 为整数 。 文献 [] 据 4 的分析 , (
( p ) K N 2 -  ̄ /p
: —
一
电枢 齿 之, 的 相 对 位 置 , 可 得 间
[ ]。 。 : 2+ s+ 5 = cc G c z
式 中,Z为 电枢槽 数 。所 以,在不考 虑斜槽 的 时候 ,
/ p 2
+0 0 , , , .3 . 1 … 00 +
况 对 比 图形 。
本 文 利用仿 真 软件对 削弱 齿槽 转矩 的常 用方法
进行 了分析和对 比, 到 了几种适合 于削弱低速大转 得 矩 多极永磁 电机 齿槽 转矩 的比较行 之有效 的方法 。 21 极弧 系数对齿 槽转矩 的影 响 .
, ) An le 。 g /
由 =-- s 冗表达 式可知 ,如果 极弧 = i n
= = 。imZ【 P为极对 数 , _’ s n p, 7 为 极 弧 系 数 。 对
低速大扭矩永磁直驱电机原理
低速大扭矩永磁直驱电机是一种特殊类型的电机,它结合了永磁同步电机和直驱技术。
其原理如下:
1. 永磁同步电机原理:永磁同步电机是一种将永磁体放置在转子上,与定子中的电磁绕组形成磁场耦合的电机。
当定子绕组通电时,会产生旋转磁场,而永磁体的磁场则与之同步,从而产生转矩。
2. 直驱技术原理:传统电机通常通过减速装置将高速低扭矩的转动转换成低速高扭矩的输出。
而直驱技术则省略了减速装置,直接将电机的输出轴与负载相连,从而实现高效率和高控制性能。
低速大扭矩永磁直驱电机结合了以上两种原理,其特点如下:
1. 永磁同步电机的优势:由于采用永磁体作为转子,永磁同步电机具有高效率、高功率密度和响应迅速等特点。
同时,永磁体的磁场强度较大,可以产生较大的转矩。
2. 直驱技术的优势:由于省略了减速装置,直接将电机输出与负载相连,可以避免传统电机中传动系统的能量损失和故
障。
同时,直接驱动负载可以实现更精确的控制和更快的响应速度。
综上所述,低速大扭矩永磁直驱电机通过结合永磁同步电机和直驱技术,实现了高效率、高功率密度和高控制性能。
它在一些需要低速大扭矩输出的应用领域,如工业机械、电动汽车等,具有广泛的应用前景。
永磁同步电机过热的原因
永磁同步电机过热的原因可能有多种,以下是一些常见的原因及相应的解决办法:1负载过大:当电机承受的负载过大时,会导致电机内部的电磁场过强,进而产生过多的热量。
解决办法是减小电机负载或使用更大功率的电机。
2散热不良:如果电机的散热体系不良或者散热通道堵塞,会导致热量无法及时散出。
解决办法是增强电机的散热能力,例如增加散热片、升高冷却水流量或风扇重心高度等,或者改变电机的安装方式,例如调整电机安装角度、添加散热风道等。
3电机内部故障:例如绕组表面粘满尘垢或异物,影响散热;定转子铁心相擦,导致电机过热。
解决办法是定期检查和维护,及时发现和解决空载发热问题。
保持电机的清洁和良好的通风环境,避免灰尘和杂物堆积影响散热效果。
4电源电压过高或过低:如果电源电压过高或过低,超过了电机的额定电压范围,会导致电机过热。
解决办法是联系供电部门调整电源电压至正常范围。
5绕组表面粘满尘垢或异物:这会影响散热,导致电机过热。
解决办法是定期清扫或清洗电机,并使电机保持通风通畅。
6电源电压过低:在额定负载下电机温升过高。
如果因电源线电压降过大而引起,可以更换较粗的电源线;如果是电源电压太低,可向供电部门联系,然后提高电源电压。
7铁心灼伤:铁心被灼过,使得铁耗增大。
可以检查铁心,如果发现问题,及时检修铁心,从而排除故障。
8绕组设计不匹配:例如永磁体和绕组的质量、设计不匹配等问题,都会导致绕组温度升高。
此时需要更换适合的永磁体或者调整绕组的设计,以确保电机的正常工作状态。
9优化电机设计:合理选择电机的铁心材料和线圈材料,以降低电机的电阻和磁滞损耗。
同时,通过优化电机的散热结构和通风方式,提高电机的散热效果,减少空载发热。
10控制励磁电流:合理控制电机的励磁电流大小,避免过大的励磁电流引起的空载发热。
可以通过调整励磁电流的大小和频率来控制电机的励磁效果,达到减少空载发热的目的。
11加强散热和冷却措施:通过增加散热风扇、散热片等散热装置,提高电机的散热效果。
电动机的转子传热与散热设计
电动机的转子传热与散热设计在电动机的运行过程中,转子会产生大量的热量。
如果不能很好地进行传热与散热设计,将会导致电动机过热,影响其性能和寿命。
因此,电动机的转子传热与散热设计显得非常重要。
本文将探讨电动机转子的传热机理以及散热设计的方法。
一、电动机转子的传热机理电动机转子的传热主要是通过导热和对流两种方式进行的。
1. 导热传热导热传热是指热量通过固体传导的方式进行传递。
在电动机中,转子通过轴承和定子相连接,因此存在一个传热路径。
当转子受热后,热量会通过传热路径传递到定子,再从定子散热出去。
导热传热的效率取决于材料的热导率和传热路径的导热面积。
2. 对流传热对流传热是指通过流体介质进行传递热量的方式。
在电动机转子的传热中,空气是主要的对流介质。
当转子表面受热后,空气会与转子表面接触,吸收热量后变热,然后通过对流传热的方式将热量带走。
对流传热的效率取决于空气的流速、温度差和表面积等因素。
二、电动机转子的散热设计为了确保电动机的正常运行,需要进行合理的散热设计,以提高转子散热效率和降低温度。
1. 增加散热面积通过增加转子表面的散热面积,可以提高热量的散发速率。
可以通过增加轴承安装座的大小和形状、增加散热片数量和大小等方式来增加散热面积。
2. 提高传热介质的流速对流传热的效率与流速密切相关。
通过增加散热风扇的数量和转速,可以提高空气的流速,从而提高对流传热的效率。
此外,还可以通过设计散热通道,让空气流过转子表面,增加散热的机会。
3. 选择合适的散热材料合适的散热材料具有较高的热导率,能够更好地传导热量。
常见的散热材料有铝合金、铜等,选择适当的材料可以提高导热传热的效率。
4. 合理布局散热风道和散热通道通过合理布局散热风道和散热通道,可以增加空气和转子表面的接触面积,提高对流传热效率。
同时要注意风道和通道的设计,减少流体流动的阻力,保证空气流通畅通。
5. 控制电动机的负载和工作环境温度合理控制电动机的负载,避免过载运行,可以减少电动机的热量产生。
电机低速运行电流大发热原因
电机低速运行电流大发热原因
电机低速运行时,电流大发热的原因主要有以下几点:
1. 电机转子的回转惯量大:在低速运行时,电机的转子惯量相对较大,转子的质量和转动惯量会对电机的电流和发热产生影响。
当电机低速运行时,转子的惯性会使得电机需要较大的电流才能保持运转,从而产生较大的发热。
2. 电机的转子堵转现象:低速运行时,电机的负载较大,如果电机发生了转子堵转现象,即转子无法正常转动,会导致电机电流增大,发热增加。
3. 风扇效应减弱:在低速运行时,电机内部的风扇效应较弱,无法有效地冷却电机内部的部件,导致电机内部温度升高,从而产生较大的发热。
4. 电机内部电阻、绕组导热不良:低速运行时,电机内部的电阻和绕组导热不良会导致电流通过时产生较大的功耗,进而产生较大的发热。
综上所述,电机低速运行时电流大发热的原因主要包括转子的大惯量、堵转现象、风扇效应减弱以及电机内部导热不良等因素的影响。
挤塑机直驱永磁电机温度场的计算
挤塑机直驱永磁电机温度场的计算冯桂宏;张书伟;张炳义;于建英【摘要】针对挤塑机直驱永磁电机存在的温升过高的问题,对挤塑机直驱永磁电机的计算模型、散热系数、冷却水系数、损耗计算、温度场计算等方面进行了研究.采用场路耦合协同仿真的计算方法,对变频器供电情况下电机的绕组铜耗、考虑谐波影响的铁耗,以及杂散损耗进行了研究计算,建立了三维永磁电机模型,设计了电机的水冷却系统,利用Ansys软件进行了电机的三维稳态温升计算,获得了电机整机及关键部件的温度场分布;最后进行样机的温升实验.研究结果表明,采用场路耦合方法计算电机损耗准确,采用三维稳态温度场仿真数据与样机实验数据吻合良好,求解方法正确,可为直驱电机的设计提供一定的参考.【期刊名称】《机电工程》【年(卷),期】2016(033)001【总页数】5页(P96-100)【关键词】挤塑机直驱;场路耦合;永磁电机;温度场【作者】冯桂宏;张书伟;张炳义;于建英【作者单位】沈阳工业大学电气工程学院,辽宁沈阳110870;沈阳工业大学电气工程学院,辽宁沈阳110870;沈阳工业大学电气工程学院,辽宁沈阳110870;沈阳工业大学电气工程学院,辽宁沈阳110870【正文语种】中文【中图分类】TM351挤塑机是一种重要的塑料机械,大部分的塑料制品的生产与制造都可以依靠挤塑成型实现[1]。
挤塑机电机是挤塑机的重要组成部分,是挤塑机的原动机,提供挤塑机螺杆所需要的大推力。
本研究针对目前通用的90 mm螺杆挤塑机设计了一种低速大转矩永磁直驱电机,其具有效率高、功率密度大、节能性较好、可靠性高、控制精度高等诸多优点,但是由于挤塑机工作时料筒中的塑料为高温熔融状态的塑料胶体,而永磁电机又直接与挤塑机螺杆连接,这会对电机的温升产生不良的影响。
同时,永磁电机在进行机电能量转换时又不可避免地要产生各种损耗,这些损耗最终都以热的形式散发到电机和周围冷却介质中,那么,综合上述两方面的共同作用,对电机温升的分析以及冷却系统的设计是保证永磁电机的可靠运行的重要环节[2]。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
低速大转矩永磁电机的转子散热问题陈丽香;解志霖;王雪斌【摘要】In this paper,the temperature rise was calculated by finite element method with a low speed and high torque permanent magnet motor,and the accuracy of the calculation method was verified by the experiment.The temperature rise of the motor was low,so the design was improved,the length of the iron core was shortened,the torque density was increased,and the material was saved.But in the improved motor,the high temperature of the rotor and permanent magnet(PM)can lead to PM demagnetization.Therefore,this paper has carried out the researching on this problem,the theoretical analysis and the calculation of fluid solid coupling method were used to solve the problem that the heating of the rotor of the improved motor.Firstly,the factors that affect the intensity of convective heat transfer were analyzed,and then the heating problem was solved by the installation of cooling wind thorn and rotor axial/radial ventilation duct.The heat dissipation effect of PM with different size of wind thorn was studied.The heat dissipation effect and temperature rise distribution of PM with the rotor axial/radial ventilation duct was studied.The accuracy of the research and the validity of the method were verified by the experiment.The research on the heat dissipation problem of the rotor has a certain guiding role for the design of the low speed and high torque permanent magnet motor%对一台低速大转矩永磁电机进行有限元温升计算,并在保证电机性能参数基本不变的情况下对电机进行改进设计,缩短了铁心长度,提高了转矩密度,节省了材料.但改进后电机的转子和永磁体温度过高,易使永磁体退磁.结合fluent流固耦合计算方法,首先理论分析影响对流换热强弱的因素,然后研究加装散热风刺的不同尺寸对永磁体散热效果的影响规律,以及开设转子轴向、径向通风道对永磁体散热效果和温升分布的影响.最后进行样机试验,与理论分析结果进行对比,验证了所提转子散热方法的有效性及计算的准确性.该方法对低速大扭矩永磁电机的设计有借鉴意义.【期刊名称】《电工技术学报》【年(卷),期】2017(032)007【总页数】9页(P40-48)【关键词】低速大转矩;永磁电机;转子散热;流固耦合;风刺;通风道【作者】陈丽香;解志霖;王雪斌【作者单位】沈阳工业大学国家稀土永磁电机工程技术研究中心沈阳 110870;沈阳工业大学国家稀土永磁电机工程技术研究中心沈阳 110870;中航工业贵阳万江航空机电有限公司贵阳 550018【正文语种】中文【中图分类】TM315电机在传统水冷或者自然风冷的冷却方式下,定子产生的热量更容易被冷却介质带走,转子和永磁体由于处在电机内部,散热远比定子困难。
高性价比的钕铁硼永磁材料在永磁电机中应用广泛,其优点是具有极高的磁能积、矫顽力和良好的机械特性,性价比高;缺点是居里温度点低、温度特性差[1]。
在变频器供电的永磁同步电机中,由于谐波含量大,钕铁硼永磁体(Permanent Magnet,PM)电导率高,将会产生较大的永磁体涡流损耗,并使永磁体温升过高进而导致其失磁[2,3]。
因此解决永磁电机转子温升过高问题成为近年来的研究热点。
文献[4]对不同冷却结构的微型电动车用感应电机三维稳态温度场进行分析,得出电机温升达到稳定后转子区域温升最高,流体介质对电机定子部件温升影响较大、对转子部件影响较小的结论。
文献[5]对一台内外循环双风路冷却永磁电机进行了三维全域流固耦合计算,重点研究了转子径向通风沟数量与位置对转子内温度分布及空气运动的影响,结果表明在转子上开轴径向通风沟能够有效降低转子温度。
文献[6-9]分别对永磁体涡流损耗进行了分析计算,指出永磁体涡流损耗是导致电机转子发热的主要原因。
文献[10]基于一台1.12 MW大功率永磁电机的三种风冷加水冷散热方案,采用流固耦合的方法对三种方案的温度分布进行比较,发现电机的最高温升均出现在转子。
文献[11]利用热网络法分析了外转子和内转子轴向永磁同步电机的温度分布,发现内转子轴向励磁永磁同步电机功率为3.5~5 kW时适合采用风冷结构,而外转子轴向励磁永磁同步电机功率约为7.5 kW时适合采用风冷结构。
文献[12]对一台水冷低速永磁电机在考虑永磁体涡流损耗和各部件装配间隙的前提下进行了温度场计算。
文献[13]对一台大型空冷发电机转子在相同的计算条件、网格划分前提下,研究了Standard k-ε模型、Realizable k-ε模型和RNG k-ε模型对转子三维流场和温度场的影响,结果表明Realizable k-ε模型计算出的温度结果更接近实际情况。
综上可见,在电机中,转子的散热途径最单一,因此散热最困难,永磁体在交变磁场中产生的涡流损耗会加剧转子的发热导致钕铁硼永磁体失磁。
通过对电机采取强迫风冷、增加径向通风沟等措施可以有效降低转子温升。
但上述研究大都针对高速电机,针对低速大转矩永磁电机转子过热问题的研究很少。
本文将采用理论分析和有限元计算的方法对一台160 kW、90 r/min的低速大转矩永磁电机进行流体场与温度场的研究,并解决其转子温升过高的问题。
1.1 样机温度场计算电机主要参数为:定、转子铁心长度为780 mm,定子内、外径分别为647 mm、860 mm,气隙长度为3 mm。
样机如图1所示。
电机采用机壳周向水冷的冷却方式。
首先建立电机的三维模型,对模型进行剖分后加载边界条件,导入到fluent中进行温升计算。
电机的温度场计算结果如图2所示。
在冷却水流量为780 L/h(折合水速为0.25 m/s)进行额定负载试验,测出电机绕组温升,表1列出了电机绕组温升的计算值与试验值对比,通过误差分析可以验证计算方法的准确性。
1.2 电机方案改进由电机的温度场计算和试验结果可知,电机的温升不高,在保证电机性能参数基本不变的情况下,对电机进行了改进设计,改进后的电机轴向长度缩短130 mm,大幅提升了电机转矩密度[14]。
在冷却系统以及其他冷却条件不变的情况下,对改进方案进行温度场计算,表2为改进方案各部分与原方案各部分温升计算结果对比。
由表2可知,改进方案的永磁体温升为120 K,应采取措施降低永磁体温升。
永磁体散热途径少、散热困难,加强电机转子与空气的对流传热能力是解决永磁体温升过高的有效方式之一。
2.1 对流换热的数学描述在实际工程问题中通常采用牛顿冷却定律计算对流换热,其表达式为或式中,φ为单位时间内通过面积A的对流热量;Tw为固体表面温度;Tf为流体平均温度;A为传热表面积;q为对流换热热流密度;α为对流换热系数。
可见,影响对流换热强弱的因素也就是影响对流换热系数α大小的参数。
粘性流体流经固体表面时,仅靠表面存在一层厚度仅有几个分子层厚的静止层。
在对流换热中,热量必须穿过静止层而进入壁面。
该静止层一直处于层流流动,厚度可以表示为[15]式中,δ为坐标x处热边界层的厚度;v为流体的运动粘度;μ为流体的速度。
在静止的热边界层中,热传递只有热传导这一种方式,所以x点处单位时间对流换热量应等于该点单位时间内通过的热流量,即从而可得式中,λ为流体的导热系数。
式(4)反映了对流换热系数的本质,即决定于流体在壁面上的温度梯度和流体的导热系数。
对流换热系数α是以下各变量的函数式中,η、cp、ρ、γ、a分别为动力粘度、质量定压热容、密度、体膨胀系数、扩散率;L、β分别为系统的特征尺寸和形状。
由式(4)~式(6)可知,对流换热的强弱与对流换热系数的大小呈正相关。
考虑影响对流换热系数α的因素和所研究电机实际情况,通过在转子两端增加散热风刺增大端腔空气的流动速度,从而增大对流换热系数α,并在转子铁心开设通风道增强对流换热效果,降低永磁体温升。
2.2 电机模型的建立20个散热风刺在转子端部周向均匀分布,与转子具有同步转速。
通过SolidWorks建立风刺宽度为50 mm,长度分别为20 mm、40 mm、60 mm、80 mm、100 mm的电机模型,以及风刺长度为50 mm,宽度分别为20 mm、40 mm、60 mm、80 mm、100 mm的电机模型用于流固耦合计算。
2.3 模型的导入以及网格的划分电机模型过大,且轴向具有对称性,因此只分析电机周向的1/20和轴向的1/2。
对求解域进行网格剖分,如图3所示。
2.4 模型的仿真计算湍流模型选择准确性较高的realizable k-ε模型[16-18]。
电机内部流体场与温度场计算的边界条件为:1)与空气相接触的各个表面均设为无滑移边界条件。
2)将转子内的各个部件设为旋转壁面边界条件。
3)转子内流场属于旋转流场,采用多重参考坐标系模型(MRF模型)模拟,气隙及定子内流体作为静止部分模拟。
4)电机内温度场计算采用速度入口和自由出口边界条件。
