步进电动机ppt课件
T=-Csinθ
式中C为常数，与控制绕组、控制电流、磁阻等有关。步进电机某 相绕组通电时矩角特性如图所示。
矩角特性上静转矩的最大值Tsm称为最大静转矩。
7
2、多相通电时 a) 三相步进电动机 A→AB→B→BC→C→CA→A顺序通电
TA=Tmaxsinθse TB=Tmaxsin(θse-120°)
TAB= TA+ TB= 2Tmaxcos60°=Tmax
8
b)五相步进电动机 1、供电方式； （C=1）：五相单五拍 A→B→C→D→E→A
五相双五拍 AB→BC→CD→DE→EA→AB 五相三五拍 ABC→BCD→CDE→DEA→EAB→ABC (C=2): 五相单双十拍 A→AB→B→BC→C→CD→D→DE→E→EA→A 五相三双十拍 AB→ABC→BC→BCD→CD→CDE→DE→DEA→EA→EAB→AB
二、步进运行状态（单脉冲运行状态） 当接入控制绕组的脉冲频率较低，电机转子完成一步之后，下 一个脉冲才到来，电机呈现出一转一停的状态，故称之为步进 运行状态。 1、步进运行状态过程负载 TL=0（即空载）
12
A相通电时，-π<θ<π为静稳定区，当A相绕组断电转到B相绕组通电 时，新的稳定平衡点为b，对应于它的静稳定区为-π+θb<θ<π+θb （图中θb=2/3π）,在换接的瞬间，转子的位置只要停留在此区域内， 就能趋向新的稳定平衡点b，所以区域（-π+θb，π+θb）称为动稳定 区，显而易见，相数增加或极数增加，步距角愈小，动稳定区愈接 近静稳定区,即静、动稳定区重叠愈多，步进电机的稳定性愈好。
A相通电时，有
Ua
ra ia
d(Laia ) dt
式中C为常数，与控制绕组、控制电流、磁阻等有关。步进电机某 相绕组通电时矩角特性如图所示。
矩角特性上静转矩的最大值Tsm称为最大静转矩。
7
2、多相通电时 a) 三相步进电动机 A→AB→B→BC→C→CA→A顺序通电
TA=Tmaxsinθse TB=Tmaxsin(θse-120°)
TAB= TA+ TB= 2Tmaxcos60°=Tmax
8
b)五相步进电动机 1、供电方式； （C=1）：五相单五拍 A→B→C→D→E→A
五相双五拍 AB→BC→CD→DE→EA→AB 五相三五拍 ABC→BCD→CDE→DEA→EAB→ABC (C=2): 五相单双十拍 A→AB→B→BC→C→CD→D→DE→E→EA→A 五相三双十拍 AB→ABC→BC→BCD→CD→CDE→DE→DEA→EA→EAB→AB
二、步进运行状态（单脉冲运行状态） 当接入控制绕组的脉冲频率较低，电机转子完成一步之后，下 一个脉冲才到来，电机呈现出一转一停的状态，故称之为步进 运行状态。 1、步进运行状态过程负载 TL=0（即空载）
12
A相通电时，-π<θ<π为静稳定区，当A相绕组断电转到B相绕组通电 时，新的稳定平衡点为b，对应于它的静稳定区为-π+θb<θ<π+θb （图中θb=2/3π）,在换接的瞬间，转子的位置只要停留在此区域内， 就能趋向新的稳定平衡点b，所以区域（-π+θb，π+θb）称为动稳定 区，显而易见，相数增加或极数增加，步距角愈小，动稳定区愈接 近静稳定区,即静、动稳定区重叠愈多，步进电机的稳定性愈好。
A相通电时，有
Ua
ra ia
d(Laia ) dt
步进电机-课件
2023年11月10日
第29页
§11.3 步进电动机
①运行矩频特性
2023年11月10日
矩频特性---电机连续转动
时所产生的最大输出转矩T与f
两者间的关系。
当控制脉冲频率增加，电 机转速升高时，步进电动机所 能带动的最大负载转矩值将逐 步下降。主要原因是定子绕组 电感的影响。因步进电机每相 绕组是线圈，而电感有延缓电 流变化的特性。
2023年11月10日
第9页
§11.3 步进电动机
A相通电时定、 转子齿的相对位置
A、 B两相通电时定、 转子齿的相对位置
2023年11月10日
第10页
§11.3 步进电动机
3、基本特点 (1) 步进电动机工作时，每相绕组由专门驱动电源通过
“环形分配器”按一定规律轮流通电。如三相双三拍运行的 环形分配器输入是一路，输出有A、B、C三路。若开始是A、 B这两路有电压，输入一个控制脉冲后就变成B、C这两路有 电压，再输入一个脉冲变成C、A这两路有电压，再输入一 个电脉冲变成A、B这两路有电压了。环形分配器输出的各 路脉冲电压信号，经过各自的放大器放大后送入步进电动机 的各相绕组，使步进电动机一步步转动。
2023年11月10日
第11页
§11.3 步进电动机
电 路 图
三相双三拍 运行各相控 制电压波形 控制方框图
2023年11月10日
第12页
§11.3 步进电动机
(2)步距角--每输入一个脉冲电信号转子转过的角度，用
θb表示。当电机按四相单四拍运行--A-B-C-D-A…… 顺序
通电时，换接一次绕组，转子转过的角度为1/4齿距角；转 子需要走4步，才转过一个齿距角。当四相八拍运行--AAB-B-BC-C-CD-D-DA……顺序通电时，换接一次绕组， 转子转过的角度为1/8齿距角；转子需要走8步才转过一个
步进电机及其工作原理1ppt课件
360°
θb = m* Z*C
式中：m －定子相数
2
A A
1
4
2
Z － 转子齿数
3
C －通电方式
A
C = 1 单相轮流通电、双相轮流通电方式
C = 2 单、双相轮流通电方式
制作：张津
常用步进电机的步距角 常用步进电机的定子绕组多数是三相和五相, 与此相匹配
的转子齿数分别为40齿和48齿，即有 三相步进电机：
1. 脉冲混合电路 将脉冲进给、手动进给、手动回原点、误差补偿等混合
为正向或负向脉冲进给信号 2. 加减脉冲分配电路
将同时存在正向或负向脉冲合成为单一方向的进给脉冲
制作：张津
步进电机的驱动控制
3. 加减速电路 将单一方向的进给脉冲调整为符合步进电机加减速特性
的脉冲，频率的变化要平稳，加减速具有一定的时间常数。 4. 环形分配器
单双相轮流通电（M相2M拍） 顺时针轮回 A→AB→B→BC→C→CA→A 逆时针轮回 A→AC→C→CB→B→BA→A
制作：张津
单段反应式步进电机的工作原理 —— 两转子齿
定子通电顺序： A→B→C→A
转子旋转方向： 顺时针
步距角：
θb = 60°
A
A
1
B
1 2
2
B
A
A
C
B
1 2
1 2
C A 60°
2 B
A
A
C
B
60° 1 2
1 2
60°
B
C
B
A
制作：张津
单段反应式步进电机的工作原理 —— 两转子齿
定子通电顺序： A→AB→B→BC→C→CA→A
θb = m* Z*C
式中：m －定子相数
2
A A
1
4
2
Z － 转子齿数
3
C －通电方式
A
C = 1 单相轮流通电、双相轮流通电方式
C = 2 单、双相轮流通电方式
制作：张津
常用步进电机的步距角 常用步进电机的定子绕组多数是三相和五相, 与此相匹配
的转子齿数分别为40齿和48齿，即有 三相步进电机：
1. 脉冲混合电路 将脉冲进给、手动进给、手动回原点、误差补偿等混合
为正向或负向脉冲进给信号 2. 加减脉冲分配电路
将同时存在正向或负向脉冲合成为单一方向的进给脉冲
制作：张津
步进电机的驱动控制
3. 加减速电路 将单一方向的进给脉冲调整为符合步进电机加减速特性
的脉冲，频率的变化要平稳，加减速具有一定的时间常数。 4. 环形分配器
单双相轮流通电（M相2M拍） 顺时针轮回 A→AB→B→BC→C→CA→A 逆时针轮回 A→AC→C→CB→B→BA→A
制作：张津
单段反应式步进电机的工作原理 —— 两转子齿
定子通电顺序： A→B→C→A
转子旋转方向： 顺时针
步距角：
θb = 60°
A
A
1
B
1 2
2
B
A
A
C
B
1 2
1 2
C A 60°
2 B
A
A
C
B
60° 1 2
1 2
60°
B
C
B
A
制作：张津
单段反应式步进电机的工作原理 —— 两转子齿
定子通电顺序： A→AB→B→BC→C→CA→A
步进电机(计算)课件
混合驱动技术在步进电机中的应用
总结词
混合驱动技术的应用将拓宽步进电机的应用 领域，满足不同场景下的需求。
详细描述
混合驱动技术结合了传统驱动方式和新型驱 动方式的优势，能够实现更高效、更稳定的 运行。例如，采用永磁同步电机和步进电机 的混合驱动方式，可以实现高速、高精度的 定位控制，满足高动态性能的应用需求。此 外，混合驱动技术还可以实现电机的可逆控 制，提高电机的能源利用效率。
加工精度高
步进电机能够实现高精度的加工， 提高数控机床的加工质量和效率。
易于编程和控制
步进电机可以通过数控系统进行编 程和控制，实现自动化加工。
步进电机在智能家居领域的应用
门窗控制
步进电机用于智能家居的门窗控 制，实现门窗的自动开关和调节。
节能环保
步进电机能够实现智能家居的节 能控制，降低能源消耗和减少环
控制参数调整
通过调整控制参数，可以 实现对步进电机运行状态 的精确控制，提高电机的 性能和响应速度。
步进电机的优化设计计算
优化设计计算
结构优化
涉及步进电机结构、材料和制造工艺的优 化设计。通过对这些方面的计算和分析， 可以提高步进电机的性能和可靠性。
通过对电机结构的分析和优化，可以减小 电机的体积、重量和制造成本，提高电机 的刚度和强度。
2023
步进电机(计算)课件
REPORTING
• 步进电机简介 • 步进电机的数学模型 • 步进电机的计算方法 • 步进电机应用案例分析 • 步进电机的发展趋势与展望
2023
PART 01
步进电机简介
REPORTING
步进电机的定义与工作原理
步进电机是一种将电脉冲信号转换成角位移或线位移的开环控制电机。
《步进电动机》PPT课件
2021/4/23
24
第11章 步进电动机
t
360 Zr
(式中， Zr为转子齿数)， 所以转子每步转过的空间 角度(机械角度)， 即步距角为
s
t
N
360 Zr N
(11 - 1)
式中， N为运行拍数， N=km (k=1, 2； m为相数)。
2021/4/23
25
第11章 步进电动机
为了提高工作精度， 就要求步距角很小。 由式(11 - 1)可见， 要减小步距角可以增加拍数N。 相数增加相 当于拍数增加， 但相数越多， 电源及电机的结构也越 复杂。 反应式步进电动机一般做到六相， 个别的也有 八相或更多相数。 对同一相数既可以采用单拍制， 也 可采用双拍制。 采用双拍制时步距角减小一半。 所以 一台步进电动机可有两个步距角， 如1.5°/0.75°、 1.2°/0.6°、 3°/1.5°等。
2021/4/23
8
第11章 步进电动机
当A相控制绕组通电，而B相和C相都不通电时，由于磁通具有力图走磁阻最小路径的特点， 所以转子齿1和3的轴线与定子A极轴线对齐。同理，当断开A相接通B相时，转子便按逆时针方 向转过30°，使转子齿2和4的轴线与定子B极轴线对齐。断开B相，接通C相，则转子再转过 30°，使转子齿1和3的轴线与C极轴线对齐。从而实现逆时针旋转。
θte=360° 或 θte=2π rad 相应的步距角为
be
te
N
360 N
(11 - 2)
2021/4/23
27
第11章 步进电动机
或
be
2
N
(11 - 3)
所以当拍数一定时， 不论转子齿数多少， 用电角
度表示的步距角均相同。
步进电机 ppt课件
ppt课件
7
步进电机的工作原理
ppt课件
8
步进电机的工作原理
ppt课件
9
步进电机的工作原理
ppt课件
10
步进电机的工作原理
ppt课件
11
步进电机工作原理
上述控制方式三相单三拍，得电顺序 是A→B →C →A，电机逆时针转
pptห้องสมุดไป่ตู้件
12
步进电机的工作原理
ppt课件
13
步进电机的工作原理
ppt课件
ppt课件
19

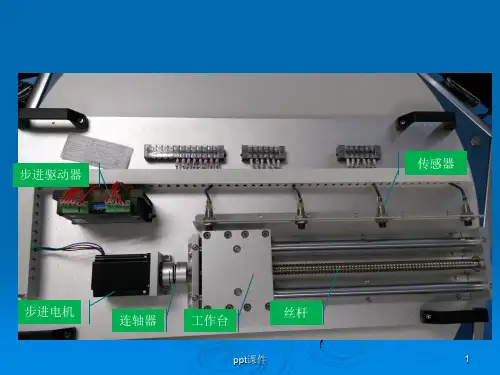

步进驱动器
传感器
步进电机
连轴器
工作台
丝杆
ppt课件
1
步进电机结构和工作原理
1、步进电机是将电脉信号转变为角位移或 线位移的开环控制元件。在非超载的情况 下，电机的转速、停止的位置只取决于控 制脉冲信号的频率和脉冲数。
脉冲越多，电机转动的角度越大。 脉冲频率越高，电机转速越快，但不能超
过最高频率，否则电机的力矩迅速减小， 电机不转
2、电机的转速和相序切换的频率有关，切换得越快，电 机转动的越快。电机转动的方向和相序有关。
3、电机每拍转动的角度，称步距角Ɵ。步距角和电机的 结构有关。Ɵ=360°/mzk，其中m为定子绕组的相数；Z 为转子的齿数；k为通电方式。M相m拍时，k=1，m相2m 拍时，k=2.
ppt课件
18
如上例中，m=3，z=4，k=1。 所以Ɵ=360°/mzk= 360°/3*4*1=30°
14
步进电机的工作原理
ppt课件
15
步进电机的工作原理
ppt课件
16
步进电机的工作原理
上述控制方式三相单三拍，得电顺序为 A→C→B→A，电机顺时针转。
《步进电机》PPT课件
➢ 当U相通电，V、W相不通电，如图3.3a所示，1、3齿 与U相对齐；
➢ 当V相通电，U、W相不通电，如图3.3b所示，2、4齿 与V相对齐；
➢ 当W相通电，U、V相不通电，如图3.3c所示，1、3齿 与W相对齐；
整理ppt
8
整理ppt
9
由此可见，当通电顺序为U→V → W→U →V →…时，转子便顺时针方向一步一步地转动，通 电状态每换接一次，转子前进一步，一步对应的 角度称为步距角。
上述两种通电方式的组合。即通电方式为：U → UV → V → VW→W → WU →U →… 称为三相六拍通电，如图3.4所示。 三相六拍通电方式的步距角减小一倍。
整理ppt
13
3.1.2 小步距角步进电动机
实际的小步距角电动机如图3.5所示。它的定子内 圆和转子外圆上均有齿和槽，而且定子和转子的 齿宽和齿距相等。
第3章 步进电动机传动控制
3.1 步进电动机 3.2 步进电动机的环形分配器 3.3 步进电动机的驱动电路
整理ppt
1
步进电动机是一种将电脉冲信号转换成直线或 角位移的执行元件。步进电动机的运动由一系列电脉 冲控制，脉冲发生器所产生的电脉冲信号，通过环形 分配器按一定的顺序加到电动机的各相绕组上。为了 使电动机能够输出足够的功率，经过环形分配器产生 的脉冲信号还需要进行功率放大。
整理ppt
11
（2）通电方式 双相轮流通电方式
每次有两相绕组通电，通电状态切换时，转子转动平稳， 且输出力矩较大，这种通电方式定位精度高而且不易 失步。
以三相反应式电动机为例，双相轮流通电方式为：UV → VW→WU →UV →… 称为三相双三拍通电。
整理ppt
12
（2）通电方式 单双相轮流通电方式
➢ 当V相通电，U、W相不通电，如图3.3b所示，2、4齿 与V相对齐；
➢ 当W相通电，U、V相不通电，如图3.3c所示，1、3齿 与W相对齐；
整理ppt
8
整理ppt
9
由此可见，当通电顺序为U→V → W→U →V →…时，转子便顺时针方向一步一步地转动，通 电状态每换接一次，转子前进一步，一步对应的 角度称为步距角。
上述两种通电方式的组合。即通电方式为：U → UV → V → VW→W → WU →U →… 称为三相六拍通电，如图3.4所示。 三相六拍通电方式的步距角减小一倍。
整理ppt
13
3.1.2 小步距角步进电动机
实际的小步距角电动机如图3.5所示。它的定子内 圆和转子外圆上均有齿和槽，而且定子和转子的 齿宽和齿距相等。
第3章 步进电动机传动控制
3.1 步进电动机 3.2 步进电动机的环形分配器 3.3 步进电动机的驱动电路
整理ppt
1
步进电动机是一种将电脉冲信号转换成直线或 角位移的执行元件。步进电动机的运动由一系列电脉 冲控制，脉冲发生器所产生的电脉冲信号，通过环形 分配器按一定的顺序加到电动机的各相绕组上。为了 使电动机能够输出足够的功率，经过环形分配器产生 的脉冲信号还需要进行功率放大。
整理ppt
11
（2）通电方式 双相轮流通电方式
每次有两相绕组通电，通电状态切换时，转子转动平稳， 且输出力矩较大，这种通电方式定位精度高而且不易 失步。
以三相反应式电动机为例，双相轮流通电方式为：UV → VW→WU →UV →… 称为三相双三拍通电。
整理ppt
12
（2）通电方式 单双相轮流通电方式
步进电动机课件ppt
驱动电路类型
常见的步进电动机驱动电 路包括H桥、A4988等。
驱动电路元件
驱动电路的主要元件包括 晶体管、二极管、电容等 ，用于实现电流的放大和 转换。
步进电动机的常见
04
问题与解决方案
步进电动机的常见问题
电机发热过高
电机运行噪音过大
电机在运行过程中发热过高，可能是由于 电机过载、通风不良、绕组故障等原因。
定制化
随着市场的多样化需求，步 进电动机将逐渐实现定制化 生产，满足不同客户和行业 的特殊需求。
步进电动机的未来展望
更广泛的应用领域
随着步进电动机性能和效率的提高，其 应用领域将进一步扩大，涉及到更多行
业和领域。
更智能的集成系统
未来步进电动机将与传感器、控制器 等智能器件集成，形成更智能的控制
系统。
步进电动机的旋转角度和速度 可以通过控制脉冲的数量和频
率来实现高精度的控制。
响应速度快
步进电动机的转动速度和方向 可以通过控制脉冲的频率和相 序来快速响应。
低速性能好
步进电动机在低速时仍能保持 较好的稳定性和平滑性，不会 出现丢步或过冲的现象。
可靠性高
步进电动机的结构简单，维护 方便，且使用寿命长，可靠性
它广泛应用于各种自动化设备、机器 人、数控机床等领域，是实现精密控 制的重要元件之一。
步进电动机的分类
根据结构分类
根据工作电流方式分类
有齿型步进电动机、无齿型步进电动 机、混合型步进电动机等。
有直流步进电动机和交流步进电动机 。
根据相数分类
有单相、两相、三相和多相步进电动 机。
步进电动机的工作原理
步进电动机的驱动
03
控制
步进电动机驱动器
步进电机(步进电机的工作原理)课件
THANK YOU
步进电机(步进电机的工作 原理)课件
目 录
• 步进电机简介 • 步进电机的工作原理 • 步进电机的驱动电路 • 步进电机的性能参数 • 步进电机的发展趋势与未来展望 • 案例分析
01
步进电机简介
步进电机的定义
步进电机是一种将电脉冲信号转换成 角位移或线位移的开环控制电机。
步进电机通过不断接收电脉冲信号来 连续转动，从而实现精确的定位和速 度控制。
脉冲信号
驱动器接收脉冲信号后，根据脉 冲信号的频率和相位控制步进电
机的转动速度和方向。
电流控制
驱动器通过控制电流的大小和方 向，实现步进电机的转动。
驱动电路的优化设计
减小体积
优化电路板布局和元件 选择，减小驱动电路的 体积，方便安装和使用
。
提高效率
优化电源设计和元件选 择，提高驱动电路的效
率，减少能源浪费。
速度测试
通过转速计测量步进电机在动态条件 下的转速表现。
响应时间测试
通过计时器测量步进电机从静止到设 定转速以及从设定转速到静止所需的 时间。
效率测试
通过测量步进电机在额定负载下的输 入功率和输出功率，计算其效率表现 。
05
步进电机的发展趋势 与未来展望
步进电机的发展趋势
小型化与集成化
随着技术的进步，步进电机正朝着更小尺寸和更高集成度 的方向发展。这使得步进电机在许多应用中成为更优选择 ，特别是在空间受限的场景中。
用于工件的精确加工和定位。
机器人
用于机器人的关节驱动和定位 。
自动化生产线
用于自动化设备的驱动和控制 。
医疗器械
用于医疗设备的驱动和控制， 如CT机、核磁共振仪等。
步进电机及其工作原理课件
追求更高的定位精度和速度控制精度， 以满足高精度加工和快速响应的需求。
优化电机设计，提高电机的效率和功 率密度，以降低能耗和提高工作效率。
智能化、网络化的趋势
集成传感器和控制系统，实现电机状态的实时监测和自动 调整。
通过互联网和无线网络实现远程监控和控制，提高生产效 率和设备利用率。
新材料、新工艺的应用
步进电机的效率与发热
效率（Efficiency）
步进电机在工作过程中，输出功率与输入功率的比值，反映了电机的能量利用效 率。
发热（Heat Generation）
由于线圈电阻以及铁芯的磁滞、涡流等损失，步进电机在工作过程中会产生热量， 需要采取散热措施以防止过热。
05
步机的展 与展望
高精度、高效率的追求
摄影和摄像设备
用于云台的控制和调整。
02
步机的工作理
步进电机的结构
步进电机主要由定子和转子组成。定子通常由一系列的磁极组成，而转 子则由一系列的导电材料组成，这些导电材料在磁场的作用下会产生转 矩，从而驱动转子转动。
步进电机的磁极通常有四个、六个或八个，这些磁极按照一定的顺序排 列，形成不同的磁场分布。
步机及其工作理
• 步进电机简介 • 步进电机的工作原理 • 步进电机的驱动电路 • 步进电机的性能参数 • 步进电机的发展趋势与展望
01
步介
步进电机的定义
01
步进电机是一种将电脉冲信号转 换成角位移或线位移的机电元件， 其转动角度或转动圈数与输入的 脉冲数呈线性关系。
02
步进电机由转子、定子和控制电 路组成，转子通常由永磁体构成， 定子则由线圈绕组构成。
03
步机的路
驱动电路的组成
电源
优化电机设计，提高电机的效率和功 率密度，以降低能耗和提高工作效率。
智能化、网络化的趋势
集成传感器和控制系统，实现电机状态的实时监测和自动 调整。
通过互联网和无线网络实现远程监控和控制，提高生产效 率和设备利用率。
新材料、新工艺的应用
步进电机的效率与发热
效率（Efficiency）
步进电机在工作过程中，输出功率与输入功率的比值，反映了电机的能量利用效 率。
发热（Heat Generation）
由于线圈电阻以及铁芯的磁滞、涡流等损失，步进电机在工作过程中会产生热量， 需要采取散热措施以防止过热。
05
步机的展 与展望
高精度、高效率的追求
摄影和摄像设备
用于云台的控制和调整。
02
步机的工作理
步进电机的结构
步进电机主要由定子和转子组成。定子通常由一系列的磁极组成，而转 子则由一系列的导电材料组成，这些导电材料在磁场的作用下会产生转 矩，从而驱动转子转动。
步进电机的磁极通常有四个、六个或八个，这些磁极按照一定的顺序排 列，形成不同的磁场分布。
步机及其工作理
• 步进电机简介 • 步进电机的工作原理 • 步进电机的驱动电路 • 步进电机的性能参数 • 步进电机的发展趋势与展望
01
步介
步进电机的定义
01
步进电机是一种将电脉冲信号转 换成角位移或线位移的机电元件， 其转动角度或转动圈数与输入的 脉冲数呈线性关系。
02
步进电机由转子、定子和控制电 路组成，转子通常由永磁体构成， 定子则由线圈绕组构成。
03
步机的路
驱动电路的组成
电源
步进电动机课件ppt
机械特性
描述了步进电动机转速与输入脉冲频率之间的关系，也称动态机械特性。
03
CATALOGUE
步进电动机的控制方法
开环控制
脉冲控制
通过控制脉冲的数量和频率来控 制步进电动机的旋转角度和速度
。
方向控制
通过控制脉冲的顺序来控制步进电 动机的旋转方向。
步进模式
通过控制脉冲的数量来控制步进电 动机的旋转步数和位置。
软件细分
通过在软件中设置细分参数对步进电动机进行细 分控制，以实现更精细的控制。
自动细分
通过自动调整细分参数，以实现最佳的控制效果 。
04
CATALOGUE
步进电动机的驱动电路
单电压驱动电路
电阻分压器
通过电阻分压器将电源电压分成适当的电压，为步进电动机的各 相绕组提供驱动信号。
环形分配器
将驱动信号分配给各相绕组，使各相绕组按顺序通电或同时通电。
高精度化
为了满足高精度加工和测量需求，步进电动机的精度不断提高。
多样化
不同类型的步进电动机不断涌现，以满足不同领域的需求。
技术瓶颈与挑战
控制精度
步进电动机的控制系统对精度影响较大，如何提高控制精度是当前 面临的一个难题。
可靠性
由于步进电动机的运行速度较高，对其可靠性和稳定性要求也较高 ，如何保证长时间稳定运行也是一个挑战。
自动化生产
步进电动机可用于驱动自动化生产线上的机械臂、传送带等设备，提高生产效率 。
质量控制
步进电动机可用于控制机器视觉系统，对生产线上的产品进行质量检测和筛选。
在打印机等办公设备中的应用
打印机
步进电动机在打印机中用于控制打印头的移动，实现高精度 的打印效果。
复印机
描述了步进电动机转速与输入脉冲频率之间的关系，也称动态机械特性。
03
CATALOGUE
步进电动机的控制方法
开环控制
脉冲控制
通过控制脉冲的数量和频率来控 制步进电动机的旋转角度和速度
。
方向控制
通过控制脉冲的顺序来控制步进电 动机的旋转方向。
步进模式
通过控制脉冲的数量来控制步进电 动机的旋转步数和位置。
软件细分
通过在软件中设置细分参数对步进电动机进行细 分控制，以实现更精细的控制。
自动细分
通过自动调整细分参数，以实现最佳的控制效果 。
04
CATALOGUE
步进电动机的驱动电路
单电压驱动电路
电阻分压器
通过电阻分压器将电源电压分成适当的电压，为步进电动机的各 相绕组提供驱动信号。
环形分配器
将驱动信号分配给各相绕组，使各相绕组按顺序通电或同时通电。
高精度化
为了满足高精度加工和测量需求，步进电动机的精度不断提高。
多样化
不同类型的步进电动机不断涌现，以满足不同领域的需求。
技术瓶颈与挑战
控制精度
步进电动机的控制系统对精度影响较大，如何提高控制精度是当前 面临的一个难题。
可靠性
由于步进电动机的运行速度较高，对其可靠性和稳定性要求也较高 ，如何保证长时间稳定运行也是一个挑战。
自动化生产
步进电动机可用于驱动自动化生产线上的机械臂、传送带等设备，提高生产效率 。
质量控制
步进电动机可用于控制机器视觉系统，对生产线上的产品进行质量检测和筛选。
在打印机等办公设备中的应用
打印机
步进电动机在打印机中用于控制打印头的移动，实现高精度 的打印效果。
复印机
步进电机ppt
A
B'
C'
C
B
A'
总之，每个循环周期，有六种通电状态，所以称 为三相六拍，步距角为15。
2.4、三相双三拍
三相绕组的通电顺序为： AB BC CA AB 共三拍。
A
B'
C'
C
B
A'
A
B'
C'
C
B
A'
AB通电
BC通电
A
B'
C'
C
B
A'
CA通电
工作方式为三相双三 拍时，每通入一个电 脉冲，转子也是转
❖ 这一线性关系的存在，加上步进电机只有周期性的 误差而无累积误差等特点。使得在速度、位置等控 制领域用步进电机来控制变的非常的简单。
2、系统构成：
脉冲信 号输入
脉冲分配器
脉冲放大器
步进 电机
3、步进电机的结构
步进电机的内部结构
步进机主要由两部分构成：定子和转子。它们均由磁性材料构成， 其上分别有六个、四个磁极 。
这种工作方式，因三相绕组中每次只有一相通电， 而且，一个循环周期共包括三个脉冲，所以称三相 单三拍。
三相单三拍的特点：
（1）每来一个电脉冲，转子转过 30。此角称为
步距角，用S表示。
（2）转子的旋转方向取决于三相线圈通电的顺序， 改变通电顺序即可改变转向。
2.3、三相单双六拍
三相绕组的通电顺序为： AABBBCCCAA 共六拍。
30，即 S = 30。
以上三种工作方式，三相双三拍和三相单双六 拍较三相单三拍稳定，因此较常采用。
三、步进电机的三个重要概念
《步进电机》ppt课件
第六章 步进电机驱动与控制
i1
导通时，电压平衡方程为：
U/RL
U
i1 R L
L d i1 dt
E
假 设 电 机 堵 转 ， E 0, 解 方 程 得 ：
t
i1
U RL
t
(1 e )
顺时针转，步距角0.75 º，送电方式应为：(
)
逆时针转，步距角0.75 º，送电方式应为：(
)
顺时针转，步距角1.5 º，送电方式应为：
(
)或(
)
6.1.5 步进电机的主要性能目的
思索题： 三相反响式步进电机,采用三相六拍任务方式，转 子有40个齿，脉冲频率为600Hz,求
写出一个循环的通电顺序 求步距角 求步进电机的转速rpm
abcd转子每次向顺时针方向旋转90612pm型步进电机工作原理612pm型步进电机工作原理定子磁场对转子的作用力分为?与转子轴线垂直的?与转子轴线平行的如果转子转动一圈产生的磁场力矩cos是转子轴线与定子磁场水平线的夹角用图描绘将是一条磁场力矩和转子位置的正弦曲线sin失调角电磁转矩稳定区域平衡点613转子位置与转矩的关系614电机的特点及分类特点位置误差不会积累位移与输入的脉冲数量成正比具有一定精度的开环系统具有一定的自锁功能614电机的特点及分类抗干扰能力强即在负载能力范围内转角和转速不受电压大小负载波动的影响也不受环境温度冲击振动的影响仅与频率脉若用同一频率的脉冲电源控制几台步进电机可以实现多个电机的同步思考题
6.1.6 步进电机的静态特性
6.1.6 步进电机的静态特性-------矩角特性曲线
电磁转矩
平衡点
静态矩角特性曲线
失调角
一、 稳定平衡区和稳定平衡点
稳定区域
《步进电机》课件
THANKS
感谢观看
步进电机的分类与特点
分类
根据相数可分为单相、两相、三 相和多相步进电机；根据结构可 分为反应式、永磁式和混合式步 进电机。
特点
步进电机具有较高的控制精度、 响应速度快、运行平稳、低噪音 等优点，广泛应用于各种自动化 设备和控制系统。
步进电机的发展历程与趋势
发展历程
步进电机最初由美国在上世纪初发明，经过近百年的发展，技术不断进步，性 能不断提升。
检查机械部分
检查电机机械部分是否有卡滞、松 动等现象，确保机械部分正常运行 。
步进电机的寿命与可靠性
正确使用
按照电机使用说明书正确 使用，避免超载、过热等 现象。
定期维护
按照维护计划定期对电机 进行维护，延长电机使用 寿命。
