光电电光传输实验讲义
光电子技术实验讲义
《光电了技术实验》实验讲义光信息教研室2012年9月目录实验一LD/LED 的P-I-V 特性曲线测试............. - 2 -实验二光纤数值孔径测量实验................ - 8 -实验三光源调制与解调实验 (10)实验四电光调制实验 (15)实验五声光调制实验 (19)实验六、APD特性参数的测量 (25)实验一 LD/LED 的P-I-V 特性曲线测试、实验目的1、通过测试LD/LED 的功率一电流（P-I ）特性曲线和电压一电流（V-I ）特性曲线，计算阈 值电流（I th ），掌握LED 发光二极管和LD 半导体激光器的工作特性。
、实验内容1、测试LD/LED 的功率一电流（P-I ）特性曲线和电压一电流（V-I ）特性曲线。
三、 实验仪器1、 LD 激光二极管（带尾纤输出， FC 型接口） 1只 2、 LED 发光二极管 1 只 3、 LD/ LED 电流源 1台 4、 光功率计 1 台 5、 万用表1台四、 实验原理激光器是使工作物质实现粒子数反转分布产生受激辐射，再利用谐振腔的正反馈，实现光放 大而产生激光振荡的。
激光，其英文 LASER 就是 Light Amplification by StimulatedEmission of Radiatio n（受激辐射的光放大）的缩写。
1、半导体激光器的结构半导体是由大量原子周期性有序排列构成的共价晶体，由于邻近原子的作用，电子所处的能 态扩展成能级连续分布的能带，如下图（a ）所示，能量低的能带称为价带，能量高的能带称为导带，导带底的能量 Eu 和价带顶的能量E 之间的能量差E u E l E g 称为禁带宽度或带隙， 不同的半导体材料有不同的带隙。
本征半导体中导带和价带被电子和空穴占据的几率是相同的， N 型半导体导带被电子占据的几率大， P 型半导体价带被空穴占据的几率大。
如下图（ b ）、（c ） 所示。
光电电光转换实验报告
一、实验目的1. 了解光电电光转换的基本原理和过程。
2. 掌握光电转换器的工作原理和特性。
3. 熟悉光电电光转换实验的实验步骤和注意事项。
4. 通过实验验证光电电光转换的效果。
二、实验原理光电电光转换是指将光信号转换为电信号，再将电信号转换为光信号的过程。
光电转换器是实现光电电光转换的关键器件。
光电转换器利用光电效应，将光信号转换为电信号，再将电信号通过调制器转换为光信号。
三、实验仪器与材料1. 光源：激光器、LED灯2. 光电转换器：光电二极管、光电三极管3. 调制器：调制器、解调器4. 信号发生器：函数信号发生器5. 信号分析仪：示波器6. 连接电缆、测试线等四、实验步骤1. 光电转换实验（1）将激光器或LED灯发出的光照射到光电二极管或光电三极管上。
（2）调整信号发生器输出频率和幅度，使其与光电转换器的响应频率和幅度相匹配。
（3）观察示波器上的输出波形，记录光电转换器在不同光强下的输出波形。
2. 电光转换实验（1）将光电转换器输出的电信号输入调制器。
（2）调整调制器的调制频率和幅度，使其与光源的频率和幅度相匹配。
（3）观察示波器上的输出波形，记录调制器在不同电信号下的输出波形。
3. 整体光电电光转换实验（1）将激光器或LED灯发出的光照射到光电转换器上。
（2）将光电转换器输出的电信号输入调制器。
（3）观察示波器上的输出波形，记录整体光电电光转换实验的输出波形。
五、实验结果与分析1. 光电转换实验结果实验结果显示，光电转换器的输出波形与输入光信号具有相似性。
随着光强的增加，光电转换器的输出幅度也随之增大。
2. 电光转换实验结果实验结果显示，调制器输出的光信号波形与输入电信号具有相似性。
随着电信号幅度的增加，调制器输出的光信号幅度也随之增大。
3. 整体光电电光转换实验结果实验结果显示，整体光电电光转换实验的输出光信号波形与输入光信号具有相似性。
这验证了光电电光转换实验的成功。
六、实验总结1. 通过本次实验，我们了解了光电电光转换的基本原理和过程。
光电实验课件

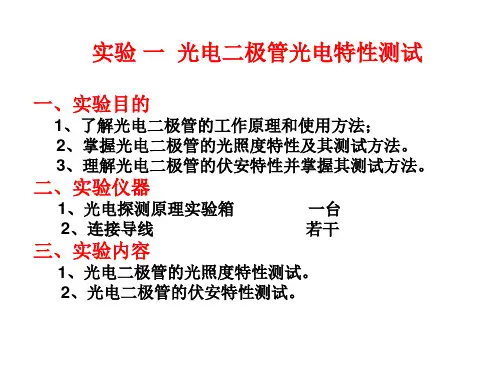

实验四 电光调制
一、实验目的
1、掌握晶体电光调制的原理和实验方法; 2、学会用简单的实验装置测量晶体半波电压，以及电光常数的测量方法； 3、实现模拟光通讯。
二、实验仪器
1、光学导轨及滑动座 2、起偏器 3、检偏器 4、1/4波片 5、ZY607氦氖激光器 6、光电探测器 7、ZY605电光调制器 8、ZYEOM-Ⅱ-SS信号源 8、双踪示波器 9、音频信号源（收音机等） 1套 1个 1个 1个 1台 1个 1只 1台 1台 1台
二、实验内容
1、CCD驱动频率观测； 2、积分时间测量。
三、实验仪器
1、双踪同步示波器（20MHz以上） 2、CCD原理应用实验箱 1台 1台
四、实验步骤
打开CCD原理与应用实验箱的电源开关，观察积分时间显示窗口和驱动频率显示 窗口的显示数据，并用积分时间设置按钮调整积分时间档为0档（按红色按钮依次由 01230），用频率设置按钮调整频率为0档（按红色按钮依次由 01230）。然后打开示波器的电源开关，用双踪示波器检查CCD驱动器的各 路脉冲波形是否正确（参考实验箱面板上时序图）。如符合，则继续进行以下实验； 否则，应请指导教师进行检查。
负载（Ω） 电流（μA ）
2.4Ｋ （RL1）
5.6Ｋ （RL2）
10Ｋ （RL3）
51Ｋ（R1）
100Ｋ （R2）
电压（mV ）
（4）、作出光电池的光生电流和光生电压随负载变化的V-I曲线。 （5）、改变光照度为100Lx、200Lx、300Lx，重复上述步骤，分别填写表2.4、 2.5和2.6。 （6）、比较四条曲线有什么不同，并分析原因。
偏压(V) 光电流(μ A)
0 -2 -4 -6 -8 -10
（6）、作出50Lx照度下的光电二极管伏安特性曲线。 （7）、重复上述步骤。分别测量光电二极管在100Lx、200Lx和300Lx照 度下，不同偏压下的光生电流值，并分别作出伏安特性曲线。比较四条伏安 特性特性曲线有什么不同。 （8）、实验完毕，拆除所有连线。将“幅度调节”和“光照度调节”旋 钮都逆时针旋到底。
实验一光电效应讲义
实验一光电效应1887年，赫兹在研究电磁辐射时意外发现，光照射金属表面时，在一定的条件下，有电子从金属的表面溢出，这种物理现象被称作光电效应，所溢出的电子称光电子。
由此光电子的定向运动形成的电流称光电流。
1888年以后，W.哈尔瓦克斯、A.Γ.斯托列托夫、P.勒纳德等人对光电效应进行了长时间的研究，并总结出了光电效应的基本实验事实：1.光强一定时，光电管两端电压增大时，光电流趋向一饱和值。
对于同一频率不同光强时，光电发射率（光电流强度或逸出电子数）与光强P成正比，见图1(a)、(b)。
2.对于不同频率的光,其截止电压不同，光电效应存在一个阈频率（截止频率、极限频率或红限频率），当入射光频率 低于某一阈值时，不论光的强度如何，都没有光电子产生，见图1（c）、（d）。
3.光电子的动能与入射光强无关，但与入射光的频率成线性关系。
4.光电效应是瞬时效应，一经光束照射立即产生光电子。
图1 光电效应规律上述实验事实用麦克斯韦的经典电磁理论无法作出圆满的解释。
1905年，爱因斯坦用光量子理论圆满解释了光电效应，并得出爱因斯坦光电效应方程。
后来密立根对光电效应展开全面的实验研究，证明了爱因斯坦光电效应方程的正确性，并精确测出普朗克常数h。
因为在光电效应等方面的杰出贡献，爱因斯坦和密立根分别于1921年和1923年获得诺贝尔物理学奖。
光电效应和光量子理论在物理学的发展史上具有划时代的意义，量子论是近代物理的理论基础之一。
而光电效应则可以给量子论以直观鲜明的物理图像。
随着科学技术的发展，利用光电效应制成的光电元件在许多科技领域得到广泛的应用，并且至今还在不断开辟新的应用领域，具有广阔的应用前景。
本实验利用“减速电势法”测量光电子的动能，从而验证爱因斯坦方程，并测得普朗克常数。
经过本实验有助于进一步理解量子理论。
【实验目的】1．通过实验了解光的量子性。
2．测量光电管的弱电流特性，找出不同光频率下的截止电压。
3．验证爱因斯坦方程，并由此求出普朗克常数。
光电电光转换实验报告
光电电光转换实验报告实验名称：光电电光转换实验一、实验目的：1. 了解光电效应和电光效应的基本原理；2. 探究光电效应和电光效应在实际应用中的作用；3. 学会使用实验装置进行光电电光转换实验，并能够正确测量和分析实验数据。
二、实验原理：1. 光电效应：光照射到金属表面时，当光的频率和波长满足一定条件时，光子能量足够强大，光子将会将电子从金属中释放出来，形成光电子。
2. 电光效应：外加电场作用下，某些晶体会发生电光效应，即通过施加一个电场来改变介质的折射率。
三、实验器材：1. 光电效应装置：包括光电效应测试器、可调光源、准直透镜、光电子采集器；2. 电光效应装置：包括电光效应测试器、高频信号发生器、电光调制器、偏振器、检光器。
四、实验步骤：1. 光电效应实验：(1) 将可调光源调至适当亮度，保持光强不变；(2) 通过准直透镜将光源的光束准直后照射到金属表面，同时打开光源上的开关；(3) 调整光电子采集器上的测量电压，记录不同光强下的电压值；(4) 重复步骤(3)，改变光源的距离或不同金属材料，记录实验数据。
2. 电光效应实验：(1) 将高频信号发生器和电光调制器与电光效应样品连接；(2) 调节高频信号发生器的输出频率、幅度和波形；(3) 通过偏振器和检光器测量透过样品的光强，记录实验数据；(4) 重复步骤(3)，改变电场强度或不同电光效应样品进行实验。
五、实验结果与分析：1. 光电效应实验结果：根据实验数据绘制光电流和入射光强的关系曲线，观察到光电流随着光强的增大而增大，且存在一个临界光强，当光强小于临界光强时，光电流几乎为零，说明光电效应按照光强增强而增强的规律进行。
2. 电光效应实验结果：根据实验数据绘制电光系数和电场强度的关系曲线，观察到电光系数随电场强度的增大而增大，说明电光效应符合电场强度增强而光强增强的规律。
六、实验讨论与总结：1. 光电效应和电光效应在光通信领域的应用：光电效应可应用于光电二极管、光电导等器件中，将光信号转化为电信号，实现光通信的功能。
光线实验报告-
光纤实验报告班级姓名学号`?、第一章：实验2 电光、光电转换传输实验一、实验目的1.了解本实验系统的基本组成结构；2.初步了解完整光通信的基本组成结构；3.掌握光通信的通信原理。
，二、实验仪器1.光纤通信实验箱双踪示波器单模尾纤 1根4.信号连接线 2根三、基本原理本实验系统主要由两大部分组成：电端机部分、光信道部分。
电端机又分为电信号发射和电信号接收两子部分，光信道又可分为光发射端机、光纤、光接收端机三个子部分。
实验系统（光通信）基本组成结构（光通信）如下图所示：:图实验系统基本组成结构在本实验系统中，电发射部分可以是M序列，可以是各种线路编码（CMI、5B6B、5B1P 等），也可以是语音编码信号或者视频信号等，光信道可以是1310nmLD+单模光纤组成，可以是1550nmLD+单模光纤组成，也可以是850nmLED+多模光纤（选配）组成。
需要说明的是本实验系统中提供的两种工作波长的数字光端机，都是一体化结构。
光端机包括光发射端机TX （集成了调制电路、自动功率控制电路、激光管、自动温度控制等），光接收端机RX （集成了光检测器、放大器、均衡和再生电路）。
其数字电信号的输入输出口，都由铜铆孔开放出来，可自行连接。
一体化数字光端机的结构示意图如下：图 一体化数字光端机结构示意图四、实验步骤1.关闭系统电源，将光跳线分别连接TX1310、RX1310两法兰接口（选择工作波长为1310nm 的光信道），注意收集好器件的防尘帽。
)2.打开系统电源，液晶菜单选择“码型变换实验—CMI 码PN ”。
确认，即在P101铆孔输出32KHZ 的15位m 序列。
3. 示波器测试P101铆孔波形，确认有相应的波形输出。
4. 用信号连接线连接P101、P201两铆孔，示波器A 通道测试TX1310测试点，确认有相应的波形输出，调节W201即改变送入光发端机信号（TX1310）幅度，最大不超过5V 。
即将m 序列电信号送入1310nm 光发端机，并转换成光信号从TX1310法兰接口输出。
《光电技术实验》课件
利用光纤传输光信号，实现对温度、压力、振动等物理量的测量，具 有测量范围广、精度高、抗电磁干扰等优点。
THANKS
感谢观看
总结词
高效节能、环保健康
LED照明
利用光电技术将电能转化为光能，具有高效、节能、环保、长寿命 等优点，广泛应用于室内外照明。
智能照明
结合光电技术和物联网技术，实现照明的智能化控制，如调光、定 时、远程控制等，提高照明质量和节能效果。
光电技术在太阳能发电领域的应用
总结词
01
绿色能源、可持续发展
光伏发电
灯具外壳
根据实际需要选择合适的灯具外壳， 如圆形、方形等。
电源适配器
提供合适的电压和电流，使LED照明 灯具正常工作。
实验步骤
1. 准备实验设备
2. 组装LED灯具
将所需的LED灯珠、驱动电路板、灯具外壳 和电源适配器准备好。
将LED灯珠焊接到驱动电路板上，然后将驱 动电路板固定到灯具外壳中。
3. 连接电源适配器
实验原理
光电效应
光子与物质相互作用， 使物质吸收光子能量并
产生电效应。
光电探测器
利用光电效应将光信号 转换为电信号的器件。
光源
发出一定波长的光的器 件，用于产生实验所需
的光信号。
光电信号测量
利用电子测量仪器测量 光电探测器输出的电信
号。
实验步骤
搭建实验装置
根据实验要求搭建光电探测器 和光源的实验装置。
优势。
02
2. 稳定性测试
检查LED灯珠是否有闪烁现象，以 及在长时间工作后是否出现亮度
下降或颜色变化等问题。
04
4. 可靠性评估
对LED照明灯具进行寿命测试，评 估其在长时间使用过程中的可靠
[讲解]光纤光学大学物理实验讲义
![[讲解]光纤光学大学物理实验讲义](https://img.taocdn.com/s3/m/8cba082a3868011ca300a6c30c2259010202f3f2.png)
光纤通信实验光纤通信就是利用光纤来传输携带信息的光波以达到通信的目的。
光纤通信是现代通信网的主要传输手段，主要通过在发送端把传送的信息（如话音）变成电信号，然后调制到激光器发出的激光束上，使光的强度随电信号的幅度（频率）变化而变化，并通过光纤发送出去；在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息。
因此构成光纤通信的基本要素是光源、光纤和光检测器。
半导体激光器可以作为光纤通信的主要光源，其具有超小型、高效率和高速工作的优异特点，到如今，它是当前光通信领域中发展最快、最为重要的激光光纤通信的重要光源.光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。
前香港中文大学校长高锟和George A. Hockham首先提出光纤可以用于通讯传输的设想，高锟因此获得2009年诺贝尔物理学奖。
光检测器:把光发射机发送的携带有信息的光信号转化成相应的电信号并放大、再生恢复为原传输的信号的器件。
【实验目的】1.了解和掌握半导体激光器的电光特性和测量阈值电流2.了解和掌握光纤的结构和分类以及光在光纤中传输的基本规律。
3.对光纤本身的光学特性进行初步的研究，对光纤的使用技巧和处理方法有一定的了解。
4.了解光纤通信的基本原理。
【实验仪器】导轨，半导体激光器+二维调整，三维光纤调整架+光纤夹，光纤，光探头+二维调整架，激光功率指示计，一维位移架，专用光纤钳、光纤刀，示波器，音源等。
【实验原理】一、半导体激光器的电光特性实验采用的光源是半导体激光器，由于它的体积小、重量轻、效率高、成本低，已进入了人类社会活动的多个领域。
因此对半导体激光器的了解和使用就显得十分重要。
本实验对半导体激光器进行一些基本的实验研究，以掌握半导体激光器的一些基本特性和使用方法。
半导体激光器的发光原理是基于受激光发射。
要使半导体激光器产生相干的受激光需满足两个条件：既粒子数反转与阈值条件。
粒子数反转就是使处于高能态的粒子（半导体能带中的电子）数多于低能态的粒子数，达到这个条件，工作物质就产生增益。
光电实验讲义(谢一、2)
光电传感器实验讲义顾定安编河海大学物理实验中心2003．10光电传感器应用实验仪器介绍光电传感器是一种将光信号转变成电信号的光电转换器件。
由于光电器件灵敏度高、响应速度快、靠得住性高、结构简单、利用方便，而且具有“非接触测量”的特点，因此在自动检测和控制系统中有着十分普遍的应用。
光电器件工作的物理基础是光电效应。
在光的作用下，电子逸出物体表面的现象称为外光电效应，如光电管、光电倍增管等。
受光照的物体导电率发生转变，或产生必然方向电动势的现象称为内光电效应，如光敏电阻、光敏晶体管、光电池等。
光电传感器应用实验主要利用CSY10G型光电传感器系统实验仪完成一系列基于内光电效应的光电器件的应用实验。
比较简单的光电器件包括光敏电阻、光敏二极管、光敏三极管、光电池、光断续器等；特殊用途的光电器件有PSD光电位置传感器、热释电红别传感器、光纤传感器、CCD电荷耦合图象传感器等。
光电传感器系统实验仪将各类光电传感器、被测体、信号源、仪表显示、信号收集、处置电路及实验所需的温度、位移、光源、旋转装置等集中于一机。
仪器顶部工作台上安装各类传感器和测试部件，包括热释电红别传感器、温度源、慢速电机、衍射光栅、固体激光器、PSD光电位置传感器、CCD电荷图象传感器、位移平台、光电器件安装板、莫尔条纹光栅位移传感器、光纤传感器、光电断续器、旋转电机等，其布局如图1；正面面板为控制操作和测量显示面板，包括直流稳压电源、电压/频率表、微安表、电机开关及调速旋钮、光源和热源开关等，布局如图2上半部份；水平面板用于各类传感器件和相应的检测电路模块的连接，其接口布局如图2的下半部份。
图1 工作台布局图工作台的光电器件板上已装有七个器件和一个备用试件插座，器件散布如图2的右上角所示。
其中a b为光敏二极管、c d为红外光敏管、e f为光敏三极管、g h为红外接收管、i j为光电阻、k l为光电池、m n为发光二极管、o p为试件插座。
光电电光传输实验讲义
专业实验讲义实验一电光、光电转换传输实验实验系统组成介绍RZ8644型光纤实验系统是为了配合《光纤通信系统》的理论教学而设计的实验系统。
它一方面结合了当今光纤通信原理课程的教学与改革，另一方面结合了当今光纤通信发展方向和工程实际应用状况。
这套系统采用功能模块化设计，各模块对外开放。
除了配合完成理论教学外，还可以训练增强学生的实际应用能力，完成模块的二次性开发。
一、结构简介本实验系统可分为电端机模块、光通信模块、管理控制模块、电源供给模块等四大功能模块，每个功能模块又是由许多子模块组成：（一）电端机模块1.电话用户接口模块此模块为电话输入、输出接口，由电话专用接口芯片PBL38710实现。
它包含向用户话机恒流馈电、向被叫用户话机馈送铃流、用户摘机后自行截除铃流，摘挂机的检测及音频或脉冲信号的识别，用户线是否有话机的识别，语音信号的2/4线混合转换，外接振铃继电器驱动输出等功能。
其各项性能指标符合邮电部制定的有关标准。
本模块分为用户A，B两个模块，默认号码为48、49。
2.PCM编译码模块此模块采用专用芯片TP3057来实现PCM编译码功能，可完成用户A、B两路话音信号的编译码功能。
3.DTMF双音多频检测模块此模块由专用芯片MT8870来完成DTMF分组滤波和DTMF译码功能，输出相应16种DTMF频率组合的4位并行二进制码。
实际应用中，一片MT8870可以最多接入检测16路用户电路的DTMF信号。
4.记发器模块此模块主要完成局内、局间电话用户拨叫号码的识别、交换控制功能。
5.计算机通信接口模块此模块由USB和RS232串口两通信接口组成，完成计算机与本实验系统的数据交换传输功能。
也为学生开发上层通信软件提供了良好的硬件平台。
6.数据发送单元模块此模块主要完成各种测试信号产生、各种线路编码、数据复接及一些辅助性功能。
产生的数字信号有：各种频率的时钟、方波、M序列、矩形窄脉冲等、线路编码功能有：AMI码、HDB3码、CMI码、5B6B码、5B1P码、扰码等。
光的传播教案：光电效应的实验探究
光的传播教案：光电效应的实验探究一、教学目标1. 让学生了解光电效应的定义和基本原理。
2. 学会使用光电效应实验装置进行实验操作。
3. 能够分析实验结果，探讨光的传播与光电效应的关系。
二、教学重点与难点1. 教学重点：光电效应的原理、实验操作方法及实验结果分析。
2. 教学难点：光电效应实验装置的制作和使用。
三、教学准备1. 光电效应实验装置：光源、光电池、光敏电阻、电流表等。
2. 实验材料：光电池、光敏电阻、导线、开关等。
3. 教学工具：PPT、黑板、粉笔等。
四、教学过程1. 导入：通过PPT展示光电效应的图片，引导学生思考光的传播与光电效应的关系。
2. 光电效应的原理讲解：介绍光电效应的定义、基本原理和实验现象。
3. 实验操作演示：教师展示光电效应实验装置，讲解实验操作步骤，并示范操作。
4. 学生实验操作：学生分组进行实验，亲自动手操作光电效应实验装置。
5. 实验结果分析：学生汇报实验结果，教师引导学生分析实验数据，探讨光的传播与光电效应的关系。
6. 总结与拓展：对本节课的内容进行总结，提出问题引导学生课后思考和拓展。
通过本节课的教学，学生应能够了解光电效应的原理和实验现象，掌握光电效应实验的操作方法，并能够分析实验结果。
在教学过程中，要注意关注学生的学习情况，针对不同学生的特点进行指导和帮助，提高学生的实验操作能力和科学思维能力。
要加强课堂纪律管理，确保教学秩序良好。
六、教学评价1. 知识与技能：学生能描述光电效应的原理，学会使用光电效应实验装置进行实验操作。
2. 过程与方法：学生能够通过实验观察光的传播与光电效应的关系，提高实验操作能力和科学思维能力。
3. 情感态度价值观：培养学生对科学的兴趣和探究精神，增强团队协作意识。
七、教学拓展1. 光电效应在现代科技领域的应用：如太阳能电池、光电子器件等。
2. 光电效应与其他光学现象的联系与区别：如光的干涉、衍射、反射等。
八、教学计划1. 课时安排：本节课共45分钟。
电光,光电转换传输实验总结
电光,光电转换传输实验总结关于电光，光电转换传输实验总结光是一种能量，它有时会给我们带来便利。
比如可以用光照明、测定物体的长度等。
光具有波粒二象性，当光从光源射向物体时，一部分被反射回去了；另一部分则被物体吸收或者透射到别处去了，被反射回去的叫做反射光。
而没有被反射回去的就称之为透射光。
同样道理，用光来探测金属中的金属成份、判断物质是否导电以及利用光进行信息交流都需要借助光的作用，那么，今天我们来看看，如何让手机充满电并且能够将其放入到衣服口袋内吧！首先，用细的螺丝刀旋下电池座，找到两根细的弹簧棒。
把圆柱形头的头部插入电池槽里。
再找一个尖的电烙铁焊下弹簧圈（注意安全）。
这里说的“开”就是打开电路使光通过，简单的说，用手机自身的闪光灯照射在电路板上即可。
若不小心将电池短路造成不必要的损失，请大家不要尝试哦！当然也许会有好奇宝宝问：为什么非得用这种方法呢？直接拿手机不行吗？可是仔细想想，现在人人都有智能手机啊，只需要通过蓝牙将手机与智能手表相连接，点击“充电”键，然后再选择要充电的设备，轻松几步就搞定啦！而这些功能，用普通手表也是一样的嘛~第二步：把按钮2关闭后用镊子在玻璃片上刮出与红线相连接的线条。
此时你的疑惑应该已经解决了吧，虽然它的外观跟我们平常所见到的 USB 接口差不多，但实质上是闭合电路。
现在，再看看刚刚小编送出去的红线和蓝线你还能不发现吗？因为人眼视觉对频率和亮度很敏感，所以我们只要用蓝线为红线提供一个电压，让它进行充电，不需要很长时间，充电3秒即可。
这也就许多人说，这么简单的逻辑关系，手机它知道不？当然不是，其实大部分手机支持充电的时候是不亮的状态，待需要反馈数据按下短按钮时，手机会立刻闪光并跟光线一起闪动变化。
像这样，大家懂不？以后早上起来手机没电了别慌，用这样方法，边冲边玩，续航能力妥妥的！。
光的传播教案：光电效应的实验探究
光的传播教案：光电效应的实验探究教学目标：1. 了解光电效应的定义和原理。
2. 掌握光电效应的实验方法和步骤。
3. 能够分析光电效应实验结果，解释光电效应的物理意义。
教学准备：1. 光电效应实验装置：光电管、光源、光屏、高压电源等。
2. 实验材料：金属薄膜、光敏电阻等。
3. 实验记录表格。
教学内容：第一章：光的传播简介1.1 光的传播概念1.2 光的传播方式1.3 光的传播速度第二章：光电效应原理2.1 光电效应的定义2.2 光电效应的原理2.3 光电效应的数学表达式第三章：光电效应实验装置与操作3.1 光电效应实验装置介绍3.2 光电效应实验操作步骤3.3 实验注意事项第四章：光电效应实验与结果分析4.1 进行光电效应实验4.2 记录实验数据4.3 分析实验结果第五章：光电效应的物理意义与应用5.1 光电效应的物理意义5.2 光电效应的应用领域5.3 光电效应的研究进展教学过程：第一章：光的传播简介1.1 光的传播概念（5分钟）讲解光的传播方式，如直线传播、反射、折射等。
1.2 光的传播方式（5分钟）通过示例和图片，介绍光在空气、水和介质中的传播方式。
1.3 光的传播速度（5分钟）解释光在真空中和介质中的传播速度，并介绍光速的测量方法。
第二章：光电效应原理2.1 光电效应的定义（5分钟）介绍光电效应的定义和原理，解释光子与金属表面的相互作用。
2.2 光电效应的原理（5分钟）讲解光电效应的数学表达式，如爱因斯坦光电效应方程。
2.3 光电效应的数学表达式（5分钟）通过示例和公式，解释光电效应方程中的各个参数含义。
第三章：光电效应实验装置与操作3.1 光电效应实验装置介绍（5分钟）介绍光电效应实验装置的组成和作用。
3.2 光电效应实验操作步骤（5分钟）讲解光电效应实验的操作步骤，包括连接电路、调整装置等。
3.3 实验注意事项（5分钟）提醒学生在实验中需要注意的安全事项和操作细节。
第四章：光电效应实验与结果分析4.1 进行光电效应实验（15分钟）引导学生进行光电效应实验，观察实验现象。
光的传播教案：光电效应的实验探究
光的传播教案：光电效应的实验探究教学目标：1. 了解光电效应的定义和基本原理。
2. 掌握光电效应实验的操作方法和观察要点。
3. 能够分析光电效应实验结果，解释光电效应的产生机制。
4. 培养学生的实验操作能力和科学思维。
教学内容：第一章：光的传播概述1.1 光的传播概念1.2 光的传播方式1.3 光的传播速度第二章：光电效应的定义和原理2.1 光电效应的定义2.2 光电效应的原理2.3 光电效应的产生条件第三章：光电效应实验装置与操作3.1 光电效应实验装置3.2 光电效应实验操作步骤3.3 光电效应实验观察要点第四章：光电效应实验结果分析4.1 实验数据的收集与记录4.2 实验结果的图表表示4.3 实验结果的分析与解释第五章：光电效应的应用与拓展5.1 光电效应的应用领域5.2 光电效应的研究进展5.3 光电效应的拓展思考教学方法：1. 采用讲授法，讲解光的传播、光电效应的定义和原理，为学生提供理论基础。
2. 采用实验法，进行光电效应实验，让学生亲身体验光电效应的现象。
3. 采用小组讨论法，引导学生分析实验结果，培养学生的合作能力和科学思维。
教学评估：1. 课堂问答：通过提问方式检查学生对光的传播和光电效应的理解程度。
2. 实验报告：评估学生在光电效应实验中的操作技能和观察能力。
3. 小组讨论：评价学生在小组讨论中的参与情况和分析能力。
教学资源：1. 光电效应实验装置：包括光源、光屏、金属板、高压电源等。
2. 实验数据记录表：用于记录实验过程中的数据。
3. 教学PPT：提供光的传播和光电效应的相关知识和图片。
教学建议：1. 在讲解光的传播概念时，可以结合现实生活中的例子，让学生更好地理解光的传播方式。
2. 在进行光电效应实验时，注意安全操作，避免高压电源对学生的伤害。
3. 在分析实验结果时，引导学生运用科学方法，结合实验数据和理论知识进行解释。
教学反思：在教学过程中，要注意引导学生从实验现象中总结出光电效应的规律，培养学生的观察能力和科学思维。
实验2 光电信号传输处理
实验二光电信号传输处理实验
一实验目的
1.掌握光电检测器设计方法。
2.掌握4~20mA发送器设计方法。
3.掌握4~20mA电流传输信号的原理和作用.
二实验设备与元器件
1、直流稳压电源
2、万用表
3、4位数字面板表
4、面包板
5、运放741
6、4~20mA发送器AD694
7、发光二极管（Φ5红管）光敏三极管（3DU20）
8、电阻、电容、滑动变阻器若干
三实验步骤与内容
1、实验前设计好光电检测电路（输出0~2V）、V/I转换电路（4~20mA发送器）。
2、按设计所确定的参数连接电路。
3、调整光强，测量表1中各项。
4、加上I/V转换电路，重复步骤3，将测量结果添在表2中。
四实验报告要求
1.画出所设计的光电检测电路和V/I转换电路，并注明元件参数。
2.记录输出各环节波形，理解电路工作原理。
3.以表格形式记录测试数据。
4.对照两组测量结果，分析原因。
五附表
六进一步思考
1、环境光对实验结果有什么影响？如何避免？
2、如果光电转换输出电流很微弱，如何在I/V转换后得到一个较大的输出电压？
3、如果I/V转换得到的是0-10V，如何转换成4-20mA输出？0-5V呢？
七附图
0-2V
电压
图1 光电检测器（不加I/V转换）参考框图
0-2V
电压
输出
图2 光电检测器（I/V转换）参考框图
图3 AD694管脚图
图4 4~20mA发送器(AD694)参考电路。
