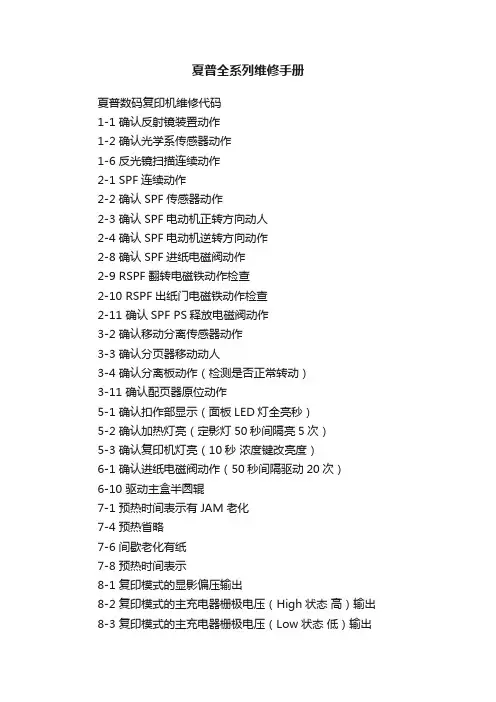

夏普复印机全系列维修手册

夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入0 插入 C Ca 0 CAR275/AR255# 插入 C 插入# 插入0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器/ 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主/ 转印充电输出/ 栅极检查（ME）8-03：主/ 转印充电输出/ 栅极检查（PE）8-04：主/ 转印充电输出/ 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定0=50000张1=2500张2=5000张3=10000张4=25000张5=关闭21-02 显影器小修设置0=80000张1=5000张2=10000张21-03 彩色显影器小修设置0=10000张1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器/ 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数)26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿2正常浓度原稿)26-13：预热方式设定(0 正常1主电机转至预热结束)26-20：后缘空白设定(0 有空白1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度/ 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面/ 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ：AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前/ 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式) 26-4 本机双面动作设置(0:无双面1:有双面功能) 26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
