基于单片机的双机通信
单片机双机串口通信

单片机双机串口通信在现代电子技术领域,单片机的应用无处不在。
而单片机之间的通信则是实现复杂系统功能的关键之一。
其中,双机串口通信是一种常见且重要的通信方式。
什么是单片机双机串口通信呢?简单来说,就是让两个单片机能够通过串口相互交换数据和信息。
想象一下,两个单片机就像是两个小伙伴,它们需要交流分享彼此的“想法”和“知识”,串口通信就是它们交流的“语言”。
串口通信,顾名思义,是通过串行的方式来传输数据。
这和我们日常生活中并行传输数据有所不同。
在并行传输中,多个数据位同时传输;而在串行传输中,数据一位一位地按顺序传送。
虽然串行传输速度相对较慢,但它所需的硬件连线简单,成本较低,对于单片机这种资源有限的设备来说,是一种非常实用的通信方式。
在进行单片机双机串口通信时,我们首先要了解串口通信的一些基本参数。
比如波特率,它决定了数据传输的速度。
就像两个人说话的快慢,如果波特率设置得不一致,那么双方就无法正常理解对方的意思,数据传输就会出错。
常见的波特率有 9600、115200 等。
还有数据位、停止位和校验位。
数据位决定了每次传输的数据长度,常见的有 8 位;停止位表示一个数据帧的结束,通常是 1 位或 2 位;校验位则用于检验数据传输的正确性,有奇校验、偶校验和无校验等方式。
为了实现双机串口通信,我们需要在两个单片机上分别进行编程。
编程的主要任务包括初始化串口、设置通信参数、发送数据和接收数据。
初始化串口时,我们要配置好相关的寄存器,使其工作在我们期望的模式下。
比如设置波特率发生器的数值,以确定合适的波特率。
发送数据相对来说比较简单。
我们将要发送的数据放入特定的寄存器中,然后启动发送操作,单片机就会自动将数据一位一位地通过串口发送出去。
接收数据则需要我们不断地检查接收标志位,以确定是否有新的数据到来。
当有新数据时,从接收寄存器中读取数据,并进行相应的处理。
在实际应用中,单片机双机串口通信有着广泛的用途。
比如在一个温度监测系统中,一个单片机负责采集温度数据,另一个单片机则负责将数据显示在屏幕上或者上传到网络。
单片机课程设计_基于单片机的双机之间的串联通信

单片机系统课程设计成绩评定表设计课题基于单片机的双机之间的串联通信学院名称:电气工程学院学生姓名:学号:指导教师:设计地点:设计时间:单片机系统课程设计课程设计名称:基于单片机的双机之间的串联通信专业班级:学生姓名:学号:指导教师:课程设计地点:课程设计时间:单片机系统课程设计任务书目录一. 设计目的 (4)二. 串行口及其扩展简介 (4)三.设计要求 (5)四.硬件电路设计 (8)五.流程图设计 (10)六.程序设计 (12)七.设计小结 (17)八.参考文献 (17)双机之间的串行通信设计一、设计目的1、了解串行通信的工作原理2、了解键盘设定的工作原理3、掌握80C51的定时器1计数器1的编程4、掌握电路板的实物焊接随着电子技术的飞速发展,单片机也步如一个新的时代,越来越多的功能各异的单片机为我们的设计提供了许多新的方法与思路。
对于莫一些场合,比如:复杂的后台运算及通信与高实时性前台控制系统、软件资源消耗大的系统、功能强大的低消耗系统、加密系统等等。
如果合理使用多种不同类型的单片机组合设计,可以得到极高灵活性与性能价格比,因此,多种异型单片机系统设计渐渐成为一种新的思路,单片机技术作为计算机技术的一个重要分支,由于单片机体积小,系统运行可靠,数据采集方便灵活,成本低廉等优点,在通信中发挥着越来越重要的作用。
但能在一些相对复杂的单片机应用系统中,仅仅一个单片机资源是不够的,往往需要两个或多个单片机系统协同工作。
这就对单片机通信提出了很高要求。
二、串行口及其扩展简介1.串行通信的基本特征是数据逐位顺序进行传送2.全双工制式是指通信双方均设有发送器和接收器,并且信道划分为发送信道和接收信道,因此全双工制式可实现甲乙双方同时发送和接收数据,发送时能接收,接收时也能发送3.串行通信的传送速率用于说明数据传送的快慢.“波特率”表示每秒种传输离散信号事件的个数,或每秒信号电平的变化次数,单位为band(波特)。
基于单片机的双机通信程序设计

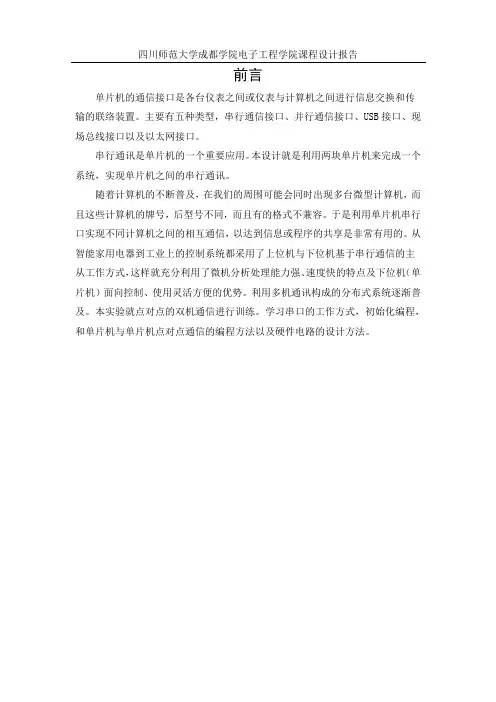

前言单片机的通信接口是各台仪表之间或仪表与计算机之间进行信息交换和传输的联络装置。
主要有五种类型,串行通信接口、并行通信接口、USB接口、现场总线接口以及以太网接口。
串行通讯是单片机的一个重要应用。
本设计就是利用两块单片机来完成一个系统,实现单片机之间的串行通讯。
随着计算机的不断普及,在我们的周围可能会同时出现多台微型计算机,而且这些计算机的牌号,后型号不同,而且有的格式不兼容。
于是利用单片机串行口实现不同计算机之间的相互通信,以达到信息或程序的共享是非常有用的。
从智能家用电器到工业上的控制系统都采用了上位机与下位机基于串行通信的主从工作方式,这样就充分利用了微机分析处理能力强、速度快的特点及下位机(单片机)面向控制、使用灵活方便的优势。
利用多机通讯构成的分布式系统逐渐普及。
本实验就点对点的双机通信进行训练。
学习串口的工作方式,初始化编程,和单片机与单片机点对点通信的编程方法以及硬件电路的设计方法。
1.总体设计方案1.1 串口通信的设计原理复位电路复位电路单片机单片机电源电路电源电路时钟电路时钟电路按键输入1位LED数码管显示电路图1 串口通信的设计原理框图本次设计用于两片89S51,PC机的串行口采用的是标准的RS232接口,单片机的串行口电平是FTL电平,而TTL电平特性与RS232的电气特性不匹配,因此为了使单片机的串行口能与RS232接口通信,必须将串行口的输入/输出电平进行转换。
通常用MAX232芯片来完成电平转换。
单片机的发送方的数据由串行口TXD段输出,经过电平转换芯片MAX232将TTL电平转换为RS232电平输出,经过传输线将信号传送到接收端。
接收方也使用MAX232芯片进行电平转换后,信号到达接收方串行口的接收端。
接收方接收后,在数码管上显示接收的信息,实现串口通讯数据的发送和接收,该系统可采用max232进行串口通讯数据传送。
可用LED显示发送的相应据。
1.2 数据传输方案比较与选折在串行通信中,数据是在两个站之间传送的。
基于AT89C51单片机的双机串行通信设计课程设计

课程设计基于AT89C51单片机的双机串行通信设计毕业论文(设计)原创性声明本人所呈交的毕业论文(设计)是我在导师的指导下进行的研究工作及取得的研究成果。
据我所知,除文中已经注明引用的内容外,本论文(设计)不包含其他个人已经发表或撰写过的研究成果。
对本论文(设计)的研究做出重要贡献的个人和集体,均已在文中作了明确说明并表示谢意。
作者签名:日期:毕业论文(设计)授权使用说明本论文(设计)作者完全了解**学院有关保留、使用毕业论文(设计)的规定,学校有权保留论文(设计)并向相关部门送交论文(设计)的电子版和纸质版。
有权将论文(设计)用于非赢利目的的少量复制并允许论文(设计)进入学校图书馆被查阅。
学校可以公布论文(设计)的全部或部分内容。
保密的论文(设计)在解密后适用本规定。
作者签名:指导教师签名:日期:日期:注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。
3.附件包括:任务书、开题报告、外文译文、译文原文(复印件)。
4.文字、图表要求:1)文字通顺,语言流畅,书写字迹工整,打印字体及大小符合要求,无错别字,不准请他人代写2)工程设计类题目的图纸,要求部分用尺规绘制,部分用计算机绘制,所有图纸应符合国家技术标准规范。
图表整洁,布局合理,文字注释必须使用工程字书写,不准用徒手画3)毕业论文须用A4单面打印,论文50页以上的双面打印4)图表应绘制于无格子的页面上5)软件工程类课题应有程序清单,并提供电子文档5.装订顺序1)设计(论文)2)附件:按照任务书、开题报告、外文译文、译文原文(复印件)次序装订3)其它前言单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域随着计算机技术的发展及工业自动化水平的提高, 在许多场合采用单机控制已不能满足现场要求,因而必须采用多机控制的形式,而多机控制主要通过多个单片机之间的串行通信实现。
单片机实现双机通信自己的

单片机实现双机通信自己的单片机是一种集成电路芯片,可以实现各种功能。
双机通信是指两台或多台计算机通过网络或其他方式进行数据传输和通信的过程。
在很多应用中,需要使用单片机实现双机通信,以实现数据传输和信息交换等功能。
单片机实现双机通信的基本原理是通过通信端口(例如串口或网络接口等)进行数据的发送和接收。
在这个过程中,需要使用一些通信协议来规定数据的格式和传输的方式。
下面是一种基于串口通信的单片机双机通信的实现方法。
首先,我们需要确定通信的硬件配置。
通常情况下,可以通过串口连接两台单片机,其中一台设置为发送方,另外一台设置为接收方。
发送方将待发送的数据通过串口发送出去,接收方则接收这些数据。
在单片机程序代码的编写方面,我们需要首先配置串口的通信参数,例如波特率、数据位、停止位、奇偶校验等。
这些参数需要在发送方和接收方进行一致配置,以保证数据的正确传输。
接下来,我们需要实现发送和接收的程序。
首先,发送方需要将待发送的数据存储在发送缓冲区中,然后通过串口将数据发送出去。
接收方则需要实时监听串口接收缓冲区中是否有数据到达,并将接收到的数据存储在接收缓冲区中。
另外,为了保证数据的正确传输,通常还要实现一些数据校验机制,例如奇偶校验、循环冗余校验(CRC)等。
这些校验机制可以用于检测和纠正数据传输中的错误。
在程序编写的过程中,还需要考虑到程序的稳定性和容错性。
例如,在发送方发送数据时,可能会遇到发送缓冲区已满的情况,此时需要实现相应的处理机制,例如等待一段时间后再次发送。
同样,在接收方接收数据时,也可能会遇到接收缓冲区溢出的情况,此时需要及时处理,以避免数据的丢失。
最后,在实际应用中,还需要考虑一些高级的功能,例如数据压缩、加密、数据传输速度的控制等。
这些功能可以根据具体的需求进行实现。
总之,单片机实现双机通信是一项复杂的任务,需要考虑到硬件和软件两个方面的因素。
在程序编写的过程中,需要考虑到通信参数的配置、发送和接收的程序编写、数据校验、稳定性和容错性等方面的问题。
基于51单片机的多机通信系统设计

基于51单片机的多机通信系统设计多机通信系统是指通过一台主机与多台从机之间进行数据交互和通信的系统。
在本设计中,我们将使用51单片机实现一个基于串行通信的多机通信系统。
系统硬件设计如下:1.主机:使用一个51单片机作为主机,负责发送数据和接收数据。
2.从机:使用多个51单片机作为从机,每个从机负责接收数据和发送数据给主机。
3.串口:主机和从机之间通过串口进行通信。
我们可以使用RS232标准通信协议。
系统软件设计如下:1.主机设计:a.初始化串口:设置串口参数,如波特率、数据位、停止位等。
b.发送数据:将需要发送的数据存储在发送缓冲区中,通过串口发送给从机。
c.接收数据:接收从机发送的数据,并存储在接收缓冲区中。
2.从机设计:a.初始化串口:设置串口参数,如波特率、数据位、停止位等。
b.接收数据:接收主机发送的数据,并存储在接收缓冲区中。
c.发送数据:将需要发送的数据存储在发送缓冲区中,通过串口发送给主机。
系统工作流程如下:1.主机启动,执行初始化操作,包括初始化串口。
2.从机启动,执行初始化操作,包括初始化串口。
3.主机发送数据给从机:主机将需要发送的数据存储在发送缓冲区中,通过串口发送给从机。
4.从机接收并处理数据:从机接收主机发送的数据,并存储在接收缓冲区中,对接收到的数据进行处理。
5.从机发送数据给主机:从机将需要发送的数据存储在发送缓冲区中,通过串口发送给主机。
6.主机接收并处理数据:主机接收从机发送的数据,并存储在接收缓冲区中,对接收到的数据进行处理。
7.主机和从机循环执行步骤3-6,实现多机之间的数据交互和通信。
多机通信系统的设计考虑到以下几个方面:1.硬件设计:需要合理选择单片机和串口的类型和参数,确保系统的稳定性和可靠性。
2.软件设计:需要设计适应系统需求的通信协议和数据处理提取方法,保证数据的准确性和完整性。
3.通信协议:需要定义主机和从机之间的通信协议,包括数据的格式、传输方式等,以便实现正确的数据交互。
基于单片机的双机串行通信

基于单片机的双机串行通信Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】河南机电高等专科学校2015-2016学年第1学期通信实训报告系别:电子通信工程系班级: xxxxxx学号: 13xxxxxxxxx姓名: xxxxxxx2015年12月基于51单片机的双机串行通信摘要:串行通信是单片机的一个重要应用,本次课程设计就是要利用单片机来完成一个系统,实现爽片单片机床航通信,通信的结果使用数码管进行显示,数码管采用查表方式显示,两个单片机之间采用RS-232进行双击通信。
在通信过程中,使用通信协议进行通信。
关键字:通信双机一、总体设计1设计目的1.通过设计相关模块充分熟悉51单片机的最小系统的组成和原理;2.通过软件仿真熟悉keil和proteus的配合使用;3.通过软件编程熟悉51的C51编程规范;4.通过实际的硬件电路搭设提高实际动手能力。
2.设计要求:两片单片机之间进行串行通信,A机将0x06发送给B机,在B机的数码管上静态显示1,B机将0~f动态循环发送到A机,并在其数码管上显示。
3.设计方案:软件部分,通过通信协议进行发送接收,A机先送0x06(B机数码管显示1)给B机(B机静态显示),当从机接收到后,向B机发送代表0-f 的数码管编码数组。
B收到0x06后就把数码表TAB[16]中的数据送给从机。
二、硬件设计单片机串行通信功能计算机与外界的信息交换称为通信,常用的通信方式有两种:并行通信和串行通信。
51单片机用4个接口与外界进行数据输入与数据输出就是并行通信,并行通信的特点是传输信号的速度快,但所用的信号线较多,成本高,传输的距离较近。
串行通信的特点是只用两条信号线(一条信号线,再加一条地线作为信号回路)即可完成通信,成本低,传输的距离较远。
51单片机的串行接口是一个全双工的接口,它可以作为UART(通用异步接受和发送器)用,也可以作为同步移位寄存器用。
单片机双机通信实验报告

单片机双机通信实验报告
实验目的:
1. 了解单片机之间的串口通信原理;
2. 掌握单片机之间的双机通信方法;
3. 实现单片机之间的数据互相传输。
实验器材:
1. 单片机开发板(两块);
2. USB转串口模块(两个);
3. 杜邦线若干;
4. 电脑。
实验步骤:
首先,将单片机开发板和USB转串口模块进行连接,具体的连接方法如下:
1. 将USB转串口模块的TXD引脚连接到单片机开发板的RXD引脚上;
2. 将USB转串口模块的RXD引脚连接到单片机开发板的TXD引脚上;
3. 将USB转串口模块的GND引脚连接到单片机开发板的GND引脚上;
4. 将USB转串口模块的VCC引脚连接到单片机开发板的VCC引脚上。
接下来的步骤如下:
1. 打开两台电脑上的串口调试助手软件,并分别将波特率设置为相同的数值(例如9600);
2. 在一台电脑上,发送数据给另一台电脑。
具体的操作是在串口调试助手软件上输入要发送的数据,然后点击发送按钮;
3. 在另一台电脑上,接收来自第一台电脑发送的数据。
具体的操作是在串口调试助手软件上点击接收按钮,然后可以看到接收到的数据。
实验结果:
通过实验可以看到,单片机之间成功地实现了数据的双向传输。
一台单片机发送的数据可以被另一台单片机接收到。
实验总结:
本实验通过串口通信的方式实现了单片机之间的双机通信。
通过这种方式,可以方便地实现单片机之间的数据互相传输,可以用于各种应用场景,如传感器与控制器之间的数据传输等。
同时要注意,串口通信的波特率要设置一致,否则数据将无法正确接收。
基于单片机的双机通信实训报告

一.设计方案根据题目分析可知硬件电分为主机模块和从机模块。
主机模块中包含单片机子模块、lcd1602显示子模块和矩阵键盘模块,从机模块则包括单片机子模块、LED显示模块。
在主模块中由AT89C51单片机担任主机,LCD1602担任显示设备和由4位独立按键做矩阵键盘。
在整个系统中有一个从机模块,有一片AT89C51单片机担任从机模块的控制模块,串口采用单工及异步通信方式。
整个硬件结构原下图所示。
主机从机二.硬件分析(1)控制模块控制模块采用AT89C51作为主控芯片,11.0592MHZ的晶振频率作为时钟震荡电路。
基本电路图如下所示。
仿真图由于在protues里面,单片机内部默认自带晶振,所以不需要再连接振荡电路。
控制模块原理图(2)显示模块采用LCD1602作为显示模块,LCD1602用来显示当前从机LED的状态。
仿真图如下所示:仿真图在画原理图时,由于没有LCD1602的封装。
所以,本人直接用16跟引脚的排针代替。
然后在给相应的引脚表上网络位口。
但是再画PCB,必须控制好原件之间的距离,以免导致制版时,元件位置冲突。
原理图如下所示:原理图(3)矩阵键盘模块矩阵键盘用来给单片机输入一个电平值,然后再通过主机CPU发送给从机,最后从机CPU接收,并通过LED显示出结果。
当按键按下,相当于给主机CPU 送入一个低电平,主机再把这个电平值发送给从机。
因为LED是采用共阳连接的方式,所以可以点亮LED。
矩阵键盘仿真图,以及原理图如下所示:仿真图原理图(4)LED显示模块LED显示模块,主要用来显示主机送给从机的电平值是高电平还是低电平,同时也可以用来检测,整个通信系统是否能够正常工作。
为了整个电路简化,以及效果更明显,所以决定采用共阳连接的方式。
LED显示模块的仿真图,以及原理图如下所示:仿真图原理图三.软件分析根据题目分析可知硬件电分为主机模块和从机模块。
AT89C51单片机担任主机模块和从机模块的控制模块,串口采用单工及异步通信方式。
基于单片机的双机串行通信课程设计

基于A789C51单片机的双机串行通信课程设计一、总体设计1设计目的1.通过设计相关模块充分熟悉A789C51单片机的最小系统的组成和原理;2.通过软件仿真熟悉keil和proteus的配合使用;3.通过软件编程熟悉A789C51的CA789C51编程规范;4.通过实际的硬件电路搭设提高实际动手能力。
2.设计要求:两片单片机之间进行串行通信,A机将0x06发送给B机,在B机的数码管上静态显示1,B机将0~f动态循环发送到A机,并在其数码管上显示。
3.设计方案:软件部分,通过通信协议进行发送接收,A机先送0x06(B机数码管显示1)给B机(B机静态显示),当从机接收到后,向B机发送代表0-f的数码管编码数组。
B收到0x06后就把数码表TAB[16]中的数据送给从机。
二、硬件设计单片机串行通信功能图(52)计算机与外界的信息交换称为通信,常用的通信方式有两种:并行通信和串行通信。
A789C51单片机用4个接口与外界进行数据输入与数据输出就是并行通信,并行通信的特点是传输信号的速度快,但所用的信号线较多,成本高,传输的距离较近。
串行通信的特点是只用两条信号线(一条信号线,再加一条地线作为信号回路)即可完成通信,成本低,传输的距离较远。
A789C51单片机的串行接口是一个全双工的接口,它可以作为UART(通用异步接受和发送器)用,也可以作为同步移位寄存器用。
A789C51单片机串行接口的结构如下:(1)数据缓冲器(SBUF)接受或发送的数据都要先送到SBUF缓存。
有两个,一个缓存,另一个接受,用同一直接地址99H,发送时用指令将数据送到SBUF即可启动发送;接收时用指令将SBUF中接收到的数据取出。
(2)串行控制寄存器(PCON)SCON用于串行通信方式的选择,收发控制及状态指示,各位含义如下:SM0,SM1:串行接口工作方式选择位,这两位组合成00,01,10,11对应于工作方式0、1、2、3。
串行接口工作方式特点见下表SM2:多机通信控制位。
单片机双机之间的串行通讯设计报告

单片机双机之间的串行通讯设计报告摘要:本文介绍了一种基于单片机的双机之间的串行通讯设计。
该设计使用两个单片机,通过串行通信协议进行数据传输。
通讯过程中,两台单片机之间通过数据线连接,并使用中断方式进行数据接收和发送。
同时,本文还介绍了串行口工作方式 0 的应用,以及如何使用移位寄存器进行串行口扩展。
通过该设计,可以实现两台单片机之间的高速数据传输,并且具有良好的稳定性和可靠性。
关键词:单片机,串行通讯,中断方式,移位寄存器,串行口扩展一、引言串行通讯是计算机系统中常用的一种数据传输方式,它可以实现不同设备之间的数据传输。
在单片机应用中,串行通讯也是一种常见的数据传输方式。
本文介绍了一种基于单片机的双机之间的串行通讯设计,该设计使用两个单片机通过串行通信协议进行数据传输。
本文还介绍了串行口工作方式 0 的应用,以及如何使用移位寄存器进行串行口扩展。
通过该设计,可以实现两台单片机之间的高速数据传输,并且具有良好的稳定性和可靠性。
二、设计原理该串行通讯设计使用两个单片机,分别为发送单片机和接收单片机。
发送单片机将数据通过串行口发送到接收单片机,接收单片机再将接收到的数据进行处理。
两台单片机之间通过数据线连接,并使用中断方式进行数据接收和发送。
在串行通讯中,数据是通过串行口进行传输的。
串行口工作方式0 是一种常见的串行口工作方式,它使用移位寄存器进行数据接收和发送。
在移位寄存器中,数据被移位到寄存器中进行传输,从而实现了数据的串行传输。
三、设计实现1. 硬件设计在该设计中,发送单片机和接收单片机分别使用一个串行口进行数据传输。
发送单片机将数据通过串行口发送到接收单片机,接收单片机再将接收到的数据进行处理。
两台单片机之间通过数据线连接,并使用中断方式进行数据接收和发送。
硬件设计主要包括两个单片机、串行口、数据线和中断控制器。
其中,两个单片机分别拥有自己的串行口,并且都能够接收和发送数据。
数据线将两台单片机连接在一起,中断控制器用于处理数据的接收和发送。
基于51单片机的双机串行通信设计组单片机课程设计

基于51单片机的双机串行通信设计一、设计任务设计要求:两个AT89C51单片机使用串口进行通信。
1)1机发送,二机接收时。
使用1机发送一个数字0xAA给2机。
2)如果2机收到数据后要给1机回复,回复0xBB。
3)1机收到回复后要下发数据,下发的同时要将数据显示出来,下发的数据通过4*4的矩阵键盘产生,可以由用户进行控制。
4)2机收到后将这些数值显示出来,一次传输完毕要回复0x00。
可以使用点阵显示或者数码管显示或者 LCD显示。
二、硬件设计1、单片机串行通信功能AT89C51计算机与外界的信息交换称为通信,常用的通信方式有两种:并行通信和串行通信。
51单片机用4个接口与外界进行数据输入与数据输出就是并行通信,并行通信的特点是传输信号的速度快,但所用的信号线较多,成本高,传输的距离较近。
串行通信的特点是只用两条信号线(一条信号线,再加一条地线作为信号回路)即可完成通信,成本低,传输的距离较远。
51单片机的串行接口是一个全双工的接口,它可以作为UART(通用异步接受和发送器)用,也可以作为同步移位寄存器用。
51单片机串行接口的结构如下:(1)数据缓冲器(SBUF)接受或发送的数据都要先送到SBUF缓存。
有两个,一个缓存,另一个接受,用同一直接地址99H,发送时用指令将数据送到SBUF即可启动发送;接收时用指令将SBUF中接收到的数据取出。
(2)串行控制寄存器(PCON)SCON用于串行通信方式的选择,收发控制及状态指示,各位含义如下:SM0,SM1:串行接口工作方式选择位,这两位组合成00,01,10, 11对应于工作方式0、1、2、3。
串行接口工作方式特点见下表SM2:多机通信控制位。
REN:接收允许控制位。
软件置1允许接收;软件置0禁止接收。
TB8:方式2或3时,TB8为要发送的第9位数据,根据需要由软件置1或清0。
RB9:在方式2或3时,RB8位接收到的第9位数据,实际为主机发送的第9位数据TB8,使从机根据这一位来判断主机发送的时呼叫地址还是要传送的数据。
基于51单片机的双机通信

5.1.1、机械特性: 、机械特性
RS-232C接口规定使用 针连接 接口规定使用25针连接 接口规定使用 器,连接器的尺寸及每个插针的排列位 置都有明确的定义。 置都有明确的定义。
5.1.2、功能特性 、
5.1.3、过程特性 、 过程特性规定了信号之间的时序关系, 过程特性规定了信号之间的时序关系,以便正确地 接收和发送数据 。
4、波特率的计算 波特率的计算
方式0的波特率 = fosc/12 方式 的波特率 方式2的波特率 ( 方式 的波特率 =(2SMOD/64)· fosc ) 方式1的波特率 ( 溢出率) 方式 的波特率 =(2SMOD/32)·(T1溢出率) ) ( 溢出率 方式3的波特率 ( 溢出率) 方式 的波特率 =(2SMOD/32)·(T1溢出率) ) ( 溢出率
异步通信的数据格式 :
异步通信的特点: 异步通信的特点:不要求收发双方时钟的 严格一致,实现容易,设备开销较小, 严格一致,实现容易,设备开销较小,但 每个字符要附加2~ 位用于起止位 位用于起止位, 每个字符要附加 ~3位用于起止位,各帧 之间还有间隔,因此传输效率不高。 之间还有间隔,因此传输效率不高。
双 机 通 信
●计算机串行通信基础 ● 80C51的串行口 ●单片机串行口编程应用举例
一、计算机串行通信基础
● 计算机通信是指计算机与外部设备或计算机与 计算机之间的信息交换。 计算机之间的信息交换。 通信有并行通信和串行通信两种方式。 ● 通信有并行通信和串行通信两种方式。
1.1并行通信: 并行通信: 并行通信
TXD SBUF
TH1 TL1 1
控制门 发送控制器
÷16
TI
去串口中断
≥1
A
基于AT89C51单片机的双机串行通信设计教材

编号1 单位代码学号分类号密级课程设计基于AT89C51单片机的双机串行通信设计院(系)名称工学院机械系专业名称机械设计制造及其自动化学生姓名指导教师2014年11 月10日前言单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域随着计算机技术的发展及工业自动化水平的提高, 在许多场合采用单机控制已不能满足现场要求,因而必须采用多机控制的形式,而多机控制主要通过多个单片机之间的串行通信实现。
串行通信作为单片机之间常用的通信方法之一, 由于其通信编程灵活、硬件简洁并遵循统一的标准, 因此其在工业控制领域得到了广泛的应用。
在测控系统和工程应用中,常遇到多项任务需同时执行的情况,因而主从式多机分布式系统成为现代工业广泛应用的模式。
单片机功能强、体积小、价格低廉、开发应用方便,尤其具有全双工串行通讯的特点,在工业控制、数据采集、智能仪器仪表、家用电器方面都有广泛的应用。
同时,IBM-PC机正好补充单片机人机对话和外围设备薄弱的缺陷。
各单片机独立完成数据采集处理和控制任务,同时通过通信接口将数据传给PC机,PC机将这些数据进行处理、显示或打印,把各种控制命令传给单片机,以实现集中管理和最优控制。
串行通信是单片机的一个重要应用,本次课程设计就是要利用单片机来完成一个系统,实现爽片单片机床航通信,通信的结果使用数码管进行显示,数码管采用查表方式显示,两个单片机之间采用RS-232进行双击通信。
在通信过程中,使用通信协议进行通信。
在测控系统和工程应用中,常遇到多项任务需同时执行的情况,因而主从式多机分布式系统成为现代工业广泛应用的模式。
单片机功能强、体积小、价格低廉、开发应用方便,尤其具有全双工串行通讯的特点,在工业控制、数据采集、智能仪器仪表、家用电器方面都有广泛的应用。
同时,IBM-PC 机正好补充单片机人机对话和外围设备薄弱的缺陷。
各单片机独立完成数据采集处理和控制任务,同时通过通信接口将数据传给PC机,PC机将这些数据进行处理、显示或打印,把各种控制命令传给单片机,以实现集中管理和最优控制。
基于单片机的双机通信(优.选)

基于单片机的双机通信[摘要]双机通信是单片机的一个重要应用。
本次课程设计就是要利用单片机来完成一个系统,实现两个单片机之间的有序通信。
本文详细介绍了关于基于单片机AT89C51实现的双机之间的通信的设计。
软件部分采用C语言编程实现接收部分和发射部分的功能,用Protues进行仿真。
软件设计完成后,将程序烧入单片机。
通信的结果实用数码管进行显示,数码管采用查表方式显示。
在通信过程中,使用通信协议进行通信。
[关键词]51单片机;串行通信;接口Two-machine communication based on single chip[Abstract]Dual machine communication is an important application of single chip. This course is designed to using single chip computer to complete a system, realize the orderly communication between two single-chip microcomputer. This paper introduces the realization based on single-chip microcomputer AT89C51 about the dual machine for communication between the design. Software part adopts the C programming language realization receiving part and emission, part of the Protues function, through simulation. The software design is completed, the procedure spread microcontroller. Communication results and practical to display, digital digital tube pipe, adopting look-up table display. In communication process, USES communication protocol to communicate.[Key words]51 SCM; serial communication; Interface目录基于单片机的双机通信 (I)Two-machine communication based on single chip (II)绪论 (4)1.课题背景 (5)1.1 双机通信简介 (5)1.1.1 双机通信接口的基本特点 (5)1.2 双机通信原理 (6)1.3 系统网络协议 (6)2.设计方案 (8)3.单片机与通信芯片介绍 (9)3.1 单片机技术介绍 (9)3.2 MAZ232芯片 (13)3.3 4×4键盘介绍 (14)3.3.1 4×4矩阵键盘工作原理 (14)3.3.2数码动态扫描显示电路 (14)3.4数码管工作原理 (15)4.设计步骤 (17)4.1 Keil和Proteus介绍和联调 (17)4.1.1 Proteus的介绍 (17)4.1.2 Keil的介绍 (18)4.2 软件设计 (19)4.3 硬件设计 (19)结论 (20)致谢 (21)参考文献 (22)附录I (23)附录II (30)附录III (31)绪论单片机作为微型计算机的一个分支,具有功能强、体积小、应用灵活等诸多优点,在工业控制、仪器仪表、通信、家用电器和国防科技等各个领域得到广泛的应用。
基于PIC单片机的双机通信数字电压表 文献综述

毕业设计(论文)文献综述毕业设计(论文)题目基于PIC单片机的双机通信数字电压表文献综述题目pic单片机和数字电压表的研究学院理学院专业光信息科学与技术专业姓名xx班级09075312学号09075363指导教师xxpic单片机的研究1、前言:在当今社会中,各种用途的电量的测量都很重要,其中电压作为最基本的测量量之一起着举足轻重的作用,被广泛运用于学校教学,科学研究和工业生产。
随着电子技术的不断发展,在数字化、智能化、科技化、信息化为主的今天。
数字电压表已经成为发展主要趋势[1]。
数字电压表以高精度微处理器进行运算控制,配合不同的互感器可满足可各种测量量程的要求,可对电压进行高精度的显示、控制及变送输出。
数字电压表的功能特点[2]:●多重保护、隔离设计、抗干扰能力强、可靠性高●良好的软件平台,具备二次开发能力,以满足特殊的功能要求●具有自校准、人工校准和对传感器修正的功能有些数字电压表甚至有完善的网络通讯功能,与各种带串行输入/输出的设备进行双向通讯,组成网络控制系统[3]。
而传统的指针式电压表虽然在测量微小信号和连续测量方面有些微优势但是其精度低、功能单一,不能满足数字化、信息化时代的要求,采用PIC单片机的数字电压表具有精度高、抗干扰能力强、可扩展性强、集成方便等优点,还可以与PC进行实时通信[4]。
因此相对于传统的指针电压表而言拥有无可比拟的优势,发展前景良好。
2、主题:数字电压表作为数字技术的成功应用,发展相当快。
数字电压表(Digital V olt Me-ter,DVM),以其功能的齐全、精度高、灵敏度高、显示直观等突出优点深受用户欢迎。
特别是以A/D转换器为代表的集成电路为支柱,使DVM向着多功能化、小型化、智能化方向发展。
DVM应用单片机控制,组成智能仪表;与计算机接口,组成自动测试系统[5]。
现代数字电压表按测量功能可分为直流数字电压表和交流数字电压表。
数字电压表一般由模拟部分和数字部分组成,模拟部分主要功能是获取电压并将其转换为相应的数字量,数字部分完成逻辑控制、译码和显示等功能[6]。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基于单片机的双机通信[摘要]双机通信是单片机的一个重要应用。
本次课程设计就是要利用单片机来完成一个系统,实现两个单片机之间的有序通信。
本文详细介绍了关于基于单片机AT89C51实现的双机之间的通信的设计。
软件部分采用C语言编程实现接收部分和发射部分的功能,用Protues进行仿真。
软件设计完成后,将程序烧入单片机。
通信的结果实用数码管进行显示,数码管采用查表方式显示。
在通信过程中,使用通信协议进行通信。
[关键词]51单片机;串行通信;接口Two-machine communication based on single chip[Abstract]Dual machine communication is an important application of single chip. This course is designed to using single chip computer to complete a system, realize the orderly communication between two single-chip microcomputer. This paper introduces the realization based on single-chip microcomputer AT89C51 about the dual machine for communication between the design. Software part adopts the C programming language realization receiving part and emission, part of the Protues function, through simulation. The software design is completed, the procedure spread microcontroller. Communication results and practical to display, digital digital tube pipe, adopting look-up table display. In communication process, USES communication protocol to communicate.[Key words]51 SCM; serial communication; Interface目录基于单片机的双机通信 (I)Two-machine communication based on single chip (II)绪论 (4)1.课题背景 (5)1.1 双机通信简介 (5)1.1.1 双机通信接口的基本特点 (5)1.2 双机通信原理 (6)1.3 系统网络协议 (6)2.设计方案 (8)3.单片机与通信芯片介绍 (9)3.1 单片机技术介绍 (9)3.2 MAZ232芯片 (12)3.3 4×4键盘介绍 (13)3.3.1 4×4矩阵键盘工作原理 (13)3.3.2数码动态扫描显示电路 (14)3.4数码管工作原理 (15)4.设计步骤 (16)4.1 Keil和Proteus介绍和联调 (16)4.1.1 Proteus的介绍 (16)4.1.2 Keil的介绍 (17)4.2 软件设计 (18)4.3 硬件设计 (18)结论 (19)致谢 (20)参考文献 (21)附录I (22)附录II (29)附录III (30)绪论单片机作为微型计算机的一个分支,具有功能强、体积小、应用灵活等诸多优点,在工业控制、仪器仪表、通信、家用电器和国防科技等各个领域得到广泛的应用。
随着集成电路技术的不断发展,单片机的性能也在不断的提高,其应用的范围必将越来越宽广。
然而,随着单片机在工业自动化控制、智能仪器仪表中的广泛应用,单机已经逐渐不能满足需要,双机协同工作已经成为一个重要的发展趋势,双机应用的关键就在于双机之间的互相通讯、互传数据信息。
单片机和计算机的共同发展下,单片机的应用从独立的单片机向网络发展,由计算机和单片机构成的双机网络系统也是单片机技术发展的一个方向。
单片机双机通信是指由两台单片机组成的网络结构,可以通过串行通信方式实现对某一过程的最终控制。
随着计算机技术的发展,双机通讯技术也在不断的发展,现在发展比较成熟的还有光纤通信等。
由于计算机的飞速发展和控制系统的复杂化,双机机通信已经越来越成为人们热门的话题之一单片机双机机通信是指由两台单片机组成的网络结构,可以通过串行通信方式共同实现对某一过程的最终控制。
目前,单片机多机通信的形式较多,但通常可分为星型、环型、串行总线型和主从式多机型四种。
随着单片机和计算机技术的不断发展,单片机的应用也从独立的单机向网络发展。
由计算机和单片机构成的多机网络系统已成为单片机技术发展的一个方向。
二者的结合,充分发挥单片机在实时数据采集和数据管理上的优点。
单片机在计算机的网络通讯与数据传输、工业自动化过程的实时控制和数据处理等都有广泛地应用,已渗透到我们生活的各个领域。
许多应用都涉及到单片机双机通信。
然而.单片机对网络数据的处理方式不同于通用计算机系统.尤其是有的单片机只提供2位的数据收发接口,这在一定程度上阻碍了单片机在网络方面的应用。
因此,采用单片机技术与计算机网络技术相结合的办法,对单片机双机通信系统进行研究.在设计单片机网络的通信协议的基础上,系统网络拓扑结构采用总线型.网络接El电路采用端El转发的形式,实现了2位单片机双机通信。
1.课题背景1.1双机通信简介MCS-51系列单片机上有一个通用异步接收/发送器UART,通过引脚RXD[P3.O]和TXD[P3.1]可与外音B电路进行全双工的串行异步通信,发送数据时由TXD端送出,接收时数据由RXD端输入。
本文将具体介绍单片机串口的特点和编程方法,并且在最后给出一个实用的单片机与计算机通过串口通信的程序。
1.1.1双机通信接口的基本特点MCS-51单片机的串行端口有4种基本工作方式,通过编程设置,可以使其工作在任一方式,以满足不同场合的需要。
其中,方式0主要用于外接移位寄存器,以扩展单片机的I/O电路;工作方式1多用于双机之间或与外设电路的通信;方式2、3除有方式1的功能外,还可以作多机通信,以构成分布式多微机系统。
串行端口有两个控制寄存器SCON、PCON,用于设置工作方式、发送或接收的状态、特征位、数据传送波特率[每秒传送的位数]以及作为中断标志等。
串行端口有一个数据寄存器SBUF在特殊功能寄存器中的字节地址为99H,该寄存器为发送和接收所共用。
串行端口的波特率可以用程序来控制。
在不同工作方式中,由时钟振荡频率的分频值或由定时器T1的定时溢出时间确定,使用十分方便灵活。
1、串口控制寄存器(1)方式1输入:在(REN)=1时,串行口采样RXD引脚,当采样到1至O的跳变时,确认是串行发送来的一帧数据的开始位0,从而开始接收一帧数据。
只有当8位数据接收完,并检测到高电平停止位后,只有满足①(R1)=0;②(SM2)=0或接收到的第9位数据为1时,停止位才进入RB8,8位数据才能进入接收寄存器,并由硬件置位中断标志RI;否则信息丢失。
所以在方式1接收时,应先用软件清零RI和SM2标志。
(2)方式2方式2为固定波特率的11位UART方式。
它比方式1增加了一位可程控为1或0的第9位数据。
输出:发送的串行数据由TXD端输出一帧信息为11位,附加的第9位来自SCON 寄存器的TB8位,用软件置位或复位。
它可作为多机通讯中地址/数据信息的标志位,也可以作为数据的奇偶校验位。
当CPU执行一条数据写入SUBF的指令且TI=0时,就启动发送器发送。
发送一帧信息后,置位中断标志TI。
输入:在(REN)=1时,串行口采样RXD引脚,当采样到1至O的跳变时,确认是串行发送来的一帧数据的开始位0,从而开始接收一帧数据。
在接收到附加的第9位数据后,当满足①(RI):0;②(SM2)=0或接收到的第9位数据为1时,第9位数据才进入RB8,8位数据才能进入接收寄存器,并由硬件置位中断标志Ri;否则信息丢失。
且不置位RI。
(3)工作方式3方式3为波特率可变的11位UART方式。
除波特率外,其余与方式2相同。
波特率的选择如前所述,在串行通讯中,收发双方的数据传送率(波特率)要有一定的约定。
在MCS-51串行口的四种工作方式中,方式0和2的波特率是固定的,而方式1和3的波特率是可变的,由定时器T1的溢出率控制。
1.方式O:方式0的波特率固定为主振频率的1/12。
2.方式2:方式2的波特率由PCON中的选择位SMOD来决定,可表示为:波特率=2sMoD×fosc/64也就是当SMOD=1时,波特率为1/32×fosc,当SMOD=0时,波特率为1/64×fosc。
3.方式1和方式3定时器T1作为波特率发生器,其公式如下:波特率=2SMOD/32×定时器T1溢出率T1溢出率=T1计数率/产生溢出所需的周期数式中T1计数率取决于它工作在定时器状态还是计数器状态。
当工作于定时器状态时,T1计数率为Fosc/2:当工作于计数器状态时,T1计数率为外部输入频率,此频率应小于Fosc/24。
产生溢出所需周期与定时器T1的工作方式、T1的预置值有关。
定时器T1工作于方式O:溢出所需周期数=8192-×定时器T1工作于方式1:溢出所需周期数=65536-X定时器T1工作于方式2:溢出所需周期数=256-X因为方式2为自动重装入初值的8位定时器/计数器模式,所以用它来做波特率发生器最恰当。
这种方式下,T1的溢出率[次/秒]计算式可以表示为:T1溢出率=Fsoc/12[256-X]1.2双机通信原理双机通讯对单片机而言意义重大,不但可以实现将单片机的数据传输到计算机端,而且也能实现计算机对单片机的控制。
由于其所需电缆线少,接线简单,所以在较远距离传输中,得到了广泛的运用。
1.3系统网络协议通信协议是通信设备在通信前的约定。
单片机、计算机有了协议这种约定,通信双方才能明白对方的意图,以进行下一步动作。
假定我们需要在PC机与单片机之间进行通信,在双方程式设计过程中,有如下约定:0xA1:单片机读取P0端口数据,并将读取数据返回PC机;0xA2:单片机从PC机接收一段控制数据;0xA3:单片机操作成功信息。
在系统工作过程中,单片机接收到PC机数据信息后,便查找协议,完成相应的操作。
当单片机接收到0xA1时,读取P0端口数据,并将读取数据返回PC机;当单片机接收到0xA2时,单片机等待从PC机接收一段控制数据;当PC接收到0xA3时,就表明单片机操作已经成功。
