易燃易爆场所防雷装置及防静电接地装置检测技术要求规范
建筑物防雷装置检测技术规范(GBT21431-2015)
注：接地的目的是：a.使连接到地的导体具有等于或 近似于大地（或代替大地的导电体）的电位；b.引导入地 电流流入和流出大地（或代替大地的导电体）。
接地的种类
1、防雷接地：（30，10，10Ω）
为把雷电迅速引入大地，以防止雷害为目的的接地。 防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻 应符合其最小值要求。
5.插入损耗
由于在传输系统中插入了一个SPD所引 起的损耗。它是在SPD插入前传递到后面的 系统部分的功率与SPD插入后传递到同一部 分的功率之比。插入损耗通常以dB（分贝） 表示。
6.耐冲击电压额定值Uw
220/380V三相系统各种设备耐冲击过电压额定值
设备的位置
耐冲击过电压类别 耐冲击电压额定值
建筑物防雷装置检测技术规范 （GB/T 21431-2015）
甘肃无为防雷技术有限责任公司 2018年12月
（李磊：13893428204）
●了解内容
建筑物与构筑物
所谓构筑物就是不具备、不包含或不 提供人类居住功能的人工建造物，比如水 塔、水池、过滤池、澄清池、沼气池等。
一般具备、包含或提供人类居住功能 的人工建造物称为建筑物 。
7.1 等电位连接的基本要求 1) 62305-3中：钢结构的电气连续性由焊接、
夹接、搭接和绑扎来保证，重叠部分为Φ的20倍。 2)在自然连接不能获得电气连续性的地方，
采用导线连接 3)在用导线连接不可行的地方，采用SPD连
接
7.2 等电位连接的检查和测试 62305中规定：电气连续性测试，最上部和地
2、交流工作接地 （4Ω）
将电力系统中的某一点，直接或经特殊设备与大地作金属连接。 工作接地主要指的是变压器中性点或中性线（N线）接地。N线必须 用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线端子 一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地 系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连 接。
防雷装置安全检测技术规范GBT21431-2008
防雷装置安全检测技术规范范围本标准规定了防雷装置的检测项目、检测要求和方法、检测周期、检测程序和检测数据整理。
本标准适用于防雷装置的检测。
高压电力输配电线路、大中型高压变电所防雷装置的检测及离岸飞行器、离岸船舶的防雷装置的检测尚应符合现行国家有关标准的规定。
规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修正版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
—接地系统的土壤电阻率、接地阻抗和地面电位测量导则第部分常规测量低压配电系统的电涌保护器（）第部分性能要求和试验方法—建筑物防雷设计规范（年版）—电子计算机机房设计规范—建筑电气工程施工质量验收规范—建筑与建筑群综合布线系统工程验收规范—：建筑物防雷第部分通则——：建筑物防雷第部分通则第分部分：指南—防雷装置的设计、安装、维护和检查—：雷击电磁脉冲防护第部分通则—：雷击电磁脉冲的防护第部分建筑物的屏蔽，内部等电位连接和接地—：连接至电信网络及信号网络的电涌保护器第部分性能要求和试验方法：过电压和过电流防护原则：用户大楼内电信装置的连接结构和接地术语和定义下列术语和定义适用于本标准。
防雷装置，接闪器、引下线、接地装置、电涌保护器及其他连接导体的总合。
外部防雷装置由接闪器、引下线和接地装置组成，主要用以防直击雷的防雷装置。
内部防雷装置除外部防雷装置外，所有其他附加设施均为内部防雷装置，主要用来减小和防护雷电流在需防护空间内所产生的电磁效应。
接闪器直接截受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。
引下线连接接闪器与接地装置的金属导体。
（接）地一种自然的或人工的电气连接，使电路或电气设备连接到大地或代替大地的某种较大的导电体。
注：对汽车、飞机、火箭等较大的移动体，不能与大地进行固定的接地，可把车身、机体代替大地，称为本体地（）。

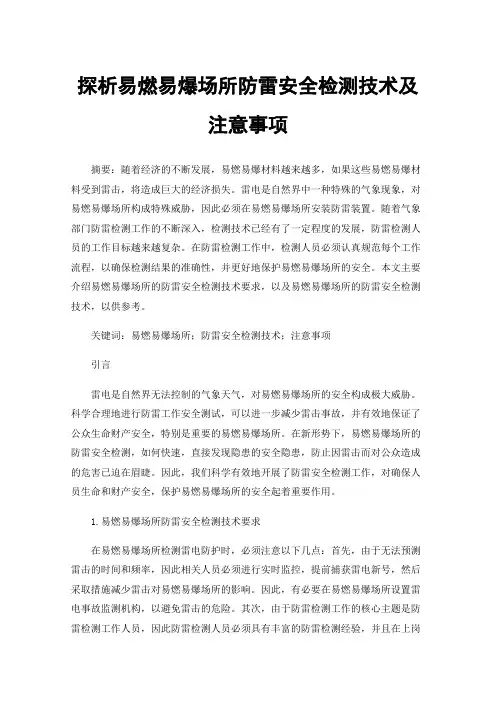

探析易燃易爆场所防雷安全检测技术及注意事项
探析易燃易爆场所防雷安全检测技术及注意事项摘要：随着经济的不断发展，易燃易爆材料越来越多，如果这些易燃易爆材料受到雷击，将造成巨大的经济损失。
雷电是自然界中一种特殊的气象现象，对易燃易爆场所构成特殊威胁，因此必须在易燃易爆场所安装防雷装置。
随着气象部门防雷检测工作的不断深入，检测技术已经有了一定程度的发展，防雷检测人员的工作目标越来越复杂。
在防雷检测工作中，检测人员必须认真规范每个工作流程，以确保检测结果的准确性，并更好地保护易燃易爆场所的安全。
本文主要介绍易燃易爆场所的防雷安全检测技术要求，以及易燃易爆场所的防雷安全检测技术，以供参考。
关键词：易燃易爆场所；防雷安全检测技术；注意事项引言雷电是自然界无法控制的气象天气，对易燃易爆场所的安全构成极大威胁。
科学合理地进行防雷工作安全测试，可以进一步减少雷击事故，并有效地保证了公众生命财产安全，特别是重要的易燃易爆场所。
在新形势下，易燃易爆场所的防雷安全检测，如何快速，直接发现隐患的安全隐患，防止因雷击而对公众造成的危害已迫在眉睫。
因此，我们科学有效地开展了防雷安全检测工作，对确保人员生命和财产安全，保护易燃易爆场所的安全起着重要作用。
1.易燃易爆场所防雷安全检测技术要求在易燃易爆场所检测雷电防护时，必须注意以下几点：首先，由于无法预测雷击的时间和频率，因此相关人员必须进行实时监控，提前捕获雷电新号，然后采取措施减少雷击对易燃易爆场所的影响。
因此，有必要在易燃易爆场所设置雷电事故监测机构，以避免雷击的危险。
其次，由于防雷检测工作的核心主题是防雷检测工作人员，因此防雷检测人员必须具有丰富的防雷检测经验，并且在上岗之前必须经过严格的考核。
由于防雷检测工作不能出现失误，因此在确认防雷检测人员的测试能力和资格证书后，才可以进行工作。
第三，在防雷检测过程中，有关人员应定期对易燃易爆场所进行检测，检测易燃易爆场所是否存在安全隐患，记录检测数据，并建立文件以确保易燃易爆场所的安全性。
江苏省防雷装置检测技术服务规范(试行)
江苏省防雷装置检测技术服务规范（试行）第一条为了规范全省防雷装置检测技术服务，维护用户的合法权益，提高服务质量和服务水平，依据《中华人民共和国气象法》、《气象灾害防御条例》、《江苏省气象灾害防御条例》、《防雷减灾管理办法》等法律法规，制定本规范。
第二条本规范适用于全省各级气象主管机构所属的防雷装置检测机构向社会开展的防雷装置检测技术服务。
本规范所指的防雷装置检测是对生产、储存易燃易爆物品的场所，计算机信息系统，通信和广播电视设施，电力设施，公共场所易遭受雷击的设施，以及国家建筑物防雷设计规范规定的其他一、二、三类防雷建（构）筑物，所安装的防雷、防静电装置的安全性能检测。
第三条本规范规定了防雷装置检测技术服务的基本要求，包括服务窗口、咨询服务、服务行为、服务环节、收费、用户回访、投诉处理、服务监督、廉洁自律、监督管理等主要内容。
第四条服务窗口应当设置服务标示牌，明示检测资质、服务指南、服务流程、咨询电话、投诉监督电话等，帮助用户了解服务内容和环节、收费依据和标准，设置用户意见簿、投诉监督信箱等。
第五条防雷装置检测机构应当向社会公布本单位的咨询服务电话以及邮件、信函、传真等联系方式，方便与用户的联系与沟通。
对于通过电话、邮件、信函、传真等渠道或上门的用户咨询，由咨询服务人员负责解释；对于无法当场回复的咨询，由咨询服务人员负责受理，详细记录咨询的问题及联系方式，并在3个工作日内答复用户。
第六条防雷装置检测机构开展技术服务时，从业人员应当着装整齐，佩戴工号标志或识别卡，出示工作证或者从业资格证书，行为举止符合职业工作要求，服务规范，文明用语。
第七条防雷装置检测机构接受委托时，应当告知用户防雷（静电）装置检测技术服务工作流程（附件1），与用户签订《防雷（静电）装置检测协议》（附件2）。
第八条防雷装置检测机构应当在双方约定的时间内，按照工作流程和相关技术规范的要求，开展防雷装置检测技术服务，并现场填写原始记录表（附件3）。
建筑物防雷装置检测技术规范(GBT21431-2015)
4.电涌保护器 SPD 用于限制暂态过电压和分流浪涌电流
的装置。它至少应包含一个非线性电压限 制元件。也称浪涌保护器。
◆关于SPD的参数 ●最大持续运行电压Ｕｃ 允许持久地施加在SPD上的最大交流电压有 效值或直流电压。其值等于额定电压。 在TN和TT系统中，Uc≥1.15Uo ，Uo是低压 系统相线对中性线的标称电压，在220/380V三 相系统中，Uo=220V 。
☆ 对大型地网（如发电厂等）接地电阻的测量，用电位降 法的原理，通过其它设备来产生大的测试电流，用电压 表测量P点的电压，经过计算，得出接地电阻。
5 防雷分区的检查
防雷区的划分应按照GB50057-2010第6.2.1 条的规定将需要防雷击电磁脉冲的环境划分为 LPZ0A、LPZ0B、LPZ1……LPZn+1区，防雷区 定义见GB50057-2010中第6.2.1条。在进行防 雷区的划分后，应检查防雷工程设计中LPZ的划 分是否符合标准。
●本规范适用范围
本标准规定了建筑物防雷装置的检测项目、 检测要求和方法、检测周期、检测程序和检测数 据整理。
本标准适用于建筑物防雷装置的检测。以下 情况不属于本标准的范围： 铁路系统； 车辆、船舶、飞机及离岸装置； 地下高压管道；与建筑物不相连的管道、电力线 和通信线。
●重点术语
1.接地 一种有意或非有意的导电连接，由于
6 雷电电磁脉冲屏蔽
6.1 建筑物和线路的屏蔽要求
1.屏蔽的目的：为了减少电磁干扰的感应效应。
2.屏蔽措施：
a)建筑物和房间的外部设屏蔽措施；
b)以合适的路径敷设线路，线路屏蔽（穿金属 管埋地敷设，严禁使用PVC管敷设，强弱电必须 分开敷设）；
c)为改进电磁环境，所有与建筑物组合在一起 的大尺寸金属件都应等电位连接在一起，并于防 雷装置相连。如屋顶金属表面、立面金属表面、 混凝土内钢筋和金属门窗框架；
DB42-T512-2008 易燃易爆场所防雷装置及防静电接地装置检测技术规范
3.5
接地体 earthing
electrode
埋入土壤中或、混凝土基础 中 作散流用的导体。
3.6
接地线 earthing 体。
conductor
从引下线 断接卡或换线 处至接地体的连接导体 ; 或从接地端子 、 等电位连接带至接地装置的连接导
3. 7
防雷装置 lightning protection system
H
DB42ffS12-2∞8
易燃易爆场所防雷装置及防静电接地装置检测技术规范
1
范围 本标准规定了易燃易爆场所防雷装置及防静电接地装置的术语和定义、一般规定、检测方法及周期、
检测内容及技术要求。 本标准适用于湖北省境内易燃易爆场所防雷装置及防静电接地装置的检测 工作 。
2
规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的
引言. . .. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . , . . . . . . . . . 3 术语和定义 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 一般规定. .. . . . . . . . . .. . ... . ... . .. . . . . . . . .... . ... . .... . . . . . . . ...... . ... . .. . ... . . . .... . 4.1 防雷分类 . . . . . . . . . ...... . . . . . .. . . . . . . . . . .. . . . . . . . .... . . . . . . .. . . . . . . . . .. . . . . . . . .. . . . 4 .2 基本要求及检测程序 .. . . . . . . .. . . . . . . . ... .... . . . . . . .. . . . . . . . .. . . . . . . . . . .. . . . . . . . . . .. . 5 检测 方法步骤及周期 .. . . . . . . . . ...... . . . .... . . . . . . . . . .. . . . . . . . .... . . . . . ...... . ... . . . .. .
2024年燃气站防雷、防静电制度（二篇）
2024年燃气站防雷、防静电制度为加强燃气站场防雷、防静电的安全管理，防止火灾爆炸等事故的发生，制定本制度。
第一条与架空电力线路连接的配电变压器和开关设备等应采取防雷措施。
第二条防静电的接地装置可与防感应雷、电气设备的接地装置共同设置，其接地电阻值，应符合防感应雷和电气设备接地的规定，只作防静电的接地装置，每一处接地体的接地电阻值，不应大于10Ω。
第三条在易燃易爆场所、有产生静电导致电击危险的场所应采取静电防护措施，对各种静电装置应定期(每个季度)维修保养和检测。
第四条定期检查燃气管道、加气机、高压胶管及储气场地的静电连接线，保持完好有效。
定期检测放散管内有无可燃气体，若有应查明原因，及时处理。
第五条电气设备的金属部分，除另有规定外，均应接地或接零。
通用电器设备的保护接地线必须采用多股裸铜线，并符合截面和机械强度要求。
利用串接的金属构件、管道作为接地线时，应在其串接部位另焊金属跨接线。
第六条站场员工在工作场所应穿戴劳保防护用品。
严禁在生产现场脱换工作服、鞋和帽。
静电危险场所不应存在电容大于3pF的孤立导体。
第七条防静电用品及器材主要技术性能指标应符合下列要求：(1)导静电胶板，其对地电阻值应为1.0____104-1.0____108Ω；(2)人体静电测试仪检测范围0-∞Ω，测量值误差不大于±____%；(3)工作服的摩擦带电量应小于0.5uC/件，服装布料的摩擦电位应低于500V，鞋对地等效电阻值应为1.0____104-1.0____108Ω；(4)生产工器具使用的棉织品或防静电织品，织品的电荷面密度应小于1uC/m2，摩擦起电电位应小于500V。
第八条站内防雷设施应处于正常运行状态。
每年雨季前应由具有相应资质的检测单位对接地电阻进行检测，其接地电阻值应符合设计要求；防静电装置每年检测不得少于____次。
第九条计算机房与电子仪表室的静电接地：计算机房与电子仪表室的静电接地应符合国标《电子计算机房设计规范》GB50174以及《石油化工静电接地设计规范》SH3097的规定。
煤矿炸药库防雷检测规范
煤矿炸药库防雷检测规范篇一：易燃易爆场所防雷装置检测技术规范附录A 易燃易爆场所防雷防静电检测现场调查表编号：时间：年月日调查人：附录B 易燃易爆场所防雷防静电检测原始记录表表B.1 资料类记录表记录编号：共页第页检测：复核：表B.2 测试类记录表记录编号：共页第页检测：复核：附录 C接地电阻值的测量一般来讲，接地装置的阻抗是复数阻抗，包含电阻分量、电容分量和电感分量。
对大地网来说，电感分量要大得多，对工频接地电路，接地电阻特别起作用，所以一般称工频接地阻抗为接地电阻。
一般接地电阻测试仪测量出来的数值都是工频接地电阻。
冲击电阻值一般是由工频接地电阻值换算得出，换算方法见本规范附录E。
也可直接用冲击接地电阻测量仪测得。
C.1 接地电阻的测量方法接地装置的工频接地电阻值的测量方法有两点法（电流表-电压表法）、三点法、比较法、多级大电流法和故障电流法、电位降法等，通常实用的方法是电位降法，接地电阻测试仪也是用的电位降法。
本附录只介绍电位降法。
C.2 电位降法原理图见图C.1图C.１接线原理图图中三个接线端子E、P、C分别接到接地体、电流探针和电位探针。
其中E端子连接接地体G，P端子连接电位探针，C端子连接电流探针。
测量时，在C端子产生一个恒定电流，该电流经电流探针—地—接地体—E，形成电流回路。
只要x和d 足够长，且具有合适的比例关系，通过测量G、P之间的电压U，其电压U和电流I的比值就是接地电阻RG，即：RG=U/I (1)C.3 几种标准测量方法C.3.1 方法一：直线法,见图A.2。
图C.2 直线法C.3.2 方法二：补偿法, 见图C.3。
图C.3 补偿法C.3.3 方法三：三角形法，见图C.4。
图C.4三角形法C.4 测量中需要注意的问题C.4.1 P点至E点的距离要大于10米，小于10米测量结果误差较大。
C.4.2 测量时，要根据现场情况仔细选择C点，E点至C点所在直线的延长线一定要通过地网的中心点G，即CE连线要垂直于地网边缘。
建筑物防雷装置检测技术规范(GBT21431-2015)
5.插入损耗
由于在传输系统中插入了一个SPD所引 起的损耗。它是在SPD插入前传递到后面的 系统部分的功率与SPD插入后传递到同一部 分的功率之比。插入损耗通常以dB（分贝） 表示。
6.耐冲击电压额定值Uw
220/380V三相系统各种设备耐冲击过电压额定值
设备位置
耐冲击过电压类别 耐冲击电压额定值
当烟囱上采用避雷环时，其圆钢直径不应小 于12mm。扁钢截面不应小于100mm2，其厚度 不应小于4mm。
架空避雷线和避雷网宜采用截面不小于35 mm2的镀锌钢绞线。
2.2 接闪器的检查
▲对屋面突出物的保护
▲接闪器焊接工艺、是否有因遭受雷击而发生熔化 或或人为折断现象 、锈蚀情况、有无绑缚线缆、 保护范围
●残压Ures 指的是放电电流流过SPD时，在其端子间的
电压峰值。
●电压保护水平Up 表征SPD限制接线端子间电压的性能参数。
该值应大于限制电压的最高值。
●限制电压Um 在SPD实验中施加规定波形和幅值的冲击电
压时，在接线端子间测得的最大电压峰值。
●标称放电电流In
流过SPD具有8/20μs波形的电流峰值。
2.接闪器
2.1 要求 2.1.1 接闪器的布置，应符合下表规定。
建筑物防雷类别
第一类防雷建筑物 第二类防雷建筑物 第三类防雷建筑物
避雷针滚球半径/m
30 45 60
避雷网网格尺寸 /m×m
≤5×5或6×4 ≤10×10或12×8 ≤20×20或24×16
2.1.2 接闪器的材料规格
避雷网和避雷带宜采用圆钢或扁钢，优先采 用圆钢。圆钢直径不应小于8mm。扁钢截面不应 小于48mm2其厚度不应小于4mm。
建筑物防雷装置检测技术规范 （GB/T 21431-2015）
接地电阻规范要求
标准接地电阻规范要求1 、独立的防雷保护接地电阻应小于等于10 欧；2 、独立的安全保护接地电阻应小于等于 4 欧；3独立的交流工作接地电阻应小于等于 4 欧；、4独立的直流工作接地电阻应小于等于 4 欧；、5防静电接地电阻一般要求小于等于 1 00 欧。
、6共用接地体(联合接：地)应不大于接地电阻 1 欧。
【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍,因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。
】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
1 Q 以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
防雷接地：为了将雷电引入地下，将防雷设备(避雷针等)的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。
其中有两本规范根据09年建设部文件已经更新或者作废了。
但仍然可以参考。
(1 )信号接地一一为保证信号具有稳定的基准电位而设置的接地。
(2 )功率接地一一除电子设备系统以外的其他交、直流电路的工作接地。
(3 )保护接地一一为保证人身及设备安全的接地。
14.743 电子设备接地电阻值除另有规定外，一般不宜大于 4 Q并采用一点接地方式。
电子设备接地宜与防雷接地系统共用接地体。
但此时接地电阻不应大于 1 Q。
若与防雷接地系统分开，两接地系统的距离不宜小于20m不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。
电子设备应根据需要决定是否采用屏蔽措施。
易燃易爆场所防雷装置及防静电接地装置检测技术规范
易燃易爆场所防雷装置及防静电接地装置检测技术规范1. 背景和介绍易燃易爆场所(以下简称EE场所)是指存在可燃气体、蒸汽、液体或粉尘的场所，如化工、油库、油田、危险品仓库、医药等生产、存储场所。
针对这样的场所，防雷装置(以下简称防雷)和防静电接地装置(以下简称接地)显得尤为重要，不但可以保证场所内人员和设备的安全，还可以保障生产设备的正常运作。
本规范旨在为EE场所的防雷和接地装置的检测提供指导，以保证其可靠、有效地发挥作用。
2. 检测原则在EE场所进行防雷和接地测试时，应遵循以下原则：2.1 安全第一检测人员需严格遵守安全条例和操作规程，确保检测过程中不发生事故。
2.2 精确可靠测试结果应具有客观性、精确性、可靠性，测试设备应使用符合国家标准的检测仪器。
2.3 完整全面检测应覆盖EE场所内各个角落和设备，包括接地体、接地线、防雷针等各种装置。
3. 防雷装置检测流程3.1 现场勘察检测前应进行现场勘察，了解被测装置的种类、布局、材质、接地体深度和接线方式等。
3.2 检测准备检测前需校验检测仪器，保证仪器正常工作。
对于数字式接地测试仪，应通过校验确认测量准确度和灵敏度。
同时，检测人员应戴防静电手套和防静电鞋套，以避免干扰测量结果。
3.3 检测方法方法1：使用数字式接地测试仪，测量场地内各接地装置的接地电阻。
测试时应从整体、分块、单条接地线逐一测量，并记录测试结果和测试位置。
方法2：使用数字式雷电测量仪，测量场地内各防雷装置是否符合GB50058-2014《建筑物外防雷装置技术规范》中的相关规定。
测试过程中应将雷电测量仪各个测量部分依次用导电媒介连接，并记录测试结果和测试位置。
3.4 检测结果处理测试结果应整理成文字形式，用表格、图形等形式清晰地表达，结果应包括测量记录、测量值和结论等信息。
对于测量值不符合规范要求的部分，应及时提出处理意见，以保证场所安全。
4. 防静电接地装置检测流程4.1 现场勘察检测前应进行现场勘察，了解被测装置的种类、布局、材质、接地体深度和接线方式等。
爆炸危险场所防雷装置检测.
主配电
二次配电
Fi-Schutzschalter
用电器
L1 L2 L3
FLT 25-400 FLT 60-400
VAL-MS VAL-MS
FLASHTRAB
FLT 100-TT
VALVETRAB
F-MS 12-TT
N PE
仪器保护
24
SPD在TN-S系统中安装
TN-S-System
电力公司
18
6.电涌保护器的检测
检查在电源或信号线路上安装多级SPD时，选用 防爆型SPD。SPD之间的线路长度应按生产厂试验 数据采用。如无试验数据时，检查电压开关型SPD 与限压型SPD之间的线路长度不宜小于10m，限压 型SPD之间的线路长度不宜小于5m，长度达不到要 求应加装退耦元件。 检查SPD状态指示器应与生产厂说明相一致，SPD 状态指示器应处于正常工作状态。 检查各级SPD的连接线应平直，其长度不宜超过 0.5m，连接线的截面积应符合要求。 测试SPD接地线的接地电阻，测试其性能参数。
17
5.电磁屏蔽检测 检查需减少电磁干扰和感应的电源线、信号线应穿金 属管屏蔽，其屏蔽层应保持电气连通，屏蔽层两端应接地， 测试其接地电阻。 检查建筑物之间敷设的电缆，其屏蔽层两端应与各自建 筑物的等电位连接带连接，测试其电气连接。 检查屏蔽电缆的金属屏蔽层至少应在两端且宜在防雷交 界处做等电位连接，当系统要求只在一端做等电位连接时， 应采用两层屏蔽，外层屏蔽同前述要求，测试其接地电阻。 检查易燃易爆场所使用的低压电气设备其金属外壳应 接地，连接电气设备的电源线路、信号线路屏蔽外层与其 金属外壳做等电位连接，测试其接地电阻和电气连接。
油气运输铁路与汽车装卸区油气运输铁路与汽车装卸区检查油气装卸区域内的金属管道设备路灯线检查油气装卸区域内的金属管道设备路灯线路屏蔽管构筑物等应按要求作电气连接并接地接地线路屏蔽管构筑物等应按要求作电气连接并接地接地线的材质规格宜符合要求测试其电气连接和静电接地电的材质规格宜符合要求测试其电气连接和静电接地电检查油气装卸区域内铁路钢轨的两端应接地区域检查油气装卸区域内铁路钢轨的两端应接地区域内与区域外钢轨间的电气通路应采取绝缘隔离措施平行内与区域外钢轨间的电气通路应采取绝缘隔离措施平行钢轨之间应在每个鹤位处进行一次跨接接地线的材质钢轨之间应在每个鹤位处进行一次跨接接地线的材质规格宜符合要求测试其电气连接和静电接地电阻
燃气站防雷、防静电制度
燃气站防雷、防静电制度一、引言由于燃气站在运营过程中存在雷击和静电危险，为了保障燃气站的安全运营，必须建立完善的防雷、防静电制度。
本文档旨在规范燃气站的防雷、防静电措施，以保障人员和设备的安全。
二、防雷措施2.1 预防措施•安装防雷装置：燃气站内安装避雷针、避雷网等防雷装置，以降低雷击的风险。
•保持设备、桩体的绝缘性能：定期检查维护设备与桩体的绝缘性能，确保其正常工作。
•保持设备的接地性能：定期检查设备的接地装置，确保其接地电阻符合标准要求。
•避免在雷雨天气操作：雷雨天气时，应暂停燃气站的运营，确保人员和设备的安全。
2.2 应急处理措施•制定应急预案：燃气站应制定防雷应急预案，明确各岗位人员的职责和应急措施，以应对雷击事故的发生。
•员工培训与演练：定期对燃气站员工进行防雷知识培训，组织防雷演练，提高应对雷击事故的能力。
三、防静电措施3.1 防静电装置•安装静电接地装置：燃气站内的各种设备、管道都应安装静电接地装置，确保静电能够迅速消散。
•使用导电地板：燃气站的操作区域、仓库等场所应使用导电地板，以降低静电的积聚和危险。
3.2 静电消除措施•控制湿度：适当增加室内湿度，减少静电的产生和积聚。
•使用导电材料：在设备和管道的选择上，优先考虑使用导电性能好的材料，以减少静电的积聚和危险。
•定期除尘：及时清除设备、管道、地板等表面的积尘，减少静电的积聚。
四、安全管理措施4.1 设备维护与管理•定期检查设备：定期对防雷、防静电设备进行检查，确保其正常工作。
•记录维护情况：建立设备维护记录，记录每次维护的时间、内容和维护人员，以便追溯和查阅。
4.2 人员培训管理•强化安全意识培训：定期对燃气站的员工进行安全意识培训，提高员工对防雷、防静电措施的认识和理解。
•落实安全责任制：明确各岗位人员的安全责任，加强对员工的安全管理和监督。
五、风险评估与改进5.1 风险评估•定期风险评估：定期对燃气站的雷击和静电风险进行评估，发现问题及时采取改进措施。
易燃易爆场所防雷装置及防静电接地装置检测技术规范
易燃易爆场所防雷装置及防静电接地装置检测技术规范（DB42/T512—2008）1 范围本标准规定了易燃易爆场所防雷装置及防静电接地装置的术语和定义、一般规定、检测方法及周期、检测内容及技术要求。
本标准适用于湖北省境内易燃易爆场所防雷装置及防静电接地装置的检测工作。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T17949.1-2000 接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量GB 50016 建筑防火设计规范GB 50028 城镇燃气设计规范GB 50057 建筑物防雷设计规范GB 50058 爆炸和火灾危险环境电力装置设计规范GB 50074 石油库设计规范GB 50089 民用爆破器材工程设计安全规范GB 50156 汽车加油加气站设计与施工规范GB 50160 石油化工企业设计防火规范GB 50177 氢气站设计规范GB 50183 石油天然气工程设计防火规范GB 50251 输气管道工程设计规范GB 50253 输油管道工程设计规范GB 50343 建筑物电子信息系统防雷技术规范SH 3097－2000 石油化工静电接地设计规范3 术语和定义下列术语和定义及GB 50057、GB 50343中相关术语和定义适用于本标准。
3.1易燃易爆场所flammable and explosive place凡用于生产、加工、储存、运输爆炸品、压缩气体和液化气体、易燃液体、易燃固体等物质的场所。
3.2接闪器 air-termination system直接截受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。
3.3引下线 down-conductor system连接接闪器和接地装置的金属导体。
2024年防雷、防静电设施安全管理规定（二篇）
2024年防雷、防静电设施安全管理规定一、制度宗旨与适用对象为确保防雷防静电设施的安全可靠性，加强安全管理，特制定本制度。
本规定适用于呼伦贝尔金新化工有限公司范围内的一切防雷防静电设施。
二、规范性引用文件以下文件所含条款，经本制度引用，即成为本制度的组成部分。
对于注明日期的引用文件，其后的修改单或修订版（不包括勘误内容）均不适用于本制度；未注明日期的引用文件，则以其最新版本为准。
1. 《中华人民共和国安全生产法》2. 《中华人民共和国气象法》3. GB50057 《建筑物防雷设计规范》4. GB50160 《石油化工企业设计防火规范》5. GB/T21431 《建筑物防雷装置检测技术规范》6. SH3097 《石油化工静电接地设计规范》7. AQ3013 《危险化学品从业单位安全标准化通用规范》三、术语定义1. 关键装置：指在易燃、易爆、有毒、易腐蚀、高温、高压、真空、深冷、临氢、氢氧化等特殊环境下进行工艺操作的生产装置。
2. 重点部位：包括制造、储存、经营易燃易爆、剧毒等危险化学品的场所，以及可能发生爆炸、火灾的罐区、装卸台（站）、油库、仓库等；对关键装置安全生产具有关键作用的公用工程系统等。
四、职责分配1. 公司分管设备的副总经理担任防雷防静电设施安全管理的主管领导。
2. 公司安全环保部负责防雷防静电设施的安全监督管理工作，包括安全管理制度的制（修）订、组织实施及考核。
3. 公司工程管理部是防雷防静电设施的主管部门。
4. 公司电仪车间是防雷防静电设施安全管理的具体实施单位。
五、管理内容与实施方法5.1 公司电仪车间应按照国家相关规范，在每年当地雷雨季节前对所属区域的防雷设施、设备进行全面检查、检测，并详细记录。
5.2 公司工程管理部应按照国家相关规范，在每年当地雷雨季节前聘请具备防雷装置检测资质的单位对公司防雷设施、设备进行检查、检测。
5.4 检测完成后，检测单位应向工程管理部门提交有效性和合法性均符合要求的检测报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
易燃易爆场所防雷装置及防静电接地装置检测技术规（DB42/T512—2008）1 围本标准规定了易燃易爆场所防雷装置及防静电接地装置的术语和定义、一般规定、检测方法及周期、检测容及技术要求。
本标准适用于省境易燃易爆场所防雷装置及防静电接地装置的检测工作。
2 规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T17949.1-2000 接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量GB 50016 建筑防火设计规GB 50028 城镇燃气设计规GB 50057 建筑物防雷设计规GB 50058 爆炸和火灾危险环境电力装置设计规GB 50074 石油库设计规GB 50089 民用爆破器材工程设计安全规GB 50156 汽车加油加气站设计与施工规GB 50160 石油化工企业设计防火规GB 50177 氢气站设计规GB 50183 石油天然气工程设计防火规GB 50251 输气管道工程设计规GB 50253 输油管道工程设计规GB 50343 建筑物电子信息系统防雷技术规SH 3097－2000 石油化工静电接地设计规3 术语和定义下列术语和定义及GB 50057、GB 50343中相关术语和定义适用于本标准。
3.1易燃易爆场所flammable and explosive place凡用于生产、加工、储存、运输爆炸品、压缩气体和液化气体、易燃液体、易燃固体等物质的场所。
3.2接闪器 air-termination system直接截受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。
3.3引下线 down-conductor system连接接闪器和接地装置的金属导体。
3.4接地装置 earth-termination system接地体和接地线的总合。
3.5接地体 earthing electrode埋入土壤中或混凝土基础中作散流用的导体。
3.6接地线 earthing conductor从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地装置的连接导体。
3.7防雷装置 lightning protection system ；LPS接闪器、引下线、接地装置、电涌保护器及其它连接导体的总合。
3.8雷电防护区 lightning protection zone；LPZ需要规定和控制雷电电磁环境的区域。
3.9直击雷 direct lightning flash闪电直接击在建筑物、其它物体、或防雷装置上，产生电效应、热效应和机械力者。
3.10雷电感应 lightning induction闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。
3.11静电感应 electrostatic induction由于雷云的作用，使附近导体上感应出与雷云符号相反的电荷，雷云主放电时，先导通道中的电荷迅速中和，在导体上的感应电荷得到释放，如没有就近泄入地中就会产生很高的电位。
3.12电磁感应 electromagnetic induction由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势。
3.13雷电波侵入 lightning surge on incoming services由于雷电对架空线路、电缆线路或金属管道的作用，雷电波可能沿着这些管线侵入屋，危及人身安全或损坏设备。
3.14雷击电磁脉冲 lightning electromagnetic impulse；LEMP是一种干扰源。
指闪电直接击在建筑物防雷装置和建筑物附近所引起的效应。
绝大多数是通过连接导体的干扰，如雷电流或部分雷电流、被雷电击中的装置的电位升高以及电磁辐射干扰。
3.15等电位连接 equipotential bonding将分开的装置、诸导电体物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。
3.16等电位连接带 bonding bar将金属装置、外来导电物、电力线路、通信线路及其它电缆连于其上以能与防雷装置做等电位连接的金属带。
3.17等电位连接导体 bonding conductor将分开的装置诸部分互相连接以使它们之间电位相等的导体。
3.18等电位连接网络 bonding network由一个系统的诸外露导电部分做等电位连接的导体所组成的网路。
3.19电磁屏蔽 electromagnetic shielding用导电材料减少交变电磁场向指定区域穿透的屏蔽。
3.20电涌保护器 surge protective device ；SPD目的在于限制瞬态过电压和分走电涌电流的器件。
它至少含有一个非线性元件。
3.21静电接地系统 electrostatic earthing system带电体上的电荷向泄漏、消散的外界导出通道。
3.22直接静电接地 direct static earthing通过金属导体使物体接地的一种方式。
3.23间接静电接地 indirect static earthing通过非金属导体或防静电材料以及防静电制品使物体接地的一种接地方式。
3.24静电接地电阻 earthing resistance of static electricity静电接地系统的对地电阻。
3.25冲击接地电阻 impulsive grounding resistance接地装置对通过雷电流时所呈现的电阻。
3.26工频接地电阻 power frequency grounding resistance工频电流流过接地装置，接地体与远方之间的电阻。
其数值等于接地装置相对远方的电压与通过接地体流入地中电流的比值。
3.27防雷装置检测lightning protection system check and measure 对易燃易爆场所的防雷装置进行检查、测量和信息综合处理的全过程。
3.28防静电接地装置检测static-electricity -protecting grounding system check and measure对易燃易爆场所的防静电接地装置进行检查、测量和信息综合处理的全过程。
4 一般规定4.1 防雷分类易燃易爆场所应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
4.1.1 遇下列情况之一时，应划为第一类：a)凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者；b)具有0区或10区爆炸危险环境的建筑物；c)具有1区爆炸危险环境或21区火灾危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
4.1.2 遇下列情况之一时，应划为第二类：a)制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者；b)具有1区爆炸危险环境或22区火灾危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者；c)具有2区或11区爆炸危险环境或23区火灾危险环境的建筑物；d)工业企业有爆炸危险的露天钢质封闭气罐。
4.1.3 不属于第一、二类防雷建筑物的易燃易爆场所，应根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素确定划为第三类。
4.1.4 爆炸和火灾危险环境分区见本标准附录A（规性附录）。
4.2 基本要求与检测程序4.2.1 对易燃易爆场所防雷装置实施检测的单位应具有国家规定的相应检测资质。
防雷检测人员应具有防雷检测。
4.2.2 现场检测工作应由两名或两名以上检测人员承担。
检测人员在进行检测工作时，应执行易燃易爆场所作业的有关规定。
4.2.3 防雷装置和防静电接地装置检测程序，宜按图1的框图进行。
图 1 防雷装置和防静电接地装置检测工作程序框图4.2.4 现场防雷环境和有关资料的调查，宜参照附录B（资料性附录）进行，应包括下列容：4.2.4.1 根据本标准第4.1条规定，划分一、二、三类防雷等级。
4.2.4.2 根据本标准附录C（规性附录）规定，划分雷电防护区。
4.2.4.3 检查被检测场所的防雷设计、施工资料；检查防直接雷击、防雷电感应、防雷电波侵入措施；查看接闪器、引下线的安装和敷设方式；检查接地形式、等电位连接和防静电接地状况等。
4.2.4.4 检查及了解供电制式、电涌保护器（SPD）的设置状况、管线布设和屏蔽措施等。
4.2.5 检测前检查所使用的仪器仪表和测量工具应符合易燃易爆场所的使用规定，保证其在计量合格证有效期，并处于正常状态。
仪器仪表和测量工具的精度应满足检测项目的要求。
4.2.6 防雷装置及防静电接地装置接地电阻的测试，应在无降雨、无积水和非冻土条件下进行接地电阻的测试。
4.2.7 检测的原始数据，应记在专用的原始记录表中相应栏目，宜参照附录D（资料性附录）提供的表格填写。
检测记录应用钢笔或签字笔填写，字迹工整、清楚，严禁涂改；改错宜划一条斜线在原有数据上，并在其右上方填写正确数据。
原始记录应有检测人员和复核人员签字。
4.2.8 对检测数据应逐项对比、计算，依据相关技术标准给出所检测项目的评定结论，提供检测报告。
4.2.9 检测单位应将检测报告连同原始记录一并存档，至少保存两年以上。
5 检测方法及周期5.1 检测方法5.1.1 目测查看易燃易爆场所防雷装置及防静电接地装置的安装工艺、焊接状况、防腐措施、线缆敷设情况等项目，记录在现场调查表及原始记录表中。
5.1.2 器测5.1.2.1 土壤电阻率的测量使用多功能地阻测试仪或综合测试仪，测量土壤电阻率，用于工频接地电阻与冲击接地电阻的换算。
5.1.2.2 接闪器高度的测量使用光学经纬仪或激光测距仪，测量接闪器高度，用于计算接闪器的保护围。
5.1.2.3 材料规格的测量使用游标卡尺和测厚仪，测量防雷装置和防静电接地装置的直径、长宽、厚度等，用于装置所选材料规格的判定。
5.1.2.4 连接状况的测量使用等电位连接电阻测试仪或微欧计，测量接闪器与引下线的电气连接、等电位连接带与接地干线的电气连接及法兰跨接的过渡电阻，用于电气连接、等电位连接和跨接连接的电气连接质量判定。
5.1.2.5 接地电阻的测量使用接地电阻测试仪，测量防雷接地装置和防静电接地装置的接地电阻，用于接地装置接地电阻值的判定。
5.1.2.6 辅助项目的测量使用卷尺、直尺、温/湿度表、万用表等辅助测量工具，用于测量场所环境条件的辅助测试。
