施耐德电动机保护及控制配合表
低压马达主回路的1类配合与2类配合
1. 背景当前，低压电动机保护回路的配合问题很多设计厂家都是忽略的，导致现场马达保护的接触器分断能力和此回路的塑壳开关无法配合，造成电机烧毁等问题，本文按照施耐德的推荐表进行分析，确定相关规则和原理。
2. 配合分类GB14048和IEC60947-4-1对此都有规定，对于工业企业，考虑到工艺的连续性，一般要求类型2的配合。
而对于民用建筑，一般是消防负载才采用类型2配合，其他都采用类型1配合。
这里的配合分很多方面，分断能力的配合只是其中最基本的一个要求，请注意，这些配合需要同时满足，而不是满足部分，下面分别进行介绍：（1）.分断时间的配合：接触器的控制电源如果取自控制电源的某一相，则当此相发生短路故障时，接触器控制线圈由于失电会导致主触头被动打开，而被动的分开短路电流，造成接触器损坏，这要求SCPD电器在接触器锄头分开之前断开短路电流，例如CJ20-160的接触器释放时间为14ms，而塑壳开关很难在14ms分开短路电流，除非是熔断器或者支持能量脱扣的断路器在很大的断路器电流情况下。
( 2 ) 分断能力的配合：针对类型2的配合，断路器的速断电流也会超过接触器的最大分断能力，所以其配合可以大于额定短路分断能力，但是不能大于极限短路分断能力，大于此电流，接触器不能继续使用；而针对类型1的配合， 可以大于极限短路分断能力。
（3）动稳定性和热稳定性配合：热稳定性主要考虑短时耐受电流，一般接触器厂家都会给出这个值，比如施耐德的LC1D25接触器，短时耐受为380A，1s，则焦耳热为144400A2s；短路保护电器动作的前通过的焦耳热需要小于此值，这要求此线路的预期短路电流与断路器动作时间产生的焦耳热小于此值。
动稳定性也是同样的。
在线路预期的短路电流固定的情况下，主要是要求断路器具备限流能力。
施耐德专门开发了NSX80H，尺寸小，限流能力强，比较适合实现2类配合。
3. 接触器和断路器参数（1） NSX断路器一般用电动机专用的磁脱扣器MA，其速断定值可整定，整定范围如下表所示，基本上是6到14倍的脱扣单元额定值。
施耐德电气AMDP-D7-SYSC 系列电动机保护器使用手册说明书
7.15、AMDP-□/D7 系列电动机保护器7.15.1、电动机故障类型信号输出AMDP-□/D7系列电动机保护器，除保护电动机的继电器触点输出信号外，还配有6个故障类型、1个故障预警、1个故障报警输出信号和1个清除故障状态输入信号。
AMDP-□/D7 系列电动机保护器的DO1-DO6是接地、短路、缺相、堵转、电流不平衡、过载、欠载、过压、欠压故障输出信号，DO7是故障预警信号，DO8是故障报警信号。
电动机没有起动或正常运行时，DO1-DO8输出高电平；电动机发生接地、短路、缺相、堵转、电流不平衡、过载、欠载、过压、欠压故障时，对应的DO信号低电平，故障预警信号DO7也同时为低电平，当故障持续到设定的报警时间，故障预警信号DO7输出高电平，故障报警信号DO8输出低电平。
电动机故障查清、排除后，采取按复位按钮R、加清除故障脉冲信号于DI1、使保护器重新上电中的1种方法之后故障状态被清除，DO1-DO8输出高电平，电动机可重新起动。
AMDP-□/D701的故障状态与DO1-DO8的对应关系如下：DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8接地 短路 缺相 堵转 电流不平衡 过载 预警 报警 AMDP-□/D721的故障状态与DO1-DO8的对应关系如下：DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8接地 短路 缺相 堵转/过载电流不平衡欠载 预警 报警 AMDP-□/D731的故障状态与DO1-DO8的对应关系如下：DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8接地 短路 缺相 堵转/过载/电流不平衡过压 欠压 预警 报警 AMDP-□/D741的故障状态与DO1-DO8的对应关系如下：DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8接地 欠载 缺相 堵转/过载/电流不平衡过压 欠压 预警 报警7.15.2、4-20mA模拟量输出AMDP-□/D7 系列电动机保护器有1路与C相电流成比例、1路与电压成比例的4-20mA模拟量输出，这2路模拟量与采集、保护电路及DSP相隔离。
施耐德综保（DOC）
综保1、测量设定1-1电机①单相/3相----3相②额定电压----400V③额定功率（电机额定功率）④热敏探头1-2外扩互感器①外扩互感器变比（CT变比）②互感器穿绕次数1-3零序互感器--------零序互感器变比2、保护设定2-1热保护：热过载保护①热过载保护模式----反对限保护②脱扣曲线等级----5、10、15、20、25、30③辅助风扇----否、是④允许故障脱扣----否、是⑤设定电流----Ir1（电机Ie）⑥设定电流----Ir2（大于Ir1）⑦复位阈值（90%）⑧允许报警----否、是⑨报警阈值2-2基于电流保护1（电流相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电流缺相）①允许脱扣故障----否、是②脱扣前等待时限③允许报警----否、是3（电流相序逆转）①相序----A、B、C②允许故障脱扣----否、是4（长时间起动）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限5（堵转）①允许故障脱扣----否、是②故障阈值（400%）③脱扣前等待时限（2S）④允许报警----否、是⑤警报阈值6（欠电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值7（过电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值8（接地漏电流）①允许故障脱扣----否、是②故障阈值（0.03A）③脱扣前等待时限（3S）④允许报警----否、是⑤警报阈值2-3基于电压保护1（电压相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电压缺相）①允许脱扣故障----否、是②脱扣前等待时限（1S）③允许报警----否、是3（电压相序逆转）----允许故障脱扣----否、是4（欠电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（过电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2-4功率保护：1（功率过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2（功率过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值3（功率因数过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值4（功率因数过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（电压跌落管理）①电压跌落功能---- 无、允许停机、自动重起动②停机阈值（70%Un）③瞬时重起动（0.2S）④延时重起动（5S）⑤重起动阈值（95%Un）⑥自动重起动时限（1S）3、控制设定（不动）3-1通讯失效处理1（HMI通讯失效）----保持、L01 L02断开2（网络通讯失效）------保持、L01 L02断开3-2远程/本地控制----1（远程控制通道）-----通讯网络、输入端子2（本地控制通道）-----输入端子、HMI人机界面3（使能R/L切换键）--否、是4（开机模式）-----------远程控制、本地控制5（切换模式）-----------停机切换、无扰切换3-3停止功能使能----1（接线端子）-----------否、是2（HMI）-----------------否、是3-4 L13功能设置----未设置、外部就绪3-5诊断类故障----1（接线错误）----------允许故障脱扣----否、是2（合—分诊断）-------①允许故障脱扣----否、是②允许报警----------否、是3-6故障复位----复位方式----手动复位、远程复位3-7电动机----1（操作模式）----自定义逻辑2（起动频率限制）3（直接切换）----否、是4（切换暂停时长）3-8接触器----接触器规格4、服务4-1日期和时间----年、月、日、小时、分钟、秒4-2 HMI设置----1语言----English、中文2对比度3亮度4运转指示灯颜色----红色、绿色5温度单位----摄氏度、华氏度6监控浏览----电动机状态、日期、时间、末次启动、热状态、剩余热状态、距离脱扣时长、平均电压、L1-L2电压、L2-L3电压、L3-L1电压、电压相不平衡、平均电流、L1电流、L2电流、L3电流、平均电流％7监控浏览----L1电流%、L2电流%、L3电流%、电流相不平衡、接地漏电流、有功功率、无功功率、累计有用功、功率因数、频率、热敏探头、累计运转时长、起动次数/小时、I/O状态、控制模式8密码----------更改密码9 HMI通讯----①波特率----19200波特、9600波特②奇偶效验----偶校验、无校验③通讯丢失----允许故障脱扣----否、是允许报警----否、是4-3网络1网络设置-----①地址②波特率----自动波特率、19200波特③奇偶效验----奇校验、偶校验④优先顺序----低位优先、高位优先⑤通讯丢失----允许故障脱扣----否、是允许警报----否、是通讯超时时限2 设备状态----①波特率②奇偶效验③地址4-4历史记录----①最近5此故障历史----1倒数第0次故障2倒数第1次故障3倒数第2次故障4倒数第3次故障5倒数第4次故障②累计次数----所有报警、自动复位、热过载故障、热过载警报、电流相不平衡、电流缺相、长时间起动、堵转、欠电流、过电流、接地漏电流、电压相不平衡、电压缺相、欠电压、过电压、减载门机、瞬时重起动、延时重起动、手动重起动、功率过低、功率过高、欠功率因数、过功率因数、HMI通讯丢失、网络设置故障、网络端扣、诊断类故障、接线类故障、内部故障③电动机数据统计----1累计运转时长2电动机起动次数3末次起动时长4末次起动电流5累计有用功6累计无用功④LTMR数据统计----1 L TMR温度缝制2 L01闭合次数3 L02闭合次数4-5系统设置----进入系统设置----否、是4-6设置----设置通道选择----1 通过HMI键盘2 通过PC软件3 通过网络4-7产品标识号----Ⅰ主控单元LTMR----L TMR27MBDS1N1 11473.032S1N1 0005.0002.W0V 2.4.0001.35-27A24VDC6L1.4L0MODBUSⅡ扩展单元LTME----L TMEV40BDS1N1 11485.070S1N2 0005.0031.W0V1.5.00024VDC4L14-8自检测试----允许故障脱扣----否、是开始自检----------否、是4-9清除----------清除全部----------否、是清除控制器设定-否、是5、语言----English中文。

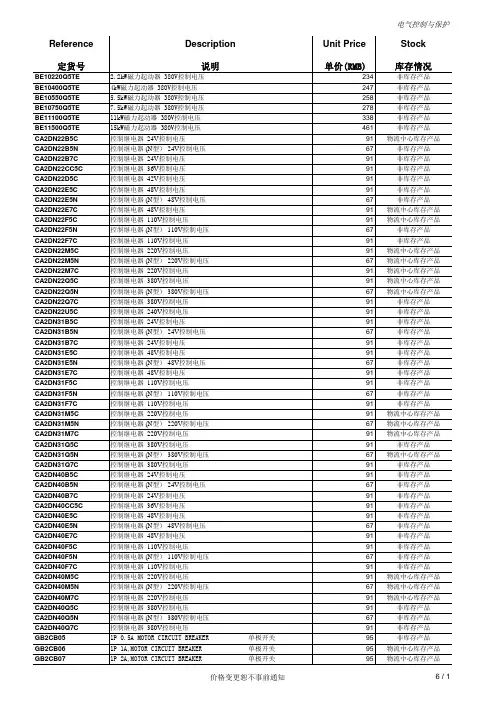

施耐德产品——电气控制及保护
Description 说明
2.2kW磁力起动器 380V控制电压 4kW磁力起动器 380V控制电压 5.5kW磁力起动器 380V控制电压 7.5kW磁力起动器 380V控制电压 11kW磁力起动器 380V控制电压 15kW磁力起动器 380V控制电压 控制继电器 24V控制电压 控制继电器 (N型） 24V控制电压 控制继电器 24V控制电压 控制继电器 36V控制电压 控制继电器 42V控制电压 控制继电器 48V控制电压 控制继电器 (N型） 48V控制电压 控制继电器 48V控制电压 控制继电器 110V控制电压 控制继电器 (N型） 110V控制电压 控制继电器 110V控制电压 控制继电器 220V控制电压 控制继电器 (N型） 220V控制电压 控制继电器 220V控制电压 控制继电器 380V控制电压 控制继电器 (N型） 380V控制电压 控制继电器 380V控制电压 控制继电器 240V控制电压 控制继电器 24V控制电压 控制继电器 (N型） 24V控制电压 控制继电器 24V控制电压 控制继电器 48V控制电压 控制继电器 (N型） 48V控制电压 控制继电器 48V控制电压 控制继电器 110V控制电压 控制继电器 (N型） 110V控制电压 控制继电器 110V控制电压 控制继电器 220V控制电压 控制继电器 (N型） 220V控制电压 控制继电器 220V控制电压 控制继电器 380V控制电压 控制继电器 (N型） 380V控制电压 控制继电器 380V控制电压 控制继电器 24V控制电压 控制继电器 (N型） 24V控制电压 控制继电器 24V控制电压 控制继电器 36V控制电压 控制继电器 48V控制电压 控制继电器 (N型） 48V控制电压 控制继电器 48V控制电压 控制继电器 110V控制电压 控制继电器 (N型） 110V控制电压 控制继电器 110V控制电压 控制继电器 220V控制电压 控制继电器 (N型） 220V控制电压 控制继电器 220V控制电压 控制继电器 380V控制电压 控制继电器 (N型） 380V控制电压 控制继电器 380V控制电压 1P 0.5A MOTOR CIRCUIT BREAKER 1P 1A,MOTOR CIRCUIT BREAKER 1P 2A,MOTOR CIRCUIT BREAKER 单极开关 单极开关 单极开关
施耐德低压电器选型手册-2012-11 电动机控制保护产品选型指南
150
c
不带外罩或附加模块
114
125
125
带有外罩，没有附加模块
119
130
130
c1
带有 LADN(1 触点 )
139
150
150
带有 LADN 或 C(2 或 4 触点 )
147
158
158
c2
带有 LA6DK
159
170
170
c3
带有 LADT, R, S
167
178
178
带有 LADT, R, S 和密封盖
第十一部分 电动机控制保护产品
选型指南
11-1
选型指南
应用
TeSys®接触器
LC1D09到D170
各种类型的控制系统
额定工作电流
Ie max AC-3
9A
12A
18A
25A
32A
38A
(Ue ≤ 440 V)
Ie AC-1 (q ≤ 60℃)
20/25A
20/25A
25/32A
25/40A
50A
50A
正装，与 LC1D09~D170 接触器上的安装相同 ( 触点：瞬时 LADNppC，延时 LADT 或 LADR)
LR9F TeSys T 根据控制电路，带或不带
LC1D205
用于客户组装
LC1D245
LC1D300
11-4
410 A 500A
475 A 700 A
1000 V
1000 V
3
3
110 kW 220 kW 220 kW 250 kW 250 kW 280 kW 185 kW
11-6

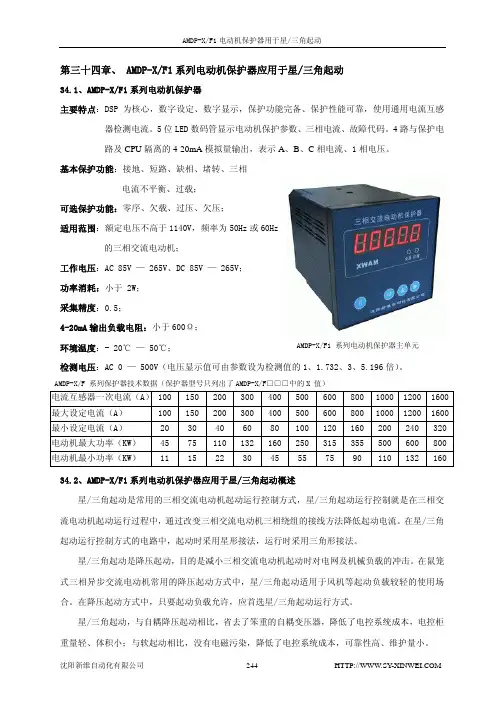

施耐德电气AMDP-X F1 电动机保护器用于星 三角起动 说明书
第三十四章、 AMDP-X/F1系列电动机保护器应用于星/三角起动34.1、AMDP-X/F1系列电动机保护器主要特点：DSP为核心，数字设定、数字显示，保护功能完备、保护性能可靠，使用通用电流互感器检测电流。
5位LED数码管显示电动机保护参数、三相电流、故障代码。
4路与保护电路及CPU隔离的4-20mA模拟量输出，表示A、B、C相电流、1相电压。
基本保护功能：接地、短路、缺相、堵转、三相电流不平衡、过载；可选保护功能：零序、欠载、过压、欠压；适用范围：额定电压不高于1140V，频率为50Hz或60Hz的三相交流电动机；工作电压：AC 85V — 265V、DC 85V — 265V；功率消耗：小于 2W；采集精度：0.5；4-20mA输出负载电阻：小于600Ω；环境温度：- 20℃ — 50℃； AMDP-X/F1 系列电动机保护器主单元检测电压：AC 0 — 500V（电压显示值可由参数设为检测值的1、1.732、3、5.196倍）。
AMDP-X/F 系列保护器技术数据（保护器型号只列出了AMDP-X/F□□□中的X 值）电流互感器一次电流（A）100 150 200300400500600800 1000 12001600最大设定电流（A） 100 150 200300400500600800 1000 12001600最小设定电流（A） 20 30 40 60 80 100120160 200 240320电动机最大功率（KW） 45 75 110132160250315355 500 600800电动机最小功率（KW） 11 15 22 30 45 55 75 90 110 13216034.2、AMDP-X/F1系列电动机保护器应用于星/三角起动概述星/三角起动是常用的三相交流电动机起动运行控制方式，星/三角起动运行控制就是在三相交流电动机起动运行过程中，通过改变三相交流电动机三相绕组的接线方法降低起动电流。
施耐德电动机回路配合表
150
55
180
75
250
90
312
110
360
150
480
380 V
P
I
(kW)
(A)
55
105
75
140
90
170
110
210
132
250
160
300
200
380
220
420
250
480
415 V P (kW) 75
90 110 132 160 220
250
160
520
300
570
300
200
630
p 类型 1 在以下两个条件下，接触器和继电器允许损坏:
对操作者个人安全没有危险 除继电器和接触器外，不对其它任何元件造成损害
p 类型 2 接触器和热继电器的触点允许熔焊，但必须容易分开
根据 2 类配合试验，开关装置和控制装置能正常运行
需要什么类型的配合？ 根据运行条件选择配合类型。 目标是达到使用者需求与装置成本之间的最佳平衡。
额定值 (A) 2.5 2.5 2.5 6.3 6.3 6.3 12.5 12.5 12.5 25 25 25 50 50 50 50 80 80 80
接触器
型号
LC1-D09ppC LC1-D09ppC LC1-D09ppC LC1-D09ppC LC1-D09ppC LC1-D09ppC LC1-D09ppC LC1-D09ppC LC1-D12ppC LC1-D18ppC LC1-D18ppC LC1-D25ppC LC1-D32ppC LC1-D40ppC LC1-D50ppC LC1-D50ppC LC1-D65ppC LC1-D65ppC LC1-D80ppC
施耐德继电保护使用说明
26/63
温度监视(16 RTD)（3）
38/49T
检同期（4）
25
vv
控制和监视
断路器/接触器控制
94/69
vv
自动转换(AT)（2）
vv
卸载/自动重起动
去磁
设备组关断
电容器组控制（2）
逻辑分辨（2）
5
8
7
Sepam 20/40/80 系列特性
Sepam 系列 符合下列标准 IEC60255-保护继电器 IEC60529-防护等级 IEC60068-运行温度 认证 国际 国内 辅助电源 24-250V DC 110-240V AC 基本单元尺寸 高×宽×厚（mm） b 标准
20
40
b
b
前面板为IP52
4 8 个传感器获取温度数据
Pt100, Ni100 或Ni120
5 1 个低电平模拟输出
0-10mA,4-20mA或0-20mA
6 软件工具 p Sepam参数和保护设置，定制控制逻辑 p 恢复和显示扰动记录 p 通过E-LAN进行本地或远程操作
普通及高要求应用，满足中/低压配 电系统的电流及/或电压保护需求。
Schneider Electric Building, No. 6, East WangJing Rd., Chaoyang District Beijing 100102 P.R.C. Tel: (010) 8434 6699 Fax: (010) 8450 1130
由于标准和材料的变更，文中所述特性和本资料中的图像只有经过我们 的业务部门确认以后，才对我们有约束。
网络和设备诊断 故障录波 脱扣记录 告警记录 运行操作记录 远运对点测试功能 装置自检
施耐德ATV312HU40N4 变频器 ATV312 数据表
Product data sheetCharacteristicsATV312HU40N4变频器 ATV312 - 4kW - 9.2kVA - 150 W -380..500 V - 三相供电产品状态停止销售 :i 停止销售主要信息产品系列Altivar 312产品类型变频器产品应用场景异步电机应用领域简易机械组装方式带散热片组件名称ATV312电动机功率 (kW)4 KW 电机功率5 Hp额定电源电压 [Us]380...500 V - 15...10 %供电频率50...60 Hz - 5...5 %电网相数 3 相线路电流13.9 A 在…上 380 V, Isc = 5 kA 10.6 A 在…上 500 V EMC 滤波器集成的视在功率9.2 KVA 最大瞬变电流14.3 A 适用 60 s 功耗W 150 W 额定负载电流速度范围1 (50)异步电机控制配置文件无传感器的通量矢量控制 采用 PWM 型电机控制信号出厂设置：恒定转矩电气连接Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 端子 2.5 mm² AWG 14 L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- 端子 5 mm² AWG 10电源内部电源 用于逻辑输入: 19...30 V 在…上 <100 mA, 保护类型: 过载和短路保护内部电源 用于参考电位计 (2.2 至 10 kOhm): 10...10.8 V 在…上 <10 mA, 保护类型: 过载和短路通讯端口协议串口Modbus CANopenIP 保护等级IP20 在上方部件 不带盖板 IP21 在连接端子处 IP31 在上方部件 IP41 在上方部件选项卡通信卡 适用 CANopen 菊花链 通信卡 适用 DeviceNet 通信卡 适用 Fipio通信卡 适用 以太网Modbus 通信卡 适用 Profibus DPT h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .补充信息电源电压范围323…550 V预期线路Isc5 KA连续输出电流9.5 A 在…上 4 kHz输出频率0…500 Hz额定开关频率 4 kHz开关频率 2...16 kHz 可调瞬时过转矩170…200 % 标称电机转矩制动力矩150 % 在 60 s 带有制动电阻器100 % 带有连续制动电阻器150 % 不带制动电阻器调节回路频率 PI 调节器电机滑差补偿可抑制自动 无论负载情况可调输出电压<= 电源电压紧固扭矩Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0.6 N.mL1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 1.2 N.m隔离电源与控制之间的电路模拟量输入数量3模拟量输入类型AI1 可配置的电压 0...10 V, 输入电压 30 V 最大, 阻抗: 30000 ΩAI2 可配置的电压 +/- 10 V, 输入电压 30 V 最大, 阻抗: 30000 ΩAI3 可配置电流 0...20 mA, 阻抗: 250 Ω采样期间AI1, AI2, AI3: 8 ms 模拟LI1...LI6: 4 ms 离散响应时间AOV, AOC 8 ms 适用 模拟R1A, R1B, R1C, R2A, R2B 8 ms 适用 离散量线性度误差+/- 0.2 % 适用 输出模拟量输出数量1模拟量输出 型号AOC 可配置电流: 0...20 mA, 阻抗: 800 Ω, 分辨率: 8 位AOV 可配置的电压: 0...10 V, 阻抗: 470 Ω, 分辨率: 8 位离散量输入逻辑逻辑输入 未接线 (LI1...LI4), < 13 V (状态 1)负逻辑 (源) (LI1...LI6), > 19 V (状态 0)正逻辑(源) (LI1...LI6), < 5 V (状态 0), > 11 V (状态 1)离散量输出数量2输出型式可配置的继电器逻辑: (R1A, R1B, R1C) 1NO + 1NC - 100000 次可配置的继电器逻辑: (R2A, R2B) NC - 100000 次最小开关电流 [Imin]R1-R2 10 mA 在…上 5 V 直流最大开关电流R1-R2: 2 A 在…上 250 V AC 感性负载 量, cos phi = 0.4 L/R = 7 msR1-R2: 2 A 在…上 30 V 直流 感性负载 量, cos phi = 0.4 L/R = 7 msR1-R2: 5 A 在…上 250 V AC 阻性（负载） 量, cos phi = 1 L/R = 0 msR1-R2: 5 A 在…上 30 V 直流 阻性（负载） 量, cos phi = 1 L/R = 0 ms 离散量输入数量6数字量输入类型(LI1...LI6) 可编程 在…上 24 V, 0…100 mA 适用 PLC, 阻抗: 3500 Ω加速和减速倾斜S, U 或自定义从 0.1 至 999.9 s 独立线性可调制动至停止采用直流注入保护类型输入断相: 驱动总线供电过压和欠压安全回路: 驱动总线供电失相安全功能，用于三相供电: 驱动电机断相: 驱动输出相线和接地之间的过流(仅通电时): 驱动过热保护: 驱动电机各相线之间短路: 驱动热保护: 马达绝缘电阻>= 500 mΩ 1 分钟 500 V 直流本地信号指示 1 个LED (红色) for 设备电压:四个7节显示器 for CANopen 总线状态:时间常量5 Ms 用于型号更改频率分辨率模拟量输入: 0.1...100 Hz显示单元: 0.1 Hz端口类型 1 RJ45 适用 Modbus/CANopen物理接口RS485多点串行链接传输帧RTU传输率10, 20, 50, 125, 250, 500 kbps 或 1 Mbps 适用 CANopen4800, 9600 或 19200 bps 适用 串口Modbus地址数1…127 适用 CANopen1…247 适用 串口Modbus变频器数量127 适用 CANopen31 适用 串口Modbus标识CE操作位置垂直方向 +/- 10°外部尺寸215 x 185 x 158 mm184 x 140 x 150 mm402 x 239 x 192 mm高度184 Mm宽度142 Mm深度152 Mm净重 3.1 Kg环境绝缘性能2410 V DC 接地和电源接线端之间3400 V AC 控制和电源接线端之间电磁兼容性 1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5抗快速瞬变 级别 4 符合 IEC 61000-4-4静电放电抗干扰 级别 3 符合 IEC 61000-4-2射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3符合标准IEC 61800-3IEC 61800-5-1产品认证CSA[RETURN]C-Tick[RETURN]DNV[RETURN]NOM[RETURN]GOST[RETURN]UL 污染等级2保护处理TC抗振动 1 gn (f= 13…150 Hz) 符合 EN/IEC 60068-2-61.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6抗冲击15 gn 适用 11 ms 符合 EN/IEC 60068-2-27相对湿度5…95 % 无凝结 符合 IEC 60068-2-35…95 % 无滴水 符合 IEC 60068-2-3贮存环境温度-25…70 °C环境温度-10…50 °C 无降容 (保护盖位于变频器上方)-10…60 °C 有 (变频器顶部没有保护盖)工作海拔<= 1000 m 无降容1000...3000 m 电流降额 1%/100m包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height20.791 CmPackage 1 Width21.71 CmPackage 1 Length21.828 CmPackage 1 Weight 3.151 KgUnit Type of Package 2S06Number of Units in Package 212Package 2 Height73.5 CmPackage 2 Width60.0 CmPackage 2 Length80.0 CmPackage 2 Weight47.0 Kg可持续性产品类型Green Premium 产品欧盟ROHS指令主动合规性（超出欧盟 RoHS 法定范围的产品）欧盟ROHS声明Mercury free是中国 ROHS 管理办法中国 ROHS 声明RoHS exemption information是流通资料产品使用寿命终期信息WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
施耐德马达保护器 EOCR CFMA
三相电流每2秒循环显示
动态幅值指示棒
·按过电流OC设定值的百分比形式显示实际电流值
·%Value=实际电流/设定电流×100%
·最小百分比为65%
Amp :显示电流指示灯亮
×10：显示乘于10倍
Sec：显示时间指示灯
显示实际电流
·显示三相电流之中最高值(对于OC、Stall、Jam等跳闸原因)·显示三相电流之中最低值(对于UC、UB等跳闸原因)
·显示缺相(对于PL跳闸原因)·运行中，显示各相实际负载电流
注：图片只作为产品示意图
Basic model:EOCR-CMA/CFMA
三个跳闸记录包括跳闸原因和三相电流
当电机在停机或运行当中，按ESC键之后可显示出来
Basic model:EOCR-CMA/CFMA
Basic model:EOCR-CMA/CFMA。
Schneider Electric XTPB和XTPR系列手动电机保护器说明书
1D r i v e s a n d M o t o r sManual Motor Protectorsl Visible Trip Indicationl Class 10 Overload Protectionl M anual Motor Protectors up to 25A l U L 508 Group Motor and Type E Compliant XTPB and XTPR SeriesManual Motor Protectors (MMPs) features a pushbutton or rotary ON/OFF manual disconnect, Class 10 adjustable bimetallic overload relay and fixed magnetic short circuit trip capability in one compact unit. The Frame B size (45 mm) for motors has FLA ratings up to 32A. The XTPB and XTPR MMPs are UL Listed under UL 508 as Manual Motor Protectors. They provide an economical solution for applications requiring simple manual starting and stopping of motors. When used as an MMP , they are typically installed in an enclosure. Many enclosures are offered as accessories for the MMPs. Separate short-circuit protective devices, such as circuit breakers or fuses, are wired ahead of the MMPs. The short-circuit protective device should be sized per the NEC code and should not exceed 400% of the maximumFLA dial setting of the MMP . A Group Motor Installation can be defined as more than one motor circuit protected by a single set of fuses or circuit breaker on a motor branch circuit. This eliminates the need for individual fuses or circuit breakers for each motor circuit. Substantial component cost savings,panel space savings and reduced wiringinstallation time can be achieved in GroupMotor Installations. The MMPs are tested and listed for group installation. If remoteoperation is required, a magnetic contactorcan be wired in series with the MMP . Manual Motor Protectors are selected based on theoverload current range required for a given motor. This current range is determined from the motor Full Load Ampere rating and Motor Service Factor usually found on the motor nameplate. For motors with service factors less than 1.15, multiply the motor FLA by 0.90 to select appropriate MMP . Example: For motor having FLA of 6.4 A and service factor of 1.0 (6.4 A x 0.90 = 5.76 A), select Model Number: XTPB6P3BC1SPECIFICATIONS (XTPB, XTPR)GENERALStandards: IEC/EN 60947, VDE 0660, UL 508, CSA C 22.2 No. 14All models shown smaller than actual size.XTPR6P3BC1XTPB2P5BC1XTPBXENAS65IEC EN 60947cccClimatic Proofing: Damp heat, constant,to IEC 60068-2-78; damp heat, cyclic, to IEC 60068-2-30Ambient Temperature °C (°F):Storage: -25 to 80 (-13 to 176) Open: -25 to 55 (-13 to 131) Enclosed: -25 to 40 (-13 to 104)Direction of Incoming Supply: As requiredDegree of Protection Device: IP20 Terminals: IP00Protection Against Direct Contact: Finger- and back-of-hand proof Shock Resistance Half-Sinusoidal Shock 10 mS to IEC 60068-2-27 (g): 25 Altitude (m), Maximum: 2000Terminal Capacity:Solid (mm 2): 1 x (1 to 6) 2 x (1 to 6) Flexible with Ferrule to DIN 46228 (mm 2): 1 x (1 to 6) 2 x (1 to 6) S olid or Stranded: 18 to 10 (AWG)TERMINAL SCREw TIGHTENING TORqUEMain Cable, Nm: 1.7 Main Cable, lb-in: 15.0Control Circuit Cable, Nm: 1 Control Circuit Cable, lb-in: 8.9MAIN CONTACTSRated Impulse withstand Voltage (Uimp), Vac: 6000Overvoltage Category/Pollution Degree: III/32XTPB PUSHBUTTON MANUAL MOTOR PROTECTORMAXIMUM MOTOR RATINGSMAXiMuM hP RATiNg P (hP) MAXiMuM kW RATiNg AC-3 P (kW) uL 508/CSA C 22.2 No. 14 3-PhASE 3-PhASE 220 To 380 To 660 ToModEL No. 240V 415V 440V 500V 690V 200V 240V 480V 600VXTPB001BC1 1 0.63 to 1 14 0.12 0.25 0.25 0.37 0.55 * * 1⁄2 1⁄2 XTPB1P6BC1 1.6 1 to 1.6 22 0.25 0.55 0.55 0.75 1.1 * * 3⁄4 1 XTPB2P5BC1 2.5 1.6 to 2.5 35 0.37 0.75 1.1 1.1 1.5 1⁄2 1⁄2 1 11⁄2 XTPB004BC1 4 2.5 to 4 56 0.75 1.5 1.5 2.2 3 1 1 2 3 XTPB6P3BC1 6.3 4 to 6.3 88 1.1 2.2 3 3 4 11⁄2 11⁄2 3 5XTPB010BC1 10 6.3 to 10 140 2.2 4 4 4 7.5 3 3 71⁄2 10 XTPB016BC1 16 10 to 16 224 4 7.5 9 9 12.5 3 5 10 10XTPR ROTARy MANUAL MOTOR PROTECTORS wITH SCREw TERMINALSXTPR001BC1 1 0.63 to 1 14 0.12 0.25 0.25 0.37 0.55 * * 1⁄2 1⁄2 XTPR1P6BC1 1.6 1 to 1.6 22 0.25 0.55 0.55 0.75 1.1 * * 3⁄4 1 XTPR2P5BC1 2.5 1.6 to 2.5 35 0.37 0.75 1.1 1.1 1.5 1⁄2 1⁄2 1 11⁄2 XTPR004BC1 4 2.5 to 4 56 0.75 1.5 1.5 2.2 3 1 1 2 3 XTPR6P3BC1 6.3 4 to 6.3 88 1.1 2.2 3 3 4 11⁄2 11⁄2 3 5 XTPR010BC1 10 6.3 to 10 140 2.2 4 4 4 7.5 3 3 71⁄2 10 XTPR016BC1 16 10 to 16 224 4 7.5 9 9 12.5 3 5 10 10 XTPR020BC1 20 16 to 20 280 5.5 9 11 12.5 15 5 5 10 15 XTPR025BC125 20 to 25 350 5.512.512.515 22 5 71⁄2 15 20RATEduNiNTERRuPTEd CuRRENT: iu = iE (AMPS) FLA AdjuST. RANgE / oVERLoAd RELEASE iR (AMPS)ShoRT CiRCuiT RELEASE iRM * In this range, calculate motor rating according to rated current. Specified values to NEC Table 430.250Notes: Single-phasing sensitivity to IEC/EN 60947-4-1, VDE 0660 Part 102. Can be snap-fit to IEC/EN 60715 top-hat (DIN) with 7.5 or 15 mm height.Service Factor (SF) — Setting Ir of current scale in dependence of load factor: SF = 1.15 -> Ir = 1 x In mot SF = 1 -> Ir = 0.9 x In motRated Operational Voltage (Ue), Vac: 690Rated Uninterrupted Current = Rated Operational Current (Iu = Ie) in Amperes:X TPB: 25 or current setting of the overcurrent releaseXTPR: 32 or current setting of the overcurrent releaseRated Frequency, Hz: 40 to 60Current Heat Loss (3-Pole at Operating Temperature), w: 6Lifespan, Mechanical (ops): XTPB: 50,000 XTPR: 100,000 Lifespan, Electrical (AC-3 at 400V) (ops): XTPB: 50,000 XTPR: 100,000Maximum Operating Frequency, Operations/hr: XTPB: 25 XTPR: 40Short-Circuit Rating, DC (kA): 60 MOTOR SwITCHING CAPACITy AC-3 (up to 690V) in Amperes: XTPB: 25 XTPR: 32DC-5 (up to 250V) in Amperes: XTPB: 25XTPR: 25 (3 contacts in series)RELEASESOverload Release SettingRange (x Iu): 0.6 to 1.0Fixed Short-Circuit Release (x Iu): 14 Short-Circuit Release Tolerance: ± 20% Phase-Failure Sensitivity:IEC/EN 60947-1-1, VDE 0660Part 102 TEMPERATURE COMPENSATIONIEC/EN 60947, VDE 0660, °C (°F):-5 to 40 (23 to 104)Operating Range °C (°F): -25 to 55 (-13 to 131) Temperature Compensation Residual Error for T > 20°C, %/K: < =0.25SPECIFICATIONS FOR (AUXILIARy CONTACTS)XTPAXSA Rated Impulse withstand Voltage, Uimp (Vac): 6000Overvoltage Category/Pollution Degree: III/3Rated Operational VoltageUe (Vac): 500Ue (Vdc): 250Safe Isolation to Vde 0106 Part 101 and Part 101/A1 Between Auxiliary Contacts and Main Contacts (Vac): 690RATED OPERATIONAL CURRENT AC-15 220 to 240V, Ie (A): 3.5 380 to 415V, Ie (A): 2440 to 500V, Ie (A): 1 DC-13 L/R < 100 ms 24V, Ie (A): 260V, Ie (A): 1.5 110V, Ie (A): 1 220V, Ie (A): 0.25LIFE SPAN Mechanical, Operations (x 106): 0.1 Electrical, Operations (x 106): 0.05 Contact Reliability (@ Ue = 24 Vdc, Umin – 17V, Imin = 5.4 mA, FaultProbability: < 10-8 < 1 fault at 1 x 108 operations Positively Driven Contacts to ZH 1/457: Yes SHORT-CIRCUIT RATING wITHOUTwELDING Fuseless: FAZ-B4/1-HIFuse (A gG/gL): 10TERMINAL CAPACITy Solid or Flexible Conductor with Ferrule (mm 2): 0.75–2.5Solid or Stranded: 18 – 14 (AWG)3D r i v e sa n dM o t o r sTo OrderiEC MANuAL MoToR PRoTECToR PuShBuTToN ModEL No. dESCRiPTioN XTPB001BC1 MMP PB frame B class 10, 0.63 to 1 A XTPB1P6BC1 MMP PB frame B class 10, 1 to 1.6 A XTPB2P5BC1 MMP PB frame B class 10, 1.6 to 2.5 A XTPB004BC1 MMP PB frame B class 10, 2.5 to 4 A XTPB6P3BC1 MMP PB frame B class 10, 4 to 6.3 A XTPB010BC1 MMP PB frame B class 10, 6.3 to 10 A XTPB016BC1 MMP PB frame B class 10, 10 to 16 A RoTARy XTPR001BC1 MMP rotary frame B class 10, 0.63 to 1 A XTPR1P6BC1 MMP rotary frame B class 10, 1 to 1.6 A XTPR2P5BC1 MMP rotary frame B class 10, 1.6 to 2.5 A XTPR004BC1 MMP rotary frame B class 10, 2.5 to 4 A XTPR6P3BC1 MMP rotary frame B class 10, 4 to 6.3 A XTPR010BC1 MMP rotary frame B class 10, 6.3 to 10 A XTPR016BC1 MMP rotary frame B class 10, 6.3 to 10 A XTPR020BC1 MMP rotary frame B class 10, 16 to 20 A XTPR025BC1 MMP rotary frame B class 10, 20 to 25 A MANuAL MoToR PRoTECToR ACCESSoRiES ModEL No. dESCRiPTioN XTPAXCLkA2 3-Ph commoning link A, 2 devices frame B XTPAXCLkA3 3-Ph commoning link A, 3 devices frame B XTPAXiT Incoming terminal XTPAXSA11 Side auxiliary contact 1NO 1NC XTPAXSA12 Side auxiliary contact 1NO 2NC XTPBXENAS41 MMP PB accessory enclosure-N.A. surface IP41 XTPBXENAS65 MMP PB accessory enclosure-N.A. surface IP65Comes complete with operator’s manual.Ordering Example: XTPB6P3BC1, manual motor protector 4 to 6.3 A, XTPAXSA11, side auxiliary contact.XTPBXENAXTPAXiTXTPAXSA11All models shownlarger than actual size.。
施耐德低压电器选型手册-2012-12 电动机回路配合选型表
电动机回路
配合选型表
1类配合表 (IEC 60947-4-1) 380/415 V
电磁式断路器(MA)
接触器 热继电器
分断特性 "Iq" : 等同于断路器分断能力
起动方式 (1) : 标准 LRD 10A级，LR9 10级
电动机
220/230 V
380 V
415 V
P
I
P
I
P
I
(kW)
170
90
110
210
110
75
250
132
250
132
90
312
160
300
160
110
360
200
380
220
220
420
150
480
250
480
250
160
520
300
200
630
335
220
700
375
400
250
800
450
500
300
970
560
570
300
630
335
700
375
700
LC1-F630
LC1-F800
LC1-F800 LC1-BL33 LC1-BM33
LC1-BM33 LC1-BP33
热继电器 (1)
型号
LR9-D53 69 LR9-F53 69 LR9-F53 71 LR9-F53 71 LR9-F73 75 LR9-F73 75 LR9-F73 79 LR9-F73 79 LR9-F73 79 LR9-F73 81 LR9-F73 81
施耐德LC1N0910M5N Easy TeSys Control 3P 接触器 数据表
Product data sheetCharacteristicsLC1N0910M5NEasy TeSys Control 3P 接触器 (1NO) - AC-3 -<= 440V 9A - 220V 线圈 50Hz主要信息产品系列Easy TeSys 产品系列Easy TeSys Control 产品类型接触器产品短名LC1N接触器应用领域应用于功率因数大于等于0.95的交流负载中应用于无感或微感负载、电阻炉使用类别AC-3 AC-3e AC-1极数3P额定工作电压 [Ue]电源回路: <= 690 V AC 50/60 Hz额定工作电流 [Ie]9 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 9 A (当运行温度 <=55 °C) 当运行电压<=<= 440 V AC AC-3e对于电源回路 25 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路控制回路电压 [Uc]220 V AC 50 Hz补充信息电动机功率 (kW)2.2 KW 当运行电压<=220...230 V AC 50/60 Hz 4 KW 当运行电压<=380...400 V AC 50/60 Hz 4 KW 当运行电压<=415...440 V AC 50/60 Hz 5.5 KW 当运行电压<=500 V AC 50/60 Hz5.5 KW 当运行电压<=660...690 V AC 50/60 Hz 回路触点类型 3 NO约定发热电流 [Ith]25 A (当运行温度 <=60 °C) 对于电源回路额定接通能力 [Irms]90 A 当运行电压<=380 V AC 对于电源回路 符合 IEC 60947-4-1 140 A AC 对于辅助触点 符合 IEC 60947-5-1额定分断能力72 A 当运行电压<=440 V 对于电源回路 符合 IEC 60947额定短时耐受电流 [Icw]105 A 当运行温度<=40 °C 可持续10 s 对于电源回路 61 A 当运行温度<=40 °C 可持续60 s 对于电源回路 30 A 当运行温度<=40 °C 可持续600 s 对于电源回路与继电器配合使用的熔丝10 A gG 当运行电压<=<= 690 V 配合 1 型, 对于控制回路 符合 IEC 60947-5-1 20 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路平均阻抗 2.5 MΩ - Ith 25 A 50 Hz 对于电源回路每极功耗0.2 W AC-3 1.6 W AC-1额定绝缘电压 [Ui]690 V 符合 IEC 60947-4-1过电压类别III 污染等级3额定冲击耐受电压 [Uimp]6 KV 线圈未连接到电源电路 符合 IEC 60947T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .机械寿命10000000 次电气寿命1400000 次 AC-3150000 次 AC-1250000 次 AC-4控制回路特性AC当50 Hz控制电压限额0.85...1.1 Uc (-5…55 °C 线圈起动 50 Hz0.3...0.6 Uc (-5…55 °C 线圈释放 50 Hz(~50Hz起动)功耗 (VA)95 VA 50 Hz cos phi 0.75 (at 20 °C)(~50Hz吸持)功耗 (VA)8.5 VA 50 Hz cos phi 0.3 (at 20 °C)热消散2…3 W for 控制回路动作时间12...22 ms 闭合过程4...19 ms 打开过程最大操作频率1800 次/小时当60 °C接线能力电源回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子电源回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子电源回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子电源回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 不带接线端子控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 软线 不带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子紧固扭矩电源回路: 1.2 N.m控制回路: 1.2 N.m辅助触点类型 1 NO最小开关电压17 V 对于控制回路最小开关电流 [Imin]5 MA 对于控制回路绝缘电阻> 10 MΩ 对于控制回路不重迭时间 1.5 Ms 得电 确保NC和NO触电之间1.5 Ms 失电 确保NC和NO触电之间安装方式DIN 导轨安装底板安装环境标准IEC 60947-1EN 60947-1EN 60947-4-1GB 14048.4IEC 60947-4-1产品认证CCCIP 保护等级IP20 符合 IEC 60529防护措施TH （污染等级 3) 符合 IEC 60068周围空气温度-5…55 °C 运行-60…80 °C 存储-20…70 °C （运行在Uc下时）工作海拔3000 m 无降容耐火及耐异常高温能力850 °C 符合 IEC 60695-2-1抗冲击、震动性能抗震性能 触点打开时 (1.5 gn (5...300 Hz))抗震性能 触点闭合时 (3 gn (5...300 Hz))抗冲击性能 触点打开时 (7 gn (11ms))抗冲击性能 触点闭合时 (10 gn (11ms))高度74 Mm宽度45 Mm深度80 Mm净重0.3 Kg包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height 4.78 CmPackage 1 Width7.43 CmPackage 1 Length8.35 CmPackage 1 Weight342.0 GUnit Type of Package 2S02Number of Units in Package 236Package 2 Height15.0 CmPackage 2 Width30.0 CmPackage 2 Length40.0 CmPackage 2 Weight12.5 KgUnit Type of Package 3PALNumber of Units in Package 3576Package 3 Height60.0 CmPackage 3 Width80.0 CmPackage 3 Length60.0 CmPackage 3 Weight197.042 Kg可持续性产品类型Green Premium 产品REACh法规REACh 声明REACh free of SVHC支持欧盟ROHS指令符合欧盟ROHS声明Toxic heavy metal free支持Mercury free支持RoHS exemption information支持中国 ROHS 管理办法中国 ROHS 声明环境披露产品环境文件流通资料产品使用寿命终期信息WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
施耐德接触器,热保护(选型,含功耗等详细参数)
电机功率额定电流型号参考单价型号参考单价参考总价起动保持损耗配断路器型号1.1KW 3.0A LC1-D0910M7N52LRD08KN6111370VA7VA2-3W C65 D 3P10A1.5KW 4.0A LC1-D0910M7N52LRD08KN6111370VA7VA2-3W C65 D 3P10A2.2KW 5.3A LC1-D0910M7N52LRD10KN6111370VA7VA2-3W C65 D 3P10A5.5KW12.0A LC1-D1810M7N70LRD16KN6113170VA7VA2-3W C65 D 3P20A7.5KW16.0A LC1-D1810M7N70LRD21KN7214270VA7VA2-3W C65 D 3P25A11.0KW23.0A LC1-D2510M7N80LRD22KN7915970VA7VA2-3W C65 D 3P32A电机运行参数如下：三相鼠笼式异步电动机，额定电压AC380 交流接触器运行参数如下： 线圈额定电压AC220V施耐德交流接触器，热保护继电器，断路器配合选型表（国产D2N系列）电机功率额定电流型号参考单价型号参考单价参考总价起动保持损耗配断路器型号1.1KW 3.0A LC1-D09M7C60LRD-08C9615670VA7VA2-3W C65 D 3P10A1.5KW 4.0A LC1-D09M7C60LRD-08C9615670VA7VA2-3W C65 D 3P10A2.2KW 5.3A LC1-D09M7C60LRD-10C8114170VA7VA2-3W C65 D 3P10A5.5KW12.0A LC1-D18M7C80LRD-16C8116170VA7VA2-3W C65 D 3P20A7.5KW16.0A LC1-D18M7C80LRD-21C10318370VA7VA2-3W C65 D 3P25A11.0KW23.0A LC1-D25M7C94LRD-22C10119570VA7VA2-3W C65 D 3P32A电机运行参数如下：三相鼠笼式异步电动机，额定电压AC380 交流接触器运行参数如下： 线圈额定电压AC220V施耐德交流接触器，热保护继电器，断路器配合选型表（进口D系列）。
