不锈钢表面的酸洗钝化处理
不锈钢管钝化方案
不锈钢管钝化方案不锈钢是一种具有强大抗腐蚀性能的材料，但在某些特定环境下，仍然会受到腐蚀的影响，降低其使用寿命和性能。
为了提高不锈钢管的抗腐蚀性能，可能需要采取钝化措施。
钝化是通过在不锈钢表面形成一层稳定的 passivation 层来防止腐蚀的过程。
本文将介绍几种常见的不锈钢管钝化方案。
一、酸洗钝化方案酸洗钝化是最常用的不锈钢管钝化方法之一。
主要步骤包括清洗、除油和酸洗。
清洗过程通常采用溶液或机械方式，以去除表面的杂质和尘土。
酸洗时一般使用盐酸或硫酸，将不锈钢管浸泡在酸液中一定时间，以去除氧化皮、锈迹和其他杂质，同时形成一层稳定的passivation 层。
二、电化学钝化方案电化学钝化是通过在不锈钢表面施加外加电场来形成 passivation 层的一种方法。
该方法一般需要在无氧环境中进行，常见的电化学钝化方法包括阳极极化和阴极保护。
阳极极化是通过施加阳极电压来氧化不锈钢表面，形成稳定的 passivation 层。
阴极保护是通过施加阴极电压来降低不锈钢管表面的氧化还原电位，从而减缓腐蚀的速度。
三、化学钝化方案化学钝化是利用化学反应来形成 passivation 层的方法。
其中，最常用的化学钝化方法是使用含有铬酸或硝酸的溶液进行处理。
在这个过程中，溶液中的铬酸或硝酸会与不锈钢管表面的铁原子发生反应，生成一层致密的铬酸盐或硝酸盐 passivation 层。
这层 passivation 层能够防止氧、水和其他腐蚀性物质进一步侵蚀。
四、机械钝化方案机械钝化是利用物理力学方法来提高不锈钢管抗腐蚀性能的一种技术。
该方法通过在不锈钢表面制造微观不平整，增加表面积，从而提高其抗腐蚀性。
机械钝化一般通过喷丸、砂皮或刷洗等方式实现。
对于不同的工程和应用场景，选择合适的不锈钢管钝化方案至关重要。
在选择之前，要充分了解钝化方案的工艺过程、适用范围和效果。
此外，注意合理使用并遵守环境保护要求。
正确的钝化方案能够提高不锈钢管的使用寿命和韧性，降低维护成本，并确保其在各种环境下的稳定性。
不锈钢表面的酸洗钝化和检验
不锈钢表面的酸洗钝化1．不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其主要目的在于防腐防锈。
不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。
在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。
这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。
对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材料的则无需酸洗钝化。
但对不锈钢设备的焊缝还需要进行酸洗钝化。
对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。
2．不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n 腐蚀介质隔离，是不锈钢防护的基本屏障。
不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。
不锈钢酸洗钝化标准
不锈钢酸洗钝化标准
不锈钢酸洗钝化是一种重要的表面处理工艺，它可以有效地提高不锈钢的耐腐蚀性能和外观质量。
不锈钢酸洗钝化标准是对这一工艺的要求和规范，对于生产和使用不锈钢制品的企业来说，了解和遵守这些标准至关重要。
首先，不锈钢酸洗钝化标准包括了对原材料的要求。
不锈钢作为一种特殊的金属材料，其成分和性能要求都有严格的标准。
在酸洗钝化工艺中，原材料的质量直接影响着最终产品的质量，因此必须选择符合标准要求的不锈钢材料进行生产。
其次，不锈钢酸洗钝化标准还包括了对工艺流程的要求。
酸洗钝化工艺是一个复杂的过程，需要严格控制各个环节，包括酸洗、中和、清洗、钝化等步骤。
只有严格按照标准要求进行操作，才能保证产品达到预期的性能和质量。
另外，不锈钢酸洗钝化标准还对产品的性能和外观质量提出了具体要求。
比如，产品的耐腐蚀性能、表面光洁度、钝化膜的厚度和致密性等都有明确的标准。
只有符合这些要求，产品才能被认定为合格品。
此外，不锈钢酸洗钝化标准还涉及到对设备和环境的要求。
生产不锈钢酸洗钝化产品的企业必须保证生产设备的正常运转和环境的清洁整洁，以确保产品的质量和安全性。
总的来说，不锈钢酸洗钝化标准是保证产品质量和安全的重要依据，企业和生产者必须严格遵守这些标准，才能生产出合格的不锈钢酸洗钝化产品。
同时，监管部门也需要加强对这些标准的执行和监督，以保障公众利益和环境安全。
希望通过不锈钢酸洗钝化标准的严格执行，能够推动不锈钢制品行业的健康发展，为社会和经济发展做出积极贡献。
不锈钢酸洗钝化工艺流程

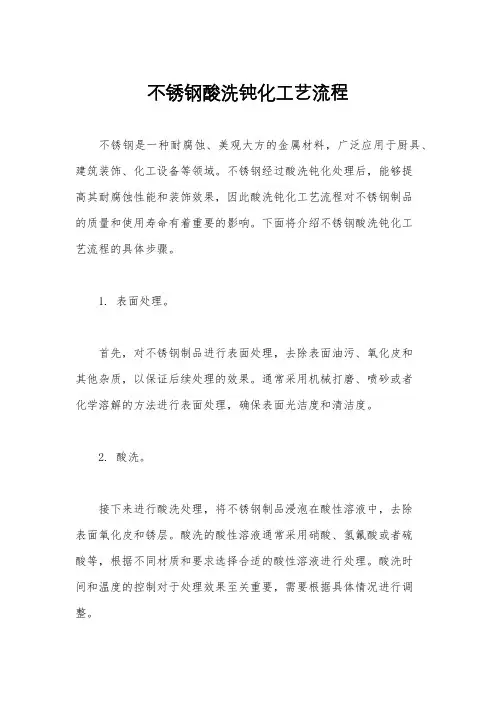

不锈钢酸洗钝化工艺流程不锈钢是一种耐腐蚀、美观大方的金属材料，广泛应用于厨具、建筑装饰、化工设备等领域。
不锈钢经过酸洗钝化处理后，能够提高其耐腐蚀性能和装饰效果，因此酸洗钝化工艺流程对不锈钢制品的质量和使用寿命有着重要的影响。
下面将介绍不锈钢酸洗钝化工艺流程的具体步骤。
1. 表面处理。
首先，对不锈钢制品进行表面处理，去除表面油污、氧化皮和其他杂质，以保证后续处理的效果。
通常采用机械打磨、喷砂或者化学溶解的方法进行表面处理，确保表面光洁度和清洁度。
2. 酸洗。
接下来进行酸洗处理，将不锈钢制品浸泡在酸性溶液中，去除表面氧化皮和锈层。
酸洗的酸性溶液通常采用硝酸、氢氟酸或者硫酸等，根据不同材质和要求选择合适的酸性溶液进行处理。
酸洗时间和温度的控制对于处理效果至关重要，需要根据具体情况进行调整。
3. 中和。
酸洗后，需要对不锈钢制品进行中和处理，以中和残留在表面的酸性物质，防止对后续处理产生影响。
中和处理通常采用碱性溶液，如氢氧化钠或氢氧化钾，将其浸泡在碱性溶液中，中和酸性物质。
4. 钝化。
最后进行钝化处理，通过在不锈钢表面形成一层致密的氧化膜，提高其耐腐蚀性能。
钝化处理通常采用酸性钝化剂或者氧化钝化剂，将不锈钢制品浸泡在钝化剂中，形成氧化膜。
钝化剂的成分和处理时间需要根据不同材质和要求进行选择和调整。
以上就是不锈钢酸洗钝化工艺流程的具体步骤，通过这些处理，不锈钢制品的表面质量和耐腐蚀性能得到了有效提升。
合理控制每个步骤的处理参数和工艺流程，能够确保不锈钢制品达到预期的质量要求，提高其市场竞争力和使用寿命。
不锈钢酸洗钝化的方法与工艺
．不锈钢酸洗钝化的方法与工艺3．1酸洗钝化处理方法比较不锈钢设备与零部件酸洗钝化处理根据操作不同育多种方法，其适用范围与特点见表1.3．2酸洗钝化处理配方举例3．2．1一般处理[2]根据ASTMA380—1999，仅以300系列不锈钢为例，(1)酸洗药剂HNO36％～25％+HF0．5％～8％(体积分数)；云清牌酸洗缓蚀剂0.1%温度21～60℃；时间按需要；或药剂柠檬酸铵5％～10％(质量分数)；温度49～71℃；时间10～60min。
(2)钝化药剂HNO320％～50％(体积分数)；温度49～71℃；时间10～30min；或温度2l～38℃；时间30～60min；或药剂HNO320％～50％+Na2Cr207H2022％～ 6％(质量分数)；温度49～54℃；时间15～30min；或温度21～38℃；时间30～60min。
(3)除鳞酸洗药剂H2SO48％～11％(体积分数)；温度66～82℃；6寸间5～45min；及药剂HNO36％～25％+HF 0．5％～8％(体积分数)；温度21～60℃；或HNO315％～25％+HFl％—8％(体积分数)。
3．2．2膏剂法处理(1)以广州石化尿素不锈钢新设备内表面焊缝及母材钝化和维修表面打磨焊缝的局部钝化为例[3]酸洗膏：25％HNO~+4％HF+7l％冷凝水(体积分数)与 BaSO，调至糊状。
钝化膏：30％HNO3或25％HNO3+1％(质量分数)K2Cr207与BaSO7调至糊状。
涂覆表面5～30min，用冷凝水冲洗至pH=7，对单台设备也可采用喷洒双氧水的化学钝化法。
(2)以上海大明铁工厂专利m为例。
酸洗钝化膏：HN038％～14％(作钝化剂)；HFl0％～15％(作腐蚀剂)；硬月S酸镁2．2％～2．7％(作增稠剂)硝酸镁60％～70％(作填料，提高粘附力与渗透性)；[page]多聚磷酸钠2．3％～2．8％(作缓蚀剂)；水(调节粘度)。
3．2．3 电化学法处理以厦门大学专利[5]为例，其处理方法是：将待处理的不锈钢工件作阳极，控制恒电位进行阳极化处理，或者将不锈钢工件先作阴极，控制恒电位进行阴极化处理，再将不锈钢工件作阳极，控制恒电位进行阳极化处理，并继续改变其恒电位进行钝化处理，电解质溶液均采用HN03。
不锈钢酸洗钝化
不锈钢酸洗钝化不锈钢酸洗钝化去除不锈钢表层氧化的化学过程称为不锈钢酸洗钝化。
不锈钢表层氧化不锈钢在加工过程中会出现黑色、黄色的氧化皮，为了提高不锈钢的外观和耐蚀性，加工后的不锈钢必须进行酸洗钝化处理。
去除焊接、高温加工处理后产生的氧化皮，使之银亮有光，并使处理后的表面形成一层以铬为主要物质的氧化膜，不会再产生二次氧蚀，达到钝化目的，从而提高不锈钢制品的表面防腐质量，延长设备使用寿命。
不锈钢表层氧化处理不锈钢酸洗钝化一般是采用酸洗钝化膏和酸洗钝化液进行处理，酸洗钝化膏是将酸洗和钝化同步进行，一步完成，改变了传统的酸洗和钝化工艺，操作简单、施工方便、成本低廉。
适合于大面积涂刷操作。
酸洗钝化液适合于小工件的浸泡操作。
不锈钢酸洗钝化应用不锈钢酸洗钝化适合200系列、300系列、400系列不锈钢，广泛用于化工、制药、造纸、食品、航空、核工业、建筑等不锈钢设备、压力容器、工程构件的表面处理。
不锈钢酸洗钝化标准不锈钢酸洗钝化检测标准为:国际通用不锈钢蓝点检测液检测。
氧化皮清除液用途:快速清除不锈钢热加工后产生的高温难清除黑色顽固氧化皮，特别适用于304、321、316、316L等型号不锈钢，最终使产品表面清洁干净，成银白色表面，美化外观，同时钝化不锈钢表面，提高抗腐蚀能力;也用于清除各种锈、氧化皮、焊接后产生的黄蓝黑色焊斑等污物。
特点:由刺激性气味的液体，除锈、氧化皮速度快、效率高，显著提高了不锈钢产品的耐蚀性能、抗锈效果。
同时添加了高效缓蚀剂、抑雾剂，防止金属出现过腐蚀和氢脆现象、抑制酸雾的产生。
使用方便、经济实用，特别适用于小型复杂工件，不适合涂膏的情况，优于市场同类产品。
综合评价，处市场同类产品第一名。
用法:将要处理的不锈钢件浸泡在清洗液中，常温处理2~10分钟或更长时间(由氧化皮厚度、板材材质和处理要求而定)，至表面氧化皮、锈完全清除干净为止，然后用清水(石灰水或碱水更好)冲净，避免返锈。
包装:1千克/瓶、24瓶/箱;塑料桶:30公斤/桶。
不锈钢管道酸洗钝化方案
不锈钢管道酸洗钝化方案1.去除油污首先，要彻底去除管道表面的油污，可以使用工业清洗剂进行清洗。
将清洗剂喷洒于管道表面，然后使用刷子进行擦拭，确保油污被完全清除。
如果管道表面的油污较严重，可以使用溶剂洗涤。
2.酸洗处理将管道浸入1%~5%的稀硝酸溶液中，保持温度在60℃~70℃之间，并进行搅拌。
可根据管道表面污垢的程度来决定酸洗时间，通常为15分钟至1小时。
在酸洗过程中，要注意保护操作人员的安全，避免接触酸液溅到身体。
3.清水冲洗酸洗结束后，需用清水对管道进行冲洗，以彻底去除残留的酸液。
可以使用高压水枪清洗，确保管道表面没有残留的酸液。
4.钝化处理将管道浸入10%的硝酸溶液中，保持温度在20℃~30℃之间，并进行搅拌。
钝化时间一般为30分钟至1小时。
钝化处理可以提高不锈钢管道的耐腐蚀性能，形成一层致密的钝化膜，防止进一步的氧化。
5.再次清水冲洗钝化处理后，再次使用清水对管道进行冲洗，完全去除残留的硝酸溶液。
6.干燥用空气枪对管道进行吹干，确保管道表面没有残留水分。
需要注意的是，以上的酸洗钝化方案仅适用于一般不锈钢材质，对于特殊材质的不锈钢管道，需要根据具体情况选择合适的酸洗钝化方案。
此外，在进行不锈钢管道酸洗钝化过程中，操作人员应佩戴防护设备，避免接触酸液溅到皮肤和眼睛，并遵守相关的安全操作规程。
酸洗钝化可以有效去除不锈钢管道表面的污垢和氧化皮，并提高不锈钢管道的耐腐蚀性能。
但在操作过程中应谨慎处理，以确保操作人员的安全和管道的质量。
同时，为了保护环境，处理后的酸液应妥善处理，避免对环境造成污染。
不锈钢酸洗刷洗处理方法
不锈钢酸洗刷洗处理方法不锈钢制品用久了可能会有污渍或者锈斑啥的，这时候酸洗就很有用啦。
咱先说说酸洗的溶液。
一般来说，可以用专门的不锈钢酸洗钝化液，这种东西在五金店或者网上都能买到哦。
可别随便用强酸，那可太危险啦，就像个小炸弹似的，搞不好会把不锈钢都弄坏呢。
酸洗之前呀，得把不锈钢表面的脏东西尽量弄掉。
比如说那些大块的油污，就用洗洁精先擦一擦、洗一洗。
要是有那种硬邦邦的垢，可能还得用小刷子轻轻刷一刷。
这就好比给不锈钢洗个小澡前，先把它身上的泥巴搓掉一些。
然后就可以开始酸洗啦。
把不锈钢制品放到酸洗钝化液里，浸泡的时间可得掌握好。
要是泡太久，就像泡澡泡过头了一样，不锈钢可能会被腐蚀得太厉害。
要是泡的时间不够呢，污渍又洗不干净。
大概泡个十几分钟到半个小时就差不多啦，具体还得看不锈钢表面的脏污程度。
就像做菜放盐，得根据菜量和口味来调整，这个时间也是要根据实际情况调整的呢。
酸洗之后呢，要把不锈钢拿出来用清水好好冲洗。
一定要冲洗得干干净净的，不能让酸洗钝化液残留在上面。
这残留的液就像个调皮的小坏蛋，留在上面可能会继续搞破坏。
还有哦，如果不锈钢表面有锈斑比较严重的地方，酸洗的时候可以用软布或者小刷子蘸着酸洗钝化液在锈斑上轻轻擦一擦。
不过要小心呀，可别太用力，不然会划伤不锈钢的漂亮脸蛋呢。
最后呀，洗完了的不锈钢制品要放在通风的地方晾干。
晾干后的不锈钢就像刚做了个美容一样，亮晶晶的。
酸洗不锈钢其实不难，只要小心一点，按照这个方法来，就能让家里的不锈钢制品焕然一新啦。
可别小看这个酸洗的小活计，它能让你的不锈钢用品再多用好多年呢。
不锈钢的酸洗钝化
不锈钢的酸洗钝化1．不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其主要目的在于防腐防锈。
不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。
在GBl50-1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。
这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。
对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材料的则无需酸洗钝化。
但对不锈钢设备的焊缝还需要进行酸洗钝化。
对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。
2．不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1nm腐蚀介质隔离，是不锈钢防护的基本屏障。
不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。
通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。
不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。
不锈钢表面的酸洗钝化处理
不锈钢表面的酸洗钝化处理1 •不锈钢酸洗钝化的必要性：奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其主要目的在于防腐防锈。
不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查（如探伤、耐压试验）及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能（包括点蚀、缝隙腐蚀），甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。
在GBI50 —1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。
这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。
对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材料的则无需酸洗钝化。
但对不锈钢设备的焊缝还需要进行酸洗钝化。
对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。
2•不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的（约1nm）致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。
不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。
通常在有还原剂（如氯离子）情况下倾向于破坏膜，而在氧化剂（如空气）存在时能保持或修复膜。
不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。
不锈钢管道酸洗钝化及脱脂的具体工序
不锈钢管道酸洗钝化及脱脂的具体工序
不锈钢管道酸洗钝化及脱脂的具体工序可以按照以下步骤进行：
1. 脱脂处理：首先将不锈钢管道表面的油污、脂肪等杂质清除干净，可以使用溶剂、碱性清洗剂或超声波清洗设备进行脱脂处理。
2. 酸洗处理：将脱脂后的不锈钢管道浸泡在酸性溶液中，常用的酸性溶液包括硫酸、盐酸等。
酸洗的时间和温度根据具体情况可调节，一般较短时间（几分钟到半小时）。
3. 中和处理：酸洗后，需要对酸洗残留物进行中和处理，将不锈钢管道浸泡在碱性溶液中。
常用的中和溶液包括氨水、氢氧化钠等。
中和的时间和温度也可以根据具体情况进行调节。
4. 钝化处理：钝化是为了增加不锈钢表面的耐腐蚀性能。
不锈钢管道经过酸洗和中和处理后，需要进行钝化处理。
常用的钝化剂有硝酸、铬酸等。
将不锈钢管道浸泡在钝化剂中一段时间，通常为几分钟到几小时。
5. 冲洗处理：钝化处理后，需要将不锈钢管道用清水进行冲洗，以将残留的酸洗、中和和钝化剂溶液彻底冲洗掉。
6. 干燥处理：冲洗后，将不锈钢管道放置在通风的地方晾干，或使用电热干燥设备进行干燥处理。
这些工序可以根据具体需求和管道尺寸进行调整和细化，同时
还需要根据不锈钢管道的材质和用途选择合适的酸洗剂、钝化剂等。
为了确保工序的质量和安全，建议在进行酸洗、钝化等处理前仔细阅读并遵守相关的操作规程和安全操作要求。
不锈钢酸洗钝化的方法与工艺
不锈钢酸洗钝化的方法与工艺不锈钢酸洗钝化是一种表面处理技术，主要用于去除不锈钢表面的污垢、氧化物和金属杂质，同时形成一层致密的铬氧化物保护层，以达到提高不锈钢耐腐蚀性能和塑性强度的目的。
下面简单介绍一下不锈钢酸洗钝化的方法与工艺。
一、酸洗处理方法：1.浸泡酸洗法：将不锈钢工件浸泡在酸液中进行处理。
主要涉及的酸液有硫酸、盐酸和氢氟酸等。
2.喷淋酸洗法：采用喷淋设备将酸液均匀喷洒在不锈钢表面进行处理。
这种方法能更加均匀地处理不锈钢表面，但能耗较高。
3.浸涂酸洗法：将酸液涂刷在不锈钢表面，较适用于尺寸较大的工件。
二、酸洗处理工艺：1.去油脂污染：不锈钢表面常会附着有油脂和其他污染物，首先需要使用碱性清洗剂或去污剂彻底清除表面的油脂和杂质。
2.酸洗处理：将清洗干净的不锈钢工件置于酸槽中，通常使用硫酸、盐酸和氢氟酸等酸液进行酸洗处理。
其中硫酸、盐酸或其混合酸液常被用于去除不锈钢表面的氧化皮和锈蚀。
3.冲洗：酸洗处理后，需要将酸液从不锈钢表面冲洗干净。
一般使用清水进行冲洗，以确保彻底去除酸液。
4.钝化处理：酸洗后的不锈钢需要进行钝化处理，以形成一层厚度约为0.1~10微米的致密铬氧化物保护层。
常用的钝化剂有硫酸铜、硝酸铬和硫酸酌钾等。
钝化处理可以采用浸泡法、喷淋法或浸涂法。
5.冲洗与干燥：钝化处理后，需要再次进行清洗与冲洗，然后通过热风或其他方法对不锈钢工件进行干燥，以防止水分导致的污染和腐蚀。
总结：不锈钢酸洗钝化是一项重要的不锈钢表面处理技术，能够提高不锈钢的耐腐蚀性能和塑性强度。
酸洗钝化方法主要有浸泡酸洗法、喷淋酸洗法和浸涂酸洗法，工艺包括去油脂污染、酸洗处理、冲洗、钝化处理和冲洗与干燥。
不锈钢管件表面处理方式
不锈钢管件表面处理方式摘要：一、引言二、不锈钢管件表面处理方式的具体介绍1.不锈钢酸洗钝化工艺2.喷砂工艺3.不锈钢表面机械抛光工艺4.电解抛光工艺5.滚砂钝化6.镭射打标三、总结正文：一、引言不锈钢管件在现代工业领域中应用广泛，其优良的耐腐蚀性和机械性能使其成为众多行业的首选材料。
然而，为了使不锈钢管件能够更好地发挥其性能，对其进行表面处理是非常重要的。
本文将详细介绍几种常见的不锈钢管件表面处理方式。
二、不锈钢管件表面处理方式的具体介绍1.不锈钢酸洗钝化工艺不锈钢酸洗钝化工艺是一种常用的表面处理方法，它能使不锈钢管件表面形成均一的银白色光泽效果，同时提高表面的防锈能力。
这种工艺广泛应用于不锈钢管件生产厂家。
2.喷砂工艺喷砂工艺主要用于去除不锈钢表面的严重氧化物和不良痕迹，以达到表面统一的效果。
同时，喷砂工艺还可以增加不锈钢表面的强度。
3.不锈钢表面机械抛光工艺机械抛光工艺可以提高不锈钢管件表面的光泽度。
如果需要达到镜面光泽等要求，可以选择机械抛光工艺。
4.电解抛光工艺电解抛光工艺可以大大提高不锈钢管件表面的光泽度，虽然其光泽度略低于机械抛光，但仍然能满足大部分场合的使用要求。
5.滚砂钝化滚砂钝化是一种简单有效的不锈钢管件表面处理方式，其主要目的是使不锈钢管件表面形成均匀的颗粒效果，以增加其抗腐蚀能力。
6.镭射打标镭射打标是一种先进的表面处理技术，通过编程控制激光设备在工件表面去掉一层材料，形成需要的图案。
这种方法常用于不锈钢管件的表面标记。
三、总结总之，不锈钢管件的表面处理方式多种多样，不同的表面处理方式有不同的特点和适用场合。
不锈钢酸洗钝化 执行标准
不锈钢酸洗钝化执行标准
本标准规定了不锈钢酸洗钝化的操作流程和执行要求。
1.酸洗液成分
2.酸洗液应采用质量分数为10%～15%的硝酸溶液，并加入适量的氢氟酸或
草酸，根据材料种类和油污程度可适当调整溶液浓度和加入量。
3.酸洗温度
4.酸洗温度应控制在50℃～70℃之间，以避免温度过高导致材料表面氧化或
腐蚀。
5.浸泡时间
6.浸泡时间应根据材料种类、油污程度和酸洗液成分而定，一般为10分钟～
30分钟。
对于较重油污的材料，可适当延长浸泡时间。
7.钝化液浓度
8.钝化液应采用质量分数为2%～5%的硝酸溶液，根据材料种类和钝化要求
可适当调整溶液浓度。
9.钝化温度
10.钝化温度应控制在50℃～70℃之间，以避免温度过高导致材料表面氧化或
腐蚀。
11.钝化浸泡时间
12.钝化浸泡时间应根据材料种类、钝化要求和钝化液成分而定，一般为10分
钟～30分钟。
对于要求较高的材料，可适当延长浸泡时间。
13.预处理要求
14.在酸洗钝化之前，应对不锈钢表面进行清理，去除表面的油污、杂质、氧
化皮等，并用水冲洗干净。
对于一些特殊材料，如不锈钢合金或含有较高合金元素的不锈钢，应先进行试验，以确定最佳的酸洗钝化工艺参数。
15.后处理要求
16.酸洗钝化完成后，应对不锈钢表面进行清洗，去除残留的酸洗钝化液，并
用水冲洗干净。
对于一些要求较高的材料，可进行涂装或封闭处理，以增强防腐蚀性能。
不锈钢管钝化方案
不锈钢管钝化方案不锈钢管钝化方案简介不锈钢管作为一种常见的管道材料，广泛应用于工业和民用领域。
然而，长期使用和接触环境中的各种化学物质会导致不锈钢管的腐蚀和氧化。
为了保护不锈钢管的表面，延长其使用寿命，钝化是一种常见的处理方法。
本文将介绍几种常用的不锈钢管钝化方案。
1. 酸洗钝化酸洗钝化是一种常用的不锈钢管表面处理方法。
这种方法通过使用酸性溶液（如硝酸、硫酸）将不锈钢管的表面腐蚀掉一层较薄的氧化膜，从而形成一层钝化膜，提高不锈钢管的耐腐蚀性能。
2. 碱洗钝化碱洗钝化是另一种常见的不锈钢管表面处理方法。
这种方法通过使用碱性溶液（如氢氧化钠）清洗不锈钢管的表面，去除表面的污垢和氧化物，从而达到钝化的效果。
碱洗钝化相对于酸洗钝化更温和，不会对不锈钢管造成太大的腐蚀。
3. 电化学钝化电化学钝化是一种比较高级的不锈钢管钝化方法。
它利用电解的原理，在钝化液中，通过外加电流使得不锈钢管的表面形成一层均匀而致密的防腐蚀膜。
这种膜具有较强的耐腐蚀性能，可以有效地保护不锈钢管。
4. 有机钝化有机钝化是一种相对较新的不锈钢管表面处理方法。
它使用有机物质（如有机硅、有机磷化合物）作为钝化剂，对不锈钢管进行表面钝化处理。
有机钝化不仅可以提高不锈钢管的抗氧化性能，还可以提供更好的装饰效果。
5. 氧化剂钝化氧化剂钝化是一种利用氧化剂对不锈钢管进行表面氧化处理的方法。
这种方法通常使用氧化剂（如氧气、过氧化物）使不锈钢管的表面生成较厚的氧化膜，从而形成一种具有良好氧化稳定性的钝化层，提高不锈钢管的耐腐蚀性。
在实际应用中，根据不同的要求和材料特性，可以选择不同的不锈钢管钝化方案。
无论是酸洗、碱洗、电化学钝化、有机钝化还是氧化剂钝化，都需要严格控制处理条件，以确保不锈钢管的钝化效果。
此外，在钝化过程中还需要注意处理液的配比和温度，以及处理时间等因素。
综上所述，不锈钢管的钝化方案多种多样，每一种都有其适用的场景和特点。
选择合适的钝化方法可以延长不锈钢管的使用寿命，提高其耐腐蚀性能，从而满足各种工业和民用领域的需求。
不锈钢酸洗钝化处理工艺
不锈钢酸洗钝化处理工艺
工艺：
除油脱脂--清洗--酸洗钝化--中和--清洗--干燥包装
步骤：
一、除油脱脂：
根据除油脱脂产品的要求操作。
目的：清除影响不锈钢酸洗钝化质量的油脂类、污垢类附着物。
检验：用水清洗时观察清水完全浸润不锈钢表面。
二、清洗：
去除不锈钢表面多余的除油脱脂液，以免影响酸洗钝化液的质量。
三、酸洗钝化：
用强翠牌中和粉中和不锈钢表面的残酸，使不锈钢表面PH大于7。
五、清洗：（最好用高压水枪）
用去离子水（氯离子含量不大于8ppm）冲洗不锈钢表面，直至不锈钢表面保持中性。
六、干燥、包装：
用风干或自然干燥的方法使不锈钢完全干燥。
并根据用户的要求对产品进行包装。
上海强翠实业有限公司。
不锈钢酸洗钝化的原理与使用方式
不锈钢酸洗钝化的原理与使用方式参考资料：/esite/detail10007651.htm 1．不锈钢酸洗钝化的必要性:不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其主要目的在于防腐防锈。
不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。
在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。
这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。
对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材料的则无需酸洗钝化。
但对不锈钢设备的焊缝还需要进行酸洗钝化。
对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。
2．不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。
不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。
通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢表面的酸洗钝化处理1．不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其主要目的在于防腐防锈。
不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查 (如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。
在 GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。
这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。
对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材料的则无需酸洗钝化。
但对不锈钢设备的焊缝还需要进行酸洗钝化。
对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。
2．不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。
不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。
通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。
不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。
通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。
酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。
因为通过酸洗使不锈钢表面平均有10μm厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。
但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1.0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。
不同的钝化处理也会影响膜的成分与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢能发挥最大的耐蚀性。
国内外学者对不锈钢钝化膜的生成进行了大量研究。
以近几年北京科大对316L 钢钝化膜光电子能谱 (xps)研究为例作简述[1]。
不锈钢钝化是表面层由于某种原因溶解与水分子的吸附，在氧化剂的催化作用下，形成氧化物与氢氧化物，并与组成不锈钢的 cr、 Ni、Mo元素发生转换反应，最终形成稳定的成相膜，阻止了膜的破坏与腐蚀的发生。
其反应历程为：FeH20+O*≈[FeOHO*]ad+H++e[FeOHO*]ad≈[FeOO*]ad+H++e[FeOO*]ad+H2O≈FeOOH+O*十H++e[FeOO*]ad≈FeO+O*FeOOH+Cr+H2O≈CrOOH+FeH202FeOOH≈Fe203+H202CrOOH≈Cr203+H20MO+3FeO+3H2O≈MOO3+3FeH2ONi+FeO+2H20≈NiO+FeH20(其中Os表示钝化过程中的催化剂，且在钝化迪陧中浓度不变，ad表示吸附中间体。
)可见，316L钝化膜最表层存在Fe2O3、Fe(OH)3、或γ -FeOOH、Cr203、CrOOH 或Cr(OH)3、MO以MOO形式存在，钝化膜主要成分为CrO3、FeO与NiO。
3．不锈钢酸洗钝化的方法与工艺3．1酸洗钝化处理方法比较不锈钢设备与零部件酸洗钝化处理根据操作不同育多种方法，其适用范围与特点见表1.3．2酸洗钝化处理配方举例3．2．1一般处理[2]根据ASTMA380—1999，仅以300系列不锈钢为例，(1)酸洗药剂HNO36％～25％+HF0．5％～8％(体积分数)；温度21～60℃；时间按需要；或药剂柠檬酸铵5％～10％(质量分数)；温度49～71℃；时间10～60min。
(2)钝化药剂HNO320％～50％(体积分数)；温度49～71℃；时间10～30min；或温度2l～38℃；时间30～60min；或药剂HNO320％～50％+Na2Cr207H2022％～ 6％(质量分数)；温度49～54℃；时间15～30min；或温度21～38℃；时间30～60min。
(3)除鳞酸洗药剂H2SO48％～11％(体积分数)；温度66～82℃；6寸间5～45min；及药剂HNO36％～25％+HF 0．5％～8％(体积分数)；温度21～60℃；或HNO315％～25％+HFl％—8％(体积分数)。
3．2．2膏剂法处理(1)以广州石化尿素不锈钢新设备内表面焊缝及母材钝化和维修表面打磨焊缝的局部钝化为例[3]酸洗膏：25％HNO~+4％HF+7l％冷凝水(体积分数)与 BaSO，调至糊状。
钝化膏：30％HNO3或25％HNO3+1％(质量分数)K2Cr207与BaSO7调至糊状。
涂覆表面5～30min，用冷凝水冲洗至pH=7，对单台设备也可采用喷洒双氧水的化学钝化法。
(2)以上海大明铁工厂专利m为例。
酸洗钝化膏：HN038％～14％(作钝化剂)；HFl0％～15％(作腐蚀剂)；硬月S酸镁2．2％～2．7％(作增稠剂)硝酸镁60％～70％(作填料，提高粘附力与渗透性)；[page]多聚磷酸钠2．3％～2．8％(作缓蚀剂)；水(调节粘度)。
3．2．3 电化学法处理以厦门大学专利[5]为例，其处理方法是：将待处理的不锈钢工件作阳极，控制恒电位进行阳极化处理，或者将不锈钢工件先作阴极，控制恒电位进行阴极化处理，再将不锈钢工件作阳极，控制恒电位进行阳极化处理，并继续改变其恒电位进行钝化处理，电解质溶液均采用HN03。
经这样处理后，不锈钢钝化膜性质得到改善，耐蚀性能大大提高。
点蚀临界电位 (Eb)提高约1000mV(在3％NaCl中)，抗均匀腐蚀性能提高三个数量级(在45℃的20％～30％H2S04中)。
4．不锈钢酸洗钝化的应用范围4．1不锈钢设备制造过程中的酸洗钝化处理4．1．1切削加工后的清洗及酸洗钝化[6]不锈钢工件经切削加工后表面上通常会残留铁屑、钢末及冷却乳液等污物，会使不锈钢表面出现污斑与生锈，因此应进行脱脂除油，再用硝酸清洗，既去除了铁屑钢末，又进行了钝化。
4．1．2焊接前后的清洗及酸洗钝化[7]由于油脂是氢的来源，在没有清除油脂的焊缝中会形成气孑L，而低熔点金属污染(如富锌漆)焊接后会造成开裂，所以不锈钢焊前必须将坡口及两侧20mm内的表面清理干净，油污可用丙酮擦洗，油漆锈迹应先用砂布或不锈钢丝刷清除，再用丙酮擦净。
不锈钢设备制造无论采用何种焊接技术，焊后均要清洗，所有焊渣、飞溅物、污点与氧化色等均要除掉，清除方法包括机械清洗与化学清洗。
机械清洗有打磨、抛光与喷砂喷丸等，应避免使用碳钢刷子，以防表面生锈。
为取得最好的抗腐蚀性能，可将其浸泡在HNO3和HF的混液中，或采用酸洗钝化膏。
实际上常4锎1械清洗与化学清洗结合起来应用。
4．1．3锻铸件的清洗[6]经锻铸等热加工后的不锈钢工件，表面往往有一层氧化皮、润滑剂或氧化物污染，污染物包括石墨、二硫化钼与二氧化碳等。
应通过喷丸处理、盐浴处理以及多道酸洗处理。
如美国不锈钢涡轮机叶片处理工艺为：盐浴(10min)→水淬(2．5min)→硫酸洗(2min)→冷水洗(2min)→碱性高锰酸盐浴(10min)→冷水洗(2min)→硫酸洗(1rain)→冷水洗(1min)→硝酸洗(1．5min)→冷水洗(1min)→热水洗(1min)→空气干燥。
4．2新装置投产前的酸洗钝化处理许多大型化工、化纤、化肥等装置的不锈钢设备与管道在投产开工前要求进行酸洗钝化。
虽然设备在制造厂已进行过酸洗，去除了焊渣与氧化皮，但在存放、运输、安装过程中又难免造成油脂、泥砂、铁锈等的污染，为确保装置与设备试车产品(尤其是化工中间体及精制品)的质量能够达到要求，保证一次试车成功，必须进行酸洗钝化。
如H2O2生产装置不锈钢设备与管道，投产前必须进行清洗，否则若有污物重金属离子会使催化剂中毒。
另外，如金属表面有油脂与游离铁离子等会造成H2O2的分解，剧烈放出大量热，引发着火，甚至爆炸。
同样对氧气管道来说存在微量油污与金属微粒也可能产生火花而发生严重后果。
4．3现场检修中的酸洗钝化处理在精制对苯二甲酸(PTA)，聚乙烯醇(PVA)，腈纶，醋酸等生产装置的设备材料中，大量使用奥氏体不锈钢316L、317、304L，由于物料都含有 Cl-、Br-、 SCN-、甲酸等有害离子，或由于污垢、物料结聚，会对设备产生点蚀、缝隙腐蚀与焊缝腐蚀。
在停车检修时可以对设备或部件进行全面或局部酸洗钝化处理，修复其钝化膜，以防局部腐蚀扩展。
如上海石化PTA装置干燥机的不锈钢管子更新检修及腈纶装置的不锈钢换热器检修等均进行过酸洗钝化。
4．4在役设备除垢清洗石油化工装置中的不锈钢设备，尤其是换热器，经一定时间运行后，内壁会沉积各种污垢，如碳酸盐垢、硫酸盐垢、硅酸盐垢、氧化铁垢、有机物垢、催化剂垢等，影响了换热效果，并且会造成垢下腐蚀。
需要选择合适的清洗剂进行除垢，可采用硝酸、硝酸+氢氟酸、硫酸、柠檬[page]酸、EDTA、水基清洗剂等，并添加适量的缓蚀剂。
除垢清洗后，如需要可再进行钝。
化处理。
如上海石化PTA、醋酸、腈纶等装置的不锈钢换热器均进行过除垢清洗。
5．不锈钢酸洗钝化的注意事项5．1酸洗钝化的前处理不锈钢工件酸洗钝化前如有表面污物等，应通过机械清洗，然后除油脱脂。
如果酸洗液与钝化液不能去除油脂，表面存在油脂会影响酸洗钝化的质量，为此除油脱脂不能省略，可以采用碱液、乳化剂、有机溶剂与蒸汽等进行。
5．2酸洗液及冲洗水中Cl-的控制某些不锈钢酸洗液或酸洗膏采用加入盐酸、高氯酸，三氯化铁与氯化钠等含氯离子的侵蚀介质作为主剂或助剂去除表面氧化层，除油脂用三氯乙烯等含氯有机溶剂，从防止应力腐蚀破裂来说是不太适宜的。
此外，对初步冲洗用水可采用工业水，但对最终清洗用水要求严格控制卤化物含量。
通常采用去离子水。
如石化奥氏体不锈钢压力容器进行水压试验用水，控制C1-含量不超过25mg／L，如无法达到这一要求，在水中可加入硝酸钠处理，使其达到要求，C1-含量超标，会破坏不锈钢的钝化膜，是点蚀、缝隙腐蚀、应力腐蚀破裂等的根源。
