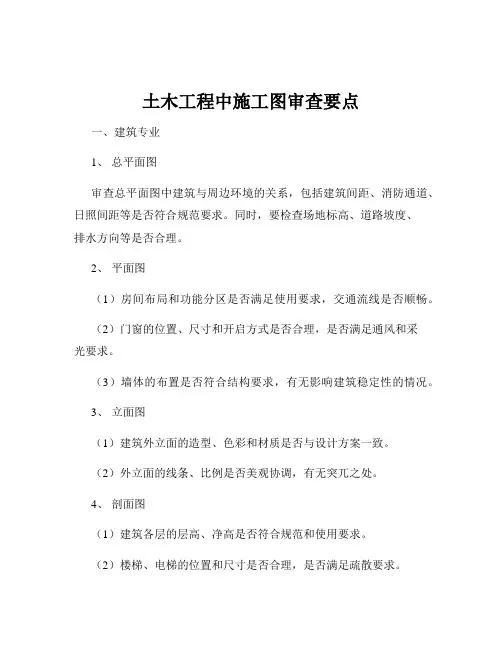

土木工程中施工图审查要点
土木工程中施工图审查要点一、建筑专业1、总平面图审查总平面图中建筑与周边环境的关系，包括建筑间距、消防通道、日照间距等是否符合规范要求。
同时，要检查场地标高、道路坡度、排水方向等是否合理。
2、平面图（1）房间布局和功能分区是否满足使用要求，交通流线是否顺畅。
（2）门窗的位置、尺寸和开启方式是否合理，是否满足通风和采光要求。
（3）墙体的布置是否符合结构要求，有无影响建筑稳定性的情况。
3、立面图（1）建筑外立面的造型、色彩和材质是否与设计方案一致。
（2）外立面的线条、比例是否美观协调，有无突兀之处。
4、剖面图（1）建筑各层的层高、净高是否符合规范和使用要求。
（2）楼梯、电梯的位置和尺寸是否合理，是否满足疏散要求。
二、结构专业1、基础设计（1）审查基础选型是否合理，是否适应工程地质条件和上部结构的荷载要求。
（2）基础的埋深、尺寸和配筋是否符合规范和计算要求。
2、上部结构（1）结构体系的选择是否合理，框架、剪力墙、框架剪力墙等结构形式是否符合建筑功能和抗震要求。
（2）梁、柱、板的尺寸和配筋是否满足承载力和正常使用要求。
（3）节点详图是否清晰准确，连接方式是否可靠。
3、抗震设计（1）结构的抗震等级是否正确，抗震构造措施是否符合规范要求。
（2）计算模型和参数的选取是否合理，地震作用的计算是否准确。
三、给排水专业1、给水系统（1）水源的选择和供水方式是否合理，水压是否满足要求。
（2）给水管材的选用是否符合水质要求和施工条件。
2、排水系统（1）排水体制的选择是否合理，污水、雨水的排放是否顺畅。
（2）排水管道的管径、坡度和检查井的设置是否符合规范要求。
3、消防给排水（1）消防用水量的计算是否准确，消防水池、水箱的容积是否满足要求。
（2）消火栓、自动喷水灭火系统的布置是否符合规范和灭火要求。
四、暖通专业1、空调系统（1）空调系统的形式（如中央空调、分体空调等）是否合理，能否满足室内温度、湿度要求。
（2）空调设备的选型和布置是否合理，风道的尺寸和走向是否符合要求。
建筑工程施工图设计文件审查要点(2)
建筑工程施工图设计文件审查要点(2)三、结构专业审查要点序号项目审查内容3.1强制性条文《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）3.2设计依据3.2.1工程建设标准使用的设计规范、规程，是否适用于本工程，是否为有效版本。
3.2.2建筑抗震设防类别建筑抗震设计所采用的建筑抗震设防类别，是否符合国家标准《建筑抗震设防分类标准》gb50223-95的规定。
3.2.3建筑抗震设计参数⑴是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并采取了相应措施。
⑴建筑抗震设计采用的抗震设防烈度、设计基本地震加速度和所属设计地震分组，是否按《建筑抗震设计规范》gb50011-2001附录a采用；对已编制抗震设防区划的城市，是否按批准的抗震设防烈度或设计地震参数采用；对于在规范上未明确的地区，地震动参数的取值应由勘察单位依据gb50011-2001第1.0.4、1.0.5条提供。
3.2.4岩土工程勘察报告⑴是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确釆用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并釆取了相应措施。
⑴需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗浮设计水位，是否符合《岩土工程勘察报告》所提水位。
注：根据《岩土工程勘察规范》gb50021-2001第4.1.13条规定，岩土工程勘察时应提供设计所需的地下水位。
3.3结构计算书3.3.1软件的适用性⑴所使用的软件是否通过有关部门的鉴定。
⑴计算软件的技术条件，是否符合现行工程建设标准的规定，并应阐明其特殊处理的内容和依据。
3.3.2计算书的完整性结构设计计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图；地基计算；基础计算；人防计算；挡土墙计算；水池计算；楼梯计算等。
施工图设计文件审查服务方案及各专业审查要点
施工图设计文件审查服务方案及各专业审查要点：1）确认设计文件的内容和深度基本符合国家和地方有关规范和法规的要求。
2）确认结构设计安全可靠，符合国家有关法律、法规和强制性标准，不损害公共安全和公众利益。
3）确定设计执行现行法律、法规和国家工程建设标准强制性条文情况。
4）确定审查执行和应用现行工程建设标准中涉及安全和公众利益的条文情况。
5）确定设计文件是否符合政府相关规划设计要求。
6）我公司建立了完善的技术管理制度和健全的质量保证体系，每一个项目的审查均严格按照管理制度、质保体系执行，确保每个项目的施工图设计文件审查质量。
7）我公司拟组成有丰富的施工图审查经验的并由建设厅核准备案的审查师参与施工图审查审查项目组，确保本项目的施工图审查质量。
8）我公司接受委托后，按合同条款要求，根据业主工作计划安排及施工图设计进度完成相关工作内容，保证质量，保证工期，包括提交审查意见、出审查报告。
通过施工图审查，杜绝、纠正设计文件中违反国家强制性标准和强制性条文情况，保证工程项目的安全可靠性，经济合理性，基建程序合法性和项目科技进步性。
9）为承担本项目我公司拟投入一批足够的能完满地完成任务的设备。
10）施工图审查是一项专业化、领域化很强的工作，对专业人员的水平有较高的要求，所以专业人员的配备是重中之重。
我公司安排具有25年以上勘察设计工作并具有管理经验的教授级高级工程师组成专家团队，主持本项目的施工图审查工作。
各专业审查要点1）勘察专业A、勘察报告的编制应符合《岩土工程勘察报告编制标准》和《建筑与市政工程勘察文件编制深度规定》等规范规定要求B强制性条文：《工程建设强制性条文》中有关勘察和地基基础方面的强制性条文是否严格执行。
C 相关责任及签章：勘察单位的资格是否具备；勘察文件《包括勘察报告、独立完成的专题报告及试验报告等）公章是否有效，勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录人签章是否齐全、有效。
D勘察任务委托书：委托的勘察任务是否明确；勘察文件是否满足任务委托要求。

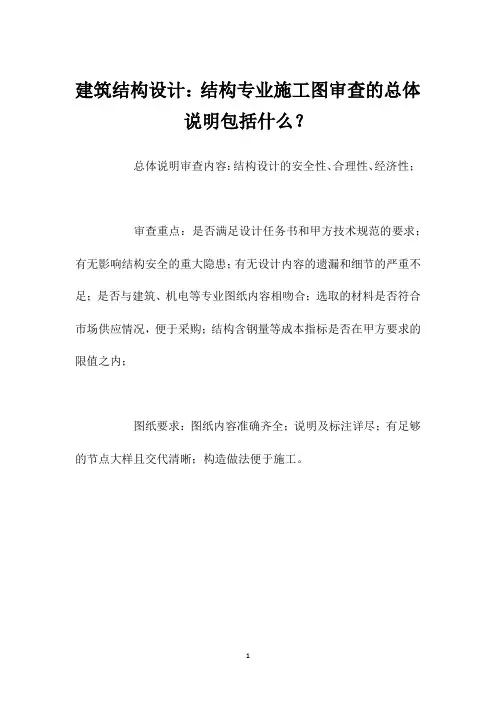

建筑结构设计：结构专业施工图审查的总体说明包括什么？
建筑结构设计：结构专业施工图审查的总体
说明包括什么？
总体说明审查内容：结构设计的安全性、合理性、经济性；
审查重点：是否满足设计任务书和甲方技术规范的要求；有无影响结构安全的重大隐患；有无设计内容的遗漏和细节的严重不足；是否与建筑、机电等专业图纸内容相吻合；选取的材料是否符合市场供应情况，便于采购；结构含钢量等成本指标是否在甲方要求的限值之内；
图纸要求：图纸内容准确齐全；说明及标注详尽；有足够的节点大样且交代清晰；构造做法便于施工。
1。
施工图审查要点
施工图审查根据国家法律、法规、技术标准与规范,对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查.该制度执行一段时间以来,消除了大量结构安全隐患,并促使设计单位提高设计质量.由于目前的工程设计越来越复杂,且设计周期普遍偏短,结构专业施工图设计文件中存在某些质量问题,作者通过对多年以来施工图审查经验的总结,并结合同行的讨论,把这些经常发现的问题整理列举出来,供结构专业设计和审查时参考.一、不符合国家法律、法规规定的问题1、建设工程质量管理条例国务院令第279号规定未根据勘察成果文件进行工程设计将被处以罚款.常见的问题是基础设计参数取值与勘察报告不符,包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等.出现该问题的原因主要在于设计单位根据个人的经验确定设计参数,且未与勘察单位协调调整补充相关资料.2、砼外加剂、建筑构配件指定生产厂家也违反建设工程质量管理条例的规定.3、桩型及其施工工艺的选择与实际环境、地质条件不相适应,未考虑挤土、振动、噪音可能对周边造成的影响,不符合环保、施工安全的有关要求,如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层,深厚淤泥层,垃圾填埋层以及化工厂等场地使用人工挖孔桩等.4、属于超限高层建筑工程抗震设防专项审查技术要点建质200346号中规定范围内的高层建筑,未根据超限高层建筑工程抗震设防管理规定进行震设防专项审查.尤其建质200346号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查.二、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物,未验算其稳定性.当设有一侧或多侧开口的地下室时,主体设计未考虑土压力影响进行受力分析,并验算整体建筑的抗倾覆和抗滑移稳定性.当地下水埋藏较浅,建筑地下室或地下构筑物存在上浮问题时,未进行抗浮验算. 2、建筑物地存在液化土层时,未对桩基础抗震承载力进行验算.未根据具体工程情况考虑桩侧负摩阻力对基桩承载力的影响.3、桩基础设计中,仅按竖向荷载作用进行布桩,未验算弯矩作用下承台底部边桩的反力.尤其是框剪结构的剪力墙及剪力墙结构核心筒底部弯矩和剪力对基础承载力的影响较大,不应遗漏.对于水位较高的地下室和短肢剪力墙、大跨度结构等弯矩较大的承台底部桩基尚应验算是否存在向上的抗拔力.4、抗拔桩设计时,桩身配筋量仅按强度要求进行计算,缺少裂缝宽度验算,按裂缝宽度控制计算结果的配筋量远大于按强度要求计算的配筋量,在设计中往往缺抗拔桩静载试验及其配筋做法等要求说明.有抗拔要求的承台按一般桩基受压的承台进行配筋,承台顶部受拉区未配筋,筏基基础梁或地下室底板梁的受力方向与一般楼屋面梁板不同,其梁配筋设计也采用平法表示但未附加图示说明,存在安全隐患.5、目前建筑工程大量采用截面尺寸较小的预应力管桩,且在多层建筑中采用单柱单桩或一柱两桩基础,柱底弯矩由基础梁和桩共同承受.单柱单桩或垂直于两桩连线方向的基础梁设计中,未考虑平衡该方向柱脚在水平风荷载或地震作用下所产生弯矩因素,基础梁两端箍筋未按框架梁抗震构造要求设置箍筋加密区,基础梁的上下主筋在桩台内锚固长度与构造做法要求未加说明.桩身考虑承受上部结构传来的弯矩作用时也未进行抗弯承载力计算,存在着抗震薄弱环节,给工程留下潜在的隐患.6、浅基础施工图中经常未注明基槽开挖后应进行基槽检验的要求,桩基础施工图中经常未注明桩端持力层检验、施工完成后的工程桩进行竖向承载力检验的要求.7、天然地基扩展基础持力层或桩基持力层下面存在软弱下卧层,有的工程既不进行沉降验算,又不作软弱下卧层地基承载力验算.8、压实填土地基处理问题,有的工程处于部分挖方、部分填方地段,填方地段采用压实填土人工处理地基,其压实填土地基的填料、施工、压实填土的范围以及压实填土地基检验等均未提出具体要求说明,甚至未注明压实填土的密实度要求和地基承载力特征值要求,压实填土地基施工质量如何控制,其地基承载力能否达到设计要求等均存在疑义.9、天然地基独立基础带梁板式的地下室底板设计中,地下室底板与柱下独立基础埋置于同一持力层上,结构计算中仅按上部结构荷载全部由柱下独立基础承担,而地下室底板仅按一般地下室底板受荷情况进行设计,实际上整个地下室底板与柱下独立基础在上部荷载作用下,将会一起发生沉降变形共同受力,按上述计算原则进行设计,对底板而言是偏于不安全的,有可能会导致地下室底板承载能力不足而开裂.按照变形协调受力的原理,应当将地下室底板与独立基础连为一体按弹性地基有限元受力分析.也可以采取如下模式：除了柱下独立基础之外,其地下室底板与持力层之间采取褥垫处理措施.这时,底板可不参与独立基础分担上部荷载,而按底板本身承受底板与疏水垫层自重、地下水上浮力、人防等效荷载有人防时考虑等进行设计.10、天然地基锥体独立基础设计问题,有的基础设计锥体斜面坡度大于1:3,该锥体部分砼很难振捣密实,现场施工往往是砼自然堆上,采用铲子或抹灰刀拍捣成形,其锥体部分的砼很难达到设计强度要求.故建议：改为阶形独立基础为好.既保证独立基础砼施工质量,又使基础在柱轴力作用下砼局部承压验算容易满足.三、地下室外墙设计存在的问题1. 地下室外墙配筋计算：有的工程外墙配筋计算中,凡外墙带扶壁柱的,不区别扶壁柱尺寸大小,一律按双向板计算配筋,而扶壁柱按地下室结构整体电算分析结果配筋,又未按外墙双向板传递荷载验算扶壁柱配筋.按外墙与扶壁柱变形协调的原理,其外墙竖向受力筋配筋不足、扶壁柱配筋偏少、外墙的水平分布筋有富余量.建议：除了垂直于外墙方向有钢筋砼内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大如高层建筑外框架柱之间外墙板块按双向板计算配筋外,其余的外墙宜按竖向单向板计算配筋为妥.竖向荷载轴力较小的外墙扶壁桩,其内外侧主筋也应予以适当加强.外墙的水平分布筋要根据扶壁柱截面尺寸大小,可适当另配外侧附加短水平负筋予以加强,外墙转角处也同此予以适当加强.2. 地下室外墙计算时底部为固定支座即底板作为外墙的嵌固端,侧壁底部弯矩与相邻的底板弯矩大小一样,底板的抗弯能力不应小于侧壁,其厚度和配筋量应匹配,这方面问题在地下车道中最为典型,车道侧壁为悬臂构件,底板的抗弯能力不应小于侧壁底部.地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁,梁宽甚至小于底板厚度,梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求.地面层开洞位置如楼梯间外墙顶部无楼板支撑,计算模型和配筋构造均应与实际相符.车道紧靠地下室外墙时,车道底板位于外墙中部,应注意外墙承受车道底板传来的水平集中力作用,该荷载经常遗漏.3. 地下室外墙在计算中,有的工程漏掉抗裂性验算.外墙的厚度目前做得比较薄,外墙钢筋保护层比较厚,其裂缝宽度控制在之内,往往配筋量由裂缝宽度验算控制.四、上部结构设计存在的问题1. 建筑结构荷载规范GB50009-2001中对基本风压值未明确的地区较多,基本风压值的取值较乱, 50年一遇基本风压值不应小于30年一遇基本风压值的倍,对于山区的建筑物,风压高度变化系数应考虑地形条件的修正.对于特别重要或对风荷载比较敏感的高层建筑,其基本风压应按100年重现期的风压值采用.2. 楼面计算荷载偏小或者局部隔墙计算荷载遗漏、构件设计截面尺寸或材料强度等级与计算不符,几乎是每个工程都有发现的问题,主要是由于建筑、结构专业配合不密切以及设计和审核把关不严引起的.对该问题进行整改时往往要重新电算.3. 施工图审查时核对构件实际配筋是否满足计算要求是一项繁重的工作.由于审查周期很短,审查师不可能对所有构件一一核对,只能抽查.但是设计人员整改时往往只针对审查师指明的某一构件问题进行修改,未指明的其余构件的实配钢筋比电算值少就没有自行认真核对整改.4. 有的工程楼屋面板电算配筋时,对边梁的截面尺寸与跨度大小不加区分约束条件进行分析,一律按嵌固边支座约束条件计算,其结果有的边梁处板面支座负筋配的很多钢筋,而板跨中和内跨支座板面负筋配筋不够.设计跨度较大的悬挑板时,挑板所在的边梁和内跨板设计时未考虑挑板传来的弯矩作用也是常见的问题.5. 对于一级框架和9度抗震设计的结构,抗震规范和高规均规定应根据梁的实际配筋面积进行强柱弱梁验算,SATWE软件计算时可输入梁超配筋参数,梁实际配筋时应与此相符,即实配钢筋不应大于计算量的与梁超配筋参数的乖积.有的工程框架梁支座负筋实配钢筋面积比电算值多出很多,而梁的箍筋与柱子的配筋按电算配筋,其结果形成强梁弱柱、强弯弱剪,与抗震设计原则相违背.对抗震极为不利,且由于支座负筋面积增大之后,又使得梁支座负筋配筋率超过%,梁的箍筋直径又未增大2mm,反而带来两条违反强制性条文规定.像这类问题,在审图中时常出现,有些设计人员认为增大配筋总是偏于安全,增加配筋的部位不对,反而适得其反.6. 非结构构件的抗震设计普遍被忽视.有的工程建筑因为造型需要,在屋面上用砖砌筑较高的女儿墙,仅在墙体内设置钢筋砼构造柱与压顶梁,也不进行抗风与抗震的验算,在台风或地震作用下,有倒塌砸人或砸坏屋面板的可能,虽然是非结构构件,但是结构设计未采取可靠措施,将给工程留下安全隐患.屋顶高大女儿墙采用钢筋砼结构按悬臂结构设计时,作为嵌固端的边梁未考虑女儿墙传来的扭矩作用,相邻的屋面板也未加强,同样存在安全隐患.7. 地下室顶板室内外板面标高变化处,当标高变化超过梁高范围时则形成错层,未采取措施不应作为上部结构的嵌固部位,规范明确规定作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构,地下室顶板为无梁楼盖时不应作为上部结构嵌固部位.结构计算应往下算至满足嵌固端要求的地下室楼层或底板,但剪力墙底部加强区层数应从地面往上算,并应包括地下层.8. 抗震规范和高规对建筑物的平面不规则包括扭转不规则、凹凸不规则和楼板局部不连续和竖向不规则作出了明确的定义和限制.其中凹凸不规则定义为结构平面凹进的一侧尺寸大于相应投影方向总尺寸的30%,楼板局部不连续定义为楼板的尺寸和平面刚度急剧变化,例如有效楼板宽度小于该层楼板典型宽度的50%,或开洞面积大于该层楼面面积的30%,并规定不应采用同时具有多项平面、竖向不规则以及某项不规则程度超过规定很多的设计方案.在实际工程中入口门厅、越层会议室和餐厅、立面开洞等设计方案根本做不到上述要求,所以凹凸不规则和楼板局部不连续应理解为大部分楼层不规则,局部楼层可不受该条文限制,但应采取有效加强措施.。
施工图设计文件审查服务方案及各专业审查要点
施工图设计文件审查服务方案及各专业审查要点：1）确认设计文件的内容和深度基本符合国家和地方有关规范和法规的要求。
2）确认结构设计安全可靠，符合国家有关法律、法规和强制性标准，不损害公共安全和公众利益。
3）确定设计执行现行法律、法规和国家工程建设标准强制性条文情况。
4）确定审查执行和应用现行工程建设标准中涉及安全和公众利益的条文情况。
5）确定设计文件是否符合政府相关规划设计要求。
6）我公司建立了完善的技术管理制度和健全的质量保证体系，每一个项目的审查均严格按照管理制度、质保体系执行，确保每个项目的施工图设计文件审查质量。
7）我公司拟组成有丰富的施工图审查经验的并由建设厅核准备案的审查师参与施工图审查审查项目组，确保本项目的施工图审查质量。
8）我公司接受委托后，按合同条款要求，根据业主工作计划安排及施工图设计进度完成相关工作内容，保证质量，保证工期，包括提交审查意见、出审查报告。
通过施工图审查，杜绝、纠正设计文件中违反国家强制性标准和强制性条文情况，保证工程项目的安全可靠性，经济合理性，基建程序合法性和项目科技进步性。
9）为承担本项目我公司拟投入一批足够的能完满地完成任务的设备。
10）施工图审查是一项专业化、领域化很强的工作，对专业人员的水平有较高的要求，所以专业人员的配备是重中之重。
我公司安排具有25年以上勘察设计工作并具有管理经验的教授级高级工程师组成专家团队，主持本项目的施工图审查工作。
各专业审查要点1）勘察专业A、勘察报告的编制应符合《岩土工程勘察报告编制标准》和《建筑与市政工程勘察文件编制深度规定》等规范规定要求B强制性条文：《工程建设强制性条文》中有关勘察和地基基础方面的强制性条文是否严格执行。
C 相关责任及签章：勘察单位的资格是否具备；勘察文件《包括勘察报告、独立完成的专题报告及试验报告等）公章是否有效，勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录人签章是否齐全、有效。
D勘察任务委托书：委托的勘察任务是否明确；勘察文件是否满足任务委托要求。
5分钟学会结构图审 万科结构专业施工图审图要点 新手必备
□是 □是 □是 □是 □是
□否 □否 □否 □否 □否
11 总说明各条款对本项目有针对性，与设计项目无关的内容应删改或注明
C □是 □否 原因：
□是
□否
12
总说明里须注明停止降水的时间与措施，并且提供在无覆土情况下，满 足抗浮要求时地下室水位控制高度。
13
施工后浇带及加强带一般设置在受力小的地方，不需要考虑额外钢筋加 强。若受力需要加强，须图纸原位标注。
的要求，富余的幅度不大）
4 上部结构各层的荷载输入是否正确
5
地下室顶板的荷载输入是否正确（特别是活荷载取值是否偏大、消防车 等效荷载的取值和施加范围）
6 地下室底板、侧墙计算的荷载取值是否正确
E □是 □否 原因： C □是 □否 原因： A □是 □否 原因： E □是 □否 原因： A □是 □否 原因：
9 灌注桩的桩身配筋率是否在规范的合理范围内
10
工程桩检测要求符合规范即可（避免不必要的增加费用和工作难度的检 测方式）
11 基坑(槽)回填材料及要求是否明确
12
（无地下室时）地梁设置的标高应与水电等专业充分协调，不影响管道 布置。
13 桩承载力/传于基础的荷载总值不宜大于1.10
需采用破坏性试桩方法确定单桩承载力。预制桩是否采用经验系数法及
施工图联合审图审查要点（结构--设计管理部）
大项 统一措施
内审要点 1 设计单位是否制定结构设计统一技术措施并经甲方审核
问题类别
设计自检
C □是 □否 原因：
内审情况
□是
□否
存在差异的位置及描述
图纸目录 与图纸会
签
1 图纸目录与图纸是否一一对应（图名、图号等），图纸是否完整
结构专业施工图审查要点(深圳市)
深圳市建筑工程结构专业施工图审查要点（修改稿）2006年12月6日目录一、审查依据……………………………………………………………3-41、强制性条文 (3)2、相关政府文件 (3)3、现行国家标准 (3)4、现行行业标准……………………………………………………3-45、现行地方标准 (4)6、设计深度和技术措施标准 (4)二、审查内容……………………………………………………………4-61、总则 (4)2、结构设计主要审查内容…………………………………………4-63、其它内容 (6)三、审查要点……………………………………………………………6-811、审查范围及应提交的资料………………………………………6-72、设计依据 (7)3、结构计算书………………………………………………………7-84、结构设计总说明…………………………………………………8-95、计算程序及计算简图 (9)6、荷载取值及荷载组合……………………………………………9-13 6.1荷载组合………………………………………………………9-116.2荷载取值………………………………………………………11-137、混凝土耐久性及一般构造要求…………………………………13-21 7.1混凝土耐久性…………………………………………………13-15 7.2防腐措施………………………………………………………15-17 7.3纵向受力（构造）钢筋的最小配筋率………………………17-187.4钢筋的锚固和连接……………………………………………18-218、地基和基础...............................................................21-31 8.1基本规定...............................................................21-23 8.2基础埋深 (23)8.3地下水作用及抗浮计算.............................................23-24 8.4地基承载力计算 (24)8.5地基变形计算 (24)8.6地基稳定性验算 (24)8.7特殊地基...............................................................24-25 8.8地基处理 (25)8.9扩展基础...............................................................25-27 8.10柱下条形基础 (27)8.11筏形基础………………………………………………………27-29 8.12桩基础…………………………………………………………29-308.13地基基础抗震设计……………………………………………30-319、钢筋混凝土结构…………………………………………………31-58 9.1结构设计基本规定……………………………………………31-35 9.2结构计算和分析………………………………………………35-38 9.3构件设计和构造要求…………………………………………38-46 9.4异形柱结构……………………………………………………46-50 9.5短肢剪力墙及短肢剪力墙较多的剪力墙结构………………50-51 9.6简体结构………………………………………………………51-52 9.7复杂高层建筑结构……………………………………………52-579.8混合结构………………………………………………………57-5810、普通钢结构………………………………………………………58-67 10.1一般规定………………………………………………………58-60 10.2连接……………………………………………………………60-6210.3计算与构造……………………………………………………62-6711、冷弯薄壁型钢结构………………………………………………67-6912、型钢混凝土组合结构……………………………………………70-7513、人民防空地下室结构……………………………………………75-7813.1基本规定 (75)13.2等效静荷载……………………………………………………75-7613.3荷载组合内力分析及截面设计………………………………76-7713.4构造规定………………………………………………………77-7814、超限高层建筑结构…………………………………………………78-8114.1界定超限高层建筑范围………………………………………78-8014.2对超限专项审查的验证 (80)14.3对计算书的审查………………………………………………80-8114.4对抗震加强措施的审查 (81)14.5对试验和借鉴国外经验的审查 (81)14.6对岩土工程勘察报告的审查 (81)14.7对地基和基础的审查 (81)一、审查依据1、强制性条文1.1《工程建设标准强制性条文>（房屋建筑部分）2002版1.2《工程建设标准强制性条文>（工业建筑部分）2001版2、政府文件2.1 《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（建设部令第134号）2.2 《关于全面开展建筑工程施工图设计文件审查工作的通知》（深规[2004]31号文）2.3 《关于加强房屋建筑工程施工图设计文件审查工作有关事宜的补充通知》（深规[2005]278号文）2.4 《建筑工程施工图设计文件审查要点》（试行）（建设部2003年版）2.5 《超限高层建筑工程抗震设防管理规定》（建设部令111号）2.6 《超限高层建筑工程抗震设防专项审查技术要点》（建质[2003]46号）2.7 《在框架结构建筑中限制使用实心粘土砖的规定》（建设部建科[1991]619号）2.8 《广东省建设厅关于限制使用人工挖孔桩的通知》（粤建管字[2003]49号3、现行国家标准3.1 《建筑结构可靠度设计统一标准》(GB 50068-2001)3.2 《建筑地基基础设计规范》(GB 50007- 2002)3.3 《建筑结构荷载规范》(GB 50009-2001)3.4 《混凝土结枸设计规范》(GB 50010- 2002)3.5 《建筑抗震设计规范》(GB 50011-2001)3.6 《人民防空地下室设计规范> (GB 50038-2005)3.7 《钢结构设计规范》(GB 50017-2003)3.8 《岩土工程勘察规范》(GB 50021-2001)3.9 《建筑工程抗震设防分类标准》(GB 50223-2004)3.10 《建筑边坡工程技术规范》(GB 50330-2002)3.11 《地下工程防水技术规范》(GB 50108-2001)3.12 《冷弯薄壁型钢结构技术规范》(GB 50018-2002)3.13 《工业建筑防腐蚀设计规范》(GB 50046-95)3.14 《砌体结构设计规范》(GB 50003-2001)3.15 《住宅建筑规范》(GB 50368- 2005)3.16 《住宅性能评定技术标准》(GB/T 50362- 2005)4、现行行业标准4.1 《高层建筑混凝土结构技术规程》(JGJ 3-2002)4.2 《建筑地基处理技术规范》(JGJ 79-2002)4.3 《建筑钢结构焊接规程》(JGJ 81-2002)4.4 《无粘结预应力混凝土结构技术规范》(JGJ/T 92-2004)4.5 《预应力混凝土结构抗震设计规程》(JGJ 140- 2004)4.6 《高层民用建筑钢结构技术规程》(JGJ 99-98)4.7 《冷轧带肋钢筋混凝土结构技术规程》(JGJ 95-2003)4.8 《混凝土小型空心砌块建筑技术规程》(JGJ/T14-2004)4.9 《型钢混凝土组合结构技术规程》(JGJ 138-2001)4.10 《混凝土异形柱结构技术规程》(JGJ 149- 2006)4.11 《高层建筑箱形与筏形基础技术规范》(JGJ 6-99)4.12 《建筑桩基技术规范》(JGJ 94- )4.13 《高层建筑岩土工程勘察规程》(JGJ 72-2004)4.14 《钢筋机械连接通用技术规程》(JGJ 107- 2003)4.15 《轻骨料混凝土结构技术规程》(JGJ 12- 2006)4.16 《玻璃幕墙工程技术规范》(JGJ 102- 2003)4.17 《矩形钢管混凝土结构技木规程》(CECS 159:2004)4.18 《混凝土结构耐久性设计与施工指南》(CCES 01-2004)（2005年修订版）5、现行地方标准5.1 《深圳地区地基处理技术规范》(SJG 04- )5.2 《非承重混凝土小型空心砌块墙体技术规程》(SJG 06-1997)5.3 《深圳地区建筑深基坑支护技术规范》(SJG 05-96)5.4 广东省标准《建筑地基基础设计规范》(DBJ 15-31-2003)5.5 广东省标准《建筑地基处理技术规范》(DBJ 15-38-2005)5.6 广东省标准《预应力混凝土管桩基础技术规程》(DBJ/T 15-22-98)5.7 广东省实施《高层建筑混凝土结构技术规程》补充规定(DBJ/T 15-46-2005)5.8 《广东省建设厅关于限制使用人工挖孔桩的通知》(6、设计深度及技术措施6.1 《深圳市建筑工程施工图设计文件编制深度规定》（试行）2004年版6.2 建设部《全国民用建筑工程施工图设计文件编制深度规定》（结构）二、审查内容1、总则：1.1 结构专业设计应符合《工程建设标准强制性条文》的规定。
房屋建筑结构专业施工图设计文件审查要点
(二)房屋建筑结构专业1.一般规定1.1 施工图审查应依据《中华人民共和国建筑法》、《中华人民共和国节约能源法》、《建筑工程质量管理条例》、《建筑工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》、《超限高层建筑工程抗震设防专项审查技术要点》(建质[2006]220号)等国家法律法规的规定及河北省《房屋建筑和市政基础设施工程施工图文件审查管理实施办法》、《河北省房屋建筑和市政基础设施工程施工图设计文件审查要点》等地方法规、文件的规定；应依据国家及河北省现行的技术标准、规范、规程(有效版本)。
1.2 施工图审查机构对勘察文件和施工图技术文件(计算书、施工图、设计变更通知)进行审查，技术性审查包括以下主要内容：1.2.1 勘查文件中工程设计所需的岩土技术参数的可靠性，勘察文件内容的完整性、适用性和可靠性。
不允许在无“岩土工程勘察报告”的情况下进行地基基础设计，也不允许仅参照相邻建筑物的地质勘察报告进行地基基础设计。
1.2.2 建筑物地基基础和主体结构的安全性和合理性。
1.2.3 是否符合国家和地方法律、法规、政府文件等政策要求；是否符合相关主管部门批件的要求；是否符合业主设计任务书中的合法要求；是否符合强制性标准、规范的要求。
1.2.4 采用计算软件进行计算的，其软件是否经过有关部门的签订，计算模型是否与实际相符，计算输入数据是否准确，输出结果是否可靠。
1.2.5 是否达到国家及本要点规定的勘查、设计文件编制深度要求，计算书是否完整、正确。
1.2.6 勘察、设计企业和注册执业人员以及相关人员是否按规定在勘察文件、计算书、施工图和设计变更上加盖相应的图章及签字(详见本要点第二部分)。
1.2.7 超限高层是否按《超限高层建筑工程抗震设防专项审查技术要点》(建质[2006]220号)文件进行了超限审查，有无审查意见及审查通过的相关批件，并应议专家审查论证结论意见为施工图审查依据。
结构施工图审查要点22452
结构施工图审查要点（6度区、非抗震区）结构专业一、审查要点：《工程建设标准强制性条文》（房屋建筑部分）有关地基基础、结构设计、建筑耐火等级及构件耐火极限的全部条款。
二、审查内容：1、结构计算书1.1 荷载取值。
符合《建筑结构荷载规范》GB50009-2001的条款和行业专门的规范、标准。
民用建筑未明确的常用荷载标准值如下:浴缸、坐厕的卫生间4KN/m2;有分隔的公共卫生间8KN/m2；阶梯教室、微机房3KN/m2;银行金库、配电室、水泵房10KN/m2。
注意屋面建筑找坡的荷载，墙面、楼面、天棚装饰荷载的取值是否和建筑一致。
阳台、楼梯、上人屋面、走道栏杆顶部水平荷载不得遗漏。
高、低屋面处在低屋面应考虑施工堆料荷载。
1.2 计算机程序分析计算。
注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计。
必须说明软件名称、版本号、编制单位。
需要有总信息，各层结构平面简图、荷载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果，错层结构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼(屋)盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比。
1.3 应有必要的手算。
标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔桩强度、承载力计算，楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强度计算等。
2、结构设计总说明（应包含以下内容）2.1 结构类型概况、设计使用年限、结构安全等级。
符合《建筑结构可靠度设计统一标准》GB50068-2001第1.0.5条、第1.0.8条，其它规范的有关规定。
2.2 抗震设防烈度、场地类别、抗震设防类别。
符合《建筑抗震设计规范》GB50011-2001附录A，未明确的按《岩土勘察报告》采用。
符合《建筑抗震设计规范》GB50011-2001第3.1.1条，《建筑抗震设防分类标准》GB50223-95。
SGT-LEVEL4-05-模版-【施工图各专业审查要点】-结构
1.目的确保结构设计安全、经济、合理,对结构施工图的设计质量进行有效控制。
2.范围适用于XX集团范围内开发的一般工业与民用建筑。
3.职责结构施工图设计的审查主要由工程管理部归口管理，相关部门协助工作。
4. 内容4.1. 检查依据4.1.1 中华人民共和国国家标准《建筑结构荷载规范》GBJ9-874.1.2 中华人民共和国国家标准《混凝土结构设计规范》及1993年局部修订GBJ10-894.1.3 中华人民共和国国家标准《砌体结构设计规范》GBJ3-884.1.4 中华人民共和国行业标准《设置钢筋混凝土构造柱多层砖房抗震技术规程》JGJ/T 13-944.1.5 中华人民共和国行业标准《钢筋混凝土高层建筑结构设计与施工规程》及1999年局部修订条文JGJ 3-914.1.6 中华人民共和国行业标准《建筑桩基技术规范》JGJ 94-944.2. 检查要点4.2.1 总则4.2.1.1 建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。
4.2.1.2 检查工程设计是否严格执行国家强制性技术标准、规范、规程、规定。
4.2.1.3 检查地震设防是否明确：建筑抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。
4.2.1.4 施工中可操作性如何，有无设计上的功能隐患，设计是否经济。
4.2.2 地基、基础及地下室4.2.2.1 根据地质勘察报告，在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见选择经济可靠的地基处理方案，对于软土地基需作地基沉降、变形计算及提出变形控制措施、建议。
4.2.2.2 桩基选型4.2.2.2.1 可根据详勘报告并结合各类桩基的工程特性、经济性，确定可选用的桩基类型，提出意见；4.2.2.2.2 组织技术讨论会或研讨会，对各类可以使用的桩基类型进行技术交流，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）；4.2.2.2.3 根据建筑物四周环境条件、建筑物层高、基坑支护等条件综合考虑，最终审核桩基形式；4.2.2.2.4 桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲砖孔桩可通过现场施工取样和地质报告相互对应来确定，持力层的确定应经济合理，施工参数的取值应合理，且施工时可操作性强。
工程施工图审查要点有哪些
工程施工图审查要点有哪些1. 设计规范的符合性：审查工程施工图时，要检查设计是否符合相关国家标准和规范要求。
比如结构、土木、给水排水等方面的设计是否符合相关规范要求。
2. 设计参数的合理性：审查工程施工图时，要检查设计参数是否合理。
比如结构设计中的荷载计算是否准确，给水排水设计中的流速是否合适等。
3. 施工工艺的合理性：审查工程施工图时，要检查施工工艺是否合理。
比如施工顺序是否科学合理，施工方法是否符合技术要求等。
4. 施工材料的选择和使用：审查工程施工图时，要检查施工材料的选择和使用是否符合要求。
比如材料的品质是否合格，施工材料的搅拌比例是否正确等。
5. 设计图纸的完整性和清晰度：审查工程施工图时，要检查设计图纸的完整性和清晰度。
比如设计图纸是否包含所有必要的信息，图纸标注是否清晰易读等。
6. 工程图纸的交叉检查：在审查工程施工图时，应对不同专业的设计图纸进行交叉检查。
比如结构设计和建筑设计之间的符合性，给水排水设计和电气设计之间的协调性等。
7. 安全和环保要求的满足：审查工程施工图时，要检查设计是否满足安全和环保要求。
比如是否符合相关安全标准，是否考虑了环境保护措施等。
8. 可维护性和可操作性考虑：审查工程施工图时，应将维护性和操作性考虑在内。
比如施工图纸中是否清晰标注了设备的操作方法，维护周期等信息。
9. 设计变更和不足之处的处理：如果在审查过程中发现设计存在变更或不足之处，要及时处理，并与设计单位协商解决。
比如设计单位应根据审查结果进行修改和完善设计图纸。
10. 提出审查意见：审查完工程施工图后，要向设计单位提出审查意见，并要求设计单位做出相应的整改。
审查意见应具体明确，有针对性。
综上所述，工程施工图审查是确保工程顺利进行和质量安全的重要环节。
只有在审查的过程中严格按照要点进行检查，才能有效地保障工程的施工质量和安全。
施工图审查要点-BIM-结构专业
1.1.1 图纸数量的完整性是否通过内审。
E 是否优化
1.1.2 图纸版本是否通过内审。
E 是否优化
结构设计总说明中一些必要的信息是否通过内审（如± 1.1.3 0.000标高、抗震等级、砼等级、抗穆等级、钢筋级别 D 是否优化
、层高表等）。
1.1.4
附属构件是否通过内审，如过梁、构造柱截面及配筋、 通用大样做法。
E
是否优化
1.1.5
基础图中构件编号、尺寸及定位、砼等级、配筋及节点 大样是否通过内审。
E
是否优化
1.1.6
基础图中水平及竖向关系（如相对标高、降板范围及降板 处的连接处理等）是否通过内审。
E
是否优化
1.1.7
梁平法施工图中梁编号、截面尺寸及定位、跨数、配筋 （框架梁的抗震等级﹒砼强度等级）是否通过内审。
E 是否优化
2.2 楼板
2.2.1 构件分类编码是否正确。
C 是否优化
2.2.2
楼板材质、定位、板厚、标高、砼等级、边界及带覆土 的顶板抗渗等级是否完整。
E
是否优化
2.2.3 楼板与鬓柱墙交接处，楼板是否被梁柱墙扣减。
C 是否优化
2.2.4
楼板是写按配筋不同区域、降板区域、变板厚区域分于 建模。
C
是否优化
坡道展开图的构件编号及坡道上下排水沟的完整性是否 通过内审。
E
是否优化
1.1.16
楼梯图中梯梁，梯柱，梯板等构件关系的完整性是否通 过内审。
E
是否优化
1.1.17
楼梯图中构件编号及混凝土等级的完整性是否通过内审 。
E
是否优化
1.1.18
钢结构部分构件材料等级及编号的完整性是否通过内审 。
工程施工图审查要点
工程施工图审查要点工程施工图审查是指对施工图纸进行全面细致的审核，对施工图纸上的技术参数、工艺要求等进行详细核对和评估，找出可能存在的不合理之处，确保施工图纸的准确性和完整性。
审查工作由专业的施工图审核人员进行，要点包括但不限于以下几个方面：1. 设计合理性审查首先要对施工图的设计方案进行审查，包括建筑结构设计、设备安装设计等。
要检查设计是否符合国家标准和相关规范，是否满足施工需求，是否存在结构上的不足和危险隐患。
设计是否符合建筑物本身的要求，如承重、抗震等要求。
2. 施工工艺审查施工图中还包含了施工工艺和施工流程，需要对施工图中的工艺要求进行审查。
检查施工方法是否合理、施工流程是否顺畅、各项施工工艺是否符合实际要求。
要注意防止施工中可能出现的施工难题，提前制订解决方案。
3. 施工材料审查施工图中还包括了使用的施工材料和构件，需要对施工图中所使用的材料进行审查。
检查材料是否符合国家标准和相关规范，是否适用于施工要求，是否存在质量问题。
特别要注意材料之间的搭接是否牢固，是否存在可能导致危险的质量问题。
4. 施工图细部审查在审查施工图时，不能只看大局，还要着重审查施工图的细部部分。
要检查细部构件的尺寸、连接方式、施工方法等，特别要关注可能存在的细小问题，如膨胀螺丝的规范、连接密封的情况、安全视线的设置等。
5. 安全性审查在审查施工图时，要重点关注安全性问题。
要检查设计是否考虑到施工中可能存在的安全隐患，是否有相应的安全措施和预防措施。
如护栏设置是否合理、危险区域是否设立警示标识等。
6. 环保审查在审查施工图时，还需要考虑到环保问题。
要检查设计是否考虑到环保要求，是否有相应的环保措施和处理方法。
如施工过程中是否会产生噪音、废水、废气等对环境污染的问题，是否有相应的处理和防范措施。
7. 技术标准审查最后还需要对技术标准进行审查。
要检查施工图是否符合相关的技术标准和规范，是否有与之不符合的地方。
要确保施工图的技术参数和要求符合相关规范，避免出现不符合标准的情况。
山东省建设工程施工图审查结构专业技术问答
山东省建设工程施工图审查结构专业技术问答1. 什么是建设工程施工图审查？建设工程施工图审查是一种在施工前进行的工程质量控制活动，用于审查和核对建筑施工图纸和相关文件，以确保设计与施工的一致性、施工图的可行性和符合国家和行业的相关规范标准。
2. 审查结构专业在建设工程施工图审查中的作用是什么？审查结构专业是施工图审查的重要任务之一，主要负责评估建筑施工图中涉及的结构设计是否满足建筑安全和品质的要求。
审查结构专业需要对建筑施工图进行全面的技术分析和评估，涵盖结构设计、质量要求等多个方面，以确保建筑安全、稳定和坚固。
3. 建设工程施工图审查中需要注意哪些技术要点？•结构承载能力：对建筑物施工图的结构承载能力进行检查，保证建筑物可以承受正常的荷载和地震等自然灾害的影响。
•结构设计合理性：需要审查建筑施工图的结构框架和设计是否合理、完备、可行，在设计上是否符合国家、地方的规范和标准。
•材料性能：检查建筑施工图中使用的材料是否能够满足设计要求，并符合行业标准和质量标准。
•施工技术：审查建筑施工图中的施工过程和施工技术是否科学合理，是否符合国家和地方的相关标准和规范。
4. 建设工程施工图审查中如何确认结构安全性？在施工图审查中，需要对建筑施工图的结构设计进行全面的风险评估和分析，主要包括以下几个方面的内容：•结构系统的安全性: 需要对建筑物的整体结构设计进行分析，以核实所使用的结构系统是否能够安全、稳定地承受各种荷载，防止任何裂缝、不均匀沉降和滞后效应的发生。
•结构材料的安全性: 进行建材测试，评估结构材料的安全性。
以确保所使用的材料具有足够的强度、刚度、韧度和防火性能，能够安全、可靠地承受各种荷载。
•结构施工的安全性: 认真审查施工图设计，评估施工过程中是否存在安全隐患，以预防施工现场的事故和工伤发生，保障施工现场的安全。
5. 建设工程施工图审查中需要关注哪些常见问题？在建设工程施工图审查中，常见的问题包括以下几个方面：•材料质量问题: 通过对施工图上所使用的材料进行检查，了解材料的规格、品种、质量，进而保证材料的质量和性能的符合标准要求。
结构专业施工图审查常见问题
结构专业施工图审查常见问题摘要：本文简要分析结构专业施工图审查常见问题，并以加强结构专业施工图审查措施作为切入点，对建立明确的审查流程、确保合规性、加强审查人员培训以及公开透明审查过程等方面进行研究，期望能够为相关人员提供参考。
关键词：结构设计；施工图审查；规范标准引言：结构专业施工图审查是确保建筑工程质量、安全性和合规性的重要环节。
因此本文将深入分析结构专业施工图审查常见问题，通过深入分析这些常见问题，不仅会识别这些问题，还会提供解决方案和措施，以加强结构专业施工图审查的效率和质量。
1.结构专业施工图审查常见问题1.1设计不符合规范和标准结构专业施工图审查中常见的问题之一是设计不符合规范和标准。
这包括设计文档未充分遵循当地建筑规范和国际标准的要求，可能涉及荷载计算不准确、结构配置不合理、材料规格不符合要求等方面的不合规性。
进而可能导致建筑物结构的不稳定性和安全性受到威胁，增加了工程施工和维护的风险。
1.2审查人员缺乏专业水平结构专业施工图审查常见的问题之一是审查人员缺乏足够的专业水平。
这意味着审查人员可能不具备必要的结构工程知识和经验，难以深入理解和准确评估施工图纸，从而可能忽略关键的细节、设计不合规或安全隐患，从而影响了审查的有效性和建筑工程的质量。
1.3审查流程缺乏透明性结构专业施工图审查中常见的问题之一是审查流程缺乏透明性。
这意味着审查过程可能不够明确、公开或标准化，审查人员的决策和评估过程未能充分被记录或传达给相关利益方。
缺乏透明性可能导致设计团队和建设者难以理解审查进展，难以提供有针对性的反馈，也可能增加不确定性，使得审查的一致性和公正性受到威胁。
2.加强结构专业施工图审查措施2.1建立明确的审查流程建立明确的审查流程是加强结构专业施工图审查的关键措施之一[1]。
这一措施旨在确保审查过程有序、一致、透明，并且能够全面评估施工图纸，以满足建筑工程的质量、安全性和合规性标准。
首先，明确的审查流程需要定义审查的各个阶段和步骤。
结构专业施工图审查内容及质量控制要求
2、通过精确的结构整体分析，依照实际Fra bibliotek力选取合理配筋量。
3、剪力墙水平分布筋间距不宜大于100，以利于防止混凝土开裂。
4、努力优化承重墙、剪力墙、柱设计，做到既确保结构安全，又经济合理。
6
结构转换层设计
1、JGJ3-2002“高层建筑混凝土结构技术规程”
2、基础设计缺陷，建筑物下沉或结构开裂，造成质量事故。
3、基础不安全，建筑物不安全，修复补强困难。
1、认真研究，会同专家及本公司技术负责人员论证后确定经济合理、符合实际的基础设计方案。
2、准确认确实结构分析运算，合理选用地质参数，确保基础设计安全。
3、关注和分析现场地质状态，地质参数的可靠性，准确性。
2、GB50010-2002“混凝土结构设计规范”
3、GB50011-2001“建筑抗震设计规范”
4、GB50009-2001“建筑结构荷载规范”。
1、转换层梁、墙、柱、板断面过大，结构造价高。
2、转换层梁、墙、柱、板，设计缺陷，阻碍结构安全。
3、转换层梁系、墙、柱位布置不合理，阻碍使用空间。
1、相互和谐，尽量使竖向传力构件落地，减少结构转换构件数量。认真介入转换层梁、墙柱位置的确立和布置，力争最优方案。
3、地下室防水设计。混凝土外墙水平分布筋间距不宜大于100，以利防止开裂渗漏。
4、若确有必要，可采纳技术创新手段（高强混凝土、钢骨混凝土、钢管混凝土等）减小框架柱的断面尺寸。
序号
工程设计项目
设计技术标准
设计质量操纵点
设计质量要求及操纵措施
住宅结构设计
8
基础底板设计
结构施工图审查要点
结构施工图审查要点一、基础要求：1、永久荷载、可变荷载的取值是否与总平面图一致。
2、建筑结构安全等级、设计使用年限的确定是否合理；地震设防区的建筑，其抗震设防类别、地震设防烈度的确定是否符合规定。
3、所采用的结构材料及其强度等级、计算指标是否符合规定要求。
4、是否正确应用《岩土工程勘察报告》成果；是否避开抗震危险地段，建在不利地段区是否采取有效措施。
5、温度伸缩缝、沉降缝和防震逢的设置与处理是否符合规范要求。
（当采取可靠技术措施后,温度伸缩逢最大间距限值可适当放宽,但不宜超过限值的20%）。
6、主楼与群房关系的技术处理是否得当。
7、建筑设计是否符合抗震概念设计的要求。
对不规则的建筑结构是否采用符合实际的空间结构计算模型,其薄弱部位的抗震构造措施是否合理、有效.8、采用的结构体系是否合理、可靠。
9、选用的标准图是否正确、安全。
10．对不便用图表示的内容是否作出准确说明。
11．楼(屋）面板、楼梯板的厚度和予应力构件是否符合防火极限要求。
二、场地、地基与基础：1、是否根据建筑类别和场地类别正确调整抗震措施（包括抗震构造措施).2、软土地基、山区地基和液化土的处理方法及相应技术措施是否合理、有效，能否满足结构安全要求。
3、人工地基的处理方法和施工检测要求是否符合规定。
4、基础的有效埋置深度是否规范规定的最小深度.5、基础类型的确定及其构造是否安全、可靠、可行.6、桩基的沉桩方法及终止成桩的条件是否安全和符合环保要求。
7、基桩的平面布置是否符合最小桩距规定,桩及桩基承台的构造是否合理、安全。
8、一个独立结构单元是否为同一基础型式，持力层是否在性质不同的地基土.9、是否存在局部地下室；地下室抗震等级的确定、地下室底板为板筏时的内力计算与配筋构造、后浇带的设置与构造是否符合规定。
三、多层及高层钢筋砼结构：1、结构高度、高宽比是否符合适用条件。
2、框架、抗震墙的抗震等级，是否符合规范规定。
3、框架是否连续而不中断，是否存在不成榀“框架";框架—-抗震墙结构的抗震墙周边是否设“端柱”.4、房屋的转角处是否设柱(或墙）.5、部分框架抗震墙结构的转换层、框支层和作为上部结构嵌固部位的地下室顶板,其构造是否符合安全和抗震要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图审核要点（结构）
一．标高、标号类：
1.检查标高系统、轴网系统是否与建筑图一致。
2.各部位钢筋、混凝土等级（标号）是否取值合理。
3.核对层高表。
4.单体中有无正负零对应的绝对标高，结合总图复核一遍。
二．模型参数、荷载取值类：
1.不同功能房间的活荷载取值是否合理。
2.面层、覆土、隔墙等恒荷载取值是否合理。
3.地震、风荷载参数取值是否合理。
4.嵌固端的刚度比检查。
5.消防车荷载取值是否合理，且检查是否按消防车道布置。
6.连梁刚度折减系数、周期折减系数等取值是否合理。
三．桩、基础类：
1.结合地勘报告检查持力层与桩长的关系、桩与基础之间的关系是否正确。
2.核对集水坑的位置、尺寸是否与建筑对照。
3.图中是否有不同桩的数量统计。
4.检查图纸中是否留有沉降观测点。
5.检查基坑详图中画了几个方向的剖面图，是否正确。
6.桩长和桩间距取值是否合理，复合地基承载力是否过大或不足。
7.基础之间在平面、标高上是否有冲突。
8.检查车库整体抗浮计算是否满足。
9.基础混凝土抗渗等级是否与地下室外墙相同。
10.有无地下室外墙止水措施，是否绘有大样（止水条或止水钢板）。
四．剪力墙类：
1.剪力墙特殊部位水平钢筋间距是否满足规范。
2.验算暗柱钢筋的配筋率，是否存在不足或浪费。
3.构造边缘构件内部应使用拉筋，检查此位置使用的是箍筋还是拉筋。
4.配箍率计算时是否考虑了墙体水平钢筋的贡献。
5.设备留洞有无穿过边缘构件的情形，如果有是否在该位置做了缩径处理。
6.核查剪力墙及暗柱的定位是否明确。
五．梁、板、节点类：
1.梁布置是否影响下层建筑平面，客厅、餐厅、主卧等主要功能房间。
2.根据门窗等洞口上方与梁底的距离，对比做过梁还是将梁高加大至洞口哪个更经济。
3.梁宽大于梁下填充墙时，梁是否偏向相对次要的房间内。
4.柱截面大于墙厚时，柱应偏向相对次要的房间内。
5.核对嵌固端、屋面、露台等部位的板厚和配筋。
6.各种功能区降板厚度核对。
7.检查阳角处有无放射筋（上部钢筋为分离式配筋时）。
8.检查梁、板、墙、基础等图中有无漏标。
9.梁平法施工图中有无集中标注与原位标注冲突的问题。
10.检查有无主梁高小于次梁高的情形。
11.检查有无墙厚小于与其平面内搭接的梁宽的情形
12.检查主梁是否满足该抗震构造等级的构造要求。
13.核对梁与剪力墙平面外搭接时，梁钢筋锚固长度是否能够满足要求；不满足时是否选用了小直径钢筋。
14.梁图标准层归并层数是否过多（标准为4层）。
15.梁图中一些不在轴线上的梁的定位是否缺失。
16.悬挑梁上部配筋人为放大幅度是否合理。
17.梁箍筋用三级钢时是否进行了换算。
18.主次梁两端有无构造上区别的说明。
19.对照节点图核对外圈梁高与建施立面是否对照。
20.阳台梁顶标高是否与阳台板顶标高相同。
21.机房层吊钩梁、吊钩是否漏画，吊钩是否满足要求。
22.主楼通往车库的通道，上方连梁是否影响净高。
23.相邻两跨楼板板顶标高差小于30mm时，是否存在两侧板上部负筋为分离式配筋的情形（支座处应拉通）。
24.相邻两跨楼板板顶标高差大于30mm时，是否存在两侧板上部负筋拉通的情形（支座处应断开）。
25.检查女儿墙等出屋面构件的做法是否合适。
26.板上部负筋长度有无自相矛盾的地方，以及是否按照短跨（净跨）
的1/4取值。
27.板图中构造柱布置是否合理，是否可以优化。
28.节点图绘制及索引是否正确。
29.通用节点是否在平面不同位置均有索引。
六．楼梯、坡道类：
1.楼梯梯板段及300mm延长范围净高是否满足2200，休息平台段是否满足2000mm，坡道净高核对。
2.楼梯、坡道的梯柱、平台梁的位置是否影响门窗、通道等空间。
3.楼梯地下~屋面层的面层厚度可能不同，核对降板高度是否与结施楼梯图中相对应。
4.剪刀梯跨中是否加梁，考虑剪刀梯方案是否合理。
5.梯板间有隔墙时核对隔墙上下端是否满足“下撑上盖”，以及隔墙两端构造柱设置是否合理。
6.商业等框架结构部分楼梯是否为抗震型楼梯，选型是否合理。
七．后浇带、设备留洞、人防等：
1.检查后浇带布置的合理性，图中有无浇筑时间上的要求。
2.核对设备留洞与暗柱的关系。
3.设备洞口和管道有无定位。
4.洞口周边有无加强措施，以及文字说明。
5.检查人防图纸与非人防图纸有无冲突的部分。
八．说明类：
1.不同直径钢筋的链接方式在总说明中是否有表达。
2.检查地下室抗渗等级选择是否合理。
3.是否存在剪力墙与梁板混凝土标号相差两个级别以上的情况。
4.检查基础说明中有无不同土层参数的表述，是否与地质勘察报告内容一致。
5.总说明中关于结构形式、结构抗震设防类别、抗震等级、构造等级等选取是否正确。
