变流器与变频器区别
变频器的分类方式
变频器基础知识及变频器的分类变频器的分类（1）按直流电源的性质分类变频器中间直流环节用于缓冲无功功率的储能元件可以是由电容或是电感，据此变频器可分成电压型变频器和电流型变频器两大类。
电流型变频器的特点是中间直流环节采用大电感作为储能元件，无功功率将由该电感来缓冲。
电流型变频器的一个较突出的优点是，当电动机处于再生发电状态是，回馈到直流侧的再生电能可以方便地回馈交流电网，不需要在主电路内附加任何设备。
电流型变频器常用于频繁急加减速的大容量电动机的传动。
在大容量风机、泵类节能调速中也有应用。
电压变频器的特点是中间直流环节的储能元件采用大电容，用来缓冲负载的无功功率。
对负载而言，变频器是一个交流电压源，在不超过容量限度的情况下，可以驱动多台电动机并联运行，具有不选择负载的通用性。
缺点是电动机处于再生发电状态时，回馈到直流侧的无功能量难于回馈给交流电网。
要实现这部分能量向电网的回馈，必须采用可逆变流器。
（2）按变换环节分类1）交-交变频器交-交变频器是将工频交流电直接变换成频率电压可调的交流电（转换前后的相数相同），又称直接式变频器。
对于大容量、低转速的交流调速系统，常采用晶闸管交一交直接变频器直接驱动低速电动机，可以省去庞大的齿轮减速箱。
其缺点是：最高输出频率不超过电网频率的l/3～1/2，且输入功率因数较低，谐波电流含量大，谐波频谱复杂，因此必须配置大容量的滤波和无功补偿设备。
近年来，又出现了一种应用全控型开关器件的矩阵式交一交变压变频器，采用PWM控制方式，可直接输出变频电压。
这种调速方法的主要优点是：①输出电压和输人电流的低次谐波含量都较小。
②输入功率因数可调。
③输出频率不受限制。
④能量可双向流动，可获得四象限运行。
⑤可省去中间直流环节的电容元件。
2）交-直-交变频器交-直-交变频器是先把工频交流电通过整流器变成直流电，然后再把直流电变换成频率电压可调的交流电，又称间接式变频器。
把直流电逆变成交流电的环节较易控制，在频率的调节范围，以及改善变频后电动机的特性等方面，都具有明显的优势。
变频器工作原理
• 三相交流异步电机的结构简单、坚固、运 行可靠、价格低廉，在冶金、建材、矿山、 化工等重工业领域发挥着巨大作用。人们 希望在许多场合下能够用可调速的交流电 机来代替直流电机，从而降低成本，提高 运行的可靠性。如果实现交流调速，每台 电机将节能20%以上，而且在恒转矩条件 下，能降低轴上的输出功率，既提高了电 机效率，又可获得节能效果。
• 3. 按直流环节的储能方式分（对交直交）: • (1)电流型 • 直流环节的储能元件是电感线圈LF,如图所
示。
• (2)电压型 • 直流环节的储能元件是电容器CF,如图所示。
（四）交-交与交-直-交变频器
• 4.1交-交变频器工作原理 • 4.2交-直-交变频器工作原理 • 4.3交-交与交-直-交变频器的比较
的。相对于旋转变频机组，被称为静止式 变频装置，是构成变频调速系统的中心环 节。
一个变频调速系统主要由静止式变频装置、交流电 动机和控制电路3大部分组成，
静止式变频装置的输入是三相式单相恒频、恒压 电源，输出则是频率和电压均可调的三相交流电。 至于控制电路，变频调速系统要比直流调速系统 和其他交流调速系统复杂得多，这是由于被控对 象—感应电动机本身的电磁关系以及变频器的控 制均较复杂所致。因此变频调速系统的控制任务 大多是由微处理机承担。
用就是减小逆变管由导通到截止时过高的电压增长率，防
止逆变损坏。
•
2、R01～R06
•
逆变管V1～V6由导通到截止的瞬间，C01～C06所充
的电压（等于UD）将V1～V6放电。此放电电流的初值很
大，并且叠加在负载电流上，导致逆变管的损坏。R01～
R06的作用就是限制逆变管在导通瞬间C01～C06的放电
电流。
涨知识逆变器和变频器有什么区别？

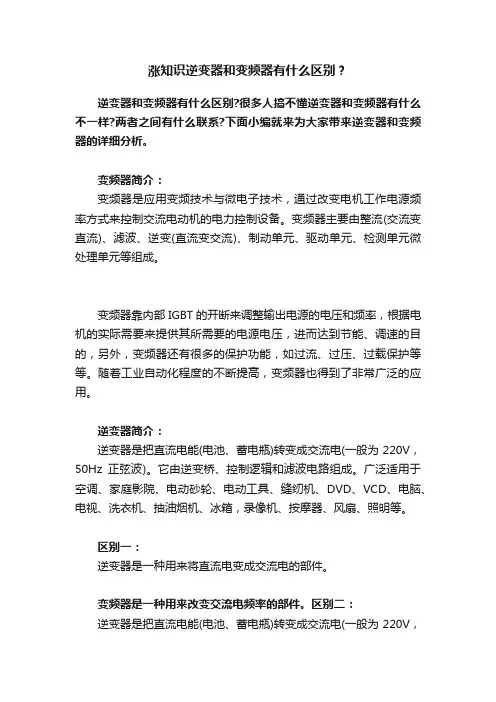

涨知识逆变器和变频器有什么区别？
逆变器和变频器有什么区别?很多人搞不懂逆变器和变频器有什么不一样?两者之间有什么联系?下面小编就来为大家带来逆变器和变频器的详细分析。
变频器简介：
变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
逆变器简介：
逆变器是把直流电能(电池、蓄电瓶)转变成交流电(一般为220V，50Hz正弦波)。
它由逆变桥、控制逻辑和滤波电路组成。
广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等。
区别一：
逆变器是一种用来将直流电变成交流电的部件。
变频器是一种用来改变交流电频率的部件。
区别二：
逆变器是把直流电能(电池、蓄电瓶)转变成交流电(一般为220V，
50Hz正弦波)，频率也可调节;
变频器将输入的交流电转换为所需频率的交流电输出;其原理有“交-直-交”或者“交-交”，“交-直-交”形式比较多见。
“交-直-交”先将交流电转换为直流，再将直流转为交流，也就是“整流+逆变”。
区别三：
变频器要有调整频率的部分，而逆变器只要有固定的输出频率就可以了。
交流变频技术与变流器工作原理课件
机车进行电阻制动时，逆变器控制系统控制异步电动机的定子磁链的旋转速度小于转子磁链的旋 转速度，使得电机运行在发电机工况，能量从牵引电动机流向逆变器，通过开通逆变器内的斩波模块， 将能量消耗在制动电阻上，以热能的形式消耗。
简化图形 三点式电路
三点式电路工作原理
+Ud/2 V1
V2 0
V3
+Ud/2
V1、V2导通，V3、V4关断
V4 -Ud/2
三点式电路工作原理
+Ud/2 V1
V2
0
V3
0
V4 -Ud/2
V2、V3导通，V1、V4关断
实际V2、V3不会同时导通，取决 于负载电流的方向。
三点式电路工作原理
+Ud/2 V1
Ud
uWN
180°导通角
逆变技术的典型电路－－三相电流型逆变电路
+ Id
V5
V1
V3V4ຫໍສະໝຸດ V6V2-
Id
12
34
56
61
23
45
iU Id
-Id iV
iW
120°导通角
预备知识－脉宽调制技术
脉宽调制技术－－PWM
通过控制半导体开关器件的通断时间，在输出端 获得幅度相等而宽度可调的输出波（称PWM波形）， 从而实现控制输出电压的大小和来改善输出波形的一 种技术。
三角载波 正弦调制波
ug14 ug23 uuCR
交直交变流器
变流器、变频器
成都德能科技有限公司
地址：成都市新都工业东区681#
9.风扇过热
1、检查图纸45页的电路回路是否有24V直流电压。
成都德能科技有限公司
地址：成都市新都工业东区681#
10.模块过热
1、检查柜后散热风扇是否正常运行。 2、检查功率模块驱动板上的20芯排线是否松动。 3、以上步骤完成后，问题没有解决，与我司专业人员联系。
1、使用后台软件的示波器查看转子侧的三相电流是否正常。 2、检查电机转子侧绝缘是否正常。 3、检查电流互感器的18芯排线连接是否正常。 4、以上步骤完成后，问题没有解决，与我司专业人员联系。
成都德能科技有限公司
地址：成都市新都工业东区681#
15.同步失败
1、检查电机参数是否设置正确。 2、检查定子电压是否正常的690V。 3、检查转子与定子相序是否正确。 4、以上步骤完成后，问题没有解决，与我司专业人员联系。
地址：成都市新都工业东区681#
一 二 三
变流器产品介绍 变流器软件介绍 问题处理与维护
成都德能科技有限公司
地址：成都市新都工业东区681#
第二章 变流器软件介绍
上电前安全检查，开启UPS
用电脑通过转换器 连接电路板
打开后台监控软件， 切换至高级用户。 进行基本参数设置 进行模拟量校准
切换至单步模式手动并网
成都德能科技有限公司
地址：成都市新都工业东区681#
2.4基本参数设置
成都德能科技有限公司
地址：成都市新都工业东区681#
2.5 模拟热线校准
转矩给定校准
成都德能科技有限公司
地址：成都市新都工业东区681#
功率因数角给定校准
成都德能科技有限公司
变频器和变压器的区别

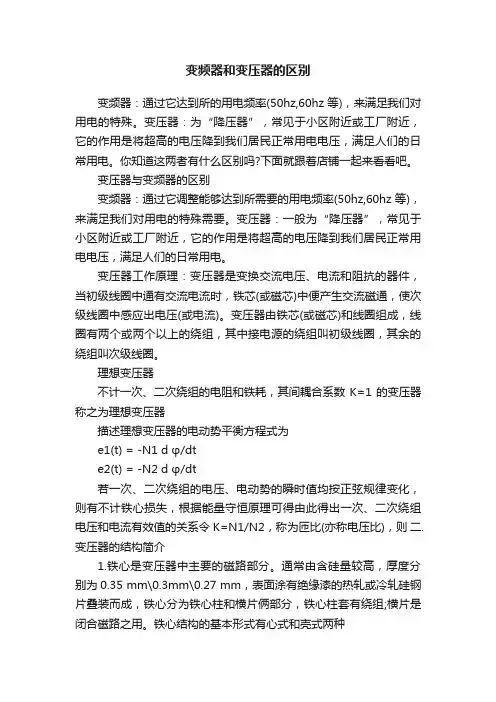

变频器和变压器的区别变频器：通过它达到所的用电频率(50hz,60hz等)，来满足我们对用电的特殊。
变压器：为“降压器”，常见于小区附近或工厂附近，它的作用是将超高的电压降到我们居民正常用电电压，满足人们的日常用电。
你知道这两者有什么区别吗?下面就跟着店铺一起来看看吧。
变压器与变频器的区别变频器：通过它调整能够达到所需要的用电频率(50hz,60hz等)，来满足我们对用电的特殊需要。
变压器：一般为“降压器”，常见于小区附近或工厂附近，它的作用是将超高的电压降到我们居民正常用电电压，满足人们的日常用电。
变压器工作原理：变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通，使次级线圈中感应出电压(或电流)。
变压器由铁芯(或磁芯)和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
理想变压器不计一次、二次绕组的电阻和铁耗，其间耦合系数 K=1 的变压器称之为理想变压器描述理想变压器的电动势平衡方程式为e1(t) = -N1 d φ/dte2(t) = -N2 d φ/dt若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化，则有不计铁心损失，根据能量守恒原理可得由此得出一次、二次绕组电压和电流有效值的关系令 K=N1/N2，称为匝比(亦称电压比)，则二.变压器的结构简介1.铁心是变压器中主要的磁路部分。
通常由含硅量较高，厚度分别为0.35 mm\0.3mm\0.27 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成，铁心分为铁心柱和横片俩部分，铁心柱套有绕组;横片是闭合磁路之用。
铁心结构的基本形式有心式和壳式两种2.绕组是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理:当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm式中：E--感应电势有效值f--频率N--匝数Øm--主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。
变频器相关介绍
变频器的构成通用变频器的基本结构由主回路和控制回路两部分组成。
主回路包括整流器、电调直流环节、逆变器。
（1）整流器电网侧的变流器Ⅰ时镇流器，它的作用是把三相（也可以单相）交流整流成直流。
（2）逆变器负载侧的变流器Ⅱ为逆变器。
最常用的结构式利用6各半导体开关器件组成的三相桥（？）逆变电路。
有规律的控制逆变器中各主开关S1-S2的通与端，可以得到任意频率的三相交流输出。
三相逆变器等效电路。
把开关换成绝缘器双极晶体管（IGBT）,就组成了实际逆变器。
（3）中间直流环节由于逆变器的负载时电动机，属于感性负载，无论电动机处于电动状态或发电制动状态，其功率因数总不会是Ⅰ。
因此，中间环节和电动机之间总会有无功功率的交换，这种无能量要靠中间直流环节的储能元件（电容器或电抗器）来缓冲，所以又常称中间直流环节（？）中间直流储能环节。
（4）控制电路控制电路常由运算电路、检测电路、控制信号的输入、输出电路和驱动电路等构成。
其主要任务是完成对逆变器的开关控制，对整流器的电压控制以及完成各种保护功能等，控制方法可以采用模拟控制或数字控制。
高性能的变频器目前已经采用微型计算机进行全数字控制，采用尽可能简单的硬件电路，主要靠软件完成各种功能，由于软件的灵活性，数字控制方式常可以完成模拟控制方式很难完成的功能。
变频器的操作与运行变频器可以用可变的控制信号完成变频器的运行。
变频器的操作方法分为外部信号操作、参数单元操作等。
以下以丹佛斯公司生产的VLT2800为例介绍变频器的运行过程。
变频器的操作和显示变频器应有可供用户方便操作的操作器和显示变频器运行状况及设定参数的显示器，用户通过操作器对变频器进行参数设定、运行方式控制。
（1）操作器和显示器通用变频器几乎均采用数字控制，使用操作器可以对变频器进行设定操作，如设定电动机的运行频率、电动机的运转方向、V/T类型、加速时间、减速时间、PID参数、控制方式等。
操作器作为人机对话接口，使得变频器参数的设定与显示直观清晰，运行操作方便，操作器右若干个操作键，STOP停止键、▼下降键、▲上升键、RUN、STOP键控制电动机的起停状态；▼/▲键可以改变设定功能，使功能菜单上/下滚动。
什么叫变频器
什么叫变频器?变频器基本工作原理一.什么叫变频器?变频器又称为变流器（Inverter），它是将电压值固定的直流电，转换为频率及电压有效值可变的装置，在工业上被广泛使用，如不断电系统、感应电动机与交流伺服电动机的调速驱动等。
变频器之功能为将直流输入电压转换为所需之大小与频率之交流输出电压。
若其直流输入电压为定值，则称为电压源型变频器(Voltage Source Inverter, VSI)；若直流输入电流维持定值，则称为电流源型变频器(Current Source Inverter, CSI)。
二.变频器基本原理变频器它的输出电力控制方法有PAM方式与PWM方式两种。
PAM(Pulse Amplitude Modulation)，由电源电压变换振幅而进行控制输出功率的方式，所以在变频器部位，只有控制频率，变流器控制输出电压。
在闸流体变频器场合，因转流时间为100～数百μs，闸流体高频切换很难，其次是因为PWM控制困难，在该变频器部位的控制频率采用PAM 方式，如图 1.1所示依PAM电压调整时之输出电压波形，电压高和电压低的情形。
图 1.1 PAM电压调整脉波宽度调变(Pulse-width Modulation, PWM)，在输出波形中作成多次之切割，经由改变电压脉波宽度而达成输出电压之改变，如图1.2所示。
依PWM变频器的电压调整原理，图(A)为三角载波与正弦波型的信号波。
图(B)和图(C)为所对应之波宽调变波形及输出信号波之振幅。
振幅相同、脉波宽度不同、可获得调整变化之正弦波的输出波形。
1、变频器的效率交-直-交变频器的损耗由三部分组成，整流损耗(包括电容损耗)40%：逆变损耗50%；控制回路损耗10%。
前两项随变频器的容量、负荷、结构不同而变化，控制回路损耗与其它因素无关。
额定状态运行时，效率84.6%~96%,功率越大效率越高，高压变频器效率可达98%。
变频器与各种环境条件的关系：2、输出端连接的电缆长度有限制。
交流变频技术与变流器工作原理
3.2.3 直接转矩控制方法
最新的直接转矩控制基于定子磁场定向，数学模型简单，定子参数及变化 规律易于测定，有更优良的动态响应；并且针对各种变流系统派生出各种控制 策略，完善了控制思想，也体现了其发展潜力。
当整流器电源短接回路开通时，牵引变压器内的电流没有经过负载，直接 从变压器的正极流入负极，相当于将电源短接了。此时变压器内的能量向电抗器 内转移，即流过电抗器的电流越来越大。当控制相应的开关元器件关断时，电抗 器两端就感应出一个很高的电压，这个电压和变压器的电压叠加起来，通过整流 回路向中间回路充电，这就是为什么变压器的次边电压等级低于中间回路，却能 向中间回路充电的原因。
变流器模块：整流侧和逆变侧 IGBT变流器、 隔离驱动、电流检 测以及各种保护监测功能。
中间电容：储能，滤波。
3.1 .3 四象限脉冲整流器控制分析
四象限变流器交流电源侧等效电路如下，其中LN和RN分别为交流回路的电感 和电阻，UN为变压器次边电压矢量，IN为变压器次边电流的基波电流矢量，US为调 制电压的基波矢量，由电路知识可得到二次侧交流回路的矢量电压方程式为：
1.1整流器
1.二极管整流器 2.相控整流器
3.PWM整流器
Diode Bridge rectifier Thyristor Bridge rectifier
Full Bridge Converter
1.2逆变器
电压型逆变器
电流型逆变器
+
V1
V3
V5
Ud
V4
一文看懂变频器和逆变器的区别
一文看懂变频器和逆变器的区别本文首先介绍了变频器工作原理及作用，几次介绍了逆变器的工作原理及特点，最后阐述了变频器和逆变器的区别是什么，具体的跟随小编一起来了解一下。
变频器简介变频器（Variable-frequencyDrive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
变频器工作原理变频是现代电力电子技术领域发展而来的，是我们常用的直流电与交流电之间的变换装置。
它还可以改变我们交流电的频率，来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
上图为变交流频率的电路，P、N为变流器电路，可以把交流电整定为直流电，并加载到负荷Z，当给P的脉冲信号成正弦规律时，整定出的直流呈正弦的规律，为正弦曲线的上半部分，周期为脉冲信号的正弦规律周期，是交流电周期的整数倍。
通过P和N的配合，就形成了在负荷Z上的周期正弦电流，并且频率可以根据脉冲信号周期调节，这就是变频器的工作原理。
变频器作用一、可调的转矩极限。
变频器定义及工作原理概述
变频器定义及工作原理概述变频器是一种电力电子设备，用于控制交流电动机的转速和转矩。
它通过改变电源电压的频率和幅值来实现对电机的精确控制。
本文将对变频器的定义、工作原理以及相关应用进行概述。
一、变频器的定义变频器，也称为变频调速器，是一种用于改变交流电源频率的电力电子设备。
它通过将电源电压转换为直流电压，然后再将直流电压转换为可变频率和可变幅值的交流电压，从而实现对电机的精确控制。
变频器广泛应用于工业生产中，可用于控制各种类型的交流电动机，如感应电动机、永磁同步电动机等。
二、变频器的工作原理1. 整流器变频器的工作原理首先涉及到整流器的工作。
整流器将交流电源转换为直流电压，通常采用可控硅器件来实现。
整流器的输出电压的大小和波形形状取决于控制整流器的开关状态。
2. 滤波器滤波器的作用是平滑整流器输出的直流电压，去除其中的脉动成分，使得输出电压更加稳定。
滤波器通常由电容器和电感器组成。
3. 逆变器逆变器将直流电压转换为可变频率和可变幅值的交流电压。
逆变器通常采用现代功率半导体器件，如IGBT（绝缘栅双极型晶体管）来实现。
逆变器的输出电压的频率和幅值可以通过控制开关器件的开关状态来调节。
4. 控制器控制器是变频器的核心部分，它负责监测和控制整个系统的运行。
控制器接收来自用户的控制信号，并根据设定的参数来调节逆变器的输出电压频率和幅值。
控制器还可以实现一些特殊功能，如过载保护、故障诊断等。
三、变频器的应用变频器在工业领域中有广泛的应用。
以下是一些常见的应用场景：1. 机械传动变频器可以用于控制各种类型的交流电动机，从而实现机械传动系统的精确控制。
例如，变频器可以用于控制输送带的速度、提升机的高度、风机的风量等。
2. 空调系统变频器可以用于空调系统中的压缩机控制。
通过调节压缩机的转速，可以实现空调系统的能效优化，提高系统的运行效率。
3. 泵站控制变频器可以用于泵站控制系统中，通过控制水泵的转速来调节水流量和水压。
变流器的工作原理
变流器的工作原理
变流器（Converter）是一种用于改变电动机驱动的电力的机械设备。
它将运转机械
电机驱动的可变频率的电力转变成固定频率的电力，这样就可以用于唤醒控制设备，控制
电动机转数变速。
变流器是一种电子设备，它可以将不断变化的变频工作电压转换成定频稳定的电压，
从而获得电力控制能力，控制电机的转速和输出功率。
因此，它可以快速、有效地改变电
动机的转速和输出功率，实现功率和转速的可控可调。
为了更好地配合变速驱动系统，还
可以对变流器进行调节和控制，使之更精确地驱动电机，从而改变电机的转速。
变流器的工作原理主要包括两个功能：首先，它通过变频器将不断变化的变频输入电
压转化成定频恒定的输出电压；其次，它可以改变恒定的输出电流，以改变电机的转速。
变流器的工作过程特点是：其输入部分从变频器收到带有变频输入电压的信号，然后将该
信号转变成一定相位角的正弦波电压输出，即恒定频率的正弦波，然后再根据控制指令把
恒定频率的正弦波作相应的调整，以改变电机的转数，达到控制、调节功率和转速的目的。
总之，变流器是一种重要的电气部件，可以实现电机的控制与变速驱动功能，使它们
能快速及时地控制功率，调节转速，实现运行精准。
变流器的作用和工作原理
变流器的作用和工作原理变流器是一种电力电子设备，其主要作用是将直流电转换为交流电，或者将交流电的频率、电压或相位进行调整。
变流器广泛应用于工业、交通、农业、家用电器等领域。
变流器的工作原理可以简单描述为：通过将输入电源的直流电转换为高频的脉冲电流，再经过滤波和变压器的处理，最终得到所需的交流电。
具体来说，变流器的工作过程包括以下几个步骤：1.整流：将输入的交流电转换为直流电。
这一步骤通常采用整流桥电路，通过控制开关管的导通和截止，将交流电变为单向的直流电。
2.滤波：对经过整流后的直流电进行滤波处理，去除掉直流电中的脉动成分，使得输出的直流电更加稳定。
3.逆变：将滤波后的直流电通过逆变器转换为交流电。
逆变器是变流器的核心部件，它采用高频开关器件，将直流电转换为高频脉冲电流。
这里的高频脉冲电流可以通过调节开关管的开关频率和占空比来控制输出的交流电的频率、电压和相位。
4.滤波：对逆变后的高频脉冲电流进行滤波处理，去除掉脉冲电流中的高频成分，使得输出的交流电更加平滑。
5.变压：通过变压器对滤波后的交流电进行变压处理，以调整输出交流电的电压大小。
通过以上的步骤，变流器能够将输入的直流电转换为所需的交流电。
同时，通过调节逆变器的开关频率和占空比，还可以实现对输出交流电的频率、电压和相位的调整。
变流器的作用主要体现在以下几个方面：1.交流电与直流电的转换：变流器可以将直流电转换为交流电，使得直流电源可以驱动交流电设备，如电机、电灯等。
同时，变流器还可以将交流电转换为直流电，用于充电或直流电设备的供电。
2.电压调整：通过调节变流器的变压比，可以实现对输出交流电的电压大小的调整，以满足不同设备的电压需求。
3.频率调整：变流器可以通过调节逆变器的开关频率，实现对输出交流电的频率的调整。
这对于一些需要变频调速的设备，如电机、空调等，非常重要。
4.相位调整：通过调节逆变器的开关相位，可以实现对输出交流电的相位的调整。
这在一些需要控制相位差的系统中，如电力系统、电网等，具有重要的应用价值。
变频器介绍
最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。
3.平波回路
在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。
（1）电压型变频器
电压型变频器特点是中间直流环节的储能元件采用大电容，负载的无功功率将由它来缓冲，直流电压比较平稳，直流电源内阻较小，相当于电压源，故称电压型变频器，常选用于负载电压变化较大的场合。
（2）电流型变频器
电流型变频器特点是中间直流环节采用大电感作为储能环节，缓冲无功功率，即扼制电流的变化，使电压接近正弦波，由于该直流内阻较大，故称电流源型变频器（电流型）。电流型变频器的特点（优点）是能扼制负载电流频繁而急剧的变化。常选用于负载电流变化较大的场合。
4.逆变器
同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。以电压型pwm逆变器为例示出开关时间和电压波形。
控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动
变频器
变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。通过改变电源的频率来达到改变电源电压的目的，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
变频器原理及功能
保定天威风电科技有限公司技术部
目录
变频器的基本组成
风电变频器工作原理
功能介绍
变频器的基本组成
• 一般来说，一个完成的变频器系统主要包括两部分，即主电路部分和控制电 路部分，其中主电路部分一般包括整流器、逆变器和斩波器中的一个或多个 组合。整流器的作用将输入的交流电变为直流电，逆变器将直流电变为交流 电，斩波器的作用为对直流电压进行调整，不改变电源属性。控制部分一般 个包括驱动、保护、采样、计算等电子电路。其组成可以下图来简单的表示 。
整流 斩波 逆变电源
CROWBAR 电路
控制系统
LVRT介绍
• • • • 国网对LVRT的要求 LV对机组的影响 目前典型的解决方案 LVRT的控制策略
国网对LVRT的要求
• LVRT（ Low Voltage Ride Through，LVRT）是风电系统低电压穿越 能力的英文缩写。是指风电系统在并网系统在并网点电压跌落时，能 够保持并网，并向电网提供无功功率，支持电网恢复，直到电网正常 工作为止的能力。 • 风电机组应该具有低电压穿越能力： a）风电场必须具有在电压跌至20%额定电压时能够维持并网运行 625ms的低电压穿越能力； b）风电场电压在发生跌落后2s内能够恢复到额定电压的90%时，风 电场必须保持并网运行； c）对于故障期间没有切出电网的风电场，其有功功率在故障切除后 快速恢复，至少以每秒10%额定功率的速率恢复到故障前的值；
主要技术要求
1、 环境条件 • • • • • • • 生存温度 ：-40℃到+50℃ 运行温度 ：-30℃到+40℃ 相对湿度 ：0 到95% 控制部分防护等级：IP54 功率单元部分防护等级： IP21 海拔高度：1000m 冷却方式 ： 空冷
变流器的作用和原理2.14
变流器的作用和原理是什么?一、变流器一般是电力电子元件实现的，作用是实现功率的传递，按照两端电压类型不同大概可分为以下几种：a) DC/DC变流器，两端都是直流，可以等效为直流变压器；b) AC/DC变流器，或者称为可控整流装置，实现交流到直流的功率传输；c) DC/AC变流器，或者称为逆变器，实现直流到交流的功率传输；d) AC/AC变流器，就是变频器了，实现交流频率的变换e) AC-DC-AC变流器，也是变频器，作用如上原理一两句就很难说清了，需要很多专业知识。
二、变流器变流器是使电源系统的电压、频率、相数和其他电量或特性发生变化的电器设备。
1.含义包括整流器（交流变直流<AC/DC>）、逆变器（直流变交流<DC/AC>)、交流变流器(交流变频器<AC/AC>)和直流变流器（直流斩波器<DC Chopper>）。
2.构成原理变流器除主电路(分别为整流电路、逆变电路、交流变换电路和直流变换电路）外，还需有控制功率开关元件通断的触发电路（或称驱动电路）和实现对电能调节、控制的控制电路。
变流器的触发电路包括脉冲发生器和脉冲输出器两部分。
前者根据控制信号的要求产生一定频率、一定宽度或一定相位的脉冲；后者将此脉冲的电平放大为适合变流器中功率开关元件需要的驱动信号。
触发电路按控制的功能可分为相控触发电路（用于可控整流器、交流调压器、直接降频器和有源逆变器）、斩控触发电路和频控触发电路。
采用正弦波的频控电路不仅能控制逆变器的输出电压，还能改善输出电压的质量。
变流器的控制电路按控制方式分开环控制电路和闭环控制电路。
前者主要用在要求不高的一些专用设备；后者具有自动控制和调节的作用，广泛应用在各种工作机械上。
按控制信号性质分模拟控制电路和数字控制电路。
模拟信号最常采用的是直流电压和电流，便于用电的方法加以处理和变换；数字信号是一组信息参量具有离散值的不连续变化的信号。
变频器实际上就是一个逆变器
变频器实际上就是一个逆变器.它首先是将交流电变为直流电.然后用电子元件对直流电进行开关.变为交流电.一般功率较大的变频器用可控硅.并设一个可调频率的装置.使频率在一定范围内可调.用来控制电机的转数.使转数在一定的范围内可调.变频器广泛用于交流电机的调速中.变频调速技术是现代电力传动技术重要发展的方向，随着电力电子技术的发展，交流变频技术从理论到实际逐渐走向成熟。
变频器不仅调速平滑，范围大，效率高，启动电流小，运行平稳，而且节能效果明显。
因此，交流变频调速已逐渐取代了过去的传统滑差调速、变极调速、直流调速等调速系统，越来越广泛的应用于冶金、纺织、印染、烟机生产线及楼宇、供水等领域。
一般分为整流电路、平波电路、控制电路、逆变电路等几大部分。
1. 整流电路整流电路的功能是把交流电源转换成直流电源。
整流电路一般都是单独的一块整流模块.2. 平波电路平波电路在整流器、整流后的直流电压中含有电源6倍频率脉动电压，此外逆变器产生的脉动电流也使直流电压变动，为了抑制电压波动采用电感和电容吸收脉动电压(电流)，一般通用变频器电源的直流部分对主电路而言有余量，故省去电感而采用简单电容滤波平波电路。
3. 控制电路现在变频调速器基本系用16位、32位单片机或DSP为控制核心，从而实现全数字化控制。
变频器是输出电压和频率可调的调速装置。
提供控制信号的回路称为主控制电路，控制电路由以下电路构成:频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”。
运算电路的控制信号送至“驱动电路”以及逆变器和电动机的“保护电路变频器采取的控制方式，即速度控制、转拒控制、PID或其它方式4 逆变电路逆变电路同整流电路相反，逆变电路是将直流电压变换为所要频率的交流电压，以所确定的时间使上桥、下桥的功率开关器件导通和关断。
从而可以在输出端U、V、W三相上得到相位互差120°电角度的三相交流电压各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz（50Hz）或100V/60Hz（50Hz），等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变流器和变频器之所以称呼不同，主要在于它们伺服的对象的特性不同。
变流器伺服的对象是双馈发电机，变频器主要是调节异步电动机。
变流器的根本作用是采取一定的控制手段，让双馈发动机发出与电网完全一致的交流电。
原理如下：变流器是给双馈发电机的转子注入一定低频的交流电，使之产生旋转电磁场；并要求这个电磁场的转速加上发电机轴上的机械转速等于同步转速（比如4个极的双空间发动机的同步转速是1500r/min），这样转子上的电磁场切割定子线圈产生了交流电，这个交流电的频率、相位、电压与电网的完全一致，从而发动机能够并网发电。
变频器的根本作用是给异步电动机提供频率变化的交流电，让电动机按照一定的控制方式旋转并且转速可平滑调节，从而达到节能或者改善生产工艺的过程（例如火电厂的风机、泵类负载的节能改造；纺织工业上变频器对电动机调节可以纺织出来的细线在直径大小、质量上一致等）。
通用变频器一般采用的是变压变频的原理，即：
由于感应电动机的转速公式为
n=ns(1-s) =60f1(1-s)/p (2-1)
式中：ns为同步转速(r/min)；n为转子转速(r/min)；f1为定子电源频率(Hz)；p为电机定子磁极对数；s为转差率。
且因为三相异步电动机每相定子电动势的有效值为：
E1=4.44f1N1KW1Φm=U1(2-2)
式中：E1为定子每相由气隙磁通感应的电动势的有效值（均方根值）(V)；f1为定子电源频率（Hz）；N1为定子每相绕组有效串联匝数；KW1为基波绕组系数；Φm为每极气隙磁通量(Wb)；U1为定子相电压(V)。
这样在变频的同时也必须协调地改变电机的供电电压，即实现同时变压变频(VVVF)。
否则，电机将出现磁饱和或欠励磁，对电机一般是不利的。
由式(2-1)可知，在极对数p和转差率s不变的情况下，转速n与电源的频率f1成正比，只要均匀地改变电源频率，就可以平滑地改变电动机转速，实现电机的转速调节，这就是变频调速的原理。
其核心是变频技
术，即把直流电逆变成不同频率的交流电，或是把交流电变成直流电再逆变成不同频率的交流电。
通用变频器的输入端一般采用的是不可控三相二极管整流桥将输入的交流电整成直流然后通过可控的逆变，输出三相交流电供给电机负载，实现电能到机械能的转变。
变流器一般用用于变电流的地方，比如风力发电或者水力发电，将发动机发出来的交流电能通过可控整流整成直流，再经过可控逆变输出合乎并网要求的交流电。
变流器一般采取背靠背的交流-直流-交流结构，一般可实现双向能量流动，而变频器则不能。
