ANSYS网格划分的一些例子
ANSYSWorkbenchMesh网格划分(自己总结)
ANSYSWorkbenchMesh网格划分(自己总结)Workbench Mesh网格划分分析步骤网格划分工具平台就是为ANSYS软件的不同物理场和求解器提供相应的网格文件，Workbench中集成了很多网格划分软件/应用程序，有ICEM CFD，TGrid，CFX，GAMBIT，ANSYS Prep/Post等。
网格文件有两类：①有限元分析的结构网格：结构动力学分析，电磁场仿真，显示动力学分析；②计算流体力学分析的网格：用于ANSYS CFX，ANSYS FLUENT，Polyflow；这两类网格的具体要求如下：结构网格：①细化网格来捕捉关心部位的梯度，例如温度、应变能、应力能、位移等；②大部分可划分为四面体网格，但六面体单元仍然是首选；③有些显示有限元求解器需要六面体网格；④结构网格的四面体单元通常是二阶的；CFD网格：①细化网格来捕捉关心的梯度，例如速度、压力、温度等；②于是流体分析，网格的质量和平滑度对结果的精确度至关重要，这导致较大的网格数量，经常数百万的单元；③大部分可划分为四面体网格，但六面体单元仍然是首选，流体分析中，同样的求解精度，六面体节点数少于四面体网格的一半。
④CFD网格的四面体单元通常是一阶的一般而言，针对不同分析类型有不同的网格划分要求：①结构分析：使用高阶单元划分较为粗糙的网格；②CFD：好的，平滑过渡的网格，边界层转化；③显示动力学分析：需要均匀尺寸的网格；物理选项实体单元默认中结点关联中心缺省值Coarse Coarse Medium Coarse 平滑度过渡 Mechanical CFD Electromagnetic Explicit Kept Dropped Kept Dropped Medium Medium Medium Fine Fast Slow Fast Slow 注：上面的几项分别对应Advanced中的Element Midside Nodes，以及Sizeing中的Relevance Center，Smoothing，Transition。
AnsysWorkbench划分网格
Ansys Workbench 划分网格（张栋zd0561@）1、对于三维几何体（对于三维几何体（3D 3D 3D））有几种不同的网格化分方法。
如图1下部所示。
图1网格划分的种类1.1、Automatic(自动划分法)1.2、Tetrahedron(四面体划分法)它包括两种划分方法：Patch Conforming(A W 自带功能)，Patch Independent(依靠ICEM CFD Tetra Algorithm 软件包来实现)。
步骤：Mesh(右键)——Insert——Method(操作区上方)Meshcontrl——Method(左下角)Scope——GeometryMethod——Tetrahedrons(四面体网格)Algorithm——Patch Conforming(补充：Patch Independent该算法是基于Icem CFD Tetra的，Tetra部分具有膨胀应用，其对CAD许多面的修补均有用，包括碎面、短边、较差的面参数等。
在没有载荷或命名选项的情况下，面和边无需考虑。
)图2四面体网格分两类图3四面体划分法的参数设置1.3、Hex Dominant(六面体主导法)1.4、Sweep(扫掠划分法)1.5、MultiZone(多区划分法)2、对于面体或者壳二维几何对于面体或壳二维（2D），A W有一下：Quad Dominant(四边形单元主导)Triangles（三角形单元）Uniform Quad/Tri(均匀四面体/三角形单元)Uniform Quad(均匀四边形单元)3、网格参数设置下图为缺省设置（Defaults）下的物理环境（Physics Preferance）图4网格参数设置图5Mechanical默认网格上图中的关键数据：物理优先项、关联中心缺省值、平滑度、过渡、跨越角中心、实体单元默认中节点。
图6缺省参数设置上图中，虽然Relevance Center是在尺寸参数控制选项里设置的，但由于Relevance需要与其配合使用，故在此介绍。
ANSYS网格划分的一些例子
虽然做出来了.但是我还是有一个问题想请教大家:vsweep和mapp分网后形成网格各有什么规律?如何结合两种方法划分出整齐规则的网格呢.比如:为什么图中的(1)部分用MAPP划分,(2)部分用SWEEP划分呢就可以出现上图中的那种整齐规则的网格?反过来(1)部分用SWEEP,(2)部分用MAPP划分就不会出现整齐规则的网格呢?部分(1)和部分(2)不可看成一个整体划分吗?我试了一个,如果把两个部分看成整体,可以分网但是不会出现那种整齐的网格.只有掌握了生成网格规律才容易得到合理,整齐,规则的网格,总不能分网时把各种方法都试一遍吧. 恳请各位谈点自己的在分网方面的经验.谢谢1的三个边如果都设了分段数则sweep和map是一样的et,1,42et,2,45cyl4,,,20lsel,alllesize,all,,,10esize,,10vext,1,,,,,20aclear,allamesh,1不过好象中间不大好的!!!还望高手指点! 命令流;et,1,42et,2,45blc4,,,10,5lesize,1,,,5lesize,2,,,10mshape,0,2dmshkey,1amesh,1esize,,5vrotat,1,,,,,,1,4aclear,all用map也可以,,取其四分之一,单元大小可控制!做了一个!/PREP7CYL4, , ,5 RECTNG,-1,1,-1,1, FLST,2,2,5,ORDE,2 FITEM,2,1 FITEM,2,-2 AOVLAP,P51X wpro,,90.000000, wpro,,,45.000000 ASBW, 3 wpro,,,-45.000000 wpro,,,-45.000000 FLST,2,2,5,ORDE,2 FITEM,2,1 FITEM,2,4 ASBW,P51X wpro,,,45.000000 wpro,,90.000000, ET,1,PLANE42 ESIZE,1,0, AMAP,6,12,9,7,8 WPSTYLE,,,,,,,,0 AMAP,7,12,10,5,8 AMAP,3,10,11,6,5 AMAP,5,6,7,9,11 AMAP,2,8,5,6,7 TYPE, 1 EXTOPT,ESIZE,10,0, EXTOPT,ACLEAR,0 EXTOPT,ATTR,0,0,0 MAT,_Z2REAL,_Z4ESYS,0ET,2,SOLID45 TYPE, 2 EXTOPT,ESIZE,10,0, EXTOPT,ACLEAR,0 EXTOPT,ATTR,0,0,0 MAT,_Z2REAL,_Z4ESYS,0 VOFFST,2,5, , VOFFST,6,5, , VOFFST,7,5, ,VOFFST,5,5, ,VOFFST,3,5, ,总算搞出来了:如何把网格画成这样？请教高手，如何把界面处的网格画成这样？ansys可以画成那样的，要多切割点volume，那个图看上去就是分成几个体单独划分网格，然后再merge起来的。
ansys icem cfd网格划分技术实例详解纪
ansys icem cfd网格划分技术实
例详解纪
ANSYS ICEM CFD网格划分技术实例详解纪：
1、首先，选择你要建立的几何图形，如某个物体的外形、内部结构等；
2、选择网格划分的方法，可以使用Tetrahedron、Hexahedron、Prism等划分方法；
3、设定网格划分的精度，即划分后各三角形面或者正方体面的边长，一般可以根据不同类型的流动情况来调整精度；
4、确定各个区域的网格密度，一般需要在边界层提高网格数量，以更好地模拟流体的运动情况；
5、检查网格的质量，消除网格中的闭合面，以保证网格的准确性；
6、计算流场，对网格进行求解，并作图显示。
ansys如何划分网格
January 30, 2001 Inventory #001441 11-11
3.网格划分控制——指定网格划分类型
多媒体教程
ANSYS 划分网格专题讲座
对边必须划分相等的份数
棱柱边上必须划分相等的份数 面内边上必须划分相等的份数
所有对边必须划分相等的份数
January 30, 2001 Inventory #001441 11-12
January 30, 2001 Inventory #001441 11-2
1．网格类型
多媒体教程
ANSYS 划分网格专题讲座
自由网格
映射网格
January 30, 2001 Inventory #001441 11-3
2. 定义单元类型
多媒体教程
ANSYS 划分网格专题讲座
在有限元分析过程中，对于不同的问 题，需要应用不同特性的单元，单元选择 不当，直接影响到计算能否进行和结果的 精度。ANSYS的单元库中提供了200多种 单元类型，每个单元都有唯一的编号，如 LINK1、PLANE2、BEAM3和SOLID45 等，几乎能解决大部分常见问题。
January 30, 2001 Inventory #001441 11-7
3.网格划分控制——单元尺寸和形状的控制
多媒体教程
ANSYS 划分网格专题讲座
如图所示为网格划分工具提供的单元尺寸控 制选项，可以对面、线、层和关键点的单元大小 进行设置，还可以对全局单元尺寸进行设置。同 一个网格区域的面单元可以是三角形或四边形， 体单元可以是六面体或四面体形状。
January 30, 2001 Inventory #001441 11-13
划分网格实例1——2D问题
ANSYS自适应网格划分

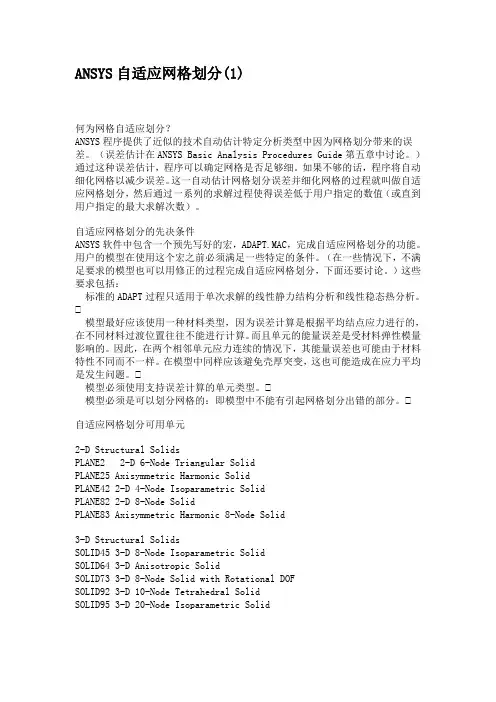

ANSYS自适应网格划分(1)何为网格自适应划分？ANSYS程序提供了近似的技术自动估计特定分析类型中因为网格划分带来的误差。
（误差估计在ANSYS Basic Analysis Procedures Guide第五章中讨论。
）通过这种误差估计，程序可以确定网格是否足够细。
如果不够的话，程序将自动细化网格以减少误差。
这一自动估计网格划分误差并细化网格的过程就叫做自适应网格划分，然后通过一系列的求解过程使得误差低于用户指定的数值（或直到用户指定的最大求解次数）。
自适应网格划分的先决条件ANSYS软件中包含一个预先写好的宏，ADAPT.MAC，完成自适应网格划分的功能。
用户的模型在使用这个宏之前必须满足一些特定的条件。
（在一些情况下，不满足要求的模型也可以用修正的过程完成自适应网格划分，下面还要讨论。
）这些要求包括：标准的ADAPT过程只适用于单次求解的线性静力结构分析和线性稳态热分析。
模型最好应该使用一种材料类型，因为误差计算是根据平均结点应力进行的，在不同材料过渡位置往往不能进行计算。
而且单元的能量误差是受材料弹性模量影响的。
因此，在两个相邻单元应力连续的情况下，其能量误差也可能由于材料特性不同而不一样。
在模型中同样应该避免壳厚突变，这也可能造成在应力平均是发生问题。
模型必须使用支持误差计算的单元类型。
模型必须是可以划分网格的：即模型中不能有引起网格划分出错的部分。
自适应网格划分可用单元2-D Structural SolidsPLANE2 2-D 6-Node Triangular SolidPLANE25 Axisymmetric Harmonic SolidPLANE42 2-D 4-Node Isoparametric SolidPLANE82 2-D 8-Node SolidPLANE83 Axisymmetric Harmonic 8-Node Solid3-D Structural SolidsSOLID45 3-D 8-Node Isoparametric SolidSOLID64 3-D Anisotropic SolidSOLID73 3-D 8-Node Solid with Rotational DOFSOLID92 3-D 10-Node Tetrahedral SolidSOLID95 3-D 20-Node Isoparametric Solid3-D Structural ShellsSHELL43 Plastic quadrilateral ShellSHELL63 Elastic Quadrilateral ShellSHELL93 8-Node Isoparametric Shell2-D Thermal SolidsPLANE35 2-D 6-Node Triangular SolidPLANE75 Axisymmetric Harmonic SolidPLANE55 2-D 4-Node Isoparametric SolidPLANE77 2-D 8-Node SolidPLANE78 Axisymmetric Harmonic 8-Node Solid3-D Thermal SolidsSOLID70 3-D 8-Node Isoparametric SolidSOLID87 3-D 10-Node Tetrahedral SolidSOLID90 3-D 20-Node Isoparametric Solid3-D Thermal ShellsSHELL57 Plastic Quadrilateral ShellANSYS自适应网格划分(2)如何使用自适应网格划分：基本过程进行自适应网格划分的基本过程包括如下步骤：1. 象其他线性静力分析或稳态热分析一样，先进入前处理器（/PREP7或Main Menu>Preprocessor）。
ANSYS D4-六面体网格划分实例3 半球方体
• 青绿色(内部)到白色 (边界)
2
ANSYS ICEMCFD V10
Inventory #002277
D4-6
将块关联到几何体
#1 #2
Workshop
关联中间块的顶点到立方体的角点
– 在Model tree > Geometry中打开Points – 选择Associate > Associate Vertex > Point (缺省) – 先选择一个顶点, 中键，然后选择要关联的几何点
#2
– Type = 3D Bounding Box
– Apply
– 初始的块将包围所有的实体 (整个几何体)
#3
9/9/05
ANSYS ICEMCFD V10
Workshop
Inventory #002277
D4-3
块结构拓扑
设计块拓扑
– “几何的方形轮廓”构思 – 找出最佳适合几何形状的
块拓扑结构 – 最适合的网格分布
Workshop
创建 O-grid
– 选择 Split Block > Ogrid Block
– 选择如图所示的块 – 选择如图所示底部的面 – 设置 Offset 为 1 (缺省) – Apply
9/9/05
ANSYS ICEMCFD V10
Inventory #002277
D4-5
ቤተ መጻሕፍቲ ባይዱ
移除块
1
9/9/05
• 调入工程文件 – 为曲面定义parts
• SPHERE, SYMM • 隐藏 SPHERE 和 SYMM • 将剩余的显示曲面放入 CUBE
[转载]ANSYS圆、圆环面、圆柱面、圆柱体的网格划分
![[转载]ANSYS圆、圆环面、圆柱面、圆柱体的网格划分](https://img.taocdn.com/s3/m/659a7ffe112de2bd960590c69ec3d5bbfd0ada90.png)
[转载]ANSYS圆、圆环⾯、圆柱⾯、圆柱体的⽹格划分原⽂地址：ANSYS圆、圆环⾯、圆柱⾯、圆柱体的⽹格划分作者：⼀丝尘埃！圆的⽹格划分finish $ /clear $ /prep7et,1,plane82 $ r0=10 ! 定义单元类型和圆半径参数cyl4,,,r0 $ cyl4,3*r0,,,,r0 ! 创建两个圆⾯ A 和 B，拟分别进⾏不同的⽹格划分wprota,,90 $ asbw,all ! 将圆⾯⽔平切分wprota,,,90 $ asbw,all ! 将圆⾯ A 竖向切分wpoff,,,3*r0 $ asbw,all ! 移动⼯作平⾯，将圆⾯ B 竖向切分wpcsys,-1 ! ⼯作平⾯复位但不改变视图⽅向asel,s,loc,x,-r0,r0 ! 选择圆⾯ A 的所有⾯lsla,s ! 选择与圆⾯ A 相关的所有线lesize,all,,,8 ! 对上述线设置⽹格划分个数为 8（三条边时相等且为偶数）mshape,0,2d $ mshkey,1 ! 设置四边形单元、映射⽹格划分amesh,all ! 圆⾯ A 划分⽹格asel,s,loc,x,2*r0,4*r0 ! 选择圆⾯B的所有⾯lsla,s ! 选择与圆⾯ B 相关的所有线lesize,all,,,8 ! 对上述线设置⽹格划分个数为 8lsel,r,length,,r0 ! 选择上述线中长度为半径的线lesize,all,,,8,0.1,1 ! 设置这些线的⽹格划分数和间隔⽐amesh,all $ allsel ! 圆⾯ B 划分⽹格! 圆环的⽹格划分finish $ /clear $ /prep7et,1,plane82 $ r0=10 ! 定义单元类型和圆半径参数cyl4,,,r0/3,,r0,90 $ cyl4,2*r0,,r0/10,,r0,90 ! 创建两个 1/4 环⾯asel,s,loc,x,-r0,r0 ! 选择环⾯ Alsla,s$lesize,all,,,8 ! 选择环⾯ A 的所有线，定义⽹分数lsel,r,length,,r0*2/3 $ lesize,all,,,3,,1 ! 选择径向线，⽹分数修改为 3mshape,0,2d $ mshkey,1 $ amesh,all ! 定义单元形状、划分类型、划分单元ALLSEL $ asel,s,loc,x,2*r0,4*r0 ! 选择环⾯Blesize,5,,,12 $ lesize,7,,,6 ! 定义外周线和内周线⽹分数分别为 12 和 6lsel,s,length,,r0*9/10 $ lesize,all,,,7 ! 选择径向线，⽹分数为 7amesh,all ! 划分环⾯ B 的单元⽹格!圆柱⾯finish/clear/prep7r0=10 !定义圆半径h0=50 !定义圆的⾼度et,1,shell63 !定义单元类型cyl4,,,r0adele,1cm,l1cm,line !将⼏何元素分组形成组元k,50 !定义关键点k,51,,,h0l,50,51 !利⽤关键点定义线adrag,l1cm,,,,,,5 !沿线拉伸成⾯lsel,s,loc,z,0 !选择线lesize,all,,,6 !对线指定⽹格尺⼨lsel,s,length,,h0 !选择线lesize,all,,,8mshape,0,2d !指定划分单元的形状mshkey,1 !指定映射⽹格划分amesh,all !在⾯中划分节点或线单元!圆柱体finish/clear/prep7r0=10h0=50et,1,solid95cyl4,,,r0,,,,h0wprota,,90 !旋转⼯作平⾯vsbw,allwprota,,,90vsbw,all !⽤⼯作平⾯分割体mshape,0,3d !指定划分单元的形状mshkey,1 !指定映射⽹格划分lsel,s,loc,z,0lesize,all,,,6lsel,s,length,,h0lesize,all,,,8vmesh,all。
