第一章识图基础知识
建筑识图与构造课件 第一章 识图基础
线型
线宽 b
用 途 见各专业制图标准
0.5b 见各专业制图标准 0.25b 中心线、对称线等 b 0.25b 见各专业制图标准 假想轮廓线、成型前原 始轮廓线
0.25b 断开界线
波浪线
0.25b 断开界线
第 一 章 识 图 基 础
3.图线画法规定 画图时应注意以下几个问题： ①在同一张图纸中，相同比例的图样，应选择 相同的线宽组。 ②相互平行的图线，其间隙不宜小于其中的粗 线宽度，且不宜小于0.7mm。 ③虚线、单点长画线或双点长画线的线段长度 和间隔宜各自相等，虚线的线段长度为3~6mm， 单点长画线的线段长度为10~20mm。
第 一 章 识 图 基 础
平面定位轴线应设横向定位轴线和纵向定 位轴线。横向定位轴线的编号用阿拉伯数字从 左至右顺序编写；纵向定位轴线的编号用大写 的拉丁字母从下至上顺序编写。如图1-14所示。
图1-14 定位轴线的编号顺序
1.1.9 索引符号和详图符号
第 一 章 识 图 基 础
表1-8 索引符号与详图符号
第 一 章 识 图 基 础
表1-1 幅面及图框尺寸（mm）
幅面 尺寸
A0
A1
A2
A3
A4
b×l c a
841×1189
594×841 10
420×594
297×420 5
210×297
25
第 一 章 识 图 基 础
表1-2 图纸长边加长尺寸表（mm）
幅面代号 长边尺寸 A0 A1 A2 A3 1189 841 594 420 1338 2230 1051 743 1635 631 1892 1487 2387 1261 892 1784 841 长边加长后尺寸 1635 1472 1041 1932 1051 1784 1682 1189 2081 1261 1932 1892 1338 1472 2081 2102 1487 1682
汽车机械识图教案
图方便。
直观性较差，需将多个视图综合起来想象出空间形状。
在视图上加注完整的尺寸、形状和位置公差、表面粗糙度要求、技术条件和标题栏等内容，就造成了工厂中常见的零件图。
时间分配教学内容及过程教学方法及教学内容的拾漏补遗讲授35分用多媒体以图形并茂的形式，结合知识点进行具体的讲解，并让学生思考，举例说出自己平时见到过的零件。
时间分配教学内容及过程教学方法及教学内容的拾漏补遗（2）圆弧的长度3、球的尺寸注法4、角度的尺寸注法5、小尺寸的标注恒等于椭圆的长轴。
椭圆的画法1、理论画法：（同心圆法）2、近似画法：（四心圆法）求出画椭圆的四个圆心和直径，用四段圆弧近似地代替椭圆。
已知：长轴 AB短轴 CD（1）画出相互垂直的且平分的长轴AB和短轴CD；（2）连接AC，并在AC上取CF=OA-OC；（3）作AE的中垂线，与长、短轴分别交于O1、O2，再作对称点O3、O4；（4）以O1、O2、，O3、O4各点为圆心，O1A、O2C、O3B、O4D为半径，分别画弧，即得近似的椭圆。
注意：取线段要准确，四段圆弧两两相接于1、2、3、4点，必须注意连接处的光滑过渡。
具体作图如下图：◆总结与巩固（小结、考核知识点、作业等）（巩固练习）1、以同心圆法作一椭圆。
2、以四心圆法作一椭圆。
（课堂小结）1、总结椭圆的绘制方法；2、强调绘制椭圆时的关键性注意点和部分细节。
（作业布置）课堂作业：习题集P121-12◆斜度和锥度一、斜度1、斜度的概念:指一直线(平面)相对与另一条直线(或平面)的倾斜心后才能画出的圆弧，称为连接弧。
三、画图步骤1、画出基准线；2、画出已知线段；3、画出中间线段；4、画出连接线段总结与巩固（小结、考核知识点、作业等）（巩固练习）按照所讲的绘图步骤绘制习题集P16 1-16-1 定位块。
（课堂小结）1、总结分析；2、重点强调平面图形的绘制步骤。
（作业布置）习题集P13吊钩图制作业P161-16-2授课日期2016年9 月25日2016年10 月9日2016年 9 月30日2016年10 月8 日年月日第1-2 节第5-6 节第1-2 节第 1-2 节第节班级16汽七16汽八16汽七16汽八班级16汽七16汽八16汽七16汽八讲次 4 课时 2 授课方法讲授、课题§5-4 读组合体视图的方法教学目的要求（1）掌握组合体成图原理和规律。
第一章-识图基本知识和技能(二)
第一章识图基本知识和技能(二)第一节识图基本知识和技能【例-单选题】表示为（）。
A.1号轴线之前的第一根附加轴线；B.1号轴线之后的第一根附加轴线；C.01号轴线之前的第一根附加轴线；D.01号轴线之后的第一根附加轴线；答案：A【例-单选题】图样的比例应为（）相对应的线性尺寸之比。
A.实物与图形B.图形与实物C.图形与建筑物D.模型与实物答案：B【例-单选题】在建筑工程图样上，尺寸的组成不包括（）。
A.尺寸界线B.尺寸线C.尺寸起止符号D.尺寸大小答案：D【例-单选题】在一图幅内，当确定粗线线宽为1.4mm时，其细线的线宽应当是（）。
A.1mmB.0.7mmC.0.5mmD.0.35mm答案：D二、投影图1.投影的概念及分类投影是研究投影线、空间形体、投影面三者关系的。
用投影来表示物体的方法称为投影法。
投影分为两大类：中心投影法和平行投投影法。
（1）中心投影法中心投影法是指：投影线由一点放射出来的投影方法，中心投影法不能正确地度量出物体的尺寸大小。
如图：（2）平行投影法①正投影法：投影线相互平行且垂直于投影面的投影法。
又叫直角投影法如图。
用正投影法画出的物体图形，称为正投影图。
正投影图虽然直观性差些，但能反映物体的真实形状和大小，度量性好，作图简便，为工程制图中经常采用的一种主要图示方法。
②斜投影法：投影线相互平行，但倾斜于投影面的投影方法，如图所示。
这种投影方法，一般在轴测投影时应用。
2.三面正投影下图中水平方向的投影面称为水平投影面，用字母H表示，也可以称为H面；与水平投影面垂直相交的正立方向的投影面称为正立投影面，用字母V表示，也可以称为V面。
与水平投影面及正立投影面同时垂直相交的投影面称为侧立投影面，用字母W表示，也可以称为W面。
各投影面的相交线称为投影轴，其中V面和H面的相交线称作X轴；W面和H面的相交线为Y轴；V面和W面的相交线称作Z轴。
三个投影轴的交点O，称为原点。
从图的长方体三面投影图可知，H、V面投影在X轴方向均反映形体的长度且互相对正；V、W面投影在Z轴方向均反映形体的高度且互相平齐；H、W面投影在Y轴方向均反映形体的宽度且彼此相等。

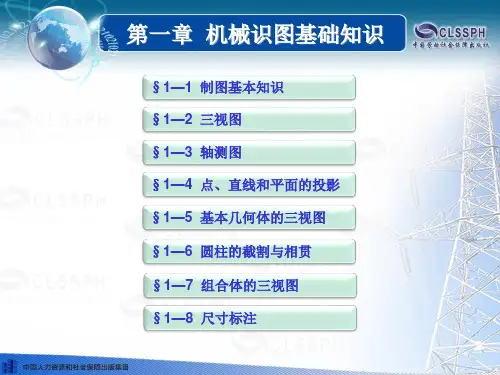

第一章 机械识图基础知识 机械与电气识图(第三版)
§1—1 制图基本知识
§1—2 三视图 §1—3 轴测图 §1—4 点、直线和平面的投影 §1—5 基本几何体的三视图
§1—6 圆柱的截割与相贯 §1—7 组合体的三视图 §1—8 尺寸标注
第一章 机械识图基础知识
§1—1 制图基本知识
一、常用图线的种类及应用
图中有几种图线？各图线表达了什么含义？
第一章 机械识图基础知识
用不同比例绘制的扇面 图样上标注的尺寸数值是机件的实际大小，它与画 图时采用的比例无关，与画图的准确度也无关。
第一章 机械识图基础知识
三、常用绘图工具
1．铅笔
如何用铅笔绘制不
同宽度的图线？
B前数字越大，铅心越软，所绘图线颜色越深。 H前数字越大，铅心越硬，所绘图线颜色越浅。 HB铅心的软硬和颜色适中。
6个侧面均为 铅垂面 全等的矩形
俯视图反映正 正平面 六棱柱顶面和 底面的形状
第一章 机械识图基础知识
正六边形的画法
1．作辅助圆 （直径为D） ２．以1、4点为圆心， D/2为半径画弧 ３．顺次连接 圆周各点
第一章 机械识图基础知识
二、正四棱锥
一般位置直线
4个侧面均为 等腰三角形
左侧面 的积聚 投影
2．分析四面体上各个平面的投影及名称
△ABC为什么面？ △SAB为什么面？
△SBC为什么面？ △SAC为什么面？
第一章 机械识图基础知识
§1—5 基本几何体的三视图
你认识哪些基本几何体？
第一章 机械识图基础知识
一、正六棱柱
水平面 原实形的 类似形 顶面和底面 为正六边形
反映侧面 棱线互相平 原实形的 的形状 行且与底面 类似形 和顶面垂直
1第一章 机械识图基础
(四)局部放大图
采用大于原图所采用的比例画出视图
中的细小结构所得到的图形。一般要
标注放大比例，并放在适当的位置，
如图1-7所示，可任选视图、剖视图、
断面图等表达方法。
三、 识读零件图的步骤
1
1
3
看标题栏，了解大概。
2
看各视图，想整体形状。
看尺寸标注，知结构大小。
4
看技术要求，掌握质量指
单独画出某一零件的视图须标注清楚投射方向和名称，并在所画视图
上注上相同的字母。
(二)必要的尺寸
包括有表明装配体规格(性能)、总体大小、装配、安装、检验等方面
的尺寸。
(三)技术要求
用文字说明或标注标记、代号指明该装配体在装配、检验、调试、运
输和安装等方面 所需达到的技术要求。
(四)标题栏、 明细栏、 零件序号
第一章 机械识图基础
知识目标
１掌握机械制图的要求
２了解机械制图的用处
３掌握识图的方法
４了解装配图和零件图的区
４了解装配图和零件图的区别
别与特征
１掌握机 械制
２了解机 械制
第一节 机械制图基本知识
• 一、 图纸幅面和格式(GB/T14689—2008)
• (一)基本幅面
➢基本幅面代号有 A0、A1、A2、A3、A4五种。
表示方法。当碳的质量 小于1.0％时，首部只用一位数字表示平
均碳的质量分数的千分数；
(４)滚动轴承钢。 其牌号由“滚”字汉语拼音的首字
母 G、元素符号 Cr和数字组成，数字表示钢中平均铬
的质量分数的千分之几。
(三)碳素钢在汽车中的应用
(四)碳素铸钢在汽车中的应用
建筑构造与识图第一章建筑识图基础知识
（2）比例尺常见的比例尺如图1.9所示。比例尺的使用方法是：首先，在尺上找到所需的比例；然后，看清尺上每单位长度所表示的相应长度，就可以根据所需要的长度，在比例尺上找出相应的长度作图。例如，要以1∶100的比例画2700 mm的线段，只要从比例尺1∶100的刻度上找到单位长度1 m（实际长度仅是10 mm），并量取从0到2.7 m刻度点的长度，就可用这段长度绘图了。
表1.6 绘图所用的比例
1.1 制图的基本知识
图1.4 比例的注写
1.1 制图的基本知识
如图1.5（a）所示，图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。尺寸线、尺寸界线用细实线绘制，如图1.5所示。尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。半径、直径、角度、弧长的尺寸起止符号宜用箭头表示，箭头的画法如图1.5（c）所示。
1.1 制图的基本知识
比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。如图1.4所示。
注：字号与字高的换算关系：美国人习惯于用"磅"作为文字的计量单位，而中国人却习惯于字号作为文字的计量单位。它们的对应关系是：初号=42磅=14.82毫米 小初=36磅=12.70毫米 一号=26磅=9.17毫米小一=24磅=8.47毫米 二号=22磅=7.76毫米 小二=18磅=6.35毫米三号=16磅=5.64毫米 小三=15磅=5.29毫米 四号=14磅=4.94毫米小四=12磅=4.23毫米 五号=10.5磅=3.70毫米 小五=9磅=3.18毫米六号=7.5磅=2.56毫米 小六=6.5磅=2.29毫米 七号=5.5磅=1.94毫米八号=5磅=1.76毫米字体的磅值大小是指从字母笔划的最顶到字母笔划的最底端。1英寸等于72磅。
第一章管道识图第一节识图基本知识
第一章 管道工识图第一节 识图基本知识一、正投影的基本概念（一）正投影法管道工程图同机械图、建筑图一样，识勇投影方法画出来的。
为了绘制和识读管道工程图，必须首先建立投影概念。
在日常生活中日光或灯光照射物体，就会在地上或墙上产生影子。
制图中参照这一自然现象，用一组假想光线将物体的形状投射到一个面上去，称为“投影”。
一个物体进行投影，要有投影的光线和承受影子的平面，我们称投射的光线为“投影线”，承受影子的平面叫做“投影面”，在该面上得到的图形，也称“投影”，或投影图。
由于投影线的不同，物体的投影也不同。
如果投影线从一点出发，如图1-1a所示那样把一本书放在灯光下向地面进行投影时，书产生的投影会比实物大。
这种投影方法称为中心投影法。
中心投影法多应用于绘制建筑透视图。
如果光源距离无限增大，投影线相互平行如图1-1b那样时，书产生的投影即与实物大小相同。
这种利用相互平行的投影线进行投影的方法叫做平行投影法。
（a） （b） （c）图1-1 投影概念 图1-2 正投影法在平行投影中，投影线垂直于投影面，物体在投影面上所得到的投影叫做正投影，这种投影方法称为正投影法。
物体的正投影，就是将通过物体个顶点的平行投影线于投影面的交点连接起来所得到的图形。
图1-2所示书的正投影，就是通过书的四个顶点的投影线与投影面的交点连接所成的矩形。
正投影法就是我们平时经常说的“正对着”物体去看而投影的方法。
正投影法的基本特点是：（1）被投影的物体在观察者与投影面之间，就是说，保持人—物—投影面的相对位置关系；（2）投影线相互平行，且垂直于投影面；（3）投影不受人与物体以及物体与投影面之间的距离的影响。
管道工程图大部分是利用正投影法画出来的，因此，学习绘制和识读管道工程图，必须掌握正投影法的原理，并运用这些原理去解决图样中的问题。
本教材以后提到的投影，如无特殊注明，均为正投影，投影图为正投影图。
（二）点、直线和平面的正投影特性管道工程图的各种图样都由不同图线组成，因此，掌握点、直线和平面的投影特性，对图纸的绘制和识读都由很大的帮助。
建筑识图基础知识(课堂PPT)
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧，字的基准应取平；比例的字高宜比图名的 字高小一号或二号。 一般情况下，一个图样应选用一种比例，特殊情 况下，同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑识图基本知识
投影特性：1) ab 积聚 成一点 2) ab OYH ; ab OZ 3) ab = ab =AB
ab
YW
一般位置直线
Z
Z
b
a
b
B b
a
b
a
X
O
YW
X
O
b
b A
a
a
Ya
YH
投影特性：1） a b、 ab、a b均小于实长
2） a b、ab、a b均倾斜于投影轴
3）不反映 、 、 实角
5 平面的投影
正面图反映形体的上、下和左、右，不反映前、后； 平面图反映形体的前、后和左、右，不反映上、下； 侧面图反映形体的上、下和前、后，不反映左、右。
3 点的三面投影
1）、点三面投影的形成
Z
V a
V
Z
a
A
a
X
OWX
O
a
H
Y
a
A点的水平投影 — a
H
YH
A点的正面投影 — a
A点的侧面投影 — a
W
a
YW
2）、点的投影规律(特性)
尺寸起止符号的画法
≥15°
4b～5b
尺寸数字的注写方向
2. 半径、直径和角度尺寸的标注 标注半径、直径和角度尺寸时，尺寸起止符号一般用箭头 表示，且应在半径、直径的尺寸数字前分别加注符号R、 ， 圆球的半径与直径数字前还应再加注符号S；角度的尺寸界线 应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数 字应一律水平书写。
面，用形体在这三个投影面上的三个投影，才 能充分地表示出这个形体的空间形状．
三个相互垂直的投影面，称为三面投影体 系．
V（正立投影面）
钢结构识图
6、焊缝符号
（1）焊缝基本符号（常用）：表示焊缝横截面形状的符号
序号
名称
1 卷边焊缝
2 I形焊缝
3 V形焊缝 4 单边V形焊缝 5 带钝边V形焊缝
带钝边单边V形焊缝
6 角焊缝
示意图
符号
7 塞焊缝或槽焊缝
(2)辅助符号：表示焊缝表面形状特征的符号
序号
名称
1 平面符号
2 凹面符号
示意图
符号
说明 焊缝表面齐平 （一般通过加工）
五、总结
在进行钢结构施工时，看图一定要仔细，图纸表达不清或矛盾时，要 多问多求证，不能自己猜。要重视重视“设计总说明”，注意钢材材 质，焊缝的质量等级和范围等要求 以及制作、检验标准等。
注意： ▪
▪ ▪
▪
▪
▪
柱的各种尺寸中以标高、楼层分界线、总外包轮廓尺寸最重要， 此处出错的后果最严重，即此处应为设计和制作的基准线（W.P. A.P. C.P.）。 牛腿高，加劲板、螺栓孔等次尺寸从基准线引出，无论图面表达 是否是封闭尺寸，在制作、检验中都应该从基准线引出。 梁的轴线及柱宽等尺寸主要是图纸校对使用，对装配而言，所有 具体的二级尺寸和三级尺寸都是和螺栓发生关系的，即螺栓孔才 是梁板件装配、检验的基准线（A.P. C.P.）。 小板图、牛腿图中的外轮廓尺寸是封闭尺寸，是指导下料用的， 而孔尺寸都是从顶部或装配连接边引出的非封闭尺寸，顶部和装 配连接边是A.P C.P.。 小板图中的标注方式和构件图上的该板的标注方式不同，是因为 小板图是给下料制作用的，而构件图上的标注主要是指导装配和 检验的。 合理的标注方式对制作是有指导意义的，但由于详图人员并无多 少实际制作经验，因此不能过分依赖图纸标注的提醒意义，而作 为装配、检验人员如遇到全封闭标注的图纸，要学会甄别其中的 基准线。
第1章识图基础知识
4
二、投影的分类
S
S∞
S∞
中心投影
斜投影
正投影
平行投影
中心投影投影线均交于一点的投影。 投影
平行投影
斜投影：投影线倾斜于投影面
第一章 识图基础知识 5
正投影: 投影线垂直于投影面
三、工程图的种类
工程上常用的投影图
透视投影图 轴测投影图 正投影图 标高投影图
1.透视投影图
中心投影法 一个投影面 建筑效果图
24
V 向剖面图的产生
P
假想用一个平面将形体切开，让 其内部构造暴露出来，使形体中 不可见的部分变成可见部分，从 而使虚线变成实线，这样既利于 尺寸标注，又方便识图。
第一章 识图基础知识 25
W 向剖面图的产生
Q
第一章 识图基础知识
26
用剖面图表示的投影图
第一章 识图基础知识
27
一、剖面图与断面图的概念
1、剖面图： 假想用剖切平面（P）剖开物体，将处在观察者和剖切平面
之间的部分移去，而将其余部分向投影面投射所得的图形称为剖面图。3
2、断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部
分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。
1 二、剖面图与断面图的剖切符号
1、剖面图的剖切符号 剖面图的剖切符号应由剖切位置线及 投射方向线组成。均应以粗实线绘制。剖 切位置线的长度宜为6~10mm；投射方向 线应垂直于剖切位置线，长度应短于剖切 位置线，宜为4~6mm。 剖切符号的编号宜采用阿拉伯数字。
3
一、投影的形成
墙 投影面 投影图
影子
光线
投影线
光源
投影中心
假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透 的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间 接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。
第一章-识图基本知识和技能(一)
第一章识图基本知识和技能(一)第一章建筑识图与构造第一节识图基本知识和技能一、建筑制图标准的基本规定1.比例图样的比例是指图形与实物相应要素的线性尺寸之比。
比例的大小是指其比值的大小，如1：50大于1：100。
比例通常注写在图名的右方。
2.尺寸标注尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成，如图所示：尺寸数字的单位，除总平面图上的尺寸单位和标高的单位以“m”为单位外，其余尺寸均以“mm”为单位，在施工图中尺寸数字后不注写单位。
3.符号（1）剖切符号剖视图中，剖切符号是用以表示剖切面剖切位置的图线。
剖切位置线与投射方向线共同构成了剖切符号。
剖切符号用粗实线表示，剖切位置线的长度为6～10mm；投射方向线应垂直于剖切位置线，长度为4～6mm。
（2）索引符号图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号的圆及直径均应以细实线绘制，圆的直径为8mm～10mm。
索引符号按下列规定编写：①索引出的详图，如与被索引的详图在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线；②索引出的详图，如与被索引的详图不同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号。
数字较多时，可加文字标注；③索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
（3）详图符号详图的位置和编号，应以详图符号表示。
详图符号的圆应以直径为14mm粗实线绘制。
详图应按下列规定编号：①图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号。
②详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号。
（4）指北针指北针常用来表示建筑物的朝向。
指北针外圆直径为24mm，采用细实线绘制，指北针尾部宽度为3 mm，指北针头部应注明“北”或“N”字。
识图
第一章基础知识一、建筑制图国家标准1.《建筑房屋建筑制图统一标准》（GB/T50001-2001）2.《总图制图标准》（GB/T50103-2001）3.《建筑制图标准》（GB/T50104-2001）粗实线：外轮线细实线：尺寸线虚线：不可见轮廓线细的单点长画线：轴线折断线波浪线二、定位轴线1.意思是：肯定建筑物的结构或构件位置及其尺寸的线，用细的单点长画线表示。
2.①横向定位轴线意思是：沿着建筑物宽度，建筑物的轴线用阿拉伯数字从左到右排列②纵向定位轴线意思是：沿着建筑物长向的轴线，用拉丁字母从下到上排列（I、O、Z不用）③分轴线意思是：两横向定位轴线或两纵向定位轴线之间的轴线三、尺寸的标注1.除总平面图和标高用米，其余全部用毫米四、标高1.标注建筑物某一点高度为位置（单位是米）2.标高按位置不同可分为：绝对标高：以海岛、黄海平均海平面为0点的标高相对标高：以室内首层地面为0点的标高3.按标注的位置不同可分为：建筑标高：标注在构件装修以后的表面上结构标高：标注在构件装修以前的表面上五、剖切符号1.剖：水平剖、垂直剖六、索引与详图符号1.分子写的是详图符号七、连接符号：1.常用的图例和符号。
2.常用的材料图例。
3.开间：两条横向定位轴线之间的距离。
4.进深：两条纵向定位轴线之间的距离。
5.层高：本层地面或楼面到上一层楼面的距离。
6.顶层：顶层楼面到顶层结构板上层的距离。
7.净高：本层地面或楼面到本层板底、梁底或吊顶的棚底的距离。
8.建筑面积：建筑物各层外墙（外柱）外围以内水平投影面积之和。
9.使用面积：指主要使用房间和负住使用房间的净面积。
10.基础的埋深度：室外地坪到基础底面的距离。
第二章施工结构一、平面图从窗台高一点的位置作水平剖切将上部分拿走,从上向下作水平正投影图。
水平方向的三道尺寸:外包尺寸、轴线尺寸、细部尺寸。
二、门窗编号:1.图号、比例、指北针2.局部3.尺寸三、立面图1.正立面的投影内容:高度方向的三道尺寸总高、层高、细部外装修的作法。
第一章 识图的基础知识
第三节
直线和平面的投影特性
解 主视图投射方向如立体图中箭头所示。在三视图上准确找到立体 图上每一线段的位置，并用相应的小写字母标出其三面投影，如图121b所示。 AB线段：其水平投影a（b）积聚为一点，正面投影a′b′和侧面投影 a″b″分别垂直于相应的投影轴，且反映实长，从而可知AB为铅垂线。
例2 在物体的三视图中(见图1-22a)，根据已给出的平面投影p′、q，
表1-2 图线的名称、型式及用途
第一节
(2)图线的宽度
图
样
图线的宽度有粗、细两种，粗实线的宽度为d，细
实线的宽度约为d/2。
3.比例
机械图样通常是按一定比例来绘制的。
表1-3 比例系列(一)
第一节
图
样
表1-4 比例系列(二)
1)同一机件的各个视图应采用相同的比例，并在标题栏中填写，如 1∶1、1∶2等。 A/1∶5；B—B/2．5∶1； 2)不论图形按何种比例绘制，所注尺寸应按所表达机件的实际大小注 出，且为机件的最后完工尺寸。
第二节
正投影和三视图
图1-18 看懂三视图做模型
第三节
直线和平面的投影特性
一、直线的投影
1.直线对投影面的相对位置
一条直线对投影面的相对位置有垂直、平行和倾斜三种情况，如图1⁃ 19所示。
第三节
直线和平面的投影特性
图1-19 直线对投影面的相对位置 a)直线垂直于投影面 b)直线平行于投影面 c)直线倾斜于投影面
根据直线与三个投影面的相对位置不同，可分为投影面垂直线、投影 面平行线和一般位置直线三种。 (1)投影面垂直线 垂直于某一投影面的直线称为投影面垂直线。因 三个投影面两两相交，相互垂直，所以投影面垂直线必定平行于另外 两个投影面，在其垂直的投影面上的投影积聚为一点，在另外两个投
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如图1-87（c）。
六个基本视图之间仍保持着与三视图相同的投影规律，即主、 俯、仰、后长对正；主、左、右、后高对齐；俯、左、仰、右
宽相等。
上一页 下一页 返回
第三节 零件表达方法
（二）局部视图 零件的某一部分向基本投影面投影而得的视图称为局部视图。 局部视图的断裂边界应以波浪线表示。当所表达的局部结构是
上一页 下一页 返回
成剖视，另一半画成视图，这种图形称为半剖视图。
第三节 零件表达方法
半剖视图的标注与全剖视图相同。
半剖视图中，因为有些部分的形状只画出一半，所以 标注尺寸时，尺寸线上只能画出一端箭头，而另一端 只需超过中心线，不画箭头。
3.局部剖视图
有剖切平面局部地剖开零件，所得的剖视图，称为局 部剖视图。
断面图》对剖视图的画法有相应的规定。
上一页 下一页 返回
第三节 零件表达方法
剖视图是假想将零件剖切后画出的图形，画剖视图时 应注意以下几点。
（1）剖切位置要适当：剖切面要尽量通过较多的内 部结构的轴线或对称平面，并平行于选定的投影面；
（2）内外轮廓要画齐：零件剖开后，处在剖切平面 之后的所有可见轮廓都应画齐，不能遗漏；
局部剖视图以波浪线为界，波浪线不应与轮廓线重合， 也不能超出轮廓线之外。
当被剖切部分的结构为回转体时，允许将该结构的中 心线作为局部剖视与视图的分界线。
当零件对称，且在图上恰好有一轮廓线与对称中心线 重合时，不宜采用半剖视，可采用局部上剖一视页图下。一页 返回
第三节 零件表达方法
三、断面
一、视图
（一）基本视图 国家标准GB/T17451——1998《技术制图 图样画法 视图》规
定，采用正六面体的六面为基本投影面。
下一页 返回
第三节 零件表达方法
如图1-87（a）所示， 将零件放在正六面体中，由前、后、左、 右、上、下六个方向，分别向六个基本投影面投影，再按图187（b）规定的方法展开，正投影面不动，其余各面按箭头所 指方向旋转展开，与正投影面成一个平面，即得六个基本视图，
视图。 全剖视图的标注，应视情况不同分别对待。当剖切平
面通过零件对称或基本对称平面，且剖视图按投影关 系配置，中间又无视图隔开时，可省略标注。如不符 合上述条件，则必须按规定方法标注。 2.半剖视图 当零件具有对称平面时，在垂直于对称平面的投影面 上投影所得到的图形，可以对称中心线为界，一半画
第一章 识图基础知识
第三节 零件表达方法 第四节 零件图的画法 第五节 常用零件的画法 第六节 装配图 第七节 CAD制图概述
第三节 零件表达方法
零件形状的表达，可以采用视图、剖视、剖面等各种方法。 视图包括基本视图、局部视图、斜视图、旋转视图；剖视有全
剖视图、半剖视图、局部剖视图；剖面有移出剖面、重合剖面。
（3）剖面符号要画好：剖视图中，凡被剖切的部分 应画上剖面符号。
（4）视图应完整。
剖视图是假想剖切画出的，所以与其相关的视图仍应
保持完整。由剖视图已表达清楚的结构，其他视图中
虚线既可省略。
上一页 下一页 返回
第三节 零件表达方法
3.剖视图的标注 一般应在剖视图上方用字母标出剖视图的名称“×-×”，在相
应视图上用剖切符号表示剖切位置，用箭头表示投影方向，并 注上相同的字母。当剖视图按投影关系配置，中间又没有其他 图形隔开时，可省略箭头。 （二）剖视图的种类 按剖切范围的大小，剖视图可分为全剖视图、半剖视图和局部 剖视图。
上一页 下一页 返回
第三节 零件表达方法
1.全剖视图 用剖切平面完全的剖开零件所得到的剖视图称为全剖
上一页 下一页 返回
第三节 零件表达方法
2.重合断面 画在视图轮廓线之内的断面称为重合断面，如图1-102所示。 重合断面的轮廓线用细实线绘制，当视图中的轮廓线与重合断
第三节 零件表达方法
（二）断面图的分类及画法 断面分移出断面和重合断面两种。 1.移出断面 画在视图轮廓线之外的断面称为移出断面。 移出断面的轮廓线用粗实线画出，断面上画出断面符号。移出
断面要尽量配置在剖切平面迹线的延长线上，必要时也可画在 其他位置。 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应 按剖视绘制。 当剖切平面通过非回转面，会导致出现完全分离的断面时，这 样的结构也应按剖视画。
上一页 下一页 返回
第三节 零件表达方法
二、剖视图
（一）基本概念 1.剖视图及其形成 假想用剖切平面剖开零件，将处在观察者和剖切面之间的部分
移去，而将其余部分向投影面投影所得到的图形，称为剖视图。 2.剖视图的画法 国家标准GB/T17452——1998《技术制图 图样画法 剖视图和
（一）断面图的概念 假想用剖切平面将零件的某处切断，仅画出断面的图形，称为
断面图，简称断面。
断面图与剖视图的不同之处是：断面图仅画出零件断面的图形， 而剖视图则要求画出剖切平面以后的所有部分的投影。
断面适用于表示零件上某一局部的断面形状，如零件上的肋板、
轮辐、轴上的键槽和孔等。
上一页 下一页 返回
视图。 斜视图的画法与标注基本与局部视图相同。在不致引起误解时，
可不按投影关系配置。还将图形旋转摆正，此时，图形上方应 标注“×向旋转”。
上一页 下一页 返回
第三节 零件表达方法
（四）旋转视图 图1-90所示物体右部的结构形状倾斜，在基本视图中不能把该
部分的真实形状表达清楚，但该部分又具有回转轴线，所以画 俯视图时，可以假想将倾斜部分旋转到水平位置后进行投影， 这样既反映实形，又便于看图，这种假想将零件的倾斜部分旋 转到与某已选定的基本投影面平行后，再向该投影面投影所得 到的视图，称为旋转视图。旋转视图不需任何标记。
完整的，且外部轮廓线又成封闭时，可省略波浪线。 局部视图上放应标出视图的名称“×向”，并在相应视图附近
用箭头指明投影方向并注上相同的字母。当局部视图按投影关 系配置、中间有无其他视图隔开时，允 零件表达方法
（三）斜视图 零件向不平行任何基本投影面的平面投影所得的视图，称为斜
