矢量网络分析仪的使用——实验报告
传输矢量信号测量中矢量网络分析仪的应用探讨

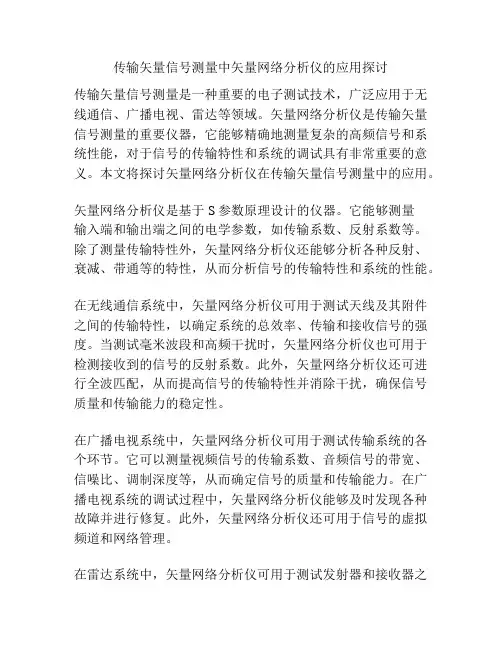

传输矢量信号测量中矢量网络分析仪的应用探讨传输矢量信号测量是一种重要的电子测试技术，广泛应用于无线通信、广播电视、雷达等领域。
矢量网络分析仪是传输矢量信号测量的重要仪器，它能够精确地测量复杂的高频信号和系统性能，对于信号的传输特性和系统的调试具有非常重要的意义。
本文将探讨矢量网络分析仪在传输矢量信号测量中的应用。
矢量网络分析仪是基于S参数原理设计的仪器。
它能够测量输入端和输出端之间的电学参数，如传输系数、反射系数等。
除了测量传输特性外，矢量网络分析仪还能够分析各种反射、衰减、带通等的特性，从而分析信号的传输特性和系统的性能。
在无线通信系统中，矢量网络分析仪可用于测试天线及其附件之间的传输特性，以确定系统的总效率、传输和接收信号的强度。
当测试毫米波段和高频干扰时，矢量网络分析仪也可用于检测接收到的信号的反射系数。
此外，矢量网络分析仪还可进行全波匹配，从而提高信号的传输特性并消除干扰，确保信号质量和传输能力的稳定性。
在广播电视系统中，矢量网络分析仪可用于测试传输系统的各个环节。
它可以测量视频信号的传输系数、音频信号的带宽、信噪比、调制深度等，从而确定信号的质量和传输能力。
在广播电视系统的调试过程中，矢量网络分析仪能够及时发现各种故障并进行修复。
此外，矢量网络分析仪还可用于信号的虚拟频道和网络管理。
在雷达系统中，矢量网络分析仪可用于测试发射器和接收器之间的传输特性，以及回波信号的强度和方向性。
当雷达系统在复杂环境下工作时，矢量网络分析仪可以快速分析各种干扰、反射等因素，从而优化系统性能，提高雷达检测和跟踪的准确性。
总之，矢量网络分析仪在传输矢量信号测量中具有广泛的应用。
它能够通过精确的测试和分析，发现各种故障和隐患，并及时修复和优化。
在未来的无线通信、广播电视、雷达等领域中，矢量网络分析仪将会变得越来越重要，为我们提供更加高效和精确的测试和分析服务。
矢量网络分析仪使用教程
矢量网络分析仪使用教程矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁器件和电路的工具。
它可以通过模拟和数字信号处理技术，对电压和电流的振幅、相位以及其它参数进行精确测量。
本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。
1. 连接仪器：首先，将矢量网络分析仪的射频输出端口与待测设备连接。
确保连接的线缆和连接头无损坏，并保持良好接触。
接下来，将矢量网络分析仪的射频输入端口与信号源连接，用以提供测试信号。
同样，确保连接线缆无损坏，保持良好接触。
2. 设置测试参数：通过矢量网络分析仪的操作界面，设置测试参数。
通常包括频率范围、功率级别、带宽等。
根据测试的需求，选择适当的参数设置。
3. 校准：在进行任何测试之前，必须进行校准。
校准过程旨在消除测试系统中的误差，确保测量结果的准确性。
常见的校准方法包括开路校准、短路校准和负载校准。
根据厂家提供的说明书，按照指示进行校准操作。
4. 进行测量：校准完成后，可以开始进行测量。
根据需要选择所需的测量参数，如S参数、功率、相位等。
通过修改测试参数，可以获取更详细的信息。
5. 分析数据：测量完成后，可以对数据进行分析。
矢量网络分析仪通常提供丰富的数据分析和显示功能。
可以通过画图、计算和查看不同参数的数值等方式，深入了解被测设备的性能特征。
6. 导出结果：最后，将测量结果导出到计算机或其他设备中。
矢量网络分析仪通常提供多种数据导出格式，如CSV、TXT 等。
选择合适的格式，并保存数据。
以上是使用矢量网络分析仪的基本步骤。
根据具体的应用场景和要求，可能还需要进行更复杂的操作和分析。
因此，在实际使用中，建议参考矢量网络分析仪的用户手册和厂家提供的技术支持，以获得更详细的指导和帮助。
矢量网络分析仪的使用
矢量网络分析仪的使用一、实验目的1.初步掌握矢量网络分析仪的操作使用方法;2.掌握使用矢量网络分析仪测量微带传输线在不同滤波器下的s参数，幅值，相角（arg），损耗，驻波比;二、实验仪器射频微波与天线的接收装置，两根SMA线三、实验内容及步骤1.连接带通滤波器的滤波输入和矢量分析仪的DET端口，滤波输出和矢量分析仪的DUT端口，可通过显示屏观察S11反射系数和S21传输系数的特性参数。
2.利用鼠标点击device选择cmo3，此时可以通过图形上方S11下拉箭头处进行参数切换。
3.再次点击device选择sweep parameters设置频率范围和频点，带通滤波器频率范围为1500MHZ-3000MHZ，低通滤波器为200MHZ-3000MHZ，频点设为500。
4.点击左下角加号可显示图中频率对应的数值，拖动滑块可改变频率。
四、实验结果及分析1、低通滤波器相对电平（mag(s11)）-11.3dB相位（arg）-11.3°模值（|z|）82Ω实部（z_re(s11)）79.6Ω虚部（z_im(s11)）-19.8Ω驻波比（swr(s11)）1.742、高通滤波器相对电平（mag(s11)）-12.2dB相位（arg）-22.4°模值（|z|）78.6Ω8实部（z_re(s11)）77.2Ω虚部（z_im(s11)）-15.1Ω驻波比（swr(s11)）1.663、带通滤波器相对电平（mag(s11)）-7.1dB相位（arg）-39.2°模值（|z|）96.7Ω实部（z_re(s11)）79.2Ω虚部（z_im(s11)）-55.1Ω驻波比（swr(s11)）2.604、带阻滤波器相对电平（mag(s11)）-6.6dB相位（arg）-4.3°模值（|z|）137.7Ω实部（z_re(s11)）136.9Ω虚部（z_im(s11)）-11.7Ω驻波比（swr(s11)）2.765、带通滤波器LTCC相位（arg）-15°模值（|z|）58Ω实部（z_re(s11)）40Ω虚部（z_im(s11)）42Ω驻波比（swr(s11)）2.6。
微波测量技术实验报告
一、实验目的1. 理解微波测量技术的基本原理和实验方法；2. 掌握微波测量仪器的操作技能；3. 学会使用微波测量技术对微波元件的参数进行测试；4. 分析实验数据，得出实验结论。
二、实验原理微波测量技术是研究微波频率范围内的电磁场特性及其与微波元件相互作用的技术。
实验中，我们主要使用矢量网络分析仪（VNA）进行微波参数的测量。
矢量网络分析仪是一种高性能的微波测量仪器，能够测量微波元件的散射参数（S参数）、阻抗、导纳等参数。
其基本原理是：通过测量微波信号在两个端口之间的相互作用，得到微波元件的散射参数，进而分析出微波元件的特性。
三、实验仪器与设备1. 矢量网络分析仪（VNA）2. 微波元件（如微带传输线、微波谐振器等）3. 测试平台（如测试夹具、测试架等）4. 连接电缆四、实验步骤1. 连接测试平台，将微波元件放置在测试平台上；2. 连接VNA与测试平台，进行系统校准；3. 设置VNA的测量参数，如频率范围、扫描步进等；4. 启动VNA，进行微波参数测量；5. 记录实验数据；6. 分析实验数据，得出实验结论。
五、实验数据与分析1. 实验数据（1）微波谐振器的Q值测量：通过扫频功率传输法，测量微波谐振器的Q值，得到谐振频率、品质因数等参数；（2）微波定向耦合器的特性参数测量：通过测量输入至主线的功率与副线中正方向传输的功率之比，得到耦合度；通过测量副线中正方向传输的功率与反方向传输的功率之比，得到方向性；（3）微波功率分配器的传输特性测量：通过测量输入至主线的功率与输出至副线的功率之比，得到传输损耗。
2. 实验数据分析（1）根据微波谐振器的Q值测量结果，分析谐振器的频率选择性和能量损耗程度；（2）根据微波定向耦合器的特性参数测量结果，分析耦合器的性能指标，如耦合度、方向性等；（3）根据微波功率分配器的传输特性测量结果，分析功率分配器的传输损耗。
六、实验结论1. 通过实验，掌握了微波测量技术的基本原理和实验方法；2. 熟练掌握了矢量网络分析仪的操作技能；3. 通过实验数据，分析了微波元件的特性，为微波电路设计和优化提供了依据。
矢量网络分析仪使用教程
矢量网络分析仪使用教程矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁网络参数的高精度仪器。
它主要用于测试和优化射频和微波器件的性能，如天线、滤波器、放大器、集成电路等。
本文将为您提供一份针对矢量网络分析仪的使用教程，帮助您快速上手使用该仪器。
一、仪器介绍矢量网络分析仪是一种精密仪器，主要由信号源、接收器和调制器等组成。
它能够通过在被测设备上施加相应的输入信号，并测量输出信号的幅度和相位，从而计算出设备的散射参数（S-parameters）。
矢量网络分析仪通常具有高精度、宽频率范围和高灵敏度等特点，能够提供准确的测量结果。
二、基本操作1. 连接被测设备：首先，将矢量网络分析仪的输出端口与被测设备的输入端口连接，确保连接牢固。
如果被测设备具有多个端口，需要逐个连接。
2. 仪器校准：在测量之前，需要对矢量网络分析仪进行校准，以确保测量结果的准确性。
通常有三种常见的校准方法：全开路校准、全短路校准和全负载校准。
具体的校准方法可以根据被测设备的性质和实际需求进行选择。
3. 设置测量参数：在测量之前，需要设置一些测量参数，如频率范围、功率级别、测量类型等。
这些参数可以根据被测设备的特性和实际需求进行调整。
4. 启动测量：配置好测量参数后，可以开始进行测量。
在测量过程中，矢量网络分析仪会自动控制信号源和接收器，并采集输入和输出信号的数据。
5. 数据分析：测量完成后，可以通过矢量网络分析仪的软件对测量数据进行分析和处理。
常见的数据处理操作包括绘制频率响应图、计算散射参数、优化器件设计等。
三、注意事项1. 确保连接正确：在使用矢量网络分析仪进行测量前，需要确保所有连接正确无误，以避免测量误差的发生。
同时，还需要确保连接的电缆和连接器的质量良好，以减小测量误差。
2. 避免干扰源：在进行测量时，需要避免与其他无关信号源相互干扰，如电源噪音、射频噪声等。
可以通过在实验室中采取屏蔽措施来减小干扰。
微波矢量网络分析仪 报告样本
微波实验五
用矢量网络分析仪测滤波器
一．实验目的：
掌握滤波器的基本原理及常用参数。
掌握矢量网络分析仪的原理及使用方法。
二．实验原理：
矢量网络分析仪本身是一套网络参数测试系统，内部集成了信号源，信号分离装置，接收机，处理显示模块。
三．实验步骤：
1.校准：
系统误差随机误差漂移误差
原理及设备噪声，开关，连接器温度变化
可校准不可校准定期消除
依次在1,2端口接入“开路OPEN”“短路SHORT”“负载
LOAD”“直通Through”4个负载，然后用鼠标点击相应的按钮，全部校准完后点击Apply键生效并保存。
2.接入测试件（滤波器）
3.点选需要测量的参数：频带设置，刻度显示，测量的参数，光标。
4.记录结果。
四．实验结果：
测试人员：
测试时间：。
PNA矢量网络分析仪使用心得
・
・
因 为 “ ＮＡ” 身 有 小 打 印 机 将 数 据 图 形 及 时 打 出 。 因 此 ， 数 据 的 保 存 和 研 制 过 程 、 Ｐ 本 对 天 线参数改进 、 记忆 特 别 方 便 。 作 者 认 为 ， 为从 事 技 术 工 作 的 人 员 必 须 防止 进 ＾ 研制 高 技 术 产 品 必 须 使 用 高 精 度 、 贵 作 昂 的 仪 器 的误 区 。 作 者 碰 到不 少 技 术 人 员来 ｌ解 、 问“ ＮＡ” 测 量 结 果 与 进 口 “ ” 测 『 询 Ｐ 的 ＨＰ 的
确 实 不 愧 为 具 有 中 国特 色 的 高 精 度 、 济 实 惠 的 微 波 及 天 线 测 量 仪 器 。 经
２ 系 统 的 组 成 及 运 行
众 所 周 知 要 研 制 天 线 ， 须 对 天 线 的 阻 抗 及 辐 射 图 进 行 测 试 。 经 过 论 证 选 购 了 必 ，
Ｐ ＮＡ 矢 量 网 络 分 析 仪 使 用 心 得
党 祖 宝
（ 坶新 联 科 技发 展公 司 开 发部 ） 上
１ 引 言
本 公 司 开 发部 从 事 计 算 机 无 线 通 讯 网 中 的 微 波 天 线 及 元 器 件 的 研 制 ， 于 无线 网 所 采 由 用 的 天 线 多 数 为 中低 增 益 的 天 线 ， 由 系 统 使 用 的 环 境 和 条件 所 决 定 的 天线 品 种 甚 多 。 因 而 此 ． 须 根 据 具 体 系 统 研 制 、 作 不 同 类 型 、 同增 益 的天 线 以 供 系 统 使 用 。 必 制 不 本人 于 ２０ ０ ０年 ４月 购 得 Ｐ ＮＡ 网络 分析 仪 一 台 。 使 用 一 年 多 来 ， 来 愈 感 觉 到 该 仪 器 愈
矢量网络分析仪使用说明书
矢量网络分析仪使用说明书第一章前言1. E836B网络分析仪具有以下技术特点：①高性能测量接收机E8362A网络分析仪采用基于混频器的实现方式，使该仪表具有当今微波网络分析仪中最高的测量灵敏度度。
测量频率范围：10M~20GHz;接收机数量：4台接收机测量灵敏度：-120dBm接收机测量参数；幅度和相位。
迹线噪声：0.005dB(在中频带宽为10KHz时)②完整的测量能力该网络分析可以工作在以下测量状态：频域扫描状态：测量激励信号为功率固定，频率变化信号。
考察被测在不同频率激励状态下等离子参数的变化；功率扫描状态：测量激励信号为频率固定，功率扫描变化信号。
考察被测在不同功率激励状态下参数的变化；连续波状态：测量激励信号为频率固定，功率固定信号。
考察被测等离子在固定激励状态下，响应状态参数的波动变化，E8362A最大测量时间长度可达到3000秒；时间域测量状态：通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击响应，考察被测等离子响应信号的空中分布特性。
E8362AIFFT运算点数为160001点，可保证时域测量的分辨率和测量时间宽度。
③强大的分析能力E8362A基于PC的window2000操作平台，可内置各种分析软件，不需要外置PC 进行数据处理，编程方式为COM/DCOM，保证测试的速度。
仪表内置嵌入、去嵌入及端口延伸等功能，可直接消除测量天线对测量结果的影响，或进行其它补偿运算处理。
④高测量速度E8262A高性能接收机可确保高测量精度的同时具有快测量速度，具体指标为：35us/测量点，14ms/刷新（400点）。
保证对被测等离子的瞬态响应进行捕捉分析。
⑤多测试状态同时完成E8262A可支持16个测试通道，各通道可工作在不同的测量状态。
利用该功能，可以综合不同分析方法从不同角度来对一个现象进行研究。
⑥良好的可扩展性E8263A采用开放的发射/接收组成框架，用户可以根据测量的具体要求改变仪表的测量连接状态，还可以把需要的外部信号处理过程组合到仪表内部，例如：当被测需要更大激励功率时，可将推动方法器连接到仪表相应端口，该放大器引起的测试误差可以通过仪表的校准过程消除。
矢量网络分析仪使用方法
Confidential
2：选择Calibration
Vanchip Confidential
Confidential
3：选择两端口校准
Vanchip Confidential
Confidential
4：先做Reflection校准
Vanchip Confidential
Confidential
依次做好以上六步校 准后Return
Vanchip Confidential
Confidential
5：接着做 Transmission校准
Vanchip Confidential
Confidential
1-2端口直通校准
12
先把1和2端口通过 双阴SMA头连接上。
再在面板上按对应 Port1-2 Thru键执行校 准动作
Vanchip Confidential
Confidential
校准状态储存SAVE和Recall
按Save键，存储校准好的 状态。便于以后调用。
按Recall键，调用之前存 储好的校准状态。
Vanchip Confidential
Confidential
储存为自建文件---可长期使用
存储为自建文件名
第一步：校准仪器（包括固定线缆）
Vanchip Confidential
Confidential
矢网的手动配件（校准件型号）
校准件型号
Open Short Load Thru
Vanchip Confidential
Confidential
矢网的配件（线缆）
线缆为HUBBER+SUHNNER品牌
Confidential
网络分析仪实习报告
一、实习背景随着通信技术的飞速发展，网络分析仪作为通信领域的重要测试工具，在通信设备的研发、生产、维护等领域发挥着至关重要的作用。
为了更好地了解网络分析仪的工作原理和应用，提高自己的专业技能，我于近期参加了网络分析仪的实习培训。
二、实习目的1. 掌握网络分析仪的基本原理和操作方法；2. 熟悉网络分析仪在通信领域的应用；3. 提高自己的实践能力和团队合作精神。
三、实习内容1. 网络分析仪基本原理（1）网络分析仪是一种用于测量电路网络特性的电子测试仪器，主要测量网络的S参数、阻抗、传输速率等参数。
（2）网络分析仪的工作原理：利用矢量网络分析仪中的信号源产生已知频率的信号，通过待测网络后，再由矢量网络分析仪接收信号，计算出网络的S参数。
2. 网络分析仪操作方法（1）连接网络分析仪：将网络分析仪的信号源端口与待测网络连接，将网络分析仪的接收端口与待测网络连接。
（2）设置测量参数：根据实际需求，设置测量频率、测试端口、测试类型等参数。
（3）进行测量：启动测量程序，网络分析仪自动进行信号传输、接收和计算，得到测量结果。
3. 网络分析仪在通信领域的应用（1）通信设备研发：网络分析仪可对通信设备进行性能测试，确保设备在设计和生产过程中的质量。
（2）通信设备维护：网络分析仪可用于检测通信设备的故障，快速定位问题所在。
（3）通信网络优化：网络分析仪可对通信网络进行性能评估，为网络优化提供数据支持。
四、实习心得体会1. 网络分析仪是一种功能强大的测试工具，具有很高的实用价值。
2. 在实习过程中，我深刻体会到了理论与实践相结合的重要性。
只有掌握了理论知识，才能在实际操作中游刃有余。
3. 网络分析仪的操作较为复杂，需要耐心和细心。
在实习过程中，我学会了如何正确连接设备、设置参数、分析数据，提高了自己的动手能力。
4. 团队合作精神在实习过程中也得到了锻炼。
在遇到问题时，与团队成员共同探讨，共同解决问题，提高了团队凝聚力。
五、总结通过本次网络分析仪实习，我对网络分析仪的基本原理、操作方法和应用有了深入的了解。
矢网分析实验报告
矢网分析实验报告实验报告：矢网分析摘要：矢网分析是一种用于测量和分析高频电路的工具。
本实验旨在通过使用矢网对特定电路进行分析，掌握矢网分析的基本原理和操作方法。
在实验中，我们选取了一个简单的低通滤波器电路进行了分析，并对分析结果进行了讨论和总结。
1.引言矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析高频电路（尤其是微波电路）的工具。
它能够测量S参数（散射参数），并根据S参数的数据分析出电路的特性。
2.实验目的通过矢网分析实验，我们的目标是掌握以下内容：-熟悉矢网分析的基本原理和操作方法；-了解S参数的测量和分析；-分析和理解电路的传输特性。
3.实验仪器和材料本实验使用的设备和材料如下：-矢量网络分析仪（VNA）；-射频信号源；-被测电路；-各种射频电缆和连接器。
4.实验步骤(1)搭建实验电路：根据实验要求，搭建低通滤波器电路，并将其与矢网分析仪连接。
(2)设定实验参数：设置矢网分析仪的相关参数，如扫描范围、功率和步进频率等。
(3)启动矢网分析仪：打开矢网分析仪，并让其进行自检和校准。
(4)开始测量：按下“开始测量”按钮，让矢网分析仪对电路进行测量，并显示出S参数的结果。
(5)数据分析：根据测量数据，利用矢网分析仪提供的分析工具，对电路的传输特性进行分析和研究。
5.实验结果与讨论通过实验测量和数据分析，我们得到了低通滤波器电路的S参数数据，并对其进行了讨论与分析。
(1)幅频特性分析：根据测量结果，我们绘制了低通滤波器的幅频特性曲线，并观察到其滤波效果。
通过分析曲线上的截止频率，我们可以得知该低通滤波器的截止频率。
(2)相频特性分析：根据测量结果，我们绘制了低通滤波器的相频特性曲线，并观察到其相位延迟特性。
通过分析曲线上的相位延迟，我们可以得知该低通滤波器在不同频率下的相位响应。
(3)稳定性分析：通过测量反射系数和驻波比等参数，我们对电路的稳定性进行了分析。
矢量网分析仪的测量及电磁波仿真
矢量网分析仪的测量及电磁波仿真一、实验原理无线电波在自由空间的传播过程中不同传输媒质会对电磁波的传播产生影响。
由于大气对电波的吸收或散射引起的或电波绕过球形地面或障碍物的绕射引起而产生的传输损耗。
出现衰落现象分为快衰落（干涉型衰落）、慢衰落（吸收型衰落）。
产生传输失真由于媒质的色散效应和随机多径传输效应，从而导致幅度和相位上产生失真。
电磁波传播方向也会因为传输媒质的不同而发生改变。
天波传播通常是指自发射天线发出的电波在高空被电离层反射后到达接收点的传播方式。
关注折射。
地波是指沿地面传播的无线电波，垂直极化波较水平极化波衰减小。
这是因为水平极化波的电场与地面平行，导致地面的感生电流增大，故产生较大的衰减。
所以地波关注垂直极化波。
二、实验目的1、学会用矢量分析仪测量短路、开路、匹配条件下反射系数的模值。
2、理解极化的概念，会判断极化方式。
3、观察极化叠加而成的合成波，比较不同极化方式形成的合成波的不同。
4、了解驻波是怎样合成的。
5、探究传输媒质不同对于电磁波的影响。
‘三、实验内容及步骤1、矢网校准频率设置为500-1500MHZ ，频点设为500.①短路校准：点击屏幕右侧calibration type 中的SOLT （T/R ）选项，将短路电阻连接到接收系统矢量网络分析仪DUT 端口，点击右侧short 选项，等待一会儿，按钮变为紫色即为校准完成。
②开路校准：将开路电阻连接到接收系统矢量网络分析仪DUT 端口，点击右侧open 选项，等待一会儿，按钮变为紫色即为校准完成。
③匹配校准：将匹配电阻连接到接收系统矢量网络分析仪DUT 端口，点击右侧load 选项，等待一会儿，按钮变为紫色即为校准完成。
④通路校准：用一根SMA 线将DUT 和DET 连接，点击右侧Thru 选项，等待一会儿，按钮变为紫色即为校准完成。
所有校准完成按下apply 键可以开始测量。
2、矢网测量（1）连线：将矢量分析仪的DUT端口与开槽传输线的输入相连接，输出分别接短路，开路，匹配负载。
矢量网络分析仪及其校准
矢量网络分析仪原理及其使用本文阐述了矢量网络分析仪的基本原理和结构组成，探讨了矢量网络分析仪误差来源，二端口误差模型和误差修正方法，并简要介绍了典型元器件的测试方法及测试中需要注意的细节。
1引言矢量网络分析仪是功能强大的一种网络分析仪，是微波电路设计和测试工程师必不可少的测量仪器。
在我所科研生产中起着非常重要的作用，我室现有两台矢量网络分析仪，一台是安立37347A、一台是安捷伦E8363C。
主要用于测量放大器、天线、微波元器件(电缆、滤波器、分路器、开关、接插件)参数的测试验证。
进行可靠的网络测量必须深刻理解网络分析仪和被测件的特性，本文将探讨矢量网络分析仪的基本原理、结构组成、误差修正、校准原理和常用元器件特性的测量。
2测量原理及结构组成网络分析仪有标量网络分析仪和矢量网络分析仪之分。
标量网络分析仪只能测量网络的幅频特性，而矢量网络分析仪可同时测量被测网络的幅度信息和相位信息。
通过测量被测网络（被测件）对频率扫描和功率扫描测试信号的幅度与相位的影响，来表征被测网络的特性。
2.1结构组成矢量网络分析仪一般由激励源、两个测试端口（含信号分离部件）、高接收灵敏度的调谐接收机、用于计算和观察结果的处理器和显示器组成。
矢量网络分析仪是一种高集成度的测量仪器，所需的外部配置较少，主要是各种校准器，包括开路器、短路器、匹配负载、转接电缆以及连接被测件所需的转换装置。
S21 正向传输参数S12 反向传输参数Port 1 Port 2 a1 b2 a2 b1 S11 正向反射参数S22 反向反射参数被测件• S11= b1/a1 • S21= b2/a1 • S22= b2/a2 • S12= b1/a2 • a1，b1，a2，b2分别是入射信号和出射信号，可以看出S参数是两个信号的比值。
• 此项比值包括幅度和相S21 正向传输参数S12 反向传输参数Port 1 Port 2 a1 b2 a2 b1 S11 正向反射参数S22 反向反射参数被测件• S11= b1/a1 • S21= b2/a1 • S22= b2/a2 • S12= b1/a2 • a1，b1，a2，b2分别是入射信号和出射信号，可以看出S参数是两个信号的比值。
矢量网络分析仪的使用——实验报告
矢量网络分析仪的使用——实验报告矢量网络分析仪实验报告一、实验内容单端口：测量Open，Short，Load校准件的三组参数，分别进行单端口的校准。
a.设置测量参数1)预设：preset OK2)选择测试参数S11：Meas->S11;3)设置数据显示格式为对数幅度格式：Format->LogMag;4)设置频率范围：Start->1.5GHz，Stop->2.5GHz（面板键盘上“ G”代表GHz，“ M”代表MHz，“ k”代表kHz；5)设置扫描点数：Sweep Setup->Points->101->x1（或”Enter”键或按下大按钮）；6)设置信号源扫描功率：Sweep Setup->Power->Foc->-10->x1->Entry Off（隐藏设置窗）。
b.单端口校准与测量1)设置校准件型号：Cal->Cal Kit->85032F（或自定义/user）（F指femal母头校准件，M指male公头校准件）；2)Modify Cal Kit->Specify CLSs->Open->Set All->Open(m/f),返回到Specify CLSs->Short->Set ALL->Short(m/f)；3)选择单端口校准并选择校准端口：Cal-Calibrate->1-Port Cal->SelectPort->1（端口1 的校准，端口2也可如此操作）；4)把Open校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Open，校准提示（嘀的响声）后完成Open校准件的测量；得到的结果如Fig 1：单口Open校准件测量5)把Short校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Short，校准提示（嘀的响声）后完成Short校准件的测量；得到的结果如Fig 2：单口Short校准件测量6)把Load校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点7)8)Fig 2：单口Short校准件测量Fig 3：单口Load校准件测量Fig4：双端口校准测量分析：由图可以发现，测量扫宽为500MHz，Open标准件测量的输出幅度为-0.7233dB （2GHz）和-0.6182dB（1.5GHz），频率越高，最大值越小。
矢量网络分析仪的使用——实验报告
矢量网络分析仪的使用——实验报告矢量网络分析仪实验报告一、实验内容单端口：测量Open，Short，Load校准件的三组参数，分别进行单端口的校准。
a.设置测量参数1)预设：preset OK2)选择测试参数S11：Meas->S11;3)设置数据显示格式为对数幅度格式：Format->LogMag;4)设置频率范围：Start->1.5GHz，Stop->2.5GHz（面板键盘上“ G”代表GHz，“ M”代表MHz，“ k”代表kHz；5)设置扫描点数：Sweep Setup->Points->101->x1（或”Enter”键或按下大按钮）；6)设置信号源扫描功率：Sweep Setup->Power->Foc->-10->x1->Entry Off（隐藏设置窗）。
b.单端口校准与测量1)设置校准件型号：Cal->Cal Kit->85032F（或自定义/user）（F指femal母头校准件，M指male公头校准件）；2)Modify Cal Kit->Specify CLSs->Open->Set All->Open(m/f),返回到Specify CLSs->Short->Set ALL->Short(m/f)；3)选择单端口校准并选择校准端口：Cal-Calibrate->1-Port Cal->SelectPort->1（端口1 的校准，端口2也可如此操作）；4)把Open校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Open，校准提示（嘀的响声）后完成Open校准件的测量；得到的结果如Fig 1：单口Open校准件测量5)把Short校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Short，校准提示（嘀的响声）后完成Short校准件的测量；得到的结果如Fig 2：单口Short校准件测量6)把Load校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Load，校准提示（嘀的响声）后完成Load校准件的测量；得到的结果如Fig 3：单口Load校准件测量c.双端口校准与测量1)在单端口校准完成后，直接进行双端口的校准，不能按Preset按钮，否则要重新选择校准件进行校准；2)选择二端口校准：Cal->Calibrate->2-Port Cal；3)点击Reflect，进入界面后，在1端口和2端口分别接入Open,Short,Load三种校准件，每接入一个校准件后，点击相应选项完成校准。
矢量网络分析仪2篇
矢量网络分析仪2篇矢量网络分析仪是一种用于对电路中的两端进行测量的仪器，它能够测量复杂的电路中的各种参数，如反射系数、传输系数、增益、相位等等。
本文将从原理、应用和性能分析三个方面来介绍矢量网络分析仪。
一、原理矢量网络分析仪采用了阻抗匹配、倍频和相位差比较等技术，可以对电路中的两端进行测量。
其主要原理是将被测电路中的信号分成两个信号，一个信号即为被测信号，另一个信号即为本地信号。
两个信号经过混频器之后，输出的IF信号经过放大器、AD转换器和数字信号处理器等组成的处理系统进行处理，在处理系统里进行计算后，得到被测电路的各种参数。
二、应用矢量网络分析仪在电路测试中的应用非常广泛，包括无线通讯、微波技术、半导体器件等领域。
其主要应用于以下两个方面：1. 滤波器测试：矢量网络分析仪可以测量传输系数、反射系数和相位，从而可以对滤波器进行测试。
对于带通滤波器或带阻滤波器，可以测量其响应，然后通过计算得出其增益以及相位差。
2. 天线测试：矢量网络分析仪能够测量各种天线的波束、辐射功率、阻抗和电压驻波比等参数，并且可以通过比较测试结果进行优化设计。
因此矢量网络分析仪被广泛应用于天线设计、制造和测试。
三、性能分析矢量网络分析仪的性能与其测量带宽、测量精度、动态范围和频率范围等因素有关。
以下是其性能的具体分析：1. 测量带宽：测量带宽是指矢量网络分析仪在测量参数时所能涵盖的频率范围。
矢量网络分析仪的测量带宽通常在1MHz到110GHz之间。
2. 测量精度：测量精度是指测量结果与实际值之间的误差。
精度取决于矢量网络分析仪的电路稳定性、分辨率以及噪声等因素。
对于高精度要求的应用，需要选择具有高分辨率和低噪声的矢量网络分析仪。
3. 动态范围：动态范围是指输入电压与输出电压之间的最大比值，它反映了矢量网络分析仪的灵敏度。
对于信号较小的应用，需要选择动态范围大的矢量网络分析仪。
4. 频率范围：频率范围是指矢量网络分析仪所能涵盖的频率范围。
矢量网络分析仪的使用——实验报告
矢量网络分析仪的使用——实验报告矢量网络分析仪实验报告一、实验内容单端口：测量Open，Short，Load校准件的三组参数，分别进行单端口的校准。
a.设置测量参数1)预设：preset OK2)选择测试参数S11：Meas->S11;3)设置数据显示格式为对数幅度格式：Format->LogMag;4)设置频率范围：Start->1.5GHz，Stop->2.5GHz（面板键盘上“ G”代表GHz，“ M”代表MHz，“ k”代表kHz；5)设置扫描点数：Sweep Setup->Points->101->x1（或”Enter”键或按下大按钮）；6)设置信号源扫描功率：Sweep Setup->Power->Foc->-10->x1->Entry Off（隐藏设置窗）。
b.单端口校准与测量1)设置校准件型号：Cal->Cal Kit->85032F（或自定义/user）（F指femal母头校准件，M指male公头校准件）；2)Modify Cal Kit->Specify CLSs->Open->Set All->Open(m/f),返回到Specify CLSs->Short->Set ALL->Short(m/f)；3)选择单端口校准并选择校准端口：Cal-Calibrate->1-Port Cal->SelectPort->1（端口1 的校准，端口2也可如此操作）；4)把Open校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Open，校准提示（嘀的响声）后完成Open校准件的测量；得到的结果如Fig 1：单口Open校准件测量5)把Short校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Short，校准提示（嘀的响声）后完成Short校准件的测量；得到的结果如Fig 2：单口Short校准件测量6)把Load校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Load，校准提示（嘀的响声）后完成Load校准件的测量；得到的结果如Fig 3：单口Load校准件测量c.双端口校准与测量1)在单端口校准完成后，直接进行双端口的校准，不能按Preset按钮，否则要重新选择校准件进行校准；2)选择二端口校准：Cal->Calibrate->2-Port Cal；3)点击Reflect，进入界面后，在1端口和2端口分别接入Open,Short,Load三种校准件，每接入一个校准件后，点击相应选项完成校准。
微波技术实验报告
微波技术实验报告一、实验目的1．学习矢量网络分析仪的基本工作原理；2．初步掌握AV3620矢量网络分析仪的操作使用方法；3．掌握使用矢量网络分析仪测量微带传输线不同工作状态下的S参数；4．通过测量认知1/4波长传输线阻抗变换特性。
二、实验设备及装置图网络分析仪AV362012RF带通滤波器三、实验内容1. 矢量网络分析仪操作实验2. 微带传输线测量实验四、实验步骤实验一：⏹步骤一调用误差校准后的系统状态⏹步骤二选择测量频率与功率参数（起始频率600 MHz、终止频率1800 MHz、功率电平设置为-10dBm）⏹步骤三连接待测件并测量其S参数⏹步骤四设置显示方式⏹步骤五设置光标的使用实验二：⏹步骤一调用误差校准后的系统状态⏹步骤二选择测量频率与功率参数（起始频率100 MHz、终止频率400 MHz、功率电平设置为-25dBm）⏹步骤三连接待测件并测量其S参数五、实验结果实验一：1．S11反射系数2. S11驻波比3. S11史密斯圆图4. S22反射系数5. S22驻波比6．S22反射系数7. S21最小和最大正向插入损耗8．多通道同时显示S21：S21对数幅度S21相位实验二：开路状态驻波比、反射系数、史密斯圆图短路状态驻波比、反射系数、史密斯圆图负载匹配状态驻波比、反射系数、史密斯圆图六、数据处理终端开路：ZL=无穷大，传输线长度为波长/4，根据,得到Z=0，根据反射系数=,得到反射系数为-1，根据驻波比=，得到驻波比为无穷大终端短路：ZL=0，传输线长度为波长/4，根据,得到Z=无穷大，根据反射系数=,得到反射系数为1，根据驻波比=，得到驻波比为无穷大终端匹配：ZL=50Ω，传输线长度为波长/4，根据,得到Z=50Ω，根据反射系数=,得到反射系数为0，根据驻波比=，得到驻波比为1七、思考题1. 从图1-3上分析，如果测量被测微波器件的2端口S参数，其内部开关将处于什么工作状态？端口一接地，端口二接信号源2. 对记录的数据进行分析，并思考为什么开路负载时在短路点的光标，在接上短路负载后会在开路点附近？根据阻抗变换原理，，，当负载开路时，输入阻抗为短路，负载短路时，输入阻抗为开路。
微波技术基础实验报告材料
微波技术基础实验报告实验一矢量网络分析仪的使用及传输线的测量班级：学号：姓名：华中科技大学电子信息与通信工程学院一实验目的学习矢量网络分析仪的基本工作原理；初步掌握AV365380矢量网络分析仪的操作使用方法；掌握使用矢量网络分析仪测量微带传输线不同工作状态下的S参数；通过测量认知1/4波长传输线阻抗变换特性。
二实验内容矢量网络分析仪操作实验A．初步运用矢量网络分析仪AV36580，熟悉各按键功能和使用方法B．以RF带通滤波器模块为例，学会使用矢量网络分析仪AV36580测量微波电路的S参数。
微带传输线测量实验A．使用网络分析仪观察和测量微带传输线的特性参数。
B．测量1/4波长传输线在开路、短路、匹配负载情况下的频率、输入阻抗、驻波比、反射系数。
C．观察1/4波长传输线的阻抗变换特性。
三系统简图矢量网络分析仪操作实验通过使用矢量网络分析仪AV36580测试RF带通滤波器的散射参数（S11、S12、S21、S22）来熟悉矢量网络分析仪的基本操作。
微带传输线测量实验通过使用矢量网络分析仪AV36580测量微带传输线的端接不同负载时的S 参数来了解微波传输线的工作特性。
连接图如图1-10所示，将网络分析仪的1端口接到微带传输线模块的输入端口，另一端口在实验时将接不同的负载。
四实验步骤矢量网络分析仪操作实验步骤一调用误差校准后的系统状态步骤二选择测量频率与功率参数（起始频率600 MHz、终止频率1800 MHz、功率电平设置为-10dBm）步骤三连接待测件并测量其S参数步骤四设置显示方式步骤五设置光标的使用微带传输线测量实验步骤一调用误差校准后的系统状态步骤二选择测量频率与功率参数（起始频率100 MHz、终止频率400 MHz、功率电平设置为-25dBm）步骤三连接待测件并测量其S参数1．按照装置图将微带传输线模块连接到网络分析仪上；2．将传输线模块接开路负载（找老师要或另一端空载），此时，传输线终端呈开路。
矢网网络分析报告
实验11.4矢网分析（注：此份作业之前由同学代为提交，但不确定那位同学是否投至正确信箱内，故保险起见重新打印提交一次。
因而如有重复提交，请忽略此实验报告。
谢谢！）•、实验目的1.了解矢量网络分析仪的操作和使用。
2.掌握矢量网络分析仪测量s参数的原理和方法。
3.掌握传输/反射法由s参数计算介电常数和磁导率的过程和方法。
二、实验原理矢量网络分析仪能够对网络参数进行全面测量，它既可测量网络的幅频特性，又可测量网络的相频特性和群延迟特性。
可广泛应用于天线和雷达散射截面RCS测量，发射/接收（T/R ）模块测量，介质材料特性测量，微波脉冲特性测量，光电特性测量和低温电子测量等领域，是相控阵雷达、精密制导、电子对抗、隐身和反隐身技术、微波通信和卫星等电子系统的科研、生产过程中必不可少的测试设备。
矢量网络分析仪的工作原理：矢量网络分析仪的信号源产生测试信号输入到被测件，当测试信号通过被测件时，一部分信号被反射，另一部分信号则被传输，那么反射和传输信号就携带了被测件的特征信息，矢量网络分析仪通过测量反射和传输信号得到被测件的特征参量。
矢量网络分析仪AV3629用于测量器件和网络的反射和传输特性。
整机主要包括45MHz —40GHz合成信号源、53MHz —24GHz本振源、s参数测试装置模块、幅相接收模块、数字信号处理与嵌入式计算机模块和液晶显示模块。
合成信号源产生45MHz —40GHz的测试激励信号，此信号通过整机锁相电路与本振源同步扫描。
s参数测试装置模块用于分离被测件的入射信号、反射信号和传输信号。
当源在端口1时，产生入射信号R i、反射信号A和传输信号B;当源在端口2时，产生入射信号R2、反射信号B和传输信号A。
幅相接收模块将射频信号转换成固定频率的中频信号，由于采用系统锁相技术，本振源和信号源锁相在同一个参考时基上，保证在频率变换过程中，被测件的幅度和相位信息不丢失。
在数字信号处理与嵌入式计算机模块中，将模拟中频变成数字信号，通过计算得到被测件的幅相信息，这些信息做各种格式变换处理后，将结果送给显示模块，液晶显示模块将被测件的幅相信息以用户需要的格式显示出来。
