市政工程施工总平面图布置

市政工程施工总平面图布置

市政工程施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间,精心安排,周密规划,合理布局。

2、合理布置起重机械和各种施工设施,科学规划施工道路,尽量降低二次运输费用。

3、尽量采用装配式临建设施,提高安装速度,尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

二、施工平面图布置依据:1、总平面图。

2、施工部署和主要施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

三、布置特点因本工程线路长、工程量大,因此采取灵活机动、分散作业的原则进行施工平面布置。

主要施工生活区域靠近施工现场布置,施工道路与现有场外道路结合沿管道布置至各施工作业点,按紧凑合理、节约用地、规模适中的原则布置。

四、施工辅助设施布置1、材料加工房根据工程的需要,在施工场区附近设置临时加工房等加工设备。

2、砂石骨料供应本工程所需砂石料较多,采用就近河流中采购和从附近砂石料厂直接购买(要求料场厂家必须按照施工规格进行加工筛选,以确保原材料质量)、自卸汽车运输到施工现场的方式解决。

3、办公及生活住房根据本工程的施工特点,项目经理部在工程施工区域内搭建,采用活动板房。

施工人员生活区在施工场地内搭设临时用房,部分工人就近租用民房及搭建临时房屋解决。

临时用房详见《附表六临时用地表》。

4、水、电布置施工用水采用居民用水。

施工用电采用与当地供电部门协商,主电源引高压至10KW 变压器,然后引低压至各施工作业点,同时自备发电机各,作为应急备用电源。

5、通讯施工通讯均采用移动电话、对讲机等方式解决。

6、弃碴场及施工场地排水施工弃碴按监理工程师指定地点堆放及平整,施工现场排水采用明沟与暗管相结合的方式进行,由于施工用水均无污染,可直接排至附近河沟。

7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。

施工总平面布置图(详细版)

施工总平面布置图(详细版)

施工总平面布置图(详细版)施工总平面布置(详细版)1施工总平面布置原则1)根据工程特点和现场周边环境的特征,充分利用现有施工现场的场地和布置,做好总平面布置规划,满足生产、文明施工要求。

2)做好现场平面布置和功能分区,对现有临建及管线进行调整。

3)加强现场平面布置的分阶段调整,科学确定施工区域和场地平面布置,尽量减少专业工种之间交叉作业,提高劳动效率。

4)加强平面施工的检查及监督整改,保证场内施工道路通畅。

5)各项施工设施布置要满足方便生产,有利生活,安全防火,环境保护和劳动保护要求。

2场地整体规划2.1施工现场划分根据施工现场情况,我公司将对施工场地进行合理规划,根据各场地的用途对施工现场进行划分。

施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。

2.2大门与道路的布置按照现场实际情况,在现场西面和南面设大门做为资料及职员出入口。

大门为钢管-薄铁板组合大门,门外侧在凸显位置设立一个名板,用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称,书写的格式、标牌的款式和尺寸、设立的位置报送业主审批,文字将约请优等标记绘制职员书写,并在工程举行期间不时从头油漆和书写。

现场四周新建临时道路做为材料运输道路,道路设置为双通道,路宽6m,采用100厚C20现浇混凝土硬化,并按2%的坡度做好排水。

2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施,在门路一侧增长宽300mm、深350mm的排水沟;按照排污口位置设置2000mm×1000mm×1000mm的沉淀池,举行有组织排水,坡度0.2%,排至排污口。

同时在大门入口处设置洗车槽,配备高压冲洗水枪,以免车辆出入带泥,引起扬尘污染。

2.4办公区临建的布置利用北侧空地做为现场临建布置场地,布置1栋2层的办公用房,主要包孕业主、监理及办理职员办公室、集会室等,共567m2.办公室为简易彩板房,门窗为铝合金门窗,地面为400mm×400mm地板砖,吊顶为600mm×600mm矿棉板吊顶。

临时设施、临时道路、施工总平面图设计方案

临时设施、临时道路、施工总平面图设计方案

临时设施、临时道路、施工总平面图设计方案本工程因属于室外工程,范围较大,集中作业较少,故施工现场布置主要采用分散布置、集中管理。

如现场条件受限,建设单位无法提供场地时,我公司可以通过寻找自由租赁场地,我公司现已调查周边租赁资源情况,综合考虑施工距离与管理面等因素,进行合理安排。

1.施工平面布置依据现场红线、临界线、水电源位置;建设单位要求及现场特殊情况;总平面图、基础平面图;消防法规的要求;安全文明施工及环境保护的相关规定;拟采用的施工方案、施工程序及顺序;半成品、原材料、周转材料堆放加工需要;满足不同阶段、多个承包人、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

2.现场总平面布置原则根据校内或租赁场地现有条件及布置规划,结合校内外交通线路,按照工程施工的需要,并本着如下原则进行施工生产、生活区和施工道路的规划、设计、修建与管理。

(1)在满足生产、生活要求的前提下,作到结构合理,布局整齐美观、运行经济、易于管理。

(2)施工生产设施布置应充分考虑到施工程序,减少现场临时设施的迁移次数。

(3)施工布置做到充分考虑环境保护要求以及生活、生产区的卫生、消防安全等方面的要求。

(4)施工生产、生活区设置有效的防护和排水系统,满足场地的防洪和排水要求。

(5)统筹最优原则,即在各单元均满足要求前提下,用系统分析方法求得最经济的布置方案原则。

(6)因地制宜,尽量利用己有的建筑及设施。

(7)尽量靠道路沿线布置。

(8)在选择大型机械设备的型号、数量、安装位置时,既要考虑结构施工的实际需要,同时也要兼顾经济合理。

(9)场地划分和布局要符合有关安全、防火、环保等部门规定。

3.临时设施布置(1)临时用水本工程施工用水主要为绿化种植浇灌,可以和生活用水拟考虑从租赁场地就近给水管网接入,自行集中配管到现场各用水点,并安装水表计费或条件受限时施工用水可采用酒水车。

(2)临时用电我公司将在中标后,进行临时用电专项方案的编制,对用电需求及负荷等进行验算。

道路工程施工总平面图布置方案

道路工程施工总平面图布置方案

道路工程施工总平面图布置方案道路工程的施工总平面图布置方案如下:1、施工总平面图布置及临时工程机械设备和材料将通过现有道路运输到现场。

在右半幅路施工时,先进行施工场地平整,施工范围进行吹填75cm厚粗砂,机械压实整平形成7m宽场内运输道路和施工机械行走便道。

2、生活用、办公用房等临设布置施工总平面布置综合考虑工艺特点、工序搭接等施工需要及工期要求,动态利用现有场地,以满足施工需要。

布置原则如下:1、紧凑有序,节约用地。

2、适应分阶段施工生产需要,利于施工作业。

3、尽量减少材料的二次搬运,降低生产成本。

4、尽量避免对周围环境及道路交通的干扰和影响。

5、符合安全生产、文明施工的要求,利于防火、防洪,创造一个文明施工的环境。

根据本工程的特点,临设主要采用活动板房搭设,临时设施布置在K12+160~K12+230北侧农田。

该处为项目经理部主要现场办公所在地,现场项目经理部临设设置有会议室、项目部办公室、监理办公室、试验室等办公部门,配备必备的办公设备,同时设置有宿舍、卫生间等相应的生活配套设施。

临时设施除食堂、卫生间、浴室采用砖房外,采用活动式组合板房搭设,所有临设场地外围均采用砖砌围墙进行围蔽。

所有临时设施整齐、洁净,满足文明施工要求。

临设场地硬化,铺设15cm厚4%水泥稳定石屑,临设四周设置排水边沟,生活污水接入就近的市政排污系统。

具体布置见《施工总平面布置图》。

其他设施包括:1、洗车槽:在每个工作区运输出入口设置洗车槽,槽内设置泥水沉淀池,场地内的废水经沉淀净化后排入附近市政排水管网。

所有车辆驶出场地前先冲洗干净,防止施工车辆夹带砂泥至附近道路。

2、宣传布置:在施工范围四周的适当位置张挂标语,确保施工现场旌旗招展,制造热烈的施工气氛。

在项目经理部外醒目的位置张挂平面布置图、质量保证、安全生产、文明施工管理板。

3、场地排水系统:施工场地及临设场地均设置排水边沟或截水明沟,基坑开挖时配置抽水机等设备配合排水。

施工部署及现场平面布置及施工现场总平面图布置方案

施工部署及现场平面布置及施工现场总平面图布置方案

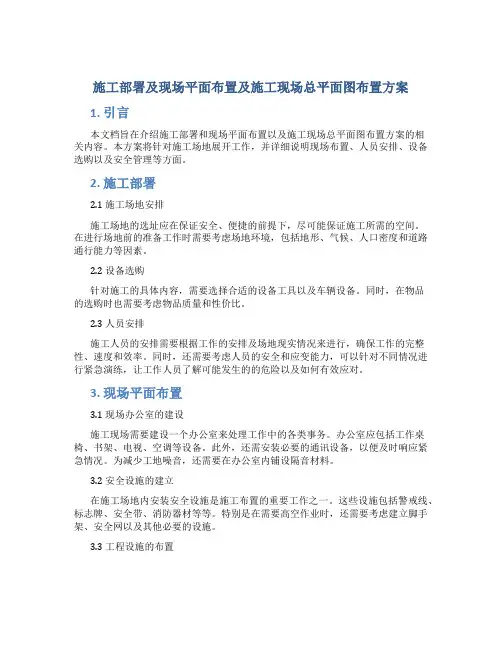

施工部署及现场平面布置及施工现场总平面图布置方案1. 引言本文档旨在介绍施工部署和现场平面布置以及施工现场总平面图布置方案的相关内容。

本方案将针对施工场地展开工作,并详细说明现场布置、人员安排、设备选购以及安全管理等方面。

2. 施工部署2.1 施工场地安排施工场地的选址应在保证安全、便捷的前提下,尽可能保证施工所需的空间。

在进行场地前的准备工作时需要考虑场地环境,包括地形、气候、人口密度和道路通行能力等因素。

2.2 设备选购针对施工的具体内容,需要选择合适的设备工具以及车辆设备。

同时,在物品的选购时也需要考虑物品质量和性价比。

2.3 人员安排施工人员的安排需要根据工作的安排及场地现实情况来进行,确保工作的完整性、速度和效率。

同时,还需要考虑人员的安全和应变能力,可以针对不同情况进行紧急演练,让工作人员了解可能发生的的危险以及如何有效应对。

3. 现场平面布置3.1 现场办公室的建设施工现场需要建设一个办公室来处理工作中的各类事务。

办公室应包括工作桌椅、书架、电视、空调等设备。

此外,还需安装必要的通讯设备,以便及时响应紧急情况。

为减少工地噪音,还需要在办公室内铺设隔音材料。

3.2 安全设施的建立在施工场地内安装安全设施是施工布置的重要工作之一。

这些设施包括警戒线、标志牌、安全带、消防器材等等。

特别是在需要高空作业时,还需要考虑建立脚手架、安全网以及其他必要的设施。

3.3 工程设施的布置工程设施布置需要考虑施工场地的主要特征,为保证工程顺利进行,需要安排好每种工程设施的布置位置以及联系方式。

布置的设施包括水电设施、厕所、桥梁等。

4. 施工现场总平面图布置方案4.1 用途总平面图是施工现场全局的展示,能够直观的体现施工场地的布局、人员分布及动线、设备设施布置情况等。

该图可以有效的帮助施工管理人员了解整个工期的施工状况,从而对工期、需求及人员需求进行细致规划和安排调控。

4.2 实现方式首先,我们需要先了解工地的布局情况,然后根据实际情况进行设计。

施工现场总平面图布置方案【范本模板】

施工现场总平面图布置方案【范本模板】

施工现场总平面图绘制方案施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置,包括:(1)施工用地范围,施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置,临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目,其建设工期往往很长。

随着工程的进展,施工现场的面貌将不断改变。

在这种情况下,应按不同阶段分别绘制若干张施工总平面图,或者根据工地的变化情况,及时对施工总平面图进行调整和修正,以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地,少占农田,使平面布置紧凑合理。

(2)合理组织运输,减少运输费用,保证运输方便通畅。

(3)施工区域的划分和场地的确定,应符合施工流程要求,尽量减少专业工种和各工程之间的干扰.(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据(1)各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件.(3)建设项目的建筑概况、施工方案、施工进度计划,以便了解备施工阶段情况,合理规划施工场地.(4)各种建筑材料构件、加工品、施工机械和运输工具需要量一览表,以便规划工地内部的储放场地和运输线路.(5)各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。

道路绿化工程现场平面图及进度计划方案

道路绿化工程现场平面图及进度计划方案

道路绿化工程现场平面图及进度计划方案一、施工现场平面布置图1、平面管理总原则根据施工总平面设计与各分阶段布置,以充分保障阶段性施工重点、保证进度计划的顺利实施为目的,在工程实施前,制订详细的机具使用、进退场计划,主材及周转材料生产、加工、堆放、运输计划,以及各工种施工队伍进退调整计划。

同时,制订以上计划的具体实施方案,严格依照执行标准、奖罚条例,实施施工平面的科学、文明管理。

由生产负责人负责总平面的使用管理,现场实施总平面使用调度会制度,根据工程进度及施工需要对总平面的使用进行协调与调整。

2、平面管理计划的制定施工平面科学管理的关键是科学的规划和周密详细的具体计划在工程进度计划的基础上形成主材、机械、劳动力的进退场布设网络计划,以确保工程进度,充分、均衡地利用平面为目标,制订出符合实际情况的平面管理实施计划。

同时将该计划输入电脑、进行动态调控管理。

3、平面管理计划的实施根据工程进度实时调整,分阶段发布平面管理实施计划,包含时间计划表,责任人、执行标准,奖罚标准。

计划执行中,不定期召开调度会,经充分协调、研究后发布计划调整。

生产负责人负责组织阶段性的和不定期的检查监督, 确保平面管理计划的实施。

二、施工现场临时设施布置A、道路1、场外道路:场外道路主要利用现有道路等作为场外道路。

2、场内道路:我公司拟按现场施工总平面图布置的道路及园路位置,尽量利用原有道路作为施工道路。

基层以塘渣填平压实,上浇150厚C15碎,随捣随抹平,并在道路边设排水沟(管)。

B、门卫:总场地拟设二个材料出入口与门卫,一个办公,生活区出入口与门卫,配置24小时值班人员,防止闲杂人员进入施工现场,以确保生产安全。

C、标牌:办公室设五牌一图等标牌和报刊画廊,使工场布置一目了然,并供职工了解社会和施工情况。

D、材料堆场场内料场均以矮墙分块隔栏,使材料堆放有序,并在每种材料旁设标志牌、指明材料品名、产地、规格及检验状态等。

E、办公、生活设施生活用房:包括项目部办公室、民工宿舍、食堂等。

施工总平面图布置说明

施工总平面图布置说明

施工总平面布置说明一、施工场地布置本标段施工区域内为农田' 旱地' 树林,场区附近有居民区。

项目经理部以租用民房为主;各施工队在现场搭建临时房屋作为驻地,钢筋加工场地及存料场地设在施工现场。

1.1项目经理部:本标段项目部共35人,拟于附近村庄租用民房300m2 作为办公及生活驻地,项目经理部设工地实验室。

「2路基施工一队:共106人,配置活动房屋350m2;在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋,布置车辆停放、维修场和其它临时设施用地。

「3路基施工二队:共106人,配置活动房屋350m2;在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋,布置车辆停放、维修场和其它临时设施用地。

「4桥涵施工队:共140人,配置活动房屋450m2;在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋,布置加工场' 预制场和其它临时设施用地。

1.5路面施工队:共176人,配置活动房屋550m2,拟在既有公路与本工程终点交叉处附近平整场地总面积3000m2,作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。

二、施工道路布置本标段交通条件较为便利,公路通往拟建线路终点,各种施工材料可由该公路运来。

由于施工现场内没有沿线路方向的道路,施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道,便道宽度4m,总长度2400mo三、' 临时水电布置本标段施工及生活用水采用从当地水网接入,全线共需接入(M00输水干管2000m, 4)50输水干管1500m。

施工用电从电网拉入,需要先同供电部门取得联系,搭设临时线路。

全线计划安装2台400KVA变压器,设置于桥涵施工队及路面施工队。

需搭设高压线路约1500m、低压线路约2000m。

另配置1台250KW发电机备用。

四、施工现场平面布置本标段工程由于施工场地的围护已由甲方搭建完成,因此我们在此不考虑围护方案。

施工现场平面布置及施工道路平面图

施工现场平面布置及施工道路平面图

施工现场平面布置及施工道路平面图第一节施工平面布置和临时设施布置【1】布置要求1、现场平面布置要求按工程实施的需要,本工程现场布置分为三个阶段:土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时,除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小,只能占用本标段范围内的临时用地,承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设,施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100%:即工地渣土100%覆盖、工地路面100%硬化、出工地车辆100%冲洗车轮、拆除房屋的工地100%洒水压尘、裸露的空地100%绿化或覆盖4、保证满足公共部位的安全和照明,通道照明符合要求,现场(包括各楼层各工作面)排水及时效,保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米,保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路,楼内竖向至少满足主体每栋号内隔层布置分配箱,容量设计要满足工程整体需要即满足各独立分包对容量的要求,并在变电站内、各电梯机房处提供临时用电,每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点,楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口,并配备相应消防器材,容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置:施工总平面图(基础阶段、主体阶段、装修阶段);施工进度计划网络图;工程施工形象进度图;质量、安全消防、文明施工管理网络图;消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架,脚手架走道外侧需设置踢脚板,高度不小于180mm,油漆颜色为红白或黄黑相间色(250mm相间),散水采用硬地坪,外设排水沟。

公路工程施工平面图布置概述

公路工程施工平面图布置概述

公路工程施工平面图布置概述施工平面图布置是根据施工过程空间组织的原则,对施工过程所需的工艺路线、施工设备、原材料堆放、动力供应、场内运输、半成品生产,以及仓库、料场、生活设施等进行空间的科学规划与设计,并以平面图的形式表达的具体成果。

一、施工平面图的作用、布置原则及依据1)施工平面图的作用正确解决各施工项目之间的时间关系和空间关系,是施工组织设计顺利实施的前提。

工程进度图解决了各个工程项目的时间关系问题,而整个工地在施工期间所需的各项设施、管理机构、永久性建筑之间的空间关系,则需用施工平面图表示。

施工平面图是整个拟建项目施工场地的总体规划布置图,是加强施工管理、指导现场文明施工的重要依据。

2)施工平面图的布置原则布置施工场地总平面图应遵循有利生产、方便生活、保护环境、安全可靠的原则,具体安排时应注意以下几点:①在满足施工要求的条件下,充分考虑自然条件的影响,尽可能紧凑布置,充分利用原有地形地物,保护环境,少占农田,降低工程成本。

②施工区、辅助生产区、生活区应合理划分和布局,从所采用的施工手段和施工方法出发,既要考虑有利于指挥和管理施工,满足工艺流程的需要,又要避免相互干扰,方便职工生活。

③施工作业场地的布置应最大限度地缩短工地内的运输距离,尽量减少物资的运输量和起重量、二次搬运和运输距离以及临时工程。

④尽量利用永久性建筑物、构筑物或现有设施为施工服务,降低施工设施建造费用,尽量采用装配式施工设施,提高其安装速度。

⑤必须符合劳动保护、安全生产与文明施工的要求,要有防洪、消防、防盗的设施。

3)施工平面图的布置依据施工平面图的布置依据主要有工程平面图,施工进度计划与主要施工方案,各种材料、半成品的供应计划与运输方式,各种临时设施的性质、形式、面积与尺寸,各加工、预制场地的规模与设备数量,设计图纸,水源、电源资料,其他有关资料。

二、施工平面图的类型及其内容1)施工总平面图(1)施工总平面图的形式施工总平面图有两种表示形式:一种是根据公路路线的实际走向按适当比例绘制的,如图7.1(a)所示,这种图形较直观,图中所绘内容的位置准确;另一种是将公路路线绘成水平直线,将图中各点的平面位置以路中心线为基准做相对移动,如图7.1(b)所示。

施工现场总平面布置方案2

施工现场总平面布置方案2

一、施工总平面布置依据1、总平面图、基础平面图、各层平面图及立面图.2、施工部署和主要施工方案.3、总进度计划及资源需用量计划.4、业主给定的施工用地范围、水源、电源位置.5、施工现场安全防火标准.6、招标文件.二、施工平面图布置原则及管理体系1、平面管理原则根据施工总平面设计及各阶段施工特点进行布置,以充分保障阶段性施工为重点,保证施工进度计划的顺利实施为目的.在项目施工前,制定详细的大型设备使用、进退场计划,主材及周转材料的生产、加工、贮存、运输计划,各施工专业队伍进退场调整计划,并制订出上述计划的具体实施方案、具体措施.对施工总平面,项目经理部进行统一策划,做到布置合理、管理有序.2、平面管理体系由一名项目生产副经理负责总平面管理.现场实施总平面管理调度会制度,根据项目进度及施工需要,进行协调和调度,总平面管理的日常工作由项目部负责,施工现场划分责任区,明确分工,定期检查考核,做到管理有序.3、基础施工平面布置基础施工阶段,施工平面任务主要是解决施工过程中各种材料、机械的停放、运输,特别安排好进出场道路的布置,此阶段为满足施工的需要,保证施工进度及施工质量,布置4台塔吊,2台混凝土地泵,施工区现场设置办公用房、并为业主、监理提供现场办公用房、电工房、木工房、标养室、模板堆场、钢筋堆场、临时材料堆场、周转材料堆场等,生活区、钢筋加工场地分段设置同时设相对固定的库房一间.4、主体结构施工平面布置主体结构施工阶段,10层以内由于基坑未回填,施工平面布置仍同基础阶段,待建建筑物周边基坑回填后应分时间段做好平面布置的调整.平面布置要体现结构脚手架的位置,沿建筑物外围增设材料场地.并将留下的车库进行施工,20层以后分别在各单元安施工电梯,插入砌体施工.5、装修施工平面布置装修施工阶段,施工平面任务主要是解决装修施工过程中装修材料、设备安装机械、设备的停放.此阶段考虑砌筑和抹灰等装修项目同时进行施工的项目量较大,在各单元分别设置1台电动升降机承担垂直运输,以保证施工材料垂直运输的需要.在现场中部、地下室屋顶设置2台500型砂浆搅拌机供应砌筑抹灰用砂浆.6、施工道路及场内外交通本项目施工场地比较窄,场内形成循环施工消防道路确有问题,与场外道路进行连通循环.为满足各阶段的施工需要,现场设2个大门,置于场地西侧和南侧,作为施工材料进场及车辆出入的通道.7、现场临建、基础设施本项目施工现场内设工地办公室、值班宿舍、小型材料库房、标养室、电工房、木工房等场地设现场东南侧规划三期地上.7.1、办公室、会议室、值班室采用二层装配式钢架板房;库房采用芯保温板,搭设一层组合式盒子房,厕所、标养室采用砖砌,具体布置见现场平面图.7.2、标养室:根据本项目建筑面积,现场砌总面积为20㎡的标养室,室内设养护间、制作间,用于混凝土及砂浆试块的制作及养护.7.3、电工房:采用夹芯保温板,搭设一层组合式盒子房.7.4、木工房:为避免木模制作、电锯、电刨等操声干扰、影响周围的正常生活秩序,木工房采用隔音材料封闭.三、材料存放及管理本项目钢筋、模板、构件、砂、石、设备安装用管材等露天堆放,设备安装用小型配件、电焊条等入库堆放,水泥存放在水泥库内.1、钢筋、模板堆场本项目所用钢筋均统一在现场钢筋加工场加工,随施工进度进场,现场内设钢筋堆场.模板堆放在场院地周围.因本项目量较大楼层高,现场内的周转材料堆放数量较多,临时施工场地狭窄基本不能达到材料周转使用,根据项目需要有计划,有组织的安排进场,尽量直接运至施工工作面.2、其他周转材料堆场包括脚手架、设备安装材料堆场,根据现场实际,在建筑物周圈安排临时性场地灵活布置.按计划依次进场,分类型码放整齐,根据需要发放使用.3、装修材料堆场装修材料堆放在结构四周靠施工电梯近的位置,根据材料特性采取相应的遮盖和保护措施.贵重及易损材料在建筑物内设专用库房进行临时存放.4、安装件堆场为便于运输及安装,在拟建筑物施工电梯附近进行集中堆放,并根据施工进度需要,按规格型号分期、分批进场.四、现场临时用地表根据结构施工及装修施工的不同需要,施工现场需临时占用部分场地用于修建临时设施及施工料场,使用面积见下表,布置位置见施工总平面图.五、场地围护及现场文明施工1、现场围护1.1、现场南、北侧均用砖砌围墙沿划定的边线搭设,东、西侧用钢管加彩钢瓦封闭.1.2、现场内所有场地按照成都市文明施工需求进行平整.所有场地沿坡向场地外侧的方向设置一定的排水坡度,场地四周设排水明沟或暗沟.2、文明施工现场设标牌、导向牌,办公室设门牌,并在显要位置设置施工图牌(一图五板,包括项目简介、项目平面图、组织机构图、工作制度、安全制度等),并严格按企业形象视觉识别规范手册进行现场CI标识;用明显的标志标定现场内和毗邻现场的所有排水口、污水管、电缆沟、市政服务设施的总管、电信电缆和光缆、高架电缆和树木等,并作好相应的保护和维护.大门及围墙亦严格按企业形象视觉识别规范手册进行现场CI标识.六、临时用水设计(一)、项目慨况中铁新城二期9#楼位于成都市龙泉区,为框剪结构,地上34层、地下为2层.建筑总高度为108m,商业D、E和9#楼建筑总面积约9万平方米,总工期为580天.(二)、编制依据1、防火规范.2、甲方提供的施工用水供水主管.3、9#楼需求的施工工期.4、给排水设计手册.5、龙泉区市政排水雨污分流的排放标准.6、成都市龙泉区安全文明施工标准.(三)、给水1、建设方提供给9#楼施工用水管径为DN80mm管压约0.3vmpa,市政供水管DN80管从一期进入我施工场地,然后分支,到9#楼施工场地,施工场地主输水管为DN50mm管.(含消防即9#楼施工现场将蓄水池水量作为消防水量后备)2、9#楼临时施工用水分成三部分:①消防用水及储备.②办公生活用水.③生产用水及临时用水.3、消防水流量必须保证单口消火栓Q消=10L/S流量的需求,供消防用水的水源是甲方提供的DN80市政供水管,该管进入我办公区后在靠近公路边安装DN100单口消火栓一个.当办公区火灾发生时利用管网压力将水龙带扣套上消防火栓放水灭火,也可作为消防车灭火水源.9#楼工作现场蓄水池安装一个单口DN100的消火栓(作为消防灭火用),当火灾发生时可先利用管网压力,水量和水泵压力水量灭火,待消防车到来时,在9#楼施工现场有20m3生产蓄水池可作为消防车灭火后备水源,因此在水池底部安装相应闸阀和单口消火栓备用,在蓄水池顶部安装浮球阀,使其长时间保证水池20m3水量,20m3水量可保证半小时单口消火栓(10L/S)灭火时间.临时配电房和发电机房分别安装悬挂2个5kg干粉式灭火器,作为临时配电房和发电机房灭火.见办公区和9#楼施工现场水电平面布置图,临时配电房,发电机房平面图4、消防供水管的管径选择:由于甲方提供的最大管径为DN80管,只有在DN80管上安装单口消火栓,用于消防灭火,也可以作为消防车接水水源.5、生产用水:由于9#楼属框剪结构,砼浇筑使用的又是商品砼,砼浇筑好后,只需要养护水量,由于工期紧只有合理调配各工种进场时间,增加每天的工作时间才能缩短工期,由此采用流水工作工艺流程,只要建筑砼养护到期砌体工人即可进场砌筑砌体,一旦有一定的砌体量,抹灰工人即可进场抹灰,找平地面,按此种工艺流程,其用水量分为:①砼养护水量②砌筑用水量③抹灰和地面找平用水量④对焊机耗水量⑤运输车辆冲洗水量5.1、砼结构的养护水量查建筑手册,砼结构的养护水量为:300L/m3根据工期安排,9#楼砼结构每天的浇筑量是52m3则每天总的砼养护水量是:(取K1=1.5,K1为时变化系数)Q1=1.5*300*52=23400L/d5.2、砌体用水量查建筑手册砌体的用水量为200L/m3,按施工组织计划9#楼每天的砌筑量为50m3则每天砌筑用水量是(取K2=1.5,K2为时变化系数)Q2=1.5*200*50=15000L/d5.3、抹灰和地面找平用水量查建筑手册抹灰和地面找平用水量为33L/m2,按施工组织计划每天地面找平和抹灰为3000m2(取K3=1.4)则每天用水量为:Q3=1.4*33*3000=13860L/d5.4、运输车辆冲洗水量按洗车场的人工洗车水量(600L/台经验数据)且每天按4台车计,则洗车每日用水量为:Q4=600*4=2400L/d5.5、对焊机耗水量查建筑手册得300L/h·台,(取K5=1.3)则对焊机每天耗水量为:Q5=300*16*1.3=6240L/d5.6、生产用水量Q=Q1+Q2+Q3+Q4+Q5=23400+15000+13860+2400+62400=117060L/d按每天2班制工作,则流量为:117060/16/3600=2.03L/S5.7、生产用水管径选择d生=√4*2.03/(3.14*1.5*1000)=41.5mm≈40mm加上现场的办公等用水量,取管径为DN50,生产用水量水管PPRDN50,在生产用水量当中,Q1、Q2、Q3为9#楼楼上用水,其余用在9#楼地面用水,楼上用水量之和为选择加压水泵的流量依据,则水泵的供水流量为:Q泵=Q1+Q2+Q3=52260L/d=0.90L/S=3.27m3/h6、9#楼楼上生产用水水泵选择:水泵管道选用DN40镀锌钢管,该管道穿过A3和A4单元水井进入各层施工用水点,水泵流量3.5m3/h水泵扬程为楼总高度h高+总损失∑h损+吸上高度h 吸+自由水压h,即:即H泵=114+15+6+6=151m水泵选型为:100QJ4-180m/40(4KW-2950)型水泵,流量(3-5m/h),蓄水池是保证水泵运行稳定以及停水保障,更主要的是9#楼施工现场的消防预备用水,在水泵屋旁修建一容量为20m3的蓄水池.20m3的蓄水池最高水位要安装浮球阀,长期保证蓄水池容量20m3,池底安装DN100的单口消防栓,便于消防车接水,20m3的蓄水量可满足10L/S消火栓灭火半小时,同时在消防车到来之前,可利用管道和水泵压力及水量灭火,蓄水池水量作为消防车灭火的后备水量.7、二十三局项目办公场地给水:9#楼施工项目部办公人员总计约80人,80人的生活用水按用水定额,查给排水设计手册可得120L/人·d,则办公生活用水总量为:(时变化系数K生=1.5)Q生=120×80×1.5=14400L/d=0.25L/S办公生活用水管径选择:d生=√4×0.25/3.14×1.5×1000≈50mm8、办公及生活区消防用水:考虑办公、生活区消防用水,则该区从市政DN80管直接接入管径也为DN80管,当DN80管接入办公生活区后在临近道路旁安装一个DN100的单口消火栓.(四)、排水:为保证现场文明施工,避免生产污水和雨水散排破坏施工环境,在9#楼施工现场的材料临时公路旁挖一条排水沟(400×400),在该排水沟的尽头,即临时公路与围墙之间筑一个沉沙池(即洗车场沉淀池),然后用潜水泵把沉砂池旁的聚水坑内澄清的水定期排往市政雨水检查井.9#楼的-2F电梯井前的集水坑的排水,用潜水泵将A1、A2、A3、A4单元电梯井前的集水坑的集水抽到B单元电梯井前的集水坑,再将B单元集水坑的水用水泵抽到洗车场的沉砂池,经沉淀后的清水排到临近的市政雨水检查井.9#楼施工现场的污水排放:目前现场的生活污水,由厕所排往已经挖好的污水池,污水池容量(暂定)90m3,待污水池装满后用排污罐车装到市政指定的地点倾倒.生活污水主要有厕所、浴室、洗漱排水,排污量查给排水设计手册,计算所得Q污=120L/d×0.8×0.7×80≈6.5m3/d,十天的污水量为65m3.如果15天清理污水池一次,则污水池容量为90m3,污水池的几何参数为长6m,宽5m,深3m,容量为90m3,污水池满后用排污罐车运到市政指定的污水排放点倾倒.同理,二十三局项目部现场办公的污水采用同样的方式处理(污水池容量为90m3).进入施工场地的车辆,出场前需到指定的车辆冲洗场进行冲洗,冲洗车辆的污水,需经沉淀池沉淀后,才能排入市政雨水检查井,沉淀池渣子满后捞到沉淀池外晾干,累计到一定量后进行处理.中铁二期一标段施工现场和二十三局项目部办公室二处的雨水有组织的排放到市政雨水检查井.生活污水经有组织的排放到污水池后,用污水罐车运到市政指定的地点倾倒.运输车辆出场前都要冲洗干净才能离场.施工场区和办公区的交通道路全部硬化且定期清扫、冲洗,做到施工场地及办公区域环境清洁卫生,促进了文明施工建设.。

施工现场总平面图布置方案

施工现场总平面图布置方案

施工现场总平面图绘制方案施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置,包括:(1)施工用地范围,施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置,临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目,其建设工期往往很长。

随着工程的进展,施工现场的面貌将不断改变。

在这种情况下,应按不同阶段分别绘制若干张施工总平面图,或者根据工地的变化情况,及时对施工总平面图进行调整和修正,以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地,少占农田,使平面布置紧凑合理。

(2)合理组织运输,减少运输费用,保证运输方便通畅。

(3)施工区域的划分和场地的确定,应符合施工流程要求,尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据(1)各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。

(3)建设项目的建筑概况、施工方案、施工进度计划,以便了解备施工阶段情况,合理规划施工场地。

施工现场总平面布置图

施工现场总平面布置图

山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处,北依经九路,东临民生大街。

项目总用地18300平方米,总建筑面积130201平方米。

本工程具体地理位置见下图13-1。

13.1 目前现状描述1)现场已拆迁完毕,工程开工后进入支护桩施工阶段2)现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。

3)现场东、西、南、北四侧均已有围墙。

4)根据答疑回复施工用电、用水自行考虑。

现场状况见图13.1。

13.2施工总平面布置的原则13.2.1总平面布置依据1)业主提供的用地范围。

2)业主提供的相关施工图纸。

3)山东省、济南市有关施工规定、规程及安全文明施工标准和规定。

4)现场踏勘情况。

5)我公司CI形象规定。

13.2.2总平面布置原则1)根据工程特点和现场周边环境的特征,充分利用现有施工现场的场地和布置,做好总平面布置规划,满足生产、文明施工要求。

2)各项施工设施布置均需要满足方便生产,有利生活,安全卫生、防火,环境保护和劳动保护要求。

3)加强现场平面布置的分阶段调整,科学确定施工区域和场地平面布置,尽量减少专业工种之间交叉作业,提高劳动效率。

4)加强平面施工的及监督整改,保证场内施工道路畅通。

5)做好现场平面布置和功能分区,对现有临建及管线进行调整。

13.3生活设施布置根据工程施工人员测算,本工程高峰施工期施工人数约为968人。

根据现场实际情况和平面总体部署,工人生活区及管理人员生活区均在场外布置,并实行公寓化管理。

13.4办公设施布置地下结构施工阶段现场办公室在场外设置,具体位置为现场西侧建筑物内,待回填土完毕后现场办公室迁至场内南侧,具体位置详见施工总平面布置图,现场办公区为两层彩钢板房,现场办公设施满足施工及公司CI要求。

13.5 生产设施布置根据总平面布置原则和现场实际生产需要,进行现场生产设施布置。

地下结构施工阶段,设置一个材料加工场,具体位置根据各施工区先后施工顺序在基坑内动态布置,待回填土完毕后现场设置三个钢筋加工场和木工加工场,现场西侧和北侧大门作为材料机械的入口,详见平面布置图。

施工总平面布置方案

施工总平面布置方案

施工总平面布置(一)施工平面布置为确保工程达到预期的质量目标,围绕本工程的工程特点、技术难度等相关技术资料,我公司从工程的整体考察与分析,施工前期部署、现场施工等方面进行了较为系统的拟制。

特别在施工前期部署及本工程材料选择方案、产品加工工艺及施工方案四个方面作了更为详尽的阐述:施工部署从工作主要从技术部署、组织人员部署、材料准备及现场临时设施布置等方面做好本工程的施工部署工作。

根据本工程实际地形情况,并本着安全、紧凑、有序的原则进行总平面布置。

(二)总平面原则、依据说明根据现场的实际情况,结合主体工程量的分布及工期要求、施工程序,进行科学合理的施工总平面布置及管理能够有效地提高生产效率,同时避免重复运输等影响工程进度的情况出现。

根据本工程的地形、地质条件及现场实际条件,进行本工程施工场地的总平面布置。

在具体布置中,利用现有的施工场地条件,合理布局,统筹安排,确保各施工时段内的施工均能正常有序进行。

临建设施布置原则上力求合理、紧凑、厉行节约、经济实用,方便管理,确保施工期间各项工程能合理有序,安全高效地施工。

本工程现场周围道路完善畅通,室外材料临时堆放场地开阔,施工用临时水电管路齐备可用。

工程的机具、设备使用一般均可随着工程进展中实际情况的改变进行调整、迁移,但在开工初进行合理的临时布置,可以减少施工过程产生不必要的间歇和产生工料的浪费。

为了确保本工程的施工质量及施工工期按合同要求圆满完成,确保业主能如期使用,实现现场指挥,及时处理各种问题,动态控制施工质量及工期,为此,我公司需要设置办公室、仓库及现场制作工棚,选择合适可用的地方设立项目经理部。

将施工区与办公区分开,保证不影响招标人正常办公。

并在进场前与业主、监理共同协商解决,并力争在施工队伍进场施工前将临时设施办好,提高工作效率。

我公司自行在场外设置临时食宿场所。

1、本工程施工现场平面布置原则如下:(1)在保证施工顺利进行的前提下尽量少占施工用地材料堆放及加工场地应现场实际情况尽量设置在建筑物内。

施工总平面图规划方案

施工总平面图规划方案

施工总平面图规划方案一、临时设施规划依据和指导思想1、本项目临时设施规划以我公司承担工程的施工范围和相关要求进行的。

暂设工程规划的主要依据为:(1)根据我公司在本工程中所承担的工程量和计划在施工过程中投入的人力、物力、机具设备以及所采取的重大技术措施和方案。

(2)根据建设单位对施工用地的统一规划现有的可用资源的具体情况。

(3)根据本工程施工总体规划的安排。

2、临时设施规划和实施指导思想本工程暂设工程的规划和实施,以满足施工生产和生活的需要为原则,在力求节约的前提下,以推行工厂化施工,加大周转效益,推行新技术和搞好现场文明施工,保证工程质量,保障职工的工作和生活的安全与方便为暂设工程规划和实施的指导思想。

在规划和实施过程中,力求快速、安全和适用,严格控制暂设规模和建筑标准以及总体投资的费用,严把质量关,以少花钱多办事、办好事为宗旨,以快速形成生活、生产能力,提高投资效益为目的。

加强组织、协调、管理,做到生产设施安全可靠,生活设施文明、方便。

二、施工现场总体布置构想1、布置原则总平面布置合理的与否,将直接影响整个施工过程的快慢和安全文明,并体现出施工管理的水平,为保证现场施工能顺利进行,并能结合现有的实际情况,确保平面原则如下:(1)满足各个施工阶段的施工要求(2)各阶段的施工布置尽量能统一,不产生多次拆、搭或易地重建。

(3)在满足施工的条件下,尽量节约施工用地。

(4)在满足施工需要的安全文明施工的前提下,尽可能减少临时建设的投资。

(5)材料堆放和加工棚尽量设置合理,减少场内二次搬运。

(6)符合施工场地内的卫生、安全、消防的规范。

(7)符合施工厂地内的用电、用水标准,合理布置,满足施工要求后尽量以节约为原则。

2、临时设施、供电、供水、堆放布置方案现场临时供电、临时供水、办公室及生活等用房、门卫、食堂、职工宿舍、办公用房、钢筋加工及堆放场、木工及模板堆放场、搅拌机等布置位置如下。

(1)现场临时供电线路利用甲方施工现场供给的电源,架设公用配电箱,采用集中管理。

施工现场总平面布置安排计划

施工现场总平面布置安排计划

施工现场总平面布置安排计划1、现场布置(1 )运输通道本工程现有的场内、场外材料运输道路完善,空间多样。

零星材料也可同时搬运,满足施工的需要。

各单位专业施工全面铺开后,现场通道较多,总体可以满足外人员、物资的运输要求。

(2)仓库布置针对外材料品种多、价值差异大,使用阶段性强的特点,以及本工程施工区的划分情况,按以下方式进行现场仓库的设置。

1)室外临时堆场:用于放置不易受外围环境影响的材料,如构件、铸件型材等,其具体位置应与业主相关单位协调确定,基本是卸货后临时堆放,会及时转运至各施工地点。

2)作业点材料堆放处:所有材料将按计划分期分批,每天用多少,进入施工现场,因本工程多、施工面积较大,为便于材料的运输及堆放以及现场的成品与半成品的加工,在施工流水作业的各施工作业点设置作业点材料堆放处。

(3)临时加工区设置工程多使用已加工的成品料,为满足工期的要求,本工程在材料选用和采购中也尽量在厂家内加工完成,现场只进行简单的加工作业,因此,在现场设置临时加工区。

(4)生活、办公设施搭建1 )生活办公设施的搭建应参考业主意见与现场实际需要情况,施工进场前可予以调整,初步设想如下:施工人员住宿区域在项目施工场地外另行考虑。

现场办公用房:为加强与业主、监理及其它各单位的协调、联系、及时了解工地情况和解决问题,现场办公室可设置在施工现场区域或室外临时设施。

临时厕所:利用总包原有的卫生设施,供工人使用,并安排专人及时清洗。

本工程安排一处临时垃圾堆放点,每天下班时安排人员将垃圾堆放点的垃圾清除出现场,做到一天一清。

2)规范施工现场各项管理工作,按照建设部安全标准化规定进行施工现场管理,确定安全文明施工。

(5)总平面管理总平面管理是针对整个施工现场而进行的管理,其最终要求是:严格按照各施工阶段的施工平面图的规划和管理,具体表现在:1)施工平面图布置具有科学性、方便性。

施工现场按照文明施工的有关规定,在明显的地方设置概况图、施工进度计划表、施工总平面图、现场管理制度、安全、生产六大纪律牌、十项安全技术措施牌、防火责任牌、安全生产纪律牌及宣传栏。

施工总平面设计方案

施工总平面设计方案

施工总平面设计方案第一节总平面图布置原则及依据一、施工总平面图布置原则1、施工平面布置充分利用现有场地和空间,精心安排,周密规划,合理布局,尽量布置紧凑,将占地范围减少到最低限度。

2、合理布置起重机械和各种施工设施,科学规划施工道路,最大限度的缩短场内运输距离,尽量降低二次运输费用。

3、采用装配式临建设施-阻燃保温板装配彩板房,提高安装速度,尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

5、设备和材料场地按照主体施工阶段为主进行平面布置,因为该阶段机械、物资投入最大,场地占用面积广。

二、施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。

2、施工部署和主要分项工程的施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

6、安全文明施工及环境保护要求。

三、施工现场平面布置任务1、施工现场根据管廊位置布置木工棚及钢筋加工棚,在空地处进行材料堆放。

2、办公生活区设置围墙及大门,十牌一图与标识、标志、CI形象等;搭设库房、食堂、厕所、浴室、以及办公及休息场所;3、接通临时水源;4、接通临时电源,网络及电话线路;四、现场道路布置原则1、以现有的场内外交通为依托。

2、各临时支线布置满足主体工程施工需要,道路宽度满足施工车辆的通行强度需要。

3、施工道路的布置方便各种物资运输及装卸,使物资转运量尽量小,转运路径尽量短。

4、在满足现场需要的情况下,施工道路总长度应尽量减少,以降低施工措施费,减少施工成本,使经济指标满足要求。

5、做好场内交通的日常维护和管理,保持道路的路况良好。

五、现场材料堆放原则1、不占正式工程位置,不影响施工,方便料具管理。

2、尽量靠近道路,方便材料运输和装卸。

3、尽量靠近起重机械,将材料一次运至作业面,减少二次搬运。

六、临时设施布置原则1、不占正式工程位置。

2、采用装配式房屋,可周转,经济实用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

道路工程施工总平面图布置方案
1、施工总平面图布置及临时工程
本工程中机械设备和材料进场通过**西路等现有道路运输到现场。

在右半幅路施工时,先进行施工场地平整,施工范围进行吹填75cm 厚粗砂,机械压实整平形成7m 宽场内运输道路和施工机械行走便道。

2、生活用、办公用房等临设布置
施工总平面布置综合考虑工艺特点、工序搭接等施工需要及工期要求,动态利用现有场地,以满足施工需要。

一、平面布置原则
1、紧凑有序,节约用地。

2、适应分阶段施工生产
需要,利于施工作业。

3、尽量减少材料的二次
搬运,降低生产成本。

4、尽量避免对周围环境
及道路交通的干扰和影响。

5、符合安全生产、文明施工的要求,利于防火、防洪。

利于创造一个文明施工的环境。

二、根据本工程的特点,我部临设主要采用活动板房搭设,临时设施布置在K12+160~K12+230 北侧农田。

该处为项目经理部主要现场办公所在地,现场项目经理部临设设置有会议室、项目部办公室、监理办公室、试验室等办公部门,配备必备的办公设备,同时设置有宿舍、卫生间等相应的生活配套设施。

临时设施除食堂、卫生间、浴室采用砖房外,采用活动式组合板房搭设,所有临设场地外围均采用砖砌围墙进行围蔽。

所有临时设施整齐、洁净满足文明施工要求。

临设场地硬化,铺设15cm 厚4%水泥稳定石屑,临设四周设置排水边沟,生活污水接入就近的市政排污系统。

具体布置见《施工总平面布置图》。

三、其它设施
1、洗车槽
在每个工作区运输出入口设置洗车槽,槽内设置泥水沉淀池,场地内的废水经沉淀净化后排入附近市政排水管网。

所有车辆驶出场地前先冲洗干净,防止施工车辆夹带砂泥至附近道路。

2、宣传布置
在施工范围四周的适当位置张挂标语,确保施工现场旌旗招展,制造热烈的施工气氛。

在项目经理部外醒目的位置张挂平面布置图、质量保证、安全生产、文明施工管理板。

3、场地排水系统
施工场地及临设场地均设置排水边沟或截水明沟,基坑开挖时配置抽水机等设备配合排水。

4、消防设施
按照消防管理规定,施工临时设施内配备足够数量的灭火器,供水管安装至临时设施附近。

5、其它标志
围蔽外侧一律设红色警示灯及照明灯,标明交通指示牌,以及安全文明施工监督公示牌。

3、供水、供电方案
3.3.1 用水量的计算
一、施工工程用水量(L/S)
本工程施工用水高峰期主要发生在新浇混凝土养护当中,由于各个工作面相对独立,因此各个工作区的用水量做单独计算,第二工作面由于包括桥梁的施工,混凝土养护用水量大,以此工区为基准进行用水量计算,其他工区根据实际施工中的工程状况进行调整。

q1=k1×Q1×N1×K2=1.05×12×0.13×1.5=2.5(L/S)
其中K1---为未预计的施工用水系数,取1.05;
Q1---每班计划完成的工程量;
N1---施工用水定额;
K2---现场施工用水不均衡系数,取1.5
二、施工现场生活用水量(L/S)
按现场高峰期人数160 人,两班制计算
q2=p1*N2*K3/(t*8*3600)=160*45×1.4/(2*8×3600)=0.18(L/S)
其中P1---施工现场高峰昼夜人数;
N2---施工现场定额取45L/人;
K3---现场施工用水不均衡系数,取1.4;
t---每天工作班数。

三、生活区生活用水量(L/S)
q3=p2*N3*K4/(24×3600)=160×100×2.2/(24×3600)=0.375(L/S)
其中P2---生活区居住人数;
N3---生活区昼夜全部用水定额取100L/人;
K4---生活区用水不均衡系数,取2.2;
四、施工现场总用水量
Q=q1+q2+q3=2.5+0.18+0.375=3.055L/S
各部位根据用水量按以下公式计算网路的管径
经计算,每个工作面用水主管采用φ50mm 镀锌钢管,并根据施工需要设置支点水阀,水阀至施工用水点采用橡胶软管连接。

3.3.2 施工用电量的计算
根据施工计划,本工程主要用电负荷高峰期发生在桩基础施工以及初期软基处理阶段。

由于各种设备不在同一时间内用,取不均匀系数为0.7,整个工程最高峰用电量p=0.7ΣPc=0.7×1186Kw =830.2Kw
3.3.3 现场水电布置
根据以上计算结果,我项目部进行水电布网。

联系水电的临时接驳点,水电的临时接驳点考虑为沿线的厂家。

施工电线采用架空布设,预留道路出口的净空满足通车的要求。

施工用水主管道采用无缝钢管埋地布设,管径为φ50mm 镀锌钢管。

支管采用软管。

由于第二工作面钻孔桩机密集,施工用电缺口较大,因此进场桩机尽量自配发电机组。

另施工现场准备5 台120kw 发电机备用,保证施工和生活用电。

附:施工总平面布置图
(略)
4、料场、仓库、车间及预制场的平面布置
一、由于本工程桥梁预制梁比较多,总共有198 片梁。

我项目部在临时设施旁边集中设置一个预制梁制作场地,在预制场内设置制梁场地与堆梁场地,同时布置钢筋加工场地和模板等材料堆放场地。

预制场占地面积为4000 平方米。

二、现场设置100t 储量的散装水泥储存塔3 座,并就近设置稳定土拌和站和碎石、砂堆放场地。

水泥级配碎石和石屑、水泥混凝土采用集中厂拌,现场设置砼集中搅拌站,搅拌机械设备用有计算自动计量装置的砼生产设备。

具体预制场布置详见《施工总平面布置图》。

5、设备、机具布置
一、所有机械设备布置和停放的原则是:不影响其它作业面的施工、不阻碍交通和方便安全文明施工管理。

二、搅拌桩机和土方施工机械根据路基施工的进度沿线布置,专门的值班人员看管。

三、吊装起重设备主要配合材料的装卸和辅助较大型设备的进退场,日常停放在项目经理部
的临时停放点处,机动候命。

四、混凝土施工的小型机械设备放置在项目部机电设备室,施工时由班组领用。

五、施工用各种运输车辆统一停放在指定的机械设备停放点,由设备组统一调配。

6、文明施工围蔽、绿化和场地硬化
3.6.1 施工围蔽
施工临设外围砌砖墙,严格按照广州市市政园林文件[2001]1273 号规定的“市政工程围蔽标准方案”围蔽。

施沿线根据施工进度采用弧形彩色镀锌压型钢板进行围敝。

3.6.2 绿化
严格按照环保和文明施工的要求,以争创“广州市安全文明样板工地”为目标,对临设内进行适当的美化绿化。

3.6.3 硬化
一、临时设施范围地面全面硬化,铺设15cm 厚4%水泥稳定石屑。

二、道路右幅路基施工沿线吹填75cm 砂垫层作为工作层,并充分压实。
