RD7000RD8000管线探测仪操作方法
RD8000管线探测仪操作规程
发射机调为相同频率，如不同则需按键将接收机调至与发射机相同频率，并调节发射机输出大小。
RD8000探管操作：
1）直连法：按将发射机与接收机频率均调为8KHz，并确定为探测管道模式。
②按键，将接收机调为波峰波谷模式。
③按键，将发射机增益调至合适大小，一般发射机增益调至50%。
④将发射机放置管道正上方，与管道保持平行。
⑤手持接收机，距离发射机20米以外，在管道上方横切管道，根据罗盘箭头指向，找到信号最大处，即为管道位置。
2）感应法：①按键将发射机与接收机频率均调为33KHz，并确定为探测管道模式。
②按键，将接收机调为波峰波谷模式。
③按键，将发射机增益调至合适大小，一般发射机增益调至50%。
④将发射机放置管道正上方，与管道保持平行。
⑤手持接收机，距离发射机20米以外，在管道上方横切管道，根据罗盘箭头指向，找到信号最大处，即为管道位置。
3）对测出的管道位置做好标记，并对测量结果（管道埋设）、测量时间、地点、管道名称做好详细记录。
RD8000管线定位方法
管线上的电流会随着离发射机的距 离衰减。衰减率由管线类型和土壤 状况决议。
电流测量
电流测量的优势：
管线密集区域识别上目的管线 。
提供管线绝缘状况的资料。
在管线密集区域用峰值照应识 别目的管线能够出现错误。
电流方向
管线密集区域识别上目的管线的有 效方法。
用直连法施加信号。电流向分 开发射机的方向活动。
有些信号会流〔感应〕到临近的管线上 。
经过对比接纳机上的箭头的方向就可以 识别出目的管线。
A型架测破损点的原理
区分管线与电缆探测
无源信号
1.电力信号 50/60Hz
2.无线电信号 14 -- 26 kHz
管线走向
确定管线位置后转动接纳机，留意 观察读数的变化。
• 轻: 1.87kg -28% • 运用电池少; 2 D-cells • 运用寿命长： • IP55防水目的 • 全新外形设计 – 完全平衡的
设计 • 超大屏显，即使在阳光直射
下，显示清楚
罗盘
集成于显示屏，显示 管线方向，使操作人 员将管线仪放在正确 的位置上，停止准确 测量。 当管线仪放在 管线的正上方，并和 管线成直角时，才显 示深度，由此防止测 量误差。
Centros™ 中央处置器 Compass 罗盘 TruDepth™真深
RD8000PDL
电力 / 无线电 24 种自动频率 –
ELF, 440, 560, 570, 577, LF,680, 760,
800, 8K,
9.8K, 33K, 65K, 83K, 131K, 200K
CD pairs; 220, 256, 280, 285C,o3m2p0a,ss3罗4盘0,
RD8000 使用手册
RD8000 使用手册RD8000 使用手册1.产品概述1.1 产品简介1.2 产品特点1.3 适用场景2.快速上手2.1 系统要求2.2 准备工作2.3 启动和关闭设备2.4 主要功能介绍3.设备配置3.1 连接外部设备3.2 设置功能参数3.3 进行固件升级4.扫描模式4.1 普通扫描4.2 快速扫描4.3 高精度扫描4.4 扫描结果分析5.定位功能5.1 实时定位5.2 历史定位5.3 巡检定位5.4 异常定位6.维护与保养6.1 维护工作注意事项 6.2 设备保养方法6.3 故障排除与解决7.安全事项7.1 安全警示标识7.2 使用时的注意事项 7.3 电池使用与维护7.4 泄露电流处理8.常见问题解答8.1 常见问题及解决方法9.附件9.1 用户手册（附带电子文档）9.2 产品规格书9.3 维修手册注释：1.RD8000: 一种工业级地下管线探测仪器，用于定位和跟踪地下设施及相关管道。
2.普通扫描：通过使用特定频率和信号发送和接收技术对地下管线进行定位和扫描。
3.快速扫描：采用自动频率选择和快速扫描技术，可以快速确定地下管线的位置。
4.高精度扫描：利用高精度信号处理和定位算法，能够提供更精准的地下管线位置信息。
5.实时定位：通过实时跟踪和定位功能，用户可以实时获取管线的位置信息。
6.历史定位：记录和保存之前的扫描结果，可以进行回放和分析。
7.巡检定位：用于检查管道系统中的故障点，提供快速定位和修复方案。
8.异常定位：通过分析管道系统的异常信号，快速找出故障点。
9.维护工作注意事项：用户在使用设备时需要注意的维护事项和预防措施。
10.设备保养方法：对设备进行日常保养的具体步骤和方法。
11.故障排除与解决：针对常见故障进行排查和解决的方法和步骤。
本文档涉及附件：1.用户手册（附带电子文档）2.产品规格书3.维修手册本文所涉及的法律名词及注释：无。
RD8000管线探测仪使用方法
RD8000 管线探测仪使用方法RD8000管线探测仪RD8000性能点：1、符合人机工程学原理的设计：RD8000手感轻盈、外形美观、重心平衡、工作省电，完全符合人机工程学原理。
IP54防水指标可确保RD8000在任何潮湿环境下使用。
接收机和发射机都配有超大、超清晰LCD显示屏，背景灯可保证在任何环境下清晰显示信息。
直观、便捷的界面可以使操作人员轻松使用任何功能。
接收机和发射机表盘上的图标形象直观。
2、Centros中央定位处理器：通过三十多年设计研究经验的积累，使英国雷迪公司在管线定位仪设计和生产方面拥有了大量专利。
五十多项软、硬件专利表明了我们不断进取的决心。
Centros专利化中央定位处理器就是英国雷迪公司几十年研究的结晶。
Centros大大提高了定位的准确度、测量结果的可重复性及仪器的响应速度。
它具有强大的信号滤波和分析能力，即使在强干扰环境下也可进行准确定位。
Centros是任何其他管线仪都无法比拟的定位引擎。
3、eCAL网上标定：网上标定是英国雷迪公司的专有技术。
设备不需返厂，就可进行标定。
这就确保管线仪能始终达到出厂时的标定要求。
网上标定成功后，用户可直接打印标定证书。
4、峰值距离箭头：使用左右箭头和不同音频，为操作人员指出管线中心线位置。
箭头越远，离目标管线的距离越远。
5、iLOC(无线连接)iLOC是接收机和发射机之间的蓝牙连接，它大量节省了操作人员的工作时间，减轻了操作人员的工作强度。
操作人员可使用iLOC的独特功能遥控发射机，从而节省来回行走时间，可以将更多的时间用来探测。
iLOC的操作距离最远可达800米。
6、SurveyCERT(测绘应用平台)SurveyCERT提供了信息共享的平台，可将探测信息导入第三方应用系统进行审核、分析和出具报告等。
RD8000可存储1000条定位记录。
使用蓝牙连接，可将数据及时传送到PC或PDA，并使用SurveyCERT图形软件实时审视。

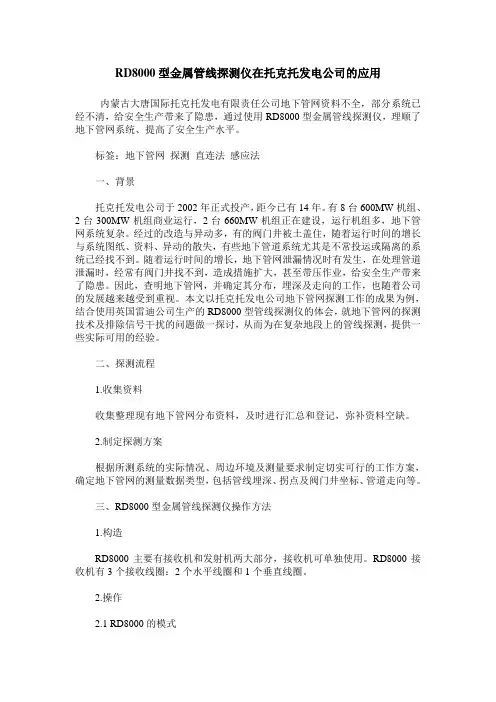

RD8000型金属管线探测仪在托克托发电公司的应用
RD8000型金属管线探测仪在托克托发电公司的应用内蒙古大唐国际托克托发电有限责任公司地下管网资料不全，部分系统已经不清，给安全生产带来了隐患，通过使用RD8000型金属管线探测仪，理顺了地下管网系统、提高了安全生产水平。
标签：地下管网探测直连法感应法一、背景托克托发电公司于2002年正式投产，距今已有14年。
有8台600MW机组、2台300MW机组商业运行，2台660MW机组正在建设，运行机组多，地下管网系统复杂。
经过的改造与异动多，有的阀门井被土盖住，随着运行时间的增长与系统图纸、资料、异动的散失，有些地下管道系统尤其是不常投运或隔离的系统已经找不到。
随着运行时间的增长，地下管网泄漏情况时有发生，在处理管道泄漏时，经常有阀门井找不到，造成措施扩大，甚至带压作业，给安全生产带来了隐患。
因此，查明地下管网，并确定其分布，埋深及走向的工作，也随着公司的发展越来越受到重视。
本文以托克托发电公司地下管网探测工作的成果为例，结合使用英国雷迪公司生产的RD8000型管线探测仪的体会，就地下管网的探测技术及排除信号干扰的问题做一探讨，从而为在复杂地段上的管线探测，提供一些实际可用的经验。
二、探测流程1.收集资料收集整理现有地下管网分布资料，及时进行汇总和登记，弥补资料空缺。
2.制定探测方案根据所测系统的实际情况、周边环境及测量要求制定切实可行的工作方案，确定地下管网的测量数据类型，包括管线埋深、拐点及阀门井坐标、管道走向等。
三、RD8000型金属管线探测仪操作方法1.构造RD8000主要有接收机和发射机两大部分，接收机可单独使用。
RD8000接收机有3个接收线圈：2个水平线圈和1个垂直线圈。
2.操作2.1 RD8000的模式RD8000接收机有峰值模式、宽峰模式、谷值模式和示踪探头模式四种信号定位模式。
通过定位模式键可对不同的定位模式进行切换，以满足不同管线条件的要求。
2.1.1峰值模式峰值模式同时采用2个水平线圈接收水平管线磁场信号，定位信号为下水平线圈与上水平线圈接收的管线磁场强度的差值信号，具有条形图信号、数字信号和声音信号三种信号响应。
RD7000操作手册
境使用。和信号夹钳一样， RD7000可以兼容 RD4000所有听诊器。 将听诊器插入接收机的附件插口。接收机将自动识别听诊器，同时删除无关
的定位频率。 探头为内置电池供电的发射机，可以有效地定位非金属管道。 RD7000PL，
DL，和 TL可以探测各种探头频率，包括 flexisondes和 P350flexitrax™爬行器发 射的频率。（请登录 网站获取其它英国雷迪产品信息。）
7
注意！在对 RD7000进行操作之前请阅读此章节。
开启系统接收机和发射机由电池供电。将高品质的 D型镍氢电池或碱性电池装 入接收机和发射机的电池舱。您也可以使用电源或通过雷迪适配器使用车载电源对 发射机进行供电。按压电源开关键２秒钟打开接收机或发射机。
注意：系统开机后，快速按压电源开关键可以进入接收机或发射 机菜单。
本手册方便携带，仅供参考使用。要获取详细说明，请参考 RD7000操作手册， 可从 网站进行下载。要下载手册请进入资料区（资料区位于 首页菜单），然后进入管线定位仪一项，选择用户手册，点击 RD7000操作手册的 链接。
在线用户手册资料库同时包含 SurveyCERT™（测绘应用平台）和 eCAL™（网 上标定）的链接。
在任何情况下雷迪公司均不承担任何直接的间接的特殊的偶然的相应而生的或者惩罚性补偿费包括利润损失不论其是否基于保修合同侵权行为或者任何其它法律理论
RD7000 地 下 管 线 探 测 仪 用户操作手册
英国雷迪公司
前言
关于本操作指南
本手册提供 RD7000接收机和发射机的基本操作指南。在开始对 RD7000进行 操作之前，请完整阅读本操作指南。
5
6
发射机功能
1. 防水键盘 2. LCD.液晶显示屏 3. 可拆卸附件盒。
管道探测仪使用方法
管道探测仪使用方法
管道探测仪使用方法：
①开始之前确保仪器电量充足附件齐全检查发射机接收机工作状态；
②根据待测管道材质深度选择合适频率通常塑料管选用低频金属管高频；
③将发射机连接到管道接入点如消防栓阀门井等地确保良好电气连接；
④发射机开机设置所需频率及功率级别按下测试按钮开始向管道输送信号；
⑤操作员手持接收机沿预计管线走向缓慢行走注意保持天线垂直地面；
⑥接收机会接收到从地下管道反射回来的信号强度指示条显示信号强弱；
⑦当信号强度达到峰值时表明接收机位于管道正上方此时标记当前位置；
⑧继续沿管线方向行走重复峰值定位过程直至完成整段管线轨迹描绘；
⑨遇到交叉路口或分支时可采用扇形扫描法确定正确走向避免误判；
⑩在复杂环境下利用频率切换功能排除干扰源锁定目标信号源；
⑪探测完毕后关闭发射机接收机断开与管道连接整理设备恢复现场；
⑫数据记录非常重要需详细记下探测路线信号强度变化情况为日后参考。
新一代管线探测仪RD7000RD8000
> > >
电量管理
• 最大限度节省发射机用电，大大延长电池寿命
>
SideStep™ （边频微调） 边频微
• 在有高电磁干扰的情况下，操作人员可调节主 动频率，进行准确定位。 (适用于 Tx3B 和 Tx10B t发射机)。
发射机遥控休眠和开机 射机遥控休眠和开
• 延长发射机电池寿命
报警模式
• 当地面阻抗急剧变化时，发出警报。 • 提醒操作人员接收机和发射机之间的连接中 断。
产品特点
> 峰值 / 距离箭头
> 使用复杂的峰值和谷值天线组合，从 而进行箭头指示定位。 > 箭头的长度显示距管线的距离。 > 声音指示管线仪在管线的哪一侧。
你来熟练技巧 我们更新技术
Radiodetection:-commercial in confidence. Unauthorised disclosure or copying of this document or any part thereof is prohibited
>
>
你来熟练技巧 我们更新技术
Radiodetection:-commercial in confidence. Unauthorised disclosure or copying of this document or any part thereof is prohibited
产品特点
> 罗盘
新一代管线探测仪
RD7000 / RD8000
产品介绍
到底是什么 新 RD7000 和 RD8000 到底是什么?
• 全新的高性能管线定位仪。 • 两个系列： RD8000 全功能管线仪 RD7000 行业专用管线仪 • 完全代替 RD4000 全系列产品，包括SL, DL, TL, PL, PXL, PDL
RD8000 使用手册
RD8000 使用手册RD8000 使用手册1. 介绍RD8000 是一款用于地下管线定位和检测的专业设备。
本手册将详细介绍 RD8000 的安装、操作和维护等方面的内容。
2. 系统要求2.1 硬件要求- RD8000 主机- 探头和信号发生器- 计算机和相应的连接线2.2 软件要求- RD8000 管理软件3. 安装3.1 准备工作- 确保所有设备和配件齐全- 将主机和其他设备连接好- 插入软件安装光盘，并按照指引完成软件安装3.2 硬件安装- 将探头和信号发生器连接到主机上- 确保所有连接线牢固可靠4. 操作指南4.1 主机启动- 按下电源按钮启动主机- 等待系统启动完成4.2 功能选择- 使用主机上的触摸屏或按钮选择相应的功能模式- 根据实际需求选择定位、检测等功能4.3 参数调整- 根据具体情况调整探头和信号发生器的参数- 考虑地下管线材质和距离等因素进行设置5. 数据解读5.1 定位数据- 根据主机上显示的定位数据，判断地下管线的准确位置- 考虑信号强度、方向等因素进行判断5.2 数据处理- 使用 RD8000 管理软件进行数据处理- 导出、保存、打印等操作6. 维护与故障处理6.1 维护- 定期对设备进行检查，确保工作正常- 清洁设备，防止灰尘和污垢积聚6.2 故障处理- 根据主机显示的故障信息进行判断解决- 如有需要，联系售后服务进行修复7. 附件本文档涉及的附件详见附属文件列表。
8. 法律名词及注释8.1 法律名词- 地下管线：根据国家法律规定，地下埋设的管道或电缆等- 管线定位：通过使用专业设备准确定位地下管线的过程8.2 注释- RD8000：一种使用于地下管线定位和检测的专业设备的名称。
RD8000 管线仪使用参考手册3.0
infeng® 英凤科技
目录 1
RD8000 管线仪用户使用参考手册
3.13 音讯……………………………………………………………………………………13 3.14 背光……………………………………………………………………………………13 3.15 发射机输出功率………………………………………………………………………13 3.16 增压功能………………………………………………………………………………14 3.17FREQ……………………………………………………………………………………15 3.18 导线信号夹钳图标……………………………………………………………………15
7.3 追踪………………………………………………………………………………………27 7.4 精确定位…………………………………………………………………………………27 7.5 扫描和搜索………………………………………………………………………………28
第 8 节 深度和电流读数……………………………………………………………………31
第 6 节 iLOCM™…………………………………………………………………………………22
RD7000RD8000管线探测仪操作方法
键即可进入发射机功率控制菜单TXOUT，通
过菜单操作选择设定发射机发射功率，然后再退回到TXOUT菜单，
再次长按接收机 退出TXOUT菜单，最后，短促按压 遥控
改变发射机功率状态。
你来熟练技巧 我们更新技术
RD8000接收机和TX发射机菜单 操作方法简介
③。短暂按压 设置信息
键，即可将接收机上的频率
个区域进行网格搜索。
当接收机的响应增大指示有管线 存在时停下来
可以探测到的管线：电
力线，电讯线，良导
电金属管。
你来熟练技巧 我们更新技术
2。1).有信野号源施细加外查： 施工测量---有源精测
❖❖❖
123A。 。 。。首 夹 感发选 钳 应射为 法 法机直工连作法模，式直选连取原法则中：又首推双端连接法。
你来熟练技巧 我们更新技术
③。正确野的读外数--施--A字工架的测方向量---A字架 （1） 接地棒（黑色接头）。 （2） A字架绿色脚钉。 （3） 接收机（面向绿色脚钉）。 （4） 故障点。 （5） 发射机连接电缆金属护层（红色接头)。
你来熟练技巧 我们更新技术
④野。外A字施架工电缆测破量损点--A定字位原架理测：量原理
你来熟练技巧 我们更新技术
野外施工测量---有源精测 2.)有源定位及追踪管线方法 ①峰谷值法定位管线：
寻找管线
确定走向
精确定位
你来熟练技巧 我们更新技术
野外施工测量---有源精测 3。管线深度的测量---直读 法测量三步曲：选点---》 测量---》验证
远离管线弯头
远离旁侧管线
要有足够的管线电流
将发射机放在地上的一个非金属物体上（如：纸箱），并且 远离任何地下管线。打开发射机电源，确保发射机未连接任何附 件并且在感应法工作模式下，当放在纸箱上时，发射机至少离开 地面0.5米。 拿着接收机，机身保持水平并且指向发射机的前部， 离发射机前部的距离大概5米。
7 RD8000使用培训
RD8000管线探测仪
培训教程
、交流电压问题；
接收机
接收机操作界面
发射机
发射机键盘
发射机屏幕图标
五、工作频率—被动频率
管道携带的50-120Hz信号
管道上携带的VLF无线电信号
五、工作频率—主动频率
通过发射机发射检测信号到管道上。
水平激励：向目标管加载信号
感应模式
不要在离发射机10米以内使
用接收机。
在这个离以内接收机可能接收到
直接从发射机发射出来的信号
（一次场）。
将接收机指向发射机，如响应增
大，减小输出功率或远离发射机。
若响应减小，则表示接收到的是
管线上信号。
信号频率越高，感应效果越好，信号衰减幅度越大，传输距离越短
d
目标管线位置
深度测量的注意事项
不要在弯头和三通附近测深
至少离开弯头或三通五步
在用感应法施加信号测深时，至少
要离开发射机30步。
这样可以消除
发射机一次场的影响。
RD8000接收机和TX发射机菜单操作方法简介-测厚仪
野外施工测量---有源精测
3。管线深度的测量---直读法
测量三步曲：选点---》测 量---》验证
远离管线弯头
远离旁侧管线
要有足够的管线电流 测量深度准确性的验证：
远离发射机
远离深度突变之处
1。多测量几次，看测量重复性如何。在已知深度点上做测量验证。 2。把接收机从地面提高0.5米/18英寸重复进行深度测量检查可疑的深度测量。如果测量到的深度 增加的值与施工测量—无源扫测
1。无源扫测
a.POWER方法 b.RADIO方法
将接收机调到电力（Power）模 式。 将灵敏度调到最高，当遇到信号 响应时调低灵敏度，使响应保持在 表头刻度范围之内。 沿网格状的路线走动，走动时应 保持平稳，接收机的天线的方向保 持与走动的方向一致，并且与可能 被横过的管线成直角。 当接收机的响应增大指示有管线 存在时停下来
RD8000接收机和TX发射机菜单操作方法简介
②。按压 ③。按压 ④。按压
键可进入子菜单 键可确认选择并退出子菜单 键可选择菜单项或修改菜单项
三。接收机操作拾遗： ①。长按接收机 键即可切换为深度显示或电流显示。
②。长按接收机
键即可进入发射机功率控制菜单TXOUT，通
过菜单操作选择设定发射机发射功率，然后再退回到TXOUT菜单， 再次长按接收机 退出TXOUT菜单，最后，短促按压 遥控
RD8000接收机和TX发射机菜单操作方法简介
一。RD8000接收机键盘和TX发射机的键盘：
二。菜单操作方法概要： ①。短促按压电源键 可打开或关闭菜单 你来熟练技巧 我们更新技术
Radiodetection:-commercial in confidence. Unauthorised disclosure or copying of this document or any part thereof is prohibited
管线探测仪RD-8000和PL-960仪器操作
日本富士PL-960仪器操作
（1）发射机和接收机仪器界面
（2）发射机操作步骤
1.安装发射机的电池（注意电池安装的正负极）
2.点击一下“on/off开关按钮”，打开发射机主机
3.看屏幕上电池电量，如果显示电池电量为空则立即关机换电池
4.设置发射机频率和工作模式:
5.
（3）接收机操作步骤：
1.给接收机安装电池（注意电池安装的正负极）
2.点击一下“on/off开关按钮”，打开接收机主机
3.进行“频率调节”和“模式调节”
4.接收机模式选择“直接法和感应法”仪器显示
5.管线探测的界面显示（常用极大值法）
6.沿着垂直于管线方向行走，当仪器显示“条状柱和数值”最大时可以确
定管线就在仪器探测点的下方
7.将找到的管线点位做好标记
8.完成每天的工作量和任务后，关闭仪器点击“开关机按键”
9.取出仪器的电池，将仪器放置于安全、干燥地方。
英国雷迪RD-8000仪器操作
（1）RD-8000的仪器操作界面
（2）安装发射机和接收机的电池（注意电池安装的正负极）
（3）分别打开发射机和接收机点击“on/off开关键”2秒
（4）调节发射机的“频率F”和模式，通过“上下键”加“频率键F”进行调节（5）一般感应法模式下建议使用高频，因为高频更容易感知导体信
直连法（使用低频探测要求电流≥70Ma, 电阻<30）
感应法（一般65KHz;干扰地区83 KHz；山地地形特别复杂地区131 KHz或200 KHz）加钳法（多用于光缆线探测 8 KHz；在环境干扰多的地方可以用33 KHz）。
管线探测仪操作规程
管线探测仪操作规程一、简介管线探测仪主要用于埋地金属管线外防腐层状况综合评价，并根据检测结果对防腐层破损严重的管段进行精确“漏点”定位。
二、操作规程及注意事项1.操作规程（1）准备工作检查仪器电源是否充足，附件是否齐全。
探测之前应先研究一下现场。
井盖，路灯和一切指示有直埋管道和电缆的标志都应考虑在内。
（2）发射机操作A、按ON/OFF开机B、连接好连接电缆，红色接管线，黑色接地（离管线几步远）C、按MODE键此键选择工作方式或频率：CD（电流方向），LF（低频），8K（8KHZ），33K （33KHZ），65K（65KHZ），USER HZ（用户频率），FF NORMAL（常见故障查找），FF BOOST（增强故障查找），MULTI（多频率），CONNECT 24V（24伏连接），CONNECT 50V（50伏连接）。
每按一次MODE键，指示旗标都会围绕上述功能移动一格。
此时旗标是闪烁的。
D、按SELECT键在选择好所需的功能或频率后，按此键，使闪烁的旗标持续显示，输出信号。
E、按UP及DOWN键UP是信号电平增加键，DOWN是信号减少键。
按这两个键增加或减少电流。
在选择了24伏连接时，会显示一个有四级电流调整的阶梯图，继续按UP键，液晶显示器上会转换到50伏连接，阶梯图仍有四级。
F、A.V.O键按一次此键显示所连管线电压，按第二次显示负载电阻，按第三次发射机返回缺省方式同时显示输出电流。
按住LINE键显示所连管线的管线电压或电阻。
感应方式无此功能。
（3）接受机操作A、按开/关键调试好发射机后，按开/关键开机。
隔5分钟后会自动关机，按除开关键的任意键可再延长5分钟时间。
B、按工作方式键调试到与发射机信号匹配的工作方式。
按此键可在功能中选择，方法与MODE 键相同。
C、手持接受机垂直地面并与管线成90度沿管线方向追踪目标管线。
可选择峰值或谷值响应定位。
峰值是电流信号最高代表是管线位置，谷值是电流信号为0代表管线位置。
管线探测仪的操作流程.DOC
管线探测仪的使用流程一．检测前的准备工作：暗管探测仪的工作原理如下图1所示，天线向下发射电磁波，当电磁波在土壤介质中传播遇到暗管时就会产生反射，反射波被接收天线接收到，随着水平距离的变化，在采集的图像中就会产生双曲线的典型数据。
通过其工作原理可以解读出以下信息，这也是暗管探测仪在检测前所要准备的工作：1． 暗管探测仪的天线必须横切暗管，才能够采集到有效数据。
所以在检测前首先推断暗管的走向并制定测线的位置，一般要求测线应在2条以上，这样不但可以确定暗管的走向，又可以排除干扰目标的影响。
必要时应布置网格测线。
2． 影响暗管探测仪的探测深度的最主要因素就是土壤的衰减量，电磁波在潮湿的土壤和粘土中急剧衰减，所以在一些较潮湿的环境下如潮湿的草地，我们建议在冬天进行检测。
因为冬天土壤较干燥并且冻土的衰减小，在这种环境下进行检测会取得较好的探测效果。
3． 暗管探测仪的天线为地面耦合天线，天线只有在紧贴地面的情况下才能够得到较好的检测效果，所以在检测前应平整被检测场地，其平整程度应能够使仪器平稳通过。
二．检测过程：LTD-2202暗管探测仪使用方便，简单易用，其检测步骤如下：1. 按照使用说明书，将暗管探测仪组装起来，开启主机的电源键，当采集界面打开后推动推车就可以进行检测。
2. 观察采集到的数据，当出现如图1所示的双曲线反应时即是管线，这时回退推车，当光标在双曲线顶点时，天线的中心位置就是管线的位置。
可以通过深度标尺确定暗管埋设深度。
针对贵单位现场环境特殊情况列出以下解决方案：1.在不平整草地作业可将仪器小车拆除改为手拉方式进行检测。
2.在较为特殊的地形下可搭接木板等非金属材料的平面物体，保证检测仪器顺利通过。
3.根据具体的场地环境制定特定的检测方案。
图1 暗管目标的雷达回波图象 Tx--发射天线 Rx —接收天线 天线运动距离 回波时间 目标深度 层状介质界面 暗管 偏平目标。
RD8000探管仪
注
意
1、在使用过程中首选直连法 次选夹钳法 再选感应法
2、使用感应法时不要在距离发 射机10米内使用接收机。
因为在这个距离以内接收 机可能接收到直接从发射机发 射出来的信号。
3、夹钳法是给目标管线施加信号的一种 很方便的方法，使用该方法时要注意 a.连接好夹钳后打开发射机电源 b.目标管线两边必须接地 c.不要在没有绝缘的电导体上使用夹钳 法 d.给金属管道使用夹钳法时要注意绝缘 法兰或绝缘接头，在没有电流回路的管 段施加信号是没有效果的
成都华润燃气工程有限公司
雷迪8000 探测技术概述
工程技术中心
RD8000探测管道的几种方法
1、直连法 2、夹钳法 3、感应法
1.直连法
2.夹钳法
3.感应法
峰值法定位原理
当水平线圈轴线与通电导线垂直且处于通电导线正上 方时，水平线圈信号最强。
水平磁场分布
峰值法定位
峰值响应
59
86
48
零值法定位原理
在管线正上方，垂直安装的线圈响应最小。
垂直磁场分布
谷值响应
45
零值法定位
9
45
旁侧干扰对管道定位的影响及其的注意事项
不要在弯头和三通附近测深，至少离开弯头或三通 五步；不要在井盖上方读取埋深值。
70﹪法测量深度
80.0 56.0
100% 70%
这个方法在磁场变形严重，旁侧管线影响比较大时使用
复杂环境下管线探测方法与技巧
2、平行管线和交叉管线的探测
两根平行管线用改变发射机接线方式将接地线接在目标 管线的一边（见图1），减少发射信号与非目标管线的偶合。 对于三根以上平行管线、交叉管线和上下重叠管线，可采用 回路接地法探测（见图2）。
RD8000地下管线探测技术S讲解
1831年法拉第发现电磁感
应现象
Michael Faraday 1791 - 1867
© Radiodetection 2000
地下管线探测的历史
1910年最早将电磁感应用于地下管线探测
© Radiodetection 2000
地下管线探测的历史
1976年英国Electrolocation公司（雷迪公司前身）生产出
2002年英国雷迪公司推出RD4000地下管线探测仪。
© Radiodetection 2000
RD4000的技术先进性
• 1、继承了RD系列仪器的优点，是RD400的改进型 • 2、是目前世界上最先进的管线定位仪 • 3、具有INTERNET互联网接入功能——网上诊断 、网上升级、网上下载频率 • 4、超强的发射功率——10W，探测得更深 • 5、增加了单线圈功能，探测得更深
© Radiodetection 2000
方法技术
• 红外线成像
• 地下管线与周围土壤的温 度不同。 • 该技术在排水管道漏点定 位方面有专业的应用。也 可以用于供热管道的漏点 定位。
© Radiodetection 2000
方法技术
• 扎探
• 最原始的探测方法，还 不能称其为技术。 • 操作简单是其唯一的优 点。
© Radiodetection 2000
地下管线探测的历史
1994年英国雷迪公司推出RD400PXL/PDL2地
下管线探测仪。
© Radiodetection 2000
地下管线探测的历史
1997年英国雷迪公司推出RD400PDL-4地下管
线探测仪。
© Radiodetection 2000
地下管线探测的历史
RD8000 使用手册(详细)
RD8000英国雷迪精确定位管线仪2008790/RD8K-OPMAN-ENG/01RD8000 Operation Manual i前言警示！发射机可以输出具有致命性电压。
往管道和线缆上加载信号时，必须谨慎。
警示！此仪器没有得到在有害气体环境中使用的认证。
警示！取出发射机电池盒之前，先关闭设备，并断开连线。
警示！RD8000可探测到几乎所有地下导体，但是有些物体不发射可探测到的信号，因此RD8000探测不到这些导体。
有些带电电缆，RD8000在电力模式下也探测不到，请谨慎使用。
电池警示！碱性电池在最大输出功率下长时间使用会发热。
更换电池时，请小心。
废旧电池处理请遵照你所在的国家、城市和公司的要求处理镍镉电池。
特殊蓝牙Bluetooth® 通知RD8000 接收机和发射机包含Class 1 Bluetooth® 设备在操作（某些产品）时发射无线信号。
在蓝牙配对、发送iLOC™无线指令、发送SurveyCERT™测绘数据时，蓝牙天线应离身体至少20厘米。
图2.2指示天线的位置。
无线技术使用合规使用iLOC™无线技术应符合国家电信法规规定。
请咨询本国政府。
感谢您购买英国雷迪公司RD8000管线定位仪。
RD8000使用最先进的管线探测技术、设计轻盈、外形符合人机工程学原理。
使用前，请仔细阅读此手册。
此手册信息在发布时，内容正确。
英国雷迪公司会不断对产品进行改进。
英国雷迪公司保留改变产品的权力。
请联系英国雷迪公司或本地代理商查询RD8000的最新产品资料以及其它产品系列，也可访问英国雷迪公司网站 。
一般性管线定位仪的探测效果会受到旁边的金属和过往的车辆的影响。
请在这些物体一米至两米外测量深度和电流读数。
RD8000进行了IEC 801-2标准的测试，静电放电不会对RD8000以及其他管线定位仪造成永久性损坏。
但是在极端情况下，产品可能会暂时无法工作，遇此情况，请先关机后再开机，如果机器依然无法正常工作，那么，请卸下电池，等几秒钟后再装入电池，然后开机即可恢复正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a.发射机： 打开发射机电源，再按电源开/关键选择菜单，按向上箭头或向下 箭头键选择“FAULTFIND”模式，再按电源开关键确认，这时，显 示FaultFind屏幕，表明故障查找信号已经施加到电缆上。按上/下 箭头选择100%“Boost”(加强模式)或50%“Normal”(标准模式)。
个区域进行网格搜索。
当接收机的响应增大指示有管线 存在时停下来
可以探测到的管线：电
力线，电讯线，良导
电金属管。
你来熟练技巧 我们更新技术
2。1).有信野号源施细加外查： 施工测量---有源精测
❖❖❖
123A。 。 。。首 夹 感发选 钳 应射为 法 法机直工连作法模，式直选连取原法则中：又首推双端连接法。
你来熟练技巧 我们更新技术
野外施工测量---有源精测 2.)有源定位及追踪管线方法 ①峰谷值法定位管线：
寻找管线
确定走向
精确定位
Hale Waihona Puke 你来熟练技巧 我们更新技术
野外施工测量---有源精测 3。管线深度的测量---直读 法测量三步曲：选点---》 测量---》验证
远离管线弯头
远离旁侧管线
要有足够的管线电流
❖ ❖❖❖❖
B123。。。。当 当 当频行所 所 进率祥选测 测 行查取管 管 未精原线 线 知查则电 电 区。：连 连 域通 通 普性性查很不时好好，时时首，，先最只用好能高频用用感低高应频频法。。进行探察，再 用低频直连法进
❖ ❖❖❖
C。发感 少发的应 对射管模 非机线式 目位方置工 标向选作 管一择时 线致：， 的，发 激并射发且机。使应感发根应射据模机目式置标工于管作要线时激的，发大应的致尽管走量线向放正放置上置发方发射。射机机使，其并手尽柄量与减要激
需要采用50%法的 几个情况： 1。直读法测深结果
不对。 2。直读法测深时提
示出错。 3。峰值响应显示管
线两测磁场不对 称
你来熟练技巧 我们更新技术
野外施工测量---有源精测 -粗 略 的 深 度 校 正 检 查方法
①。已知点对比 给一条已知深度的管线施加发射机信号。 对管线进行精确定位并按深度键。 对比接收机的深度读数和管线的真实深度 ②。地面检验
③。按压 ④。按压
操作方法简介 键可确认选择并退出子菜单 键可选择菜单项或修改菜单项
三。接收机操作拾遗：
①。长按接收机
键即可切换为深度显示或电流显示。
②。长按接收机
键即可进入发射机功率控制菜单TXOUT，通
过菜单操作选择设定发射机发射功率，然后再退回到TXOUT菜单，
再次长按接收机 退出TXOUT菜单，最后，短促按压 遥控
RD8000接收机和TX发射机菜单 操作方法简介
RD7000/RD8000 菜单操作方法简介
你来熟练技巧 我们更新技术
RD8000接收机和TX发射机菜单 一。RD8000操接收作机方键盘法和简TX介发射机的键
盘：
二。菜单操作方法概要： ①。短促按压电源键
可打开或关闭菜单
你来熟练技巧 我们更新技术
②R。D按压800键0可接进入子收菜单机和TX发射机菜单
你来熟练技巧 我们更新技术
改变发射机功率状态。
你来熟练技巧 我们更新技术
RD8000接收机和TX发射机菜单 操作方法简介
③。短暂按压 设置信息
键，即可将接收机上的频率
发往发射机，就可以让发射机与接收机频率设 置始终一
致，从而实现接收机对发射机的遥控控制。
你来熟练技巧 我们更新技术
野外施工测量
第六部分 野外施工测量简介
你来熟练技巧 我们更新技术
远离发射机
远离深度突变之处
测量深度准确性的验证：
1。多测量几次，看测量重复性如何。在已知深度点上做测量验证。
2。把接收机从地面提高0.5米/18英寸重复进行深度测量检查可疑的深度测量。如果测量到的深度 增加的值与接收机提高的高度相同，表示深度测量是正确的。
你来熟练技巧 我们更新技术
野外单施天工线测50%量法-：--有源精测
野外施工测量—无源扫测 1。无源扫测 a.POWER方法 b.RADIO方法
对管线进行精确定位，并标志管线的位置，追 踪该管线直到离开要搜索的区域。然后继续在区 域内进行网格式的搜索。 在有些区域内，可能存在50/60HZ电力信号的干
扰，把接收机提高至离开地面5厘米（2英寸）并
将接收机调到电力（Power）模 式。
将发射机放在地上的一个非金属物体上（如：纸箱），并且 远离任何地下管线。打开发射机电源，确保发射机未连接任何附 件并且在感应法工作模式下，当放在纸箱上时，发射机至少离开 地面0.5米。 拿着接收机，机身保持水平并且指向发射机的前部， 离发射机前部的距离大概5米。
打开接收机电源。选择与发射机选择的频率相同的感应频率。 在接收机上选择发射探头模式。 按接收机上的深度/电流测量键。 用卷尺测量接收机底部与发射机中心之间的距离。对比用卷尺测 得的距离与接收机的深度读数。
将灵敏度调到最高，当遇到信号 响应时调低灵敏度，使响应保持在 表头刻度范围之内。
沿网格状的路线走动，走动时应 保持平稳，接收机的天线的方向保 持与走动的方向一致，并且与可能 被横过的管线成直角。
继续进行搜索。 如果接收机有无线电（Radio）探测模式，将接收 机调到无线电（Radio）模式。把灵敏度调到最高 ，重复上面的网格搜索和精确定位，标志管线位 置和追踪所有管线。 在大多数区域（不是所有区域），无线电（Radio ）模式可以探测到不辐射电力信号的管线，使用 无线电（Radio）和电力（Power）两种模式对一
野外施工测量---A字架 5。目标管线的破损点检测方法： 故障查找模式（FF模式）----用于电缆破损点的查找和精确 定位 ①1。。在准进备行工故作障：定位--前--，配请合先A将字电架缆上的所有人为接地解除。 2。连接好导联线或CD夹钳。 3。使用VΩ功能确认电缆故障 ----电阻小于2兆欧姆。
如果接收机上的深度读数与卷尺测量的距离之间的差异小于总 距离的10%，该深度读数可以认为是准确的。
你来熟练技巧 我们更新技术
4野。目标外管线施的识工别方测法 量---有源精测
直连法或夹钳法工作时，目标管线上测得的电流
①。管线电流识别法： 值最大
*旁侧管线上的你来电熟流练来技源巧：感应和低阻回流
我们更新技术
