随着人们对电力需求的依赖,柴油发电机组越
来越成为应急备用电源的首选。而且,发电机组的
容量也随之越来越大,有时单台发电机组已经不能
满足需求,必须要有两台或两台以上的柴油发电机 组并联使用才能满足负荷的需要。那么,什么时候
需要多大的发电机组,几台并机该如何确定呢? 发电机组容量与台数应根据应急负荷大小和
投入顺序以及单台电动机最大启动容量等因素综
合确定。当应急负荷较大时,可采用多机并列运行, 机组台数宜为 2~4 台。当受并列条件限制,可实施
分区供电。当用电负荷谐波较大时,应考虑其对发
电机组的影响。
在方案初步设计阶段,柴油发电机容量可按配
电变压器总容量的 10%~20%进行估算。在施工设计 阶段,可根据一级负荷、消防负荷以及某些重要二
级负荷的容量,按下列方法计算的最大容量确定: 1)按稳定负荷计算发电机组容量;
2)按最大的单台电动机或成组电动机启动的
需要,计算柴油发电机容量;
3)按启动电动机时,发电机母线允许电压降计
算发电机组容量。
3、当有电梯负荷时,在全电压启动最大容量笼
型电动机情况下,发电机母线电压不应低于额定电 压的 80%;当无电梯时,电动机可采用自偶
降压启动方式。
4、多台柴油发电机组并机时,应选择型号、规
格和特性相同的发电机组和配套设备。
柴油发电机组与市电并联方案
柴油发电机组与市电并联方案
根据院方需求将柴油发电机组输出电力与市电并联运行，现在我方提出3种工作模式以供参考：
1、发电控制模式
柴油发电机组输出设定的有功功率、无功功率或功率因数。
说明：发电控制模式是指发电机组输出功率是个恒定值，无论负载需求功率大小，发电机组输出功率不变。
2、市电控制模式
设定市电带载功率值，超出市电功率设定值的部分由柴油发电机组带动。
说明：此模式与发电控制模式相反，市电带载功率是个恒定值，当负载功率大于市电带载功率设定值时，发电机组开始起动合闸工作，带动超出部分功率；反之，当负载功率小于市电带载功率设定值时，发电机组分闸停止工作。
3、负载接收模式
根据起动指令，柴油发电机组起动成功后，将市电功率全部转移到发电机组侧，然后断开市电；反之，将负载再转移回市电侧，断开发电机组，再正常停机。
说明：计划市电在某个时间不能够正常供电时，在断电前将柴油发电机组起动，并将负载全部转移到发电机组侧；市电恢复时，将负载再转移回市电侧，断开发电机组，正常停机。
上述3种工作模式只能选择一种，工作模式选择需要通过软件设定才能完成。
此方案的选用郑州众智HGM9520控制模块和2套MVS 12N 3F203空气断路器及连接母排组成，电气原理图如下：。
并机控制系统方案

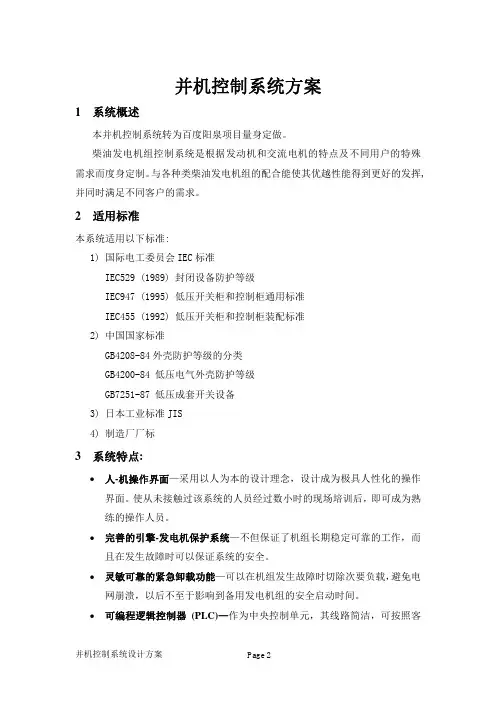

并机控制系统方案1系统概述本并机控制系统转为百度阳泉项目量身定做。
柴油发电机组控制系统是根据发动机和交流电机的特点及不同用户的特殊需求而度身定制。
与各种类柴油发电机组的配合能使其优越性能得到更好的发挥,并同时满足不同客户的需求。
2适用标准本系统适用以下标准:1)国际电工委员会IEC标准IEC529 (1989) 封闭设备防护等级IEC947 (1995) 低压开关柜和控制柜通用标准IEC455 (1992) 低压开关柜和控制柜装配标准2)中国国家标准GB4208-84外壳防护等级的分类GB4200-84 低压电气外壳防护等级GB7251-87 低压成套开关设备3)日本工业标准JIS4)制造厂厂标3系统特点:•人-机操作界面—采用以人为本的设计理念，设计成为极具人性化的操作界面。
使从未接触过该系统的人员经过数小时的现场培训后，即可成为熟练的操作人员。
•完善的引擎-发电机保护系统—不但保证了机组长期稳定可靠的工作，而且在发生故障时可以保证系统的安全。
•灵敏可靠的紧急卸载功能—可以在机组发生故障时切除次要负载，避免电网崩溃，以后不至于影响到备用发电机组的安全启动时间。
•可编程逻辑控制器 (PLC)—作为中央控制单元，其线路简洁，可按照客户的不同需求灵活改变控制方式，有效的增减各种功能。
•世界名牌控制器、保护器模块—可靠性高且维护方便。
•独立操作系统—组成系统的各控制柜均可独立工作，任何一台机组或控制柜发生故障时都不会影响到整个系统的操作。
•全手动控制系统—在自动控制系统之外，具备独立而完善的全手动控制系统。
当自动系统发生故障时，也可以保证机组能够正常工作。
•数据/控制接口—提供RS485 数据/控制接口，通过使用Modbus协议能够方便地与客户进行远程监控网络对接，实现远程数据的采集和监控。
亦可根据客户要求提供0-20mA、4-20mA、0-5V 的模拟输出。
4系统组成并机控制系统由1套集中式“并联主控制柜”和8个带有“并机控制模块”的随机安装的并机分控柜组成，机组并车控制模块和控制系统采用原装进口数字化模块。
柴油发电机组并网方案

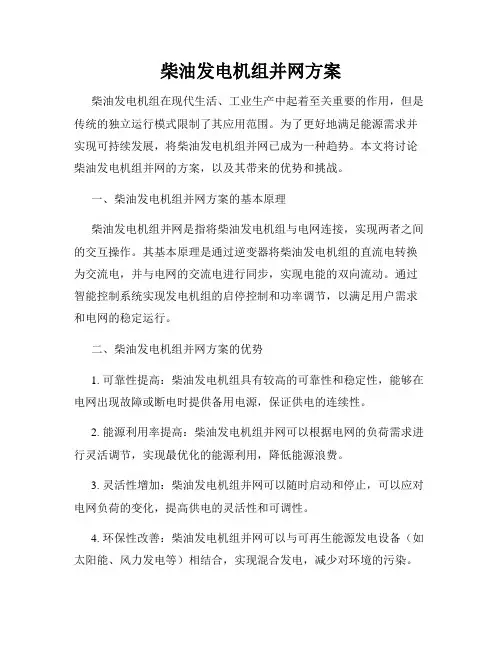

柴油发电机组并网方案柴油发电机组在现代生活、工业生产中起着至关重要的作用，但是传统的独立运行模式限制了其应用范围。
为了更好地满足能源需求并实现可持续发展，将柴油发电机组并网已成为一种趋势。
本文将讨论柴油发电机组并网的方案，以及其带来的优势和挑战。
一、柴油发电机组并网方案的基本原理柴油发电机组并网是指将柴油发电机组与电网连接，实现两者之间的交互操作。
其基本原理是通过逆变器将柴油发电机组的直流电转换为交流电，并与电网的交流电进行同步，实现电能的双向流动。
通过智能控制系统实现发电机组的启停控制和功率调节，以满足用户需求和电网的稳定运行。
二、柴油发电机组并网方案的优势1. 可靠性提高：柴油发电机组具有较高的可靠性和稳定性，能够在电网出现故障或断电时提供备用电源，保证供电的连续性。
2. 能源利用率提高：柴油发电机组并网可以根据电网的负荷需求进行灵活调节，实现最优化的能源利用，降低能源浪费。
3. 灵活性增加：柴油发电机组并网可以随时启动和停止，可以应对电网负荷的变化，提高供电的灵活性和可调性。
4. 环保性改善：柴油发电机组并网可以与可再生能源发电设备（如太阳能、风力发电等）相结合，实现混合发电，减少对环境的污染。
三、柴油发电机组并网方案的挑战1. 网络安全风险：柴油发电机组并网需要通过通信网络与电网连接，存在网络安全风险，需要进行合理的网络安全保护措施。
2. 系统管理复杂：柴油发电机组并网需要配备智能化的控制系统，对系统的监测、运行状态、维护等方面的管理提出更高的要求。
3. 可再生能源的影响：柴油发电机组并网需要与可再生能源设备协同运行，但可再生能源的波动性可能对柴油发电机组的运行产生影响。
4. 成本问题：柴油发电机组并网需要投入一定的设备和系统成本，对电网进行改造和升级，增加了整体的投资成本。
四、柴油发电机组并网方案的应用场景1. 居民小区：柴油发电机组并网可以为小区提供备用电源，在电网断电时保障住户的正常用电需求。
柴油发电机组并网方案
柴油发电机组并网方案1. 引言柴油发电机组是一种常见的备用电源设备，主要用于供电不稳定或没有电网覆盖的地区。
然而，随着能源利用效率的提高和环境保护意识的增强，越来越多的人开始探索柴油发电机组与电网的并网方案，以实现能源的高效利用和减少对环境的影响。
本文将介绍柴油发电机组并网方案的原理、关键技术和应用场景，以供读者参考。
2. 柴油发电机组与电网的并网原理柴油发电机组与电网的并网是指将柴油发电机组输出的电能与电网相连接，并实现双向能量交换的过程。
其主要原理如下：•同步并联：柴油发电机组的输出电压、频率和相位需要与电网保持一致，才能实现并网。
因此，在并网过程中，需要通过控制柴油发电机组的调速系统和电压调整系统，使其与电网保持同步运行。
•功率调整：柴油发电机组与电网并网后，根据电网的负荷需求调整出力。
通过控制柴油发电机组的燃油供给系统和发电机的励磁系统，可以实现对柴油发电机组的功率调整。
•保护机制：柴油发电机组与电网并网时，需要具备一定的保护机制，以应对电网故障或柴油发电机组故障。
常见的保护机制包括过电压、欠电压、过频率、欠频率等保护。
3. 柴油发电机组并网方案的关键技术为了实现柴油发电机组与电网的高效并网，需要掌握以下关键技术：•自动同步技术：自动同步技术是保证柴油发电机组与电网同步并网的关键技术之一。
通过自动同步装置，可以实现柴油发电机组与电网的快速、准确的同步。
•功率调整技术：柴油发电机组与电网并网后，需要根据电网负荷的变化调整功率输出。
功率调整技术可以根据电网的需求及时响应并调整柴油发电机组的出力。
•保护装置技术：柴油发电机组与电网并网时，需要具备相应的保护装置，以保证并网过程的安全。
常见的保护装置包括过电压保护、欠电压保护、过频保护、欠频保护等。
•通信技术：柴油发电机组与电网的并网需要实现双向能量交换和信息交互，通信技术在其中起到关键作用。
常见的通信技术包括以太网、Modbus通信协议等。
4. 柴油发电机组并网方案的应用场景柴油发电机组并网方案在以下场景中得到了广泛应用：•微电网系统：柴油发电机组与电网的并网方案可以用于微电网系统中，通过柴油发电机组的并网，实现电网负荷的平衡，提高电网的稳定性和可靠性。
柴油发电机并机系统介绍
油机并联运行模式举例
两台机组假设长行功率为800kW, 参数设置如下：
➢ 1#机组额定功率800kW，优先级别1 ➢ 2#机组额定功率800kW，优先级别2
启动储备功率启设为1600kW 启动储备功率停设为1600kW 运行储备功率启设为200kW（25%额定功率） 运行储备功率停设为120kW（15%额定功率）
柴油机组并机方案
系统示意图
系统说明
机组配置的并车控制屏间以CAN工业总线进行通信， 完成主备控制及并车控制（自动同步、分配负载）功能， 同时，如用户配电系统实现负载的自动切换，则该系统即 为无人值守形式，控制系统预留有通信接口，系统中的机 组可通过一台计算机以直连、拨号、INTERNET等多形 式进行监控。
两台油机主备运行模式
两台油机主备运行用于负荷较轻时，通过机组配置的监控并车控 制屏设置系统工作于主备运行状态。当市电停电、缺相、电压过高或 过低、频率过高或过低等故障时，市电检测器向系统发出市电故障触 点，设置为主机的柴油发电机组确认后延时5秒（0-1小时可调）后自 动启动，15秒后向负载供电，如运行中的主机故障，立即断开输出开 关，并向备用机组发出启动命令，备用机组在15秒后向负载供电；当 市电恢复正常后，按照市电优先原则，用户低压配电端将负载转换回 市电带载，空载运行的机组经5分钟（0-1小时可调）冷却停机延时后 进入备用状态。
油机并联运行模式举例
4. 给机组加载至681kW（85%单台额定功率以上）&;单台机组容量800kW，2#机 组不会退出；
5. 逐步给机组减载至600kW （75%单台额定功率）以下， 因负载600kW +运行储备功率停120kW =720 kW<1#机 组容量800kW，2#机组将所带负载平稳转移至1#机组后 解列，并经冷却延时后停机；
柴油发电机组自动并机并网系统方案精
柴油发电机组自动并机并网系统方案精东莞XX公司柴油发电机组自动并机并网系统方案发电机充电器、发电机控制器、发电机调压板（电压调节器、数字AVR、电子调速器等发电机配件厂家柴油发电机组自动并机并网系统方案一、环境条件与系统参数1.极限最高温度：70摄氏度IEC60062.极限最低温度:-25摄氏度IECXXX相对湿度:25摄氏度时95%4.海拔高度:2000米内5.抗震能力：地震烈度8度6.输入电压:40VAC-600VAC7.输入电流:5A8.最大输入电流：4倍额定电流长期20倍额定电流0秒9.编程继电器:8A250V10.工作电源:8-36VDC25W测量精确度:1.0IEC60682.防护等级:面板IP52整体IP20IEN609、功能描述1.并机系统概述并机系统用于柴油发电机组的自动化并联和并网运行，配合主控柜可实现无人值守运行方式，满足自动启动、自动并联和并网输出的功能，总共4台0KV800KW发电机组独立运行或者并联于气机母排运行。
主控制柜可延伸监测和控制范围，包括自动加油系统工作状态、液位、故障信号、进排风系统、远置冷却系统、断路器状态、断路器告警，具有第3方通信接口，提供Modbus通信协议或者TCP通信，远距离传输采用光纤通信模组。
本方案为独立电站设计，无电网电压情况下，可根据主发电机运行情况、电力参数等外部因素来调整发电机组的运行状态，当紧急情况或需要发电机组运行时并机系统自动投入运行，可实现系统内任意台或者多台发电机组并网使用，主控柜实现并联系统集中监测和运行逻辑处理，共同完成自动投入，自动负载均分，自动撤出，支持加载斜坡和卸载斜坡功能，和自动冷却停止的控制，系统时间和定时器时间可根据使用情况和项目要求随意设定。
如原理图所示，发电机组运行于独立的母排，通过两端的母联开关与号、2号气机母排连接，当所有气机都停止运行后，发电机组做孤岛运行，独立为母排供电；当任意一台气机投入运行，并网系统自动判断并网运行，母排上的0KV发电机组，可同时或者部分并联于母排上运行，共同分担母线的负荷；目前提供4台机组,预留台发电机组接口，包括并机柜控制回路、主控柜连接回路、高压开关柜控制及母排回路。
柴油发电机如何实现并机发电机
7、能够与ATＳ柜联合运用，市电来后,机组主动延时切除,负载转到市电端;市电毛病时,机组自发动，负载转到发电机端。这其间的变换中,市电总是优先的。
发电并网都需要什么设备?就是从发电机组出来到国家电网中间的过程
发电机发出的电一般是3－10ＫV。这个电压如果在附近有用户，且电压等级合适,直接向用户供电也可以;但一般情况下电力用户均比较远，大机组容量大,发出的电多,要向远方传输，就必须并网;小机组容量小，要保证电压和频率的稳定,也要并网;且我国规定,供电营业区专营，电厂要经过供电企业才能售电,就也必须先并网,将电统一输送出去;
7)负载分组控制(可选项):多台机组在并机运行时,如其中一台机组故障，ＰLC负载分组控制系统会立刻卸掉所设定的次要负载，保证其它运行的机组有足够的功率为主要负载供电。
一、把每台发电机上安装的电压互感器二次侧电压引到整步表上,能过转换开关实现对并机条件的监视,就能并上了。
二、并机条件:
１、电压相等;
２、频率相同；
3、相位相同；
满足以上三个条件就能实现并机。
三、发电机(英文名称:Geneｒａtors）是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。发电机在工农业生产、国防、科技及日常生活中有广泛的用途。
发电机组并机的基本过程
玉柴发电机组并机基本功能:1)手动开机。
2)同步显示。
３)自动同步检测。
4)自动并机,可通过设定相关参数,机组根据负载载功能：多台机组在并机运行时，如其中一台机组需切出运行,该机组会自动将负载逐渐转移到其它机组，在负载接近为0时(大小可调），自动分闸。
柴油发电机并机方案
柴油发电机组并机方案东莞团诚自动化设备有限公司是一家与新加坡力可赛（LIXISE）的合资公司。
新加坡力可赛在并机技术上处于国际先进水平，尤其是柴油发电机组自动并机技术非常成熟，其核心模块采用自主研发的LXC9510专用并机控制模块。
力可赛人凭借积累的大量柴油发电机组成功并车并机方案和经验，能根据客户需求，设计出最经济最合理的发电机组并机方案。
一、LXC9510控制器并机系统功能：1.系统组成：发电机系统包括2台辛普森柴油发电机组，1个并机柜和1个并机汇流输出柜组成。
LXC9510发电机组并联控制器ARS485通讯电缆分合闸控制分合闸控制ABB空气断路器柴油发电机组B 柴油发电机组A至用户负载LXC9510发电机组并联控制器B（Diesel generators and machine program ）由“LXC9510控制器”构成的并机系统示意图并机系统组成：由LXC9510控制器构成的并机控制屏、并机汇流输出柜及PLC负载分组控制系统（可选单元）、燃油自动补给系统（可选单元）组成，2台机组相应配一个并机输入柜。
并机柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构视具体工程而定。
2.并机系统的特点、功能和适用范围：2.1并机系统的自动程度高，机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行，令发电供电系统实现无人监管。
2.2并机系统工作状况稳定，操作人员容易掌握使用方法。
2.3全面的保护功能：逆功率保护、过流保护（由断路器和MICROPRO I完成）、发电机组故障分闸保护、超载保护、电压故障保护、急停功能。
2.4基本功能：a)手动开机。
b)同步显示。
c)自动同步检测。
d)自动并机，可通过设定相关参数，机组根据负载的大小自动投入运行或切出。
e)自动平衡分配功率。
f)自动切出卸载功能：多台机组在并机运行时，如其中一台机组需切出运行，该机组会自动将负载逐渐转移到其它机组，在负载接近为0时（大小可调），自动分闸。
柴油发电机并机技术解决方案
柴油发电机并机技术解决方案Modified by JEEP on December 26th, 2020.柴油发电机并机技术解决方案一．发电机组并列运行的条件是什么发电机组投入并列运行的整个过程叫做并列。
将一台发电机组先运行起来，把电压送至母线上，而另一台发电机组启动后，与前一台发电机组并列，应在合闸瞬间，发电机组不应出现有害的冲击电流，转轴不受到突然的冲击。
合闸后，转子应能很快的被拉入同步。
（即转子转速等于额定转速）因此发电机组并列必须具备以下条件：1.发电机组电压的有效值与波形必须相同.2.两台发电机电压的相位相同.3.两台发电机组的频率相同.4.两台发电机组的相序一致.二、什么叫发电机组的准同期并列法怎样进行同期并列准同期就是准确周期。
用准同期法进行并列操作，发电机组电压必须相同，频率相同以及相位一致，这可通过装在同期盘上的两块电压表、两块频率表以及同期表和非同期指示灯来监视，并列操作步骤如下：将其中一台发电机组的负荷开关合上，将电压送至母线上，而另一台机组处在待并状态。
合上同期开头，调节待并发电机组的转速，使它等于或接近同步转速（与另一台机组的频率相差在半个周波以内），调节待并发电机组的电压，使其与另一台发电机组电压接近，在频率与电压均相近时，同期表的旋转速度是越来越慢的，同期指示灯也时亮时暗；当待并机组与另一台机组相位相同时，同期表指针指示向上方正中间位置，同期灯最暗，当待并机组与另一台机组相位差最大时，同期表指向下方正中位置，此时同期灯最亮，当同期表指针按顺时针方向旋转时，这说明待并发电机的频率比另一台机组的频率高，应降低待并发电机组的转速，反之当同期表指针按逆时针方向旋转时，应增加待并发电机组的转速。
当同期表指针顺时针方向缓慢旋转，指针接近同期点时，立即将待并机组的断路器合闸，使两台发电机组并列。
并列后切除同期表开关和相关的同期开关。
三、在进行发电机组的准同期并列时，应注意什么准同期并列是手动操作，操作是否顺利与运行人员的经验有很大的关系，为防止不同期并列，下列三种情况不准合闸。
柴油发电机组的并网运行技术说明
柴油发电机组的并网运行技术说明随着能源需求的不断增加，柴油发电机组已经成为了现代社会不可或缺的一种发电设备。
在柴油发电机组的使用过程中，如何保证其正常的并网运行，成为了一项重要的挑战。
本文就柴油发电机组的并网运行技术进行详细的说明。
一、柴油发电机组的基本原理柴油发电机组是利用柴油机的燃烧功率，通过发电机将机械能转化为电能的一种设备。
其基本构成部分为柴油机、发电机和控制系统。
在柴油机的燃烧室中，柴油与空气混合后点火燃烧，燃烧产生高温高压气体推动活塞运动，从而驱动发电机旋转，最终产生电能输出。
二、柴油发电机组并网运行的意义柴油发电机组并网运行，指的是将发电机组输出的电能平稳地接入电网并实现稳定运行。
其意义在于，能够充分利用电能资源，实现发电系统的灵活运行，为电网稳定运行保驾护航。
同时，柴油发电机组并网运行还可以实现负荷均衡，避免因电网负荷需求波动而导致的电力中断问题。
三、柴油发电机组并网运行的技术要求1. 并网电压、频率一致性要求高。
当柴油发电机组接入电网后，其输出的电能必须符合电网的要求，电压和频率一致性是关键。
这就要求柴油发电机组的控制系统具备精准的调节能力，以保证发电机输出电压和频率与电网保持一致。
2. 并网切换需具备很高的可靠性。
在柴油发电机组并网运行过程中，可能会发生电网突然中断的情况，这时候可以通过柴油发电机组快速切换为自备电源，以保证电网系统的连续供电。
因此柴油发电机组并网切换的可靠性是非常重要的。
3. 接地保护应到位。
为了保证柴油发电机组并网运行的安全，必须对接地保护进行到位设置。
在柴油发电机组的电源线路上应设置接地保护开关，当出现过电压或接地故障时能够及时断电，从而避免对设备和人员的伤害。
四、柴油发电机组并网运行的注意事项1. 控制系统稳定性。
柴油发电机组的并网运行最关键的就是控制系统的稳定性。
因此在使用过程中，应定时对控制系统进行维护和检查，确保各项参数调节正常，发电机组能够正常进行输出电能。
发电机发电并网步骤(精)
广西来宾东糖纸业有限公司发电机发电并网步骤及方式方式一，就地自动同期并网EDH采的同期投入/切除”信号为发电机指挥信号屏上的准备并网”信号，为长闭信号，由气机控制台了消除。
发电机在点火给定励磁之后，并网步骤如下：1、保证10.5KV II段母线有电压，即要保证AH41、AH16开关在合位，手车位置在工作位置;AH20开关在合位,AH20、AH21柜手车在工作位置。
AH31柜开关在分位,手车处于工作位置。
2、向EDH发出准备并网同期投入”请求,此时发电机信号柜上准备并网信号指示灯”应点亮。
3、E DH收到请求后,在确定所有工作准备好之后，发出可以并网”信号,此时主控楼同期屏上可以并网信号灯”应该点亮。
4、此时将同期屏上远方就地把手”打到就地位置，合闸方式选择把手”打到自动位置。
然后按下“1发电机同期请求按钮”此时同期屏上运行侧电压表、频率表，待并侧电压表、频率表应有显示。
此时应该观察仪表显示然后转换屏上的“ 1发电机跳压把手” “ 1发电机调速把手”使仪表显示尽量相同，然后测量手动测量运行、系统两侧电压大小，相位，频率（就是合相。
方法是：用万用表测量KA102的5和7（即A相电压,KA102的6和8（即B相电压，正常万用表显示应为05、待仪表显示得值相差不大后，并确认运行侧与待并侧的电压满足并网三要素之后，按下同期屏上就地自动执行按钮”启动主控楼同期屏同期程序,NAS-965同期装置运行并自主根据系统侧与运行侧电压、频率比较来进行调节,发出合闸脉冲，合闸成功后完成并网，完成之后同期装置及屏柜仪表会自动停电请现场执行人员检查并确认。
方式二，就地无压并网，此种并网方式是在发电机不运行的情况下完成并网的。
EDH采的同期投入/切除”信号为发电机指挥信号屏上的准备并网”信号,为长闭信号，由气机控制台了消除。
发电机在点火给定励磁之后，并网步骤如下：1、保证10.5KV II段母线有电压，即要保证AH41、AH16开关在合位，手车位置在工作位置；AH20开关在合位,AH20、AH21柜手车在工作位置。
柴油发电机组并联运行.课件
contents
目录
