控制系统状态空间分析的 MATLAB 设计
用MATLAB分析状态空间模型
可由下列命令输入到MATLAB工作空间中 去 >>num=[1, 5];den=[1,2,3,4,5];G=tf(num,den) Transfer function:
s+5 ----------------------------s^4 + 2 s^3 + 3 s^2 + 4 s + 5
2、状态空间模型的输入
Ax Bu x y Cx Du
>>A=[a11,a12,…,a1n;a21,a22,…,a2n;…;an1, …,ann]; >>B=[b0,b1,…,bn]; >>C=[c1,c2,…,cn]; >>D=d; 构造状态空间模型 >>ss(A,B,C,D)
例2.7.2 双输入双输出系统
2.25 2.25 x 0.25 1.25 0 0 y 0 2 0.5 4 2 4.25 1.25 0.25 x 2 0.5 1.25 1 1.75 0.25 0.75 0 0 1 x 0 2 5 1.25 6 4 u 2 2
Transfer function: s^2 - 3 --------------------s^4 - 5 s^2
同理由ss()函数可立即给出相应的状态空 间模型。
例2.7.4 考虑下面给定的单变量系统传递 函数 3 2
s 7 s 24 s 24 g( s ) 4 s 10 s 3 35 s 2 50 s 24
x1 x2 x3 x4 y1 0 0 0 1 y2 0 2 0 2 d= u1 u2 y1 0 0 y2 0 0 Continuous-time model.
matlab状态空间表达式的解
标题：MATLAB状态空间表达式的解析一、概述MATLAB是一种非常常用的数学软件，用于分析、设计和模拟动态系统。
在控制系统理论中，状态空间表达式是描述线性系统动态行为的重要方法。
本文旨在介绍如何使用MATLAB对状态空间表达式进行解析和分析。
二、状态空间表达式简介状态空间表达式是一种描述线性时不变系统的数学模型。
通常由状态方程和输出方程组成。
状态方程描述了系统的演化规律，而输出方程则描述了系统状态和输出之间的关系。
三、MATLAB中的状态空间表示在MATLAB中，状态空间表示可以使用ss函数进行表达。
该函数的输入参数包括系统的状态方程系数矩阵A、输入矩阵B、输出矩阵C 和前馈矩阵D。
四、求解状态空间表达式1. 稳态响应分析在MATLAB中，可以使用sys = ss(A,B,C,D)定义一个状态空间模型，然后使用step(sys)绘制系统的阶跃响应曲线。
通过阶跃响应曲线可以分析系统的稳态性能。
2. 传递函数表示使用tf(sys)可以将状态空间表示转换为传递函数表示，这样可以更方便地分析系统的特性。
3. 稳定性分析使用eig(A)可以计算状态方程系数矩阵A的特征值，从而判断系统的稳定性。
如果系统的所有特征值都是负实数，那么系统是稳定的。
4. 频域特性分析使用bode(sys)可以绘制系统的频率响应曲线，这样可以分析系统在不同频率下的特性。
五、应用实例以电机控制系统为例，假设系统的状态空间表达式为：A = [-2 -1; 3 -4]B = [1; 0]C = [0 1]D = [0]可以使用以下代码在MATLAB中求解该系统：sys = ss(A,B,C,D)step(sys)tf_sys = tf(sys)eig(A)bode(sys)六、结语本文介绍了MATLAB中状态空间表达式的解析方法，并以电机控制系统为例进行了说明。
希望本文能够帮助读者更好地理解和应用状态空间表达式在MATLAB中的求解方法。

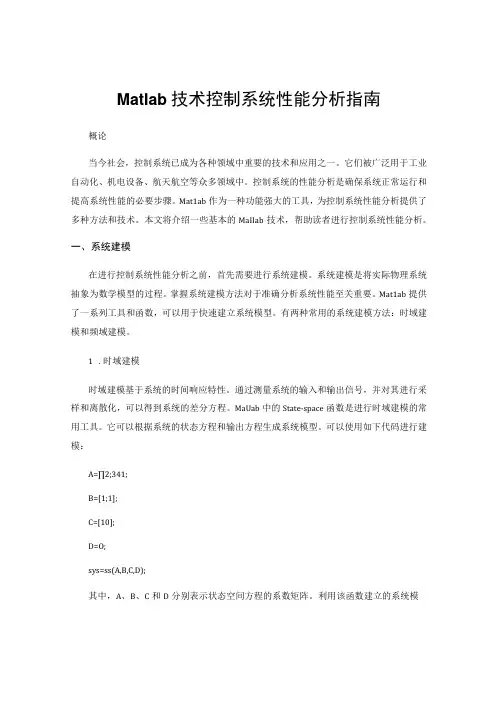

Matlab技术控制系统性能分析指南
MatIab技术控制系统性能分析指南概论当今社会，控制系统已成为各种领域中重要的技术和应用之一。
它们被广泛用于工业自动化、机电设备、航天航空等众多领域中。
控制系统的性能分析是确保系统正常运行和提高系统性能的必要步骤。
Mat1ab作为一种功能强大的工具，为控制系统性能分析提供了多种方法和技术。
本文将介绍一些基本的MaIIab技术，帮助读者进行控制系统性能分析。
一、系统建模在进行控制系统性能分析之前，首先需要进行系统建模。
系统建模是将实际物理系统抽象为数学模型的过程。
掌握系统建模方法对于准确分析系统性能至关重要。
Mat1ab提供了一系列工具和函数，可以用于快速建立系统模型。
有两种常用的系统建模方法：时域建模和频域建模。
1.时域建模时域建模基于系统的时间响应特性。
通过测量系统的输入和输出信号，并对其进行采样和离散化，可以得到系统的差分方程。
MaUab中的State-space函数是进行时域建模的常用工具。
它可以根据系统的状态方程和输出方程生成系统模型。
可以使用如下代码进行建模：A=∏2;341;B=[1;1];C=[10];D=O;sys=ss(A,B,C,D);其中，A、B、C和D分别表示状态空间方程的系数矩阵。
利用该函数建立的系统模型可以方便地进行时域性能分析。
2.频域建模频域建模基于系统的频率响应特性。
通过测量系统的输入和输出信号的频谱，并进行信号处理，可以得到系统的传递函数。
Mat1ab中的tf函数是进行频域建模的常用工具。
它可以根据系统的传递函数生成系统模型。
可以使用如下代码进行建模：num=[1];den=[11];sys=tf(num,den);其中，num和den分别表示传递函数的分子和分母系数。
利用该函数建立的系统模型可以方便地进行频域性能分析。
二、系统性能评估建立了系统模型之后，就可以进行系统性能的评估了。
针对不同的性能指标，可以使用不同的分析方法。
1稳态误差分析稳态误差衡量了系统在输入信号为稳态信号时的输出误差。
MATLAB在控制系统设计中的应用
MATLAB在控制系统设计中的应用控制系统是现代工业中不可或缺的一部分，它被广泛应用于各种工业自动化过程中。
而在控制系统的设计和优化过程中，MATLAB（Matrix Laboratory）无疑是一个强大且高效的工具。
本文将探讨MATLAB在控制系统设计中的应用，并且着重介绍其在模型建立、系统分析和控制器设计等方面的功能。
一、模型建立在控制系统设计的初期阶段，模型建立是一个非常关键的步骤。
传统的方法往往需要依靠复杂的数学计算和推导，而MATLAB则提供了一种简单、直观的处理方式。
通过利用MATLAB的建模工具箱，用户可以轻松地构建线性和非线性模型，包括连续和离散模型。
用户只需通过输入系统的数学公式或离散数据，MATLAB即可自动生成系统的状态空间、传递函数或差分方程等表示形式。
此外，MATLAB还提供了参数估计和系统辨识等功能，可以根据实验数据自动拟合出合适的模型。
这些功能不仅节省了建模的时间和精力，还大大降低了建模的难度。
二、系统分析在控制系统设计的过程中，系统分析是确保系统性能和稳定性的重要步骤。
MATLAB提供了一系列的工具和函数，可以方便地对系统进行频域和时域的分析。
例如，通过调用MATLAB的频域分析工具箱，用户可以绘制系统的频率响应曲线，了解系统在不同频率下的增益和相位变化情况。
这对于稳定性分析和滤波器设计非常有帮助。
此外，MATLAB还提供了时域分析工具箱，可以对系统的过渡过程、稳态误差和阶跃响应等进行详细分析。
这些分析结果可以帮助用户了解系统的动态特性，并且为控制器的设计提供指导。
三、控制器设计在控制系统设计的最后阶段，控制器的设计是至关重要的环节。
MATLAB提供了多种控制器设计方法和算法，可以根据用户的需求和系统的特性进行选择。
例如，MATLAB中的PID Toolbox提供了经典的比例积分微分（PID）控制器设计方法，用户只需输入系统的传递函数和控制目标，即可自动计算出合适的PID参数。
利用MATLAB对状态空间模型进行分析
利用MATLAB对状态空间模型进行分析（一）状态空间模型的引入
状态空间模型是一种概率统计模型，它利用了状态变量和观测变量来描述系统的特性，可以用来模拟复杂的或不可观测的动态过程。
状态空间模型的核心思想是，将动态系统的状态变量和观测变量分别建模，并用一组数学方程表示整个系统。
这样，状态空间模型可以更好地揭示动态系统的特性，从而更好地进行控制和优化。
（二）状态空间模型的形式
状态空间模型由两部分组成：状态转移方程和观测方程。
状态转移方程用于描述系统的状态变量的动态变化，而观测方程则用于表示系统的观测变量的变化趋势。
状态转移方程可以表示为：
x_t = A_tx_{t-1} + B_tu_t + ν_t
其中，x_t表示状态变量的确定值，A_t表示状态转移矩阵，B_t表示输入矩阵，u_t表示输入信号，ν_t表示噪声。
观测方程可以表示为：
y_t = C_tx_t + D_tu_t + ε_t
其中，y_t表示观测变量的确定值，C_t表示观测矩阵，D_t表示输出矩阵，u_t表示输入信号，ε_t表示噪声。
（三）MATLAB绘制状态空间模型
1.为了完成状态空间模型的绘制，首先需要利用MATLAB来定义状态转移方程与观测方程的矩阵参数。
现代控制理论的MATLAB实现
现代控制理论的MATLAB实现现代控制理论是控制工程中一门重要的学科，它研究如何设计和分析控制系统以满足一定的性能指标。
MATLAB是一种功能强大的科学计算和工程仿真软件，广泛应用于控制系统设计与分析。
本文将介绍现代控制理论的一些常见方法在MATLAB中的实现。
1.线性系统的状态空间表示线性系统的状态空间表示是现代控制理论的核心内容之一、在MATLAB中，可以使用`ss`命令创建线性系统的状态空间模型。
例如，假设存在一个二阶线性时不变系统，其传递函数为：可以使用以下代码将其转换为状态空间模型：```matlabnum = [1];den = [1, 1, 1];sys = tf(num, den);ss_sys = ss(sys);```2.线性系统的传递函数表示传递函数是描述线性系统输入输出关系的一种常用表示方法。
在MATLAB中，可以使用`tf`命令创建线性系统的传递函数模型。
例如，假设存在一个二阶线性时不变系统，其状态空间描述为：```matlabA=[0,1;-1,-1];B=[0;1];C=[1,0];D=0;ss_sys = ss(A, B, C, D);```可以使用以下代码将其转换为传递函数模型：```matlabtf_sys = tf(ss_sys);```3.常见控制器的设计与分析现代控制理论中常用的控制器设计方法包括PID控制器、根轨迹法、频率域分析等。
在MATLAB中，可以使用`pid`命令创建PID控制器，并使用`rlocus`命令绘制根轨迹图。
例如，创建一个PID控制器：```matlabKp=1;Kd=0.1;pid_controller = pid(Kp, Ki, Kd);```绘制根轨迹图：```matlabsys = tf([1], [1, 1, 1]);rlocus(sys);```4.系统的频率响应分析频率响应分析是现代控制理论中常用的系统性能评估方法之一、在MATLAB中，可以使用`bode`命令绘制系统的频率响应曲线。
利用matlab实现极点配置、设计状态观测器(现代控制)
实 验 报 告实验名称 利用MATLAB 实现极点配置、设计状态观测器系 专业 自动化 班 姓名 学号 授课老师 预定时间实验时间实验台号一、目的要求1、掌握状态反馈和输出反馈的概念及性质。
2、掌握利用状态反馈进行极点配置的方法。
学会用MATLAB 求解状态反馈矩阵。
3、掌握状态观测器的设计方法。
学会用MATLAB 设计状态观测器。
4、熟悉分离定理，学会设计带有状态观测器的状态反馈系统。
二、原理简述1、状态反馈和输出反馈设线性定常系统的状态空间表达式为Cxy Bu Ax x =+=如果采用状态反馈控制规律u= r-Kx ，其中 r 是参考输入，则状态反馈闭环系统的传递函数为：B BK A sIC G k 1)]([---=2、极点配置如果 SISO 线性定常系统完全能控，则可通过适当的状态反馈, 将闭环系统极点配置到任意期望的位置。
MATLAB 提供的函数acker( )是用Ackermann 公式求解状态反馈阵K 。
该函数的调用格 式为K=acker(A,B,P)其中A 和B 分别为系统矩阵和输入矩阵。
P 是期望极点构成的向量。
MATLAB 提供的函数place( )也可求出状态反馈阵K 。
该函数的调用格式为 K=place(A,B,P)函数place( )还适用于多变量系统极点配置，但不适用含有多重期望极点的问题。
函数acker( )不适用于多变量系统极点配置问题，但适用于含有多重期望极点问题。
三、仪器设备PC 计算机，MATLAB 软件⎣[y1=lsim(G,u,t); plot(t,y1,':',t,y2,'-')蓝色为配置前，绿色为配置后题5-3 某系统状态空间描述如下[]010100134326100x x u y x⎡⎤⎡⎤⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥----⎣⎦⎣⎦= 设计全维状态观测器，要求状态观测器的极点为[]123---。
程序>> A=[0 1 0;0 0 1;-4 -3 -2];B=[1;3;-6]'; C=[1 0 0]; D=0;p=[-1 -2 -3]; L=(acker(A',C',p))' 结果：L = 40 -10。
状态空间 动态矩阵控制 matlab
状态空间动态矩阵控制matlab
状态空间模型是一种描述系统动态行为的数学模型，它通过将系统的状态、输入和输出表示为向量形式来描述系统的动态变化。
状态空间模型可以用动态矩阵控制来实现系统的控制。
在MATLAB中，可以使用控制系统工具箱中的函数和命令来进行状态空间模型的建模和控制设计。
以下是一些常用的函数和命令：
1. `ss`函数：用于创建状态空间模型。
可以通过指定系统的状态方程、输出方程和输入方程来创建状态空间模型对象。
2. `tf`函数：用于将传递函数模型转换为状态空间模型。
可以通过指定传递函数的分子和分母多项式来创建状态空间模型。
3. `ss2tf`函数：用于将状态空间模型转换为传递函数模型。
可以通过指定状态空间模型的动态矩阵来创建传递函数模型。
4. `ssdata`函数：用于提取状态空间模型的动态矩阵。
可以通过该函数获取系统的状态方程、输出方程和输入方程的动态矩阵。
5. 控制系统工具箱中的控制设计函数：MATLAB提供了许多控制器设计函数，如`lqr`（线性二次调节器）、`pid`（比例积分微分控制器）等，这些函数可以用于设计状态空间模型的
控制器。
通过使用以上函数和命令，可以在MATLAB中进行状态空间模型的建模、控制和仿真等操作。
matlab控制系统课程设计
matlab控制系统课程设计一、课程目标知识目标：1. 学生能掌握MATLAB软件的基本操作，并运用其进行控制系统的建模与仿真。
2. 学生能理解控制系统的基本原理，掌握控制系统的数学描述方法。
3. 学生能运用MATLAB软件分析控制系统的稳定性、瞬态响应和稳态性能。
技能目标：1. 学生能运用MATLAB软件构建控制系统的模型，并进行时域和频域分析。
2. 学生能通过MATLAB编程实现控制算法，如PID控制、状态反馈控制等。
3. 学生能对控制系统的性能进行优化，并提出改进措施。
情感态度价值观目标：1. 学生通过课程学习，培养对自动化技术的兴趣和热情，提高创新意识和实践能力。
2. 学生在团队协作中，学会沟通与交流，培养合作精神和集体荣誉感。
3. 学生能认识到控制系统在现代工程技术中的重要作用，增强社会责任感和使命感。
课程性质：本课程为实践性较强的课程，注重理论知识与实际应用相结合。
学生特点：学生具备一定的数学基础和控制理论基础知识，对MATLAB软件有一定了解。
教学要求：教师需采用案例教学法，引导学生运用MATLAB软件进行控制系统设计，注重培养学生的实际操作能力和解决问题的能力。
同时，将课程目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 控制系统概述：介绍控制系统的基本概念、分类及发展历程，使学生了解控制系统的基本框架。
- 教材章节：第一章 控制系统概述2. 控制系统的数学模型：讲解控制系统的数学描述方法，包括微分方程、传递函数、状态空间方程等。
- 教材章节：第二章 控制系统的数学模型3. MATLAB软件操作基础：介绍MATLAB软件的基本操作，包括数据类型、矩阵运算、函数编写等。
- 教材章节：第三章 MATLAB软件操作基础4. 控制系统建模与仿真：利用MATLAB软件进行控制系统的建模与仿真，分析系统的稳定性、瞬态响应和稳态性能。
- 教材章节：第四章 控制系统建模与仿真5. 控制算法及其MATLAB实现：讲解常见控制算法，如PID控制、状态反馈控制等，并通过MATLAB编程实现。
matlab定义状态空间模型的初始状态
Matlab定义状态空间模型的初始状态1. 引言状态空间模型是一种描述动态系统的数学模型，它可以用于分析和控制各种复杂的系统，如机械系统、电气系统、控制系统等。
在Matlab中，我们可以使用一些函数和工具箱来定义和分析状态空间模型的初始状态。
本文将详细介绍如何使用Matlab来定义状态空间模型的初始状态，并且给出一些示例以帮助读者更好地理解。
2. Matlab中的状态空间模型在Matlab中，可以使用ss函数来定义状态空间模型。
ss函数的基本语法如下：sys = ss(A, B, C, D)其中，A是系统的状态转移矩阵，B是系统的输入矩阵，C是系统的输出矩阵，D是系统的直接传递矩阵。
3. 定义状态空间模型的初始状态在Matlab中，我们可以使用initial函数来定义状态空间模型的初始状态。
initial函数的基本语法如下：[y, t, x] = initial(sys, x0)其中，sys是状态空间模型，x0是系统的初始状态。
initial函数将返回系统的响应值y和时间向量t，以及系统的状态向量x。
4. 示例为了更好地理解如何使用Matlab定义状态空间模型的初始状态，我们将通过一个示例来进行说明。
假设我们有一个简单的电路系统，其状态空间模型如下：A = [-1, 0; 1, -2]B = [1; 0]C = [1, 0]D = 0我们希望定义该系统的初始状态为x0=[0.5; 0.5]，并观察系统的响应。
首先，我们需要使用ss函数定义状态空间模型：A = [-1, 0; 1, -2];B = [1; 0];C = [1, 0];D = 0;sys = ss(A, B, C, D);接下来，我们可以使用initial函数来定义系统的初始状态并观察系统的响应：x0 = [0.5; 0.5];[y, t, x] = initial(sys, x0);plot(t, y);xlabel('Time');ylabel('Output');title('System Response');运行以上代码，我们将得到系统的响应图像，该图像显示了系统的输出随时间的变化情况。
matlab里控制系统的三种数学模型的转换
在MATLAB中，控制系统的建模和分析是非常重要的。
控制系统的数学模型是描述系统行为的数学表示，可以用来进行模拟、分析和设计控制系统。
在控制系统中，常见的数学模型包括积分-微分模型、状态空间模型和传递函数模型。
接下来，我将按照深度和广度的要求，对这三种数学模型进行全面评估，并据此撰写一篇有价值的文章。
1. 积分-微分模型在控制系统中，积分-微分模型是一种常见的数学表示方法。
它由两部分组成：积分部分和微分部分。
积分部分描述了系统的累积效应，微分部分描述了系统的瞬时响应。
这种模型常用于描述惯性较大、响应缓慢的系统，例如机械系统和电气系统。
在MATLAB中，可以使用积分-微分模型来进行系统建模和仿真，以分析系统的稳定性和性能指标。
2. 状态空间模型状态空间模型是另一种常见的控制系统数学表示方法。
它由状态方程和输出方程组成，用来描述系统的状态变量和外部输入之间的关系。
状态空间模型适用于描述多变量、多输入多输出系统，例如飞行器、汽车控制系统等。
在MATLAB中，可以使用状态空间模型来进行系统分析和设计，包括系统的稳定性、可控性和可观性分析，以及控制器设计和系统性能评价。
3. 传递函数模型传递函数模型是控制系统中最常用的数学表示方法之一。
它用传递函数来描述系统的输入和输出之间的关系，其中传递函数是输入信号和输出信号的比值。
传递函数模型适用于描述单输入单输出系统，例如电路系统、机械系统等。
在MATLAB中，可以使用传递函数模型进行系统分析和设计，包括频域分析、极点和零点分析，以及控制器设计和系统稳定性评估。
总结回顾：在本文中，我按照深度和广度的要求对MATLAB中控制系统的三种数学模型进行了全面评估。
我从积分-微分模型入手，介绍了其构成和适用范围。
我转而讨论了状态空间模型，阐述了其在多变量系统中的重要性。
我详细介绍了传递函数模型，强调了其在单输入单输出系统中的广泛应用。
在文章的我共享了对这三种数学模型的个人观点和理解，指出了它们在控制系统中的重要性和实用性。
实验1 用MATLAB 分析状态空间模型
结构图。前三种数学模型是用数学表达式表示的，且均有连续和离散两种类型，通常把它们统称为LTI模型。
2、传递函数模型（TF模型）
系统的传递函数模型用MATLAB提供的函数tf( )建立。函数tf ( )不仅能用于建立系统
传递函数模型，也能用于将系统的零极点增益模型和状态空间模型转换为传递函数模型。
G=tf(num,den)返回连续系统的传递函数模型G
Gtf=tf(G)可将任意的LTI模型G转换为传递函数模型Gtf
三、仪器设备
Matlab软件
四、内容步骤与分析讨论
例1-1已知一个系统的传递函数为
模型之间的相互转换。
3、熟悉系统的连接。学会用MATLAB确定整个系统的状态空间表达式和传递函数。
4、掌握状态空间表达式的相似变换。掌握将状态空间表达式转换为对角标准型、约当
标准型、能控标准型和能观测标准型的方法。学会用MATLAB进行线性变换。
二、原理简述
1、线性定常系统的数学模型
在MATLAB中，线性定常（linear time invariant,简称为LTI）系统可以用4种数学模
实验报告
实验名称实验1用MATLAB分析状态空间模型
系
自动化
专业
班
1204
姓名
学号
授课老师
预定时间
2014、05、21
实验要求
1、掌握线性定常系统的状态空间表达式。学会在MATLAB中建立状态空间模型的方
法。
2、掌握传递函数与状态空间表达式之间相互转换的方法。学会用MATLAB实现不同
现代控制系统分析与设计——基于matlab的仿真与实现
现代控制系统分析与设计——基于matlab的仿真与实现近年来，随着工业技术的飞速发展，控制系统逐渐成为工业自动化过程中不可缺少的重要组成部分，因此其分析与设计也会受到人们越来越多的关注。
本文从控制系统的分类出发，介绍了基于Matlab 的分析与仿真方法，并结合详细的实例，展示了最新的Matlab软件如何用来设计现代控制系统，及如何实现仿真结果。
一、控制系统分类控制系统是将完整的物理系统划分为几个部分，通过规定条件把这些部分组合起来，共同完成某一特定任务的一种技术。
控制系统可分为离散控制系统和连续控制系统，离散控制系统的尺度以脉冲的形式表现，而连续控制系统的尺度以连续变量的形式表现，常见的连续控制系统有PID、环路反馈控制等。
二、基于Matlab的分析与仿真Matlab是一款实用的高级计算和数学工具，具有智能语言功能和图形用户界面，可以进行复杂数据分析和可视化。
Matlab可以用来开发控制系统分析与仿真，包括：数学建模，系统建模，状态估计与观测，数据处理，控制算法研究，仿真实验及系统原型开发等。
此外，Matlab还可以利用其它技术，比如LabVIEW或者C程序，将仿真结果实现在实物系统上。
三、实现现代控制系统分析与设计基于Matlab的现代控制系统分析与设计，需要从以下几个方面进行考虑。
1.数学建模：Matlab支持多种数学计算，比如代数运算、矩阵运算、曲线拟合等，可以用来建立控制系统的数学模型。
2.系统建模：Matlab可以用于控制系统的建模和仿真，包括并行系统建模、混沌建模、非线性系统建模、时滞建模、系统设计建模等。
3.状态估计与观测：Matlab可以用来计算系统状态变量，并且可以根据测量信号估计系统状态，用于系统诊断和控制。
4.数据处理：Matlab可以用来处理控制系统中的大量数据，可以更好地研究控制系统的特性，以便进行更好的设计和控制。
5.算法研究：Matlab可以用来研究新的控制算法，以改进控制系统的性能。
如何使用Matlab进行控制系统设计和分析
如何使用Matlab进行控制系统设计和分析引言：控制系统是现代工程领域中一个重要的研究方向，它在许多领域中发挥着重要作用，例如航空航天、汽车工程、机械工程等。
Matlab作为一种功能强大的工具，可用于控制系统设计和分析。
本文将介绍如何使用Matlab进行控制系统设计和分析，从基本概念到具体应用等方面进行讲解。
一、Matlab中的控制系统工具箱Matlab提供了控制系统工具箱，该工具箱包含了一系列用于控制系统设计和分析的函数和工具。
通过调用这些函数，我们可以方便地创建、分析和优化控制系统。
二、控制系统的基本概念在进行控制系统设计和分析前，我们需要了解控制系统的基本概念。
控制系统由输入、输出和系统本身组成。
输入是控制系统接收的信号，输出是控制系统产生的信号。
系统本身是由一些元件组成的，例如传感器、执行器和控制器等。
三、Matlab中的控制系统建模在进行控制系统设计和分析前，我们需要对系统进行建模。
建模是指将现实世界中的系统抽象为数学模型。
Matlab提供了建模工具，例如传递函数、状态空间模型等，可以方便地进行系统建模。
四、控制系统的稳定性分析控制系统的稳定性是控制系统设计中一个重要的指标。
Matlab提供了稳定性分析工具，例如根轨迹法、Nyquist法等。
通过分析系统的稳定性，我们可以评估系统的性能。
五、控制系统的性能指标评估除了稳定性外，性能指标也是控制系统设计中需要考虑的因素。
Matlab提供了性能指标评估工具，例如超调量、调节时间等。
通过评估系统的性能指标，我们可以优化控制系统的性能。
六、控制系统的设计和优化控制系统的设计和优化是实际应用中的核心任务。
Matlab提供了控制系统设计和优化工具，例如PID控制器设计、最优控制器设计等。
通过设计和优化控制系统，我们可以提高系统的鲁棒性和性能。
七、控制系统的仿真和验证在设计和优化控制系统后，我们需要进行系统的仿真和验证。
Matlab提供了仿真和验证工具，例如Simulink等。
matlab在控制方面的示例
一、简介MATLAB（Matrix Laboratory）是一种用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。
MATLAB被广泛应用于科学和工程领域，特别是在控制系统设计和模拟方面具有重要的作用。
在控制方面，MATLAB提供了丰富的工具和函数，可用于设计、分析和实现各种类型的控制系统，并且提供了许多示例来帮助用户更好地理解控制系统。
二、控制系统的建模和仿真1. 实例一：DC电机控制假设我们希望设计一个用于控制直流电机的系统。
我们可以使用MATLAB来建立直流电机的数学模型，并使用Simulink进行仿真。
通过编写方程或使用Simulink的模块化建模工具，我们可以描述电机的动态行为和控制器的工作原理，从而获得一个完整的控制系统模型。
我们可以通过仿真来评估不同的控制策略，优化系统性能，并进行实验验证。
2. 实例二：PID控制器设计在控制系统中，PID（Proportional-Integral-Derivative）控制器是一种常用的控制器类型。
使用MATLAB中的Control System Toolbox，我们可以设计和调试PID控制器。
我们可以通过输入系统的传递函数或状态空间模型来创建控制系统对象。
可以利用Control System Toolbox提供的自动调整功能，根据系统的要求和性能指标，自动调整PID控制器的参数来实现系统稳定和性能优化。
三、控制系统分析和优化1. 实例三：系统频域分析在设计控制系统时，频域分析是一种重要的方法。
MATLAB提供了许多函数和工具，可用于进行频域分析。
我们可以使用bode函数来绘制系统的频率响应曲线，了解系统的增益和相位裕度，并进行稳定性分析。
MATLAB还提供了工具来进行奈奎斯特图和极点分析等分析方法，帮助用户更好地理解系统的动态特性。
2. 实例四：多目标优化在实际控制系统设计中，通常需要同时满足多个设计指标，例如稳定性、快速响应和抑制干扰等。
Matlab控制系统设计工具箱的状态反馈控制指南
Matlab控制系统设计工具箱的状态反馈控制指南引言：状态反馈控制是控制系统设计中常用的一种方法。
它通过测量系统状态，并将其反馈回控制器中，以调节系统的输出。
Matlab控制系统设计工具箱提供了一些强大的功能和工具，使得状态反馈控制的设计变得更加简单和方便。
本文将探讨Matlab控制系统设计工具箱中的状态反馈控制设计，并提供一些实例进行演示和说明。
一、Matlab控制系统设计工具箱简介Matlab控制系统设计工具箱是Matlab提供的一个用于控制系统设计与分析的工具。
它集成了多种控制系统设计和分析方法，包括状态反馈控制、PID控制、根轨迹设计等。
其中，状态反馈控制是一个重要且常用的设计方法，可以用来改善系统的稳定性、响应速度和鲁棒性。
二、Matlab控制系统设计工具箱中的状态反馈控制设计1. 系统模型的建立在进行状态反馈控制设计之前，我们首先需要建立被控对象的数学模型。
这个模型可以通过系统的物理特性、传递函数或差分方程等方式得到。
在Matlab中，我们可以使用tf或zpk函数来建立连续或离散的传递函数模型，并使用ss函数建立状态空间模型。
2. 系统的可控性和可观性分析在进行状态反馈控制设计之前，我们需要对系统进行可控性和可观性分析。
可控性是指系统是否可以通过状态反馈方式对其进行控制；可观性是指系统是否可以通过测量其输出对系统的状态进行估计。
在Matlab中，我们可以使用ctrb和obsv函数来进行可控性和可观性分析。
3. 构造状态反馈控制器构造状态反馈控制器的目标是通过选择适当的反馈矩阵来使系统在闭环下具有所需的性能指标。
在Matlab中，我们可以使用place函数来通过极点配置的方式构造状态反馈控制器，也可以使用lqr函数来进行基于线性二次调节器的控制器设计。
4. 系统的闭环分析在构造状态反馈控制器之后，我们需要对闭环系统进行性能分析。
通常，我们可以通过计算系统的特征根来评估系统的稳定性和响应速度。
使用Matlab进行控制系统设计的基本步骤
使用Matlab进行控制系统设计的基本步骤控制系统设计是一项重要的工程任务，它涉及到系统建模、控制器设计和系统分析等方面。
而Matlab作为一款强大的数学工具软件，提供了丰富的功能和工具，可以帮助工程师实现控制系统设计的各个环节。
本文将介绍使用Matlab进行控制系统设计的基本步骤。
一、系统建模控制系统设计的第一个关键步骤是系统建模。
系统建模是将实际的物理系统或过程转化为数学方程的过程。
Matlab提供了多种建模方法，可以根据实际需求选择适合的方法。
1.1 时域建模时域建模是一种基于微分方程和代数方程的建模方法，适合描述连续系统的动态特性。
可以使用Matlab的Simulink工具箱进行时域建模，通过拖拽模块和连接线的方式，构建系统模型。
1.2 频域建模频域建模是一种基于频率响应的建模方法，适合描述系统的幅频、相频特性。
可以使用Matlab的控制系统工具箱进行频域建模，通过输入系统的传递函数或状态空间矩阵，得到系统的频域特性。
1.3 时频域建模时频域建模是一种综合了时域和频域特性的建模方法，适合描述非线性和时变系统。
可以使用Matlab的Wavelet工具箱进行时频域建模，通过连续小波变换或离散小波变换，得到系统的时频域特性。
二、控制器设计在系统建模完成后，接下来是设计控制器。
控制器设计的目标是使得系统具有所需的稳定性、响应速度和鲁棒性等性能。
2.1 经典控制器设计Matlab提供了经典控制器的设计函数，如比例控制器（P控制器）、比例积分控制器（PI控制器）和比例积分微分控制器（PID控制器）等。
可以根据系统的特性和性能要求，选择合适的控制器类型和调节参数。
2.2 线性二次调节器设计线性二次调节（LQR）是一种优化控制方法，可以同时优化系统的稳态误差和控制能量消耗。
在Matlab中，可以使用lqr函数进行LQR控制器的设计，通过调整权重矩阵来获得不同的控制性能。
2.3 非线性控制器设计对于非线性系统，经典控制器往往无法满足要求。
控制系统的MATLAB计算及仿真
控制系统的MATLAB计算及仿真控制系统是一种用来实现对物理系统或工程系统进行控制的方法和工具。
MATLAB是一种强大的计算机软件包，能够方便地进行控制系统的计算和仿真。
本文将介绍MATLAB在控制系统中的应用，并以一个简单的例子来说明如何用MATLAB进行控制系统的计算和仿真。
首先，我们需要打开MATLAB软件并创建一个新的脚本文件。
在脚本文件中，我们可以使用MATLAB提供的函数来定义控制系统的传递函数和状态空间模型。
例如，我们可以使用tf函数来定义一个传递函数模型。
传递函数是描述系统输入与输出之间关系的一种数学模型。
以下是一个例子：```MATLABs = tf('s');G=1/(s^2+2*s+1);```这个传递函数模型表示一个具有二阶惯性的系统。
我们可以使用step函数来绘制系统的阶跃响应曲线：```MATLABstep(G);```通过运行脚本文件，我们可以得到系统的阶跃响应曲线。
此外，MATLAB还提供了许多其他的函数和命令来计算和仿真控制系统。
另外，我们还可以使用stateSpace函数来定义一个状态空间模型。
状态空间模型是控制系统中另一种常用的数学模型。
以下是一个例子：```MATLABA=[01;-1-1];B=[0;1];C=[10];D=0;sys = ss(A, B, C, D);```这个状态空间模型描述了一个二阶系统的状态方程和输出方程。
我们可以使用step函数来绘制系统的阶跃响应曲线：```MATLABstep(sys);```通过运行脚本文件，我们可以得到系统的阶跃响应曲线。
除了step函数外，MATLAB还提供了许多其他的函数和命令来计算和仿真状态空间模型。
在控制系统中，还常常需要对系统进行参数调节和性能优化。
MATLAB提供了一系列的控制系统工具箱，用于进行控制系统的分析和设计。
例如，Control System Toolbox提供了用于线性系统分析和设计的工具。
用MATLAB分析状态空间模型
用MATLAB分析状态空间模型状态空间模型是一种用于描述动态系统的数学模型。
在MATLAB中，可以使用状态空间方法对系统进行分析和控制。
本文将从状态空间模型的定义、矩阵表示、稳定性以及控制器设计等方面进行详细介绍。
一、状态空间模型的定义状态空间模型是一种描述动态系统的数学模型，其中系统的行为是通过状态变量的演化来表示的。
状态空间模型通常由一组一阶微分方程表示，形式如下：dx(t)-------------------=Ax(t)+Bu(t)dty(t)=Cx(t)+Du(t)其中，x(t)是状态变量向量，表示系统的内部状态；u(t)是输入向量，表示对系统的外部输入；y(t)是输出向量，表示观测到的系统输出；A、B、C和D分别是系统的状态矩阵、输入矩阵、输出矩阵和直接传递矩阵。
二、状态空间模型的矩阵表示在MATLAB中，可以使用矩阵表示状态空间模型。
假设有一个由状态变量x、输入变量u和输出变量y组成的系统，可以通过矩阵表示如下：x'=Ax+Buy=Cx+Du其中，x'表示状态变量x的导数。
在MATLAB中，可以使用matrix函数创建状态矩阵A、输入矩阵B、输出矩阵C和直接传递矩阵D。
例如，可以使用如下代码定义一个状态空间模型：A=[12;34];B=[1;1];C=[10];D=0;sys = ss(A, B, C, D);在上述代码中，创建了一个状态空间模型sys，其中状态矩阵A是一个2×2的矩阵，输入矩阵B是一个2×1的矩阵，输出矩阵C是一个1×2的矩阵，直接传递矩阵D是一个标量。
三、状态空间模型的稳定性分析在控制系统设计中，稳定性是一个重要的指标。
对于线性时不变系统，可以使用状态空间模型进行稳定性分析。
MATLAB提供了一些函数用于稳定性分析，如eig、pole和isstable等。
eig函数用于计算系统的特征值，特征值的实部决定了系统的稳定性。
在MATLAB中使用状态空间模型进行设计
在MATLAB中使用状态空间模型进行设计MATLAB是一种功能强大的计算机工具，可以用于各种科学计算、数据可视化和算法开发等任务。
在控制系统设计中，MATLAB也是一个重要的工具，可以用来建立和分析控制系统模型。
其中，状态空间模型是一种常用的表示方法，可以描述系统的动态行为和状态变化。
状态空间模型是一种数学模型，用一组微分方程描述系统的动态行为。
它通过将系统内部的状态变量以及输入和输出变量进行关联，来描述系统的演化过程。
状态空间模型可以用矩阵形式表示，这种表示方法直观而且方便进行计算。
在MATLAB中，可以使用StateSpace类来构建状态空间模型。
StateSpace类可以接受系统的系数矩阵作为输入，然后根据这些系数矩阵构建一个状态空间模型对象。
这个对象可以用来进行模型分析、设计和模拟等操作。
下面我们将介绍一些常用的MATLAB函数和命令，帮助读者了解如何在MATLAB中使用状态空间模型进行设计。
首先，我们可以使用`ss`函数来创建一个状态空间模型对象。
这个函数可以接受系统的系数矩阵作为输入，然后返回一个StateSpace对象。
例如，我们可以使用如下命令创建一个二阶系统的状态空间模型：```matlabA = [0 1; -1 -1];B = [0; 1];C = [1 0];D = 0;sys = ss(A, B, C, D);```在上述代码中，矩阵A、B、C和D分别表示系统的状态方程、输入矩阵、输出矩阵和直接传递矩阵。
通过使用`ss`函数，我们可以将这些矩阵传递给StateSpace对象，并得到一个表示系统的状态空间模型对象sys。
接下来，我们可以使用MATLAB提供的函数和方法来对状态空间模型进行各种操作。
例如，我们可以使用`tf`函数将状态空间模型转换为传输函数模型。
传输函数模型是一种常用的控制系统表示方法，可以用来分析系统的频率响应和稳定性等特性。
下面是一个将状态空间模型转换为传输函数模型的示例代码：```matlabtf_sys = tf(sys);```在上述代码中，我们使用`tf`函数将状态空间模型sys转换为传输函数模型tf_sys。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《控制系统状态空间分析的MATLAB 设计》摘要线性系统理论主要研究线性系统状态的运动规律和改变这些规律的可能性与实施方法；它包含系统的能控性、能观测性、稳定性分析、状态反馈、状态估计及补偿器的理论和设计方法。
本文说明，线性变换不改变系统的传递函数，基于状态空间的极点配置不需要附加矫正装置，是改变系统指标的简单可行的重要技术措施；全维状态观测器与降维观测器不影响系统的输出响应。
关键词：状态反馈、极点配置、全维状态观测器、降维观测器前言线性系统理论是现代控制理论的基础，主要研究线性系统状态的运动规律和改变这些规律的可能性与实施方法；建立和揭示系统结构、参数、行为和性能之间的关系。
它包含系统的能控性、能观测性、稳定性分析、状态反馈、状态估计及补偿器的理论和设计方法。
该报告结合以线性定常系统作为研究对象，分析控制系统动态方程，系统可控标准型，线性变换传递函数及其不变性，系统可控性与可观测性。
系统状态观测器及降维观测器对系统的阶跃响应的影响，并分别绘制模型，及其系统阶跃响应的仿真。
正文1. 已知系统动态方程:ẋ=[−0.40−0.01100−1.49.8−0.02]x +[6.309.8]uy =[01]x2. 设计内容及要求：验证线性变换传递函数不变性，适当配置闭环适当配置系统闭环极点，使σ%<15%、t s <4s ，以及当系统闭环极点为λ1,2=-3±j4时设计系统的降维状态观测器也使σ%<15%、t s <4s ，并绘制带反馈增益矩阵K 的降维状态观测器及其系统仿真。
3. 系统设计：1）求系统可控标准型动态方程；>> A1=[-0.4 0 -0.01;1 0 0;-1.4 9.8 -0.02]; >> B1=[6.3;0;9.8]; >> C1=[0 0 1]; >> D1=0;>> G1=ss(A1,B1,C1,D1); >> n=size(G1.a); >> Qc=ctrb(A1,B1); >> pc1=[0 0 1]*inv(Qc);>> Pc=inv([pc1;pc1*A1;pc1*A1*A1]); >> G2 = ss2ss(G1,inv(Pc)); >> Gtf=tf(G2);程序运行结果知n=3，原系统是可控的且可控标准型为： x̅=[010001−0.0980.006−0.42]x̅+[001]uy ̅=[61.74−4.99.8]x̅传递函数为：G (s )=9.8s 2−4.9s+61074s 3+0.42s 2−0.006s+0.0982）计算系统的单位阶跃响应 >> hold on>> grid on;hold on; >> step(G1,t,'b-.') >> step(Gtf,t,'r--')上图中蓝现代表原系统G1的单位阶跃响应，红线代表能标准型单位阶跃响应曲线。
观察曲线发现原系统是一条发散震荡曲线，体统不能工作，能控标准型系统的单位阶跃响应曲线与原系统曲线重合，说并线性变换不改变系统稳定性，也不改变系统的传递函数，与预期结果一致。
3）用试探发配置系统的闭环极点λ1=-6、λ2,3=-1±j√%<15%、t s <4s。
>> Uc=ctrb(G2.A,G2.B)>> rank(Uc)ans =3>>P=[-6 -1+j*sqrt(5) -1-j*sqrt(5)]；>>[K]=place(G2.A,G2.B,P)K =35.9020 18.0060 7.5800程序运行后表明，系统是能控的，系统可实现按题意要求的闭环极点配置；计算得到的系统状态反馈增益矩阵为K=[35.90218.0067.580]4）绘制带状态反馈增益矩阵K的系统模型module1并仿真：[A,B,C,D]=linmod2('module1');sys=ss(A,B,C,D);step(sys)Simulink系统仿真图module1程序运行后得到可控标准型带状态反馈增益矩阵K后的系统单位阶跃响应曲线，单位阶跃响应呈两段上升，系统不仅稳定，而且性能指标满足题目要求，即σ%=13.5%<15%、t s =3.93<4s。
5）设计系统的状态观测器>> P=[-6 -1+j*sqrt(5) -1-j*sqrt(5)];>> Vo=obsv(G2.A,G2.C);>> rank(Vo)ans =3>> K=acker(G2.A',G2.C',P);>> AHK=G2.A-K'*G2.CAHK =-4.6096 1.3658 -0.7317-18.9957 1.5076 -2.0152-28.3091 2.2450 -4.8980计算结果表明，系统不仅可控而且客观，所以存在状态观测器，系统的状态观测器为：x̂=[−4.6096 1.3658−0.7317−18.9957 1.5076−2.0152−28.3091 2.2450−4.8980]x̅+[1]u+[0.07470.30770.4599]y6)绘制带反馈增益矩阵K的状态观测器的系统模型module2，并经行仿真>> hold on;[A,B,C,D]=linmod2('module2')；>> sys=ss(A,B,C,D);step(sys,’r--’);程序运行后得到带状态反馈增益矩阵K与状态观测器的系统单位阶跃响应曲线相差无几，说明系统不仅稳定，而且性能指标满足题目要求。
7）设计λ1,2=-3±j4的降维观测器：选择任意矩阵D构造非奇异线性变换矩阵Q：D=[100 010]Q=[D⋯C ]=[10001061.74−4.99.8]计算期望降维观测器特征多项式：det[sE−(A11−HA21)]=(s+3−j4)(s+3+j4)=s2+6s+25 syms h1 h2 s;>> H=[h1 h2].';>> Q=[1 0 0;0 1 0;61.74 -4.9 9.8];>> A=Q*G2.A*inv(Q);>> A11=[A(1:2,1:2)];>> A21=[A(3,1:2)];>> eq=collect(det(s*eye(2)-(A11-H*A21)),s);>> eq=collect(det(s*eye(2)-(A11-H*A21)),s); >> eqq=vpa(eq,4)>> [h1,h2]=solve('55.84*h1 + 57.29*h2 - 0.5=6','- 388.9*h1 + 55.84*h2 + 6.3=25','h1','h2') h1 = -0.02789 h2 = 0.14064程序运行后得到降维状态观测器运动方程为w =[ 1.5574 2.5978−14.1512−7.5551]+[0.2733−1.3779]u +[0.2962−0.4362]yx ̂1=w +[−0.0279−0.1406]y将x ̂变换到x ̂状态空间：R =Q−1[E]=[1001−6.30.5] S =Q−1[E1]=[[−0.02790.14060.3480]] x ̂=[x ̂1x ̂2x ̂3]=[1001−6.30.5][w 1w 2]+[−0.02790.14060.3480]y8)绘制带状态反馈增益矩阵K 与降维状态观测器的系统模型 [A,B,C,D]=linmod2('module3')； sys=ss(A,B,C,D); step(sys);4.实验结果程序运行后得到状态反馈增益矩阵K与降维状态观测器系统的单位阶跃响应曲线与带状态反馈增益矩阵K和状态观测器的系统单位阶跃响应曲线相差无几，说明系统不仅稳定，而且性能指标满足要求。
全维状态观测器与降维状态观测器不改变系统的输出响应。
总结本次报告实验说明，线性变换不改变系统的传递函数，基于状态空间的极点配置不需要附加矫正装置，是改变系统指标的简单可行的重要技术措施；全维状态观测器与降维观测器不影响系统的输出响应不起什么作用。
系统module1，module2，module3三者的阶跃响应曲线的特征、形状都基本相同，响应指标数据也非常接近，都使原发散震荡的不稳定系统变成性能指标优良的稳定系统。
参考文献[1] 王万良. 自动控制原理, 北京：科学出版社,2001.[2] 张家生. 连续系统设计极点配置方法研究[J].计算技术与自动化，2003.2(6).[3] 陈晓平，和卫星，傅海军. 线性系统理论，机械工业出版社，2011年1月，第一版.[4] 阙志宏，等. 线性系统理论[M].西安：西北工业大学出版社.1994.[5] 高等应用数学问题的MATLAB求解[M]. 清华大学出版社 , 薛定宇,陈阳泉著, 2004.[6] 线性系统理论[M]. 清华大学出版社 , 郑大钟编著, 1990.。
