海洋测绘 完美版
测量学概论-海洋测绘
N
z z0 C i cos q i ti i 1 N
x x0 C i sin q i ti i 1
机载激光测深（面测量）
激光测深的原理与双频回声测 深原理相似，从飞机上向海面发射 两种波段的激光，一种为红光，波 长为1064nm，另一种为绿光，波长 为523nm。红光被海水反射，绿光 则透射到海水里，到达海底后被反 射回来。这样，两束光被接收的时 间差等于激光从海面到海底传播时 间的两倍，由此可算得海面到海底 的深度。
海洋磁力测量成果有多方面的用途
✓ 对磁异常的分析，阐明区域地质特征，如断裂带分布、火山 岩体位置等。
✓ 磁力测量是寻找铁磁性矿物的重要手段。
✓ 在海道测量中，可用于扫测沉船等铁质航行障碍物，探测海 底管道和电缆等。
✓ 在军事上，海洋地磁资料可用于布设磁性水雷，对潜艇导航 系统进行校正。
✓ 用各地的磁差值和年变值编成磁差图或标入航海图，是船舶 航行时，用磁罗经导航不可缺少的资料。
海图绘制包括：
➢ 海洋大地控制网 ➢ 海洋重力测量
各种海图、海图集、海洋资料的 编制和出版；
➢ 海洋磁力测量 ➢ 海洋定位
海洋信息管理包括：
➢ 水深测量及水下地形测量 ➢ 海洋水文要素及其观测
海洋地理信息的管理、分析、处 理、应用以至数字海洋。
➢ 海底地貌及底质探测
➢ 海洋工程测量
6.2.1 海洋大地控制网
海洋测绘是一切海洋活动的前提和基础。
海洋测绘的定义
海洋测绘是海洋测量和海图绘制的总称，其任务是对海 洋及其邻近陆地和江河湖泊进行测量和调查，获取海洋基础 地理信息，编制各种海图和航海资料，为航海、国防建设、 海洋开发和海洋研究服务。
海洋测绘-第7章 水深测量及水下地形测量-PPT精选文档
监控器
外部监 测和显 示系统
后处理 GPS 导航监控器
操作和检 测单元
实时数据处理工作站 数据存储
声速断面 Transceiver
数据存储 数据存储 和处理
绘图仪
罗经
声纳影像记录 姿态传感器 换能器 图2.1SimradEM950/1000多波束声纳系统组成单元 打印机
波束的发射、接收流程及其工作模式 多波束换能器基元的物理结构是压电陶瓷，其作 用在于实现声能和电能之间的相互转化。换能器也正 是利用这点实现波束的发射和接收。 多波束发射的不至一个波束，而是形成一个具有一定 扇面开角的多个波束，发射角由发射模式参数决定。
多波束波束的几何构成
波束在海底投射点位置的计算需要船位、潮位、船 姿、声速剖面、波束到达角和往返程时间等参数。计 算过程包括如下四个步骤： 姿态改正。 船体坐标系下波束投射点位置的计算。 波束投射点地理坐标的计算。 波束投射点高程的计算。
为便于波束投射点船体坐标的计算，现作如下假设： 换能器处于一个平均深度，静、动吃水仅对深度有 影响，而对平面坐标没有影响。 波束的往、返程声线重合。 对于高频发射系统，换能器航向变化影响可以忽略。
高分辨率测深侧扫声纳
高分辨率测深侧扫声纳简称为HRBSSS声纳 (High Resolution Bathymetric Sidescan Sonar)。 HRBSSS声纳分辨率高、体积小、重量轻、功耗低以 及声纳阵沿载体的长轴安装，特别适用于AUV、 HUV、ROV、拖体和船上，在离海底比较近的高度 上航行，获得高分辨率的地形地貌图。 声纳阵包括左舷和右舷两个声纳阵，自主开发的 声纳软件包括水上数字信号处理软件、水上服务器软 件、声纳驱动软件和水下主控软件，以及用于调试测 试的终端调试测试软件、终端调试测试软件和声纳仿 真软件。
海洋测绘第2章 海洋基本知识
§2-4 海洋法基本知识
莫桑比克 萨摩亚 阿拉伯联合酋长国 坦桑尼亚国 新西兰 尼加拉瓜 尼日尔 尼日利亚 挪威 阿曼 巴基斯坦 巴拿马 巴布亚新几内亚 巴拉圭 圣文森特和格林纳 瑙鲁 尼泊尔 荷兰 塞舌尔 塞拉利昂 新加坡 所罗门群岛 索马里 南非 西班牙 斯里兰卡 苏丹 苏里南 纳米比亚 圣多美和普林西比 沙特阿拉伯 塞内加尔 乌拉圭 瓦努阿 越南 也门 南斯拉夫 扎伊尔 赞比亚 津巴布韦 欧洲经济共同体
（1）地中海：一般与大洋之间仅以较窄的海峡相连 （2）边缘海：濒临大陆，以半岛或岛屿与大洋分开的海。
§2-1 海洋
3、海湾：洋或海延伸进入大陆部分的水域。 4、海峡：海洋中相邻海区之间宽度较窄的水道。
最大特点：潮流速度很大 主要海峡:多于36个
5、海岸带
海岸带：处于海与陆之间的过渡位置，是海洋和陆地的 相互作用带，其宽度为数公里至数十公里不等。它的内界为 特大潮汐影响的海岸范围，它的外界为海水对海底作用（冲 於）有明显影响的范围。海岸带由三部分构成：
宽度标准不等，一般≤200海里，我国为12海里。
3、专属经济区
发展中国家提出的，在领海以外划定的一个经济区 并对该区实行专属管辖。
一般≤200海里（以领海基线起算），我国为200 海里。
§2-4 海洋法基本知识
三、几个基本概念
4、渔 区
沿海国家在其沿海一定范围的水域行使渔业管辖权 的水域。 宽度标准不同，一般≤200海里。
§2-4 海洋法基本知识
博茨瓦纳 巴西 文莱达鲁萨兰国 保加利亚 布基纳法索 布隆迪 白俄罗斯 黎巴嫩 科威特 莱索托 利比里亚 利比亚 列支敦士登 乍得 智利 中国 马来西亚 马尔代夫 马里 马耳他 毛里塔尼亚 毛里求斯 墨西哥 摩纳哥 蒙古 摩洛哥 加纳 希腊 格林纳达 菲律宾 波兰 葡萄牙 卡塔尔 大韩民国 罗马尼亚 卢旺达 圣克里斯托弗和尼 维斯 圣卢西亚 卢森堡 马达加斯加 马拉维 斯威士兰 瑞典 瑞士 泰国 多哥 特立尼达和多巴哥 突尼斯 图瓦鲁 乌干达 乌克兰
海洋测绘第7章-海底地形和海道测量分解
岸线地形测量：在进行大比例尺海道测量时，除了测 取海域和海滩上的海底地形以外，同时还要测量沿海陆地 的地形。
沿海陆地通常都已有陆地地形图，为什么不予利用， 而把沿岸地形测量作为海道测量的内容之一？这是由于海 图制图工作的需要和航海上的要求而定的。
海洋底质探测：目的是识别水底表层结构，为航船 选择锚泊点或潜艇选择座底点提供资料。在缺乏航行定 位手段的区域，还可通过底质采样判断船舶概位。底质 结构一般通过用机械采泥器（如柱状采样器）获取底质 样品，或结合回声测深仪、侧扫声呐和海底表层剖面仪 的回波记录，分析不同底质的平面和剖面分布而获知。
三、海道测量的分类
根据测区距海岸的远近、水下地形的复杂状况和制图的 要求，海道测量通常分港湾测量、沿岸测量、近海测量和远 海测量4类。
港湾测量、沿岸测量、近海测量和远海测量所得海图的 比例尺和精度要求逐渐降低。
重点掌握
海底地形测量的定义 测深线的种类及用途 测深线的布设形式 导标及其放样 测深线的勾绘原则 海道测量的定义、内容与分类
水流方向
§7-1 海底地形测量
（3）辐射线方向
大多用于岛屿的延伸部分或孤立的岛屿周围的水域。辐 射线方向布设使测深线间距内密外疏，近岛部分水深点较密, 这不仅有利于暗礁、浅滩的发现，而且，也有利于选择适宜 的靠船及登陆地点。
§7-1 海底地形测量
在重要航道上布设补充测深线有两种方法：
（1）补充测深线方向与主测深线方向一致，间距则根据需要 而定；
§7-1 海底地形测量
主测深线可采用如下方向布设 （1）垂直于水流轴线方向 测深线垂直于水流方向，使测深线正好通过地貌变化 比较剧烈和有代表性的地方，有利于全面如实地反映测 区的海底地形。
水流方向
海洋测量软件的使用方法
海洋测量软件的使用方法一．安装海洋软件运行中海达测绘仪器公司配套光碟中安装目录下的SETUP.EXE（4.3版）或nav5.exe（5.0以上版本）文件,开始初始化SETUP过程。
稍等片刻出现图1-1窗口（不同版本提示界面会有一点不同）。
图1-1单击确定后出现安装路径选择窗口图1-2。
图1-2该窗口确定HaiDa海洋测量软件的安装路径。
如果要修改安装路径，则单击“更改目录”按钮,修改安装路径，否则直接单击大按钮，稍等直至软件安装完毕。
安装完毕，程序会自动在WINDOWS的“开始”程序组中添加一个“HaiDa 海洋测量软件4.3”菜单，该菜单包含了“HaiDa海洋测量软件4.3”的图标。
安装主程序完毕后，程序会自动启动微狗驱动程序安装，必须安装后才能启动软件，否则软件读不了软件狗，不能正常进行工作。
图1-3二．新建任务安装主程序完毕后，双击桌面上Haida 海洋测量图标图1-41.如果是首次打开海洋测量软件将会提示新建任务菜单图1-5请点击新建任务提示下列相应的参数a. 坐标选择-54图1-6b. 投影选择自定义投影中央子午线120:00:00 (以121度21分为例，不同地方中央子午线会不同，必须和手簿同步) 平均纬度为: 0 尺度: 1 X常数: 0 Y常数: 500000（国家规定）投影高: 0图1-7说明：（1）中央子午线由Yw中的带号确定，其算法是：三度带：Ｌ= n×3 六度带：Ｌ= n×6－3（2）Ｌ为中央子午线（度），n为投影带号。
选择其他投影时，右边出现“投影参数”输入框，输入工作区域的投影中央子午线（度:分:秒）、尺度及X常数Y常数。
对于墨卡托投影还需输入基准纬度。
（3）如果是RTK或涉及到参数的时候，中央子午线必须和求参数的时候一致，否则坐标会出错。
（4）度分秒之间用冒号隔开。
e. 图定义输入名称比例西南角坐标(大概值就可不影响坐标只是显示问题)图1-10g. 转换参数说明：请将前面打勾，其中的值输为按手簿计算的七参数输入就行（共七个值）。
第一讲海洋测绘概述
43
机载Lidar和船载多波束测深
44
海底地形地貌及底质测量
海底地形测量是测量海底起伏形态和地物的工作。 特点是测量内容多，精度要求高，显示海底地物、 地貌详细。 海底地质探测是对海底表面及浅层沉积物性质进 行的测量。 地貌测量——多采用侧扫声纳测量 底质测量——底质采样
浅底层剖面仪
海 洋 中 心 主 体 叫 洋 ， 边 缘 附 属 部 分 称 海
海的面积小得多，只占海洋总面积的11%； 海的水深平均较浅，平均水深一般小于3000米， 有的甚至只有几十米深
海
海受大洋流系和潮汐的支配；
海与陆地接边，受大陆影响大，海洋要素 随季节变化大，海水透明度较差。
海洋
海底地壳为陆壳性质；
大陆边缘
大陆边缘是大陆与大洋连接的边缘地带也是是大陆与大洋 之间的过渡带，通常由大陆架、大陆坡、大陆隆及海沟等 组成 。
海沟： 大陆边缘底部狭长的 海底陷落带 。
海沟深度通常大于6000 米，多数海沟分布在太平 洋四周
大洋底
大洋底是大陆边缘之间的大洋全部部分，由大洋中脊和大 洋盆地构成 。
大洋中脊： 是贯穿世界四大洋、成因相同、 特征相似的巨大海底山脉系列 。
海峡
海峡是指海洋中相邻海区之间宽度较窄的水道。海峡地区海洋状况 的最大特点是潮流速度很大。 海峡有深有浅、有宽有窄，它们是连接洋与洋、洋与海、海与海的 咽喉。
海岸，海岸带，海岸线
海岸: 是陆地与海洋相互作用、相互交界的地带。
海岸可分为海、陆之间现今正在相互作用着的现代海岸，和 过去曾经相互作用过的古代海岸两种。

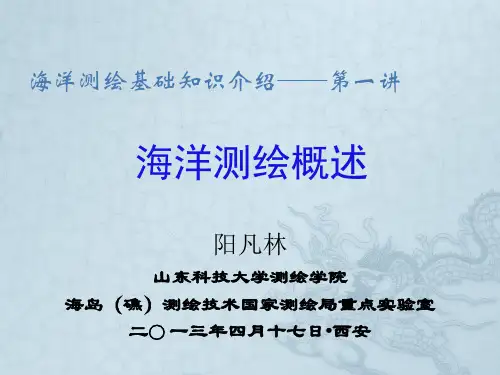

海洋测绘基础知识介绍——第一讲
海洋测绘概述
阳凡林
山东科技大学测绘学院 海岛（礁）测绘技术国家测绘局重点实验室
海洋测绘
实用性任务
实用性任务
关于海洋测量的实用性任务，主要指的是对各种不同的海洋发开工程，提供它们所需要的海洋测量服务工作。 主要包括：海洋自认资源的勘探和离岸工程；航运；救援与航道；近岸工程；渔业捕捞；其他海底工程。
海洋测绘
介绍
01 简介
03 基本理论 05 实用性任务
目录
02 发展阶段 04 主要方法 06 历史
基本信息
以海洋水体和海底为对象所进行的测量和海图编制工作统称为海洋测绘。它既是测绘科学的一个重要分支， 又是一门涉及许多相关科学的一门综合性学科，是陆地测绘方法在海洋的应用与发展。
简介
简介
占全球面积71%的海洋(面积约三亿六千万平方公里)，蕴藏着极为丰富的生物和矿产资源，随着世界对海洋 开发的迅猛发展和海上军事活动的日益加强，作为海上一切经济和军事活动基础的海洋测绘，已处于一个新的发 展、变革时期。其主要特点是：
③70年代以后，广泛应用电子技术和计算机技术于海洋测绘中。
基本理论
基本理论
海洋测量的基本理论、技术方法和测量仪器设备等，同陆地测量相比，有它自己的许多特点。主要是测量内 容综合性强，需多种仪器配合施测，同时完成多种观测项目；测区条件比较复杂，海面受潮汐、气象等影响起伏 不定;大多为动态作业,测者不能用肉眼通视水域底部，精确测量难度较大。一般均采用无线电导航系统、电磁波 测距仪器、水声定位系统、卫星组合导航系统、惯性导航组合系统，以及天文方法等进行控制点的测定和测点的 定位；采用水声仪器、激光仪器，以及水下摄影测量方法等进行水深测量和海底地形测量；采用卫星技术、航空 测量以及海洋重力测量和磁力测量等进行海洋地球物理测量。
海洋测绘
为控制测量精度， 仪器有一项重要的设置， 输入 在 “后前前后” 的测量模式中测站最大偏差值。这个 数值是指在一个测站上 “后前” 和 “前后” 的两次高差 测量值的差值。其设定应根据水准测量的等级而 定， 如果设得过高， 测量中因外界条件的影响经常会 出现超限的警告， 影响工作进度； 若设得过低， 在测 段的往返闭合差和水准路线闭合差上将会出现超出 限差要求的情况， 因此， 测站最大偏差值的设定至关 重要。 在 《国家一、 二等水准测量规范》 和 《国家三、 四 等水准测量规范》 中， 一、 二等水准测量的基辅分划 所测高差之差分别为 )*7++ 和 )*8++， 三、 四等水 准测量的基辅分划所测高差之差分别为 !*7++。结 合 《规范》 要求， 经多次测试， 在一、 二等精密水准测 量中， 建议将测站最大偏差值设为 )*7++； 在三、 四 等水准测量中该值设为 !*7++。这样， 在每站前后 视距离、 视距累计差和视线高度等方面， 严格执行国 家水准测量规范要求的情况下， 即使在最不利的天 气 （如大气变化剧烈的中午） 中测量， 也只有极少数 测站的最大偏差值超限， 从而保证了测量的精度和 进度。 2*"*" 输入最小视高 大气垂直折光的影响是精密水准测量的主要误 差之一， 特别是视线越接近地面， 大气垂直折光的影 响越大。为减弱其影响， 国家水准测量规范对前后 视的视线高度有严格要求， 故该项输入也应按相应 等级的要求进行设定。一般情况下， 将输入仪器的 最小视高 （ +%9 :%;<=） 为 )*7+。测量中， 当水平视线 低于该设置时， 仪器将警告用户， 通过调整仪器和前 尺位置解决之。 2*# 测量中常见问题的处理 2*#*! 测站最大偏差值超限的处理方法 由于电子水准仪采用电子读数的方式， 不存在 人为读数误差， 出现测站最大偏差值超限的主要原 因是来自于外界条件的影响。当标尺的影像在望远 镜中抖动比较剧烈时， 应考虑适当缩短前后视距离， 尽量架高仪器。若仍超限， 应停止观测。 2*#*" 仪器无法显示测量结果的处理方法 测量中常会出现仪器无法显示测量结果的现象， 产生这一现象的原因有两个方面， 一是太阳光通过树 荫照射到标尺上， 在标尺上产生斑纹， 使仪器得到的 影像受到干扰无法与仪器内的条码图片进行比较和 计算， 此时， 对标尺应加以遮挡， 以消除标尺上的斑 纹。二是水准仪的物镜端受到光线的直接照射 （日落 前这种情况最为明显） ， 亮度太强， 使得仪器无法得到
06.海洋测绘-推荐下载
06.海洋测绘06.001海洋测量marine survey06.002海洋大地测量marine geodetic survey06.003海底控制网submarine control network06.004岛陆联测island－mainland connection survey06.005海洋水准测量marine leveling06.006当地平均海面local mean sea level06.007日平均海面daily mean sea level06.008月平均海面monthly mean sea level06.009年平均海面yearly mean sea level06.010多年平均海面multi－year mean sea level06.011平均海面季节改正seasonal correction of mean sea level06.012海面地形sea surface topography06.013海洋测量定位marine survey positioning06.014光学［仪器］定位optical instrument positioning06.015卫星定位satellite positioning06.016无线电定位radio positioning06.017水声定位acoustic positioning06.018组合定位integrated positioning06.019圆一圆定位(又称“距离一距离定位”)range－range positioning 06.020双曲线定位(又称“测距差定位”)hyperbolic positioning06.021极坐标定位(又称“距离方位定位”)polar coordinate positioning 06.022差分法定位differentiation positioning06.023位置线line of position, LOP06.024位置线方程equation of LOP06.025位置［线交］角intersection angle of LOP06.026位置面surface of position，SOP06.027定位点间距positioning space06.028等角定位格网equiangular positioning grid06.029辐射线格网radial positioning grid06.030双曲线格网hyperbolic positioning grid06.031等距圆弧格网equilong circle arc grid06.032等精度[曲线]图equiaccuracy chart06.033岸台(又称“固定台”)base station06.034船台(又称“移动台”)mobile station06.035跟踪台track station06.036监测台(又称“检查台”)monitor station，check station06.037台链station chain06.038主台main station06.039副台slave station06.040相位周(又称“巷”)phase cycle，lane06.041相位周值(又称“巷宽”)phase cycle value，lane width06.042相位稳定性phase stability06.043相位多值性phase ambiguity06.044相位漂移phase drift06.045固定相移fixed phase drift06.046联测比对comparison survey06.047联测比对点point of comparison survey06.048接收中心receiving center (注：船台接收岸台发射的无线电信号的实际接收点，该点有时与天线位置不一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）定位 精确地确定海洋表面、海水中和海底各种标 志的位置称为海洋定位。
（5）测探 在船体上进行海底地形测量，主要问题是如何测出水 体的深度。目前根据海水的物理特性，一般采用以 船上发射声波，使其传递到海底再反射回来，在船 上接收，以获得测量成果。
（6）海底地形测量及地貌、底质探测 海底地形测量是测量海底欺负形态和地物的工 作，是陆地地形测量在海域的延伸。 海底地质探测是对海底表面及浅层沉积物性质 进行的测量
海洋测绘的科学性任务
一、是为研究地球形状提供更多的数据三、是为海洋环境研究工作提供测绘保障。
海洋测绘的实用性任务
• 海洋测量的实用性任务主要指的是对 各种不同的海洋开发工程，提供它们 所需要的海洋测量服务工作。 • 服务对象主要有海洋资源勘探和离岸 工程；航运、救援与航道；近岸工程； 渔业捕捞；其他海底工程；海上划界 等。
谢 谢！
（2）海洋磁力测量 海洋磁力测量是测定海上地磁要素的工作，是研 究地球物理现象、海洋资源勘探以及海底宏观地质 构造的有力手段之一。。海底磁力测量的主要目的 在于寻找与石油、天然气有关的地质构造和研究海 底的大地构造。
（3）海水面的测定
海水面的测定包括海面形态的测 定和平均海平面的确定。前者对海洋 测量和海洋科学的研究有着重要意义， 而后者对大地测量有着重要的意义， 因为平均海水面的形状，就是地球等 位面的形状。
海洋
海洋是地球表面包围大陆和岛屿得广 大连续的含盐水域，是由作为海洋主体 的海水水体、溶解和悬浮其中的海洋生 物、邻近海面上空的大气、围绕海洋周 缘的海岸和海底等部分组成的统一体。 海洋的中心部分为洋，边缘部分为 海。洋占89%，平均深度3000m以上，其 温度、盐度等水文要素不受大陆的影响。 有独立的风、潮汐和洋流系统。
21世纪建设海洋强国的内涵及其 对测绘保障的需要
1.海洋强国的内涵及意义
21世纪是海洋世纪，把我国建设称 为世界级的海洋强国是新世纪我国海洋 中长期发展规划的总目标，是时代赋予 我们的历史使命。
2.海洋强国战略的主要任务
• 海洋强国战略的主要任务可概括为 发展海洋经济，全面建设小康社会和建 立强大的国防、保卫海疆和维护国家海 洋权益。海洋强国的战略任务包括：海 洋经济区域建设、发展海洋产业和海洋 技术研究、加强海上力量建设、维护国 家海洋权益和利益等。
海洋测量的特点
• （1）海洋测量中垂直坐标是和船体的平面位 置同步测定的。 • （2）在海洋中设置控制点相当困难。 • （3）海上测站点处在动态中，所以其观测精 度也不如陆上的观测精度高。 • （4）在海水中应采用声波作信号源，这时声 速受到海水温度、盐度和深度的影响。 • （5）海水面经常受到潮汐、海流和温度的影 响，因此所测定的水深也受到这些因素的影响。 • （6）在海上，测量工作必须在不断运动着的 海面上进行，就某点而言，无法进行重复观测。
海洋测绘
• 涵义、地位及作用 海洋测绘是海洋测量和海图绘制的总 称，其任务是对海洋及其邻近陆地和江 河湖泊进行测量和调查，获取海洋基础 地理信息，编制各种海图和航海资料， 为航海、国防建设、海洋开发和海洋研 究服务。
现代海洋测绘在已有海洋测绘定义的基础 上，更加突出其现代特色。 主要体现为： 1、测绘内容更加广泛。 2、采用的技术手段更加先进。 • • • • 卫星定位 水深测量技术 卫星测高技术 GIS地理信息系统
海洋中储存资源
（1）海洋能 海潮得涨落、潮流和由风引起得波浪中 都蕴藏着巨大的能量。
（2）海洋矿物资源 海洋矿物资源是指海水中包含的矿物资源、海 底表面沉积的矿物资源和海底各种地质构造中埋藏 得矿物资源的总称。其中有各种金属矿物、石油、 天然气和锰结核矿等。
（3）海洋生物资源 海洋中有大量的鱼类和海藻类植物可供 人类食用。
海洋与海洋测绘
制作人：许 勤
前言
• 随着陆地资源的匮乏，人类将资源开发和利用 的重点转向了海洋。 • 21世纪是海洋世纪，我国已经制定了21世纪海 洋强国策略。 • 海洋测绘：海洋测量与海图绘制，是对海洋及 其邻近陆地和江河湖泊进行测量和调查，获取 海洋基础地理信息，编制各种海图和航海资料 ，为航海、国防建设、海洋开发、管理和海洋 研究服务。
（7）海图编制 海图是以海洋及其毗邻的陆地为描绘对象的地 图，其描绘对象的主体是海洋，海图的主要要素为 海岸、海底地貌、航行障碍物、助航标志、水文及 各种界线。
海洋测量的发展史以及现状
• 13世纪后，中国发明的指南针传到西方，才开始实用 罗盘进行海洋测量 • 18世界，欧洲相继成立了海道测量机构，同时六分仪、 天文钟等测量用的仪器设备的研制成功。 • 从19世纪中叶起，汽船开始代替帆船，船的吃水量随 着增加，进行了大量的水深测量。 • 第一次世界大战期间，研制成功了潜水艇，发展利用 水声学的原理探测潜艇的技术。 • 二战后，海洋开发、研究海洋促进海洋测量发展。
3.海洋强国战略的测绘保障
测绘范围 ——根据海洋强国战略的要求，测绘范围必须由近岸 向公海延伸，覆盖中国近海全部海域。 ——其中包括中国内海、领海、专属经济区和大陆架， 以及公海的特定海域。 测量技术方法 ——为满足海洋强国战略的客观要求，必须GPS、RS、 LIDAR（机载激光测深）、MES（舰载多波束）、GIS 为一体动态探测集成技术以及仿生技术。全球卫星定 位技术、遥感技术、机载激光测深技术、船载多波束 技术、地理信息系统，均为跨世纪先进技术，具有准 确、快速、直观、经济等特点。
海洋测绘内容
• • • • • • • • • 海洋重力测量 海洋磁力测量 海水面的测定 海洋大地测量 海洋定位 海洋探测 海底地形测量及地貌、底质探测 各种海洋专题测绘 等等
海洋测绘的主要内容
（1）海洋重力测量 重力测量即在海上测量重力加速度的工作。海洋重 力测量的目的在于研究地球的形状和内部构造、勘测 海洋矿产资源和保证远程导弹发射提供海洋重力数据。
海洋测量的精度要求
• 海洋测量采用两种精度指标来衡 量定位精度的，其一是相对精度， 其二是绝对精度。 • 对于测定海底扩张提出了3维坐 标均应达到±0.1m，而大地水准 面在高程方面的测定精度也应达 到±0.1m，控制点的3维坐标均 应达到±1m等高精度要求。
海洋测量与其他学科的关系
• （1）海洋测量与陆地测量的有关理论和 方法是有密切关系。 • （2）现代海洋测量技术的基础是无线电 电子学和计算机科学 • （3）海洋测量与航海技术和导航技术有 关。 • （4）海洋遥感学也成为目前一个热门领 域。 • （5）海洋测量工作所处的空间是在广阔 的海洋上，必须掌握海洋学知识。
