• 立式占地面积小,便于安装和检修,为中、小机组和部分大机组广
泛采用。
12
加热器的结构
加热器由筒体、管板或联箱、U型或螺纹形管束和隔板等主要部件
和附件构成。 图4-4~4-5为管板-U形管束式加热器 图4-6为联箱-折形管束 图4-7为联箱-螺纹形管束 图4-8为卧式混合式 图4-9为立式混合式
13

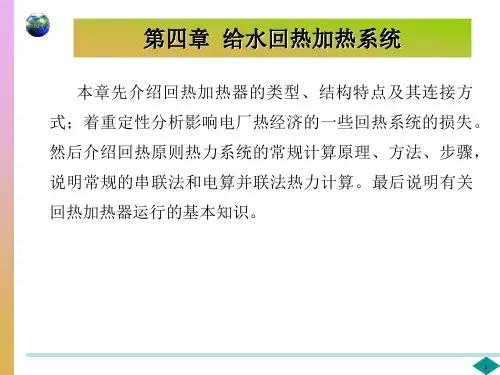

第四章 给水回热加热系统
本章先介绍回热加热器的类型、结构特点及其连接方 式;着重定性分析影响电厂热经济的一些回热系统的损失。 然后介绍回热原则热力系统的常规计算原理、方法、步骤,
说明常规的串联法和电算并联法热力计算。最后说明有关
回热加热器运行的基本知识。
1
第四章 给水回热加热系统
第一节 热力系统的概念及分类
本 章 提 要
第二节 回热(机组)原则性热力系统 第三节 回热(机组)原则性热力系统的计算 第四节 回热热加热器的运行
2
第一节 热力系统的概念及分类
• 热力系统是火电厂实现热功转换热力部分的工艺系统。它通过 热力管道及阀门将各主、辅热力设备有机地联系起来,以在各 种工况下能安全、经济、连续地将燃料的能量转换成机械能最 终转变为电能。 • 用图来反映火电厂热力系统,称热力系统图。热力系统图广泛 用于设计研究和运行管理。
5
一、回热加热器的类型及其结构
混合式加热器:汽水直接接触换热 类型 表面式加热器:汽水不接触,通过金属面换热。 立式加热器 按布置分 卧式加热器
6
(a) 全混合式加 热器回热系统
(b)全表面式加热器 回热系统
7
(c) 高、低加热器为表面式的系统
8
实 际 电 厂 采 用 的 加 热 器 类 型
14
图4-5 管板–U形管束卧式高压加热器 1—筒体;2—管板;3—过热段包壳;4—过热段外包壳;5—不锈钢防冲板; 6—导流板;7—支撑板;8—拉杆;9—防冲板;10—疏水段包壳;11—疏水段 端板;12—疏水段入口;13—疏水出口;14—水室分隔板;15—人孔
15
图 4-6 联箱 —折形管束立式高压加热器 (带内置式过热蒸汽冷却段和疏水冷却 段) 1— 给水入口联箱; 2— 正常水位; 3— 上级疏水入口; 4— 给水出口联箱; 5—凝结段;6—人孔;7—安全阀接口; 8— 过 热 蒸 汽 冷 却 段 ; 9— 蒸 汽 入 口 ; 10— 疏水出口; 11— 疏水冷却段; 12— 放水口
图4-4 管板–U形管束立式低压加热器 (a)面式加热器图例(上部)及其结构示意图; (b)结构图外形及其剖面 1—水室;2—拉紧螺栓;3—水室法兰;4—筒体法兰;5—管板;6—U型管束;7—支架; 8—导流板;9—抽空气管;10、11—上级加热器来的疏水入口管;12—疏水器;13—疏水 器浮子;14—进汽管;15—护板;16、17—进出水管;18—上级疏水器来的空气入口; 19—手柄;20—排疏水管;21—水位计
图4-7 分配、汇集管—螺旋管束立式 高压加热器 1—进水总管弯头;2—进 水总管; 3— 进水配水管; 4— 出水总 管;5— 出水配水管; 6— 双层螺旋管; 7—进汽管;8—蒸汽导管;9—导流板; 10— 抽 空 气 管 ; 11 、 12— 连 接 管 ; 13— 排水管; 14— 导轮; 15— 配水管 内隔板
4
第二节 回热(机组)原则性热力系统
• 回热系统既是汽轮机热力系统的基础,也是全厂热力系统的核心,
它对机组和电厂的热经济性起着决定性的作用。 • 回热原则性热力系统的热经济性用机组的热耗率 qo 来表征。现代 大型汽轮机组的 m、g 较高,均为 99% 左右。由式(1-30a) 机组热耗率 qo=3600/img 可知,如视m、g 为定值,则 qo= f ( i)。所以本书在定性分析各局部原则性热力系统的热经济性 时,都用汽轮机绝对内效率(即实际循环热效率) I 来说明。
16
(三)混合式低压加热器结构
• 目的:为使水在加热时能与蒸汽充分接触,水最后可被加热到接近 蒸汽压力下的饱和温度(一般欠热 1 ℃左右) • 结构:一般采用 1.淋水盘的细流式,2.压力喷雾的水滴式,3.水膜 式等。 • 若需要满足热除氧加热到饱和温度的要求,可加上鼓泡装置(利用在 水中引入比加热器压力高的疏水或其他汽源),其机理详见第五章。 加热和凝结过程分离出的不凝结气体和部分余汽被引至凝汽器。
• 全由混合式加热器组成的系统,每级混合式加热器的水泵应有 正的吸入水头,而且需要有备用泵,反而使系统复杂化,又不
安全;
• 面式加热器有端差,热经济性差; • 面式加热器组成的系统却全较为混合式的简单,而且可靠; • 现在电厂只设一个混合式的作为除氧器,其余的皆为表面式的。
11
(二) 面式加热器的类型及其结构特点
3
全厂性 锅炉本体 主要热力设备系统 汽轮机本体 主蒸汽系统 给水系统 按范围划分 局部性 主凝结水系统 热力系统 各种局部功能系统 回热系统 对外供热系统 抽空气系统 冷却水系统 按用途划分 原则性:原理性图 全面性:实际热力系统的反映
(d)带有两组重力布置方式的混合式加热器回热系统
p5 p7 p4 p6
pc
p1
p2
p3
9
(e)带有部分混合式低压加热器的热力系统
1 2 3
H4
4
5
H2 H3 H5
6
H6 Biblioteka Baidu7
7
SG
2
8
H8
SG
1
C
H1
至 C
10
(一)混合式与表面式加热器比较
• 混合式加热器因无端差,热经济性高;便于汇集汽水和除氧;
• 电厂广泛采用的面式加热器有立式和卧式两种。
• 卧式换热效果好,热经济性高于立式(在同样凝结放热条件下,由 于横管面上积存的凝结水膜薄,单根横管放热系数为竖管的1.7倍),
结构上易于布置蒸汽过热段和疏水冷却段,布置上可利用放置的高
低来解决低负荷时疏水逐级自流压差动力减小的问题等,所以一般 大容量机组的低压和部分高压加热器多采用卧式。
