康佳液晶电视常见问题解答
康佳电视故障维修
家里有使用康佳电视的朋友吗，当电视出现故障你知道怎么维修吗，附近的维修点你了解吗？今天小编搜集了康佳电视常见的故障给你介绍下。
1.康佳液晶电视花屏原因所谓花屏，常见为屏幕有图像，但图像上覆盖有点状、片状、马赛克干扰。
造成此类故障的部位有：逻辑板、液晶屏、电脑板的TTL或LVDS信号形成部分（小屏幕多为TTL信号，大屏幕多为LVDS信号，以下简称LVDS信号）。
2.康佳液晶电视花屏检修方案检修此故障时，首先要区分故障是在逻辑板及液晶部分，还是在电脑板的LVDS信号部分。
打开用户菜单，观察图像花屏的同时，看看用户菜单是否也伴随有花屏的故障现象，如果用户菜单正常，只是图像出现花屏现象，问题一般在电脑板的隔行转逐行及scaler处理芯片电路上。
一般可以补焊进行判断（对于BGA封装形式的芯片我们可以按压芯片，同时观察屏幕花屏现象是否有明显变化，如果变化明显，一般为此芯片虚焊所致，用特殊工具，如热风枪给IC加热，将接触不良脚重新补焊即可）。
如果打开用户菜单，屏幕上菜单也存在花屏现象，则只能通过代换电脑板和逻辑板进行判断。
屏幕出现花屏和不定时花屏的故障，常见为LVDS插线接触不良，清理连接线即可。
逻辑板上出现故障率较高的部位为逻辑板上电源电路损坏居多，资料和元件奇缺，现阶段只能整块更换，检测未发现逻辑板上有明显的短路现象时，可以更换保险一试，然后观察故障是否排除。
3.康佳电视售后维修案例：康佳LED40F2200NE液晶电视不开机故障维修故障描述：一台康佳LED40F2200NE液晶三合一主板，板号35017585。
通电指示灯红灯能变绿灯，背光不亮，无声，不开机！维修过程：接修一台客户拿来的康佳LED40F2200NE液晶电视，故障表现不开机，该机电源板、主板、背光板三合一，换板要好几百元，成本比较高。
先检查再说，上电用电压表测量12V 5V 3.3V 1.5V 1.2V 电压，所有电压都正常。
连接串口查看打印信息，BIST0-FAIL，说明DDR内存故障，DDR内存在主芯片内部，要换主芯片MSD6A638JSMG-WL，可不是容易的事情。
康佳液晶平板电视维修经验
康佳LC-40BT20 无光栅故障现象：无光栅,经查在开机瞬间工作,后很快停振,背光灯能点亮一下，说明CPU 工作基本正常。
如果屏坏伴音及按键控制都应该是正常。
分析与处理：该机呈现故障不稳定,从按键无法控制且背光灯不亮及以上现像可以初步判断,该机屏及屏电路基本正常,且CPU 也已经工作. 重点应检查N401 的供电,复位,晶振电路,以及CPU 与N401 及程序存储器之间的通讯, 测N802 屏供电5V(三星屏)。
(N805)1.8V ,(N83 3)2.5V ,(N870)1.8V , (N803)3.3V ,(N830)5V 正常。
测CPU 的35 脚至N401 的F18脚复位(高电平复位)由高电平变低电平属正常。
测量晶振Z301 其中一脚1.6V另一脚0V ,偏离正常值,用万用表10V 档测晶振两脚间电压0V。
正常为正反测量都应有1V 左右电压,怀疑晶振性能不良,更换后图声正常。
康佳LC32BT20故障维修故障现象：黑屏，背光灯不亮查电源12V 24V输出正常。
查数字板的F801一端有12V另外一端无12V.更换F801后12V正常。
开机后屏幕亮但却是蓝屏无图无字符，按节目键换台可见光栅闪动并且有瞬间噪音。
说明CPU电路已正常工作。
为确定故障。
关掉蓝屏，发现屏幕上无雪花点，却是绿屏无噪点状。
分析故障点应该在图像数字处理控制器上。
仔细查N401的供电，发现2.5v供电只有 1.3V。
此电压时。
由12V经过L833(MP1410ES)稳压得到2.5V在由L835 L836供给N401及其其他的外围电路。
跳开L835 L836再测N833 MP1410ES 3脚输出的2.5V仍低。
代换N833后故障排除。
因为N833输出的电压是给视频处理供电的。
由于供电不正常，所以引起无图像。
康佳液晶电视LC32BT20花屏分析与检修：开机几乎看不到图像，字符也是花的，测各供电，发现N833的2．5 V输出端只有1．4V明显偏低，于是更换N 8 3 3，开机图像正常，原本以为故障排除了，可是一会儿故障又出现了，再测N 8 3 3输出的2．5 V又偏低了，难道N8 3 3又坏了，再更换一新的N83 3(MPl4l0ES)，测其输出。
康佳电视维修方法
面对电视使用出现故障的时候，该怎么排查原因和解决问题。
下面闪电家修就来介绍一下康佳电视常见故障原因分析，以及解决方法的内容。
一起来看康佳电视维修方法吧。
康佳电视常见故障康佳电视常见故障——三无，指示灯也不亮分析与检修：开机指示灯不亮，按压本机面板键及遥控器按键均不起作用，说明整机无法工作，分析原因，认为是电源异常所致。
首先测得机外电源适配器无12V输出，证明故障根源是因适配器损坏造成的整机不工作。
试用自已的维修电源调至12V，为液晶电视供电，开机一切正常，进一步说明，电视是正常的。
拆开电源适配器，目测电路板上电源模块已经炸裂，300V滤波电容表面塑封皮也已脱落，保险管已严重发黑。
在路测得300V起动电阻也已经开路。
用原装STR-G5653代换电源膜块，用100uF/400V电容代换300V滤波电容，用2A/250V保险管取代原损坏件，用两只180kΩ/0、5W阻燃电阻代替原起动电阻，再复测在路电阻，未见异常，通电前，在12V输出端接一只10Ω/15W线绕电阻作假负载，开机后，测得12V输出正常，说明电源已修复。
接通液晶电视后，图像、伴音恢复正常。
为了切实保护液晶电视不受过压侵害，建议在电源适配器保险管与300V整流桥堆之间加装一只360V的压敏电阻，可达到防止因过压而损坏电视机的目的。
康佳电视常见故障——图像、伴音、亮度问题分析与检修：根据图像、伴音、亮度经常性时有时无的现象分析，说明机内存在着严重的接触不良现象。
如果此类故障不根除，很容易导致LCD屏或背光灯提前老化或损坏。
首先测得电源适配器12V电压输出正常，拆开机壳，从电源管理器部位着手检查，当目测到12V连接插座J900时，发现三处引脚表面均有明显的氧化现象，接着将插座焊下，用钢锯片将表面刮净搪锡，装入电路板焊牢后，再用硅胶将其引脚部位涂抹一遍，以免受潮氧化，旧病复发。
经此处理后，电视再没发生此类故障。
康佳电视常见故障——观看时机内发出异味分析与检修：根据机内发出异味这一现象推断，说明机内温升过高，导致某些元器件表面有塑料封皮受热或元器件短路。
康佳电视五大常见故障原因与处理方法
家里的康佳电视机坏了，不晓得怎么维修，下面，就一起来看一看五大常见故障：一.正确关机目前很多用户家里都有智能机顶盒，而也有不少用户看完电视关了电视就回房休息了，机顶盒却忘了关，实际上这相当于机顶盒一直被开着，所以需要牢记，关了电视也要关机顶盒，全都断电才是正确的。
当然，目前也有一些机顶盒，电视关机之后，机顶盒也就自动关机了。
二、画面闪解决方法（1）当电视的画面出现了闪状况，需要调理“相位”，然后查看主板各个工作点的电压是否正常，若有问题，需对应的检修。
（2）其次看锁相回路电容、电阻有无变值，再查看主板由行场输入到反相器输出、再到芯片部分电路有无虚焊或短路现象，和上面的状况有点类似，修理方法也是一样的。
三.避免磕碰;电视在家中摆放完成后，一定要避免磕碰。
如果是壁挂式，一定要注意固定架的牢固程度。
如果是摆在电视柜上，要注意家人在家中行动时不会碰到，尤其是家中有小孩子的用户。
电视等智能硬件一旦被磕碰将有可能造成不可逆的损失，比如屏幕破碎只能更换屏幕，要做好保护防范措施。
四、花屏；出现花屏的时候，要测量主板时钟输出是否正常，检查主板信号rgb由输入到主芯片部分电路有无虚焊或短路现象，电容、电阻有无变值，再检查主板信号输出到屏的连接座部分电路有无虚焊或短路。
五.通过正规渠道安装第三方应用:现在家中很多电视都是智能电视，搭载安卓系统，用户可以按照自己的喜好安装第三方应用，但同时也应该注意，一定要通过正规渠道安装正版第三方应用，比如自带的应用商店、当贝市场等，避免安装流氓软件。
有的电视机两个光耦，其中一个管调节电压，另一个只管遥控开关机，要看是哪一个坏。
啄木鸟家庭维修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
重庆康佳液晶电视的电源板常见故障上门维修
康佳液晶电视的电源板常见故障有哪些呢？基本的电路待机,遇到电路待机我们怎么去处理呢？下面将由快益修为大家详细分析康佳液晶电视里面电源板等系列问题,这次涉及电路喔！不是简单的表面故障,内容比较专业枯燥,希望大家有耐心看。
一、康佳液晶电视电源板常见故障现象：第一大故障：电路待机（1）无＋5V电压输出；（2）＋5V电压在3V左右波动；（3）＋5V输出电压只有＋4V 图1第二大故障：PFC电路图4/5（1）更换PFC电路部分元件后,PFC电压高达500V；（2）开机烧保险；第三大故障：开／待机控制电路＋5V电压正常,但无＋12V和＋24V电压输出。
图2/3二、康佳液晶电视电源板检修方法：第一种维修方法：（1）检查待机电源电路,发现IC1的⑤-⑧脚电压为0V,经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻,以免再次损坏。
（2）空载试机,＋5V电压仍较低,这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ）,发现DB5击穿,换新后故障排除另外,该电路中稳压二极管DB5（20V）,DB10（33V）,DB8（10V ）易损坏,其故障现象多表现为＋5V电压在＋4V左右波动。
（3）空载试机,＋5V电压仍较低,这说明故障在待机电源部分。
直观检查发现＋5V滤波电容CB7、CB8已鼓包,换新后故障排除。
第二种维修方法：（1）该电源板原是保险管熔断,开关管QF5、QF6击穿,将这些损坏元件更换后开机,测得C5两端电压高达500V,立即关机。
PFC电压高,说明PFC振荡块IC2的稳压控制电路有故障。
IC2的①-②脚为稳压取样控制端,重点检查这两脚外接元件,发现①脚外接电阻RF12开路,换新后故障排除。
（2）检查发现开关管QF5击穿,但换新后又再次损坏,对该部分电路中的其他易损件QF6,QF3,QF4,C5等进行检查,发现C5容量变小,换新后故障排除；开机后,光栅闪烁。

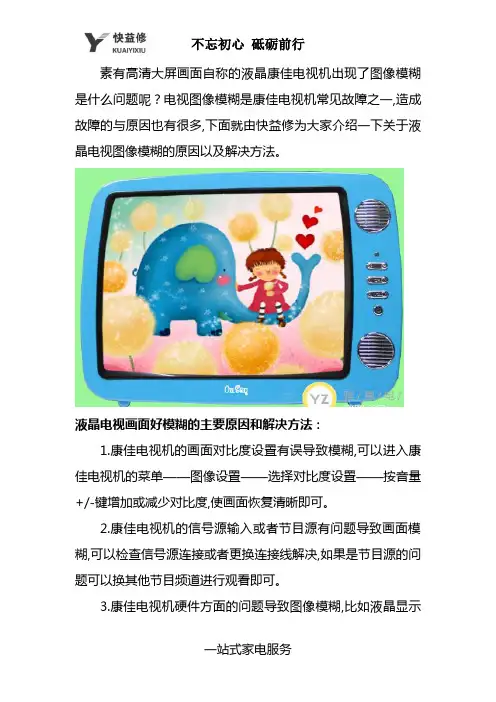

重庆康佳液晶电视图像模糊什么问题老师傅这么说
素有高清大屏画面自称的液晶康佳电视机出现了图像模糊是什么问题呢？电视图像模糊是康佳电视机常见故障之一,造成故障的与原因也有很多,下面就由快益修为大家介绍一下关于液晶电视图像模糊的原因以及解决方法。
液晶电视画面好模糊的主要原因和解决方法：1.康佳电视机的画面对比度设置有误导致模糊,可以进入康佳电视机的菜单——图像设置——选择对比度设置——按音量+/-键增加或减少对比度,使画面恢复清晰即可。
2.康佳电视机的信号源输入或者节目源有问题导致画面模糊,可以检查信号源连接或者更换连接线解决,如果是节目源的问题可以换其他节目频道进行观看即可。
3.康佳电视机硬件方面的问题导致图像模糊,比如液晶显示屏故障.内部显示电路和芯片故障.主板芯片故障等,这种情况需要联系康佳电视机的售后服务进行检修才能解决。
画面大了,但图像的分辨率没变,当然不清晰。
可以调一下电视分辨率。
一.显像管的管座受潮氧化漏电引起的：这种现象通常发生在潮湿的雨季,湿度较大。
康佳电视机使用一段时间后,由于温度升高,使潮汽散发,电压有所上升,所以模糊的情况有所好转,于是画面就变得清晰了。
显像管插座简称“管座”,在显像管的末端。
二.显像管的管座老化,导致显像管电压下降,造成康佳电视机画面持续模糊：显像管插座老化了,最好请专业的维修人员上门维修,更换一个显像管管座价格不会很贵,一般在几十元之内。
如果用户动手能力强,自己更换也不难。
三.聚焦电压的问题：电视开机几个小时图象一样模糊,遥控器正常,对比度亮度也可以调,屏显字符又正常。
屏显字符正常肯定不是显像管老化。
开机几个小时一样模糊,屏显字符正常,也不可能是管座。
打开机盖调整聚焦电压,外行不要操作,有高压。
四.新买的电视接上有线电视后图象不清楚,雪花感十分严重的原因：1.装修时天线(有线信号线)与某电源线有接触,致使部分频道接收不好；2.检查天线（有线）的外接线是不是脱焊或接触不良,如果是打电话通知当地的有线分部；3.如果你的电视是29寸以上的部分频道出现雪花就是噪点大的原因,以模拟电视来说相当正常；4.检查一下是不是只有在UHF(特高频)的频道节目才有雪花和收不到,如果是就属于你那根天线（有线）问题,有些网线太老,当地的开发商自己购买的线达不到国家标准,导致处于在UHF(特高频)的频道节目出现雪花或接收效果差或完全收不到.一般是郊区才有这种现象；5.如果图象看上去很模糊不成形就是电视内部问题,这个要找专业人员修理。
康佳电视黑屏处理方法
康佳电视黑屏处理方法
如果康佳电视出现了黑屏的问题，可以尝试以下的处理方法：
1.检查电视的电源线是否插紧，并确保插座正常工作。
2.检查遥控器的电池是否正常，如果电池电量过低或者已经耗尽，及时更换新电池。
3.尝试使用遥控器或者电视机上的物理按钮对电视进行重启。
长按电视机上的电源按钮约10秒钟，直到电视自动关闭并重新开启。
4.检查电视机背面的连接线是否插紧。
包括HDMI、AV、电源线等连接线都要确保插紧。
5.如果以上方法仍然无效，可以尝试将电视机连接到不同的输入源上，并确保输入源信号正常。
确保电视机处于正确的输入信号源状态。
6.检查电视机的显示设置，确认是否选择了正确的显示模式（例如：电视、HDMI、AV等）。
7.如果电视机仍然无法正常显示，可以尝试进行系统恢复。
在电视菜单中找到“恢复出厂设置”选项，并按照提示进行操作。
需要注意的是，此操作会清除所有电视设置和个人数据，请提前备份重要数据。
如果以上方法仍然无法解决问题，建议联系康佳电视的客服或者维修人员进行进一步的检修和处理。
康佳电视出现条纹处理方法
康佳电视出现条纹处理方法康佳电视是一款颇受欢迎的电视品牌，然而有时候我们在使用康佳电视时，可能会遇到显示屏出现条纹的情况。
这种情况会对我们的观影体验产生一定的影响，所以我们需要知道如何处理这种问题。
我们需要明确条纹的产生原因。
条纹通常是由于电视屏幕的像素点损坏或者显示屏幕本身的问题引起的。
接下来，我们将介绍一些处理条纹问题的方法。
1. 检查电视连接线：条纹问题有时可能是由于连接线松动或者损坏造成的。
因此，我们需要检查电视的连接线是否牢固连接，并且没有断裂或者损坏的情况。
如果发现问题，可以尝试更换连接线或者重新连接。
2. 调整图像设置：有时候，条纹问题可能是由于电视的图像设置不正确引起的。
我们可以尝试调整电视的亮度、对比度、色彩等设置，看看是否能够改善条纹现象。
3. 重启电视：有时候，电视出现条纹问题可能只是临时的故障。
我们可以尝试将电视关机并拔掉电源线，然后等待几分钟后重新启动电视。
这样有时可以解决一些临时性的条纹问题。
4. 更新软件：有时候，电视出现条纹问题可能是由于软件有bug或者需要更新造成的。
我们可以尝试检查电视是否有可用的软件更新，如果有的话，可以进行更新。
5. 联系售后服务：如果以上方法都没有解决问题，那么可能是电视本身的硬件问题。
这时候，我们可以联系康佳电视的售后服务，向他们咨询并寻求解决方案。
总结起来，当康佳电视出现条纹问题时，我们可以先检查连接线，调整图像设置，尝试重启电视和更新软件来解决问题。
如果问题仍然存在，我们可以联系康佳电视的售后服务，寻求他们的帮助和解决方案。
希望这些方法能够对大家解决康佳电视条纹问题有所帮助。
康佳电视突然黑屏了
康佳电视黑屏，其实原因是多种多样的，要想一下子解决这个问题还是比较复杂的，今天就和大家一起聊聊：电视机黑屏故障原因，一是无图像，屏幕不亮，有声音；二是无图像，屏幕亮，有声音。
此外还有全部信源无图像；AV/S/HDTV 输入无图像；HDMI输入无图像；USB输入无图像；VGA输入无图像；屏幕上只有一条水平亮线；屏幕上只有一条垂直亮线；屏幕上有回扫亮线；屏幕上只有红/绿/蓝单色；屏幕的局部无图像；MITV无图像。
电视机黑屏故障详解：输入信号源格式不对或者连接线故障，包括输出分辨率和电视机不匹配；模组逻辑板故障，不能正常LVDS 信号处理；信号连接线（上屏线、FFC带线）接触不良或者故障据专家介绍，大多数等离子电视出现黑屏主要是由于等离子屏配套的cpu板出现异常引起的。
电视机黑屏原因是什么，而在cpu板中最常出现问题的部件为主影像处理晶片和整机操作软体。
另外，等离子电视屏幕亮或不亮与屏幕本身是否存在故障有关，在维修的过程中，一些电视出现的黑屏现象并非电视本身没有正常工作，而是因为屏幕出现故障，所以在光线较亮的房间中无法显示出图像，这种现象就是我们常说的黑屏。
为什么会出现电视机黑屏，模组背光灯坏，包括直下式和侧入式灯管故障（插线松脱或者虚焊接触不良）；电源板故障，开机电路不能启动，部分电视机因成本考虑，将电源板和主板合二为一；主板控制电路异常，导致背光控制及LVDS信号输入故障；Open cell 软电路source板故障；在观看电视的时候，需要先接通电源，然后在打开电视机，如果液晶电视的声音是正常的，但液晶屏背光不亮，可以使用万用表测量电源板供给LED恒流驱动板的24V电压是否正常。
如何解决电视机黑屏，检查主板背光控制信号输出电压，若电压是4.6V，代表它比较正常，在LED恒流驱动板上，因LED恒流驱动板是由CPU控制电路，低电压供电系统，LED恒流驱动器和DC／DC升压电路组成。
电源电路不正常引起，表现为按面板时按键无任何反应，指示灯不亮。
康佳液晶电视维修——典型机芯故障检修要点
康佳液晶电视维修——典型机芯故障检修要点1.故障现象分析：在维修液晶电视时，首先需要仔细分析故障现象。
有些常见的机芯故障包括无法开机、无显示、图像不稳定、图像花屏、颜色不准确等。
根据用户的描述和实际观察，确定故障的具体表现，这将有助于快速定位故障原因。
2.电路检查：接下来需要检查电视的电路板，看看是否有明显的焊接问题、破裂或烧毁的元件等。
需要仔细观察，如果发现问题，应及时更换或修复相应的元件。
3.电源检查：检查电源是否正常工作，检查电源线是否正确连接。
可以使用万用表检测电源的输出电压，确保其在标准范围内。
如果电源有问题，应更换或修复电源板。
4.数据线检查：机芯故障可能是由于数据线连接不良或损坏所致。
检查数据线是否正确连接，是否有折断或破损。
可以尝试更换数据线，如果问题依然存在，则可能是数据接口或机芯本身有问题。
5.机芯更换：如果经过上述步骤仍无法解决问题，可能需要更换机芯。
在更换机芯之前，应先确认机芯的具体型号和规格，确保新的机芯与电视的兼容性。
更换机芯需要小心操作，避免过度或不正确的连接。
7.后续检测：在更换机芯或升级固件后，需要对电视进行全面测试，确保问题已经完全解决。
测试项目包括开机、显示效果、图像稳定性、色彩准确性等。
如果问题依然存在，可能需要进一步检查其他相关电路和元件。
在检修康佳液晶电视时，需要具备一定的电子维修知识和实践经验。
如果自己没有足够的技术能力，建议寻求专业的维修人员的帮助。
同时，为了保证电视的安全和良好的使用体验，建议定期保养和清洁电视，并遵循正确的使用方法和注意事项。
康佳电视突然开不了机故障
喜欢的电视马上就要播出了，这时家里的康佳电视突然开不了机就糟糕了，那么如果遇到这种情况怎么办呢？今天小编就搜集了电视开不了机的检查步骤。
一、电视开不了机之检查电源检查电视的电源插头是否插入电源插座，或者插头松动导致供电不良。
检查电视机身的电源开关是否打开，未打开则将其打开。
二、电视开不了机之唤醒待机如果电视的指示灯亮，屏幕没有显示，则可能是电视处于待机状态导致的，可以按遥控器的待机键唤醒电视，或者按机身上的频道+/-键唤醒电视解决。
三、电视开不了机之故障代码经检查并没有发现有异常，于是代换IC12，故障依旧没有改变，待机电路一共输出2 组电压一组是5V 一组是30V 的于是断开30V 输出发现5V 恢复正常那说明30V 这路出现了问题，测的D30 已经软击穿了，更换以后液晶电视故障排除。
四、电视开不了机之电压不稳指示灯亮但是不稳定，说明5V 待机电压不正常，用表测的5V 电压只有3V 左右而且及不稳定，那就开始检查IC12 的外围及反馈稳压电路。
五、电视开不了机之联系售后若以上方法排查后，仍开不了机，则说明是电视硬件出现故障，如开关电路故障、电源模块故障、电源线故障、屏幕故障、屏线接触不良、主板及其他零部件故障等，需要联系电视的售后服务进行检修才能解决。
1、可能是电视机处于待机状态开不了机。
检查是否按了电视机遥控器的【待机】键关掉了电视机的屏幕显示，使电视处于【待机状态】，可再按一次遥控器的【待机】键来唤醒屏幕，恢复正常。
2、显像管出了问题，需要更换显像管。
3、电视打开电源指示灯正常，用遥控器不能启动，可能是主电压不正常。
为电源主电压电路有脱焊而引起接触不良。
4、如果是硬件故障导致的，具体包括电源故障、开关电路短路或开路、屏幕排线故障、屏幕故障、其他电路或零部件故障等，建议联系售后服务。
以上就是小编为你分享的电视开不了机怎么办，希望对你有所帮助。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
康佳液晶电视维修——典型机芯故障检修要点
康佳液晶电视维修典型机芯故障检修要点1 "AS" 系列液晶电视.1.1 "AS" 系列液晶电视命名方式及适用机型"AS" 系列液晶彩电是康佳集团在2006 年推出的性价比较高的普及型产品, 产品线较全, 范围覆盖26--42 英寸."AS" 系列液晶彩电指应用MSTA61510A+UO平台方案组成的机芯, 从外观上区别有"12" 系列和" 天弓28" 系列, 具体机型有LC26AS28、, LC37AS28、LC40AS28、LC42AS28、LC26AS12、LC32AS12、LC37AS12等型号..1.2 "AS"系列机芯结构"AS"机芯由电源板、主机芯板、伴音功放板、按键板等组成..1.3 "AS"系列机芯电路简介"AS"系列液晶彩电主机芯板相当简洁,TV 图像、伴音中频和视频、音频选择切换处理由TDA15063H处理，微处理器采用W79E632, 显示处理、格式变换由MST61510/负责.由于主机芯板上的芯片没有采用BGA封装，所以降低了维修难度，几乎主机芯板上的每个元器件损坏均能修复.输入信号包括：一路RF信号输入，两路AV输入,一路S-Video输入,一路VGA输入,一路DVI输入，一路YCbCr输入."AS" 系列液晶电视整机框图见图4-1-1.平板彩色电视机维修要点手册第4 章康佳液晶彩色电视机典型机芯故障检修要点.1.4 主机芯板信号流程及检修要点. 主机芯板实物图解( 见图电子转换开关和CU257可互换图4-1-2主机芯板实物图解平板彩色电视机维修要点手册. 主机芯板信号流程"AS"系列液晶电视主机芯板电源流程分析"AS"系列液晶电视主机芯板电源分布如图4-1-3 所示.图4-1-3 "AS" 系列液晶电视主机芯板电源分布"AS "系列液晶电视主机芯板上的所有供电都是由电源板来提供的. 电源板给主机芯板提供12.0V和5.0V两组电压.5.0V电压从XS805的3 脚输出, 主要供给微处理器和数据存储器N002(24C16). 需要注意, 不论机器处于正常开机状态还是待机状态,5.0V 电压始终保持不变. .0V电压从XS805的1脚输出，主要分为三组输出, 向主机芯板各处提供相应的电压.第一组输出通过R811降压、D806稳压得到8.0V 稳定的电压, 给视、音频解码处理器的84 脚供电,该电压主要给N401内部音频切换提供工作电源.第二组输出通过N800（MP1410ES降压、稳压得到5.0V 电压, 向液晶显示屏提供工作电压（显示屏供电为5.0V）,该组电压受微处理器N001的31脚高、低电平控制. 正常工作时, 的31 脚发出4.1V高电平,N800的3脚输出5.0V电压；当机器处于待机时,N001的脚发出低电平,N800的3脚无电压输出. 当然, 显示屏供电为12.0V 时, 上面所述的N800等元器件不用安装，12V电压通过P沟道增强型MOSFE晶体管N802（9435）D极输出，12.电压经过L813滤波电感送往显示屏，同理,在待机时,N001的31脚发出低电平0V,通过控制N802的G极,使得N802的D极无电压输出，显示屏无电压供给而停止工作.第三组输出是整个主机芯板的主要供电组, 也是一组受控电压, 当机器处于正常开机状第4章康佳液晶彩色电视机典型机芯故障检修要点态或听伴音状态时,N001 的3脚（开/关机）发出4.8V 高电平,N801的3脚输出5.0V电压,向数字组件板的各个单元电路提供电压；反之, 当机器处于待机状态时,N001的3脚送出低电平,使N801的5脚无电压输出. 由于本组输出电压涉及面广泛, 为了分析方便, 将本组输出分为6 条支路分别加以说明.第一支路输出经过L801 滤波后, 将5.0V 电压送到视、音频解码处理器N401的47、60、、114 脚，给N401(TV)处理电路提供稳定的5.0V电压. 第二支路输出经过L803滤波后,将5.0V电压送到视、音频2 输入和侧边视、音频输入选择切换开关N603的16脚，和TV解码后的R、G B信号与外界分量Y、Pb、Pr 信号输入切换开关N600 的16脚,该支路5.0V还送至数据存储器N400的8脚等电路.第三支路输出经过L800滤波后，将5.0V电压送到数据存储器N604的8脚和DVI格式存储器N601 的8 脚.第四条支路输出经过L804滤波后，将5.0V电压送往N803(3.3V) 稳压块, 得到的3.电压向视、音频解码N401的19、35、39、41、120、122、124、125 脚供电.第五条支路输出经过N804(1.8V)稳压块得到1.8V 电压, 送往视、音频解码芯片的5、11、12、29、33、36、126脚,供N401的芯片核电路处理部分电压.第六条支路输出经过L802 滤波后, 分别将5.0V 电压输送给3 个稳压块输入端, 经过.5V) 、N805(3.3V) 、N806(3.3V) 三个稳压块得到相应的电压向主机芯板各部分电路供电.其中N808得到2.5V电压,主要给帧存储器N507、N508的各供电脚以及液晶显示处理器N504的DRA电路供电.N806得到3.3V电压分别给N504的DVI、ADC 等电路提供电源;N805 得到3.3V 稳压又向N807(1.8V) 稳压提供输入电压, 得到1.8V 电压主要给N504数字核等电路供电. "AS"系列液晶彩电伴音信号流程"AS"系列液晶彩电有多种输入接口:TV、AV1、S-Video 、AV2、YPbPr(YCbCr)、PC/RGB、. 其中AV1 和S-Video 输入共用一组音频接口，PC/RGB和DVI共用一组音频输入接口, 五组音频信号先经过限幅钳位保护、阻抗匹配等电路均送入视、音频数字处理N401 的不同输入端口, 经过N401 内部电路进行输入选择, 模数变换, 高/ 低音、平衡等音效处理后, 再经过数模变换从三组不同的接口输出. 为了分析方便, 将伴音信号流程分为两个部分来叙述, 第一部分为各组音频信号从不同的通路经过相应地处理送至N401;第二部分为所有输入音频输入信号送到N 40 1以后,经过输入选择、音效处理后,从N40 1的三组不同的接口输出.下面对三组不同接口输出电路加以分析, 伴音信号流程参见图4-1-4.:外界天线信号或有线电缆的同轴信号- V101预中放-放大输出到Z101伴音声表面波滤波器（选择不同的伴音中频，是由N401的3脚发出高低电平控制V1 02、V1 00的导通与截止来执行的）,当接收NTSCM制信号时,N401的3脚发出3.2V高电平,使V102导通,V100截止,D100导通,IF中频信号从Z102的1和2脚平衡输入；当接收PALDK或I制信号时，的3脚发出零电平,V102截止,V100导通,D100截止,IF信号从Z102的1脚输入，经过的幅频特性选择后，将伴音中频信号平衡输出到N401的99、100脚，在N401内部进行QSS昆频,AM解调，伴音PLL,立体声解码等音效处理后送往N401内部的音频输入选择电路.或S-Video:L、R音频信号从XS601的白、红插孔输入，经过D619 D620限幅钳位，R657、C607、C608 C610 C609 R639等元件阻抗匹配,耦合到N401 的79 和80 脚.平板彩色电视机维修要点手册第4 章康佳液晶彩色电视机典型机芯故障检修要点丄、R音频信号从XS602的白、红插孔输入,经过D622 D623 限幅钳位,R663、、R658、C638、R665、R654、C633等元件阻抗匹配，滤波耦合到电子切换开关的6脚和10脚.N603电子切换开关用来选择机器侧面AV视、音频和机器后端AV2视、音频输入，大部分机器没有侧面AV输入，故N603的1脚处于高电平（3.3V）,使得N603的脚、10脚与N603 的7 脚、9 脚相连，然后直接送到N401 的72、73 脚.丄、R音频信号从XS607白、红插座输入，经D629 D630 限幅钳位，、C604 R646 C603 R649 C601、R664 C602阻抗匹配,耦合送入N401的94、脚./RGB或DVI丄、R音频信号从XS604插座输入, 经D627 D628限幅钳位,C625、R602、、C623 C620R655 R632、C624等元件阻抗匹配,耦合到N401 的76、75 脚.各组音频信号送到N401 相应脚位后，先进行信号输入选择、模数变换，然后进行音效处理、数模变换, 得到音频信号分为三组输出.第一组音频从N401的92、93脚输出,经过C630C640隔离耦合，然后经过C639、R633 C600阻抗匹配送到XS601的红、白色插孔作为监听输出. 第二组音频从N401的66、67脚输出,通过R429C213 R426 C212等元件耦合隔离、阻抗匹配，送入耳机功放TDA1308的输入端6、2脚,经过TDA1308进行功率放大后，从它的7、1脚输出，经过C207 C215耦合,L202、C203 R214 L203、C206、R2 1 8滤波、阻抗匹配，输入到耳机插座XS616.第三组音频信号从N401的68、69脚输出，经过R206、R216、C214、C213、R211、R214、、C212等元件输入到TDA8946的9、12脚和6、8脚，经功率放大后，由TDA9846的、17、1、4脚组成正负、左右两组平衡输出扬声器.静音控制: 本系列机器静音控制有以下几种. ①按遥控器静音键静音：由微处理器N001的4脚发出4.6V高电平，使V202导通，截止，XS201的6 脚得到4.6V高电平，TDA8946的10脚为4.6V高电平而静音.②插耳机输出时机器静音：插上耳机时，V201导通,V200截止,XS201的6脚高电平使TDA8946静音.③关机静噪：当关上电源开关或按遥控待机键时,各组电压都无输出，存储在C200电容上的电压通过R215向XS201的6脚提供高电平，使TDA8946处于静音•④转台或切换输入信号时静音：在换台或切换输入信号瞬间，由N401 内部电路将音频信号切断，达到静噪的目的•⑤开机静音：刚开机时，由N001的4脚发出4.6V 高电平，使V202导通,V200截止，的6脚高电平使TDA8946静音，直到CPU接收到图像信号才解除静音指令•"AS"系列液晶电视图像信号流程从天线或有线电视进来的射频信号宀N100高频调谐器输入端口T经过N100内部电路进行频道选择、本振、混频、放大得到38MHz(IF)图像中频信号，从11 脚输出T V103预中放-图像声表面波滤波器Z101的1脚或2脚,选择不同的彩色制式信号，由N401的3脚高低电平来控制V103和V100的导通与截止，进而选择符合该制式的幅频特性曲线的中频信号T Z101的4、5脚平衡输出T N401 的105、104脚，在N401内部进行中放、PLL解调等处理,得到CVBS全电视信号去参与视频信号输入选择切换. 图像信号流程参见图4-1-5. 平板彩色电视机维修要点手册第4章康佳液晶彩色电视机典型机芯故障检修要点视频信号T XS60 1黄色插孔（下排）T D6 1 8钳位限幅,R637、R660 C612、耦合、阻抗匹配T N401的81 脚.视频信号T XS602黄色插孔T D621钳位限幅,R685、C626等元件耦合T侧AV和的视、音频切换开关N603的3脚，在N603的1脚控制作用下T从N603的4脚输出T的74脚.T XS614R603 R600 C629 C606阻抗匹配、耦合,D614限幅钳位超级视频T N401的78脚;输入C T XS614 R604 R648 C631、C632 阻抗匹配、耦合,D615限幅钳位T N401的77脚.T XS615 的3 脚T R609 R321、C637 C618 阻抗匹配、滤波耦合，超级视频D617限幅钳位T N401 的71脚；输入（此路C T XS615的1脚T R61& R307、C641、C616阻抗匹配、耦合，一般不用）限幅钳位T N401的70脚.高清分量YPbPr或隔行YCbCr:f XS602绿色插孔f C643 L609、D624钳位限幅,C648滤波耦合f V605等元器件组成的射随器放大、隔离f N600电子切换开关5脚；f XS602 蓝色插孔f C627 L608滤波,D625钳位保护,C647耦合f V607等元件组成的射随器缓冲放大f输入到N600的11脚；f XS602红色插孔f C642 L607滤波,D626钳位保护,C646耦合f V606缓冲放大f N600的2脚./PC 信号流程:f XS606的1脚f D611钳位保护,的25 脚;f XS606的2脚f D612钳位保护,的23脚;、R681、R620 C649 阻抗匹配、滤波f、R684 R629 C656阻抗匹配、滤波ff XS606的3脚f D613钳位保护,C675、R682 R630 C621 阻抗匹配滤波f的20脚;f XS606的14脚f L621、D636 R670滤波钳位保护f N504的19脚；f XS605的13脚f L6仃、D635 R671滤波钳位保护f N504的18脚.信号流程:f XS605的2脚f D604钳位限幅f N504的207 脚；f XS605的1脚f D602钳位限幅f N504的208 脚；f XS605的10 脚f D607钳位限幅f N504 的2脚；f XS605的9脚f D605钳位限幅f N504 的3脚；f XS605的18脚f D601钳位限幅f N504 的5脚；f XS605的17脚f D606钳位限幅f N504 的6脚；f XS605的23脚f D609钳位限幅f N504的8脚；f XS605的24脚f D608钳位限幅f N504 的9脚；f XS605的7脚f D64C H钳位限幅f N504的14脚;平板彩色电视机维修要点手册f XS605的6脚f D639钳位限幅f N504的15脚. 由于信号源输入的格式不一样, 故机器对它们的处理方式也不一样,AV1、AV2、S-Video1 、、Tv 这几种信号源先通过不同的路径送到N401, 在N401内部进行视频切换、解码、延时等处理后，从N401的42、43、44脚分别输出蓝、绿、红三基色信号, 再经过R439、、C420、C409、C654、R438、C404、L400、C408、C653,R437、C427、L401、等元件滤波、耦合后，送到V604 V603、V602等元器件组成的三组射随器隔离、放大，然后送往切换开关N600的10、6、3脚，与高清分量YPbPr或隔行(YCbCr)送来的信号进行相切换，从N600的4、7、9脚输出红、绿、蓝三基色信号，再经过R513、C531、R516、、R518、C536等元件耦合到液晶显示处理器N504（MST61510A的33、31、28 脚,在N504内部和PC/RGB、DVI 信号参与输入选择, 经过N504 内部电路的A/D变换、视频处理，最终从N504的160〜187脚以LVDS格式输出到显示屏..1.5 检修流程及故障实例.检修流程（见图4-1-6 〜图图4-1-6 三无故障检修思路第4章康佳液晶彩色电视机典型机芯故障检修要点图4-1-7 有图无声检修思路图4-1-8 图像不良检修流程.故障实例【例1】LC42AS28配LG屏），无音分析与检修：此机功放静音电路为0V低电平有音,4.2V高电平无音，高电平静音控制.伴音输出控制插座XS201从左至右第2、4脚为恒电压3.6V,6脚为静音控制脚，有音时为0V,无音时为4.2V, 有时无音为此处排插接触不良, 如损坏应代换. 出现故障时, 一般为中放Ic 、伴音切换IC、伴音控制二极管D201等元器件损坏引起，用万用表检测, 发现异常应代换.平板彩色电视机维修要点手册【例2】LC26AS12配奇美屏）,不开机分析与检修：经查XS805的三路电压正常，供电为0V,代换程序后,可开机,开机画面黄屏，有Tv信号，但图像颜色窜色, 菜单底色为绿色, 此现象为板/ 屏不配套造成，此板在5V供电屏（如奇美、三星屏等）上使用时一切正常，无需改动，若在12V供电屏（如中华屏、LG屏等）上使用时,需略作改动，屏线排插旁两个贴片位和R533,配5V屏时,R534处贴0Q贴片电阻,R533处空；配12V屏时,R533处贴0Q贴片电阻,R534处空，根据不同的配屏可灵活改动, 消除故障.【例3】LC32AS28配奇美屏）,图像正常，但按键功能乱, 遥控无作用分析与检修: 经查电路板知按键、遥控信号由排插XS613 XS611输入后，经相关在路贴片电阻、电感后直接送入微处理器N001（W79E632A40P有些为相关贴片元件虚焊、开路引起, 将其补焊或更换可恢复正常, 有些为微处理器N001 损坏所致, 代换后可恢复正常."AS"系列机的微处理器为W79E632A40PT般26〜37英寸的电视机可互相代用,40〜英寸的电视机可互相代用, 只是不同版本的程序配不同尺寸、不同配屏的主板时, 图像显示格式不对, 有些为图像有干扰或模糊不清, 还有些为图像只占屏幕3/4 大小或半屏显示, 此现象属微处理器与主芯片、配屏不匹配所致. 操作遥控器, 打开工厂菜单, 打开复位选项复位多次后, 可使微处理器与主芯片配屏相吻合, 一切恢复正常.【例4】LC37AS28（配中华屏）,三无分析与检修：此机拆下微处理器N001后开机,故障为三无, 但经测各供电单元供电和屏供电均正常, 装回微处理器（W79E632A40P后开机一切正常•怀疑是双CPU空制,微处理器的内含CPU损坏失效后，由图/声处理器N401（TDA15063H1的内含CPU寸电源进行了控制.【例5】LC40AS28配LG屏），彩色方块干扰分析与检修：开机后，有蓝屏，但卡通人、程序字符菜单及节目号均成矩形马赛克彩色干扰，且TV无图像，初步分析是图像显示输出控制单元有问题，清洗图像输出器后，试机无效，更换此块后，出现图像，但信号弱，无彩色，有雪花点干扰，且菜单仍有马赛克干扰，继续清洗图像存储器N507、N508和相关排阻后，菜单马赛克干扰消除，但图像仍无彩色，根据控制关系分析怀疑是软件数据出问题，同时更换微处理器W79E63却图/声处理器TDA15063H 的外挂数据存储器24C16后，一切恢复正常•【例6】LC42AS28无图像（显示无信号输入分析与检测：开机试机,在Tv状态下显示蓝屏无信号输入,1min后菜单操作迟钝，自动搜台为黑屏没有雪花点，然后接AV信号同样没有图像，用YPbPr分量信号图像正常,菜单操作同样迟钝.输入AV/TV信号没有图像，说明问题在视频/音频处理器N401(TDA15063HI部分，菜单操作迟钝应该是N401本身工作不正常，引起外围存储器N400(24C16)数据不能正常读写.检查N401的供电，发现84脚的8V供电为零，查其外部R811和VD806 L805,发现R811已经开路，在检查后面电路没有短路的情况下，更换R811 后整机正常.提示：在修机过程中发现多台AS系列机器具有同样的故障现象，都是R811开路，更换后正常，应该是该电阻功率小引起的.【例7】LC32AS28有声无图分析与检修：通电观察，开机时有开机画面，随后变黑屏，细看屏幕发现屏上有图像暗影，经分析可能是逆变板保护，无背光源输出所引起的.5V、3.3V 正常，怀疑是背光灯连接第4 章康佳液晶彩色电视机典型机芯故障检修要点线接触不良，拔下再接好，开机故障依旧. 再开机试机，背光灯亮时，发现屏幕有一处比别处的亮度暗一些, 更换此处供电的逆变器换, 通电开机, 背光灯亮了, 图像显示正常. 【例8】LC42AS28,蓝屏显示正常，几秒钟后显示" 没有信号输入", 大约30s 后自动关机分析与检修：初步分析是由于TDA15063(N401内部解码电路未能工作, 没有信号送入后级驱动电路, 导致CPU 发出省电模式指示，引起自动关机•首先要做的是区分故障是在外部还是其内部, 若想IC 正常工作, 电源供给是最基本也是最重要的条件.TDA15063有5V、3.3V、.8V、8V四组供电，分布情况如下：5V 为47 脚、60 脚、82 脚、114 脚,3.3V为4脚、19脚、脚、47脚、120脚、122 脚、124脚、125脚,1.8V为5脚、11脚、12脚、29脚、33脚、脚、126脚,8V为84脚.细致地检查后发现84脚电压为1.2V,低于正常值8V,由电路图可知是由12V经过R811(510Q ))降压再经D806(8V)稳压送入84脚，实测R811 一端为12V,而另一端为1.2V,关机测R811阻值发现其已开路, 更换R811 后图像正常, 故障排除.小结:在准备更换类似TDA15063这样的大型芯片时, 应该认真细致地检查其外部工作条件是否齐备, 避免"滥杀无辜", 造成不必要的成本损失【例9】LC26AS12黑屏(指示灯亮分析与检测：测此机的电源输出电压正常, 在检查的过程中发现N001(CPU被换过,有一脚铜皮断了,飞线一根，由此判断故障点大致在CPU到屏驱动控制电路之间. 首先检查的各供电脚的工作电压, 正常, 接着检查驱动控制电路, 检查N504(MST61510) 的供电,测的202脚和203脚,怀疑晶振坏了,导致N504(MST61510没有工作•代换晶振，故障依旧.接着检测RP500排插的时候，表笔碰到第2、3脚短路,屏亮了,没有图像,关机重开还是黑屏, 由此判断是RP500排阻的问题•测RP500排阻1、2、3、4脚的电压,5V、3.3V正常工作，表笔碰到RP500的2、3脚，一下给它一个低电位，让N504 内部电路正常工作, 屏亮了, 关机后又变成高电位,由此重点检查RP500的供电.由电路图可知CPU(N001 的39脚提供3.3V电压，从电路图看出N001的39脚到RP500(330)只有一个穿心孔，测CPU 勺39脚电压3.3V到穿心孔正常，但到排阻电压不一样，说明穿心孔开路，从N1001的39脚飞一根线到穿心孔，开机故障排除• 小结：修多层板，许多故障都是板材自身的原因，不小心就会误判元器件，维修时要认真检查电路, 以免走弯路. 但这台机器有可能是在换CPU(N001升级时焊接不良造成的故障，把铜皮焊断了, 所以焊接元器件也要认真.【例10】LC32AS28," 三无", 指示灯亮分析与检修: 观察该机指示灯不亮, 首先检查供电系统, 电源板SB+5V正常,ON/OFF控制为0V属待机状态,12V、24V输出均为0V.接着检查CPU系统,N001(W79E632)的44 脚(5V)、脚(RESET) 20、21脚(时钟)均无问题, 因待机指令和指示灯指令均由送出，代换N001后试机，可以开机，但字符很多都错乱, 于是进工厂菜单进行复位, 一切正常.注意:"AS"系列液晶电视更换N001必须进行工厂复位, 否则不能正常工作.【例II】LC32AS28有字符无图，播放VGA言号正常分析与检修：开机有字符无图，在VGA犬态下图像正常，说明故障在及其外围电路，测其各供电脚正常，怀疑N401坏,更换N401后故障依旧,再仔细测N401各脚电压，测到62脚时电压不对，只有0V，正常应有2.3V( 用数字表测)，检查N401外接电阻R520两端短路，拆下R520测量其阻值正常，焊上再测也正常，开机图声正常，此故障应为焊锡短路造成R520阻值为0,使N401的62 脚对地短路.平板彩色电视机维修要点手册【例12】LC32AS28,无图像, 蓝屏正常, 字符显示花格分析与检修: 开机无图, 蓝屏正常, 字符显示花格, 初步分析为数据错乱, 但换故障依旧. 测各稳压块电压正常, 而遥控也正常，说明故障在显示格式上.测N504的晶振、复位及各供电脚正常，准备试换N504,但再分析图像存储器电路不正常也会造成显示格式不对,测数据存储器N507 N508供电脚电压为0V, 顺电路查2.5V 供电通路,L510 、L512 与2.5V 稳压器N808之间的电路开路，用导线将N808输出端与L510、L511 连接, 开机图声正常.【例13】LC26AS12开关机时“喀喀”异响，不能静音分析与检修: 该机正常收看时声音正常, 开关机时" 喀喀" 异响且不能静音, 分析认为是静音电路故障. 查阅图纸, 该机静音电路由V200、V201、V202及其附属电路组成，静音指令由的4 脚送出, 检测该脚电位发现可以在0/5V 之间跳变,继续向下测量，发现的B极始终为0V,对地阻值为0Q ,认为V202的BE极短路，更换V202后整机恢复正常..2 "BT"系列液晶电视.2.1 "BT"系列液晶电视命名方式及适用机型"BT"系列液晶电视是康佳集团在2006 年年底推出的高性价比的中高端产品,产品线齐全，尺寸覆盖26〜52英寸."BT"系列液晶彩电指应用泰鼎公司SVP-PX66/LX66和微处理器方案组成的机芯, 从外观区别有天使之湾曲线造型的"20" 系列, 如LC32BT20、LC32BT20G、V、LC37BT20G、VLC40BT20、LC42BT20、LC42BT20C LC46BT20 LC47BT20DC 等；有双舞飞天造型的"26" 红舞系列, 如LC32BT26、LC37BT26、LC40BT26、、LC46BT26CLC47BT26DC 等; 有锐丽"11" 系列, 如LC26BT11、LC26BT11GD、LC32BT11GDLC32BT11GD-DLC32BT11NCLC37BT11、LC40BT11、LC42BT11、等; 有灵锐"19" 系列, 如LC26BT19、LC32BT19C、LC37BT19DC LC42BT19DC 等；还有LC32BT29CLC37BT29CLC37BT29DCLC42BT29DCLC42BT29R 等..2.2 "BT"系列机芯结构"BT"系列机芯由电源板、主机芯板、伴音功放板、按键板、遥控信号接收及指示灯板、带USB输入功能的USB视音频处理板、侧端AV输入板等构成.23 "BT"系列机芯电路简介"BT"系列液晶电视接口功能相当丰富, 除了有普通射频、视频、S 端子、YPbPr、输入端子之外，还配有数字一线通HDM输入接口,机器尾缀带字母"C"的还配有USB输入接口，机器尾缀带字母"R"的还具有刻录功能, 可为多媒体用户提供更便利的服务."BT"系列液晶电视主板电路简洁.Tv高频、中频信号处理分别采用频率合成式高频头/3000 和中频锁相环解调器TDA9885T等元器件组成的公司标准化电路;微处理器采用, 程序存储器采用华邦芯片W39L040AP,图像处理采用泰鼎公司芯片/LX66, 声音处理采用微科公司功能强大的MSP3463等."BT"系列液晶电视整机框图见图4-2-1. 第4章康佳液晶彩色电视机典型机芯故障检修要点平板彩色电视机维修要点手册.2.4 主机芯板信号流程及检修要点."BT" 系列机型主机芯板图解(见图图4-2-2 "BT"系列机型数字板图解第4 章康佳液晶彩色电视机典型机芯故障检修要点. 主机芯板信号流程射频信号的伴音流程电视射频信号是通过高频头AFT1/3000(N101)的75Q同轴插座输入的，用以接收有线电视或天线来的射频(48〜870MHz信号，经高频调谐器的放大、变换后, 由11 脚输出, 经射随器V101, 分别加到声表面波滤波器N102(N9450M和N103(K6274D),前者选通伴音中频(31.5MHz)信号, 后者选通图像中频(38.0MHz) 信号, 分别输入到中频处理器TDA9885T(N104的24、23脚(SIF2、SIF1)和1、2 脚(VIF1、VIF2).伴音中频信号通过单基准QSS昆频器取得，放大后由12脚输出，并经电容C216加到的50脚(ANA-INI+), 而其51脚(ANA-INl-)是输入信号的另一端，通过电容接地，如果该端断开或接地，则输入信号幅度明显下降.在这里MSP3463是伴音信号处理器(N201)，它既用于处理电视射频来的伴音信号，也处理由其他接口引入的声音信号.通过该芯片调频解调和相关处理后，由26 脚和25 脚分别输出左、右声道的伴音，即AL1、. 此外，由21 脚和20 脚输出左、右声道的伴音，即DACM-L DACM-F通过电容电阻分相，使左、右声道分成各一对输出，即DACM-L+/-、DACM-R+/-，并把它们送到音频功放TDA8946J(N202的6脚、8 脚(IN1+、IN1-)以及9 脚、12 脚(IN2-、IN2+), 并由1脚、4脚(0UT1+ 0UT1-)以及14脚、17 脚(0UT2+ 0UT2-)输出左、右声道(伴音)到相应的扬声器•而由N201的26脚、25脚输出的左、右声道伴音，经XS6108插板向外输出，用作监听或录制伴音信号，此外,MSP3463G勺18脚(DACA丄)和17脚输出的高品质伴音信号加到耳机放大器TDA1308并由1脚输出左声道伴音,7 脚输出右声道伴音, 随后加到耳机插孔• 图4-2-3 所示为射频信号的伴音流程图•图4-2-3 射频信号的伴音流程射频信号的图像流程电视射频信号是通过高频头AFT1/3000(N101)的75Q同轴插座输入的，用以接收有线电视或天线来的射频(48〜870MHz信号, 经高频调谐器的放大、变换后, 由11 脚输出, 经射随器V101,分别加到声表面波滤波器N102(N9450M和N103(K6274D),前者选通伴音中频(31.5MHz)信号，后者选通图像中频(38.0MHz)信号,分别输入到中频处理器TDA9885T(N104的24、23 脚(SIF2、SIF1)和1、2 脚(VIF1、VIF2).平板彩色电视机维修要点手册由TDA9885T(N104的17脚输出的CVBS言号经射随器(V102)加到视频处理器的Y4电极,首先在那里进行A/D 变换, 并进行10bit 量化, 所输出的红、绿、蓝数据信号进行解码、解交织, 并通过标度设置和降噪、y 校正以及扫描格式变换, 变换成显。
康佳电视故障解决方法大全
电视维修实例康佳T953PD彩色电视机整机三无,按遥控开关键,红灯闪亮即灭,但不开机微处理控制电路V405的Ub为0.45V,V405发射结开路康佳T953PD彩色电视机图像正常,伴音小且有很大的干扰声伴音鉴频电路T103失效康佳T953PD彩色电视机声图均有,但图像右边有约3cm的黑边行锯齿波积分电路RP304变值康佳T953PD彩色电视机图像中的上部稀疏,只有下部10cm的垂直黑边场反馈输入电路N301的27脚电压为6.8V,C448漏电康佳T953PD彩色电视机收看中不定时关机,重新开机有时不能启动,此时指示灯闪烁或熄灭电源电路D401活动片断裂康佳T953PD彩色电视机三无,指示灯亮,启动机器时红灯熄灭,开关机瞬间有咕声电源;电路TA7698的33脚电压为8.4V,R363开路康佳T953PD彩色电视机开机三无,红指示灯亮一下后常亮遥控电路TLP621损坏康佳T953PD彩色电视机有伴音,光栅暗,色度对比度,亮度失控亮度通道电路D301短路康佳T953PD彩色电视机正常收看突然无像无声,屏幕有正常的噪波点高频头电路RF AGC电压为5.V7,C119漏电康佳T953PD彩色电视机自动搜索时各频段不停地循环,搜到节目后,画\面淡且一闪而过节目信号识别电路V609的Ub这0.04V,R658虚焊康佳T953PD彩色电视机每次开机或更换频道时均需要重新调谐才能选出正常的电视节目存储器电路N602的12脚与601的34脚的连接铜箔断裂康佳T953PD彩色电视机绿色字符显示为黑色字符字符显示电路C345两端电压为0V,R352变值康佳T953PD彩色电视机伴音失控ATT电路TA7680AP的1脚电压在3.5V且有变化,V608击穿康佳T953PD彩色电视机U频收不到节目调谐电压电路CPU的1脚电压在H段搜索结束时, 不能从0V转为5V,CPU的1脚内U段电路损坏康佳T953PD彩色电视机自动搜台不能锁定AFC电路当搜到画面时,TA7680AAP的13脚电压为6.3V,R676开路康佳T953PD彩色电视机能搜台,但不能存储,换频道后,原来预置好的电视节目消失,必须重复预置存储电路M5868SP的2脚无-30V电压,M5865SP损坏康佳T953PD彩色电视机预置好的电视节目10分钟后消失调谐电压电路V101击穿康佳T953PD彩色电视机不能自动搜台,屏幕无字符显示自动搜台的键盘电路S605损坏康佳T953彩色电视机黑白图像及伴音正常,但图像无彩色解码电路N301的7脚电压为1.1V,不随色饱和度的增减而变化,N601损坏康佳T953彩色电视机伴音失真并有杂音,但图像无彩伴音电路L604失谐康佳T953彩色电视机音量失控,其它各功能正常音量控制电路IC602损坏康佳T953彩色电视机开启电源后无任何反应遥控电源电路T401电压为0V,T401的保险丝熔断康佳T953彩色电视机开机无光,无音,电源灯亮,遥控不起作用电源电路C403两端电压为20V,电源开关组件下面的红色纸片漏电康佳T953彩色电视机收看中突然无声无像,屏幕有正常的噪波RFAGC电路RFAGC电压为5.7V,C119漏电康佳T953彩色电视机U段接收正常,V段无图无声VHF电压控制Q606 Uc正常为11.5V,R628开路康佳T953彩色电视机无光无声,无字符显示,指示灯随开关而亮灭行扫描电路行回扫变压器因高压击穿,并烧坏偏转线圈康佳T953彩色电视机图像上有虚线斜条,且斜条飘忽不定场输出电路C453漏电康佳T953彩色电视机图象模糊,伴音失真中放电路N101的11脚电压为5.25V,C119漏电康佳T953彩色电视机开机正常,一会变为白光成A V状态图像通道电路N101的15脚电压为4V,5脚电压为6.8V,C116失效康佳T953彩色电视机绿色字符显示为黑色字符,节目不能存储,转换频道后,原电视节目消失,必须重复预置存储器电路N602的12脚无电压,R352开路康佳T953彩色电视机伴音换控伴音电路V608击穿康佳T953彩色电视机U段收不到节目微处理电路N601在H段搜索时不能从0V转为5V,N601损坏康佳T953彩色电视机自动搜台锁不住AFT电路N101的13脚电压在 6.36V上下摆动,V604击穿康佳T953彩色电视机电视节目10分钟左右消失高频头调谐电压电路BT端电压为20.3V,V101损坏康佳T953彩色电视机在收看过程中,机内冒烟且有打火声,即三无,发出吱吱声自动亮度电路R425变值康佳T953彩色电视机整机三无,亦无字符显示,按遥控电源键时,红灯亮过压保护电路V305的Uc为0.6V,R426开路康佳T953彩色电视机整机三我,屏幕无显示,待命灯亮时钟脉冲电路N601的28,29脚无脉冲,Z601漏电康佳T953彩色电视机通电后,面板上的红灯亮,但整机三无,亦无字符显示待命电源电路N60117脚电压为4.6V,R669变值,C611漏电康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复保护电路VD301失效康佳T953P彩色电视机开机工作一段时间后,机器突然无光无声,关机后一会又能重新开机,但故障又重复取样电路RP401不良康佳T953P彩色电视机电源灯亮,按遥控器开机键,电源灯灭,电视机无光无声可控硅保护电路V407开路康佳T953P彩色电视机接通电源开关,电源灯不亮辅助电源电路VD403负端无16Ｖ电压,VD401也无-30V电压,遥控变压器开路康佳T953P彩色电视机图像模糊且有回扫线行扫描电路C455漏电康佳T953P彩色电视机屏幕上有色斑消磁电路T401损坏康佳T953P彩色电视机图像模糊,伴音失控AGC电路N101的(11)脚电压为0.5V(正常为5.25V),C119漏电康佳T953P彩色电视机无光栅,无伴音,无字符显示, 按遥控器的开/关机键,面板上红指示灯能亮灭,但不能开机行扫描电路V405的Ub为2V(正常为0.45V),V405击穿康佳T953P彩色电视机黑白图像基本正常,但无彩色,伴音较小且噪声大中频前置放大电路SA101损坏康佳T953P彩色电视机一条水平亮线. 场扫描电路IC401的(3)'(6)脚无电压,R431断路. 康佳T953P彩色电视机开机"三无",且伴有"嘟嘟"声一条水平亮线行扫描电路+B无电压输出.C420漏电.康佳T953P彩色电视机开机2分钟后行失步,关机后再开机,故障重现AFC电路C343(0.47υF/50V)容量失效.康佳T953P彩色电视机绿色字符显示为黑色字符字符显示电路R352失效康佳T953P彩色电视机U频道节目收不到频段切换电路N601的1脚电压在U段不能从0V回转为5V.N601损坏.康佳T953P彩色电视机能自动搜台,但不能锁台AGC脉冲输入电路N101的13脚电压在6.36上下摆动,C610开路失效康佳T953P彩色电视机设置好的电视节目10分钟后消失调谐电压控制电路V101不良康佳T953P彩色电视机能自动搜台,但屏幕无字符显示键盘电路S605断路康佳T953P彩色电视机音正常,图像模糊,约半小时后清晰显像管及管座显像管11脚与12脚的反向电阻为0Ω,显像管管座KB漏电康佳T953P彩色电视机伴音正常,暗无像亮度通道电路N301的8脚电压8.4V,D301短路康佳T953P彩色电视机每次开机或更换频道时均需重新调谐才能收看存储器控制电路N602的12脚与34脚断裂康佳T953P彩色电视机搜台时各频段不停地循环搜索,画面淡且一闪而过同步信号校正电路V609的Ue为0.04V,R658开路康佳T953P彩色电视机选台时只能选到部分电台,且图象不稳,无法收看调谐电压电路BP 端只能在0-24V间变化,C102漏电康佳T963A彩色电视机自动搜台时,图像在屏幕上只稳定1秒就继续搜台,节目不能锁定存储器电路IC602损坏康佳T963A彩色电视机开机一切正常,10分钟后光栅压缩行扫描电路Q402击穿康佳T963A彩色电视机伴音正常,图像清晰度模糊图像中放电路iC101的11脚电压为4.4V,C117漏电康佳T963A彩色电视机图像及伴音正常,只是关机后出现色斑消磁电路TH901开路康佳T963A彩色电视机无光,无声,无像电源电路T901损坏康佳T963A彩色电视机无光无声,无像行扫描电路IC301振荡电路坏康佳T963A彩色电视机无光,无声,无像微处理控制电路X601失效康佳T963A彩色电视机无光无音,无像开关电源电路CD901击穿康佳T963A彩色电视机图像伴音正常,光栅亮度比正常亮,同时机内有叭啦,叭啦的火花声电源电路Q901熔断康佳T963A彩色电视机出现大面积爬行且色调畸变色解码电路IC301的17,19脚电压为4V,C350漏电康佳T963A彩色电视机黑白图像正常,但无彩色;亦无伴音,自动搜索不停,且有时仍自动关机行逆程脉冲传输出电路IC301的(36)脚电压1.7V(正常为2.9V;(38)脚电压为0.3V(正常为0.6V),C303开路康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控,遥控全部失灵微处理控制电路C600漏电康佳T963A彩色电视机开机后无光栅,无伴音,待机指示灯和环绕声指示灯亮,手控,遥控全部失灵微处理控制电路C600漏电康佳T963A彩色电视机伴音小鉴频电路T103失谐康佳T963A彩色电视机无图无声,有浓密的噪波点中放通道电路V117漏电康佳T963A彩色电视机场线性差场扫描电路C452漏电康佳T963A彩色电视机灵敏度低中放通道电路C117漏电康佳T963A彩色电视机VHF频段节目正常,UHF频段节目收看约2小时后跑台高频头高频头损坏康佳T963A彩色电视机黑白图像着色慢且有重影色解码电路, C301的18脚电压为8.1V,R349开路康佳T963A彩色电视机字符随光栅颜色而变字符显示电路D616虚焊康佳T963A彩色电视机图像正常,无伴音伴音电路TDA2009A的6脚电压不稳,C339松动康佳T963A彩色电视机各频段搜索不停,电视画面开始时稳定,随之行失步,2秒后继续搜索AFC电路T104失调康佳T963A彩色电视机正常收看10分钟后,电视机信号丢失,满屏噪点高频头调谐供电电路R601变值康佳T963A彩色电视机自动或半自动搜台时有彩色,结束彩色丢失,黑白图像正常微处理控制电路CF8581损坏康佳T963A彩色电视机开机20分钟后光栅亮度下降,图像变淡遥控接口电路TA7698AP 稳定性差康佳T963A彩色电视机开机,整机处于预备状态,约1小时后自动开机,声图正常微处理控制电路PCA84C640的41脚电压为0V,PCA84C640损坏康佳T963A彩色电视机伴音正常,但屏幕为暗红色光栅,无图,有回扫线,字符亮度下降字符信号通路Q505的Ue由134.5V降至88V,Q610击穿康佳T963A彩色电视机声图正常,字符边界拉丝,字符颜色随画面变化而变化PCA84C640的消陷驱动电路字符显示消隐脉冲电路,C633失效康佳T963A彩色电视机声图正常,遥控时有字符显示,但字符偏左PCA84C640的RC时钟振荡电路PCA84C640的时钟振荡频率高于100MH,VR601变值康佳T963A彩色电视机彩色时深时淡且有干扰色同步脉冲检波负载滤波电路IC301的7脚电压为5.3V,C339虚焊康佳T963A彩色电视机图像正常,但无音伴音功放电路IC201的2,4脚电压为0.7V,Q204断路康佳T963A彩色电视机正常收看10分钟后,节目丢失,随即满屏噪点PCA84C640的14位D/A转换电路ZD001两端电压30V,R601增值康佳T963A彩色电视机开机20分钟后,光栅亮度下降,图像变暗亮度通道电路IC301的42脚电压为6.4V,IC301内热稳定性差康佳T963A彩色电视机光栅为一条水平亮线场扫描电路IC402损坏康佳T963A彩色电视机有音,无像行扫描电路R411变值康佳T963A彩色电视机无光无音开关电源R911开路康佳KK-T2103彩色电视机有光,无像中放通道 C120漏电康佳KK-T2103彩色电视机有像无声伴音电路IC201损坏康佳KK-T2103彩色电视机无光,无声行扫描电路Q402击穿康佳KK-T2103彩色电视机无光无声电源电路D904击穿康佳KK-T2103彩色电视机屏幕上呈现白光栅,无像,伴音正常视频放大电路TA8759BN的35脚电压正常为1.35V,D305开路康佳T2106彩色电视机屏幕暗,呈现模糊的彩色图像,但伴音和字符显示正常亮度通电路C370开路康佳T2106彩色电视机屏幕呈一条水平亮线场扫描电路TA8759BN的31脚电压为0.2V,29脚电压为0V,ZD301击穿康佳T2106彩色电视机无光栅,无图像,无伴音行扫描电路Q401的Uc为70V,C402漏电康佳T2106彩色电视机无光栅,无图像,无伴音开关电源电路+140V升至为+200V,F901熔汤康佳T2106彩色电视机图像正常,无伴,调节音量键,屏幕上的音量标志正常变化伴音中放电路IC0018-10脚电压为5.98V,C012严重漏电康佳T2106彩色电视机自动搜台锁不住节目AFT电路IC001的20脚电压为4.8V,C606漏电康佳T2106彩色电视机图像正常,遥控或手控调节音量时,屏幕能显示音量逐渐增大或减小,但仅有微弱的伴音且不随音量的调节变化电子音量衰减电路IC1101的20脚电压为4.8V,V626漏电康佳T2106彩色电视机自动和手动均不能锁台微处理控制电路IC601的51脚电压为1.91V,V608漏电康佳T2106彩色电视机图像正常,无音伴音中放电路IC001的9脚电压为0.8V,C102漏电康佳T2114彩色电视机伴音失真伴音电路Z210失效康佳T2114彩色电视机光栅呈一条水平亮线场扫描电路L405开路康佳T2114彩色电视机整机三无,无待机指示,开机有吱吱声开关电源电路V008的Ub为0V,C059击穿康佳T2506彩色电视机AGC失效,各种制式下图像和伴音均是信噪比差,调VR001无效中放电路调VR001时,同时测IC001的7脚电压无变化,IC001损坏康佳T2506彩色电视机PAL制,NTSC制和SCEAM制均无图像,无伴音中放电路IC001的1,2脚电压为5.4V,IC001损坏康佳T2506彩色电视机左声道声音小有杂音伴音功放电路IC801(TDA2009)性能不良康佳T2506彩色电视机图像上部拉长,下部严重压缩场扫描电路C426(330μF/25V)漏电康佳T2506彩色电视机无光栅,无伴音,无图像开关电源电路F901熔断;C911失效康佳T2510彩色电视机自动搜台时锁不住AFT电压电路TA8611第20脚电压为4.8V,C606漏电康佳T2510彩色电视机人正常的图像,无伴音,但调节音量键时,屏幕上的音量标志变化正常伴音功放电路YA8611第8,9脚电压为1.6V,C012漏电康佳T2510彩色电视机正常收看一段时间后,图像逐渐扭曲,伴音逐渐失真,最后节目消失,重新调台,故障重复出现电子调谐器及供电电路MN1528KWE第39脚电压为3.2V,Q619为21V,电子调谐器不良康佳T2510彩色电视机刚开机正常,工作4分钟后PAL制色色彩消失,调节色度钮无效,停机30分钟后开机又重复本故障色同步选通门电路TA8759第34脚电压为3V,C319漏电康佳T2510彩色电视机在接收中,H段突然声图皆无,但L,U频段一直正常H频段控制电路高频头第6脚电压为12V,V104虚焊康佳T2510彩色电视机开机屏幕呈很亮的光栅,数秒后光栅消失,但伴音正常亮度电路R416开路康佳T2510彩色电视机开机后无光栅,但伴音完好过压保护电路IC801第30脚电压为0V,C513漏电康佳T2510彩色电视机开机后无光栅,但伴音完好X射线保护电路TA7698AP第30脚电压为0V,C622开路康佳T2510彩色电视机无光栅,无伴音开关电源电路STR-6309击穿康佳T2512A彩色电视机AGC失控,各种制式下图像和伴音均是信噪比差,调VR001无效中频通道电路TA8411的7脚电压无变化,T8611损坏康佳T2512A彩色电视机PAL制,NTSC制SCEM制均无像,无音中频通道电路TA8611的1,2脚电压为2.6左右,TA8611损坏康佳T2512A彩色电视机图像正常,无音,只有沙沙声,噪声大小可调伴音中频通道电路T8615第12脚无波形,C104断路康佳T2512A彩色电视机字符显示正常,但手动和自动寻台时各频段无图像, 中放电路高频头第5脚电压为3.9VC003开路康佳T2512A彩色电视机伴音正常,但图像彩色时有时无PAL解码电路TA8759N 25脚电压为5.6V,C332开路康佳T2512A彩色电视机重放SECAM制节目时,屏幕全红,而其它制式节目正常SECAM色解码电路TA8759第64脚电压为7V,C346击穿康佳T2512A彩色电视机每次开机收看约10分钟,光栅变暗,遥控和手控不能调大亮度亮度信号处理电路TA8759第51脚电压为5V,C349漏电康佳T2512A彩色电视机自动搜台正常,手动搜台时无PAK屏显,无像无音搜台编码与解码电路MN15287WE第13脚电压始终为0V康佳T2512A彩色电视机图像为黑而模糊的彩色影像,调小色饱和度只有暗淡的光栅亮度电路TA8759第59脚电压为0V,TA8759损坏康佳T2512A彩色电视机光栅时有时无,行不同步同步分离电路TA8759第29脚电压为0.73V,C310短路康佳T2512A彩色电视机接收NTSC制节目时,图像的水平位置偏左行中心校正电路Q308损坏康佳T2512A彩色电视机在任何制式光栅均不满屏场锯齿波形成电路TA8759N第31脚电压为6.6V,C323不良康佳T2512A彩色电视机无伴音,只有较大的嗡嗡声中放电路C294严重漏电康佳T2512A彩色电视机三无,红灯亮电源稳压电路V901的Ub 为-2.6V,VD917击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光有噪声+5V稳压电源电路N601的52脚无电压,V908击穿康佳T2512A彩色电视机开机红灯不亮,按键不起作用,有光,有雪花,有噪声,无图+5V稳压电源电路N601的52脚电压为4.95V,27脚电压为4.91V,R918开路康佳T2916A彩色电视机三无,电源灯不亮偏置电路+B电压为0V,V908击穿康佳T2916A彩色电视机三无,民源灯亮开关电源电路+B电压降到0.7V,V901的Ue为0V,R951一脚虚焊康佳T2916A彩色电视机三无,电源灯亮输出电路+B电压上升到38V即下降至0V,V402击穿康佳彩电维修1．康佳T914H三无拆机发现F402断，C443、C436爆裂，说明三无故障是由于电源电压输出过高引起的。
康佳电视有声音没图像故障
液晶康佳电视机有声音没图像的原因是什么呢?首先我们需要检查电源电压是否稳定,是不是节目源的问题,如果把以上故障原因都跟排除之后，就可以考虑是不是内部出故障了。
下面为大家详细介绍一下：1、液晶电视内部的屏驱动电路有虚焊造成的故障。
2、电源本身有问题,造成电源不能启动。
3、康佳电视机里的AD板上控制高压板开关部分电路被烧坏了。
4、康佳电视机屏的背光坏了或其他特殊情况。
5、首先可能是因为电源电路不正常引起,表现为按面板时按键无任何反应,指示灯也不亮。
一种可能是电源电路输入级出现了问题；另一种可能就是5V的负载加重了。
6、机顶盒没有开启,导致电视没有图像输出。
7、电视切换的信号源跟机顶盒输出的视频信号不一致。
解决方法如下：1、检查康佳电视机的信号源是否连接正常、稳定；比如康佳电视机连接了有线电视信号则检查连接线是否有问题,如果连接线没问题则可通过切换其他频道观看尝试解决；如果康佳电视机连接了DVD机或者数字康佳电视机顶盒,则重点检查连接线路是否接触良好,松动的话将其固定即可解决,另外也可以切换频道或者画面来排除节目源的问题；2、康佳电视机硬件方面的故障引起该问题,主要是康佳电视机的显示系统出现问题,比如电路开关故障、高压板故障供电不足、显示屏故障、主板电路、电容故障、其他零部件故障都有可能导致不显示画面,建议联系康佳电视机的售后服务对康佳电视机进行全面的检测和保修。
原因一：康佳电视机出现有声音无图像的现象,但是康佳电视机的设置菜单可以在康佳电视机上显现,那么问题有可能就是在伴音分离到视频播放这一块。
解决方法：首先检测伴音分离这一块,一般是请专业人员修理,自己操作不当就会导致康佳电视机到时候不仅没有画面,连声音都没有。
原因二：检查康佳电视机开机时有没有高压声,如果有就说明康佳电视机的电路工作基本上是正常的,没有高压声就可能是康佳电视机的电路没有启动。
解决方法：先用人体感应信号注入法,观察水平上的一条亮线有没有跳动或者是展宽的现象,有就说明电路输出的工作是正常的进行的,故障出现在场输出信号和场振动传输的电路上。
康佳LED液晶电视常见故障检修四例。
康佳LED液晶电视常见故障检修四例。
例1、型号LED32F2000E，板号35017303，三合一主板故障现象：待机指示灯亮，不开机。
观察主板没有发现明显的烧焦、电容鼓包等现象。
用表测VDW961 输出的12V电压正常，开机瞬间测VDW951输出的电压升到180V左右，逐步下降110V，初步判定背光电路正常。
把思路转移到开关机控制电路（如图1所示）。
从图1中可以看出，N801（SY8009A）DC-DC转换器4脚为5V1脚开机应该为高电平3.2V，待机时为低电平0V，也就是微处理器送来开机信号电压3.2V左右时3脚输出1.2V左右的电压，使得V805导通（见图2所示），V803（WPM9435）的3脚D极输出5V，为小信号处理电路以及可控3.3V 和可控的2.5V电源电路供电。
测N801的8脚5V正常，4脚按开机按钮时有3.2V电压，符合工作原理，测1脚开机电压为0V，待机也为0V，说明N801有问题。
拿放大镜看，发现N801有裂痕。
把N801拆除，发现电路板有明显黑色痕迹，说明温度过高造成N801损坏，初步判定此处有漏电现象或轻微打火。
换一块新的SY8009A，把2脚翘起，用一导线连接到地，涂上硅脂。
试机3小时，手摸N801芯片温升基本正常，故障排除例2、型号LED40F2200NE，板号35017585，三合一主板故障现象：开机出现“智能电视启动中”，无法进入桌面。
硬件或软件出现这样的问题都会产生这现象。
本着先软后硬的维修原则，首先进入康佳技术服务平台/KonkaTSP/login，利用本机的条形码，进入“康佳电视串号检测”网页查找，查看屏信息及有关程序信息，再返回到平台，下载有关升级程序，解压到U盘。
将U盘插到主板的USB接口，按着“待机按钮”不放，打开电视电源，只见U 盘指示灯亮了一下就熄灭，无法读取U盘里的升级文件。
无独有偶，另一个用户也送来了一台同型号的机器，故障是背光一闪就灭，反复启动。
康佳电视故障解决方法
康佳电视故障解决方法康佳电视是国内一家知名品牌，其产品广受消费者喜爱。
但是，在日常使用过程中，还是会出现一些故障问题。
本文将就康佳电视常见故障进行分类介绍，并给出相应的解决方法。
一、开机故障1.1 无法开机如果康佳电视无法正常启动，可以先检查电视是否插入电源插座并通电。
检查电源插头，是否松动或损坏。
如果一切正常，可以使用遥控器或电视机身的开机按钮进行开机。
如果还是无法开机，可以尝试换一组电源线。
如果还是无法解决问题，可能是电视机内部电路故障，需要送修。
1.2 LED指示灯亮/灭异常康佳电视机面板上有一个LED指示灯，平常情况下为蓝色或绿色。
如果指示灯不亮或一闪即灭，说明电视机内部有问题，可能是电源板故障或主板故障。
建议及时送修。
二、图像故障2.1 画面颜色异常如果电视出现画面颜色异常的情况，可能是电视机显示芯片故障导致的。
或者是连接到电视机的视频信号源出现问题，尝试更换视频信号源，看看问题是否还存在。
如果是电视机本身故障，需要进行专业检修和维修。
2.2 清晰度不足康佳电视出现清晰度不足的情况，可能是信源问题或是电视机本身的设置问题。
需要检查电视机的显示设置是否正确，例如分辨率、对比度、亮度等等。
同时还可以尝试调整信源的配置，例如调节DVD机或其他设备的视频输出模式。
三、声音故障3.1 声音大小不统一如果康佳电视的声音大小不统一，可能是声卡故障、音量控制芯片故障或音量控制电路故障，需要进行更换维修。
3.2 无声或声音杂音如果康佳电视没有声音或声音杂音，建议先检查音量设定是否正确和调整清晰度等声音参数，如果还无法解决问题，建议拔掉电视耳机，看是否能正常听到声音，如果能正常听到，则可能是耳机本身或耳机接口故障，如果还是无法解决问题，则可能是音源问题或电视机声卡故障，需要进行专业检修和维修。
四、遥控器故障4.1 遥控器失灵当康佳电视遥控器失灵时，首先要检查电池是否电量不足或者电池极性是否正确。
如果电池正常，可以尝试敲击遥控器按钮几次，看看是否能解决问题。
重庆康佳液晶电视重影故障上门维修
康佳液晶电视重影也是电视机常见故障之一,我们应该知道,康佳液晶电视重影而是经常容易出现的。
接下来就来看看快益修讲的康佳液晶电视重影的原因及维修方法吧！一、康佳液晶电视重影的主要原因：1、电视机高频头接地不良或信号接收环境不佳,如接收点附近有高大建筑物,电视机在接收直通信号的同时还接收到了由高大建筑物反射回的反射信号,导致图像重影；另外,若高频头屏蔽也会导致重影。
2、图像画质增强电路出现故障,许多大屏幕彩电为增强图像清晰度,在图像处理电路上增加了图像勾边,即所谓图像轮廓校正电路,如果该电路在视频信号的处理上出现错误,就会形成重影。
3、声表面滤波器不良,当声表面滤波器内部的极片接地不良时,就会导致一部分中频信号直接通过其分布电容超前于主信号进入图像中放IC,从而使图像出现重影。
二、康佳液晶电视重影维修方法：1、将电视机的色饱和度开至最小,如果图像有重影,则应检查高频头、天线输入系统、声表面滤波器及它们的清晰度增强电路是否正常和屏蔽接地是否良好。
反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件；2、测量、检查电视机的加速极电压或末级视放电压是否过低；3、用电阻测量法对所怀疑的元器件进行确诊,如显像管有没有老化或亮度延时线、极问有没有漏电、电阻等是不是开路；4、使用元件替换法,比如当高频头、集成块、声表面滤波器、亮度延时线、色度带通滤波器及有关电容不良时用电阻、电压测量法不能确诊的,可以使用替换法逐一排查。
5、针对普通用户,一般建议联系电视机的售后服务或者专业维修人员进行全面检测、保修。
现在,对于康佳液晶电视重影的原因及维修方法,我们也很清楚了。
以后在使用过程中,建议大家一定要定期检查,尽量减少电视故障的频率。
快益修承诺作为一个专业的一类维修服务企业,我公司不仅技术维修力量雄厚、维修面广、设备先进、有较为丰富的管理经验,而且特别注重服务质量、服务意识等方面的培训和承诺。
重庆康佳液晶电视灰屏故障维修上门
当我们在看电视的时候,灰屏了应该怎么办？康佳液晶电视灰屏,可能是哪个零件或者电路异常,需用万能表测试,然后确定原因,最后开始维修。
下文快益修总结了康佳液晶电视灰屏的原因和维修方法,值得你一看。
一、康佳液晶电视灰屏的原因1.可能是电视机主板信号输出部分故障。
2.也许是液晶屏逻辑板故障。
3.推测是康佳液晶电视连接线异常,如果是HDMI接口,基本上不会出现灰屏现象；如果是AV信号输入,查看红、白、黄三色是否对应,也可重新插拔下试试,或清理下灰尘积垢；如果是分量接口输入Y、Pr、Pb的问题,注意对应颜色,另外两根音频线也不要插错了,这是最容易出现灰屏现象的因素。
二、康佳液晶电视灰屏的检修方法1.常规方法（1）先打开康佳液晶电视后盖,电视出现灰屏,可能是屏异常,检查逻辑板,它有12伏供电,一低压差正常稳压输入3.3伏输出1.8伏。
（2）逻辑板另外一端有两个大贴片电容,但有被拆走的迹象,一处有多个电容并联滤波的,测试是否量有电压,若没有,说明短路了。
（3）先拆下两只贴片电容,有短路,需要更换新的；另缺的电容位置,可以换上一只2.2UF,50V的电解电容。
（4）弄好后,尝试开机,这两个维修的位置的电压是15V和25V 电压,若是,维修好。
2.基础方法（1）先测量逻辑板电路供电电压,看数值的显示,如果显示正常,检修测量逻辑板上的所有DC一DC电压转换电路芯片,看各输出端引脚的电压是否正常,如有异常,检查芯片异常脚周围元件。
（2）若测量芯片异常脚周围元件的结果是正常的,可能是逻辑板上的主控制芯片异常或损坏,然后找对应的维修方法。
综上所述,快益修以康佳液晶电视灰屏为话题,先说了康佳液晶电视灰屏的原因,让用户根据提示,做一个简单的检修；其次参考它的维修方法。
康佳液晶电视灰屏时,先检查接线、重新启动等,若故障还在,需要使用下面的方法,做好逐个排查和维修的可能。
快益修承诺作为一个专业的一类维修服务企业,我公司不仅技术维修力量雄厚、维修面广、设备先进、有较为丰富的管理经验,而且特别注重服务质量、服务意识等方面的培训和承诺。
康佳液晶电视常见故障维修
康佳集团股份有限公司KONKA GROUP CO., LTD.指导：林洪藩谢伟锦罗方刚策划：尹豫元周德金文渊编导：张传轮汪贻训编辑：曾垂吉（Lucky Tseng）编号：BWH0602001日期：二○○六年三月单位：营销事业部用户服务中心技术支持部■曾垂吉讲解目录第一部分康佳高清数字LCD彩电常见故障的分析与维修(一)、液晶显示屏常见故障的分析与检修一、PANEL不良的处理流程讲解二、康佳常用PANEL的厂家、规格识别介绍1、LG-PHILIPS显示屏的识别2、Samsung三星显示屏的识别3、Chunghwa中华显示屏的识别4、CHI MEI奇美显示屏的识别三、PANEL常见的故障及其处理方法1、常见材料不良PANEL引起的故障2、常见作业不良造成的PANEL故障四、保修期外PANEL维修报价（待定）五、PANEL灯管的装取方法六、康佳液晶彩电显示屏常见故障(二)、康佳液晶彩电常见故障的分析与检修（待定）第二部分高清数字CRT彩电常见故障的分析与检修（待定）一、“I”系列机的原理及常见故障的分析与维修1、P2958I机型电路原理图文说明简介2、P2958I机型常见故障的分析与维修二、“MV”系列机的原理及常见故障的分析与维修1、P29MV102机型电路原理图文说明简介2、P29MV102机型常见故障的分析与维修第一部分康佳高清数字LCD彩电常见故障的分析与维修文/图曾垂吉（一）液晶显示屏常见故障的分析与检修一、PANEL不良处理流程 (4)二、PANEL ID识别 (5)1、HYDIS-------现代 (5)2、LG.PHILIPS (5)3、HANNSTAR-----HSD-------瀚宇 (6)4、AUO---------------------友达 (6)5、Samsung----------SEC----------三星 (6)6、Chunghwa-----------CPT--------中华 (7)7、CHI MEI-------------CMO--------奇美 (7)三、PANEL不良状况表 (8)1、PANEL常见原材不良状况表 (8)2、PANEL常见作业不良维修状况表 (10)四、保修期外PANEL维修报价 (11)五、各厂PANEL灯管LIST (12)1、15寸各厂PANEL灯管LIST (12)2、17寸各厂PANEL灯管LIST (12)3、18寸各厂PANEL灯管LIST (12)六、康佳液晶彩电常见故障的分析与检修一、PANEL不良处理流程PANEL不良处理流程原材不良作业不良保修期内不可维修部份(退莞康) 维修部分（就地处理）（退莞康备件中心）退回莞康统一由供应商索赔工厂可维修部分需送维修厂不可维修部份(退工厂) 维修部分（退工厂）（退莞康备件中心）注：1、以上原材不良部分，保修期内一律可退回供应商索赔；(PANEL保修期为18个月)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、康佳彩电质量好不好？ 答：您买一台不就知道了吗？您可以想一想，如果康佳电 视质量不好的话，08年国家游泳中心（水立方）、奥体 中心，10年上海世博会就不会用康佳电视了。您说是吧 ！在加上我们有完善的售后服务可以对电视的质量做保 证。（证书证明）
6、之前我用过康佳，一两年就坏了，康佳电视不好？ 答：这个问题就看您用什么角度去想了，没有任何一个牌 子可以保证你买回家的电视就一定不会出现质量问题的， 电子产品本身就有这种概率的，但是目前基本所有品牌都 有比较良好的售后服务可以做保障的，特别是康佳全国最 好的大拇指服务。社会在发展，同样康佳也在发展，现在 康佳电视成品率已达到99.6%，属所有品牌最高。我相信 您现在再买康佳，肯定不会错的。碰到这样问题最主要是 要把自己的心态调整好：
品牌问答
1、你们康佳和进口的差到哪里？ 答：首先现在肯定是没有进口的，谁要是说进口原装的都 是蒙人的，您看产地就知道都是在国内组装的，其实相对 产品而言其实没有多大差别，差别最大的就是品牌差别， 除非合资一些极少数高端产品会有一点差别，绝大多数是 一样的。相对性价比之言肯定是康佳的高。
2、你们康佳120HZ和合资的100HZ有什么区别？ 答：基本是一样的，都是采用倍频扫描技术，但是120HZ 在看PAL知识信号时会更好
• 产品疑问
1、我家里有电脑上网不需要智能电视？ 您说的有道理，但是智能电视的含义不仅是通过电视上 网，最主要是智能电视是属于高配置电视，它的芯片及 屏与普通电视是不一样的，特别是自带处理器，是为今 后三网融合提供了一个坚实的硬件基础，难到智能手机 仅仅是功能多才卖的那么贵吗？然后介绍康佳的智能电 视五大标准。
8、你们电视喇叭这么小，声音效果不好吧？ 答：不是的，我们这款电视喇叭虽然小但是音质一点都不差， 因为我们喇叭采用是丹麦宝的，音响系统是采用美国BBE公 司升级版本的VAVI音响。U盘演示（高音 红星照我去战斗）
9、你们电视怎么颜色不一样？ 答：颜色是以调的。不过高价位的电视肯定颜色是要好一点 （因为我们有采用12BIT和10BIT的液晶屏）。如果高价位电 视和低价位电视的颜色是一模一样，那高价位电视不就没人 买了吗？您说是吧？
为何？
13、智能电视和普通网络电视有什么区别？ 答：区别还是很大的。主要是硬件的差别，智能电视有处 理器，有操作系统、可以无限加载应用程序，保证电视功 能可以持续发展，普通的网络电视只是有一个网络接口而 已，并没有相应的处理器来支撑。 网络电视≠智能电视 智能电视
能一样吗？
14、偏光式3D与快门式3D哪个更好？ 答：3D原理有所差别，一个是利用光线的阻拦呈现3D效果 ，一个是利用眼睛的视觉差成像3D效果，如果是看色彩特 别鲜艳的动画片及风景片3的效果基本上是一样的，但是 如果观看，任务画面还是快门式比较好。
价格疑问
1、你们这款机器搞特价是不是质量不好？ 答：当然不是了。如果是质量不好，就是处理品了，我们就 不会是限量了。特价机价格多低，说明活动力度就多大。 质量您就放心，我们有强大售后保障的。
2、顾客刚进入厅房就问你这款电视是多少钱？ 答：你了解过我们这款产品吗？其实买电视不能只是一畏的关 注价格。买电视最主要是买产品性价比。您给我几分钟时间我 帮您讲解一下，请坐。
7、LED和液晶有什么差别？ 答：主要是发光原理不一样，液晶是电能到热能再到光能 ，所有热量会比较大，LED是电能到光能，热量会比较少 ，LED的寿命比是液晶的5倍左右，液晶基本是在2.8万小 时，LED是在10万小时左右。LED的耗电量是LCD的1/2，康 佳LED更低功耗只有LCD的1/3,现在买电视基本上都是买LED 这是趋势。
我要减肥
5、软屏和硬屏哪个好？ 答：先生！开个玩笑问一下，你觉得是儿子好还是女儿好？其 实液晶屏的的好与不好不是用软和硬来分辨的。软和硬只是 物理性质不一样，好于不好是要用液晶屏的技术指标来衡量 的。（如分辨率、色位、有无坏点及亮点）
6、液晶和等离子有什么区别？哪个好？
答：最大的区别是发光原理不一样，等离子发光原理是每个等离子管内 的惰性气体通过高压施加电厂，使惰性气体产生一定的热量产生光源 ，轰击到屏幕荧光粉产生图像的。但是液晶是通过低压背光源，穿透 液晶分子产生图像的。最主要液晶电视比等离子好的地方是，耗电量 少，安全性能好因为等离子是高压的，液晶是高压的。至于动态画面 现在康佳液晶电视是采用120HZ刷新频率的，一样解决了液晶电视拖 尾现象。液晶电视分辨率更高，色彩更细腻。
2、康佳牌子不灵？ 答：您觉得康佳什么地方不好呢？可能您还不是很了解康佳， 您可以给我几分钟的时间，我帮您介绍一下康佳的产品，如 果您听过我的介绍，我相信您肯定会改变想法。介绍康佳是 世博会专用产品、水立方专用产品、中央电视台电视全部使 用的是康佳电视，然后介绍康佳的差异化卖点差异卖点。
KONKA
9、你叫我现在买、我又不提货，我提货的时候降价了怎么 办？ 答：现在我们搞活动、价格肯定是很优惠的，如果您不放 心的话，现在买好先不送货，等送货的时候您再来看一下 ，如果那时价格便宜了，我们是可以帮您补差价。
10、你这个电视价格还卖的这么贵？别的品牌比你便宜多 了，再说了合资才卖什么价格呀？ 答：贵有贵的道理，便宜有便宜的道理，一分价格一分货 这是不变的真理。其实买电视就是买性价比，不是越便宜 越好。而是性价比越高越好，是不是货真价实凭您的社会 经验应该比我们清楚，介绍产品的差异化卖点。
累吗？
3、现在有线信号都是模拟的，我现在买高清的没有用？ 答：其实话也不是这么说的，我觉得您这个问题问的有点片 面，高清电视不仅能解决清晰度的问题更加节能环保，而且 模拟信号迟早肯定会被淘汰的。
4、你们32寸有全高清的吗？ 答：有的。但是性价比不高，要N钱，买的人不多。您觉得32 寸有必要选择全高清的吗？32寸不属于大屏幕液晶电视。32 寸本来就比较小，没有这个必要的，好比瘦子还需要减肥吗 ？。我们是采用全高清解码芯片，如您要是接1080P信号康 佳32寸绝对使能显示的。
都是2000元你买？
3、你这里的价格怎么比外面的贵呀？ 答：怎么会呢？我们康佳电视的价格是全市统一价的？您 在外面看的肯定不是同一个型号。您要是在我们在这里买 了，在***天内，如果您在外面看了同型号价格比我们这 里低了，我包您退货、换货、补差价。您还不放心吗？
4 、我买你多台电视是不是价格便宜一点？ 答：是可以便宜的,但是要看您具体购买什么机型了，如 果您全部买特价机，价格就很难动了。情况实时而定。
3、康佳和创维的哪个好？
答：就品牌而言基本上是差不多，但是康佳是1980年做电 视的，创维是1992年开始做电视的，从电视技术积累沉淀 来说康佳更胜一筹，康佳毕竟是成熟企业，您看我们的智 能电视这种高端技术的彩电创维明显就不如我们了，我们 康佳有自己的LED模组基地（昆山），我们掌握LED的核心 技术。创维有很多型号的LED产品都是我们提供的。
知识就是解决问题答案的基础
有问必答、 有问必答、答之有理 巧妙解答、 巧妙解答、化被动为主动
主要内容大纲
• • • • • • 品牌疑问 产品疑问 价格疑问 竞品疑问 售后疑问 其它疑问
1、康佳彩电？没听过？ 答：先生或小姐，可能由于您的工作比较忙碌，对家电行业特别是彩电不是 经常了解。其实康佳电视在彩电行业里是非常有名的，销量连续六年在 国内排第一。销售占比达到15%，就是100个家庭里有电视，其中15家家 里的电视是使用康佳的。您如果通过网络了解一下就知道我不是在忽悠 您。(说话一定要有自信)
KONKA
在我心中康佳就是最好的
3、康佳哪产的？
答：康佳是中国电子行业最发达的地方——深圳 康佳是中国电子行业最发达的地方 深圳
4、康佳不是深圳的吗？怎么产地是滁州？不是总厂 出的质量是不是没有深圳出的好？
答：所谓“英雄不问出处”电视质量好不好和产地是没有关系 的。就像人聪明不聪明和出生地是没有关系。而且我们滁州厂和 深圳厂都是一样的生产线。所有生产流程都是电子监控。这种问 题是不存在的。
7、你这个电视的价格还能便宜一点吗？不便宜我就不买 了？ 答：我这是已经是最低价了，我们商场都是ERP控价的， 低了票也打不进的，您想一下，您买电视的钱是交到商 场里的我又不会收您一分钱，我帮您买贵了对我一点都 没有好处。您放心，您在我这里买了，如果我的价格比 您在外面看到了同样的型号价格要贵的话，在***天内， 我康佳包退、包换、包补差价。
8、你们这款新品太贵了、我还是等它减价后才买？ 答：如果您等到降价才买的话，您卖的就不是新品了。再 加上我们这款产品的定价本身就不贵，即使降价，还是需 要很长一段时间的。但是如果这款产品真的降价幅度比较 大的话，它的硬件就不一定会是这么好了。电视的价格贵 和便宜最主要决定还是成本决定的，一分价钱一分货。
5、我这个赠品不要能给我换一个其它赠品吗？ 答：原则是不可以的，因为公司是有规定的，相应的机型赠送相 应的赠品。我可以打电话尽量帮您申请一下，如果公司领导能同 易，我就帮您换，一定要装着很为难的样子。
6 、你们今天搞活动怎么和平时是一样的价格呢？你们这不 是在骗人吗？ 答：先生（小姐）话不能这么说的，我们是在搞活动，但 不是所有的机型都是搞活动的呀？像您现在看的这款，是 我们公司的新款高端机器，它可以让您体验到高科技产品 的优越性能。您再对比一下旁边那款活动特价机型，它的 价格就比活动前低很多，但效果就和您这款有很大差别。 再说，您想一下，超市在搞活动的时候也不是所有的东西 都在搞活动呀？
段誉百毒不侵
12、你们3D的画面很糊、跟合资品牌的差很多？ 答：主要是片源的问题，目前合资品牌演示都是用专用的 蓝光DVD演示的，我们是USB演示，播放片源根本不一样 ，所以清晰度看起来有差别，但是您看3D立体效果是不是 一样呀！然后介绍康佳3D电视的五大核心卖点（运动引擎 、变频引擎、区域调光、多角度发射器、自主研发3D眼镜 ）。
10、你们的电视好像没有别的牌子清楚？ 答：您也只是好像吗？因为每个品牌的演示片源都不一样， 光线也不一样，所以感觉会不一样，那只是感觉。电视清不 清楚，还是要看多方面的技术指标。您说是吧。
