TSV硅通孔技术的研究解析
3D IC-TSV技术与可靠性研究
3D IC-TSV技术与可靠性研究摘要：对三维（3 Dimension，3D）堆叠集成电路的硅通孔(Through Silicon Via，TSV)互连技术进行了详细的介绍，阐述了TSV的关键技术与工艺，比如对准、键合、晶圆减薄、通孔刻蚀、铜大马士革工艺等。
着重对TSV可靠性分析的重要性、研究现状和热应力分析方面进行了介绍。
以传热分析为例，实现简单TSV模型的热仿真分析和理论计算。
最后介绍了TSV技术市场化动态和未来展望。
关键词： 3D-TSV；通孔；晶圆减薄；键合；热可靠性0 引言随着半导体制作工艺尺寸缩小到深亚微米量级，摩尔定律受到越来越多的挑战。
首先，互连线(尤其是全局互连线)延迟已经远超过门延迟，,这标志着半导体产业已经从“晶体管时代”进入到“互连线时代”。
为此，国际半导体技术路线图组织(ITRS)在 2005 年的技术路线图中提出了“后摩尔定律”的概念。
“后摩尔定律”将发展转向综合创新，而不是耗费巨资追求技术节点的推进。
尤其是基于TSV(Through Silicon Via)互连的三维集成技术，引发了集成电路发展的根本性改变。
三维集成电路(Three-Dimensional Integrated Circuit，3D IC)可以将微机电系统(MEMS)、射频模块(RF module)、内存(Memory)及处理器(Processor)等模块集成在一个系统内[1]，，大大提高了系统的集成度，减小了功耗，提高了性能，因此被业界公认为延续摩尔定律最有效的途径之一，成为近年来研究的热点。
目前3D集成技术主要有如下三种：焊线连接(Wire-Bonding)、单片集成(Monolithic Integration)和TSV技术[2]。
焊线连接是一种直接而经济的集成技术，但仅限于不需要太多层间互连的低功率、低频的集成电路。
单片集成是在同一个衬底上制作多层器件的新技术，它的应用受到工艺温度要求很高和晶体管质量较差等约束。
硅通孔技术TSV研究ppt课件
TSV技术面临的难题：
➢在价格与成本之间的极大障碍
➢新技术的不确定性所隐含的风险
➢实际的量产需求
1
概述
发展 状况
TSV 的 应用
GaAs 基TSV 20/03/2020
TSV的研究动态
TSV参数 最小TSV直
径 最小TSV间
3
TSV封装剖面图
概述
发展 状况
TSV 的 应用
TSV的研究动态
TSV的关键技术之一——通孔刻蚀
➢ 前通孔(via first)：
在 IC 制 造 过 程 中 制 作 通 孔，分为前道互连和后 道互连
➢ 后通孔(via last) :
制造完成之后制作通孔
GaAs
基TSV 20/03/2020
4
概述
台积电有在28nm以下工艺量产三维LSI的意向。
TSV的 应用
GaAs 基TSV 20/03/2020
以多种尺寸和配置而形成的TSV 和再布线层
12
连接300mm晶圆和半导体芯片的微凸点
TSV的研究动态
概述
2010年12月三星公司采用TSV技术，成功开发出基于该 公司先进的绿色DDR3芯片的8GB RDIMM内存。
感测器
OsmiumTM from Aptina 9
TSV的研究动态
概述
发展 状况
应用TSV的影像感测器实例
2009年3月， 意法半导体推出市场上首款集成扩展景深 （EDoF）功能的1/4英寸光学格式3百万像素Raw Bayer传感器。 意法半导体最新的影像传感器可实现最小6.5 x 6.5mm的相机 模块，而且图像锐利度和使用体验非常出色，同时还兼有尺 寸和成本优势，是一款智能型自动对焦相机解决方案。
tsv工艺原理
tsv工艺原理

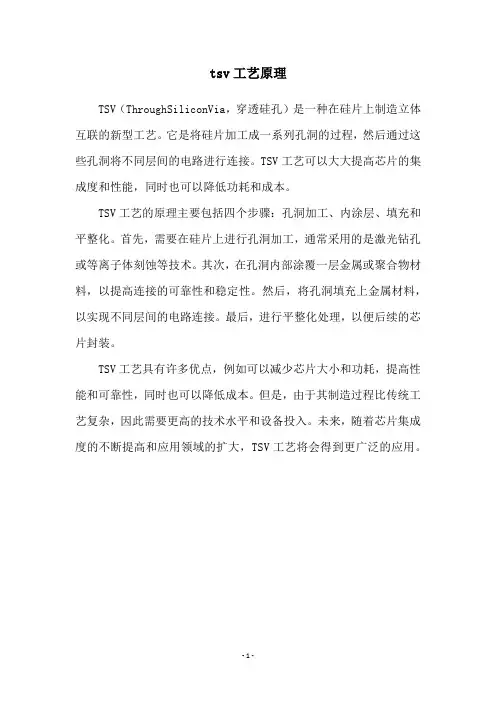

TSV（ThroughSiliconVia，穿透硅孔）是一种在硅片上制造立体互联的新型工艺。
它是将硅片加工成一系列孔洞的过程，然后通过这些孔洞将不同层间的电路进行连接。
TSV工艺可以大大提高芯片的集成度和性能，同时也可以降低功耗和成本。
TSV工艺的原理主要包括四个步骤：孔洞加工、内涂层、填充和平整化。
首先，需要在硅片上进行孔洞加工，通常采用的是激光钻孔或等离子体刻蚀等技术。
其次，在孔洞内部涂覆一层金属或聚合物材料，以提高连接的可靠性和稳定性。
然后，将孔洞填充上金属材料，以实现不同层间的电路连接。
最后，进行平整化处理，以便后续的芯片封装。
TSV工艺具有许多优点，例如可以减少芯片大小和功耗，提高性能和可靠性，同时也可以降低成本。
但是，由于其制造过程比传统工艺复杂，因此需要更高的技术水平和设备投入。
未来，随着芯片集成度的不断提高和应用领域的扩大，TSV工艺将会得到更广泛的应用。
- 1 -。
瞬时大电流下微机电引信硅通孔封装的失效机理与实验研究
瞬时大电流下微机电引信硅通孔封装的失效机理与实验研究刘芳怡;娄文忠;丁旭冉;王辅辅;王瑛【摘要】随着引信向微型化、智能化、灵巧化发展,对引信采用三维封装是实现其小型化最为前景的技术.硅通孔(TSV)是三维封装的关键技术,广泛应用在微机电系统(MEMS)的集成中,具有封装尺寸小和能量消耗低的优点.研究了一种应用于MEMS 引信的TSV三维封装技术,该MEMS引信的工作模式要求TSV在引信起爆控制时的瞬时大电流冲击下,电阻改变量在规定允许的范围内.利用有限元分析软件计算TSV在瞬时大电流下的升温曲线,并进行分组实验,对TSV分别施加40 V、330 μF 电容放电条件,10V、330 μF电容放电条件和4V、100 μF电容放电条件.通过对比仿真结果与实验结果,得到TSV的潜在的失效模式和其承载瞬时大电流的能力.通过上述结论分析得出在10 V、330 μF电容放电条件和4V、100 μF电容放电条件下,TSV封装技术可以满足MEMS引信的正常工作.【期刊名称】《兵工学报》【年(卷),期】2014(035)009【总页数】7页(P1356-1362)【关键词】兵器科学与技术;引信;瞬时大电流;硅通孔;有限元仿真;电容放电【作者】刘芳怡;娄文忠;丁旭冉;王辅辅;王瑛【作者单位】北京理工大学机电学院,北京100081;北京理工大学机电学院,北京100081;北京理工大学机电学院,北京100081;北京理工大学机电学院,北京100081;北京理工大学机电学院,北京100081【正文语种】中文【中图分类】TJ43;TN605在引信中应用微机电系统(MEMS)技术可以降低成本、减轻质量,实现小型化发展[1-3]。
法国创新研制了一种MEMS安全、解除保险与发火器件,该MEMS发火件可以提高MEMS起爆器的性能,在大电流激发下会产生电爆炸作用,实现引信的发火功能[4-6]。
利用这种电爆炸过程,Zhao等[7-8]制备了一种新型MEMS引信,该引信需要在瞬时大电流的作用下正常作用,所以激发源采用电容放电的形式。
TSV 通孔技术研究

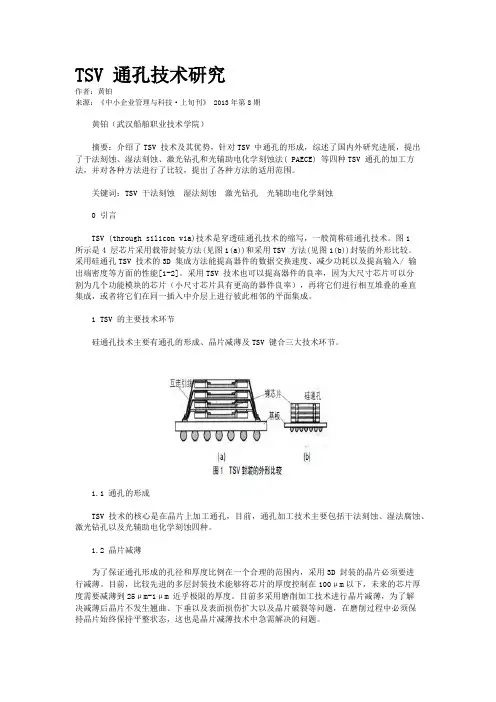

TSV 通孔技术研究作者：黄铂来源：《中小企业管理与科技·上旬刊》 2013年第8期黄铂（武汉船舶职业技术学院）摘要：介绍了TSV 技术及其优势，针对TSV 中通孔的形成，综述了国内外研究进展，提出了干法刻蚀、湿法刻蚀、激光钻孔和光辅助电化学刻蚀法( PAECE) 等四种TSV 通孔的加工方法，并对各种方法进行了比较，提出了各种方法的适用范围。
关键词：TSV 干法刻蚀湿法刻蚀激光钻孔光辅助电化学刻蚀0 引言TSV (through silicon via)技术是穿透硅通孔技术的缩写，一般简称硅通孔技术。
图1所示是4 层芯片采用载带封装方法(见图1(a))和采用TSV 方法(见图1(b))封装的外形比较。
采用硅通孔TSV 技术的3D 集成方法能提高器件的数据交换速度、减少功耗以及提高输入/ 输出端密度等方面的性能[1-2]。
采用TSV 技术也可以提高器件的良率，因为大尺寸芯片可以分割为几个功能模块的芯片（小尺寸芯片具有更高的器件良率），再将它们进行相互堆叠的垂直集成，或者将它们在同一插入中介层上进行彼此相邻的平面集成。
1 TSV 的主要技术环节硅通孔技术主要有通孔的形成、晶片减薄及TSV 键合三大技术环节。
1.1 通孔的形成TSV 技术的核心是在晶片上加工通孔，目前，通孔加工技术主要包括干法刻蚀、湿法腐蚀、激光钻孔以及光辅助电化学刻蚀四种。
1.2 晶片减薄为了保证通孔形成的孔径和厚度比例在一个合理的范围内，采用3D 封装的晶片必须要进行减薄。
目前，比较先进的多层封装技术能够将芯片的厚度控制在100μm以下，未来的芯片厚度需要减薄到25μm-1μm 近乎极限的厚度。
目前多采用磨削加工技术进行晶片减薄，为了解决减薄后晶片不发生翘曲、下垂以及表面损伤扩大以及晶片破裂等问题，在磨削过程中必须保持晶片始终保持平整状态，这也是晶片减薄技术中急需解决的问题。
1.3 TSV 键合TSV 键合技术是指完成通孔金属化和连接端子晶片之间的互连。

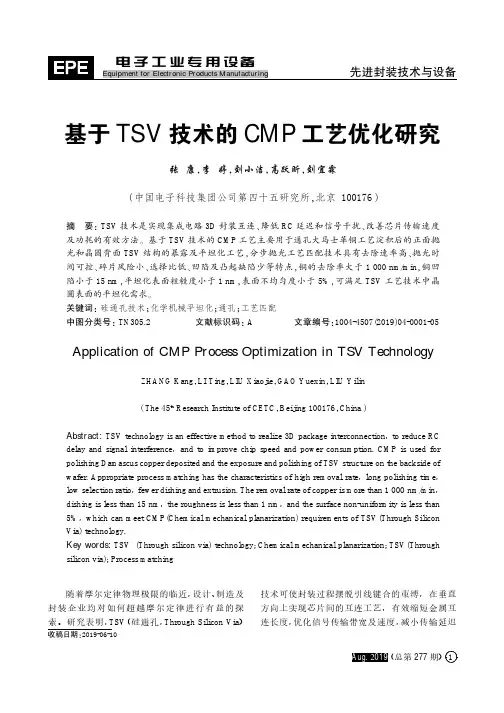

基于TSV技术的CMP工艺优化研究
