蓄电池巡检仪-使用说明

蓄电池巡检仪-使用说明

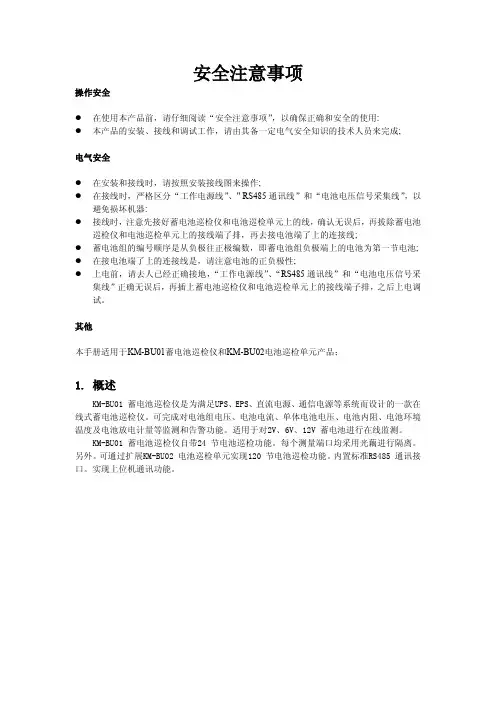

安全注意事项操作安全●在使用本产品前,请仔细阅读“安全注意事项”,以确保正确和安全的使用:●本产品的安装、接线和调试工作,请由其备一定电气安全知识的技术人员来完成;电气安全●在安装和接线时,请按照安装接线图来操作;●在接线时,严格区分“工作电源线”、"RS485通讯线”和“电池电压信号采集线”,以避免损坏机器:●接线时,注意先接好蓄电池巡检仪和电池巡检单元上的线,确认无误后,再拔除蓄电池巡检仪和电池巡检单元上的接线端了排,再去接电池端了上的连接线;●蓄电池组的编号顺序是从负极往正极编数,即蓄电池组负极端上的电池为第一节电池;●在接电池端了上的连接线是,请注意电池的正负极性;●上电前,请去人已经正确接地,“工作电源线”、“RS485通讯线”和“电池电压信号采集线”正确无误后,再插上蓄电池巡检仪和电池巡检单元上的接线端子排,之后上电调试。

其他本手册适用于KM-BU01蓄电池巡检仪和KM-BU02电池巡检单元产品;1.概述KM-BU01蓄电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。

可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。

适用于对2V、6V、12V蓄电池进行在线监测。

KM-BU01蓄电池巡检仪自带24节电池巡检功能。

每个测量端口均采用光藕进行隔离。

另外。

可通过扩展KM-BU02电池巡检单元实现120节电池巡检功能。

内置标准RS485通讯接口。

实现上位机通讯功能。

2.功能●单体电池监测具有过压、欠压和差压报警功能,准确查找故障电池。

●检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻。

●放电计量,记录放电电压、电流、放电容量和放电时间。

●完善的故障报警功能。

●开放式通讯协议设计,RS485串行通讯接口,支持1200BPS、2400BPS、4800BPS、9600BPS波特率,实现遥测、遥信功能,可方便的与电力自动化系统对接,实现电池系统自动巡检。

蓄电池巡检仪说明书

蓄电池巡检仪说明书
壁挂式
1U机箱产品背面接线图
电源插孔:只允许接入标称值为12VDC的直流电源。
一个2pin端子,看图标识GND代表电源地也可以是+12V的输入端,标识-12V代表电源-12V输入端也可以是+12V的电源地。
例如:当接入+12V电源时,GND标识接入电源的正端,-12V标识接入电源的负端。
通信插孔:(本设备提供RS232和RS485通信接口)
温度传感器:DS18B20
接线端子头:弯型可插拔
深圳市奥博特科技有限公司
地址:深圳市宝安46区翻身路139号联兴大厦7楼
总机:0755-29123650、27831660 传真:29123660
网址:
存储湿度:20%~95%
电磁兼容性:符合GB/T17626-1998的B级标准
外形尺寸图
壁挂式尺寸:180mm(L)×115mm(W)×28mm(H)
标准1U、2U(根据路数不同选用机箱有差异)线缆接法:(建议采用0.3mm多股铜线)
注:从第一节电池负极开始接。
运行灯,开机2秒即开始等时闪烁。加电后不亮或不闪烁,均说明设备运行不正常,在电源连接正确的情况下,还是不闪烁,需要检查机内的相关部分。
电源开关:通常在电源端子接入后再接通此开关。在拔出电源端子之前,先关断此开关。当设备运行不正常或出现故障时,应立即关断次开关。开关标识见图所示。
设备后面板示意图(面对后面板看)
蓄电池巡检仪
使用说明书
深圳市奥博特科技有限公司
蓄电池巡检仪是针对蓄电池组各单体电池运行状态进行实时监控,采集各单体电池电压、电流和温度等各指标专业仪器设备。为蓄电池维护工作提供主要的数据依据,本产品性能可靠,数据精度高、操作简单等特点,是蓄电池维护工作经济和高效的监测设备。

电池巡检仪说明书

电池巡检仪说明书

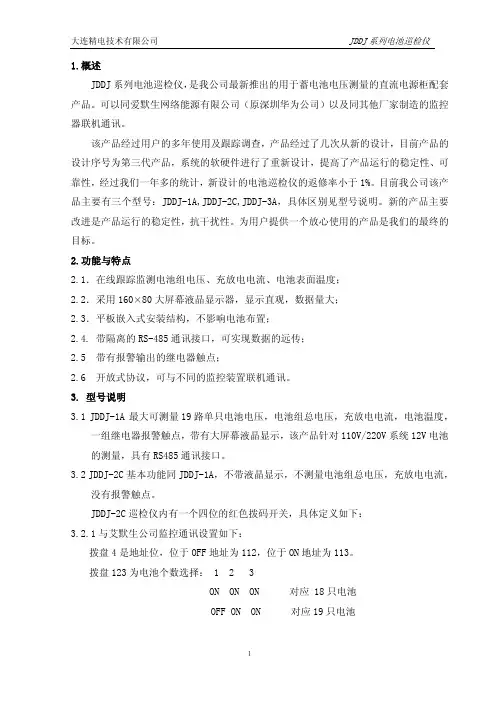

1.概述JDDJ系列电池巡检仪,是我公司最新推出的用于蓄电池电压测量的直流电源柜配套产品。

可以同爱默生网络能源有限公司(原深圳华为公司)以及同其他厂家制造的监控器联机通讯。

该产品经过用户的多年使用及跟踪调查,产品经过了几次从新的设计,目前产品的设计序号为第三代产品,系统的软硬件进行了重新设计,提高了产品运行的稳定性、可靠性,经过我们一年多的统计,新设计的电池巡检仪的返修率小于1%。

目前我公司该产品主要有三个型号:JDDJ-1A,JDDJ-2C,JDDJ-3A,具体区别见型号说明。

新的产品主要改进是产品运行的稳定性,抗干扰性。

为用户提供一个放心使用的产品是我们的最终的目标。

2.功能与特点2.1.在线跟踪监测电池组电压、充放电电流、电池表面温度;2.2.采用160×80大屏幕液晶显示器,显示直观,数据量大;2.3.平板嵌入式安装结构,不影响电池布置;2.4. 带隔离的RS-485通讯接口,可实现数据的远传;2.5 带有报警输出的继电器触点;2.6 开放式协议,可与不同的监控装置联机通讯。

3. 型号说明3.1 JDDJ-1A 最大可测量19路单只电池电压,电池组总电压,充放电电流,电池温度,一组继电器报警触点,带有大屏幕液晶显示,该产品针对110V/220V系统12V电池的测量,具有RS485通讯接口。

3.2 JDDJ-2C 基本功能同JDDJ-1A,不带液晶显示,不测量电池组总电压,充放电电流,没有报警触点。

JDDJ-2C巡检仪内有一个四位的红色拨码开关,具体定义如下:3.2.1与艾默生公司监控通讯设置如下:拨盘4是地址位,位于OFF地址为112,位于ON地址为113。

拨盘123为电池个数选择: 1 2 3ON ON ON 对应 18只电池OFF ON ON 对应19只电池ON OFF ON 对应17只电池0FF 0FF 0N 对应16只电池ON ON OFF 对应9只电池3.2.2与精电公司监控通讯设置如下:拨盘3是地址位,位于ON地址为1#,位于OFF地址为2#。

蓄电池检测仪使用方法

蓄电池检测仪使用方法

蓄电池检测仪使用方法
嘿,朋友们!今天咱就来好好聊聊蓄电池检测仪的使用方法。

首先,你得准备好蓄电池检测仪,然后把它与蓄电池正确连接。

这一步可不能马虎,就像搭积木一样,得严丝合缝才行!连接好后,打开检测仪的开关,接下来就是见证奇迹的时刻啦!根据检测仪的指示操作,一般会显示蓄电池的电压、电流、内阻等参数。

注意啦!在操作过程中,一定要小心谨慎,可别手抖把线弄掉了,那可就前功尽弃咯!而且要确保检测仪和蓄电池的接触良好,不然得出的数据可就不准确啦。

说到这里,不得不提一下使用过程中的安全性和稳定性。

这就好比走钢丝,稍有不慎就可能出问题。

在使用蓄电池检测仪时,一定要按照说明书的要求来操作,不能随心所欲。

如果不注意安全,万一发生短路啥的,那可不得了!但是只要你操作得当,它的稳定性还是杠杠的,能准确地给你提供蓄电池的各项数据。

那蓄电池检测仪都有哪些应用场景和优势呢?这可多了去了!比如说在汽车维修行业,师傅们可以用它快速检测蓄电池的状态,判断是不是该换电池啦。

在电力系统中,也能派上大用场,随时监测蓄电池的情况,保障电力供应的稳定。

它的优势就是方便、快捷、准确呀!不用像以前那样,靠猜靠感觉来判断蓄电池的好坏。

我就曾经见过一个实际案例,有个汽车修理店的师傅,用蓄电池检测仪检测了一辆车的电池,发现电池内阻过大,电压也不太正常。

于是果断建议车主更换电池,车主还半信半疑呢。

结果换了新电池后,车子启动明显顺畅多了,车主这才心服口服。

你说这蓄电池检测仪是不是超厉害!
总之,蓄电池检测仪就是我们的好帮手,能让我们轻松了解蓄电池的状态,为我们的生活和工作带来便利。

大家一定要好好利用它呀!。

蓄电池巡检仪使用说明书

蓄电池巡检仪使用说明书

蓄电池巡检仪使用说明书一、产品生产对象介绍 (2)二、检测原理 (2)三概述 (3)四引言 (7)五产品特点 (8)六产品技术参数 (9)七系统组成模块及主要功能 (10)八配置情况 (15)一、产品生产对象介绍随着我国邮电、金融系统在机房管理上的日趋完善,无人值守集中监控系统得到了广泛应用,实现了对各种环境设备、动力设施的绿色控制,各种设备得到合理、有效地应用,其中泄漏检测也逐渐成为监控系统中必不可少的组成部分。

无人值守机房是集数据采集、故障报警、设备控制等为一体的集中监控系统。

高综合性、高使用效率就要求监控系统对所有可能发生的故障作好防范应急措施。

漏水事故的检测报警就是其中重要的一项内容。

莱安智能化,是新兴的高科技企业,在智能材料、节能技术、嵌入式领域的成就,为世人瞩目,泄漏检测系统是其高科技材料技术的又一伟大结晶。

它能对水、酸、碱等各种液体进行泄漏检测和报警,广泛应用于通讯、半导体、金融系统及图书馆、博物馆、档案馆、机场以及邮电、石油、化工、药业等行业。

二、检测原理KTR-3032T型蓄电池在线巡检仪使用说明书(V E R1.3)三概述KTR-3032T型蓄电池在线巡检仪使用说明书(V E R1.3)1、概述KTR-3032T型蓄电池在线巡检仪可以对蓄电池单体电压、蓄电池组总电压、蓄电池组充放电电流和单体蓄电池环境温度进行巡回监测,实时反馈单体电池性能,并在出现欠压、过流充放电和温度超标时报警提示,及时发现性能恶化的故障电池。

2、产品特点●蓄电池与测量回路电气隔离,确保测量主机安全与数据的稳定可靠。

●实时巡检32路电池电压,测量量程可达0-48V,满足单体端电压48V以内的所有蓄电池组成的电池组● 2路充放电电流(量程根据蓄电池组的容量选定),支持多种模拟输出信号的霍尔变送器●可精确测量每一节单体电池的表面温度● RS485通讯接口,MODBUS标准协议,RS232接口方便外接各种串口设备●主机直接巡检最多32路电池,无需复杂扩展与额外设置●各数据超过设定值声光告警提示,告警值可随意设定●插拔端子接线,方便用户接线和后期的产品维护3、功能框图4、产品技术参数项目技术参数供电电源220V(AC)/12V(DC)32路单体电压0-48V (0-50V精度0.2%)2路充放电电流0-300A(量程可选)32路单体温度-55℃-125℃巡检周期<2S工作温度范围-20℃—70℃相对湿度10%-90%RHRS485通讯速率软件设置1200—19200bps通讯距离1200米5、前面板说明:设备正常运行时,工作指示灯绿色长亮,通讯指示灯闪烁提示正在指令下发或巡检数据上传,当有蓄电池数据超过设定的安全数据范围时,报警指示灯点亮。

蓄电池检测仪的使用流程教程

蓄电池检测仪的使用流程教程

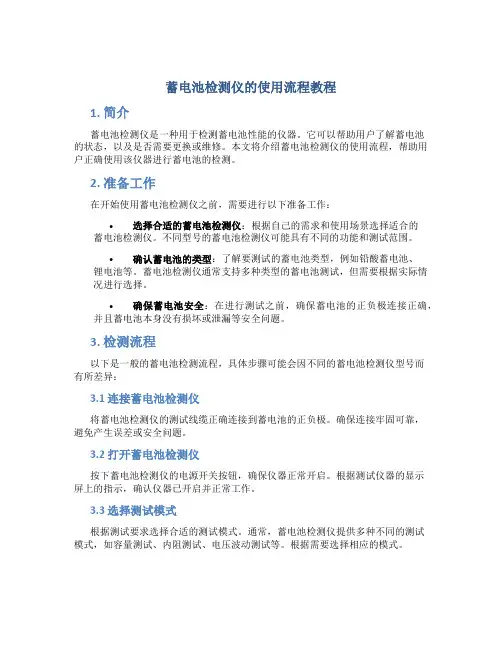

蓄电池检测仪的使用流程教程1. 简介蓄电池检测仪是一种用于检测蓄电池性能的仪器。

它可以帮助用户了解蓄电池的状态,以及是否需要更换或维修。

本文将介绍蓄电池检测仪的使用流程,帮助用户正确使用该仪器进行蓄电池的检测。

2. 准备工作在开始使用蓄电池检测仪之前,需要进行以下准备工作:•选择合适的蓄电池检测仪:根据自己的需求和使用场景选择适合的蓄电池检测仪。

不同型号的蓄电池检测仪可能具有不同的功能和测试范围。

•确认蓄电池的类型:了解要测试的蓄电池类型,例如铅酸蓄电池、锂电池等。

蓄电池检测仪通常支持多种类型的蓄电池测试,但需要根据实际情况进行选择。

•确保蓄电池安全:在进行测试之前,确保蓄电池的正负极连接正确,并且蓄电池本身没有损坏或泄漏等安全问题。

3. 检测流程以下是一般的蓄电池检测流程,具体步骤可能会因不同的蓄电池检测仪型号而有所差异:3.1 连接蓄电池检测仪将蓄电池检测仪的测试线缆正确连接到蓄电池的正负极。

确保连接牢固可靠,避免产生误差或安全问题。

3.2 打开蓄电池检测仪按下蓄电池检测仪的电源开关按钮,确保仪器正常开启。

根据测试仪器的显示屏上的指示,确认仪器已开启并正常工作。

3.3 选择测试模式根据测试要求选择合适的测试模式。

通常,蓄电池检测仪提供多种不同的测试模式,如容量测试、内阻测试、电压波动测试等。

根据需要选择相应的模式。

3.4 开始测试按下蓄电池检测仪上的测试按钮,开始进行蓄电池的测试。

在测试过程中,可以观察仪器显示屏上的数据和曲线,以了解蓄电池的性能状况。

3.5 分析测试结果根据测试结果,分析蓄电池的性能状态。

可以参考蓄电池检测仪的说明书或相关资料,了解测试结果的具体含义和解读。

3.6 记录和保存数据将测试结果记录下来,可以使用纸质笔记本或在电脑上保存为电子文件。

记录数据有助于追踪蓄电池的性能变化,并在必要时做出相应的维修和更换决策。

4. 使用注意事项在使用蓄电池检测仪时,需要注意以下事项:•操作安全:遵循蓄电池检测仪的操作说明,并注意安全使用仪器,避免触电或其他事故。

蓄电池巡检仪在直流系统运行维护中的应用

蓄电池巡检仪在直流系统运行维护中的应用

工业技术INDUSTRY TECHNOLOGY电力系统和大型企业的直流系统的安全稳定运行直接影响现场高压设备继电保护及自动装置的安全稳定运行。

为了提高直流系统的运行状态,保证现场供电系统的安全稳定运行,必须对现场直流系统的蓄电池的运行状态进行定期试验和监测,及时发现蓄电池在运行中存在异常和不足,对其进行改善和解决。

蓄电池巡检仪可为现场运行维护人员提供技术数据和现场运行监测支持,对其在线进行检查,发现蓄电池异常情况进行报警提示,让维护人员对故障蓄电池进行检查和更换,提高直流系统的安全稳定运行。

一、蓄电池巡检仪的结构与工作原理1.蓄电池巡检仪分类。

现场使用的蓄电池巡检按其监测功能可分为带监测内阻和不带内阻型两种;按检查电池回路可分为:18路、24路、108路等;按其检查蓄电池电压等级分为:2V 、6V 、12V 。

2.蓄电池巡检仪的结构及功能。

本蓄电池电压巡检仪采用模块化设计,包括巡检采样模块,按键输入模块,显示报警模块,通信模块4个模块。

巡检采样模块:通过光耦隔离和信号传输,对每节电池进行电压采样。

按键输入模块:通过按键设置各种参数。

显示报警模块:通过LED 数码管将参数和采样量输出,当故障时进行声光报警通信模块:通过RS-232协议与上位机进行通讯,将各种参数和采样量输出至上位机,以供上位机进行各种操作。

蓄电池巡检仪功能如图1所示:3.蓄电池巡检仪工作原理。

现实中常用的蓄电池巡检仪都采用热敏电阻限流,光电隔离手段进行采集,线性函数进行计算;采取温度补偿功能提高现场电压采集的精度;对采集到的数据显示到蓄电池巡检仪具备的液晶显示器上以便现场运行维护人员进行观察和提供参考,出现异常蓄电池时并提供报警信息或通过RS485或RS232通讯到上位机,使报警信息和现场监测数据上传至上位机中,运行维护人员进行观察和提供参考。

各检测单元将检测到的电流、电压和温度数据按CAN 总线规范存储到CAN 缓冲区,并启动发送命令将数据发送到CAN 总线上,这些数据通过CAN 总线向上位机进行发送J 。

蓄电池检测仪的工作原理

蓄电池检测仪的工作原理

蓄电池检测仪的工作原理
蓄电池检测仪是一种用于测量电池状态和性能的设备,它通过检测电池的电压、电流和其他参数来评估电池的健康状况。

以下是蓄电池检测仪的主要工作原理:
1.电池电压测量:蓄电池检测仪通过连接到电池的正负极来测量电池的电压。

电池的电压是评估其电量和状态的重要指标之一。

2.电流测量:一些高级的蓄电池检测仪可以测量电池的充放电电流。

通过监测电流,检测仪可以了解电池当前是否正在充电或放电,以及电流的大小。

3.内阻测量:内阻是电池性能的重要指标之一,它影响电池的放电性能和稳定性。

蓄电池检测仪可以通过测量电池在不同电流下的电压变化,计算出电池的内阻。

4.温度监测:温度是影响电池性能的因素之一。

一些蓄电池检测仪具有温度传感器,用于监测电池的工作温度。

5.电池容量测量:通过记录电池的放电过程,检测仪可以估算电池的容量。

这通常通过放电电流和时间的积分来实现。

6.状态估计算法:使用内部的状态估计算法,蓄电池检测仪可以根据测得的电池参数综合评估电池的状态,包括剩余容量、健康状况和可用性。

7.显示和报警:检测仪通常配备有显示屏,用于显示测量结果和电池状态信息。

一些高级的检测仪还可以提供报警功能,以提示用户电池可能存在问题。

8.数据记录和分析:一些蓄电池检测仪具有数据记录和分析功能,可以存储测量数据并提供报告,帮助用户进行更详细的电池性能分析。

总体而言,蓄电池检测仪通过多方面的测量和分析,提供了对电池状态和性能的全面评估,帮助用户有效地管理和维护蓄电池。

HY-FD模块式蓄电池组巡检仪使用说明

HY-FD模块式蓄电池组巡检仪使用说明

HY-FD 3.0型微机模块式蓄电池组巡检仪使用说明书北京华园经纬机电技术有限公司一、概述HY-FD型微机蓄电池巡检仪功能是对蓄电池组的单电池电压的巡检和整电池组电压的检测,主要应用于发电厂、变电站或其他行业中的直流屏内蓄电池组的电压监视。

本电池巡检仪具有单电池和电池组的过压、欠压继电器接点输出,及音响报警指示;具有实时时钟;巡检仪内部核心电路与被测电池回路完全隔离,使装置可靠性更高;具有RS485接口,可与PC机交换数据,实现遥测等功能。

使用电池巡检仪可以使直流屏的蓄电池状态得以实时监测,能够及时发现失效电池,以保证直流屏的安全运行,提高系统的可靠性和自动化程度。

电池巡检仪也用于定期对蓄电池进行测试试验,利用仪表的自动测量功能,可大大减少试验过程中繁琐的人工测量、手工记录等操作。

本装置采用微机对采样信号进行即时分析和处理,检测准确、灵敏,能实时监测和显示直流系统电压以及单体蓄电池电压。

各种参数设定通过键盘输入,可灵活更改,人机界面友好。

每只电池的电压取样电路采用高性能的光电开关,确保高精度、长寿命。

二、产品特点2.1采用以数字DSP为核心、进口光电隔离光藕确保系统稳定运行;2.2通过液晶显示屏,实现人机界面可视化操作,全中文菜单,操作简单方便,易于上手;2.3完善的告警处理及记录功能,可快速查询当前故障内容;2.4对电池单体电压、总电压,充放电电流,电池内阻的精确管理及严格控制是保护电池及延长电池使用寿命的关键,用户可自行设定各种报警参数,以便自动完成电池的精确管理及保养维护。

2.5完善的远程通信功能,通过RS485接口实现“遥测”,“遥信”功能,实现无人值守;三、功能介绍3.1 单体电池监测具有过压、欠压和差压报警功能,准确查找故障电池。

3.2 检测单体电池电压、电池组端电压和电流、电池房环境温度和电池温度,测量单体电池内阻。

统计每组电池组的单体电压最大值和该节电池的序号,单体电压最小值和该节电池的序号,单体电压平均值。

蓄电池检测仪的使用方法

蓄电池检测仪的使用方法

蓄电池检测仪的使用方法
蓄电池检测仪是一种用于检测蓄电池电量和状态的工具。

它可以帮助我们了解蓄电池的健康状况,以便及时更换或维修。

下面是蓄电池检测仪的使用方法。

第一步,准备工作。

首先,需要将蓄电池检测仪的电源开关打开,然后将测试线夹子连接到蓄电池的正负极上。

注意,测试线夹子的颜色应与蓄电池的正负极颜色相对应。

第二步,进行测试。

将蓄电池检测仪的测试按钮按下,等待几秒钟,直到测试结果显示在屏幕上。

测试结果通常包括蓄电池的电压、电流、电量和健康状况等信息。

如果测试结果显示蓄电池的电量低于正常水平,那么需要及时更换或充电。

第三步,分析测试结果。

根据测试结果,可以判断蓄电池的健康状况。

如果测试结果显示蓄电池的电量和健康状况都很好,那么可以继续使用。

如果测试结果显示蓄电池的电量和健康状况不佳,那么需要及时更换或维修。

第四步,注意安全。

在使用蓄电池检测仪时,需要注意安全。

首先,要确保测试线夹子连接正确,以免发生短路。

其次,要避免在潮湿或有水的地方使用蓄电池检测仪,以免发生电击事故。

最后,要避免将蓄电池检测仪长时间暴露在阳光下或高温环境中,以免损坏设备。

蓄电池检测仪是一种非常实用的工具,可以帮助我们了解蓄电池的健康状况,以便及时更换或维修。

在使用蓄电池检测仪时,需要注意安全,并按照正确的方法进行操作。

蓄电池巡检仪安装施工方案

蓄电池巡检仪安装施工方案

蓄电池巡检仪安装施工方案一、目标与目的1、安装蓄电池巡检仪的目标1.1、提高蓄电池性能监测和管理水平目标:实现实时监测蓄电池状态,包括电压、电流、温度等参数,以提高性能评估的准确性。

计划:部署高精度传感器,确保对蓄电池的监测是全面而准确的。

1.2、提升系统可靠性和稳定性目标:通过远程巡检,减少对蓄电池系统的依赖性,提高整个系统的可靠性。

计划:实施实时报警系统,能够及时识别潜在的问题,并采取预防性措施,以降低系统故障风险。

2、方案的目的2.1、实现蓄电池的远程监控和巡检目的:允许操作人员无需直接接触蓄电池组,通过远程方式监控其状态,提高安全性和操作效率。

计划:配置巡检仪与监测中心的通信,确保实时传输蓄电池数据。

2.2、减少人工干预和提高效率目的:减轻人工巡检的工作量,降低人为错误的发生概率,提高监测和维护效率。

计划:利用自动化功能,如报警通知和远程操作,减少操作人员的介入,使其更集中于关键任务。

二、安装前准备1、项目计划1.1、制定详细的项目时间表任务分解:将安装过程划分为具体的任务,包括硬件准备、安装步骤、软件配置等,以确保项目有序推进。

时间估算:为每个任务分配合理的时间,并确保时间表符合整体项目进度。

1.2、分配任务和责任团队组建:确定安装团队的组成,包括工程师、技术人员和项目经理,明确每个成员的职责。

沟通计划:建立有效的沟通渠道,确保团队成员之间能够及时分享信息和解决问题。

2、安装前的调查和评估2.1、对现有设备和蓄电池系统进行评估设备检查:检查蓄电池系统的各个组件,确保它们处于正常工作状态。

系统结构:了解蓄电池组的布局和连接方式,以便更好地规划巡检仪的安装位置。

2.2、确定巡检仪的最佳安装位置物理环境:考虑安装位置的环境条件,包括温度、湿度、通风等因素,以确保巡检仪能够正常工作。

信号覆盖:确保安装位置能够提供良好的信号覆盖,以保障巡检仪与监测系统的可靠通信。

三、蓄电池巡检仪硬件规格1、主机规格型号和制造商:确定巡检仪主机的型号和制造商。

蓄电池检测仪的使用方法

蓄电池检测仪的使用方法

蓄电池检测仪的使用方法蓄电池检测仪是一种用于测试蓄电池电量和健康状况的工具。

它可以帮助用户确定蓄电池是否需要充电或更换,并且可以提高车辆的可靠性和安全性。

下面介绍一下蓄电池检测仪的使用方法。

1.准备工作在使用蓄电池检测仪之前,需要先进行一些准备工作。

首先,要确保车辆已经关闭并且钥匙已经拿出来了。

其次,要检查蓄电池的极性(正极和负极)是否正确,并且要清除任何可能影响测试结果的灰尘或腐蚀物。

2.连接检测仪将检测仪与蓄电池连接起来。

通常情况下,红色夹子应该连接到正极,黑色夹子应该连接到负极。

如果你不确定哪个是正极或负极,请查看车辆手册或咨询专业人士。

3.设置参数打开检测仪并按照说明书上的指示设置相关参数,例如车型、发动机类型等等。

这些参数将有助于确保测试结果的准确性。

4.进行测试按下测试按钮开始进行测试。

测试过程可能需要几分钟时间,具体时间取决于检测仪的型号和蓄电池的大小。

在测试过程中,检测仪将会显示蓄电池的电量和健康状况。

如果显示结果为“良好”,则说明蓄电池状态正常。

如果显示结果为“不足”,则说明蓄电池需要充电或更换。

5.断开连接在完成测试后,断开检测仪与蓄电池的连接。

首先拔掉黑色夹子,然后拔掉红色夹子。

6.保养检测仪使用完毕后,要及时清理和保养蓄电池检测仪。

通常情况下,只需用一块干净的布擦拭它即可。

如果有必要,可以使用一些专业清洁剂来清洁它。

总之,使用蓄电池检测仪是非常简单和方便的。

只需按照上述步骤操作即可快速、准确地测试出车辆蓄电池的状态,并采取相应措施来保证车辆安全和稳定性。

蓄电池巡检仪

蓄电池巡检仪

蓄电池巡检仪
1、工作原理
奥特迅BATM30系列蓄电池巡检系统采用模块化结构,模块数量根据需要可任意组合。

每一只巡检模块可采集18只电池,独立工作,由微电脑控制,采用串行总线方式,通过RS232(电流环型)通讯接口与上位机集中监控器或放电仪相连接,实时检测蓄电池组的单节电池电压、环境温度,并将检测到的数据初步处理后上传至上位机,由上位机对所接收的数据进行分析处理并显示。

2、功能特点
a采用模块化设计,各模块独立工作,单模块可采集18节电池的电压、环境温度。

b可根据电池节数按需配置巡检模块的数量,同一组巡检模块以地址区分。

c各模块具有独立的隔离电源,输入电源范围宽(DC90V~DC270V)。

d能够检测2V、6V和12V等多种等级的蓄电池,检测范围广
3、技术参数
环境温度:-10℃~+40℃
相对湿度:≤90%
环境磁场:<400A/m
大气压:80-107kPa
工作电源范围:DC80V~DC286V
可测量蓄电池电压等级:2V、6V、12V 电压检测精度:±0.5%
温度检测范围:-50℃~100℃
温度检测精度:±0.5℃
数据采集时间间隔:30 S
通迅接口:RS232(电流环型)
通迅波特率:1200bps
功率消耗:<1W
重量:350g。

UPSEPS蓄电池巡检仪(JZ-XJE)使用说明

UPSEPS蓄电池巡检仪(JZ-XJE)使用说明

注:所有的电池与电池巡检仪连接线,必须串接一个 0.5A 的保 险丝,以保护电池和电池巡检仪。 4.2 显示面板
图 3 电池巡检仪操作面板
5
JZ-XJE 系列(技术手册)
键盘功能说明
按键 名 称 返回

上升

下降
表 4—1 按键功能表 功能
在电池组信息显示、参数设定和报警信息的界面下,通过 单击返回按键,可以返回到主界面
INZ
锦自电气
电池巡检仪
JZ-XJE 系列
使 用 手 册
上海锦自电气科技有限公司
JZ-XJE 系列(技术手册)
第一章 序 言
谢谢您采用我公司生产 JZ-XJE 系列电池巡检仪,该电池巡检仪 是我公司采用最新技术,自主开发的通用型电池巡检仪,结构设计紧 凑,安装灵活方便,性能优异。 1.1 型号说明
2
JZ-XJE 系列(技术手册)
3、通讯功能:
电池巡检仪可以将采集到的单级电池电压数据、电池组总电压
和电池温度等信息通过 RS485 上传(通讯协议为:Modbus—RTU)。
4、告警功能:
当单级电压异常时,电池巡检仪会发出声光报警,用户可以进
入告警信息中进行查看,并且输出一路告警干节点。
2.2 技术参数
表21电池巡检仪的指标参数参数名称参数范围及误差测量误差备注输入电压范围86v260vacdc也可提供dc48v供电方式功耗15w工作环境温度1050工作环境相对湿度10rh90rh机械尺寸宽高深164mm102mm82mm通讯波特率9600bps电池组总电压10320v03电池单体电压累加所得电池电流14v4v霍尔传感器量程50a100a200a1电池温度1输入信号15v电池单体电压124节电压2v电池0312v电池02jzxje系列技术手册31外型尺寸前面板外形和尺寸单位mm深度和开孔尺寸单位mm32安装要求电池巡检仪应安装在室内通风良好的场所一般应垂直安装如有特殊安装要求请事先与我公司联系

蓄电池巡检仪

蓄电池巡检仪

RTDC系列电池巡检仪一、产品概况RTDC系列电池巡检仪,是我公司推出的用于蓄电池电压测量的直流电源柜配套产品。

可以同爱默生网络能源〔原深圳华为公司〕以及同其他厂家制造的监控器联机通讯。

二、产品技术要求一〕、产品主要特点:● 在线跟踪监测电池组电压、充放电电流、电池外表温度;● 采用大屏幕液晶显示器,显示直观,数据量大;● 平板嵌入式安装结构,不影响电池布置;● 带隔离的RS-485通讯接口,可实现数据的远传;● 带有报警输出的继电器触点;● 开放式协议,可与不同的监控装置联机通讯。

二〕、产品配置:● 显示器:1.彩色液晶触摸屏: 10.2英寸、7.0英寸、5.7英寸、2.单色液晶触摸屏:5.7英寸、5.1英寸● 功能模块:1.数据采集模块:ADC-10〔 ADC-20 〕;〔或西门子PLC〕2.绝缘选线模块:RTDC-64B; RTDC-32B3.电池巡检模块:RTDC-56B; RTDC-24B;● 高频模块:1.各个厂家的数字口模块2.各个厂家的模拟口模块3.监控器与各功能模块通过RS-485总线相连,可根据直流系统不同的接线形式和设计方案灵活配置。

RTBT-8610蓄电池内阻测试仪〔蓄电池状态测试仪〕蓄电池内阻仪智能蓄电池内阻仪智能蓄电池内阻测试仪蓄电池状态测试仪一.产品应用范围1. 新电池配组验收测试;2. 旧电池重新配组前进行内阻匹配性测试;3. 日常测试:跟踪蓄电池内阻变化,并随时掌握劣化电池。

4. 核对性放电前后配合放电使用,查找放电前后内阻变化值,以判断落后电池。

5. 测试连接电阻、判断出锣固螺丝是否打紧,预防放电中连接电阻过大导致的放电事故。

二、技术要求一〕、产品主要功能:功能一:测试功能通过交流注入法精确测量蓄电池的端电压和内阻值,来判断蓄电池容量和技术状态的优劣。

可以对蓄电池进行成组测量,也可以进行单节测量。

功能二:管理功能强大的计算机管理分析系统,能够对电池分组分时间和厂家等查询条件进行管理。

蓄电池检测仪的使用说明 检测仪如何操作

蓄电池检测仪的使用说明 检测仪如何操作

蓄电池检测仪的使用说明检测仪如何操作蓄电池检测仪,接受电导测试技术,可以便利、快速、精准的测量汽车起动电池的实际冷起动电流本领,电池本身的健康程度,以及快速检测汽车起动系统和充电系统的常见故障,有利于维护和修理人员快速精准判定汽车的故障位置,便于汽车的快速维护和修理。

1、可以测试全部的汽车起动铅酸蓄电池,包括一般铅酸电池、AGM 平板电池、AGM 卷绕电池、胶体电池等。

2、可以直接检测出坏格电池。

3、具有极性反接保护功能,夹子反接不会损坏测试仪,也不会对汽车和电池有任何不良影响。

4、可以直接测试亏电电池,无需先充分电再测试。

5、测试标准包括目前世界上绝大部分常用电池标准,如 CCA、BCI,CA,MCA,JIS,DIN,IEC,EN,SAE、GB。

6、多语种支持,客户可选择不同的语言包,语言包可选的语言有:中文简体、中文繁体、英语、日语、俄语、西班牙语、法语、意大利语、德语等,还可以依据客户的需求订制不同的语言包。

1.2 产品功能蓄电池检测仪,其紧要功能有:汽车蓄电池检测、汽车起动系统检测、汽车充电系统检测,以及其他附加功能。

汽车蓄电池检测,紧要是对汽车蓄电池的健康情形进行分析,计算出蓄电池的蓄电池检测仪使用说明书实际冷起动本领,判定出电池的老化程度,为汽车蓄电池的检测和维护供应牢靠的分析依据。

当蓄电池老化时,可以提前告知车主更换蓄电池。

汽车起动系统检测,紧要是对汽车起动电机进行检测与分析,检测起动电机的实际所需起动电流,起动电压,从而可以判定出起动电机是否正常。

起动电机不正常,可能有以下原因引起:润滑系统显现故障,致使起动负载力矩增大;汽车启动电机转子扫膛,致使启动电机自身摩擦增大等。

汽车充电系统检测,紧要是对汽车充电系统进行检测与分析,包括发电机、整流器、整流二极管等,通过检测,可以知道发电机输出电压是否正常,整流二极管是否正常,充电电流是否正常。

假如发电机输出电压或电流不正常或整流二极管部分损坏,就会使蓄电池始终处于过充电或充不满电的状态,致使蓄电池快速损坏,也会使汽车其他负载电器的使用寿命大大缩短。

蓄电池巡检仪

蓄电池巡检仪

蓄电池巡检仪
功能:
1、在线实时监测电池组运行状态、组端电压、充放电电流、单体电池电压、电池组负极温度、各单体电池负极温度(选配)
2、快速容量预估和剩余容量(SOC)监测
3、内阻检测:手动或定期自动测量
4、核对性放电
5、异常告警
6、数据存储
7、数据分析和报表生成
8、远程监控和组网(选配)
9、短信告警功能(选配)
10、电压均衡(选配)
11、在线脉冲活化(选配)
12、模块化设计,适用于任何电等级的蓄电池组
13、可便携使用或在线安装使用
指标:
1、单体电压监测范围:1—20.0V 电压监测精度:±0.1%
2、内阻测量精度:±(2.5%+25μΩ)
3、在线容量(SOC):误差不大于10%,.
4、电流监测范围:0—±500A(10A,300A,500A,可选)电流监测精度:±1%
5、温度监测范围:-10℃--+50℃温度测量精度:±0.5℃
6、单体补偿充放电电流:<2A
7、输入绝缘电阻:≥10MΩ,600V
8、通讯参数:波特率(2400/4800/9600/19200bps)可设
9、尺寸:主机:200mm×133mm×41mm采集维护模块:182mm×110mm×28mm
10、工作环境:温度:-20℃--60℃,湿度10%--80%,无冷凝。

蓄电池检测仪使用教程

蓄电池检测仪使用教程

蓄电池检测仪使用教程蓄电池检测仪是一种用于测量、检测和判断蓄电池状态的电子设备。

本文将介绍蓄电池检测仪的使用教程,帮助用户正确使用该设备。

首先,准备工作。

将蓄电池检测仪取出并检查外观是否完好,确保没有明显的损坏和杂质。

然后,需要将设备连接到电源适配器,确保电源充足。

接下来,将蓄电池接入蓄电池检测仪。

先确定蓄电池的正负极,并找到检测仪的正负极输入口。

将正负极正确连接,确保接口紧固稳定,并避免短路。

在连接好蓄电池后,打开蓄电池检测仪的电源开关。

待设备启动后,可以通过观察显示屏上的数据来了解蓄电池的状态。

显示屏上通常会显示电池的电压、电流、容量等信息。

对于不同型号的蓄电池检测仪,可以根据设备上的按键或旋钮进行相应的操作。

例如,可以通过按下“检测”按钮来启动蓄电池的检测过程。

在检测过程中,设备会自动采集和分析电池的数据,并在显示屏上显示相关结果。

注意,在使用过程中要遵守一些基本的安全规范。

首先,避免将蓄电池检测仪暴露在高温、高湿度和强磁场等环境中,以免损坏设备。

其次,避免在充电或放电状态下连接或断开蓄电池,以免引发火灾或爆炸。

此外,蓄电池检测仪通常会配备一些附件,如测试夹、测量电缆等。

在使用这些附件时,要注意连接的正确性和稳固性,以确保准确的测量结果。

最后,在使用完成后,要及时关闭蓄电池检测仪的电源开关,并将设备存放在干燥、通风的环境中,避免灰尘和湿气对设备的影响。

总之,蓄电池检测仪是一种方便和高效的设备,能够帮助用户准确判断蓄电池状态。

尽管不同品牌和型号的蓄电池检测仪操作细节可能有所不同,但通过正确连接设备、启动检测过程、观察显示屏等基本步骤,用户可以轻松使用蓄电池检测仪,确保蓄电池的正常运行。

蓄电池检测仪的使用流程

蓄电池检测仪的使用流程

蓄电池检测仪的使用流程1. 简介蓄电池检测仪是一种用于检测蓄电池的工具,它可以帮助用户准确判断蓄电池的电量以及健康状况。

本文档介绍了蓄电池检测仪的使用流程,包括准备工作、连接指南、操作步骤和注意事项。

2. 准备工作在使用蓄电池检测仪之前,有一些必要的准备工作需要完成:- 蓄电池检测仪:确保你已经获得一台可靠且操作简便的蓄电池检测仪。

- 蓄电池:准备需要进行测试的蓄电池,并确保其已经充满电。

- 电源:检查电源是否稳定,并准备好所需的电源线。

3. 连接指南正确的连接蓄电池检测仪是使用流程的重要一步,以下是连接指南: 1. 将蓄电池检测仪的电源线插入电源插座,并将另一端插入蓄电池检测仪的电源接口。

2.将蓄电池的正负极分别与蓄电池检测仪上的正负极接口相连接。

确保连接牢固,避免接触不良或接反。

3. 正确连接完成后,蓄电池检测仪将自动开启,进入准备测试状态。

4. 操作步骤蓄电池检测仪正常连接后,按照以下步骤操作以完成测试: 1. 打开蓄电池检测仪的操作界面,并选择蓄电池类型(例如铅酸电池、锂离子电池等)。

2. 设置蓄电池检测仪的相关参数,例如待测电压范围、电流等。

3. 将待测试的蓄电池连接到蓄电池检测仪上。

4. 点击开始测试按钮,蓄电池检测仪将开始对蓄电池进行测试,并显示相应测试数据。

5. 检查测试结果,并根据需要保存测试数据,以便后续参考。

6. 完成后,关闭蓄电池检测仪的操作界面,并将其断开电源。

5. 注意事项使用蓄电池检测仪时需要注意以下事项: - 在连接电源和蓄电池时,确保接触端清洁、无腐蚀和损坏。

- 操作蓄电池检测仪时,正确连接接口,避免接错或接触不良。

- 在测试过程中,注意观察是否有异常现象或异常温度。

- 根据蓄电池检测仪的使用说明,正确操作并遵循相关安全操作规范。

- 定期校准蓄电池检测仪,以保证测试结果的准确性。

6. 结论蓄电池检测仪是一款方便实用的工具,可以帮助用户准确判断蓄电池的电量和健康状况。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

新型蓄电池巡检仪的设计
汤乐化
(浙江金弘科技有限公司技术开发部浙江温州325604)
摘要:目前在消防应急电源系统中,蓄电池作为系统的能量来源,它的质量对系统的高效安全存在至关重要的影响,所以对蓄电池在线监测的产品也应运而生。

根据传统在线监测系统的方法和不足,本文介绍的巡检仪采用单片机作为整个系统的核心,通过光耦对电池组和系统进行隔离,并对每节电池进行快速采样,通过软件算法缩小采样值与实际值的误差,以达到要求精度,本系统还提供了与上位机的通信接口。

关键词:蓄电池巡检仪,PIC16F77,温度补偿
0、引言
在房产,电力系统,交通指挥教,学校等行业中,停电将会带来巨大的损失和灾难,为此各种消防应急电源EPS得到迅猛发展,而作为EPS能量来源的蓄电池,其重要性则不言而喻了。

但在实际运行中蓄电池的故障率却是很高,由于蓄电池组都是串联使用,所以其中只要有一节蓄电池损坏,整个蓄电池组就失去作用,只要有一节蓄电池性能下降,它将决定整个蓄电池组的供电能力,所以对蓄电池组中每节电池进行监测及故障诊断是非常重要的,只有这样才能保证EPS系统的高效安全。

因此,蓄电池的检测已逐渐成为一个热点问题,各大生产厂商都在积极开发相关产品。

但是由于这些监测设备价格高,同时在采样环节增加了安区隐患,再加上人们对其重要性的认识不够,所以监测设备并没有在大范围内实现普及。

当前市场上的蓄电池在线监测方法主要有整组监测,单电池电压监测,以及电池内阻在线监测。

其中整组监测是指对整个电池组进行检测,从而无法筛选出已老化的电池;单电池电压监测是对整组监测的提高,它同时也对每节电池进行监测,这样可以判断出个别电池是否损坏,但是它只能发现损害较为严重的个别电池;电池内阻在线监测,是对电池进行内阻测量,它可以有效地发现性能下降的落后电池,但是该方法价格高,采样引线处理难,并且存在更大的安全隐患,而且技术含量高,精密度要求高,所以对大部分普通用户来说难于承受!
本文介绍的蓄电池巡检仪就是采用比较适用的单电池电压监测,并根据传
统电池电压采样的方法和不足,设计一种相对简单,但精度较高,速度更快而且较为便宜的系统。

本系统采用Microchip公司的单片机作为系统的核心,通过光耦对电池组和系统进行隔离和模拟信号的传输,再通过软件算法减少因光耦非线性传输引起的误差,有效实现精度的提升,当出现故障电池时进行声光报警,本系统还提供了与上位机的通信接口。

1、系统组成模块及主要功能
本蓄电池电压巡检仪采用模块化设计,其包括4个模块:巡检采样模块,按键输入模块,显示报警模块,通信模块。

巡检采样模块:通过光耦隔离和信号传输,对每节电池进行电压采样。

按键输入模块:通过按键设置各种参数。

显示报警模块:通过LED数码管将参数和采样量输出,当故障时进行声光报警通信模块:通过RS-232协议与上位机进行通讯,将各种参数和采样量输出至上位机,以供上位机进行各种操作。

其模块框图如图1所示:
图1:系统模块框图
2、巡检采样模块工作原理及方案设计
该模块在系统中是非常重要的,因为它决定了所有判断和显示是否和实际情况符合。

目前就单电池电压监测方法也有很多种具体的实现方案,如传统的有采用继电器实现,但是由于继电器的使用寿命有限,且使系统体积较大,而且采样
每节电池的时间过长,所以对于数量较大的电池组,这种采样方法不仅使采样不具备实时性,而且系统体积较大,使用寿命也较短,而且当继电器出现故障时,还有可能出现电池短路现象,所以存在很大的安全隐患,所以本系统鉴于上述问题,也就采用光耦隔离和采样,这样很容易解决了继电器带来的寿命短,体积大,同时采样时间也变得非常短。

但是光耦也同样存在一些缺点,如果采用线性度高的光耦则价格很高,而且存在温漂问题。

本系统根据这些情况采用普通光耦一降低价格,并且通过NTC热敏电阻对温度进行采样,再加上软件算法进行实际值转换和温度补偿,从而使系统的精密度达到规定要求。

其工作原理如图2所示:
图2:单节电池电压采样原理图
首先由MCU控制O2的发光二极管发光,并且让它处在饱和状态,从而使O2的光敏三极管也处在饱和状态,这样流过O1的发光二极管I f1:
I f1=(V b-V ceo-V d)/R1
其中:I f1为流过O1发光二极管的电流
V b为单节电池电压
V ceo为O2光敏三极管在饱和状态下的管压降
V d为O1发光二极管的管压降
R1为调解O1发光二极管电流的可调电位器
已知I f1后,通过光耦的CTR可以求出I c:
I c=CTR*I f1
由于普通光耦的CTR为I f1的非线性函数,而且在不同的环境温度下,它也会变化,这样对电池电压的采样值转换成实际值就存在一定的困难。

本系统采用分段函数,考虑到单片机处理多次函数运算将占用太多空间和时间,于是将V b分成多个线性函数。

具体如下分段函数(根据实验结果分段),同时由于温漂效应,所以通过NTC热敏电阻对环境温度进行采样,具体温度的温度补偿系数见表1(通过实验结果获得)。

所以通过上述的一系列函数就可以得出计算V b的函数来:
V b=I c*R1/CTR+V ceo+V d
而基于Microchip的PIC16F77单片机为8位A/D转换器,所以通过采样值V alue 可以求得对应的I c:
I c=V alue/(51*R2)
最后结合上面的两条公式就可以转换成一条直接由采样值并可得出另一条V b的公式来:
V b=V alue*R1/(51*R2*CTR)+V ceo+V d
这样的公式也就可以表示成:
V b=K*V alue + V c
其中:K为非线性函数的系数或斜率
V c为在不同发光二极管I f1条件下的发光二极管的管压降V d+V ceo
K,V c根据Value的值分为多段
再是考虑到光耦的温漂效应,所以再有公式:
V b=K*V alue+V c+V t
其中:V t为温漂补偿
3、按键输入模块和显示报警模块的其工作原理及其设计方案
这两个模块为人机交互模块,为用户提供一个良好的输入输出界面,其设计目前都较为成熟。

按键模块采用多路复用器实现多个按键的处理,显示报警模块采用LED数码管显示,和声光报警。

其具体原理图见图3,图4:
图3:按键输入原理图
图4:LED显示模块原理图
按键输入模块:用MCU分时查询CD4051的X0~X7,从而判断是否有键按下。

LED显示模块原理图:使用74LS164串入并出,为共阴极LED数码管的提供段选,再通过MCU每隔5ms进行一次位选。

4、上位机通信模块
本模块为需要与上位机通信的系统提供一个RS-232协议的接口。

其工作原理图如图5所示:
图5:上位机通信原理图
5、结语
本文介绍的蓄电池电压巡检仪通过内置的微处理器,采用软件算法对单节电池的采样进行了精确的计算,弥补了非线性光耦采样的不足。

本系统的样机经过多次试验,满足EPS系统的要求,从而确保了整个EPS系统的高效安全。
