第七章 PCB元件库编辑器
第7章 PCB元件库的修改.
第7章 PCB元件库的修改与创建
“Rename”（元件改名）按钮：单击该按钮，可对 当前正在编辑的元件封装图形重新命名。
“ Add” （ 增 加 新 元 件 ） 按 钮 ： 该 按 钮 的 作 用 与 “Tools”菜单下的“New Component”命令相同。单击 该按钮，将在当前元件库中增加一个新元件封装图形。
7.1.3 工作参数及图纸参数设置 1. 工作参数设置 执行“Tools”菜单下的“Library…”命令，在弹出
的“Document Options”（文档选项）窗内，分别单击 “Layers”和“Options”标签，即可打开、关闭相应的工 作层，选择可视栅格形状、大小，光标形状、大小等， 窗口各选项含义与图5-5、5-6完全相同，可参阅第5章 有关PCB窗口工作参数设置的内容。
封装形式：AXIAL（电阻封装形式）和Radial（圆 形封装形式）。由于该LED发光二极管外观为圆形， 因此这里选择Radial外形。
选择Radial形式时，还将弹出外观选择框，这里选 择“Circle”（圆形）。
第7章 PCB元件库的修改与创建
(9) 选择了以上参数后，单击“Next”按钮，在如图 7-11所示的窗口内选择元件外轮廓线宽度及外轮廓线 与引脚焊盘之间的距离。设置外轮廓线宽度的操作方 法与设置元件引脚焊盘尺寸的方法相同。
第7章 PCB元件库的修改与创建 图7-5 “Component Wizard”（元件创建向导）
第7章 PCB元件库的修改与创建
(4) 在如图7-5所示的窗口内，单击“Next”按钮， 进入如图7-6所示的对话窗，以便选择元件封装形式及 尺寸单位。
pcb电路板原理图库编辑器
74LS00的三种模式
引脚属性对话框中各项意义如下： Name 用户给定的引脚名，在引脚左边。 ●Number 用户给定的引脚号，在引脚上边。 ●X-Location 引脚的X向坐标。 ●Y-Location 引脚的Y向坐标。 ●Orientation 引脚的角度选择。 ●Color 引脚的颜色选择 ●Dot 是否在引脚上加一个圆圈（即非号）。 ●Clk 是否在引脚上加一个时钟符号。 ●Electical 设置引脚电气性质，有八种供选择： Input（输入性）、Passiv（电阻性）、 Output（输出）、IO（输入、输出双向）、 OpenCollector（集电极开路）、 OpenEmitter（射极开路）、HiZ（高阻态）、 Power（电源）。默认为Passive电气性质。 ●Hidden 是否隐藏引脚。 ●Show Name 是否显示引脚名。 ●Show Number 是否显示引脚号。 ●Pin Length 设置引脚长度。 ●Selection 设置引脚选态。
档 名，进入原理图元件库编辑状态，如图所示。
放 大元件库编辑器四个象限交叉点，一般元件
都放 在第四象限，且以交叉点为元件基准点。
三、创建元件
在一个原理图元件库文档中，允许创建多个 元件，但每个元件要单独使用一张图样。创建元 件通常有两种方法。 1. 手工绘制法
手工绘制时一般先绘制元件符号，再添加引脚。 下面以绘制NPN三极管为例进行说明：
绘制椭圆弧线过程图示
3. 绘制曲线
1）用鼠标左键盘单击“Schlib Drawing Tools”工具栏中 按钮，进入“绘制曲线”工作状态。
2）将十字光标移到所需绘制曲线的起点，单击鼠标左键确
认。
3）移动光标到与波形相切的两条切线的交点位置，单击鼠 标左键。 4）再次移动光标，发现此时生成了一个弧线，拖动光标到 合适位置单击鼠标左键。 5）依此方法重复以上操作，直到一条完整的曲线被绘制出 来，单击鼠标右键可以确定曲线的终点。 此时系统仍然处于“绘制曲线”的命令状态，可继续重复 以 上 操 作 绘 制 其 他 曲 线 ， 也 可 单 击 鼠 标 右 键 盘 或 按 Esc 键 退 出。
PCB元件库封装编辑汇编
主菜单 栏
主工具栏
PCB元件 库管理器
状态栏
工作窗口
放置工具栏
图1 元件封装库编辑器的工作界面
2 手工创建新的元件封装
DIP8元件封装如图2所示，尺寸为：焊 盘的垂直间距为100mil，水平间距为300mil， 外形轮廓框长400mil，宽200mil，距焊盘 50mil，圆弧半径25mil。图12.2中的4个坐 标值是元件符号轮廓4个顶点的坐标，作为 绘图时的参考。
（4）设置元件参考坐标 执行菜单命令Edit|Set
Reference|Pin1，选择引脚1为 参考点。
图5 完成绘制外形轮廓的元件封装的效果
（5）命名与保存 ① 命名：用鼠标左键单击PCB元件库管理器中的Rename
按钮，弹出重命名元件对话框，如图6所示。在对话框中 输入新建元件封装的名称，单击OK按钮即可。
在元件库浏览管理器 中，元件过滤框（Mask框） 用于元件过滤，就是将符 合过滤条件的元件在元件 列表框中显示。
元件列 表框 引脚列
表框
图15 元件库浏览器
浏览前一个元件； 浏览下一个元件；
浏览库中的第一个元件； 浏览最后一个元件。
4.2 添加元件封装
执行菜单命令Tools|New Component或单击图15中的 Add按钮，会出现元件封装生成向导。利用生成向导可新建 一个元件封装，如不使用生成向导，单击Cancel按钮，系统 将会生成一个名为PCBCOMPONENT_1的空元件封装。设 计者可以在右边的工作窗口中采用手工方式新建一个元件封 装，重命名后，保存到元件封装库中。
1元件封装库编辑器 1.1 启动元件封装库编辑器 1.2 元件封装库编辑器
2 手工创建新的元件封装 3 使用向导创建元件封装 4 元件封装的管理
印制电路板设计——PCB编辑器使用资料
Paste mask layers
Keepoutlayer
印制电路板工作层类型
（1）Signal Layers信号层
主要用于放置元件和导线。放置在这些层上的导线或其
它对象代表了电路上的敷铜区。设计多层印制电路板， 可以从DXP的层管理环境中添加Mid（中间层）。
印制电路板基本元素 （4）飞线
用来表示电路板上元件连接关系的线。它只表示焊盘
间有电气连接关系，并不是真正意义上的铜膜导线。
导入网络表后自动产生飞线，对于引导手工布线非常 有用，一旦布成真正的铜膜导线，则飞线自动消失。
（ a）
（ b）
印制电路板基本元素 （5）元件封装
封装：实际元件焊接到电路板上时，在电路板上 所显示的外形及焊点位置。实际元件的外形尺寸、 管脚排列、间距等参数要与封装一致
8、手工布线 自动布线结束后，有可能因为元件布局或别的原因，自 动布线无法完全解决问题或产生布线冲突时，即需要进 行手动布线加以设置或调整。如果自动布线完全成功，
则可以不必手动布线。
9、文件打印输出 可以将各类文件打印输出保存，包括PCB文件和其他报表 文件均可打印 。
环境参数设置
板层结构：Protel DXP现已扩展到信号层和内电层及多个机
3、环境和工作参数设置
设置印制电路板的板层参数和工作参数
PCB的设计步骤
4、加载网表和元器件封装 网表是电路原理图和印刷电路板设计的接口，只有将 网表引入PCB系统后，才能进行电路板的自动布线。

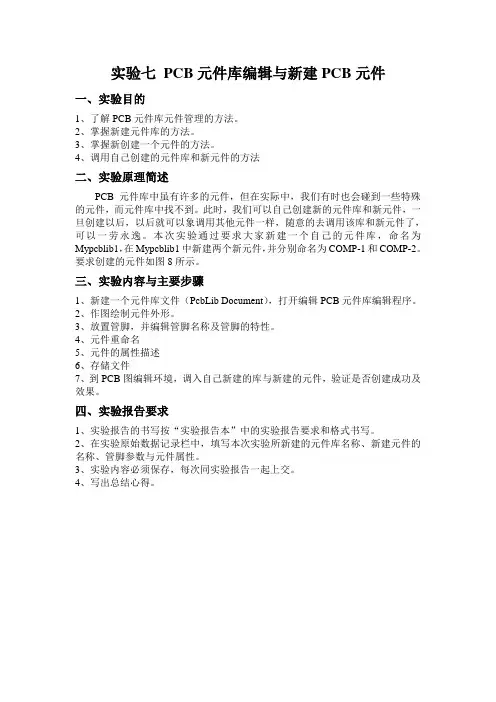

实验七 PCB元件库编辑与新建PCB元件
实验七PCB元件库编辑与新建PCB元件
一、实验目的
1、了解PCB元件库元件管理的方法。
2、掌握新建元件库的方法。
3、掌握新创建一个元件的方法。
4、调用自己创建的元件库和新元件的方法
二、实验原理简述
PCB元件库中虽有许多的元件，但在实际中，我们有时也会碰到一些特殊的元件，而元件库中找不到。
此时，我们可以自己创建新的元件库和新元件，一旦创建以后，以后就可以象调用其他元件一样，随意的去调用该库和新元件了，可以一劳永逸。
本次实验通过要求大家新建一个自己的元件库，命名为Mypcblib1，在Mypcblib1中新建两个新元件，并分别命名为COMP-1和COMP-2。
要求创建的元件如图8所示。
三、实验内容与主要步骤
1、新建一个元件库文件（PcbLib Document），打开编辑PCB元件库编辑程序。
2、作图绘制元件外形。
3、放置管脚，并编辑管脚名称及管脚的特性。
4、元件重命名
5、元件的属性描述
6、存储文件
7、到PCB图编辑环境，调入自己新建的库与新建的元件，验证是否创建成功及效果。
四、实验报告要求
1、实验报告的书写按“实验报告本”中的实验报告要求和格式书写。
2、在实验原始数据记录栏中，填写本次实验所新建的元件库名称、新建元件的名称、管脚参数与元件属性。
3、实验内容必须保存，每次同实验报告一起上交。
4、写出总结心得。
图8 新建PCB元件制作。
PCB元件库封装编辑
1.1 启动元件封装库编辑器 1.2 元件封装库编辑器
2 手工创建新的元件封装
3 使用向导创建元件封装 4 元件封装的管理 4.1 浏览元件封装 4.2 添加元件封装 4.3 删除元件封装 4.4 放置元件封装 4.5 编辑元件封装的引脚焊盘
1元件封装库编辑器
1.1 启动元件封装库编辑器 ① 执行菜单命令File|New，系统弹出新建文 件对话框。 ② 在新建文件对话框中，选择PCB Library Document（PCB库文件）图标，单击 OK按钮。 ③ 在工作窗口中，用鼠标左键双击该元件 库文件图标，就可进入元件封装编辑器 的工作界面，如图1 所示。
图7 元件封装生成向导
② 单击Next按钮，弹出如图8所示的元件封装样式列表框。选择 DIP封装类型。
图8 元件封装样式列表框
③ 单击Next按钮，弹出如图9所示的设置焊盘尺寸的对 话框。对需要修改的数值，在数值上单击鼠标左键， 然后输入数值即可。这里将焊盘直径该为50mil，通孔 直径该为32mil。
4.3 删除元件封装 如果想从元件封装库中删除某个元件，可以先在元 件列表框中选取该元件，然后单击Remove按钮，在弹出 的确认框中，单击Yes按钮，就会将该元件从库中删除。 4.4 放置元件封装 打开要放置元件的PCB文件，然后切换到元件封装 库文件界面，在PCB元件浏览管理器的元件列表框中选取 要放置的元件，单击Place按钮即可。 如果在放置之前，没有打开任何一个PCB 文件，系 统会自动建立一个PCB文件，并打开它以放置元件封装。
1.2 元件封装库编辑器 从图1可以看出，刚打开的元件封装库 文件的工作窗口呈现出一个十字线（在不执 行任何放大、缩小屏幕操作的情况下），十 字线的中心即是坐标原点，通常在坐标原点 附近进行元件封装的编辑。
6-PCB元件库的修改
第7章 PCB元件库的修改与创建
(3) 在Protel99中，执行“File”菜单下的“New…”命 令，在如图1-6所示的窗口内，双击“PCBLib”编辑器 图标，即可在当前设计文件包内当前文件夹下建立一 个文件名为PCBLib1的新元件封装图形库，如图7-3所 示。
第7章 PCB元件库的修改与创建 图7-3 新建立的元件封装图形库
第7章 PCB元件库的修改与创建 图7-5 “Component Wizard”（元件创建向导）
第7章 PCB元件库的修改与创建
(4) 在如图7-5所示的窗口内，单击“Next”按钮， 进入如图7-6所示的对话窗，以便选择元件封装形式及 尺寸单位。
第7章 PCB元件库的修改与创建 图7-6 选择元件外形及尺寸单位
第7章 PCB元件库的修改与创建
（如“放置元件”、“敷铜”等工具）而已。必要时可 通过“View”菜单下的“Toolbars”命令打开或关闭（缺 省时这两个工具栏均处于打开状态）相应的工具栏。 主工具栏（窗）内有关工具的作用与SCH编辑器主 工具栏相同或相近，在此不再介绍。
第7章 PCB元件库的修改与创建
第7章 PCB元件库的修改与创建 图7-9 选择元件引脚水平间距
第7章 PCB元件库的修改与创建
(8) 单击图7-9中的“Next”按钮，在如图7-10所示 的窗口内选择：
第7章 PCB元件库的修改与创建 图7-10 选择元件外形及极性
第7章 PCB元件库的修改与创建
电容的极性（这里借用电容外形制作LED发光二极 管封装图，而二极管引脚有正负极），因此选择 “Polarised”（极性）。
(2) 单击“Explorer”标签，在“设计文件管理器” 窗口内，单击Advpcb.ddb文件包内的PCB Footprints.lib 元件封装图形库图标。
Protel 99SE 基础教程第七章 PCB编辑器
7.1 创建PCB设计文件
一、 创建PCB设计文件的方法
在Protel 99SE中，创建PCB设计文件主要有以下两种方法：
• 利用常规方法创建PCB设计文件；
• 利用PCB设计文件生成向导创建PCB设计文件 。
6-3
二、 利用生成向导创建PCB设计文件
第一步：执行菜单命令【File】/【New…】，打 开【New Document】对话框 。 第二步：单击Wizards选项卡 ，打开新建设计文 件向导对话框。 第三步：选中【Printed Circuit Board Wizard】 图标，然后单击OK按钮，打开创建PCB 设计文件向导对话框 。 第四步：按照向导提示，一步一步……
PCB编辑器的各种常用编辑功能如下： • 选择图件； • 取消图件的选中状态； • 删除图件；
• 修改图件的属性；
• 移动图件； • 图纸位置快速跳转—PCB编辑器的使用
利用绘制导线的工具绘制图案
阵列粘贴
6-11
7.8 小结
• 创建一个空白的PCB设计文件：详细介绍了如何利用 Protel 99SE的PCB设计文件生成向导创建一个空白的 PCB设计文件。 • PCB编辑器管理窗口的运用：介绍了PCB编辑器管理窗口 中各种常用的功能，包括查找元器件、浏览网络标号和载 入元器件封装库等内容。 • 画面管理：在PCB编辑器中进行画面管理的操作与原理图 编辑器中的画面管理基本相同。 • 放置工具栏：详细介绍了放置工具栏中各种常用工具的使 用。 • PCB编辑器工作窗口环境参数的设置：环境参数的设置十 分重要，关系着电路板设计的效率。 • PCB编辑器的编辑功能：介绍了PCB编辑器的选择、移动 、删除、更改图件属性、复制、粘贴和特殊粘贴等功能。
Protel_99_SE_教程
利用浏览器放置元件
在如图2-17所示中的【Browse】选 项的下拉式选框中，选中【Libraries】 项。 然后单击列表框中的滚动条，找出 元件所在的元件库文件名，单击鼠标 左键选中所需的元件库；再在该文件 库中选中所需的元件。
2.3.2 利用菜单命令放置元件
具体的实现方法有下面4种。 执行菜单命令【Place】/【Part】。 直接单击鼠标右键，在浮动菜单上选 择“Place Part”。 直接点击电路绘制工具栏上的按扭。 使用快捷键【P】/【P】。
由于系统在运行过程中要进行大量
的运算和存储，所以对机器的性能要
求也比较高，配置越高越能充分发挥
它的优点。
1.3
Protel 99 SE的操作环境及特点
专题数据库管理环境 原理图设计环境
1.3.1 1.3.2
1．分层次组织设计功能 2．强大的元件及元件库的组织、编辑功能 3．方便的连线工具 4．高效、便捷的编辑功能 5．电气设计检测功能 6．与印制电路板的紧密连接 7．自定义原理图模块 8．强大而完善的输出功能
3.1 原理图元件库编辑器的启动
首先，要启动原理图元件库编辑器。 单击【Document】标签，进入设计文 件夹【Document】，执行菜单命令 【File】／【New】或在工作区单击鼠 标右键选择【New】命令，出现【New Document】对话框。
双击对话框中的【Schematic Library
SE的原理图设计系统来绘制电路原理图。
2．产生网络报表 网络表可以从电路原理图中获得，同时 Protel 99 SE也提供了从电路板中提取网络 表的功能。 3．印制电路板的设计 印制电路板的设计主要是利用Protel 99 SE的PCB设计系统来完成印制电路板图的绘 制。
印制电路板设计——PCB编辑器使用资料
印制电路板设计——PCB编辑器使用资料
功能：
使用步骤：
2.添加元件：下一步是在电路板上添加您需要的电子元件。
您可以导入已有的元件库，或者创建新的元件。
常见问题和注意事项：
1.确保符合电路板制造商的要求：不同的电路板制造商可能对PCB设计有不同的要求。
在开始设计之前，请确保您了解制造商的规格和要求。
2.优化导线路径：尽量减少导线的长度和交叉，以减小电阻和电磁干扰。
3.注意元件布局和散热：在布局设计中，确保元件之间有足够的空间以便散热，并避免元件之间的短路和干扰现象。
4.尽量使用标准元件库：使用标准元件库可以节省时间和避免潜在的兼容性问题。
EDA技术及应用：PCB编辑器参数设置
PCB编辑器参数设置在使用PCB设计向导进行PCB文档的创建之后，即启动了PCB板编辑器，如图6-4-15所示。
主要由以下几个部分构成：●主菜单栏：PCB编辑环境的主菜单与SCH环境的编辑菜单风格类似，不同的是提供了许多用于PCB编辑操作的功能选项。
●常用工具栏：以图示的方式列出常用工具。
这些常用工具都可以从主菜单栏中的下拉菜单里找到相应命令。
本节介绍PCB图纸的布线板层和非电层的设置、图纸显示颜色的设置和网格等设置，以及元件封装库的添加、元件封装的放置和元件封装的修改。
图6-4-15中左下角为当前光标位置坐标和计量单位显示，当前为英制单位，如果需要计量单位在英制和公制之间切换，可以通过快捷键【Q】实现。
1．设置布线板层Altium Designer提供了一个板层管理器对各种板层进行设置和管理，启动板层管理器的方法有两种：一是执行主菜单命令Design →Layer Stack Manager…。
二是在右侧PCB图纸编辑区内，单击鼠标右键，从弹出的快捷菜单中执行Option →Layer Stack Manager…命令，均可启动板层管理器。
启动后的对话框如图所示。
图板层管理器板层管理器默认双面板设计，即给出了两层布线层即顶层和底层。
在Add Layer的下拉菜单中有Add Layer与Add Internal Plane两个可选项，其在板层管理器的设置及功能如下：●Add Layer按钮，用于向当前设计的PCB板中增加一层中间信号层（Signal Layer）。
●Add Internal Plane按钮，用于向当前设计的PCB板中增加一层内层（Internal Plane）。
新增加的层面将添加在当前层的下面。
●Move Up和Move Down按钮：将当前指定的层进行上移和下移操作。
●Delete Layer按钮：删除所选定的当前层。
2．图纸颜色设置颜色显示设置对话框用于图纸的颜色设置，打开颜色显示设置对话框的方式如下：●执行主菜单命令Design →Board Layers…，即可打开颜色显示设置对话框。
PCB编辑器的基本功能
PCB编辑器的基本功能PCB编辑器是一种用于设计和编辑印刷电路板（PCB）的软件工具。
它提供了一系列基本功能，使得用户能够创建、修改和管理PCB设计。
本文将介绍一些常见的PCB编辑器的基本功能。
1. PCB设计和布局PCB编辑器允许用户创建PCB设计和布局。
用户可以在PCB编辑器中绘制PCB的外形和边界，并放置各种组件和器件。
用户可以调整组件的位置和方向，以满足设计要求。
此外，PCB编辑器还提供了丰富的库，使用户能够选择并添加所需的组件。
2. 导入和导出文件PCB编辑器支持导入和导出不同类型的文件。
用户可以导入现有的PCB设计文件，进行进一步编辑和修改。
同时，PCB编辑器还能够导出设计文件为不同格式，例如常见的Gerber文件格式，以便进行前后制程和制造。
3. 连接和布线PCB编辑器允许用户在PCB上进行连接和布线。
用户可以通过绘制导线和路径来连接不同的组件和器件。
PCB编辑器还提供了自动布线功能，能够根据用户的设计要求自动完成部分或全部布线。
这大大提高了设计的效率和准确性。
4. 元件库管理PCB编辑器包含了元件库管理功能，使用户能够管理和组织不同类型的元件。
用户可以创建自己的元件库，并将所需的元件添加到库中。
这样，用户可以在设计过程中快速访问和使用常用的元件，提高工作效率。
5. 设备校准和3D视觉化一些高级的PCB编辑器还提供了设备校准和3D视觉化功能。
用户可以通过设备校准来确保PCB设计的准确性和可靠性。
而3D视觉化功能可以帮助用户更好地理解PCB设计的空间布局和连接关系，进而进行必要的调整和优化。
6. 版本控制和协作PCB编辑器常常允许多个用户同时进行设计和编辑。
为了有效管理和控制协同工作，其中一些编辑器提供了版本控制和协作功能。
用户可以创建不同的版本并进行比较和恢复操作。
此外，用户还可以与团队成员共享设计文件，并实时协同编辑。
7. 设计规则检查PCB编辑器通常提供了设计规则检查（DRC）功能。
第7章PCB元件库的修改
27
第7章 PCB元件库的修改与创建
图7-8 选择元件引脚焊盘和焊盘孔尺寸
2021/9/17
28
第7章 PCB元件库的修改与创建
修改引脚焊盘外径、焊盘孔尺寸的操作很简单，将鼠 标移到相应尺寸数据上，单击鼠标左键，即可输入新数据。 引脚孔径尺寸应等于或略大于引脚直径，引脚焊盘外径与 焊盘孔之间的关系如表6-1所示。
“ Add” （ 增 加 新 元 件 ） 按 钮 ： 该 按 钮 的 作 用 与 “Tools”菜单下的“New Component”命令相同。单击 该按钮，将在当前元件库中增加一个新元件封装图形。
“Remove”（删除元件）按钮：该按钮的作用与 “Tools”菜单下的“Remove Component”命令相同。单 击该按钮，将删除元件列表窗内的当前元件封装图。
2021/9/17
10
第7章 PCB元件库的修改与创建
元件列表窗内的“Mask”（元件过滤）文本盒的作 用及操作方法与SCH编辑器窗口的“Filter”相同，元件 列表窗内显示的元件名称由“Mask”文本盒内容决定， 当该文本盒为“*”时，将显示元件封装库内的所有元 件。为了提高操作效率，可在如图7-2所示的“Mask” （元件过滤）文本盒内输入“DIP*”或“AXIAL*”等， 这样元件列表窗内仅显示元件封装图形名称前含有 “DIP”和“AXIAL”字样的元件。
(1) 在PCB编辑窗口内，以“Libraries”（元件封装 图形库）或“Component”（元件）作为浏览对象时， 单击元件列表窗下的“Edit”（编辑）按钮，即可直接 启动元件封装图编辑器PCBLib。PCBLib编辑器启动后， 自动装入PCB编辑器中当前正在使用的元件库，并在 编辑区显示当前元件的封装图。例如，在如图7-1所示 的PCB编辑器窗口内，单击“Edit”按钮后，将显示出 如图7-2所示的PCBLib编辑器。
第七章 PCB元件库编辑器
选中对话框中Layers选项卡，用户一般可以选中 Pad Holes（焊盘孔）、Via Holes（过孔）两个复 选项，结合元件情况设置Visible Grid1 和Visible Grid2（可视网格）。
选中对话框中Options选项卡，为了在绘制圆弧、 线段、焊盘等时，能够精确地放置，最好将Snap设置 得小一些，而Range值要比Snap小；由于我们使用 毫米来度量元件，故度量单位选Metric（公制）。点 击OK按钮，完成板面参数的设置。
从元件库中删除一个元件封 装，可以先选中需要删除的元件 封 装 ， 然 后 点 击 Browse PCBLib 标 签 中 Remove 按 钮 ， 系统将会弹出元件封装删除确认 提示对话框。如果用户点击 Yes 按钮系统将会删除元件封装。 从元件库中删除多个元件封 装，按下Shift键不放，拖动鼠标 或按上下键可以选取多个连续的 元件封装；按下 Ctrl 键不放，用 鼠标点击元件可以选取多个不连 续的元件封装；然后再点击 Remove按钮。
2.系统显示“选择元件封装模式”对话框，如图 所示。选择DIP封装模式，Protel 99 SE提供11 种元件封装模式供用户选择。在对话框的下面还 要选择元件的度量单位：Metric（公制）、 Imperial（英制）。点击Next按钮，进入下一 步。
3.系统显示“指定焊盘（引脚）尺寸”对话框， 如图所示。
在元件封装库编辑器的Report菜单下，有两个命 令：Measure Distance 、Measure Primitives， 这两个命令都可距离测量两点之间的距离。 1. Measure Distance测量结果显示如下图， Measure Distance可测量任意两点的距离提供两 点间直线距离（Distance Measured）、两点间 水平方向距离(X Distance)、两点间垂直距离方向 (Y Distance)三项信息。
protel复习题(答案)
复习题第一章概述1．填空题(1)ＰroteｌDXＰ是Aｌtim 公司生产的电路板设计系统的最新版本。
(２）Protel DXP主要有４大部分组成原理图设计系统、印刷板设计系统、ＦPGＡ系统、VHDL系统。
（3）Pｒotel ＤXP主窗口即ＤｅsigｎExploｒer DXP窗口,该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。
(4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。
（5)原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。
２.判断题(1）在Pｒotｅl DXP中用户只能单独完成设计项目,不能通过网络完成设计项目。
(╳）（２)按组合键Alt+F4可以关闭Ｐrotel DXP。
(√）（3）在Ｐroｔel DXP中一定要建立项目后才可以新建原理图文件。
(╳）3、选择题（1）电子线路设计自动化软件的英文缩写为（C ）。
A.CAM B．CAD C. ＥDA D. CAE(2）状态栏的打开和关闭可利用菜单进行设置,方法为执行菜单命令（ A )。
A.［Viｅｗ]/［StａtｕｓBar] Ｂ．[Vieｗ]/[Command Staｔus]C.[Ｖieｗ]／［Toolbarｓ] Ｄ.［Ｖiｅｗ]/[WorkspａcｅPａｎels］(３）Prｏtel DXP中项目文件的文件名后缀为（D ）。
A． .IntＬiｂ B. .SｃｈDｏc C.．PcｂＤｏc D. .ＰrjPＣB第二,三章原理图设计1.填空题(1)原理图就是元件的连接图，其本质内容有两个: 元件和导线。
(2)连线工具栏（Wiring)主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令View／Toolbars/Wiring 可以打开或关闭该工具栏。
(3)捕获栅格是移动光标和放置原理图元素的最小距离。
(4)光标的显示类型有大十字、小十字、斜４5度小十字三种。
7-7.2.1 封装库文件及编辑器使用.
教案《第7章PCB基础》教案授课教师：序号：教案第7章 PCB基础7-7.2.1 封装库文件及编辑器使用一．创建PCB元件库文件1、在AltiumDesigner中，可创建以下类型的PCB封装元件库文件：（1）在集成库文件包（.LibPkg）内创建的PCB封装元件库文件（.Pcblib）；①集成库建立：执行“文件”→“新建”→“工程”→“集成库库”菜单命令②保存集成库：“文件”→“另存为”→将生成的集成库文件包Integrated_Library1.LibPkg改名并保存在指定位置。
③在集成库中创建PCB封装元件库文件：“文件”→“新建”→“库”→“PCB库文件”④保存PCB库文件：保存PCB库文件：在左侧“Project”栏中，找到新建的PCB库编辑器图标右键单击将其另存为, 或者单击“文件”→“保存”或“另存为”菜单命令，在指定的路径下输入新文件名“mypcbLib.PcbLib”→“确定”。
（2）在设计项目内创建的PCB封装元件库文件（.Pcblib）；①打开项目：执行“文件”→“打开…”→“工程项目.Prjpcb”菜单命令②在工程项目中创建PCB封装元件库文件：“文件”→“新建”→“库”→“PCB库文件”或者在工程上击右键→“给工程添加新的”→“PCB元件库”，则系统打开一个空白的PCB库文件，文件默认名为“pcbLib1.PcbLib”，同时进入PCB元件库编辑器环境中，如图所示③保存PCB库文件：“文件”→“保存”或“另存为”→输入库文件名“mypcbLib.PcbLib”并指定保存位置。
教案（3）不隶属于设计项目或集成库文件的PCB封装元件库文件（.Pcblib）；①创建自由PCB封装元件库文件：“文件”→“新建”→“库”→“PCB库文件”②保存PCB库文件：在左侧“Project”栏中，找到新建的PCB库编辑器图标右键单击将其另存为, 或者单击“文件”→“保存”或“另存为”菜单命令，在指定的路径下输入新文件名“mypcbLib.PcbLib”→“确定”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从元件库中删除一个元件封 装，可以先选中需要删除的元件 封 装 ， 然 后 点 击 Browse PCBLib 标签中 Remove 按钮，系统将会弹 《 电子电路CAD》 出元件封装删除确认提示对话框。 如果用户点击 Yes 按钮系统将会 删除元件封装。 从元件库中删除多个元件封 装，按下 Shift 键不放，拖动鼠 标或按上下键可以选取多个连续 的元件封装；按下 Ctrl 键不放， 用鼠标点击元件可以选取多个不 连续的元件封装；然后再点击 Remove按钮。
电子线路CAD
系统参数的设置 系统参数的设置同PCB编辑器中系统参数的设置一 样，各选项的含义可参考PCB编辑器中相关介绍。
《 电子电路CAD》
电子线路CAD
2.放置新元件封装的图形对象 一般步骤如下： 绘制元件的轮廓 ： CAD》 《 电子电路
将工作层切换到顶层丝印层（Top Overlay），执行菜单命令Place \Arc（Any Angle）或单击放置工具 栏 按钮，光标变为十字，在适 当位置确定圆弧；双击圆弧，通过修 改属性使之和实际一致。然后执行菜 单命令Place \ Track单击放置工具 栏 按钮绘制圆弧上方突出部分 。
电子线路CAD
4、命名、保存元件封装 ：
绘制完成后，执行菜单命令Tools\Rename Component…(更改元件名）或单击设计管理器中的 《 电子电路CAD》 Rename按钮，对新创建元件封装重命名. 执行菜单命令File \Save保存元件封装库文件。
电子线路CAD
7-2-2 新元件封装的使用 打开PCB编辑器，添 《 电子电路CAD》 加元件封装库，找到封 装库 （ xxx.LIB ）所 在数据库，如图所示， 双击数据库或按Add按钮， 系统会自动载入项目 Mydesign1.ddb中封装库， xxx.LIB元件封装库就可 以使用了。
电子线路CAD
2. Measure Primitives测量结果显示如下图， Measure Primitives仅测量任意图形对象间的距 离，提供两点间直线距离（Distance 《 电子电路CAD》 Measured）、图形对象名称和位置信息。比较适 合测量焊盘间距离。
电子线路CAD
当用户在元件封装列表框 中选中一个元件封装时，该元 件封装的引脚将会显示在元件 《 电子电路CAD》 引脚列表框中。 在 Browse PCBLib 标签中， 用户可以按 < 、 << 、 >> 、 > 按钮 选择元件列表框中的元件，相 当 与 执 行 菜 单 命 令 ： Tools \ Prev Component 、 Tools \ First Component 、 Tools \ Last Component 、 Tools \ Next Component。
《 电子电路CAD》
电子线路CAD
注 意：
1. 无论是利用手工建立新元件封装，还是利用向导 建立新元件封装，焊盘的序号都要和原理图相对应 并和实际一致。 2. 利用向导建立新元件封装时，每侧焊盘距离器件 的边沿固定为0.75mm，应根据实际需要进行修改。 3. 焊盘的序号可以是非连续的。
《 电子电路CAD》
电子线路CAD
第7章 PCB元件库编辑器
《 电子电路CAD》
7-1 PCB元件库编辑器概述 7-2 创建新元件封装 7-3 PCB元件库管理
电子线路CAD
7-1 PCB元件库编辑器概述
7-1-1 启动PCB元件库编辑器 1．执行菜单命令 File\New系统将显示“新建文件” 对话框，然后从对话框中选择 PCB 《 电子电路CAD 》 元件库编辑器图标 （PCB Library Document) 。 2．双击图标或者单击OK按钮，系统便在当前设计管 理器中创建了一个新元件库文档，此时用户可以修改 文档名。
电子线路CAD
修改元件封装的引脚焊盘序号 在介绍装入网格表时，我们遇到原理图中元件 引脚序号和元件封装的引脚焊盘序号不一致的问题。 《 电子电路CAD》 利用元件库编辑器打开元件封装所在的库文件，编 辑此元件的焊盘，将Designator属性改为与原理图 一致即可。 当在布线终点是接插件时，遇到布线结果不合 理时，通过修改元件封装的引脚焊盘序号，再通过 原理图Update PCB，可以部分解决此类问题。
4. 元件封装中，区分第一引脚的通常方法有： 形状 不同
开口
标识
电子线路CAD
7-3 PCB元件库管理
7-3-1 浏览管理器 当用户进入元件库编辑器 后，可以将设计管理器切换到 《 电子电路CAD》 Browse PCBLib标签，对元件 封装进行管理。 在 Browse PCBLib 标签中， 元件过滤框（ Mask 框）用于 过滤当前 PCB 元件封装库中的 元件，满足过滤框中的条件 的所有元件将会显示在元件 列表框中。例如，在 Mask 框 中输入 L* ，则在元件列表框 中将会显示所有以 L开头的元 件封装名称。
电子线路CAD
绘制元件的引脚 ：
执行菜单命令Place \Pad 《 电子电路按 CAD》 或单击放置工具栏 钮，光标变为十字，在适当 位置点击鼠标左键，确定引 脚的位置；放置完引脚后， 双击引脚对应的焊盘，通过 修改属性精确调整焊盘的位 置、确定焊盘的形状以及焊 盘的序号。
3、设定元件的参考点 ：
电子线路CAD
2.系统显示“选择元件封装模式”对话框，如图 所示。选择DIP封装模式，Protel 99 SE提供11 种元件封装模式供用户选择。在对话框的下面还 《 电子电路CAD 》 要选择元件的度量单位： Metric （公制）、 Imperial（英制）。点击Next按钮，进入下一步。
电子线路CAD
电子线路CAD
距离测量
在元件封装库编辑器的Report菜单下，有两个 命令：Measure Distance 、Measure Primitives， 这两个命令都可距离测量两点之间的距离。 《 电子电路CAD》 1. Measure Distance测量结果显示如下图，Measure Distance可测量任意两点的距离提供两点间直线距 离（Distance Measured）、两点间水平方向距离 (X Distance)、两点间垂直距离方向(Y Distance) 三项信息。
3.系统显示“指定焊盘（引脚）尺寸”对话框， 如图所示。
《 电子电路CAD》
电子线路CAD
4.系统显示“指定引脚相对位置”对话框，如图 所示。指定引脚间的水平间距、垂直间距。点击 Next按钮，进入下一步。
《 电子电路CAD》
电子线路CAD
Hale Waihona Puke 5.系统显示“指定元件轮廓线宽”对话框，如图所 示。一般采用缺省值即可，点击Next按钮，进入下 一步。
电子线路CAD
电子线路CAD
7-3 -2 元件库编辑器使用技巧 快速建立新PCB元件封装
元件封装实质就是元件的轮廓和引脚位置。 《 电子电路CAD》 打开已有的PCB元件封装库和用户自己建立 的PCB元件封装库，在用户自己建立的PCB元件封 装库中建立一个空元件。 在已有的PCB元件封装库中找到相似的元件， 然后将它复制到用户自己建立的PCB元件封装库中 的空元件内。 对空元件内相似的元件做适当修改，使之符 合要求。将此元件重新命名并保存。
电子线路CAD
7-l-2 PCB元件库编辑器界面
在下图所示的PCB元件库编辑器界面中，有主工具栏，放置 工具栏，命令及状态栏，PCB元件管理器Browse PCBlib，元件编 辑区等。元件编辑区中央有一个大十字坐标轴，十字坐标轴将元 件编辑区划分为四个象限。 《 电子电路CAD》
电子线路CAD
7-2 创建新元件封装
创建PCB元件封装有手工创建和利用向导创建两种 方法。 7-2-1 手工创建新元件封装 手工建立新元件封装一般经过设置封装参数、放置 《 电子电路CAD》 新元件封装的图形对象、设定参考点三个过程： 1.设置封装参数 板面参数的设置 ： 执行菜单命令Tools \ Library Options…或在设计窗口中单击 鼠标右键，在调出的右键菜单中 选择Options \Library Options…,系统弹出板面参数设 置对话框，选中对话框中Layers
《 电子电路CAD》
电子线路CAD
6.系统显示“指定元件引脚数目”对话框，如图所 示。点击Next按钮，进入下一步。
《 电子电路CAD》
电子线路CAD
7.系统显示“指定元件封装名称”对话框，命名 为MDIP6如图所示。点击Next按钮，进入下一步。
《 电子电路CAD》
电子线路CAD
8.系统显示“向导完成”对话框，命名为MDIP6如图 所示。点击Finish按钮，即完成元件封装的创建 过程。
电子线路CAD
7-2-3 利用向导建立新元件封装
1.进入元件库编辑器。执行 菜单命令Tools《 \电子电路 New CAD》 Component或单击设计管理 器中的Add按钮，系统弹出 如右图所示的画面，进入元 件封装创建向导。按Cancel 按钮，退出向导，在元件库 编辑器中可以手工建立新元 件封装；点击Next按钮，进 入下一步。
电子线路CAD
选中对话框中Layers选项卡，用户一般可以选中 Pad Holes（焊盘孔）、Via Holes（过孔）两个复选 项，结合元件情况设置Visible Grid1 和Visible Grid2（可视网格）。 《 电子电路CAD》
电子线路CAD
选中对话框中Options选项卡，为了在绘制圆弧、 线段、焊盘等时，能够精确地放置，最好将Snap设置 得小一些，而Range值要比Snap小；由于我们使用毫 米来度量元件，故度量单位选 （公制）。点击 《 电子电路CADMetric 》 OK按钮，完成板面参数的设置。
电子线路CAD
