含氢地面火炬设计问题分析

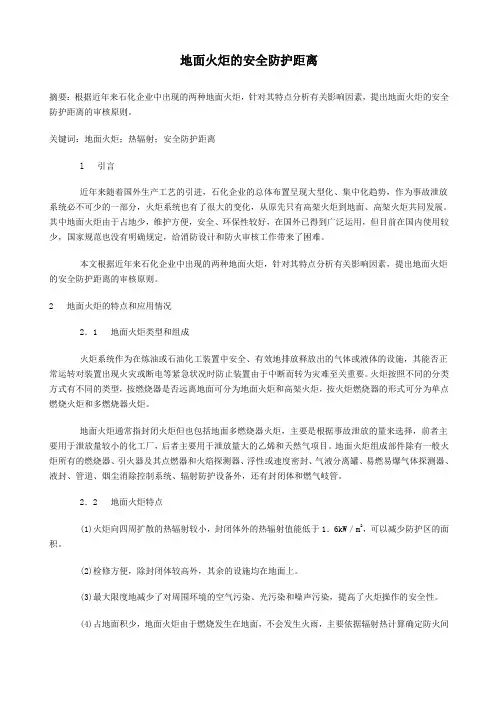

地面火炬的安全防护距离
地面火炬的安全防护距离摘要：根据近年来石化企业中出现的两种地面火炬，针对其特点分析有关影响因素，提出地面火炬的安全防护距离的审核原则。
关键词：地面火炬；热辐射；安全防护距离l 引言近年来随着国外生产工艺的引进，石化企业的总体布置呈现大型化、集中化趋势，作为事故泄放系统必不可少的一部分，火炬系统也有了很大的变化，从原先只有高架火炬到地面、高架火炬共同发展。
其中地面火炬由于占地少，维护方便，安全、环保性较好，在国外已得到广泛运用，但目前在国内使用较少，国家规范也没有明确规定，给消防设计和防火审核工作带来了困难。
本文根据近年来石化企业中出现的两种地面火炬，针对其特点分析有关影响因素，提出地面火炬的安全防护距离的审核原则。
2 地面火炬的特点和应用情况2．1 地面火炬类型和组成火炬系统作为在炼油或石油化工装置中安全、有效地排放释放出的气体或液体的设施，其能否正常运转对装置出现火灾或断电等紧急状况时防止装置由于中断而转为灾难至关重要。
火炬按照不同的分类方式有不同的类型，按燃烧器是否远离地面可分为地面火炬和高架火炬，按火炬燃烧器的形式可分为单点燃烧火炬和多燃烧器火炬。
地面火炬通常指封闭火炬但也包括地面多燃烧器火炬，主要是根据事故泄放的量来选择，前者主要用于泄放量较小的化工厂，后者主要用于泄放量大的乙烯和天然气项目。
地面火炬组成部件除有一般火炬所有的燃烧器、引火器及其点燃器和火焰探测器、浮性或速度密封、气液分离罐、易燃易爆气体探测器、液封、管道、烟尘消除控制系统、辐射防护设备外，还有封闭体和燃气岐管。
2．2 地面火炬特点(1)火炬向四周扩散的热辐射较小，封闭体外的热辐射值能低于1．6kW／m2，可以减少防护区的面积。
(2)检修方便，除封闭体较高外，其余的设施均在地面上。
(3)最大限度地减少了对周围环境的空气污染、光污染和噪声污染，提高了火炬操作的安全性。
(4)占地面积少，地面火炬由于燃烧发生在地面，不会发生火雨，主要依据辐射热计算确定防火间距。
地面火炬方案
地面火炬系统方案说明众所周知，天然气、石油化工等企业许多生产装置在生产过程中或开停车状态下或在火灾、停电、停水事故状态下都会产生大量无法利用而必须排出的可燃气体。
这些废弃的可燃火炬气目前一般可采用高架火炬或地面火炬方式来处理。
但高架火炬在安全和环保方面存在如下问题：噪音大高架火炬由于火炬气出口速度较快，其燃烧所产生的噪音是无法避免的。
同时为改善燃烧状况、减少黑烟产生，需在火炬头处注入蒸汽或强制鼓风，这又进一步使火炬的噪音增大。
尤其在生产装置大量排放或事故排放时，地面噪音高达90分贝以上，并且是很难消除的。
热辐射强度大高架火炬在放空燃烧时，火炬头处所产生巨大火焰造成的热辐射对高架火炬附近的工作人员及设备有很大的影响。
1. 燃烧不完全燃烧时冒烟：火炬无法保证将大量的废气瞬间完全燃烧而形成黑烟，特别是在事故排放时更加严重，对环境大气产生严重污染；高架火炬的消烟措施，如注入蒸汽、强制鼓风，仅能满足部分火炬气处理的需要（如要满足全负荷处理的需要，会导致公用系统及为庞大，投资浪费），无法保证大量火炬气在瞬间内完全燃烧，从而形成黑烟，尤其是在事故紧急排放时情况更加严重，对环境产生严重的污染。
2. 火焰光污染高架火炬在事故放空时产生的巨大火焰，有时还会夹杂滚滚浓烟，会使人产生极大的恐慌感，尤其对附近的居民有很大的影响。
3. 火炬点火困难火炬头点火器处于百十米的高空，容易被风吹熄，其燃烧稳定性相对较差，对高架火炬的安全放空有很大的影响。
4. 处理负荷范围小高架火炬比较适合某一特定的工况，不能适应较大的负荷范围。
在正常排放量时高架火炬可满足处理的要求，但在处理小排量废气时，高架火炬无法保证其能够正常燃烧，完全分解。
5. 较高的运行费用高架火炬在正常运行时，为保证废气的正常燃烧和完全分解，常常使用注入蒸汽或强制鼓风等手段，需要消耗大量的蒸汽或电力，运行费用较高。
6. 维护困难高架火炬高处的火炬头及长明灯给维护带来极大的不便。
地面火炬系统可行性报告
地面火炬系统可行性报告
1. 概述
地面火炬系统是一种用于城市户外照明的创新方案，通过设置一系列地面火炬
来提供照明服务。
本报告将评估地面火炬系统的可行性，分析其优势和劣势，以及可能面临的挑战和解决方案。
2. 优势
•能耗低:地面火炬系统采用LED照明，能耗较低，节能环保。
•美观大气:地面火炬可以提升城市景观，增加城市夜间的美感。
•安全性高:地面火炬可以增加路面照明，提高行人和车辆的安全性。
3. 劣势
•成本较高:地面火炬系统的安装和维护成本可能较高。
•技术难度:维护地面火炬系统需要技术人员的支持，技术难度较大。
•受环境影响:地面火炬系统容易受到恶劣天气和破坏的影响。
4. 面临的挑战
•技术支持:需要寻找合适的技术供应商来支持地面火炬系统的安装和维护。
•法规限制:针对地面火炬系统的安装可能会有城市规划和建筑法规的限制。
•环境保护:地面火炬系统需要符合环保标准，以减少对环境的影响。
5. 解决方案
•成本控制:可以与多家供应商比较，选择性价比较高的地面火炬系统供应商。
•技术人员培训:培训本地技术人员，提高对地面火炬系统的维护技术。
•合规检查:在安装地面火炬系统之前，需与相关政府部门做好规划审批工作。
6. 结论
综合评估地面火炬系统的可行性，虽然存在一些挑战和劣势，但通过合理的方
案和解决措施，地面火炬系统仍然具备较高的可行性。
建议在合适的地点和环境条件下推广应用地面火炬系统，以提升城市照明效果，并为城市的美化和安全做出贡献。
炼油厂碳氢火炬系统的工艺设计要点分析
３封 闭式火炬 的应用
３ ． １地面 火 炬 ， 无论 怎样 的地面 火炬 都有 大小 不 同的 分级
燃 烧器 。根据火炬 量的大 小利用 Ｐ Ｃ Ｖ和 Ｐ Ｚ Ｖ进行调 节 ， 令 其到
２ ． １封闭 式火 炬系统 的组 成及 功 能 同传统 的火 炬 系统 相 比 ， 封 闭式 火 炬 系统 最大 的特 点在 Ｐ Ｖ Ｃ ／ Ｐ Ｚ Ｖ ／ 爆 破片 的设计 上 与之 前不 同 。系统 的排放 设备 主要 由几下 几个部 分构成 ， 火 炬管 、 分液罐 、 处理单 元等几 个部分构 成 。其 中 ， 最为典 型 属“ Ｐ Ｖ Ｃ ／ Ｐ Ｚ Ｖ ／ 爆破 片 ” 的设计 ， 各部分 功 能 的特点 如下 ：
压 力的大 小 对阀 门的开 度进 行调 整 ， 对 火炬 气量 进行 调整 ， 保 证火炬 管网的压 力不少于 ０ ． ０ ４ ＭＰ ａ 。
４结语
综上 所述 ， 虽然 传统 的碳氢火 炬 系统 的工艺 一直 被很 多厂
２ ． １ ． ３ Ｐ Ｚ Ｖ是可 以 快速 进 行 开关 的 阀 门 ， 具 有 较 高 的可 靠 家广泛 应用 。 由于其 自身 的缺 陷性 ， 令 其在某些 场合 的应用 中 性， 通 常以轻 质的活塞 为原料 ， 可 在很短 的时 间内实现 阀从 “ 全 受到很 多限制 。 因此 ， 本 文对封 闭式火 炬系统 的设计 工艺特 点 关” 到“ 全 开” 。 当火 炬管 网的压 力升高 后 ， Ｐ Ｚ Ｖ阀会 自动 打开 ， 及相 关的应 用进行 了介绍 ， 希 望为以后 火炬 系统 的工 艺设计 工
东北润滑油高压加氢配套地面火炬建设可行性研究报告-广州中撰咨询
东北润滑油高压加氢配套地面火炬建设可行性研究报告(典型案例〃仅供参考)广州中撰企业投资咨询有限公司地址：中国·广州目录第一章东北润滑油高压加氢配套地面火炬建设概论 (1)一、东北润滑油高压加氢配套地面火炬建设名称及承办单位 (1)二、东北润滑油高压加氢配套地面火炬建设可行性研究报告委托编制单位 (1)三、可行性研究的目的 (1)四、可行性研究报告编制依据原则和范围 (2)（一）项目可行性报告编制依据 (2)（二）可行性研究报告编制原则 (2)（三）可行性研究报告编制范围 (4)五、研究的主要过程 (5)六、东北润滑油高压加氢配套地面火炬建设产品方案及建设规模 (6)七、东北润滑油高压加氢配套地面火炬建设总投资估算 (6)八、工艺技术装备方案的选择 (6)九、项目实施进度建议 (6)十、研究结论 (7)十一、东北润滑油高压加氢配套地面火炬建设主要经济技术指标 (9)项目主要经济技术指标一览表 (9)第二章东北润滑油高压加氢配套地面火炬建设产品说明 (15)第三章东北润滑油高压加氢配套地面火炬建设市场分析预测 (15)第四章项目选址科学性分析 (15)一、厂址的选择原则 (16)二、厂址选择方案 (16)四、选址用地权属性质类别及占地面积 (17)五、项目用地利用指标 (17)项目占地及建筑工程投资一览表 (18)六、项目选址综合评价 (19)第五章项目建设内容与建设规模 (20)一、建设内容 (20)（一）土建工程 (20)（二）设备购臵 (20)二、建设规模 (21)第六章原辅材料供应及基本生产条件 (21)一、原辅材料供应条件 (21)（一）主要原辅材料供应 (21)（二）原辅材料来源 (21)原辅材料及能源供应情况一览表 (22)二、基本生产条件 (23)第七章工程技术方案 (24)一、工艺技术方案的选用原则 (24)二、工艺技术方案 (25)（一）工艺技术来源及特点 (25)（二）技术保障措施 (25)（三）产品生产工艺流程 (25)东北润滑油高压加氢配套地面火炬建设生产工艺流程示意简图 (26)三、设备的选择 (26)（一）设备配臵原则 (26)（二）设备配臵方案 (27)主要设备投资明细表 (28)第八章环境保护 (28)一、环境保护设计依据 (29)二、污染物的来源 (30)（一）东北润滑油高压加氢配套地面火炬建设建设期污染源 (31)（二）东北润滑油高压加氢配套地面火炬建设运营期污染源 (31)三、污染物的治理 (31)（一）项目施工期环境影响简要分析及治理措施 (31)1、施工期大气环境影响分析和防治对策 (32)2、施工期水环境影响分析和防治对策 (35)3、施工期固体废弃物环境影响分析和防治对策 (37)4、施工期噪声环境影响分析和防治对策 (38)5、施工建议及要求 (39)施工期间主要污染物产生及预计排放情况一览表 (41)（二）项目营运期环境影响分析及治理措施 (42)1、废水的治理 (42)办公及生活废水处理流程图 (42)生活及办公废水治理效果比较一览表 (43)生活及办公废水治理效果一览表 (43)2、固体废弃物的治理措施及排放分析 (43)3、噪声治理措施及排放分析 (45)主要噪声源治理情况一览表 (46)四、环境保护投资分析 (46)（一）环境保护设施投资 (46)（二）环境效益分析 (47)五、厂区绿化工程 (47)六、清洁生产 (48)七、环境保护结论 (48)施工期主要污染物产生、排放及预期效果一览表 (50)第九章项目节能分析 (51)一、项目建设的节能原则 (51)二、设计依据及用能标准 (51)（一）节能政策依据 (51)（二）国家及省、市节能目标 (52)（三）行业标准、规范、技术规定和技术指导 (53)三、项目节能背景分析 (53)四、项目能源消耗种类和数量分析 (55)（一）主要耗能装臵及能耗种类和数量 (55)1、主要耗能装臵 (55)2、主要能耗种类及数量 (55)项目综合用能测算一览表 (56)（二）单位产品能耗指标测算 (56)单位能耗估算一览表 (57)五、项目用能品种选择的可靠性分析 (58)六、工艺设备节能措施 (58)七、电力节能措施 (59)八、节水措施 (60)九、项目运营期节能原则 (60)十、运营期主要节能措施 (61)十一、能源管理 (62)（一）管理组织和制度 (62)（二）能源计量管理 (62)十二、节能建议及效果分析 (63)（一）节能建议 (63)（二）节能效果分析 (64)第十章组织机构工作制度和劳动定员 (64)一、组织机构 (64)二、工作制度 (64)三、劳动定员 (65)四、人员培训 (66)（一）人员技术水平与要求 (66)（二）培训规划建议 (66)第十一章东北润滑油高压加氢配套地面火炬建设投资估算与资金筹措 (67)一、投资估算依据和说明 (67)（一）编制依据 (67)（二）投资费用分析 (69)（三）工程建设投资（固定资产）投资 (69)1、设备投资估算 (69)2、土建投资估算 (69)3、其它费用 (70)4、工程建设投资（固定资产）投资 (70)固定资产投资估算表 (70)5、铺底流动资金估算 (71)铺底流动资金估算一览表 (71)6、东北润滑油高压加氢配套地面火炬建设总投资估算 (72)总投资构成分析一览表 (72)二、资金筹措 (73)投资计划与资金筹措表 (73)三、东北润滑油高压加氢配套地面火炬建设资金使用计划 (74)资金使用计划与运用表 (74)第十二章经济评价 (75)一、经济评价的依据和范围 (75)二、基础数据与参数选取 (75)三、财务效益与费用估算 (76)（一）销售收入估算 (76)产品销售收入及税金估算一览表 (77)（二）综合总成本估算 (77)综合总成本费用估算表 (78)（三）利润总额估算 (78)（四）所得税及税后利润 (78)（五）项目投资收益率测算 (79)项目综合损益表 (79)四、财务分析 (80)财务现金流量表（全部投资） (82)财务现金流量表（固定投资） (84)五、不确定性分析 (84)盈亏平衡分析表 (85)六、敏感性分析 (86)单因素敏感性分析表 (87)第十三章东北润滑油高压加氢配套地面火炬建设综合评价 (87)第一章项目概论一、项目名称及承办单位1、项目名称：东北润滑油高压加氢配套地面火炬建设投资建设项目2、项目建设性质：新建3、项目编制单位：广州中撰企业投资咨询有限公司4、企业类型：有限责任公司5、注册资金：500万元人民币二、项目可行性研究报告委托编制单位1、编制单位：广州中撰企业投资咨询有限公司三、可行性研究的目的本可行性研究报告对该东北润滑油高压加氢配套地面火炬建设所涉及的主要问题，例如：资源条件、原辅材料、燃料和动力的供应、交通运输条件、建厂规模、投资规模、生产工艺和设备选型、产品类别、项目节能技术和措施、环境影响评价和劳动卫生保障等，从技术、经济和环境保护等多个方面进行较为详细的调查研究。
—新型地面火炬燃烧器
毕业设计题目：废气地面火炬燃烧器的设计废气地面火炬燃烧器的设计摘要本次设计首先介绍了火炬燃烧器的结构原理，比较了地面火炬燃烧器相对于高架火炬燃烧器的优势和使用状况，其次分析了国内外地面火炬燃烧器的应用情况并分析了优缺点，通过比较，实现了一种蒸汽引射预混式地面燃烧器，包括用于输送燃气、竖直设置的输气筒，所述输气筒的上端口插入设置在其上方的燃烧筒内，所述燃烧筒通过设置在其底部的支管与环管连通，环管与蒸汽进气管连通;位于燃烧筒的底部还设置有进风口。
本实用新型设计合理，结构简单，实现了燃气充分燃烧，有效减少了对相邻设备的热辐射，降低了设备工作噪音和燃烧形成的烟尘。
本次设计描述了地面火炬的工艺流程，并对各部分的设备、作用以及运作方式进行了详细的分析。
关键字：地面火炬蒸汽引射预混The design of ground torch flareABSTRACTThis design firstly introduces the principle, the structure of the torch burner compared the relative to the ground torch burner advantage and elevated torch burner, secondly analyzes the use situation of the application of ground torch burner at home and abroad and analyzes the advantages and disadvantages, through comparing, realize a steam ejector pre-mixed type ground burner, including used to transport gas, vertical set to lose, wherein the pump pump on port insert lost in its upper burning set, wherein in the cylinder combustion tube in the bottom by setting the tubes and HuanGuan connectivity, HuanGuan and steam intake pipe connected; Located at the bottom of the combustion tube is set have wind path. The utility model has the reasonable design, simple structure, realized the gas burn adequately, effectively reduce the relative to adjacent equipment and reduce the equipment work noise and burning soot formation.KEY WORDS: ground flare, steam ejector, blendsIII目录摘要 (II)ABSTRACT (III)1 绪论 (1)1．1引言 (1)1．2地面火炬燃烧器机的研究现状 (2)1．2．1 国外地面火炬的研究动态和水平 (2)1．2．2 国内地面火炬研究动态和水平 (3)1．3本次课题的研究内容 (8)2 地面火炬燃烧器特点及与高架火炬燃烧器的比较 (9)2.1高架火炬的结构特点 (9)2.2地面火炬的结构特点 (10)3 新型地面火炬燃烧器的设计 (14)3．1火炬燃烧器的备选方案 (14)3．2新型地面火炬燃烧器的结构及工作原理 (17)4 火炬的设计 (20)4.1火炬系统工艺流程设计 (20)4.1.1 设计原则 (20)4.1.2 工艺流程 (20)4.2火炬系统工艺计算 (21)4.2.1 火炬系统的设计能力 (21)4.2.2 火炬总管直径 (21)4.2.3 火炬工艺计算 (23)5 火炬系统的设计 (26)5.1火炬系统的应用范围和分类 (26)5.2地面火炬系统的设计 (26)5.2.1 火炬系统的设计原则 (26)5.2.2 安全阀和控制阀的排放系统管道 (26)5.2.3 火炬总管 (26)5.2.4 火炬气分离罐 (27)5.2.5 火炬气密封系统 (27)5.3火炬系统的流程 (29)5.4火炬燃烧器管道的排布 (30)IV致谢 (32)参考文献 (33)废气地面火炬燃烧器的设计 11 绪论1．1 引言火炬气是石油化工行业生产过程中产生的废气，属于易燃易爆有毒有害气体。
地面火炬技术方案
山东清源沥青科技有限公司地面火炬燃烧系统地面火炬设施及自动点火系统技术协议使用单位：山东清源沥青科技有限公司编制单位：郑州光威高科有限公司单位地址:河南省濮阳市开州路北段邮编：457000传真:0393-******* 电话:0393—8837687 联系人：翟涛手机:136********目录一、火炬系统设计条件与界面 (3)1。
1 放空火炬气排量和特性 (3)1。
2 本技术方案的界面 (3)1。
3 供方负责的界面和工作范围 (3)二、火炬系统设计、制造标准 (3)三、火炬系统概述 (4)3。
1 放空火炬自动点火原理 (5)3。
2 放空火炬工艺过程原理 (6)四、系统的结构、特点说明 (7)4。
1 燃烧器组 (7)4。
2 焚烧塔 (8)4。
3 分液罐 (8)4.4 控制阀 (8)4。
5 安全防护墙和基础（业主负责施工) (8)4。
6 点火控制器的结构特点 (9)4。
7 点火器的结构特点 (9)五、主要设备技术规格书 (9)5。
1 地面火炬的技术参数 (9)5.2 点火系统的性能参数 (10)5。
3 远传控制系统的技术参数 (10)5.4 长明灯的技术参数 (10)5。
5 高能点火器的技术参数 (10)5.6 燃烧器组的技术参数 (11)5.7 焚烧塔的技术参数 (11)5.8 分液罐的技术参数 (11)六、地面火炬的安全保证措施 (11)6。
1 第一级安全保证措施: (11)6。
2 第二级安全保证措施： (12)6。
3 第三级安全保证措施: (12)七、文件的提交 (12)7.1 签订合同后一个月内提交的文件 (12)7。
2 交货时提交的文件 (12)7。
3 竣工后提交的文件 (12)八、供货设备清单 (13)8.1 地面火炬系统供货清单 (13)8。
2 备品备件 (14)8.2.1开试车应急备品备件 (14)8。
2。
2两年操作备品备件 (14)九、质量保证和售后服务 (14)9.1质量保证 (14)9.2售后服务 (15)一、火炬系统设计条件与界面1.1放空火炬气排量和特性本技术方案包含的范围为：火炬界区内的所有设备、仪表、电器、管道和火炬设备,不包含地坪、围墙、基础和照明.1.3供方负责的界面和工作范围供方供货范围为：详见‘八、供货设备清单'.电仪分界面为：现场控制柜至控制室的入柜接线端子。
中金石化瓦斯系统地面火炬燃烧优化改造
中金石化瓦斯系统地面火炬燃烧优化改造摘要：本文主要介绍了中金石化公司的瓦斯气在原系统基础上进行优化改造，应对装置各种异常排放实现全厂瓦斯气最大化回收利用；并简要对瓦斯气系统运行情况进行分析，论述了中金石化公司在生产装置调整期间瓦斯气异常排放及最大限度回收利用的可行性，通过对瓦斯排放系统升级改造实现瓦斯气最大化的回收利用，实现节能增效目的。
关键词：瓦斯系统；地面排放；封闭式地面火炬；回收利用；原因分析；升级改造火炬系统为石油化工企业重要的安全与环保设施之一，用以处理生产装置和辅助设施在正常、开停车、事故及紧急情况下排放额可燃性气体，以保护周围相关设备、设施和人员安全。
中金石化瓦斯系统设高压、低压、低低压、焦气化放空系统，酸性气放空系统独立设置，具体见表1-1。
同时配套有火炬气回收设施一套，含20000m³干式气柜一座和1800Nm³/h回收压缩机组3台，3600Nm³/h回收压缩机组1台。
表1-1 中金石化瓦斯排放系统汇总表序号排放系统最大排放量t/h背压MPa（G）放空管径DNmm1高压放空系统1940t/h≥0.214002低压放空系统1426t/h≥0.051600*23低低压放空系统6t/h0.0064504焦气化合成气放空141.294t/h0.257005酸性气放空系统23.2t/h9001、焦气化放空瓦斯燃烧不充分问题焦气化装置在开工投料期间产生合成气需要放空进入全厂瓦斯系统，直到合成气采样分析相关指标合格后方可并入后续制氢装置。
在此阶段约有10000Nm³/h合成气需要放空进入瓦斯系统，但通过焦气化放空管道进入地面火炬系统至分级管燃烧时经常出现燃烧不充分、地面火炬防辐射墙内分级管烧嘴喷水（黑水）、防辐射墙周边环境有异味等现象，这违背了公司提倡的经济效益与环境保护双赢的目标。
2、焦气化放空气燃烧不充分原因焦气化装置在开工投料期间产生合成气放空瓦斯气量约有40000~50000Nm³/h，主要成分虽然是CO、H2，具体组成分析见表2-1，但放空的瓦斯气带液现象严重且含有一定量的灰分，进入地面火炬分级管燃烧时燃烧不充分需要伴烧大量燃料气用于助燃方可维持基本燃烧、减少因燃烧不充分导致CO外溢影响现场环境。
地面火炬在实际应用中的安全与环保分析
地面火炬在实际应用中的安全与环保分析摘要：以武汉80万吨/年乙烯工程的ZEECO多点式地面火炬为分析对象，介绍了多点式地面火炬的概况。
同时，对地面火炬在实际运行中的安全可靠性以及环保情况进行了分析。
关键词：地面火炬安全环保可靠性分析一、武汉乙烯工程多点式地面火炬简介火炬排放装置是石油化工企业相关生产装置必不可少的安全排放燃烧设施，其能否正常运转对装置出现火灾或断电等紧急状况时防止装置由于中断而转为灾难至关重要。
火炬按照不同的分类方式有不同的类型，按燃烧器是否远离地面可分为地面火炬和高架火炬，按火炬燃烧器的形式可分为单点燃烧火炬和多点燃烧火炬。
武汉80万吨/年乙烯工程选用的是多点燃烧火炬，采用的是美国ZECCO公司技术，是目前国内燃烧排放量最大，技术最先进的地面火炬。
按照工艺装置火炬气排放情况，火炬系统分为火炬气可回收和不可回收情况，不可回收火炬气又分别进两套不同的火炬系统，即烯烃火炬和聚烯烃火炬。
烯烃火炬用于处理乙烯裂解装置、裂解汽油加氢装置、丁二烯抽提装置、芳烃抽提装置、MTBE/丁烯-1装置、中间罐区、原料罐区以及铁路装卸站各工况下排放的高压火炬气。
烯烃火炬设计最大排量为1620t/h，共有19级燃烧器，42支长明灯以及692个烧嘴。
聚烯烃火炬用于处理JPP装置、STPP装置、LLDPE装置、HDPE装置、产品罐区、C5分离装置各工况下排放的高压火炬气。
聚烯烃火炬设计最大排量为670 t/h，共有12级燃烧器，28支长明灯以及289个烧嘴。
根据火炬气泄放压力进行升降级控制，前五级设置蒸汽消烟设施。
每级燃烧器配置有2支长明灯（2-5级3支长明灯），每支长明灯有HEI和FFG两种点火方式，可实现自动、远程和就地点火。
地面火炬系统是通过控制燃烧器处的泄放气体速度（压降）来保证适宜的火焰形状，并保证火炬气在整个运行范围（0-100%的设计流量）能够达到无烟燃烧。
为保证燃烧器的压力能够一直保持在最佳运行的合适范围内，火炬系统采用特殊的分级运行。
地面火炬研究与应用
地面火炬研究与应用摘要：放空系统作为石油天然气站场的重要安全设施，在站场检修、系统超压或发生事故时需要放空的时候，使站场压力尽快地泄放至安全范围，以防止事故的蔓延、扩大，并为抢修赢得时间，作用十分关键。
因此，确保放空系统的安全性和可靠性至关重要。
基于此，本文结合生产实际，针对某站场放空系统存在的问题进行分析，选择适合的改造方案并实施，解决了放空系统隐患。
关键词：地面火炬；燃烧器；研究；应用；1.研究背景某轻烃储运站是集储存、销售液化石油气为一体的轻烃储运站库，现有球罐10座，其中2000m3球罐2座，400m3球罐8座，总库容7200m3；装车区有装车位5个，装车能力为500t/d；辅助设施区有装车泵6台，冬季装车时补压用压缩机2台。
轻烃储运站放空系统采用放散管直排，放散管DN200，高25m，主要用于日常装车操作和球罐紧急放空。
轻烃储运站站无火炬系统，球罐间防火间距已不满足现行规范《石油化工企业设计防火标准》（GB50160-2008（2018 版））6.3.3要求“对于液化烃球罐，无事故排放至火炬措施的，要求安全间距为 1.0D；有事故排放至火炬措施的，要求安全间距为0.5D”，为满足储罐直接的防火间距的要求，轻烃储运站临时停用了5台储罐，存储能力大地降低。
另外，采用放散管泄放，在泄放时遇到周边火源，容易产生火灾危险，威胁周边居民生命财产安全及轻烃储运站的稳定运行。
2.研究内容（1）改造方案工业火炬系统作为石油化工企业中常见可燃气体安全排放设施，可处理在石油化工装置开停车期间，事故工况及系统不平衡而产生的可燃废气，以免产生环境污染和安全事故。
火炬按照燃烧器离地面高低可分为地面火炬和高架火炬。
从火炬排放气条件、设备布置占地面积和安全可靠性来看，地面火炬和高架火炬均能满足本工程需求。
虽然方案一地面火炬一次性投资较大，但是方案二高架火炬新增用地征地极为困难，且轻烃储运站储存介质主要为液化石油气及轻烃等，紧急泄放时若分液罐分离效果不理想，则会造成火雨的安全隐患，而地面火炬无火雨危害，降低了损失。
碳九芳烃加氢装置地面火炬操作说明
碳九芳燃加氢装置地面火炬操作说明本系统采用自动、就地手动两种操作方式首先接通电源，电源指示灯亮。
第一节自动点火方式首先将控制柜面板上的手动/自动二档开关旋至自动位置。
(1)阀门控制一级燃烧排空管道阀门为常开，二级排空管道由气动开关阀控制，二级设定压力为4Kpa,当排空气体压力大于等于设定压力4Kpa时，自动打开二级气动阀，排空气体压力小于等于设定压力4Kpa时，自动关闭二级气动阀；若发生意外情况排空管道上的气动开关阀没有打开，需操作人员现场手动打开气动开关阀或手动打开气动开关阀对应的旁通，确保放空气体安全排放。
(2)点火控制在有气体排放的情况下，火焰检测没有检测到火焰则自动启动点火程序，点火一个周期为18秒，在一个周期内检测到火焰信号则点火程序停止，如果在一个点火周期内没有检测到火焰信号，则发出报警，控制箱面板上报警指示灯亮，发出报警时需操作人员手动点火，点燃火炬检测到火焰时按下复位按钮报警自动消除。
第二节手动点火方式1.首先将控制柜面板上的长明灯开阀1长明灯开阀2的二档开关旋至开的位置。
手动/自动二档开关旋至手动位置。
排空管道上的气动开关阀同自动点火方式，按下控制柜面板上的点火按钮，点火程序启动，点火周期为18秒，在一个周期内检测到火焰信号则点火程序停止，如果在一个点火周期内没有检测到火焰信号，则发出报警，控制箱面板上报警指示灯亮，发出报警时需操作人员再次按下手动点火按钮，直至点着，点燃火炬检测到火焰时报警自动消除。
2.现场硬手动点火按下一级长明灯按钮，一级电磁阀打开，在按下一级长明灯按钮的状态下按下一级点火按钮点火器点火，点火器被点燃。
按下二级长明灯按钮，二级电磁阀打开，在按下二级长明灯按钮的状态下按下二级点火按钮点火器点火，点火器被点燃。
第三节蒸汽阀有火焰时一级蒸汽阀打开，达到二级排空气动阀打开的条件时，二级气动阀打开，同时二级蒸汽阀也打开，若条件具备，蒸汽阀仍没有打开，则需操作人员现场检查阀门或打开相应的旁通。
大型石化联合装置火炬系统设计要点
大型石化联合装置火炬系统设计要点武登忠【摘要】火炬系统的设计是石油化工联合装置的重要组成部分,关系到联合装置的安全、稳定、长周期运行.本文从设计实际出发,论述火炬系统的设计要点、需要确定的参数以及应注意的问题.【期刊名称】《化工设计》【年(卷),期】2011(021)005【总页数】4页(P10-13)【关键词】石油化工;火炬;设计;要点;火炬能力;辐射强度【作者】武登忠【作者单位】中国寰球工程公司北京 100029【正文语种】中文火炬是大型石油化工联合装置(以下简称联合装置)必备的辅助生产设施，也是安全、环保措施之一。
火炬系统一般由火炬总管、分液罐、水封罐、凝液泵、点火盘、塔架、气封、火炬筒体、火炬头、长明灯、航空警示灯、航空警示标志等组成。
现代化的联合装置一般包括多套生产装置，如某乙烯联合装置包括乙烯装置(含汽油加氢装置)、丁二烯装置、MTBE/丁烯－1装置、聚丙烯装置、线性低密度聚乙烯装置、高密度聚乙烯装置、乙二醇装置、丁辛醇装置、顺丁橡胶装置以及原料罐区、中间产品罐区(含压力罐区)和产品罐区等。
这些装置及罐区在开停车、部分设备检修、正常生产、全厂停电、停循环冷却水、误操作、过度热输入、外部火灾、阀门误关闭、控制阀故障、不凝气的积累、易挥发物料进入高温系统、换热管破裂、化学反应失控等工况下都可能向火炬系统连续或间断排放可燃气体。
排入火炬系统的气体应满足以下要求:(1)必须为可燃性气体，且低热值一般大于8400kJ/Nm3(2000kcal/Nm3)，否则将消耗大量燃料气补燃。
(2)压力应足以克服最大背压进入火炬总管。
由于每个项目的总平面布置图不同，火炬与各装置的距离不同，故应根据全厂外管路径来定。
(3)有些气体不宜排入全厂火炬系统，如排放气体要与火炬系统内的介质发生化学反应、或浓度在爆炸极限范围内、或易聚合对火炬系统管道通过能力有不利影响等，这些气体在装置内处理要比排入全厂火炬系统更经济、更安全。
化工企业火炬原理分析报告
化工企业火炬原理分析报告摘要在化工企业中，火炬是一种常见的设备，用于处理废气和有害气体。
本报告将对火炬的工作原理进行分析，并讨论其优点和局限性。
通过研究火炬的原理，我们可以更好地了解它的适用范围和使用方法，以及如何提高其效率和环保性。
引言火炬是一种常见的废气处理设备，被广泛应用于化工企业和其他工业领域。
其主要功能是将废气中的有害成分燃烧成无害物质，从而达到净化废气的目的。
火炬具有简单、可靠、运行成本低等优点，因此在很多工况下被优先选择。
本报告将对火炬的原理进行详细分析，并探讨其适用范围和未来改进方向。
火炬的工作原理火炬的原理可以简单概括为三个步骤：混合、燃烧和传热。
首先，废气与燃料经过适当的方式混合，形成可燃混合物。
在一些火炬中，燃料可以通过喷嘴喷入燃烧室，与废气进行混合；在其他火炬中，燃料可以通过燃烧室的气旋导入进行混合。
接下来，混合物在燃烧室内点燃。
这一步骤产生的热量引发了混合物的自燃反应，使得有害气体中的主要成分被分解成无害物质。
同时，燃烧过程中产生的高温和高压会促使废气和燃料中的杂质气体进行副反应，提高净化效果。
最后，火焰传递热量到燃烧室的内壁，并通过传导和对流方式传递到火炬设备的其他部分。
这种热量传递可以有效提高火炬的燃烧效率，并减少二次污染物的生成。
火炬的优点和局限性火炬作为一种废气处理设备，具有以下一些优点：1. 简单可靠：火炬的结构相对简单，不需要大量的设备和部件。
这使得其运行可靠性高，维护成本低。
2. 低运行成本：火炬以燃料为能源，相比其他设备，其运行成本相对较低。
3. 应用灵活：火炬可以适用于不同的化学气体排放情况，因此在许多工况下可以使用。
然而，火炬也存在一些局限性和不足之处：1. 燃料消耗：火炬需要燃料作为能源，因此会消耗一定数量的燃料。
随着对环境保护意识的增强，节约能源已成为一个重要的议题。
2. 发热量排放：火焰燃烧过程中产生的大量热量需要传递到燃烧室的内壁才能被有效利用。
地面型火炬沼气火炬系统
一、简解1、污水处理产生的沼气直间排放不但影响环境，而且容易引起危险，我公司设计制造的火炬燃烧系统系统可以完全满作要求。
2、我公司为更有效满足用户要求，始终跟踪国内外最新技术，为用户提供全套系统设计，从系统优化设计入手，选用与之相配套的各种配件，充分发挥产品优良性能和先进技术的结合，体现四方产品优良品质。
避免由于设计的不同，系统之间缺乏统一考虑，造成后期运行、维护和统一管理出现不必要的麻烦，使得系统运行费增大。
我公司在总结以往经验基础上，提出了总体设计的经济合理性原则，以节约投资，提高性能价格比，更好地为客户服务。
3、优秀的专家研究系统和先进的管理经营理念，保证了技术的先进性和可靠性，从产品开发、设计到加工、验收、出厂每一个环节的层层把关，保证了产品质量的安全可靠性。
4、为业主提供的产品将严格遵循国际、国家标准和规范，并按照设计规范的要进行设计、安装、调试、投运。
二、基础技术要求和数据火炬工艺参数说明放空量：0～500立方米/小时；放空温度：40℃；放空气体：沼气（CH4：60～70%；CO2：30～40%）三、火炬系统详细说明本火炬分为地面及高空两种火炬形式，主要包括：火炬管道、控制阀、火炬头、带有内衬耐火材料的钢质燃烧室（地面火炬）、长明灯、点火控制系统、点火装置、防风墙。
（一）火炬头火炬头是整个火炬设施中最关键的设备，对火炬最基本的要求：一是满足生产装置放空量的要求，即能处理生产装置事故状态下紧急放空的放空气量：二是满足环保要求，放空气体燃烧完全，消除放空气体燃烧时所产生的黑烟，同时尽可能地降低火炬头运行时所产生的噪音。
1、设计特点本火炬头为为低噪音无烟燃烧型火炬头，能安全燃烧在各种工况下，燃烧产物负荷环保要求，能耗低，具有机构简单，维护方便，燃烧情况良好等特点。
该技术采用了扩散燃烧技术，实现了蓝焰燃烧，并且可以保证燃烧的安全性，不脱火，不回火。
值得一提是燃烧效果受燃气压力、燃气热值、燃气成分的波动影响不大。
高架和地面火炬设施的特点及相对布置分析
高架和地面火炬设施的特点及相对布置分析徐巧强摘㊀要:火炬设施作为石油化工装置重要的安全措施之一ꎬ文章主要介绍了高架火炬和地面火炬的特点㊁高架火炬之间的相对位置设计㊁高架和地面火炬相对位置设计ꎬ分别从设计㊁安全㊁占地等方面进行分析ꎮ关键词:火炬ꎻ火炬设施ꎻ高架火炬ꎻ地面火炬ꎻ火炬布置一㊁前言近年来ꎬ随着石化企业的炼油规模不断的变大ꎬ整体布置呈现 一体化㊁大型化ꎬ集中化 的趋势ꎬ火炬的排放设计量越来越大ꎬ火炬设施呈现的形式也发生了变化ꎬ有两座高架火炬集中单独布置设计ꎬ也有高架火炬和地面火炬联合布置设计ꎬ而火炬作为全厂安全泄放最后一道安全设施ꎬ文章主要对高架捆绑式火炬的特点及相对布置ꎬ从设计㊁安全㊁占地等方面对火炬进行分析ꎮ二㊁火炬设施类型火炬设施分为高架火炬和地面火炬两种形式ꎮ高架火炬按照结构形式分为自力式火炬㊁拉索式火炬㊁塔架支撑式火炬ꎻ高架火炬按照塔架支撑形式分为可拆式捆绑火炬和一般固定捆绑式火炬ꎮ地面火炬分为封闭式地面火炬和开放式地面火炬ꎮ三㊁高架火炬的设计特点分析高架火炬按照塔架支撑形式分为可拆式捆绑火炬和一般固定捆绑式火炬ꎬ目前国内新建或改建项目中ꎬ大部分采用可拆式捆绑火炬ꎬ其特点如下ꎮ(１)设计时ꎬ火炬布置在塔架的一侧ꎬ安装火炬筒体一侧塔架是垂直的ꎮ(２)火炬筒体和附筒管线(包括各种电缆穿线管)分成若干段ꎬ每节之间均为法兰连接ꎮ(３)火炬筒体的安装和拆卸均可以通过地面的卷扬机系统完成ꎮ(４)安装和拆卸均一般在＋２５米左右的平台上完成ꎮ一般固定捆绑式火炬与可拆式捆绑火炬的最大的区别在于以下几个方面:第一ꎬ缺少可拆系统ꎻ第二ꎬ火炬筒体和塔架的设计及布置不一样ꎬ可拆式火炬筒体沿着塔架单边或者双边布置ꎬ利用筒体的滑块和塔架上的导轨进行固定和扶撑ꎬ固定式火炬在塔架内布置ꎬ利用塔架的内的抱箍或者扶撑杆件进行扶撑ꎮ可拆式捆绑火炬优势在于以下几个方面ꎮ(１)火炬系统在设计时ꎬ可设置系统间跨线ꎬ火炬可以互为备用ꎬ进而实现故障火炬在线检修ꎬ不影响装置的运行ꎮ(２)单独的火炬系统检修不影响其他火炬的投用ꎬ进而不影响其他火炬关联的装置运行ꎮ(３)撬装设计ꎬ安装和检维修方便ꎬ安装和检维修时ꎬ可以通过卷扬机系统进行安装和将火炬卸到地面上ꎬ无需大型吊装设备和高空作业ꎮ在设计安全上ꎬ采用低噪声的火炬头ꎬ火炬产生的噪声小于ＳＨ３００９－２０１３中第９.２.６项(ａ)条和(ｂ)条: 正常操作工况(包括开车㊁停工)时小于或者等于９０ｄＢ和全厂紧急事故最大排放工况时小于或者等于１１５ｄＢ 的值ꎬ火炬高度一定时ꎬ火炬设计的排放量及火炬气组分直接影响地面的热辐射大小ꎬ热辐射的计算依据ＡＰＩＳＴＡＮＤＡＲＤ５２１«Ｐｒｅｓｓｕｒｅ－ｒｅｌｉｅｖｉｎｇａｎｄＤｅｐｒｅｓｓｕｒｉｎｇＳｙｓｔｅｍｓ»规范中相关原则ꎬ采用火炬国际通用设计软件Ｆｌａｒｅｓｉｍ中用Ｍｉｘｅｄ方法ꎬ此方法是混合源模型ꎬ是点源模型和扩散源模型的组合ꎬ火炬的远处和近处更接近真实情况ꎮ当地面热辐射值ɤ１.５８ｋＷ/ｍ２ꎬ操作人员在火炬区域有适当防护可持续进行相关操作ꎬ当地面热辐射值ȡ１.５８ｋＷ/ｍ２ꎬ一般不允许操作人员在火炬区域进行相关操作ꎬ待排放结束后方可进行相关操作ꎮ在占地面积上ꎬ对可能携带可燃液滴的高架火炬ꎬ其火炬的火雨半径为９０米ꎬ结合在事故最大排放时ꎬ地面热辐射值ɤ３.２０ｋＷ/ｍ２的半径一般较大ꎬ所以高架火炬的占地面积较大ꎮ四㊁地面火炬的设计特点分析地面火炬分为封闭式地面火炬和开放式地面火炬ꎮ封闭式地面火炬采用圆柱型封闭式结构ꎬ主要由封闭式地面火炬筒体㊁燃烧器㊁防辐射消音屏㊁分级燃烧系统㊁长明灯及点火系统组成ꎮ封闭式地面火炬是一种无烟㊁低噪声㊁环保型排放气处理设施ꎬ其特点如下ꎮ(１)无光污染ꎮ(２)热辐射小ꎮ(３)低噪声ꎮ(４)蒸汽消耗量小ꎬ可实现无烟燃烧ꎮ(５)占地面积小ꎮ(６)维护方便ꎮ(７)可实现火炬长明灯在线可拆式设计ꎮ(８)运行安全㊁稳定㊁可靠ꎮ开放式地面火炬主要由地面燃烧器㊁金属防辐射围栏㊁排放气集气总管㊁多级分配系统㊁长明灯和点火系统组成ꎬ其特点如下ꎮ(１)因有金属防辐射围栏维护ꎬ光污染小ꎮ(２)热辐射小ꎮ(３)低噪声ꎮ(４)相对高架火炬蒸汽消耗量小ꎬ可压力消烟ꎬ实现无烟燃烧ꎮ(５)因处理火炬气排放量打ꎬ一般要求占地面积较大ꎮ(６)维护方便ꎮ(７)运行安全㊁稳定㊁可靠ꎮ在设计安全上ꎬ因地面火炬燃烧器在燃烧塔和金属防辐射围栏内ꎬ火炬在排放燃烧时ꎬ地面火炬防风墙外和金属防热辐射围栏外的热辐射值均ɤ１.５８ｋＷ/ｍ２ꎬ操作人员在火炬区域有适当防护可持续进行相关操作ꎮ在占地面积上ꎬ对于开放式地面火炬ꎬ因其火炬气设计排放量较大ꎬ火炬分级较多ꎬ燃烧器数量较多ꎬ在火炬燃烧器布置上占地面积较大ꎬ而因封闭式地面火炬单套处理量不宜大于１００ｔ/ｈꎬ其处理量相比于开放式地面火炬非常小ꎬ占地面积较小ꎮ２６１技术与检测Һ㊀五㊁火炬之间布置分析对于高架火炬ꎬ在火炬高度一定时ꎬ高架火炬与高架火炬布置遵循原则:第一ꎬ多个高架火炬布置时ꎬ应符合ＧＢ５０９８４－２０１４«石油化工工厂布置设计规范»中第４.７.３项要求ꎬ即多个火炬塔架时ꎬ宜集中布置在同一个区域ꎬ辐射热不应影响相邻火炬的检修和运行ꎻ第二ꎬ火炬间距对热辐射叠加影响较大ꎬ火炬检修时其塔架顶部平台的允许热辐射不应大于４.７３ｋＷ/ｍ２ꎬ如下图所示ꎬ典型的石化企业两座高架火炬布置在一起时ꎬ火炬在事故最大排放时ꎬ产生的热辐射值为４.７３ｋＷ/ｍ２的等值线满足上述要求ꎮ(不考虑两座火炬事故同时排放)从图１可以看出ꎬ当火炬１事故排放时ꎬ火炬产生的热辐射值在火炬２塔架上部检维修平台是小于４.７３ｋＷ/ｍ２的ꎬ此时火炬２检修操作时ꎬ操作人员在塔架上的防热辐射棚内是安全的ꎻ同样道理ꎬ在火炬２事故排放时ꎬ此时火炬１检修操作时ꎬ操作人员在塔架上的防热辐射棚内是安全的ꎮ对于高架火炬和地面火炬组合布置ꎬ地面火炬按明火设施考虑ꎬ间距符合ＧＢ５０１６０－２００８«石油化工企业设计防火规范»中相关要求即可ꎮ图１㊀火炬１在事故最大排放时的热辐射等值线图２㊀火炬２在事故最大排放时的热辐射等值线六㊁结语综上所述ꎬ火炬在设计初期ꎬ根据火炬气排放参数以及全厂用地具体情况ꎬ选择合适的火炬型式ꎬ以满足装置在事故情况下火炬气排放要求ꎬ如出现多个火炬集中布置时ꎬ各火炬的事故排放产生的辐射热不应影响相邻火炬的检修和运行ꎬ包括但不限于火炬布置㊁道路布置㊁竖向布置等ꎬ根据所选用火炬的规格㊁类型ꎬ结合企业需求等相关情况ꎬ测算火炬的热辐射覆盖半径㊁叠加区㊁安全半径相关参数等ꎻ如分散火炬设施布置ꎬ在综合判断热辐射对周围环境的影响ꎬ从安全环保㊁集约用地和运营维护的角度出发ꎬ都不是更合理的火炬布局方案ꎮ参考文献:[１]中华人民共和国工业和信息化部.ＳＨ３００９－２０１３石油化工可燃性气体排放系统设计规范[Ｍ].北京:中国石化出版社ꎬ２０１４年５月.作者简介:徐巧强ꎬ江苏中圣高科技产业有限公司ꎮ(上接第１６１页)(三)有线电视信息传输问题现象的解决措施有线电视网络传输系统中存在很多缺陷ꎬ其原因也各不相同ꎮ但是ꎬ用户终端可能会反映相应的故障现象ꎮ发生故障后ꎬ系统维护技术人员应根据不同类型的故障采取不同的方法ꎬ根据故障的类型ꎬ故障范围和范围ꎬ找到故障的位置并采用不同的方法解决故障ꎬ保证有线电视网络传输系统的畅通ꎮ三㊁结语综上所述ꎬ有线电视系统作为我国国内广播电视业的重要组成部分ꎬ是我国社会公众信息获取的核心来源ꎬ随着我国国内众多城市已经实现了有线电视网络的全面覆盖并普及了有线电视的使用ꎬ当有线电视网络信息传输系统一旦出现问题ꎬ很大程度上会影响有点电视网络的使用ꎮ因此ꎬ在进行有线电视网络的维护工作时需要技术人员定期组织传输线路的检查维护和记录工作ꎮ除此以外ꎬ技术人员还需要不断提高自身的专业技能ꎬ帮助实现我国有限网络信息传输系统的高效平稳运行ꎮ参考文献:[１]李波.有线电视网络的维护与调试[Ｊ].新闻研究导刊ꎬ２０１８ꎬ９(４):２４６.[２]左自贵.探究有线电视传输网络常见故障及维护管理措施[Ｊ].明日ꎬ２０１８(３５):７６.[３]姚美萍ꎬ魏国栋ꎬ徐彬.关于有线电视光纤传输技术及维护的探讨[Ｊ].环球市场ꎬ２０１８(５):３９４.[４]凌正疆.有线数字电视网络系统的管理和维护[Ｊ].西部广播电视ꎬ２０１８(１７):２５２ꎬ２５４.[５]肖易ꎬ肖兴祥.有线电视网络传输企业采购业务内部控制分析[Ｊ].财务与会计ꎬ２０１８ꎬ５７５(２３):６３－６５.作者简介:邱甲华ꎬ江苏达信电子系统工程有限公司ꎮ３６１。
地面火炬系统在乌石化的应用
2017年11月地面火炬系统在乌石化的应用杨杰张鹏丁泽成(中国石油乌鲁木齐石化分公司炼油厂公用二车间,新疆乌鲁木齐830019)摘要：本文详细介绍了乌石化地面火炬的设计特点以及实际应用情况，对地面火炬的运行可靠性进行分析。
关键词：地面火炬；SKEC （莲花喷嘴）烧嘴；弯曲销泄放阀；设计1地面火炬的设计特点及应用情况地面火炬系统采用JOHN ZINK 公司最新技术，具有高燃烧率、低噪音、长寿命、自控化程度高等特点。
地面火炬实现分级燃烧，当达到一定的压力时第一级打开，如果压力继续增加第二级打开以增大泄放量，第三级原理如同前述。
地面火炬系统由火炬内外设备组成，火炬内部有成排的燃烧器，所有地火炬管线埋在石子中，以避免燃烧过程中的热辐射。
围栏将燃烧器与外部的辅助设备分隔开，考虑到空气流进，金属围栏采用叠放且中空的形式安装，使空气改变方向进入，但仍可屏蔽掉热量。
1.1空气供应供给燃烧器的空气主要来自于围栏上部，空气也可从高架围栏四周及底部进入，燃烧器的分级与间隔足以保证100%无烟燃烧所需的空气。
1.2燃烧器的可靠性地面火炬燃烧器的设计原理与高架火炬的相同，但是在正常操作中，除第一级燃烧器外其余的各级燃烧器并不使用，第一级燃烧器常开用来排放连续废气。
由于大多数燃烧器仅在紧急放空时使用，所以极大地延长了燃烧器的使用寿命。
1.3辐射地面火炬防辐射墙周围的地面建筑所受的辐射很小，在火炬运行中可在外部阀组进行维修工作。
1.4紧急放空时的安全燃烧在每一级的分级控制阀旁都有一条旁路并安装有弯曲销泄放阀以确保装置紧急释放时的放空，在21级的第2第3个燃烧器旁安装有长明灯，使临近的燃烧器可成排的点燃。
2地面火炬的可靠性分析2.1地面火炬的主要部件地面火炬的主要部件包括:燃烧器，长明灯，内传焰点火装置，电打火装置，火焰检测器，防辐射墙，封液罐，水封罐，残液泵，管道系统，控制阀门及辅助设备。
2.2燃烧火嘴的可靠性从国内外地面火炬的运用情况及目前乌石化地面火炬燃烧器的使用情况看，效果较好，具有良好的稳定性。
火炬系统类型及运行失效问题分析
火炬系统类型及运行失效问题分析摘要：为解决石油化工火炬系统建设环节存在的类别选择困难、运行失效问题，规避由此引发的建设及运行效能下降困境，保证火炬安全、可靠、高效运行，文章进行了深入探究。
先简要介绍火炬常见类型，明确绷绳支撑式高架火炬、钢架支撑式高架火炬、自撑式高架火炬、封闭式地面火炬以及开放式地面火炬的不同之处，然后归纳各类型火炬的优缺点，从安全性可靠性方面、适应性方面、环境保护性方面、投资运行方面入手梳理思路和细节，并结合一些已运行项目失效问题进行分析和优化改造，希望能为石油化工火炬项目的建设运行提供借鉴。
关键词：石油化工；火炬系统；类型分析；失效分析及优化改造前言：火炬系统主要用于处理石油化工设备产生的可燃废气、有毒气体等，能够为石油化工的正常生产提供支持，系统类型和设备选择不当很容易出现环保效能、经济效能下降问题。
因此，有必要对石油化工中常见的火炬系统类型进行梳理，以明确不同系统之间的特征优势，理清常见的火炬失效问题和优化改造措施，为火炬系统设计、建造及改造提供指引。
1火炬类型介绍1.1高架火炬高架火炬以高空点火燃烧为主要特征，高架火炬是由自控系统、点火系统，钢结构的一个单纯之直立上升管道组成。
像是烟道，使得火焰在顶端远程自动点火燃烧，远离地面，而不致于伤害到人员和工厂，高空燃烧塔可调整其高度，从最小5M到最高200M。
根据支撑结构的不同，高架火炬又可以细分为如下几类：（1）自撑式高架火炬。
该种高架火炬形式最为常见，塔高通常在60.96～92.04m之间，建造时对结构可靠度要求较高[1]，需要抵御虑风力因素、地震因素等不良因素的影响，因此建造时场地空间要充足，提前配置好各类基础设施，安全高度也要经过精确计算，整体上耗费较大，钢结构材料用量较多。
（2）绷绳支撑式高架火炬。
又被称为拉索火炬，需要借助拉索固定中间的钢结构体系。
拉索的加入降低了钢结构材料耗费量，因此造价相对较低，但建造时要求的场地空间更大，需要满足绷绳力学半径要求，以提高结构的稳定性。
含氢地面火炬设计问题分析
含氢地面火炬设计问题分析作者：谭娜来源：《中国化工贸易·上旬刊》2018年第12期摘要：火炬排放系统是一个本质安全系统，任何工况下都应确保火炬安全排放，综合考虑氢气密度小、爆炸极限范围广，本文针对含氢地面火炬设计问题进行相关层次分析，旨在为相关领域提供参考。
关键词：火炬排放；设计问题1 含氢地面火炬工艺设计注意事项1.1 含氢地面火炬分级合理化设计首先需根据火炬气排放工况进行分析，在火炬气分级设计时需考虑火炬气小流量的处理，防止含氢火炬气小流量存在焖烧现象。
其次，在含氢火炬气分级控制阀选型上应该进行对比，综合氢气物理特点，应避免火炬气排放结束瞬间产生负压而引起回火现象；常规国内设计在分级控制阀上会选用开关蝶阀，由于氢气的特殊性（其层流火焰传播速度一般为1～3m/s），国外火炬厂家在火炬气分级控制阀选型中常用调节阀，具体原因为：调节阀开关速度可以调节，这样可以避免瞬间开关引起负压而导致回火现象。
1.2 含氢火炬回火安全设置为保证火炬本质安全燃烧排放，需加强含氢地面火炬的防回火设置。
首先，在含氢火炬气进入火炬界区后要设置水封罐，利用有效的水封高度来避免由于含氢火炬气小流量或者事故排放结束瞬间引起的负压而导致空气由燃烧器进入管网系统，一般对于含氢火炬气水封高度不宜小于300mm，如图1。
其次，在每级分级管线进入火炬筒体前均需设置补氮管线，对于第一、二级连续排放的火炬气应该设置连续吹扫氮气，对于其余火炬气分级管线应该设置联锁补氮措施，如图2案例流程。
除以上在火炬界区设置防回火设施外，在装置泄放出口务必进行氮气吹扫措施，防止管网在进入火炬界区前由于法兰泄漏而导致空气进入管线，形成爆炸性气体。
1.3 含氢地面火炬长明灯设置要求含氢地面火炬除第一、二级两个连续排放系统每个燃烧器配置一支长明灯外，其它各级排放系统需每级不少于2支长明灯，且长明灯应该保持常燃设计。
2 含氢地面火炬配管注意事项2.1 含氢地面火炬筒体内燃烧器布置要求为了更好的满足地面火炬配风，在筒体内燃烧器布置时，需考虑足够的配风空间，如图3所示。
关于地面火炬和高架火炬的对比研究
关于地面火炬和高架火炬的对比研究作者：张红静来源：《中国石油和化工标准与质量》2013年第02期【摘要】关于地面火炬与高架火炬的对比研究本文主要从其特点着手分析，通过对安全性、对环保的影响、占地因素以及投资成本要求进行比较，做出了详细分析。
【关键词】地面火炬高架火炬对比石化企业的发展越来越快，对技术的要求也越来越高，在引进利用国外先进生产技术的条件下，石化企业向着集中化、规模化的趋势在发展。
火炬系统是事故泄放系统的一个部分，火炬分为地面火炬和高架火炬，石化企业的火炬变化也非常明显，从原来最初的高架火炬到如今地面火炬的同步应用，在修理维护、安全防护和环境保护方面都有了显著进步。
笔者从应用实践角度，对地面火炬和高架火炬在适用性、安全性、环保、投资等方面进行了分析对比。
1 地面火炬与高架火炬概况1.1 地面火炬地面火炬主要由基础、安全防护墙、燃烧器组、防辐射隔热罩、点火系统组成。
面火炬系统可保证气体需要排放时能够及时、安全、可靠地放空燃烧，保证在运行过程中实现低噪音无烟燃烧。
火炬燃烧在燃烧炉内进行，气体放空燃烧火焰完全控制在防辐射隔热罩内，外界看不到火焰，能最大限度的减少热辐射、噪音对工作人员和周围设备的影响。
地面燃烧器采用梅花形多孔结构，这种燃烧器在燃烧炉内均匀分布成各级燃烧组，充分利用周围的空气，形成多级燃烧系统。
这样的设计能够适应不同的排放量大小和排放事故不同情况。
地面火炬的处理量比高架火炬小，不能燃烧有毒气体。
1.2 高架火炬高架火炬是由自控系统、点火系统，钢结构的一个单纯之直立上升管道组成。
像是烟道，使得火焰在顶端远程自动点火燃烧，远离地面，而不致于伤害到人员和工厂，高空燃烧塔可调整其高度，从最小5M到最高200M。
高架火炬的优点主要为使用寿命长，投资小，可以处理较大的量，高空燃烧塔最主要是用在燃烧有毒废气，其建造一定高度以协助然气扩散或用于燃烧火焰之辐射热在地面上需保持在一定之安全范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
含氢地面火炬设计问题分析
火炬排放系统是一个本质安全系统，任何工况下都应确保火炬安全排放，综合考虑氢气密度小、爆炸极限范围广，本文针对含氢地面火炬设计问题进行相关层次分析，旨在为相关领域提供参考。
标签：火炬排放；设计问题
1 含氢地面火炬工艺设计注意事项
1.1 含氢地面火炬分级合理化设计
首先需根据火炬气排放工况进行分析，在火炬气分级设计时需考虑火炬气小流量的处理，防止含氢火炬气小流量存在焖烧现象。
其次，在含氢火炬气分级控制阀选型上应该进行对比，综合氢气物理特点，应避免火炬氣排放结束瞬间产生负压而引起回火现象；常规国内设计在分级控制阀上会选用开关蝶阀，由于氢气的特殊性（其层流火焰传播速度一般为1～3m/s），国外火炬厂家在火炬气分级控制阀选型中常用调节阀，具体原因为：调节阀开关速度可以调节，这样可以避免瞬间开关引起负压而导致回火现象。
1.2 含氢火炬回火安全设置
为保证火炬本质安全燃烧排放，需加强含氢地面火炬的防回火设置。
首先，在含氢火炬气进入火炬界区后要设置水封罐，利用有效的水封高度来避免由于含氢火炬气小流量或者事故排放结束瞬间引起的负压而导致空气由燃烧器进入管网系统，一般对于含氢火炬气水封高度不宜小于300mm，如图1。
其次，在每级分级管线进入火炬筒体前均需设置补氮管线，对于第一、二级连续排放的火炬气应该设置连续吹扫氮气，对于其余火炬气分级管线应该设置联锁补氮措施，如图2案例流程。
除以上在火炬界区设置防回火设施外，在装置泄放出口务必进行氮气吹扫措施，防止管网在进入火炬界区前由于法兰泄漏而导致空气进入管线，形成爆炸性气体。
1.3 含氢地面火炬长明灯设置要求
含氢地面火炬除第一、二级两个连续排放系统每个燃烧器配置一支长明灯外，其它各级排放系统需每级不少于2支长明灯，且长明灯应该保持常燃设计。
2 含氢地面火炬配管注意事项
2.1 含氢地面火炬筒体内燃烧器布置要求
为了更好的满足地面火炬配风，在筒体内燃烧器布置时，需考虑足够的配风空间，如图3所示。
2.2 含氢地面火炬补氮管线配管要求
为避免氮气连续吹扫，压力过大，引起爆破片反向爆破，导致控制室接收到爆破片爆破信号自动联锁火炬气分级控制阀打开；因此，在配管时应注意，氮气管线应该顺火炬气气流方向45度斜接进入火炬气管线，同时应该在补氮管线设置限流孔板，具体配管如图4。
3 总结
火炬系统是全厂开、停工及事故排放时尾气处理的关键环节，本文从工艺流程设计、配管设置两方面进行了系统分析，希望可以为相关含氢地面火炬设计提供有力的参考价值。
