电气符号和电子符号电线电线代表传导电流的导体。
也称为电源线或电线或电线。
连接线表示两根导线的连接。
点表示连接点。
未连接的电线表示两条未连接的电线/导体。
输入总线代表输入或传入数据的总线。
输出总线表示输出或传出数据的总线。
起点或终点表示起点或终点。
总线线路表示连接在一起形成总线线路的许多导体。
开关按钮（常开）当按下按钮时，该开关处于ON 状态，否则处于OFF 状态。
按钮（常闭）该开关最初处于ON 状态。
释放后将进入OFF 状态。
SPST开关单刀单掷简称SPST。
这充当开/关开关。
极定义了它可以连接的电路数量，而投掷定义了极连接的位置数量。
SPDT开关双刀DPDT 开关单刀双掷简称SPDT。
该开关通过调整其位置允许电流在两个方向中的任意一个方向流动。
单掷开关双刀单掷简称DPST。
该开关可以同时驱动两个电路。
双刀双掷是DPDT 的完整形式。
这样可以通过改变位置来连接四个电路。
继电器开关这代表继电器开关。
这可以使用施加到线圈的直流电压来控制交流负载。
消息来源交流电源直流电源恒流源这代表电路中的交流电源。
这代表直流电源。
它将直流电源应用于电路。
该符号代表提供恒定电流的独立电流源。
受控电流源它是一个依赖电流源。
通常取决于其他来源（电压或电流）。
受控电压源它是一个依赖电压源。
通常取决于其他来源（电压或电流）。
单节电池为电路提供电源。
多节电池多个单节电池或单个大节电池的组合。
电压通常较高。
波浪发生器正弦波发生器代表正弦波发生器。
脉冲发生器表示脉冲或方波发生器。
三角波发生器代表三角波发生器。
地面符号地线相当于理论0V，用作零电位参考。
这是完美导电地球的潜力。
信号地测量信号的参考点。
由于电路中的电压降，电路中可能存在多个信号地。
底盘接地它充当用户和电路之间的屏障，防止触电。
固定电阻器是一种阻止电路中电流流动的器件。
这两个符号用来表示固定电阻。
变阻器它是一个两端可变电阻器。
Preset微型可变电阻它是一个微型可变电阻。
电气图形符号(大全)
×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称序号图形符号说明111 控制及信号线路(电力及照明用) 112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头79 列架一般符号80人工交换台、中断台、测量台、业务台等一般符号121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128烟129易爆气体130手动启动。
电气图纸符号大全(实用借鉴)
配电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT配电箱符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC暗敷设在柱内CLC5 暗敷设在墙内WC暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE一，导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT-桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管二，导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷三，灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
电气元件符号大全
电气元件符号大全电气元件符号是电路图中用于表示各种电气元件的图形符号，一般是由标准符号或专业符号组成。
这些符号具有简洁、明了、易于识别等特点，是电气电子工程师进行设计、维修、故障排除和测试的必备工具。
本文将介绍1000个常用的中文电气元件符号。
1. 压电陶瓷2. 电阻3. 电感4. 变压器5. 电容6. 开关7. 减速器8. 伺服电机9. 马达10. 发电机11. 能量电池12. 惯性传感器13. 温度传感器14. 电流传感器15. 摇控开关16. 二极管17. 三极管18. 电晶体管19. 安培计20. 万用表21. 电导仪22. 超声波检测器23. 红外测温仪24. 光电开关25. 光电传感器26. 光电二极管27. 光敏电阻28. 磁性传感器29. 线圈30. 机械开关31. 继电器32. 定时器33. 可编程逻辑控制器34. 变频器35. 光纤传感器36. 炉温控制仪37. 电焊变压器38. 频率计39. 数字多用表40. 手持数字环境测量仪41. 恒温槽42. LED灯43. 应变计44. 杜放电移45. 振动传感器46. 交流伺服控制器47. 直流伺服控制器48. 符合板阻抗49. 单片机50. IGBT51. 显示器52. 电视53. 功率放大器54. 疏水阀55. 电气开关56. 变压器跳闸器57. 振荡器58. 接触式测温仪59. 热电偶60. 吸尘器61. 电动工具62. 聚光灯63. 气氛控制器64. 油位传感器65. 灌压电绝缘测试仪66. 空气质量检测仪67. 信号发生器68. 固态继电器69. 焊机70. 可编程关系器71. 打印机72. 扫描仪73. 电动阀门74. 隔离变压器75. 交流稳压电源76. 直流稳压电源77. 电子天平78. 牛滋安全带79. 安全护目镜80. 电动卷帘门81. 机票试验机82. 球阀83. 突波电压测试仪84. 悬空线测量仪85. 自动控制阀86. 电抗器87. 机床控制器88. 滤波器89. 泵90. 极性转换器91. 信号转换器92. 工频变压器93. 台式电脑94. 笔记本电脑95. 数码相机96. 电动窗帘97. 燃气灶98. 电磁锁99. 锁具100. 防盗报警器 101. 立体印刷机 102. 电瓶车103. 电视墙104. 台式功放105. 无线路由器 106. 电动地漏107. 交流互感器 108. 直流稳压电源 109. 美容仪110. 电磁阀111. 电容填充柜 112. 监控摄像头 113. 镜子114. 壁挂炉115. 电暖器116. 电动升降台 117. 减速箱118. 跑步机119. 吸顶灯120. 银行柜台121. 焊接机器人 122. 产业机器人 123. 物流机器人 124. 电力电缆125. 安全控制器 126. 风机127. 水泵128. 地源热泵129. 空调机组130. 电力变压器 131. 太阳能电池板 132. 液晶显示器 133. 手机134. 平板电视135. 智能门锁136. 医用手套137. 医用口罩138. 医用防护服 139. 医用耳温计 140. 医用呼吸机 141. 垃圾处理设备 142. 汽车发动机 143. 电焊割设备 144. 加热器145. 刮板制冷机146. 直流电源装置 147. 电动模型车148. 雷达测速仪149. 彩扩音机150. 氧气瓶151. 灭火器152. 物联网传感器 153. 自动灯光控制器 154. 触摸屏155. 有线电视机顶盒 156. 无线遥控器157. 电动门窗系统 158. 合成纤维材料 159. 飞机发动机160. 飞机地速测量仪 161. 绝缘电缆162. 电视转换器163. 笔记本电源164. 力传感器165. 电动滑板车166. 无人机167. 充气泵168. 绿色光源169. 电动汽车充电器 170. 职业培训设备172. 咖啡机173. 人体感应器 174. 空气净化器 175. 化学计量仪 176. 电子手表177. 石英钟178. 数码卷尺179. 太阳能热水器 180. 床头灯181. 手机充电器 182. 蓄电池充电器 183. 藤条床184. 安全照明灯 185. 坚果机186. 影音系统187. 固态加热系统 188. 传动系统189. 水力发电机组 190. 电子天气钟 191. 茶水机192. 电能表193. 集成电路194. 手摇破壁机 195. 睡眠感应装置197. 烤面包机198. 眼镜199. 商用洗碗机200. 液压机组以上为常见的电气元件符号中文1000字，这些符号在电气电子领域有广泛应用，而且在不断更新中，我们需要不断学习和掌握这些符号，以更好地应用于电路设计和维修中。

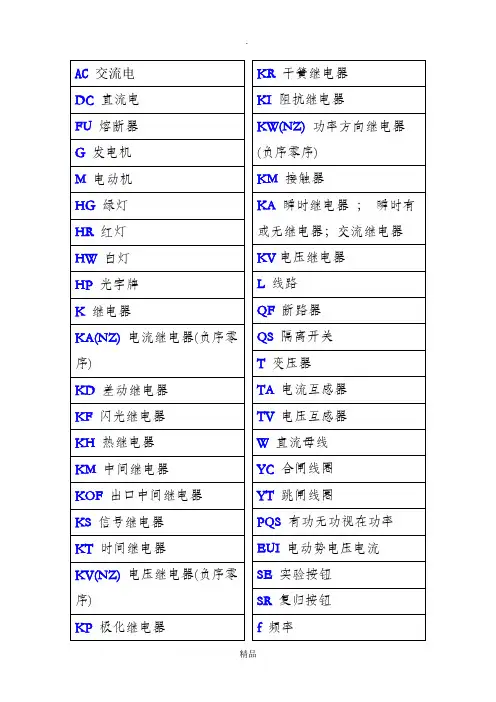

电气符号大全61850
限压保护器件FV
电容器C
电力电容器CE
正转按钮SBF
反转按钮SBR
停止按钮SBS
紧急按钮SBE
试验按钮SBT
复位按钮SR
限位开关SQ
接近开关SQP
手动控制开关SH
时间控制开关SK
液位控制开关SL
湿度控制开关SM
压力控制开关SP
速度控制开关SS
温度控制开关辅助开关ST
电压表切换开关SV
AC交流电
DC直流电
FU熔断器
G发电机
M电动机
HG绿灯
HR红灯
HW白灯
HP光字牌
K继电器
KA(NZ)电流继电器(负序零序)
KD差动继电器
KF闪光继电器
KH热继电器
KM中间继电器
KOF出口中间继电器
KS信号继电器
KT时间继电器
KV(NZ)电压继电器(负序零序)
KP极化继电器
KR干簧继电器
KI阻抗继电器
直流母线WB
插接式(馈电)母线WIB
电力分支线WP
照明分支线WL
应急照明分支线WE
电力干线WPM
照明干线WLM
应急照明干线WEM
滑触线WT
合闸小母线WCL
控制小母线WC
信号小母线WS
闪光小母线WF
事故音响小母线WFS
预报音响小母线WPS
电压小母线WV
事故照明小母线WELM
避雷器F
熔断器FU
快速熔断器FTF
SA转换开关
电流表PA
电压表PV
有功电度表PJ
无功电度表PJR
频率表PF
相位表PPA
最大需量表(负荷监控仪)PM
电气符号大全
应急照明分支线WE
电力干线WPM
照明干线WLM
应急照明干线WEM
滑触线WT
合闸小母线WCL
控制小母线WC
信号小母线WS
闪光小母线WF
事故音响小母线WFS
预报音响小母线WPS
电压小母线WV
事故照明小母线WELM
避雷器F
熔断器FU
快速熔断器FTF
跌落式熔断器FF
限压保护器件FV
电容器C
电力电容器CE
DC直流电
FU熔断器
G发电机
M电动机
HG绿灯
HR红灯
HW白灯
HP光字牌
K继电器
KA(NZ)电流继电器(负序零序)
KD差动继电器
KF闪光继电器
KH热继电器
KM中间继电器
KOF出口中间继电器
KS信号继电器
KT时间继电器
KV(NZ)电压继电器(负序零序)
KP极化继电器
KR干簧继电器
KI阻抗继电器
KW(NZ)功率方向继电器(负序零序)
正转按钮SBF
反转按钮SBR
停止按钮SBS
紧急按钮SBE
试验按钮SBT
复位按钮SR
限位开关SQ
接近开关SQP
手动控制开关SH
时间控制开关SK
液位控制开关SL
湿度控制开关SM
压力控制开关SP
速度控制开关SS
温度控制开关辅助开关ST
电压表切换开关SV
电流表切换开关SA
整流器U
可控硅整流器UR
控制电路有电源的整流器VC
感应线圈电抗器L
励磁线圈LF
消弧线圈LA
滤波电容器LL
电阻器变阻器R
电位器RP
(完整版)电气图形符号大全,推荐文档
×××电器符号大全×××序图形符号说明号1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示接触器(在非动作位置触点断开) 4KM5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关8熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU跌落式熔断器12FF13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB 按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的触点 27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA 自耦变压器40电抗器扼流图41 电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器 星形-三角形连接848三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号序号图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒122电力电缆连接盒电力电缆分线盒123控制和指示设备80人工交换台、中断台、测量台、业务台等一般符号报警启动装置(点式-手动或自动) 124125线型探测器126火灾报警装置127热烟128易爆气体 129手动启动 130GB ／T4728—98～2000新版符号项目种类图形符号说明直流电压可标注在符号右边，系统类型可标注在左边交流频率值或频率范围可标注在符号的右边～50Hz 示例：50Hz～100…60kHz 示例：交流，频率范围100kHz 到600Hz 3/N ～400/230V 50Hz 电压值也可标注在符号右边，相数和中性线数可标注在符号左边示例：交流，三相带中性线，400／230V 50Hz示例：交流，三相，50 Hz ，具有一个直接接地点3/N ～50Hz/TN-S 且中性线与保护导体全部分开的系统(表示三相带中性线过去曾允许用3N ，3+N ，现在规定只能用3／N)+正极性－负极性N 中性(中性线)限定符号电流和电压的种类M 中间线T 型连接在T 型连接符号中增加连接点符号端子和导线的连接导体的双重连接形式2仅在设计认为必要时使用(如果是多重连接，在画图容易产生混淆时，连接的画黑点，不连接的不画黑点)接通的连接片导线和连接器件、插头插座、电缆终端头连接器件电阻器 一般符号(矩形的长宽比约为3：1)电阻器可调电阻器(由电阻器一般符号和可调节性通用符号组成)无源元件电容器电容器，一般符号半导体二极管半导体二极管一般符号晶闸管无指定形式的三极晶体闸流管若没有必要指定控制撮的类型时，本符号用于表示反向阻断三极晶体闸流管PNP 半导体管集电极接管壳的NPN 半导体管半导体管和电子管半导体三极管NPN 型半导体三极管光电二极管具有非对称导电性的光电器件半导体管和电子管光敏、光电子半导体光电池直流电机直流串励电动机三相鼠笼式异步电动机单相鼠笼式有分相绕组引出端的异步电动机电机、变压器及变流器异步电动机三相绕线式异步电动机电机、变压器变压器和电双绕组变压器抗器瞬时电压的极性可以在形式2中表示示例：示出瞬时电压极性的双绕组变压器注入绕组标记端的瞬时电流产生助磁通及变流器三绕组变压器接地，一般符号地，一般符号如果接地的状况或接地目的表达得不够明显，可加补充信息抗干扰接地，无噪声接地常用的其他符号接地、接机壳和等电位保护接地此符号可代替接地一般符号以表示接地连接具有专门的保护功能，例如在故障情况下防止电击的接地动合触点，也称常开触点在许多情况下，也可作为，一般开关符号使用注意，动触点必须偏向左边，且动触点与静触点是断开的动断触点，也称常闭触点注意动、静触点必须偏向右边，且动、静触点在图形符号上是连接的开关、控制和保护装置两个或三个位置的触点先断合后的转换触点注意将该符号与先合后断的转换触点区别开来。
(完整版)电气图纸符号大全
(完整版)电气图纸符号大全配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
电气符号大全(带字母的符号大全)
電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。
矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYP VR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
电气符号图标(完整版)
电气符号图标（完整版）在电气工程领域，符号图标是工程师们进行设计、沟通和交流的重要工具。
它们简化了复杂的电气系统，使得图纸更加直观易懂。
本文档将为您介绍电气符号图标的完整版，帮助您更好地理解和应用这些符号。
一、电源符号电源符号用于表示电路中的电源，包括交流电源、直流电源、电池等。
常见的电源符号有：1. 交流电源符号：表示交流电源，通常由两条波浪线和一个圆圈组成。
2. 直流电源符号：表示直流电源，通常由一条直线和一个圆圈组成。
3. 电池符号：表示电池，通常由两条平行线和两个相对的圆圈组成。
二、开关符号开关符号用于表示电路中的开关，包括单刀开关、双刀开关、按钮开关等。
常见的开关符号有：1. 单刀开关符号：表示单刀开关，通常由一个倒置的“L”形和一条直线组成。
2. 双刀开关符号：表示双刀开关，通常由两个倒置的“L”形和两条直线组成。
3. 按钮开关符号：表示按钮开关，通常由一个圆形和一条直线组成。
连接符号用于表示电路中的连接线，包括导线、电缆、接地线等。
常见的连接符号有：1. 导线符号：表示导线，通常由一条直线组成。
2. 电缆符号：表示电缆，通常由两条平行的直线组成。
3. 接地线符号：表示接地线，通常由一条带有箭头的直线组成。
四、电阻符号电阻符号用于表示电路中的电阻器，包括固定电阻、可变电阻、电位器等。
常见的电阻符号有：1. 固定电阻符号：表示固定电阻，通常由一个矩形和一条直线组成。
2. 可变电阻符号：表示可变电阻，通常由一个矩形、一条直线和一个箭头组成。
3. 电位器符号：表示电位器，通常由一个矩形、两条直线和一个箭头组成。
五、电容符号电容符号用于表示电路中的电容器，包括固定电容、可变电容、电解电容等。
常见的电容符号有：1. 固定电容符号：表示固定电容，通常由两个相对的平行线和一条直线组成。
2. 可变电容符号：表示可变电容，通常由两个相对的平行线、一条直线和一个箭头组成。
3. 电解电容符号：表示电解电容，通常由一个矩形、两条相对的平行线和一条直线组成。
电气图符号大全（必备）电气图符号含义及图例
电气图符号大全（必备）电气图符号含义及图例
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。
网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。
图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF
QS
FU
FF
SB
热
敏自动开关，动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
电气图形符号大全
电气图形符号大全 Jenny was compiled in January 2021×××电器符号大全×××序号图形符号说明1 开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4KM接触器(在非动作位置触点断开) 5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关8熔断器式断路器9QF断路器10QS隔离开关11FU熔断器一般符号12FF跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接84 8三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)序号 图 形 符 号说 明111 控制及信号线路(电力及照明用) 112 原电池或蓄电池 113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地 118 保护接地 119 等电位 120电缆终端头121电力电缆直通接线盒77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号122电力电缆连接盒电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器126火灾报警装置127热128 烟129 易爆气体 130 手动启动。
经典电气图形符号大全
×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号图形符号说明111 控制及信号线路(电力及照明用) 112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A. BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。
电气图形符号大全
电气电子专业电器件符号大全常用电工与电子学图形符号序号符号名称与说明1 —直流注：电压可标注在符号右边，系统类型可标注在左边2 直流注：若上述符号可能引起混乱，也可采用本符号3交流频率或频率范围以及电压的数值应标注在符号的右边，系统类型应标注在符号的左边50Hz 示例1：交流50Hz100~600Hz 示例2：交流频率范围100~600Hz380/220V 3N50Hz示例3：交流，三相带中性线，50Hz，380V（中性线与相线之间为220V）。
3N可用3+ N代替3N 50Hz/TN-S示例4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统4 低频（工频或亚音频）5 中频（音频）6 高频（超音频，载频或射频）7 交直流8 具有交流分量的整流电流注：当需要与稳定直流相区别时使用9 N 中性（中性线）10 M 中间线11 + 正极12 - 负极13 热效应14 电磁效应过电流保护的电磁操作15 电磁执行器操作16 热执行器操作（如热继电器、热过电流保护）17 M 电动机操作18 正脉冲19 负脉冲20 交流脉冲21 正阶跃函数22 负阶跃函数23 锯齿波24 接地一般符号25 无噪声接地（抗干扰接地）26 保护接地27 接机壳或接底板28 等电位29 理想电流源30 理想电压源31 理想回转器32 故障（用以表示假定故障位置）33 闪绕、击穿34 永久磁铁35 动触点注：如滑动触点36 测试点指示示例点，导线上的测试37 交换器一般符号/转换器一般符号注：①若变换方向不明显，可用箭头表示在符号轮廓上38 电机一般符号，符号内的星号必须用下述字母代替C同步交流机G 发电机G8同步发电机M电动机MG拟作为发电机或电动机使用的电机MS同步电动机注：可以加上符号—或∽SM伺服电机TG测速发电机TM力矩电动机IS感应同步器39 M 3~ 三相笼式异步电动机40 M 3~ 三相线绕转子异步电动机41 C 3~ 并励三相同步变速机42TMM 直流力矩电动机步进电机一般符号43G 电机示例：短分路复励直流发电机示出接线端子和电刷44M串励直流电动机45 M 并励直流电动机46 M 1~ 单相笼式有分相扇子的异步电动机47M1~单相交流串励电动机48 M1~~单向同步电动机49 MS1~单向磁滞同步电动机自整角机一般符号符号内的星号必须用下列字母代替：CX 控制式自整角发送机CT控制式自整角变压器TX 力矩式自整角发送机TR 力矩式自整角接收机50 手动开关一般符号51 按钮开关（不闭锁）52 拉拔开关（不闭锁）53 旋钮开关、旋转开关（闭锁）54 位置开关动合触点限制开关动合触点55 位置开关动断触点限制开关动断触点56 热敏自动开关动断触点57 热继电器动断触点58 接触器触点（在非动作位置断开）59 接触器触点（在非动作位置闭合）60 操作器件一般符号注：具有几个绕组的操作器件，可由适当数值的斜线或重复本符号来表示61 缓慢释放（缓放）继电器的线圈62 缓慢吸合（缓吸）继电器的线圈63 缓吸和缓放继电器的线圈64 快速继电器（快吸和快放）的线圈65 对交流不敏感继电器的线圈66 ~ 交流继电器的线圈67 热继电器的驱动器件68 熔断器一般符号69 熔断器式开关70 熔断器式隔离开关71 熔断器式负荷开关72 火花间隙73 双火花间隙74 动合（常开）触点注：本符号也可以用作开关一般符号75 动断（常闭）触点76 先断后合的转换触点77 中间断开的双向触点78 先合后断的转换触点（桥接）79 当操作器件被吸合时延时闭合的动合触点80 有弹性返回的动合触点81 无弹性返回的动合触点82 有弹性返回的动断触点83 左边弹性返回，右边无弹性返回的中间断开的双向触点84 指示仪表的一般符号星号须用有关符号替代，如A代表电流表等85 记录仪表一般符号星号须用有关符号替代，如W 代表功率表等86 V 指示仪表示例：电压表87 A 电流表88 A sinϕ无功电流表89 var 无功功率表90 cosϕ功率因数表91 ϕ相位表92 Hz 频率表93 ↑检流计94 示波器95 n 转速表96 W 记录仪表示例：记录式功率表97 W var 组合式记录功率表和无功功率表98 记录式示波器99 Wh 电度表（瓦特小时计）100 Wh 无功电度表101 灯一般符号信号灯一般符号注：①如果要求指示颜色则在靠近符号处标出下列字母：RD 红、YE 黄、GN 绿、BU蓝、WH白②如要指出灯的类型，则在靠近符号处标出下列字母：Ne氖、Xe氦、Na钠、Hg汞、I碘、IN白炽、EL电发光、ARC弧光、FL荧光、IR红外线、UV紫外线、LED发光二极管102 闪光型信号灯103 电警笛报警器104优选型其它型峰鸣器105 电动器箱106 电喇叭107优选型其它型电铃108 可调压的单向自耦变压器109 绕组间有屏蔽的双绕组单向变压器110 在一个绕组上有中心点抽头的变压器111 耦合可变的变压器112 三相变压器星形—三角形联结113 三相自耦变压器星形连接114 单向自耦变压器115 双绕组变压器注：瞬时电压的极性可以在形式Z中表示示例：示出瞬时电压极性标记的双绕组变压器流入绕组标记端的瞬时电流产生辅助磁通116 三绕组变压器117 自耦变压器118 电抗器扼流圈119 优选型其它型电阻器一般符号120 可变电阻器可调电阻器121 U 压敏电阻器、变阻器注：U可以用V代替122 滑线式变阻器123 带滑动触点和断开位置的电阻器124 滑动触点电位器125优选型其它型电容器一般符号注：如果必须分辨同一电容器的电极时，弧形的极板表示：①在圈定的纸介质和陶瓷介质电容器中表示外电极②在可调和可变的电容器中表示动片电极③在穿心电容器中表示纸电位电极126优选型其它型极性电容器127优选型其它型可变电容器可调电容器128优选型其它型微调电容器129 电感器线圈绕组扼流圈130 半导体二极度管一般符号131 发光二极管一般符号132Q 利用室温效应的二极管Q可用t代替133 用作电容性器件的二极管（变容二极管）134 隧道二极管135 单向击穿二极管电压调整二极管江崎二极管136 双向击穿二极管137 反向二极管（单隧道二极管）138 双向二极管交流开关二极管139 三极晶体闸流管注：当没有必要规定控制极的类型时，这个符号用于表示反向阻断三极晶体闸流管140 反向阻断三极晶体闸流管N型控制极（阳极侧受控）141 反向阻断三极晶体闸流管P型控制极（阴极侧受控）142 可关断三极晶体闸流管，末规定控制极143 可关断三极晶体闸流管N型控制极（阳极侧受控）144 可关断三极晶体闸流管P型控制极（阴极侧受控）145 反向阻断四极晶体闸流管146 双向三极晶体闸流管三端双向晶体闸流管147 反向导通三极晶体闸流管，末规定控制极148 反向导通三极晶体闸流管，N型控制极（阳极侧受控）149 反向导通三极晶体闸流管，P型控制极（阴极侧受控）150 光控晶体闸流管151 PNP型半导体管152 NPN型半导体管，集电极接管壳153 NPN型雪崩半导体管154 具P型基极单结型半导体管155 具有N型基极单结型半导体管156 N型沟道结型场效应半导体管注：栅极与源极引线应绘在一直线上157 P型沟道结型场效应半导体管158 增强型、单栅、P沟道和衬底无引出线绝缘相场效应半导体管159 增强型、单栅、N沟道和衬底无引出线绝缘相场效应半导体管160 增强型、单栅、P沟道和衬底有引出线绝缘相场效应半导体管161 增强型、单栅、N沟道和衬底与源极在内部连接绝缘相场效应半导体管162 耗尽型、单栅、N沟道和衬底无引出线的栅场效应半导体管163 耗尽型、单栅、P沟道和衬底无引出线的栅场效应半导体管164 耗尽型、单栅、N沟道和衬底有引出线的栅场效注：在多栅的情况下，主栅极与源极的引线应在一条直线上165 光敏电阻具有对称导电性的光电器件166 光电二极管具有非对称导电性的光电器件167 光电池168 光电半导体管（示出PNP型）169 原电池或蓄电池170 原电池组或蓄电池组171 ≥1 “或”单元，通用符号只有一个或一个以上的输入呈现“1”状态，输出才呈现“1”状态注：如果不会引起意义混淆，“≥1”可以用“1”代替172 & “与”单元，通用符号只有所有输入呈现“1”状态，输出才呈现“1”状态173 ≥m 逻辑门槛单元，通用符号只有呈现“1”状态输入的数目等于或大于限定符号中用m表示的数值，输出才呈现“1”状态注：①m总是小于输出端的数目②具有m―1的单元就是上述“或”单元174 =m 等于m单元，通用符号只有呈现“1”状态输入的数目等于限定符号中以m 表示的数值，输出才呈现“1”状态注：①m总是小于输出端的数目②m―1的2输入单元就是通常所说的“异或”单元175 >=/2 多数单元，通用符号只有多数输入呈现“1”状态，输出才呈现“1”状态176 逻辑恒等单元，通用符号只有所有输入呈现相同的状态，输出才呈现“1”状态177 2k+1 奇数单元（奇数校验单元）模z加单元，通用符号只有呈现“1”状态的输入数目为（1、3、5等），输出才呈现“1”状态178 2k 偶数单元，（偶数校验单元）通用符号只有呈现“1”状态的输入数目为偶数（0、2、4等），输出就呈现“1”状态179 =1 异或单元，只有两个输入之一呈现“1”状态，输出才呈现“1”状态180 - 1 输出无专门放大的缓冲单元只有输入呈现“1”状态，输出才呈现“1”状态181 1 非门反相器（在用逻辑非符号表示器件的情况下）只有输入呈现外部“1”状态，输出才呈现外部“0”状态182 1 反相器（在用逻辑极性符号表示器件的情况下），只有输入呈现H电平，输出才呈现L电平183& 12I3 I2 & 3输入与非门例如：CTCT1010（国外对应号 SN7410）的一部分184 4 63 5 ≥1 3输入与非门例如：CTCT1027（国外对应号 SN7427）的一部分185 11& 1213 2输入与非门（具有斯密特触发器）例如：CTCT1132（国外对应号 SN74132）的一部分只有加到每一个输入的外部电平达到其门槛值V 1时，输出才呈现其内部“1”状态， 输出维持其内部“1”状态，直到加在两输入端外部电平有一个达到它的门槛值V2为止注：本符号不等效于11& 12 13186X/Y X/Y 编码器 / 代码转换器 通用符号 注：X 和Y 可分别用表示输入和输出信号代码的适当符号代替187Σ加法器，通用符号188X/Y P-Q减法器，通用符号189乘法器，通用符号190CO Σ半加器191ΣCI CO 一位全加器 注：简单的一位全加器可用奇数单元（模2加单元）和逻辑门槛单元另行描述。
44种 电气符号
44种电气符号
电气符号包括但不限于以下44种：
1.基本文字符号：C（电容器）、EH（发热器件）、EL（照明电）、EV（空气调节器）、FA（带瞬时动作的限流保护器件）、FU（熔断器）、FV（限压保护器件）、GS（同步发电机）、GA（异步发电机）、FR（带延时动作的限流保护器件）、GB（蓄电池）、HA（报警器）、HL（指示灯）。
2.辅助文字符号：A（电流、模拟）、AC（交流）、AUT（自动）、ACC（加速）、ADD（附加）、ADJ （可调）、AUX（辅助）、ASY（异步）。
3.常用电气元件图形符号：电流继电器KJ2、电压继电器KV、时间继电器KT、功率继电器KP、差动继电器KD、信号继电器KS、信号冲击继电器KAI、热继电器KR、阻抗继电器KI、温度继电器KTP、瓦斯继电器KG、合闸继电器KCR或KON、跳闸继电器KTR等。
100种电气图形符号大全
100种电气图形符号大全（包括隔离开关、熔断器式负荷开关等电气图形符号）开关多级开关一般符号单线表示多级开关一般符号多线表示KM接触器负荷开关号QF隔离开关QS熔断器一般符号FU跌落式熔断器FF熔断器式开关熔断器式隔离开关熔断器式负荷开关当操作器件被吸合时延时闭合的动合触点当操作器件被释放时延时闭合的动合触点当操作器件被释放时延时闭合的动断触点电气图用图形符号当操作器件被吸合时延时闭合的动断触点SB旋钮开关、旋转开关热敏开关，动合触点注热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点具有热元件的气体放电管荧光灯起动器动合注当操作器件被吸合或释放时，暂时闭合的过渡动合触点插头插头和插座接通的连接片换接片双绕组变压器三绕组变压器自耦变压器TA具有有载分接开关的三相三绕组变压器，有中性点引出线的星形三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接操作器件一般符号具有两个绕组的操作器件组合表示法气体继电器自动重闭合器件电阻器一般符号可变电阻器可调电阻器预调电位器电容器一般符号可变电容器可调电容器指示仪表PV 电压表PA 电流表无功电流表电气图形符号最大需量指示器PR 无功功率表PWPF 频率表温度计、高温计转速表安培小时计PJPJR带发送器电能表由电能表操纵的遥测仪表列架一般符号控制及信号线路原电池或蓄电池原电池组或蓄电池组带抽头的原电池组或蓄电池组接地一般符号无噪声接地保护接地等电位电缆终端头电力电缆直通接线盒控制和指示设备报警启动装置线型探测器火灾报警装置烟易爆气体。
电气常用符号大全
电气常用符号大全
电气常用符号大全有：L：火线（红色导线）
N：零线（蓝色导线）
PE：地线（黄绿双色导线）
很多220V的电气或用电器都会标注L和N，这两个点就是电源的接点，另外开关和插座上也会有标注。
交流（AC）
直流（DC）
这两个符号对应常见的两种电源，用电器接线时一定要注意区分是接交流电还是直流电，另外万用表测量电压和电流时，也要注意区分交流和直流。
常开：NO
常闭：NC
很多电气元件上都有这两个标注，NO对应常开触点，NC对应常闭触点。
比如：中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等，电气自动化控制电路其实就是若干个NO和NC组成的混合电路。
隔离开关：QS
断路器：QF
两种常见的通断开关，起到分配电能，控制线路通断的作用。
隔离开关只有隔离作用，而断路器对线路和用电器有保护作用。
熔断器：FU
热过载继电器：FR
两种常见的过载保护电气元件，熔断器就是我们常说的保险丝，而热过载继电器是防止电机过载的常用电气。
电动机：M
发电机：G
这是两大类，一个属于供电设备，一个属于常见负载。
按钮开关：SB
转换开关：SA
两类常见的控制开关，包含多种样式。
正转：FWD
反转：REV
这两个符号常用来表示电动机转动的方向，一个对应正转，一个对应反转。
正极：VCC
负极：GND。
电气符号大全完整版
电气符号大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电气符号大全电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
2、电气图形符号分类：电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。
电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。
电气无源元件图形符号包括：电阻器，电感器，电容器等。
半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。
电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4KM 接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关89QF断路器10QS隔离开关11FU 熔断器一般符号12FF跌落式熔断器13熔断器式开关14熔断器式隔离开关20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB 按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关，动合触点限制开关，动合触点24位置开关，动断触点限制开关，动断触点25热敏开关，动合触点注:θ可用动作温度代替26热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t 代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73PJ 电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这些电气符号、我找了很久了。
因为这个导致我很多工程的图纸看不懂，今天无意中在一个工程师哪里得到了
很全面。
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内wallconcealedlayingknsi:l]隐蔽的leii]
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
HSM8-63C/3P
DTQ30-32/2P这两个应该是两种塑壳断路器的型号，
HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关
其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32??2*0.5,3*0.75,4*4,------37*1.5mm
铠装控制电缆；KVV22,KVV32,KVVR22??2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22
2*0.5,3*0.75,4*4,------37*1.5mm
铠装阻燃屏蔽控制电缆;
ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23??5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径
铠装充油通信电缆;HYAT22,HYAT23,NYAT53??5对,10对------800对
0.4-0.5-0.6-0.7-0.8-0.9线径
铠装阻燃通信电缆;
ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53
5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径
矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32
5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径
铠装计算机电缆；
DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22
DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22
1*2*0.75??2*2*1.0??3*2*1.5??------30*2*1.5mm
铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23
PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32
4芯-6芯-8芯-9芯------6
型号含义：
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套
B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温
P－编织屏蔽P2－铜带屏蔽P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：SYV75-5-1(A、B、C）
S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编
75：75欧姆5：线径为5MM1：代表单芯
SYWV75-5-1
S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套
75：75欧姆5：线缆外径为5MM1：代表单芯
例如：RVVP2*32/0.2RVV2*1.0BVR
R:软线VV:双层护套线P屏蔽
2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM
ZR-RVS2*24/0.12
ZR:阻燃R:软线S:双绞线
2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM
型号、名称
RV铜芯氯乙烯绝缘连接电缆（电线）
AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB铜芯聚氯乙烯平型连接电线
RVS铜芯聚氯乙烯绞型连接电线
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，
如：4*(1*185)+1*950.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，
如：4**185+1*950.6/1KV
③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T。
