动力配电箱负荷计算
pe值算法=公式定理

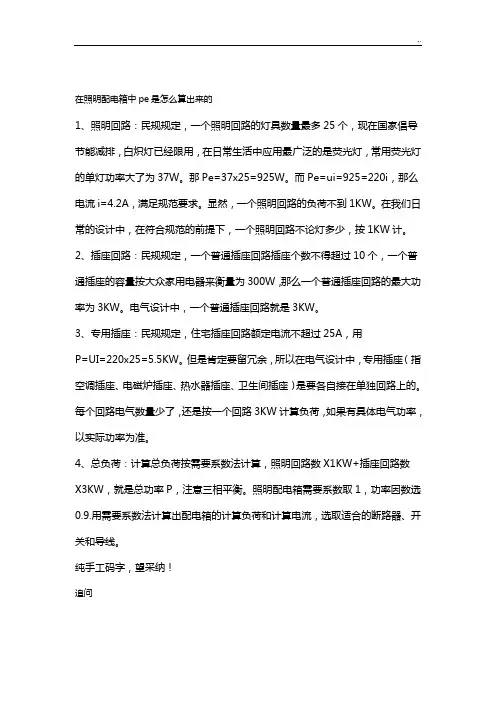

在照明配电箱中pe是怎么算出来的1、照明回路：民规规定，一个照明回路的灯具数量最多25个，现在国家倡导节能减排，白炽灯已经限用，在日常生活中应用最广泛的是荧光灯，常用荧光灯的单灯功率大了为37W。
那Pe=37x25=925W。
而Pe=ui=925=220i，那么电流i=4.2A，满足规范要求。
显然，一个照明回路的负荷不到1KW。
在我们日常的设计中，在符合规范的前提下，一个照明回路不论灯多少，按1KW计。
2、插座回路：民规规定，一个普通插座回路插座个数不得超过10个，一个普通插座的容量按大众家用电器来衡量为300W，那么一个普通插座回路的最大功率为3KW。
电气设计中，一个普通插座回路就是3KW。
3、专用插座：民规规定，住宅插座回路额定电流不超过25A，用P=UI=220x25=5.5KW。
但是肯定要留冗余，所以在电气设计中，专用插座（指空调插座、电磁炉插座、热水器插座、卫生间插座）是要各自接在单独回路上的。
每个回路电气数量少了，还是按一个回路3KW计算负荷，如果有具体电气功率，以实际功率为准。
4、总负荷：计算总负荷按需要系数法计算，照明回路数X1KW+插座回路数X3KW，就是总功率P，注意三相平衡。
照明配电箱需要系数取1，功率因数选0.9.用需要系数法计算出配电箱的计算负荷和计算电流，选取适合的断路器、开关和导线。
纯手工码字，望采纳！追问前辈您好,我问了别人,说配电箱的Pe根据户型和面积确定,是这样么,这样的话,那么断路器和导线是根据经验选取的么,还是另外计算回路上的负荷,我拿到的图纸如果按照每个插座回路3Kw照明1Kw计算会比图纸上配电箱标的大一些,备用回路需要计算么回答备用回路需要估算的，必免以后加接电气设备时换电气元件。
在电气设计中，如果只是针对住宅的话，目前都是按经验来的。
每户的户箱都是按6KW来计算负荷容量的。
如果按面积估算负荷容量的话，建议住宅的话按38VA/m2,商业的话按127VA/m2.这是最常用的，经过实践真理检验过的数据。
配电箱柜负荷计算
配电箱柜负荷计算
配电箱与柜是配电系统中的重要结构件，其调度灵活性、运行安全性及故障发现及排除能力是负责运行电气设备的一项技能。
计算配电箱或柜的负荷，是要根据其拥有的电气设备的负载需求将其进行分配，从而综合考虑其密度和分配的情况，以计算出需要的负荷。
首先，需要了解配电柜中的电气设备的负载情况，包括其总负荷、每极的负荷和极数，以及准备的各种保护和分控装置的数量和类型。
其次，要分析各种保护装置的配置，看看它们是否能够满足当前负荷的要求；另外，也要注意符合电网协议中的要求，确保电气设备的安全运行。
确定负荷需求之后，应当根据电气设备的类型和规格，以及每个极的尺寸，计算出最大负荷的分布状况，计算出柜中有多少个极才能满足此最大负荷。
在此基础上，将柜中的每个极进行实际分配，并将保护装置分控装置安装至合适的极上，以保证每个极上的负荷不超过保护装置和分控装置的额定最大负载值。
计算完毕后，应当进行柜或箱的检查，看看是否有极可以再次分配，查看保护装置是否合理安装，检查柜内的电线是否接线正确，以及柜的外壳是否完好，等等。
10KV供配电系统负荷计算方法分析
10KV供配电系统负荷计算方法分析【摘要】供配电系统负荷计算是系统设计过程中的一项重要内容，对电力系统设备的选择以及安全运行有决定性作用。
电力负荷的计算有不同的方法，本文主要就10KV供配电系统电力负荷计算的意义以及几种不同的计算方法进行分析。
【关键词】10KV供配电电力负荷计算方法分析根据我国《实用供配电技术手册》中的介绍，电力负荷根据其重要级别以及中断造成影响的恶劣程度分为三级，分别为一级负荷、二级负荷和三级负荷。
电力负荷的计算可以为电力系统设备的选择以及线路的布置提供依据，能够确保电力系统设备安全运行，保证电力供应的正常运转，服务人民生活以及国家经济建设。
通常对10KV供配电系统进行负荷计算时，都要涉及对供配电线路上电气设备的用电负荷计算以及包含电气设备的用户组的负荷计算。
1 电力负荷的分级通常依据电力负荷对人民生活以及工厂生产的重要性来将电力负荷分为三个级别，具体如下：一级负荷：最高级别负荷，定义依据为该负荷的中断将造成人员伤亡，另外还会对国家的政治、经济造成重大损失，影响具有重要政治意义与经济意义的关键性单位的正常工作，例如交通枢纽、通信枢纽等。
在供电要求中强调保持持续不间断供电的负荷，假如中断将发生中毒、爆炸等严重事故时。
二级负荷：次一级别负荷，定义依据为该负荷的中断将造成较大的经济、政治损失，比如产品报废、影响较重要单位的连续运转，或者引起人员较多的场所秩序混乱的情况。
三级负荷：其余不包含在一级负荷以及二级负荷情况之内的负荷种类。
电力负荷的分级有利于供配电管理单位针对不同级别负荷确定不同的供配电方案以及电气设备保护方案，确保重点场所、重点设备以及重点科研、外交、经济等单位的顺利运行。
2 10KV供配电系统电力负荷计算方法10KV供配电系统电力负荷的计算单元为系统内电气设备的电力负荷计算，然后依次上升为电气设备组负荷计算、整体系统负荷计算，对于三相电气设备组的电力负荷计算通常有需要系数法、二项式法，系统整体负荷计算的方法有逐级计算法、需要系数法、单位产品耗电量法、负荷密度法、单位用电指标法等方法。
配电回路的负荷计算及相关设备选择
配电回路的负荷计算及相关设备选择负荷计算的方法有需要系数法、利用系数法及二项式等几种。
本设计采用需要系数法确定。
在确定了每根导线上的计算电流后,选择导线和低压断路器。
导线按照发热条件进行选择，在选定后要进行机械强度的校验。
在选择断路器时，其额定电压不低于保护线路额定电压，断路器的额定电流不小于它所安装的脱扣器的额定电流。
下面以某层为例进行负荷计算并根据计算结果进行导线和低压断路器的选择。
{线路编号或用途符号-导线型号-导线根数×导线截面-保护管管径-线路敷设方式和敷设部位}上图为某层配电箱系统图，共十七个回路，其中有两个备用回路，各回路功率如系统图中所示。
每个回路的导线都选择聚氯乙烯绝缘铜芯的导线，即BV型的导线。
一、楼层配电箱各出线回路中所用的导线，断路器选择。
两者的确定主要由各回路的计算电流来确定。
先将断路器的各出线回路分为照明、插座、风机盘管和新风机组四类，每类分别进行负荷计算和设备选择。
取每类中功率较大的一条回路去计算它的电流，如果所选的导线和断路器适合这条回路，那么也必将适合比它功率小的回路。
1、取照明回路中功率较大的一条回路，其功率是1.35kW （计算荧光灯回路功率时，注意每个荧光灯的功率+镇流器的功率损耗为其原来的10%才是每个荧光灯具的总功率），=0.9，计算其电流：= = =①导线的选取：按允许载流量条件去选择导线的截面，既>式中:导线或电缆长期允许的工作电流，10A（工业与民用配电设计手册P507）：线路的计算电流，6.8A。
导线或电缆的允许载流量与环境的温度有关，本设计选取温度为30 时的载流量，根据计算电流初选BV型的导线，为聚氯乙烯绝缘。
导线截面为2.5mm ，在30 时其载流量为10A，> ，满足要求。
敷设方式选择为穿硬聚氯乙烯管敷设，并暗敷在墙内，沿屋面或顶板敷设。
校验机械强度：按室内照明用灯头引下线来考虑，铜芯线的芯线较小截面积为 1.0mm ，因此以上所选的导线满足机械强度要求。
《供配电负荷计算及无功补偿》试题与答案
《供配电负荷计算及⽆功补偿》试题与答案《负荷计算及⽆功补偿》课后习题⼀、单选题1. 车间某三相配电系统中，每相均接⼊⼀盏交流 220V 2kW碘钨灯，同时在A相和B相间接⼊⼀个交流380V 、2kW的全阻性负载，清计算等效三相负荷，下列哪-项数值是正确的?(A) 5kW (B) 6kW (C) 9kW (D) 10kW答案: 【 C 】解答过程:依据《⼯业与民⽤供配电设计⼿册)) (第四版) P20 ，P21 。
⾸先将相间负荷转为相负荷。
由题中全阻性负载可知功率因数为1，查表1.6-1，则: Pu = Puv . p(UV)U+ Pwu . p(WU)U = 2×0.5 = lkWPv = Puv . p(UV)U + Pvw . p(VW)V= 2×0.5 = lkWPw = Pvw . p(VW)W + Pwu . p(WU)W= 0kW其次将各相负荷分别相加，取最⼤相负荷的 3倍作为等效三相负荷。
则: (2 +1)×3 = 9kW2. 假设某车间变电所设置⼀台10/0.4kV、630kV A变压器。
其空载有功损耗1.5kW、满载有功损耗6.8kW。
0.4kV侧计算视在功率为520kV A ，功率因数为0.95，问变电所10kV侧计算⽆功功率为那项?(A) 183k var(B) 185.6k var(C) 198k var(D) 188.24k var答案:【D 】解答过程:依据《⼯业与民⽤供配电设计⼿册》(第四版) P30 式(1.10-6) 。
0.4kV 侧计算⽆功功率: Q0.4 = Sc× sinψ= 520×0.312= 162.24kvar变压器⽆功功率损耗: △Q T=0.05Sc=0.05×520=26kvar10kV 侧计算有功功率:Q10 = Q0.4 +△Q T = 162.24 + 26= 188.24kvar解析：本题给出的空载有功损耗1.5kW、满载有功损耗6.8kW是⼲扰项，题中未给出空载⽆功损耗、满载⽆功损耗，则可⽤概略计算公式计算。
配电柜负荷计算范文
配电柜负荷计算范文
一、配电柜负荷计算前的准备工作
1、根据设计需求，确定总负荷计算组件，如电力线路总负荷，低压
配电系统负荷，以及太阳能发电系统的负荷，并准备相关数据，如配电系
统的最小负荷，每个机组的最大负荷，太阳能发电系统的最大发电能力等。
2、计算总负荷，总负荷应该等于配电系统（不加太阳能发电系统）
的最小负荷和太阳能发电系统的最大发电量之和，即总负荷=最小负荷+最
大发电量。
3、承载配电柜的额定容量，由于配电柜的安装空间有限，在设计时，应考虑承载配电柜的最大额定容量，如3kw，10kw，50kw，100kw，更大
的容量可能需要另外设计，以适应负荷计算需求。
二、配电柜负荷计算
1、根据负荷计算组件，计算各个机组的最大负荷，如六角箱机组的
最大负荷和太阳能发电机组的最大发电量之和，即配电系统最大负荷。
2、根据负荷计算结果，确定配电柜的额定功率，需要考虑配电柜的
安装空间，如最大额定容量为3kw，5kw，10kw等，根据额定容量，选择
合适的配电柜。
3、根据负荷计算结果，按照设备及其电压等级，确定配电柜的设备
及其型号。
临时用电负荷计算书
临时用电负荷计算书一、三级箱选择：1、塔吊三级箱Pe=40KW COSΦ=0.8 JC=25%Pj1=2Pe JC=2×40×0.25 =40KWPj1×1000 40×1000Ij1= 3 ×380×COSΦ= 3 ×380×0.8 =76A选用隔离开关HK-160A/3P 漏电开关DZ20LE-160A/4P（动作时间=0.1S，动作电流=30mA）VV22-4×35+1×16mm2电缆。
2、拖泵三级箱Pe=75KW COSΦ=0.8Pj2=Pe =75KWPj×1000 75×1000Ij2= 3 ×380×COSΦ= 3 ×380×0.8 =142A选用隔离开关HK-200A/3P 漏电开关DZ20LE-200A/4P（动作时间=0.1S，动作电流=30mA）VV22-4×95+1×50mm2电缆。
3、卷扬机三级箱Pe=11.5KW COSΦ=0.87Pj4=Pe =11.5KWPj×1000 11.5×1000Ij4= 3 ×380×COSΦ= 3 ×380×0.87 =20A选用隔离开关HK-30A/3P 漏电开关DZ47LE-32A/3P（动作时间=0.1S，动作电流=30mA）YC-5×6 mm2电缆。
4、弯曲机三级箱Pe=3KW COSΦ=0.7Pj5=Pe =3KWPj×1000 3×1000Ij5= 3 ×380×COSΦ= 3 ×380×0.7 =9A选用隔离开关HK-30A/3P 漏电开关DZ47LE-32A/3P（动作时间=0.1S，动作电流=30mA）YC-5×4 mm2电缆。
配电箱负荷计算
回路编号 N1 N2 N3 N4 N5 N6 N7 N8 N9 合计 负荷统计 P(kw) 1.00 1.00 1.50 1.00 1.00 3.00 3.00 0.20 1.00 15.0 相 序 L1 L2 L3 L1 L1 L2 L1 L2 L2 L123 额定容量 Pe(kw) 1.00 1.00 1.50 1.00 1.00 3.00 3.00 0.20 1.00 15.0 需要系数 kx 1 1 1 1 1 1 1 1 1 1 计算容量 功率因数 Pj(kw) cosφ 1.00 0.8 1.00 0.8 1.50 0.8 1.00 0.8 1.00 0.8 3.00 0.8 3.00 0.8 0.20 0.8 1.00 0.8 15.0 0.8 计算电流 整定电流 导线截面1.25Iz 开关选型 Ijs(A) Iz=1.1Ijs(A) LXDB38-63/2C 10A BV-2*2.5 5.68 6.25 LXDB38-63/2C 10A BV-2*2.5 5.68 6.25 LXDB38-63/2C 16A BV-2*2.5 8.52 9.38 LXDB38LE-63/2C 16A BV-3*2.5 5.68 6.25 LXDB38LE-63/2C 16A BV-3*2.5 5.68 6.25 LXDB38LE-63/2C 20A BV-3*4 17.05 18.75 LXDB38LE-63/2C 20A BV-3*4 17.05 18.75 LXDB38-63/2C 6A BV-2*2.5 1.14 1.25 LXDB38-63/2C 10A 5.68 6.25 28.49 31.34 LXDB38-63/3C 32A BV-5*10
负荷统计、计算、开关及线缆选择表AL1-4（AL1-5）箱
配电箱负荷计算的简便方法
配电箱负荷计算：
1、出线全是三相的时候：全部三相直接相加得到设备容量Pe，
然后再乘以需要系数Kx，得到计算负荷Pjs，再用三相计算电流公式，计算出电流Ijs，查载流量表，最后选用电线型号
2、出线全是同一单相的时候：全部单相直接相加得到设备容量
Pe，然后再乘以需要系数Kx，得到计算负荷Pjs，再用单相计算电流公式，计算出电流Ijs，查载流量表，最后选用电线型号
3、如果出线有单相和三相时，或者仅是不同的单相时（没有三
相）：
先判断全部单相之和是否大于三相之和的15％，（全部单相之和就是把全部的L1＋L2＋L3）
1）小于时，配电箱设备容量＝全部单相之和＋三相之和，得到设备容量后重复1、步骤
2）○1大于等于时，配电箱设备容量＝等效三相＋三相之和
找出最大单相，然后这个数的3倍得到的就是全部单相的用电了，称为等效三相
具体作法：把各个单相分别相加，（即单相L1的数值相加，单相L2的数值相加，单相L3的数值相加），看看是哪相的最大，假设是L1相最大为P1，那么3×P1得到的数值就是等效三相了○2得到设备容量后重复1、步骤，可以计算出。
配电箱负荷计算
配电箱负荷计算：
1、出线全是三相的时候：全部三相直接相加得到设备容
量Pe，然后再乘以需要系数Kx，得到计算负荷Pjs，再用三相计算电流公式，计算出电流Ijs，查载流量表，最后选用电线型号
2、出线全是同一单相的时候：全部单相直接相加得到设
备容量Pe，然后再乘以需要系数Kx，得到计算负荷Pjs，再用单相计算电流公式，计算出电流Ijs，查载流量表，最后选用电线型号
3、如果出线有单相和三相时，或者仅是不同的单相时（没
有三相）：
先判断全部单相之和是否大于三相之和的15％，（全部单相之和就是把全部的L1＋L2＋L3）
1）小于时，配电箱设备容量＝全部单相之和＋三相之和，得到设备容量后重复1、步骤
2）○1大于等于时，配电箱设备容量＝等效三相＋三相之和
找出最大单相，然后这个数的3倍得到的就是全部单相的用电量了，称为等效三相
具体作法：把各个单相分别相加，（即单相L1的数值相加，单相L2的数值相加，单相L3的数值相加），看看是哪相的最大，假设是L1相最大为P1，那么3×P1得到的数值就是等效三相了
○2得到设备容量后重复1、步骤，可以计算出。
配电箱价格估算公式
配电箱价格估算公式
配电箱的价格估算涉及到多个因素，包括配电箱的类型、规格、功能、品牌以及市场行情等。
下面将介绍一些常见的配电箱价格估算公式。
1.根据负荷容量估算价格：配电箱的负荷容量是指其能承受的最大电
流负荷。
通常以安培（A）为单位。
根据负荷容量估算配电箱的价格，可
以使用以下公式：
价格=（负荷容量/100）*单位价格
这里的单位价格可以根据市场行情进行设定，一般以每安培价格计算。
2.根据规格及功能估算价格：配电箱的规格包括外形尺寸、材料质量等，功能包括防火防潮、过载保护、短路保护等。
根据规格及功能估算配
电箱的价格，可以使用以下公式：
价格=（规格系数+功能系数）*单位价格
这里的规格系数和功能系数可以根据市场行情和配电箱的具体特点进
行设定。
3.根据品牌估算价格：品牌是衡量配电箱质量和服务的重要指标。
不
同品牌的配电箱价格可能相差较大。
价格=品牌系数*单位价格
这里的品牌系数可以根据不同品牌的市场知名度和口碑进行设定。
需要注意的是，以上公式只是一种大致的价格估算方法。
实际情况可
能还需要综合考虑其他因素，如地区差异、市场竞争等。
因此，具体的配
电箱价格还需要根据实际需求和市场行情进行具体的询价。
AL05
动力配电箱APE02计算表如下：
需用系数法负荷计算表
工程名称: 用电设备 序号 组名称 1 人防照明 1 人防配电 2 客梯 以上功率合计 工号： 台数 设备容量 Pe(千瓦) 21.00 54.30 30.00 105.30 需要系数 Kc 0.80 0.50 1.00 0.70 电压 V 380.00 380.00 380.00 COSφ 0.80 0.80 0.60 0.70 tgφ 0.75 0.75 1.33 0.99 Pjs(KW) 16.80 27.15 30.00 73.95 计算负荷 Q(Kvar) S(KVA) 12.60 21.00 20.36 33.94 40.00 50.00 72.96 104.94 Ijs(A)
159.44
需用系数法负荷计算表
工程名称: 序号 1 箱体名称 AL05 一单元 二单元 支路号 x 0.47 0.66 0.66 电压 V COSφ 0.90 0.90 0.90 计算负荷 Pjs(KW) 180.48 126.72 126.72 工号： Ijs(A) 上级开关额 定电流选择 （A） 400.00 250.00 250.00
电缆选择（mm²）
380.00 380.00 380.00
304.69 213.93 213.93
2(ZR-YJV-4X95) CT YFD-ZRYJV-4(1X120)+(1X70) YFD-ZRYJV-4(1X120)+(1X70)
动力配电箱AP02计算表如下：
需用系数法负荷计算表
工程名称: 用电设备 序号 组名称 1 客梯 以上功率合计 工号： 台数 设备容量 Pe(千瓦) 30.00 30.00 需要系数 Kc 1.00 1.00 电压 V 380.00 COSφ 0.60 0.60 tgφ 1.33 1.33 Pjs(KW) 30.00 30.00 Q(Kvar) 40.00 40.00 计算负荷 S(KVA) 50.00 50.00 Ijs(A) 75.97
动力配电箱负荷计算
动力配电箱负荷计算 计算方法动力负荷计算一般采用需要系数法，有功计算负荷的基本公式为 30P =d K e P （3.1）30P ------三相用电设备组的有功计算负荷 d K ------用电设备组的需要系数；e P -------用电设备组的额定容量。
在求出有功计算负荷30P 后，按下列各式分别求出其余的计算负荷。
无功计算负荷为30Q =30P ϕtan （3.2）式中，ϕtan 为对应于用电设备组cos ϕ的正切值。
视在计算负荷为30S =30P / cos ϕ （3.3） 式中，cos ϕ为用电设备组的平均功率因数。
计算电流为30I =30S /3N U （3.4）式中，N U 为用电设备组的额定电压。
动力负荷计算1．地下一层AP-(-1)-1动力设备负荷计算，由系统图：Pwp1=3kW, Iwp1=30S / 3N U =ϕcos 330N U P = 3/(3×0.38×0.8)=5.7APwp2=0.75kW, Iwp2=0.75/(3×0.38×0.8)=1.42A Pwp3=5.5kW, Iwp3=5.5/(3×0.38×0.8)=10.4APwp4=5.5kW, Iwp4=5.5/(3×0.38×0.8)=10.4A (备用) Pwp5=1.5kW, Iwp3=1.5/(3×0.38×0.8)=2.9A 配电箱容量为e P =3+0.75+5.5+1.5=10.75kW 计算负荷为 30P =d K e P =0.8×10.75=8.6kW 计算电流为 30I =ϕcos 330N U P =8.6/（3×0.38×0.8）=16.3A2．地下一层AP-(-1)-2动力设备负荷计算，由系统图：动力设备负荷计算，由系统图：Pwp1=5.5kW, Iwp1=5.5/(3×0.38×0.8)=10.5APwp2=5.5kW, Iwp2=5.5/(3×0.38×0.8)=10.5A (备用) 配电箱容量为e P =5.5kW计算负荷为 30P =d K e P =1×5.5=5.5kW 计算电流为 30I =ϕcos 330N U P =5.5/（3×0.38×0.8）=10.5A3．其余动力配电箱负荷计算列表：动力配电箱负荷计算表配电箱容量（kW）计算负荷(kW) 计算电流(A) AP-(-1)-3 11 8.8 16.72AP-(-1)-4 6.6 5.28 8.4AP-(-1)-5 2.2 1.76 3.34AP-(-1)-6 1.1 1.1 2.1AP-(-1)-7 0.75 0.75 1.4AP-(-1)-8 90 72 136.7AP-(-1)-9 269 269 511AP-(-1)-10 269 269 511AP-(-1)-11 6.25 5 9.52AP-(-1)-12 75 75 142AP-(-1)-13 55 55 104.5AP-(-1) 44.15 35.3 67 AP-1-1…AP-4-1 0.75 0.75 1.4 AP-1 9.35 7.48 14.2 AP-2-2…AP-15-2 5 5 9.5 AP-2-3 2.2 2.2 4.2AP-2 8.7 6.96 13.2AP-3 9.05 7.24 13.75AP-4-3 22 17.6 33.44AP-4 28.1 22.48 43.3 AP-5…AP-15 6.1 4.88 9.28 AP-16 3 2.1 4.56 AP-17-1..AP-17-3 25 25 47.5 AP-18-1 20.15 20.15 38.3AP-18-2 19.6 19.6 37.2 3.2干线负荷计算3.2.1计算方法确定拥有多组用电设备的干线上或车间变电所低压母线上的计算负荷时，应考虑各组用电设备的最大负荷不同时出现的因素。
负荷计算公式
负荷计算公式一. 三相用电设备组计算负荷的确定:1. 单组用电设备负荷计算: P30=KdPe Q30=P30tanφS30=P30/cosφI30=S3 0/(1.732UN)2. 多组用电设备负荷计算: P30=K∑p∑P30,i Q30=K∑q∑Q30,i S30= (P²30+Q²30)½ I30=S30/(1.732UN)注: 对车间干线取K∑p=0.85～0.95 K∑q=0.85～0.97对低压母线①由用电设备组计算负荷直接相加来计算时取K∑p=0.80～0.90 K∑q=0.85～0.95②由车间干线计算负荷直接相加来计算时取K∑p=0.90～0.95 K∑q=0.93～0.973. 对断续周期工作制的用电设备组①电焊机组要求统一换算到ε=100﹪, Pe=PN(εN)½=Sncosφ(εN)½(PN.SN为电焊机的铭牌容量;εN为与铭牌容量对应的负荷持续率;cosφ为铭牌规定的功率因数. )②吊车电动机组要求统一换算到ε=25﹪, Pe=2PN(εN)½二. 单相用电设备组计算负荷的确定:单相设备接在三相线路中,应尽可能地均衡分配,使三相负荷尽可能的平衡.如果三相线路中单相设备的总容量不超过三相设备总容量的15﹪,则不论单相设备容量如何分配,单相设备可与三相设备综合按三相负荷平衡计算.如果单相设备容量超过三相设备容量15﹪时,则应将单相设备容量换算为等效三相设备容量,再与三相设备容量相加.1. 单相设备接于相电压时等效三相负荷的计算: Pe=3Pe.mφ( Pe.mφ最大单相设备所接的容量)2. 单相设备接于线电压时等效三相负荷的计算: ①接与同一线电压时Pe=1.732Pe.φ②接与不同线电压时 Pe=1.732P1+(3-1.732)P2Qe=1.732P1tanφ1+(3-1.732)P2 tanφ2设P1>P2>P3,且cosφ1≠cosφ2≠cosφ3,P1接与UAB,P2接与UBC,P3接与UCA.③单相设备分别接与线电压和相电压时的负荷计算首先应将接与线电压的单相设备容量换算为接与相电压的设备容量,然后分相计算各相的设备容量和计算负荷.而总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷P30.mφ的3倍.即P30=3P30.mφQ 30=3Q30.mφ5施工用电准备现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N 线严格分开使用。
配电箱负荷计算公式
配电箱负荷计算公式计算配电箱的负荷，需要使用以下公式：
1. 有功计算负荷（Pc）：Pc=KdPe
2. 无功计算负荷（Qc）：Qc=Pctg φ
3. 视在计算负荷（Sc）：Sc=Pc2+Qc2
4. 计算电流（Ic）：Ic=Sc/UN
以上公式中的符号代表的含义如下：
Pc：有功计算负荷，单位为kW。
Qc：无功计算负荷，单位为kvar。
Sc：视在计算负荷，单位为kVA。
Ic：计算电流，单位为A。
Pe：用电设备的总容量，单位为kW。
Kd：需用系数。
φ：功率因数角。
Sc2：视在计算负荷平方，单位为kVA2。
Ic2：计算电流平方，单位为A2。
UN：额定电压，单位为V。
请注意，不同情况下需用系数和功率因数角会有所不同，需要根据具体情况进行选择和计算。
另外，以上公式中的符号和数值需要根据实际情况进行替换和代入。
