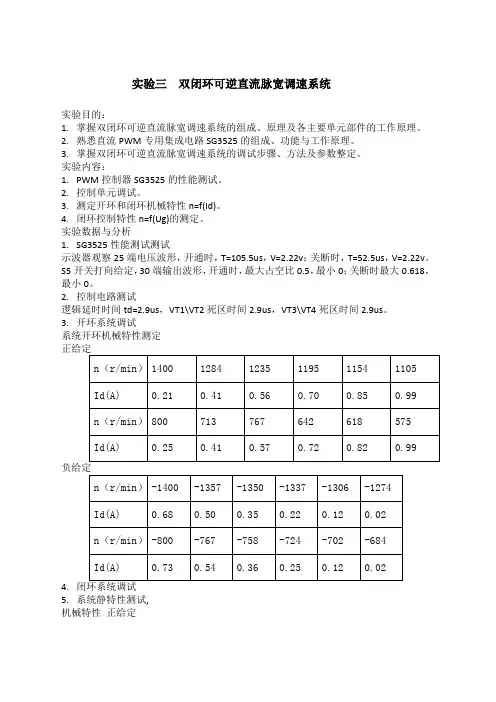

实验三 双闭环可逆直流脉宽调速系统
实验三双闭环可逆直流脉宽调速系统
实验三双闭环可逆直流脉宽调速系统
实验目的：
1.掌握双闭环可逆直流脉宽调速系统的组成、原理及各主要单元部件的工作原理。
2.熟悉直流PWM专用集成电路SG3525的组成、功能与工作原理。
3.掌握双闭环可逆直流脉宽调速系统的调试步骤、方法及参数整定。
实验内容：
1.PWM控制器SG3525的性能测试。
2.控制单元调试。
3.测定开环和闭环机械特性n=f(Id)。
4.闭环控制特性n=f(Ug)的测定。
实验数据与分析
1.SG3525性能测试测试
示波器观察25端电压波形，开通时，T=105.5us，V=2.22v；关断时，T=52.5us，V=2.22v。
S5开关打向给定，30端输出波形，开通时，最大占空比0.5，最小0；关断时最大0.618，最小0。
2.控制电路测试
逻辑延时时间td=2.9us，VT1\VT2死区时间2.9us，VT3\VT4死区时间2.9us。
3.开环系统调试
系统开环机械特性测定
4.
5.系统静特性测试,
机械特性正给定
1.为了防坠上下桥臂直通，有人把上下桥臂驱动信号死区时间调的很大，这样做行不
行，为什么？你认为死区时间长短由哪些参数决定？
答：不行，死区长会影响输出波形失真，谐波成分增多。
死区时间长短与功率管自身的开通、关断时间以及对输出波形要求有关
2.与采用晶闸管的移相控制直流调速系统相对比，试归纳采用自关断器件的脉宽调速
系统优点。
答：1.功率因素高，谐波污染小；2.主电路结构简单；3开关频率高，频带宽，响应速度和稳速精度好，电枢电流容易连续；4调速范围宽。
