钢丝螺套安装步骤及钢丝螺套的使用方法
钢丝螺套安装步骤及钢丝螺套的使用方法
![钢丝螺套安装步骤及钢丝螺套的使用方法](https://img.taocdn.com/s3/m/97a1d695c0c708a1284ac850ad02de80d5d80658.png)
钢丝螺套安装步骤及钢丝螺套的使用方法钢丝螺套是一种用于修复螺纹损坏或加强螺纹连接的一种维修工具,常用于金属材料中。
下面是钢丝螺套的安装步骤以及使用方法,包括材料准备、安装、使用注意事项等内容。
一、材料准备1.钢丝螺套:根据需要选择合适尺寸的螺套。
2.螺纹钻:选择合适的螺母和螺纹钻尺寸,使得钢丝螺套能够顺利地安装。
3.螺纹攻:如果需要修复损坏的螺纹,则需要使用螺纹攻将损坏螺纹重新铣制。
4.清洁剂:用于清洁安装位置,确保无灰尘和杂质。
二、安装步骤1.准备工作:清洁被修复螺纹的孔洞,确保其表面干净;选择合适的螺纹攻,将损坏的螺纹重新铣制。
2.钻孔:使用螺纹钻,按照钢丝螺套的尺寸和要求进行孔洞钻孔。
钻孔深度应略大于钢丝螺套的长度。
3.清洁:使用清洁剂清洁孔洞的内壁,确保无灰尘和杂质。
4.安装钢丝螺套:将钢丝螺套插入钻孔中,使用螺丝刀将螺套旋入孔洞中,直至螺套完全插入,并与表面齐平。
5.压实螺套:使用专用的压实工具将钢丝螺套压实,确保螺套固定在孔洞中。
6.检查:对安装后的螺套进行检查,确保其与表面平齐且牢固。
三、使用方法1.螺纹连接:将需要连接的螺纹件旋入钢丝螺套所在的孔洞中,直至紧固到位。
2.拆卸:与普通螺纹连接一样,通过逆时针旋转即可拆卸。
四、注意事项1.选择合适的钢丝螺套尺寸,确保与被修复的螺纹孔洞相匹配。
2.在安装之前,要清洁被修复螺纹孔洞的内壁,确保无灰尘和杂质。
3.在插入钢丝螺套之前,确保螺纹孔洞的深度略大于钢丝螺套的长度。
4.安装钢丝螺套时,使用适当的工具,确保顺利插入并压实。
5.在螺纹连接时,要均匀力量,注意不要过度拧紧,以免损坏螺丝或钢丝螺套。
总结:钢丝螺套是一种用于修复或加固螺纹连接的工具,适用于金属材料。
安装钢丝螺套需要准备材料、钻孔、清洁孔洞、安装钢丝螺套等步骤。
使用时要选择合适的螺套尺寸,正确安装并注意使用注意事项。
通过正确安装和使用钢丝螺套,可以有效延长螺纹连接的使用寿命,提高连接的牢固性。
钢丝螺套安装标准
![钢丝螺套安装标准](https://img.taocdn.com/s3/m/6f4ff4612e60ddccda38376baf1ffc4ffe47e230.png)
钢丝螺套安装标准一、准备工作1. 确认需要安装钢丝螺套的孔径和位置,清理干净安装孔。
2. 检查钢丝螺套是否完好无损,确认其规格和尺寸是否符合要求。
二、安装尺寸1. 根据安装孔径选择合适的钢丝螺套,确保螺套的外径与安装孔径匹配。
2. 确认钢丝螺套的长度,使其与安装孔的深度相适应。
三、安装工具1. 选择合适的安装工具,如电动工具、手动工具等。
2. 确认工具的转速和扭力是否适合安装钢丝螺套。
四、安装步骤1. 将钢丝螺套放入安装工具中,确保其位于工具的中心位置。
2. 将安装工具缓慢旋转进入安装孔,同时用测量工具监测安装深度。
3. 当钢丝螺套完全进入安装孔后,再旋转几圈以增强钢丝螺套的固定性。
五、安装质量保证1. 确保钢丝螺套的安装深度符合要求,过浅或过深都会影响其固定效果。
2. 检查钢丝螺套是否完全贴合安装孔壁,如有问题需重新安装。
3. 在安装过程中要保持清洁,避免杂质和污垢进入安装孔。
六、安装后检查1. 用测量工具检查钢丝螺套的高度和位置是否符合要求。
2. 检查钢丝螺套是否紧固,有无松动现象。
3. 对安装好的钢丝螺套进行外观检查,确保其无损伤、无毛刺等质量问题。
七、安装注意事项1. 在安装过程中要避免过度用力或转速过快,以免损坏钢丝螺套或工具。
2. 不要在没有完全贴合的情况下旋转钢丝螺套,以免松动脱落。
3. 在安装完成后,要确保留下足够的空间以便扳手或螺丝刀等工具进行操作。
4. 避免使用不合适的工具或过大的力量进行安装,以免损坏钢丝螺套或安装孔。
5. 在安装完成后,要清理干净安装现场,保持环境整洁。
6. 如果发现任何问题或疑虑,应立即停止安装并进行检查确认。
在确认无误后再继续进行操作。
7. 在使用电动工具时,请务必按照使用说明进行操作,以免发生意外事故。
8. 在操作过程中请佩戴适当的防护用具,如手套、眼镜等以保护自身安全。
9. 请勿在易燃易爆环境中进行操作,并确保工作区域的通风良好以防止气体中毒或爆炸等危险情况发生。

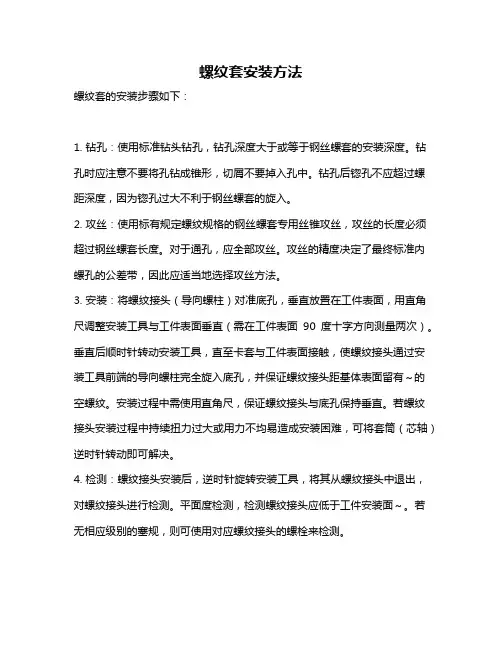

螺纹套安装方法
![螺纹套安装方法](https://img.taocdn.com/s3/m/88b14d4877c66137ee06eff9aef8941ea76e4bd8.png)
螺纹套安装方法
螺纹套的安装步骤如下:
1. 钻孔:使用标准钻头钻孔,钻孔深度大于或等于钢丝螺套的安装深度。
钻孔时应注意不要将孔钻成锥形,切屑不要掉入孔中。
钻孔后锪孔不应超过螺距深度,因为锪孔过大不利于钢丝螺套的旋入。
2. 攻丝:使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝,攻丝的长度必须超过钢丝螺套长度。
对于通孔,应全部攻丝。
攻丝的精度决定了最终标准内螺孔的公差带,因此应适当地选择攻丝方法。
3. 安装:将螺纹接头(导向螺柱)对准底孔,垂直放置在工件表面,用直角尺调整安装工具与工件表面垂直(需在工件表面90度十字方向测量两次)。
垂直后顺时针转动安装工具,直至卡套与工件表面接触,使螺纹接头通过安装工具前端的导向螺柱完全旋入底孔,并保证螺纹接头距基体表面留有~的空螺纹。
安装过程中需使用直角尺,保证螺纹接头与底孔保持垂直。
若螺纹接头安装过程中持续扭力过大或用力不均易造成安装困难,可将套筒(芯轴)逆时针转动即可解决。
4. 检测:螺纹接头安装后,逆时针旋转安装工具,将其从螺纹接头中退出,对螺纹接头进行检测。
平面度检测,检测螺纹接头应低于工件安装面~。
若无相应级别的塞规,则可使用对应螺纹接头的螺栓来检测。
以上步骤仅供参考,如需更专业的指导,建议咨询专业技术人员或查看相关技术手册。
钢丝螺套的安装方法
![钢丝螺套的安装方法](https://img.taocdn.com/s3/m/5d33bfacf9c75fbfc77da26925c52cc58bd69023.png)
钢丝螺套的安装方法
钢丝螺套是一种常用的紧固件,它能够提供更强大的螺纹连接力,用于加固松动或易损的螺纹孔。
下面将介绍钢丝螺套的安装方法。
首先,准备工作是非常重要的。
确保工作区域整洁,以防止其他碎屑进入螺纹孔中。
清洁螺纹孔,确保没有任何污垢、油脂或其他杂质,以免影响螺纹孔的质量和螺纹螺栓的紧固。
然后,选择适当尺寸的钢丝螺套。
根据螺栓大小选择相应的螺套规格,确保螺套能够紧密嵌入螺纹孔中。
接下来,使用适当的工具将钢丝螺套插入螺纹孔中。
通常使用的工具是花键钳,但也可以使用螺套安装工具。
确保钢丝螺套插入深度正确,通常应该插入到螺纹孔的底部。
使用手工或电动工具,旋转钢丝螺套,使其与螺纹孔中的螺纹相匹配。
这将确保螺套与螺栓之间的紧密连接,并增加整体的紧固力。
最后,测试螺纹连接的可靠性。
确保螺栓能够正确旋入并在需要的时候顺利拧紧。
如果存在任何问题,应及时进行调整或更换。
总的来说,安装钢丝螺套需要仔细准备工作、正确选择尺寸、正确插入螺纹孔、旋转并测试连接。
正确安装钢丝螺套能够增加螺纹孔的强度和耐用性,确保螺栓紧固的可靠性,提高机械设备的安全性和稳定性。
钢丝螺套安装要求
![钢丝螺套安装要求](https://img.taocdn.com/s3/m/f5f2e4c6b9f67c1cfad6195f312b3169a451ea19.png)
钢丝螺套安装要求钢丝螺套安装要求钢丝螺套是一种常用的机械零件,主要用于加固螺纹孔,增强其耐用性和承载能力。
在使用过程中,正确的安装方法和注意事项非常重要。
下面从材料、安装前准备、安装步骤三个方面进行介绍。
一、材料钢丝螺套的材料主要有不锈钢、铜、铝、钛、塑料等,根据使用环境和要求选择合适的材质。
不锈钢适用于潮湿、腐蚀环境下的安装;铜材料导热性能好,适合高温场合;铝材质轻便,适合重量要求较轻的场合。
二、安装前准备在进行钢丝螺套安装之前,需要进行一些准备工作。
首先要检查螺纹孔的尺寸是否与钢丝螺套的尺寸相符合。
其次,螺纹孔必须做到干净清洁,以免进入杂质影响正常使用。
最后,选择适合的安装工具,通常使用的是螺旋钻或手持钻等。
三、安装步骤(一)预备阶段1.选择合适的安装工具,确保工具清洁;2.将钢丝螺套置于安装工具上,并将其垂直于螺纹孔轴线;3.根据螺纹孔深度调整钢丝螺套长度;4.涂抹一定量的装配润滑剂。
(二)安装阶段1.充分旋转工具,使钢丝螺套进入螺纹孔内;2.在钢丝螺套底部留出约1/4的高度,即螺纹孔直径的1/2;3.若需要调整钢丝螺套的深度,可用工具将其缩回,然后重新插入;4.将工具顺时针转动,使钢丝螺套随之旋转,直到完全嵌入螺纹孔内。
四、注意事项1.不得采用锤击等暴力方式安装钢丝螺套,以免损伤内部结构;2.钢丝螺套底部应留出一定高度,以保证正常使用;3.在插入钢丝螺套时,应确保其与螺纹孔轴线垂直,避免偏斜影响性能;4.在使用装配润滑剂时,不要采用过多的涂抹方式,以免影响安装效果。
总之,钢丝螺套的安装要求非常严格,只有遵循规范进行正确的安装,才能最大程度地利用其优质性能。
希望读者在使用钢丝螺套时,能够掌握正确的安装方法,在工业生产中起到更为稳定的作用。
钢丝螺套的基本结构及安装使用
![钢丝螺套的基本结构及安装使用](https://img.taocdn.com/s3/m/c716617f27284b73f2425044.png)
钢丝螺套的基本结构及安装使用一、钢丝螺套的基本结构钢丝螺套是用高强度,高精度,菱形截面的不锈钢丝绕制成的弹簧状的螺纹连接件。
一般常用来加强铝或其它低强度机体的螺孔或修复因加工或使用而损坏的螺孔。
将钢丝螺套旋入特定尺寸的螺孔内,其菱形截面的外角与机体紧密贴合而菱形截面的内角则形成一个新的标准的内螺纹。
用一个标准的螺钉拧入这一钢丝螺套所形成的内螺纹中,则构成一个带钢丝螺套的螺纹连接(见图1)。
图1钢丝螺套旋入螺孔前,自由状态直径大于安装钢丝螺套用内螺态度的直径,旋入钢丝螺套时需将其直径缩小,而旋入之后则自行弹开。
钢丝螺套依靠自身的弹力紧密的贴合在机体螺纹的牙槽内,使其牢固的固定在机体螺孔内,拧入、拧出螺钉它都不会松动。
钢丝螺套自由状态的外形结构如图2所示。
图2钢丝螺套体:是由菱形截面钢丝绕制成的螺旋体。
其外表面形成外螺纹,内表面则形成内螺纹。
安装柄:是在钢丝螺套一端向内弯出的一个直柄。
专门用来将钢丝螺套旋入螺孔的。
安装钢丝螺套时,用专用工具穿过钢丝螺套体,卡住安装柄,将钢丝螺套直径旋小,就可将钢丝螺套旋入螺孔。
引导:在钢丝螺套带安装柄的一端,将与安装柄成210º范围内的钢丝螺套体直径减小,以便将钢丝螺套向螺孔旋入时端头能顺利的进入螺孔,这一段钢丝螺套体称之引导。
折端槽:专为去除安装柄加工的槽口。
钢丝螺套旋入螺孔后,安装柄就失去了作用,反而会影响螺钉穿过钢丝螺套。
在某些情况下需将安装柄去掉,以便螺钉空过钢丝螺套不受阻碍。
为此,在与安装柄成30º-90º的引导段上开一槽口,以便用工具冲击安装柄时能使安装柄从此处折断。
二、不同类型的钢丝螺套▲锁紧型钢丝螺套把钢丝螺套体中的一圈或几圈制成多边形的钢丝螺套为锁紧型钢丝螺套。
锁紧型钢丝螺套旋入螺孔后除依靠自身弹力将自己固定在螺孔内,还利用制成的多边形将相配合的螺钉锁紧(见图3)图3螺钉拧入锁紧型钢丝螺套的螺孔时在未进入多边形的锁紧圈之前是松动的,当螺钉进入多边形的锁紧圈时,需将多边形撑开,使锁紧边变形,此时螺钉拧入需克服锁紧边给于螺钉的摩擦力。
钢丝螺纹套的安装方法
![钢丝螺纹套的安装方法](https://img.taocdn.com/s3/m/de5f11f1ab00b52acfc789eb172ded630b1c9896.png)
钢丝螺纹套的安装方法
钢丝螺纹套是一种用于连接和固定金属构件的装配件。
下面介绍一种常用的钢丝螺纹套的安装方法。
首先,要准备好所需的工具和材料,包括钢丝螺纹套、扳手、螺纹锁固剂、清洁剂、刷子等。
确保工具和材料的质量良好,以确保安装的质量和可靠性。
第一步是将要安装钢丝螺纹套的构件进行清洁,确保表面光滑、无油污和杂质。
可以使用清洁剂和刷子清洁构件的螺纹孔。
第二步是将螺纹锁固剂涂抹在构件的螺纹孔内,并确保涂抹均匀。
螺纹锁固剂可以提高钢丝螺纹套的固定力和防松效果。
第三步是将钢丝螺纹套插入构件的螺纹孔中,并用扳手逆时针旋转,直到螺纹套完全嵌入构件。
在旋转过程中,要注意力度适中,避免过度用力导致螺纹套损坏或构件变形。
第四步是使用扳手顺时针旋转钢丝螺纹套,将其固定在构件上。
要确保扳手与螺纹套保持垂直,并适时调整扳手的力度,确保螺纹套固定牢固但不过紧。
最后,完成安装后,要对螺纹套和构件进行检查,确保安装的质量和牢固性。
可以使用扳手进行检验,尝试旋转螺纹套,确认其固定牢固。
需要注意的是,在安装钢丝螺纹套之前,一定要确保选择合适尺寸的螺纹套和构件,并按照产品说明书和相关标准进行操作。
如果不确定安装方法或有其他问题,建议咨询专业人士或厂家的技术支持。
钢丝螺套使用方法
![钢丝螺套使用方法](https://img.taocdn.com/s3/m/e3f3f9ae112de2bd960590c69ec3d5bbfc0ada58.png)
钢丝螺套使用方法钢丝螺套是一种常用的紧固件,它通常由一段金属线绕成的螺旋形而成。
钢丝螺套广泛应用于各种机械设备和工艺中,如汽车、飞机、船舶、电子设备等领域。
它的使用方法主要包括选择适当的钢丝螺套规格、安装和保养。
首先,在选择钢丝螺套时,需要根据实际需求确定合适的规格和尺寸。
通常,钢丝螺套具有内径、外径和长度等参数,需要根据要紧固的零部件或材料的尺寸来选择合适的规格。
此外,还应考虑螺套材料的强度、耐高温性、耐腐蚀性等特性,以确保其能够在实际环境中正常工作。
其次,在安装钢丝螺套之前,需要进行一些准备工作。
首先,清洁需要安装螺套的部件表面,以确保无灰尘、油脂或其他杂质。
然后,用螺丝攻在部件上预先加工一个合适的孔,使得螺套可以顺利插入。
注意,孔的直径应稍大于螺套的外径,以便螺套的插入。
接下来,将螺套安装到预先加工的孔中。
通常,可以使用专用的安装工具,如螺套安装钳。
首先,将螺套插入钳子的两个钳臂之间,确保螺套的一个端口与钳臂底部对齐;然后,将另一个端口放入部件的孔中;最后,用力挤压钳子,使螺套沿孔壁缓慢插入,直到完全嵌入部件中。
在安装过程中,需要注意以下几点。
首先,插入的过程应该平稳,避免使用过大的力量,以免损坏螺套或部件。
其次,确保螺套的两个端口完全嵌入部件中,以确保螺套的紧固效果。
最后,在嵌入螺套之后,检查其固定情况,确保螺套与部件之间紧密结合。
除了安装之外,还需要进行钢丝螺套的保养工作。
定期检查螺套是否存在松动、磨损或其他损坏,如果有必要,可以及时更换。
此外,需要定期清洁螺套和部件表面,保持其干净,并使用适当的润滑剂进行润滑,以减少磨损和摩擦。
总之,钢丝螺套是一种重要的紧固件,正确的使用方法可以确保机械设备和工艺的正常运行。
选择适当的规格和尺寸、正确安装和及时保养,都是保证钢丝螺套长期使用的关键。
希望以上内容对您有所帮助。
钢丝螺套安装步骤及钢丝螺套的使用方法
![钢丝螺套安装步骤及钢丝螺套的使用方法](https://img.taocdn.com/s3/m/404d838252d380eb62946dbd.png)
钢丝螺套安装步骤及钢丝螺套的使用方法钢丝螺套安装使用方法主要包括以下四个环节:一、钻孔二、攻牙三、安装四、去尾柄四个步骤。
要求严格的钢丝螺套安装步骤还需在第二步攻牙以后,用专用钢丝螺套底孔塞规对攻好牙的底孔进行检测,通规能通,止规能止的状态下才能进行下一步钢丝螺套安装操作。
此外对安装不好的钢丝螺套可采用专用取套工具—卸套器将其取出。
?1 钻孔钢丝螺套安装步骤第一步---钻孔使用表中所列的标准钻头钻孔 , 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形 , 切屑不要掉入。
钻孔后锪孔不应超过螺距深度 , 因为锪孔过大不利于钢丝螺套的旋入。
使用表中所列的标准钻头钻孔 , 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形 , 切屑不要掉入。
钻孔后锪孔不应超过螺距深度 , 因为锪孔过大不利于钢丝螺套的旋入。
螺纹规格钻头直径( mm) 螺纹规格钻头直径( mm)M8x1M10x1M6x1 M12x1M7x12 攻丝?钢丝螺套安装步骤第二步就是攻丝使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝 , 攻丝的长度必须超过钢丝螺套长度 , 对于通孔 , 要全部攻丝 ; 攻丝的精度决定最终标准内螺孔的公差带 , 使用者要适当地选择攻丝方法和润滑 , 盲孔攻丝要适当用力 , 以防折断丝锥。
攻丝后 , 螺纹孔应清理 , 一般用压缩空气喷枪吹 , 盲孔时还应使用带径向孔的长喷枪自下而上清理 , 也可以用清洗的方法清理螺纹孔。
螺纹孔精度高时 , 应用专用钢丝螺套底孔塞规进行检查。
3 安装?钢丝螺套装配操作第三步就是借助钢丝螺套专用扳手进行安装在一般情况下应用手工安装器进行钢丝螺套安装。
钢丝螺套放入安装工具内 , 使安装柄嵌入导杆槽内转动安装工具手柄使钢丝螺套旋入螺孔 , 并使其距表面留有圈空螺纹。
少量安装钢丝螺套时和M14×2 以上粗牙钢丝螺套安装时可采用“T ”型开槽或螺纹头简易工具安装 , 并注意不要在钢丝螺套安装柄上施加较大的轴向力以防“ 乱扣” 。
钢丝螺套安装步骤及工具的使用方法
![钢丝螺套安装步骤及工具的使用方法](https://img.taocdn.com/s3/m/79ddd18c84868762caaed5ac.png)
钢丝螺套安装步骤及工具的使用方法1、攻丝:由于钢丝螺套是非标产品,因此所用的丝锥也是专用的。
在订购钢丝螺套用丝锥时应向厂方提供如下说明:公称外径、螺距、被加工的为何种材料、通孔还是盲孔及要求的精度等级!1-1、对M10以下机攻的铝件,也可使用单支用丝锥。
1-2、对于大规格钢材质及铸铁类机体,为保证精度及丝锥的使用寿命,应选用三支组的丝锥。
2、对于军品及精度要求非常严格的民用产品,我厂还提供底孔量规:用来检查安装钢丝螺套用内螺纹的精度。
以确保钢丝螺套旋入螺孔后的螺纹精度符合要求。
3、螺纹倒角:一般螺孔在其断头处都要加工倒角,以便去掉螺纹半扣,以此便于螺钉的拧入。
至于安装钢丝螺套用的螺孔则可以不加工倒角。
仅去掉毛刺即可。
如若要加工倒角,则应制成120°倒角至螺纹外径即可。
切勿做90°锥的鍃孔或倒角过大,否则会给钢丝螺套的旋入带来困难。
4、组合式旋入工具:①先将旋入芯棒向后拉到底。
②将钢丝螺套从套筒的槽口处放入套筒内,让安装柄端朝前对着引导头的锥形螺纹的大端。
③将旋入芯棒向前推,穿过钢丝螺套,并使旋入芯棒端头的槽口卡住钢丝螺套的安装柄。
④旋动手柄,在旋入芯棒的螺纹和套筒螺纹作用下,旋入芯棒向前旋动且带动钢丝螺套使之旋入引导头的锥形螺孔内,继续旋动直至钢丝螺套露出引导头端面约一扣螺纹左右。
⑤将旋入工具头对准要安装钢丝螺套的螺孔,一只手握住套筒沿螺孔方向略加压力且保持垂直,另一只手继续旋动手柄,使钢丝螺套从引导头处进入螺孔,直至钢丝螺套完全与引导头脱离。
⑥将套筒向上旋动,使其与机件产生距离,以便观察钢丝螺套旋入的位置。
⑦继续旋动手柄,使钢丝螺套端头凹入机件端面0.5~1个螺距。
⑧将旋入工具抽出并观察(或用测量工具检查)钢丝螺套在螺孔内是否有跳扣现象,如果安装正常,钢丝螺套旋入螺孔内就完成了安装。
4-1、分体式旋入工具分体式选入工具是由引导座和旋入芯棒组成的。
①把钢丝螺套安装柄朝下并用手将它放入引导座的锥孔内,再将芯棒插入钢丝螺套内且让端头槽口卡住安装柄。
钢丝螺套安装使用说明
![钢丝螺套安装使用说明](https://img.taocdn.com/s3/m/8282315dfd4ffe4733687e21af45b307e971f97d.png)
钢丝螺套安装使用说明钢丝螺套是一种用于加固螺纹孔的紧固件,它能够大大提高螺纹孔的耐磨性和抗拉强度。
这份使用说明将会介绍如何进行钢丝螺套的安装和使用。
1.准备工作在开始安装钢丝螺套之前,您需要准备以下工具和材料:-钢丝螺套套件-螺纹钻头-螺纹切割工具(可选)-清洁剂和刷子-量具-敲击工具(例如锤子)-摩擦锁定剂(可选)2.螺纹孔准备在安装钢丝螺套之前,螺纹孔需要被清洁干净,以确保螺纹的准确性和密封性。
使用清洁剂和刷子彻底清洁螺纹孔,并用纸巾擦干。
3.钻孔如果螺纹孔已存在,您可以直接跳到下一步。
如果螺纹孔还未存在,使用合适规格的螺纹钻头进行钻孔。
确保以正确的角度和深度钻孔,以符合钢丝螺套的要求。
钻孔结束后,使用气压或刷子进行清洁。
4.安装钢丝螺套将您选择的合适尺寸的钢丝螺套插入螺纹孔中。
使用敲击工具,轻轻敲打钢丝螺套,直至它完全镶嵌在螺纹孔中。
确保钢丝螺套的顶端与螺纹孔平齐,并且安装后没有突起或下沉。
5.安全锁定(可选)如果您需要增加螺纹的抗脱落能力,您可以在钢丝螺套底部浸润一些摩擦锁定剂,然后将其安装到螺纹孔中。
摩擦锁定剂将增加钢丝螺套与螺纹孔之间的摩擦力,防止松动和脱落。
6.螺纹修剪(可选)如果您在钻孔时的测量或操作有误,导致钢丝螺套过长,您可以使用螺纹切割工具修剪钢丝螺套的长度。
注意,修剪后的钢丝螺套底部需要与螺纹孔底部平齐,以确保正确的安装。
7.检查完成安装后,您可以使用量具检查钢丝螺套的尺寸和深度,确保它与规格要求相符。
您还可以使用锤子轻敲钢丝螺套,测试它是否牢固。
8.使用安装完钢丝螺套后,您可以按照需要并使用适当的工具,将螺纹部件(如螺钉、螺母等)拧入钢丝螺套中。
请注意,与常规螺纹孔相比,钢丝螺套需要更大的力来驱动螺纹部件,所以请谨慎使用并避免过度拧紧。
钢丝螺套是一种可靠的紧固件,可以改善螺纹孔的强度和耐用性。
按照以上步骤正确安装钢丝螺套,将帮助您有效地增强螺纹连接的可靠性和使用寿命。
请确保在安装过程中遵循相关安全操作规程,并根据具体应用要求选择合适的钢丝螺套型号和尺寸。
什么是钢丝螺套
![什么是钢丝螺套](https://img.taocdn.com/s3/m/25a7e57d0a1c59eef8c75fbfc77da26925c596f9.png)
什么是钢丝螺套---钢丝螺套介绍钢丝螺套是什么钢丝螺套是一种新型内螺纹紧固件,它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成,形如弹簧;钢丝螺套装入螺孔中,钢丝螺套的外表面靠弹力贴合在螺孔上, 其内表面形成新的螺纹,用于拧入螺钉或螺栓,使螺钉或螺栓不直接与基体接触,保护了基体及螺钉,起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用;在铝、镁合金等低强度工程材料上应用可以明显提高螺纹强度和耐磨性,同时钢丝螺套还改善了螺纹的受力情况,使螺纹整体用力,提高了螺纹联接的强度; 钢丝螺套也可用于修复磨损或损坏的内螺纹孔;钢丝螺套产品在航空、航天器、船用、车用动力机械,液力传动机械,风动工具,气动元件、化纤、纺织、烟草机械、光学仪器、电器、高压开关、汽车修理等行业的产品和设备上得了普遍应用;钢丝螺套的作用及钢丝螺套应用领域钢丝螺套是一种新型的螺纹紧固件,装入产品后能符合国际标准高精度内螺纹,其性能优于直接攻丝形成的螺纹;随着钢丝螺套的作用逐渐被企业认识,钢丝螺套应用范围已经越来越广泛;钢丝螺套的作用主要体现在以下三方面:1、钢丝螺套应用在金属或非金属材料如铝、镁等轻合金工程材料的机械零部件上,能形成高强度、耐磨损、高精度的标准内螺纹;在改善低强度机体螺纹孔强度方面,钢丝螺套作用非常明显;典型应用:高压开关设备、液力机械、焊接设备、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等;2、钢丝螺套应用在对已损坏的内螺孔螺纹修复上,作为一种螺纹修复手段, 被损螺纹可得到快速有效地修复;典型应用:各种重要零部件螺纹孔脱扣后修复,如:注塑机模板螺纹孔的修复;发动机缸体螺纹孔的修复等;3、利用钢丝螺套进行公制←→英制螺纹孔转换,非常方便、快速;典型应用:进口设备或机械英制螺纹由于备件供应问题需要改成公制螺纹的;钢丝螺套用途主要体现在以上三个方面,在工程应用中因其优异的螺纹修复性能,能形成高强度、耐磨损、高精度的标准内螺纹,其应用已经越来越广泛;随着工业企业对钢丝螺套用途的逐渐认识,钢丝螺套的应用范围会越发宽广;钢丝螺套的使用参照主要有两种形式,分别是规格法和标准法,螺纹护套钢丝螺套标记方法实际上表达的就是钢丝螺套的直径、螺距和长度三个参数;此处的直径和长度指的是安装后的内螺纹直径和安装后形成的实际螺纹长度;1 规格法:①FR 普通型MD 直径× P 螺距-nD 直径②SL 锁紧型MD 直径× P 螺距-nD 直径2 标准法:D 直径× P 螺距× N 自由状态下钢丝螺套圈数钢丝螺套生产流程复杂,生产过程需要遵循一系列的标准;目前钢丝螺套的标准主要有国军标GJB、航标HB、美标等多种规格;以下为详细的国内外钢丝螺套标准罗列,实际上国内企业还有相应的企业内部螺纹护套标准;●~国家军用标准普通型钢丝螺套General-purpose wire thread insert●国家军用标准普通型钢丝螺套通用规范Technical specification for general-purpose wire thread inserts●GJB5107-2002国家军用标准锁紧型钢丝螺套通用规范General Specification for Selt-locking Thread Inserts●GJB5108-2002国家军用标准钢丝螺套安装要求Installing Requirement of Thead Inserts●GJB5109-2002国家军用标准锁紧型有折断槽钢丝螺套Self-locking Insert Through Threaded●GJB5110-2002国家军用标准锁紧型无折断槽钢丝螺套Self-locking Insert Threaded●HB6200-89航空工业标准有折断槽锁紧型钢丝螺套●HB6201-89航空工业标准无折断槽锁紧型钢丝螺套●HB6202-89航空工业标准锁紧型钢丝螺套技术条件●HB5513~5516-96航空工业标准安装钢丝螺套用内螺纹●德国钢丝螺套标准DIN8140 Part 1, Wire thread inserts for ISO metric screw threads.德国工业标准●LN 9499 LN 9039, 德国钢丝螺套航空标准钢丝螺套规格螺纹护套规格符号说明:d--钢丝螺套公称直径螺钉公称直径L—钢丝螺套公称长度安装后的螺纹长度P--螺距do--钻丝套安装用钻头直径Dz--钢丝螺套自由状态下外径N--钢丝螺套自由状态下圈数公制钢丝螺套规格、螺纹护套规格参数表钢丝螺套规格参数螺纹规格d×p k×d钢丝螺套安装钻头自由状态下外径Dzmm自由状态螺套圈数N≈后长度Lmm直径domm2×1d2d 2342×1d2d53×1d2d 3 64×1d2d 46865×1d2d5 106×11d2d691277×11d2d7 148×11d2d81216138×1d2d8 12 1610×11d2d 1015201210×1d2d 101520812×1d2d 12 18 2412×1d 121814×1d2d 14 21 2816×1d2d 1624321316×21d2d 16 24 3218×918271520×1d 15 20 3020×1d2d 2030401022×331824×1d 1824361324×31d2d 243648101426×1d 13 2627×1d27 27×21d2730×1..51d 15 3030×1d 2d 3045601133×1d3339×21d3960×41d326465-66英制钢丝螺套规格、螺纹护套规格参数表螺纹护套规格参数2d1d3/4"-162d1d7/8"-142d1d1"-142d1"-121d 钢丝螺套配套工具1、1、钢丝螺套丝锥,螺纹护套丝锥钢丝螺套专用丝锥用于加工螺纹护套底孔的专用内螺纹,钢丝螺套丝锥结构尺寸依照国家标准细柄机用钢丝螺套丝锥和手用钢丝螺套丝锥GB3464-83 等标准要求制造,螺纹护套丝锥可机用也可手用,根据其使用范围可分为轻合金机用螺纹护套丝锥、手用螺纹护套丝锥,普通钢机用螺套丝锥、手用螺套丝锥,特种螺套丝锥三种;1 、轻合金机、手螺纹护套丝锥 : 用于加铝、镁合金以及铜合金等有色金属合金,螺距在以下为单支丝锥,螺距大于等于为双支;标记方法:STd × p ST 为螺纹护套专用内螺纹代号;标记示例:加工安装规格为8 × 钢丝螺套专用ST丝锥,标记为ST8 ×2 、普通钢机、手用螺纹护套丝锥 : 用于加工钢、铸铁、铸钢等金属材料上的内螺纹;3 、特种丝锥:可根据用户需要设计、制造各种特殊品种的螺纹底孔丝锥,例如在软铝、紫铜上攻丝的机用、手用挤压丝锥,单支普通钢攻丝的专用机用丝锥、不锈钢攻丝丝锥、用于盲孔的平底丝锥、螺旋槽丝锥、螺尖丝锥等;螺纹护套丝锥的选择◆直槽螺纹护套丝锥通用性很强,通孔或盲孔、有色金属或黑色金属都可使用,价格也便宜,但质量较差;螺纹护套直槽丝锥见图1钢丝螺套丝锥图1◆螺旋槽螺纹护套丝锥比较适合加工盲孔螺纹,加工时切屑向后排出;在加工黑色金属时,螺旋角选择的少小一点,大约一般在 30 度左右,可以保证螺旋齿的强度;在加工有色金属时,螺旋角选择的少大一点,大约一般在 45 度左右,这样切削时可以锋利一些;螺旋槽螺纹护套丝锥见图2钢丝螺套ST丝锥图2◆挤压丝锥比较适合加工有色金属,尤其是铝合金铸件,它主是对金属挤压、变形、形成的内螺纹;挤压成形是非切削加工,采用挤压成形工艺加工出的螺纹孔,抗拉、抗剪强度高,加工表面的粗糙度也较好,但挤压丝锥底孔要求较高,过大,强度不够;过小容易造成丝锥断裂;◆ 螺尖丝锥比较适合加工通孔螺纹,加工时切削向前排出;固芯部尺寸较大,强度较好,切削力较大,所以对加工有色金属、不锈钢、黑色金属效果都很好;2、3、2、丝螺套配套工具2、钢丝螺套安装扳手钢丝螺套安装工具就是钢丝螺套安装扳手,也叫钢丝螺套旋入工具;钢丝螺套安装扳手使用方法就是将钢丝螺套放入专用钢丝螺套安装工具内,使安装柄嵌入导杆槽内,转动钢丝螺套安装工具手柄使钢丝螺套旋入螺孔;其安装原理就是使钢丝螺套通过一段引导螺纹,迫使外径收缩,以便顺利装入底孔;安装时注意不可在钢丝螺套上施加较大的轴向力,以防"乱扣";钢丝螺套安装扳手分为分为手动及半自动两种,一般使用手动安装扳手;● 手动钢丝螺套安装工具手动钢丝螺套安装扳手,主要有套筒型安装扳手和简易钢丝螺套安装扳手两种;1套筒型螺纹护套安装扳手用于手动安装ST2 ×以上规格螺纹护套标记方法:ST d ×p2简易螺纹护套安装扳手简易螺纹护套安装工具有螺纹头、光杆两种;用于极少量安装,一般维修、实验时用,操作时不易安装,钢丝螺套容报废;● 半自动安装扳手有气动、电动两种,用于大批量钢丝螺套的安装或用于装配生产线;钢丝螺套简易安装工具图4、5、3、钢丝螺套配套工具3、钢丝螺套安装柄去除工具冲断器冲断器主要作用就是用来折断钢丝螺套安装尾柄;钢丝螺套在安装后,一般通孔都要求将尾柄去除掉,具体方法是用冲断器对准安装柄,用200g的榔头猛打一下,即可去除,对于以上的粗牙丝套和以上的细牙丝套,用尖嘴钳上下弯曲安装柄就能折断;6、7、4、钢丝螺套配套工具4、钢丝螺套取出工具---卸套器钢丝螺套在安装过程中出现问题需要取出,应当使用专用钢丝螺套取出工具---卸套器,将卸套器放入钢丝螺套孔内,对准手柄用榔头猛击一下,用手加力按下手柄反螺纹旋转即可取出钢丝螺套;8、9、5、钢丝螺套配套工具5、钢丝螺套专用内螺纹塞规—底孔塞规钢丝螺套装配的精度等级,取决于攻制的螺纹孔精度;在对钢丝螺套安装精度要求较高的情况下,可以在用钢丝螺套专用丝锥ST丝锥攻牙后,在钢丝螺套装配旋入螺孔之前,用钢丝螺套底孔塞规测量螺纹孔,对螺纹孔的精度进行检测,以此保证钢丝螺套安装后形成的内螺纹是标准的螺纹;钢丝螺套底孔塞规图钢丝螺套底孔塞规也叫ST塞规,螺纹护套塞规,钢丝螺套塞规钢丝螺套塞规用于检验钢丝螺套安装前的底孔尺寸,一般在对工作精度要求较高或用来鉴别丝锥是否磨损时使用,分为单头整体螺纹塞规及双头插柄底孔塞规,I级精度;1、单头整体钢丝螺套塞规用于检验ST2-ST5小规格钢丝螺套安装前内孔螺纹;2、双头插柄钢丝螺套塞规用于检验ST5以上规格钢丝螺套安装前内螺纹;钢丝螺套安装步骤及钢丝螺套的使用方法钢丝螺套安装使用方法主要包括以下四个环节:一、钻孔二、攻牙三、安装四、去尾柄四个步骤;要求严格的钢丝螺套安装步骤还需在第二步攻牙以后,用专用钢丝螺套底孔塞规对攻好牙的底孔进行检测,通规能通,止规能止的状态下才能进行下一步钢丝螺套安装操作;此外对安装不好的钢丝螺套可采用专用取套工具—卸套器将其取出;1 钻孔钢丝螺套安装步骤第一步---钻孔使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形, 切屑不要掉入;钻孔后锪孔不应超过螺距深度, 因为锪孔过大不利于钢丝螺套的旋入;使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形, 切屑不要掉入;钻孔后锪孔不应超过螺距深度, 因为锪孔过大不利于钢丝螺套的旋入;螺纹规格钻头直径mm 螺纹规格钻头直径mmM8x12 攻丝钢丝螺套安装步骤第二步就是攻丝使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝, 攻丝的长度必须超过钢丝螺套长度, 对于通孔, 要全部攻丝; 攻丝的精度决定最终标准内螺孔的公差带, 使用者要适当地选择攻丝方法和润滑, 盲孔攻丝要适当用力, 以防折断丝锥;攻丝后, 螺纹孔应清理, 一般用压缩空气喷枪吹, 盲孔时还应使用带径向孔的长喷枪自下而上清理, 也可以用清洗的方法清理螺纹孔;螺纹孔精度高时, 应用专用钢丝螺套底孔塞规进行检查;3 安装钢丝螺套装配操作第三步就是借助钢丝螺套专用扳手进行安装在一般情况下应用手工安装器进行钢丝螺套安装;钢丝螺套放入安装工具内, 使安装柄嵌入导杆槽内转动安装工具手柄使钢丝螺套旋入螺孔, 并使其距表面留有圈空螺纹; 少量安装钢丝螺套时和M14×2 以上粗牙钢丝螺套安装时可采用“T ”型开槽或螺纹头简易工具安装, 并注意不要在钢丝螺套安装柄上施加较大的轴向力以防“ 乱扣” ;钢丝螺套安装后, 为检查所形成的标准内螺纹孔精度等级, 可用相应的级别塞规检验;4 去柄钢丝螺套装配操作第四步就是去尾柄对有折断槽的钢丝螺套,旋入螺孔后应将安装柄去除,需用去柄工具;通孔时, 要将钢丝螺套安装柄折断, 一般用冲断器对准安装柄, 用200g 左右的榔头猛打一下即可去除, 对于M18×以上的粗牙钢丝螺套和M14×以上的细牙钢丝螺套, 用尖嘴钳上下弯曲安装柄就能折断,然后将断下来的安装柄从螺孔中取出即可;。
钢螺套的安装方法
![钢螺套的安装方法](https://img.taocdn.com/s3/m/750dae00a9956bec0975f46527d3240c8547a166.png)
钢螺套的安装方法钢螺套是一种用于增强螺纹连接强度和提高螺纹的使用寿命的金属配件。
安装钢螺套需要一定的技术和工具,以下是一种常用的钢螺套安装方法,供参考。
步骤一:准备工具和材料1. 钢螺套:根据需要选择合适规格和材质的钢螺套。
2. 螺纹锥:用于修整或打磨原有螺纹孔。
3. 螺纹插装置:用于安装钢螺套的专用工具。
4. 手动或电动钻机:用于钻孔。
5. 螺纹切削油:用于减少钻孔过程中的摩擦和热量。
6. 锥度切削器:用于修整孔口以匹配钢螺套。
7. 洗净剂和清洁布:用于清洁螺纹孔和孔口。
步骤二:准备工作1. 确定需要安装钢螺套的螺纹孔尺寸和深度,选择相应规格的钢螺套。
2. 清洁螺纹孔和孔口,去除杂质和污垢,以确保钢螺套可以正确安装。
步骤三:钻孔与修整1. 使用合适尺寸的钻头对螺纹孔进行钻孔,钻孔深度需比钢螺套的长度稍深一些。
2. 使用螺纹插装置旋入螺纹锥,对螺纹孔进行插装,保持适当的旋转速度和轻微的加压力,以修整螺纹孔,提高螺纹质量。
步骤四:安装钢螺套1. 在钻孔和修整后的螺纹孔上涂抹适量的螺纹切削油,以减少摩擦和热量。
2. 将钢螺套插入螺纹插装置中,确保钢螺套的外径与螺纹孔的内径相匹配。
3. 将螺纹插装置与螺纹孔对准,用适量的力道旋转插装工具,使钢螺套缓慢地旋入螺纹孔中。
4. 继续旋转插装工具,直至钢螺套的顶部与螺纹孔平齐。
5. 用锥度切削器修整钢螺套的顶部,使其与螺纹孔的平面齐平。
步骤五:验收与测试1. 安装完成后,通过目视检查和手感检测,确保钢螺套与螺纹孔完全贴合,没有松动或抖动现象。
2. 使用合适的工具,对钢螺套进行拉伸、剪切或扭转测试,以确保螺纹连接强度。
步骤六:最终固定1. 如果钢螺套需要固定在工件上,则可以使用适当的方式将其固定,例如焊接、粘合等。
2. 根据具体要求,进行最终加固和装配。
以上是一种常见的钢螺套安装方法,根据实际应用需求和具体情况,可能会有所差异。
在进行安装前,应确保了解并熟悉相关操作步骤和安全注意事项,并在必要时寻求专业人士的帮助和指导。
钢丝螺套安装方法【干货技巧】
![钢丝螺套安装方法【干货技巧】](https://img.taocdn.com/s3/m/dad2bcef6bd97f192379e9d5.png)
钢丝螺套安装方法如下:1、钻孔选用合适钻头钻孔,钻孔深度大于螺套安装长度,注意不要将孔钻成锥形,切屑不要掉入可能会引起损坏的地方。
2、攻丝使用钢丝螺套专用丝锥攻丝。
攻丝的长度,盲孔时必须超过钢丝螺套的安装长度;通孔时要全部攻丝。
攻丝后,螺纹孔应清理(挤压丝锥攻的丝不用清理)。
螺纹精度要求高时,应用钢丝螺套专用塞规进行检查。
3、旋入钢丝螺套钢丝螺套放入安装扳手内,使钢丝螺套安装柄嵌入芯轴端头的凹槽内,转动安装扳手手柄使钢丝螺套进入安装扳手套筒前端的引导螺纹中,从而使钢丝螺套受扭力外径变小,旋到与扳手套筒前端齐平时,对准用钢丝螺套专用丝锥攻好丝的螺纹孔中,并顺螺纹方向继续转动扳手手柄,直到将钢丝螺套旋入基体螺纹孔中。
注意整个旋动过程中不要使用轴向力,要顺势旋入。
4、冲断钢丝螺套安装柄用冲断器对准安装柄,用200g左右的榔头猛打一下,即可冲断钢丝螺套安装柄。
5、取出钢丝螺套当安装钢丝螺套过中发生错误或是安装完钢丝螺套后发现螺纹孔不合格,以及以前安装的钢丝螺套由于使用时间太久而造成磨损和弹性下降等,影响螺纹的正常使用,就要用卸套器取出钢丝螺套。
钢丝螺套的性能:钢丝螺套是一种新型的连接紧固技术,在螺钉连接时可有效地改善连接条件,大大提高螺钉连接的可靠性,其优点如下:1、钢丝螺套应用在各种低强度材料中,能在很大程度上提高螺钉连接的耐磨损性能,避免连接螺纹的损坏。
2、因钢丝螺套有一定弹性,可使螺纹各圈上的负载分布比较均匀,消除螺钉与螺孔之间的螺距和牙型偏差,并能吸收振动,因而提高了螺纹的连接强度和耐疲劳强度。
3、锁紧型钢丝螺套能把螺钉锁紧在螺纹孔中,在经受冲击振动时使螺钉不至于松扣,比通常锁紧装置的工艺性能好。
4、与镶嵌钢质或铜制衬套方法相比,在同样强度条件下,可选用尺寸较小,强度较高的螺钉,这样可缩小体积,减轻重量。
5、钢丝螺套的硬度比螺钉高,因此在与螺钉连接装拆过程中磨损小,可反复使用。
据有关试验研究,钢丝螺套抗拉强度是螺钉的7倍以上,因此在螺钉断裂情况下钢丝螺套也不会损坏。
钢螺套的安装方法
![钢螺套的安装方法](https://img.taocdn.com/s3/m/16bceb5c640e52ea551810a6f524ccbff021ca6f.png)
钢螺套的安装方法钢螺套是一种常用的机械连接件,广泛应用于各种领域,如机械设备、汽车、电子产品、建筑等。
它具有耐高温、耐腐蚀、抗拉力强等特点,能够有效地增加螺纹连接的强度和耐久性。
下面将详细介绍钢螺套的安装方法。
1. 准备工作在安装钢螺套之前,首先需要准备好以下工具和材料:钢螺套、安装套装工具、螺纹螺钉、螺钉加工工具、润滑油等。
2. 根据需要选择合适的钢螺套型号和尺寸根据需要连接的螺纹孔尺寸和要求,选择合适的钢螺套型号和尺寸。
钢螺套有着不同的规格和尺寸,应根据具体情况来选择。
3. 准备螺纹孔使用螺纹螺钉将螺纹孔加工成合适的尺寸和形状,确保螺纹孔的质量和尺寸符合钢螺套的要求。
加工前应先清理螺纹孔,去除油污、杂质等,以保持良好的加工质量。
4. 安装钢螺套将钢螺套的内螺纹涂抹一定量的润滑油,以减少安装时的摩擦阻力。
然后,用安装套装工具将钢螺套插入螺纹孔中。
安装时要注意保持钢螺套与螺纹孔的同轴度,以免损坏钢螺套和螺纹孔。
5. 固定钢螺套安装钢螺套后,使用螺钉加工工具将螺钉旋入钢螺套的内螺纹中。
螺钉的尺寸和力度应根据具体情况来选择,以确保连接的强度和稳固性。
6. 检查和测试安装完成后,应对整个连接进行检查和测试。
检查连接是否紧固牢固,螺纹孔是否出现裂纹或变形等情况。
可以进行一定的力度测试,确保螺纹连接的可靠性和稳定性。
需要注意的是,在进行钢螺套安装时,应根据具体情况遵循相应的安装说明和操作规程。
不同型号、规格和尺寸的钢螺套可能具有不同的安装要求和工作性能,操作时应仔细阅读相关说明书并按规定进行操作。
总之,钢螺套的安装方法主要包括准备工作、螺纹孔准备、安装钢螺套、固定钢螺套以及检查和测试等步骤。
正确的安装方法和操作规程能够确保钢螺套连接的可靠性和稳定性,提高螺纹连接的强度和耐久性。
钢丝螺套安装要求标准(一)
![钢丝螺套安装要求标准(一)](https://img.taocdn.com/s3/m/149fc8f5db38376baf1ffc4ffe4733687f21fc69.png)
钢丝螺套安装要求标准(一)钢丝螺套安装要求标准引言•钢丝螺套是一种常见的紧固件安装工具,广泛应用于各行各业。
正确的安装钢丝螺套能够有效增加螺纹孔的承载能力,提高螺纹连接的可靠性和耐久性。
本文将介绍钢丝螺套的安装要求标准。
安装前准备•在安装钢丝螺套之前,需确认以下几点:–螺纹孔的尺寸和形状符合要求;–使用合适的钢丝螺套型号和规格;–准备适用的安装工具。
钢丝螺套的安装步骤1.清洁螺纹孔:–使用合适的清洁剂彻底清洁螺纹孔,确保无杂物和油脂残留。
2.钻孔(可选):–如有需要,可进行钻孔操作,确保螺纹孔设定深度和直径符合标准要求。
3.安装钢丝螺套:–将合适尺寸的钢丝螺套插入螺纹孔中,注意操作时需要轻微旋转和推入,确保完全插入。
4.设置螺纹孔深度:–如有需要,根据要求使用合适的螺纹孔深度限定工具,对螺纹孔进行必要的设定。
5.检查安装结果:–检查钢丝螺套的安装深度和固定效果,确保其与设计要求相符。
6.螺纹连接:–如需进行螺纹连接,使用正确的工具和方法进行拧紧。
注意事项•在安装钢丝螺套时,需要注意以下几点:–操作时需轻柔,避免过度力量;–确保钢丝螺套安装位置正确,避免偏移或歪斜;–如有使用锁定剂,需遵循相关的使用规范;–如有需要,可进行后续的强化处理,如涂覆防腐剂等。
总结•钢丝螺套的正确安装是保证螺纹连接可靠性和耐久性的关键步骤。
通过遵循安装要求标准,确保螺纹孔的尺寸和形状符合要求,选择合适的钢丝螺套并采取正确的安装步骤,能够有效提升工件的紧固性能和可靠性。
以上是针对”钢丝螺套安装要求标准”的相关文章,希望对您有所帮助。
钢丝螺套安装指导书
![钢丝螺套安装指导书](https://img.taocdn.com/s3/m/c63421e3f8c75fbfc77db233.png)
钢丝螺套安装使用作业指导书编制:审核:批准:文件编号:版本号:1.适用范围Scope of application本规范适用于本公司生产制造的所有产品,本规范规定了钢丝螺套的规格型号和使用,是本公司产品制造和检查验收的基本技术依据。
适用于公司所有的钢丝螺套产品的采购和安装使用。
2 编制目的Preparation of purpose为了防止在使用和采购钢丝螺套产品中产生失误和错用。
对于采购和使用起指导作用!3钢丝螺套介绍:钢丝螺套(简称丝套)是为保护有色金属螺纹孔而发展的嵌入物,适用于螺纹连接。
旋入并紧固在被连接件之一的螺纹孔中,形成标准内螺纹,螺栓(或螺钉)再拧入其中。
以冷轧不锈钢线制造成螺旋状内外同心体螺纹线圈,横切面呈菱形,形状类似于螺旋弹簧,具有较高的硬度及较好的表面粗糙度。
安装钢丝螺套使用专用的丝锥及安装工具攻丝和安装,螺套装于螺孔或螺母中,有减轻螺纹牙受力不均和抗冲击振动的作用,可以提高螺纹的疲劳强度,减少螺纹的磨损和抗腐蚀性能。
延长螺孔寿命4钢丝螺套安装工具狭义的钢丝螺套安装工具是专指钢丝螺套安装扳手,主要用于钢丝螺套在螺纹底孔内的安装,其基本原理是使钢丝螺套通过一段引导螺纹,迫使外径收缩,以便顺利装入底孔,分为手动及自动安装扳手。
广义的钢丝螺套安装工具包括了以下几种1、专用丝锥:用于加工钢丝螺套安装孔的内螺纹。
2、安装扳手:用于将钢丝螺套装入内螺纹孔中。
3、冲断器:用于折断钢丝螺套安装柄;4、卸套器:用于取出装入螺纹孔中的钢丝螺套5、螺纹塞规:用于检验安装钢丝螺套的内螺纹孔。
5钢丝螺套分类1,功能分类普通型螺纹丝套(Helicoil Free-Running Inserts)标记“FR”A、锁紧型螺纹丝套(Helicoil Screw Lock Inserts) 标记“SL”2、按钢丝螺套材料分类A、Cr-Ni不锈钢材料:通过强度和材料的组合,在通常情况下使用,在轻微型结构、铝合金结构、海水、含氯液体、增加抗腐蚀性下使用。
钢丝螺套使用手册
![钢丝螺套使用手册](https://img.taocdn.com/s3/m/f594c1226d85ec3a87c24028915f804d2b168784.png)
钢丝螺套使用手册一、前言钢丝螺套是一种常见的紧固件,它能够解决薄壁材料或易碎材料的螺纹连接问题。
本文将介绍钢丝螺套的使用手册,帮助大家更好地使用它。
二、材料介绍钢丝螺套是由不锈钢丝或铜丝制成的,具有高强度和耐腐蚀性。
它通常包括一个外壳和一个内芯,外壳是用来装配的,而内芯则用来加强螺纹。
三、安装步骤1.准备工具在安装钢丝螺套之前,需要准备一些工具:螺纹钻,螺纹切割器,钢丝螺套安装工具,以及润滑剂。
2.钻孔首先,需要在螺纹孔中钻出一个适合钢丝螺套的孔。
钻孔应该略大于螺套的外径,这样才能确保钢丝螺套的安装。
3.制造螺纹使用螺纹切割器在钻孔中制造一个螺纹。
要确保螺纹的深度和直径与钢丝螺套相匹配,这样才能确保螺套的安装。
4.涂抹润滑剂在安装钢丝螺套之前,需要在螺纹孔中涂抹润滑剂。
这可以减少摩擦力,并有助于钢丝螺套的安装。
5.安装钢丝螺套使用钢丝螺套安装工具将钢丝螺套安装到螺纹孔中。
确保螺套完全嵌入螺纹孔中,并且外壳与材料表面平齐。
四、注意事项1.正确选择钢丝螺套在选择钢丝螺套时,需要考虑螺纹孔的大小和深度,以及材料的类型和厚度。
同样重要的是,需要选择正确的钢丝螺套类型来满足特定的应用需求。
2.避免过度拧紧在安装钢丝螺套时,需要避免过度拧紧。
过度拧紧可能会导致螺套变形或损坏,并可能对材料造成损坏。
3.避免钢丝螺套旋转在松开螺丝时,需要避免钢丝螺套旋转。
如果钢丝螺套旋转,可能会导致它从螺纹孔中脱落,或者导致材料的损坏。
4.定期检查在使用钢丝螺套之后,需要定期检查它们的状态。
如果发现损坏或变形,需要及时更换。
五、结论钢丝螺套是一种非常有用的紧固件,可以解决薄壁材料或易碎材料的螺纹连接问题。
正确的安装和维护可以确保钢丝螺套的可靠性和持久性。
本文介绍了钢丝螺套的使用手册,希望能够帮助大家更好地使用它们。
钢丝螺套的正确安装方法
![钢丝螺套的正确安装方法](https://img.taocdn.com/s3/m/b0a55bef370cba1aa8114431b90d6c85ed3a885f.png)
钢丝螺套的正确安装方法钢丝螺套是一种常用的紧固件,用于加固和连接各种零部件。
正确安装钢丝螺套是保证机械装配质量的重要环节之一。
本文将介绍钢丝螺套的正确安装方法,以帮助读者更好地应用于实际生产中。
一、准备工作1. 确定螺套的规格和型号,以便选择适合的安装工具。
2. 清洁螺套安装位置,确保表面光洁,无杂质和油污。
二、选择合适的安装工具根据螺套的规格和型号,选择合适的安装工具。
常用的工具有螺套安装钳和螺套安装器。
螺套安装钳适用于小型螺套的安装,而螺套安装器适用于大型和深孔螺套的安装。
三、安装步骤1. 将螺套插入安装工具的凹槽中,确保螺套与工具的凹槽相匹配。
2. 将安装工具与螺套安装位置对准,缓慢而均匀地施加力量,将螺套插入安装位置。
注意不要使用过大的力量,以免损坏螺套或螺套安装工具。
3. 确保螺套完全插入安装位置,且与周围零部件紧密贴合。
4. 若需要调整螺套的位置,可使用安装工具进行微调,直至满足要求。
5. 确保螺套安装后的位置稳定,不会因受力或振动而松动。
四、注意事项1. 在安装过程中,避免螺套与其他金属零部件发生碰撞,以免损坏螺套的螺纹。
2. 在安装螺套之前,可使用润滑剂涂抹在安装位置,以减小摩擦力,方便安装。
3. 若螺套安装位置较深或较窄,可使用延长杆或弯头工具,以便更好地操作。
4. 对于一些特殊材质的螺套,如不锈钢螺套,可选择特殊的安装工具,以避免划伤或损坏表面。
5. 在安装过程中,如遇螺套卡死或无法插入的情况,应停止操作,检查螺纹孔的尺寸和质量,确保螺套与螺纹孔相匹配。
五、检验安装质量安装完成后,应进行安装质量的检验,以确保螺套的安装质量。
常用的检验方法有以下几种:1. 视觉检查:检查螺套与安装位置的契合度,是否与周围零部件紧密贴合。
2. 摇动检查:轻轻摇动螺套,检查是否有松动或异响,以判断螺套是否安装牢固。
3. 扭力测试:使用扭力扳手对螺套进行扭力测试,检查是否满足设计要求。
4. 拆卸力测试:使用专用工具对螺套进行拆卸力测试,检查是否满足设计要求。
钢丝螺套常识
![钢丝螺套常识](https://img.taocdn.com/s3/m/e0c1dc92daef5ef7ba0d3c36.png)
钢丝螺套钢丝螺套目录钢丝螺套介绍钢丝螺套分类钢丝螺套优点钢丝螺套特点螺纹套的标记方法螺纹套的安装步骤钢丝螺套介绍什么是钢丝螺套?钢丝螺套(简称丝套)是为保护有色金属螺纹孔而发展的嵌入物,适用于螺纹连接。
旋入并紧固在被连接件之一的螺纹孔中,形成标准内螺纹,螺栓(或螺钉)再拧入其中。
以冷轧不锈钢线制造成螺旋状内外同心体螺纹线圈,横切面呈菱形,形状类似于螺旋弹簧,具有较高的硬度及较好的表面粗糙度。
为什么要使用钢丝螺套?安装钢丝螺套使用专用的丝锥及安装工具攻丝和安装,螺套装于螺孔或螺母中,有减轻螺纹牙受力不均和抗冲击振动的作用,可以提高螺纹的疲劳强度,减少螺纹的磨损和抗腐蚀性能。
延长螺孔寿命。
螺套安装工具钢丝螺套安装工具用于钢丝螺套在螺纹底孔内的安装,其基本原理是使钢丝螺套通过一段引导螺纹,迫使外径收缩,以便顺利装入底孔,分为手动及自动安装扳手。
钢丝螺套的应用范围?钢丝螺套经过在产品上长期工作考验,结构可靠,性能良好,使用方便。
可用于各行业的产品零件上,有使用螺丝的产品,都是其对象,如应用于:航空工业,船舶工业,国防工业,汽车工业,五金电子,各种机械钢丝螺套分类(1)按钢丝螺套使用功能分类A、普通型螺纹丝套(Helicoil Free-Running Inserts)标记“FR”B、锁紧型螺纹丝套(Helicoil Screw Lock Inserts) 标记“SL”(2)按钢丝螺套材料分类A、Cr-Ni不锈钢材料:通过强度和材料的组合,在通常情况下使用,在轻微型结构、铝合金结构、海水、含氯液体、增加抗腐蚀性下使用。
B、铜合金材料:在要求用铜的情况下或经常调节转动的螺纹连接时使用;在要求用于导电或自润滑等情况时使用。
C、高温合金材料:温度在500——750℃时耐热使用;对宇航装配技术、飞机发动机、内燃机涡轮压气机在750℃内作业时使用。
(3)按钢丝螺套的螺纹体制分类A、国际标准ISO“M,MJ”系列钢丝螺套螺纹系列标记“M”,“MJ”;火花塞螺纹(Spark plug Thread)丝套在此系列B、统一螺纹“UN”系列钢丝螺套(UNIFIED Thread Series)粗牙螺纹标记“UNC”,细牙螺纹标记“UNF”,超细牙螺纹标记“UNEF”C、非螺纹密封的管螺纹(British Standard Pipe Thread)螺纹标记号为“G”(4)按钢丝螺套的旋转方向分类A、右旋钢丝螺套B、左旋钢丝螺套(5)按钢丝螺套安装柄有无分类:A、有安装柄钢丝螺套B、无安装柄钢丝螺套(6)按钢丝螺套表面有无镀层分类A、表面无镀层钢丝螺套B、表面有镀层钢丝螺套如:镀银、镀镉等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢丝螺套安装步骤及钢丝螺套的使用方法
钢丝螺套安装使用方法主要包括以下四个环节:一、钻孔二、攻牙三、安装四、去尾柄四个步骤。
要求严格的钢丝螺套安装步骤还需在第二步攻牙以后,用专用钢丝螺套底孔塞规对攻好牙的底孔进行检测,通规能通,止规能止的状态下才能进行下一步钢丝螺套安装操作。
此外对安装不好的钢丝螺套可采用专用取套工具—卸套器将其取出。
1 钻孔
钢丝螺套安装步骤第一步---钻孔
使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形, 切屑不要掉入。
钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过大不利于钢丝螺套的旋入。
使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形, 切屑不要掉入。
钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过大不利于钢丝螺套的旋入。
螺纹规格钻头直径(mm) 螺纹规格钻头直径(mm)
M2x0.4 2.1 M8x1 8.3
M2.5x0.45 2.6 M10x1 10.3
M3x0.5 3.1 M10x1.25 10.3
M4x0.7 4.2 M12x1.25 12.3
M5x0.8 5.2 M12x1.5 12.4
2 攻丝
钢丝螺套安装步骤第二步就是攻丝
使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝, 攻丝的长度必须超过钢丝螺套长度, 对于通孔, 要全部攻丝; 攻丝的精度决定最终标准内螺孔的公差带, 使用者要适当地选择攻丝方法和润滑, 盲孔攻丝要适当用力, 以防折断丝锥。
攻丝后, 螺纹孔应清理, 一般用压缩空气喷枪吹, 盲孔时还应使用带径向孔的长喷枪自下而上清理, 也可以用清洗的方法清理螺纹孔。
螺纹孔精度高时, 应用专用钢丝螺套底孔塞规进行检查。
3 安装
钢丝螺套装配操作第三步就是借助钢丝螺套专用扳手进行安装
在一般情况下应用手工安装器进行钢丝螺套安装。
钢丝螺套放入安装工具内, 使安装柄嵌入导杆槽内转动安装工具手柄使钢丝螺套旋入螺孔, 并使其距表
面留有0.25-0.75 圈空螺纹。
少量安装钢丝螺套时和M14×2 以上粗牙钢丝螺套安装时可采用“T ”型开槽或螺纹头简易工具安装, 并注意不要在钢丝螺套安装柄上施加较大的轴向力以防“ 乱扣” 。
钢丝螺套安装后, 为检查所形成的标准内螺纹孔精度等级, 可用相应的级别塞规检验。
4 去柄
钢丝螺套装配操作第四步就是去尾柄
对有折断槽的钢丝螺套,旋入螺孔后应将安装柄去除,需用去柄工具。
通孔时, 要将钢丝螺套安装柄折断, 一般用冲断器对准安装柄, 用200g 左右的榔头猛打一下即可去除, 对于M18×2.5 以上的粗牙钢丝螺套和M14×1.25 以上的细牙钢丝螺套, 用尖嘴钳上下弯曲安装柄就能折断,然后将断下来的安装柄从螺孔中取出即可。
如有侵权请联系告知删除,感谢你们的配合!。
