省煤器组合安装作业指导书(通用版)
省煤器安装作业指导书
省煤器安装作业指导书1-------------------------------.编制依据2-------------------------------.项目工程概况及工程量3-------------------------------.项目进度计划4-------------------------------.作业程序及作业方法5-------------------------------.作业质量标准6-------------------------------.作业安全要求7-------------------------------.成品保护要求1.编制依据1.1《火力发电工程施工组织设计导则》1.2《火电施工质量检验及评定标准》(96版、锅炉篇)1.3《电力建设施工及验收技术规范》DL/T5047-95(锅炉篇) 1.4《电力建设施工及验收技术规范》DL/T5031-94(锅炉篇) 1.5《电力建设施工及验收技术规范》DL/T5007-92(锅炉篇)1.6江联环保有限公司锅炉厂提供的JG-40/3.82-M型循环流化床锅炉施工图纸、说明书;1.7国家电力公司颁发的《电力建设安全健康与环境管理工作规定》;及国家经济贸易委员会发布的《电力建设安全工作规程(火力发电厂部分)》;1.8原电力工业部颁发的《电力建设文明施工规定及考核办法》;2.项目工程概况及工程量山西西山煤电有限责任公司矸石电厂3#锅炉为江联环保有限公司锅炉厂提供的JG-40/3.82-M型循环流化床锅炉。
省煤器主体布置在内部钢架Z2-Z3之间,是锅炉尾部烟气热量吸收利用的重要组成部分,它是将多管分离器处理后的比较洁净的高温烟气由上而下地引入省煤器、二、一次风室,进行热量利用的系统,然后从尾部烟道排出。
省煤器是锅炉给水预热组成部分。
省煤器分为两级,下部集箱标高8800L,中部集箱标高__L,上部集箱标高__L,蛇形管排每级有49排,管子规格为φ32*3,展开长度为__.4mm,材质为20G-G5310。
【最新】省煤器作业指导书-实用word文档 (14页)
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==省煤器作业指导书篇一:省煤器作业指导书山西永济“上大压小”热电联产工程 #3锅炉省煤器安装作业指导书#3锅炉省煤器安装作业指导书一、工程概述1、山西永济2×350MW锅炉是哈尔滨锅炉厂有限责任公司自主开发、设计、制造的超临界锅炉,本期工程装设2台350MW燃煤汽轮发电机组,锅炉为超临界压力、螺旋管圈、前后墙对冲旋流燃烧器、一次中间再热、单炉膛平衡通风、固态排渣、全钢构架的变压本生直流炉。
锅炉呈“П”型布置方式。
2、省煤器布置于锅炉尾部竖井后烟道内,位于水平低温过热器正下方。
省煤器系统由进、出口集箱,双肋片蛇行管排,进、出口导管、防磨装置及固定装置组成。
省煤器管排沿锅炉宽度方向均匀布置,共130排,一级省煤器。
省煤器管排由2根管径为Φ44.5×7mm蛇形管组成,材质SA-210C。
焊口总数约为780道;省煤器管组及散管总重232959Kg;省煤器固定装置2198Kg。
省煤器出口导管Φ406×50mm/Φ324×40mm材质SA-106C,焊口21道。
二、编制依据《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5190.2-201X《电力建设施工质量验收及评价规程》(锅炉机组篇201X版)DL/T 5210.2-201X 《火力发电工程建设标准强制性条文执行表格》锅炉分册201X版《电力建设安全工作规程》 DL/T5009.1-201X 《施工组织设计编制导则》《山西漳电蒲洲热电施工组织总设计》《#3锅炉专业施工组织总设计》省煤器安装图纸三、施工前准备1、围绕锅炉安装,布置一台50吨平臂吊车于锅炉左侧。
现场机械布置见下表:第 1 页共20页山西永济“上大压小”热电联产工程 #3锅炉省煤器安装作业指导书2、在施工现场布置施工电源盘1个,电焊机6台,并检查其安全性能是否符合要求。

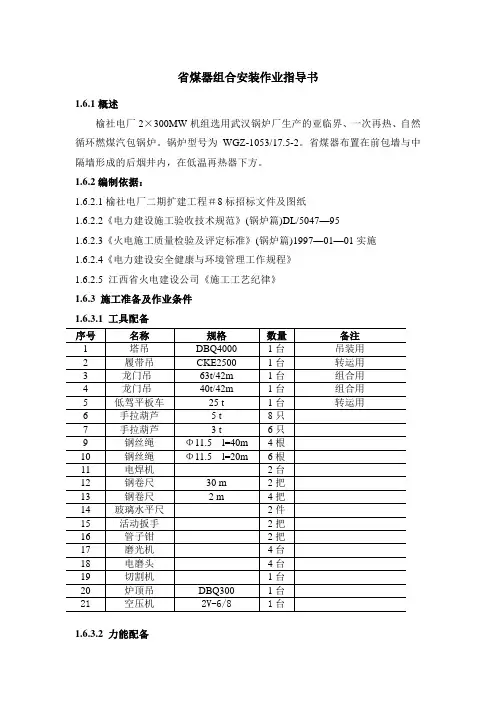

省煤器组合安装作业指导书 (2)
省煤器组合安装作业指导书1.6.1概述榆社电厂2×300MW机组选用武汉锅炉厂生产的亚临界、一次再热、自然循环燃煤汽包锅炉。
锅炉型号为WGZ-1053/17.5-2。
省煤器布置在前包墙与中隔墙形成的后烟井内,在低温再热器下方。
1.6.2编制依据:1.6.2.1榆社电厂二期扩建工程#8标招标文件及图纸1.6.2.2《电力建设施工验收技术规范》(锅炉篇)DL/5047—951.6.2.3《火电施工质量检验及评定标准》(锅炉篇)1997—01—01实施1.6.2.4《电力建设安全健康与环境管理工作规程》1.6.2.5 江西省火电建设公司《施工工艺纪律》1.6.3 施工准备及作业条件1.6.3.1 工具配备序号名称规格数量备注1 塔吊DBQ4000 1台吊装用2 履带吊CKE2500 1台转运用3 龙门吊63t/42m 1台组合用4 龙门吊40t/42m 1台组合用5 低驾平板车25 t 1台转运用6 手拉葫芦 5 t 8只7 手拉葫芦 3 t 6只9 钢丝绳Φ11.5l=40m 4根10 钢丝绳Φ11.5l=20m 6根11 电焊机2台12 钢卷尺30 m 2把13 钢卷尺 2 m 4把14 玻璃水平尺2件15 活动扳手2把16 管子钳2把17 磨光机4台18 电磨头4台19 切割机1台20 炉顶吊DBQ300 1台21 空压机2V-6/8 1台1.6.3.2 力能配备1.6.3.2.1 在组合场应设有电源,能同时满足8台电焊机及晚上照明用电。
1.6.3.2.2 因通球需要在组合场地应设置空压机,压缩空气压力应保证4—6kg/cm2。
1.6.3.2.3 氧气和乙炔采用瓶装供应。
1.6.3.3 施工条件1.6.3.3.1 设备供货要求,省煤器管系及附件设备到货齐全。
1.6.3.3.2 低温再热器的管排安装完毕,并经找正验收合格。
1.6.3.3.3 前包墙、中隔墙、左包墙找正完毕,并经验收合格。
热电厂省煤器安装施工作业指导书
省煤器安装施工作业指导书专业: 锅炉编号:性质:(一般、重要)重要批准:审定:审核:编制:编制单位:热机一锅炉编制日期:1、编制说明:1.1、工程概况工程量:1.1.1省煤器布置在尾部烟道竖井内,分上下两级布置。
总质量322.022吨。
1.1.2主要工作量统计:上级省煤器管屏共194片,对接焊口φ42×5 20G 776道;下级省煤器管屏共276片,分上下两段供货,对接焊口φ32×4 20G 1656道;省煤器连接管: φ133×13 共24根;省煤器吊挂管: φ42×5 共336根;省煤器护板: 41.136吨;2、施工图、厂家技术文件名称:2.1、《锅炉安装说明书》、《锅炉产品说明书》2.2、省煤器及其相关图纸2.3、《锅炉专业施工组织设计》2.4、《DBQ3000t.m负荷分配表》3、工艺流程:〈X〉安全要求;(X)表质量要求(1)〈1〉(2)〈2〉(3)〈3〉(4)〈4〉(5)〈5〉(6)〈6〉(7)〈7〉(8)〈8〉(9)〈9〉(10)〈10〉(11)〈11〉(12)〈12〉(13)〈13〉(14)〈14〉(15)〈15〉(16)〈16〉(17)〈17〉(18)〈18〉(19)〈19〉(20)〈20〉(21)〈21〉(22)〈22〉(23)〈23〉(24)〈24〉(25)〈25〉(26)〈26〉(27)〈27〉4、执行技术规范、标准4.1、《电力建设安全工作规程》(火力发电厂部分)DL5009.1—20024.2、《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-954.3、《火电施工质量检验及评定标准》(锅炉篇)建质[1996]111号4.4、《电力建设施工及验收技术规范》(焊接篇) DL/T5047-954.5、《电力建设安全健康与环境管理工作规定》 2002-01-21实施5、设备材料和加工配制情况5.1、设备已到现场,具备开工条件。
省煤器作业指导书
1.适用范围本作业指导书仅适用于辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程,上海锅炉厂生产SG-410/9.81-592高温、高压、单锅筒自然循环流化床锅炉省煤器的安装。
2.编制依据2.1《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-952.2《火电施工质量检验及评定标准》(锅炉篇)1996年版2.3《蒸汽锅炉安全技术监察规程》2.4《电力建设安全工作规程》2.5上海锅炉厂有限公司提供的图纸、说明书及有关技术资料。
2.6《辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程锅炉专业施工组织设计》2.7公司《锅炉安装质量保证手册》2.8公司质量/职业健康安全/环境体系文件及支持性文件2.9近几年施工过的同类或类似工程的成熟施工经验3.工程概况本锅炉省煤器布置在尾部竖井后部中、高温过热器下部,空气预热器上部,由下至上顺列布置有一级省煤器管系和二级省煤器管系。
省煤器系统包括一、二级省煤器和省煤器悬吊管。
一、二级省煤器都是由115根蛇形管组成,共分58组管屏,用省煤器悬吊管吊在顶板钢架上。
一级省煤器上部管接头标高28.3m,下部管接头标高21.668m,包括两个省煤器管组,中间连接部分标高24.85m。
下部省煤器管组重81361kg,中部省煤器管组重85696kg。
二级省煤器上部管接头标高32.62m,下部管接头标高28.3m,重69746kg。
省煤器蛇形管规格为φ45×4.5材质为20G,省煤器总重245820kg。
省煤器悬吊管共有90根,规格为φ51×6.5材质为20G,连接在省煤器出口集箱上,重7.035吨。
省煤器管组防磨罩材质为12Cr1MoV, 省煤器悬吊管防磨罩材质为1Cr18Ni9,防磨罩重7.933吨,整个省煤器系统重260.788吨。
省煤器系统规格及主要工程量见附表一。
4.主要施工机具及人力资源配置4.1作业机械、工具、仪器、仪表的配备,见下表5.1使用的机械设备和工机具能随时投入使用,且能满足施工需要。
省煤器作业指导书.
1.适用范围本作业指导书仅适用于辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程,上海锅炉厂生产SG-410/9.81-592高温、高压、单锅筒自然循环流化床锅炉省煤器的安装。
2.编制依据2.1《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-952.2《火电施工质量检验及评定标准》(锅炉篇)1996年版2.3《蒸汽锅炉安全技术监察规程》2.4《电力建设安全工作规程》2.5上海锅炉厂有限公司提供的图纸、说明书及有关技术资料。
2.6《辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程锅炉专业施工组织设计》2.7公司《锅炉安装质量保证手册》2.8公司质量/职业健康安全/环境体系文件及支持性文件2.9近几年施工过的同类或类似工程的成熟施工经验3.工程概况本锅炉省煤器布置在尾部竖井后部中、高温过热器下部,空气预热器上部,由下至上顺列布置有一级省煤器管系和二级省煤器管系。
省煤器系统包括一、二级省煤器和省煤器悬吊管。
一、二级省煤器都是由115根蛇形管组成,共分58组管屏,用省煤器悬吊管吊在顶板钢架上。
一级省煤器上部管接头标高28.3m,下部管接头标高21.668m,包括两个省煤器管组,中间连接部分标高24.85m。
下部省煤器管组重81361kg,中部省煤器管组重85696kg。
二级省煤器上部管接头标高32.62m,下部管接头标高28.3m,重69746kg。
省煤器蛇形管规格为φ45×4.5材质为20G,省煤器总重245820kg。
省煤器悬吊管共有90根,规格为φ51×6.5材质为20G,连接在省煤器出口集箱上,重7.035吨。
省煤器管组防磨罩材质为12Cr1MoV, 省煤器悬吊管防磨罩材质为1Cr18Ni9,防磨罩重7.933吨,整个省煤器系统重260.788吨。
省煤器系统规格及主要工程量见附表一。
4.主要施工机具及人力资源配置4.1作业机械、工具、仪器、仪表的配备,见下表5.1使用的机械设备和工机具能随时投入使用,且能满足施工需要。
省煤器安装作业指导书
省煤器安装作业指导书一、概述省煤器是一种用于提高锅炉燃烧效率的设备,它可以通过回收废气中的热量,并加热给进入锅炉的空气。
本文档旨在提供省煤器安装的详细指导,确保安装过程顺利进行并达到预期效果。
二、安装准备1. 确认省煤器的型号和规格,以及相关安装部件的数量和尺寸。
2. 检查锅炉的结构和安装环境,确保满足省煤器的安装要求。
3. 准备所需工具,包括扳手、螺丝刀、焊接设备等。
三、安装步骤1. 拆卸锅炉前部的烟管排放口,确保能够顺利将省煤器安装在该位置。
2. 安装烟管连接接头,将接头通过焊接方法连接到烟管排放口上。
3. 确认省煤器的方向,根据产品说明书进行正确的安装。
4. 安装省煤器支架,确保支架牢固并与锅炉结构紧密连接。
5. 将省煤器安装到支架上,注意将其与接头连接,并采用螺丝固定。
6. 安装空气进口和出口连接管道,并确保密封良好。
7. 进行必要的电气连接,确保与锅炉控制系统正常配合。
四、检查和调试1. 安装完成后,进行详细检查,确保各部件安装牢固且密封良好。
2. 打开锅炉,调整燃烧参数,观察省煤器的工作状态。
3. 检查省煤器的温度、压力等参数是否在正常范围内。
4. 对锅炉进行运行测试,观察锅炉的燃烧效率和排放情况是否得到改善。
五、安全注意事项1. 安装过程中必须断电,并确保锅炉处于停机状态。
2. 严禁在安装过程中使用易燃、易爆的物质。
3. 安装时必须佩戴防护手套和护目镜,防止意外伤害发生。
4. 注意通风条件,确保安装环境空气流通,避免可能的有害气体积聚。
六、维护保养1. 每月清洗省煤器内部,去除灰尘和沉积物,保持良好的换热效果。
2. 定期检查省煤器的支架和连接部件,确保其牢固可靠。
3. 注意监测省煤器的工作温度和压力变化,及时调整和维修。
七、常见问题解决1. 问题:安装完成后,省煤器无法正常工作。
解决方案:检查电气连接和控制系统,排除故障,确保所有部件正常工作。
2. 问题:安装后锅炉排放的废气颜色异常。
低温过热器及省煤器组合、安装作业指导书
1、施工范围东方锅炉厂生产的锅炉低温过热器一、二级与省煤器一、二级布置在后竖井尾部后侧烟道内,二者上下布置,低温过热器位于省煤器正上方。
低温过热器分水平段和垂直出口段,为顺列布置,蒸汽与烟气逆流换热。
水平段共两级,有3根管子绕成,共274排,管排横向节距114.3,下段管子为Ф57×8 mm、12Cr1MoVG ,上段管子Ф57×10.5 mm、12Cr1MoVG;垂直段管排由水平段的两排管合成一排管,起降低烟速、减少磨损作用,管子Ф50.8×10 mm、12Cr1MoVG,横向节距228.6mm,共137排,水平管组边缘管中心距中隔墙、后墙管中心间隙为79mm,距左右墙管中心间隙为111.6mm。
低温过热器水平段管组通过省煤器吊挂管悬吊在次梁上,垂直段与低过出口集箱相连而由集箱吊架悬吊在次梁上。
省煤器蛇行管组沿炉膛方向顺列布置,由管子Ф57×8 mm、SA-210C光管组成,4管圈绕,横向节距114.3mm,共274排,采用上下两组逆流布置;省煤器蛇形管组边缘管中心距中隔墙、后墙管中心间隙为60mm,距左右墙管中心间隙为168.75mm。
省煤器系统自重通过低温过热器下管组悬吊,载荷通过省煤器吊挂管吊挂装置传递到顶部大板梁上;为防止省煤器管排的磨损,在省煤器管束与四周包墙之间设有阻流板,在每组上两排迎流面及边排和弯头区域设置防磨盖板。
省煤器进口集箱由生根于烟气调节挡板处的支撑梁支撑。
低温过热器进口集箱三件,出口集箱两件,进口集箱规格φ584.2*110,材质SA-106C,标高46000mm 处,出口集箱规格φ558.2*84,材质SA-106C,安装标高75700mm。
省煤器进出口集箱各两件,规格均为φ508×88,材质SA-210C,进口集箱标高47000mm,出口集箱标高57300mm。
现场采用低温过热器水平段一级、二级地面组合成一体,并每两片加一排省煤器吊挂管为一组进行组合;省煤器蛇形管两级组合成一体,两排一组进行吊装;吊装采用上下错层交替吊装,吊一组低温过热器,再吊一组省煤器。
锅炉省煤器组合安装方案
锅炉省煤器组合安装方案1.适用范围本作业指导书适用于燃煤发电机组工程锅炉省煤器的组合安装。
1.编制依据2.1《燃煤发电机组工程施工组织设计》及《燃煤发电机组工程锅炉专业施工组织设计》2.2锅炉厂有限责任公司省煤器设备图纸2.3《电力建设施工质量验收及评价规程》(第2部分:锅炉机组) DL/T 5210.2—2009 2.4《电力建设施工质量验收及评价规程》(第7部分:焊接)DL/T5210.7-20102.5《电力建设施工技术规范》(第2部分:锅炉机组)DL5190.2-20122.6《火力发电厂焊接技术规程》DL/T869-20122.7《电力建设安全工作规程》(火力发电厂部分)DL5009.1-20022.8《工程建设标准强制性条文》(电力工程部分)2011版(第一篇)火力发电工程2.9管理手册和程序文件2.10《施工现场临时用电安全技术规范》JGJ-46-20053.工程概况及工程量3.1工程概况燃煤发电机组工程2×1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行螺旋管圈水冷壁直流炉,单炉膛、二次再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。
锅炉型号为SG2710/33.03-M7050。
锅炉钢结构为露天布置、独立式全钢结构,包括主体钢架、炉顶钢架、钢架(炉前、炉左右两侧)、楼梯间钢结构和空气预热器钢架。
3.2省煤器介绍锅炉给水由锅炉炉前单路进入,经过主止回阀和电动主闸阀后,分左右两侧到省煤器进口集箱。
由省煤器进口集箱进入的给水,流经省煤器管组,汇合在省煤器出口集箱,省煤器出口两侧管道在炉前汇集成一根下降管从上至下引入到水冷壁底部进口集箱。
省煤器受热面位于锅炉上部第一烟道出口处,前烟道和后烟道各布置一部分,两者并联。
水流方向是从上向下流动,省煤器进口集箱布置在上面,省煤器出口集箱在下面,沿着炉膛宽度方向从左到右布置有178 排管屏,每片管屏是8 根套,其中4 根套在前烟道,4 根套在后烟道,省煤器受热面管子规格φ42×8,材料SA210-C。
014省煤器组合及安装
国电宝鸡第二发电厂扩建工程5#机组建筑安装工程作业指导书文件编号:BJ—ZY—GL—014名称:5#锅炉省煤器组合及安装编制:审核:批准:西北电力建设第一工程公司宝鸡项目部1编制依据1.1 上海锅炉厂图纸省煤器977-1-7239 省煤器集箱 977-1-72401.2 《电力建设施工及验收技术规范》(锅炉机组篇)DL/T 5047-951.3 《电力建设施工质量验收及评价规程》(锅炉机组篇)DL/T5212.2-20091.4 《电力建设安全工作规程》(火力发电厂部分)DL5009.1-20021.5 《工程建设标准强制性条文》(电力工程部分2006版)1.6 《电力建设工程施工技术管理导则》国电电源[2002]896号;1.7 西北电建一公司宝鸡项目部《作业指导书管理及施工技术交底制度》工程-03;1.8 国家电力公司发布的《电力建设安全健康与环境管理工作规定》(2002-01-21实施)。
2作业项目概况及工作量2.1作业项目概况国电宝鸡第二发电厂扩建工程5#机组,锅炉为上海锅炉厂设计制造并供货的SG-2066/25.4-M977型超临界压力直流锅炉。
省煤器系统包括:低过侧省煤器、低再侧省煤器。
低过侧省煤器布置在后烟井隔墙后灰斗上部,低过侧省煤器管排:外形尺寸6880×3900mm,单重:2.2t,上、下各142片管排,每组4根并绕,管排间距132mm;省煤器管子规格:φ47.6×7.5mm,材质为:SA210-C。
低再侧省煤器布置在后烟井隔墙前灰斗上部(包括省煤器悬吊管),低再侧省煤器管排:外形尺寸7220×3300mm,单重:4.4t,管排间距280 mm,共67组管排,每组2片管排,每组8根并绕。
省煤器管子规格:φ47.6×7.5mm,材质为:SA210-C 。
悬吊管:低再侧省煤器悬吊管左右各67组,每组2根,管子规格:φ57×9mm,材质为:15CrMoG。
省煤器安装作业指导书
1工程概况滨州供热中心4×330MW机组工程,#3锅炉为华西能源HX1190/18.4-Ⅱ4型锅炉为单锅筒、单炉膛、亚临界、一次中间再热自然循环锅炉。
1.1工程名称、施工地点和施工范围1.1.1工程名称:#3锅炉省煤器安装1.1.2施工地点:#3锅炉后竖井区域32.88-64.5m及炉后组合场1.1.3施工范围:省煤器入口集箱、吊挂管下集箱、吊挂管出口集箱、省煤器蛇形管排及附件的安装。
1.2主要工程量1.3工程特点施工包括地面组合及高空安装两大部分;本项目施工涉及整个锅炉及组合场,施工场地狭小且点多面广,投入人力、物力多,各专业、施工处接口多,属多工种配合作业;机具使用频繁,工期长,难度大,质量要求高,立体交叉高空作业,安全危险性大,同时受天气影响。
在施工高峰期人员的增加将给安全管理及质量管理带来不利因素。
本施工项目安全级别为重要。
1.4特殊设备的名称、重量及几何尺寸:省煤器组件,10.7m×5.4m,重量2.2t。
2.依据文件2.1滨州供热电厂4*330MW电厂工程《施工组织总设计》2.2省煤器安装图纸华西能源工业股份有限公司2.3《电力建设施工质量验收及评价规程》锅炉机组篇DL/T5210.2-20092.4《电力建设施工质量验收及评价规程》管道及系统篇DL/T5210.5-20092.5《电力建设施工技术规范》锅炉机组篇DL/T5190.2-20122.6《电力建设安全工作规程》火力发电厂部分DL5009.1—20022.7《工程建设标准强制性条文》2006年版电力工程部分(施工及验收)2.8锅炉厂总图、钢架图纸及锅炉安装说明书等设备技术文件2.9公司质量、环境、职业健康安全管理手册与体系程序2.10公司评价出的重大危险因素/环境因素及管理方案、控制程序12.11 M250履带吊、FZQ1380塔吊等起重机具机械性能表3.开工前应具备的条件和施工前应做的准备3.1开工具备的条件及要求3.1.1厂家图纸及相关资料供应齐全,作业指导书经过审批;3.1.2所需机具应达到使用条件;3.1.3钢架整体安装验收完毕,经过验收,达到承重条件,顶板层K1~K5间的板梁及次梁按需求安装完毕,需缓装的钢结构已按要求缓装;3.1.4工器具准备完,满足安装需要;3.1.5设备到货应及时,满足吊装连续施工需要;3.1.6现场道路畅通,施工用电源达到使用条件;3.1.7厂家所配合格的专用工具应与设备同时到现场;3.1.8锅炉施工作业区域已布置好施工用电、水、气等力能设施且有充足的照明;3.1.9设备摆放、组合、起吊区域场地平整并且搭设好组合架。
省煤器焊接作业指导书
锅炉受热面(小径管)组合安装焊接作业指导书1.工程概况及工程量山东魏桥第三热电厂新建工程安装八台WGZ-240/9.8-2型锅炉。
本作业指导书适用于该工程锅炉受热面(小径管)组合安装焊接施工。
焊接方法为手工钨极氩弧焊打底,手工钨极氩弧弧焊盖面。
工程量详见下表:注:地面组合焊口为3408个,安装焊口为375个2.工程项目作业进度要求合理配合安装进度。
3. 工程项目作业准备工作及条件3.1 参加施工作业人员的资格及要求3.1.1焊工必须经《焊工技术考核规程》DL/T679-1999及劳动人事部《锅炉压力容器焊工考试规则》考核,取得相应项目合格的I类焊工。
3.1.2 焊工应有良好的工艺作风,严格按照给定的焊接工艺和焊接技术措施进行施焊。
并认真实行质量自检。
3.1.3参加作业的焊工施焊前必须认真熟悉本作业指导书,凡遇与本作业指导书要求不符时,焊工应拒绝施焊。
当出现重大质量问题时,报告有关人员,不得自行处理。
3.1.4 合格焊工不得担任超越其合格项目的焊接工作。
3.2施工作业环境要求3.2.1焊接场所允许最低环境温度如下:低碳钢:-20℃低合金钢、普通低合金钢:-10℃3.2.2焊接场所应采取有效的防雨、雪、防风、防寒等措施。
3.2.3施工处有足够的施工照明。
3.3施工前的准备及要求3.3.1施工前要有作业指导书,并做好技术措施和安全措施交底工作。
3.3.2 合格焊工在施焊锅炉受热面管子前,应进行与实际条件相适应的模拟练习,并经折断面检查符合要求后方可正式焊接。
3.3.3焊接材料: 焊丝、钨棒、氩气的质量应符合国家标准,焊丝有制造厂的质量合格证,焊丝使用前应清除表层及端面油、锈、及杂物,露出金属光泽,氩气纯度不低于99.95%,钨棒采用铈钨极,规格为φ2.5mm,使用的长度一般可根据焊枪头内部的空间尺寸确定。
钨棒在使用前应磨成锥形。
锥体长度为6—10mm;锥角为15—25°。
锥体端头不宜过尖,否则,易熔化混入焊缝熔化金属中造成夹钨缺陷。
省煤器组合安装作业指导书
省煤器组合安装作业指导书1.工程概况1。
1 工程简介某发电厂一期工程设计2×660MW燃煤发电机组,锅炉采用东方锅炉(集团)股份有限公司产品,型号:DG-2102/25.4-Ш型;型式:超临界变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、尾部双烟道结构,采用平行挡板调节再热汽温,平衡通风、前后墙对冲燃烧、露天布置、固态排渣、全钢架悬吊Π型结构。
锅炉采用定压方式运行.省煤器组合安装属重要项目,省煤器布置在尾部竖井下部,由下向上分为一级管组和二级管组两段,均采用为φ50。
8×7。
1管,材质SA—210C,4管圈绕。
上下管组均各共168片,管屏间距为114.3mm。
省煤器管通过悬吊低温过热器管的汽吊管悬吊。
省煤器进口集箱右端由生根于烟气调节挡板处的支撑梁支撑,左端由托架支撑。
1.2 工程名称、施工地点、施工范围及性质1。
2。
1 工程名称:#1锅炉省煤器组合安装1.2。
2 施工地点:#1锅炉施工区域1。
2。
3 施工范围:主要包括省煤器运输、卸车、存放、组合、吊装、安装找正等工作。
1。
2.4 本项目性质为重要施工项目。
1。
3 省煤器主要工程量省煤器主要工程量见表5—34。
表5-34 省煤器主要工程量1。
4 工程特点省煤器安装地面组合工作量相对本施工项目而言,工作量较小,占时短;高空安装,工作环境差,工作量大,立体交叉作业面大,属多工种配合作业。
1.5 特殊设备(根据集箱和设备尺寸组合)省煤器蛇形管组组件 8400×8180mm 84件 7724kg吊装最大件省煤器出口集箱重量为12.556t,规格为φ508×88mmL=10007。
5mm。
2.编写依据2.1 #1机组锅炉省煤器图纸,图号23N-3等图纸。
2.2 东方锅炉厂提供的电厂锅炉安装说明书。
2。
3 #1机组《施工组织总设计》。
2.4 #1机组《锅炉施工组织设计》。
2。
5《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-95。
省煤器组装作业指导书
省煤器组装作业指导书1、概况xx1#炉省煤器装设在尾部对流烟道内,分上下两组,与空气预热器上级和中、下级交叉布置,省煤器蛇形管规格均为Φ32×4,材质20G,双管绕成。
上组省煤器按左右分两组,每组横向管排均为79列。
下组省煤器按前后左右分四组,每组横向管排均为33列。
上组省煤器通过每片蛇形管的管夹固定在通风梁上,通风梁固定在外护板上,外护板吊挂在包墙管下集箱上。
下组省煤器通过每片蛇形管的管夹固定在通风梁上,通风梁固定在外护板上,外护板固定在尾部钢架上。
上下级省煤器通过四根Φ108×7的连通管前后交叉连接。
将下级省煤器蛇形管在地面组装前后左右四组,分别和护板组焊成一体,共四组。
组装后整体运输到现场,在中级空气预热器就位后,整体吊装。
上级省煤器的护板吊在包墙管下集箱上,现场采用临时5t电葫芦散装。
地面组装时必须搭设稳固的组合钢架。
省煤器联箱安装时应画出中心线和标高线,蛇形管焊接时从联箱中间往两侧组装。
下级省煤器组装后可以加临时支架,便于倒运、安装,安装好后要及时去掉临时支架。
上级省煤器在装时可在焊口处搭设活动脚手架,为保证上下层同时作业时,联箱处焊工应用石棉板遮蔽。
2 、编制依据2.1 xx热电厂一期锅炉安装工程施工组织设计2.2 xx锅炉股份有限公司随机图纸及相关技术资料2.3 蒸汽锅炉安全监察规程及电建规范(锅炉篇、焊接篇、超探篇、射线篇)2.4 《火电施工质量检验及评定标准》(1996版)3施工步骤:3.1 安装前根据省煤器供货清单、装箱单和图纸进行全面清点,特别注意检查受热面管外表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷,外表面缺陷深度超过管壁厚度的10%以上时,要提交业主和厂家进行处理;并要着重检查承受荷重部件的承受力焊缝,该焊缝必须符合图纸和有关规范要求。
3.2 蛇形管在组装前必须进行通球试验,试验用球为Φ16.8钢球,通球前要对钢球进行编号和严格管理,不得将球遗留在管内;通完球后要做好可靠的封闭措施,并要有记录。
省煤器安装施工作业指导书
目录1 编制依据 (2)2 工程概况 (2)3 作业准备工作及条件 (2)4 作业程序及作业方法 (4)5 作业质量保证措施 (5)6 作业质量标准及要求 (5)7 作业安全要求 (6)8 成品保护要求 (7)1 编制依据1.1《火电施工质量检验及评定标准》(锅炉篇)1.2《电力建设施工及验收技术规范》(锅炉篇)1.3《电力建设安全工作规程》1.4《锅炉专业施工组织设计》1.5公司锅炉安装质量保证手册1.6锅炉厂提供的图纸、说明书及有关技术资料2 工程概况2.1宁夏宝丰能源集团有限公司焦化废气综合利用制烯烃项目—余汽发电装置工程锅炉本体为济南锅炉集团有限公司生产制造的型号为YG-260/9.8-M12型(260T/H、9.8Mpa、540℃)高压循环流化床锅炉。
2.2本锅炉省煤器三级错列布置。
管子为Φ30×4光管,材料20G(GB5310),共275片,平行于侧墙逆流错列布置,横向节距42.5mm。
设置有省煤器进口集箱、出口集箱。
省煤器各集箱均采用Φ219×20,材料20G(GB5310)。
各组省煤器的重量均由通风梁支撑在锅炉钢架上。
省煤器易发生局部磨损处加装定位防磨板。
2.3工程量:省煤器总重量165.3吨。
3 作业准备工作及条件3.1工程安排3.1.1进度计划3.1.2人力计划3.2作业准备工作及条件3.2.1作业机械、工具、仪器、仪表的配备,见下表注:以上机械、工器具必须经有关部门检验校核合格,方可使用。
3.2作业环境要求3.2.1组合平台:利用受热面综合组合平台进行省煤器防磨罩安装。
组合场设置充足照明及临时排水沟道。
组合场地道路畅通,满足车辆运输要求。
组合过程中,根据吊装顺序合理安排重复利用组合平台。
3.2.2临时设施安装完(停层临时平台布置完;起吊架、倒运架、脚手架制作完)。
3.2.3施工管理者及施工操作人员熟悉图纸和施工方法,并经过交底签字完。
3.2.4组合吊装条件:3.2.4.1施工区域场地平整、夯实、清洁,照明充足满足施工要求,同时设置安全警戒设施。
省煤器安装作业指导书
省煤器安装作业指导书一、前言省煤器是一种重要的能源节约设备,其安装对于提高锅炉热效率、减少燃煤成本具有重要意义。
本作业指导书将详细介绍省煤器的安装步骤和注意事项,以确保安装工作的顺利进行。
二、安装准备1. 工具准备:扳手、尺子、橡胶锤、电动钻等;2. 材料准备:省煤器设备、管道连接件、密封胶等;3. 安全准备:佩戴安全帽、手套和防护眼镜,确保安全工作进行。
三、安装步骤1. 清理工作区域:在安装前,需清理锅炉周围的杂物和灰尘,确保工作区域整洁;2. 确定安装位置:根据锅炉的型号和尺寸,选择适合的位置安装省煤器设备;3. 安装支架:使用螺丝批和电动钻等工具,将省煤器支架固定在所选择的安装位置;4. 安装导流板:将导流板按照图纸要求固定在支架上,确保导流板与支架紧密连接;5. 连接管道:根据省煤器设备的进出口位置,使用管道连接件将省煤器与锅炉管道连接起来;6. 密封检查:使用密封胶对连接处进行密封,确保无漏气现象;7. 检查安装质量:将连接好的省煤器设备进行检查,确保安装质量合格;8. 启动测试:在安装完成后,进行启动测试,检查省煤器设备是否正常运行。
四、安装注意事项1. 安全第一:在安装过程中,必须严格遵守安全操作规程,确保人身安全;2. 遵循图纸要求:在安装过程中,要根据图纸指导进行操作,确保安装正确;3. 密封处理:在连接处和接口上,务必进行严密的密封处理,以防漏气现象发生;4. 设备保护:安装过程中,应注意保护省煤器设备,避免碰撞和损坏;5. 检查维护:安装完成后,应定期检查省煤器设备的工作状态,并进行必要的维护保养。
五、总结省煤器作为一种节能设备,在锅炉运行中起着至关重要的作用。
安装省煤器的过程需要严格按照操作指导和注意事项进行,并在安装完成后进行启动测试,确保设备正常运行。
同时,定期进行检查和维护保养,可以有效延长省煤器的使用寿命。
希望本作业指导书对于省煤器的安装工作提供帮助,确保安全和高效完成安装任务。
5#省煤器组合安装
目录一.适用范围二.编制依据三.工程概况及主要工程量四.作业人员资格要求五.主要施工机械及工器具六.作业顺序七.作业方法、工艺要求及质量标准八.安装技术记录和质量验收九.安全文明施工1、适用范围本作业指导书适用于中电投石家庄供热有限公司2×168MW高温热水锅炉扩建工程5#锅炉省煤器管的焊接施工。
2、编制依据22.1锅炉说明书济南锅炉厂2.2锅炉安装说明书济南锅炉厂2.3锅炉设备图纸济南锅炉厂2.4电力建设施工质量验收及评价规程(锅炉机组篇)DL/T5210.2-2009 2.5电力建设施工质量验收及评价规程(焊接篇) DL/T5210.7-2010 2.6电力建设施工质量验收及评价规程(管道篇) DL/T5210.5-2009 2.7火电施工质量检验及评定标准(管道篇)2.8 锅炉安装工序检验质量划分表2.10 蒸汽锅炉安全技术监察规程(劳动部颁发的[1996]276号)2.11火电施工质量验评标准(锅炉篇1996年版)2.12火电施工质量验评标准(焊接篇1996年版)2.13电力建设安全工作规程 DL5009 1-922.14锅炉专业施工组织设计3、工程概况及主要工程量3.1中电投石家庄供热有限公司2×168MW高温热水锅炉扩建工程由济南锅炉有限公司生产,其产品型号:QXF168-1.6/130/70-A型锅炉,单汽包炉,Π型布置。
梁与柱均采用钢结构。
省煤器由上级省煤器,中级省煤器和下级省煤器组成,上级省煤器管径为φ60×4,材料20,共22片。
中级省煤器管径为φ42×3,材料20,共46片。
下级省煤器管径为φ38×3,材料20,共58片。
垂直于后烟井前、后墙,逆流顺列布置,为了检修方便,上、下级之间布置有人孔,省煤器重量通过空心梁支撑在钢架上。
炉水从炉后进入下级省煤器进口集箱。
经下级省煤器送入上级省煤器,引入锅筒。
为了防止烟气走廊造成烟速过高,使飞灰磨损省煤器,省煤器的首排及末排管直段以及所有弯头处均设有防磨罩。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改省煤器组合安装作业指导书(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes省煤器组合安装作业指导书(通用版)1.工程概况及工程量1.1工程(系统或设备)概况广东国华粤电台山发电厂一期工程末三台3×600MW火电机组锅炉是由上海锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、控制循环燃煤汽包炉,全钢结构,露天布置,型号SG-2028/17.5-M907,过热器出口蒸汽流量2028t/h,蒸汽压力17.5MPa,蒸汽温度541°C。
天津电力建设公司承建3#机组安装工程。
省煤器分为上下两层,沿左右方向布置在后烟井下部;标高49936—41030mm之间。
散片供货,每层169片管屏,每片管屏由3根ф51×6管绕制。
省煤器进口集箱1个,标高41030mm;省煤器悬吊管进口集箱3个,标高51130mm;省煤器出口集箱1个,标高75700mm;入口集箱与管屏散管连接。
省煤器总重715.591t。
1.2工程量1.2.1联箱有关数据:名称规格材质数量单重(kg)总重(kg)标高(mm)省煤器入口联箱ф559×85,L=20374SA-106B1202442103241030省煤器悬吊管进口联箱ф219×35,L=19288SA-106B378502310251130省煤器出口联箱ф273×40,L=19798SA-106B166706670757001.2.2蛇行管排有关数据:名称规格材质外形尺寸数量总重量(kg) 管排间距(mm) 上部省煤器ф51×6SA-210C 12448×2918 169332393115下部省煤器ф51×6SA-210C12448×29121693323931151.2.3通球试验球径如下表:部件名称管子规格管子内径(mm)DO取用比例球径(mm)实际球径蛇行管排ф51X6390.70DO27.328蛇行管排ф51X6390.65DO25.3526散管ф51X6390.80DO31.2322.编制依据序号资料名称编号备注1《电力建设安全工作规程》(第1部分:火力发电厂) DL5009.1-20022《火电施工质量检验及评定标准》(锅炉篇)1996年版3《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-951996年版4《省煤器》《省煤器集箱》上锅图纸5《锅炉专业施工组织总设计》3.作业前的条件和准备3.1技术准备序号具备的条件和应作的准备1《省煤器组合安装作业指导书》编制完,经审批合格。
2设备到货齐全,检验、清点编号完毕,满足安装使用要求。
3全体技术人员进行施工前图纸会审,并有会审记录。
4对所使用的工器具进行全面检查、检修,保证使用的可靠性。
5锅炉钢架安装完毕并验收合格。
6标高39800mm层临时平台搭设完毕7后烟井后墙、前墙、左侧墙安装就位8后顶棚过热器安装就位9水平低过安装完毕10施工电源、照明布置完毕3.2作业人员序号作业人员工种资格要求人数备注1行政负责人有组织协调能力和现场管理经验12技术负责人熟悉图纸,有组织能力13技术人员熟悉图纸,有安装经验15安全人员有现场工作经验,有安全员上岗证书16质检员有质检工作经验和质检员上岗证书18铁工熟悉操作技能,有施工经验169焊工经过培训,有上岗证书810起重工经过培训,有上岗证书411架子工经过培训,有上岗证书612机械操作工经过培训,有上岗证书23.3作业工机具序号工机具/仪表仪器规格/型号准确度数量备注1圆筒吊FZQ20001台负荷试验合格2滑行小车5t4台3平板车25t1辆4盒尺3m1mm2把检验合格5卷尺30m1mm1把检验合格6钢板尺1m0.5mm1把检验合格7玻璃管水平仪50m1套检验合格8铁水平500mm 1把检验合格9倒链5t2个10卡环5t4个11倒链3t2个12钢丝绳Φ17.5×12000 2对13钢丝绳Φ17.5×8000 2对14麻绳Φ22×100m2根15线坠0.25kg 2个17对讲机1对18对口卡子10个19钢丝绳Φ302对20钢丝绳Φ393对21钢丝绳扣Φ302对22钢丝绳扣Φ393对3.4安全器具施工安全用具统计表序号名称规格单位数量备注1安全带条202安全绳条103工具袋个203.5其他1)施工场地应平整、无杂物,保持整洁。
2)施工道路畅通,不得乱堆乱放,随意堵塞交通要道。
3)施工水源、电源引设到位,满足施工要求。
4)施工电源、氧乙炔、空气管道等力能供应已具备施工条件,且铺设整齐符合安全作业要求。
4.作业程序、方法4.1施工方法及要求4.1.1设备清点4.1.1.1对蛇行管排外观检查应无裂纹、重皮、撞伤、龟裂、压扁、分层、严重的锈蚀、油漆脱落等现象,允许麻坑深度:管子≤10%设计厚度,外形尺寸应符合图纸要求。
4.1.1.2对集箱的检查应无裂纹、重皮、撞伤、龟裂、压扁、分层、严重的锈蚀等缺陷。
集箱的接管座位置、外型尺寸应符合图纸要求。
外表局部的缺陷深度标准为:管接座≤10%设计厚度,集箱筒体≤1mm。
集箱内部清洁无杂物,无尘土、锈皮、金属余屑等杂物。
集箱两端应有纵横中心线标志,并打上样铳眼,以便安装进行标高校验和水平校验。
厂家焊缝要符合《火电施工质量检验及评定标准》(焊接篇)的要求。
4.1.1.3按图对到货设备进行清点,对未到货的设备进行统计。
做到心中有数。
4.1.2集箱清理对于集箱要用压缩空气进行内部吹扫清理,用手电筒或内窥镜对集箱进行检查,使集箱及管接头内部清洁,无尘土、锈皮、积水、金属余屑等杂物,清理完毕报公司质量部、监理检查,检查完毕,及时用设备上的塑料封盖对管口进行封堵,并填写集箱清理签证。
4.1.3联箱划线校对厂家联箱中心线标记,并划出联箱纵横中心线标志。
4.1.4光谱分析对设备上所有合金件必须进行光谱分析。
所有厂家焊道10%PT 无损检测,因此,在焊口两侧打磨200mm,要露出金属光泽,管排蛇行管弯管部分R<1.8D进行测厚;PT无损检测及测厚要做好施工记录,施工记录必须具有真实性。
不合格部分要用记号笔做好标识。
填报设备缺陷单报送上工代、监理、业主。
4.1.5通球试验在管排组合及安装前,对管排进行通球试验,通球采用钢球;钢球必须编号和严格管理,通球前用压缩空气将管子吹扫干净,管子内无尘土、锈皮、积水、金属余屑等杂物,然后进行通球;通球时必须通知公司质量部、监理到场旁证,为保证通球后管子的清洁,通球合格后及时用随设备上的塑料封盖封堵严实,同时及时填写通球签证单。
另必须如实填写通球施工记录。
4.1.6组合省煤器共计169排,每排管排由3根管子组成。
将上下两层组合成一个整体,并完成上下管夹的连接,组件最大外形尺寸为:12448×5830×68,重为3803kg。
组件在地面组合前要对管排的外形尺寸要进行校核,管排平整度偏差≤20mm,管子对口时,应按图规定做好坡口,对口间隙应均匀,管端内外10-15mm处,在焊接前应清除油垢和铁锈,直至露出金属光泽。
管子对口偏折度用直尺检查,距焊缝中心200mm处离缝一般不大于2mm。
对口应做到内壁齐平,对接焊的局部错口值不应超过壁厚的10%,且不大于1mm。
组件的宽度偏差为10mm以内。
作好施工记录。
每片组合完后进行防磨装置安装,严格按图安装,不能与管子焊接,夹子的力度适中,平整,不影响热膨胀。
4.1.7安装4.1.7.1悬吊管进口集箱安装悬吊管进口集箱不预存,待低过管排吊装完,用FZQ2000从炉右49.2m平台穿装,再用双轨小车手动葫芦接钩。
联箱的标高误差在±3mm以内,纵横中心线水平度偏差为±3mm。
为防止集箱承重后位置误差太大无法找正,每个集箱至少用型钢均布加固5点。
4.1.7.2省煤器组件的安装在低过与省煤器悬吊管进口集箱之间的空档中布置2个轨道,用10号槽钢作门架与水平低过固定,在每条轨道上安装两台5t滑行小车,小车上分别安装一个5t倒链,两台小车连起来。
轨道及滑行小车使用水平低过吊装的装置,强度计算见低温过热器组合与安装作业指导书。
组件由FZQ2000由炉顶B4-B6外侧支撑梁贯下。
管排由后烟井内布置的2台手动葫芦接钩,牵引运至尾部竖井内,直接用手动葫芦拉倒位。
就位后先将联箱和管排之间的吊板连接固定,待管排就位完毕后进行对口焊接,管排从炉左往炉右依次吊装就位。
管排吊挂时要确保前、后、左、右与包墙间的膨胀间隙必须严格按照图纸要求安装。
管排安装完毕后进行间距调整及防磨装置安装。
4.1.7.3省煤器入口集箱安装省煤器入口联箱预存在大灰斗39800mm平台上,吊装用钢丝绳规格为30mm;入口联箱正式就位标高是41030mm。
就位时用三根39mm 的钢丝绳分三点挂在悬吊管进口集箱上,钢丝绳与集箱之间用铁皮垫起来以防钢丝绳拉伤集箱;每根钢丝绳上吊挂10t倒链,用倒链把集箱拉起就位。
省煤器入口联箱在省煤器出口灰斗就位加固后即可吊装就位,然后安装灰斗上部支撑。
在下部省煤器及省煤器入口联箱安装找正后可进行散管的安装,散管数量共计507根,由中间向两侧安装。
在安装过程中,要求管排边管垂直度偏差≤3mm,管排间距偏差为±5mm,边缘管与炉墙间隙要符合图纸要求,管排的平整度≤20mm;联箱的标高误差在±3mm以内,纵横中心线水平度偏差为±3mm;防磨装置符合图纸,焊接牢固,平整,不影响热膨胀。
吊挂装置安装符合图纸要求,安装正确,负荷分配合理。
注意:联箱的标高测量,以主柱的一米标高线向上,用钢卷尺反出的对应标高为准。
4.2施工工艺流程5.质量控制点的设置5.1质量目标根据工程的总体质量目标和专业分项目标,制定本项目的质量目标。
l分项工程验收优良率达100%;l受监焊口检验一次合格率≥98%;l不因施工质量原因发生设备爆管事故5.2质量控制及质量通病预防为了保证省煤器安装的施工质量,对设备检查、清理、划线、组合、安装等各工序严格把关,尤其在安装防磨装置时要焊接牢固。
5.2.1质量通病及预防措施项次质量通病预防措施1强迫对口禁止强迫对口。
a.对于管口间隙过大的管子,应在弯管部位采取热校管的办法调整管子的长度进行对口;对于直管段应采取重新配管的方法处理;不得使用强拉硬拽的方法对口,b.由于管间距、弯曲半径过大或过小、弯曲角度不对或其他原因造成错口、厥口时,必须加热调整或其他的方法进行调校。
