酸雾净化塔技术方案
酸雾吸收塔设计方案
酸雾吸收塔设计方案1. 引言酸雾吸收塔是一种用于处理工业废气中酸性成分的设备。
它通过将废气通入塔体，在塔内与吸收剂进行接触和反应来去除废气中的酸性成分。
本文将详细介绍酸雾吸收塔的设计方案。
2. 设计原理酸雾吸收塔的设计原理基于气液吸收技术。
废气通过塔体时，酸性组分被吸收剂吸收，从而实现去除酸雾的目的。
一般情况下，吸收剂是一种水溶液，如氢氧化钠或石灰水。
3. 设计要求在设计酸雾吸收塔时，需要满足以下主要要求：•塔体材料应具有良好的耐腐蚀性，以适应酸性废气的处理。
•塔体结构应具有良好的密封性，确保废气不会泄漏。
•吸收剂的流量和浓度需要根据废气中的酸性成分进行调整，以实现高效的吸收效果。
•废气处理后的排放应符合相关排放标准。
•设计和操作要方便、安全可靠。
4. 设计步骤4.1 确定处理对象和工艺参数首先需要确定待处理的废气成分和酸性成分的浓度，以及废气处理的目标。
同时还需确定操作条件和要求，如处理效率、处理量等。
4.2 选择吸收剂根据废气的性质和目标酸性物质的种类，选择适合的吸收剂。
常用的吸收剂有氢氧化钠和石灰水，它们分别适用于不同的酸性成分。
4.3 确定塔体结构根据处理量和操作要求，确定合适的塔体尺寸和形状。
塔体一般由耐酸性材料制成，如玻璃钢、不锈钢等。
同时还需考虑塔体的填料、分布器、塔板等设计。
4.4 设计吸收剂循环系统吸收剂循环系统用于将废气中吸收的酸性成分吸收剂送回到塔内。
该系统通常包括泵、管道、循环箱等组成，并需要考虑泵的流量和性能。
4.5 设计废气进出口和废气处理设备根据废气的流量和操作要求，合理设计废气进出口以及废气处理设备。
废气处理设备通常包括风机、排气口等，需要考虑其运行稳定性和排放能力。
4.6 完善安全措施酸雾吸收塔的设计和操作过程中需要重视安全问题。
例如，可以设置液位控制器、压力传感器等安全设备，以确保设备运行安全。
5. 设计结果与评价经过以上的设计步骤，可以得到酸雾吸收塔的设计结果。
酸雾处理技术方案设计
Word格式酸雾废气净化治理工程设计方案目录第1章项目概况 (2)第2章废气中主要污染源 (2)2.1 污染源的种类 (2)第3章方案编制 (2)3.1.1 编制依据 (2)3.1.2主要规范和工程设计标准 (3)3.1.3处理废气量与浓度 (3)3.1.4废气处理后浓度 (3)3.2 编制原则 (4)第4章工艺设计 (4)4.1 工艺流程选择 (4)4.2 工艺流程的说明 (5)4.3 工艺流程的系统组成 (5)4.4 废气收集与管路系统 (6)4.5 酸雾净化塔的净化原理 (6)第5章工程实施 (6)5.1 工程进度 (6)5.2 项目实施综合调度 (7)5.3 施工管理 (7)5.4 工程要点 (7)第6章承诺与保证 (8)第1章项目概况碱洗车间,硫酸铜工序,铟回收工序在生产过程中会产生一些酸雾废气，如未经治理直接排放在大气中势必会对周围的环境造成污染，影响周围居民的生活。
为有效保护环境，保障公众健康，同时为决策部门提供决策依据，按照《建设项目环境保护管理条例》(1998国务院253号)和其它相关法律、法规的规定，建设项目必须进行环境治理。
为企业的可持续发展，甲方决定对其进行治理，使酸雾废气治理后达标外排。
为此我公司在对项目进行现场踏勘的基础上，结合有关技术资料、法律法规、技术导则和政府文件，编制完成了该项目的废气处理工艺设计方案。
第2章废气中主要污染源2.1 污染源的种类生产产生酸雾废气，主要是在生产产生一定量的酸雾废气，产生的废气主要是、H2SO4、NH3.H2O、As、HCl、等气体，按照清洁生产的要求，在处理工艺上，首先考虑将这类物质尽可能地净化处理，要求做到达标排放第3章方案编制3.1 编制依据3 .1.1设计依据1）《中华人民共和国环境保护法》（1989年12月）；2）《中华人民共和国环境影响评价法》（2002年10月）；3）《建设项目环境保护管理条例》；4）《中华人民共和国大气污染防治法》；5）《中华人民共和国噪声污染防治法》；6）《国家环境保护“十五”计划》；7）《化学工业“十五”规划》（国家经贸委）；8）《市环境保护条例》；9）《市环境保护“十五”计划》；3.1.2主要规范和工程设计标准《工业企业总平面设计规范》(GB50187-93)；《工业建筑防腐蚀设计规范》(GB50046-95)；《建筑制图标准》(GBJ104-87)；《大气污染物综合排放标准》（GB16297-1996）；《大气环境质量标准》（GB3095-1996）；3.1.3处理废气量与浓度依据业主提供的资料，本系统废气排放量：80000 m3/h。
蓄电池化尘车间酸雾净化塔设计方案secret
浙江某电源制造有限公司蓄电池极板化尘硫酸酸雾净化塔改造工程技术设计2023-3-20目录一、概述二、技术参数三、废气治理原理四、设计方案五、工艺流程六、供货范围七、维护运营八、制作质量规定九、施工安全、环保工作规范十、设备附图（施工图另行提供）蓄电池极板化尘净化塔改造工程一、概述本工程为电池极板化尘槽反映时所产生的硫酸尾气进行净化解决，处理后规定达成大气污染综合排放标准。
符合GD16297-1996标准。
具体规定：即净化效果达成95-98%，按照达成国家允许排放标准。
二、具体参数（技术规定）四条化尘线甲方给定的风量为8250m3/h·条，合计33000m3/h。
管线长度约50m。
三、废气治理原量采用碱液中和法净化。
化尘槽工作是废气由风机负压经风管进入捕集器，通过捕集器中的网格或填实经物理捕获法将70-80%的硫酸尾气捕集掉，其余尾气经风管进入填料净化塔下部进风口，尾气逆流而上与净化塔底部的NaOH溶液喷雾至二层吸取填料，充足气膜吸取，完全中和反映，净化气化经净化塔由烟囱排出。
碱液经耐腐蚀泵在塔内循环使用，当摩尔含量不够时及时补充新的碱液，使用一段时间后，循环液呈中性时可直接排放。
碱液吸取硫酸酸雾是当前解决酸性废气的重要方法，该设备工艺简朴，操作成本低，解决效率高，一般可达95-98%。
四、设计方案根据甲方提供的实际规定：1、四条化尘系统安装一台净化塔1）净化塔设计规格：Φ3200×6500mm2）SO2+2NaOH=NaHSO3NaHSO3+SO2+H2O=2NaHSO33）主风管Φ850mm长度按实际规定定。
4）风机：（1台）P=1352PaQ=33000m3/hN=18.5KWY=1000转/分5）防腐循环泵：80m3/h 2台*气流负荷最大时设备的运转数据：1）空塔速度：1.14m/s2）塔内停留时间：＞3.5s3）塔内阻力损失：600Pa4）主管道流速：16m/s,主管道阻力(10m):25Pa5）吸取温度＜100℃6）解决效果：＞95%五、工艺流程4只化尘槽吸罩——支气管——主气管——捕集气——净化塔——风机——风囱排出喷淋系统：采用二级喷淋，以增长吸取中和时间，填料为Φ50mmPP多面空心球+波纹填料，喷嘴为无堵塞喷头。
酸雾净化方案
环保设施解决方案废气处理部分1、产品概述我公司生产的STBF系列玻璃钢酸雾净化塔是本厂根据国内外废气处理设备和我厂酸雾处理塔的基础上改进的新一代酸雾处理设备，现已申请了国家专利，该设备具有阻力小，能耗省，噪声低，处理效率高，能处理氯化氢气体（HCL）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氰氢酸气体（HCN）、碱蒸汽（NaOH）、硫化氢气体（H2S）、二氧化硫（SO2）气体及福尔马林（HCHO）等水溶性气体，采用重叠式双级喷淋及滤料层与喷雾交叉布置，使汽液相逆向流动，即酸雾气体由下而上流动，喷淋液由上而下喷淋。
这样能使汽液接触更加充分，提高了净化效率，目前生产的STFA、STFB、STFS、STFW、STFG等系列玻璃钢净化塔均为国内较新科研成果，该设备具有气液接触充分，净化效率优异，设备阻力小，噪声低，结构紧凑，造型美观，制作精良，操作、维护方便，运行费用低等优点。
产品工艺先进、性能可靠、品种齐全、质量保证、投放市场后，经几年使用净化效率均在95%以上，深受用户好评。
本设备适用于高层建筑屋面上和地面安装，并且由于采用转速低的风机，噪声小、耗电少、设备阻力低。
它具有外形美观、结构紧凑、占地面积小、耐腐浊、抗老化性能好，安装、运输、维护管理方便等优点，且净化效果可靠，是目前国内较理想的一种新颖废气净化设备。
适用于电镀酸洗车间及其它生产过程中，产生的盐酸、硫酸、氮氧化物等酸性有害气体的净化。
2、设备运行原理和技术特点STBF系列净化塔的净化过程：塔体上部喷淋碱性吸收液，下部进入塔体的酸性有害气体与喷淋液呈逆流流动，酸雾废气由风机压入净化塔内外筒夹套组成的匀压室，经过不等速迂回式的二道喷雾处理，进入净化塔内筒处理器，废气穿过有花片球式填料组成的填料层，再经过二道喷雾处理，使气液两相充分接触发生吸收中和反应，达到高效净化之目的。
经处理后的废气再经过脱水器脱液处理，然后排入大气。
酸雾吸收塔方案
酸雾吸收塔方案酸洗时打开盖板，酸洗完成后及时关闭盖板。
但是，酸洗液的挥发仍会产生酸雾，需要进行收集处理。
因此，本工程设计方案将对现有酸洗池进行酸雾收集处理装置的设计、制作及安装调试。
四、设备选型4.1、酸雾吸收塔酸雾吸收塔是酸雾收集处理装置的核心设备，其功能是将酸雾吸收并转化为液体，以达到减少酸雾排放的目的。
本工程设计方案选用玻璃钢酸雾吸收塔，具有耐腐蚀性强、密封性好、安装方便等优点。
4.2、循环液下泵循环液下泵是酸雾吸收塔中的重要设备，用于将吸收塔中的液体循环输送到氢氧化钠贮液箱中，以便进行再生。
本工程设计方案选用耐腐蚀的离心泵，能够适应酸性环境下的工作。
4.3、酸槽移动盖板酸槽移动盖板是实现酸洗槽密封的关键设备，能够有效地减少酸液的挥发，达到环保部门的有组织排放要求。
本工程设计方案选用玻璃钢移动盖板，具有耐腐蚀性强、密封性好、操作方便等优点。
五、安全措施5.1、酸洗槽的密封为了保证酸液不挥发，酸洗槽必须密封。
本工程设计方案采用玻璃钢移动盖板进行密封，同时设置安全开关，当盖板未关闭或关闭不严时，设备将自动停止工作，以保证操作人员的安全。
5.2、设备的防腐由于酸雾吸收处理装置将长期处于酸性环境下，设备的防腐措施非常重要。
本工程设计方案采用耐腐蚀的材料，如玻璃钢、不锈钢等，以延长设备的使用寿命。
六、总结本工程设计方案对现有酸洗池进行酸雾收集处理装置的设计、制作及安装调试，符合相关法律法规和排放标准，并采用了适当的设备选型和安全措施，能够有效地减少酸雾排放，保护环境，保障操作人员的安全。
在酸洗过程中，需要将工件放入酸槽内，同时在酸槽顶部设置抽吸管道，以防止酸雾挥发到空气中。
移动盖板采用船用锚链条传动，并在四周采用防酸碱的帆布帘进一步防止酸雾逃逸。
盖板采用Q235碳钢矩形钢加角钢作为骨架，并内外覆玻璃钢防腐，以延长使用寿命。
盖板行走限位采用硬限位，因为在酸雾条件下，对电气元气件的腐蚀会引起限位开关失灵，故直接采用硬限位较为可靠。
酸雾喷淋塔处理废气方案

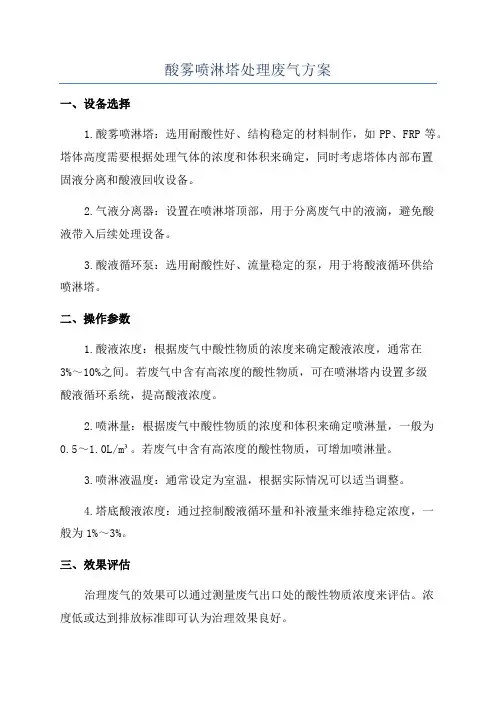

酸雾喷淋塔处理废气方案一、设备选择1.酸雾喷淋塔：选用耐酸性好、结构稳定的材料制作，如PP、FRP等。
塔体高度需要根据处理气体的浓度和体积来确定，同时考虑塔体内部布置固液分离和酸液回收设备。
2.气液分离器：设置在喷淋塔顶部，用于分离废气中的液滴，避免酸液带入后续处理设备。
3.酸液循环泵：选用耐酸性好、流量稳定的泵，用于将酸液循环供给喷淋塔。
二、操作参数1.酸液浓度：根据废气中酸性物质的浓度来确定酸液浓度，通常在3%～10%之间。
若废气中含有高浓度的酸性物质，可在喷淋塔内设置多级酸液循环系统，提高酸液浓度。
2.喷淋量：根据废气中酸性物质的浓度和体积来确定喷淋量，一般为0.5～1.0L/m³。
若废气中含有高浓度的酸性物质，可增加喷淋量。
3.喷淋液温度：通常设定为室温，根据实际情况可以适当调整。
4.塔底酸液浓度：通过控制酸液循环量和补液量来维持稳定浓度，一般为1%～3%。
三、效果评估治理废气的效果可以通过测量废气出口处的酸性物质浓度来评估。
浓度低或达到排放标准即可认为治理效果良好。
此外，还可以通过监测废气流量、废气温度和酸液消耗量等参数来评估系统的性能。
如果废气流量、温度和酸液消耗量稳定，说明系统运行良好。
四、优化措施1.使用高效喷嘴：采用高效喷嘴可以提高喷淋效果，减少酸液消耗量。
2.循环酸液处理：对于酸性物质浓度较高的废气，可采用循环酸液处理方式，提高处理效率。
3.滞留时间控制：根据废气中酸性物质的浓度和反应速率来确定塔体的滞留时间，以保证废气充分与酸液接触反应。
综上所述，酸雾喷淋塔是一种有效的废气处理设备，适用于废气中酸性物质的处理。
通过科学选择设备、合理设置操作参数和定期进行效果评估，可以实现废气的治理和排放标准的达标。
酸雾吸收塔的处理效率
酸雾吸收塔的处理效率以酸雾吸收塔的处理效率为标题，本文将详细介绍酸雾吸收塔的定义、工作原理、设计要点以及提高处理效率的方法。
一、酸雾吸收塔的定义酸雾吸收塔又称为酸雾净化塔，是一种用于处理工业废气中酸性物质的装置。
它通过将酸雾气体与碱性溶液接触，使酸性物质被吸收、中和，从而达到净化废气的目的。
二、酸雾吸收塔的工作原理酸雾吸收塔的工作原理基于气液反应原理。
当含有酸性物质的废气通过酸雾吸收塔时，废气中的酸雾与塔内喷淋的碱性溶液接触，发生化学反应。
酸性物质在碱性溶液中被中和，从而形成盐类或水溶解。
经过吸收处理后的废气经排气系统排放，而中和后的溶液则通过排液系统排出。
三、酸雾吸收塔的设计要点1. 塔体设计：酸雾吸收塔一般为塔式结构，塔内设置填料，用于增加废气与溶液的接触面积。
塔体应选择耐腐蚀性能好的材料，如玻璃钢、不锈钢等。
2. 喷淋系统设计：喷淋系统用于将碱性溶液均匀地喷洒在塔内填料上，与废气进行充分接触。
喷淋系统应设计合理，确保溶液能够充分覆盖填料表面，并且喷淋液滴的大小和均匀性对处理效果有重要3. 溶液循环系统设计：溶液循环系统包括溶液循环泵、溶液储罐等设备。
循环系统应能够保证溶液的稳定供应，以及对中和后的溶液进行适时排放和补充。
4. 排气系统设计：排气系统用于将处理后的废气排放到大气中。
排气系统应合理布局，包括排气管道、排气风机等设备。
排气管道的长度、直径和布局对废气排放的效果有一定影响。
5. 排液系统设计：排液系统用于将中和后的溶液排出。
排液系统应设置合适的排液口和溶液储罐，确保溶液的及时排放和处理。
四、提高酸雾吸收塔处理效率的方法1. 优化喷淋系统：通过调整喷淋液滴的大小和均匀性，提高废气与溶液的接触效率。
2. 选择合适的填料：填料的选择和设计对吸收效率有重要影响。
应选择具有较大比表面积和良好液膜分布性能的填料。
3. 控制溶液浓度：溶液的浓度对吸收效果有一定影响。
应根据废气中酸性物质的浓度和性质，调整溶液的浓度。
废气处理专业设备酸雾净化塔技术方案书
废气处理方案书项目编号：20150925常州市中康环保设备有限公司2015年09月19日目录第1章公司简介 (4)第2章公司部分相关业绩介绍 (5)第3章项目总论及编制依据 (7)§3.1 项目概要 (7)§3.1.1 项目名称 (7)§3.1.2 建设单位概况 (7)§3.1.3 设计依据 (7)§3.1.4 编制原则 (8)§3.1.5 设计范围 (8)第4章污染源分析及排放标准 (10)§4.1 建设项目废气污染源产生及排放情况 (10)§4.2 废气源强及废气性质分析 (12)§4.3 设计处理标准 (16)第5章废气处理工艺设计 (17)§5.1 废气处理的工艺选择 (17)§5.2 废气污染物防治措施评述 (18)第6章废气处理设备 (27)§6.1 工程设计参数 (27)第7章电气与控制 (31)§7.1 设计依据 (31)§7.2 电气系统 (31)§7.3 系统控制与安全 (32)第8章运行管理及人员编制 (33)§8.1 运行管理 (33)§8.2 吸收装置运行方式 (33)§8.3 正常运行控制 (34)§8.4 正常运行安排 (34)§8.5 人员编制 (34)第9章工程投资估算 (35)§9.1 工程概算一览表 (35)第10章运行成本及分析 (38)§10.1 运行费用估算 (38)§10.2 结论 (39)第1章公司简介常州市中康环保工程有限公司简介：常州市中康环保设备有限公司专业从事废水处理、废气处理工程、环保设备等环保产品的设计、施工安装、销售和管理的节能减排型企业。
公司创立以来，不断与各设计院校合作进行主自创新、优化产品、升级服务，得到业内外人士的高度好评，深受广大消费者的厚爱。
酸雾净化塔安装施工方案
酸雾净化塔安装施工方案1. 引言本文档介绍了酸雾净化塔的安装施工方案，包括施工前的准备工作，安装流程，以及安装后的验收标准。
酸雾净化塔是一种用于处理工业废气中的酸雾的设备，其安装施工需要严格按照规范和标准进行操作，以确保设备的性能和使用寿命。
2. 施工前准备工作在开始安装酸雾净化塔之前，需要进行一些准备工作，以确保施工顺利进行。
2.1 施工图纸和规范在施工前，施工方需要准备酸雾净化塔的施工图纸和相关规范，这些文件将指导施工的各个环节。
2.2 施工人员培训施工人员需要接受相关的培训，了解酸雾净化塔的安装流程和相关安全注意事项。
2.3 施工现场准备施工现场应进行清理和平整，保证施工的顺利进行。
确保现场提供足够的空间和电源供给。
3. 安装流程酸雾净化塔的安装流程通常包括以下步骤：3.1 基础施工首先进行基础施工，包括地坪的处理和坑槽的挖掘，以确保酸雾净化塔的基础牢固和稳定。
3.2 设备安装按照酸雾净化塔的施工图纸和规范进行设备的安装。
包括安装支架、立柱、梯子等，并确保设备的水平度和垂直度符合要求。
3.3 管道连接将酸雾净化塔与其他设备进行管道连接。
确保管道连接的紧密性和密封性。
3.4 电气连接进行电气连接，并按照相关标准和规范进行接地处理，确保安全使用。
3.5 操作系统安装安装酸雾净化塔的操作系统，并进行相应的测试和调试，确保设备的正常运行。
4. 安装后验收标准安装完成后，需要进行相应的验收工作，以确保酸雾净化塔的性能和安全性达到要求。
4.1 外观检查检查酸雾净化塔的外观是否完好无损，检查有无漏水、渗水等问题。
4.2 功能测试进行酸雾净化塔的功能测试，包括流量、压力等参数的测试，确保设备运行正常。
4.3 操作测试对酸雾净化塔的操作系统进行测试，确保操作界面正常，操作功能齐全。
4.4 安全检查进行安全检查，确保安装符合相关的安全标准和规范，避免安全隐患。
5. 总结本文档对酸雾净化塔的安装施工方案进行了详细的介绍，包括施工前的准备工作，安装流程，以及安装后的验收标准。
酸雾净化塔技术要求
酸雾净化塔技术要求一、概述酸雾净化塔是一种用于处理含有酸性气体的废气的设备。
它主要通过化学反应将废气中的酸性成分转化为无害物质，从而达到净化废气的目的。
本文将从设计、材料、工艺等方面介绍酸雾净化塔技术要求。
二、设计要求1. 设计流量：根据生产过程中产生的废气量和浓度确定酸雾净化塔的设计流量。
2. 填料选择：填料应具有良好的耐腐蚀性能和传质性能，常用填料有陶瓷球、玻璃球等。
3. 填充密度：填充密度应根据废气中污染物浓度和反应速率确定，一般在150-300 kg/m3之间。
4. 反应器高度：反应器高度与填充层数有关，一般按照每层填充高度为1.5-2m计算。
三、材料要求1. 填料材料：填料应选用具有良好耐腐蚀性能和传质性能的材料，如陶瓷球、玻璃球等。
2. 填料支承材料：填料支承材料应选用耐腐蚀性能好的材料，如玻璃钢、不锈钢等。
3. 反应器本体材料：反应器本体应选用耐腐蚀性能好的材料，如玻璃钢、碳钢、不锈钢等。
四、工艺要求1. 填充：填充前应进行清洗和干燥处理，填充时要注意填充密度均匀。
2. 水平分布板：水平分布板应采用耐酸碱的材料制作，密封性能好，防止废气侧漏。
3. 进出口管道：进出口管道应选用耐腐蚀性能好的材料，如玻璃钢、碳钢、不锈钢等，并采用密封措施防止泄漏。
4. 循环液泵：循环液泵应选用耐酸碱的泵，并采取防腐措施。
五、操作维护要求1. 定期检查反应器内部情况，清洗填充物和水平分布板。
2. 定期更换循环液，并对循环系统进行清洗和消毒。
3. 定期检查进出口管道和泵的密封情况，及时更换损坏的部件。
4. 定期检查酸雾净化塔的运行状态，如发现异常情况及时进行处理。
六、安全要求1. 操作人员应接受相关培训，了解操作规程和安全注意事项。
2. 废气处理过程中应采取防护措施，避免废气泄漏。
3. 酸雾净化塔应设置监测仪器，监测废气中酸性成分浓度。
4. 废液应按照相关法规进行处置。
七、结语酸雾净化塔是一种重要的废气处理设备，在设计、材料、工艺、操作维护和安全方面都有一定的要求。
酸雾净化塔是一种常用的废气处理设备
酸雾净化塔是一种常用的废气处理设备酸雾净化塔是净化酸雾废气、硫酸、硝酸、氢氟酸、盐酸等很多工艺操作中的设备，会产生酸性或碱性气体。
废气通过引风机的动力进入高效填料塔，并在填料塔上端的喷头上喷射吸取液，均匀地分布在填料塔上。
由于填料塔具有机械强度高、耐腐蚀、空隙率高、表面积大的特点，因此在填料塔表面与废气和吸取液接触。
因此，填料塔表面的废气与吸取液有更大的接触面积和反应时间，净化后的气体会被水饱和，然后通过塔顶的除雾装置。
酸雾处理塔的工作原理是将气体中的污染物分别出来，转化成无害物质，净化气体。
它属于逆流型差动触头。
塔体内填料是气液接触的基本构成部分。
当塔外气体进入塔体时，气体将进入填料层。
从包装层顶部喷射的液体和在包装层前面喷射的液体将在包装层上形成液膜。
当气体通过填充间隙时，它与填充液膜接触并合并，填充层可供应充分的表面积用于吸取或综合反应。
除尘本领强，除尘效率高，排放浓度低，漏风率小，能耗低，占地面积小，运行可靠稳定。
该系列除尘器特别适用于以下场合：电石炉除尘、铁合金厂除尘钢厂烟气净化燃煤锅炉及小电厂锅炉除尘垃圾焚烧炉除尘冶炼厂高温烟气除尘铝厂烟气净化水泥厂回转窑尾及窑头除尘炭黑厂尾气除尘等，其应用领域具有温度高、烟气量大等特点。
1、喷淋液喷洒：酸雾净化塔中，喷淋系统将喷淋液均匀地喷洒在塔内。
喷淋液通常是碱性溶液，如氢氧化钠溶液。
喷淋液通过喷嘴或喷淋器将其细密地喷洒在塔内，形成液滴。
2、废气进入：酸雾废气进入净化塔的底部，并向上流动。
废气中含有酸性气体和颗粒物。
3、气液接触：废气在向上流动的过程中，与喷淋液中的液滴相互接触。
酸性气体和颗粒物会被喷淋液吸附或溶解。
4、反应发生：喷淋液中的碱性物质与酸性气体发生中和反应，将其转化为无害的盐类。
这个过程是通过酸碱中和反应实现的。
5、净化后的气体排放：经过气液接触和反应后，废气中的酸性气体被净化，颗粒物也被捕集在喷淋液中。
净化后的气体从塔顶排出，实现环保排放要求。
酸雾净化塔技术方案_图文
酸雾净化塔技术方案目录一、项目简介二、设计参数三、净化系统主要技术要求四、设计标准与法规五、设计原则六、工艺技术原理6.1工艺流程6.2废气净化塔工作原理6.3洗涤塔工作原理七、主要设备介绍7.1净化塔7.2洗涤塔7.3废气回收塔7.4活性炭吸咐塔7.5控制系统八、技术特点九、主要设备清单十、酸雾净化塔安装及使用说明一、项目简介车间废气,根据环保要求,车间需配备相应的净化设备,使排放浓度达到国家规定标准。
依据贵公司提出的工艺设计部件及具体要求,我公司通过对该公司生产实际情况进行初步了解调研,在与贵公司相差技术人员和领导沟通和讨论后,结合企业实际情况,采用酸雾塔。
二、设计参数序号参数名称单位参数值1 车间废气面积立方2 废气量风量三、净化系统主要技术要求序号参数名称参数值1 净化效率>96%四、设计标准与法规GB13271-2001《国家工业大气污染物排放标准》HCRJ040-1999《温式烟气脱硫除尘装置》GB/T16157-1999《固定污染源排气中颗粒物测定与气态污染采样方法》GB50040-1995《工业建筑防腐蚀设计规范》JB/ZQ400-3-96《焊接件通用技术条件》五、设计原则6.1.选择成熟可靠的废气净化工艺;6.2.尽量降低废气净化系统工程投资;6.3.在满足净化系统过程各项指标的前提下,尽力为企业节能减耗。
六、工艺技术原理6.1工艺流程6.2废气塔工作原理废气塔具有阻力小、能耗省、噪音低、处理效率高,能处理氯化氢气体、氟化氢气体、氨气雾、铬酸雾、氰氢酸气体、碱蒸气、硫化氢气体等气体的新型净化塔,它具有净化效率凑、占地面积小、耐腐蚀、耐老化性能好,重量轻的特点。
它适用于排放一定浓度的腐蚀性酸雾气体,主要用于化工、电子、医院、研究中心等场所。
原理:通风实验中需处理的废气,由玻璃钢离心风机压入净化塔之进气段后,垂直向上与喷淋段自上而下的吸收反应,使废气浓度降低,然后继续向上进入填料段,废气在塑料球打滚再与吸收液起中和反应,使废气浓度进一步降低后进入脱水器,净化后的气体排出大气。
酸雾净化塔方案
酸雾净化塔方案废气排放符合国家环保要求，达到了清洁生产的目的。
四、设备特点酸雾净化塔采用全自动控制系统，具有操作简单、稳定可靠、净化效率高、使用寿命长等特点。
采用优质耐酸碱材料制造，具有良好的耐腐蚀性能，可适应不同的酸雾废气处理需求。
同时，该设备还具有占地面积小、安装方便、维护简单等优点，可有效解决酸雾废气治理难题。
五、结构形式酸雾净化塔主要由进气口、填料层、喷淋系统、排气口、排液口等组成。
填料层采用优质塑料填料，具有大比表面积、充分接触、均匀液膜等特点，可提高酸雾废气的净化效率。
喷淋系统采用高效喷嘴，可将吸收液均匀喷淋到填料层上，使废气与吸收液充分接触，达到高效净化的目的。
六、应用场合酸雾净化塔适用于电镀、化工、制药、印染、冶金等行业的酸雾废气治理。
尤其是对于氯化氢气体、氟化氢气体、硫酸雾等强腐蚀性气体的治理效果更佳。
七、工艺流程酸雾废气经过风管引入酸雾吸收器，经过填料层与吸收液充分接触，进行中和反应，净化后的废气经过除雾板脱水除雾后排放至大气中。
吸收液在塔底经过水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
八、主要设备技术参数酸雾净化塔的处理风量可根据用户需求进行定制，处理效率可达到99%以上。
采用优质耐腐蚀材料制造，可适应不同的酸雾废气处理需求。
同时，该设备还具有自动控制系统、安全保护装置等多重保障，确保设备的正常运行和安全稳定。
九、净化效率经过实践验证，酸雾净化塔的净化效率可达到99%以上，能够有效去除氯化氢气体、氟化氢气体、硫酸雾等强腐蚀性气体，达到国家环保要求。
十、操作说明酸雾净化塔采用全自动控制系统，操作简单方便。
在使用过程中，需要定期检查设备的运行状态和吸收液的浓度，及时更换和补充吸收液，以保证设备的正常运行和净化效果。
十一、报价清单详见附表。
十二、设备立面布置图（附后）详见附图。
废气净化塔的操作说明如下：1. 在使用前，需要检查风机和水泵的油位液面线是否低于下部位置，并保持经常加油，切不可断油。
酸雾净化塔安拆施工方案
酸雾净化塔安拆施工方案1. 简介酸雾净化塔是一种常用于工业生产过程中处理酸性废气的设备。
本文档将提供酸雾净化塔的安装拆卸施工方案，包括前期准备工作、安装步骤和注意事项。
2. 前期准备工作在进行酸雾净化塔的安装拆卸施工之前，需要进行一些准备工作，确保施工过程的安全和顺利进行。
具体准备工作包括：•确定施工区域：首先要确定酸雾净化塔的安装位置或拆卸区域，并清理周围的杂物，确保施工区域的通风良好，便于施工操作。
•准备工具和设备：根据具体施工要求，准备所需的工具和设备，包括起重设备、手工工具、安全工具等。
•安全防护措施：施工前需要准备好必要的安全防护措施，包括佩戴安全头盔、手套、护目镜等，确保施工人员的人身安全。
3. 安装步骤以下是酸雾净化塔的安装步骤，请按照顺序进行施工：步骤一：基础施工1.根据设计要求和图纸，准确确定酸雾净化塔的基础位置，并进行基础开挖。
2.在基础开挖完成后，进行基础混凝土的浇筑和固化。
3.检查基础的平整度和垂直度，确保基础的质量和稳定性。
步骤二：酸雾净化塔安装1.使用起重设备将酸雾净化塔的各部件分别运送到安装位置。
2.按照设计图纸和工艺要求，进行酸雾净化塔的组装，并严格检查各个连接部位的密封性。
3.将酸雾净化塔各部分与支撑结构进行牢固连接，确保整个系统的稳定性。
步骤三：管道连接1.根据设计要求，进行酸雾净化塔与周围管道的连接。
2.确保管道连接牢固，并进行严密的密封处理，防止酸性废气泄漏。
4. 注意事项在酸雾净化塔的安装拆卸施工过程中，需要注意以下事项：•施工人员必须佩戴好安全防护装备，确保人身安全。
•操作起重设备时，必须按照相关标准和规定进行操作，并做好周围的安全警示。
•在连接和拆卸过程中，严禁使用力量过大的工具，以免损坏设备。
•定期检查和维护酸雾净化塔，确保其正常运行和安全性。
5. 总结本文档提供了酸雾净化塔安装拆卸施工方案，包括前期准备工作、安装步骤和注意事项。
在施工过程中，务必按照相关规定操作，并严格执行安全措施，确保施工的安全和质量。
酸雾吸收塔方案
酸雾吸收塔方案1. 引言酸雾是指在工业生产过程中，随着废气排放而产生的铵化合物、无机酸化合物等有害气体。
酸雾对环境和人体健康都具有严重的危害，因此需要采取适当的措施进行处理。
酸雾吸收塔被广泛应用于工业废气处理中，通过吸收和中和酸性气体，达到净化废气的目的。
本文将介绍一种酸雾吸收塔方案，详细说明其工作原理和设计要求。
2. 工作原理酸雾吸收塔是一种基于液相吸收和化学中和原理的污染治理设备。
其工作原理可以分为以下几个步骤：1.废气进入吸收塔：废气经过预处理后进入吸收塔，气体通过进气口进入塔内。
2.喷淋液滴洒：塔内设有喷淋装置，将吸收剂喷淋到塔内并形成细小的液滴。
3.酸性气体吸收：废气中的酸性气体与喷淋液滴接触，发生吸收反应。
酸性气体中的有害物质被喷淋液吸收，从而净化了废气。
4.中和反应：吸收液中的酸性物质与喷淋液发生中和反应，产生中和产物。
中和产物可通过后续处理进一步去除。
5.净化后的气体排放：经过吸收和中和处理后的废气通过排气口排放至大气中。
排放的废气应符合相关环保要求。
3. 设计要求设计酸雾吸收塔时需要考虑以下几个方面的要求：3.1 吸收液选择吸收液的选择应根据被吸收酸性气体的性质来确定。
常用的吸收液包括碱性溶液、氨水等。
根据具体工况和所需达到的废气净化效果，选择合适的吸收液。
3.2 塔内喷淋装置塔内应设有合适的喷淋装置，用于将吸收剂均匀喷淋到塔内。
喷淋装置的设计应考虑喷淋液滴的分布均匀性及喷淋强度的调节。
3.3 塔内填料选择填料可提高酸性气体与吸收液接触的表面积，促进吸收反应的进行。
常用填料有塔内填料和塔板填料。
选择合适的填料时应考虑填料强度、耐腐蚀性、表面积等因素。
3.4 废气进出口与排放口设计废气进出口与排放口的设计应考虑气体流动的均匀性和防止排放的废气对环境造成污染。
通过合理设计进出口和排放口，可有效降低系统阻力，提高废气处理效率。
4. 结论酸雾吸收塔方案是一种常用的废气治理设备，通过液相吸收和化学中和的工艺原理，可以有效去除废气中的酸性气体和有害物质，达到净化排放的效果。
2023年度酸雾吸收塔方案
2023年度酸雾吸收塔方案概述随着工业、交通、能源等领域的不断发展，人们生产生活所产生的尾气排放量不断增加，其中包括大量的二氧化硫和氮氧化物。
这些物质在空气中与水蒸气结合形成酸雾，严重影响了空气质量和人民的健康。
为了有效减少酸雾的排放，各国采取了一系列措施，其中之一就是酸雾吸收塔。
本文将针对2023年度的酸雾吸收塔方案进行研究和分析，探讨其设计、材料、运行和维护等方面的优化。
设计酸雾吸收塔的设计是制定完整的工程方案的基础。
在设计方面，需要考虑以下几个方面：1. 塔体结构：根据酸雾吸收塔的使用场所和功能需求，可以选择圆形、方形等不同形状的塔体结构，并根据不同高度和直径的要求制定具体的尺寸方案。
2. 材料选择：酸雾吸收塔的材料需要满足耐腐蚀、耐高温、耐压等要求，可以选择玻璃钢、不锈钢等高强度、高耐腐蚀的材料。
3. 酸雾吸收剂：选择适合处理酸雾的吸收剂，例如石灰石、石膏等，增强吸附效果。
4. 排放管道：需要合理设置进出口、废气排放等管道，保证吸收效率，并减少对环境的危害。
5. 设备安装：需根据塔体尺寸和要求进行安装，保证设备的稳定性和效率。
材料材料的选择直接影响酸雾吸收塔的使用寿命和效果。
在材料选择方面，需要考虑以下几个方面：1. 耐腐蚀性能：由于酸雾吸收塔的作用是吸收酸性气体，因此材料需要具有高耐腐蚀性能，以延长使用寿命。
2. 耐高温性能：酸雾在吸收过程中会产生高温，材料需要具有高耐高温性能，以防止变形或脆化。
3. 强度和刚度：材料需要具有足够的强度和刚度，以承受外部气流压力和震动。
4. 灵敏性和稳定性：材料需要具有灵敏性和稳定性，以适应不同的使用环境和工作条件。
运行和维护酸雾吸收塔的运行和维护需要注意以下几个方面：1. 操作人员的培训：操作人员需要接受相关培训，了解酸雾吸收塔的使用方法、注意事项，以及排放管道、换热器等设备的注意事项。
2. 周期检查：定期对酸雾吸收塔进行检查，确保设备的正常运行，发现问题及时处理。
酸雾吸收塔设计方案
酸雾吸收塔设计方案1. 引言酸雾吸收塔是用于处理工业废气中含有酸性物质的设备，其工作原理是利用吸收剂与酸性废气之间的反应，将酸性物质吸收到吸收剂中，从而降低废气中的酸雾含量。
本文将详细介绍酸雾吸收塔的设计方案，包括塔内结构、工艺参数、选用的材料以及操作维护等内容。
2. 塔内结构设计酸雾吸收塔的内部主要有进气段、喷淋段、填料段和排气段四个区域。
进气段用于引导废气进入吸收塔，喷淋段通过喷淋装置将吸收剂均匀地喷洒在填料上，填料段提供了大量表面积，增加吸收剂与废气之间的接触面积，排气段则用于排出已经被吸收的废气。
3. 工艺参数设计在设计酸雾吸收塔时，需要考虑许多工艺参数，包括但不限于以下几点：3.1 废气流量废气流量是设计酸雾吸收塔时的重要参数，它决定了吸收剂的使用量和塔的大小。
需要根据废气产生率和规模合理确定废气流量，以保证塔的正常运行。
3.2 吸收剂选择吸收剂的选择应考虑酸性物质的种类和浓度、操作温度等因素。
常用的吸收剂有氨水、氢氧化钠等，具体选用哪种吸收剂需要根据实际情况来决定。
3.3 填料选择填料的选择应具有较大的内外表面积，以增加吸收剂与废气的接触面积，提高吸收效果。
常用的填料材料有陶瓷、聚丙烯等，选用填料时需考虑其抗酸性能和耐久性。
3.4 塔体材料由于酸性废气的存在，酸雾吸收塔的塔体材料应具有抗酸性能，常用的材料有玻璃钢、不锈钢等。
需要根据酸性物质的种类和浓度选择适合的材料。
3.5 温度控制酸雾吸收塔的操作温度对吸收效果有重要影响，一般应控制在适宜的范围内，过低的温度可能导致吸收剂结冰，过高的温度则可能引起反应不完全。
因此，应根据实际情况选择合适的温度范围。
4. 操作维护酸雾吸收塔的操作维护是确保其正常运行的关键。
以下是一些操作维护的建议：4.1 定期清洗酸雾吸收塔在使用一段时间后，吸附的酸雾物质会堆积在填料和塔壁上，影响吸收效果。
因此，应定期清洗塔内的填料和塔壁，以保持其良好的吸收效率。
4.2 维护喷淋系统喷淋系统是酸雾吸收塔中的关键设备之一，应定期检查和维护喷嘴的通畅性，确保吸收剂能均匀地喷洒在填料上，增加吸收效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酸雾净化塔
技
术
方
案
目录
一、项目简介
二、设计参数
三、净化系统主要技术要求
四、设计标准与法规
五、设计原则
六、工艺技术原理
工艺流程
废气净化塔工作原理
洗涤塔工作原理
1常州市中康环保设备有限公司电话：05 手机：网站：公司地址：常州市武进区邹区工业园工业大道广灵
七、主要设备介绍
净化塔
洗涤塔
废气回收塔
活性炭吸咐塔
控制系统
八、技术特点
九、主要设备清单
十、酸雾净化塔安装及使用说明
一、项目简介
车间废气，根据环保要求，车间需配备相应的净化设备，使排放浓度达到国家规定标准。
依据贵公司提出的工艺设计部件及具体要求，我公司通过对该公司生产实际情况进行初步了解调研，在与贵公司相差技术人员和领导沟通和讨论后，结合企业实际情况，采用酸雾塔。
二、设计参数
三、净化系统主要技术要求
2常州市中康环保设备有限公司电话：05 手机：网站：公司地址：常州市武进区邹区工业园工业大道广灵
四、设计标准与法规
GB13271-2001《国家工业大气污染物排放标准》
HCRJ040-1999《温式烟气脱硫除尘装置》
GB/T16157-1999《固定污染源排气中颗粒物测定与气态污染采样方法》GB50040-1995《工业建筑防腐蚀设计规范》
JB/ZQ400-3-96《焊接件通用技术条件》
五、设计原则
.选择成熟可靠的废气净化工艺；
.尽量降低废气净化系统工程投资；
.在满足净化系统过程各项指标的前提下，尽力为企业节能减耗。
六、工艺技术原理
工艺流程
3常州市中康环保设备有限公司电话：05 手机：网站：公司地址：常州市武进区邹区工业园工业大道广灵
v1.0 可编辑可修改
废气塔工作原理
废气塔具有阻力小、能耗省、噪音低、处理效率高，能处理氯化氢气体、氟化氢气体、氨气雾、铬酸雾、氰氢酸气体、碱蒸气、硫化氢气体等气体的新型净化塔，它具有净化效率凑、占地面积小、耐腐蚀、耐老化性能好，重量轻的特点。
它适用于排放一定浓度的腐蚀性酸雾气体，主要用于化工、电子、医院、研究中心等场所。
原理：通风实验中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器，净化后的气体排出大气。
经测定分析，硫酸雾净化可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%、对酸雾净化性达到国内先进水平。
酸雾净化塔为圆筒型结构形式，全塔由三部份组成，即贮液、进气、喷淋、脱水和出气，4常州市中康环保设备有限公司电话：05 手机：网站：公司地址：常州市武进区邹区工业园工业大道广灵
出口管连接，塑料球分别装在喷淋内。
酸雾净化塔为玻璃钢一体成型，结构紧凑、耐腐蚀，耐高温、外表光滑；除水部份离式产生水气分离；喷水部：高压喷水产生雾状，分上下两段扩大接触处理提高功能；填充物：海胆型或皇冠型，PP质一体成型需有防溢水排放管；观察窗：5mm厚透明压克力板制；自动加水装置：浮球液面自动控制式；加药泵：采用耐酸碱水泵。
维护：1、贮液箱中溶液浓度应保持在2—6%范围内。
2、当浓度低于2%时，必须加注溶液。
3、贮液箱中由酸碱盐浓度高于20%时或实际使用情况进行定期更换溶液。
洗涤塔工作原理
洗涤塔工作原理是通过对烟气中可溶于某溶剂的吸收和洗涤，通过传热和传质使烟气中的某种组分吸收到溶剂中的过程。
如通过水洗烟气中含氨的气体，可脱除烟气中的氨气。
有碱液洗涤含酸性气体的烟气可脱除烟气中的酸性气体等。
喷淋洗涤和酸雾洗涤的原理是相同的，就是见溶剂通过喷淋的方式和气相反应。
而酸雾洗涤塔是将稀酸液回压使之在塔内形成雾状达到和气要充分接触的过程。
七、主要设备介绍
废气塔
主塔体采用PPH板料制作，选用玻璃钢耐腐蚀风机，PP耐酸碱水泵
八、技术特点
1、净化塔安装方便、水可循环利用；
2、塔体采用PPH新型板材，防紫外线曝晒，耐酸碱、使用寿命长。
3、净化塔运行费用低，净化效率高，不产生二次污染。
5常州市中康环保设备有限公司电话：05 手机：网站：公司地址：常州市武进区邹区工业园工业大道广灵
九、主要设备
6常州市中康环保设备有限公司电话：05 手机：网站：公司地址：常州市武进区邹区工业园工业大道广灵
v1.0 可编辑可修改
十、酸雾净化塔安装及使用说明
1、了解酸雾净化塔详细外形尺寸和安装基础尺寸。
2、吸收塔周围的地坪，应作防酸处理，如铺适当厚度的玻璃钢地坪。
3、塔的平台，用金属制作，分上下二层，为防止腐蚀，在其外表面刷两道环氧树脂漆。
7常州市中康环保设备有限公司电话：05 手机：网站：公司地址：常州市武进区邹区工业园工业大道广灵
4、在吸收塔、喷淋管道及脱水层等聚丙烯制品。
在施工安装中仍严禁在塔周围使用明火
5、在安装过程中，对塔体和其他所有部件均应轻吊轻放，仔细安装，以免损坏。
6、在试车之前必须清除塔内污垢杂物，以免影响正常使用。
7、在使用中，循环水泵应正常运转，保证含酸气体处于净化之中。
8、酸雾吸收塔系统及聚丙烯管道维修时，严禁动用明火。
9、酸槽内的酸液液面低于吸风口200mm，以免大量酸液进入风机至吸收塔内。
10、为了确保酸雾净化塔净化效率，碱液槽内的氢氧化钠中和液，溶液浓度为
8%-16%。
当碱液槽内的NaOH 浓度低于 2% 时，必须加注 NaOH 溶液或更换新的NaOH 溶液。
11、每班由车间责任人，接班后对车间的酸雾吸收器进行测试（8:00，12:00,16：00,20:00，0:00,4:00）
12、时刻注意酸雾吸收器的喷淋泵是否正常运转，是否外漏液体，是否空运转（液位较低造成的）。
如果有特殊情况要及时通知维修人员进行维修。
13、在测量过程中如果酸雾吸收器ph小于等于是应及时加入片碱，防止液体呈酸性。
14、在加入片碱时应使用容器完全融化片碱后，顺加水口倒入碱水，在加入碱水时一定要佩戴好眼镜。
8常州市中康环保设备有限公司电话：05 手机：网站：公司地址：常州市武进区邹区工业园工业大道广灵。
