晶体结构解析1、挑选直径大约为0.1–1.0mm的单晶。
CCD的准直管直径有0.3mm，0.5mm，0.8mm；分别对应得晶体大小是0-0.3mm, 0.3-0.5mm, 0.5-0.8mm.2、选择用铜靶还是钼靶？铜靶要求θmax〉=66度，最大分辨率是0.77埃钼靶要求θmax〉=25度，最大分辨率是0.36埃3、用smart程序收集衍射数据：得到大约一千张倒易空间的衍射图像，300M大小。
其中matrix图像45张，分成三组，每组15张，用以判定晶体能否解析。
4、用saint程序还原衍射数据：得到很多文件，但是只有三个文件是我们需要的：-ls，p4p，raw。
-ls文件中包含有最大的和最小的θ角，有效地精修衍射点数目。
好像不同的机器或者还原程序得到的文件不同，有的是hkl，abs。
5、用shelxtl程序处理上述数据，并画出需要的图形。
5.1 装好shelxtl程序，新建一个project，输入要建立工程的名字，然后打开要解析的p4p或者raw文件。
5.2 用xprep程序确立空间群，建立指令文件这个过程基本上是一直按回车键的过程（除了在要输入化学成分的时候改动一下和在是否建立指令文件的时候输入Y即可），一般不会出错。
如果出错，那就要重新对空间群进行指认（出错可能是出现在下面的精修过程中）。
一般Mean（I/sigma）〉2才可以，越大越好。
得到ins，hkl，pcf三个重要数据文件。
其中ins文件：包含分子式，空间群等信息；hkl文件：包含的是衍射点的强度数据；pcf文件：记录了晶体物理特征，分子式，空间群，衍射数据收集的条件以及使用的相关软件等信息。
5.3 选择要解析的方法：直接法（TREF）还是帕特深法（PATT）？如果晶体中含有重原子如金属原子，那就要用PATT法；如果晶体中没有原子量差异特别大的原子，就用TREF法。
默认的方法是直接法。
5.4 用xs程序解析粗结构得到res文件：包含了ins文件的内容和所有的Q峰信息。
SHELXTL程序进行晶体结构分析的方法
y
z
占有率 温度因子
C1 1 0.155832 0.182795 0.318988 11.00000 0.00001
温度因子： 原子是否正确 过大： 偏重 过小： 偏轻
B 进一步精修：
主体结构的确定
各向异性： ANIS 针对温度因子
ANIS 温度因子用六个参数表示，原子的热振动为 取向的三轴椭球
进行这步操作，可以大幅降低R1值和goof值
e 点refine菜单，系统会提示有Q 峰没命名，并 选择所有Q 峰，顺序与原来顺序相同
•删除原子或（Q）峰的方法： a 光标指在欲删除位置（原子或键） ，点K 键
b 光标指在欲删除位置，右手键点Bonds and Angles，再在对话框中点“Delete”
c 光标指在欲删除位置，右手键点“Delete” d 先选择，再点Select菜单中的Kill selected e 在ins文件删除
Most Disagreeable Reflections (* if suppressed or used for Rfree)
m 是一或两位数，指定氢的类型： =1 叔-H， =2 仲-H， =3（或13） 伯-H， =4 芳-H， =8（或14） X-O-H， =9 X=CH2或X-NH2， =15 笼状B-H
n 是一位数，指定固定的类型： =1 坐标、占有率、位移因子固定， =2 占有率、位移因子固定， =3（或7） 坐标固定， =4 同3，但允许修正X-H的键长（方向固定）
4.INS文件的建立和更新
结构解析和精修的过程，是ins文件建立和不 断更新的过程，这主要是下列过程实现的：
xprep、xshell—refine、xl、xp、edit、copy
蛋白晶体结构解析流程

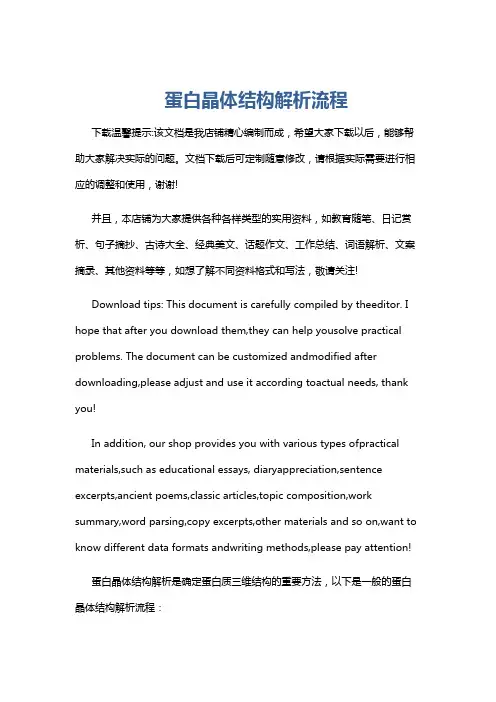

蛋白晶体结构解析流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
