有线电视系统主要指标
云南广电网络运维部专业技术知识试题
云南广电网络支公司运维部专业技术知识试题姓名：职务：得分：一、填空题（50分，每空1分）1、根据国家广播电影电视总局令第62号令定义，安全播出事故分为、和三个级别。
2、有线电视图像质量分为个等级；图像上有明显的损失和干扰，令人感到讨厌，图像等级为级。
3、一套模拟有线电视节目的带宽为MHz；数字电视采用方式，每套模拟电视带宽内可传套数字电视频道；IPQAM的中文名称是边缘调制器（或称射频网关），与QAM调制器相比其主要功能区别在于：IPQAM调制器是将信号转换为射频（RF）信号。
4、有线电视常用的传输介质为：和；5、根据《有线电视广播系统技术规范》GY106-99规定，有线电视在用户家的电平范围值为dBuv至dBuv。
双向系统上下行分割方式：上行通道MHz，下行通道MHz6、有线电视系统主要的三项指标为，，；7、数字电视系统主要的三项指标为、、其中，根据IEC（国际电工委员会）的规定，各项的值分别为、、；8、有线电视光传输系统主要用nm波长和nm波长传送节目；9、有线电视光电缆离地面的安全距离大于等于米，在车辆和行人密集的地方还应该加高处理；10、有线电视杆路间距为米，可以根据地形的特点调整距离，但相邻的两根电杆间距不得超过米；11、有线电视干线放大器的主要作用是：补偿；补偿有特性和特性。
12、光接收机输入光功率每减少1dB，电平输出将减少dB。
13、以太网络中，两台电脑之间相连用网线，电脑和交换机之间相连用网线；五类线的距离不得超过米，否则网络可能不通；14、在一般情况下，数据光设备采用类型的尾纤，有线电视光设备采用类型的尾纤；（写出外护套和断面的类型）15、目前楚雄分公司针对新建小区和集中的网改小区数据传输采用EPON+ 的技术方式，针对城中村和分散户采用EPON+ 的技术方式；16．IP地址长度在IPv4中为位比特，而在IPv6中则为位比特。
17．TCP/IP协议包含两个协议集：TCP是协议，IP是协议。

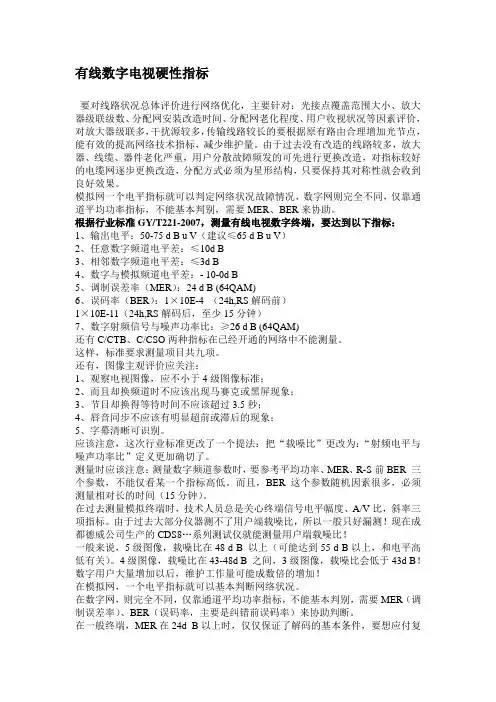

有线数字电视硬性指标
有线数字电视硬性指标要对线路状况总体评价进行网络优化，主要针对：光接点覆盖范围大小、放大器级联级数、分配网安装改造时间、分配网老化程度、用户收视状况等因素评价，对放大器级联多，干扰源较多，传输线路较长的要根据原有路由合理增加光节点，能有效的提高网络技术指标，减少维护量。
由于过去没有改造的线路较多，放大器、线缆、器件老化严重，用户分散故障频发的可先进行更换改造，对指标较好的电缆网逐步更换改造，分配方式必须为星形结构，只要保持其对称性就会收到良好效果。
模拟网一个电平指标就可以判定网络状况故障情况，数字网则完全不同，仅靠通道平均功率指标，不能基本判别，需要MER、BER来协助。
根据行业标准GY/T221-2007，测量有线电视数字终端，要达到以下指标：1、输出电平：50-75 d B u V（建议≤65 d B u V）2、任意数字频道电平差：≤10d B3、相邻数字频道电平差：≤3d B4、数字与模拟频道电平差：- 10-0d B5、调制误差率（MER）：24 d B (64QAM)6、误码率（BER）：1×10E-4 （24h,RS解码前）1×10E-11（24h,RS解码后，至少15分钟）7、数字射频信号与噪声功率比：≥26 d B (64QAM)还有C/CTB、C/CSO两种指标在已经开通的网络中不能测量。
这样，标准要求测量项目共九项。
还有，图像主观评价应关注：1、观察电视图像，应不小于4级图像标准；2、而且却换频道时不应该出现马赛克或黑屏现象；3、节目却换得等待时间不应该超过3.5秒；4、唇音同步不应该有明显超前或滞后的现象；5、字幕清晰可识别。
应该注意，这次行业标准更改了一个提法：把“载噪比”更改为：“射频电平与噪声功率比”定义更加确切了。
测量时应该注意：测量数字频道参数时，要参考平均功率、MER、R-S前BER 三个参数，不能仅看某一个指标高低。
而且，BER这个参数随机因素很多，必须测量相对长的时间（15分钟）。
2022年-2023年一级建造师之一建通信与广电工程实务题库及精品答案
2022年-2023年一级建造师之一建通信与广电工程实务题库及精品答案单选题（共30题）1、吊线原始垂度在20℃以下安装时和在20℃以上安装时，允许偏差分别不大于标准垂度的（）。
A.10％，5％B.5％，10％C.15％，10％D.10％，15％【答案】 A2、阀控式密封铅酸蓄电池循环寿命约（）。
A.300~500次B.500~800次C.800~1000次D.1000~1200次【答案】 D3、仰角：地球站天线轴线方向应高于天际线( )。
A.3°B.4°C.5°D.6°【答案】 C4、3G移动通信系统在不同环境下能提供的速度是：车速环境144kbit／s，步行环境( )kbit／s，室内环境2Mbit／s。
A.256B.384C.512D.1024【答案】 B5、天线应该在避雷针（）保护范围内。
A.15°B.30°C.45°D.60°【答案】 C6、塔顶放大器电源线长为85米时，防雷接地线安装正确的是（）。
A.4点接地，接地线与电源线夹角10°B.5点接地，接地线与电源线夹角10°C.4点接地，接地线与电源线夹角20°D.5点接地，接地线与电源线夹角20°【答案】 B7、功率因数是属于下列（）哪种设备的参数。
A.交流配电屏B.直流变换器C.逆变器D.开关整流【答案】 D8、广电中心的防火要求：建筑面积（）m以上的录音室、演播室、候播厅、休息厅等应设置灯光疏散指示标志。
A.200B.150C.120D.100【答案】 D9、软交换是一种提供( )功能的软件实体。
A.业务提供B.呼叫控制C.承载D.传输【答案】 B10、广播电视中心设备多采用UPS系统供电，其主要功能包括稳压、外电瞬间断电保护、后备供电和( )。
A.漏电保护B.滤波C.负荷平衡D.配电【答案】 B11、国际互联网属于( )。
2023年一级建造师之一建通信与广电工程实务练习题(一)及答案
2023年一级建造师之一建通信与广电工程实务练习题(一)及答案单选题（共60题）1、在SDH微波中继通信系统中，没有上、下话路功能的站是( )。
A.端站B.枢纽站C.分路站D.中继站【答案】 D2、阀控式密封铅酸蓄电池循环寿命约（）。
A.300~500次B.500~800次C.800~1000次D.1000~1200次【答案】 D3、远程医疗、自动驾驶等远程精确控制类应用要求网络时延缩短到( )。
A.1msB.10msC.50msD.100ms【答案】 A4、（）使得通信质量下降，从而限制了通信容量和传输距离。
A.吸收损耗B.瑞利散射C.色散D.连接损耗【答案】 C5、程控交换设备的标称直流工作电压应为-48V，直流电压允许变化范围为()。
A.(-57～-40)VB.(-57～-50)VC.(-58～-40)VD.(-58～-50)V【答案】 A6、通信网中的支撑网的功能包括（）和网络管理、业务管理等。
A.信令功能B.多媒体传输C.语音传输D.电路交换【答案】 A7、下列GPS无线安装的做法，符合要求的是（）。
A.保持垂直，离开周围金属物体距离应≥1mB.在我国北方地区安装于铁塔的北侧C.保持周围遮挡物对天线遮挡≤30°D.是GPS天线处于避雷针顶点下倾50°保护范围内【答案】 C8、典型六类电缆的弯曲半径应大于( )。
A.20mmB.30mmC.40mmD.50mm【答案】 D9、广播电视发射塔主塔楼屋顶室外地坪高度( )为防火二类建筑物。
A.<50mB.<100mC.<150mD.<200m【答案】 B10、某施工队在某县城建通信管道，施工时正确的做法是（）。
A.开凿路面挖出的石块与泥土混合堆放B.堆土紧靠土坯墙C.堆土高度为 1.4mD.土堆的坡脚边距离沟 20cm【答案】 C11、广播电视中心多采用在线式UPS系统，系统的主要功能是稳定电压、断电保护、后备供电和（）。
有线电视系统c.n、ctb、cm指标
3．使用后图像好差颠倒。当信号电平不同频段内偏差较大时（通常V段电平较强，U段电平偏低），信号质量基本满足规定要求，收看时部分频道清晰，部分频道雪花干扰。装上电视信号放大器对信号进行放大后，原先清晰频道出现干扰，而原先出现雪花干扰的频道反而清晰，造成这种现象是因为原先清晰的频道信号电平较强，放大后失真产生谐波干扰图像，而原先有雪花干扰的频道由于信号电平不够，放大后信号电平达到规定的要求，图像清晰。解决这种现象的办法可以通过带斜率调整的放大器，将V段较强信号电平适当衰减后再放大，保证整个频段内信号强度平衡，使所有频道的图像清晰。1、放大器有什么用途？a、有线电视信号源头信号不好,导致图象有雪花点,不清晰。b、同一路有线线路分配连接多台电视机,信号强度分配不足。c、客厅或房间有线电视信号经过多路分配后,信号严重衰减。d、电脑图文股票信息接收系统用了,可以减少信息误码率和提高接收速度。2、家用线路与楼栋线路的区别一般Байду номын сангаас说，家用最合理的布线方式是并联。而楼栋的使用串联。这跟放大器的功率及分支分配器有关。3、分支器与分配器的区别？分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。4、什么是斜率、均衡？有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差，如（45-750MHz高低频段的衰减量相差约4倍，即45MHz频点衰减5DB时，750MHz频点则衰减20DB），请调整斜率、均衡钮，使放大器输出信号高低段平坦。电视节目分布在三段低中高L/H/U),比如L段的节目都很清晰,U段的节目有雪花或条纹，这就是高低频电平差的原因，就可以用调斜率来改善,使它们都一样清晰度,后还可以调整增益。5、放大器的安装与调试a、按设备结构图安装连接好放大器（见盒子背后说明），接通电源，放大器的电源指示灯应正常指示。b、增益调整：过低的输入电平会导致载噪比劣化，过高的输出电平会导致失真加大，通过调整增益钮，使放大器的输出电平在94-102DBμv之间。c、均衡调整：为了补偿有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差45-750MHz高低频段的衰减量相差约4倍，即45MHz频点衰减5DB时，750MHz频点则衰减20DB），请调整均衡钮，使放大器输出信号高低段平坦。d、放大器的安装位置在条件允许尽量远离电视机（这里距离指放大器到电视线的长度一般在5M以上远）,靠近有线台分支器安装,尽可能保证信号源有较高的信噪比,在衰减不多的位置安装更好图象更清晰。e、如果安装后效果不理想,请检查电源是否接通，接头,分配器或分支器是否接触良好。f、信号通过放大后图像出现斜纹干扰，是因为放大器输出电平过大造成信号互调失真，可以逆时针调整增益纽（针对可调放大器），适当降低放大器输出电平使图像清晰。检查用户端信号电平太弱或信号失真过大时，使用放大器后信号虽能增强但图像效果没有明显民生改善，此时应检查入户前端的电视信号源，信号源简单检测方法是在有线台信号分支或分配处接入一台彩色电视机，图像清晰说信号信号源没问题，如果图像模糊则表示信号源质量差，可以向广电站反映情况。g、注意室内型的设备,在室外使用时应做好防水防潮处理总结：放大器要求的输入信号电平60-80dBμ V，这个信号强度接在电视机上是非常清晰的，如果电视节目有雪花、杂波，信号已经非常底，是不能通过放大器来解决的；放大电视信号的同时也放大了噪波信号，如同分数的分母、分子同样加大，得数一样不变（信号质量不变）。排除有线电视线路的故障，放大器应尽量接在线路入户的第一个接头处，以补偿室内分支分配器和线路造成的损耗。放大器简易调节：接好输入IN输出OUT线，把放大器的增益、均衡旋钮（有的只有一个增益旋钮）调至最低，打开电视频道，选择后面某个频道（比如1~30个频道，选28~30的一个频道），转动增益旋钮，调至最佳效果；再选择前面的某个频道（比如1~3），转动均衡旋钮，调至最佳效果。
有线电视系统性能指标
4.有线电视的射频信号指标
4.2频道内幅频特性： 在一个电视频道的8MHz频带内的 幅频特性是频道内幅频特性。即 系统是否对某个频道的8MHz频带 内的所有信号都一样地放大和传 输。我国标准规定有线电视系统 的频道内幅频特性不大于2dB。
频道内幅频特性不良会造成图象的清晰 度下降、镶边或轮廓不清楚等现象。
载波互调比指标达不到要求时，电视屏 幕上会出现网纹干扰。交扰与互调都是 非线性失真指标，信号电平过高，常常 会引起两种指标同时劣化。
小结
• 本次课简要介绍了有线电视系统的主要性能指标，这些指标都 有 相应的国家或行业标准作为依据。 • 有线电视系统的技术指标包括视频指标和射频指标两大类。我们
给出了两类指标中一些典型技术指标的概念、相关技术参数以及
指标不能满足系统要求时电视信号的定性不良现象，后续课程会
在此基础上继续探讨，有的重要指标还会给以定量分析，以帮助
大家加原始图像
DP较大时的图像
3.有线电视的视频信号指标
3.4色度/亮度时延差 ：
把一个具有规定的亮度和色度分量 幅度的测试信号通过被测通道，输 出在亮度分量与色度分量的调制包 络波形的相应部分在时间关系上出 现的差值。规定:色度分量时延大于 亮度分量时延为正
超出指标值，则彩色套色不准， 。 在水平方向出现彩色镶边，人眼 比较敏感
（2）同步脉冲幅度：300mV 超出指标值会造成图像过亮或过暗。
有线电视技术培训
PART 1
二、HFC网络 HFC网络是一种宽带双向共享媒介的传输系统，它在前端和光节点之间使用光纤干线，而从光节点到用户端使用射频同轴电缆分配系统，是有线电视网络的发展方向。
第一章 概论
PART 1
1、常用的网络结构 （1）星-树形：是指光缆干线按“星形”布局，同轴电缆系统按“树形”分配入户的结构模式。 （2）环-星-树形：是指光缆超干线（或干线）构架成自愈“环”结构，光缆干线（或支干线）从环上的各分前端（分中心）按“星形”辐射布局，同轴电缆系统仍然按“树形”分配入户的结构类型。
武进干线拓扑图：
第一章 概论
4、 分配系统是有线电视网络中将前端发送的广播电视节目信号（经干线传输）用树形结构的射频同轴电缆分配入户的接入系统。 它是由支线放大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。（维护人员需要重点学习的部分）
第一章 概论
PART 1
第一章 概论
PART 1
有线电视系统由、前端、传输系统和分配网四个部分组成。 （为了区分故障范围，因为不同的部分由不同人员维护，但是基层人员必须能够判断基本的故障范围）
第一章 概论
PART 1
1、信号源： 电视接收天线 调频广播接收天线 卫星地面站 微波站 其他有线电视网的节目 有线电视台自己制作的节目 我公司现有信号源是江苏广电网络公司提供的光缆信号、自己接收的卫星信号和武进电视台的自办节目等。
第一章 概论
PART 1
截至2010年5月底，我国有线数字电视用户达到7286.9万户，有线数字化程度达到41.88%（有线电视用户基数为17398万户） 截止去年底，江苏省广播电视信息网络股份有限公司网内有线电视用户已经超过1500万户，互动电视用户达到40万户，有线电视用户规模仅次于美国comcast公司，江苏有线已成为世界第二大的有线电视网络。 江苏有线数据业务方面，已经获得ISP、ICP两张营业执照，目前全省有线宽带用户数约22万户。
有线数字电视维护中的几项关键技术指标
４ 供 电方 案小 结 ’
取防雷 、 防火、 稳压、 双备份不问断供 电等措 施， 考虑全面， 分配合理， 是一种优化 的供 电 方案 ， 从电力供给上保证 了前端设 备安全可 靠 运行 ， 而保证 了广播 电视节 目的安 全播 出 。 从
调 制 了数 据 ， 在频 域观 察 时一般 是 相 同的 ， 而在 频域 中 观 察 通 常 也 说 明 不 了 调 制 方 式 是 Ｑ Ｓ １Ｑ Ｍ、 Ｐ Ｋ、６ Ａ ６ Ｑ Ｍ 等 ， 能 表征 信 号 幅度 、 率 、 坦 度 、 谱 再 ４Ａ 只 频 平 频 生 等信 息 。数字信 号 以 噪声 形 式 出现 ， 它 更 像 随 机 但
码、 复用和调制以及关键信息 的插入 ， 因而需要对机房 进 行码 域和 调制域 的全 面 且 长期 的监 测 ， 以保 证 信 号
的长期稳 定 。其次 ， 线 和 用 户 分 配 网络 由于 风 吹 日 干 晒、 器件 老化 、 人为 损 坏 ， 者 调试 不 当都 会 造 成 网络 或
Ｃ２
电 ， 套信息接收系统， 电 ２ ３ｋ １ 用 ． Ｗ。这类 电器启动 电流大 ， 会影 响 电 网稳定 性 ， 以我们 将其 与 所 ： 前端设 备 区别 于 不 同线 路 ， 由市 电 直接 供 ｌ Ｉ 组 二 并 电 。另 外 有 ４台 空 调机 及 许 多 照 明灯 具 ， 均
有 线 数 字 电视 维 护 中 的 几 项 关 键 技 术 指 标
口陈建立 （ 河北广电 信息网 络集团 徐水分公司， 河北徐水０ ５ ） ７ ５ ２０
有线电视系统的技术指标
有线电视系统的技术指标根据《有线电视广播系统技术规范》GY/T106-1999的规范要求，下行网络传输的主要技术指标为：9.5、主设备的选择及原则由于卫星电视、开路电视信号接收系统使用的设备必须是音像管理处的指定产品。
所以，对该系统设备的选择严格按有关的规定，通过选择一下产品，能使天山国际酒店的卫星接收信号各项指标都符合国家和当地有关标准。
有线电视的接入根据当地规定。
以下为主设备的概述及特点工程型数字卫星电视接收机 MW-DSR 2021MW-DSR 2021数字卫星接收机采用强大的DVB专用处理芯片STi5518DVC 。
内置中频处理方式的邻频调制器构成卫星接收调制一体机。
主要技术指标均符合DVB-S/MPEG-2标准和广电总局颁布的《数字卫星接收机（IRD）暂行技术要求》。
该机具有高灵敏度的信号接收功能，具有超清晰数字画面及高保真数码立体声输出，操作简单方便。
特点☆SCPC/MCPC全兼容☆可接收所有不加密卫星数字电视/音频节目☆C/ku波段全兼容☆支持双本振LNB☆断电记忆及自动恢复☆信号强度、质量指示☆高可靠开关电源☆NTST/PAL制自动识别☆电子节目指南☆多频道编辑功能☆用户可以编辑各种卫星和转发器信息☆自动搜索新增加的卫星转发器☆开机播放定制系统☆具有图文功能可接收图文信息☆左右声道、立体声伴音☆RS-232接口，软件可升级☆超低门限☆AV输出☆可选调制输出☆全功能红外遥控☆OSD级联菜单设置MW-MOD -9621 专业级固定频道邻频调制器概述：MW-MOD-9621调制器用于有线电视前端,将基带音视频信号调制成射频信号。
允许输入0.7~1.4V视频信号源信号，在正常频偏条件下，通过外部的连续调节可以输入0.775V±10dB的音频信号。
该产品中频采用声表滤波器处理，有效地保证了残留边带特性，使之适用于邻频传输系统;采用频率合成技术，频率稳定度高;采用无源、高选择性单频道滤波器，有效地保证了调制器良好的寄生输出抑制性能。
有线电视三大技术指标是什么_New
有线电视三大技术指标是什么有线电视三大技术指标是什么？有线电视三大技术指标: 一个有线电视网络系统性能的好坏，我们通常都用载噪比（C/N）、组合三次差拍比（CTB）、组合二次差拍比（CSO）进行衡量。
国家广电行业标准（GY/7 106-1999）规定：有线电视系统的载噪比≥43db、组合三次差拍比≥54db、组合二次差拍比≥54db。
那末这三大指标的含义是什么？在这里向大家逐一介绍。
一、载噪比定义：在系统的指定点，图象或伴音载波电平与噪波电平之比（用db表示）。
噪声是一切干扰信号的泛指，它的存在影响着有用信号的清晰度。
在有线电视系统中的噪声主要是热噪声。
在日常，我们打开电视机，不输入任何信号，我们会看到屏幕上布满了无规则的黑白点，即所谓的“雪花”点，这些“雪花”点就是噪声在电视屏幕上的反映。
有线电视的噪声主要是由热噪声和散粒噪声所组成。
热噪声主要是由导电体内部的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作温度有关，我国电视制式的视频带宽是5.75MHZ，在常温下所产生的噪声功率是2.4dbμV。
散粒噪声则是由放大器等有源器件内的半导体所产生的。
这些噪声不论有无信号，它总是存在并具有起伏特性。
在图象上表现为“雪花”干扰，是难以抑制的。
图象的清晰度将随着噪声电平的增加而下降，为了衡量CATV系统的接收质量，所以用载噪比来定量描述它。
它的数学表达式是：C/N=10*lg（载波功率/噪声功率），单位是db。
在CATV系统中，用户端的功率是前端的热噪声加网络中所有串接的放大器自身所产生的噪声之和，放大器是一个有源器件，其内部是由晶体管、电阻等电子器件组成，所以每个放大器自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，这样，输出端的信号载噪比必然比输入端的信号载噪比低。
为此，我们就用输入载噪比和输出载噪比的比值来衡量放大器的噪声指标，定义为噪声系数，用F来表示，这个系数通常都由生产厂家提供。
有线数字电视系统性能指标测试和分析
在测试 中 ，按 照标 准规定 的取样要求对用户终 端测
试 点 、 试 频 道 和 接 收 终 端 进 行 取 样 。 目前 ， 测 系统 在 频 率
电系统行业标准 Ｇ ／２ １ ２ ０ （ ＹＴ ２ — ０ ６ 有线数 字 电视 系统技术 要求和测 量方法》 。该 标准从 系统 层面对 有线 数字 电视
ｔｍ ￣ ｎ ｆｒ ｄ ｔ ｄ ｇｔｌ ｃ ｂ ｅ Ｖ．Ｔ ｅ ｅ ａ ｓ ｍｅ ｏ ｉ ｉ ａ ｌ Ｔ ｏ ａ ｈ ｍａ ｎ ｔ ｓ ｏ ｔ ｎ ｓ ａ ｓ ｎ ｒ ｄ ｃ ｄ ｎ１ ｔ ｓ ｎ ｔｏ ｓ ｎ ａ ａ ｙ ｉ ｆ ｍａｎ ｅｆｒ ｉ ｅ ｔ ｎ ｅ ｔ ｉ ｌｏ ｉ ｔ ｕ ｅ ． ｃ ｏ ｅ ｅ ｔ ｇ ｍｅｈ ｄ ａ ｄ ｎ ｌ ｓｓ ｏ ｉ ｐ ｒｏ － ｉ ｍａ ｃ ｆ ｔ ｅ ｙ ｔ ｍ ｒ ａｓ ｅ ｃ ｉ ｅ ｉ ｄ ｔｉ． ｎ ｅ ｏ ｈ ｓ ｓｅ ａ ｅ ｌｏ ｄ ｓ ｒｂ ｄ ｎ ｅａ ｌ
行分析。
系统 输 出 电平 ， 髓 ， 职 ， 数字信号信 噪比及载波复合 二 次差拍 比（／ Ｔ ） （／ ｓ ） 网络传输性能 指标。 ＣＣ Ｂ ，ｃｃ ｏ 等 系统 主观评价 的主要项 目有 ： ）用户 端图像质 量 ； １ ２ ）用户端声 音质量 ；）视频 和音 频的 同步 ；）节 目切 ３ ４ 换 时间 ； ）字幕 情况 。 ５
维普资讯
Ｓａ ｄ ｒ ￣ ｌ Ｊ ｅ ｕｐ ｎ ｌｎ ａ ｄ，ｌ ｊ ｇ＆ ｑ ｉｍｅ ｔ －
文 章 编 号 ：０ ２ ８ ９ （０ ７ １－ ０ ３ ０ １０ ６ ２ ２０ ）０ ０ ９ － ４
有线数字 电视 系统性能指标测试和分析 ・ 分 ・ 技 析 术
广电运维复习资料
2016年有线电视网络运维知识复习提纲一、填空题1. 传送一套节目有三种基本码流：视频、音频和辅助数据，需要把它们组合到一起，叫做复用，复用的方法是时分复用。
2. 分贝是一个单位，分贝dB=10log P1/P2，例如功率放大倍数为1000的放大器的增益，用分贝比来表示为30 d B将一个功率P1 均分成两份的理想分配器，则每一路输出功率为P1/2,用分贝比来表示该分配器的衰减为3dB。
3. 要使多套电视节目同时在空间或同一条电缆中传输，必须通过频分复用的方式把它们分别调制到不同频率的高频载波上，这样接收机才能通过将高频头週谐到不同的频率来实现每一套节目的正确接收。
4. 我公司的数字电视传输采用64QAM调制方式，中心频点为514MHz符号率为6.875MS/S,每个符号携带6 bit 信息。
5. 我国数字电视标准采用的是DVB标准，其中卫星数字电视用DVB-S表示，有线用DVB(表示，而地面采用的是国家标准DTMB. 6. 判断光纤通断、测量设备或光纤的输出光信号强度的设备是光—功率计，测量光纤的长度、衰减和接头损耗的是时域反身_________ (OTDR。
7. 我国CATV光纤同轴混合网HFC根据光纤延伸的位置可以分为如下三种结构：FTTC FTTB和FTTH8. 在调幅光发射机中按照强度调制的方式不同又分为直接调制光发射机和外调制光发射机9. 在光有源设备中，光发射机的任务是把高频电视信号变为光信号，数字电视系统中其输入电平是75—80dBuv。
光接收机的任务是把光纤中传来的光信号变为高频电视信号，其输入光功率要求为-3 —OdBm10. 有线数字电视系统输出口的射频信号主要测试指标有平均______率电平、调制误差率MEF和误码率BER用户端指标要求分别为60—80dBuv,大于26dB ,小于1.0 X 10-6。
11. 1310直接调制光发射机输出光功率为10dBmw等于10mw,1550外调光发射机一般有两个7 dBmW勺输出口，等于5 mw , 输出功率为100 mw的EDFA等于20 dB 。
有线电视系统视频指标分析与测量
测量 增益随亮度 信号 的变化
需
光 下 的较亮 。 １ 色度 亮度 延时差 ． ３ 电视 信号 中的 色度 和 亮 度 分 量通 过 系 统后 ，它 们 的延 时 不 同
称为 色 度亮 度 延 时差 。色 度亮 度
要 一 个 有几 级 亮 度 阶 梯 电平 上 含 有 色 度信 号 的测试 信 号
线 电视 技 术
应 同 时到 达 Ｔ Ｖ接 收机 ， 至通过 甚 调 制 器 ，处 理 器及 转 换 器 后 也应 如此 。如 果 不 能 同 时到 达 则 产生 延 时 。 有 １． 含 ２５ Ｔ脉 冲的复 合测 试 信号 如 图 １ 所示 。
， ，
、
。
ｐ
（ ） 据 光 缆 接 头 盒 的 不 同 ２根
曲 率 半 径 应 大 于 厂 家 规 定 的 要 求 ，一般 收 容 的 曲率 半 径不 应 小 于 ４ｍ， 收 容 的 余 长 不 应 小 于 ｃ
１２ 。 ．ｍ
不 应 有扭 绞受 压 现 象 ，应 用海 绵
等 缓 冲 材 料 压 住 光 纤 形 成 保 护
指 标 。射频 指 标 主 要 包 括 载 波 电
平 、 噪 比 、 台 二 次差 拍 、 合 载 复 复
三 次差 拍等 。视 频 指 标 主要 包 括
微 分 增 益 、 分 相位 、 微 色亮 延 时差 等 。在 这里 主要 谈谈 三 大 视 频 指
标 的分 析 与使用 Ｈ ８９ Ｃ的测 量 Ｐ ５１
、 、 、
。
样 ， 比处 于阴 影 下 的草 地 颜 色
群 的高度 相 同
，
更 淡 ，这是 因为微 分增 益 超 过 规 定 的范 围 。微 分 增 益是 亮 度 变 化
有线电视三大技术指标详解
有线电视三大技术指标详解一个有线电视网络系统性能的好坏，我们通常都用载噪比（C/N）、组合三次差拍比（CTB）、组合二次差拍比（CSO）进行衡量。
国家广电行业标准（GY/7 106-1999）规定：有线电视系统的载噪比≥43d B、组合三次差拍比≥54d B、组合二次差拍比≥54d B。
那末这三大指标的含义是什么？在这里向大家逐一介绍。
一、载噪比定义：在系统的指定点，图象或伴音载波电平与噪波电平之比（用dB表示）。
噪声是一切干扰信号的泛指，它的存在影响着有用信号的清晰度。
在有线电视系统中的噪声主要是热噪声。
在日常，我们打开电视机，不输入任何信号，我们会看到屏幕上布满了无规则的黑白点，即所谓的“雪花”点，这些“雪花”点就是噪声在电视屏幕上的反映。
有线电视的噪声主要是由热噪声和散粒噪声所组成。
热噪声主要是由导电体内部的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作温度有关，我国电视制式的视频带宽是5.75MHZ，在常温下所产生的噪声功率是2.4dbμV。
散粒噪声则是由放大器等有源器件内的半导体所产生的。
这些噪声不论有无信号，它总是存在并具有起伏特性。
在图象上表现为“雪花”干扰，是难以抑制的。
图象的清晰度将随着噪声电平的增加而下降，为了衡量CATV 系统的接收质量，所以用载噪比来定量描述它。
它的数学表达式是：C/N=10*lg （载波功率/噪声功率），单位是dB。
在CATV系统中，用户端的功率是前端的热噪声加网络中所有串接的放大器自身所产生的噪声之和，放大器是一个有源器件，其内部是由晶体管、电阻等电子器件组成，所以每个放大器自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，这样，输出端的信号载噪比必然比输入端的信号载噪比低。
为此，我们就用输入载噪比和输出载噪比的比值来衡量放大器的噪声指标，定义为噪声系数，用F来表示，这个系数通常都由生产厂家提供。
根据以上所述，一条由多个放大器串接而成的CATV电缆网络，后一级放大器的输入载噪比肯定比前一级放大器输入载噪比低，这就是为什么在有些CATV 系统中，为保证载噪比的指标，越后级的放大器的输入电平要求就越高的原因。
有线电视系统主要技术指标的分析
果， 目要多 ， 节 收视的图像 和声音 质量要好 ： 作为有线电视工 程技术人员 ， 不仅要 以有线电视系统输出清晰图像 和悦 耳声 音 为 目的 ， 以有线 电视 系统的技术指标 作为信号 质量的 也要 保证 ：因此 ， 面分别讨论有线 电视 系统的视 频与射频方 面 下
然后经 过调制器将音频 与视频信号调制到某 一固定 的射频
频率上 ， 人有线 电视系统进行 传输 ：这里仅讨论音频与视 送 频 信号的输出电平。
音频信号 的输 出电平 ， 标准值为 ０７５Ｖ有效值 ：但是 ． ７
微分相位 （Ｐ 与微分增 益（ Ｇ 类 似 ， 它是色度 相位 Ｄ） Ｄ ） 但
是因为过去的音频接 口阻抗都 是 ６ ０ｎ， １ ０ 以 功率为基 ｍＷ
准 ， ０ Ｂ 折算成 电压即为 ０ ７ Ｖ 称 ｄ ｍ， ５ ＝后来 音频接 １阻抗 ７ ２ １ 不一定都是 ６ Ｏ 但仍将 电压 ０７ ５Ｖ称为 ０ｄ 。 里需要 ０ ｎ， ． ７ Ｂ这
注意的是 ， ０ Ｂ是作为坝 试时 的电平 ， 际上音频 电平台随 ｄ ｌ 实
ｌ 视频主要技术指标
由于前端各种 电 信号 源 ， 视 如摄影机 、 卫星接收机 、 影碟
机、 录像 机等输 出的 电视 信号是 音频和视频 信号 ， 且音频 与 视频 信号的好坏 ，将直接 影响到有线 电视 系统 的图像质量 。 因为有线 电视 系统传输 的电视 信号 是 由前端信号源输 出的 音频与视频信号经过调制器调制的。因此 ， 下面先讨论 视频 主要技 术指标 ： 分增益 、 分相 位 、 直度时延差 、 微 微 色／ 回波值 及音频和视频信号 的标准 电平。
有线 电视 系统 的好 与坏 ， 性能 的高与低 ， 是要 通过一 些
有线电视三大技术指标详解
有线电视三大技术指标详解有线电视三大技术指标详解一个有线电视网络系统性能的好坏，我们通常都用载噪比（C/N）、组合三次差拍比（CTB）、组合二次差拍比（CSO）进行衡量。
国家广电行业标准（GY/7 106-1999）规定：有线电视系统的载噪比≥43db、组合三次差拍比≥54db、组合二次差拍比≥54db。
那末这三大指标的含义是什么？在这里向大家逐一介绍。
一、载噪比定义：在系统的指定点，图象或伴音载波电平与噪波电平之比（用db表示）。
噪声是一切干扰信号的泛指，它的存在影响着有用信号的清晰度。
在有线电视系统中的噪声主要是热噪声。
在日常，我们打开电视机，不输入任何信号，我们会看到屏幕上布满了无规则的黑白点，即所谓的“雪花”点，这些“雪花”点就是噪声在电视屏幕上的反映。
有线电视的噪声主要是由热噪声和散粒噪声所组成。
热噪声主要是由导电体内部的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作温度有关，我国电视制式的视频带宽是5.75MHZ，在常温下所产生的噪声功率是2.4dbμV。
散粒噪声则是由放大器等有源器件内的半导体所产生的。
这些噪声不论有无信号，它总是存在并具有起伏特性。
在图象上表现为“雪花”干扰，是难以抑制的。
图象的清晰度将随着噪声电平的增加而下降，为了衡量CATV系统的接收质量，所以用载噪比来定量描述它。
它的数学表达式是：C/N=10*lg（载波功率/噪声功率），单位是db。
在CATV系统中，用户端的功率是前端的热噪声加网络中所有串接的放大器自身所产生的噪声之和，放大器是一个有源器件，其内部是由晶体管、电阻等电子器件组成，所以每个放大器自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，这样，输出端的信号载噪比必然比输入端的信号载噪比低。
为此，我们就用输入载噪比和输出载噪比的比值来衡量放大器的噪声指标，定义为噪声系数，用F来表示，这个系数通常都由生产厂家提供。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有线电视系统主要指标根据《有线电视系统技术规范》和《有线电视系统测量方法》的规定，将有线电视系统主要技术指标归纳成１０项：载噪比（C／N）、载波复合三次拍比（C／CTB）、载波复合二次差比（C／CSO）、交扰调制比（C／CM）、交流声调制（HM）、回波值、微分增益（DC）、微分相位（DP）频道内频响和色度／亮度时延差（△r）。
行业标准GY／T106—1999《有线电视系统技术规范》规定：有线电视系统测量项目共18项，即：系统输出电平、任意频道间电平差、相邻频道间电平差、图像／伴音电平差V／A）、频道内频响、载噪比（C／N）、载波复合三次差拍比（C／CTB）、交扰调制比（C／CM）、交流声调制（HM）、回波值、微分增益（DC）、微分相位（DP）、频道内频响和色度／亮度时延差（△r）、回波值、图像载频准确度、图像／伴音载频间距偏差和系统输出口相互隔离度、载波复合二次差比（C／CSO）和载波互调比。
有线电视系统主要技术指标共有10项：载噪比、载波复合三次拍比、载波复合二次差比、交扰调制比、交流声调制、回波值、微分增益、微分相位、频道内频响和色度／亮度时延差。
下面分别介绍上述各项的定义和物理意义、指标、对图象质量的影响及指标劣化原因和减少影响的办法。
1、载噪比噪声普遍存在于有线电视系统内部，危害很大。
人们只能把它减少到允许的限度之内，而不能完全消除。
噪声对有线电视系统来讲是连续随机噪波，由一系列无固定幅度的窄脉冲综合而成，其脉冲幅度分布是随机的，某一瞬间无确定值，只能掌握其统计规律性。
因此，噪声电平用均方根值来表示。
1.1定义和物理意义⑴、定义：图像载波电平的有效值与规定带宽内系统噪声均方根值之比，用dB表示。
即：C／N＝图像载波电平／噪声电平均方根值（规定带宽内）。
噪声带宽ＢＷ＝5.75MHz．⑵、物理意义：被视频调制的图像载波电压的大小与有线电视系统本身固有噪声电压大小之比取对数．这项指标反映在图像上，用信噪比的好坏来衡量．1.2指标行业标准GY／T106－1999规定C／N＝43.0dB（噪声带宽为5.75MHz）。
载噪比的客观测试与主观评价的关系：评价有线电视系统图像质量可通过客观测试指标，也可以对电视接收机屏幕上的图像质量进行主观评价，一般采用五分制。
客观测试与主观评价是统一的，两者之间的关系见表１。
表１图像质量客观测试与主观评价的关系1.3噪声对图像质量的影响噪声使电视接收机屏幕上出现大量细小的亮点，犹如飘雪花，使图像结构粗糙，清晰度降低，对比度变差，层次减少。
在彩色电视画面上出现大量醒目的彩色亮点，对图像影响更为严重。
1.４指标劣化的原因和减少影响的办法⑴、噪声产生的原因：前端接收信号场强太弱，系统所用设备噪声过大或系统输出信号电平过低。
⑵、减少噪声影响的办法：前端接收开路信号时，若接收天线到放大器之间用十几米到几十米电缆来传送信号，会加大信号衰减，使信噪比变坏。
因此，应在天线下接低噪声天线放大器，放大后的信号再用电缆送出，这样可提高载噪比。
干线放大器、分配放大器或用户放大器都应选择噪声系数达标的放大器。
前端调制器的信噪比应达标。
有线电视系统线路应合理设计，使用户端信号电平不至于过低，避免载噪比下降。
２、载波复合三次差拍比非线性失真会产生新的频率分量，即产生各次谐波和各次互调产物，其数量随有线电视系统传输频道的增加而急剧增加。
这些谐波和互调产物中的绝大部分分聚集在图像载波频率或频道内某几个频率附近较窄的频带内形成簇，这就是复合差拍产物。
在一个频道内可能有几个簇，一般在图像载频附近的一簇最大，对图像的干扰也最为严重。
复合产物主要由二次失真和三次失真引起，为了便于分析和采集对策，将复合产物分为复合二次产物和复合三次产物。
在HFC中，光接收机的末级放大器采用推挽电路，且分配网的放大器也用推挽电路，推挽电路能抑制偶次谐波，使复合二次产物电平降低，复合三次产物成为主要问题。
2.1定义和物理意义载波复合三次差拍比（C／CTB）是指某个图像载波电平与聚集在该频道附近形成簇的复合三次差拍比产物之比，用dB表示。
即：C／CTB＝图像载波电平／聚集在载波频率附近复合三次差拍比产物峰值电平该指标是有线电视系统非线性失真引起的三次互调失真的总和。
在一般使用的线性范围内，系统输出电平提高１dB，载波三次差拍比提高２dB；而输出电平下降１dB；载波三次差拍比降低２dB。
2.2指标GY／T106－1999规定：载波三次差拍比不小于54dB。
2.3对图像质量的影响一般认为，复合三次差拍是本频道图像载波附近产生一簇或几簇单频干扰，在图像上产生网纹干扰。
行业标准GY／T106－1999中，载波复合三次差拍比对图像质量的影响为：图像中产生水平间隔条纹。
多次实验的结果为：复合三次差拍均表现为在电视接收机屏幕上出现横向差拍噪波，这是一种水平水波纹状的噪波干扰，像是噪波叠加在水波纹上的干扰。
它不是系统载噪比低引起的，而是图像载频附近较窄的频带内形成的一簇复合三次差拍产物在电视机里经视频检波形成的低频干扰。
由于干扰频率很多，且相位有一定随机性，叠加起来形成的复合差拍干扰的幅度忽然相位变化类似噪波干扰。
所以，横向差拍噪波是一种具有一定随机性的低频组合差拍干扰。
当C／CTB＝54dB时，在电视接收机屏幕上刚刚发现横向差拍噪波，最初为横向细小的水波纹状噪波，当对比度较小时稍有察觉，但不会令人讨厌。
按主观评价５分制，这时可达４分。
当C／CTB＝35dB时，横向差拍噪波干扰严重，很讨厌，此时横向差拍噪波为较粗的水波纹，使观众很难忍受。
这时，主观评价相当２分。
2.4指标劣化的原因和减少影响的办法载波复合三次差拍比较低的原因有：a）放大器本身非线性指标未达标;b)放大器输出电平过高。
原来，宽带放大器的非线性指标只测三音交调和二阶互调，即使这两项指标都达标，但载波复合三次差拍比仍不好。
传送３０套以上电视节目时，非线性失真严重。
因此，在选择放大器时，一定要检查载波复合三次差拍比。
在一定范围内，随着放大器输出电平的提高，载波复合三次差拍比按二次方关系降低，欲达一定载波复合三次差拍比，只能选适当的输出电平。
3、载波复合二次差拍比3.1 定义和物理意义：⑴、定义：图像载波电平与在带内成簇聚集的二次差拍产物的复合电平之比，以dB表示。
⑵、物理意义：该指标是图像载波电平与有线电视系统非线性失真引起的二次互调失真的总和之比。
3.2 指标行业标准GY／T106－1999规定，C／CSO≥54dB。
3.3对图像质量的影响载波复合二次差拍比使电视接收机屏幕上产生网纹干扰。
3.4 指标劣化的原因和减少影响的办法有线电视系统的放大器一般采用推挽电路，推挽电路能抑制偶次谐波，故放大器对C／CSO指标影响不大。
HFC光传输链路中，由于光纤色散会产生新的光谱分量，从而增加了光链路的载波复合二次差拍比。
因此在HFC中，应特别注意C／CSO。
选光纤时，要注意色散问题。
4、交扰调制比交扰调制是指两个电视频道或多个电视频道之间信号的互相串扰。
即：C／CM。
4.1定义和物理意义⑴、定义：在被测频道需要的调制包络峰－峰值与被测载波上转移调制包络峰－峰值之比，用dB表示。
⑵、物理意义：交扰调制就是串台，其他频道电视节目的图像串到本频道上。
4.2指标C/CM=46+10lg(N-1)式中：N－频道数。
当N=59时，C/CM=63.6dB；当N=30时，C/CM=60.6Db；当N=20时，C/CM=58.8dB；4.3对图像质量的影响在串扰信号不失真，且与被串信号基本同步时，则在一个画面上将看不到另一个节目的弱信号，如：彩条、格子等；当两个信号不同步时，串入图像将产生漂动，其影响更大，当串入信号有失真时，画面上会出现杂乱无章的麻点，或不规则移动的花纹。
4.4指标劣化的原因和减少影响的办法⑴、交扰调制产生的原因是有线电视系统中有非线性失真产生。
⑵、减少交扰调制的办法：应选择质量较好的、非线性失真达标的和输出电平不能过高的放大器。
在有线电视系统中，频道安排要适当，由于某些原因，个别容易被串扰的频道尽量不用。
5、交流声调制交流声调制是在图像上出现５０Hz滚道。
5.1定义和物理意义⑴、定义：交流声调制是指在１KH以内，５０Hz电源的交流声及其谐波的干扰。
⑵、物理意义：在有线电视系统中，５０Hz及其谐波较大，在图像上出现滚道。
5.2指标行标规定：HM≤３％5.3对图像质量的影响交流声调制使电视接收机屏幕上出现上、下滚动的水平黑道或白道。
交流声调制干扰严重时会影响同步，使图像垂直方向产生扭动，最严重时会破坏同步，使图像画面混乱。
5.4指标劣化的原因和减少影响的办法：(1)、交流声调制劣化的原因：a)交流电网供电电压过低；b)直流稳压电源滤波不好；c)有线电视系统地线不好或接地电阻过大。
(2)、减少影响的办法：a)直流稳压电源要达标，电源波纹小，以减少５０Hz交流分量；b)有线电视系统地线要用宽铜带连接起来，连接处焊接良好，接地电阻要小；c)信号线（特别是视频信号线）不能与主电源供应线长距离并行在一起，以免５０ Hz交流声串进去。
6、回波值6.1定义和物理意义⑴、定义：回波值为被测系统对２Ｔ正弦平方脉冲的响应，用百分数表示。
⑵、物理意义：传送电视信号的高频载波在传输过程中，当传输介质不均匀或发生变化时，都会产生反射波。
用反射波的大小来衡量所造成的影响，此反射波也叫回波。
6.2指标回波值不大于７％6.3对图像质量的影响回波会在图像右边出现一个反射波的重影或幻像。
当重影与正常信号延时不大时，两个图像接近重合，引起自然镶边现象，对图像质量影响较小；当重影与正常信号延时较大时，幻影就很明显，使清晰度下降，严重影响图像质量。
6.4指标劣化的原因和减少影响的办法⑴、产生的原因：电缆质量不好反射损耗低或接头匹配不好都会产生回波。
⑵、减少影响的办法：在有线电视系统中，选用优质合格的电缆作传输线；传输电缆与放大器中间的接头（电缆头）要选用合乎标准的优质产品，电缆接头应安装牢固以保证接触良好。
7、微分增益微分增益失真图像在不同亮度处彩色饱和度发生变化。
微分增益应理解为微分增益失真。
7.1 定义和物理意义⑴、定义：微分增益是不同亮度电平下的色度信号幅度的变化，用百分数表示。
⑵、物理意义：小幅度的等幅彩色副载波在有黑到白不同亮度电平（亮度五阶梯）上，由于系统的非线性所引起的彩色副载波幅度的变化称为微分增益。
7.2 指标微分增益不大于１０％。
7.3对图像质量的影响微分增益失真使在不同亮度处饱和度不一样，如在电视画面上演员从暗处走到亮处，肤色和服饰的饱和度不一样，给人一个很不自然的感觉。
7.4指标劣化的原因和减少影响的办法⑴、产生的原因：产生微分增益的器件是调制器，原因是调制特性曲线的非线性或其前边视频放大器的非线性引起失真。
