桩基低应变分析
桩基低应变检测曲线实例分析(葵花宝典)
桩基低应变检测曲线实例分析1、完整桩一般完整桩在时程曲线上的反应：对于摩擦桩和嵌岩桩表现有三种情况：桩底反射与初始入射波同相；桩底反射不明显,以及桩底反射与初始入射波先反相后同相。
如图所示：预制管桩外径Φ500mm,h=13.3m壁厚100mm,砼强度等级C60,在空气中的反射波曲线预应力空心管桩,外径Φ500mm,h=12m,壁厚80mm,砼强度等级C80,在空气中的反射波曲线实例：桩类型：Φ1.2m，H＝38.5m钻孔灌注桩地点：杭宁高速公路K76+8930-R2/0-R3桩评价：完整嵌岩桩该桩径1.2m,桩长38.5m,C30钻孔灌注桩，桩尖进入微风化泥质岩2m，测试波形完整。
纵波速度为3600-3700m/s，桩底反向，说明无沉渣．为完整嵌岩桩.地层影响的时程曲线桩桩类型：Φ1200mm，h＝28.4m冲孔灌注桩地点：诸永高速台州一段25标某桥桩评价：该桩砼强度c25,采用冲抓钻,12m见基岩后采用冲击钻,一直到桩底,从波形可见进入基岩有明显的反向反射,为地层的反映特殊桩形的曲线桩类型：Φ1000mm,L约13m，冲击桩地点：温州洞头中心渔港石码头评价：完整桩该外加5mm壁厚钢护筒至强风化，后变径800嵌岩2D。
故在桩底前同向反映为钢护筒底变径处的部位，经钻孔验证而不是缺陷2、桩头缺陷桩桩头疏松桩头浮浆或强度偏低的桩，测试结果无法反映桩的完整性，曲线反应为入射波峰较低而且脉冲较缓，而且后续波形呈低频，此类现象均属桩头强度偏低。
如图所示：桩类型：Φ1.2m,L=18.7m钻孔灌注桩地点：杭兴高速公路MP14—R3桩评价：桩头砼强度低该桩径1.2m,长18.7m,设计混凝土强度等级为C25,测试发现曲线呈低频振荡,判为桩头浅部强度低或局部离柝,经取芯验证,0-1m岩芯松散,1-2.7m岩芯有气孔,强度低,2.7m以后岩芯强度达到要求,芯样完整,要求凿去３m桩头重新接上桩头处理.3、桩底缺陷桩桩类型:Φ800,H=19.0m钻孔灌注桩地点:温州某工地嵌岩桩评价:桩长明显沉渣该桩设计桩长19m,单桩承载力3000kN，若按3520m/s计,测试桩底在18m处同向反射明显,取芯后有50cm淤泥沉渣，未进入中风化，后注浆再测也有同向反映，说明效果不明显。
低应变法检桩
低应变法检桩低应变法（Low strain method）是一种常用于桩基检测的无损检测方法。
该方法基于桩与周围土体之间的互作用，并通过测量桩体表面产生的应变来评估桩的质量和完整性。
下面将介绍低应变法的原理、设备以及在桩基工程中的应用。
1. 原理：低应变法是基于桩体与周围土体之间的相互应变影响的原理。
当施加一个小幅度的交变载荷时，桩体表面出现微小的应变变化。
这些变化将沿着桩体传播到土体中，并通过受土体约束的地表上产生的应变信号进行检测和分析。
通过分析这些信号的特征，可以评估桩的质量和完整性。
2. 设备：低应变法的主要设备包括振动器、传感器和数据采集系统。
振动器用于施加小幅度的交变载荷到桩体上，通常通过压电元件或振动器激励器来实现。
传感器用于测量桩体表面产生的应变信号，常用的传感器有应变计和纤维光栅传感器。
数据采集系统用于记录和分析传感器捕获到的数据，通常由计算机软件和硬件组成。
3. 应用：低应变法在桩基工程中有广泛的应用。
它可以用于评估桩的质量、完整性和嵌入深度。
以下是低应变法在桩基工程中的几个常见应用：a. 桩基质量评估：通过监测桩体表面的应变信号，可以评估桩的质量和完整性。
当桩体有缺陷或损坏时，应变信号会显示出特定的图案，可用于判断桩的质量状况。
b. 桩身变形识别：低应变法还可以用于监测桩身在荷载作用下的变形情况。
通过比较不同荷载条件下的应变信号，可以确定桩体的变形特征，并评估其变形性能。
c. 桩基嵌入深度确定：利用低应变法可以确定桩体的嵌入深度。
通过测量桩体表面的应变信号，可以确定桩体与土体之间的互作用区域，并进一步确定桩体的嵌入深度。
d. 桩基施工质量监控：低应变法还可以用于监控桩基施工质量。
在桩基施工过程中，通过实时监测桩体的应变信号，可以及时发现施工质量问题，并采取相应的措施进行调整。
综上所述，低应变法是一种常用的桩基检测方法，通过测量桩体表面产生的应变信号来评估桩的质量和完整性。
它在桩基工程中可以广泛应用于桩基质量评估、桩身变形识别、桩基嵌入深度确定和桩基施工质量监控等方面。
基桩低应变检测缺陷分析
于应 力波 理论 ，在桩 顶进 行竖 向激 振 ，弹 性波 沿 着桩 身 向下 传播 ，在桩 身存 在明 显波 阻抗 界面 （ 如桩 底 、断桩 或 严 重 离析 等 部位 ）或桩 身截 面 变化 （ 如缩 径 或扩 径 ）
部 位 ，将 产 生发 射 波 ，经 接收 、放 大 滤 波和 数 据处 理 。 可 识别 来 者不 同部位 的 反射信 息 ，据 此判 定桩 身缺 陷 的
基 桩低应 变检测缺 陷分 析
■ 林 浩
（ 建省 交通科 学技 术研 究所 ，福 州 ３ ０ ０ ） 福 ５ ０ ４
摘
参考 。
要
本 文通 过 工程 实 际所测 的基 桩 波形 ，对桩 身质 量进 行评 定 并 结合取 芯 结 果
进行 验证 ，并对缺 陷作 出初 步 的成 因分 析和 意见 ，为今 后 的基桩 低应 变检 测提 供借 鉴和
参考。
２ 基 本原 理
将桩 假 设为 连续弹 性 的 一维均 质杆 件 ，并 且不 考虑
ｍ） ，采取 人 工 挖 孔和 干 灌 的施 工方 式 。低 应变 检 测 波
形如 图 １ 图２ 示 。 和 所
图 １ 右４ １ 应 变 波 形 —低
图２ 右 ４ ３ 应 变 波形 —低
图１ 图２ 和 中波 形抖 动严 重 ，桩身 多 处存 在缺 陷 反射 波 ，桩 端 反 射波 不 明显 ，根 据 规 范 桩 身 质 量 评 定 为Ｉ ｖ 类 。 为求慎 重 ，进行 取 芯 验证 。取 芯结 果 表 明 此２ 基 根 桩桩 身均 存在 多 处严 重 的混凝 土 离析现 象 。验证 了低 应
浇入 的混 凝 土被水 冲刷 或浸 包 ，形 成层 状 离析 ．严 重时 砂石 成层 状堆 积 ，水泥 浆上 浮 ，形 成断 桩 ；二是 混凝 土 浇筑 自由倾落 高度 过大 ，未使 用 串筒或 溜槽 ，易 造成 离
桩基低应变检测曲线实例分析
桩基低应变检测曲线实例分析对桩基低应变检测曲线实例分析;1、完整桩一般完整桩在时程曲线上的反应：对于摩擦桩和嵌岩桩表现有三种情况：桩底反射与初始入射波同相；桩底反射不明显,以及桩底反射与初始入射波先反相后同相;如图所示：预制管桩外径Φ500mm,h=13.3m壁厚100mm,砼强度等级C60,在空气中的反射波曲线预应力空心管桩,外径Φ500mm,h=12m,壁厚80mm,砼强度等级C80,在空气中的反射波曲线实例：桩类型：Φ1.2m,H＝38.5m钻孔灌注桩地点：杭宁高速公路K76+893 0-R2/0-R3桩评价：完整嵌岩桩该桩径1.2m,桩长38.5m,C30钻孔灌注桩,桩尖进入微风化泥质岩2m,测试波形完整;纵波速度为3600-3700m/s,桩底反向,说明无沉渣．为完整嵌岩桩.地层影响的时程曲线桩桩类型：Φ1200mm,h＝28.4m冲孔灌注桩地点：诸永高速台州一段25标某桥桩评价：该桩砼强度c25,采用冲抓钻,12m见基岩后采用冲击钻,一直到桩底,从波形可见进入基岩有明显的反向反射,为地层的反映特殊桩形的曲线桩类型：Φ1000mm, L约13m,冲击桩地点：温州洞头中心渔港石码头评价：完整桩该外加5mm壁厚钢护筒至强风化,后变径800嵌岩2D;故在桩底前同向反映为钢护筒底变径处的部位,经钻孔验证而不是缺陷2、桩头缺陷桩桩头疏松桩头浮浆或强度偏低的桩,测试结果无法反映桩的完整性,曲线反应为入射波峰较低而且脉冲较缓,而且后续波形呈低频,此类现象均属桩头强度偏低;如图所示：桩类型：Φ1.2m,L=18.7m钻孔灌注桩地点：杭兴高速公路MP14—R3桩评价：桩头砼强度低该桩径1.2m,长18.7m,设计混凝土强度等级为C25,测试发现曲线呈低频振荡, 判为桩头浅部强度低或局部离柝,经取芯验证,0-1m岩芯松散,1-2.7m岩芯有气孔,强度低,2.7m以后岩芯强度达到要求,芯样完整,要求凿去３m桩头重新接上桩头处理.3、桩底缺陷桩桩类型: Φ800, H=19.0m钻孔灌注桩地点: 温州某工地嵌岩桩评价: 桩长明显沉渣该桩设计桩长19m,单桩承载力3000kN,若按3520m/s计,测试桩底在18m处同向反射明显, 取芯后有50cm淤泥沉渣,未进入中风化,后注浆再测也有同向反映,说明效果不明显;桩类型: Φ800, H=11.2m钻孔灌注桩地点: 杭州某监站围墙桩工地评价: 桩长明显偏短该桩设计桩长11.2m,测试桩底反射明显,波速达4790m/s,若按3500m/s计, 桩仅为8m,明显反映为桩偏短.4、缩径夹泥桩缩径桩在时程曲线上的反映比较规则,缩径部位的缺陷呈先同相后反相,或仅见到同相反射的信号,视严重程度,可能有多次反射,此类缺陷桩一般可见桩底信号;如图所示：桩类型:,桩径0.8m,桩长39.6m钻孔桩,地点:温州苍南码头桩桩;评价:该桩第一次测发现5m处明显缩径,后凿去4m再复测表明：因凿不到位,露出部分桩头是缩径处,故形成第二次测试为扩径反映该桩为钻孔灌注桩,桩长17m,混凝土强度等级为C30,在2.4m处存在明显缺陷经开挖验证,找到一块疯狂的石头;桩身畸变,呈S形状,由以上曲线也可判断,施工过程中堵管,拒灌,后二次灌注;桩类型: Φ800 mm , H=33m钻孔灌注桩地点：杭州市下沙高教城职工技术学院评价：严重夹泥该桩径0.8m,桩长33m,强度C25,通长钢筋笼,测试在1.5-2m处严重缩径或夹泥,经开挖证实2m处严重夹泥达一半桩径;经凿除后再进行复测下图,桩身完整;5、扩径桩扩径桩在曲线上反射波形较为规则,扩径处的反射子波呈反相,或先反相后续同相,也可能有多次反射,一般情况看到桩底反射;如图所示：桩类型: Φ1200mm,L=16.1m钻孔灌注桩地点: 温州某大桥桩评价: 扩径桩上图11m处反向反射明显,为扩径反映属扩径后逐渐回缩;下图在8m处由反向转同向,属扩径后马上回缩.6、离析桩由于离析部位的混凝土松散,对应力波能呈吸收较大,形成的缺陷子波不规则后续信号杂乱,而且频率较低,波速偏小,一般不易见到桩底反射;如图所示：桩类型:φ700 mm, h=34m,钻孔灌注桩地点:某大楼工程桩评价:离析桩该桩经测试发现在8.6m左右有同相多次低频反射,经钻孔取芯在8.1-9.5m严重离析,无法取到芯样,原因在该处仃灌3小时,在7m处为扩径反映,该处超灌5方混凝土;7、断裂脱焊脱节桩断裂桩由于在断裂处波阻抗的突变,故形成以下三种情况：上部断裂往往呈高频多次同相反射、反射波频率值较高,衰减较慢；中部断裂反映为多次同相反射,缺陷的反射波幅值较低；而深部断裂波形,类似摩擦桩桩底反射,但算得的波速明显高于正常桩的波速;如图所示：桩类型: Φ600 mm , H=45.0m钻孔桩地点：温州某工程二期80桩评价：断裂桩该桩径o.8m,长45.0m,设计强度C25,,因基坑开挖造成部分桩断裂,经测试在近4.2m处断裂,波形呈多次反射,经开挖验证为4.5m断裂凿去断处后重测说明下部桩身完整再进行接桩;桩类型:φ500mm,h=35mphc空芯管桩地点:浙江加兴某工地评价:脱节桩该桩径500mm,壁厚10mm,桩长35m12,11,11phc管桩,由于施工和挤土的原因,造成局部脱焊,或地表第一节上抬,並与下桩脱接8、脱焊虚焊等不良焊接桩预制桩和管桩的焊接质量及成桩时由于受损造成焊接处表现为有同相反射,严重时难以见到下部位较大的缺陷或桩底反射;如图所示：桩类型: Φ500~600 ｍｍ h=40m12+12+11+5预应力地点：杭州东新园安居小区评价：断桩该桩为pvc500mm空芯管桩,桩间距1.5m,电梯间采用Φ600管桩,用600吨静压桩机压有部分欠压, 桩高出设计标高2~3m;由于一次性开挖3.5m,造成土体挤压, 而使绝大部分欠压桩形成2~5m断裂;。
低应变法 桩基长度 误差

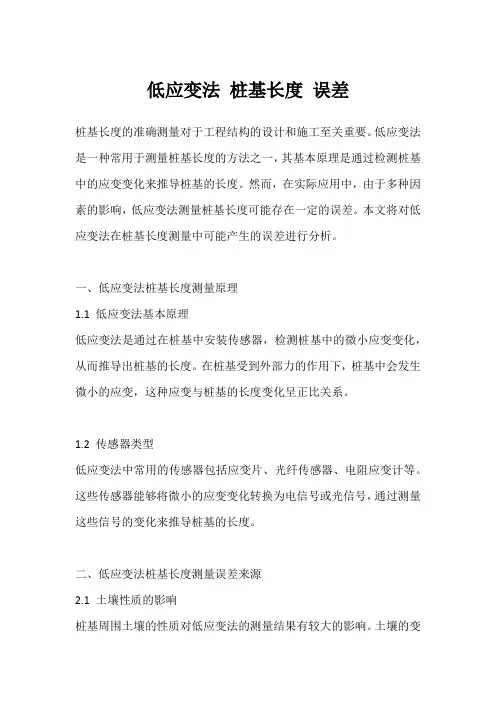

低应变法桩基长度误差桩基长度的准确测量对于工程结构的设计和施工至关重要。
低应变法是一种常用于测量桩基长度的方法之一，其基本原理是通过检测桩基中的应变变化来推导桩基的长度。
然而，在实际应用中，由于多种因素的影响，低应变法测量桩基长度可能存在一定的误差。
本文将对低应变法在桩基长度测量中可能产生的误差进行分析。
一、低应变法桩基长度测量原理1.1 低应变法基本原理低应变法是通过在桩基中安装传感器，检测桩基中的微小应变变化，从而推导出桩基的长度。
在桩基受到外部力的作用下，桩基中会发生微小的应变，这种应变与桩基的长度变化呈正比关系。
1.2 传感器类型低应变法中常用的传感器包括应变片、光纤传感器、电阻应变计等。
这些传感器能够将微小的应变变化转换为电信号或光信号，通过测量这些信号的变化来推导桩基的长度。
二、低应变法桩基长度测量误差来源2.1 土壤性质的影响桩基周围土壤的性质对低应变法的测量结果有较大的影响。
土壤的变形特性、密实度、含水量等因素都可能引起应变的变化，从而导致桩基长度测量的误差。
2.2 外部环境因素外部环境因素如气温、湿度、风力等也会对低应变法的测量结果产生一定的干扰。
温度变化可能导致传感器材料的膨胀或收缩，湿度的变化可能影响土壤的含水量，都可能引起应变信号的变化。
2.3 传感器精度和安装误差传感器的精度和安装位置的准确性直接影响测量结果的准确性。
传感器的校准和安装需要专业的技术和仪器，若存在误差可能导致桩基长度测量的不准确。
2.4 土壤-桩基交互作用桩基与土壤之间的相互作用是导致误差的另一个重要原因。
土壤-桩基界面的摩擦、土压力的变化等因素都会对桩基的应变产生影响，从而影响长度测量的准确性。
三、误差控制和校正方法3.1 误差控制为了控制误差，首先需要选择合适精度的传感器，并在实际安装中注意传感器的准确位置和方向。
此外，对周围土壤的性质要有清晰的认识，通过实地调查和实测数据来减小土壤因素的干扰。
3.2 校正方法校正是对测量误差进行修正的关键步骤。
桩基低应变检测方法
桩基低应变检测方法
桩基低应变检测方法是一种常用的地基检测方法，它可以用来检测桩基的质量和稳定性。
在桩基施工过程中，低应变检测方法可以帮助工程师及时发现桩基的问题，从而采取相应的措施，保证工程的质量和安全。
桩基低应变检测方法主要是通过测量桩身的应变变化来判断桩基的质量和稳定性。
在测量过程中，需要使用应变计等专业设备，将其安装在桩身上，然后进行数据采集和分析。
通过分析数据，可以得出桩基的质量和稳定性情况，从而判断是否需要采取相应的措施。
桩基低应变检测方法具有以下优点：
1. 非破坏性检测：低应变检测方法不会对桩基造成任何损伤，可以保证桩基的完整性和稳定性。
2. 精度高：低应变检测方法可以精确地测量桩身的应变变化，从而得出桩基的质量和稳定性情况。
3. 操作简便：低应变检测方法操作简单，只需要安装应变计等专业设备，进行数据采集和分析即可。
4. 数据可靠：低应变检测方法可以得出准确可靠的数据，可以帮助工程师及时发现桩基的问题，从而采取相应的措施。
桩基低应变检测方法是一种非常重要的地基检测方法，可以帮助工
程师及时发现桩基的问题，从而保证工程的质量和安全。
在实际工程中，我们应该重视桩基低应变检测方法的应用，从而提高工程的质量和安全性。
桩基低应变检测方案
桩基低应变检测方案1. 引言桩基作为土木工程中重要的基础构件，其质量和稳定性对工程的安全和耐久性有着重要的影响。
在桩基施工过程中，合理的检测方法和方案能够及时发现问题，保障工程质量。
本文将介绍一种桩基低应变检测方案，通过对桩基应变进行监测，及时发现并修复潜在的问题。
2. 桩基低应变检测方案的设计原则桩基低应变检测方案设计的基本原则如下：1.灵敏度高：能够检测到桩基的细微应变变化，保证对潜在问题进行及时发现。
2.准确性高：提供准确的应变值，用于准确评估桩基的质量和稳定性。
3.实时性强：能够实时监测桩基的应变变化，及时发现并解决问题。
4.可靠性强：方案应具备较高的可靠性，能够长期稳定地工作。
3. 桩基低应变检测方案的技术原理桩基低应变检测方案的技术原理主要包括以下几个方面：1.传感器的选择：选择合适的应变传感器，如电阻应变计、光纤传感器等。
该传感器能够将桩基的应变转化为电信号或光信号，并通过数据采集系统进行采集和处理。
2.数据采集系统：选用高精度和高采样率的数据采集系统，能够实时采集传感器输出的信号，并通过计算和分析得到桩基的应变值。
3.数据处理与分析：对采集到的数据进行处理和分析，得到桩基的应变变化情况，并结合设计要求进行评估。
4.实时监测与报警系统：通过建立实时监测系统，能够及时监测桩基的应变变化情况，并在出现异常情况时及时发出警报，以便采取相应的措施进行修复。
4. 桩基低应变检测方案的实施步骤桩基低应变检测方案的实施步骤如下：1.传感器安装：在桩基中选取合适的位置进行传感器的安装，确保传感器与桩基紧密接触，能够准确感知应变变化。
2.数据采集系统的搭建：选择合适的数据采集系统，根据传感器的输出信号进行连接和配置，确保能够高效地采集和处理数据。
3.数据处理与分析：利用专业的数据处理软件，对采集到的数据进行处理和分析，得到桩基的应变变化情况，并进行定量评估。
4.实时监测与报警系统的建立：建立实时监测系统，通过连续监测桩基的应变变化情况，及时发现潜在问题，并在需要时发出警报，通知相关人员采取相应的措施进行修复。
桩低应变实验报告
桩低应变实验报告引言桩基是土木工程中常用的重要基础形式之一，它承担着将建筑物和地下结构的重荷载传递至较深的地层中的重要任务。
桩基在土壤中的承载力和变形特性对工程的安全性和稳定性具有重要影响。
桩低应变实验是用来研究桩基在静态或动力荷载作用下的变形特性及承载力的实验方法之一。
实验目的本次实验旨在通过桩低应变实验，探究桩基在荷载作用下的变形规律，进一步了解土壤与桩基的相互作用过程，从而为工程设计提供参考建议。
实验原理桩低应变实验是通过在试验场地上搭建桩基模型，在模拟实际工程荷载作用下，测量桩头和桩身的变形量，从而对桩基的力学特性进行研究。
实验装置主要包括传感器、数据采集设备、承载框架和电子称重砝码等组成。
实验步骤如下：1. 在试验场地上挖掘合适深度的试验坑；2. 安装试验装置，包括传感器和数据采集设备，并保证其准确可靠；3. 在试验坑中浇筑混凝土，形成相应的承载框架，并确保其水平度；4. 安装待测的桩基模型，如木制、塑料或钢管等；5. 设置荷载大小和加载速率，并开始加载；6. 期间记录并测量桩头和桩身的变形量，并记录相应的荷载和位移数据；7. 持续加载直到达到目标荷载或设定的变形限值。
实验结果与分析通过桩低应变实验，我们得到了桩头和桩身在不同荷载作用下的变形数据。
根据实验数据，我们制作了荷载-位移曲线和荷载-变形曲线，如下图所示。
通过观察荷载-位移曲线可以看出，随着荷载的增加，位移逐渐增大，呈现出明显的非线性关系。
荷载逐渐增大时，桩基的承载能力在一定范围内与位移呈线性关系，但当荷载进一步增大时，位移增加速度明显加快，表明桩基即将达到破坏状态。
而通过观察荷载-变形曲线可以看出，随着荷载的增加，桩头和桩身的变形逐渐增大。
与位移不同的是，荷载与变形呈现出较为线性的关系。
这说明桩基的变形主要由荷载引起，变形量与荷载之间存在明确的线性关系。
根据实验数据还可以计算得到桩基的刚度等参数，并通过比较不同实验条件下的数据，进一步研究桩基的力学性质。
桩基检测中低应变动测应用分析
桩基检测中低应变动测应用分析摘要：桩基低应变动测是以先进的基桩测试系统和应力波分析理论为基础，具有一定的可靠性，利用它对桩基础进行质量检测是可行的。
本文介绍了低应变动测的基本原理，探讨了桩基检测中低应变动测的应用。
关键词：桩基；检测；低压1低应变动测的基本原理低应变动测（也称反射波法）源于应力波理论，基本原理是在桩顶进行竖向激振，弹性波沿着桩身向下传播，当桩身存在明显波阻抗界面（如桩底、断桩或严重离析等部位）或桩身截面积变化（如缩颈或扩颈）部位，将产生反射波，经接收、放大滤波和数据处理，可识别来自桩身不同部位的反射信息。
通过对反射信息进行分析计算，判断桩身砼完整性，判定桩身缺陷的程度及其位置。
2桩基础桩基础采用不同的材料（木、钢筋混凝土、钢材）、不同的截面（方形、圆形、空心、实心）和不同的成桩方法（预制、现场灌注、打入法、压入法）支承在不同的土层上作为各类工程结构物的基础（建筑物的低桩承台，桥梁或码头的高桩承台），具有很好的承载特性。
桩支承于坚硬的（基岩、密实的卵砾石层）或较硬的（硬塑黏性土、中密砂等）持力层上，具有很高的竖向单桩承载力或群桩承载力，足以承担构筑物的全部竖向荷载（包括偏心荷载）。
桩基具有很大的竖向单桩刚度（端承桩）或群桩刚度（摩擦桩），在构筑物自重或相邻荷载影响下，不会产生过大的不均匀沉降，并能保证构筑物的倾斜不超过允许范围。
箱、筏承台底土分担上部结构荷载。
如德国法兰克福展览会大楼，筒中筒结构，桩筏基础，56层，高256 m，仅用64根 1 300 ITlm钻孔桩，长度26．9 m～34．9 m，建筑物总重l 880 MN，筏底土分担25％的荷载。
桩身穿过可液化土层而支承于稳定的坚实土层或嵌固于基岩，在地震引起的浅层土液化与震陷的情况下，桩基凭靠深部稳固土层仍具有足够的抗压与抗拔承载力，从而确保构筑物的稳定，且不产生过大的沉陷与倾斜。
3低应变检测的现场检测控制要点桩头处理是检测前的主要准备工作，在用角向磨光机在桩头平面的距桩中心三分之二半径位置处理2至4个平面（直径约2cm）以粘贴传感器，桩中心打磨直径约10cm的平面。
桩基低应变
桩基低应变
来自古老的地基基础，我们一直在努力改善工程质量和了解更多的施工技术，
以降低施工造成的基础桩受到的影响。
基础桩的低应变便是众多技术之一，是改善建筑质量的关键手段。
基础桩受到考量的原因在于其在施工过程中对外界变化敏感，磨损及沉降是较
大的问题。
桩低应变是改善建筑质量的重要技术，它能够减低施工过程中桩的变形。
适用的施工方法包括空心桩式施工法、夹芯底板法、膨胀桩合金芯等，桩的变形越小，施工就越容易，精度也会更高。
除了上述三种桩低应变工艺之外，桩膨胀法也是改善桩抗力和变形问题的有效
技术手段。
桩膨胀法是在桩内部搅拌介质，从而使桩柱内部发生膨胀作用，从而实现低应变的目的。
此外，在施工过程中还可以采取重力灌浆、压缩灌浆和拆除加灌浆等技术，使
建筑物更稳定、更牢固，而且不会出现变形和沉降的情况。
总的来说，建筑施工所采取的桩低应变技术能够有效改善建筑物的质量，使得
建筑物具有更好的稳定性、抗变形能力以及减少桩体沉降的影响。
因此，在进行建筑施工时，应重视并合理采用桩低应变技术，以便使建筑物在使用中更加牢固、稳定。
桩基低应变检测实施方案
桩基低应变检测实施方案
桩基低应变检测是指对桩基在施工和使用过程中的应变情况进行监测和分析，
以保证桩基的稳定性和安全性。
下面将介绍桩基低应变检测的实施方案。
首先，确定检测方案。
在进行桩基低应变检测之前，需要确定检测的具体方案
和方法。
可以根据桩基的类型、规模和施工环境等因素，选择合适的检测方案，包括检测设备、检测参数和检测周期等。
其次，进行检测设备的准备。
根据确定的检测方案，需要准备相应的检测设备，包括传感器、数据采集器、数据处理软件等。
确保检测设备的准确性和可靠性，以保证检测结果的准确性和可靠性。
然后，进行现场检测。
在进行桩基低应变检测时，需要按照确定的检测方案和
方法，安装检测设备，并进行实时监测。
在监测过程中，需要及时记录和处理监测数据，以便后续的分析和评估。
接着，进行数据分析和评估。
在完成现场检测后，需要对监测数据进行分析和
评估。
通过对监测数据的处理和分析，可以得出桩基的应变情况，评估桩基的稳定性和安全性，并及时发现和处理异常情况。
最后，编制检测报告。
在完成数据分析和评估后，需要编制桩基低应变检测报告。
检测报告应包括桩基的基本情况、检测方案和方法、监测数据和分析结果、评估结论和建议等内容，以便相关部门和人员参考和使用。
总之，桩基低应变检测是保证桩基稳定性和安全性的重要手段，通过合理的检
测方案和方法，准备的检测设备，现场检测，数据分析和评估，以及编制检测报告，可以及时发现和处理桩基的问题，保证工程的安全和质量。
低应变桩基检测方案
低应变桩基检测方案概述低应变桩基检测是一种常用的建筑工程质量检测方法，用于评估桩基的质量、稳定性和承载能力。
本文将介绍低应变桩基检测的原理、步骤和常见的检测方法。
原理低应变桩基检测基于弹性力学理论和应变测量原理。
当桩基受到荷载时，桩身会发生微小的弯曲变形。
通过在桩身上布设应变计，可以测量出这个微小的变形，从而评估桩基的质量和承载能力。
检测步骤低应变桩基检测通常分为以下几个步骤：1.准备工作：确定需要检测的桩基的位置和数量。
清理桩顶以便安装应变计。
对于已有的桩基，需要清理表面以便安装传感器。
选择合适的应变计和数据采集设备。
2.应变计布设：根据桩基的类型和形式，选择合适的布设方式。
通常将应变计安装在桩身的两侧，固定好并进行校准。
确保应变计与桩体之间的接触良好，减小测量误差。
3.数据采集：连接应变计与数据采集设备。
根据设备的要求和桩基的特点，设置合适的采样频率和采样时间。
进行正常的测量前的校准和初步测试。
4.数据处理：将采集到的数据导入计算机中进行处理。
对数据进行滤波、分析和计算，得到桩基的应变变化曲线和相应的参数。
5.结果评估：根据检测结果，评估桩基的质量和承载能力。
通常使用图表或指标来表示。
如果有必要，可以与设计要求进行对比，评估是否合格。
6.报告撰写：根据检测结果，撰写检测报告。
报告应包括桩基的位置、检测结果、评估结论和建议。
报告的格式可以根据需要进行调整。
常见检测方法高频采样法高频采样法是一种常用的低应变桩基检测方法。
该方法使用高频率的数据采集设备对桩身上的应变进行连续采集。
通过对采集数据进行滤波和分析，可以得到桩基的应变变化曲线和相应的参数。
钻孔动力法钻孔动力法是另一种常见的低应变桩基检测方法。
该方法使用钻孔机将传感器安装在桩基的侧壁上。
通过在侧壁上施加动力荷载，测量桩身的变形响应。
根据测量数据，评估桩基的质量和承载能力。
超声波法超声波法是一种非破坏性的低应变桩基检测方法。
该方法使用超声波传感器将超声波引入桩体内部。
低应变法检测桩基完整性分析
反射 波特 征 曲线
完整 曲线
图 １为完整 曲线 。 １ 图 ａ为端承桩 的反射 波特 征 曲
线， 桩底 反射 波 与入 射 波反 相 位 ； １ 图 ｂ为 摩擦 桩 的 反 射波特 征 曲线 ， 底反 射波 与入 射波 同相位 。 桩
图 ５ 桩 底 沉 渣 曲 线
低 应变 法检 测 桩 基 完整 性 分析
口 文 ／ 雪梅 靳
摘
要 ： 了保 证 桩 基 的安 全 ， 用 简便 快 捷 的检 测 法对 更 多 的桩 进 行桩 身 质 量 检测 显 得 尤 为 为 采
重要 。文 中介 绍 了低应 变 法检测 基桩 完 整性 的基本 原 理 ， 出了各种 反射 波 的理论 特征 给 曲线 并通 过 实例 对各种 波 形 曲线进 行分 析 ， 出低 应 变检 测基桩 完 整性 的不 足之处 。 指 关键 词 ： 应 变法 ； 基 检测 ； 整性 低 桩 完
Ｒ ＜ ， 射波 与入射 波 反相 。 ，０ 反
以上 ３种情 况 表 明 ，反射 波 相位 与 入射 波 相位 的
天 建 科 ２０ Ｏ 阳 津 设 技 ０・． １Ｎ Ｊ
关系 ， 判别桩 身质量 的依据 。 是
桩底 沉渣 曲线
图 ５为桩 底 沉渣 曲线。桩 底反射 与入射 波 同相位 ，
桩 基 工程 是 地 下 隐 蔽 工 程 ， 工 难 度 大 、 施 工序 多 。
一
透 射 波 系数 尺 为
尺 ＝ ｌ 三二
１｝ ．－ － Ｚ２
般在 地 下或 水下 进 行施 工 ， 工过 程 很难 进 行 监测 。 施
（） １
（） ２
由于 受 水 渗 流 、 砂 层 、 泥 层 等 不 良地 质 影 响 ， 引 流 淤 易 起 塌孔 和 缩孔 等缺 陷 ； 在混 凝 土 灌注 过 程 中 ， 出现 停 如 顿 、 管过 快或 导 管拔 空等 现 象 ， 拨 易产 生 离析 、 夹泥 、 断 桩、 缩径 、 松 不 密实等 缺 陷 。这 些缺 陷将 直 接导 致 桩 疏
桩基完整性(低应变试验)试验方法
桩基完整性(低应变试验)试验方法1.1 基础完整性检测（低应变试验）1.1.1 适用范围低应变反射波法适用于混凝土灌注桩、混凝土预制桩、预应力管桩和CFG桩。
对于桩身截面多变且变化幅度较大的灌注桩，应采用其他方法辅助验证低应变法检测的有效性。
受检桩混凝土强度不应低于设计强度的70％，且不应低于15MPa。
1.1.2 检测原理低应变反射波法是目前国内普遍采用的低应变法。
它通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。
因此，基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求。
一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5.1.1.3 检测方法及工艺要求1.1.3.1 检测前的准备工作a。
受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。
b。
施工单位填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。
c。
施工单位向检测单位提供基桩工程相关参数和资料。
d。
检测前，施工单位需做好以下准备工作：1.剔除桩头，使桩顶标高为设计的桩顶标高。
2.要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。
3.灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。
4.桩顶表面平整干净且无积水。
5.实心桩的第三方位置打磨出直径约10cm的平面，平面保证水平，不要带斜坡；在距桩第三方2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm的平面，打磨面应平顺光洁密实。
6.当桩头与垫层相连时，相当于桩头处存在很大的截面阻抗变化，会对测试信号产生影响。
因此，测试前应将桩头侧面与断层断开。
7.准备黄油1～2包，作为测试耦合剂用。
8.在基坑内检测，应提前将基坑内水抽干，并搭设好梯子，便于上下。
e。
搜集受检桩的相关技术资料，包括工程概况、基桩的设计参数、场地的工程地质资料以及施工记录情况。
桩基础检测技术—低应变法
低应变动测仪器
FDP204(B)掌上动测仪
目前倾向于低应变法仅 能检测桩身完整性
桩身完整性定义
桩身完整性类别是按缺陷对桩身结构承载力的影 响程度，统一划分为四类的：
一类－－－桩身完整。， 二类－－－桩身有轻微缺陷，不会影响桩身结构
低应变动测技术
反射波法 机械阻抗法 水电效应法 动力参数法 共振法 球击法
青藏线基桩检测
原理
基桩反射波法检测桩身结构完整性的基本原理是： 通过在桩顶施加激振信号产生应力波，该应力波沿 桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、 断裂、孔洞等缺陷）和桩底面时，将产生反射波， 检测分析反射波的传播时间、幅值和波形特征，就 能判断桩的完整性。
承载力的发挥。 三类－－－桩身有明显缺陷，对桩身结构承载力
有影响，一般应采用其他方法验证其可用性，或 根据具体情况进行设计复核或补强处理。 四类－－－桩身存在严重缺陷，一般应进行补强 处理。
桩基质量检测技术
桩基动力检测是指在桩顶施加一个动态力（可以是 瞬态冲击力或稳态激振力）。桩土系统在动态力的作 用下产生动态响应信号（位移、速度、加速度信号）， 通过对信号的时域分析、频域分析或传递函数分析， 判断桩身结构的完整性，推断单桩承载力。
根据作用在桩顶上的动荷载能量能否使桩土之间发 生一定弹性位移或塑性位移，把动力测桩分为低应变、 高应变两种方法。低应变作用在桩顶上的动荷载远小 于桩的使用荷载，能量小，只能使桩土产生弹性变形。
桩基检测中低应变检测法的应用分析
桩基检测中低应变检测法的应用分析摘要：随着我国建筑业不断发展，建筑工程项目越来越多，规模也随之扩大，作为整个建筑工程项目的基础工程，桩基显得尤为重要，其决定了整个工程项目的质量，安全、稳定、耐久是建筑工程项目质量追求。
基于此，加强桩基检测也越为重要。
作为桩基检测方法之一的低应变法的使用也非常成熟，本文结合某工程实例，对低应变检测方法的原理进行了分析，并对低应变检测法的注意事项展开探讨，以期提高桩基检测的质量与效率。
关键词：桩基；桩基检测；低应变1低应变原理分析桩基检测方法的一种惯用做法是低应变法法，在桩基山的完整性检测中得到了广泛应用。
从激发方式上看，共振法、水电效应法、反射波法山法等都可以作为低应变法的几种方式。
当下，低应变动力试桩普遍的应用反射波法法。
是桩基质量检测的主要方法。
本发明具有检测速度快、易操作、成本低、可靠性高的优点。
此外，试验结果可以保证高应变法静载试验的桩位，削减了巴低问题的发生，增强了静载试验的可靠性。
在静载试验中，可以用阿加大检测面，为处理提供依据，对于不合格的桩。
弹性连续杆是低应变法通过波动理论将桩假设得出的。
以振动波的形式沿桩身向下传播所产生的振动，以振动波的形式沿桩身向下传递所产生的振动，是因为用手锤或力锤、力棒等激振工具敲打桩顶。
质量界面发生改变是因为当应力波通过缩颈、异物夹持、混凝土离析或缩颈等质量情况时，质量界面发生改变，其中桩身材料密度a为截面积c表示纵波速度的变化。
应力波的一部分被反射并传播到桩的顶部，而应力波的另一部分传播到桩的尖端，再被反射。
经信号放大处理和测桩仪测得加速度或速度时程曲线是因为同时通过桩顶加速度接收反射波信号。
确定缺陷的位置和性质，校核桩长要根据曲线的形状特征所展示的阻抗变化位置。
应力波反射法是一种经过测量桩阻抗z的变化来判定桩基缺陷的方法根据一维弹性波理论，在桩的某个截面上，如果桩的上部和下部的波阻抗分别为Z1和Z2，当有入射波质点运动速度Vi和反射波质点运动速度Vr时，反射系数RV可以表示为RV=Vr/Vi=(Z1–Z2)/(Z1+Z2)。
低应变桩身完整性检测.桩基优质PPT
8） 对于钢筋混凝土灌注桩，传感器安装时应 符合下列规定：
(1) 传感器安装点及其附近的表面应平整， 其周围不得有缺损或裂缝；
(2) 当锤击点不在桩顶中心时，传感器安 装点与锤击点的距离不应小于桩半径的二分之 一。
激振设备
• 瞬态激振操作应通过现场试验选择不同材质 的锤头或锤垫，以获得低频宽脉冲或高频窄 脉冲；工程塑料、尼龙、铝、铜、铁、橡胶
0
4
8
12
16
20
24
28
32
36 36 36 36
36 36
2008-04-23 PIT- W? 2003- 2
G6A
2008-04-21 15:49:25
40
44 m
V 1.451 cm/s (1.445)
G6B
2008-04-21 15:49:44
40
44 m
V 0.501 cm/s (0.501)
测点，每个测点记录的有效信号数不宜少于3个； （2）不同测点所得到的信号一致性差时，
应分析原因，增加检测点数量。
5) 检测时应随时检查采集信号的质量，可根据 缺陷所在位置的深浅，及时改变锤击脉冲宽度。 当检测长桩的桩底反射信息或深部缺陷时，冲 击入射波脉冲应较宽；当检测短桩或桩的浅部 缺陷时，冲击入射波脉冲应较窄，同时采样时 间间隔应较小。
e d
f
2).测试曲线及分析2.2 测试曲线及分析
Earth Products China Limited
KHJD
C:\Documents and Settings\z hs\My Documents\ 郑 州 考 核 \低 应 变 考 核 \考 核 基 地 PIT\PitW1.PIT
桩基低应变检测曲线实例分析精选文档
桩基低应变检测曲线实例分析精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-桩基低应变检测曲线实例分析对桩基低应变检测曲线实例分析。
1、完整桩一般完整桩在时程曲线上的反应：对于摩擦桩和嵌岩桩表现有三种情况：桩底反射与初始入射波同相；桩底反射不明显,以及桩底反射与初始入射波先反相后同相。
如图所示：预制管桩外径Φ500mm,h=壁厚100mm,砼强度等级C60,在空气中的反射波曲线预应力空心管桩,外径Φ500mm,h=12m,壁厚80mm,砼强度等级C80,在空气中的反射波曲线实例：桩类型：Φ，H＝钻孔灌注桩地点：杭宁高速公路K76+893 0-R2/0-R3桩评价：完整嵌岩桩该桩径,桩长,C30钻孔灌注桩，桩尖进入微风化泥质岩2m，测试波形完整。
纵波速度为3600-3700m/s，桩底反向，说明无沉渣．为完整嵌岩桩.地层影响的时程曲线桩桩类型：Φ1200mm，h＝冲孔灌注桩地点：诸永高速台州一段25标某桥桩评价：该桩砼强度c25,采用冲抓钻,12m见基岩后采用冲击钻,一直到桩底,从波形可见进入基岩有明显的反向反射,为地层的反映特殊桩形的曲线桩类型：Φ1000mm, L约13m，冲击桩地点：温州洞头中心渔港石码头评价：完整桩该外加5mm壁厚钢护筒至强风化，后变径800嵌岩2D。
故在桩底前同向反映为钢护筒底变径处的部位，经钻孔验证而不是缺陷2、桩头缺陷桩桩头疏松桩头浮浆或强度偏低的桩，测试结果无法反映桩的完整性，曲线反应为入射波峰较低而且脉冲较缓，而且后续波形呈低频，此类现象均属桩头强度偏低。
如图所示：桩类型：Φ,L=钻孔灌注桩地点：杭兴高速公路MP14—R3桩评价：桩头砼强度低该桩径,长,设计混凝土强度等级为C25,测试发现曲线呈低频振荡, 判为桩头浅部强度低或局部离柝,经取芯验证,0-1m岩芯松散,岩芯有气孔,强度低,以后岩芯强度达到要求,芯样完整,要求凿去３m桩头重新接上桩头处理.3、桩底缺陷桩桩类型: Φ800, H=钻孔灌注桩地点: 温州某工地嵌岩桩评价: 桩长明显沉渣该桩设计桩长19m,单桩承载力3000kN，若按3520m/s计,测试桩底在18m处同向反射明显, 取芯后有50cm淤泥沉渣，未进入中风化，后注浆再测也有同向反映，说明效果不明显。
管桩低应变
管桩低应变检测方法管桩是一种广泛应用于建筑工程中的桩基材料，其质量直接影响到建筑的安全性和稳定性。
为了确保管桩的质量，需要进行低应变检测。
本文将介绍管桩低应变检测的四个方面：信号采集、信号处理、数据分析和结果输出。
1.信号采集信号采集是管桩低应变检测的第一步，其目的是获取桩基的信号。
信号采集需要使用专业的仪器和设备，如加速度计、力传感器等。
在采集信号时，需要注意以下几点：(1) 选择合适的采样频率和采样点数，以确保信号的准确性和完整性；(2) 确保传感器与管桩表面紧密接触，以避免信号失真；(3) 在采集信号时，需要保持设备的稳定性和一致性，以避免误差的产生。
2.信号处理信号处理是对采集到的信号进行预处理和分析的过程。
在信号处理中，需要对采集到的信号进行滤波、放大等操作，以去除噪声和干扰。
同时，还需要对信号进行特征提取和分析，以获取管桩的动态特性。
在信号处理中，需要注意以下几点：(1) 选择合适的滤波器和放大器，以确保信号的质量；(2) 根据实际需求选择合适的特征提取方法，以获得准确的管桩动态特性；(3) 在处理信号时，需要保持处理方法的统一性和一致性，以确保结果的准确性。
3.数据分析数据分析是对处理后的信号进行统计和分析的过程。
在数据分析中，需要对管桩的动态特性进行定量分析和定性分析。
定量分析包括计算管桩的阻尼比、频率等参数；定性分析包括分析管桩的波形图、频谱图等。
在数据分析中，需要注意以下几点：(1) 选择合适的分析方法和计算公式，以确保结果的准确性；(2) 对分析结果进行合理的解释和评估，以避免误判；(3) 在分析数据时，需要保持分析方法的科学性和公正性，以确保结果的可靠性。
4.结果输出结果输出是管桩低应变检测的最后一步，其目的是将检测结果以图表或报告的形式呈现出来。
结果输出应该包含以下内容：(1) 管桩的动态特性曲线和数据表格；(2) 管桩的质量评估结果和评估依据；(3) 其他相关参数和数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低应变反射波检测桩身缺陷性分析黄恒英黄燕陈文摘要低应变反射波法桩身完整性的检测，依据弹性波理论，视桩体为一维弹性杆件而建立起来的原理，应用在工程桩测试，但在测试技术上，有很多值得探讨的问题及完善方面。
本文主要从理论与工程实例结合分析，浅谈基桩完整性检测效果。
关键词低应变反射法基桩质量检测工程实例验证与分析一、前言低应变反射波法检测桩身完整性已应用多年，国内外许多专家对基桩完整性检测技术做了大量研究，并取得较为成熟的技术经验。
在实际工程桩测试中，根据测得的反射曲线信号，利用反射波能量初至，相位和频率特征，来判别桩身质量。
目前在检测中，会遇到测试效果不理想，导致难以识别桩底信号或桩身缺陷性质，容易对缺陷造成误判，漏判等现象。
如能准确地判断桩身质量排除工程隐患，可以确保工程质量。
本文主要是从理论结合工程实例，对基桩低应变完整性检测技术进行分析和判别。
二、低应变反射波法基本机理低应变反射波法适用于检测混凝土的桩身完整性判定、桩身缺陷的程度及位置。
假定桩为一根均匀各向同性的一维弹性件体，根据桩的轴向振动微分方程的建立和求解，设桩身混凝土的波速C及桩身缺陷的深度L`可按下列公式计算：C=2L/△T ① L`=1/2C m△tx②式中：L—测点下桩长（m）；△T—速度波第一峰与桩底反射波峰间的时间差（ms）;△tx—速度波第一峰与缺陷反射波峰的时间差（ms）；Cm—桩身波速的平均值（m/s）；根据波动理论，弹性波在桩身内轴向传播的基本规律由如下方程来表达：δR=F•δx③UR=-F•ux ④F=Z2-Z1/Z1-Z2 ⑤δR,δx分别为反射波,入射波应力;UR, ux分别为反射波,入射波的质点振动速度;F为反射系数;Z1和Z2为反射界面两侧介质的广义波阻抗(假设弹性波从Z1介质进入Z2介质)。
从上述③、④、⑤式得出，可以看出反射波相位特征与桩身缺陷的关系（见表），以此可以判别桩身质量。
三、低应变反射波法对不同类型缺陷桩的判别特征通过上节理论推理和收集有关资料，结合一些典型桩实测情况,对各种缺陷桩的判别归纳如下几点:1、完整桩完整桩实测曲线波形反射很规则，波列清晰，桩底反射波较明显，易于读取反射波列到达时间，桩身混凝土平均波速较高。
2、缩颈桩缩颈桩的实测曲线、波形特征是在桩身缺陷处产生与激振脉冲相同位的第一时间到达t`反射时间较为明显，但整桩波速不会下降，与完整桩波较为一致。
3、扩径桩扩径桩由于在桩身有部分扩大的变截面，在实测曲线波形特征在扩径处产生与激振脉冲反相位的第一时间到达t`的反射波，整桩波速与完整桩较为一致。
4、离析桩混凝土离析桩实测曲线波形特征是在缺陷处产生与激振脉冲同相位的反射波形，与完整桩波速相比则略有所下降，一般比完整桩的波速低200—300m/s,如果严重离析的情况下，反射波峰值更剧烈，波速可能显得更低。
5、夹泥桩桩身夹泥主要是灌注时反扦抽管过高，或孔壁倒塌，造成桩身混凝土夹泥现象，实测曲线、波形特征是在缺陷处与离析桩一样，激振脉冲同相位的反射波形，与完整桩波速相比则有明显下降，一般比完整桩的波速低400—600m/s左右。
6、扩底桩、嵌岩石桩扩底桩与嵌岩桩的实测波形在曲线信号反射时，其反射波的方向是和激振脉冲方向相反，扩底桩和嵌岩桩的波形是一致的，但扩底桩的波形反映是从扩底位置开始算起，直到桩底反射波形出现为止。
而嵌岩桩的波形要看桩底嵌岩情况而定，如果嵌岩程度好，桩底的嵌石坚硬完整，其波速比混凝土的波速更为提高，那么嵌岩桩的桩底反射波形是激振脉冲方向是相反的，反之则同相。
7、全断桩全断桩实测曲线、波形与其它缺陷桩的波形是不一样，因为断桩所在位置，应力波无法往下传播，主要因在断裂处空气的波阻抗无穷大于混凝土波阻抗，而实测波形多次反射，反射时间间隔一致，并对反射信号就会自由震荡慢慢的衰减下去，故无法找出桩底反射。
以上是几种典型缺陷与完整桩的判断方法，必须要结合了解桩基成桩工艺，地质状况，桩的类型及形状等。
为了判断位置及性质更为准确、可靠，须更进一步加强多方面对比试验分析。
四、模拟与工程实例验证分析1、用低应变反射波法检测模拟桩某大院内设有几根不同缺陷的模拟桩，桩的施工工艺为干作业钻孔灌注桩，桩长为10.00m左右，桩径为420mm，桩身强度为18Mpa素混凝土。
地质勘察状况，有耕作土、粘土、亚粘土、轻亚粘土、中粗砂、园砾层等。
对几根模拟桩设置各种不同缺陷性质与反射波检测分析如下：1#桩缺陷设置为缩颈桩，当桩浇注离地面2.0m处，用塑料泡沫环填入桩身，环的高度50mm，使桩身砼直径减少1/3面积，另距桩底1.98m处填入20mm厚泥土相隔。
该桩经过静载试验后，再采用反射波法检。
从测试波形曲线分析，入射波后第一同相反射波在2.1m处与设埋位置为一致，第二反射即8.3m处,为底部反射，从实测结果分析和设埋缺陷形态与位置基本吻合、准确。
2#桩设置为全断裂桩，在桩身浇注至离地面3.06m处放上一块Φ380mm的油毛毡隔封，然后填入60mm厚的粘土，再放上Φ380mm的油毛毡覆盖上面，最后续浇注砼到地面。
该桩实测曲线波形，是多次反射，无法找到桩底位置，并且反射时间间隔相等，按混凝土抗压强度值18.0Mpa的波速反算,桩在约2.94m 处全断,与埋设位置基本相同。
2、低应变检测与钻芯法对比分析。
东兴某广场住宅楼，地层地貌为粘土，细砂土、强风化砂质岩及中风化砂质岩，地下水较为丰富。
该工程基础设计为人工挖孔桩。
由于人工挖孔桩施工时，流砂流水较为严重，施工难度较大。
现场部分桩基施工完毕后采用低应变反射波法检测和钻芯取样对比检测。
（1）完整性工程桩20#桩长为6.30m,实测曲线的反射波波形规则、波列清晰桩底反射波明显可辨，桩底反射波初至与入射波初至同相位，桩底反射时间为3.39ms,纵波波速为3716m/s。
现场钻心法检查，桩身砼芯呈柱状，连续完整，表面光滑，断口吻合，胶结好、骨料分布均匀，桩底无沉渣现象，底部与持力层界面清晰，对砼抽检抗压强度在34.9—48.9之间,属于完整桩。
钻芯检测结果与反射波检测结果一致。
（2）离析桩工程桩27#，桩长6.70m,实测曲线与完整桩不相同,入射波与反射波同相位,并在缺陷处波形非常明显反射,反射时间为1.41ms,按桩底反射到达时间为4.53ms,计算出该桩实测缺陷在2.1m处。
而该桩实测波速为与本工程完整桩平均波速3700m/s相比，已降底了700m/s左右，故认为该桩身存在严重离析。
现场钻芯取样，上部0—2.30m段砼芯样连续完整,呈柱状及短柱状,表面光滑,断口吻合,骨料分布较为均匀。
中部 2.40—5.80m段砼芯样较为松散，胶结较差或无胶结现象，取中部较为完整呈柱状体芯样，进行砼试块试压，其最大砼抗压强度为14.1Mpa。
钻芯结果与反射波检测法基本吻合。
（3）离析（断）桩工程桩31#，桩长6.40m。
该桩现场实测波反射较强，往后同样出现多次反射、其反射时间间隔相等，无法找出桩底反射位置。
按本工程的完整桩平均波速3700m/s反算，该桩身在1.8m—2.2m处全断。
现场钻芯取样，桩顶上部0.2m厚度无骨料,0.2—2.0m段芯样表面有蜂窝、麻面，水泥渗量少，胶结较差，2.0—6.15m段，砼芯破碎严重，部分砂、石分离无胶结，6.15m至桩底砼芯样连续，呈柱状表面光滑、断口吻合、胶结较好，桩底与持力层接触面清晰。
该桩钻芯结果与低应变反射波检测结果较为一致。
3、低应变反射波检测与开挖验证（1）局部离析桩南宁市青山某单位楼房，基础设计为人工挖孔桩、桩径为0.8m，桩长13.0—19.0m不等,该工程21#桩,桩长14.5m。
在低应变动测，波形曲线的桩底反射易判别。
但波形在1.4ms处的入射波相同有一个较强反射迹象,按该桩的桩底反射时间及波速3450m/s，计算出约在2.4m处存在混凝土离析.经实地开挖至2.2m 处左右,桩沿周边400—500mm高度，约占桩径载面积约2/5左右混凝土蜂窝孔洞，证明开挖结果和低应变反射波法检测结果相符。
（2）钻孔灌注桩的桩身横截面断裂南宁市五一路某基地职工集资楼，基础设计为钻孔灌注桩，用低应变反射波抽检1#桩时，波形曲线无桩底反射，并波形曲线有强烈的多次反射，第一次桩间反射时间为 2.30ms,按本工程完整桩平均波速3500m/s计算，桩身在4.0m左右为断裂位置。
根据施工记录，该桩在施工过程中灌注设备出现故障，停留一段时间后再续灌，由于出现故障后未及时处理，造成断桩。
经现场开挖至4.0m处,桩身夹有较厚泥浆,混凝土上、下段不能连接。
开挖结果与低应变反射波法检测结果完全一致。
五、低应变反射波测试应注意的几点技术。
桩身缺陷性质及位置的判别，与其它因素有关。
比如成桩工艺、桩长桩径桩周土、桩身砼养护龄期等，都会影响波形反射计算与确定，本文论述中，针对检测中常遇到部分桩存在问题的分析。
但就测试本身来说，要想获得较准确的分析结果，除了有一套完好仪器设备以外，现场测试人员素质，测试技术也是至关重要，现场测试工作准备不应小看，比如桩头浮浆清理平整至坚硬砼面，对桩应进行多次复测。
特别是下面几点：1、传感器的安装。
将加速度或速度传感器安装在平整，坚实的混凝土面上。
尽量用少量耦合剂，使传感器与桩面保持良好的接触，以便更有效地接收到桩的反射信号。
2、测试前仪器设备的调试。
在传感器安装后，根据工程桩的施工情况，对仪器进行设置测试有关参数，反复几次击振信号，观察仪器，接收是否正常。
3、激振源选择。
激振应有足够能量，使桩能够直接产生信号反映。
如果激振的能量过大，容易使桩周土阻力被激发，产生土阻力反射波。
实践发现，对大直径及长桩用低频激振锤，短桩宜用小锤激振。
六、结束语本文根据理论对部分模拟桩及工程实例进行对比分析，不同成桩工艺、地质形式等要进行大量对比试验论证，特别是予应力砼管桩的检测，除了横截面的缺陷易于判别外，目前对纵向破裂问题尚无法判断，待今后大家共同探讨研究，使将来基桩质量检测更加完善。
