PCB 电镀基础知识

PCB 电镀基础知识

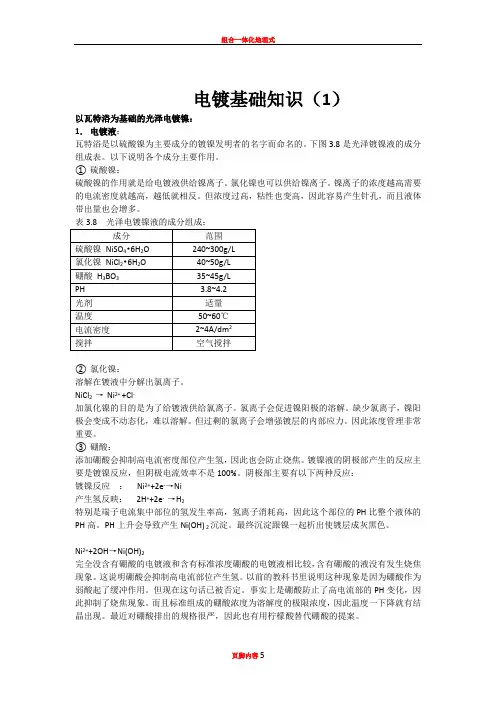

电镀基础知识(1)以瓦特浴为基础的光泽电镀镍:1.电镀液:瓦特浴是以硫酸镍为主要成分的镀镍发明者的名字而命名的。

下图3.8是光泽镀镍液的成分组成表.以下说明各个成分主要作用。

①硫酸镍:硫酸镍的作用就是给电镀液供给镍离子。

氯化镍也可以供给镍离子.镍离子的浓度越高需要的电流密度就越高,越低就相反。

但浓度过高,粘性也变高,因此容易产生针孔,而且液体带出量也会增多.表3.8 光泽电镀镍液的成分组成:②氯化镍:溶解在镀液中分解出氯离子。

NiCl2 →Ni2+ +Cl—加氯化镍的目的是为了给镀液供给氯离子。

氯离子会促进镍阳极的溶解.缺少氯离子,镍阳极会变成不动态化,难以溶解.但过剩的氯离子会增强镀层的内部应力.因此浓度管理非常重要。

③硼酸:添加硼酸会抑制高电流密度部位产生氢,因此也会防止烧焦。

镀镍液的阴极部产生的反应主要是镀镍反应,但阴极电流效率不是100%。

阴极部主要有以下两种反应:镀镍反应:Ni2++2e—→Ni产生氢反映: 2H++2e- →H2特别是端子电流集中部位的氢发生率高,氢离子消耗高,因此这个部位的PH比整个液体的PH 高。

PH上升会导致产生Ni(OH) 2沉淀。

最终沉淀跟镍一起析出使镀层成灰黑色.Ni2++2OH→Ni(OH)2完全没含有硼酸的电镀液和含有标准浓度硼酸的电镀液相比较,含有硼酸的液没有发生烧焦现象.这说明硼酸会抑制高电流部位产生氢。

以前的教科书里说明这种现象是因为硼酸作为弱酸起了缓冲作用.但现在这句话已被否定。

事实上是硼酸防止了高电流部的PH变化,因此抑制了烧焦现象。

而且标准组成的硼酸浓度为溶解度的极限浓度,因此温度一下降就有结晶出现。

最近对硼酸排出的规格很严,因此也有用柠檬酸替代硼酸的提案。

现在在市场上可以看到销售大量的镀镍用光剂。

以下用表格形式总结了光剂的种类以及其作用。

(表3.9)。

光剂一般分为一次光剂和二次光剂。

但出光剂,均匀作用的是二次光剂。

二次光剂因是容易吸着在金属表面的有机化合物,如果单独使用,会形成脆,高应力,无光泽的电镀层。

pcb常用的专业术语

pcb常用的专业术语

pcb常用的专业术语PCB常用的专业术语PCB,即印刷电路板,是电子产品中不可或缺的一部分。

在PCB制造过程中,有许多专业术语需要了解。

本文将从材料、工艺、设计等方面介绍PCB常用的专业术语。

一、材料1.基板(Substrate)基板是指印刷电路板上的主体部分,通常由玻璃纤维和树脂复合材料构成。

基板的质量直接影响着整个PCB的性能。

2.铜箔(Copper Foil)铜箔是印刷电路板上最重要的导电层材料,其厚度通常为18um至105um之间。

铜箔的质量和厚度对于PCB的导电性能和可靠性有着重要影响。

3.覆铜板(Copper Clad Board)覆铜板是指在基板表面涂覆一层铜箔而成,通常有单面、双面和多层三种形式。

不同类型的覆铜板适用于不同种类的电路设计需求。

4.阻焊(Solder Mask)阻焊是一种涂在印刷电路板上以保护未焊接区域免受污染和短路的材料。

阻焊通常为绿色、红色或蓝色,具有良好的耐高温性和化学稳定性。

5.沉金(ENIG)沉金是一种表面处理技术,可以在印刷电路板上形成一层金属保护层,提高PCB的可靠性和耐腐蚀性。

沉金通常用于高端PCB产品中。

二、工艺1.蚀刻(Etching)蚀刻是印刷电路板制造中最重要的工艺之一,其目的是去除不需要的铜箔以形成电路图案。

蚀刻过程需要使用化学溶液和光敏树脂等材料。

2.钻孔(Drilling)钻孔是指在印刷电路板上钻洞以安装元器件或连接不同层之间的导线。

钻孔需要使用高速钻头和自动化设备完成。

3.压合(Lamination)压合是指将多个覆铜板通过热压技术粘合在一起形成多层PCB结构。

压合过程需要控制温度、压力和时间等参数,确保PCB质量符合要求。

4.喷锡(Soldering)喷锡是一种表面处理技术,可以在印刷电路板上形成一层锡保护层,提高PCB的可靠性和耐腐蚀性。

喷锡通常用于中端PCB产品中。

5.贴片(SMT)贴片是指将元器件直接安装在印刷电路板上的一种技术。

EDA第4讲印制电路板基本知识

EDA第4讲印制电路板基本知识

元器件面
焊接面
如果要将两块印制电路板相互连接,一般都会用到金手指 (Gold Finger)的边接头(Edge Connector)。使连接器(Connector)弹 片之间连接,进行压迫接触而导电互连。通常连接时,将其中一 片印制电路上的金手指插进另一片印制电路上合适的插槽上(一般 叫做扩充槽S1ot)。由于金导电性好,在低温和高温下不会被直接 氧化,不会生锈,而且电镀加工也非常容易,外观也好看,故电 子工业的接点表面几乎都要选择电镀金。在计算机中,内存、图 形显示卡、声卡、网卡或是其他类似的界面卡,都是借助金手指 来与主机板连接的。
在多层印制电 路板中,整个层都 直接连接地线与电 源。所以将各层分 类为信号层 (Signal),电源层 (Power)或是地线层 (Ground)。
SMD表面贴装器 件(Surface Mounted Devices)
多层板的制作
3. 印制电路历史
1942年,英国人Paul Eisler博士于采用印刷后进行铜箔腐蚀的 方法生产印制板,第一次用印制板制造出了收音机。因此Paul Eisler博士又被称为“印制电路之父”。 1953年,从铜箔腐蚀法成为印制电路的主要生产方法,出现 了两面互连的双面印制板。 1960年出现了多层板。 近些年,由于超大规模集成电路的发展,印制电路的技术不 断更新,整个印制电路行业得到了蓬勃的发展。
刚柔性印制板
载芯片印制板 是指尚未封装的集成电路芯片直接与印制电路相连,装 载在基板上的印制板。这类印制板是具有完整功能的独立组 件,体积小、成本低,较多用于电子表、游戏卡、计算器、 照相机和汽车电话等。 载芯片印制板与普通印制板相比,主要是导线密度高, 线宽在0.1mm左右;图形位置尺寸精度极高,基板厚度小于 0.5mm,耐热性、高频特性和尺寸稳定性好;导线表面常镀 上一层镍、金或其他贵金属。载芯片印制板加工工艺精细, 有的载芯片印制板要求铣孔,在基板上加工出凹部,使芯片 能沉人凹部,并且引线与印制图形对准,可靠地贴合在基板 上。

PCB 电镀基础知识

PCB 电镀基础知识

电镀基础知识(1)以瓦特浴为基础的光泽电镀镍:1.电镀液:瓦特浴是以硫酸镍为主要成分的镀镍发明者的名字而命名的。

下图3.8是光泽镀镍液的成分组成表。

以下说明各个成分主要作用。

①硫酸镍:硫酸镍的作用就是给电镀液供给镍离子。

氯化镍也可以供给镍离子。

镍离子的浓度越高需要的电流密度就越高,越低就相反。

但浓度过高,粘性也变高,因此容易产生针孔,而且液体带出量也会增多。

②氯化镍:溶解在镀液中分解出氯离子。

NiCl2 →Ni2+ +Cl-加氯化镍的目的是为了给镀液供给氯离子。

氯离子会促进镍阳极的溶解。

缺少氯离子,镍阳极会变成不动态化,难以溶解。

但过剩的氯离子会增强镀层的内部应力。

因此浓度管理非常重要。

③硼酸:添加硼酸会抑制高电流密度部位产生氢,因此也会防止烧焦。

镀镍液的阴极部产生的反应主要是镀镍反应,但阴极电流效率不是100%。

阴极部主要有以下两种反应:镀镍反应:Ni2++2e-→Ni产生氢反映:2H++2e- →H2特别是端子电流集中部位的氢发生率高,氢离子消耗高,因此这个部位的PH比整个液体的PH高。

PH上升会导致产生Ni(OH) 2沉淀。

最终沉淀跟镍一起析出使镀层成灰黑色。

Ni2++2OH→Ni(OH)2完全没含有硼酸的电镀液和含有标准浓度硼酸的电镀液相比较,含有硼酸的液没有发生烧焦现象。

这说明硼酸会抑制高电流部位产生氢。

以前的教科书里说明这种现象是因为硼酸作为弱酸起了缓冲作用。

但现在这句话已被否定。

事实上是硼酸防止了高电流部的PH变化,因此抑制了烧焦现象。

而且标准组成的硼酸浓度为溶解度的极限浓度,因此温度一下降就有结晶出现。

最近对硼酸排出的规格很严,因此也有用柠檬酸替代硼酸的提案。

2.光剂:现在在市场上可以看到销售大量的镀镍用光剂。

以下用表格形式总结了光剂的种类以及其作用。

(表3.9)。

光剂一般分为一次光剂和二次光剂。

但出光剂,均匀作用的是二次光剂。

二次光剂因是容易吸着在金属表面的有机化合物,如果单独使用,会形成脆,高应力,无光泽的电镀层。

电镀基本术语

电镀基本术语

ABS塑料电镀 plastic plating processpH计 pH meter 测定溶液pH值的仪器。

螯合剂 chelating agent 能与金属离子形成螯合物的物质。

半光亮镍电镀 semi-bright nickel plating solution表面活性剂 surface active agent(surfactant) 能显著降低界面张力的物质,常用作洗涤剂、乳化剂、润湿剂、分散剂、起泡剂等。

不连续水膜 water break 制件表面因污染所引起的不均匀润湿性而使其水膜不连续的现象,这是一种检查清洗程度的方法。

超声波清洗 ultrasonic cleaning 用超声波作用于清洗溶液,以更有效地除去制件表面油污及其他杂质的方法。

冲击镀 strik plating 在特定的溶液中以高的电流密度,短时间电沉积出金属薄层,以改善随后沉积镀层与基体间结合力的方法。

除氢 removal of hydrogen(de-embrittlement) 金属制件在一定温度下加热或采用其他处理方法以驱除金属内部吸收氢的过程。

粗化 roughening 用机械法或化学法除去金属制件表面得到微观粗糙,使之由憎液性变为亲液性,以提高镀层与制件表面之间的结合力的一种非导电材料化学镀前处理工艺。

大气暴露试验 atmospheric corrosion rest 在不同气候区的暴晒场按规定方法进行的一种检验镀层耐大气腐蚀性能的试验。

电镀 electroplating 利用电解在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。

电镀用阳极 anodes for plating电解浸蚀 electrolytic pickling 金属制件作为阳极或阴极在电解质溶液中进行电解以清除制件表面氧化物和锈蚀物的过程。

电抛光 electropolishing 金属制件在合适的溶液中进行阳极极化处理以使表面平滑、光亮的过程。

pcb术语(电镀)

pcb术语(电镀)

PCB術語(電鍍)Anti-Pit Agent 抗凹劑--指電鍍溶液中所添加的有機助劑,可降低鍍液的表面張力,使鍍面上所生成的氫氣泡能迅速的脫逸,而避免因氫氣的附著而發生凹點(Pits)。

此種抗凹劑以鍍鎳槽液中最常使用。

Brightener 光澤劑——是在電鍍溶液加入的各種助劑(Additive),而令鍍層出現光澤外表的化學品。

一般光澤劑可分為一級光澤劑(稱為載體光澤濟)及二級光澤劑,前者是協助後者均勻分佈用的,此等皆為不斷試驗所找出的有機添加劑。

Brush Plating 刷鍍——是一種無需電鍍槽之簡易電鍍設備,對不方便進槽的大件,以“刷拭法”所做全面或局部電鍍而言。

又稱Stylus Plating 畫鍍或擦鍍。

Build-Up 增厚,堆積——通常指以電鍍方式對某一特定區域予以增厚,此字在其他處的意思是“堆積”。

Burning 燒焦——指鍍層電流密度太高的區域,其鍍層已失去金屬光澤,而呈現灰白粉狀情形。

Carbon Treatment,Active 活性炭處理——各種電鍍槽液經過一段時間的使用,都不免因添加劑的裂解及板面阻劑的溶入,而產生有機污染,需用極細的活性炭粉摻入鍍液中攪拌予以吸收,再經過濾而得以除污,稱為活性炭處理。

平日也可以活性炭粒之濾筒進行維護過濾。

Cartridge 濾芯——此字原是指子彈殼或彈藥筒。

在PBC 及電鍍業中則是用以表達過濾機中的“可更換式濾芯“。

是用聚丙烯的紗線所纏繞而成的中空短狀柱體,讓加壓的槽液從外向內流過,而將浮游的細小粒子予以補捉,是一種深層式過濾的媒體。

Complexion 錯離子——電解質溶在水中會水解成為離子,如食鹽即可水解成簡單的Na+ 與Cl- 。

但有些鹽類水解後卻會形成複雜的離子,如金氰化鉀(金鹽)KAuCN2 即水解為K+ 的簡單離子,及Au (CN)-2 的複雜離子。

此一Complex 即表示其“錯綜複雜”的含義,當年在選擇譯名時,是抄自日文漢字的“錯離子”。

PCB印刷电路板专业用语

PCB印刷电路板专业用语

PCB印刷电路板专业用语PCB(Printed Circuit Board)印刷电路板,是电子产品中非常常见的一种基础组装形式,类似于我们在电视台或电影工作室中常看到的场景:主机板上密密麻麻的线路,这就是PCB电路板(也称电路划线板)。

PCB印刷电路板的制作和制造都有着一系列非常专业的术语和用语,熟练掌握这些用语将有助于更深入了解和理解PCB印刷电路板及其生产过程。

下面我们将来介绍一些PCB印刷电路板制作中的专业用语。

一、PCB板的基本概念1. 双面板(Double sided PCB)双面板就是两层蘸有铜箔的底板,箔之间利用一个导电物质(如铜箔)连接,用来连接电路。

2. 多层板(Multi-layer PCB)多层板指的是3层以上的电路板,因为不同的层可以用于不同的连接并且只需要占用一个板子,所以被广泛运用在集成化电子设备中。

3. 刚性板(Rigid PCB)刚性板指的是PCB电路板的一种,由于板材属于一种硬质材料,因此更加稳固,被广泛应用于IT 设备或消费电子设备TYPICAL.4. 柔性板(Flexible PCB)柔性板也就是有弹性的PCB电路板,通常采用上百层铜箔制成,可随意弯曲,但缺点是生产成本相对较高。

5. 刚柔结合板(Rigid-Flex PCB)刚柔结合板,则是将刚性板和柔性板合成在一起制成的电路板,能有更多的自由度,更好地适应产品设计。

二、PCB制造中常见的用语1. 铜箔(Copper Foil)用作PCB电路板印刷的电极材料,是一种非常薄的铜箔。

铜是一种优秀的导电材料,能够在多层板传输信号。

2. 印刷(Printing)电路板印刷是指将连接电路的图案放在电路板上的一个过程。

3. 技术装备(Technology Equipment)PCB制造过程和最终产品需要使用各种不同的机器设备,如加工机器、测试设备等。

对于复杂的PCB生产,需要使用高精度机器中心进行加工。

4. 步进电机(Stepping Motor)精度要求高的PCB加工,需要使用步进电机。

常用电镀技术的术语

常用电镀技术的术语

常用电镀技术术语电镀技术常用术语一、电镀层种类1、硬铬在严格控制温度与电流密度(较装饰镀铬高)的条件下,从镀铬液中获得的硬度较高、耐磨性好的硬铬层。

2、乳色铬通过改变镀铬溶液的工作条件,获得的孔隙少、具有较高抗蚀能力、而硬度较低的乳白色铬镀层。

二、氧化及钝化1、阳极氧化通常指铝或铝合金制品或零件,在一定的电解液中和特定的工作条件下作为阳极,通过直流电流的作用,使其表面生成一层抗腐蚀的氧化膜的处理过程。

2、磷化钢铁零件在含有磷酸盐的溶液中进行化学处理,使其表面生成一层难溶于水的磷酸盐保护膜的处理过程。

3、发蓝钢铁零件在一定的氧化介质中进行化学处理,使其表面生成一层蓝黑色的保护性氧化膜的处理过程。

4、化学氧化在没有外电流作用下,金属零件与电解质溶液作用,使其表面上生成一层氧化膜的处理过程。

5、电化学氧化以浸入一定的电解质溶液中的金属零件作为阳极,在直流电作用下,使其表面生成氧化膜的电化学处理过程。

6、化学钝化在没有外电流作用下,金属零件与电解质溶液作用,使其表面上生成一层钝化膜的处理过程。

7、电化学钝化以浸入一定电解质溶液中的金属零件作为阳极,在直流电作用下,使其表面生成一层钝化膜的处理过程。

三、电解1、电解在外电流通过电解液时,在阳极和阴极上分别进行氧化和还原反应,将电能变为化学能的过程。

2、阳极电解以零件作为阳极的电解过程。

3、阴极电解以零件作为阴极的电解过程。

四、镀前处理1、化学除油在含碱的溶液中,借助皂化和乳化作用,除去零件或制品表面油垢的过程。

2、有机溶剂除油利用有机溶剂对油垢的溶解作用,除去零件或制品表面油垢的过程。

3、电化学除油(即电解除油)在含有碱的溶液中,以零件作为阳极或阴极,在电流作用下,除去零件或制品表面油垢的过程。

4、化学酸洗在含酸的溶液中,除去金属零件表面的锈蚀物和氧化物的过程。

5、化学抛光金属零件在一定组成的溶液中和特定条件下,进行短时间的浸蚀,从而将零件表面整平,获得比较光亮的表面的过程。

印制电路板水平电镀技术

印制电路板水平电镀技术

印制电路板水平电镀技术汇报人:日期:•引言•印制电路板水平电镀技术原理•印制电路板水平电镀技术工艺流程目录•印制电路板水平电镀技术应用领域•印制电路板水平电镀技术发展趋势与挑战•结论与展望目录01引言目的和背景介绍印制电路板水平电镀技术的原理、特点、应用和发展趋势,为相关领域的研究和应用提供参考。

背景随着电子工业的快速发展,印制电路板作为电子产品的核心部件,其制造技术不断更新换代。

水平电镀技术作为一种先进的印制电路板制造技术,在提高产品质量、降低成本、提高生产效率等方面具有显著优势。

定义水平电镀技术是一种在水平电镀线上,通过电镀液在印制电路板表面沉积金属层的方法。

应用水平电镀技术广泛应用于电子、通信、汽车、航空航天等领域的印制电路板制造中。

通过水平电镀技术,可以制造出高精度、高性能的印制电路板,满足不同领域的需求。

发展趋势随着科技的不断发展,水平电镀技术也在不断进步和完善。

未来,水平电镀技术将朝着更高精度、更高效率、更环保的方向发展,为印制电路板制造行业带来更多的创新和突破。

特点水平电镀技术具有自动化程度高、操作简便、生产效率高、产品质量稳定等优点。

同时,水平电镀技术可以应用于不同类型和规格的印制电路板,适应性强。

水平电镀技术概述02印制电路板水平电镀技术原理电镀过程中,通过施加电流,使镀液中的金属离子在阴极上还原成金属,并沉积在基材表面。

电化学反应电流分布沉积速率电流通过镀液时,由于电阻和电导率的不同,会在基材表面形成不同的电流分布。

电流密度越大,金属离子的沉积速率越快。

030201电镀原理水平电镀设备通常由镀槽、电源、搅拌装置、加热系统等组成。

水平电镀设备将印制电路板放置在镀槽中,通过电源提供电流,使金属离子在印制电路板表面还原并沉积。

操作原理通过搅拌装置使镀液均匀分布,提高沉积质量和均匀性。

搅拌作用水平电镀技术具有较高的沉积速率,能够提高生产效率。

高沉积速率通过搅拌装置的作用,能够使镀液均匀分布,提高沉积的均匀性。

印制电路板术语

印制电路板术语

印制电路板术语印制电路朮语(国家标准)TERMS FOR PRINTED CIRCITS1.主题内容与适⽤范围1-1本标准规定了印制电路技朮的常⽤朮语及其定义.1-2本标准适⽤于印制电路⽤基材,印制电路设计与制造,检验与印制板装联及有关领域.2.⼀般朮语2.1 印制电路 PRINTED CIRCUIT在绝缘基材上,按预定设计形成的印制组件或印制线路以及两者结合的导电图形.2.2 印制线路 PRINTED WIRING在绝缘基材上形成的导电图形,⽤于元器件之间的连结,但不包括印制组件.2.3 印制板 PRINTED BOARD印制电路或印制线路成品板的通称.它包括刚性,挠性和刚挠性结合的单⾯双⾯和多层印制板等.2.4 单⾯印制板SINGLE-SIDED PRINTED BOARD仅⼀⾯上有导电图形的印制板.2.5 双⾯印制板DOUBLE-SIDED PRINTED BOARD两⾯均有导电图形的印制板.2.6 多层印制板MULTILAYER BPRINTED BOARD由多于两层导电图形与绝缘材料交替粘接在⼀起,且层间导电图形互连的印制板.本朮语包括刚性和挠性多层印制板以及刚性与挠性结合的多层印制板.2.7 刚性印制板RIGID PRINTED BOARD⽤刚性基材制成的印制板.2.8 刚性单⾯印制板RIGID SINGLE-SIDED PRINTED BOARD⽤刚性基材制成的单⾯印制板.2.9 刚性双⾯印制板RIGID DOUBLE-SIDED PRINTED BOARD⽤刚性基材制成的双⾯印制板.2.10 刚性多层印制板RIGID MULTILAYER PRINTED BOARD⽤刚性基材制成的多层印制板.2.11 挠性印制板FLEXIBLE PRINTING BOARD⽤挠性基材制成的印制板.可以有或⽆挠性覆盖层.2.12 挠性单⾯印制板FLEXIBLE SINGLE-SIDED PRINTING BOARD⽤挠性基材制成的单⾯印制板.2.13挠性双⾯印制板FLEXIBLE DOUBLE-SIDED PRINTING BOARD⽤挠性基材制成的双⾯印制板.2.14挠性多层印制板FLEXIBLE MULTILAYER PRINTING BOARD⽤挠性基材制成的多层印制板.它的不同区域可以有不同的层数和厚度,因此具有不同的挠性.2.15 刚挠印制板FLEXI-RIGID PRINTED BOARD利⽤挠性基材并在不同区域与刚性基材结合⽽制成的印制板.在刚挠接合区,挠性基材与刚性基材上的导电图形通常都要进⾏互连.2.16 刚挠双⾯印制板FLEXI-RIGID DOUBLE-SIDED PRINTED BOARD在挠性和刚性基材及其结合区的两⾯均有导电图形的双⾯印制板.2.17 刚挠多层印制板FLEXI-RIGID MULTILAYER PRINTED BOARD在挠性和刚性基材及其结合区的两⾯均有导电图形的多层印制板.2.18 齐平印制板FLUSH PRINTED BOARD导电图形的外表⾯和基材的外表⾯处于同⼀平⾯的印制板.2.19 ⾦属芯印制板METAL CORE PRINTED BOARD⽤⾦属芯基材制成的印制板.2.20 母板 MOTHER BOARD可以装联⼀块或多块印制板组装件的印制板.2.21 背板 BACK PLANE⼀⾯有连接插针(例如⽤于绕接),另⼀⾯通常有连接器插座,⽤于点间电⽓互连的装置.点间电⽓互连可以是印制电路.同义词:印制底板.2.22 多重布线电路板MULTI-WIRING PRINTED BOARD在绝缘基材上布设多层绝缘导线,⽤粘接剂固定,并由镀覆孔互连的多层印制板.2.23 陶瓷印制板CERAMIC SUBSTRATE PRINTED BOARD以陶瓷为基材的印制板.2.24 印制组件 PRINTED COMPONET⽤印制⽅法制成的组件(如:印制电感,电容,电阻,传输线等),它是印制电路导电图形的⼀部分.2.25 ⽹格 GRID两组等距离平⾏直线正交⽽成的⽹络.它⽤于元器件在印制板上的定位;连接,其连接点位于⽹格的交点上.2.26 组件⾯ COMPONET SIDE安装有⼤多数元器件的⼀⾯.2.27 焊接⾯ SOLDER SIDE通孔安装印制板与元器件相对的⼀⾯.2.28 印制 PRINTING⽤任⼀种⽅法在表⾯上复制图形的⽅法.2.29 导线 CONDUCTOR导电图形中的单条导电通路.2.30 导线⾯ CONDUCTOR SIDE单⾯印制板有导电图形的⼀⾯.2.31 齐平导线 FLUSH CONDUCTOR导线外表⾯与相邻绝缘基材表⾯处于同⼀平⾯的导线.2.32 图形 PATTERN印制板的导电材料与⾮(和)导电材料的构形,还指在有关照相底版和图纸上的相应构形.2.33 导电图形 CONDUCTIVE PATTEN印制板的导电材料形成的图形.2.34 ⾮导电图形 NON-CONDUCTIVE PATTEN印制板的⾮导电材料形成的图形.2.35 字符 LEGEND印制板上主要⽤来识别组件位置和⽅向的字母,数字,符号和图形,以便装连和更换组件.2.36 标志 MARK⽤产品号,修定版次,⽣产⼚⼚标等识别印制板的⼀种标记.3 基材3.1 种类和结构3.1.1 基材 BASE MATERIAL可在其上形成导电图形的绝缘材料.基材可以是刚性或挠性的,也可以是不覆⾦属箔的或覆⾦属箔的.3.1.2 覆⾦属箔基材METAL-CLAD BASE MATERIAL在⼀⾯或两⾯覆有⾦属箔的基材,包括刚性和挠性,简称覆箔基材.3.1.3 层压板 LAMINATE由⼀层或两层预浸材料叠合后,经加热加压粘结成型的板状材料.3.1.4 覆铜箔层压板 COPPER-CLAD LAMINATE在⼀⾯或两⾯覆有铜箔的层压板,⽤于制作印制板,简称覆铜板.3.1.5 单⾯覆铜箔层压板SINGLE-SIDED COPPER-CLAD LAMINATE 仅⼀⾯覆有铜箔的覆铜箔层压板.3.1.6 双⾯覆铜箔层压板 DOUBLE-SIDED COPPER-CLAD LAMINATE两⾯均覆有铜箔的覆铜箔层压板.3.1.7 复合层压板 COMPOSITE LAMENATE含有两种或多种不同种类或结构的增强材料的层压板.例如以玻璃纤维⾮织布为芯,玻璃布为⾯构成的环氧层压板.3.1.8 薄层压板 THIN LAMINATE厚度⼩于0.8mm的层压板.3.1.9 ⾦属芯层覆铜箔层压板 METAL CORE COPPER-CLAD LAMINATE由内部有⼀层⾦属板为芯的基材构成的覆铜箔层压板.3.1.10 预浸材料 PREPREG由纤维增强材料浸渍热固性树脂后固化⾄B阶的⽚状材料.3.1.11 粘结⽚ BONDING SHEET具有⼀定粘结性能的预浸材料或其它胶膜材料,⽤来粘结多层印制板的各分离层.3.1.12 挠性覆铜箔绝缘箔膜 FLEXIBLE COPPER-CLAD DIELETRIC FILM在⼀⾯或两⾯覆有铜箔的挠性绝缘薄模.铜箔和绝缘薄膜之间可⽤或不⽤粘胶剂,⽤于制作挠性印制板.3.1.13 涂胶粘剂绝缘薄膜ADHESIVE COATED DIELETRIC FILM在⼀⾯或两⾯涂粘胶剂,固化⾄B阶的挠性绝缘薄膜,简称涂胶薄膜.在挠性印制板制造中,单⾯的⽤作覆盖层;双⾯的当作粘结层.3.1.14 ⽆⽀撑膜粘剂UNSUPPORED ADHESIVE FILM涂覆在防粘层上形成的薄膜状B阶粘胶剂,在挠性和刚挠多层印制板制造中⽤作粘接层.3.1.15 加层法⽤层压板LAMINATE FOR ADDITIVE PROCESS加层法印制板⽤的层压板,不⽤覆⾦属箔.该板经过涂粘胶剂,加催化剂或其它特殊处理,其表⾯具有化学曾积⾦属的性能.3.1.16 预制内层覆铜板MASS LAMINATION PANEL多层印制板的⼀种半制品.它是层压⼤量预蚀刻的,带拼图的C阶内层板和B阶层与铜箔⽽形成的层压板,通常集中在基材⼚⽣产.同义词:半制成多层印制板(SEMI-MANUFCTURED MUTILAYER PRINTED BOARD PANEL)3.1.17 铜箔⾯ COPPER-CLAD SURFACE覆铜箔层压板的铜箔表⾯.3.1.18 去铜箔⾯FOIL REMOV AL SURFACE覆铜箔层压板除去铜箔后的绝缘基板表⾯.3.1.19 层压板⾯UNCLAD LAMINATE SURFACE单⾯覆箔板的不覆铜箔的层压板表⾯.3.1.20 基膜⾯BASE FILM SURFACE挠性单⾯覆箔绝缘薄膜不覆箔的⼀⾯.3.1.21 胶粘剂⾯使⽤了胶粘剂的覆铜箔层压板的去铜箔⾯.亦指加成法中层压板镀覆前的胶粘剂涂覆⾯.3.1.22 原始光洁⾯ PLATE FINISH覆铜板从层压机中取出来未经后续⼯序整饰的⾦属箔表⾯,即与层压膜板直接接触形成的原始表⾯.3.1.23 (粗化)⾯ MATT FINISH覆箔板⾦属箔表⾯的原始光洁⾯经研磨(如擦刷或细膜料浆处理)增⼤了表⾯积的表⾯.3.1.24 纵向LENGTH WISE DIRECTION;MACHINE DIRECTION 层压板机械强度较⾼的⽅向.纸铜箔塑料薄膜玻璃布等⽚状材料的长度⽅向,与材料连续⽣产时前进的⽅向⼀致.3.1.25 横向CROSS WISE DIRECTION层压板机械强度最低的⽅向.纸铜箔塑料薄膜玻璃布等⽚状材料的宽度⽅向,与纵向垂直.3.1.26 剪切板 CUT-TOSIZE PANEL经过切割的长宽⼩于制造⼚标准尺⼨的覆铜箔.3.2 原材料3.2.1 导电箔 CONDUCTIVE FOIL覆盖于基材的⼀⾯或两⾯上,供制作导电图形的⾦属箔.3.2.2 电解铜箔ELECTRODEPOSITED COPPER FOIL⽤电陈积法制成的铜箔.3.2.3 压延铜箔ROLLED COPPER FOIL⽤辊压法制成的铜箔.3.2.4 退⽕铜箔ANNEALED COPPER FOIL经退⽕处理改善了延性和韧性的铜箔.3.2.5 光⾯ SHINY SIDE电解铜箔的光亮⾯.3.2.6 粗糙⾯ MATTE SIDE电解铜箔较粗糙的⽆光泽⾯,即⽣产时不附在阴极筒的⼀⾯.3.2.7 处理⾯ TREATED SIDE铜箔经粗化氧化或镀锌镀黄铜等处理后提⾼了对基材粘结⼒的⼀⾯或两⾯.3.2.8 防锈处理 STAIN PROOFING铜箔经抗氧化剂等处理使不易⽣锈.3.2.9 薄铜箔THIN COPPER FOIL厚度⼩于18um的铜箔.3.2.10 涂胶铜箔ADHESIRE COATED FOIL粗糙⾯涂有粘胶剂的铜箔,可提⾼对基材的粘结性.3.2.11 增强材质 REINFORCING MATERIAL加⼊塑料中能使塑料制品的机械强度明显提⾼的填料,⼀般为织状或⾮织状态的纤维材料.3.2.12 E玻璃纤维 E-GLASS FIBRE电绝缘性能优良的钙铝硼硅酸盐玻璃纤维,适⽤于电绝缘材料.碱⾦属氧化物含量不⼤于0.8%,通称⽆碱玻璃纤维.3.2.13 D玻璃纤维 D-GLASS FIBRE⽤低介电常数玻璃拉制⽽成的玻璃纤维,其介电常数及介质损耗因数都⼩于E玻璃纤维.3.2.14 S玻璃纤维 S-GLASS FIBRE由硅铝镁玻璃制成的玻璃纤维,其新⽣态强度⽐E玻璃县维⾼25%以上.⼜称⾼强度玻璃纤维.3.2.15 玻璃布 GLASS FABRIC在织布机上将两组互相垂直的玻璃纤维纱交叉编织⽽成的织物.3.2.16 ⾮织布 NON-WOVEN FABRIC纤维不经纺纱制造⽽乱放置成⽹,成层,粘合⽽成的薄⽚状材料,含或不含粘合剂.3.2.17 经向 WARP-WISE机织物的长度⽅向,即经排;列⽅向,与织物在织机上前进⽅向⼀致. 3.2.18 纬向 WEFT-WISE;FILLING-WISE 机织物的宽度⽅向,即纬纱排列⽅向,与经向垂直.3.2.19 织物经纬密度 THREAD COUNT织物经向或纬向单位长度的纱线根数. 经向单位长度内的纬向纱线根数称纬密; 纬向单位长度内的经向纱线根数称经密.3.2.20 织物组织 WEA VE STRUCTRUE机织物中经纱和纬纱相互交织的形式.3.2.21 平纹组织 PLAIN WEA VE经纱与纬纱每隔⼀根纱交错⼀次,由⼆根经纱和⼆根纬纱组成⼀个单位组织循环的织物组织.正反⾯的特征基本相同,断裂强度较⼤.3.2.22 浸润剂 SIZE在玻璃纤维拉制过程中,为保护纤维表⾯和有利于纺织加⼯⽽施加于其上的物价,通常需先除去才能⽤于制作层压板.3.2.23 偶联剂 COUPLING AGENT能在玻璃纤维和树脂基体的界⾯建⽴和促进更强结合的物质,其分⼦的⼀部分能与玻璃纤维形成化学键,另⼀部分能与树脂发⽣化学反应.3.2.24 浸渍绝缘纸IMPREGNATING INSULATION PAPER具有电绝缘性能的不施胶的中性⽊纤维纸或棉纤维纸,可以是本⾊的半漂⽩的或漂⽩的,⽤于制作绝缘层压板.3.2.25 聚芳先胺纤维纸AROMATIC POLYAMIDE PAPER⼀种耐⾼温合成纤维植,由聚芳先胺短切纤维和澄析纤维在造纸机上混合抄造⽽成,亦称芳纶纸.可⽤作层压板增强材料,涂胶后可作作挠性印制板的覆盖层和粘结⽚.3.2.26 聚脂纤维⾮织布NON-WOVEN POLYESTER FABRIC由聚脂纤维制成的⾮织布,⼜称涤纶⾮织布.3.2.27 断裂长 BREAKING LENGTH宽度⼀致的纸条本⾝重量将纸断裂时所需之长度,由拉伸强度和很衡湿处理后试样重量计算得出.3.2.28 吸⽔⾼度HEIGHT OF CAPLLARY RISE将垂直悬挂的纸条下端浸⼊⽔中,以规定时间内在纸条上由于⽑细管作⽤⽽上升的⾼度表⽰.3.2.29 湿强度保留率WET STRENGTH RETENTION纸在湿态时具有的强度与同⼀试样在⼲态时强度之⽐.3.2.30 ⽩度 whiteness纸的洁⽩程度,亦称亮度.因光谱紫蓝区457nm蓝光反光率与⾁眼对⽩度的感受较⼀致,故常⽤的⽩度仪是测量蓝光反射率来表⽰⽩度.3.2.31 多官能环氧树脂polyfunctional epoxy resin环氧官能团⼤于2的环氧树脂,固化后有⾼的玻璃化温度,如线型酚醛多官能环氧树脂,⼆苯胺基甲烷和环氧氯丙烷反应产物.3.2.32 溴化环氧树脂brominated epoxy resin含稳定溴化组分的环氧树脂,固化物有阻燃性,是由低分⼦环氧树脂与溴化双酚A反应⽽成的中等分⼦量树脂.3.2.33 A阶树脂A-STAGE RESIN某些热固性树脂制造的早期阶段,呈液态或加热后呈液态,此时在某些液体中仍能溶解.3.2.34 B阶树脂B-STAGE RESIN某些热固性树脂反应的中间阶段,加热时能软化,但不能完全溶解或熔融,此时它与某些溶剂接触能溶涨或部分溶解.3.2.35 C阶树脂C-STAGE RESIN某些热固性树脂反应的最后阶段,此时它实际上是不溶或不熔的.3.2.36 环氧树脂 EPOXY RESIN含有两个或两个以上环氧基团的,能与多种类型固化剂反应⽽交联的⼀类树脂.3.2.37 酚醛树脂 PHENOLIC RESIN由酚类和醛类化和物缩聚制得的聚合物.3.2.38 聚脂树脂 POLYESTER RESIN主链链节含有脂键的聚合物,由饱和的⼆元酸或⼆元醇缩合聚合⽽得的为热塑性的聚脂,如聚对苯甲酸⼄⼆醇(PETP),常制成聚脂膜.3.2.39 不饱合聚脂UNSATURATED POLYESTER聚合物分⼦链上既含有脂键,⼜含有碳-碳不饱和键的⼀类聚脂,能与不饱合单体或预聚体发⽣化学反应⽽交联固化.3.2.40 丙希酸树脂 ACRYLIC RESIN以丙烯酸或丙烯酸衍⽣物为单体聚合制得的⼀类聚合物, 如丙希酸脂.3.2.41 三聚氰胺甲醛树脂MELAMINE FORMALDEHYDE RESIN 由三聚氰胺与甲醛聚制的⼀种胺氰树脂.3.2.42 聚四氟⼄烯 POLYTETRAFLUOETYLENE(PTFE)以四氟⼄烯为单体具聚合制得的聚合物.3.2.43 聚先亚胺树脂POLYIMIDE RESIN主链上含有先亚胺基团(-C-N-C-)的聚合物,如常制成薄膜的聚均苯四先⼆苯迷亚胺,制作耐⾼温层压板的主链上除先亚胺基外还有仲胺基的聚先胺亚胺.3.2.44 双马来先亚胺三秦树脂BISMALEIMIDE-TRIAZINE RESINE 聚氰酸脂(⼜称三秦A树脂)预聚物与双马来先亚胺经化学反应制得的树脂,简称BT树脂.3.2.45 聚全氟⼄烯丙烯薄膜(FEP) PERFLOURINATED ETHYLENE-PROPOLENE COPOLYMER FILM由四氟⼄烯和六氟丙烯共聚物制成的薄膜,简称FEP薄膜.3.2.46 环氧单量(WPE)WEIGHT PER EPOXY EQUIV ALENT含⼀摩尔环氧基团的树脂克数,是表⽰环氧树脂环氧基含量的⼀种⽅式.3.2.47 环氧值 EPOXY V ALUE每⼀百克环氧树脂中含有环氧基团的摩尔数,是表⽰环环氧树脂官能度的⼀种⽅式.3.2.48 双氰胺 DICYANDIAMIDE环氧树脂的⼀种潜伏性固化剂,为⽩⾊粉末.固化物有良好的粘结强度和电绝缘性,常⽤于环氧玻璃布层压板.3.2.49 粘结剂 BINDER⽤于层压板将增强材料结合在⼀起的的连续相,粘结剂可以热固性或热塑性树脂,通常在加⼯时发⽣形态变化.3.2.50 胶粘剂 ADHESIVE能将材料通过表⾯附着⽽粘结在⼀起的物质.3.2.51 固化剂 CURING AGENT加⼊树脂中能使树脂聚合⽽固化的催化剂或反应剂称固化剂,它是固化树脂的化学组成部分.3.2.52 阻燃剂 FLAME RETARDANT为了⽌燃显著减⼩或延缓⽕焰漫延⽽加⼊材料中或涂附在材料表⾯的物质.3.2.53 粘结增强处理BOND ENHANCING TREATMENT改善⾦属箔表⾯与相邻材料层之间结合⼒的处理.3.2.54 复合⾦属箔COMPOSITE METALLIC MATERIAL由两种⾦属箔通过冶⾦结合⽽形成的⾦属箔.例如铜-殷钢-铜(⼜名覆铜殷钢),⽤于制作改善散热性能的⾦属芯印制板.3.2.55 载体箔 CARRIER FOIL薄铜箔的⾦属载体.3.2.56 固化时间 CURING TIME热固性树脂组分在固化时从受热开始⾄达到C阶的时间.3.2.57 处理织物 FINISHED FABRIC经处理提⾼了与树脂兼容性的织物.3.2.58 箔(剖⾯)轮廓 FOIL PROFILE⾦属箔由制造和增强处理形成的粗糙外形.3.2.59 遮光剂 OPAQUER加⼊树脂体系使层压板不透明的材料.通过反射光或透射光⽤⾁眼都不能看到增强材料纱或织纹.3.2.60 ⼸纬BOW OF WEA VE纬纱以弧形处于织物宽度⽅向的⼀种织疵.3.2.61 断经 END MISSING织物中因废纱拆除⽽断裂的很⼩的⼀段经纱.3.2.62 缺纬 MIS-PICKS因纬纱缺漏造成的布⾯组织从⼀边到另⼀边的缺损.3.2.63 纬斜 BIAS织物上的纬莎倾斜,不与经纱垂直.3.2.64折痕 CREASE玻璃布因折叠或起皱处受压⽽形成的凸痕.3.2.65 云织 WA VINESS在不等张⼒下织成的布,妨碍了纬纱的均匀排布,从⽽产⽣交错的后薄段.3.2.66 鱼眼 FISH EYE织物上阻碍树脂浸渍的⼩区域可因树脂体系织物或处理造成3.2.67 ⽑圈长 FEATHER LENGTH从织物的最边上⼀根经纱边缘⾄纬纱的边端的距离.3.2.68 厚薄段 MARK织物整个宽度上由于纬纱过密或过稀造成的偏厚或偏薄的⽚段.3.2.69 裂缝 SPLIT因折叠和折皱使纬纱或经纱断裂形成织物开⼝.3.2.70 捻度TWIST OF YARN纱线沿轴向⼀定长度内的捻回数,⼀般以捻/⽶表⽰.2.3.71 浸润剂含量 SIZE CONTENT在规定条件下测得的玻璃纤维原纱或制品的浸润剂含量,以质量百分率表⽰.3.2.72 浸润剂残留量 SIZE RESIDUE含纺织型浸润剂的玻璃纤维经焙烧⼯艺处理后残存在纤维上的碳含量. 以质量百分率表⽰.3.2.73 处理剂含量 FINISH LEVEL玻璃布上附着的有机物含量,包含浸润剂残留和被覆的偶联剂量. 3.2.74 胚布 GREY FABRIC从织机上取下来未经处理的玻璃步.3.2.75 稀松织物 WOVEN SCRIM经纱间隔和纬纱间隔较宽带有⽹孔的玻璃纤维布.3.3 制造3.3.1 浸渍 IMPREGNATING⽤树脂浸透增强材料并包含树脂.3.3.2 凝胶体 GEL热固性树脂从液态转变到固态过程中产⽣的凝胶状固态,它是固化反应的⼀种中间阶段.3.3.3 适⽤期 POT LIFE加了催化剂溶剂或其它组份的热固性树脂体系以及单组分树脂体系,能够够保持其适⽤⼯艺特性的期限.3.3.4 覆箔 CLAD将⾦属箔覆盖并粘合在基材表⾯上.3.3.5叠层 LAYUP为了准备层压⽽把多张预浸材料和铜箔层叠起来.3.3.6 层压 LAMILATING将两层或多层预浸材料加热加压结合在⼀起形成硬质板材的⼯艺.3.3.7 复合 LAMINATNG⽤胶粘剂将两层或多层相同或不同的⽚状材料粘合在⼀起形成复合箔状材料的⼯艺.亦称”复合”.3.3.8接触压⼒ KISS PRESSURE仅稍⼤于使材料相互接触所需的压⼒.3.3.9 ⾼压压制 HIGH-PRESSURE MOULDING压⼒⼤于1400Kpa的压制过程.3.3.10 低压压制 10W-PRESSURE MOULDING从接触压⼒⾄1400Kpa压⼒的压制过程.3.3.11 压板间距 DAYLIGHT液压机打开时定压板和动压板之间的距离.多层压机的压板间距为相邻两压板间的距离.3.3.12.脱模剂RELEASE AGENT涂覆于模板表硕防⽌压制材料粘模的物质.3.3.13.防粘膜 RELEASE FILM防⽌树指与模板粘结或粘住材料表⾯所⽤的隔离薄膜.3.3.14.压垫材料 CUSHION在层压过程中使⽤的起均化传热速度,缓冲温度和改善平⾏度作⽤的薄⽚材料.3.3.15.放⽓ DEGASSING在压制压层板和多层印制板的过程中,通过瞬间降压加压,使⽓体排出的操作.亦能在减压与加热时,⾃印制板组装件排出⽓体.3.3.16.压板.PRESS LPATEN层压机的平整加热板,⽤来传递热量和压⼒⾄层压模板和叠层.3.3.17.层压模板LAMINATE MOULDING PLATE表⾯拋光的⾦属板,供压制层板时⽤作模板.3.3.18. 压制周期MOULDIONG CYCLE在层压机上完成⼀次压板压制全过程所需⽤的时间.3.3.19.内部识别标志INTERNAL IDENTIFICATION MARK印在基材表层增强材料上的重复出现的制造⼚代号标志,代号字母或数字竖⽴⽅向指向增强材料的纵向,阴燃级⽤红⾊,⾮阻燃级⽤其它⾊.3.3.20.后固化POST CURE补充的⾼温处理,通常加压或不加压,以使材料完全固化并改进最终性能.4.设计4.1.原理图SCHEMATIC DIAGRAM借助图解符号⽰出特定电路安排的电⽓连接,各个组件和所完成功能的图.4.2.逻辑图LOGIC DIAGRAM⽤逻辑符号和补充标记描绘多状态器件实现逻辑功能的图.⽰出详细的控制和信号流程,但不⼀珲⽰出点与点的连接.4.3.印制线路布设PRINTED WIRING LAYOUR为了制订⽂件和制备照相底图,详细描述印制板基材.电⽓组件和机械组件的物理尺⼨及位置,以及电⽓互连各组件的导线布线的设计图.4.4.布设总图MASTER DRAWING表⽰印制板所有要索的适当尺⼨范围和⽹格位置的⼀种⽂件.包括导电图形和⾮导电图形的构形,各种也的⼤⼩,类型及位置,以及说明要制造的产品必需的其它信息.4.5.照相底图ARTWORK MASTER⽤来制作照相原版或⽣产底版的⽐例精确的图形结构.4.6.⼯程图ENGINEERING DRAWING⽤图标或⽂字或两者表⽰,说明⼀项最终产品的物理要求和功能要求的⽂件.4.7.印制板组装图PRINTED BOARD ASSEMBLY DRAWING说明刚性或挠性印制板上要装联的单独制造的各种组件以及结合这些组件实现特定功能所需资料的⼀种⽂件.4.8.组件密度COMJPONENT DENSITY印制板上单位⾯积的组件数量.4.9.孔密度HOLE DENSITY印制板中单位⾯积的孔数量.4.10.组装密度PACKAGING DENSITY单位体积所含功能组件(各种元器件,互连组件,机械零件)的数量.通常以定性术语如⾼,中,低来表⽰.4.11.表⾯间连接INTERFACIAL CONNECTION连接印制板相对两表⾯上的导电图形的导体,如镀覆孔或贯穿导线. 4.12.层间连接INTERLAYER CONNECTION多层印制板不同层的层的导电图形之间的电⽓连接.4.13.镀覆孔PLATED THROUGH HOLE孔壁镀覆⾦属的孔.⽤于内层或外层导电图形之间或内外层导电图形之间的连接.同义词:⾦属化孔.4.14.导通孔 VIA⽤于印制板不同层中导线之间电⽓互连的⼀种镀覆孔.4.15.盲孔BLIND VIA仅延伸到印制板⼀个表⾯的导通孔.4.16.埋孔BURIED VIA未延伸到印制板表⾯的导通孔.4.17.⽆连接盘孔LANDLESS HOLE没有连接盘的镀覆孔4.18.组件孔COMPONENT HOLE将组件接线端(包括组件引线和引脚)固定于印制板并实现电⽓连接的孔.4.19.安装孔MOUNTING HOLE机械安装印制板或机械固定组件于印制板上所使⽤的孔.4.20.⽀撑孔SUPPORTED HOLE其内表⾯⽤电镀或其它⽅法加固的孔.4.21.⾮⽀撑孔UNSUPPORTED HOLE没有⽤电镀层或其它导电材料加固的孔.4.22.隔离孔CLEARANCE HOLE多层印制板某层导电图形上,与镀覆孔同轴但孔径更⼤的⼀种孔.4.23.余隙孔ACCESS HOLE阴焊层,挠性印制板的覆盖层以及多层印制板的逐连层中的⼀个孔或⼀系列.孔它使该印制板有关联的连接盘完全露出.4.24.注尺⼨孔DIMENSIONED HOLE印制板中由物理尺⼨或坐标值定位的孔,它⼀不定位于规定的⽹格交点上.4.25.孔位HOLE LOCATION孔中⼼的尺⼨位置.4.26.孔图HOLE PATTEM印制板中,所有的孔相对于参考基准点的排列图形.4.27.连接盘LAND⽤于电⽓连接,组件固定或两者兼备的那部份导电图形.同义词:焊盘PAD4.28.偏置连接盘OFFSET LAND⼀种不与有关联的组件孔直接连接的连接盘.4.29.⾮功能连接盘NONFUNCTIONAL LAND内层或外层上不与该层的导电图形相连接的连接盘.4.30.连接盘图形LAND PATGTERN⽤于安装,互连和测试特定组件的连接盘组合.4.31.盘趾ANCHORING SPUR挠性印制板上,连接盘延伸⾄覆盖层下的部分.⽤于啬连接盘与基材的牢固度.4.32.孔环ANNULAR RING完全环绕孔的那部分导电图形.4.33.导线(体)层 CONDUCTOR LAYER在基材的任⼀⾯上形成的全部导电图形,包括接地层和电源层.同义词:电路层CIRCUIT LAGER4.34.第⼀导线层CONDUCTOR LAYER NO.1在主⾯上或邻近主⾯有导电图形的印制板的第⼀层.4.35.内层INTERNAL LAYER完全夹在多层印制板中间的导电图形.4.36.外层EXTERNAL LAYER多层印制板表⾯上的导电图形.4.37.层间距LAYER-TO-LAYER SPACING多层印制板中相邻导线层之间的绝缘材料厚度.4.38.信号层SIGNAL PLANE⽤来传送信号⽽不是起接地或其它恒定电压作⽤的导线层.也称信号⾯.4.39.接地GROUND电路回归,屏蔽或散热的公共参考点.4.40.接地层GROUND PLANE⽤作电路回归,屏蔽或散热的公共参考导体层或部份体层.通常是具有适当接地层隔离的⾦属薄层.同义词:接地⾯4.41.接地层隔离GROUND LPANE CLEARANCE接地层上孔周围蚀刻掉的使接地层与孔隔离开的绝缘部分.4.42.电源层VOLTAGE PLANE印制板内,外层不处于地电位的⼀层导线或导体.同义词:电源⾯.4.43.电源层隔离VOLTAGE PLANE CLEARANCE电源层的镀覆孔或⾮镀覆孔周围被蚀刻掉的部分,使孔与电源层隔离开来.4.44.散热层HEAT SINK PLANE印制板内或印制板上的薄⾦属层,使组件产⽣的热量易于散发.同义词:散热⾯.4.45.热隔离HEAT SHIELD⼤⾯积导电图形上组件孔周围被蚀刻的部分.它使在焊接时因截⾯过分散热⽽产⽣虚焊点的可能性减少.4.46.主⾯PRIMARY SIDE布设总图上规定的装联构件⾯,通常是最复杂或装组件最多的⼀⾯.4.47.辅⾯SECONDARY SIDE与主⾯相对的装联构件⾯,在组件插⼊式安装技术中同焊接⾯.4.48.⽀撑⾯SUPPOORTING PLANE装联构件的⼀部分,⽤以提供机械⽀撑,制约温度引起的变形,导热及提供某种电性能的⼀种平⾯结构.可以在装联构件的内部或外部.4.49.基准尺⼨BASIC DIMENSION描述印制板的导线,连接盘或孔的精确位置所⽤的理论数值.以这些理论值为基础,通过尺⼨偏差,注释或特征控制符号来确定允许的尺⼨变化.4.50.中⼼距CENTER TO CENTER SPACING印制板任⼀层上,相邻导线,连接盘,接触件等中⼼线之间的标称距离. 4.51.导线设计间距DESIGN SPACING OF CONDUCTOR布设总图上绘出或注明的相邻导线边缘之间的间距.4.52.导线设计宽度DESIGN WIDTH OF CONDUCTOR布设总图上绘出或注明的导线宽度.4.53.导线间距CONDUCTOR SPACING导线层中相邻导线边缘(不是中⼼到中⼼)之间的距离.4.54.边距EDGE SPACING邻近印制板边缘的导电图形或组件本体离印制板边缘的距离.4.55.节距PITCH等宽和等间距的相邻导线中⼼到中⼼的标称距离.通常由相邻导线的基准边进⾏测量.4.56.跨距SPAN第⼀根导线基准边到最后⼀根导线基准边的距离.4.57.板边连接器EDGE-BOARD CONNECTOR专门为了与印制板边缘的印制接触⽚进⾏可拔插互连⽽设计的连接器.4.58.直⾓板边连接器RIGHT-ANGLE EDGE CONNECTOR连接端⼦向外与印制板导线⾯成直⾓,与印制板边缘的导线相端接的⼀种连接器.4.59.连接器区CONNECTOR AREA印制板上供外部电⽓连接⽤的那部分印制线路.4.60.印制插头EDGE BOARD CONTACT靠近镊制板边缘,与板边连接器配合的⼀系打印制接触⽚.4.61.印制接触⽚PRINTED CONTACT作为接触系统⼀部分的导电图形.4.62.接触⾯积CONTACT AREA导电图形与连接器之间产⽣电⽓接触的公共⾯积.4.63.组件引线CONPONENT LEAD从组件延伸出的作为机械连接或电⽓连接的单股或多股⾦属导线,或者已成型的导线.4.64.组件插脚COMPONENT PIN难以再成型的组件引线.若要成型则导致损坏.4.65.⾮菜单⾯间连接NONFUNCTIONAL INTERFACIAL CONNECTION双⾯印制板中的⼀种镀覆孔.它把印制板⼀⾯上的导线连接到另⼀⾯的⾮功能连接盘上.4.66.跨接线JUMPER WIRE预定的导电图形形成之后,加在印制板两点之间的属于原来设计的电⽓联机.4.67.附加联机HAYWIRE预定的导电图形形成之后,修改原来的设计加在印制板上的⼀种电⽓联机.4.68.汇流条BUS BAR印制板上⽤于分配电能的那部份导线或零件.4.69.开窗⼝CROSS-HATCHING利⽤导电材料中的空⽩图形分割⼤的导电⾯积.4.70.参考基准DATUM REFERENCE为了制造或检验,⽤来定位导电图形或导线层⽽规定的点.线或⾯.4.71.参考尺⼨REFERENCE DIMENSION仅作介绍情况⽽不是指导⽣产或检验⽤的⽆偏差尺⼨.4.72.基准边REFERENCE EDGE作为测量⽤的电缆边缘或导线边缘.有时⽤纹线,识别条纹或印记表⽰.导线通常⽤它们离开基准边的顺序位置来识别,离基准边最近的为1号导线.4.73.⾓标CORNER MARK在印制板照相底上拐⾓处的标志.通常其内沿⽤来定位边和确定印制板的外形.4.74.外形线TRIM LINE确定印制板边界的线.4.75.探测点PROBE POINT露在印制板预定位置上⽤于电⽓测量的电⽓接触点.4.76.偏置定位槽POLARIZING SLOT印制板边缘上,⽤来保证与相事的连接器正确插⼊和定位的槽⼝.4.77.键槽KEYING SLOT使印制板只能插⼊与之配合的连接器中,防⽌插⼊其它连接器中的槽⼝.4.78.对准标记REGISTER MARK为保持重合⽽当作基准点使⽤的⼀种符号.4.79.传输线TRANSMISSION LINE由导线和绝缘材料组成,肯有可控电⽓特性的载送信号的电路,⽤于传输⾼频信号或窄脉冲信号.4.80.特性阻抗CHARACTERISTIC IMPEDANCE传输波中电压与电汉的⽐值,即在传输线的作⼀点对传输波产⽣的阻抗.在印制板中,特性阻抗值取决于导线的宽度,导线离接地⾯的距离以及它。

电镀行业术语

电镀行业术语

常用名词1.化学腐蚀chemical corrosion金属在非电化学作用下的腐蚀(氧化)过程。

通常指在非电解质溶液及干燥气体中,纯化学作用引起的腐蚀。

2.双电层electric double layer电极与电解质溶液界面上存在的大小相等符号相反的电荷层。

3.双极性电极bipolar electrode一个不与外电源相连的,浸入阳极与阴极间电解液中的导体。

靠近阳极的那部分导体起着阴极的作用,而靠近阴极的部分起着阳极的作用。

4.分散能力throwing power在特定条件下,一定溶液使电极上(通常是阴极)镀层分布比初次电流分布所获得的结果更为均匀的能力。

此名词也可用于阳极过程,其定义与上述者类似。

5.分解电压decomposition voltage其定义与上述者类似。

能使电化学反应以明显速度持续进行的最小电压(溶液的欧姆电压降不包括在内)。

6.不溶性阳极(惰性阳极)inert anode在电流通过时,不发生阳极溶解反应的阳极。

7.电化学electrochemistry研究电子导体和离子导体的接触界面性质及其所发生变化的科学。

8.电化学极化(活化极化)activation polarization由于电化学反应在进行中遇到困难而引起的极化。

9.电化学腐蚀electrochemical corrosion在卑解质溶掖中或金属表面上的液膜中,服从于电化学反应规律的金属腐蚀(氧化)过程10.电化当量electrochemical equivalent在电极上通过单位电量(例如1安时,1库仑或1法拉第时),电极反应形成产物之理论重量。

通常以克/库仑或克/安时表示。

11 电导率(比电导)conductivity单位截面积和单位长度的导体之电导,通常以S/m表示。

12 电泳electrophoresis液体介质中带电的胶体微粒在外电场作用下相对液体的迁移现象。

13 电动势electromotive force原电池开路时两极间的电势差。

pcb印制电路板设计常用名词

pcb印制电路板设计常用名词

pcb印制电路板设计常用名词PCB印制电路板是现代电子产品中不可或缺的部件。

它被广泛应用于手机、电脑、数码相机、电视机、游戏机等各种电子设备中。

作为电路板设计者,我们必须熟悉一些常用的名词和专业术语,以便更好地进行电路板设计。

1.阻抗控制阻抗控制是指在电路板设计中为了维持信号完整性,采用一系列技术控制电路板上各个信号传输线的阻抗值,保证信号传输的质量,并保持信号传输的速度和稳定性。

阻抗控制是高速电路板设计最基本的技术之一。

2.绝缘层绝缘层是指用于隔离电路板上不同层间的层。

在多层电路板中,绝缘层的设计可以保证电路板的稳定性、防止干扰和防止短路。

绝缘层的厚度、材料和排列方式对电路板的功能和性能有着至关重要的影响。

3.走线走线是指电路板上的信号传输线。

走线的布局和设计决定了电路板上电子元件的连接方式。

为了保证电路板的性能和可靠性,电子元件之间的信号线要进行严格的布局和设计。

4.点焊点焊是一种电子元器件之间的连接方式。

一般来说,点焊连接速度快、连接可靠性高、连接强度大、成本低,因此在电路板设计中广泛应用。

点焊需要使用一定的设备和工具,需要经过一定的操作技巧和规范,才可以做出高质量的焊接。

5.通孔通孔是用于连接电路板上不同层间电气连接的孔。

通孔分为贯通孔和盲孔两种。

贯通孔指将电路板贯穿一整个孔,可用于连接多层板的不同层线路。

盲孔指在电路板表面凿一个孔,但是只连接至少两层板的一层线路。

通孔的设计和布局对整个电路板的性能和可靠性非常重要。

6.层间堆栈层间堆栈是电路板的堆栈结构,即所有电路板层的顺序和排列方式。

层间堆栈的设计和布局对电路板的整体性能和特性有着重要的影响。

合理的堆栈结构可以提高电路板的工作效率和可靠性,降低电路板的干扰和误差率。

7.电气距离电气距离是指电路板上不同元件之间的距离。

为了保证电路板的可靠性和安全性,电子元器件之间的电气距离需要符合一定的规范和标准。

电气距离的设计、布局和排列方式对整个电路板的性能和可靠性有着至关重要的影响。

pcb常用的专业术语

pcb常用的专业术语

pcb常用的专业术语PCB(Printed Circuit Board,印刷电路板)是现代电子产品中不可或缺的组成部分。

作为电子元器件的载体,PCB承载着电子元器件的布局和连接,实现了电路的功能。

在PCB设计和制造过程中,涉及到许多专业术语和概念。

接下来,让我们逐一介绍一些常用的PCB专业术语。

1. 贴片技术(SMT,Surface Mount Technology):贴片技术是一种将表面贴装元件(Surface Mount Device,SMD)焊接至PCB上的技术。

相比传统的插件技术,贴片技术具有体积小、重量轻、可以实现自动化生产等优点。

2. 过孔(Via):过孔是连接PCB不同层的通孔,用于导电和信号传输。

根据其结构,可分为普通过孔和盲孔、埋孔。

3. 大地层(GND Plane):大地层是PCB中用于连接地电位的铜层或导电层。

大地层可以提供可靠的电气连接和较低的电阻,以降低电磁干扰和杂散信号。

4. 线路宽度(Trace Width):线路宽度是指PCB上导线的宽度。

其大小直接影响着导线的电流承载能力和电阻值。

通常,线路宽度越宽,其电流承载能力越大。

5. 线距(Trace Spacing):线距是指PCB上两个导线之间的间距。

线距的大小对于防止导线之间的电气干扰和放电有重要作用。

6. 丝印(Silk Screen):丝印是印刷在PCB表面的文字和图形标记。

它可以用于标注元件的位置、极性、参考设计ator等信息,以及产品品牌或商标。

7. 阻焊(Solder Mask):阻焊是一层覆盖在PCB焊盘和丝印之上的保护层。

它可以防止焊接过程中的短路和氧化,提高焊接质量和可靠性。

8. 电气孔(Test Pad):电气孔用于进行PCB电气测试,以验证电路的正确性和可靠性。

电气孔通常位于PCB的边缘,方便测试针对测试。

9. 焊盘(Pad):焊盘是用于连接和固定元件引脚的金属区域。

焊盘通过焊锡与元件引脚焊接在一起,实现电气和力学连接。

电镀常用术语

电镀常用术语

阴极Cathode 初次电流分布Primary current distribution阴极极化Cathode polarization 局部腐蚀Local corrosion阴极镀层Cathodic coating 极化Polarization阳极Anode 极化度Polarizability阳极泥Anode slime 极化曲线Polarizability阳极极化Anode polarization 极间距Interelectrode distance阳极镀层Anode coating 乳化Emulsification迁移数Transport number 应力腐蚀Stress corrosion过电位Overpotential 析气Gassing扩散层Diffusion layer 活化Activation杂散电流Activity 活度Basis material标准电极电位Standard electrode potential 辅助阳极Auxiliary anode浓差极化Concentration polarization 辅助阴极Auxiliarv cathode钝化Passivation 接触电位Contact potential点腐蚀Spot corrosion 晶间腐蚀Intercrystauine corrosion络合物Complex compound 溶度积Solubility product复盐Double salt 溶解度Solubility氢脆Hydrogen embrittlement 微观分散能力Microthrowing power界面张力Interfacial tension 槽电压Tank voltage临界电流密度Critical current density 静态电极电位Static electrode potential 原电池(自发电池)Galvanic cell 鳌合物Chelate compound盐桥Salt bridge 整平作用Leveling actionPH值PH Value 覆盖能力Covering power 基体材料Basis material二、镀覆方法气相沉积Vapor deposition化学镀Electroless plating化学钝化Chemical passivation化学氧化Chemical oxidation闪镀Flash电化学氧化(阳极氧化)Anodizing电镀Electroplating电铸Electroforming叠加电流电镀Superimposed current-elec-troplating光亮电镀Bright plating合金电镀Alloy plating多层电镀Multilayer plating冲击电流Striking current金属电沉积Metal electrodeplsition金属喷镀Metal spraying刷镀Brush plating周期换向镀Periodic reverse plating转化膜Conversion coating挂镀Rack plating复合电镀(弥散电镀)Composite plating 脉冲电镀Pulse plating钢铁发蓝(钢铁化学氧化)Blueing真空镀(真空蒸发镀)Vacuum deposition 热浸镀Hot dipping离子镀Ion plating浸镀Immersion plating高速电镀High Speed electrodeposition滚镀Barrel plating塑料电镀Plating on plastics磷化Phosphating三、镀前处理、镀后处理和电镀材料化学镀光Chemical polishing化学除油Alkaline degreasing电抛光Electropolshing电解除油Electrolytic degreasing电解浸蚀Electrolytic pickling出光Bright dipping机械抛光Mechanical polishing有机溶剂除油Solvent degreasing光亮浸蚀Bright pickling汞齐化Blue dip刷光Brushing乳化除油Emulsion degreasing除氢Removal of hydrogen embrittlement 逆流漂流Countercurrent rinsing封闭Sealing染着力Dyeing power退镀Strip热扩散Diffusion热溶Flash melting预镀Strike着色Colouring脱色Decolorization喷丸Grit blasting喷砂Sand blasting喷射清洗Spray rinsing超声波清洗Ultrasonic cleaning弱浸蚀Acid diping缎面加工Satin finish强浸蚀Pickling滚光Barrel burnishing磨光Grinding阳极袋Anlde bag光亮剂Brightening agent助滤剂Filteraid表面活性剂Surface-active agent 乳化剂Emulsifying agent络合剂Complexing agent绝缘层Resist挂具(夹具)Plating rack润湿剂Wetting agent离心干燥机Contrifugr添加剂Addition agent缓冲剂Buffer移动阴极Swept cathode隔膜Diaphragm鳌合剂Chelating agent整平剂levelling agent整流器Rectifier汇流排Busbar水的软化Softening of water大气暴露试验Atmospheric corrosion test 中性盐雾试验Salt spray test不连续水膜Water breakPH计PH meter孔隙率Porosity内应力Internal stress甘汞电极Calomel electrode电导仪Conductivity gauge库仑计(电量计)Coulombmeter泛点Spotting out针孔PoresCASS试验(铜加速盐雾试验)CASS-test 参比电极Reference electrode变色Tarnish点滴腐蚀试验Dropping corrosion test测厚仪Thickness gauge玻璃电极Glass electrode结合力Adhesion哈林槽Haring cell恒电位法Potentiostatic method恒电流法Galvanostatic method树枝状结晶Trees脆性Embrittlement超皮Peeling剥离Spalling桔皮Orange peel离子选择性电极Ion selective electrode 海绵状镀层Sponge deposit烧焦镀层Burnt deposit麻点Pits粗糙Stardusting晶须Whiskers腐蚀膏试验Corrldkote test霍尔槽Hull cell。

pcb名词术语

pcb名词术语

第一章印制电路名词与术语一、印制电路名词与术语在印制电路板中为了规范、统一标准,以至于各国及相关行业便于相互的交流,所形成的一个规范性词语。

以下的是常用的名词术语,是基于国家APCA标准,参照国际标准IEC194《印制电路术语和定义》1998年版本,适用于印制电路用基材、印制电路设计与制造,检测及与印制电路板相关的领域。

本文仅介绍制造、检测及与印制电路相关的名词术语。

1> IPC系列标准IPC美国电子电路互连与封装协会标准的简称,运用几十年来,因其普遍的运用,是印制电路板质量标准的母标准,以此为基础增订的系列标准也为世界印制电路板行业的应用.IPC-A-600《印制板验收条件》是印制板规范不可缺少的引用标准。

1989年8月IPC-A-600D 出版,1995年8月IPC-A-600E出版,至1999年11月更新为F版。

这个标准还没有采用新的编号方式,但IPC目前正在考虑是否将IPC-A-600与性能规范合并。

在这同时,1991年9月,IPC-D-275《刚性印制板及刚性印制板组装件设计标准》取代了IPC-D-319《刚性单双面印制板设计标准》及IPC-D-949《刚性多层印制板设计标准》。

1996年4月,IPC-D-275的第一个修改单对IPC-D-275作了很小的修改。

1998年3月,新的印制板设计标准IPC-2221《印制板设计通用标准》及IPC-2222《刚性有机印制板设计分标准》出版,取代了IPC-D-275。

最近,IPC-2221出了第一号修改单。

除此之外,IPC还出版了不少新标准规范,形成了很多个标准系列,下面列出其中两个系列的情况:①印制板设计标准系列IPC-2221印制板设计通用标准(代替IPC-D-275)IPC-2222刚性有机印制板设计分标准(代替IPC-D-275)IPC-2223挠性印制板设计分标准(代替IPC-D-249)IPC-2224 PC卡印制电路板分设计分标准IPC-2225有机多芯片模块(MCM-L)及其组装件设计分标准②印制板性能规范系列IPC-6011印制板通用性能规范(代替IPC-RB-276)IPC-6012A刚性印制板的鉴定与性能规范(代替IPC-RB-276)IPC-6013挠性印制板的鉴定与性能规范(代替IPC-RF-245及IPC-FC-250A)IPC-6015有机多芯片模块(MCM-L)安装及互连结构的鉴定与性能规范IPC-6016高密度互连(HDI)层或印制板的鉴定与性能规范IPC-6018微波成品印制板的检验和测试(代替IPC-HF-318A)③ IPC的通用要求IPC-6011《印制板通用性能规范》是各类印制板的通用性能规范,代替IPC-RB-276中的有关部分。

PCB电路板词汇与术语总整理

PCB电路板词汇与术语总整理

PCB电路板词汇与术语总整理随着科技的不断发展,电子技术也越来越成熟和普及。

在电子产品中,必不可少的是PCB电路板。

作为电子产品的核心部件,PCB电路板的设计和制造是电子产品开发的重要环节,PCB电路板词汇与术语的掌握也是开发人员和制造人员的必修课。

PCB是印刷电路板(Printed Circuit Board)的缩写,是用来布置电子元器件和连接它们的电气元件的一种基板。

PCB电路板制造流程包括设计、制图和加工,不同的制造过程有其不同的词汇和术语。

PCB电路板所用的材料包括基板材料、铜箔和覆盖层等。

基板材料通常分为玻璃纤维基板、陶瓷基板、塑料基板和金属基板等。

铜箔是一种高导电性金属,可用于PCB电路板的导线和焊盘等。

覆盖层可以用来保护PCB电路板并防止PCB电路板上的电路板元件受到损害。

在PCB电路板的设计和制造中,需要掌握诸多术语和概念。

下面对PCB电路板设计和制造中的一些主要词汇和术语进行介绍。

1. TRACE(线路):连接电路中的元器件的路径。

2. VIA(通孔):连接电路板上不同层之间的路径。

3. PAD(焊盘):连接元器件和线路的金属圆盘。

4. SOLDER MASK(焊盘涂敷):涂在焊盘上的聚酰胺(PI)材料,用于保护PCB电路板上的线路。

5. SILK SCREEN(丝网印刷):用于印刷文字、图形和标记。

6. COMPONENTS(元器件):电路板上包括电阻、电容、晶体管在内的各种电子元件。

7. DRILL FILE(钻孔文件):指定PCB雕刻机中的钻孔位置和大小。

8. GERBER FILE(捷伯文件):定义PCB电路板的图形布局和其他信息,为制造厂进行电路板生产提供必要信息。

9. SOLDERABILITY(焊接功用):用于测量电子元件和PCB 电路板之间可靠的焊接水平。

10. ASSEMBLY LAYOUT(组装布局):为电子元件提供可靠的直观位置。

在实际的PCB电路板开发和制造中,还需要掌握相关的工具、软件和技术。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

【电镀基本知识与常用术语】
常用术语
1 分散能力:在特定条件下,一定溶液使电极上(通常是阴极)镀层分布比初次电流分布所获得的结果更为均匀的能力。

也称均镀能力。

2 深镀能力:镀液要特定条件下凹槽或深孔处沉积金属镀层的能力。

3 电镀:是在含有某种金属离子的电解液中,将被镀工件作为阴极,通以一定波形的低压直流电.而使金属离子得到电子,不断在阴极沉积为金属的加工过程。

4 电流密度:单位面积电极上通过的电流强度,通常以A/dm2表示。

5 电流效率:电极上通过单位电量时,其一反应形成的产物的实际重量与其电化当量之比,通常以百分数表示。

6 阴极:反应于其上获得电子的电极,即发生还原反应的电极。

7 阳极:能接受反应物所给出电子的电极,即发生氧化反应的电极。

10 阴极性镀层:电极电位的代数值比基体金属大的金属镀层。

11 阳极性镀层:电极电位的代数值比基体金属小的金属镀层。

12 沉积速度:单位时间内零件表面沉积出金属的厚度。

通常以微米/小时表示。

13 活化:使金属表面钝态消失的过程。

14 钝化;在一定环境下使金属表面正常溶解反应受到严重阻碍,并在比较宽的电极电位范围内,使金属溶解反应速度降到很低的作用。

15 氢脆:由于浸蚀,除油或电镀等过程中金属或合金吸收氢原子而引起的脆性。

16 PH值:氢离子活度的常用对数的负值。

17 基体材料:能与其上沉积金属或形成膜层的材料。

18 辅助阳极:除了在电镀中正常需要的阳极以外,为了改善被镀制件表面上的电流分布而使用的辅加阳极。

19 辅助阴极:为了消除被镀制件上某些部位由于电力线过于集中而出现的毛刺或烧焦等毛病,在该部位附近另加某种形状的阴极,用以消耗部分电流,这种附加的阴极就是辅助阴极。

20 阴极极化:直流电通过电极时,阴极电位偏离平衡电位向负的方向移动的现象。

21 初次电流分布:在电极极化不存在时,电流在电极表面上的分布。

22 化学钝化:将制件放在含有氧化剂的溶液中处理,使表面形成一层很薄的钝态,保护膜的过程。

23 化学氧化:通过化学处理使金属表面形成氧化膜的过程。

24 电化学氧化(阳极氧化):在一定电解液中以金属制件为阳极,经电解于制件表面形成一层具有防护性,装饰性或其它功能氧化膜的过程。

25 冲击电镀:电流过程中通过的瞬时大电流。

26 转化膜:对金属进行化学或电化学处理所形成的含有该金属之化合物的表面膜层。

27 钢铁发蓝:将钢铁制件在空气中加热或浸入氧化性溶液中,使之于表面形成通常为蓝(黑)色的薄氧化膜的过程。

28 磷化:在钢铁制件表面形成一层不溶解的磷酸盐保护膜的处理过程。

29 电化学极化:在电流作用下,由于电极上的电化学反应速度小于外电源供给电子的速度,使电位负向移动,产生极化。

30 浓差极化:由于电极表面附近液层的浓度与溶液深处的浓度的差异而产生的极化。

31 化学除油:在碱性溶液中借皂化和乳化作用清除制件表面油污的过程。

32 电解除油:在含碱的溶液中,以制件作为阳极或阴极,在电流作用下,清除制件表面油污的过程。

33 出光:在溶液中短时间浸泡使金属形成光亮表面的过程。

34 机械抛光:借助于高速旋转的抹有抛光膏的抛光轮,以提高金属制件表面光亮的机械加工过程。

35 有机溶剂除油:利用有机溶剂清除制件表面油污的过程。

36 除氢:将金属制件在一定温度下加热处理或采用其它方法,以驱除在电镀生产过程中金属内部吸收氢的过程。

37 退镀:将制件表面镀层退除的过程。

38 弱浸蚀:镀前,在一定组成溶液中除去金属制件表面极薄的氧化膜,并使表面活化的过程。

39 强浸蚀:将金属制件浸在较高浓度和一定温度的浸蚀溶液中,以除去金属制件上氧化物锈,蚀物的过程。

40 阳极袋:用棉布或化纤织物制成的套在阳极上,以防止阳极泥渣进入溶液用的袋子。

41 光亮剂:为获得光亮镀层在电解液中所使用的添加剂。

42 表面活性剂:在添加量很低的情况下也能显著降低界面张力的物质。

43 乳化剂:能降低互不相溶的液体间的界面张力,使之形成乳浊液的物质。

44 络合剂:能与金属离子或含有金属离子的化合物结合而形成络合物的物质。

45 绝缘层:涂于电极或挂具的某一部分,使该部位表面不导电的材料层。

46 润湿剂:能降低制件与溶液间界面张力,使制件表面易于被润湿的物质。

47 添加剂:在溶液中含有的能改进溶液电化学性能或改善质量的少量添加物。

48 缓冲剂:能够使溶液PH值在一定范围内维持基本恒定的物质。

49 移动阴极:采用机械装置使被镀制件与极杠一起作周期性往复运动的阴极。

50 不连续水膜:通常用于表面被污染所引起的不均匀润湿性,使表面上的水膜变得不连续。

51 孔隙率:单位面积上针孔的个数。

52 针孔:从镀层表面直至底层覆盖层或基体金属的微小孔道,它是由于阴极表面上某些点的电沉积过程受到障碍,使该处不能学积镀层,而周围的镀层却不断加厚所造成。

53 变色:由于腐蚀而引起的金属或镀层表面色泽的变化(如发暗,失色等)。

54 结合力:镀层与基体材料结合的强度。

可以采用使镀层与基体分离开所需的力来度量它
55 起皮:镀层成片状脱离基体材料的现象。

56 海棉状镀层:在电镀过程中形成的与基体材料结合不牢固的疏松多孔的沉积物。

57 烧焦镀层:在过高电流下形成的颜色黑暗、粗糙松散或质量不佳的沉积物,其中常含有氧化物或其他杂质。

58 麻点:在电镀和腐蚀中,于金属表面上形成的小坑或小孔。

59 镀层钎焊性:镀层表面被熔融焊料润湿的能力。

60 镀硬铬:是指在各种基体材料上镀较厚的铬层而言。

实际上其硬度并不比装饰
铬层硬,如镀层不光亮反而比装饰铬镀层软。

只因其镀层厚能发挥其硬度高、耐磨的特点,故称镀硬铬
电镀基本知识
一、名词定义:
1.1电镀:利用电解的方法使金属或合金沉积在工件表面,以形成均匀、致密、结合力良好的金属层的过程叫电镀。

1.2 镀液的分散能力:能使镀层金属在工件凸凹不平的表面上均匀沉积的能力,叫做镀液的分散能力。

换名话说,分散能力是指溶液所具有的使镀件表面镀层厚度均匀分布的能力,也叫均镀能力。

1.3镀液的覆盖能力:使镀件深凹处镀上镀层的能力叫覆盖能力,或叫深镀能力,是用来说明电镀溶液使镀层在工件表面完整分布的一个概念。

1.4镀液的电力线:电镀溶液中正负离子在外电场作用下定向移动的轨道,叫电力线。

1.5尖端效应:在工件或极板的边缘和尖端,往往聚集着较多的电力线,这种现象叫尖端效应或边缘效应。

1.6电流密度:在电镀生产中,常把工件表面单位面积内通过的电流叫电流密度,通常用安培/分米2作为度量单位
二.电镀流程:
2.1镀铜的基本作用:
(1)提供足够之电流负载能力;
(2)提供不同层线路间足够之电性导通;
(3)对零件提供足够稳定之附著(上锡)面;
(4)对SMOBC提供良好之外观。

2.2镀铜的细步流程:
ⅠCu流程:上料→酸浸(1)→酸浸(2)→镀铜→双水洗→抗氧化→水洗→下料→剥挂架→双水洗→上料
ⅡCu流程:上料→清洁剂→双水洗→微蚀→双水洗→酸浸→镀铜→双水洗→(以下是镀锡流程)
2.3镀铜相关设备的介绍:
(1)槽体:一般都使用工程塑胶槽,或包覆材料槽(Lined tank),但仍须注意应用之考虑。

a. 材质的匹配性(耐温、耐酸碱状况等)。

b. 机械结构:材料强度与补强设计,循环过滤之入/排口吸清理维护设计等等。

c. 阴、阳极间之距离空间(一般挂架镀铜最少6英寸以上)。

d. 预行Leaching之操作步骤与条件。

(2)温度控制与加热:镀槽之控制温度依添加特性/镀槽之性能需求而异。

一般而言操作温度与操作电流密度呈正向关系,但无论高温或低温操作,有机添加剂必定有分解问题。

一般而言,不容许任何局部区域达60℃以上。

在材质上,则须对耐腐蚀性进行了解,避免超出特性极限,对镀铜而言,石英及铁弗龙都是很适合的材料。
