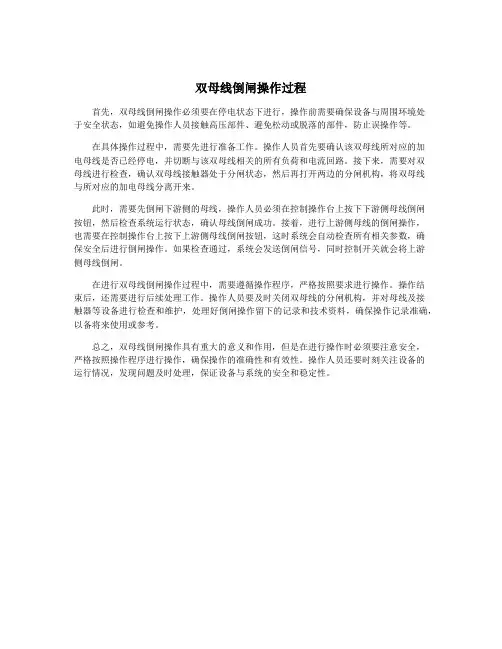

双母线倒闸操作过程

双母线倒闸操作过程
首先，双母线倒闸操作必须要在停电状态下进行，操作前需要确保设备与周围环境处
于安全状态，如避免操作人员接触高压部件、避免松动或脱落的部件，防止误操作等。

在具体操作过程中，需要先进行准备工作。

操作人员首先要确认该双母线所对应的加
电母线是否已经停电，并切断与该双母线相关的所有负荷和电流回路。

接下来，需要对双
母线进行检查，确认双母线接触器处于分闸状态，然后再打开两边的分闸机构，将双母线
与所对应的加电母线分离开来。

此时，需要先倒闸下游侧的母线，操作人员必须在控制操作台上按下下游侧母线倒闸
按钮，然后检查系统运行状态，确认母线倒闸成功。

接着，进行上游侧母线的倒闸操作，
也需要在控制操作台上按下上游侧母线倒闸按钮，这时系统会自动检查所有相关参数，确
保安全后进行倒闸操作。

如果检查通过，系统会发送倒闸信号，同时控制开关就会将上游
侧母线倒闸。

在进行双母线倒闸操作过程中，需要遵循操作程序，严格按照要求进行操作。

操作结
束后，还需要进行后续处理工作。

操作人员要及时关闭双母线的分闸机构，并对母线及接
触器等设备进行检查和维护，处理好倒闸操作留下的记录和技术资料，确保操作记录准确，以备将来使用或参考。

总之，双母线倒闸操作具有重大的意义和作用，但是在进行操作时必须要注意安全，
严格按照操作程序进行操作，确保操作的准确性和有效性。

操作人员还要时刻关注设备的
运行情况，发现问题及时处理，保证设备与系统的安全和稳定性。

母线倒闸操作基本原则

一、母线四种状态的规定
细则规定：母线检修状态是指接在母线上的所有开关、刀闸均断开，开关、刀闸操作电源断开，根据母线长度和有无感应电压等实际情况确定装设足够的接地线（或合上接地刀闸），应取下母线电压互感器低压侧熔丝或断开低压侧开关。
二、母线倒闸操作的基本原则
• 1、母线或旁路母线送电时，必须选择有速断保护的开关试送电。当充电母线或旁路母线故障跳闸时，应保证电网稳定，必要时先降低有关设备的潮流。只有经过充电证实母线或旁路母线无故障时方可用刀闸（500 千伏系统除外）操作带电。 • 2、现场在母线操作中应采用防止谐振的措施(谐振是由断路器均压电容与母线电磁式电压互感器在某些运行状态下产生的串联铁磁谐振过电压。这种过电压大多数在有空母线的变电所，当打开最后一条线路的断路器时发生 )。
PT反充电
• 正常情况下PT二次负载是计量表计的电压线圈和继电保护及自动装置的电压线圈，其阻抗很大，工作电流很小，相当于变压器空载运行。当PT二次回路向一次设备反充电时，二次负载要加上 PT(电压互感器)，相当于一个内阻极小的电压源，会产生极大的电流，将运行的另一组PT二次保险熔断，严重时，还会造成人身和设备损坏事故。
• • • • 220kV母线停复役得解决三大问题： 1、倒排 2、反充电 3、分裂压板
三、220kV母线停复役操作
• • • • • • • 220kV母线倒排的三大问题： 1、倒排的基本条件：母联开关、刀闸正常运行 2、等电位的实现：先投互联后拉母联控制电源 3、联变的倒排：一定要注意跳母分压板的切换
三、220kV母线停复役操作
• 1. 220kVⅠ段母线由运行改为检修 220kV三金Ⅰ路273开关、三玉Ⅰ路275开关、 #1联变220kV侧27A开关由接Ⅰ段母线倒至Ⅱ 段母线运行； 2. 220kVⅠ-Ⅱ母母联27M开关由运行转冷备用； 3. 220kVⅠ-Ⅲ母母分270开关由运行转冷备用； 4. 220kVⅠ段母线由热备用转检修； 5. 操作完毕，汇报省调 220kV母线停电操作.doc

10kV母线倒闸操作

1、操作任务一：10kVⅠ段母线由运行转冷备用1.拉开400V1号所用变进线41开关2.检查400V 1号所用变进线41开关电流表指示正确3.检查400VⅠ段母线电压表指示正确4.检查400V1号所用变进线41开关电气指示确在分位5.检查400V1号所用变进线41开关确已拉开6.合上400V1，2母线联络40开关7.检查400V1，2母线联络40开关电流表指示正确8.检查400VⅠ段母线电压表指示正确9.检查400V1，2母线联络40开关电气指示确在合位10.检查400V1，2母线联络40开关确已合好11.将400V1号所用变进线41小车开关由工作位置摇至试验位置12.检查400V1号所用变进线41小车开关确已摇至试验位置a)（上述为倒站用变）13.退出10kV分段014开关柜跳1号主变进线压板14.退出10kV分段014开关柜跳2#主变进线压板15.退出10kV分段014开关柜保护合闸压板16.投入10kV分段014开关柜闭锁备自投压板a)（上述为退备自投））17.拉开1号电容器001开关18.检查1号电容器001开关遥测指示正确19.检查1号电容器001开关遥信指示确在分位20.拉开隆井线003开关21.检查隆井线003开关遥测指示正确22.检查隆井线003开关遥信指示确在分位23.拉开隆研线004开关24.检查隆研线004开关遥测指示正确25.检查隆研线004开关遥信指示确在分位26.拉开隆秀C线006开关27.检查隆秀C线006开关遥测指示正确28.检查隆秀C线006开关遥信指示确在分位29.拉开1号站用变013开关30.检查1号站用变013开关遥测指示正确31.检查1号站用变013开关遥信指示确在分位32.退出1号主变压器保护1屏22LP低复合电压压板33.退出1号主变压器保护2屏22LP低复合电压压板34.检查1号主变10kV进线005开关遥测指示正确35.拉开1号主变10kV进线005开关36.检查1号主变10kV进线005开关遥信指示确在分位37.将1号主变测控屏1#主变10kV控制开关由远方位置切至就地位置38.检查10kVⅠ段母线电压遥测指示正确39.检查10kVⅠ段母线电压表指示正确40.检查1号电容器001开关确已拉开41.将1号电容器001开关操作方式开关由远方位置切至就地位置42.将1号电容器001小车开关由工作位置摇至试验位置43.检查1号电容器001小车开关确已摇至试验位置44.检查2#电容器002开关确在拉开位置45.将2#电容器002开关操作方式开关由远方位置切至就地位置46.将2#电容器002小车开关由工作位置摇至试验位置47.检查2#电容器002小车开关确已摇至试验位置48.检查隆井线003开关确已拉开49.将隆井线003开关操作方式开关由远方位置切至就地位置50.将隆井线003小车开关由工作位置摇至试验位置51.检查隆井线003小车开关确已摇至试验位置52.检查隆研线004开关确已拉开53.将隆研线004开关操作方式开关由远方位置切至就地位置54.将隆研线004小车开关由工作位置摇至试验位置55.检隆研线004小车开关确已摇至试验位置56.检查1号主变10kV进线005开关确已拉开57.将1号主变10kV进线005小车开关由工作位置摇至试验位置58.检1号主变10kV进线005小车开关确已摇至试验位置59.检查隆秀C线006开关确已拉开60.将隆秀C线006开关操作方式开关由远方位置切至就地位置61.将隆秀C线006小车开关由工作位置摇至试验位置62.检隆秀C线006小车开关确已摇至试验位置63.检查10kV备用#4出线008小车开关确在试验位置64.检查10kV备用#5出线009小车开关确在试验位置65.检查10kV备用#6出线010小车开关确在试验位置66.检查10kV备用#7出线011小车开关确在试验位置67.检查10kV备用#8出线012小车开关确在试验位置68.检查1号站用变013开关确已拉开69.将1号站用变013开关操作方式开关由远方位置切至就地位置70.将1号站用变013小车开关由工作位置摇至试验位置83．检查1号站用变013小车开关确已摇至试验位置84．检查10kV分段014开关确已拉开85．将10kV分段014开关操作方式开关由远方位置切至就地位置86．将10kV分段014小车开关由工作位置摇至试验位置87．检10kV分段014小车开关确已摇至试验位置88．将10kV分段隔离015小车由工作位置摇至试验位置89．检查10kV分段隔离015小车确已摇至试验位置90．拉开10kVⅠ段母线PT 007柜10kVⅠ段计量A相电压开关91．拉开10kVⅠ段母线PT 007柜10kVⅠ段计量B相电压开关92．拉开10kVⅠ段母线PT 007柜10kVⅠ段计量C相电压开关93．拉开10kVⅠ段母线PT 007柜10kVⅠ段保护A相电压开关94．拉开10kVⅠ段母线PT 007柜10kVⅠ段保护B相电压开关95．拉开10kVⅠ段母线PT 007柜10kVⅠ段保护C相电压开关96．将10kVⅠ段母线PT 007隔离小车由工作位置摇至试验位置97．检查10kVⅠ段母线PT 007隔离小车确已摇至试验位置操作任务二：10kVⅠ段母线由冷备用转运行1.将10kVⅠ段母线PT 007隔离小车由试验位置摇至工作位置2.检查10kVⅠ段母线PT 007隔离小车确已摇至工作位置3.拉开10kVⅠ段母线PT 007柜10kVⅠ段计量A相电压开关4.拉开10kVⅠ段母线PT 007柜10kVⅠ段计量B相电压开关5.拉开10kVⅠ段母线PT 007柜10kVⅠ段计量C相电压开关6.拉开10kVⅠ段母线PT 007柜10kVⅠ段保护A相电压开关7.拉开10kVⅠ段母线PT 007柜10kVⅠ段保护B相电压开关8.拉开10kVⅠ段母线PT 007柜10kVⅠ段保护C相电压开关9.检查1号主变压器保护投入正确10.检查1号主变测控屏1#主变10kV控制开关在就地位置11.检查1号主变10kV进线005开关确在拉开位置12.将1号主变10kV进线005小车开关由试验位置摇至工作位置13.检查1号主变10kV进线005小车开关确已摇至工作位置14.将1号主变测控屏1#主变10kV控制开关由就地位置切至远方位置15.合上1号主变10kV进线005开关16.检查1号主变10kV进线005开关遥测指示正确17.检查1号主变10kV进线005开关遥信指示确在合位18.检查10kVⅠ段母线电压遥测指示正确19.检查10kVⅠ段母线电压表指示正确20.检查1号主变10kV进线005开关确已合好21.投入1号主变压器保护1屏22LP低复合电压压板22.投入1号主变压器保护2屏22LP低复合电压压板23.检查1号电容器001开关确在拉开位置24.检查1号电容器001开关操作方式开关在就地位置25.将1号电容器001小车开关由试验位置摇至工作位置26.检查1号电容器001小车开关确已摇至工作位置27.将1号电容器001开关操作方式开关由就地位置切至远方位置28.检查2号电容器002开关确在拉开位置29.检查2号电容器002开关操作方式开关在就地位置30.将2号电容器002小车开关由试验位置摇至工作位置31.检查2号电容器002小车开关确已摇至工作位置32.将2号电容器002开关操作方式开关由就地位置切至远方位置33.检查隆井线003开关确在拉开位置34.检查隆井线003开关操作方式开关在就地位置35.将隆井线003小车开关由试验位置摇至工作位置36.检查隆井线003小车开关确已摇至工作位置37.将隆井线003开关操作方式开关由就地位置切至远方位置38.检查隆研线004开关确在拉开位置39.检查隆研线004开关操作方式开关在就地位置40.将隆研线004小车开关由试验位置摇至工作位置41.检查隆研线004小车开关确已摇至工作位置42.将隆研线004开关操作方式开关由就地位置切至远方位置43.检查隆秀C线006开关确在拉开位置44.检查隆秀C线006开关操作方式开关在就地位置45.将隆秀C线006小车开关由试验位置摇至工作位置46.检查隆秀C线006小车开关确已摇至工作位置47.将隆秀C线006开关操作方式开关由就地位置切至远方位置48.检查1号站用变013开关确在拉开位置49.检查1号站用变013开关操作方式开关在就地位置50.将1号站用变013小车开关由试验位置摇至工作位置51.检查1号站用变013小车开关确已摇至工作位置52.将1号站用变013开关操作方式开关由就地位置切至远方位置53.合上隆井线003开关54.检查隆研线003开关遥测指示正确55.检查隆研线003开关遥信指示确在合位56.检查隆研线003开关确已合好57.合上隆研线004开关58.检查隆研线004开关遥测指示正确59.检查隆研线004开关遥信指示确在合位60.检查隆研线004开关确已合好61.合上隆秀C线006开关62.检查隆秀C线006开关遥测指示正确63.检查隆秀C线006开关遥信指示确在合位64.检查隆秀C线006开关确已合好65.检查10kV分段014开关确在拉开位置66.检查10kV分段014开关操作方式开关在就地位置67.将10kV分段隔离015小车由试验位置摇至工作位置68.检查10kV分段隔离015小车确已摇至工作位置69.将10kV分段014小车开关由试验位置摇至工作位置70.检10kV分段014小车开关确已摇至工作位置71.将10kV分段014开关操作方式开关由就地位置切至远方位置72.退出10kV分段014开关柜闭锁备自投压板73.（检查10kV备自投装置充电正常）74.投入10kV分段014开关柜跳1#主变进线压板75.投入10kV分段014开关柜跳2#主变进线压板76.投入10kV分段014开关柜保护合闸压板77.合上1号站用变013开关78.检查1号站用变013开关遥测指示正确79.检查1号站用变013开关遥信指示确在合位80.检查1号站用变013开关确已合好81.检查1号站用变充电良好（仿真软件上不做要求）82.检查400V1号所用变进线41开关电气指示在分位83.检查400V1号所用变进线41开关确在拉开位置84.将400V1号所用变进线41小车开关由试验位置摇至工作位置85.检查400V1号所用变进线41小车开关确已摇至工作位置86.拉开400V1，2母线联络40开关87.检查400V1，2母线联络40开关电流表指示正确88.检查400VⅠ段母线电压表指示正确89.检查400V1，2母线联络40开关电气指示确在分位90.检查400V1，2母线联络40开关确已拉开91.合上400V1号所用变进线41开关92.检查400V 1号所用变进线41开关电流表指示正确93.检查400VⅠ段母线电压表指示正确94.检查400V1号所用变进线41开关电气指示确在合位95.检查400V1号所用变进线41开关确已合好（1号电容器001开关视电压情况）。

倒闸操作(110kV及以下)

倒闸操作目录C o n t e n t s 01倒闸操作的目的02接线方式介绍03一些特殊设备的操作04存在问题01倒闸操作的目的倒闸操作设备检修事故、异常(缺陷)处理系统方式调整操作任务公司生产计划安排的停电工作调度下达的临时操作指令运维班班站长下达的操作指令现场操作依据操作票逐条执行禁止跳相漏项规范操作禁止解锁操作操作票及记录根据停电计划或操作指令编制应规范填写填写纸质记录或PMS系统记录检查及总结操作结束后检查系统方式与调控中心进行核对总结操作过程中的问题注意事项02接线方式介绍单母或双母接线方式3/2接线方式特殊接线3/2接线方式单母接线方式单母分段接线方式1、110kV 单母线分段带分段断路器的接线，在停母线时应先停变压器、再停线路，最后停分段断路器。

送电时顺序相反2、35kV、10kV 单母线分段带分段断路器的接线，在停母线时应先停分段断路器、再停出线线路、最后变压器。

送电时顺序相反。

3、单母分段无分段断路器的接线，母线分段隔离开关在两段母线上所有元件均停运后方可拉开。

母线送电时，应先合上母线分段隔离开关。

单母分段接线方式（内桥）优点：出线的切除和投入比较方便，运行灵活性好，还可采用备用电源自投装置；缺点：变压器检修或故障时，要停掉一路电源和桥断路器，并且把变压器侧隔离开关拉开，然后再根据需要投入线路断路器，步骤较多，继电保护装置也较复杂。

停送主变操作：内桥接线变压器停送电时，拉合变压器隔离开关前应检查相关两个断路器确在断开位置。

单母分段接线方式（外桥）优点：变压器在检修时，操作较为简便，继电保护回路也较为简单。

缺点：主变压器断路器的电气设备发生故障时，将造成系统大面积停电；此外，线路倒电源操作时，需先停变压器，对电力系统而言，运行的灵活性差。

线路操作：外桥接线方式的变电站线路停送电时，拉合线路隔离开关前应检查相关两个断路器确在断开位置。

双母接线方式1、母线倒闸操作前，应考虑对母差保护的影响和二次回路相应的切换，各组母线电源与负荷分布是否合理，应避免在母差保护退出的情况下进行母线倒闸操作。

单母线倒闸操作

39 退出35KV黄磨线“闭锁重合闸软压板”
40 退出35KV黄司II回“闭锁重合闸软压模拟操作
对上述任务进行上机模拟操作
归纳总结
母线停、送电的操作顺序
倒母线操作时对母联断路器的要求
电压互感器的配合
作业
编写倒闸操作票 1、 35KVⅠ母由运行转检修 2、 35KVⅠ母由检修转运行
操作顺序
断Ⅰ母地刀投Ⅰ母电压互感器投“中压母冲保护投退’ 合1＃主变中压311断路器合305断路器合307断路器
退“中压母冲保护投退’
合310断路器合303断路器
投重合闸
操作任务：35KVI母由检修转运行 1 断开35KVI母3519接地刀闸检查35KVI母3519接地刀闸在断开位置
操作任务：35KVI母由检修转运行 11 合上1#主变35KV侧311断路器 12 检查1#主变35KV侧311断路器在合上位置 13 检查35KVI母三相电压正常 14 退出“中压母充保护投退” 15 合上35KV母线分段3102隔离开关 16 检查35KV母线分段3102隔离开关在合上位置
17 合上35KV母线分段3101隔离开关
谢谢!
18 检查35KV母线分段3101隔离开关在合上位置 19 合上35KV母线分段310断路器 20 检查35KV母线分段310断路器在合上位置
操作任务：35KVI母由检修转运行 21 合上35KV黄磨线3031隔离开关 22 检查35KV黄磨线3031隔离开关在合上位置 23 合上35KV黄磨线3033隔离开关 24 检查35KV黄磨线3033隔离开关在合上位置 25 合上35KV黄司I回3051隔离开关 26 检查35KV黄司I回3051隔离开关在合上位置 27 合上35KV黄司I回3053隔离开关 28 检查35KV黄司I回3053隔离开关在合上位置 29 合上35KV黄司II回3071隔离开关 30 检查35KV黄司II回3071隔离开关在合上位置 31 合上35KV黄司II回3073隔离开关

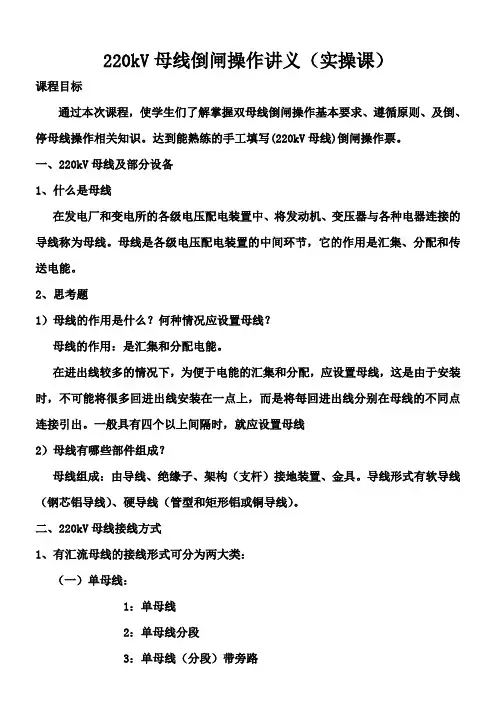

220kV母线倒闸操作讲义(实操课)

220kV母线倒闸操作讲义（实操课）课程目标通过本次课程，使学生们了解掌握双母线倒闸操作基本要求、遵循原则、及倒、停母线操作相关知识。

达到能熟练的手工填写(220kV母线)倒闸操作票。

一、220kV母线及部分设备1、什么是母线在发电厂和变电所的各级电压配电装置中、将发动机、变压器与各种电器连接的导线称为母线。

母线是各级电压配电装置的中间环节，它的作用是汇集、分配和传送电能。

2、思考题1）母线的作用是什么？何种情况应设置母线？母线的作用：是汇集和分配电能。

在进出线较多的情况下，为便于电能的汇集和分配，应设置母线，这是由于安装时，不可能将很多回进出线安装在一点上，而是将每回进出线分别在母线的不同点连接引出。

一般具有四个以上间隔时，就应设置母线2）母线有哪些部件组成？母线组成：由导线、绝缘子、架构（支杆）接地装置、金具。

导线形式有软导线（钢芯铝导线）、硬导线（管型和矩形铝或铜导线）。

二、220kV母线接线方式1、有汇流母线的接线形式可分为两大类：（一）单母线：1：单母线2：单母线分段（二）双母线：1：双母线2：双母线分段（单分段双分段）3：双母线（分段）带旁路4：3/2断路器接线5：变压器-母线组接线2、双母线3、双母线接线特点有两组母线（Ⅰ、Ⅱ）。

每一个电源回路和出线回路均通过一台断路器和两台隔离开关分别接到两组母线上。

两组母线通过一台母联断路器相连。

1）双母线接线优点供电可靠性大，轮流检修母线时，不必中断对用户的供电；检修任何一条母线的隔离开关时，只需将隔离开关所属的线路停电，其余线路可以不停电；当一条母线发生故障时，可以用另一条母线迅速恢复供电，缩小线路停电范围；线路断路器进行操作；运行方式灵活；另外还具有调度、扩建、检修方便的优点2）双母线接线缺点接线比较复杂，倒闸操作时容易发生误操作；母线隔离开关较多，配电装置的结构复杂，故经济性较差；当母线故障时，须短时切除较多的电源和线路；三、母线倒闸操作的相关知识1、操作术语定义1）倒闸操作：是指将电气设备由一种状态转换成另一种状态的所有动作，包括一次系统运行方式变更，继电保护定值调整，装置的启停用，二次回路切换，自动装置投切、试验等所进行的操作执行过程的总称。

220kV母线倒闸操作

【容弗知道】详谈220kV母线倒闸操作作者：永一国网省电力公司检修分公司母线的定义母线是发电厂和变电站重要组成部分之一。

母线又称汇流排，是汇集电能及分配电能的重要设备。

母线的接线方式母线的接线方式种类很多，应根据发电厂或变电站在电力系统中的地位、母线的工作电压、连接元件的数量及其它条件，选择最适宜的接线方式。

(1) 单母线接线(2) 单母线分段接线(3) 双母线接线(4) 双母线分段接线(5) 单母线或双母线带旁路接线(6) 3/2接线母线I段母线。

切11段母线资料.母线保护配置（1） 220kV母线保护功能一般包括母线差动保护（母差保护）、母联相关的保护（母联失灵保护、母联死区保护、母联过流保护、母联充电保护等)、断路器失灵保护。

(2) 对重要的220kV及以上电压等级的母线都应当实现双重化，配置两套母线保护。

某站220kV母线配置两套母差保护RCS-915和WMH-800A。

刀闸位置根据系统运行方式的需要，双母线上各连接元件需要经常在两条母线上进行切换。

母线运行方式发生变化时，对于大差没有影响，但对于小差会产生很大影响，决定了该支路电流计入哪段母线的小差电流计算。

在微机母差保护装置中，将隔离开关的辅助接点作为开入量接到保护装置，利用隔离开关的辅助接点来识别母线的运行方式。

故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区故障判断元件。

差动保护根据母线上各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。

当双母线按单母线方式运行，不需要进行故障母线的选择时可投入“母线互联”压板；当母线在倒闸操作过程中两条母线经刀闸跨接，则装置自动识别为单母线运行。

这两种情况都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。

“母线互联”方式保护装置在母线互联方式下，小差比率差动元件自动退出，不进行故障母线的选择，一旦发生故障同时切除两段母线。

复习教案_倒闸操作_110、220kV母线200910

倒母线的方法：热倒、冷倒
热倒母线操作（先合后拉）是指母联断路器在运行状态下，采用等电位操作原则，先合一组母线侧隔离开关，再拉另一组母线侧隔离开关，保证在不停电的情况下实现倒母线。正常倒闸操作一般采用热倒母线方法。
冷倒母线操作（先拉后合）是指各要操作出线断路器在热备用情况下，先拉一组母线侧隔离开关，再合另一组母线侧隔离开关。当母联开关在分位时，常使用此种方法，一般用于事故处理中。
（操作演示）
倒母线前应先投入母差保护“投单母”（或母线互联）压板、拉开母联开关控制电源
倒母线前必须检查两条母线确在并列运行状态，这是实现等电位操作倒母线必备的重要安全技术措施。
另外，应投入母差保护手动互联压板或单母线压板（若母线配两套母差保护，则两套母差的互联压板均应投入）。还要拉开母联断路器的操作电源，使母联开关成为“死”开关，Ⅰ、Ⅱ母线强制成为一条母线，保证倒母线操作过程中母线隔离开关等电位和防止母联断路器在倒母线过程中自动跳闸而引起带负荷拉、合刀闸。倒闸操作结束后，再合上母联断路器的操作电源，退出母差保护屏上的手动互联压板或单母线压板。
如果母联断路器在倒母线过程中自动跳闸，则Ⅰ、Ⅱ母线分列（不等电位），倒闸操作时将引起带负荷拉、合隔离开关。
拉开母联断路器的操作电源后，母联开关成为“死”开关，Ⅰ、Ⅱ 母线成为“一条母线”。
此时，当任一母线发生故障时，母联开关不能跳闸（母联失灵）。因此，必须先投入母差保护手动互联压板或单母线压板，然后再拉开母联断路器操作电源。当母差保护动作时，无选择的跳开两条母线上的所有开关。
•
7、最具挑战性的挑战莫过于提升自我。。20 20年12 月上午 6时4分 20.12.1 306:04 December 13, 2020

倒闸操作

第一节基本接线的倒闸操作一、单母线（分段）接线的倒闸操作（一）单母线（分段）接线倒闸操作原则单母线（分段）接线方式操作比较简单。

我们可以把母线系统的操作分解成几个单一操作，线路、主变压器、母线及分段开关可以各写一张操作票，把复杂的操作进行分解，达到化繁为简的目的。

（1）停送电操作顺序：停电时先停线路，再停主变压器，最后停分段开关。

送电时操作顺序与此相反。

（2）拉分段开关两侧刀闸时，应先拉停电母线侧的刀闸，后拉带电母线侧刀闸，送电时操作顺序与此相反。

（3）停电时母线所接电压互感器的操作应在拉开分段开关后进行，送电时与此相反，尽量不带电操作。

对于可能产生谐振的采用不同时操作的方法，停电时先停电压互感器，送电时后送电压互感器。

（4）线路接地线按调度令装设，所内接地线自行装设。

（5）分段开关检修时两段母线不能并列运行，当两母线接有双回线并配有双回线保护时，应停用该保护。

（6）给空母线充电尽量要用分段和主变开关进行，配有快速保护的要投入该保护。

（二）单母线（分段）接线倒闸操作的步骤1.某段母线停、送电的操作步骤（1）某段母线由运行转检修的操作步骤1) 拉开该母线电容器开关。

2）拉开该母线线路开关。

3）拉开该母线主变压器母线开关。

4）拉开母线分段开关。

5）按顺序拉开该母线电压互感器一、二次刀闸和保险。

6) 按顺序拉开该母线厂（所）用变一、二次刀闸和保险。

7) 按顺序拉开该母线各出线开关两侧刀闸。

8）布置安全措施。

（2）某段母线由检修转运行的操作步骤1）拆除安全措施。

2）按顺序合上该母线各出线开关两侧刀闸。

3）按顺序合上该母线电压互感器一、二次刀闸和保险。

4）合上母线分段开关。

5）合上主变压器母线开关。

6）按顺序合上该母线各出线开关两侧刀闸。

7）合上各出线开关。

8) 按顺序合上该母线厂（所）用变一、二次刀闸和保险。

2．分段开关停、送电的操作步骤（1）分段开关由运行转检修的操作步骤1) 拉开分段开关。

2) 拉开分段开关两侧刀闸。

变电运行中母线倒闸操作及其注意事项

变电运行中母线倒闸操作及其注意事项摘要：母线倒闸是变电运行的重要环节，其操作质量将对变电运行安全产生决定性的影响。

然而在以往的变电运行中，由于运维管理工作的不到位，难以及时发现母线倒闸的操作不当问题，给变电运行埋下了重大的安全隐患，我国电力事业的发展因而受到了极大的阻碍。

本文将对变电运行中母线倒闸操作的注意事项和常见危险点加以探讨和分析，并提出相应的解决措施，以期全面提高母线倒闸操作质量，从而确保变电运行的安全性与稳定性。

关键词：变电运行；母线倒闸操作；注意事项；措施引言随着我国用电户和用电量的持续增长，给供电系统的运行带来了沉重的压力，如何保证供电的安全性和稳定性一直是广大电力企业积极探索和研究的重要课题。

母线倒闸作为变电运行的重要组成部分，其操作有着标准化的流程，唯有严格按照流程进行操作，才能避免电力安全事故的发生。

但是在实际的操作过程中，经常会因为工作人员个人素质和技术水平的不足而引发这样或那样的危险，使得变电站蒙受了不可估量的经济损失。

对此，必须加强变电站的运维管理，确保各项管理举措能够落到实处，从而为变电站的长远健康发展提供可靠的保障。

一、倒闸操作过程中的注意事项当开关在合闸的位置时，在压板进行投入之前要通过高内阻电压表来对两侧的电位进行测量，尤其是跳闸出口压板和其他运行设备相关的压板，当出口压板的两侧都有电位的时候，并且压板的下端为正极电位、上端为负极电位，这时，如果将压板进行投入，那么开关就会自动跳闸。

这时，应该检查装置的上下端跳闸灯是不是处于照明状态，要保证不能熄灭，否则就可能证明跳闸出口的接口出现了问题。

如果压板两侧没有电位，那么就应该对开关进行检查，看开关是否出现跳闸状况。

在出口压板两端的电压没有出现相克的状况，才可以进行正常的压板工序。

二、母线倒闸的操作时的危险点在倒闸的操作的过程中，母线倒闸是一个十分重要的环节，在时行实际的操作时，要进行充分的操作前准备，操作时必须严格按按照操作规程来进行，这是有效避免母线倒闸的操作危险发生的方法。

母线倒闸操作注意事项

母线倒闸操作注意事项
1. 嘿，你可别小瞧了母线倒闸操作啊！就像搭积木一样，一步错步步错！比如螺丝没拧紧，那可不得了啊！一定要严格按照操作流程来，不能有丝毫马虎呀，不然出了问题咋办？
2. 记住哦，操作前一定要把准备工作做足！这就好比战士上战场前要检查装备一样。

你想想，如果枪都没准备好，怎么打仗呢？同理，母线倒闸操作要是准备不充分，不就麻烦大啦！
3. 操作的时候要细心再细心呀，可别像个冒失鬼一样！就像走钢丝，容不得一点差错。

要是不小心弄错了一个步骤，那可真会让人惊出一身冷汗呀，你说是不是？
4. 一定要注意安全啊！这可不是开玩笑的事。

母线倒闸操作就像拆炸弹，稍有不慎后果不堪设想。

所以，保护好自己是最重要的，别让危险有可乘之机啊！
5. 跟其他人的配合也很关键呀！这可不是一个人的战斗。

就像打篮球，团队协作才能赢。

母线倒闸操作也是一样，大家齐心协力才能顺利完成呀！
6. 时刻保持警惕呀！绝对不能放松。

母线倒闸操作就像在悬崖边走，稍微走神可能就掉下去啦。

要一直紧绷着神经，直到操作圆满完成，明白了吗？
我的观点结论就是：母线倒闸操作必须高度重视，严格按照要求来，注意细节和安全，加强配合与协作，一刻也不能松懈，这样才能确保操作的成功和安全。

单母线倒闸操作

10 拉开35KV黄磨线3033隔离开关
A
6
操作任务：35KVI母由运行转检修
1 检查35KV黄磨线3033隔离开关在拉 1 开位置
1 拉开35KV黄磨线3031隔离开关
2
1 检查35KV黄磨线3031隔离开关在拉 3 开位置
1 拉开35KV黄司I回3053隔离开关
4
1 检查35KV黄司I回3053隔离开关在 5 拉开位置
3
3 检查35KV母线分段3101隔离开关在 4 断开位置
3 拉开35KV母线分段3102隔离开关
5
3 检查35KV母线分段3102隔离开关在 6 断开位置
3 在35KVI母3514隔离开关靠母线侧
7 三相验明确无电压
A
9
模拟操作
对上述任务进行上机模拟操作
A
10
任务二
编写“35KVⅠ 母由检修转运行”
4
2 检查1#主变35KV侧3113隔离开关在 5 断开位置
2 拉开1#主变35KV侧3111隔离开关
6
2 检查1#主变35KV侧3111隔离开关在
7 断开位置
A
8
操作任务：35KVI母由运行转检修
3 断开35KV母线分段310断路器
1
3 检查35KV母线分段310断路器在断 2 开位置
3 拉开35KV母线分段3101隔离开关
由变压器中压侧311断路器充电。
A
12
操作顺序
断Ⅰ母地刀
投Ⅰ母电压互感器
投“中压母冲保护投退’
退“中压母冲保护投退’
合1＃主变中压311断路器
合310断路器
合303断路器
投重合闸

《电气运行技术与管理》5-4母线倒闸操作

保护压板的切换。
母差保护的选择性
母差保护的选择性
母差保护的选择性
5－4 母线倒闸操作
一、母线倒闸操作的一般原则（5）母联断路器因故不能使用，必须用母线隔离开关拉、合空载母线时，应先将该母线电压互感器二次侧断开（取下熔断器或断开自动开关)，防止运行母线的电压互感器熔断器熔断或自动开关跳闸。
5－4 母线倒闸操作
四、倒母线时隔离开关操作方法原因：
（4）母线隔离开关的辅助触点上接有该回路保护的二次电压及位置指示器。按第一种操作方法，合备用母线隔离开关后，万一辅助触点未转换，就拉工作母线隔离开关，将引起保护回路失去电压或保护产生误动。按第二种操作方法，合上全部“备用”，检査一、二次 (辅助触点）均正常，母线隔离开关位置指示器已切换，再拉“工作”，保护回路电压的可靠性容易得到保证。
(视当时系统电压及潮流而定)。此时合第一组母线隔离开关或
拉最后一组母线隔离开关，在母联断路器断开的情况下，母线拉不开，引起母线短路。
隔离开关往往因合／拉环路电流较大，开断环路电压差ΔU较髙，
5－4 母线倒闸操作
三、倒母线操作时母线隔离开关的合拉顺序现场中母联断路器安装在母线全长约为1/2处，从图5-7可以看出，离母联断路器愈近，电压差愈小，应依次先合靠母联断路器最近的母线隔离开关；拉闸的顺序则与其相反。
11.退出停电母线上的TV
12. 对已停电母线验电后，投母线地刀；
13.布置安全措施；
A
母线停电操作注意事项
1.母线停电前，母差保护应投入，且投入母线互连压板； 2.母联断路器QFc应确保合好，
且取下其操作保险，确保QS在
等电位下操作； 3.切换QS时一定要按“先合后拉”的原则进行；合QS时，应先从靠近QFc处开始，断QS时，应从离QFc最远处开始; 4.断QFc前，应检查待停电母线的负荷已全部转移; 5.断QFc前，退出母线互连压板，恢复母差保护正常运行。 6.停运TV应先断开其二次侧负荷，后断开一次侧刀闸,并在验电后投入TV地刀。

双母线倒闸操作过程-

双母线倒闸操作过程
WB1
QFc
WB2
L1 L2
L3 L4 L5 L6 L7 L8
双母线接线
WB1
QFc
WB2
L1 L2 L3 L4 L5 L6 L7 L8
正常运行方式
WB1
QFc
WB2
L1 L2 L3 L4 L5 L6 L7 L8
倒母线操作
将待停电母线负荷L1、L3、 L5.L7倒至另一母线上
确保二次
R母差保护的选择性 NhomakorabeaWB1
QFc
WB2
L1 L2 L3 L4 L5 L6 L7 L8
WB1短路故障
WB1
QFc
WB2
L1 L2 L3 L4 L5 L6 L7 L8
母线保护有选择动作
WB1
QFc
WB2
L1 L2 L3 L4 L5 L6 L7 L8
正常运行方式
WB1
QFc
WB2
L1 L2 L3 L4 L5 L6 L7 L8
WB1
QFc
WB2
L1 L2 L3 L4 L5 L6 L7 L8
倒母线操作
将待停电母线负荷L1、L3、 L5.L7倒至另一母线上
WB1
QFc
WB2
L1 L2 L3 L4 L5 L6 L7 L8
倒母线操作
将待停电母线负荷L1、L3、 L5.L7倒至另一母线上
大家有疑问的, 可以询问和交流
（若待停电母线分段QF已合上, 则在倒母线前将分 3, 合上待停电母线所联各线路的另一QS（使各线路
母线联通）； 4, 断开待停电母线与各线路相联的QS; 5, 检查待检修母线负荷已全部转移, QFc电流为零； 6, 退两母线互连压板；

双母线倒闸操作的原则及危险点的预控措施
