自适应波束形成及算法
lms波束形成算法

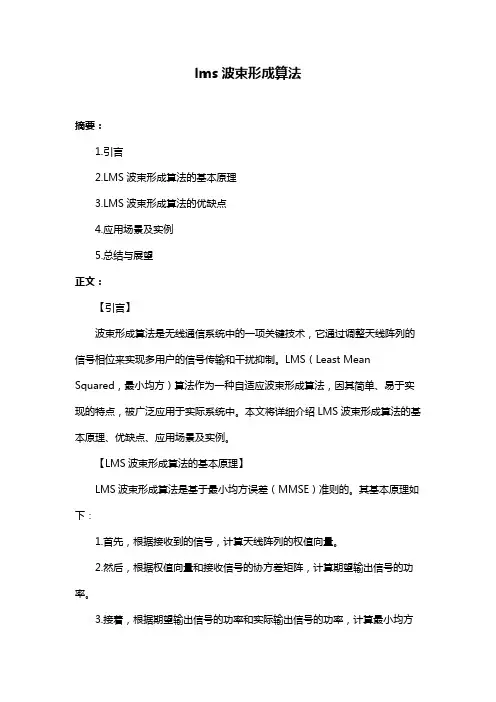

lms波束形成算法摘要:1.引言2.LMS波束形成算法的基本原理3.LMS波束形成算法的优缺点4.应用场景及实例5.总结与展望正文:【引言】波束形成算法是无线通信系统中的一项关键技术,它通过调整天线阵列的信号相位来实现多用户的信号传输和干扰抑制。
LMS(Least Mean Squared,最小均方)算法作为一种自适应波束形成算法,因其简单、易于实现的特点,被广泛应用于实际系统中。
本文将详细介绍LMS波束形成算法的基本原理、优缺点、应用场景及实例。
【LMS波束形成算法的基本原理】LMS波束形成算法是基于最小均方误差(MMSE)准则的。
其基本原理如下:1.首先,根据接收到的信号,计算天线阵列的权值向量。
2.然后,根据权值向量和接收信号的协方差矩阵,计算期望输出信号的功率。
3.接着,根据期望输出信号的功率和实际输出信号的功率,计算最小均方误差。
4.最后,根据最小均方误差,不断更新天线阵列的权值向量,使实际输出信号更接近期望输出信号。
【LMS波束形成算法的优缺点】1.优点:- 结构简单,计算量小,易于实现;- 对阵列噪声和快拍噪声具有较好的抗干扰性能;- 能够在线学习,适应信道环境的变化。
2.缺点:- 收敛速度较慢,对慢变信道不太适用;- 易受到初始权值的影响,可能导致收敛到局部最优解;- 在存在多个用户的情况下,性能可能会受到影响。
【应用场景及实例】LMS波束形成算法广泛应用于以下场景:1.无线通信系统:通过调整天线阵列的权值,实现多用户的信号传输和干扰抑制。
2.阵列信号处理:例如,在声呐系统中,对多个目标信号进行分辨和跟踪。
3.通信信号处理:如OFDM(正交频分复用)系统中,用于抑制子载波间的干扰。
以下是一个简单的实例:假设一个M×N的天线阵列,接收到的信号为N个用户的叠加信号,同时存在加性噪声。
通过LMS算法,我们可以自适应地调整天线阵列的权值,使得接收到的信号经过波束形成后,尽可能接近理想的用户信号。
MVDR自适应波束形成算法研究解读
MVDR自适应波束形成算法研究摘要波束形成技术和信号空间波数谱估计是自由空间信号阵列处理的两个主要研究方面。
MVDR是一种基于最大信干噪比(SINR)准则的自适应波束形成算法。
MVDR算法可以自适应的使阵列输出在期望方向上功率最小同时信干噪比最大。
将其应用于空间波数谱估计上可以在很大程度上提高分辨率和噪声抑制性能。
本文将在深入分析MVDR算法原理的基础上,通过计算机仿真和海上试验数据处理的结果,分析了MVDR算法在高分辨率空间波数谱估计应用中的性能。
同时通过比较对角加载前后的数据处理结果,分析对角加载对MVDR的改进效果。
关键词:波束形成;空间波数谱估计;MVDR;对角加载Study of MVDR Self-adapting Beam-forming AlgorismAbstractBeamforming technology and signal special beam-number spectral estimation are the two major researching emphasis in array signal processing. MVDR is a self-adapting algorism based on the maximal SINR principle. It can self-adaptingly make the array output reach maximum on the expected direction with the lowest SINR. Applying this algorism to special beam-number spectral estimation can to great extent increase the resolution and the inhibition capability. This paper makes a further analysis of MVDR algorism with the result of computer emulation and the processing of experimental data. Furthermore, this paper also shows the improvement of diagonal-loading technology to MVER algorism.Keywords: Beam-forming ;Spatial Wave-number spectral estimation;MVDR;Diagonal loading目录1.引言 (4)2.MVDR自适应波束形成算法原理 (4)2.1 MVDR权矢量 (4)2.2 协方差矩阵估计 (6)2.3 MVDR性能分析 (7)2.4 MVDR算法在空间波数谱估计中的应用 (8)仿真实验1 (8)仿真实验2 (9)应用实例1 (9)3.MVDR性能改善 (11)3.1 快拍数不足对MVDR算法的影响 (11)仿真实验3 (13)3.2 对角加载 (14)仿真实验4 (15)3.3∧xxR替代∧NNR的误差分析 (16)仿真实验5 (17)3.4 对角加载应用实例 (18)应用实例2 (18)总结 (21)参考文献 (22)一. 引言MVDR (Minimum Variance Distortionless Response )是Capon 于1967年提出的一种自适应的空间波数谱估计算法。
freebeam自适应波束合成技术
自适应波束合成技术概述
自适应波束合成技术(也称为自适应波束形成、自适应阵列处理)是一种信号处理技术,主要应用于雷达、声纳、无线通信和天线阵列等领域。
它允许天线阵列动态地调整其接收或发送波束的方向和形状,以优化信号接收质量、增强目标信号、抑制干扰和噪声。
技术原理
1.波束形成:波束形成是通过控制阵列中各个天线元件的相位和幅度来实现的。
通过
精确调整这些参数,可以构造出特定方向上增益较高的波束,同时在其他方向上抑制信号。
2.自适应算法:自适应波束合成技术依赖于算法来动态调整波束的特性。
这些算法根
据接收到的信号环境(包括期望信号和干扰信号)自动调整天线阵列的权重(即相位和幅度),以优化性能。
常见的自适应算法包括最小方差无畸变响应(MVDR)、最小均方误差(LMS)和自适应旁瓣消除器(ASC)等。
3.实现目标:主要目标包括增强特定方向上的信号接收(或发送)能力、抑制来自非
期望方向的干扰和噪声、改善信号与干扰加噪声比(SINR)等。
应用领域
•雷达系统:在雷达系统中,自适应波束合成技术可以用来增强目标信号,抑制敌方干扰和杂波,提高目标检测和跟踪的精度。
•无线通信:在无线通信领域,自适应波束形成技术可以提高通信链路的质量,增加系统的容量和覆盖范围,减少干扰。
•声纳系统:声纳系统中的自适应波束合成技术可以用于水下目标的定位和追踪,同时抑制背景噪声和反射干扰。
自适应波束形成算法

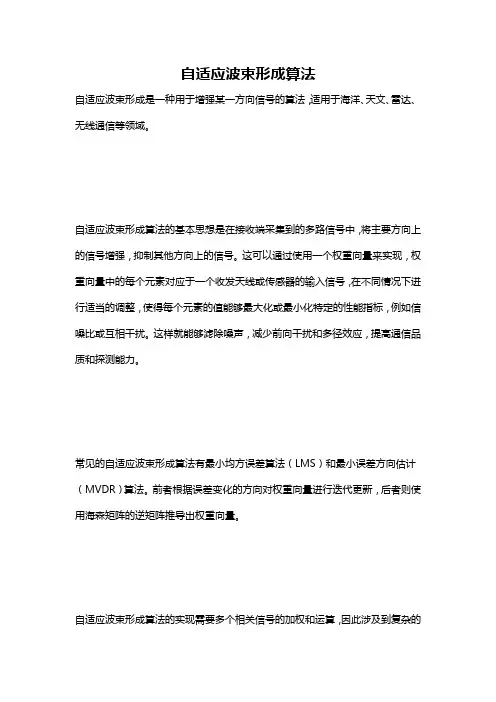

自适应波束形成算法
自适应波束形成是一种用于增强某一方向信号的算法,适用于海洋、天文、雷达、无线通信等领域。
自适应波束形成算法的基本思想是在接收端采集到的多路信号中,将主要方向上的信号增强,抑制其他方向上的信号。
这可以通过使用一个权重向量来实现,权重向量中的每个元素对应于一个收发天线或传感器的输入信号,在不同情况下进行适当的调整,使得每个元素的值能够最大化或最小化特定的性能指标,例如信噪比或互相干扰。
这样就能够滤除噪声,减少前向干扰和多径效应,提高通信品质和探测能力。
常见的自适应波束形成算法有最小均方误差算法(LMS)和最小误差方向估计(MVDR)算法。
前者根据误差变化的方向对权重向量进行迭代更新,后者则使用海森矩阵的逆矩阵推导出权重向量。
自适应波束形成算法的实现需要多个相关信号的加权和运算,因此涉及到复杂的
计算和存储要求,也需要对信号进行预处理和后处理。
此外,由于其具有计算量大,实时性要求高等特点,需要对不同系统进行优化,适配特定的应用场景。

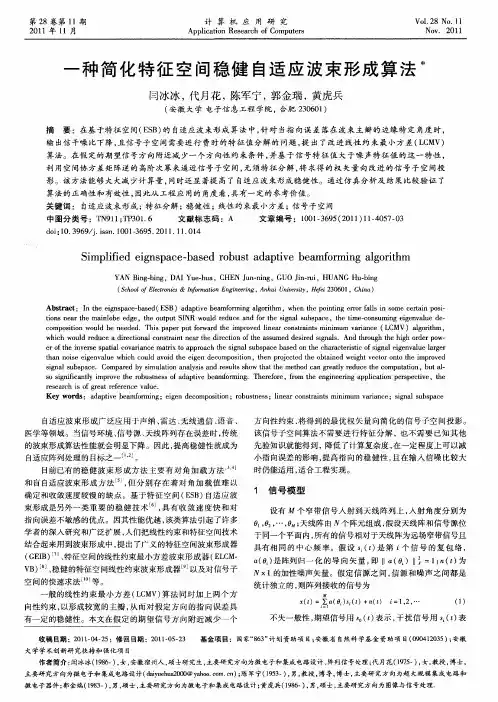

一种简化特征空间稳健自适应波束形成算法
( colfEet nc I omainE gnen A h iU i rt, fi 3 6 1 hn ) Sho l r i o c o s& n r t n ier g, n u nv sy He 0 0 ,C ia f o i ei e2
d i1 .9 9 jis.0 13 9 .0 1 1 . 1 o:0 3 6 /.sn 10 —6 5 2 1 . 10 4
Smp i e in p c — a e o u ta a tv e mfr n lo i m i l d eg s a e b s d r b s d pie b a o mig ag rt i f h
ta os ievlew i ol ao ee e eo oio , hnpoet eoti dw i t etr note m r e h nni e n a hc cu vi t i nd cmpsi te rjc dt ba e e h vco o t h po d e g u h d dh g tn e h n g i v
A s at ntee npc—ae ( S bt c:I i saebsd E B)aa teb a fr iga oi m, hntepit g r rali o e a oi r h g dpi emom n l rh w e oni r l smecr i p s v g t h n e o f sn tn —
闫冰冰 , 代月花 ,陈军 宁 , 郭金瑞 , 黄虎兵
( 徽 大学 电子信 息 工程 学院 , 安 合肥 200 ) 36 1
自适应波束形成

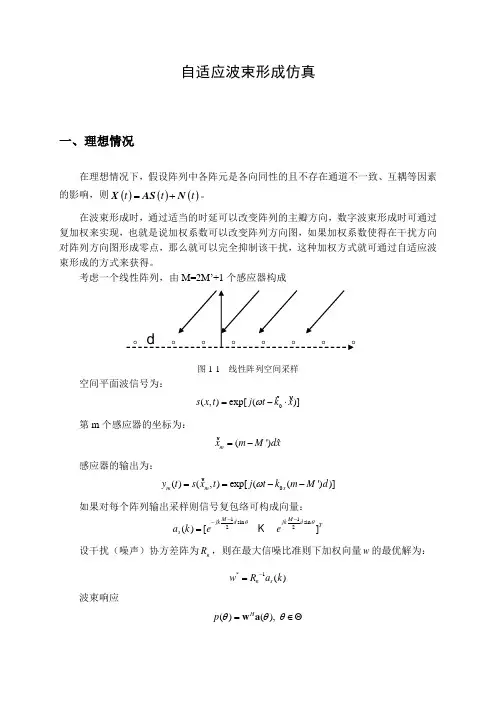

自适应波束形成仿真一、理想情况在理想情况下,假设阵列中各阵元是各向同性的且不存在通道不一致、互耦等因素的影响,则()()()t t t =+X AS N 。
在波束形成时,通过适当的时延可以改变阵列的主瓣方向,数字波束形成时可通过复加权来实现,也就是说加权系数可以改变阵列方向图,如果加权系数使得在干扰方向对阵列方向图形成零点,那么就可以完全抑制该干扰,这种加权方式就可通过自适应波束形成的方式来获得。
考虑一个线性阵列,由M=2M ’+1个感应器构成图1-1 线性阵列空间采样空间平面波信号为:0(,)exp[()]s x t j t k x ω=-⋅第m 个感应器的坐标为:ˆ(')m x m M dx=-感应器的输出为:0()(,)exp[(('))]m m x y t s x t j t k m M d ω==--如果对每个阵列输出采样则信号复包络可构成向量:11sin sin 22()[]M M jkd jkd T s a k eeθθ---=设干扰(噪声)协方差阵为n R ,则在最大信噪比准则下加权向量w 的最优解为:*1()n s w R a k -=波束响应()(),H p θθθ=∈Θw a。
d 。
。
。
。
。
。
。
1.改变信号、干扰方向条件:L=1; %采样数(快拍数)SNR=20; %信号的信噪比INR1=30; %干扰噪声比INR2=30; %干扰噪声比(1) 信号方向:0°干扰方向:20°,-20°权值W波束响应P(2) 信号方向:-10°干扰方向:-20°,30°权值W波束响应P(3) 信号方向:0°干扰方向:10°,20°权值W波束响应P干扰来自不同方向。
仿真可见自适应方法能抑制相应的干扰。
随干扰方位变化,零点位置也相应变化。
波束响应只与加权向量和响应向量有关,与该方向是否存在信号无关。
lms算法实现自适应波束成形的思路
lms算法实现自适应波束成形的思路下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!LMS算法实现自适应波束成形的思路1. 引言自适应波束成形是一种通过调整阵列天线的权重来实现信号增强或抑制的技术。
课件3:波束成形
开环算法
干扰对消方法
(直接求解方法)
正交投影方法
(一种直接求解方法,不存在收敛问题,可提供更 线性约束方法
快的暂态响应性能,但同时也受到处理精度和阵列
协方差矩阵求逆运算量的控制。事实上,开环算法
可以认为是实现自适应处理的最佳途径,目前被广
泛使用,但开环算法运算量较大)
•19
幅度加权、波束指向控制
和自适应处理的波束形成器
•21
三、自适应波束形成算法
MMSE方法
•22
三、自适应波束形成算法
LS方法
•23
三、自适应波束形成算法
MMSE方法和LS方法的核心问题:在对第q个用户进行波束形成时,需要在接收端使
用该用户的期望响应。为了提供这一期望响应,就必须周期性发送对发射机和接收
机二者皆为已知的训练序列。训练序列占用了通信系统宝贵的频谱资源,这是MMSE
a i B i
A
i
1
H
a R ,
i
A
x (t ) 。
步骤3:对斜投影后的信号进行空域匹配滤波,这样就实现了斜投影的波束形成,
即 sˆ (t ) a
i
i
H
y (t ) s (t ) a
i
i
H
E
a i B i
n(t )。
优点:可有效消除干扰,进而提高波束形成的鲁棒性,而且该算法在少快
是最早出现的阵列信号处理方法。在这种方法中,阵列输出选取一个适当的加
权向量以补偿各个阵元的传播延时,从而使在某一期望方向上阵列输出可以同
相叠加,进而使阵列在该方向上产生一个主瓣波束,而对其他方向上产生较小
自适应波束成形算法LMS、RLS、VSSLMS分解
传统的通信系统中,基站天线通常是全向天线,此时,基站在向某一个用户发射或接收信号时,不仅会造成发射功率的浪费,还会对处于英他方位的用户产生干扰。
然而,虽然阵列天线的方向图是全向的,但是通过一左技术对阵列的输出进行适当的加权后,可以使阵列天线对特定的一个或多个空间目标产生方向性波朿,即“波束成形”,且波束的方向性可控。
波束成形技术可以使发射和接收信号的波束指向所需要用户,提髙频谱利用率,降低干扰。
传统的波束成形算法通常是根据用户信号波达方向(DOA)的估计值构造阵列天线的加权向量,且用户信号DOA在一立时间内不发生改变。
然而,在移动通信系统中,用户的空间位置是时变的,此时,波束成形权向虽需要根据用户当前位置进行实时更新。
自适应波束成形算法可以满足上述要求。
本毕业设讣将对阵列信号处理中的波束成形技术进行研究,重点研究自适应波朿成形技术。
要求理解掌握波束成形的基本原理,掌握几种典型的自适应波朿成形算法,熟练使用MATLAB 仿真软件,并使用MATLAB仿貞•软件对所研究的算法进行仿真和分析,评估算法性能。
(一)波束成形:波束成形,源于自适应天线的一个概念。
接收端的信号处理,可以通过对多天线阵元接收到的各路信号进行加权合成,形成所需的理想信号。
从天线方向图(pattern)视角来看,这样做相当于形成了规迫指向上的波朿。
例如,将原来全方位的接收方向图转换成了有零点、有最大指向的波瓣方向图。
同样原理也适用用于发射端。
对天线阵元馈电进行幅度和相位调整,可形成所需形状的方向图。
波束成形技术属于阵列信号处理的主要问题:使阵列方向图的主瓣指向所需的方向。
在阵列信号处理的范畴内,波束形成就是从传感器阵列重构源信号。
虽然阵列天线的方向图是全方向的,但阵列的输岀经过加权求和后,却可以被调整到阵列接收的方向增益聚集在一个方向上,相当于形成了一个“波朿”。
波朿形成技术的基本思想是:通过将各阵元输出进行加权求和,在一时间内将天线阵列波朿“导向”到一个方向上,对期望信号得到最大输出功率的导向位置即给出波达方向估计。
第3章自适应波束形成及算法
第3章 自适应波束形成及算法(3.2 自适应波束形成的几种典型算法)3.2 自适应波束形成的几种典型算法自适应波束形成技术的核心内容就是自适应算法。
目前已提出很多著名算法,非盲的算法中主要是基于期望信号和基于DOA 的算法。
常见的基于期望信号的算法有最小均方误差(MMSE )算法、小均方(LMS )算法、递归最小二乘(RLS )算法,基于DOA 算法中的最小方差无畸变响应(MVDR )算法、特征子空间(ESB )算法等[9]。
3.2.1 基于期望信号的波束形成算法自适应算法中要有期望信号的信息,对于通信系统来讲,这个信息通常是通过发送训练序列来实现的。
根据获得的期望信号的信息,再利用MMSE 算法、LMS 算法等进行最优波束形成。
1.最小均方误差算法(MMSE ) 最小均方误差准则就是滤波器的输出信号与需要信号之差的均方值最小,求得最佳线性滤波器的参数,是一种应用最为广泛的最佳准则。
阵输入矢量为: 1()[(),,()]T M x n x n x n =(3-24)对需要信号()d n 进行估计,并取线性组合器的输出信号()y n 为需要信号()d n 的估计值ˆ()dn ,即 *ˆ()()()()H T d n y n w x n x n w === (3-25) 估计误差为:ˆ()()()()()H e n d n dn d n w x n =-=- (3-26)最小均方误差准则的性能函数为:2{|()|}E e t ξ= (3-27)式中{}E 表示取统计平均值。
最佳处理器问题归结为,使阵列输出()()T y n w X n =与参考信号()d t 的均方误差最小,即:2{|()|}MinE e t式(3-28)也就是求最佳权的最小均方准则。
由式(3-26)~(3-28)得:2*{|()|}{()()}E e t E e n e n ξ==2{|()|}2Re[]T H xd xx E d n w r w R w =-+ (3-29)其中,Re 表示取实部,并且:[()()]H xx R E x n x n = (3-30)为输入矢量()x n 的自相关矩阵。
自适应波束形成算法
自适应波束形成算法自适应波束形成算法是一种信号处理技术,用于增强特定方向的信号,同时抑制来自其他方向的干扰信号。
该算法广泛应用于雷达、通信、声纳等领域。
自适应波束形成算法基于波束形成原理,即通过控制阵列天线的相位和振幅来形成一个窄束宽度的波束,从而实现对特定方向信号的接收。
传统的波束形成方法需要预先确定信号传播路径和目标方向,而自适应波束形成算法则可以自动适应环境的变化和目标位置的移动,实现更加灵活和精确的信号处理。
自适应波束形成算法的核心是自适应滤波器。
该滤波器可以根据输入信号的特征和预设的目标方向,自适应地调整滤波器系数,使得输出信号在目标方向上增益最大,同时在其他方向上抑制干扰。
自适应滤波器的调整过程是一个迭代的过程,需要不断地更新滤波器系数,直到满足特定的收敛条件。
自适应波束形成算法的优点是具有较强的抗干扰能力和适应性。
在复杂的信号环境中,自适应波束形成算法可以通过自动调整滤波器系数来适应不同的干扰类型和强度,从而实现更加精确和可靠的信号处理。
此外,自适应波束形成算法还具有较好的方向分辨率和信噪比增益,可以有效地提高信号检测和识别的准确性。
然而,自适应波束形成算法也存在一些挑战和限制。
首先,该算法需要对输入信号进行复杂的处理和计算,需要较高的计算资源和算法实现能力。
其次,自适应波束形成算法对初始条件和环境变化较为敏感,需要进行较为复杂的参数设置和调整。
最后,自适应波束形成算法在处理非平稳信号和多目标信号时存在较大的局限性,需要结合其他信号处理技术进行综合应用。
自适应波束形成算法是一种重要的信号处理技术,具有广泛的应用前景和发展潜力。
在未来的研究中,需要进一步深入探索其优化和改进方法,以实现更加高效和可靠的信号处理。
稳健自适应波束形成算法(刘聪锋)第1-3章章-(1)
第4章 模约束稳健波束形成算法
图4.1-3 负加载对波束形成算法方向图的影响
第4章 模约束稳健波束形成算法
正加载对波束形成算法方向图的影响如图4.1-4所示。 当加
载电平在
内变化时, NCCB的方向图指向相应地
进行变化, 当加载电平为正时, 对应于NICCB, 从方向图
的指向可以看出, 正加载对波束形成算法的指向性能有一
第4章 模约束稳健波束形成算法
第4章 模约束稳健波束形成算法
4.1 基于模约束的稳健Capon波束形成算法 4.2 基于二次约束的稳健LCMP波束形成算法
第4章 模约束稳健波束形成算法
4.1 基于模约束的稳健Capon波束形成算 法
假设阵列由M个传感器组成, 则窄带自适应波束形成算
法的输出通常表示为
参数取最大值的方向图之外, 其它参数时的方向图变化也不 是很明显, 但是性能改善相当显著。 因为当模约束参数取最 大值时, 约束条件基本不起作用, 所以性能改善较差。
第4章 模约束稳健波束形成算法
图4.1-8 模约束参数变化时的NECCB方向图
第4章 模约束稳健波束形成算法
Capon波束形成算法的SNR相对于模约束参数的变化如图
第4章 模约束稳健波束形成算法
图4.1-2 Capon波束形成算法的方向图(2)
第4章 模约束稳健波束形成算法 2. 负加载对波束形成算法方向图的影响如图4.1-3所示。 当 加载电平在 [ ,0]内变化时, NCCB的方向图指向相应 地进行变化, 当加载电平为负时, 对应于NECCB, 从方向图 的指向可以看出, 负加载对波束形成算法的指向性能有一定 的改善, 但是只有在最优的NECCB时, 方向图的主瓣指向是 最优的。
自适应波束形成技术简介
自适应波束形成技术简介摘要:介绍了自适应波束抗干扰技术的发展历程,以及各种自适应波束形成算法的原理和特点,讨论了自适应波束抗干扰技术的应用情况,探讨了该技术在工程应用上面临的主要问题以及解决途径和方法。
1 引言随着电子干扰理论与技术的迅速发展,电子干扰对雷达构成了严重的威胁。
天线相当于空间滤波器,是雷达抗干扰的第一道防线,天线抗干扰技术主要有低副瓣和超低副瓣、副瓣匿影、自适应副瓣对消、自适应阵列系统、波束控制、天线覆盖和扫描控制等。
传统的雷达天线具有固定的波束方向,不能在抵消干扰的同时自动跟踪期望信号的来向,无法适应未来复杂电磁环境下工作的需要。
自适应阵列天线技术作为一个新的理念,是利用算法对天线的波束实现自适应的控制。
自适应阵列天线抗干扰就是在保证期望信号大增益接收的前提下,自适应地使天线的方向图零陷对准干扰的方向,从而抑制掉干扰或者降低干扰信号的强度。
最初,自适应阵列天线技术主要用于雷达、声纳、军事抗干扰通信等领域,完成空间滤波和定位等。
近年来,随着移动通信及现代数字信号处理技术的迅速发展,利用数字技术在基带形成天线波束成为可能。
天线系统的可靠性与灵活程度得到了大大的提高。
自适应阵列天线技术在雷达中有以下的应用潜力:(1)抗衰落,减少多径效应电波在传播过程中经过反射、折射及散射等多种途径到达接收端。
随着目标移动及环境变化,信号瞬时值及延迟失真变化非常迅速且不规则,造成信号多径衰落。
采用自适应阵列天线控制接收方向,天线自适应地在目标方向形成主波束,并对接收到的信号进行自适应加权处理,使有用接收信号的增益最大,其它方向的增益最小,从而减少信号衰落的影响。
(2)抗干扰能力强利用自适应阵列天线,借助有用信号和干扰信号在入射角度上的差异,选择恰当的合并权值,形成正确的天线接收模式,即:将主瓣对准有用信号,零陷和低增益副瓣对准主要的干扰信号,从而可更有效地抑制干扰。
其中零陷所带来的干扰消除叫做主动抑制,旁瓣对消干扰叫做被动抑制。
MVDR自适应波束形成算法研究
MVDR自适应波束形成算法研究摘要波束形成技术和信号空间波数谱估计是自由空间信号阵列处理的两个主要研究方面。
MVDR是一种基于最大信干噪比(SINR)准则的自适应波束形成算法。
MVDR算法可以自适应的使阵列输出在期望方向上功率最小同时信干噪比最大。
将其应用于空间波数谱估计上可以在很大程度上提高分辨率和噪声抑制性能。
本文将在深入分析MVDR算法原理的基础上,通过计算机仿真和海上试验数据处理的结果,分析了MVDR算法在高分辨率空间波数谱估计应用中的性能。
同时通过比较对角加载前后的数据处理结果,分析对角加载对MVDR的改进效果。
关键词:波束形成;空间波数谱估计;MVDR;对角加载Study of MVDR Self-adapting Beam-forming AlgorismAbstractBeamforming technology and signal special beam-number spectral estimation are the two major researching emphasis in array signal processing. MVDR is a self-adapting algorism based on the maximal SINR principle. It can self-adaptingly make the array output reach maximum on the expected direction with the lowest SINR. Applying this algorism to special beam-number spectral estimation can to great extent increase the resolution and the inhibition capability. This paper makes a further analysis of MVDR algorism with the result of computer emulation and the processing of experimental data. Furthermore, this paper also shows the improvement of diagonal-loading technology to MVER algorism.Keywords: Beam-forming ;Spatial Wave-number spectral estimation;MVDR;Diagonal loading目 录1. 引言 (2)2. MVDR 自适应波束形成算法原理 (2)2.1 MVDR 权矢量 (2)2.2 协方差矩阵估计 (4)2.3 MVDR 性能分析 (5)2.4 MVDR 算法在空间波数谱估计中的应用 (6)仿真实验1 (6)仿真实验2.......................................................................................................7应用实例1. (7)3. MVDR 性能改善 (9)3.1 快拍数不足对MVDR 算法的影响 (9)仿真实验3.....................................................................................................113.2 对角加载.. (12)仿真实验4.....................................................................................................133.3 ∧xx R 替代∧NN R 的误差分析 (14)仿真实验5.....................................................................................................153.4 对角加载应用实例. (16)应用实例2 (16)总结 (19)参考文献 (20)MVDR自适应波束形成算法研究4一.引言MVDR(Minimum Variance Distortionless Response)是Capon于1967年提出的一种自适应的空间波数谱估计算法。
自适应波束成形算法LMSRLSVSSLMS分解
自适应波束成形算法LMSRLSVSSLMS分解自适应波束成形(Adaptive Beamforming)是一种用于抑制多径干扰和提高系统性能的技术。
它通过调整阵列天线的相位和振幅权重,来实现对特定方向的信号增强和对其他方向的信号抑制。
自适应波束成形算法主要有LMS(Least Mean Squares)算法、RLS(Recursive Least Squares)算法和VSSLMS(Very Short Sleep LMS)算法。
LMS算法是最简单、最经典的自适应波束成形算法之一、它基于最小均方误差准则,通过调整权重向量使输出信号与期望信号的差异最小化。
具体来说,LMS算法使用随机梯度下降法来更新权重向量。
在每个时刻,根据当前输出信号与期望信号的差异,计算出梯度,并将其乘以一个适当的步长因子,然后更新权重向量。
LMS算法的实时性较好,抗干扰性能也较好,但由于其收敛速度较慢,所以在实际应用中,通常需要通过增加步长因子、引入正则化等方法来加快收敛速度。
RLS算法是一种递归算法,相对于LMS算法具有更快的收敛速度和更好的抗干扰性能。
它的基本思想是在每个时刻,根据前一时刻的权重向量和观测信号,计算出误差和增益向量,然后利用这些信息来更新权重向量。
RLS算法通过使用逆矩阵来计算增益向量,从而可以一次性更新所有权重。
由于RLS算法涉及矩阵的计算,所以相对于LMS算法而言,其计算复杂度较高。
在实际应用中,通常需要选取合适的截断参数来平衡性能和复杂度。
VSSLMS算法是一种针对快速时变信道的自适应波束成形算法。
它通过使用非持续脉冲激励信号以及无需对脉冲响应进行估计的方法,实现了对快速时变信道的自适应性能优化。
VSSLMS算法主要包括两个步骤:预处理和权重更新。
预处理步骤中,采用非持续脉冲激励信号作为输入信号,通过观测信号与输入信号的卷积来得到对应的累加响应。
在权重更新步骤中,根据当前观测信号与累加响应的差异,计算出增益向量,并利用增益向量来更新权重向量。
波束形成
数学表达 阵元i接收到第n个信源的输出:
X in (t ) = Sn (t ) ⋅ exp{− j 2π (i − 1)l ⋅
d
cosθ n
λ
} + ni (t )
X i (t ) = ∑ Sn (t ) ⋅ exp{− jk (i − 1) cosθ n } + ni (t )
n =1
k = 2π
3.2.2基于频域LMS的自适应算法的结构 3.2.2
基于频域LMS的自适应算法结构见图3.2所示,该算法先对输入信号进 行FFT变换,再通过LMS算法实现了在频域上进行波束形成。根据前面 分析知道:通过对阵列天线接收到的信号x(n) 进行FFT,经过FFT后的 r(n),自相关性下降,呈带状分布,这样LMS算法收敛速度就很快。当 存在相干信源,假设它们DOA不同,相干信源在时域相干,但在频域 是不相干的,所以基于频域LMS的自适应波束形成算法对相干信源具有 鲁棒性。
θ = arg max[ E{w H x(n) x H (n) w}] w
wba = a (θ ) a H (θ )a (θ )
2.3 波束形成的准则
·最大信号噪声比准则(MSNR) 使期望信号分量功率与噪声分量功率之比为最大。但是必须知道噪声的统计 量和期望信号的波达方向。 ·最大信干噪比准则(MSINR) 使期望信号分量功率与干扰分量功率及噪声分量功率之和的比为最大。 · ·最小均方误差准则(MMSE) 在非雷达应用中,阵列协方差矩阵中通常都含有期望信号,基于此种情况提 出的准则。使阵列输出与某期望响应的均方误差为最小,这种准则不需要知 道期望信号的波达方向。 ·最大似然比准则(MLH) 在对有用信号完全先验无知的情况,这时参考信号无法设置,因此,在干扰 噪声背景下,首先要取得对有用信号的最大似然估计。 ·线性约束最小方差准则(LCMV) 对有用信号形式和来向完全已知,在某种约束条件下使阵列输出的方差最小。
第3章自适应波束形成及算法
第3章 自适应波束形成及算法波束形成技术在最近几年有着日新月异的发展,它的研究方向在于寻找最快最准确的算法,在减少由阵列数据规模的增加而带来的计算量的同时,保持波束形成的优良性能。
普通的波束形成系统,是一种预多波束形成系统,当它处在各向同性、均匀分布的噪声场时,可能具有相当好的检测能力。
但是,一旦出现近场干扰或者背景噪声有着某种不平稳性,则通信系统的检测能力就会迅速下降,因而出现了自适应波束形成技术。
所谓自适应波束形成(ABF )就是控制处理器能够根据环境噪声场的变化,不断的自动调节本身的参数以适应周围环境,抑制干扰并检出有用信号。
衡量一个波束形成算法的优劣主要看算法的收敛速度、复杂程度、精度、稳定性以及对误差的正确判断性等。
前四项指标是最常见的衡量算法性能的指标,而最后一项在智能天线应用领域有特别的意义。
在实际的通信系统中,由于天线规模等实际条件的限制以及移动无线信道复杂情况的影响,对波达方向的测量估计误差较大,因此对于采用基于波达方向估计的波束形成算法,能否降低其对误差的敏感就显得十分重要了,尤其是在下行链路中,一旦发生较大的指向偏差,不仅会使得目标用户无法获得一定质量的信号,还可能会带来对其它用户的干扰,从而导致系统性能的急剧下降。
3.1 常见准则分析自适应波束形成技术经过了几十年的发展,己经逐渐走向成熟,鉴于己有许多文献专著专门来介绍波束形成的基本原理和概念,这里,我们着重介绍一些最基本的波束形成准则和算法。
其中,自适应处理器可以根据许多不同的准则选择最佳权矢量[8]。
一般来说,这些准则包括:最大信噪比(MaxSNR )、线性约束最小方差(LCMV )、最大似然(ML )、最小二乘(LS )。
3.1.1 最小二乘(LS )准则LS 准则是在有限数目的时间采样上使阵列输出和期望响应间的差值最小。
在该方案中,收集数据向量i u 一组p 个快拍。
设要求根据一组输入信号矢量:1()[(),,()]T M x n x n x n = 1,2,,n n =(3-1)采用图3-1的滤波器对需要的信号()(1,2,,)d k k n =进行估计,并取滤波器的输出()y n 为()d k 的估计值ˆ()dk*ˆ()()()()H T dk y n w x k x k w === 1,2,,k n =(3-2)图3-1 采用线性组合器的波束形成器式中12[,,,]T M w w w w =为加权矢量。
声学自适应波束形成算法
声学自适应波束形成算法
声学自适应波束形成算法是一种利用波束形成技术来改善声学
信号传输和接收质量的方法。
该算法可以自动调整波束,以最大化信号强度和降低噪声干扰。
它可以应用于各种声学系统,例如无线电通信、水声通信和声纳系统。
该算法的基本原理是通过对接收到的声波进行分析,自适应地调整波束,以最大程度地捕捉目标信号,并消除干扰信号。
这种方法可以在复杂的声学环境中实现高质量的声音传输,例如在海洋中进行水声通信时,可以利用自适应波束形成算法来消除水流和海浪的噪声,以便接收远程传输的信息。
该算法的实现需要使用数字信号处理技术,例如滤波器和自适应滤波器,以实现波束的自适应调整。
此外,需要使用特定的算法,例如最小均方误差算法和LMS算法,来对接收到的信号进行处理和调整。
总之,声学自适应波束形成算法是一种非常实用和有效的技术,可以显著提高声学信号的传输和接收质量。
它将在许多声学应用中发挥重要作用,帮助人们更好地利用声音进行通信和探测。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第3章 自适应波束形成及算法(3.2 自适应波束形成的几种典型算法)3.2 自适应波束形成的几种典型算法自适应波束形成技术的核心内容就是自适应算法。
目前已提出很多著名算法,非盲的算法中主要是基于期望信号和基于DOA 的算法。
常见的基于期望信号的算法有最小均方误差(MMSE )算法、小均方(LMS )算法、递归最小二乘(RLS )算法,基于DOA 算法中的最小方差无畸变响应(MVDR )算法、特征子空间(ESB )算法等[9]。
3.2.1 基于期望信号的波束形成算法自适应算法中要有期望信号的信息,对于通信系统来讲,这个信息通常是通过发送训练序列来实现的。
根据获得的期望信号的信息,再利用MMSE 算法、LMS 算法等进行最优波束形成。
1.最小均方误差算法(MMSE ) 最小均方误差准则就是滤波器的输出信号与需要信号之差的均方值最小,求得最佳线性滤波器的参数,是一种应用最为广泛的最佳准则。
阵输入矢量为: 1()[(),,()]TMx n x n x n =(3-24)对需要信号()d n 进行估计,并取线性组合器的输出信号()y n 为需要信号()d n 的估计值ˆ()dn ,即 *ˆ()()()()H T d n y n w x n x n w === (3-25) 估计误差为:ˆ()()()()()H e n d nd n d n w x n =-=-(3-26)最小均方误差准则的性能函数为:2{|()|}E e t ξ= (3-27)式中{}E 表示取统计平均值。
最佳处理器问题归结为,使阵列输出()()Ty n w X n =与参考信号()d t 的均方误差最小,即:2{|()|}M i n E e t式(3-28)也就是求最佳权的最小均方准则。
由式(3-26)~(3-28)得:2*{|()|}{()()}E e t E e n e n ξ==2{|()|}2R e []T Hxdxx E d nw r w R w =-+ (3-29)其中,Re 表示取实部,并且:[()()]H xx R E x n x n = (3-30)为输入矢量()x n 的自相关矩阵。
*[()()]xd r E x n d n = (3-31)为输入矢量()x n 与需要信号()d n 的互相关矢量。
一般而言,是通过确定向量函数的梯度的零点而使该函数最小的。
一个复向量函数的梯度定义为:⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡∂∂∂∂+⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡∂∂∂∂=∇--)()()()()(1010w w w w w f b f b j f a f a f M M(3-32)其中,i i i jb a w +=。
由此定义可以发现)(2)(2)(=∇=∇=∇w c cc w AwAw w H H H(3-33)关于权矢量求梯度,得到梯度算子:2((()))22w E t r R W ε∇=-+ (3-34)令梯度算子为零,可以得到最小均方误差准则下的最佳权矢量opt W 应该满足的方程为:x x o pt x R W r =式(3-34)称为正规方程(Normal Equation )。
若xx R 满秩,则有 1o p t x xx d W R r -=(3-36)我们经常把此最佳权矢量称为维纳解,亦即利用MMSE 得到的阵列天线的最优权向量。
2.最小均方算法(LMS ) 最小均方算法(LMS )是B.Widrow 和Hoff 于1960年提出的。
由于实现简单且对信号统计特性变化具有稳健性,所以应用非常广泛。
LMS 算法是基于最小均方误差准则(MMSE )的维纳滤波器和最陡下降法提出的,约束的LMS 算法在每步迭代中对加权有约束。
无约束的LMS 算法则在每步迭代中无约束,由于未知信号方向,其利用一个参考信号更新加权。
该算法以瞬时量代替统计平均量,故只在统计平均的意义下才与最速梯度下降法等效,其解与后者相比也呈现不同程度的波动。
尽管如此LMS 算法仍以其简单的原理和较少的计算量受到重视,在自适应领域中占有重要地位。
对于实时无约束的LMS 利用参考信号计算加权向量: (1)()(()w n w n g w n μ+=-(3-37)其中μ是正常数,即步长,控制算法的收敛特性;(())g w n 是梯度的无偏估计。
2(())[|(1)|]()()2()H H MSE n E r n n Rw n n z =++-w w w 第n 步迭代后,有:()()|2()2n MSE Rw n z=∇=-W w w w(3-38)其中[()()],()z E x n r n r n =是在时刻n 得到的期望信号的估计。
注意第1n +步的阵列输出利用了第n 步所得的权向量和新的阵列数据(1)x n +,即()()(1)H y n w n x n =+。
通常将R 和z 用估计值替代,第n +1步迭代的梯度为:(())2(1)(1)()2(1(1)H g n n n n n r n =++-++w x x w x )2(1)(()n n ε*=+x w (3-39)其中(())w n ε是阵列信号与参考信号间的误差,即(())()(1)(1)H w n w n x n r n ε=+-+。
设max λ为R 的最大特征值,当max 1μλ<时,算法是稳定的,权的平均估计收敛于最佳权。
总的来说,LMS 算法是数字信号处理中最经典的算法之一。
它的主要优点就是能够稳定收敛,而且结构简单,实现方便。
但是主要缺点是收敛速率问题。
算法性能对阵列信号协方差矩阵的特征值分布很敏感,当特征值散步范围较大时(即存在一个强干扰信号或其它一些弱干扰信号),算法收敛速度很慢。
3.递归最小二乘算法(RLS ) LMS 算法的收敛依赖于R 的特征值。
在R 的特征值扩展较大时,算法收敛较慢。
这个问题在递归最小二乘算法(RLS )中可以得到解决。
在LMS 算法中,将第n 步迭代时的步长μ用一个增益矩阵1()R n -取代,得到加权的更新为:1*()(1)()()((1))w n w n R n x n w n ε-=---(3-39)其中 000()(1)()()()()nHn k H k R n R n x n x n x k x k δδ-==-+=∑(3-40)0δ是比1小但接近于1的实数(常称为遗忘因子),用于对过去数据指数加权,使迭代趋向于降低过去取样数据的重要性。
3.2.2 基于DOA 的波束形成算法基于波达角(DOA )估计的波束形成算法的基本思想就是需要预先知道期望信号的DOA ,从而获得其导向矢量。
根据期望信号的导向矢量,可以采取MVDR 算法、特征子空间法等进行最优波束形成。
1.最小方差无畸变响应算法(MVDR ) 采用在通信、雷达信号处理中具有重要应用的最小输出能量(minimum output energy, MOE )准则来设计权向量w 。
采样后的信号都以离散的形式表示,考虑使N 次快拍的输出能量的平均值最小,即221111min |()|min |()|NNHn n y n n NN ===∑∑w w wx(3-41)观测信号向量()n x 的样本自相关矩阵ˆxxR 为: 11ˆ()()NHxxn n n N==∑R x x(3-42)则式(3-41)对应的准则可以变换成:21111min|()|min (()())NNHHn n y n n n NN ===∑∑w w w x xwˆmin H xxw w =wR(3-43)当N →∞时,则可以得到:2211{|()|}lim|()|NH xx N n E y n y n w R wN→∞===∑(3-44)将式(3-44)离散化后带入上式可得:2{|()|}E y n =2222221{|()|}|()|{|()|}|()|||JHH d d i i i E s n E s n θθσ=++∑w a w a w (3-45)从上式可以看出,第一项为期望信号,第二项为干扰信号之和,第三项为加性噪声项。
此时如果权向量w 满足约束条件:()()1H H d d w a a w θθ==(波束形成)(3-46)()0,(1,,)H i w a i J θ==(零陷形成)(3-47)则波束形成器将只会提取期望信号,而拒绝所有其它干扰信号。
因此,最佳波束形成器的设计变成了在上述约束条件下使输出能量{}2()E y n 最小化。
用Largange 算法求解该优化问题。
根据式(3-42)和式(3-45)构造目标函数()J w :()[1()]H H xx d J w w R w w a λθ=+-(3-48)令()/0J ∂∂=w w ,可求得:1()opt xx d w R a λθ-=(3-49)将上式求得的opt w 代入波束形成约束条件式(3-45),可求得λ:11()()H d xx d a R a λθθ-=(3-50)再将求得的λ的值代入式(3-46),可得到最终使输出能量最小化的最佳波束形成器为:11()()()xx d optHd xx d θθθ--=R a w a R a (3-51)2.特征子空间法算法(ESB ) 设有L 个干扰以JL J θθ,,1 方向,一个期望信号以d θ方向入射到M 元阵,假设信号源数L +1<M ,重新表示阵输入矢量为:()()()()()J d d n n s n n θ=++x A J a n ()()n n =+As n(3-52)式中 1()[(),(),,()T d L n s n J n J n =s(3-53)为期望信号和干扰信号构成的信号矢量。
1[()(),,()]d J JL θθθ=A a ,a a(3-54)为(1)M L ⨯+维方向矢量矩阵。
M M ⨯维输入矢量相关矩阵可表示为:2{()()}H H xx s E n n σ==+R x xAR A I (3-55)设(1)M L >+,则xx R 有(L +1)个大特征值和(1)M L --个等于2σ的特征值:22121>===>≥≥≥++σλλλλλM L L(3-56)相应的M 个归一化正交特性矢量1,,M q q :1{H i j =q qji ji ≠= (3-57)式中11,,+L λλ 为信号(期望和干扰信号)产生的特征值,相应的特征矢量集11{,,}L +q q 或(1)M L ⨯+维矩阵11[,,]s L +=Q q q(3-58)称为信号子空间。
22,,σλλ=+M L 为噪声产生的特征值,相应的集2{,,}L M +q q 或2[,,]n L M +=Q q q(3-59)称为噪声子空间。
