制作新的solidworks材料明细表的方法

制作新的solidworks材料明细表的方法

1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按CTRL 键加上方向键可以移动模型。

按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3 您可以钉住视图定向的对话框,使它可以使用在所有的操作时间内。

4 使用z 来缩小模型或使用SHIFT + z 来放大模型。

5 您可以使用工作窗口底边和侧边的窗口分隔条,同时观看两个或多个同一个模型的不同视角。

6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时,单击准则并从其下拉清单上选择过定义或悬空。

7 您可以在FeatureManager设计树上拖动零件或装配体的图标,将其放置到工程图纸上自动生成标准三视图。

8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面,然后在此基准面上双击鼠标以精确地指定距离尺寸。

10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

11 当打开一个工程图或装配体时,您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12 如果隐藏线视图模式的显示不够精准,可以使用工具/选项/文件属性/图象品质/线架图品质,以调整显示品质。

13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。

14 使用选择过滤器工具栏,您可以方便地选择实体。

15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上,您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

17 单击菜单上的工具/选项/文件属性/颜色,然后从清单上选择一个特征类型,接着单击编辑来选择颜色,您可以对选择的特征类型指定颜色。

SolidWorks 2014 标准件数据库的汉化制作

SolidWorks 2014 标准件数据库的汉化制作

SolidWorks 2014 标准件数据库的汉化制作1.找到Toolbox读取文件位置
2.把Tooblbox原文件做备份,预防错误
3.修改文件夹《SolidWorks Data》的属性,去掉“只读”属性
4.在SolidWorks操作界面右侧,点击“设计库”
5.点击,可看到下图
6.进入可看到下图
7.进入可看到下图
8.进入可看到下图
9.把拖入SolidWorks操作界面,可看到下图
10.点击左上角,进入“属性”
11.编辑属性,输入代号< GB/T 6176-2000>,点击保存,关闭零件
12.进入选项进入界面
13.点击进入界面
14.点击进入界面
15.点击进入界面
16.点击进入界面
17.点击进入界面
18.点击进入界面
19.点击进入界面,一定要和开始编辑的是同一个零件
20.点击添加<名称> , 确定
21.进入界面后选取<名称> ,可见界面,多出<名称> 空连,如图
22.点击右面输出数据,保存
23.编辑保存的xis 文件,全选下的所有
文字
复制到
24.修改名称《GB_HEXAGON_TYPE10_1》为《2型六角螺母细牙》,如下图
25.
26.全选复制到第1连的下,如图
保存,退出;
27.回到Toolbox界面,点击输入数据,输入
刚才修改的xls 文件,输入完成,<名称> 连填充完成,如图
点击保存,关闭,汉化完成
28.回界面
去掉选项
,防止SolidWorks读取默认的标准件位置。

Solidworks2014标准件设计树及明细表的中文显示方法

Solidworks2014标准件设计树及明细表的中文显示方法

Solidworks2014标准件设计树及明细表的中文显示方法(没有替代文件名及修改失败看这里)作为solidworks应用家族的新晋小白,学习软件得到了网上各位大神的大力帮助,也想为本圈做点贡献,给后来者铺铺路。

最近一直为软件的标准件中文显示问题烦恼,参考了网上大神的方法,但都遇到了问题。

一是2014的Toolbox没有“替代文件名”这一栏,直接改“文件名”又遇到保存失败;二是输出Excel文件没有反应,名都起好了,却什么文件都没有。

通过学习各路大神的文章,加上自己的一点小努力,终于完成了标准件中文化工作,经历艰辛,必须分享一下。

首先,我们知道,装配体设计树里显示的都是文件名,所以“文件名”是必须要改的,看着设计树里那一堆长串英文,我的头就嗡嗡大。

现在揭晓为什么修改“文件名”老失败,那是因为Toolbox库是只读的。

所以,第一步,打开C盘(或者你安装的什么盘)找到SolidWorks Data文件夹(这就是标准件库所在的文件夹),为了防止改烂,先备份一个,复制“SolidWorks Data”,就在本盘粘贴就行,其实一般用不到。

然后在“SolidWorks Data”文件点右键“属性”,把只读去勾,然后不是点确定,而是一定要先点“应用”,弹出对话框,选“应用到所有子文件”什么的,最后确定。

接下来就可以大胆改了,点电脑的“开始”,“所有程序”,找到“SolidWorks2014”,“SolidWorks工具”下的“Toolbox2014设定”,打开,先选“3”如图将最下面“标识”那三项都去勾,省得捣乱。

(弯路一:图省事在这里勾选第二项,明细表里倒是显示中文了,可是一大堆中文有用没用全写进去,格都占不下了)。

接下来选“2”,左面栏里找到“GB”,找到你想改的标准件,改红圈部分,可以把上面“说明”里的“内六角平圆头螺钉”之类的复制过来,记得保留后缀“.sldprt”,保存之后,设计树里出来的就是虽然夹点英文,但舒服多了,能看了。

solidworkstoolbox设置中文技巧(1)

solidworkstoolbox设置中文技巧(1)

SolidWorks Toolbox设置中文技巧作者Lyzsy2005浏览9485发布时间14/07/29当在装配体中插入SolidWorks Toolbox零件后,生成工程图,出材料明细表的时候,我们发现GB标准件在SolidWorks装配体FeatureManage r设计树中和材料明细表中都显示的是英文名称。

给我们使用上造成了很大的困扰。

而且零件号是标准件的类型和标准尺寸在一起显示的。

如:GB_FASTENER_SCREWS_HSHCS M20X30-N如何将这些英文改成中文,并且在材料明细表中将标准件的零件号拆分成两栏显示,甚至自动添加国标代号,单重等等自定义的信息。

如下图:1. 首先,我们打开SolidWorks Toolbox设定,可以从Windows开始菜单中找到或者打开SolidWorks,然后从下拉菜单中选择【Toolbox】,在选择【配置(C)…】好,现在我们就可以来配置我们的Toolbox零件了。

2. 在上图中选择2.自定义您的五金件,定位到GB标准中的内六角圆柱头螺钉GB/T然后在上图中的替代文件名位置输入内六角圆柱头螺钉,此处替换的是Too lbox零件在装配体FeatureManager设计树上的名称,这样我们替换后,Toolbo x在装配体特征树上显示的就是中文名称啦。

接下来就要自定义Toolbox属性了。

3. 同样是在这个界面,我们选择添加新的自定义属性按钮。

就可以为Toolbox添加自定义属性或者是配置特定的属性了。

代号自定义属性设定:规格自定义属性设定:需要勾选【添加为配置特定的属性】,因为Toolbox 配置不一样,规格也就不一样。

属性添加好并勾选以后,是不是要一项一项将规格添加到规格栏中呢。

不需要!4. 在配置列表的滚动栏上,点击输出按钮,即可将配置列表输出到Exc el表格中。

然后打开表格,使用Excel表格复制、粘贴,查找、替换等功能可以很快速的将规格表信息填完。

SolidWorks Toolbox设置中文技巧

SolidWorks Toolbox设置中文技巧
这里介绍另外一个方法:
展开表格,可以看到Toolbox零件显示的是小螺钉
选择Toolbox图标,然后点击鼠标右键,从右键菜单中选择零部件选项。
使用用户指定的名称,然后您可以定义任何您想要显示的名称。打钩即可。
最后的结果:
但是通过以上在SolidWorks材料明细表中改Toolbox零件零件号的方法的缺点就是如果您在设计的过程中压缩过Toolbox零件,那么解除压缩后零件号又会变回类型和规格一起显示了,如:内六角圆柱头螺钉M5X30-N,所以您看到材料明细表显示有问题的话,还得再改一次。
GB_FASTENER_SCREWS_HSHCS M20X30-N
如何将这些英文改成中文,并且在材料明细表中将标准件的零件号拆分成两栏显示,甚至自动添加国标代号,单重等等自定义的信息。如下图:
1.首先,我们打开SolidWorks Toolbox设定,可以从Windows开始菜单中找到
或者打开SolidWorks,然后从下拉菜单中选择【Toolbox】,在选择【配置(C)…】
4.在配置列表的滚动栏上,点击输出按钮,即可将配置列表输出到Excel表格中。
然后打开表格,使用Excel表格复制、粘贴,查找、替换等功能可以很快速的将规格表信息填完。共861个配置用时也不到20秒,而且不会出错。^_^
表格修改完成以后,保存。然后在将表格输入进来。再看看,是不是规格都自动填写好了呢?!^_^另外,别忘记,保存Toolbox设定哦。(点击下图中保存按钮即可)
接下来就要自定义Toolbox属性了。
3.同样是在这个界面,我们选择添加新的自定义属性按钮。就可以为Toolbox添加自定义属性或者是配置特定的属性了。
代号自定义属性设定:
规格自定义属性设定:需要勾选【添加为配置特定的属性】,因为Toolbox配置不一样,规格也就不一样。

Solidworks中材料明细表的使用

Solidworks中材料明细表的使用

Solidworks中材料明细表的使用通过材料明细表,可以对一个复杂装配体中的零件进行名称,材料,重量,体积等信息的统计。

一般情况下,材料明细表中可以自动生成零件号,项目号,数量的信息。

而其他的材料,重量,体积等信息却无法显示,其原因在为进行模板的设置。

默认情况下,solidworks为我们提供了三个模版:零件模板(part),装配体模板(assem),工程图模板(draw)。

如图所示。

通常情况下,我们使用这些默认模板,并不会有什么问题,但是,当需要使用材料明细表时,就会出现零件的材料,重量,体积等信息无法显示的情况。

因为这些信息并没有随同零件一起进入装配体模型。

以默认模板建立一个零件模型。

打开文件—>属性,出现摘要信息对话框。

如图所示。

即默认模板中并没有零件的材料,重量,体积等信息!把零件组成装配体后,当然也不会在材料明细表中自动生成相关信息。

解决方法是建立自定义模板,包括零件模板(part),装配体模板(assem),工程图模板(draw)。

当然,与材料明细表的使用有关的只是零件模板(part)。

关于模板的定制,可以参阅:Solidworks GB 模板的定制翟传峰2009-07-18以定制模板建立一个零件模型。

打开文件—>属性,出现摘要信息对话框。

如图所示。

通过使用定制的零件模板,当建立装配体模型时,零件的这些信息也会一同进入装配体模型(即数据关联)。

下图为使用默认零件模板,建立装配体后,生成的材料明细表。

选择表中的一列(点选列标题上出现的字母),会出现弹出式的快捷菜单,如图所示。

选择“列属性”图标,出现菜单:在“属性名称”下拉列表中没有出现想要的属性选项(截图中的material,volume,weight是因为做了相关修改)。

此时的一个补救办法是:打开装配体中的每一零件,打开文件—>属性,出现摘要信息对话框。

如图所示。

键入新属性,选择类型,数值/文字表达式。

以“材料”为例。

Solidworks工程图材料明细表怎么调出来?

Solidworks工程图材料明细表怎么调出来?

Solidworks⼯程图材料明细表怎么调出来?Solidworks绘制的⼯程图,想要直接⽣成材料明细表,该怎么⽣成呢?下⾯我们就来看看详细的教程。

SolidWorks 2017 SP0 官⽅中⽂免费版(附破解⽂件)
类型:3D制作类
⼤⼩:11.9GB
语⾔:简体中⽂
时间:2017-02-27
查看详情
1、先打开要⽣成明细表的的三维模型。

2、之后选择新建下的从零件图到⼯程图。

3、选择⼀个⼯程图的⽊模板,之后确定。

4、然后将⼀个视⾓的零件图拖进⼯程图⾥⾯。

5、之后选择注解命令。

6、之后我们选择表格。

7、然后选择材料明细表。

8、接下来点击⼀下零件图,然后点击左边的确定。

9、然后就可以⽣成⼀个材料明细表了,材料明细表⾥⾯的表格内容可以添加,可以删除,也可以更改。

以上就是Solidworks⼯程图明细表的⽣成⽅法,希望⼤家喜欢,请继续关注。

Solidworks 2014 术语(中英文对照)

Solidworks 2014 术语(中英文对照)

页脚内容1
页脚内容2
页脚内容3
页脚内容4
页脚内容5
页脚内容6
页脚内容7
页脚内容8
页脚内容9
页脚内容10
页脚内容11
页脚内容12
页脚内容13
页脚内容14
页脚内容15
页脚内容16
页脚内容17
页脚内容18
页脚内容19
页脚内容20
页脚内容21
页脚内容22
页脚内容23
页脚内容24
页脚内容25
页脚内容26
页脚内容27
页脚内容28
页脚内容29
页脚内容30
页脚内容31
页脚内容32
页脚内容33
页脚内容34
页脚内容35
页脚内容36
页脚内容37
页脚内容38
页脚内容39
页脚内容40
页脚内容41
页脚内容42
页脚内容43
页脚内容44
页脚内容45
页脚内容46
页脚内容47
页脚内容48
页脚内容49
页脚内容50。

SolidWorks工程图中的自动明细表制作教程

SolidWorks工程图中的自动明细表制作教程

SolidWorks工程图中的自动明细表(1)很多使用ToolBox的朋友都希望图中所有用到的标准件(如螺钉螺母)的规格大小以及国标号能够自动出现在装配图的明细表中,特别是能自动产生数量规格等相关数据。

否则人工统计是件非常烦琐的工作。

SolidWorks早已提供了这个功能,不过因为这个是老外的软件,对中华地区的技术支持力度不强,没有提供现成的模板,而GB标准件也只是从2007版才开始加入,并且是英文名称....那么我们怎么解决这个问题呢?答案:自己动手。

可以自己定义模板,修改库文件来实现全自动、全中文的明细表梦想。

(本教程面向新手,所以会讲的详细一点,同时也请高手指教)首先,需要明白这样一个概念:工程图中的“属性变量”。

啥叫“属性变量”呢?我们来看当你在工程图中插入文字和注释的时候,有一个图标是“链接到属性”,就是下图中红圈的那个:我们选择这个“链接到属性”,就会出现下面这个对话框:(注意,一般来讲,我们在工程图中所使用的属性都应该来自图中的模型,既.sldprt或.sldasm 中定义的内容,所以应该选择“图纸属性中所指定视图中模型”这一项。

只有少数某些属性需要用“当前文件”中的定义,如此工程图“最后保存的时间”)点开它,选择“材料”:这样就插入了一个“属性变量”的文本,如下图:而这个变量是跟随工程图中所引入的模型的属性变化的。

现在我们来建立一个3D模型,选定他的材料为黄铜:然后将这个模型插入到工程图中:看吧,那个“属性变量”的文本就变成了“黄铜”。

看到这里,可能有朋友会马上尝试,可是,怎么没有那个“材料”的属性呢?这个前面说过,没有现成的模板给你,需要自己定义零件和装配体的模板。

下一篇继续讲解。

SolidWorks工程图中的自动明细表(2)上一篇里已经有示例,如何将3D模型中所定义的“材料”引入工程图中。

可以说,“属性变量”就是SolidWorks中3D模型与工程图之间的一个“纽带”,使得工程图中不仅是各视图与原模型关联,各种文字及表格也是与原模型相关联的。

solidwork装配图零件明细表创建方法

solidwork装配图零件明细表创建方法

装配图零件明细表创建方法这是一个基于Excel的明细表的创建方法。

1连接好零件标题栏的各项属性,让产品名称、重量(最好不要出现14g,只要14为好,会用在后面的运算)、材料和编号在标题栏里能够自动填写:2打开:\Program Files\SolidWorks\lang\chinese-simplified里的bomtemp.的Excel进行编辑,插入列,务必使列上的名称和上述各属性名称相同,否则SW不能自动识别链接,有类似于$$END语句的列是要一定要保留。

在总重栏里可输入关系式=数量X重量。

再可另存一名称在原处,如 bomtemp-23 如图,可在左下角点击确定位明细表的定位点4 在SW装配模型中装好各零件后,转到它的工程图中。

单击(选中)装配的二维图,点插入---表格--基于Excel的材料明表,就进入:\Program Files\SolidWorks\lang\chinese-simplified选中刚才建好的bomtemp-25这时会弹出一个属性对话框,我是这样选取选项的,点确定,就会在左下角出现一个明细表。

这时可能会出现宽度不如意,只能返回EXCEL反复地调试,直到满意为止。

6如下图,点编辑后,再在空处单击(确定),总重栏会出现相对应的重量。

7双击表格,在填写相应的备注栏。

完成后可多敲击回车键(我是这么傻傻做D),再在空白处单击,退出表格,即可。

Solidworks创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表,每个公司都要建立一个适合自己的模版。

(1)工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件,并且将图层建立在工程图模板文件中,这样可以使新建的工程图都包含建立的图层。

再将工程图模板复制在SolidWorks\data\template\…的模板文件中。

(2)材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\Chinese_ simplified\ …下,可依照需求自行设计新的模板。

《中文版SolidWorks-2014案例教程》很好PPT课件

《中文版SolidWorks-2014案例教程》很好PPT课件
杂的零件,都可以看成是由一些简单的特征经过相互叠加、切割或相交组合而成的。
下图所示轴承座零件就是由拉伸特征、筋特征和孔特征经过叠加、切割而形成的。
轴承座及其各组成特征
② 继续创建拉伸特征
④ 创建孔特征
③ 创建筋特征
① 创建拉伸特征的创建顺序,SolidWorks 2014将构成零件的特征分为基础特征和附 加特征两类。最先建立的特征为基础特征,它通常是零件最重要的特征。在建立好
8
过渡页
TRANSITION PAGE
9
3.2 拉伸特征
拉伸特征是创建三维模型时最常用的一种基础特征,它通过将截面草图沿 指定方向拉伸一定距离而得到。SolidWorks中的拉伸特征包括拉伸凸台/基体 和拉伸切除两种。
10
3.2 拉伸特征
拉伸凸台/基体是指按照给定数值将一个截面草图沿指定方向拉伸一段距
完全贯穿
从截面草图的草绘平面处开始拉伸,直到贯穿几何体的所有部 分,如18页图(a)所示
成形到一顶点 成形到一面
拉伸到所选顶点所在的平面或基准面处,如18页图(b)所示 拉伸到所选的平面、曲面或基准面处,如18页图(c)所示
到离指定面指定的 距离
拉伸到距离指定面一定距离的位置,如18页图(d)所示
成形到实体 两侧对称
中文版
SolidWorks 2014
案例教程
中文版SolidWorks2014
2
目录 CONTENTS
01 特征建模概述
04 扫描特征
02 拉伸特征
05 放样特征
03 旋转特征
06 编辑特征参数
3
过渡页
TRANSITION PAGE
4
3.1 特征建模概述

《中文版SolidWorks 2014案例教程》(第四章)

《中文版SolidWorks 2014案例教程》(第四章)

【部分预览】单选钮 选中该单选钮,将只显示1条边线的圆角 预览。可通过按【A】键来依次观看每 个圆角预览。 【多半径圆角】复选框 选中此复选框后,单击选取1条边线,输 入半径值,然后单击选取第2条边线,输 入半径值,以此类推,最后单击【确定 】按钮 ,可同时创建不同半径的圆角 。
8
【无预览】单选钮 选中该单选钮,将不显示圆角预 览。这样可释放内存,缩短复杂 模型的重建时间。
在【逆转参数】选项组的【距离】编辑 框 中输入逆转距离10,然后单击该 选项组中的【设定所有】按钮,为各顶 点指定相等的逆转距离,圆角预览效果 如下方右图所示。
预览圆角效果
浮动文本框
14
4.1 圆角特征
2
逆 转 圆 角
步骤六
单击【圆角】属性管理器中的【确定】按钮
角,如12页下方右图所示。
,在所选顶点处创建逆转圆
步骤一
步骤二
在命令管理器的【特征】选项卡中单击【抽壳】按钮 , 或者选择【插入】>【特征】>【抽壳】菜单,弹出【抽壳 】属性管理器。
在图形区域单击选择抽壳操作后要移除的面,如图33页下 方左图所示,此时在【移除的面】列表框中将显示所选的 要移除的面,如右图所示。 在【抽壳】属性管理器的【厚度】编辑框 中输入壳的厚 度值0.5,如右图所示,然后单击【确定】按钮 ,生成抽 壳特征,如图33页下方右图所示。
边线进行倒角。
值进行倒角。
31
过渡页
TRANSITION PAGE
32
4.3 抽壳特征
【抽壳】命令用于抽空实体零件,使所选择的面移除,并在剩余的面上生成薄
壁特征,如下图所示。下面是创建下方右图所示抽壳特征的操作过程。 抽壳特征实例
操作后要 移除的面

(可直接使用)SolidWorks Toolbox设置中文技巧.doc

(可直接使用)SolidWorks Toolbox设置中文技巧.doc

SolidWorks Toolbox设置中文技巧作者Lyzsy2005浏览9485发布时间14/07/29当在装配体中插入SolidWorks Toolbox零件后,生成工程图,出材料明细表的时候,我们发现GB标准件在SolidWorks装配体FeatureManager 设计树中和材料明细表中都显示的是英文名称。

给我们使用上造成了很大的困扰。

而且零件号是标准件的类型和标准尺寸在一起显示的。

如:GB_FASTENER_SCREWS_HSHCS M20X30-N如何将这些英文改成中文,并且在材料明细表中将标准件的零件号拆分成两栏显示,甚至自动添加国标代号,单重等等自定义的信息。

如下图:1. 首先,我们打开SolidWorks Toolbox设定,可以从Windows开始菜单中找到或者打开SolidWorks,然后从下拉菜单中选择【Toolbox】,在选择【配置(C)…】好,现在我们就可以来配置我们的Toolbox零件了。

2. 在上图中选择2.自定义您的五金件,定位到GB标准中的内六角圆柱头螺钉GB/T 70.1-2000然后在上图中的替代文件名位置输入内六角圆柱头螺钉,此处替换的是Toolbo x零件在装配体FeatureManager设计树上的名称,这样我们替换后,Toolbox 在装配体特征树上显示的就是中文名称啦。

接下来就要自定义Toolbox属性了。

3. 同样是在这个界面,我们选择添加新的自定义属性按钮。

就可以为Toolbox添加自定义属性或者是配置特定的属性了。

代号自定义属性设定:规格自定义属性设定:需要勾选【添加为配置特定的属性】,因为Toolbox配置不一样,规格也就不一样。

属性添加好并勾选以后,是不是要一项一项将规格添加到规格栏中呢。

不需要!4. 在配置列表的滚动栏上,点击输出按钮,即可将配置列表输出到Excel 表格中。

然后打开表格,使用Excel表格复制、粘贴,查找、替换等功能可以很快速的将规格表信息填完。

Solidworks 2014 术语(中英文对照)

Solidworks 2014 术语(中英文对照)
有助于排列注解和尺寸(左对齐、右对齐、上对齐、下对齐、等)的工具。有关在装配体中对齐零件,请参阅配合。
alternate position view
交替位置视图
A drawing view in which one or more views are superimposed in phantom lines on the original view. Alternate position views are often used to show range of motion of an assembly.
英文词
中文词
英文解释
中文解释
absorbed
吸收
A feature, sketch, or annotation that is contained in another item (usually a feature) in the FeatureManager design tree. Examples are the profile sketch and profile path in a base-sweep, or a cosmetic thread annotation in a hole.
(1)附加到注释、块、或其它注解的引线端点。另请参阅附加点。(2)图纸格式包含材料明细表、孔表、修订表、以及焊件切割清单的定位点。
annotation
注解
A text note or a symbol that adds specific design intent to a part, assembly, or drawing. Specific types of annotations include note, hole callout, surface finish symbol, datum feature symbol, datum target, geometric tolerance symbol, weld symbol, balloon, and stacked balloon. Annotations that apply only to drawings include center mark, annotation centerline, area hatch, and block.

solidworkstoolbox设置中文技巧

solidworkstoolbox设置中文技巧

S o l i d W o r k s T o o l b o x设置中文技巧(总10页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--SolidWorks Toolbox设置中文技巧作者Lyzsy2005浏览9485发布时间14/07/29当在装配体中插入SolidWorks Toolbox零件后,生成工程图,出材料明细表的时候,我们发现在SolidWorks装配体FeatureManager设计树中和材料明细表中都显示的是英文名称。

给我们使用很大的困扰。

而且零件号是标准件的类型和标准尺寸在一起显示的。

如:GB_FASTENER_SCREWS_HSHCS M20X30-N如何将这些英文改成中文,并且在材料明细表中将标准件的零件号拆分成两栏显示,甚至自动添加号,单重等等自定义的信息。

如下图:1. 首先,我们打开SolidWorks Toolbox设定,可以从Windows开始菜单中找到或者打开SolidWorks,然后从下拉菜单中选择【Toolbox】,在选择【配置(C)…】好,现在我们就可以来配置我们的Toolbox零件了。

2. 在上图中选择2.自定义您的五金件,定位到GB标准中的内六角圆柱头螺钉GB/T然后在上图中的替代文件名位置输入内六角圆柱头螺钉,此处替换的是Toolbox零件在装配体Fea er设计树上的名称,这样我们替换后,Toolbox在装配体特征树上显示的就是中文名称啦。

接下来就要自定义Toolbox属性了。

3. 同样是在这个界面,我们选择添加新的自定义属性按钮。

就可以为Toolbox添加自定义属性置特定的属性了。

代号自定义属性设定:规格自定义属性设定:需要勾选【添加为配置特定的属性】,因为Toolbox配置不一样,规格也就不属性添加好并勾选以后,是不是要一项一项将规格添加到规格栏中呢。

不需要!4. 在配置列表的滚动栏上,点击输出按钮,即可将配置列表输出到Excel表格中。

solidworkstoolbox设置中文技巧

solidworkstoolbox设置中文技巧

SolidWorks Toolbox设置中文技巧作者Lyzsy2005浏览9485发布时间14/07/29当在装配体中插入SolidWorks Toolbox零件后,生成工程图,出材料明细表的时候,我们发现GB标准件在SolidWorks装配体FeatureManager 设计树中和材料明细表中都显示的是英文名称。

给我们使用上造成了很大的困扰。

而且零件号是标准件的类型和标准尺寸在一起显示的。

如:GB_FASTENER_SCREWS_HSHCS M20X30-N如何将这些英文改成中文,并且在材料明细表中将标准件的零件号拆分成两栏显示,甚至自动添加国标代号,单重等等自定义的信息。

如下图:1. 首先,我们打开SolidWorks Toolbox设定,可以从Windows开始菜单中找到或者打开SolidWorks,然后从下拉菜单中选择【Toolbox】,在选择【配置(C)…】好,现在我们就可以来配置我们的Toolbox零件了。

2. 在上图中选择2.自定义您的五金件,定位到GB标准中的内六角圆柱头螺钉GB/T然后在上图中的替代文件名位置输入内六角圆柱头螺钉,此处替换的是Toolbox 零件在装配体FeatureManager设计树上的名称,这样我们替换后,Toolbox在装配体特征树上显示的就是中文名称啦。

接下来就要自定义Toolbox属性了。

3. 同样是在这个界面,我们选择添加新的自定义属性按钮。

就可以为Toolbox添加自定义属性或者是配置特定的属性了。

代号自定义属性设定:规格自定义属性设定:需要勾选【添加为配置特定的属性】,因为Toolbox配置不一样,规格也就不一样。

属性添加好并勾选以后,是不是要一项一项将规格添加到规格栏中呢。

不需要!4. 在配置列表的滚动栏上,点击输出按钮,即可将配置列表输出到Excel表格中。

然后打开表格,使用Excel表格复制、粘贴,查找、替换等功能可以很快速的将规格表信息填完。

《中文版SolidWorks 2014案例教程》(第六章)

《中文版SolidWorks 2014案例教程》(第六章)

【由Delta XYZ】 选择要移动的零部件,然后在【旋转】选项组中显示的 、 、 编辑框中输入X 、Y、Z的增量值,并单击该选项组中显示的【应用】按钮,则零部件将按指定的角 度增量分别绕X轴、Y轴和Z轴旋转。
6.3.3 旋转零部件
26
6.3 定位零部件
通过添加配合关系可以对导入的零部件施加约束,从而确定零部件在装配中的相对 位置。下面通过为已插入的合页各零部件添加配合关系,来介绍为零部件添加配合 关系的一般操作方法。
素材
“销”
步骤一
打开本书配套素材中的“ch06\素 材\合页\合页装配.SLDASM”文 件,如右图所示。
“合页01”
“合页02”
6.3.4 添加配合关系
27
6.3 定位零部件
旋转零部件
步骤二
利用【旋转零部件】命令,旋转素 材中的零部件“合页02”,如右 图所示。
6.3.4 添加配合关系
28
6.3 定位零部件
6.3.2 移动零部件
22
6.3 定位零部件
【移动】选项组的【移动】下拉列表框中其他移动类型的作用如下。
【沿装配体XYZ】
沿装配体的X、Y或Z方向拖动所选 的零部件。选择此选后,图形区 域中会显示坐标系以帮助确定方向 。 【由Delta XYZ】 选择要移动的零部件,然后在【移动】 选项组中显示的 、 、 编辑框中 输入X、Y、Z的增量值,并单击该选项 组中显示的【应用】按钮,可按指定的 坐标增量移动零部件。
的【浏览】按钮,弹出【打开】对 话框。
6.2.2 插入零部件
11
6.2 建立装配体
步骤三
在【打开】对话框中选择用于装配的第1个零 件,在此选择本书配套素材中的“ch06\素材 \合页\合页01.SLDPRT”文件,然后单击【 打开】按钮,显示随光标移动的零件。

solidworks设计树标件显示中方法

solidworks设计树标件显示中方法

solidworks设计树标件显示中方法SolidWorks是一款广泛应用于机械设计和工程领域的三维计算机辅助设计(CAD)软件。

在SolidWorks中,设计树标件显示是指在设计树中以图标或其他标识方式显示零件及其相关信息的功能。

本文将介绍SolidWorks中设计树标件显示的方法和应用。

在SolidWorks中,设计树是显示在软件界面左侧的一个面板,用于显示设计过程中所用到的零件、装配体、图纸等相关文件。

设计树标件显示功能可以帮助用户更方便地识别和管理设计过程中使用的各个零件,提高设计效率和准确性。

在SolidWorks中设计树标件显示的方法是通过使用不同的图标来表示不同的零件。

在设计树中,每个零件都会有一个对应的图标,用户可以根据需要自定义图标的显示方式。

例如,可以使用不同的颜色、形状或图案来区分不同类型的零件,以便更快速地识别和定位。

设计树标件显示还可以通过使用文件属性来显示零件的相关信息。

在SolidWorks中,每个零件都可以设置一些属性,如名称、编号、材料等。

这些属性可以在设计树中显示,帮助用户更清晰地了解零件的特性和用途。

通过设置适当的属性,用户可以快速找到所需的零件,并在设计过程中做出正确的决策。

SolidWorks还提供了一些其他的设计树标件显示功能,如零件的隐藏和显示、零件的排序和分组等。

通过这些功能,用户可以根据需要隐藏一些不必要的零件,以减少设计时的混乱和干扰;同时,可以对零件进行排序和分组,以便更好地组织和管理设计过程中使用的零件。

在实际应用中,设计树标件显示功能可以帮助用户更高效地进行设计工作。

例如,在大型装配体设计中,可能涉及数百个零件,如果没有设计树标件显示功能,用户很难迅速找到所需的零件,容易造成设计错误或漏掉一些关键部件。

而有了设计树标件显示功能,用户可以根据需要快速定位和识别零件,大大提高了设计效率和准确性。

SolidWorks中设计树标件显示是一项非常实用的功能,通过使用不同的图标、属性和其他功能,可以帮助用户更方便地识别和管理设计过程中使用的各个零件。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

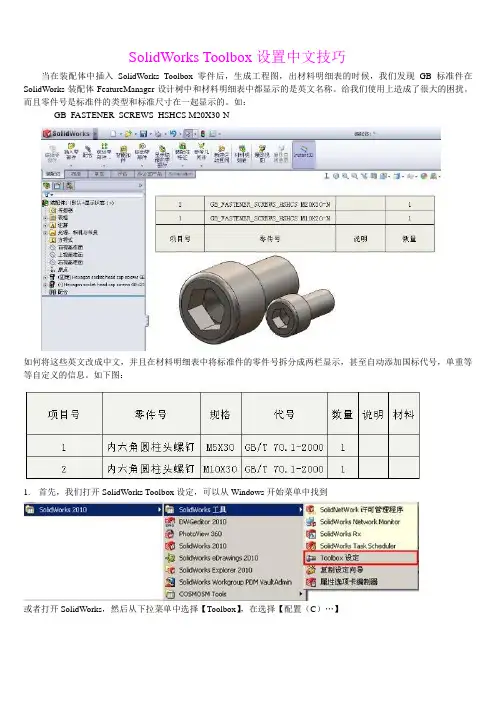

Solidworks2014标准件设计树及明细表的中文显示方法(没有替代文件名及修改失败看这里)
作为solidworks应用家族的新晋小白,学习软件得到了网上各位大神的大力帮助,也想为本圈做点贡献,给后来者铺铺路。

最近一直为软件的标准件中文显示问题烦恼,参考了网上大神的方法,但都遇到了问题。

一是2014的Toolbox没有“替代文件名”这一栏,直接改“文件名”又遇到保存失败;二是输出Excel文件没有反应,名都起好了,却什么文件都没有。

通过学习各路大神的文章,加上自己的一点小努力,终于完成了标准件中文化工作,经历艰辛,必须分享一下。

首先,我们知道,装配体设计树里显示的都是文件名,所以“文件名”是必须要改的,看着设计树里那一堆长串英文,我的头就嗡嗡大。

现在揭晓为什么修改“文件名”老失败,那是因为Toolbox库是只读的。

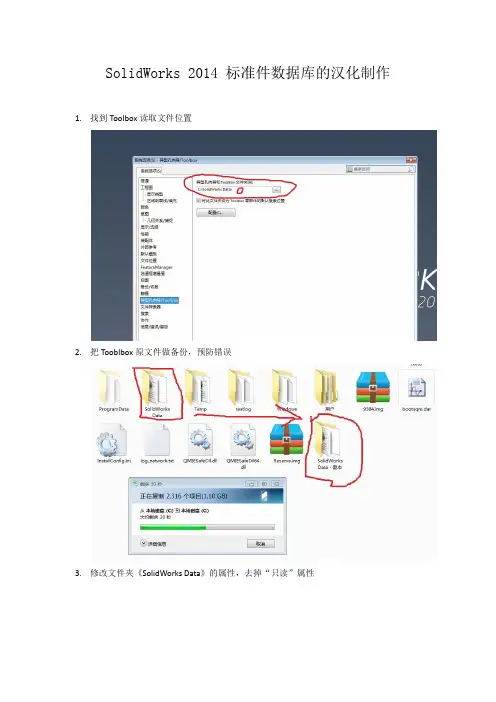

所以,第一步,打开C盘(或者你安装的什么盘)找到SolidWorks Data文件夹(这就是标准件库所在的文件夹),为了防止改烂,先备份一个,复制“SolidWorks Data”,就在本盘粘贴就行,其实一般用不到。

然后在“SolidWorks Data”文件点右键“属性”,把只读去勾,然后不是点确定,而是一定要先点“应用”,弹出对话框,选“应用到所有子文件”什么的,最后确定。

接下来就可以大胆改了,点电脑的“开始”,“所有程序”,找到“SolidWorks2014”,“SolidWorks工具”下的“Toolbox2014设定”,打开,先选“3”如图
将最下面“标识”那三项都去勾,省得捣乱。

(弯路一:图省事在这里勾选第二项,明细表里倒是显示中文了,可是一大堆中文有用没用全写进去,格都占不下了)。

接下来选“2”,左面栏里找到“GB”,找到你想改的标准件,
改红圈部分,可以把上面“说明”里的“内六角平圆头螺钉”之类的复制过来,记得保留后缀“.sldprt”,保存之后,设计树里出来的就是
虽然夹点英文,但舒服多了,能看了。

以前插入的标准件,可能无法自动改成中文了,不好意思,你删了再重插吧,辛苦了。

这部分算搞定了,再改明细表。

还在刚才的页面里的“自定义属性”中“添加新的自定义属性”,添加一个“代号”,第一个和第三个打勾,为什么?搞不清,反正勾了没坏处。

记住不要填总默认值(弯路二:在总默认值里填了国标代号,完了一看明细表里有了,挺高兴,结果发现所有的标准件全是一个代号)
给“代号”打勾后,下面就出现了一排空白的代号。

当然,可以再添加一个属性“名称”,但在这里我提供另外一个思路,
因为看到表的后面有“零件号”一栏,也是一排空白,就拿它当“名称”吧,不用白不用。

好了,现在开始点右面按钮“输出数据”,现在揭晓为什么输出Excel保存不了,那是因为office版本的问题,请现在马上拿起鼠标,义无反顾地删掉你电脑上的office2007,或者什么2003的精简版、绿色版、五合一、三合一之类,统统不要,必须装上大概700M的那个完整版office2003,什么问题都没了。

把规格复制来,再用替换加上零件名。

改好后“输入数据”,然后一定要“生成配置”,这需要几分钟。

(弯路三:不点“生成配置”,直接去保存,完全没用,明细表没字)最后看一下明细表如何把“零件号”和“名称”对上。

明细表中双击蓝色的”C”,弹出对话框不选“自定义属性”,直接选“零件号”,选完双击“零件号”三个字,改成“名称”即可(记得保存明细表模板)。
