2建筑施工图识图教程
土建工程识图 第二章_建筑施工图
2.3.2.4
ห้องสมุดไป่ตู้
局部平面图
局部平面图的图示方法与底层平面图相同。
为了清楚表明局部平面图所处的位置，必须标注与 平面图一致的轴线及编号。
常见的局部平面图有卫生间、盥洗室、楼梯间等。
2.3.3 建筑平面图的图示内容（演示动画）
(1) 凡是承重的墙、柱，都必须标注定位轴线，并按顺序 (2)
凡被剖切到的墙、柱断面轮廓线用粗实线画出，没有剖 到的可见轮廓线用中实线画出。尺寸线、尺寸界线、引 出线、图例线、索引符号、标高符号等用细实线画出， 轴线用细单点长画线画出。
在表中对各施工部位的名称、做法等表达清楚，如采用标准图集
中的做法，应注明所采用标准图集的代号、做法编号，如有改变，在备
注中说明。 2.1.4门窗表
门窗表是对建筑物所有不同类型的门窗统计后列成的表格，以备施
工、预算需要。在门窗表中应反映门窗的类型、大小、所选用的标准图 集及其类型编号，如有特殊要求，应在备注中加以说明。如附图5所示。 2.1.5节能设计计算书 针对该建筑物外围护构件进行热工分析。见附图6。
2.5.3
建筑剖面图的识读
了解图名及比例
了解剖面图与平面图的对应关系 了解房屋的结构形式 了解主要标高和尺寸 了解屋面、楼面、地面的构造层次及做法 了解屋面的排水方式 了解索引详图所在的位置及编号
调度综合楼1—1剖面图
建筑平面图常用的比例是1∶50、1∶100或1∶200，其中1∶100 使用最多。
建筑平面图 :主要反映房屋的平面形状、大小 和房间布置，墙(或柱)的位置、厚度和材料， 门窗的位置、开启方向等。
作用：建筑平面图可作为施工放线，砌筑墙、 柱，门窗安装和室内装修及编制预算的重要依 据。
室内设计制图与识图第第二版教学课件第五章建筑施工图
第三节 建筑平面图
（一）比例与图例 建筑平面图的比例应根据建筑物的大小和复杂程度选定，常用比例为1 ∶ 200、 1 ∶ 100、1 ∶ 50，其中1 ∶ 100 比例使用居多。 （二）定位轴线 定位轴线确定了建筑物各承重的定位和布局，也是其他建筑构配件的尺寸基准线。 定位轴线的画法和编号如图5-3 所示。建筑平面图中的定位轴线编号确定了，其他图样 的轴线编号应与之一致。
第四节 建筑立面图
（一）比例与图例 和建筑平面图一样，建筑立面图使用比例通常为1 ∶ 50、1 ∶ 100、1 ∶ 200，其 中1 ∶ 100 比例使用居多。立面图的建筑构造与配件使用图例绘制，见表5-4。外墙面 的装饰材料、做法、色彩等用文字或列表说明。
第四节 建筑立面图
（二）定位轴线 建筑立面图一般只画出两端的定位轴线和编号，以便与平面图对照。 （三）图线 建筑立面的最外轮廓线用粗实线画出，使建筑物的轮廓突出、层次分明。室外地坪 线用加粗线（1.4b ）画出；门窗洞、阳台、台阶、花池等建筑构配件的轮廓线用中实 线画出。
第一节 建筑施工图概述
（二）建筑基本组成 虽然建筑的使用要求、 空间组合、外形处理、结 构形式和规模大小等各有 不同，但它们的组成是大 同小异的。建筑的基本组 成如图5-1 所示，其作用见 表5-2。
第一节 建筑施工图概述
第一节 建筑施工图概述
（一）施工图的形成 1. 初步设计阶段 初步设计阶段主要是根据建筑项目的设计任务，明确要求，收集资料，调查研究， 并对建筑的主要问题。 方案设计图确定后，需要进一步解决结构造型及布置、各工种之间的配合等技术问 题，从而对方案作进一步修改，按一定的比例绘制初步设计图。初步设计图包括总平面 图、建筑平面图、立面图、剖面图等。此外，通常还加绘彩色透视图，表达建筑外部形 态和颜色搭配。必要时，还要制作缩小比例的模型。

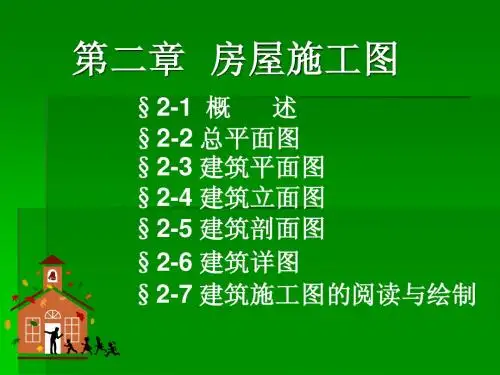

第二章 建筑施工图识图 (非常好)
一、房屋的组成及其作用（续1） 房屋的组成及其作用（ ）
房屋是由许多构件、配件和装饰构造组成的。 房屋是由许多构件、配件和装饰构造组成的。 直接或间接支承风、 1、承重 直接或间接支承风、雨、雪、人、物和房屋自 重等荷载。如屋面、楼板、 重等荷载。如屋面、楼板、梁、墙、基础等 防止风、 雪和阳光的侵蚀或干扰。 2、防护 防止风、沙、雨、雪和阳光的侵蚀或干扰。如屋 面、雨篷和外墙等 3、交通 台阶 如窗、 4、通风、采光 如窗、门等 通风、 5、排水 如天沟、雨水管、散水、明（暗）沟等 如天沟、雨水管、散水、 保护内墙 如踢脚等 6、保护墙身 保护外墙 如勒脚、 如勒脚、防潮层等 沟通房屋内外或上下交通。如门、走廊、楼梯、 沟通房屋内外或上下交通。如门、走廊、楼梯、
烟囱
A B 1 0 5 . 0 0 4 2 5 . 0 0
挡土墙
- 0 . 5 0 7 7 . 8 5 7 8 . 3 5
测量坐标
建筑坐标
方格网点交叉点标高
填挖边坡
护坡
台阶
3、图线
粗实线 ⑴ 粗实线 轮廓线 新建建筑物±0.00高度 高度的可见 新建建筑物±0.00高度的可见
⑵ 中实线 新建构筑物、道路、桥涵、围 中实线 新建构筑物、道路、桥涵、 边坡、挡土墙等的可见轮廓线、 墙、边坡、挡土墙等的可见轮廓线、新建建 筑物±0.00高度以外的可见轮廓线； 高度以外的可见轮廓线 筑物±0.00高度以外的可见轮廓线； 中虚线 ⑶ 中虚线 计划预留建 计划预留建（构）筑物等轮廓• 建筑施工图（简称建施图）主要用于表达建筑物的规划位置、 建筑施工图（简称建施图）主要用于表达建筑物的规划位置、 外部造型、内部各房间的布置、内外装修及构造施工要求等。 外部造型、内部各房间的布置、内外装修及构造施工要求等。 主要包括施工图首页、总平面图、各层平面图、立面图、 主要包括施工图首页、总平面图、各层平面图、立面图、剖 面图及详图等。 面图及详图等。 • 结构施工图（简称结施图）主要用于表达建筑物承重结构的 结构施工图（简称结施图） 结构类型、结构布置、构件种类、数量、大小、作法等。 结构类型、结构布置、构件种类、数量、大小、作法等。主 要包括结构设计说明、结构平面布置图及构件详图等。 要包括结构设计说明、结构平面布置图及构件详图等。 • 设备施工图（简称设施图）主要用于表达建筑物的给水排水、 设备施工图（简称设施图）主要用于表达建筑物的给水排水、 暖气通风、供电照明、燃气等设备的布置和施工要求。 暖气通风、供电照明、燃气等设备的布置和施工要求。主要 包括各种设备的平面布置图、轴测图、 包括各种设备的平面布置图、轴测图、系统图及详图等
建筑施工图识图ppt课件
建筑施工图也是工程验收的重要依据，通 过对比图纸和实际施工情况，可以判断工 程是否符合设计要求。
2024/1/26
4
建筑施工图的组成
建筑平面图
表示建筑物各层平面布置情况 的图纸，包括房间布局、门窗 位置、楼梯间等。
建筑剖面图
表示建筑物内部垂直方向的构 造层次、楼层高度、屋顶结构 等内容的图纸。
பைடு நூலகம்
总平面图
查看交通流线及安全出口
识别平面图中的走廊、楼梯、电梯等 交通设施，并分析其流线的合理性及 安全出口的布置。
13
立面图识读
了解立面图的形成
理解立面图是将建筑物外表面或内表面垂直 剖切后所得的投影图。
分析立面造型及风格
通过观察立面图中的线条、形状、色彩等， 分析建筑物的立面造型和风格。
2024/1/26
27
THANKS
感谢观看
2024/1/26
28
17
住宅楼建筑施工图实例
建筑平面图
包括各层平面布置、房 间分隔、门窗位置等。
2024/1/26
建筑立面图
展示建筑外立面造型、 材料质感、色彩搭配等
。
建筑剖面图
节点详图
反映建筑内部空间结构 、楼层高度、楼板厚度
等。
18
针对关键部位进行详细 描绘，如楼梯间、卫生
间等。
公共建筑施工图实例
01
总平面图
展示公共建筑在场地中的位置、朝 向以及与周边环境的关系。
2024/1/26
04
2. 学习建筑施工图的识读方法和技巧，如理解图纸比例 、图例和符号的含义，掌握线条、尺寸和标注的识读方法 等。
05
3. 进行建筑施工图的实践训练，通过模拟实际工程案例 ，让学员进行图纸的识读和分析。
建筑工程施工图快速识读技巧
建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。
施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。
为了快速识读施工图，需要掌握以下技巧。
技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。
了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。
技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。
例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。
熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。
技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。
掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。
技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。
例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。
了解这些专业差异，可以更准确地理解施工图中的内容。
技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。
通常，施工图中的比例尺为1:50、1:100等。
在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。
技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。
阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。
以上就是建筑工程施工图快速识读技巧。
熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。
建筑施工图的识图入门于基础课件
6.1 概述
• 2. • (1)应遵守的标准。房屋建筑施工图一般都遵守下列标准：
《房屋建筑制图统一标准》GB/T 50001－2001、《总图制图标准》 GB/T 50103－2001和《建筑制图标准》GB/T 50104－2001 • (2)图线。以上标准中对图线的使用都有明确的规定，总的原 则是剖切面的截交线和房屋立面图中的外轮廓线用粗实线，次要 的轮廓线用中粗线，其他线一律用细线。再者，可见部分用实线，
建筑施工图的识图入门于基础
6.1 概述
• 2.墙或柱 • 墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋
空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承 重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两 端的横墙通常称为山墙 • 3.楼地面 • 楼面又叫楼板层，是划分房屋内部空间的水平构件，具有承 重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙 (梁)
• 一套完整的施工图通常有：建筑施工图，简 称建施；结构施工图，简称结施；给水排水施工 图，简称水施；采暖通风施工图，简称暖施；电 气施工图，简称电施。也有的把水施、暖施、电 施统称为设施(即设备施工图)
建筑施工图的识图入门于基础
6.1 概述
• 一栋房屋的全套施工图的编排顺序是：图纸目录、建筑设计 总说明、总平面图、建施、结施、水施、暖施、电施。各专业施 工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，
建筑施工图的识图
1 概述
2 建筑平面图 3 建筑立面图 4 建筑剖面图
53 建筑详图
建筑施工图的识图入门于基础
使用功能分为民用建筑、工业建筑和
农业建筑。除单层工业厂房外，各种不同功能的 房屋一般都由基础、墙(柱)、楼地面、屋面、楼 梯和门窗六大部分组成，如图6.1 • 1.基础 • 基础位于墙或柱的下部，属于承重构件，起
建筑工程施工图识图完整方法
思考:为什么要先看建筑图再看结构图？
4、先图标、文字，后图样；先图形，后尺寸。
建筑施工图是对整个工程的总览，
规划了建筑物的外形、位置，结构施 工图和机电设备施工图都是为建筑施 工图服务，起到了从整体到部分，从 大体构造到详细部件的指导作用，是 对建筑施工图的延伸和细化。由建筑 图给出一个轮廓和布局，结构图针对 其中的构造关系以及材料需求进行划 分，然后相应地进行机电设备的放置 安装。建筑施工图展现的内容更为丰 富，是图纸中的主体构架。
心诚则灵制作
3 建筑施工图识图方法
3、建筑总平面 图
识读总平面图：
1、看图名、比例、图例及有关的文字说明。 2、了解工程的用地范围、地形地貌和周围环境情况。 3、了解拟建房屋的平面位置和定位依据。 4、了解拟建房屋的朝向和主要风向。 5、了解道路交通及管线布置情况。 6、了解绿化、美化的要求和布置情况。
1 识图基本知识
底面图
六面视图
在三面视图的基础 上， 按照“长对正、高平 齐、宽相等 ”的三等关系 再增加三个投影面形成六 面图。
右侧面图
正立面图
平面图
左侧面图 背立面图
心诚则灵制作
1 识图基本知识
视图的形成方式
投影
中心投影
斜投影 正投影
平行投影
投影线垂直于投影面产生的投影叫做正投影。 建筑工程施工图中常用的平面、立面、剖面图都是建筑物的正投影图。
内外装修、材料做法以及设备、施工等要求的图样。
1、用途
2、内容
• （1）指导施工 • （2）编制施工图预算 • （3）安排材料、设备 • （4）非标准构件的制作
二、建筑工程施工图的特点
建筑工程施工图识图完整方法讲解学习56页PPT
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
建筑工程施工图识图完整方法
建筑工程施工图识图完整方法一、引言建筑工程施工图是建筑施工过程中必不可少的工具，它是设计师将设计方案转化为具体施工指导的图纸。
施工图是工程的基础，它直接关系到施工的质量和效益。
在施工图中，识图是一项重要的工作，它要求施工人员具备较强的图纸分析能力和图纸理解能力。
本文将介绍建筑工程施工图的识图完整方法，帮助读者更好地理解和应用施工图。
二、施工图概述施工图是建筑设计方案的具体呈现，它包括平面图、立面图、剖面图、细部图等多种图纸类型。
平面图是建筑水平方向上的展示，立面图是建筑垂直方向上的展示，剖面图是建筑截面的展示，细部图是建筑构造细节的展示。
这些图纸共同组成了一个完整的施工图集。
三、施工图识图的重要性施工图识图在建筑施工过程中起着至关重要的作用。
首先，识图可以帮助施工人员准确理解设计方案，避免施工误解和错误。
其次，识图可以帮助施工人员了解工程的整体布局和细部构造，为施工作业提供指导和依据。
最后，识图可以帮助施工人员分析工程难点和重点，提前做好施工准备，确保施工质量和安全。
四、施工图识图的方法1. 分析平面图平面图是施工图中最基础、最常见的图纸类型，也是最容易识图的图纸类型。
分析平面图时，首先要了解平面图的比例尺和标注，然后细致观察平面图的布局、尺寸和标记，分析建筑的功能分区、房间分布和走道通道等。
此外，还需要注意平面图中的注释和符号，了解其含义和作用。
2. 观察立面图立面图是施工图中表现建筑垂直方向上外观特征的图纸，它可以帮助施工人员了解建筑的形态和外观。
观察立面图时，需要仔细分析建筑的结构和构造，了解建筑材料和装饰等细节。
同时，还需要注意立面图中的标注和符号，了解其含义和作用。
3. 研究剖面图剖面图是施工图中表现建筑截面的图纸，它可以帮助施工人员了解建筑的高度和深度。
研究剖面图时，需要仔细观察建筑的纵向结构和构造，了解建筑元素的尺寸和位置。
同时，还需要注意剖面图中的标注和符号，了解其含义和作用。
4. 分析细部图细部图是施工图中表现建筑构造细节的图纸，它可以帮助施工人员了解建筑的构造和连接方式。
建筑工程施工图识图完整方法课件
节点详图的识图方法
节点详图是用于表示建筑物细部构造的图纸，包括节点大样 图、剖面图等。
在识读节点详图时，应关注各个节点的连接方式、材料和构 造细节，以确保施工质量和美观性。
05
给排水施工图的识图方 法
给排水施工图的概述与组成
概述
给排水施工图是建筑工程中用于指导给水、排水、雨水等管道布置的图纸，是建筑施工过程中的重要依据。
建筑立面图、剖面图的识图方法
总结词
了解外观造型
总结词
掌握高程变化
总结词
熟悉构造做法
建筑立面图、剖面图的识图方法
总结词
注意装饰细节
了解外观造型
建筑立面图展示了建筑物的外观造型，包括墙面、门窗、屋顶等的 外观设计。
掌握高程变化
建筑剖面图展示了建筑物在不同高度上的构造做法和空间关系，需 要掌握高程变化。
建筑工程ቤተ መጻሕፍቲ ባይዱ工图识图 完整方法课件
目 录
• 建筑工程施工图概述 • 建筑工程施工图的识图基础 • 建筑施工图的识图方法 • 结构施工图的识图方法 • 给排水施工图的识图方法 • 暖通空调施工图的识图方法
01
建筑工程施工图概述
施工图的定义与作用
施工图的定义
施工图是用于指导建筑工程施工 过程的图纸，包括建筑、结构、 给排水、电气等多个专业的图纸 。
掌握空间关系
建筑平面图中标注了房间的尺寸、门窗的位置和尺寸等，需要掌 握这些空间关系。
建筑平面图的识图方法
熟悉标注信息
建筑平面图中标注了各种信息，如墙体的厚度、门窗的高度等，需要熟悉这些标注的意 义。
注意细节处理
建筑平面图中需要注意一些细节问题，如楼梯的走向、卫生间的布置等，以确保满足使 用需求。
建筑结构施工图的识图方法【最新】
建筑结构施工图的识图方法01把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到：先看说明后看图，顺序最好为平、立、剖;查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
02记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
03弄清关系看图时，必须弄清每张图纸之间的相互关系。
因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。
建筑施工图识图-资料
44
图4-3-4 屋面平面图
2019/11/14
我的建筑网 myjianzhu
45
§4－4 建筑立面图
建筑立面图：在与房屋平行的投影面上所作出 的房屋正投影图。
一．图示方法及用途
1．正立面：反映房屋的主要出入口或显著的 反映出房屋外貌特征的立面；
一．图示方法及用途
1．平面图反映房屋的平面形状、大小、布置、墙柱位 置、材料等情况；
2．首（底）层平面图、一层平面图、二层平面图……， 标准层平面图，屋面平面图；
3．对称房屋平面图的省略画法；
4．长条型、大型建筑物平面图分段绘制法；
5．平面图比例：1:50 ～ 1:500；当比例大于1:50时，要 画出图例；比例小于1:100（含1:100）时，图例简 化。
我的建筑网 myjianzhu
8
二．施工图的产生及分类
1．设计前准备
明确任务、要求和有关的政策，收集相关资料。
2 ．方案设计
研究、探讨建筑空间组合的可能性与合理性。结 合现场踏勘及相关资料进行分析，表达设计意图， 作出比较方案。成果包括总平面图、平面图、立 面图、剖面图，表现图、模型等。
我的建筑网 myjianzhu
32
三．实例分析
比例、图例、设计说明等； 比例：1:500、1:1000、1:2000、 1:5000 …… 建筑总平面图尺寸标注以m为单位。 图例使用较多，非国标图例必须附加说明。
了解工程性质、用地范围及地形、地物等情 况；
室内外地面标高（绝对标高、相对标高）、 等高线、土石方。
2 ．为了表达清楚明确，通常配以大量的大比 例详 图。
3 ．为了能简单地表示材料种类，引入各种图 例和符号。
【识图】一步一步教你如何看懂施工图
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl 表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
建筑施工图的识图方法
建筑施工图的识图方法首先要了解建筑施工的制图方法及有关的标准，看图时应按一定的顺序进行。
建筑施工图的图纸一般较多，应该先看整体，再看局部；先宏观看图，在微观看。
具体步骤如下：1．初步识读建筑整体概况（1）看工程的名称、设计总说明：了解建筑物的大小、工程造价、建筑物的类型。
（2）看总平面图：看总平面图可以知道拟建建筑物的具体位置，以及与四周的关系。
具体的有周围的地形、道路、绿地率、建筑密度、日照间距或退缩间距等。
（3）看立面图：初步了解建筑物的高度、层数及外装饰等。
（4）看平面图：初步了解各层的平面图布置、房间布置等。
（5）看剖面图：初步了解建筑物各层的层高、室内外高差等。
2．进一步识读建筑图详细情况（1）识读底层平面图：识读底层平面图，可以知道轴线之间的尺寸、房间墙壁尺寸、门窗的位置等。
知道各空间的功能，如房间的用途、楼梯间、电梯间、走道、门厅入口等。
(2)识读标准层平面图：识读标准平面图，可以看出本层和上下层之间是否有变化，具体内容和底层平面图相似。
（3）识读屋顶平面图：识读屋顶平面图，可以看出屋顶的做法。
如屋顶的保温材料、防火做法等。
（4）识读剖面图：识读剖面图，首先要知道剖切位置。
剖面图的剖切位置一都是房间布局比较复杂的地方、如门厅、楼梯等，可以看出各层的层高、总高、室内外高差以及了解空间关系。
（5）识读立面图：从立面图上，可以了解建筑的外形、外墙装饰（如所用材料，色彩）、门窗、阳台、台阶、檐口等形状：了解建筑物的总高度和各部位的标高。
第一章结构施工图识读一。
、结构施工图概述（一）房屋结构与结构构件房屋建筑无论是何种类型，都是由各种不同用途的建筑配件和结构构件组成的。
结构构件起着“骨架”的作用，在整个房屋建筑中起着保证房屋安全可靠的作用。
这个“骨架”就称之为“房屋的结构”。
(二)建筑上常用结构形式1.按结构受力形式划分常见的有墙柱与梁板承重结构、框架结构、桁架结构等等结构形式。
2．按建筑的材料划分常见的有砖墙钢筋混凝土梁板结构（又称混合结构）、钢筋混凝土结构、钢结构等其他建筑材料结构等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼 地面、屋顶的构造及相关尺寸、标高等。
剖切的位置常取楼梯间、门窗洞口及构造比较复杂的典型部位
剖面图的数量，则根据房屋的复杂程度和施工的实际需要而定。
标准层平面图 顶层平面图 屋顶平面图
屋顶平面图是从建筑物上方向下所做的平面投影，主要是表明建筑 物屋顶上的布置情况和屋顶排水方式。
2、建筑平面图的图线
平面图实质上是剖面图 ，被剖切平面剖切到的墙、柱等轮廓线用粗实 线表示；未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线 表示 ；门的开启线用细实线表示。
2、规格和要求
（1）定位轴线 一般只标出图两端的轴线及编号， 其编号应与平面图一致。 （2）图线 ①立面图的外形轮廓用粗实线表示； ②室外地坪线用1.4倍的加粗实线 （线宽为粗实线的1.4倍左右）表示； ③门窗洞口、檐口、阳台、雨篷、 台阶等用中实线表示； ④其余的，如墙面分隔线、门窗格子、 雨水管以及引出线等均用细实线表示。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要 设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。 8．在底层平面图上还应该画出剖面图的剖切符号及编号 9．标注有关部位的详图索引符号。 10．底层平面图左下方或右下方画出指北针。 11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、
（三）屋顶平面图的识读
屋顶平面图主要反映屋面上天窗、水箱、铁爬梯、通风道、女儿墙、变形 缝等的位置以及采用标准图集的代号、屋面排水分区、排水方向、坡度、雨水 口的位置、尺寸等内容。
第四节 建筑立面图
一、立面图的形成、用途与命名方式
在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简 称立面图。
三、工程做法 工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。
四、门窗表
门窗表是对建筑物上所有不同类型的门窗统计后列成的表节 建筑总平面图
一、总平面图的形成和用途
1、总平面图的形
将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、 构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画 出的工程图样，即为总平面图。
三、建筑平面图的图示内容
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。 2．表示出所有房间的名称及其门窗的位置、编号、与大小。 3．注出室内外的有关尺寸及室内楼地面的标高。 4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消
防梯、雨水管、散水、排水沟、花池等位置及尺寸。
第三节 建筑平面图
一、建筑平面图的形成和用途 1、建筑平面图的形成
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的 位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所 得的水平剖面图，称为建筑平面图，简称平面图。 2、建筑平面图表达的内容
建筑平面图反映新建建筑的平面形状、房间的位置、大小、 相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小， 门窗的位置及类型。 3、建筑平面图的用途
第一部分 建筑制图及识图
第二章 建筑施工图识图
2.1 建筑施工图基本知识 2.2 建筑总平面图 2.3 建筑平面图 2.4 建筑立面图 2.5 建筑剖面图 2.6 建筑详图
第一节 建筑施工图基本知识
一、屋建筑工程图的产生
建造一幢房屋需要经历设计和施工两个过程 设计时需要把想象的房屋用图形表达出来，这种图形统称为房屋建筑工 程图，简称房屋建筑图。
总平面图是用正投影的原理绘制的，图形主要是以图例的形式表示
下面给出了部分常用的总平面图图例符号，画图时应严格执行该图例符号
新建建筑物
拆除的建筑物
挡土墙
草坪
建筑物下面的通道
坐标
原有建筑物
围墙及大门
方格网交 叉点标高
计划扩建的预留地 或建筑物
围墙及大门
填方区等
三、总平面图的图示内容
雨
季
1．新建建筑物所处的地形。
剖面图的名称必须与底层平面图上所标的剖切位置和剖视方向一致
二、剖面图的图示内容
1、定位轴线 应注出被剖切到的各承重墙的定位轴线及与平面图一致的轴线编号和尺寸。 2、图线 室内外地坪线用加粗实线表示 地面以下部分，从基础墙处断开，另由结构施工图表示 剖面图的比例应与平面图、立面图的比例一致 ①比例小于1：50的剖面图 ，可不画出抹灰层，但宜画出楼地面、屋面的面层线； ②比例大于1：50的剖面图，应画出抹灰层、楼地面、屋面的面层线，并宜画出材
三、立面图识读举例
1．从正立面图上了解该建筑的外貌形状，并与平面图对照深入了解屋面、名称、雨 蓬、台阶等细部形状及位置。
2．从立面图上了解建筑的高度。
3．了解建筑物的装修做法。
4．了解立面图上的索引符号的意义。
5．了解其它立面图。 6．建立建筑物的整体形状。
第五节 建筑剖面图
一、建筑剖面图的形成与用途
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
二、房屋建筑工程图的分类
一套房屋工程图，根据其内容和作用不同，一般分为： （1）施工首页图（简称首页图） 包括图纸目录和设计总说明。
3、建筑平面图的比例
建筑平面图常用的比例是1：50、1：100或1：200。 其中1：100使用最多
4、其它规定
比例小于1：50的平面图：可不画出抹灰 比例大于1：50的平面图：应画出抹灰层，并宜画出材料图例 比例等于1：50的平面图：抹灰层可画可不画，根据需要而定 比例为1：100～1：200的平面图，可画简化的材料图例 ：砌体墙涂红、 钢筋，混凝土涂黑等
的标高，檐口、女儿墙顶的标高，以及各层楼地面的标高。
三、剖面图的识读
总平面图常用的比例为1：500、1：1000、1：2000、
1：5000等。
四、建筑总平面图的识读
以某单位住宅楼总平面图为例说明总平面图的识读方法。 1．了解图名、比例。 2．了解工程性质、 用地范围、地形地 貌和周围环境情况。
3．了解建筑的朝向 和风向。
4．了解新建建筑的 准确位置。
5．了解建筑中各组成部分的标高情况。 6．了解门窗的位置及编号。 7．了解建筑剖面图的剖切位置、索引标志。 8．了解各专业设备的布置情况。
（二）标准层平面图和顶层平面图的识读 为了简化作图，已在底层平面图上表示过的内容，在标准层平面图和顶层 平面图上不再表示 顶层平面图上不再画二层平面图上表示过的雨蓬等 识读标准层平面图和顶层平面图重点应与底层平面图对照异同
寸。
建筑占地面积为首层外墙外边线所包围的面积。
使用面积是指建筑物各层平面布置中可直接为生产或
生活使用的净面积总和。
建筑面积是指各层建筑外墙结构的外围水平面积之和。
包括使用面积、辅助面积和结构面积。
平面面积利用系数K=使用面积/建筑面积×100%
尺寸
内部尺寸 ：说明房间的净空大小和室内的门窗洞、孔洞、墙厚和 固定设备（如厕所、盥洗室等）的大小位置。
分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、 消防梯及其它构筑物、索引符号等。
四、建筑平面图的图例符号
建筑平面图是用图例符号表示的，这些图例符号应符合 《建筑制图标准》的规定
五、建筑平面图的识读
（一）底层平面图的识读
1．了解平面图的图名、比例。 2．了解建筑的朝向。 3．了解建筑的平面布置。 4．了解建筑平面图上的尺寸。 建筑平面图上标注的尺寸均为未经装饰的结构表面尺
是施工放线、砌墙、安装门窗、室内外装修及编制工程预 算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法
1、建筑平面图的数量
一般情况下，房屋有几层，就应画几个平面图，并在图的下方注
写相应的图名 。
由于多层房屋其中间层构造、布置情况基本相同，画一个平面图即
可。
底层平面图
多层建筑的平面图
施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种 方式命名 。
二、建筑立面图的图示内容
1、基本内容
（1）建筑立面图主要表明建筑物外立面的形状；2）门窗在外立面上的分布、外形、 开启方向；（3）屋顶、阳台、台阶、雨蓬、窗台、勒脚、雨水管的外形和位置；
（4）外墙面装修做法； （5）室内外地坪、窗台窗顶、阳台面、雨篷底、檐口等各 部位的相对标高及详图索引符号等。
2、总平面图表达的内容
主要是表达了新建房屋的位置、朝向、与原有建筑物的关系，以及 周围道路、绿化和给水、排水、供电条件等方面的情况。
3、总平面图的用途
作为新建房屋施工定位、土方施工、设备管网平面布置，安排在施工 时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道 路的依据。
二、总平面图的图示方法
外部尺寸：为了便于施工读图，平面图下方及左侧应注写三道尺 寸，如有不同时，其它方向也应标注。
三道尺寸
第一道尺寸：表示建筑物外墙门窗洞口等各细部位置的大小及定位尺 寸
第二道尺寸：表示定位轴线之间的尺寸。相邻横向定位轴线之间的尺 寸称为开间，相邻纵向定位轴线之间的尺寸称为进深。
第三道尺寸：表示建筑物外墙轮廓的总尺寸，从一端外墙边到另一端 外墙边的总长和总宽
风 向
2．新建建筑物的位置
3．相邻原有建筑物、拆除建
筑物的位置或范围。
4．附近的地形、地物等 5．指北针或风向频率玫瑰图。 风玫瑰图是根据当地多年平均
统计的各个方向吹风次数的百分数
