鼎汉综合智能电源屏系统设计方案及说明
鼎汗电源屏说明
一、消息解释（一）发送系统输入模拟量数据（浮点数）DATAINFO 内容及传送顺序:（二）发送系统输入交流接触器状态DATA INF 内容及传送顺序：（三）发送告警状态发送信息DATA INFO内容：告警量内容：说明：以下顺序为监控单元型号为PSM-C（序号空开检测端口告警名称）1交流输入1停电2交流输入2停电3系统输入停电4防雷器故障[以下随电源屏的实际配置而变化,具体的”告警名称”可从监控单元菜单:”系统管理”-“空开设置”中查询]1XA2-2 输出断2XA2-3 输出断3XA2-4 输出断4XA2-5 输出断5XA2-6 输出断6XA2-7 输出断7XA1-2 输出断8XA1-3 输出断9XA1-4 输出断10XA1-5 输出断11XA1-6 输出断12XA1-7 输出断13XD1-3 输出断14P1-1 输出断15XD1-4 输出断16XD1-5 输出断17XD1-6 输出断18XD1-7 输出断19DJ1-1 1 路输入空开断20DJ1-3 2 路输入空开断21P1-2 输出断22P1-3 输出断23P1-4 输出断24P1-5 输出断25P1-6 输出断26P1-7 输出断27P1-8 输出断28P1-9 输出断29P1-10 输出断30P1-11 输出断31P1-12 输出断32P1-13 输出断33P2-1 输出断34P2-2 输出断35P2-3 输出断36P2-4 输出断37P2-5 输出断38P2-6 输出断39P2-7 输出断40P2-8 输出断41P2-9 输出断42P2-10 输出断43P2-11 输出断44P2-12 输出断45P2-13 输出断46P2-14 输出断47P3-1 输出断48P3-2 输出断49P3-3 输出断50P3-4 输出断51P3-5 输出断52P3-6 输出断53P3-7 输出断54P3-8 输出断55P3-9 输出断56P3-10 输出断57P3-11 输出断58P3-12 输出断59P3-13 输出断说明：以下顺序为监控单元型号为DPSM-C2（序号空开检测端口告警名称）1交流输入1停电2交流输入2停电3系统输入停电4配电监控通讯中断5防雷器故障【以下随电源屏的实际配置而变化,具体的”告警名称”可从监控单元菜单:”系统管理”-“空开设置”中查询]6 XK1A-2 输出断7 XK1A-3 输出断8 XK1A-4 输出断9 XK1A-5 输出断10 XK1A-6 输出断11 XK1A-7 输出断12 XK2A-2 输出断13 XK2A-3 输出断14 XK2A-4 输出断15 XK2A-5 输出断16 XK2A-6 输出断17 XK2A-7 输出断18 XK3-2 输出断19 XK3-3 输出断20 XK3-4 输出断21 XK3-5 输出断22 XK3-6 输出断23 XK3-7 输出断24 DJ1-1 1路输入空开输出断25 DJ1-3 2路输入空开输出断26 XK4-2 输出断27 XK4-3 输出断28 XK4-4 输出断30 XK4-6 输出断31 XK4-7 输出断32 XK5-2 输出断33 XK5-3 输出断34 XK5-4 输出断35 XK5-5 输出断36 XK5-6 输出断37 DJ6-1 一路直供闭合 //闭合告警，断开正常38 DJ6-3 二路直供闭合 ///闭合告警，断开正常39 DJ5-1 不告警40 DJ5-3 辅助电源板故障41 1KJ2-3 输出断42 1KJ2-2 输出断43 1KJ1-7 输出断44 1KJ1-6 输出断45 1KJ1-5 输出断46 1KJ1-4 输出断47 1KJ1-3 输出断48 1KJ1-2 输出断49 1KJ3-5 输出断50 1KJ3-4 输出断51 1KJ3-3 输出断52 1KJ3-2 输出断53 1KJ2-7 输出断54 1KJ2-6 输出断55 1KJ2-5 输出断56 1KJ2-4 输出断57 1KJ4-7 输出断58 1KJ4-6 输出断59 1KJ4-5 输出断60 1KJ4-4 输出断61 1KJ4-3 输出断62 1KJ4-2 输出断64 1KJ3-6 输出断（四）发送系统输出模拟量数据（浮点数）系统输出模拟量DATAINFO字节数计算[以下随电源屏的具体配置而变化,“信号量名称”未添的此数据无意义] 信号量数据：（序号程序内部变量名实际信号名称）1直流转辙机电源电压2直流转辙机电源电流3继电器电码化电源电压4继电器电码化电源电流5闭塞电源1电压6闭塞电源1电流7闭塞电源2电压8闭塞电源2电流9计算机联锁电源电压10计算机联锁电源电流11稳压备用电源电压12稳压备用电源电流13信号点灯电源1电压14信号点灯电源1电流15信号点灯电源2电压16信号点灯电源2电流17信号点灯电源3，4电压18信号点灯电源3，4电流19微机监测及调监分机电压20微机监测及调监分机电流21道岔表示电源电压22道岔表示电源电流2325Hz轨道电源电压2425Hz轨道电源电流2525Hz局部电源电压2625Hz局部电源电流27轨道,局部电源频率28轨道,局部电源相位二、“铁路信号智能电源屏与微机监测设备通讯协议”说明2.1 物理接口2.1.1 通讯接口： RS485 接口。
鼎汉电源屏PZDT-00216FS操作流程
2.电源屏主回路可能存在线路虚接情况
1.检查市电输入电网一路和二路电源相电压是否波动剧烈，如果存在，请协调供电部门改善电网，并立即手动切断质量恶劣的输入电网
2.如果电网正常，需要检查切换系统板件是否存在虚接现象
15
输入交流接触器吸和状态异常（交流接触器不吸），部分电源输入中断，个别模块无输入电关机
某路输入电源缺相或某相电压<155VAC，系统自动切换至另一路电网质量好的输入电源
检查相应输入电源相电压，如电压低，通知供电部门并尽快恢复正常供电。
3
监控单元显示“某路输入电源相序错误”
某路输入电源相序错误，电源系统自动切换至另外一路相序正确的输入电源上
检查相应输入电压相序，如错误，尽快更正，恢复正常。
检查设备内部是否存在短路情况
7
监控单元显示“切换电源板××故障”
切换电源板故障
检查切换电源板指示灯和输出电压，如异常，请立即更换
8
监控单元显示“××路输出电源中断”
1.由于线缆回路中断
2.对应稳压主备模块故障
3.负载短路引起模块保护
4.监测误告警
1.检查线缆连接情况，对应输出空开闭合情况，若线缆脱落，空开跳闸等异常，请进行恢复
2.检查对应稳压模块工作状态，如主备模块故障，及时更换模块
3.检查对应稳压模块工作状态，如主备模块保护，检查负载是否短路或过流，引起模块输出过载，自保切断输出，如存在负载异常，及时查找原因，恢复供电
4.如××路输出电压正常，但仍有“××输出中断告警”，可判定系统监测故障，不影响使用，进一步查找故障原因，并作处理。
12
监控单元显示：“防雷故障”
输入防雷器件故障（如放电管击穿，防雷开关跳闸，压敏电阻烧毁）
鼎汉电源屏倒屏开关机程序
鼎汉电源屏倒屏及开关机程序一、I、II路电源转换电源屏正常I、II路电源转换试验分为自动转换和手动转换：一、正常转换：1、自动转换：当外电网电源I或II路停电，电源屏随之自动转换至供电正常的另一路；2、手动转换：①、在确认I、II路有电且正常的情况下，确认是由交流I（II）路供电，此时交流II（I）路为备用电源。
②、将交流I（II）开关断开（扳下），电源将自动切换至交流II（I）路供电。
交流I、II开关③、I路供电时电源屏1背面上方的KM1、KM3励磁吸起，II路供电时KM2、KM4励磁吸起。
KM2、 KM1、 KM3、 KM4④、将I（II）开关闭合（板上），此时交流I（II）为备用电源二、非正常转换供电（直供）：当外电网电源正常时，由于交流切换控制板或交流接触器（KM1、KM2、KM3、KM4）故障，外电网不能给UPS 供电，UPS 使用电池供电时，可使用非正常转换供电方式（直供）。
1、II 路直供①、确定电源屏II 路输入电源正常，将电源屏1中交流I 开关和交流II 开关断开。
②、选择II 路直供：将1、2路选择直供开关（下图）中的交流I 路直供开关（左边开关）扳至“OFF ”位置, 交流II 路直供开关（右边开关）扳至“ON ”位置。
③、将内部1路直供开关中的左边开关扳至“OFF ”位置，右边开关扳至“ON ”位置；同时将内部2路直供开关中的右边开关扳至“OFF ”位置，左边开关扳至“ON ”位置。
④、II 路直供时各开关位置状态：扳至OFF 方向（即横向）扳至ON 方向（即纵向）扳至ON 方向（即纵向）扳至OFF 方向（即横向）扳至ON 方向（即纵向）扳至OFF 方向（即横向）交流I 、II 开关2、 I 路直供①、确定电源屏I 路输入电源正常，将电源屏1中交流I 开关和交流II 开关断开。
②、选择I 路直供：将1、2路选择直供开关（下图）中的交流II 路直供开关（右边开关）扳至“OFF ”位置, 交流I 路直供开关（左边开关）扳至“ON ”位置。
PZ系列铁路信号智能电源屏原理说明书
一、 1.
主回路部分 智能切换系统
鼎汉 PZ 系列智能电源屏采用“H”型切换系统（新铁标系统采用“Y”型切换系统） ， 外电网 I 路、II 路经过电源屏切换控制系统后到系统内部仍为两路，即 I 路、II 路互 为主备，均挂有负载。切换控制系统通过控制接在主回路上的 4 台交流接触器（KM）的 励磁线圈来控制接触器动作，以实现“H”型桥式切换。对于三相电输入电系统，切换 系统分别切换两路的三相火线，两路零线并联后直接接入系统内部；而单相系统则零、 火线同时经过切换，再接入系统内部。
开给到万克端子，如图 5。每台稳压模块容量为 6.5A，当两台稳压模块输出同相位时， 模块后端可以连接 110V 隔离变压器， 再将两台 110V 隔离变压器输出端串联， 从而实现 更大容量电源（220V/13A） 。
6
PDF created with pdfFactory trial version
用途
直流转辙机 交流转辙机 220Vac 电源 220Vac 电源 输出 输出
站间联系电源220Vac×3 路 输出 24－60V/2A 输出 24－60V/2A 输出 输出 输出 220Vac/1A
3、6 1、4 28、22 输出 22Vdc/16A
3 输出 C 1 输出 A 4 输出 B
220Vac/5.5A 220Vac/5.5A 220Vdc/2A
7
PDF created with pdfFactory trial version
北京鼎汉技术股份有限公司
图 6：25Hz 电源输出配电图
二、
防雷系统
防雷系统由输入防雷和输出防雷两部分组成， 其中包括两级输入防雷分和一级输出 防雷。 1. 输入防雷 系统输入级防雷可以承受 8/20μs 电流冲击 20KA，20 次；8/20μs 电流冲击 40KA，

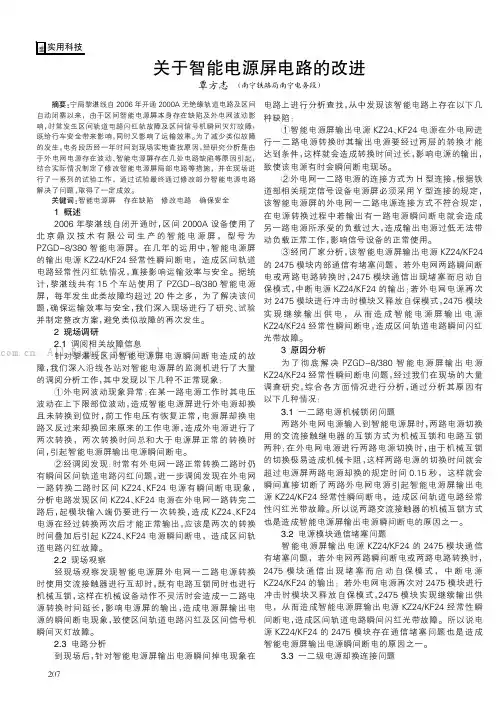

关于智能电源屏电路的改进
摘要:宁局黎湛线自2006年开通2000A无绝缘轨道电路及区间自动闭塞以来，由于区间智能电源屏本身存在缺陷及外电网波动影响，时常发生区间轨道电路闪红轨故障及区间信号机瞬间灭灯故障，既给行车安全带来影响，同时又影响了运输效率。
为了减少类似故障的发生，电务段历经一年时间到现场实地查找原因，经研究分析是由于外电网电源存在波动、智能电源屏存在几处电路缺陷等原因引起，结合实际情况制定了修改智能电源屏局部电路等措施，并在现场进行了一系列的试验工作，通过试验最终通过修改部分智能电源电路解决了问题，取得了一定成效。
关键词:智能电源屏存在缺陷修改电路确保安全1概述2006年黎湛线自闭开通时，区间2000A设备使用了北京鼎汉技术有限公司生产的智能电源屏，型号为PZGD-8/380智能电源屏。
在几年的运用中，智能电源屏的输出电源KZ24/KF24经常性瞬间断电，造成区间轨道电路经常性闪红轨情况，直接影响运输效率与安全。
据统计，黎湛线共有15个车站使用了PZGD-8/380智能电源屏，每年发生此类故障均超过20件之多，为了解决该问题，确保运输效率与安全，我们深入现场进行了研究、试验并制定整改方案，避免类似故障的再次发生。
2现场调研2.1调阅相关故障信息针对黎湛线区间智能电源屏电源瞬间断电造成的故障，我们深入沿线各站对智能电源屏的监测机进行了大量的调阅分析工作，其中发现以下几种不正常现象：①外电网波动现象异常：在某一路电源工作时其电压波动在上下限部位波动，造成智能电源屏进行外电源却换且未转换到位时，前工作电压有恢复正常，电源屏却换电路又反过来却换回来原来的工作电源，造成外电源进行了两次转换，两次转换时间总和大于电源屏正常的转换时间，引起智能电源屏输出电源瞬间断电。
②经调阅发现：时常有外电网一路正常转换二路时仍有瞬间区间轨道电路闪红问题，进一步调阅发现在外电网一路转换二路时区间KZ24、KF24电源有瞬间断电现象，分析电路发现区间KZ24、KF24电源在外电网一路转完二路后，起模块输入端仍要进行一次转换，造成KZ24、KF24电源在经过转换两次后才能正常输出，应该是两次的转换时间叠加后引起KZ24、KF24电源瞬间断电，造成区间轨道电路闪红故障。
读取鼎汗电源屏数据说明
读取鼎汗电源屏数据说明由于鼎汗智能屏告警开关量数据与鼎汗智能屏对于文档不一致，现用232串口读取智能屏数据。
步骤如下：1.用USB转232串口连接到智能屏COM2上。
注：USB转323串口和智能屏COM2都是公头，要用母头对接。
2.将智能屏上八位端子上的5，6拨向OFF。
3.打开超级终端，选择正确串口，设置波特率为4800，数据流控制为无、其他不变。
4.重新开启智能屏监控模块，此时超级终端上得到智能屏模块数据、告警数据和输出数据。
如果数据不全，重新开启智能屏监控模块再得数据一次。
所得数据模板如下：=================================发送模块数据数据4143 消息解释序号信号名称-------------------------------------------1:DHXD-SC1--1:DHXD-SC1-1 轨道，局部模块12:DHXD-SC1--2:DHXD-SC1-2 轨道，电源模块23:DHXD-SD1--1:DHXD-SD1-1 直流转辙机模块14:DHXD-SD1--2:DHXD-SD1-2 直流转辙机模块25:DHXD-SD1--3:DHXD-SD1-3 直流转辙机模块36:DHXD-SE3--1:DHXD-SE3-1 继电器,电码化37:DHXD-SE4--1:DHXD-SE4-1 继电器,电码化18:DHXD-SE4--2:DHXD-SE4-2 继电器,电码化29:DHXD-SH1--1:DHXD-SH1-1 信号点灯1模块10:DHXD-SH1--2:DHXD-SH111:DHXD-SH1--3:DHXD-SH1-3 备用模块112:DHXD-SH1--4:DHXD-SH1-4 微机监测,TDCS13:DHXD-SH1--5:DHXD-SH1-5 稳压备用模块14:DHXD-SH1--6:DHXD-SH1-6 备用模块215:DHXD-SW1--1:DHXD-SW1-1 计算机联锁模块1 16:DHXD-SW1--2:DHXD-SW1-2 计算机联锁模块2=========================================== 北京鼎汉技术有限公司电源屏微机检测消息解释=========================================== 发送告警状态4044消息解释序号告警名称-------------------------------------------1:系统输入1停电2:系统输入2停电3:系统输入停电4:配电监控板通讯中?5:防雷空开断6:局部电源2输出断7:局部电源1输出断8:轨道电源2输出断9:轨道电源1输出断10:稳压备用电源断11:不稳压备用断12:站间联系电源输出断13:闭塞电源输出断14:电码化电源2输出断15:电码化电源1输出断16:继电器电源输出断17:直流转辙机电源断18:1路输入空开跳19:2路输入空开跳20:道岔表示电源输出断21:TDCS电源输出断22:微机监测电源输出断23:信号点灯电源2输出断24:信号点灯电源1输出断25:计算机联锁电源断26:系统输入一路相位错27:系统输入二路相位错28:24V辅助电源故障29:短路切除板故障30:熷?ɡp€31:熷?ɡp€32:切换电源板?33:熷?ɡp€34:系统输入1A缺相35:系统输入1B缺相36:系统输入1C缺相37:系统输入2A缺相38:系统输入2B缺相39:系统输入2C缺相-------------------------------------------================================= 发送系统输出模拟量数据4241消息解释序号信号名称-------------------------------------------1:直流转辙机电源电压2:直流转辙机电源电流3:继电器,电码化电源电压4:继电器,电码化电源电流5:闭塞电源电压6:闭塞电源电流7:站间联系电源电压8:站间联系电源电流9:信号点灯电源1电压10:信号点灯电源1电流11:信号点灯电源2电压12:信号点灯电源2电流13:稳压备用电源电压14:稳压备用电源电流15:微机监测,TDCS电源电压16:微机监测,TDCS电源电流17:计算机联锁电源电压18:计算机联锁电源电流19:轨道电源1-2电压20:轨道电源1-2电流21:局部电源1-2电压22:局部电源1-2电流23:轨道,局部1-2轨道电源频率24:轨道,局部1-2局部超前轨道相位-------------------------------------------。
智能型充电器的电源和显示的设计说明
.毕业设计报告（论文）课题名称智能型充电器的电源和显示的设计摘要.......................................................................................1. 第一章概述. (3)第一节绪论.................................................................................1.1课题背景.. (3)1.2常见充电电池特性及充电方式 (3)1.3主要芯片的选择………………………………………………………..4.1.4液晶显示模块的选择 (5)第二节毕业设计任务和要求 (6)第二章硬件电路设计.................................................................... 第一节硬件电路主要芯片 (6)2.1.1 Atmega16L (6)2.1.2 Atmega16L的存储器 (7)第二节 LCD的液晶显示………………………………………………….2.2.1 LCD的显示原理…………………………………………………8..2.2.2 液晶显示控制驱动器…………………………………………8.2.2.3 液晶显示模块的特点……………………………………….8.第三章软件设计………………………………………………..3.1 用C语言开发单片机的优势 (9)3.2 液晶显示汉字或字符的原理 (10)3.3 LCD模块的指令说明 (10)第四章毕业总结…………………………………….4.1 经验总结和感谢 (10)LCD液晶显示已经是人机界面的关键技术。
本文对基于单片机的LCD液晶显示器控制系统进行了研究。
首先在绪论中介绍了本课题的课题背景、研究意义及完成的功能。
本系统是以单片机的基本语言汇编语言来进行软件设计，指令的执行速度快，节省存储空间。
教学课件-信号智能电源屏(鼎汉)的简介与维护
输入切换系 统故障
1、输入交流接触器 电网相序不对
全部不吸或者部分
不吸2、交流接触器 接触器控制线缆回路
பைடு நூலகம்
频繁吸合释放
存在虚接或脱路的情
况
改正电网相序
检查接触器控制回路线缆 ，对虚接或脱落的线路重 新连接
接触器控制板坏
更换控制板
接触器损坏
更换接触器
警注告 意： 如果确定电网相序及电压频率都不存在问题后，故障仍未消除， 可采用电源屏紧急直供方法，暂时恢复供电，缩短故障延时时间。 待鼎汉工程师前往现场后，再进行进一步排查。
系统监控
RS232/RS485/MODEM
集中监控 （三级）
输入输出 配电监控 系）统（一级
模块监 控系统 （一级）
RS485
监控单元系统（ 二级）
版权所有
盗版必究
系统监控
输入输出 配电监控
系统
输入电压
（电压采样板）
输入电流 （电流采样板）
开关量 （空开、防雷等）
一级监控系统
配电监控 转接板
配电监控 CPU板
版权所有
盗版必究
日常维护
序号 1 2 3 4
5
内容
检查直流屏面板一二路电源指示灯状态
检查直流屏故障灯状态 告警蜂鸣器 D级防雷指示灯状态 平面巡视各个电源屏各个模块面板指示灯是否正常
6 记录各个模块面板数码显示器显示的电压电流
7 检查电源屏监控单元告警数据
8 记录监控单元运行数据 9 查看交流接触器的状态 10 查看C级防雷的状态 11 利用天窗维修点，手动对电源屏输入电源进行切换 12 对输出电源各路进行绝缘测试
版权所有
盗版必究
信号智能电源屏的检修作业
Telecom Power Technology运营探讨信号智能电源屏的检修作业邝香琦（武汉铁路职业技术学院，湖北武汉信号智能电源屏是铁路系统专用的供电设备，其工作状态是否良好将直接影响铁路信号现场各个系统和进而影响到铁路运输的效率和安全，因此需要定期的对智能电源屏进行检修试验，系列的智能电源屏为例，介绍该系列智能电源屏的工作原理，然后简要分析该系统智能电源屏各模块的检修试验过程，为相关工作人员提供参考。
信号智能电源屏；检修试验；微机监测；轨道电路Signal Intelligent Power Screen Maintenance WorkKUANG XiangqiWuhan Railway Vocational College of TechnologySignal inteligent power supply panel is a special power supply equipment for railway system.It will affect normal operation about the systems and equiments of railway signal directlyrailway transportation that the state of the signal inteligent power supply.Therefore 2020年10月25日第37卷第20期Telecom Power TechnologyＯｃｔ． ２５，２０２０，Ｖｏｌ． ３７ Ｎｏ． ２０ 邝香琦：信号智能电源屏的 检修作业对该系列信号智能电源屏的检修试验，本质上就是对各个模块的检修试验。
3.1 输入配电检修试验通过试验电源切换系统，确保I 、II 路电源中任意一路故障的情况下，可及时转换到另一路。
在I 、II 路电源正常时，断开电源屏I 路电源的输入断路器，人工切换到II 路电源供电，再将该断路器恢复成闭合状态，进行反方向的切换试验，通过I 切II 或II 切I 手动切换按钮操作，亦可进行切换试验。
鼎汉综合智能电源屏(系统设计方案及说明)(精选.)
系统设计方案及说明一、设计指导思想及企图北京鼎汉技术有限企业（原北方华为）依靠艾默生网络能源有限企业（原华为电气）在电力电子技术、智能监控技术上的强盛技术优势，成功研制的PZ系列铁路信号智能电源系统于 2001 年 6 月经过铁道部部级判定，目前已在全路各大铁路局、城市轨道交通等领域获得宽泛应用，累计销售1200 余套，此中城市轨道交通项目累计销售190 余套，产品的技术先进性、质量稳固性获得全路的广泛认同。
在城市轨道交通项目中，接踵为上海地铁五号线、一号线、二号线、八号线及七号线停产场项目；为广州地铁一、二、三、四、五号线项目；北京地铁四、十号线；南京地铁一号线；深圳地铁项目等供应信号电源供应，接踵配合的信号主设施供应商包含：阿尔卡特、西门子、USS、阿尔斯通等。
本次招标的综合智能电源屏是拥有智能监控、高靠谱、高安全、高效率、少维修、操作方便的铁路信号电源设施，主要功能是向上海地铁6 号线的正线、控制中心车辆段、及试车线的所有的信号系统设施（含信号机、电动转辙机、DCS轨旁设施、计轴设施、设施室内的地区控制器、 DCS设施、继电器、联锁设施等）供应稳固靠谱的交、直流电源。
二、系统依据的主要技术指标及规范我企业供应的综合智能电源屏系统依据的主要技术指标及规范以下：GB 191 包装储运图示标记GB 2423.1 电工电子产品基本环境基本试验规程试验 A：低温试验方法GB 2423.2 电工电子产品基本环境基本试验规程试验 B：高温试验方法GB 2423.4 电工电子产品基本环境基本试验规程试验 Db：交变湿热试验方法GB/T 16435.1 远动设施及系统接口GB/T13729 运动终端通用技术条件JJG01 电丈量变送器GB 2828 逐批检查技术抽样程序及抽样表GB 2829 周期检查技术抽样程序及抽样表TB 1424 通信信号产品的温升TB 1433 铁路信号产品正常工作环境条件TB 1447 信号产品的绝缘电阻TB 1448通信信号产品的绝缘耐压TB/T 1528.1-2002铁路信号电源屏第一部分:总则TB/T 1528.3-2002 铁路信号电源屏第三部分: 继电联锁信号电源屏 TB/T 1528.4-2002 铁路信号电源屏第四部分：计算机联锁信号电源屏TB/T 1476铁路信号箱、架、柜外型其本尺寸系列GB 4942.2低压电器设施外壳防备等级IEC-439 低压成套配电装置标准GB 4943-1995 信息技术设施（包含电气事务设施）的安全（ idt IEC 950 ： 1991）GB/T 14048.1-1993 低压开关设施和控制设施总则 (eqv IEC 947-1:1988 ）GB 14048.2-1994 低压开关设施和控制设施低压断路器（ eqv IEC 947-2:1988 ）GB/T 14715-1993信息技术设施不中断电源通用技术条件TB/T 2496-2000信号微机监测系统技术条件GB7251.1-1997 低压成套开关设施和控制设施第一部分：型式试验和部分型式试验成套设施（ idt IEC 439 ）GB/T 17626.2-1998电磁兼容试验和丈量技术静电放电抗扰度试验（idt IEC 61000-4-2 ：1995）GB/T 17626.3-1998电磁兼容试验和丈量技术射频电磁场辐射抗扰度试验（idt IEC 61000-4-3 ：1995）GB/T 17626.4-1998电磁兼容试验和丈量技术电迅速瞬变脉冲群抗扰度试验（idt IEC 61000-4-4 ：1995）GB/T 17626.5-1999电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验（idt IEC 61000-4-5 ：1995）GB/T 17626.6-1999电磁兼容试验和丈量技术射频场感觉的传导骚扰抗扰度试验（idt IEC 61000-4-5：1996）三、系统基本功能描绘PZ系列铁路信号智能电源系统的主要功能是向上海地铁 6 号线的正线、控制中心车辆段、及试车线的所有的信号系统设施（含信号机、电动转辙机、DCS轨旁设施、计轴设备、设施室内的地区控制器、DCS设施、继电器、联锁设施等）供应稳固靠谱的交、直流电源，注意特色以下：高靠谱性：所有元器件均降额使用，延长使用寿命；电源模块采纳“1+1”或“ N+1”备份方式，保证了系统的高靠谱性。
DHTDW直流屏技术规范书(DOC)
DHTDW型智能高频开关交直流电源系统技术手册北京鼎汉通技术有限公司DHTDW型直流屏技术手册DHTDW型智能高频开关直流电源系统是北京鼎汉通技术有限公司与战略合作伙伴艾默生网络能源公司集多年开发经验和设备网上运行经验，针对行业用户对直流电源系统高可靠性和高性能要求而设计的新一代电源产品。
其由交流输入配电部分、整流部分、直流输出部分、监控部分等组成。
主要应用在发电厂、水电站以及各类变电站、开闭所和用户变中。
该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电源。
其主要特点如下：●采用开关电源特有的模块化设计，冗余热备份。
●超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所。
●充电模块可带电插拔，在线维护，方便快捷。
●充电模块采用国际最新软开关技术，转换效率高，电磁干扰小。
●硬件低差自主均流技术，模块间输出电流不平衡度典型值 3％。
●充电模块通过CE安规和电磁兼容认证，可靠、安全。
●开放式接口设计，具有强大的通讯功能，很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。
●蓄电池自动管理及保护，实时自动监测蓄电池工作状态及各项参数。
在长期的应用实践中，我司的DHTDW型智能高频开关直流电源系统产品逐渐形成了特有的技术风格，自然冷却、智能温控型风冷、电磁兼容、电子型自动切换、自动校准式绝缘监测、完善的防雷装备等特点自成一格。
这些风格源自应用，辅以理论的支撑，为我们的用户带来了良好的效益。
2.1 系统原理DHTDW型智能高频开关直流电源系统由交流输入配电部分、整流部分、降压部分、直流输出馈电部分、监控部分以及绝缘监测部分组成。
在系统各组成部分中，交流输入配电部分主要由交流配电单元组成；整流部分由充电模块和隔离二极管组成；直流输出馈电部分由降压硅链、绝缘监测、合闸分路和控制分路组成，监控部分由监控模块和配电监控组成。
原理图如图1所示。
图1 DHTDW 型智能高频开关直流电源系统原理框图系统交流输入正常时，两路交流输入经交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。
单位内部认证信号电源电子电气考试(试卷编号121)
单位内部认证信号电源电子电气考试(试卷编号121)1.[单选题]康达智能电源屏逆变模块过温保护，机内温度高于35℃风机启动，机内温度高于（ ）模块关闭。
A)80℃B)70℃C)90℃D)60℃答案:A解析:2.[单选题]鼎汉电源屏的SH1模块是由模块电路板，模块机箱，（ ）组成。
A)开关电源B)模块散热器C)绝缘体D)感应电流答案:B解析:3.[单选题]3TF系列交流接触器吸引线圈的释放电压不小于（ ）（US为吸引线圈额定工作电压）。
A)0.47USB)0.477USC)0.45USD)0.74US答案:B解析:4.[单选题]在PD1-l5型大站电源屏中，主用、备用两面交流电源屏和直流电源屏的转换，以及调压电源屏的故障切除，都是在（ ）电源屏中手动进行的。
A)小站B)交流C)直流D)转换答案:D解析:5.[单选题]智能电源屏电源系统中，交流配电的防雷网络与（ ）的防雷网络之间的配合是否合适，直接影响到系统防雷效果和防雷元件的使用寿命。
A)滤波器6.[单选题]电源屏中的交流接触器是一种用来自动地接通或断开（ ）电路的电器。
A)大电流B)小电流C)大失真D)弱电场答案:A解析:7.[单选题]多功能电源屏Ⅰ屏上部面板由（ ）、故障指示灯、电压表、电流表、稳压直供转换开关，Ⅰ路、Ⅱ路电源转换开关组成。
A)电源表示灯B)白色指示灯C)红色指示灯D)绿色指示灯答案:A解析:8.[单选题]康达智能电源屏稳压整流屏里的断相监督用的155小型工业控制继电器KA1-KA6，其底座2-10端子是接控制继电器（ ）。
A)常闭接点B)常开接点C)线圈D)线圈答案:C解析:9.[单选题]DK.Y3型室外音响器的工作电流不大于（ ）。
A)1AB)1.5AC)2AD)2.5A答案:B解析:10.[单选题]鼎汉电源屏的日常维护需要测试输出绝缘时，必须先（ ）各路输出的防雷保险。
A)断开11.[单选题]在智能电源系统运行过程中有可能产生各种各样的报警情况，这些报警情况对电源运行状态的影响（ ）。
铁路信号系统智能电源屏课件
整流器 绿色闪烁 市电正常，但整流器未工作 1 指示灯 红色常亮 整流器故障
灭
整流器不工作，市电异常
绿色常亮 负载电源由电池工作
电池指 绿色闪烁 电池放电终止预告警 2 示灯 红色常亮 电池异常或电池变换器异常
✓ 当某一型号的模块主备全部故障而
影响输出时：
1、如果有备份模块则可以直接更
型号 换；
完全
相同 2、如果没有备份模块，而机柜上
的两 有同一型号作为备份的其他模块正
个模
块
常，可以临时取下进行更换。
3、更换后地址码按原模块地址码
拨动即可。
✓ 模块的换步骤
① 断开模块输入空开；
② 用螺丝刀拧下模块前面板上方
模块通讯板或监控单 元通讯口故障，也可 能是通讯线没有插接 牢靠
先检查通讯线是否插 牢，如果是单个模块 通讯中断，更换单个 模块通讯CPU板，如 果是所有模块通讯中 断，更换监控单
故障分类
系统监控 类故障
故障现象
监控单元提示 ：“**输出断 ”或“**故障 ”，实际相应 部位没有故障 ，误告警
监控单元显示 值和实际值不 符合
✓ 项目6：重要板件检查 • 检测标准：切换控制板，配电监控板，2+1切换板，切换辅助电
源板，D级防雷板，24V辅助电源板指示LED灯指示正常。
✓ 项目7：电池维护 • 检测标准：测量电池组正负极电压等于单体浮充电压×电池单
体个数。检查电池壳、盖有无漏液、鼓涨及损伤。检查无灰尘
污渍。检查机柜、架子、连接线、端子等处无生锈。检查螺栓
UPS输出
UPS操作控制显示面板：
模拟电路图
6
3
STATUS
1
4
PZ型(鼎汉)智能电源屏检修作业指导书
PZ型（鼎汉）智能电源屏检修作业指导书1 检修准备1.1 预测预判。
通过信号集中监测，对被检站电源屏输入、输出电源的电压、电流曲线，输出电源对地漏流进行调阅分析，针对可能存在的问题，提出检修要求。
1.2 访问。
访问被检站电源屏所在工区，电源屏运行情况，存在问题及需求。
1.3 派班会。
施工负责人召集现场工区、专业工区作业人员，明确各检修作业组负责人、电源断、送电责任人、室内外防护员、作业时间节点、检修要求和安全预判及安全讲话。
1.4 工具及仪表准备。
照明灯、螺丝刀、克丝钳、尖嘴钳、剥线钳、长嘴钳、扳手、电铬铁、联络工具、防护员防护用具、万用表、交、直流电流钳形表等。
1.5 材料准备：毛巾、棉纱、焊锡丝、松香、各种规格万可端子、不同规格的螺丝若干等。
2 PZ型（鼎汉）智能电源屏检修作业流程2.1 检修前检查：做到一听、二看、三摸，基本了解电源屏运行情况。
2.1.1 一听听交流接触器无异响，各电源模块无异响，风冷风机无异响。
2.1.2 二看位置：四项内容查看电源屏监控单元报警情况,记录监测到的输入、输出的电压、电流等数据；查看各电源模块电源、工作、故障、保护等指示灯正常，并联冗余输出的直流电源模块（DHXD-2475、E和D1）的输出电流均流（直流电源模块DHXD-D1在扳动道岔时查看；查看输入、输出防雷模块无劣化、防雷板指示灯亮；查看接触器配线、输入、输出端子配线和套管不变色、不老化。
2.1.3 三摸：四个部位摸电源模块面板温升是否正常；摸接触器及配线、输入、输出端子配线温升是否正常；摸电源输入、模块输入、电源输出断路器是否正常；摸隔离变压器等温升是否正常。
2.1.4 四测（可在检修开始，停电前）：测三相电源的相序相位测两路输入电源相位、相序。
（如UⅠA-ⅡA≒UⅠB-ⅡB≒UⅠC-ⅡC，则两路电源相序一致，如UⅠA-ⅡA≒UⅠB-ⅡB≠UⅠC-ⅡC，或UⅠA-ⅡA ≠UⅠB-ⅡB≒UⅠC-ⅡC，或UⅠA-ⅡA≒UⅠC-ⅡC≠UⅠB-ⅡB，则两路电源相序不一致，如UⅠA-ⅡA≒UⅠB-ⅡB≒UⅠC-ⅡC＜100V则两路电源相位基本一致）。
鼎汉PZ 系列铁路信号智能电源系统常见故障现象及紧急处理方法
2
电源指示灯亮灯，接 触器全部断开，模块 面板全部灭灯，输出 全部中断或部分中 断
不符合要求
更换没有输出的电压 采样板
⑦测量切换驱动板 XS1 接 口 1、3 脚之间与 4、6 脚之 间是否有 220Vac 电压
没有电压
检查采样板输入插座 J1 上的端子 1、4、5、 8 四个脚上的接线和本 电路板的 XS1 接口之 间的接线是否连接良 好，并确保连接良好 更换没有输出的切换 驱动板 更换对应切换逻辑板
故障未排除
更换同型号模块
大 十字 螺丝刀
更换的新 E 模块或 F2 模 块上的 24～60V 可调电 压一定要先调到与原来 模块电压一致！见“附 件
6
PDF created with pdfFactory trial version
北京鼎汉技术有限公司
序 号
故障现象 源、站间联系电源输 出中断，或直流转辙 机电源输出中断
故障未排除
更换 DHXD-D2 模块。
大 十字 螺丝刀
如果电务部门之前维护 时没有进行相序调整， 则 由电务部门协调水电部 恢复正确相序
8
DHXD-E 模块 、 DHXD-D1 模块 或 直流模块同时故障， 将模块输入空开断开再闭 DHXD-F2 模块主备同 没有输出 合，反复几次 时故障， 继 电 器 电
有
查看释放接触器 1、2、 3、4、5、6 接脚上的 接线是否有掉线、 松动 大十字 或虚接现象， 并做好处 螺丝刀 理， 保证接触器上的全 部接线接触良好 接好并紧固接线 万用 表、大 十字、 小一字 螺丝刀
接线不良
有烧损的迹 象
更换烧损板件
2
PDF created with pdfFactory trial version
[精品]北京鼎汉电源屏学习资料.doc
![[精品]北京鼎汉电源屏学习资料.doc](https://img.taocdn.com/s3/m/05527a658f9951e79b89680203d8ce2f00666565.png)
北京鼎汉电源屏学习资料系统交流接触器吸合状态通常有四钟：单独一路电有电情况下：KM1, KM4吸和，KM2,KM3释放。
单独二路电有电情况下：KM2,KM3吸和，KM1, KM4释放。
两路电都有电情况下：KM1, KM3吸和，KM2,KM4释放。
如果两路电都没有电情况下：KM1, KM2, KM3, KM4都释放。
模块种类：1、输出直流电压：DHXD-D1：输出直流转辙机电源DHXD-E：输出继电器电源，半自动闭塞电源2、输出交流电压：DHXD-C：输出25周轨道和局部电源DHXD-D2 (D3):输出三相转辙机电源DHXD-H1 (2, 3, 4):输出各种交流220V电源交流模块:DHXD-H, DHXD-D2, DHXD-C直流模块:DHXD-E, DHXD-D1. DHXD-F2 故障分析及判断故障现象：一、蜂鸣器告警、故障灯亮1、查当前告警2、记录告警信息3、了解故障时外界情况故障现象：二、电源屏断电：1、检测外电压2、查看交流接触器工作情况3、配线4、关闭有问题输入开关5、线路板三、输出无电压：1、模块指示灯2、输出开关断开3、模块置位4、接线四、系统过压告警：1、电网波动2、告警点设置H型切换系统故障应急处理1、切换系统故障故障现象：外电网输入正常，4个交流接触器只吸合1个或是都不吸合，造成整个系统半数模块或所有模块断电，断电模块面板指示灯全部熄灭，系统输出电源受到大面积影响时，输入接触器故障：2、启用手动切换开关直供：当外电网有电，而电源屏交流接触器不能正常切换，导致全场停电或部分模块停电，启用直供开关。
但一定要按正确的操作步骤，否则会发生烧毁全部电源屏配线、模块和配电箱开关的严重后果。
直供开关操作步骤如下：第一步一定要先断开交流一路输入空开闸刀，交流二路空开闸刀，（位置在直流屏前面板内）很重要第二步根据外电网供电情况，1、闭合直供开关。
参照下表150 （一路直供开关）152 （切换开关）151 （二路直供开关）单独一路供电闭合（f）闭合（f）断开（一）单独二路供电断开（一）闭合（f）闭合（f）一、二路同时供电闭合（f）断开（一）闭合（f）2、严禁3个直供开关同时闭合！直供开关的正确工作状态一定是两闭一断，即3个直供开关最多只能有两个闭合：3、在对直供开关进行操作时一定要先断开后闭合第三步：当电源屏故障排除后，恢复正常供电。
PJD20系列智能交流电源屏技术说明书
PJD20系列智能交流电源屏技术说明书许继电源有限公司2010年11月适用范围PJD20系列智能交流电源屏（柜）是我公司为满足变电站无人值守的要求，采用网络化的智能监测和控制技术以及新器件和新工艺等，开发的新型所用电交流配电系统，适用于220KV及以上变电所，提供全所动力、电热和照明用电。
型号定义智能交流电源屏的型号规格定义如下：PJD □ - □ - □／□交流额定电压交流额定电流开关连接方式系统配置方案交流电源屏（柜）◇交流额定电压用交流工作母线指定的标称电压表示，单位为V；◇交流额定电流用交流进线断路器的额定电流表示，单位为A。
◇开关连接方式用英文字母表示如下：G----代表配电断路器为固定式；C----代表配电断路器为插入式或抽屉式。
◇系统配置方案用阿拉伯数字表示如下：22---代表系统配置为2路电源进线，单母线分段接线；23---代表系统配置为3路电源进线，单母线分段接线。
技术特点可靠的电气设备◇采用ABB、施奈德等国际知名公司的低压配电断路器，配合许继完美的低压配电工艺是保证系统高可靠性的关键。
◇系统设计通过PCCC认证，并由许继电源用户多年的使用实践所验证。
◇产品符合IEC60439-1、GB7251-1等标准。
◇通过电磁兼容（EMC）试验，完全满足智能化控制系统的安装使用要求。
模块化的电气设备◇产品的配电单元采用模块化设计，使得PJD20功能系统可以根据要求方便地扩展新功能。
◇高度标准化的产品，所有组件均为标准组件，使得组装、维修更换简单快捷，劳动强度很小。
智能化的电气设备◇进线和母联回路断路器采用电动操作机构，具有双回路和第三路专用备用电源进线备自投功能。
◇进线回路装设采用高性能微处理器的测控装置，实现对交流进线电源的测量、记录、监视和控制等功能，满足变电站综合自动化系统的要求。
安全的电气设备◇设备安装在可拆卸的前面板后，仅露出操作手柄，防止操作人员直接接触带电部分。
◇水平和垂直母排的分隔防护，防止直接接触带电部分。
北京鼎汉电源屏学习资料
北京鼎汉电源屏学习资料系统交流接触器吸合状态通常有四钟：单独一路电有电情况下：KM1,KM4吸和，KM2,KM3释放。
单独二路电有电情况下：KM2,KM3吸和，KM1,KM4释放。
两路电都有电情况下：KM1,KM3吸和，KM2,KM4释放。
如果两路电都没有电情况下：KM1,KM2,KM3,KM4都释放。
模块种类：1、输出直流电压：DHXD-D1：输出直流转辙机电源DHXD-E：输出继电器电源，半自动闭塞电源2、输出交流电压：DHXD-C：输出25周轨道和局部电源DHXD-D2(D3)：输出三相转辙机电源DHXD-H1(2,3,4)：输出各种交流220V电源交流模块：DHXD-H、DHXD-D2、DHXD-C直流模块：DHXD-E、DHXD-D1、DHXD-F2故障分析及判断故障现象：一、蜂鸣器告警、故障灯亮1、查当前告警2、记录告警信息3、了解故障时外界情况故障现象：二、电源屏断电：1、检测外电压2、查看交流接触器工作情况3、配线4、关闭有问题输入开关5、线路板三、输出无电压：1、模块指示灯2、输出开关断开3、模块置位4、接线四、系统过压告警：1、电网波动2、告警点设置Ｈ型切换系统故障应急处理1、切换系统故障故障现象：外电网输入正常，4 个交流接触器只吸合 1 个或是都不吸合，造成整个系统半数模块或所有模块断电，断电模块面板指示灯全部熄灭，系统输出电源受到大面积影响时，输入接触器故障：2、启用手动切换开关直供：当外电网有电，而电源屏交流接触器不能正常切换，导致全场停电或部分模块停电，启用直供开关。
但一定要按正确的操作步骤，否则会发生烧毁全部电源屏配线、模块和配电箱开关的严重后果。
直供开关操作步骤如下：第一步一定要先断开交流一路输入空开闸刀，交流二路空开闸刀，（位置在直流屏前面板内）很重要！！！第二步根据外电网供电情况，1、闭合直供开关。
参照下表即3个直供开关最多只能有两个闭合：3、在对直供开关进行操作时一定要先断开后闭合第三步：当电源屏故障排除后，恢复正常供电。
智能电源屏系统操作维护-客专型-11.11.23
操作维护---故障维护操作
电源
接收 发送
辅助电源板
CPU板
电压调理板Ⅰ
电压调理板Ⅱ
电流调理板Ⅰ
电流调理板Ⅱ
直
继
闭
闭
电
电
稳
道
熔
流 电
电
塞
塞
码
码
压
岔
丝
转
化
化
备
表
断
机
器
Ⅱ Ⅰ Ⅱ Ⅰ
用
示
丝
QF72
QF73
QF74
QF75
QF90
QF91
QF92
QF93
QF94
数据采集单元正面示意图见下图
1——“辅助电源板” 为数据采集单元各功能板件提供电源； 2——“CPU板”对32路电压量、32路电流量及开关量进行采集，并将数据发送给中心监测单元； 3——“电压信号调理板1”对1-16路电压模拟量进行微调； 4——“电压信号调理板2”对17-32路电压模拟量进行微调； 5——“电流信号调理板1”对1-16路电流模拟量进行微调； 6——“电流信号调理板2”对17-32路电流模拟量进行微调；
各站信息传输到服务器来集中显示、管理，因此可以从服务器 上查询各站报警信息来作为各站报警记录参考；
操作维护---日常检修操作
可以每日通过查询各站上传到服务器的 故障信息记录来排查各站的故障隐患
1
2
可以每日通过查询电源屏上 的监控窗来查询历史故障信 息记录来排查故障隐患
3 4
操作维护---定期检修操作
6 9 10
15
1
2
3
7
QF1
QF2
QF3
F1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统设计方案及说明一、设计指导思想及意图北京鼎汉技术有限公司（原北方华为）依托艾默生网络能源有限公司（原华为电气）在电力电子技术、智能监控技术上的强大技术优势，成功研制的PZ系列铁路信号智能电源系统于2001年6月通过铁道部部级鉴定，目前已在全路各大铁路局、城市轨道交通等领域得到广泛应用，累计销售1200余套，其中城市轨道交通项目累计销售190余套，产品的技术先进性、质量稳定性得到全路的普遍认可。
在城市轨道交通项目中，相继为上海地铁五号线、一号线、二号线、八号线及七号线停产场项目；为广州地铁一、二、三、四、五号线项目；北京地铁四、十号线；南京地铁一号线；深圳地铁项目等提供信号电源供应，相继配合的信号主设备供应商包括：阿尔卡特、西门子、USS、阿尔斯通等。
本次投标的综合智能电源屏是具有智能监控、高可靠、高安全、高效率、少维修、操作方便的铁路信号电源设备，主要功能是向上海地铁6号线的正线、控制中心车辆段、及试车线的所有的信号系统设备（含信号机、电动转辙机、DCS轨旁设备、计轴设备、设备室内的区域控制器、DCS设备、继电器、联锁设备等）提供稳定可靠的交、直流电源。
二、系统遵循的主要技术指标及规范我公司提供的综合智能电源屏系统遵循的主要技术指标及规范如下：●GB 191 包装储运图示标志●GB 2423.1 电工电子产品基本环境基本试验规程试验A：低温试验方法●GB 2423.2 电工电子产品基本环境基本试验规程试验B：高温试验方法●GB 2423.4 电工电子产品基本环境基本试验规程试验Db：交变湿热试验方法●GB/T 16435.1 远动设备及系统接口●GB/T13729 运动终端通用技术条件●JJG01 电测量变送器●GB 2828 逐批检查技术抽样程序及抽样表●GB 2829 周期检查技术抽样程序及抽样表●TB 1424 通信信号产品的温升●TB 1433 铁路信号产品正常工作环境条件●TB 1447 信号产品的绝缘电阻●TB 1448 通信信号产品的绝缘耐压●TB/T 1528.1-2002 铁路信号电源屏第一部分:总则●TB/T 1528.3-2002 铁路信号电源屏第三部分: 继电联锁信号电源屏TB/T1528.4-2002 铁路信号电源屏第四部分：计算机联锁信号电源屏●TB/T 1476 铁路信号箱、架、柜外型其本尺寸系列●GB 4942.2 低压电器设备外壳防护等级●IEC-439 低压成套配电装置标准●GB 4943-1995 信息技术设备（包括电气事务设备）的安全（idt IEC 950： 1991）●GB/T 14048.1-1993 低压开关设备和控制设备总则(eqv IEC 947-1:1988）●GB 14048.2-1994 低压开关设备和控制设备低压断路器（eqv IEC 947-2:1988）●GB/T 14715-1993 信息技术设备不间断电源通用技术条件●TB/T 2496-2000 信号微机监测系统技术条件●GB 7251.1-1997 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备（idt IEC 439）●GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验（idt IEC61000-4-2：1995）●GB/T 17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（idtIEC 61000-4-3：1995）●GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIEC 61000-4-4：1995）●GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（idt IEC61000-4-5：1995）●GB/T 17626.6-1999 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验（idt IEC 61000-4-5：1996）三、系统基本功能描述PZ系列铁路信号智能电源系统的主要功能是向上海地铁6号线的正线、控制中心车辆段、及试车线的所有的信号系统设备（含信号机、电动转辙机、DCS轨旁设备、计轴设备、设备室内的区域控制器、DCS设备、继电器、联锁设备等）提供稳定可靠的交、直流电源，注意特点如下：高可靠性：所有元器件均降额使用，延长使用寿命；电源模块采用“1+1”或“N+1”备份方式，确保了系统的高可靠性。
适应性强：1）系统整体散热设计，采用自然冷却散热方式，允许工作环境温度范围为－5℃～＋50℃，在没有空调的房间能可靠正常运行；2）超宽的允许工作电压范围（AC380/220V±25％），特别适用于电网电压不稳定的电化区段；3）同行业领先的防雷技术，在多雷区可保障设备正常运行；4）所有电源模块均采用EMI滤波技术，对外电网带入的高次谐波进行有效抑制，特别适用于27.5Kv网电；5）电磁兼容达到国家A级标准，不影响其它电子设备的正常使用。
维护性好：1）故障定位、故障信息中文显示；2）除集中液晶显示外，所有电源模块均设有电压、电流、频率、相位数字显示装置，清晰直观；3）电源模块可实现热机插拔，在线维护简单快捷；4）电缆连接多采用插接方式，节约维护时间；5）输入配电和输出配电采用抽屉式插框方式，维护方便。
完善的自我保护功能：1）输入过/欠压保护；2）输出过压/限流/短路保护；3）完善的雷击防护措施；4）模块过温保护；5）全部采用阻燃电缆。
绿色环保：1）高效率：单个电源模块效率大于92%，整机系统效率大于85%；2）高功率因数：所有电源模块均采用PFC（功率因数校正）技术，功率因数达0.99，减少前级供电系统的无功损耗，降低投资费用，减少运营成本；3）低噪音：采用高频开关电源技术和自然冷却技术，避免了工频噪音和风扇运转噪音；4）无污染：采用PFC技术，避免了模块内部高次谐波对外电网的污染，有效采用EMI技术，电磁兼容性好。
智能监控：监控系统采用三级集散式监控方案，各级监控自成体系。
监控单元能实时显示电源系统的各项运行参数、运行状态、告警状态、设置参数、系统配置数据。
界面友好，具有在线帮助、数据边界检查功能。
监控单元可对系统输入、模块输出模拟量进行遥测；实现配电系统开关量、模块状态量等信号的遥信功能。
监控单元可根据采集到的数据对系统故障进行声光报警，产生相应的动作，同时能上报到后台主机。
用户可查阅历史告警记录和当前记录。
四、系统集成方案1、集成方案说明PZ系列铁路信号智能电源系统主要由切换系统、电源模块、监控系统及防雷系统四大部分组成，各个部分主要功能及技术指标如下：输入切换单元输入切换单元采用在华为公司通信电源已经使用多年、证明可靠的智能切换控制系统，同时考虑到信号电源系统与铁路信号电源系统的差异性，在本电源屏的设计中两路输入时采用独特的“H－Y”型式配电方案，如图所示： 3L QF2QF3KM1KM2KM3KM4Ⅰ路输入Ⅱ路输入 两路 输入原理图3L UPS/稳压器QF1其中QF2和QF3为手动切换空气开关，KM1-4为交流接触器，QF1为单刀双掷开关。
当两路输入均正常时，交流接触器KM1、KM3 吸合，KM2、KM4断开。
当Ⅱ路输入故障时，KM1、KM4 吸合，KM2、KM3 断开。
当Ⅰ路输入故障时，KM2、KM3 吸合，KM1、KM4 断开。
这种方案确保切换单元工作的可靠工作，更换、检修方便，切换单元做到了热备份，同时具备了自动和手动切换功能，实现输出不间断。
QF1的作用主要是为故障应急和手动选择输入电源而设计的，一路切换系统故障使UPS 的供电脱离故障的输入回路，选择另外一路供电。
输入电压波动范围为380V±25%；输入电源频率范围为50Hz±6%。
具有可靠的输入电源过压/欠压/断相/错相检测，具有测量电流、电压的功能；其中过压检测范围为0.9—1.3U （输入电压）、欠压检测范围为0.7—1.1U(输入电压)、测量电压、电流精度小于0.5%。
负载分配灵活调整，除在公司内部设计中考虑平衡情况设计外，还可以根据现场情况进行调整，使各供电回路做到三相平衡。
智能电源模块系统的各个组成部分均采用模块化结构。
直流模块采用高频开关电源功率因数自动调整技术（PFC 技术），输出采用自主均流“N+1”冗余配置，交流转辙机模块输出采用“1+1”电子互锁主备配置，提高系统可靠性、灵活性，实现系统的免维修，少维护；更换模块时间小于1min 。
采用华为公司无损伤热插拔专利技术（专利号：99216547.4），其输出和输入都有软起动和电流限制装置，带电插拔不会引起系统输出电压的扰动。
高可靠快速保护以及专门设计的短路回缩特性，确保模块长期短路不会损坏，完善的保护功能保证了系统与模块安全可靠运行。
模块本身具有独立的内嵌式CPU监控板，可自我监控模块的工作状态，从而成为一个真正的智能电源模块。
模块工作的所有信息均可通过RS485口传输到监控模块，方便后台实时监控各模块状态。
安规模块EMC：通过信息产业部北京电话交换设备质量监督检验中NO.EMC2001001检验。
防雷设计：通过铁道部产品质量监督检验中心通信信号检验站检验。
电源模块采用高效率设计，热损耗低，系统结构设计充分考虑了散热问题，可以做到自然散热方式。
智能监控系统监控系统采用三级集散式监控体系，各级监控自成体系，下级监控保证在上级监控故障或不存在时能独立工作，产生告警信息；上级监控可以对下级监控的工作状态和数据进行汇总处理。
第一级监控为模块监控和配电监控，监测模块信息和系统配电信息；第二级监控为监控单元为电源系统的人机交互接口，对第一级监控数据进行汇总显示和故障定位；第三级监控为全线电源的信息汇总。
具有如下特点：第一级：模块监控和配电监控每个电源模块都是一个智能单元，电源模块内有一块模块监控CPU板。
模块监控板的功能有：①采集模块的输出电压、电流值②采集电源模块的工作状态，包括保护、故障、工作/备用。
③显示该模块的保护、故障告警信息。
④通过RS485口与监控模块通信。
配电监控对整个系统的配电状态进行监测，完成输入、输出配电的数据采集、干结点输出控制、声光报警及通信等功能。
第二级：监控单元监控模块以INTEL公司嵌入式CPU为主控器，以RTOS（实时多任务操作系统）为系统平台，具有如下功能：1）显示与设置功能：能实时显示电源系统的各项运行参数、运行状态、告警状态、设置参数、系统配置数据。
全汉字显示，界面友好，具有在线帮助、数据边界检查功能。
2）遥测、遥信功能：监控模块可对系统输入、模块输出模拟量进行遥测；实现配电系统开关量、模块状态量等信号的遥信功能。
3）告警与记录功能：监控模块可根据采集到的数据对系统故障进行声光报警，产生相应的动作，同时能上报到后台主机。
