空气处理过程以及送风量计算示例

郑州某医院百级手术部焓湿计算实例

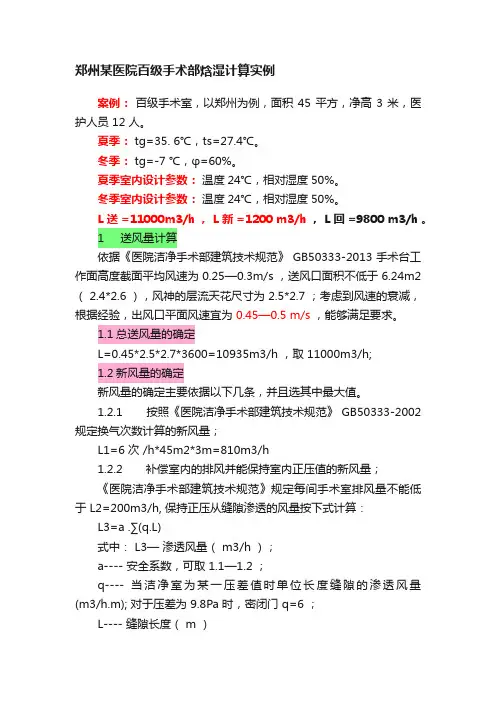

郑州某医院百级手术部焓湿计算实例案例：百级手术室，以郑州为例，面积 45 平方，净高 3 米，医护人员 12 人。

夏季：tg=35. 6℃，ts=27.4℃。

冬季：tg=-7 ℃，φ=60%。

夏季室内设计参数：温度24℃，相对湿度50%。

冬季室内设计参数：温度24℃，相对湿度50%。

L 送 =11000m3/h ， L 新 =1200 m3/h ， L 回 =9800 m3/h 。

1 送风量计算依据《医院洁净手术部建筑技术规范》 GB50333-2013 手术台工作面高度截面平均风速为 0.25—0.3m/s ，送风口面积不低于 6.24m2 （ 2.4*2.6 ），风神的层流天花尺寸为 2.5*2.7 ；考虑到风速的衰减，根据经验，出风口平面风速宜为0.45—0.5 m/s ，能够满足要求。

1.1总送风量的确定L=0.45*2.5*2.7*3600=10935m3/h ，取 11000m3/h;1.2新风量的确定新风量的确定主要依据以下几条，并且选其中最大值。

1.2.1 按照《医院洁净手术部建筑技术规范》 GB50333-2002 规定换气次数计算的新风量；L1=6 次 /h*45m2*3m=810m3/h1.2.2 补偿室内的排风并能保持室内正压值的新风量；《医院洁净手术部建筑技术规范》规定每间手术室排风量不能低于 L2=200m3/h, 保持正压从缝隙渗透的风量按下式计算：L3=a .∑(q.L)式中： L3—渗透风量（ m3/h ）；a---- 安全系数，可取 1.1—1.2 ；q---- 当洁净室为某一压差值时单位长度缝隙的渗透风量(m3/h.m); 对于压差为 9.8Pa 时，密闭门 q=6 ；L---- 缝隙长度（ m ）本手术室两个门：一个为 1.4m*2.1m 的电动气密闭门， L1=7m ；一个为 0.9m*2.1m 的手动平开气密闭门， L2=6m 。

L3=1.2*(q.L1+q.L2)=1.2*(6*7+6*6)=93.6m3/h;补偿室内的排风并能保持室内正压值的新风量：L2+L3=293.6m3/h1.2.3 人员呼吸所需新风量依据《医院洁净手术部建筑技术规范》表 4.0.1 ，每人最小新风量为 60m3/h. 人。

空气调节—计算

G G NW NC W =1、空调室内有工作人员18名（新风量为16 m3/h.人），室内体积250m3，室内有局部排风为300m3/h ，维持室内正压需要换气次数为1.2次／h ，空调冷负荷为3600W ，送风温差为8℃，求该空调房间的最小新风量。

（15分）解：人员需新风量为：18×16＝288m3/h （3分）维持正压所需新风量为：1.2×250＝300 m3/h （3分）；加上局部排风量为：300＋300＝600 m3/h （3分）空调总送风量的10％为：3600÷8÷1.2÷1.01÷1000×3600×10％＝122.7 m3/h （3分）取三者最大值600 m3/h 为最小新风量。

（3分）某空调房间夏季冷负荷Q=23260W ，余湿量W=5Kg/h.室内设计参数为：tN=20±0.5℃, φN=60±5%;室外参数tN=37℃, iW=92.6kJ/kg;新风百分比为15%，送风温差为5℃，采用水冷式表面冷却器，试求夏季工况下所需冷量。

3、设新风量为60 m 3/h ，室内回风量为240 m 3/h ，试按比例绘出风机盘管集中处理新风，新风不承担室内负荷，处理后直接送入房间的送风方式的焓湿图，并分别说明其作图过程和风机盘管的风量。

（10分）答：新风处理到室内焓值，新风与经风机盘管处理的室内回风分别送出后，在室内混合。

在i-d 图上确定室内外状态点N 、W ；过N点作ε线，与相对湿度90%线相交，得送风状态点O ；根据i n 等焓线与相对湿度90%线相交确定新风处理后的机器露点L ；连接L 、O 两点并延长至M 点，使61×=×=O L G G LO OM F W （G W 为新风量，G F 为风机盘管风量），连接N 、M 点。

G F ＝240 m 3/h 。

1、一次回风集中式空调系统，已知室内外空气状态为N 、W ，热湿比线为ε，（1）在焓湿图上画出并说明如何确定空气处理及送风过程。

通风部分案例公式

F
2Δ p ρ ( kg/s )
ζ
μ—窗孔的流量系数, μ= 1/ζ,一般小于 1;
ζ—局部阻力系数，Δ p=ζρ v²/2; Δ p —窗孔两侧压力差，Pa; F —窗孔的面积，m²。
2.2 窗孔余压 p162
Pax =P0x -h1
(
ρ -ρ wn
)
g=-h1
(
ρ -ρ wn
)
g
Pbx=P0x+h2
1.4 事故通风:设计原则：换气次数不小于 12 次/小时，当进排风口水平距离达不到 20m 时，
排风口必须高出进风口 6m p159
2 、自然通风原理 p160 2.1 窗孔的通风量 p161 L=vF=μF
2Δ p ρ
= μ
G 2ρΔ p
=
ζG ( m³/s ) 2ρΔ p
G=μF
2Δ p ρ =
F a = h2
Fb
h1
P170
ρ Vt2
避风天窗压差 Δ pt=ζ
p
2
( Pa ) ζ—天窗局部阻力系数；ρ —天窗排气温度下密度； p
筒形风帽 p171 L=2827d²
A
( m³/h ) A= 0.4vw² +1.63( Δ pg +Δ pch )
1.2 + ∑ζ+ 0.02l/d
L —单个风帽排气量, m³/h;d —风帽直径,m;A —压差修正系数;vw —室外计算风速; Δ pg—热压,Pa;Δ pch—室内进风或排风形成的正负压与室外大气压的压差,排风正,进风负,Pa;
(
Pa
)
ζ—局部阻力系数,ζ=2.34;v
—条缝口吸入速
0

空调房间送风状态的确定及送风量的计算

空调房间送风状态的确定及送风量的计算3.7空调房间送风状态的确定及送风量的计算在已知空调区冷(热)、湿负荷的基础上，确定消除室内余热、余湿，维持室内所要求的空气参数所需的送风状态及送风量，是选择空气处理设备的重要依据。

3.7.1空调房间送风状态的变化过程在空调设计中，经常采用空气质量平衡和能量守恒定律来进行空调系统的一些能量问题分析图3-10表示一个空调房间的热湿平衡示意图，房间余热量(即房间冷负荷)为Q (kW)，房间余湿量(即房间湿负荷)为W (kg ／s)，送入mq (kg/s)的空气，吸收室内余热余湿后，其状态由O(h O ，d O )变为室内空气状态N(h N ，d N )，然后排出室外。

图3-10 空调房间的热湿平衡当系统达到平衡后，总热量、湿量均达到了平衡，即总热量平衡⎪⎭⎪⎬⎫-==+O N m N m O m h h Q q h q Q h q (3-43)湿量平衡⎪⎭⎪⎬⎫-==+O N m N m O m d d W q d q W d q(3-44) 式中 m q ——送入房间的风量（kg/s ）；Q ——余热量（kW ）；W ——余湿量（kg/s ）；O O d h ,——送风状态空气的比焓值（kJ/ kg ）和含湿量（kg/kg ）；N N d h ,——室内空气比焓值（kJ/ kg ）和含湿量（kg/kg ）。

同理，可利用空调区的显热冷负荷和送风温差来确定送风量。

)(ON p mt t C Q q -= (3-45) 式中 Q ——显热冷负荷（kW ）；C p ——空气的定压比热容[ 1.01 kJ/(kg ⋅K)]。

上述公式均可用于确定消除室内负荷应送入室内的风量，即送风量的计算公式。

图3-11 为送入室内的空气(送风)吸收热、湿负荷的状态变化过程在h-d 图上的表示。

图中N 为室内状态点，O 为送风状态点。

热湿比或变化过程的角系数为s RON d d h h W Q --==)(ε (3-46) 由上可得，送风状态O 在余热Q ，余湿W 作用下，在h-d 图上沿着过室内状态点N 点且/Q W ε=的过程线变化到N 点。

洁净区域二次回风负荷计算

洁净区域二次回风负荷计算一、风量计算根据系统需求计算得到系统所需总风量为17000 m3/h，新风量为4000 m3/h，总回风量为13000 m3/h。

二，夏季空气处理过程计算本系统设计采用二次回风，夏季户外新风W先与室内部分一次回风N混合至中间状态点C，而后制冷除湿至露点L，再与室内部分二次回风N混合至送风状态点O，进而送入室内。

焓湿图过程线如下图所示：二次回风系统过程线图（夏季）:计算所得各状态点参数如下：洁净区域空气处理过程状态参数表状态点名称干球温度(℃) 相对湿度(%) 含湿量(g/kg) 焓值(kJ/kg)W 33.6 63.6 21.4 88.7N 24 60 11.4 53.2C 29.2 64.5 16.8 72.3L 16.7 90 10.9 44.5O 19.3 77.8 11.1 47.6已知系统所需总风量为17000 m3/h，新风量为4000 m3/h，总回风量为13000 m3/h。

根据W、N、C三点的焓值及新风量可以计算出系统一次回风量为：G1=4000*(88.7-72.3)/(72.3-53.2)=3434 m3/h根据总风量及一次回风量可以计算出系统二次回风量为：G2=13000-3434=9566 m3/h根据C、L两点的焓值及经过表冷盘的风量(一次回风量+新风量)可以计算空气处理机组所需冷量：Q=(3434+4000)*(72.3-44.5)*1.2/3600=69 Kw三、冬季空气处理过程计算。

本系统设计采用二次回风，冬季户外新风W先与室内部分一次回风N混合至中间状态点C，而后绝热加湿至露点L，再与室内部分二次回风N混合至中间状态点M，进而送入室内。

但是本系统室内没有大的发热和发湿量生成，热湿负荷很小，可以忽略不计。

系统经过这一系统复杂的工序后，最终的作用其实是将户外新鲜的空气处理到室内所需的工况。

因此冬季计算时仅需要计算将引入室内的新风处理到室内工况时所需要的加热量和加湿量即可。

废气处理的风量风管计算方法

风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量 4 万，风速 9m/s，得风管尺寸 =40000/9/3600=1.23 平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的 3600 是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式 ~~ 或者求暖通根抵知识学习文档，手里的设计规*对现在的我来说太太高深，还是从根抵打起吧一小时有 3600 秒，除以 3600 是因为计算公式先后的单位要统一。

这个公式对所有风管计算都合用，但是 9m/s 这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个 9m/s 的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规 *消声局部，还有矩形风管的规格最好用标准的，施工规*里的是 1600，没有 1500。

以假定流速法为例，其计算步骤和方法如下：1 ．绘制通风或者空调系统轴测图，对各管段发展编号，标注长度和风量。

管段长度普通按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积阻塞管道。

因此，必须通过全面的技术经济比拟选定合理的流速。

根据经历总结，风管内的空气流速可按表 6-2-1、表 6-2-2 及表 6-2-3 确定。

除尘器后风管内的流速可比表 6-2-3 中的数值适当减小。

类别工业建筑机械通讯工业辅助及民用建筑自然通风机械通风风管材料薄钢板、混凝土砖等 6干管~ 14~120.5~1.05~8支管4 2 ~2~60.5~0.72~5室内进风口8 1 . 5 ~ 3 . 51.5~3.0室内回风2 . 5 ~2.0~3.0.表 6-2-2 空调系统低速风管内的空气流速频率为 1000Hz 时室内允许声压级〔dB〕部位＜40 40~60 ＞60新风入口 3.5~4.0 4.0~4.5 5.0~6.0 总管和总干管 6.0~8.0 6.0~8.0 7.0~12.0 无送、回风口的支管 3.0~4.0 5.0~7.0 6.0~8.0 有送、回风口的支管 2.0~3.0 3.0~5.0 3.0~6.0 表 6-2-3 除尘风管的最小风速〔m/s〕粉尘类别粉尘名称干锯末、小刨屑、纺织尘木屑、刨花枯燥粗刨花、大块干木屑垂直风管101214水平风管121416纤维粉尘矿物粉尘金属粉尘其它粉尘潮湿粗刨花、大块湿木屑棉絮麻石棉粉尘耐火材料粉尘黏土石灰石水泥湿土〔含水 2%以下〕重矿物粉尘轻矿物粉尘灰土、砂尘干细型砂金刚砂、刚玉粉钢铁粉尘钢铁屑铅尘轻质干粉尘〔木工磨床粉尘、烟草灰〕1881112141314121514121617151319208201013181716161818161418201915232510煤尘焦炭粉尘谷物粉尘1114101318123．根据各风管的风量和选择的流速，按式〔6-2-1〕计算各管段的断面尺寸，并计算磨擦阻力和局部阻力。

第五章空气处理过程计算

5.1 风机盘管加新风系统空气处理过程本设计中，新风处理到室内空气焓值，不承担室内负荷。

新风接入风机盘管的出风管上，这样能减少通过风机盘管的风量，但是必须每个风机盘管出口都有新风接入才能使新风分布均匀，新风管道比较多。

5.1.1夏季空气处理过程焓湿图，以2001房间为例，（1）确定新风处理状态：根据室内空气h N 线、新风处理后机器露点的相对湿度和风机温升△t 即可确定新风处理后的机器露点L 及其温升后的L ′点；（2）确定总风量与风机盘管风量：过N 点作ε线与φ=90%线相交（按最大限度提高送风温差考虑），即得送风点O 。

房间送风量G=∑Q/(h N -h O ),连接L ′、O 两点并延长到M 点，使式中G W —新风量，㎏/s ；G F —风机盘管风量，㎏/s 。

故房间总送风量G=G W +G F ,而M 即风机盘管的出风状态点。

各参数详情如下：送风量m^3/h: 1137.63新风量m^3/h: 90回风量m^3/h: 1047.63新风比%: 7.91117热湿比: 11802.4-------------------------FCU 冷量kW: 3.7472FCU 显热冷量kW: 2.76275新风AHU 冷量kW: 1.02386房间冷负荷kW: 3.6897新风管温升负荷kW:0.0575008F WG G O L OM --'=注: 新风不承担室内冷负荷.4.1.2冬季空气处理过程焓湿图如图—2：同样以一层卧室为例。

则冬季风机盘管负荷的确定如下： 1、室内送风状态点确定过N 点作ε线，根据新风比可确定送风点O ，则新风比分别过W 、N 点作等湿线，连接两条直线上的任意两点W 1、N 1，作出点O 满足即为送风状态点O 。

WF WG n G G =+n 111=M N O N。

送风量计算公式

送风量计算公式摘要：一、引言二、送风量的定义和作用三、送风量计算公式及解析1.送风量的基本计算公式2.送风量的影响因素3.送风量计算公式的应用实例四、送风量计算公式在实际工程中的应用五、总结正文：送风量计算公式是在暖通空调、通风系统设计中经常用到的工具，它能够帮助我们准确地计算出系统中需要的风量，以确保空气流通、舒适度的需求得到满足。

送风量是指通风系统在单位时间内向室内送入的风量，通常用单位时间内的立方米数（m/h）来表示。

送风量的大小直接影响到室内空气质量、温度、湿度等参数，因此在设计通风系统时，合理地确定送风量是非常重要的。

送风量的计算公式为：Q = A × v其中，Q 表示送风量，A 表示送风口或进风口的面积，v 表示风速。

在实际应用中，影响送风量的因素有很多，如送风口或进风口的形状、大小、位置、风速等。

为了更准确地计算送风量，设计人员需要根据具体情况对这些因素进行综合考虑。

以一个简单的例子来说明送风量计算公式的应用。

假设一个房间的长、宽、高分别为10m、8m 和3m，室内需要保持的温度为25℃，我们可以通过如下步骤计算出所需的送风量：1.计算房间的体积：V = 10 × 8 × 3 = 240 m2.根据室内外温差（例如5℃）和房间的表面积（S = 2 × (10 × 3 + 8 ×3)) 计算房间的热量需求：Q = U × S × ΔT = 1.2 × 240 × 5 = 1440 kcal/h3.根据房间的热量需求和通风系统的热交换效率（例如0.75）计算所需的送风量：Q" = Q / η = 1440 / 0.75 = 1920 m/h因此，这个房间至少需要1920 m/h 的送风量才能保持舒适的室内环境。

通过以上分析，我们可以看到，送风量计算公式在实际工程中发挥着重要作用。

排风量计算公式范文

排风量计算公式范文排风量是指单位时间内排出的气体体积。

在不同的应用领域中，排风量的计算公式也有所不同。

1.普通建筑物的排风量计算：在普通建筑物中，排风量的计算通常考虑建筑物使用面积、人口密度以及使用场所的特殊要求。

根据通风换气的要求，可以使用以下公式来计算排风量：排风量=使用面积×人口密度×换气频率其中，使用面积指的是排风系统所服务的建筑物或房间的面积，单位通常为平方米；人口密度是指单位面积内的人口数量，单位为人/平方米；换气频率是指单位时间内需要进行的换气次数，单位为次/小时。

2.工业建筑物的排风量计算：在工业建筑物中，通常需要考虑工艺过程中产生的废气或污染物的排放量。

根据工艺过程的要求，可以使用以下公式来计算工业建筑物的排风量：排风量=污染物产生速率×产生率×温度修正系数/污染物浓度其中，污染物产生速率是指单位时间内产生的污染物体积或质量，单位通常为立方米/小时或千克/小时；产生率是指单位时间内需要处理的污染物产生的数量，单位通常为单位时间内的产量；温度修正系数是根据污染物在不同温度下的排放特性进行修正；污染物浓度是指污染物在排风过程中的浓度，单位通常为毫克/立方米。

3.实验室或洁净室的排风量计算：在实验室或洁净室中，通常需要考虑室内的空气质量和污染物的排放量。

可以使用以下公式来计算实验室或洁净室的排风量：排风量=(负压差×室内空气流速)/污染物浓度其中，负压差是指室内外之间的压力差，单位通常为帕斯卡（Pa）；室内空气流速是指单位时间内流过给定截面的空气体积，通常以立方米/小时为单位；污染物浓度是指室内空气中污染物的浓度，通常为微克/立方米。

需要注意的是，以上公式只是一些常用的排风量计算方法，在实际应用中还可能存在其他因素和特殊要求，需要根据具体情况进行调整和修正。

同时，在设计和使用排风系统时，还需要考虑相关的法规和标准要求，以确保排风量的合理性和安全性。

空调房间送风状态的确定与送风量的计算

3.7空调房间送风状态的确定及送风量的计算在已知空调区冷(热)、湿负荷的基础上，确定消除室内余热、余湿，维持室内所要求的空气参数所需的送风状态及送风量，是选择空气处理设备的重要依据。

3.7.1空调房间送风状态的变化过程在空调设计中，经常采用空气质量平衡和能量守恒定律来进行空调系统的一些能量问题分析图3-10表示一个空调房间的热湿平衡示意图，房间余热量(即房间冷负荷)为Q (kW)，房间余湿量(即房间湿负荷)为W (kg ／s)，送入m q (kg/s)的空气，吸收室内余热余湿后，其状态由O(h O ，d O )变为室内空气状态N(h N ，d N )，然后排出室外。

图3-10 空调房间的热湿平衡当系统达到平衡后，总热量、湿量均达到了平衡，即总热量平衡 ⎪⎭⎪⎬⎫-==+O N m N m O m h h Q q h q Q h q (3-43) 湿量平衡 ⎪⎭⎪⎬⎫-==+O N m N m O m d d W q d q W d q (3-44)式中 m q ——送入房间的风量（kg/s ）； Q ——余热量（kW ）；W ——余湿量（kg/s ）；O O d h ,——送风状态空气的比焓值（kJ/ kg ）和含湿量（kg/kg ）；N N d h ,——室内空气比焓值（kJ/ kg ）和含湿量（kg/kg ）。

同理，可利用空调区的显热冷负荷和送风温差来确定送风量。

)(O N p m t t C Qq -= (3-45)式中 Q ——显热冷负荷（kW ）；C p ——空气的定压比热容[ 1.01 kJ/ (kg ⋅K)]。

上述公式均可用于确定消除室内负荷应送入室内的风量，即送风量的计算公式。

图3-11 为送入室内的空气(送风)吸收热、湿负荷的状态变化过程在h-d 图上的表示。

图中N 为室内状态点，O 为送风状态点。

热湿比或变化过程的角系数为sR O N d d h h W Q --==)(ε (3-46) 由上可得，送风状态O 在余热Q ，余湿W 作用下，在h-d 图上沿着过室内状态点N 点且/Q W ε=的过程线变化到N 点。

空气处理过程以及送风量计算示例
