步进电机可靠性试验作业指导书
电动机试验作业指导书
电动机试验作业指导书一、试验目的本试验旨在对电动机进行全面的性能测试和评估，包括功率输出、效率、转速、温度等方面的参数测量。
通过试验结果的分析，评估电动机的工作状态和性能表现，为电动机的使用和维护提供参考依据。
二、试验设备和工具1. 电动机：型号XXX，额定功率XXX kW，额定电压XXX V，额定转速XXX rpm。
2. 电能表：用于测量电动机的输入功率。
3. 转速表：用于测量电动机的转速。
4. 温度计：用于测量电动机的温度。
5. 电压表和电流表：用于测量电动机的电压和电流。
三、试验准备1. 确保电动机的安全性能良好，无异常噪声和异味。
2. 检查电动机的电源接线是否正确，接地是否良好。
3. 检查试验设备和工具的工作状态是否正常。
4. 清洁电动机的外部表面，并确保无杂物阻挡散热器。
四、试验步骤1. 功率输出测试a. 将电动机连接到电能表，记录电动机的输入功率。
b. 逐步增加电动机的负载，记录不同负载下的输入功率和输出功率。
c. 根据输入功率和输出功率计算电动机的效率。
2. 转速测试a. 将转速表连接到电动机的轴上，记录电动机的转速。
b. 在不同负载下，记录电动机的转速变化。
3. 温度测试a. 使用温度计测量电动机的外壳温度。
b. 在不同负载下，记录电动机的外壳温度变化。
4. 电压和电流测试a. 使用电压表和电流表测量电动机的电压和电流。
b. 在不同负载下，记录电动机的电压和电流变化。
五、试验结果分析1. 功率输出和效率分析：根据功率输出和效率的测试结果，评估电动机在不同负载下的性能表现。
分析功率输出和效率的变化趋势，确定电动机的工作状态和性能优劣。
2. 转速分析：根据转速测试结果，评估电动机在不同负载下的转速稳定性。
分析转速的变化情况，判断电动机的负载能力和转速调节性能。
3. 温度分析：根据温度测试结果，评估电动机在不同负载下的散热效果。
分析温度的变化趋势，判断电动机的散热性能和工作温度范围。
4. 电压和电流分析：根据电压和电流测试结果，评估电动机在不同负载下的电气性能。
电机可靠性检验计划书模板
电机可靠性检验计划书模板一、引言电机是工业生产中常用的设备之一，其可靠性直接关系到生产线的稳定运行和生产效率。
为了确保电机的可靠性，需要进行定期的检验和维护。
本计划书旨在制定电机可靠性检验计划，确保电机的正常运行和延长其使用寿命。
二、检验目的1. 确保电机的正常运行，减少故障发生的可能性。
2. 提前发现电机存在的问题，及时进行维修和更换，避免因电机故障而造成的生产停工和损失。
3. 延长电机的使用寿命，降低设备维修和更换成本。
三、检验内容1. 检查电机的外观是否有损坏和腐蚀现象。
2. 检查电机的电源线路，确保连接正确且接地良好。
3. 检查电机的运行状态，包括启动、运行和停止过程中的噪声、振动和温度等。
4. 测试电机的电流和电压，确保工作参数在正常范围内。
5. 检查电机的润滑情况，确保润滑油的添加和更换。
6. 检查电机的散热装置，确保散热效果良好。
7. 检查电机的传动装置，包括皮带、齿轮和联轴器等，确保传动效果良好且无松动现象。
8. 检查电机的绝缘性能，包括绝缘电阻和绝缘介质的状况。
四、检验频率1. 对于常用的电机，每月进行一次全面检查，包括外观、电源线路、运行状态等。
2. 对于重要的电机，每季度进行一次全面检查，包括电流、电压、润滑、散热装置等。
3. 对于特殊环境下的电机，如高温、潮湿等，每年进行一次全面检查，包括绝缘性能等。
五、检验记录和报告1. 对每次检验进行详细记录，包括检查的内容、结果和存在的问题等。
2. 对存在的问题进行分类，确定维修和更换的优先级。
3. 检验报告应及时提交给相关部门，以便采取相应的措施。
六、检验责任和流程1. 由设备维护部门负责制定和执行电机可靠性检验计划。
2. 设备操作人员负责日常的电机检查和维护工作。
3. 设备维护人员负责对电机进行定期的全面检查和维修工作。
七、改进措施1. 根据检验结果，及时采取维修和更换措施，确保电机的正常运行。
2. 对出现频繁故障的电机进行深入分析，找出问题的原因并制定相应的改进措施。
步进电机控制技术综合实验-指导书2013-10
机械设计制造及其自动化专业实验——机电控制实验步进电机控制技术综合实验————可编程控制器控制滑台的速度、位置实验指导书重庆理工大学重庆汽车学院实践教学及技能培训中心2012年10月学生实验守则1．学生应按照实验教学计划和约定的时间，准时上实验课，不得迟到早退。
2．实验前认真阅读实验指导书，明确实验目的、步骤、原理，预习有关的理论知识，并接受实验教师的提问和检查。
3．进入实验室必须遵守实验室的规章制度。
不得高声喧哗和打闹，不准抽烟、随地吐痰和乱丢杂物。
4．做实验时必须严格遵守仪器设备的操作规程，爱护仪器设备，服从实验教师和技术人员指导。
未经许可不得动用与本实验无关的仪器设备及其它物品。
5．实验中要细心观察，认真记录各种试验数据。
不准敷衍，不准抄袭别组数据，不得擅自离开操作岗位。
6．实验时必须注意安全，防止人身和设备事故的发生。
若出现事故，应立即切断电源，及时向指导教师报告，并保护现场，不得自行处理。
7．实验完毕，应主动清理实验现场。
经指导教师检查仪器设备、工具、材料和实验记录后方可离开。
8．实验后要认真完成实验报告，包括分析结果、处理数据、绘制曲线及图表。
在规定时间内交指导教师批改。
9．在实验过程中，由于不慎造成仪器设备、器皿、工具损坏者，应写出损坏情况报告，并接受检查，由领导根据情况进行处理。
10．凡违反操作规程，擅自动用与本实验无关的仪器设备、私自拆卸仪器而造成事故和损失的，肇事者必须写出书面检查，视情节轻重和认识程度，按学院有关规定予以赔偿。
重庆理工大学说明1.同学可以登录学校的“实验选课系统”（从学校首页登陆：或从数字校园登录），自己进行实验项目的选择。
希望同学们能在每个实验项目开放的时间内尽早进行实验预约（预约时间必须比实验上课时间提前3天），因为学生数量比较多，如果某实验项目开放的时间内同学未能进行实验预约，则错过该实验项目的实验机会，补做就要在该实验项目下一次开放时进行。
2.如有什么问题，同学可以拨打电话62563127联系张君老师。
电动机试验作业指导书
电动机试验作业指导书一、试验目的本试验旨在验证电动机的性能指标，包括额定功率、效率、功率因数、转矩特性等，以确保电动机在正常运行条件下的稳定性和可靠性。
二、试验设备与工具1. 电动机试验台：包括电动机安装座、电动机轴承、电动机启动装置等。
2. 电源：提供电动机运行所需的电能。
3. 测量仪器：包括电压表、电流表、功率表、转速表、转矩表等。
4. 试验样品：待测试的电动机。
三、试验准备1. 检查电动机试验台的安装情况，确保电动机安装坚固，轴承灵便运转。
2. 检查电源的电压和频率，确保满足电动机的额定工作条件。
3. 根据试验需要，选择合适的测量仪器，并校准仪器准确度。
4. 检查试验样品的外观和绝缘性能，确保符合要求。
四、试验步骤1. 预热试验a. 将电动机接入电源，启动电动机，并使其运行空载5分钟，以预热电动机。
b. 检查电动机运行是否正常，无异常情况后，进入下一步。
2. 额定功率试验a. 将试验样品的负载逐渐增加，使电动机达到额定负载条件。
b. 测量并记录电动机的额定功率、额定转速、额定电流等参数。
c. 检查电动机运行是否正常，无异常情况后，进入下一步。
3. 效率试验a. 在额定负载条件下，测量并记录电动机的输入功率和输出功率。
b. 计算并记录电动机的效率。
c. 检查电动机运行是否正常，无异常情况后，进入下一步。
4. 功率因数试验a. 在额定负载条件下，测量并记录电动机的有功功率和无功功率。
b. 计算并记录电动机的功率因数。
c. 检查电动机运行是否正常，无异常情况后，进入下一步。
5. 转矩特性试验a. 在不同负载条件下，测量并记录电动机的转速和转矩。
b. 绘制转速-转矩曲线图，并分析电动机的转矩特性。
c. 检查电动机运行是否正常，无异常情况后，进入下一步。
6. 试验结束a. 住手电动机运行，断开电源供应。
b. 清理试验现场，将试验设备归位。
五、试验数据处理与分析1. 根据试验步骤中的测量数据，计算并记录电动机的额定功率、效率、功率因数、转矩特性等参数。
可靠性测试作业指导书
制定：欧秋华核准：附件：跌落实验测试步骤1. 对面边角的判定在进行跌落实验前，请按以下步骤判定面边角：将包装物按发货人确定的装船位置摆放，如装船位置摆放位置不确定，将包装物按主箱唛的标记超上摆放。
1) 是否包装物为六面？（2侧，2正面，底及顶面） • 是，看步骤4； •否，继续。
2) 逐一展开判定每面，边及角及图表。
3) 是否为带褶皱的包装物？• 是，继续； • 否，到步骤7。
4) 是否有制造的接合边及面。
• 是， 继续； •否， 到步骤7。
5) 将包装物转到右侧边有接合的位置到步骤8。
6) 将最小宽度的面正对你。
7) 按以下的图判定。
8) 用两面的号来定义边， 例边1-2代表面1及面2的组合边。
9) 用三个面的组合号来定义角，例角2-3-5由面2，3，5组合点。
10)2. 跌落实验的高度根据包装物的重量。
你必须确定包装物的总重量。
请参考以下的图表来确定包装物的跌落实验的高度。
3. 跌落实验的程序 1) 确定跌落实验的高度。
2) 是否为六面的包装物。
• 是， 继续 •否，到步骤53) 按照步骤一的高度，做以下图表的测试。
4) 测试现在完成。
5) 选底面角来代替步骤3顺序1的角开始测试。
6) 确定边要满足步骤3顺序2和3 的要求。
7) 选任意6面来代替步骤3的顺序5-10的面。
8) 用步骤5-7的角，边，面，回到步骤3进行测试。
9）测试现在完成。
页次:4/4。
电动机试验作业指导书

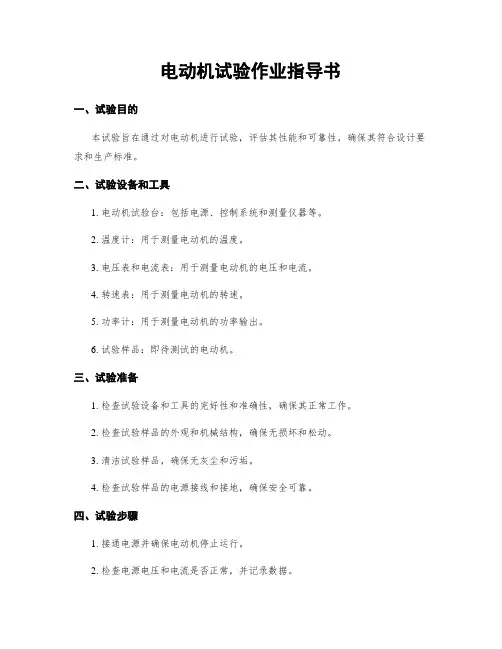

电动机试验作业指导书一、试验目的本试验旨在通过对电动机进行试验，评估其性能和可靠性，确保其符合设计要求和生产标准。
二、试验设备和工具1. 电动机试验台：包括电源、控制系统和测量仪器等。
2. 温度计：用于测量电动机的温度。
3. 电压表和电流表：用于测量电动机的电压和电流。
4. 转速表：用于测量电动机的转速。
5. 功率计：用于测量电动机的功率输出。
6. 试验样品：即待测试的电动机。
三、试验准备1. 检查试验设备和工具的完好性和准确性，确保其正常工作。
2. 检查试验样品的外观和机械结构，确保无损坏和松动。
3. 清洁试验样品，确保无灰尘和污垢。
4. 检查试验样品的电源接线和接地，确保安全可靠。
四、试验步骤1. 接通电源并确保电动机停止运行。
2. 检查电源电压和电流是否正常，并记录数据。
3. 检查电动机的绝缘电阻，并记录数据。
4. 检查电动机的轴向和径向游隙，并记录数据。
5. 检查电动机的转子和定子绕组的电阻，并记录数据。
6. 测量电动机的空载电流和空载功率，并记录数据。
7. 将电动机连接到负载，并逐步增加负载，记录电流和功率数据。
8. 测量电动机的转速，并记录数据。
9. 检查电动机的温度，并记录数据。
10. 断开电源并停止试验。
五、试验结果分析根据试验数据，进行以下分析：1. 电动机的电压和电流是否在设计范围内。
2. 电动机的绝缘电阻是否符合标准要求。
3. 电动机的轴向和径向游隙是否符合标准要求。
4. 电动机的转子和定子绕组的电阻是否符合标准要求。
5. 电动机的空载电流和空载功率是否符合标准要求。
6. 电动机在不同负载下的电流和功率是否符合标准要求。
7. 电动机的转速是否稳定，并且是否符合标准要求。
8. 电动机的温度是否在允许范围内。
六、试验结论根据试验结果分析，得出以下结论：1. 电动机的性能是否符合设计要求和生产标准。
2. 电动机的可靠性是否满足预期。
七、试验注意事项1. 在试验过程中，严禁触摸电动机和试验设备，以免发生触电事故。
电动机试验作业指导书
电动机试验作业指导书一、试验目的本试验旨在对电动机进行全面的性能测试和评估，以确保其正常运行并满足设计要求。
通过试验，可以获得电动机的各项性能参数，并对其运行状态进行分析和评价。
二、试验设备和工具1. 电动机：型号XXX，额定功率XXX，额定电压XXX，额定电流XXX。
2. 电源：额定电压XXX，额定频率XXX。
3. 测试仪器：电压表、电流表、功率表、转速表等。
4. 工具：扳手、螺丝刀、测量工具等。
三、试验准备1. 检查电动机的外观，确保无任何损坏或松动的部件。
2. 检查电源电压和频率是否符合电动机的额定要求。
3. 检查测试仪器的工作状态和准确性。
4. 将电动机与电源连接，确保连接牢固可靠。
5. 确保试验现场通风良好，无易燃、易爆等危险物品。
四、试验步骤1. 预热试验：将电动机接通电源，让其运行一段时间，以达到稳定工作状态。
2. 静态试验：记录电动机的额定电压、额定电流、额定功率等参数。
3. 动态试验：逐步增加电动机的负载，记录电动机的电压、电流、功率和转速等参数，并绘制负载特性曲线。
4. 效率试验：根据负载特性曲线计算电动机的效率，并进行评估。
5. 转速试验：测量电动机在不同负载下的转速，并绘制转速特性曲线。
6. 轴功率试验：测量电动机输出轴的功率，并进行评估。
7. 温升试验：在负载条件下测量电动机的温升情况，并进行评估。
8. 振动试验：通过振动测试仪测量电动机的振动情况，并进行评估。
五、试验结果分析根据试验数据和曲线图，对电动机的性能进行分析和评估，主要包括以下几个方面：1. 静态特性：额定电压、额定电流、额定功率等参数是否符合设计要求。
2. 负载特性：负载特性曲线的斜率、平稳性等是否满足工作要求。
3. 效率特性：电动机在不同负载下的效率是否达到最佳工作状态。
4. 转速特性：转速特性曲线的斜率、平稳性等是否符合设计要求。
5. 轴功率：电动机输出轴的功率是否满足工作要求。
6. 温升：电动机在负载条件下的温升情况是否在可接受范围内。
电动机试验作业指导书
电动机试验作业指导书引言概述电动机试验是对电动机性能进行评估和验证的重要工作，旨在确保电动机的安全、可靠和高效运行。
本文将为大家提供一份电动机试验作业指导书，详细介绍电动机试验的步骤、注意事项和数据分析方法，以帮助读者顺利完成电动机试验工作。
一、试验前准备1.1 试验设备准备- 确保试验设备完好无损，如电动机试验台、电能表、转速表等。
- 根据试验要求，检查试验设备的额定参数是否符合要求。
- 清洁试验设备，确保无杂物和腐蚀物。
1.2 试验样品准备- 检查电动机的外观是否完好，无损坏和腐蚀。
- 检查电动机的绝缘电阻和绝缘电压是否符合要求。
- 清洁电动机，确保无灰尘和油污。
1.3 试验环境准备- 确保试验环境通风良好，温度适宜。
- 检查试验环境的电源和接地是否正常。
- 确保试验环境安全，无明火和易燃物。
二、试验步骤2.1 试验前检查- 检查试验设备的连接是否牢固，接线是否正确。
- 检查试验设备的仪表是否校准准确。
- 检查试验设备的保护装置是否正常。
2.2 试验参数设置- 根据试验要求，设置电动机的额定电压、额定电流和额定转速。
- 设置试验过程中的采样频率和数据记录方式。
- 设置试验过程中的保护装置的动作参数。
2.3 试验操作步骤- 打开试验设备的电源，确保试验设备正常运行。
- 启动电动机，观察电动机的运行状态和噪音情况。
- 根据试验要求，逐步增加电动机的负载，记录相应的电流、转速和功率数据。
- 在试验过程中，注意观察电动机的振动情况和温度变化。
- 完成试验后，逐步减少电动机的负载，最终停止电动机的运行。
三、试验注意事项3.1 安全注意事项- 在试验过程中，严禁触摸电动机和试验设备的运转部件。
- 试验人员应穿戴好防护用具，如安全帽、防护眼镜和防护手套。
- 确保试验设备的接地良好，防止触电事故的发生。
3.2 数据记录和分析- 在试验过程中，准确记录电动机的电流、转速和功率等数据。
- 对试验数据进行分析，绘制电流-转速和功率-转速曲线。
步进电机调试作业指导书
电机调试指导注意事项：（1）确保面板上所有开关处于关闭状态。
（2）面板指示灯发光正常。
（3）步进电机 PVC表盘无划伤现象。
（4）调试仪器必须经过检验，在检验正常后才可使用。
1、目的指导调试人员正确、准确完成步进电机驱动与控制实验挂箱的调试，提高产品质量。
2、适用范围适用于步进电机驱动与控制实验挂箱实验装置的调试。
3、职责3.1 中试技术部负责编制作业指导书。
3.2 产品的调试由调试人员进行调试。
4、调试器具4.1 西门子 CPU224可编程控制器。
4.2 电脑一台（安装了Micro_WIN V3.2版本编程软件）。
4.3 PC/PPI 编程数据线一根。
4.4 万用表一块。
5、调试过程：5.1调试准备a.目视面板，面板表面无划伤、磕碰、变形，面板上字迹清晰。
b.用万用表的欧姆档检测所有钮子开关。
c.将电脑开机，在 Micro_WIN 软件下打开四相步进电机实验程序。
d. 用 PC/PPI 编程数据线将电脑与西门子CPU224可编程控制器连接。
5.2调试软件a. 在 MicroWIN软件下单击图标，显示通讯对话界面，双击图标，经数秒，出现（ 5—2 图）所示图标，显示连接正常。
单击确认按钮后，结束通讯。
b. 单击下载按钮，显示下载成功。
单击确定。
在5.2a 中如出现COM端口不对，可按以下内容操作。
双击 PC/PPI 线图标（如 5—2）所示，显示下图再单击 Properties...按钮，显示下图。
在 COM Port: 处切换 COM1和 COM2口。
最后单击 OK按钮。
5.3 硬件连接按下列要求连接导线输入接线关系I0.0K1I0.1K2I0.2K3I0.3STI0.4SFI0.5SR输出接线关系Q0.0AQ0.1BQ0.2CQ0.3D此外，面板电源接PLC电源，面板 COM口接 PLC的 COM口。
5.4a. .运行调试在电脑上，单击单击确定，结束对话框。
运行按钮后显示右图CPU在运行状态下工作。
电动机试验作业指导书
电动机试验作业指导书标题：电动机试验作业指导书引言概述：电动机试验是电机制造和应用领域中非常重要的环节，通过试验可以验证电动机的性能和质量，保证其正常运行。
本文将详细介绍电动机试验作业的指导书，包括试验前的准备工作、试验参数的设置、试验过程的操作、试验数据的记录和分析、以及试验后的处理。
一、试验前的准备工作1.1 确认试验设备和仪器的完好性：检查试验设备和仪器是否完好，确保试验过程中不会出现故障。
1.2 确认试验环境的安全性：检查试验环境是否符合安全标准，确保试验过程中不会造成人员伤害。
1.3 确认试验样品的准备情况：准备好待测试的电动机样品，确保其符合试验要求。
二、试验参数的设置2.1 确定试验目的和方法：根据试验的具体目的和方法，设置相应的试验参数。
2.2 设置试验条件：包括电压、电流、频率等试验条件的设置，确保试验过程中参数稳定。
2.3 确定试验时间和频率：根据试验要求确定试验时间和频率，确保试验结果准确可靠。
三、试验过程的操作3.1 启动试验设备：按照操作规程启动试验设备，确保设备正常运行。
3.2 进行试验操作：按照试验指导书的要求进行试验操作，注意操作方法和步骤。
3.3 监控试验参数：在试验过程中及时监控试验参数的变化，确保试验过程稳定。
四、试验数据的记录和分析4.1 记录试验数据：在试验过程中及时记录试验数据，包括电压、电流、功率等参数。
4.2 分析试验数据：对试验数据进行分析，查找异常数据并进行处理，确保试验结果准确可靠。
4.3 生成试验报告：根据试验数据生成试验报告，总结试验过程和结果，为后续工作提供参考。
五、试验后的处理5.1 整理试验设备和仪器：试验结束后及时整理试验设备和仪器，确保设备安全存放。
5.2 处理试验样品：根据试验结果处理试验样品，如需要修理或更换。
5.3 总结试验经验：总结试验过程中的经验教训，为今后的试验工作提供参考。
结语：电动机试验作业指导书是电机试验过程中的重要参考文献，正确遵循指导书的要求可以保证试验的准确性和可靠性。
电动机试验作业指导书
电动机试验作业指导书一、试验目的本试验旨在对电动机进行全面的性能测试和评估，以确保其正常运行和符合相关标准要求。
通过试验，可以了解电动机的工作特性、效率、负载能力等重要参数，并为电动机的选型、改进和维护提供依据。
二、试验设备和工具1. 电动机：型号XXX，额定功率XXX kW，额定电压XXX V，额定电流XXX A；2. 电动机试验台：包括底座、夹具、测量仪表等；3. 电源：稳定的交流电源，电压范围XXX V；4. 电流表：精度为XXX；5. 电压表：精度为XXX；6. 功率表：精度为XXX；7. 温度计：精度为XXX；8. 数据记录仪：用于记录试验数据。
三、试验准备1. 检查试验设备和工具的完好性和准确性，确保其正常工作；2. 清理试验台，确保无杂物和污物；3. 将电动机安装在试验台上，并用夹具固定；4. 检查电源连接是否正确，确保电源稳定；5. 预热电动机，使其达到工作温度。
四、试验步骤1. 静态试验1.1 测量电动机的空载电流和空载功率：a) 打开电源，将电压表和电流表连接到电动机的输入端；b) 记录电动机的空载电流和电压；c) 根据测得的电流和电压计算空载功率。
1.2 测量电动机的负载特性：a) 将负载加到电动机上，使其达到额定负载；b) 记录电动机的负载电流和电压；c) 根据测得的电流和电压计算负载功率。
1.3 测量电动机的效率：a) 根据测得的空载功率和负载功率计算电动机的效率。
1.4 测量电动机的温度：a) 使用温度计测量电动机的外壳温度和绕组温度。
2. 动态试验2.1 测量电动机的启动特性：a) 施加适当的起动电压，记录电动机的启动时间；b) 观察电动机的起动电流和起动转矩。
2.2 测量电动机的负载能力：a) 逐步增加负载，记录电动机的负载电流和负载转矩；b) 测量电动机在不同负载下的效率。
2.3 测量电动机的速度控制性能：a) 调整电动机的转速，记录电动机的转速和输出功率；b) 观察电动机在不同转速下的电流和效率变化。
(电机试验)作业指导书
作业指导书1、机械检查：电机装配完毕，转动时应平稳轻快，无停滞现象。
2、定子绕组对机壳及绕组相互间绝缘电阻的测定，电机定子绕组绝缘电阻在热态时或温升试验后，应不低于0.38MΩ3、定子绕组在实际冷状态下直流电阻的测定。
4、耐电压试验：电动机的绕组应能承受两倍额定电压加1000V电压，历时1min试验而不发生击穿。
5、空载试验：空载电流和空载损耗的测定：试验时应测取空载特性曲线，即空载电流I0空载输入功率P0与外施电压U0的标么值(U0/U N )关系曲线。
被试电机施以额定频率的电压，电压的变化范围从125%的额定电压逐步降低到空载电流最小或不稳定的最低电流为止。
在125%和60%额定电压之间，其中包括100%额定电压，取4至5个电压点，在约50%额定电压和最低电压之间取3至4个电压点。
在每个电压点应测取三相电流、三相电压、输入功率，测试完毕后，待电机停止后测取绕组直流电阻。
铁耗P fe和风摩耗P fw的确定：空载输入功率P0是电动机空载运行时的总损耗。
由P0减去定子绕组I2R损耗，得到风摩耗和铁耗之和P0′.对U≥0.6UN各点，作P0′= P0– P0cu1P0cu1=1.5I02R0风摩耗P fw的确定50%额定电压及以下低电压范围内的P0′，对(U0/U N )2作曲线，此曲线为一直线。
延长此直线至零电压处与纵轴交点，此交点数值即为风摩耗P fw6、 负载试验：试验时被试电机以额定电压和额定频率运行，运行到被试电机达到热稳定状态，然后在1.5～0.25额定功率范围内，测取5～6个负载点，4个负载点大致均匀分布在不小于25%到100%额定负载之间，在大于100%但不超过150%额定负载之间适当选取2个负载点。
电机加负载的过程是从最大负载开始，逐步按顺序降低到最小负载。
试验应尽可能快地尽行，避免试验过程中电机的温度变化。
在每个负载点处，应测取三相电压、三相电流、输入功率、转速。
各项损耗的确定1、规定温度下的定子绕组I 2R 损耗P cu 1s = 1.5I 12R s 1111θθ++=K s K R Rsθ1 实际冷状态时绕组温度规定温度θs 为按绝缘结构热分级规定的基准温度θref2、规定温度下转子绕组I 2R 损耗P cu2s =（P 1-P cu1s -P F e ）· s ss s －规定温度下的转差率规定温度下的转差率s s11S 1S θθ++=K K s s3、杂散损耗PS ：对不实测杂散损耗的电机，则额定功率时的杂散损耗值取其输入功率的0.5%。
电动机试验作业指导书
电动机试验作业指导书一、引言电动机试验是对电动机的性能和质量进行评估的重要手段，通过试验可以了解电动机的运行情况、参数和特性，为电动机的选型和使用提供依据。
本指导书旨在提供电动机试验的详细步骤和操作要点，确保试验的准确性和可靠性。
二、试验准备1. 试验设备准备根据试验要求，准备好所需的试验设备，包括电动机试验台、电源、测功仪、电流表、电压表、转速计等。
确保试验设备的正常运行和准确度。
2. 试验环境准备选择一个相对肃静、通风良好的试验环境，确保试验过程不受外界干扰，并保持试验环境的稳定。
3. 试验样品准备准备待试验的电动机样品，并检查电动机的外观和连接路线是否正常。
确保试验样品的完好性和可靠性。
三、试验步骤1. 连接电源和测量仪器将电源和测量仪器与电动机试验台正确连接，确保电源和仪器的接线正确无误。
2. 测量电动机参数a. 测量电动机的额定电压和额定电流，记录下来作为后续试验的参考数据。
b. 测量电动机的绝缘电阻，用万用表测量电动机的绝缘电阻值，并记录下来。
3. 进行空载试验a. 将电动机的输出轴与负载分离，使电动机处于空载状态。
b. 调节电源电压，使其达到额定电压，并记录下来。
c. 测量电动机的空载电流和空载功率，并计算出电动机的空载效率。
d. 测量电动机的空载转速，并记录下来。
4. 进行负载试验a. 将适当的负载连接到电动机的输出轴上。
b. 调节电源电压，使其达到额定电压，并记录下来。
c. 测量电动机的负载电流和负载功率，并计算出电动机的负载效率。
d. 测量电动机的负载转速，并记录下来。
5. 进行短路试验a. 将电动机的输出轴与负载分离，使电动机处于空载状态。
b. 将电动机的两个输出端子短路连接。
c. 调节电源电压，使其达到额定电压，并记录下来。
d. 测量电动机的短路电流，并记录下来。
四、试验数据分析根据试验步骤中记录的数据，进行以下数据分析和计算：1. 计算电动机的空载效率和负载效率，并进行对照分析。
电动机试验作业指导书
电动机试验作业指导书一、试验目的本次试验旨在对电动机进行性能测试，包括转速、功率、效率等参数的测量，以评估电动机的工作状态和性能表现。
二、试验设备和材料1. 电动机：型号XXX，额定功率XXX，额定电压XXX。
2. 电动机试验台：包括电源、转速测量仪、功率测量仪等。
3. 试验仪器：包括电压表、电流表、转速计、功率计等。
4. 试验材料：包括电源线、连接线等。
三、试验准备1. 确保试验设备和仪器的正常工作状态。
2. 将电动机安装在试验台上，连接好电源线和连接线。
3. 根据电动机的额定电压，调整电源的输出电压，确保电动机能够正常工作。
4. 检查电路连接是否牢固，确保电流和电压的测量准确性。
四、试验步骤1. 启动电源，将电动机转速调至额定转速。
2. 使用转速计测量电动机的转速，并记录下来。
3. 使用电压表和电流表测量电动机的电压和电流，并记录下来。
4. 根据测量的电压和电流计算出电动机的功率，并记录下来。
5. 根据测量的转速和功率计算出电动机的效率，并记录下来。
6. 重复以上步骤，分别在不同负载下进行试验，以获得不同工况下的性能数据。
7. 完成试验后，关闭电源，拆卸电动机，清理试验台和仪器设备。
五、数据处理与分析1. 将试验所得的数据整理成表格或图表形式，以便于后续的数据分析。
2. 根据试验数据，计算出电动机在不同工况下的平均转速、平均功率、平均效率等参数。
3. 对试验数据进行统计分析，评估电动机的性能表现和工作状态。
六、安全注意事项1. 在进行试验前，确保试验设备和仪器的工作正常，避免发生意外情况。
2. 在试验过程中，严禁触摸电动机和试验台上的旋转部件，以免发生伤害。
3. 在进行电源调整和连接线操作时，务必断开电源，以确保操作安全。
4. 在试验过程中，注意观察电动机和试验台的工作状态，及时发现并处理异常情况。
以上为电动机试验作业的详细指导书，根据实际情况和任务名称描述的内容需求编写，希望能对您的工作有所帮助。
电动机试验作业指导书
电动机试验作业指导书一、试验目的：本次试验旨在验证电动机的性能和工作状态，以评估其符合设计要求和运行可靠性。
通过试验，可以获取电动机的各项性能参数，为后续的工程应用提供依据。
二、试验设备：1. 电动机：型号XXX，额定功率XXX，额定电压XXX，额定转速XXX。
2. 电源：额定电压XXX，额定电流XXX。
3. 测量仪器：电流表、电压表、功率表、转速表、温度计等。
三、试验步骤：1. 准备工作：a. 检查试验设备的完好性和安全性，确保电源和仪器的连接正确可靠。
b. 检查电动机的外观和连接情况，确保无异常。
c. 确定试验所需的电源电压和电流，并调整电源参数。
d. 将测量仪器连接到相应的电动机端子，确保测量准确。
2. 空载试验：a. 将电动机连接到电源，确保电源开关处于关闭状态。
b. 打开电源开关，观察电动机的启动情况，确保无异常。
c. 测量电动机的空载电流、空载电压和空载功率，并记录数据。
d. 观察电动机的运行状态，检查有无异常噪音和振动。
3. 负载试验：a. 将负载装置连接到电动机的输出轴上。
b. 打开电源开关，观察电动机的启动情况，确保无异常。
c. 逐步增加负载，记录电动机的负载电流、负载电压和负载功率。
d. 观察电动机的运行状态，检查有无异常噪音和振动。
e. 在不同负载下，记录电动机的转速和温度，并绘制转速-负载和温度-负载曲线。
4. 效率试验：a. 在合适的负载下，测量电动机的输入功率和输出功率。
b. 计算电动机的效率，并记录数据。
c. 根据效率数据，评估电动机的能耗和能效。
5. 试验结束：a. 关闭电源开关，断开电动机与电源的连接。
b. 关闭测量仪器，清理试验现场。
c. 对试验数据进行整理和分析，编制试验报告。
四、注意事项：1. 试验过程中，应注意安全操作，避免触摸电动机和电源，防止触电和其他安全事故发生。
2. 试验设备和仪器应经常检查和校准，确保其准确性和可靠性。
3. 在试验过程中，应及时记录各项数据，并注意观察电动机的运行状态，发现异常及时处理。
电动机试验作业指导书
电动机试验作业指导书一、试验目的：本试验旨在对电动机的性能进行全面测试和评估，以验证其符合设计要求和标准规范。
通过试验结果的分析，可以判断电动机的质量和性能是否达到预期目标，为产品的质量控制和改进提供参考依据。
二、试验设备和工具：1. 电动机试验台：包括电动机安装架、测功机、电源控制装置等。
2. 电动机性能测试仪器：包括电压表、电流表、转速表、功率表、温度计等。
3. 试验工具：包括螺丝刀、扳手、电线、接线端子等。
三、试验准备：1. 检查试验设备和工具的完好性和可靠性，确保其正常工作。
2. 检查电动机的外观和连接路线，确保无损坏或者松动。
3. 根据试验要求，调整电动机试验台的参数和工作模式。
四、试验步骤：1. 连接电源：将电动机的电源线与电源控制装置连接，确保电源正常供应。
2. 测量参数：使用电压表、电流表、转速表等仪器，测量电动机的电压、电流、转速等参数，并记录数据。
3. 负载试验：根据试验要求，对电动机施加不同的负载，如空载、额定负载、过负载等，记录相应的参数数据。
4. 效率试验：通过测量电动机的输入功率和输出功率，计算电动机的效率，并记录数据。
5. 温升试验：在试验过程中，监测电动机的温度变化，并记录最高温度。
6. 转矩试验：通过测量电动机的转矩和转速，绘制转矩-转速曲线，并记录数据。
7. 试验结束：试验完成后，关闭电源，断开电动机与试验台的连接，整理试验数据和仪器设备。
五、试验结果分析：根据试验数据，对电动机的性能进行评估和分析。
可以比较试验结果与设计要求、标准规范的差异，判断电动机的质量和性能是否达到预期目标。
同时，可以根据试验结果提出改进建议，优化电动机的设计和创造工艺。
六、安全注意事项：1. 在试验过程中，严禁触摸电动机和试验台的旋转部件，以免发生意外伤害。
2. 操作人员应穿戴好防护装备，如安全帽、安全鞋、工作手套等。
3. 在试验前，确保试验设备和工具的可靠性和安全性。
4. 严格按照试验操作步骤进行，不得随意更改试验参数和工作模式。
电动机试验作业指导书
电动机试验作业指导书标题：电动机试验作业指导书引言概述：电动机试验是对电动机性能进行评估和验证的重要手段。
为了保证试验的准确性和有效性，编写一份电动机试验作业指导书是必要的。
本文将从试验前准备、试验过程、试验数据处理、试验安全和设备维护等五个大点进行详细阐述，以匡助读者更好地进行电动机试验。
正文内容：1. 试验前准备1.1 确定试验目的和要求1.2 准备试验设备和仪器1.3 检查试验设备和仪器的状态1.4 确定试验环境条件1.5 制定试验方案和流程2. 试验过程2.1 连接试验设备和仪器2.2 校准仪器和传感器2.3 设置试验参数和采样频率2.4 启动试验设备2.5 进行试验并记录数据3. 试验数据处理3.1 数据预处理3.2 数据分析和计算3.3 绘制试验曲线和图表3.4 评估试验结果的准确性和可靠性3.5 编写试验报告和总结4. 试验安全4.1 熟悉试验设备的安全操作规程4.2 穿戴个人防护装备4.3 注意试验设备的温度和电压等安全指标4.4 遵守试验现场的安全规定4.5 在试验过程中保持警惕和注意事故预防5. 设备维护5.1 定期检查试验设备和仪器5.2 清洁和保养试验设备和仪器5.3 及时更换损坏的零部件5.4 进行设备的校准和调整5.5 做好设备的记录和档案管理总结：电动机试验作业指导书是进行电动机试验的重要参考文件。
在试验前准备阶段，需要明确试验目的和要求，准备好试验设备和仪器，并制定试验方案和流程。
试验过程中，要注意连接设备和仪器，校准参数，启动设备，并记录数据。
试验数据处理阶段，要进行数据的预处理、分析和计算，并编写试验报告和总结。
在试验过程中，安全是至关重要的，需要遵守安全操作规程，穿戴个人防护装备，并注意设备的安全指标。
设备的维护也是不可忽视的，包括定期检查、清洁保养、更换零部件、校准调整和记录管理等。
通过遵循本指导书，能够提高电动机试验的准确性和可靠性，确保试验的顺利进行。
电动机试验作业指导书
电动机试验作业指导书一、引言电动机试验是对电动机进行性能测试和质量评定的重要手段，能够验证电动机的设计是否符合要求，检测电动机的运行状态和性能参数，以及评估电动机的可靠性和效率。
本作业指导书旨在提供电动机试验的详细步骤和操作要点，以确保试验过程的准确性和可靠性。
二、试验准备1. 确定试验目的和试验要求：根据电动机的使用场景和要求，明确试验目的和试验要求，包括试验项目、试验参数、试验条件等。
2. 准备试验设备和工具：根据试验要求，准备好所需的试验设备和工具，包括电动机试验台、电源、测量仪器、传感器等。
3. 检查试验设备和工具的完好性：对试验设备和工具进行检查，确保其完好无损，能够正常使用。
4. 进行试验环境的准备：确保试验环境符合试验要求，包括温度、湿度、噪音等。
三、试验步骤1. 安装电动机：根据电动机的安装要求，将电动机安装在试验台上，并确保安装牢固、稳定。
2. 连接电源和测量仪器：将电动机与电源和测量仪器进行连接，确保电路连接正确、牢固可靠。
3. 进行电动机的空载试验：在试验台上调整电动机的负载为零，给电动机供电并启动，记录电动机的空载运行参数，如电流、转速、功率等。
4. 进行电动机的负载试验：根据试验要求，给电动机施加一定的负载，记录电动机在不同负载下的运行参数，如电流、转速、功率等。
5. 进行电动机的效率试验：根据试验要求，测量电动机在不同负载下的输入功率和输出功率，计算电动机的效率。
6. 进行电动机的温升试验：在试验过程中，测量电动机的温度变化，评估电动机的散热性能和温升情况。
7. 进行电动机的启动试验：根据试验要求，测试电动机的启动性能和启动时间，评估电动机的启动可靠性。
8. 进行电动机的负载特性试验：根据试验要求，测试电动机在不同负载下的转速和转矩特性，评估电动机的负载适应能力。
9. 进行电动机的绝缘试验：根据试验要求，测试电动机的绝缘电阻和绝缘强度，评估电动机的绝缘性能。
四、试验数据处理与分析1. 对试验数据进行整理和归档：将试验过程中所记录的数据进行整理和归档，确保数据的完整性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电机可靠性试验作业指导书
修订日期修订
单号
修订内容摘要页次版次修订审核批准
2011/03/30 / 系统文件新制定 4 A/0 / / /
更多免费资料下载请进：好好学习社区
批准：审核：编制：
步进电机可靠性试验作业指导书
序号检验项目技术要求检验方法
1 功率试验开始时记录好功率，测试完成后与开始
功率对比。
功率测试仪
2 耐压1500V/60S 0.75mA，无击穿闪络现象出现
（通电10分钟测试）
用耐压测试仪测试
2 性能额定电压，带标准负载电机运转平稳，无明
显振动、停滞、滞步和异常噪音。
通电测试
3 噪声带标准负载无异常机械噪音，正常运行1000小时后≤42dB；50℃高温环境运行1000小时噪声不大于50dB，润滑油仍能正常润滑，无干固现象。
4 泄漏电流 1.06倍额定电压下，其泄漏电流≤0.25mA。
用泄漏电流测试仪测试
5 手动堵转额定电压下，手动堵转运行5次，每次2秒，
仍能正常运转。
通电手试
6 齿轮间隙输出轴总自由转角小于0.5度，输出转速稳
定无抖动、停顿现象。
通电测试
7 绝缘电阻≥50MΩ用绝缘电阻测试仪测试
8 可靠性试验装机额定电压下长期工作，正常使用寿命不
低于3000小时。
按规定要求通电测试
备注：
1产品可靠性试验基本上按上述顺序进行，如果某些试验项的结果与进行该项试验的先后顺序无关，试验顺序可以变动；
2试验应在无强制对流空气且环境温度为20℃±5℃的场所进行；
3试制新产品、产品在设计、工艺、材料有重大改变时，上述每项都必须检验。
其余则可以根据客户或送检部门要求检验其中一项、几项或全部项目；
4可靠性试验时如有任一试验条款中任一试品不合格,则判该批为不合格，要求改进后重新送样,并对不合格项目进行复试；
5试验的样本数量不小于12只；
6本作业指导书引用标准有（标准如有修订或换版则以最新版为准）, 试验中不完善的项目可引用相应标准的对应章节作补充：
GB 12350 小功率电机的安全要求
GB 5171 小功率电机通用技术条件
GB 4706.1 家用和类似用途电器的安全第一部分：通用要求
7型式试验中，“----”表示“不适用”，“/”表示“未检验”。
