变频器维修质量规范书
高压变频系统通用规范
高压变频调速系统通用规范1.0 适用范围1.1 本规范覆盖所有有关将整个高压变频器系统投入运行所涉及的人工、材料、元器件和设备等。
本规范可以应用到任何类型的交流电动机应用场合。
1.2 每一套变频系统的所有组成部分必须符合本规范有关性能、保护、安全、试验及认证标准方面的规定。
这些组成部分包括进线谐波滤波器或功率因数补偿器、输入移相隔离整流变压器、顺变逆变单元和输出滤波器。
1.3 变频调速系统必须：1.3.1 从外表上看是一个整体。
1.3.2 包括所有与任何变频调速系统有关的材料和人工，即便他们是分批发运的。
1.4 如为了满足本规范要对标准产品进行任何改动，只能由变频器生产厂家实施。
1.5 如上面1.2条所述的变频调速系统必须是由变频器制造商在工厂内作为一个整体完成所有接线、装配和试验，保证是一个协调、完整的调速系统。
1.6 任何第三方的认证、安全或保护方面的要求必须将变频调速系统作为一个整体对待。
只对系统的部件或部分做出认证或保护是不可以接受的。
2.0 通则2.1 用户调查表买主必须填写和随合同提交附件A的用户调查表。
2.2 法规和标准2.2.1 提供的设备符合国际和国家最新的法律法规和技术标准：GBInstitute of Electrical and Electronics Engineers (IEEE) 国际电气与电子工程师协会International Electrotechnical Commission (IEC) 国际电子技术委员会Underwriters’ Laboratories (UL)2.2.2 如在用户调查表上注明，变频调速系统可以按UL、CSA或CE标准制造、组装、试验和发运。
2.3 质量标准变频调速系统应由制造商在其自己的工厂中制造，该工厂应建立符合ISO9001的质量保证体系。
3.0 设备性能3.1 运行条件变频调速器应满足下述转速与转矩要求：3.11 变频调速器应能产生交流电压和频率可变的输出，在正常系统上和30%至100%的转速范围内连续运行。
SEW变频器维修使用指导书
SEW变频器维修使用指导书一．MOVIDRIVE系列变频器概述下图是该型号变频器的外观图。
该型变频器目前使用较多，我们的四合一、二合一加注机的随行系统使用的就是这个型号的变频器。
IPOS：内部逻辑控制与位置控制功能。
具备如下现场总线接口（可选）：•DFP21B PROFIBUS DP/FMS•DFI11B INTERBUS-S•DFC11B CAN•DFD11B Device-Net (准备)及位置控制板、扩展I/O、同步控制器、绝对编码器接口等可选件。
该型变频器有如下种类：控制方式编码器调速范围Nmax=3000rpm静态转速精度Nmax=3000rpmVFC控制无200:10.30% VFC控制1024增量型编码器800:10.01% CFC控制1024增量型编码器3000:10.01% CFC控制sin/cos编码器5000:10.01% SERVE控制旋转变压器>3000:10.01%二．DBG60B参数写入单元（一）构成功能键菜单选取语言选择确认STOP ：终止运行，可以通过RUN 或者重新送电恢复。
RUN ：恢复运行。
DEL/左箭头：删除键，光标左移，部分子菜单状态的退出。
OK/右箭头：确认键，光标右移。
地球键：用于选择语言。
功能键：菜单选择键：选择菜单。
10 个数字键带 “±” 和逗号： （二）连接写入单元1、把电缆插到XTerminal 接口。
2、在出现SEW 标志后几秒，用地球图标键选择语言种类，并用OK 键确认。
（三）启动与停止1、用STOP 键可以停止变频器工作，或对故障进行复位。
2、用RUN 键重新启动变频器。
3、参数P70可以屏蔽这两个键。
（四）子菜单 1、菜单结构：通过菜单选取键进入菜单，并用OK 键激活：2、参数模式：➢ 通过参数选择选参数组。
1 参数模式2 变量模式3 基本显示4 Wake-up 参数5 手动操作6 初始化操作7 拷贝到 DBG8 拷贝到 MDX9 用户菜单 10 P0000 增加 11 P0000 消除12 可调整 wake-up 参数 13 供货状态 14 系统设定 15 退出写入单元菜单结构➢通过10位数字键和箭头选择参数。
(完整word版)高压变频器检修规程
变频器保护功能整定值 ............................................................. 10
高压变频器检修规程
页 共14页－ ①变压器通过±2×5％的抽头，可以对电网电压的输入范围进行调整。 ②变压器有温度检测传感器，进行温度的检测和监控。 四、技术参数 1、进线变压器技术数据 序号 规范 单位 参数 1. 型式，型号 干式，TMdrive－MV－2720/6 2. 制造商及产地 东芝－三菱，日本 3. 系统最高电压 KV 6.6 4. 额定容量 KVA 2×1360 5. 额定电压 V 一次： 6 二次：0.64 6. 额定电流 A 263 7. 额定频率 Hz 50 8. 相数 相 3 9. 接线组别 一次：Y 二次：扩展△接、△接、扩展△接 10. 付边绕组 二次：18绕组 11. 总损耗 KW 46 12. 阻抗电压 ％ 5.4 13. 冷却方式 风冷 14. 过载能力 100％－连续，125％－1分钟 15. 变压器外形尺寸 mm 2×1545×800×1585 16. 变压器重量 Kg 2×3050 17. 变压器防护等级 IP20 2、变频装置技术数据 序号 规范 单位 参数 1. 型式及型号 Tmdrive－MV－2720/6 2. 制造商及产地 东芝－三菱，日本 3. 额定输入电压/允许变化范围 KV 6±10％ 4. 系统输入电压 KV 6 5. 变频装置输出电压/变化范围 KV 0－6 6. 变频装置输出电流/变化范围 A 266/0－125％ 7. 逆变侧最高输出电压 KV 6 8. 额定容量 KVA 2760 9. 额定输入频率/允许变化范围 Hz 50±5％ 10. 输入侧功率因数 0.95 11. 控制方式 无传感器矢量控制 12. 控制电源 三相3800/VAC，7KVA
变频器维修质量规范书
变频器维修质量规范书尊敬的客户：感谢您选择我们的服务。
为了确保变频器的正常运行和延长设备的使用寿命，我们制定了以下变频器维修质量规范书。
请您在使用和维修变频器时遵循以下规范，以确保高质量的维修工作。
一、维修人员要求1. 维修人员应具备相关专业知识和技能，并持有相关资质证书。
2. 维修人员应了解变频器的原理、结构和工作过程，并能够准确判断故障原因。
3. 维修人员应熟悉变频器的操作手册和维修手册，能根据维修手册进行维修操作。
二、故障诊断与维修1. 维修人员应通过详细的故障现象描述和设备运行状态的观察，快速、准确地确定变频器的故障原因。
2. 维修人员应遵循操作手册和维修手册的指导，采取正确的维修方法和措施。
3. 维修过程中，维修人员应保持仔细、细致的态度，不得急躁或粗心大意。
4. 维修人员应及时记录维修过程和维修结果，做好维修记录和维修报告。
三、维修材料与工具1. 维修人员应根据维修要求准备齐全的维修材料和工具，并保证其质量和完好度。
2. 维修材料和工具应符合变频器制造商的要求和规范，确保维修质量。
3. 维修人员应正确使用工具和材料，防止对变频器和周围环境造成二次损害。
四、维修过程中的安全措施1. 在维修过程中，维修人员应按照相关安全规范操作，确保工作安全。
2. 维修人员应佩戴好安全防护装备，确保人身安全。
3. 维修人员应切断电源并确保设备处于安全状态，避免电击和其他伤害。
五、维修记录和报告1. 维修人员应及时记录维修过程和维修结果，包括故障现象、故障原因、维修措施和维修效果等。
2. 维修记录应详细、准确，便于后续查阅和统计分析。
3. 维修报告应包括维修过程的描述、维修结果的说明和对设备使用和维护建议等。
六、售后服务承诺1. 我们承诺维修过程中所使用的零部件和材料均为原厂配件，确保设备性能和质量。
2. 在维修完成后，如果设备出现相同的故障，我们将提供免费的再修服务。
3. 如因我们维修不当导致设备损坏，我们将承担相应的损失赔偿责任。
给煤机用变频器技术规范书

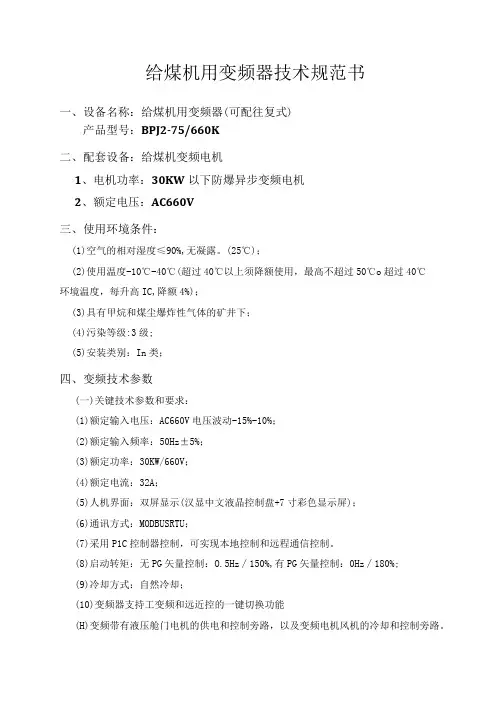

给煤机用变频器技术规范书一、设备名称：给煤机用变频器(可配往复式)产品型号：BPJ2-75/660K二、配套设备：给煤机变频电机1、电机功率：30KW以下防爆异步变频电机2、额定电压：AC660V三、使用环境条件：(1)空气的相对湿度≤90%,无凝露。
(25℃)；(2)使用温度-10℃-40℃(超过40℃以上须降额使用，最高不超过50℃o超过40℃环境温度，每升高IC,降额4%)；(3)具有甲烷和煤尘爆炸性气体的矿井下；(4)污染等级:3级;(5)安装类别：In类；四、变频技术参数(一)关键技术参数和要求：(1)额定输入电压：AC660V电压波动-15%-10%；(2)额定输入频率：50Hz±5%；(3)额定功率：30KW/660V；(4)额定电流：32A；(5)人机界面：双屏显示(汉显中文液晶控制盘+7寸彩色显示屏)；(6)通讯方式：MODBUSRTU；(7)采用P1C控制器控制，可实现本地控制和远程通信控制。
(8)启动转矩：无PG矢量控制：O.5Hz∕150%,有PG矢量控制：0Hz∕180%;(9)冷却方式：自然冷却；(10)变频器支持工变频和远近控的一键切换功能(H)变频带有液压舱门电机的供电和控制旁路，以及变频电机风机的冷却和控制旁路。
（二）变频装置功能参数：（1）主电机的控制方式为1拖1变频控制，主电机功率不超过22KW,变频器内部集成主电机工变频切换，液压泵站电机正反转工频控制回路和变频电机风机的控制回路。
变频器具备本地/远程的控制功能，预留限位保护点（额定电压DC24V）,保护点为默认为常开信号，触发后断开。
（2）变频器前门不少于4个旋钮控制，其功能分别为调速通道切换，远近控切换，工变频切换，开闸合闸控制等功能。
（2）变频器具有双屏显示功能，可清楚显示带电状态，彩色7寸显示屏界面可以显示变频器调速模式，调速电流，变频器状态，闸门状态，变频器电流，电压，频率，温度等参数，报警值等信息，可通过屏幕完成各种设置与操作。
YVF2 系列变频调速三相异步电动机 使用维护手册
YVF2系列变频调速三相异步电动机使用维护手册一：前言感谢您购买本厂生产的YVF2系列变频调速三相异步电动机，请在使用前仔细阅读本说明书的各项内容，以保证正确使用；不正确使用，将造成不正常的运行、引起故障或降低寿命。
二：产品概述YVF2系列变频调速三相异步电动机是我厂在原来YVP系列变频电机的基础上，吸取国外产品之技术，在广泛调研和收集国内外有关资料的基础上开发成功的最新产品，它具有噪声低、振动小、调速范围广、运行可靠，维修方便等优点，可与国内外各类变频装置配套使用，有助于节能和实现自动控制。
YVF2系列变频调速三相异步电动机采用科研所研制开发的变频调速电机计算机辅助设计程序和CAD技术进行设计，使电机在低速运行时（频率5～50HZ）具有较高起动转矩，能在1：10范围内作恒转矩运行，且运行平稳，无转矩爬行现象。
在电机高速运行时（50～100HZ）具有较高的过载能力，保证电机恒功率输出。
电机采用单独的轴流风机强迫通风，确保电机在不同转速运行时具有良好的冷却效果。
该电机绝缘可靠，性能优良，对电磁线、浸渍漆等主要材料，采取了先进的介电分解法进行质量控制，并在绝缘处理过程中采用动态介电测量，控制浸漆烘焙过程，保证了电机绝缘质量稳定可靠，并对变频器高载波频率引起的过电压具有很强的适应能力，同时还可根据用户的需求设置计算机控制接口，有助于实现调速系统的自动化控制；也可在非轴伸端装置制动器，便于快速制动，还可以设计制造高速变频电动机。
YVF2系列变频调速三相异步电动机执行GB/T7118-2004标准。
广泛用于机床、纺织、化工、冶金、工业洗衣机等行业的恒转矩（5～50HZ）和恒功率（50～100HZ）调速及风机水泵等场合的节能调速。
与进口优质变频器匹配可获得更宽的调速范围（恒转矩5～50HZ以满足造纸、塑料、包装、电梯、起重等特殊工业传动领域的需要。
三：到货检查收到您订购的产品后，请开箱检查以下各项，如发现产品有任何问题或不符合您订的规格，请您与订购的代理商或本厂联系。
变频器维修技术协议书(2篇)
变频器维修技术协议书甲方（维修方）：____________________乙方（委托方）：____________________根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就乙方委托甲方维修变频器事宜，达成如下协议：一、协议内容1.1 维修范围甲方负责对乙方提供的变频器进行维修，包括但不限于以下故障：（1）变频器硬件故障；（2）变频器软件故障；（3）变频器外部设备故障；（4）其他与变频器相关的故障。
1.2 维修标准甲方应按照以下标准进行维修：（1）保证维修质量，确保变频器恢复正常运行；（2）维修过程中，不得损坏或丢失乙方提供的任何配件；（3）维修完成后，向乙方提供维修报告，详细说明维修原因、过程、更换的配件及维修费用。
1.3 维修期限甲方应在收到乙方提供的变频器后，尽快进行维修，最长不得超过__个工作日。
如需延长维修期限，甲方应提前通知乙方。
1.4 维修费用维修费用按照以下方式计算：（1）甲方根据变频器故障情况，提出维修方案及报价；（2）乙方确认报价后，双方签订维修合同；（3）维修完成后，乙方按照维修合同约定的金额支付维修费用。
1.5 配件供应甲方在维修过程中，如需更换配件，应优先使用原厂配件。
如原厂配件无法采购，甲方应使用性能相近的配件，并征得乙方同意。
二、双方权利与义务2.1 甲方权利与义务（1）甲方有权按照本协议约定的维修费用收取乙方支付的费用；（2）甲方应保证维修质量，确保变频器恢复正常运行；（3）甲方应遵守国家有关法律法规，不得泄露乙方商业秘密。
2.2 乙方权利与义务（1）乙方有权要求甲方按照本协议约定的维修标准进行维修；（2）乙方应按照维修合同约定的金额支付维修费用；（3）乙方应提供变频器相关技术资料，以便甲方进行维修。
三、违约责任3.1 甲方违约责任（1）甲方未按照本协议约定的维修标准进行维修，导致变频器无法正常运行，乙方有权要求甲方重新维修，并支付相应费用；（2）甲方泄露乙方商业秘密，应承担相应的法律责任。
变频器的维护检修规程
变频器旳维护检修规程维护、检查是防止装置发生偶发性故障旳有效手段。
为了有效进行维护、检查，应制作检查检查单，记录并保留装置固有旳特性变化和构成部件旳稳定性，防止发生故障，以及在发生故障时调查故障原因。
维护、检查分为平常检查和定期检查，在装置旳安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件与否出现特性劣化等。
1、检查、维护作业时旳准备环节2、平常检查2.1检查周期：每月一次。
2.2检查项目：(1)确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；(2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；(3)确认有无异味、绝缘物旳气味及各电路元件特有旳气味；(4)确认设备内部脏污状况，根据脏污状况减少清洁周期；对于以上项目，以目测检查为中心实行，有异常时应立即进行维修。
3、定期检查3.1检查周期：按机组小修周期进行。
3.2检查旳项目如下：(1)柜内旳清洁；(2)设备内部旳清洁；(3)电路部件旳变色、变形，漏液（电容器电阻电抗器变压器等）确实认；(4)基板（电阻、电容器旳变色、变形，基板旳变色、变形、脏污、焊接旳老化等）确实认和清洁；(5)配线（有无因发热导致旳变色、腐蚀）确实认；(6)紧固部分（螺栓，螺帽，螺钉类旳松动）确实认；(7)进行装置旳主电路部分旳检查时，应在断开输入电源后，通过约5分钟以上，在验电后进行。
请注意：装置内部旳电容器在将输入电源断开后电荷仍会残留一段时间，会有触电旳危险。
此外，为防止发生触电事故，在设备运转旳状态下不要打开门。
4、维护重点4.1 主电路部及控制电路部旳清洁维护，检查旳第一步就是清洁。
清洁应根据设备旳状态实行。
清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内旳尘埃取去。
注意：假如压缩空气旳压力太强，有也许会损坏部件和配线。
此外，吹扫无法除去旳附着物应用布擦掉。
清洁原则上从上部开始，在下部结束。
灰尘，金属旳切屑从上面落下，假如从先从下部检查，则无法发现和除去上面旳落下物。
变频器说明书
目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (7)腔体内部结构 (11)六、工作原理及主要元器件 ............................... 错误！未定义书签。
七、显示屏显示界面 (13)八、安装注意事项 (15)十、保养与维护 (19)十一、储存与运输 (19)十二、开箱检查 (20)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知2.1、非专职人员不得擅自操作本设备！2.2、设备外壳必须良好接地！2.3、禁止直接对连接到变频器上的电缆进行绝缘摇测！2.4、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！2.5、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋水的地方！2.8、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
低压变频器技术规范书
平湖市生活垃圾焚烧发电工程380V变频器柜技术规范书编制：平湖市生活垃圾焚烧发电厂浙江城建煤气热电设计院有限公司二OO八年四月1.总则1.1 本规范书的使用范围仅限于平湖市生活垃圾焚烧发电工程的380V变频器柜的订货，包括380V变频器柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应保证提供符合本规范书和有关工业标准的优质产品。
1.3 本规范书所使用的标准如遇与供货方所执行的标准发生矛盾时，按较高标准执行。
1.4 如果供货方未以书面形式对本规范书的条文提出异议，则需方认为供货方提供产品将完全满足本规范书的要求。
如是有异议，不论多么微小，都应在其投标书中的专门章节中予以详细说明。
1.5 在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，根据具体情况由供、需双方共同商定。
1.6 本规范书为定货合同附件，与正文具有同等的法律效力。
1.7 要求供货方根据规范书提出一份完整的报价书。
1.8 所有文件、图纸及资料、相互通信均应采用中文。
2．遵循的主要现行标准低压变频调速系统的主要和辅助设备的设计、制造、检查、试验等必须遵守下列最新的标准，但不仅限于下列标准。
如果本技术规范书同下列标准矛盾，投标人应以书面方式指出矛盾，并向用户解答。
GB 156-1993 标准电压GB/T 1980-1996 标准频率GB/T 2423.10-1995 电工电子产品基本环境试验规程振动（正弦）试验导则GB 2681-81 电工成套装置之中的导线颜色GB 2682-81 电工成套装置之中的指示灯和按钮的颜色GB 3797-89 电控设备第二部分：装有电子器件的电控设备GB 3859.1-93 半导体电力变流器基本要求的规定GB 3859.2-93 半导体电力变流器应用导则GB 3859.3-93 半导体电力变流器变压器和电抗器GB 4208-93 外壳防护等级的分类GB 4588.1-1996 无金属化孔单、双面印制板技术条件GB 4588.2-1996 有金属化孔单、双面印制板技术条件GB 7678-87 半导体自换相变流器GB 9969.1-88 工业产品使用说明书总则GB 10233-88 电气传动控制设备基本试验方法GB 12668-90 交流电动机半导体变频调速装置总技术条件GB/T14436-93 工业产品保证文件总则GB/T15139-94 电工设备结构总技术条件GB/T13422-92 半导体电力变流器电气试验方法GB/T 14549-93 电能质量公用电网谐波IEEE std 519-1992 电力系统谐波控制推荐实施IEC 76 Power Transformer;IEC 529 Protection Classes of Cases （IP code）;IEC 1131/111 PLC Correlative norms;IEC 68 Correlative tests;IEC68-2-6 抗振动标准IEC68-2-27 抗冲击标准IEC 1175 Design of signals and connections;IEC 801 Electro-magnetic radiation and anti-surge-interference;IEC 870 Communication protocol;IEC1000-4-2 EMC抗干扰标准IEC1000-4-3 EMC抗干扰标准IEC1000-4-4 EMC抗干扰标准IEC1000-4-5 EMC抗干扰标准IEC1800-3 EMC传导及辐射干扰标准EN50082-2 工业环境的一般标准IEEE519 电气和电子工程师学会89/336EC CE标志NFPA 70 State Electrical Appliance Code;NFPA 77 Recommended anti-electrostatic methods;NFPA 78 Specifications to protect from thunder;NFPA 496 Standard of Electric Equipment Charge and Positive Pressure Case Body in Danger Area;OCMA NWGIREV2 Noise Level Norms;ISO/IEC 11801 International electrical wiring;NEMA American National Electrical Manufacturer Association;GB 12326 电能质量电压允许波动和闪变DL/T 620 交流电气装置的过电压保护和绝缘配合3.设备运行环境条件设备安装环境：户内电厂海拔高度：≤1000米室内最高气温： +40℃室内最低气温： -5℃室内相对湿度： 90%（25℃环境温度）基本地震烈度：七度地面水平加速度：0.25X2g安全系数： 1.67水平加速度和垂直加速度同时作用，产品的机械强度应根据上述耐受能力所要求的加速度导致的动态负荷全动态法进行计算和试验，其条件是：共振频率，时间为正弦五周波。
变频器维修手册
变频器维修手册【变频器维修手册】第一章：前言为了帮助用户更好地维修和保养变频器，本手册将提供详细的变频器维修指导。
在阅读本手册前，请确保您已经熟悉变频器的基本原理和操作。
第二章：故障诊断与排除2.1 常见故障变频器使用过程中可能出现各种故障，如启动不正常、输出异常、过载保护等。
本节将简要介绍常见的故障情况，并提供相应的排除方法。
2.2 故障诊断流程在遇到故障时，正确的诊断流程可以节省维修时间，并提高维修效率。
本节将详细介绍一套完整的故障诊断流程，以便用户按部就班地进行问题排查。
第三章：维修工具与设备准备3.1 必备工具本节将列出维修变频器所必需的工具，如万用表、螺丝刀、钳子等。
请用户根据实际情况准备好相应的工具，以便进行后续的维修操作。
3.2 仪器设备准备除了基本工具外，维修变频器还需要特定的仪器设备，如频率计、温度计等。
本节将详细介绍这些仪器设备的使用方法和注意事项。
第四章：常见故障排除4.1 启动异常变频器启动时，如果出现异常现象，可能是由于供电问题、电源线连接错误等原因引起的。
本节将针对不同的启动异常情况，提供相应的解决方案。
4.2 输出异常当变频器的输出频率或电压异常时，可能会导致输出设备工作不正常或无法正常工作。
本节将介绍可能的输出异常原因，并提供相应的解决方案。
4.3 过载保护过载保护是变频器的一项重要功能，它可以有效保护电机和变频器免受过载损坏。
然而，过载保护也可能误判导致误停等问题。
本节将详细介绍过载保护的原理和排查方法。
第五章：维护与保养5.1 维护周期保持变频器的正常运行，需要进行定期的维护和保养。
本节将介绍维护周期的选择原则，并提供相应的维护方案。
5.2 清洁与防尘在运行过程中，变频器的内部可能会积尘，导致散热不良等问题。
本节将介绍如何正确清洁变频器，并提供防尘建议，以延长变频器的使用寿命。
5.3 散热与防潮变频器的散热和防潮是其正常运行的关键。
本节将介绍散热方法和防潮措施，并提供相应的维护建议，以确保变频器的可靠运行。
上海四喜机电提供松下门机变频器维修,AAD03011D说明书
松下门机变频器（AAD03011D）说明书AAD03020DT01/NSFC01-01可以用AAD03011D代替。
AAD03020DT01和NSFC01-01尺寸和调试的方式包括性能都是一样的。
·额定规格单相200V输入型型号（客户指定型号）适用电机输出额定输出电流注3）额定输出容量注1）电源容量注2）估计重量AAD03011D 0.4kW 2.4A 1.0kVA 1.2kVA 1.0Kg注1）额定输出容量表示输出电压230V AC的场合。
注2）电源容量取决于电源的阻抗。
请准备表记值以上的电缆。
注3）额定输出电流表示垂直安装场合的值。
水平安装使用时，请降低输出电流使用。
水平安装场合的额定输出电流·额定规格标准适用电机输出 0.4 kW额定输出额定输出电压 3相200～230V AC（电源电压比例）过负荷电流额定值额定输出电流的 150%，1分钟输入电源相数?电压?频率单相?200～230V AC?50/60Hz电压容许波动额定输入交流电压的 +10%，-15%频率容许波动额定输入频率的± 5%瞬间电压降低容量 ? 165V AC以上继续运行·降低至低于 165V AC时继续运行 15ms输出频率数频率数范围 0.5～250 Hz频率数表示数字显示频率分辨率数字设定： 100 Hz以下： 0.1Hz数字设定： 100 Hz以上： 1Hz控制方式高载波频率正弦波 PWM控制（ V/F控制）载波频率有9种选择可能（ 0.8~15kHz可变）（0.8，1.1，1.6，2.5，5.0，7.5，10.0，12.5，15.0kHz）电压 /频率特性基底频率： 50，60Hz固定设定和 45~250Hz任意设定 V/F曲线：恒定力矩，平方力矩模式（选择切换）力矩提升 0～40%任意设定制动再生制动转矩 80%以上直流制动在停止频率以下动作·制动转矩电平： 0～100（20段设定）·制动时间： 0.1～120秒任意设定控制运转?停止 ?操作面板开关?控制端子输入信号（开指令信号、闭指令信号）?通信指令（ RS485）频率设定信号 ?操作面板设定?门动作模式设定?通信指令（ RS485）门动作模式设定 ?开闭动作频率：最大可设定 6段速·加速?减速时间：可对各开闭动作频率进行设定·门变速位置：最大可设定 5处·门保持频率：1段速（开闭可单独进行设定）·门保持转矩：保持电流设定（开闭可单独进行设定）门控制功能·由编码器方式进行门速度控制·由SW（开关）方式进行门速度控制·门幅度测定功能·门夹入检出功能加速?减速时间 0.04～ 999秒（加速 ?减速单独设定）加减速特性直线?S形特性（选择切换）停止模式减速停止，惯性停止（选择切换）停止频率 0.5～60 Hz任意设定复位功能停止信号复位，面板复位，电源复位频率跳跃设定最大可设定 3处（频率跳跃幅度在 1～10 Hz任意设定）上限频率设定 0.5～250 Hz任意设定下限频率设定 0.5～250 Hz任意设定瞬停重新启动运转功能的有 /无、以及 0 Hz重新启动，运转频率重新启动（选择切换）再试行功能再试行选择：功能的有 /无以及再试行异常内容的选择再试行次数： 1～ 10次任意设定控制端子输入信号 ?开?闭指令信号： 1 a接点信号·开?闭到达信号： 1 a或者 1 b接点信号（选择切换）·安全传感器： 1 a或者 1 b接点信号（选择切换）·开?闭变速信号： 1 a或者 1 b接点信号（选择切换）·门位置检出信号：编码器信号（二相输入）输出信号继电器输出：3点，1C接点（接点容量 230V AC，0.3 A，30 V DC，0.3 A电阻负载）输出功能：运转信号、反转信号、到达信号、过载报警、开到达信号、闭到达信号、夹入检出、异常报警（可选择）通信功能 ?接口端：RS485串行通信·通信速度：4800/9600/19200 bps（可选择）·通信协议：MEWTOCOL-COM·通信方式：半双工方式·最大连接台数： 31台·最大传送距离： 500 m（总延长）内藏电源 12 V DC －10 %/＋ 20 %， 0.1 A以下（编码器电源专用）显示运转?控制状态输出频率，输出电流，输出电压，内部直流电压，设定频率，检出频率，门位置领域，门位置，开到达位置数据，门开闭次数，编码器检出状态，控制端子状态（输入信号，输出信号）异常内容保护功能动作时显示符号（存储 4次的异常内容）保护电流限制可以按额定输出电流的 1～200%设定电流限制功能跳闸（停止）瞬时过大电流?温度异常（ SC1～3），过电流（ OC1～3），过负载?电子热敏（ OL），不足电压（ LU），过电压（ OU1～3），外部异常（ AU），操作异常（ OP），编码器异常（ En1，2），到达信号异常（ En3～5）防止失速功能防止过电流失速，防止过电压失速环境使用环境温度?湿度－10～＋50 ℃（应无冻结） 90% RH以下（ 25 ℃、应无结露）运输,保存温度?湿度－25～＋65 ℃95% RH以下（ 25℃、应无结露）振动 5.9m/s｛0.6 G｝以下2标高 1000 m以下空气介质室内?应无腐蚀性气体，引火性气体，油雾及尘埃保护结构 IP30屏蔽形冷却方式自冷。
变频控制柜保养与检修操作规程
3.将变频柜控制键打至手动操作。
1.工作票准确无误，有审批人签名；
2.操作正确。
5
设置防护措施
施行防止触电的技术措施：
a)停电（拉控制柜的总断路器）；
b)验电；
c)挂接地线；
d)挂“有人工作，禁止合闸”指示牌。
1.电源指示灯熄灭，用合格的试电笔确认无电；
2.即使了解各代码功能，也必须经过分析之后，确定有把握改动代码内容时，方可进行改动；
3.改动前必须记录好原始数据，如果解决不了，应将其恢复到原始数据，并进一步寻求解决的办法,查阅厂家提供的的故障代码；
4.注意保存软件密码。
8
安全检查
1.对设备再次进行检查；
2.拆除警示牌；
3.设备负责人在《工作票》（表31032-65）上签字。
b）确认端子间或各暴露的带电部位没有短路或对地短路情况。
（1）确认端子间连接、插接式连接和螺丝等均紧固无松动。
（2）确认外围设备状态正常。
10.对维修后的变频器应进行无负荷调试，检查频率能否自动控制，输出电压是否正常。如有异常，应立即中止试验，查明问题。
1.确认故障性质，反馈回中心；
2.将情况报告给部门主管。
3
填写《工作票》
1.维修人员在维修作业前应按规定填写电气作业《工作票》（表31032-65）；
2.在应急的情况下，可立即维修。
1.填写规范正确，详细；
2.供水系统设备故障属于紧急事故维修范围。
4
审批
1.将《工作票》（表31032-65）交设备负责人审批；
安全可靠，各项参数正常。
9
试运行
1.恢复送电；
2.将变频柜打至自动状态；
Sew变频器说明书
故障代码F0004：过热
04
常见故障分析
过电流
过电压
可能是由于电机负载过大、机械部分卡住 、输入电压过高或变频器参数设置不正确 等原因导致。
通常是由于输入电压过高或电机处于再生 制动状态时能量回馈所引起。
欠电压
过热
可能的原因包括输入电压过低、输入电源 中断或变频器内部故障等。
可能是由于环境温度过高、通风不良、变 频器负载过大或内部散热元件故障所导致 。
自动模式
在此模式下，变频器将根据预设的程 序或外部信号自动调整输出频率。
远程模式
在此模式下，变频器将接受来自外部 控制器的信号，并根据这些信号调整 输出频率。
维护模式
当需要对变频器进行维护或调试时， 可以进入此模式。在此模式下，用户 可以访问一些高级功能。
参数设置与调整
第一季度
第二季度
第三季度
第四季度
应用领域
纺织机械
用于控制织布机、纺 纱机等设备的速度和 张力，提高生产效率
和产品质量。
包பைடு நூலகம்机械
用于控制包装机、封 口机等设备的运动轨 迹和速度，实现精确
的定位和封装。
电梯控制
用于控制电梯的运行 速度和加速度，提高 电梯的舒适度和稳定
性。
冶金机械
用于控制轧机、连铸 机等设备的速度和力 矩，提高生产效率和
防震措施
防止过热
在有震动的环境中使用变 频器时，应采取防震措施， 如加固变频器的安装基础 等。
在高温环境中使用变频器 时，应采取散热措施，如 安装散热风扇等。
THANKS
感谢观看
产品特点
高性能
SEW变频器采用先进的控制算法和硬 件设计，具有高精度、高动态响应和
变频器的安全事项及检修范文（二篇）
变频器的安全事项及检修范文变频器是一种广泛应用于工业控制系统中的设备，它能够将固定频率的交流电源通过变频器的控制，把交流电转换成可调频率的交流电，从而实现对三相异步电动机的转速、转矩等参数进行调节。
然而，由于变频器在运行过程中可能存在一些安全隐患，因此，对变频器的安全事项和检修工作进行全面的了解与实施，对保障工作场所的安全生产至关重要。
一、安装阶段的安全事项在变频器的安装过程中，应注意以下安全事项：1.1 施工前检查：在开始施工之前，应查看变频器设备的包装是否完好，检查变频器内部是否有异物，以及各连接线是否牢固。
1.2 配电箱与电源的连接：在连接变频器与配电箱及电源时，应确保断电状态下进行连接操作。
连接时要按照变频器的接线图与电源进行正确的连接，并采用固定线夹进行绝缘处理，以防止电源线与变频器之间的短路故障。
1.3 接地保护：为了保证变频器的正常运行和人身安全，应将变频器进行接地保护。
接地电阻的测量值应符合国家规定，接地电阻应小于4Ω，接地电阻的测量应定期进行。
1.4 散热与防护：变频器在运行过程中会产生一定的热量，因此在安装过程中，应将变频器安装在通风良好、不受直接阳光照射的位置。
同时，还应留出足够的空间，以便进行维护和散热。
二、日常运行中的安全事项在变频器的日常运行中，应注意以下安全事项：2.1 操作人员素质：变频器是一种高科技设备，操作人员应具备一定的专业知识和技能，并接受相关的培训。
操作人员应熟悉变频器的使用方法和工作原理，并能够正确地进行设备的开机、停机和调节等操作。
2.2 空载运行：在开机之前，应将变频器设备调至空载运行状态，通过观察变频器的运行状况以及听取设备的声音等，判断设备是否正常。
如有异常情况，应及时停机检修。
2.3 过载保护：在变频器的运行过程中，应根据电动机的额定功率和变频器的额定功率进行合理的配比，避免电动机的过载。
同时，还应设置过载保护装置，并测试其灵敏度和可靠性。
2.4 温度监测：变频器在工作过程中会产生一定的热量，因此应定期检查变频器的温度。
V10 系列变频器用户手册说明书
V10系列精致矢量型变频器用户手册深圳和为电气技术有限公司Shenzhen Honwin Technology Co.Ltd.安全注意事项安全声明◆在安装、操作、维护产品时，请仔细阅读并遵守本安全注意事项。
◆为保障人身和设备安全，在安装、操作和维护产品时，请遵循产品上标识及手册中说明的所有安全注意事项。
◆手册中的“注意”和“危险”事项，并不代表所应遵循的所有安全事项，只是作为所有安全注意事项的补充。
◆本产品应在符合设计规格要求的环境下使用，否则可能造成故障，因未遵循相关规定而引发的功能异常或部件损坏等不在产品质量保证范围内。
◆因违反操作产品引发的人身安全事故、财产损失等，我司将不承担任何法律责任。
安全等级定义“危险”表示如果不按规定操作，则导致死亡或严重人身伤害。
“注意”表示如果不按规定操作，则可能导致轻微身体伤害或设备损坏。
安全注意事项■安装前危险不要用手直接接触控制端子、单板元器件及变频器部件！部件缺少或损坏的变频器请不要再使用，否则有故障扩大和人员受伤的危险！注意产品铭牌的额定值是否与您的订货要求一致，如不一致，请不要安装！装箱单与实物不相符时，请不要安装！■安装危险必须由具有专业资格的人员进行安装作业，否则有触电的危险！变频器应安装于金属或其它阻燃物体上，否则有火灾危险！变频器安装应远离易燃物体和热源，否则有火灾危险！变频器不可安装在含有爆炸性气体的环境里，否则有引发爆炸的危险！不可随意拧动设备部件的固定螺栓，特别是带红色标记的螺栓，否则有设备损坏的危险！注意搬运时轻拿轻放，并托住产品底板，以防砸伤脚或摔坏变频器！请安装在能够承受变频器重量的地方，否则有掉落时损坏设备及伤人的危险！安装作业时避免将钻孔残余物、线头、螺钉掉入变频器内部，否则可能引起变频器故障！ 变频器安装于柜内时，需做好散热处理，否则有可能引起产品故障或损坏！■配线危险必须由具有专业资格的人员进行配线作业，否则有触电或设备损坏的危险！配线过程中严格按照本手册执行，否则有触电或设备损坏的危险！确认输入电源处于完全断开的情况下，方能进行配线作业，否则有触电的危险！所有配线及线路应符合EMC及安规标准要求，导线线径请参考本手册的建议，否则可能发生事故！变频器整机漏电流可能大于3.5mA，为保证安全，变频器和电机必须接地，否则有触电的危险！严格按照变频器端子丝印配线，禁止将三相电源接到输出端子U、V、W，否则有设备损坏的危险！请正确安装制动电阻在B1、B2/+两端，禁止连接在其它端子，否则有设备损坏的危险！ 主回路端子配线螺钉螺栓必须拧紧，否则有设备损坏的危险！禁止在控制端子RA、RB、RC以外的端子接交流220V电压等级信号，否则有设备损坏的危险！注意我司所有产品在出厂时已做过耐压测试，禁止再对变频器进行该项测试，否则有设备损坏的危险！变频器的端子信号线应尽量远离强电线布线，不能保证距离的情况下要垂直交叉分布，否则将造成控制信号受干扰！电机电缆长度大于100米时，建议选用输出电抗器，否则有设备故障的危险！■运行危险存贮时间超过2年以上的变频器，应用调压器逐渐升压上电，否则有设备损坏的危险！ 按照1.3节要求完成配线后才能对变频器上电，否则有设备损坏或触电危险！变频器配线完成确认无误后，盖上盖板，才能通电，通电后严禁打开盖板，否则有触电的危险！变频器通电后，不管变频器处于何种状态都不要触摸变频器及周边电路，否则有触电的危险！变频器运行前，确认电机周围是否有人员能触及电机，否则有伤人危险！变频器运行中，应避免有异物掉入设备中，否则有设备损坏的危险！非专业技术人员禁止在运行中测试信号，否则有伤人或设备损坏的危险！禁止随意更改变频器参数，否则有设备损坏的危险！注意请确认电源相数、额定电压是否与产品的铭牌相符，否则可能造成设备损坏！检查与变频器相连的外围电路是否有短路现象，连线是否紧固，否则可能造成设备损坏！ 运行前，请确认电机及机械是否在允许的使用范围内，否则可能会损坏设备！禁止直接触摸风扇、散热器、制动电阻，否则有机械损伤和烫伤的危险！不能频繁地通过通断电的方式来控制变频器的启停，否则有设备损坏的危险！变频器输出端开关或接触器的投入/切出前需确保变频器处于无输出状态，否则有设备损坏的危险！■保养危险必须由具有专业资格的工程师进行产品保养、检查或更换零部件！禁止带电对产品进行保养、检查或更换零部件，否则有触电的危险！断电后至少等待10分钟以上，保证电解电容残余电压降至36V以下才能进行保养、检查或更换零部件！更换变频器后必须严格按照上述流程再执行一遍！注意保养、检查或更换零部件时尽量不要触及元器件本体，否则有静电损伤器件的危险！所有可插拔器件须在断电情况下才能插拔！目录第一章V10系列产品概述 (1)1.1外形和安装尺寸 (1)1.2额定规格 (2)1.3外围器件、端子螺钉及配线配线规格 (2)1.4主回路端子说明 (2)1.5标准接线图 (3)1.5.1控制端子接线说明 (3)1.6制动电阻选型 (5)1.7操作键盘说明 (5)1.8操作键盘按键功能 (5)第二章参数列表 (8)第三章故障诊断及对策 (35)3.1故障列表及对策说明 (35)附录A (39)V10系列产品概述V10系列变频器用户手册第一章V10系列产品概述1.1外形和安装尺寸图1-1V10-4T0.75G/1.5LB～V10-4T3.7G/5.5LB功率等级安装尺寸示意图V10系列变频器用户手册V10系列产品概述1.2额定规格1.3外围器件、端子螺钉及配线规格1.4主回路端子说明1）V10-4T0.75G/1.5LB～V10-4T3.7G/5.5LB_R S T B1B2/+U V WV10系列产品概述V10系列变频器用户手册1.5标准接线图图1-2标准接线图1.5.1控制端子接线说明GND AO AI2AI1+10V 485+485-图1-3控制端子布置图V10系列变频器用户手册V10系列产品概述表1-4控制端子功能说明V10系列产品概述V10系列变频器用户手册1.6制动电阻选型1.7操作键盘说明图1-4操作键盘图1.8操作键盘按键功能V10系列变频器用户手册V10系列产品概述V10系列产品概述V10系列变频器用户手册V10系列变频器用户手册参数列表第二章参数列表参数符号说明：○：表示参数在运行时可以修改●：表示参数在运行时不可修改，停机时可以修改★：表示参数为只读状态，如监控参数参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表故障诊断及对策V10系列变频器用户手册第三章故障诊断及对策3.1故障列表及对策说明V10系列变频器用户手册故障诊断及对策故障诊断及对策V10系列变频器用户手册V10系列变频器用户手册故障诊断及对策附录A V10系列变频器用户手册附录AModbus通讯1、支持协议支持Modbus协议，RTU格式和ASCII码格式；广播地址为0，从机地址设置值为1～247，248～255保留。
变频器维修质量规范书
变频器维修质量规范书一、总则1。
1 本规程规定了低压变频装置的完好标准、检修周期、项目及质量标准、检修后试验及验收.1。
2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，维修方应保证提供符合本规范书和有关工业标准的优质服务。
1.3 本规范书所使用的标准如遇与维修方所执行的标准发生矛盾时，按较高标准执行。
1.4 如果维修方未以书面形式对本规范书的条文提出异议，则需方认为维修方提供产品或服务将完全满足本规范书的要求。
如是有异议，不论多么微小，都应在予以详细说明.1.5 在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求,根据具体情况由供、需双方共同商定。
1。
6 本规范书为定货合同附件,与正文具有同等的法律效力。
二、遵循的主要现行标准低压变频调速系统的维修、检查、试验等必须遵守下列最新的标准，但不仅限于下列标准.如果本技术规范书同下列标准矛盾，维修方应以书面形式指出矛盾，并向滕州中盛化工有限公司电气部作出解答：GB 156-1993 标准电压GB/T 1980—1996 标准频率GB/T 2423.10—1995 电工电子产品基本环境试验规程振动（正弦)试验导则GB 2681-81 电工成套装置之中的导线颜色GB 2682-81 电工成套装置之中的指示灯和按钮的颜色GB 3797-89 电控设备第二部分：装有电子器件的电控设备GB 3859。
1—93 半导体电力变流器基本要求的规定GB 3859.2—93 半导体电力变流器应用导则GB 3859。
3—93 半导体电力变流器变压器和电抗器GB 4208—93 外壳防护等级的分类GB 4588.1-1996 无金属化孔单、双面印制板技术条件GB 4588。
2-1996 有金属化孔单、双面印制板技术条件GB 7678-87 半导体自换相变流器GB 9969。
1—88 工业产品使用说明书总则GB 10233-88 电气传动控制设备基本试验方法GB 12668-90 交流电动机半导体变频调速装置总技术条件GB/T14436-93 工业产品保证文件总则GB/T15139—94 电工设备结构总技术条件GB/T13422—92 半导体电力变流器电气试验方法GB/T 14549—93 电能质量公用电网谐波IEEE std 519-1992 电力系统谐波控制推荐实施IEC 76 Power Transformer;IEC 529 Protection Classes of Cases (IP code);IEC 1131/111 PLC Correlative norms;IEC 68 Correlative tests；IEC68—2-6 抗振动标准IEC68—2—27 抗冲击标准IEC 1175 Design of signals and connections;IEC 801 Electro—magnetic radiation and anti-surge—interference;IEC 870 Communication protocol；IEC1000-4-2 EMC抗干扰标准IEC1000-4-3 EMC抗干扰标准IEC1000—4-4 EMC抗干扰标准IEC1000—4-5 EMC抗干扰标准IEC1800—3 EMC传导及辐射干扰标准EN50082—2 工业环境的一般标准IEEE519 电气和电子工程师学会GB 12326 电能质量电压允许波动和闪变DL/T 620 交流电气装置的过电压保护和绝缘配合三、变频器维修要求及标准1、所维修变频器为为ABB ACS800系列产品，具体型号为:ACS800—04P—0260-3+P901，维修完成后必须具备其原有功能。
ABB变频器检修作业指导书
1.变频器检修作业指导书编制：审核：批准：XX年XX月XX日发布目录一、设备描述 (3)1. 设备作用概述 (3)2. 设备组成及主要技术参数 (3)二、检修周期及内容 (4)1.检修周期 (4)2.检修内容 (4)三、检修准备 (4)1.人（作业人员资格及类别） (4)2.机（工器具） (5)3.料（备品备件） (5)4.法（文件） (5)5.环（安全措施） (6)四、检修方法 (6)五、验收标准 (7)1.日常维护验收标准 (7)2.检修验收标准 (8)六、试车验收标准 (8)七、维护保养事项 (8)八、常见故障处理 (9)一、设备描述1.设备概述变频器是把工频电源(50Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
变频调速是通过改变电机定子绕组供电的频率来达到调速的目的2.设备组成及主要技术参数2.1设备示意图2.2设备组成变频器由以下基本单元组成1。
整流单元2。
储能单元3。
逆变单元4。
制动单元5。
控制单元二、检修周期及内容1.检修周期3.检修内容2.1小修2.2大修三、检修准备1.作业人员资格及类别2.工器具3.备品备件4.适用文件5.安全措施四、检修方法(工艺卡）五、验收标准1.日常维护验收标准2.检修验收标准六、试车验收标准变频器上电试运，检查冷却风扇启动正常，无异音；变频器无报警，状态指示正常；带负荷运行1小时，变频器给定、反馈信号正常，变频器温度无异常变化七、维护保养事项八、常见故障处理变频器是一个高精度、高科技的电子元气件，对它的故障处理，我们也应由简到繁的原则去加以分析维修，对于我们一般的现场维护保养者，并不需要深入的了解其内部的构造，但应掌握其一般故障发生的规律加以分析处理。
源信变频器故障说明书
源信变频器故障说明书源信变频器故障说明书目录1. 引言1.1 目的1.2 读者对象1.3 术语定义2. 故障诊断流程2.1 故障现象描述2.2 故障诊断步骤2.2.1 检查电源2.2.2 检查输入信号线路2.2.3 检查控制信号线路2.2.4 检查输出信号线路2.2.5 检查散热系统3. 故障排除措施3.1 电源故障排除3.1.1 检查电源线连接3.1.2 检查电源输出电压3.1.3 检查电源过载保护3.2 输入信号线路故障排除3.2.1 检查输入信号线缆连接3.2.2 检查输入信号线路短路3.2.3 检查输入信号线路杂散干扰 3.3 控制信号线路故障排除3.3.1 检查控制信号线缆连接3.3.2 检查控制信号线路短路3.3.3 检查控制信号线路杂散干扰 3.4 输出信号线路故障排除3.4.1 检查输出信号线缆连接3.4.2 检查输出信号线路短路3.4.3 检查输出信号线路杂散干扰 3.5 散热系统故障排除3.5.1 检查散热器风扇运转3.5.2 清洁散热器及风扇3.5.3 检查散热器排气口4. 常见故障及处理方法4.1 过电流保护4.2 过温保护4.3 内部故障保护4.4 输出短路保护5. 维修与保养5.1 维修流程5.2 维修注意事项5.3 保养周期5.4 保养内容6. 安全警示与操作注意事项6.1 安全警示6.2 操作注意事项7. 常见问题解答8. 结语1. 引言1.1 目的本说明书旨在为用户提供源信变频器的故障诊断与排除指导，以确保设备的正常运行。
1.2 读者对象本说明书主要面向使用源信变频器的操作人员、维修人员及相关技术人员。
1.3 术语定义源信变频器：指的是专用于控制电源输入频率的变频器。
2. 故障诊断流程2.1 故障现象描述首先需要对故障进行准确描述，包括但不限于：- 源信变频器是否能够启动- 输入信号是否正常- 输出信号是否正常2.2 故障诊断步骤根据故障现象描述，我们可以按照以下步骤进行故障诊断。
