1. 板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过半片进行热量交换。
它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。
板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。
板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。
板片的周边及角孔处用橡胶垫片加以密封。
框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。
1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。
b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。
d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。
板式换热器的计算方法
板式换热器的计算方法一、换热面积的计算1.换热面积的计算公式：换热面积=换热量/换热系数其中，换热量为所需换热量，换热系数为换热器材料和传热介质的传热系数，需要通过实验或经验公式来确定。
2.单个换热板的换热面积的计算：单个换热板的换热面积=换热面积/换热板数量根据所需的换热面积和换热板的数量，可以得到单个换热板的换热面积。
二、传热系数的计算传热系数是指单位时间内单位面积上的换热量与温差之比，计算传热系数是为了确定换热器的换热效率。
1.平均传热系数的计算公式：平均传热系数=1/(1/内部传热系数+Σ(厚度/导热系数)+1/外部传热系数)其中，内部传热系数和外部传热系数可以通过换热器的材料和实验数据来确定，厚度和导热系数可以通过板式换热器的设计参数来确定。
2.内部传热系数的计算：内部传热系数=0.023*(流体的物性参数)^0.8*(流体的雷诺数)^0.8/(流体的普朗特数)^0.4内部传热系数与流体的物性参数、雷诺数和普朗特数有关，需要通过实验数据或经验公式来计算。
三、流体参数的计算流体参数主要包括流体的物性参数、雷诺数和普朗特数。
1.流体的物性参数的计算：流体的物性参数包括密度、粘度、比热容等，可以通过流体的温度、压力和化学成分来确定，也可以通过实验测定得到。
2.雷诺数的计算：雷诺数是流体流动的一种无量纲数，表示流体内部动力和惯性力的比值，计算公式为：雷诺数=流体的密度*流体的流速*物体的特征尺寸/流体的粘度可以通过流体的物性参数和流动条件来计算雷诺数。
3.普朗特数的计算：普朗特数是流体流动的一种无量纲数，表示动力和传热之间的比值，计算公式为：普朗特数=流体的动力粘度/流体的热传导系数可以通过流体的物性参数来计算普朗特数。
以上就是板式换热器的计算方法。
在实际应用中，需结合具体的工艺要求和换热条件来确定换热面积、传热系数和流体参数等计算参数，以确保换热器的工作效率和稳定性。
板式换热器选型计算书
1、目录2、选型公式3、选型实例一（水一水）4、选型实例二（汽一水）5、选型实例三（油一水）6、选型实例四（麦芽汁一水）7、附表一（空调采暖，水一水）8、附表二（空调采暖，汽—水）9、附表三（卫生热水，水一水）10、附表四（卫生热水，汽一水）11、附表五（散热片采暖，水一水）12、附表六（散热片采暖，汽一水）101112板式换热器选型计算1、选型公式 a 、 热负荷计算公式：Q=c 旭t其中：Q 然负荷（kcal/h ）、c —介质比热（Kcal/ Kg. C ）、m —介质质量流量 （Kg/h ）、△ t 一介质进出口温差（C ）（注：m △ t 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg. C b 、 换热面积计算公式：A=Q/K. △ t m其中：A —换热面积（宿）、K 一传热系数（Kcal/ m 2. C ）△ tl 对数平均温差K 值表:介质水一水蒸汽-水蒸汽--油冷水一油油一油空气一油K2500〜45001300~2000700〜900500〜700175〜35025 〜58注：K 值按经验取值（流速越大，K 值越大。
水侧板间流速一般在 0.2〜0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m/h - m 3/s ）、As 一单通道截面积（具体见下表）、n 一流道数 2、板式换热器整机技术参数表:设备^一靠“土一也一BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5 使用温度范围C -19~200装机最大换热面积5 15 30 65 80 120 220 350 500 最大流量m/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积 0.051 0.109 0.238 0.308 0.375 0.55 0.71 1.00 1.35 平均流道截面积m 0.000494 0.000656 0.00098 0.00118 0.00119 0.001691 0.002035 0.0286 0.004 设备参考质量Kg872904858709801800280037007200型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积 0.3m 2、设计压力1.0Mpa 、垫片材质EPDM 总换热面积为9 m 2板式换热器 注：以上选型计算方法适用丁本公司生产的板式换热器。

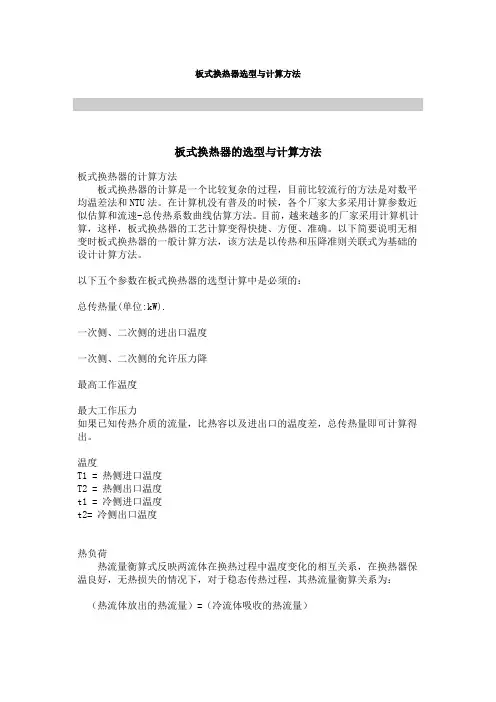

板式换热器选型与计算方法
