钢质防火卷帘通用技术条件

钢质防火卷帘通用技术条件

1 主题内容与适用范围

本标准规定了钢质防火、防火防烟卷帘的分类、技术要求、试验方法、检验规则和

标志、包装运输、贮存等内容。

本标准适用于工业与居民建筑中具有防火、防火防烟功能且高度不大于6m,宽度不

大于9m 的钢质帘板式卷帘，高度和宽度超过上述规定的钢质防火卷帘或钢质防火防烟

卷帘可参照执行。

2

引用标准

GB 191 包装储运图示标志

GB 699 优质碳素结构钢技术条件

GB 700 碳素结构钢

GB 9439 灰铁铸件

GB 1243.1 传动用短节距精密滚子链

GB 2518 连续热镀锌薄钢板和钢带

GB 2828 逐批检查计数抽样程度及抽样表（适用于连续批的检查）

GB 5824 建筑门窗洞口尺寸系列

GB 6388 运输包装收发货标志

GB 7633 门和卷帘的耐火试验方法

YB 231 无缝钢管

YB 242 直径5～125mm 电焊钢管

3 结构型式、符号、代号

3.1 结构型式及各部件名称

图1 结构示意图

①－帘板；②－座板；③－导轨；④－支座；⑤－卷轴；⑥－箱体；⑦－控制箱；⑧－卷门机；

⑨－限位器；⑩－门楣（横楣）；（11）－动速放关闭装置；（12）－按钮开关；（13）－保险装置

3.2 符号、代号

3.2.1 钢质防火卷帘名称符号为GFJ

3.2.2 代号

3.3 钢质防火卷帘规格（洞口尺寸）

钢质防火卷帘规格应于GB 5824 相对应，特殊洞口尺寸可由生产厂方和使用方按

洞口规格自行规定。

4 产品分类

钢质防火卷帘可依其安装位置、形式和性能进行分类。

4.1 钢质防火卷帘因安装在建筑物中位置不同而有区别（见表1）

表1

安装位置区分用途控制传动装置

外墙用钢质防按强度区分

火卷帘按耐火等级区分

外墙开口见5.11 条

室内用钢质防

火防烟卷帘

按耐火等级防烟性能区分

内墙开口；分隔防

火防烟区域

见5.11 条

4.2 按耐风压强度分类（见表2）。

表2

类型及代号耐风压，Pa

50 490.3

80 784.5

120 1176.8

4.3 按耐火时间分类

4.3.1 普通型钢质防火卷帘（见表3）

表3

类别及代号耐火时间，h

F1 1.5

F2 2.0

4.3.2 复合型钢质防火卷帘（见表4）。

表4

类别及代号耐火时间,h

F3 2.5

F4 3.0

4.4 按耐火时间、防烟性能分类

4.4.1 普通型钢质防火防烟卷帘（见表5）

表5

类别及代号耐火时间，h 漏烟量（20Pa 压差）

FY1 1.5 ≤0.2m3∕㎡min

FY2 2.0 ≤0.2m3∕㎡min

4.4.2 复合型钢质防火防烟卷帘（见表6）

表6

类别及代号耐火时间，h 漏烟量(20Pa 压差)

FY3 2.5 ≤0.2m3∕㎡min

FY4 3.0 ≤0.2m3∕㎡min

4.5 按安装形式分类（见表7）

表7

类别及代号安装形式说明

C 墙侧安装1.外墙用防火卷帘：a：墙外侧安装；b：墙内侧安装

2.室内墙体两侧面安装

Z 墙中间安装1.墙中安装

2.通道安装

5 技术要求

5.1 钢质防火卷帘应符合本标准的要求，并按规定程序批准的图纸和技术文件制造。

5.2 外观要求

5.2.1 帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑，及较明显的凹凸、

锤痕、毛刺、空洞等缺陷。

5.2.2 相对运动件在切割、弯曲、冲钻等加工处，必须清理毛刺。

5.2.3 构件或零部件的组装、拼接处不允许有错位。

5.2.4 焊接处应牢固，外观平整，不允许有夹渣、漏焊等现象。

5.2.5 零部件的外露表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。

5.2.6 所有紧固件必须紧牢，不允许有松动现象。

5.3 卷帘启闭、运行的平均噪音不应大于表8 的规定。

表8

卷门机功率W，kW 平均噪音，dB

W≤0.4 ≤50

0.4＜W≤1.5 ≤60

W＞1.5 ≤70

5.4 材料及零部件

5.4.1 主要零部件使用的原材料，宜采用表9 的规定。

表9

零部件原材料名称应符合的标准

帘板、座板、导轨、门楣、箱体

镀锌钢板和钢带

普通碳素结构钢

GB 2518

GB 700

卷轴

优质碳素结构钢

普通碳素结构钢

电焊钢管、无缝钢管

GB 699

GB 700

YB 242、YB 231

支座

普通碳素结构钢

灰口铸铁

GB 700

GB 9439

注：允许使用性能不低于表列材料的其他种材料。

5.4.2 主要零部件使用的原材料厚度宜采用表10 的规定。

表10

零部件名称材料厚度，mm

帘板1.2～2.0

座板≥3

导轨掩埋型1.5～2.5，外露型≥3.0

门楣1.0～2.0

箱体0.8～1.0

5.5 主要零部件尺寸公差应符合表11 的规定。

表11

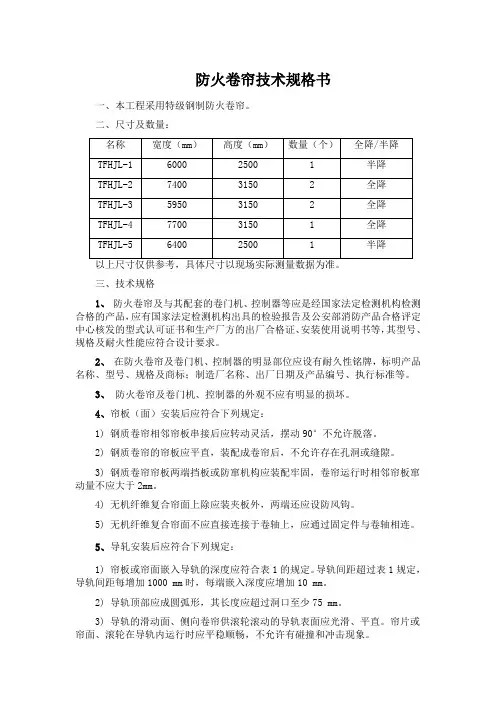

5.6 帘板

5.6.1 相邻互锁帘板串接后转动灵活，摆动±90°不允许脱落（见图2a）。对具有防烟

性能的重叠形帘板串接后，摆动90°不允许脱落（见图2b）.
