从国际标准分析LED色容差
LED光源和灯具色容差测试说明
LED光源和灯具色容差测试说明1 色容差的概念色容差是表征被测光源X、Y值（由光电色检测系统软件计算得到）与标准光源差别的物理量。
数值越小，说明被测光源越接近标准光源。
色容差单位为SDCM.GB-T17262-2002[4]（单端荧光灯性能要求标准）中规定一般的节能灯要求的色容差要小于5SDCM.GB24823-2009[5]（普通照明用LED模块的性能要求标准）中规定LED模块要求的色容差要小于7SDCM。
测试灯具时，一般检测设备会自动识别被测光源的色温范围，并确定对应的标准光源色温取值，从而计算出其色容差。
在相同色温时，参考标准光谱一致，但色坐标X、Y不同，色容差也不同。
色容差的计算公式为：G11Δx2+2G12ΔxΔy+G22Δy2=K2SDCM（1）式中为G11、G12、G22荧光灯发光色范围的参数，K为色容差值。
各色温所对应的G 参数如表1所示。
计算时用参数乘以1000，如3000K所对应的G11为390，计算时数值为390000.2 CFL与能源之星关于中心点的定义目前，由于积分球关于关于色容差的中心点定义是按照CFL的中心点定义如表2所示。
但是，由于LED产品目前都参考ANSI C78.377[6]的标准（如2.1节各LED公司的色坐标分布图），其色坐标的中心点与CFL的中心点有一定的差异，能源之星对LED产品的色坐标中心点与ANSI保持一致，其坐标中心点参考表3所示。
如图1所示，粉红椭圆为CFL的在各色温段的7SDCM的容差表现，而黑色的四边形框为ANSI与能源之星对LED产品的色坐标要求，略大于7SDCM.各LED光源厂家的色坐标分布图。
下面给出部分LED光源厂家的色坐标分布图（图2~图5）。
3 LED照明产品色容差测试修正基于图1，由于色温段中心点的差异，即使LED的坐标点为能源之星的正中心点，但在积分球上面测试出来的色容差数值将会有较大的差异（如表4所示）。
为了修正LED光源的色容差，有以下两种方法：（1）将测试设备中色容差的中心点更改为能源之星要求的中心点，再测试读取色容差。
LED简介及色差分析ppt课件
精选课件ppt
1
①LED基本知识介绍 ②色彩学的基本知识
③LED色差分析流程
精选课件ppt
2
LED基本知识介绍
发光二极管
发光二极管英文全称为Light Emitting Diode（简称LED），是一种新型的固态光 源。
诞生于20世纪60年代，1923年罗塞夫（Lossen.o.w）在研究半导体SiC时有杂质 的P-N结中有光发射，研究出了发光二极管（LED：Light Emitting Diode），一直不 受重视.随着电子工业的快速发展，在60年代，显示技术得到迅速发展LED才逐步受到 人们的重视。
精选课件ppt
8
LED分类及结构
LED基本知识介绍
D、大功率LED（Power led） 1.大功率有1w、3w、5w、10w等等不同种类 2.目前流程大大功率有铝基板样式的、仿luminous、SMD样式的。 3.透镜有酒杯状的、平头的、透镜的 4.直流与交流驱动
精选课件ppt
9
LED分类及结构
精选课件ppt
7
LED分类及结构
C.食人鱼（Flux led）
LED基本知识介绍
1.食人鱼产品主要是顶部LENS的不同种类而改变：
2.顶部珠子分为：Φ3mm、Φ5mm 、平头与微凸产品。
3.为改变角度的大小，顶部珠子的高低也不同：比如3mm的珠子高度有1.35、 1.5、1.9mm的.
4.颜色种类如插件LED齐全。
LED的参数-光学方面
CIE X－Y色度图 因白光非单一色光,所以在 测试时,白光分色按右图 分X,Y值,而其它颜色光按 波长来分.
LED基本知识介绍
精选课件ppt
21
【精选】色度学、色坐标,色温,容差,显色指数
色坐标，色温，容差，显色指数是什么关系?该如何控制?2700K X:0.463 Y:0.420 4000K X:0.380 Y:0.3805000K X:0.346 Y:0.359 6400K X:0.313 Y:0.337色坐标反映的是被测灯管颜色在色品图中的位置,他是利用数学方法来表示颜色的基本参数。
色温就是说灯管在某一温度T下所呈现出的颜色与黑体在某一温度T0下的颜色相同时,则把黑体此时的温度T0定义为灯管的色温。
容差是表征的是光源色品坐标偏离标准坐标点的差异,是光源颜色一致性性能的体现.显色指数实际上就是显示物体真实颜色的能力，这里的真实颜色指的是在太阳光下照射所反映出的颜色。
显色指数与色温是有关系的，一般而言，色温越低显色指数越高，白炽灯就是100，节能灯通常在75-90之间。
显色指数反映了照明体复现颜色的能力,根据人们的生活习惯,认为日光下看到的颜色为物体的真实颜色.色坐标和容差\色温是有关系的,坐标确定后容差和色温也就确定.但他们和现色指数无关.控制它们主要是要稳定制灯工艺,特别是粉层厚薄和真空度,充氩量.然后用荧光粉进行调配,不要随意更换荧光粉厂家.色坐标与色容差是有关系的，色坐标是根据色标图而算出来的，色差就是实际测出的色坐标与标准的差。
色差大从一方面来说也就是你的灯管的稳定性怎么样，以我的经验，你可以去检查一下氩气是否达到工艺要求(氩气适当多一些可增强灯管的一致性)，由于T5是自动圆排机，所以也要检查一下系统的真空度是否良好(真空度差也会使颜色产生较大的差异，最后去测一下，圆排机烘箱的上下端温度差是否在40以内。
白光LED光通量随色坐标增大而增加研究了在蓝光芯片加黄色荧光粉制备白光LED方法中,色坐标位置对光通量的影响。
在同样蓝光功率条件下,我们对标准白光点(色坐标x=0.33±0.05,y=0.33±0.05)附近不同色坐标位置的光通量进行了计算。
假设(0.325,0.332)位置流明效率为100 lm/W,计算得出,最大光通量对应的色坐标位置为(0.35,0.38),光通量为112 lm;最小光通量对应的色坐标位置为(0.29,0.28),光通量为93.5 lm。
色温和色容差解读
二 CIE1931 色度图
3 荧光粉的分类
1 荧光粉分类： 1）红粉 2）绿粉 3）蓝粉 2 不同的色温由三种粉按照不同的比例 混合而成。如：2700K、3000K、4000K、 6000K、18000K（天青色）等。
1 2700K中的粉没有蓝粉，6000K中含有很多的蓝粉， 通常6000K的发光效率都要低于2700K。 2 6000K的荧光粉由3种粉混合而成，其粉的稳定性也 就不如2700K稳定。 3 关于高显色的粉，通常低色温的，如2700K系列， 显色指数很难超过85。而6000K的可以达到95以上。但 显色指数和发光效率相互矛盾，也就是说，同样的条 件下，粉的显色指数越高，粉的发光效率就会越低。 4 显色指数是指光源反映物质本身颜色的一种能力， 白炽灯和日光的显色指数为100，也就是说，在他们的 光下，我们看到的是物质本身的真实颜色。 5 由于荧光灯采用的三基色荧光粉并不是连续的光谱， 而是一个个单独的谱带，所以，有时不能反映物质的 真实颜色。
三 绝对黑体
1
定义：如果一个物体能够在任何温度下全部吸收任何 波长的辐射，那么这个物体称为绝对黑体。 2 特性：绝对黑体能够将落在其上的所有热量吸收，而 没有损失，同时又能够将热量生成的能量全部以“光” 的形式释放出来的话，它便会因受到热力的高低而变 成不同的颜色。 3 绝对黑体为理想状态下的物体。绝对黑体的吸收本领 是一切物体中最大的，加热时它辐射本领也最大。

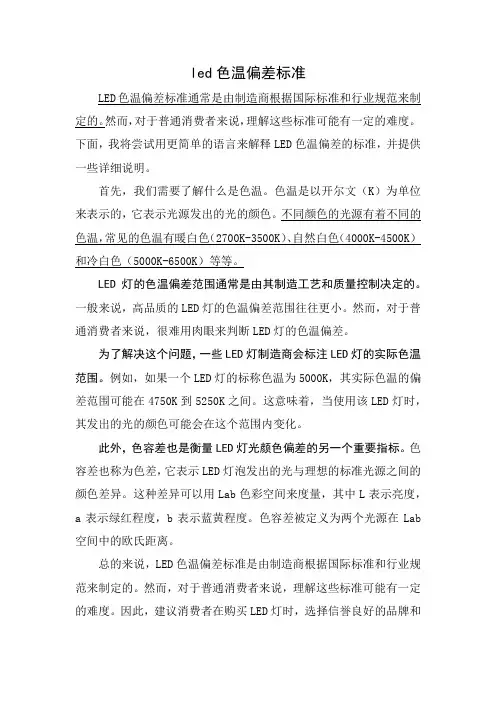

led色温偏差标准
led色温偏差标准LED色温偏差标准通常是由制造商根据国际标准和行业规范来制定的。
然而，对于普通消费者来说，理解这些标准可能有一定的难度。
下面，我将尝试用更简单的语言来解释LED色温偏差的标准，并提供一些详细说明。
首先，我们需要了解什么是色温。
色温是以开尔文（K）为单位来表示的，它表示光源发出的光的颜色。
不同颜色的光源有着不同的色温，常见的色温有暖白色（2700K-3500K）、自然白色（4000K-4500K）和冷白色（5000K-6500K）等等。
LED灯的色温偏差范围通常是由其制造工艺和质量控制决定的。
一般来说，高品质的LED灯的色温偏差范围往往更小。
然而，对于普通消费者来说，很难用肉眼来判断LED灯的色温偏差。
为了解决这个问题，一些LED灯制造商会标注LED灯的实际色温范围。
例如，如果一个LED灯的标称色温为5000K，其实际色温的偏差范围可能在4750K到5250K之间。
这意味着，当使用该LED灯时，其发出的光的颜色可能会在这个范围内变化。
此外，色容差也是衡量LED灯光颜色偏差的另一个重要指标。
色容差也称为色差，它表示LED灯泡发出的光与理想的标准光源之间的颜色差异。
这种差异可以用Lab色彩空间来度量，其中L表示亮度，a表示绿红程度，b表示蓝黄程度。
色容差被定义为两个光源在Lab 空间中的欧氏距离。
总的来说，LED色温偏差标准是由制造商根据国际标准和行业规范来制定的。
然而，对于普通消费者来说，理解这些标准可能有一定的难度。
因此，建议消费者在购买LED灯时，选择信誉良好的品牌和型号，并仔细查看产品的规格和说明书，以确保购买的LED灯符合自己的需求和期望。
同时，消费者也可以根据自己的使用需求和喜好，选择适合自己的LED灯。
led灯的色度参数
led灯的色度参数色度参数是用来描述LED灯的颜色特性的一组参数。
常见的色度参数包括色温、色容差、色彩饱和度、显色指数等。
色温是描述光源颜色特性的参数，一般用单位K（开尔文）表示。
常见的LED灯色温包括暖白光（2700K-3000K）、中性白光（4000K-4500K）和冷白光（6000K-6500K）等。
不同色温的LED灯适用于不同的环境需求，比如暖白光适用于卧室、客厅等需要温馨氛围的场所，冷白光适用于办公室、厨房等需要明亮清晰的场所。
色容差指的是LED灯发出的光与理论光的色差程度。
色容差一般用单位数值表示，数值越低表示色差越小，色彩还原越准确。
色容差的大小取决于LED灯的制造工艺和光源的品质。
对于普通家庭使用的LED灯来说，色容差一般控制在5以下即可满足一般需求。
色彩饱和度是描述LED灯颜色饱和程度的参数，一般用百分比表示。
高饱和度的LED灯颜色鲜艳亮丽，适用于创意装饰、舞台灯光等需要彩色光源的场所。
显色指数（CRI）是用来评价光源对物体真实颜色还原能力的参数。
显色指数的取值范围为0-100，数值越大表示对物体颜色还原能力越好。
一般来说，显色指数在80以上可以满足大多数场景的需求，但对于一些特殊场所，如博物馆、艺术展览等需要更高显色指数来还原物体真实颜色。
此外，还有一些其他的色度参数，比如色坐标（x、y、u'、v'）、色纯度等用来描述LED灯颜色特性的参数。
色坐标用于确定LED灯发出的光在CIE色度图中的位置，从而可以确定灯光的色调。
色纯度则是描述光源颜色纯度的参数，也可以用来评价光源对物体颜色的还原能力。
综上所述，LED灯的色度参数是描述LED灯颜色特性的一组参数，包括色温、色容差、色彩饱和度、显色指数等。
这些参数可以帮助用户选择适合的光源，并满足不同场所和需求的照明要求。
在选择LED灯时，可以根据实际需求参考这些参数，以确保选购到合适的LED灯。
LED 色容差来料量化评估方法讨论
2. 7LED021121来料异常分析
3. 为什么我们判定供应商来料混料了： a. 昨天测试的1#，2#样品实际的色容差值为8.97 SDCM
b. 今天测试的1#-5#样品实际的色容差值为2.25SDCM，符合要求.
c. 温度会使色坐标值产品漂移，但漂移方向一致，所以对色温有影响，但色容差值影响不大.
4. 便利工具ColorCalculator使用介绍
„„
讨论时间
3. 色容差量化评估方法讨论-基础知识
3. 传统光源色容差控制行业水准及标准中的要求： a. 行业控制水准： 白炽灯：1SDCM HID：4SDCM 荧光灯：中国：5SDCM；美国：4SDCM SSL： 4/3 SDCM b. 标准要求： GB-T17262-2002单端荧光灯性能标准中规定一般的节能灯要求的色容差要小于5SDCM。 GB24823-2009普通照明用LED模块的性能标准中规定LED模块要求的色容差要小于7SDCM。 IEC中规定灯的色坐标不得偏离额定值（ x, y）5个SDCM, 那就是说，灯的色坐标都应该在规定 的椭圆内。
7. 普朗克黑体曲线图中的等温线---为什么我们不能用色温值来衡量色容差
3. 色容差量化评估方法讨论-便利工具
1. 消费者表达色度更倾向于使用习惯的相关色温。 2. 作为专业从业人员，在没有更好的色度评价系统出来之前，采用麦克亚当椭圆体系来对 LED色度进行评判是较为专业的颜色评判手段。 3. x, y色度坐标非常不直观，x, y色度计算也比较复杂，我们需要一些便利的小工具，帮助 我们完成批量产品色容差的一些计算，并将我们需求的运算结果很直观的反映出来。 4. “进圈”工具ColorCalculator的使用，让我们能够更加直观的判断批量LED色容差是否能 满足我们的要求。 5. 后续在做色容差控制时，RD需要留意我司选用LED产品中心值的提供，供应商SPEC中提 供的中心值不一定适合我们。 6. 色容差的计算很理论，里面涉及的知识也很多，有兴趣的可以一起来探讨。
led灯具色容差标准
LED灯具色容差标准一、定义和术语1.LED灯具：由LED发光器件和相关电路组成的照明设备。
2.色容差：LED灯具发射的光的颜色与标准颜色的差异程度。
3.颜色温度：描述光源发出的光的冷暖程度的物理量。
二、照明产品分类1.室内照明产品：如LED灯泡、LED灯管等。
2.室外照明产品：如LED路灯、LED泛光灯等。
3.装饰照明产品：如LED闪烁灯、LED彩色灯等。
三、测试条件1.环境温度：25℃±5℃。
2.相对湿度：≤80%。
3.测试电源：直流电源，电压波动≤±1%。
4.测试环境：无风、无尘、无震动。
四、测试设备和方法1.色彩测试设备：色彩分析仪、光谱分析仪等。
2.色容差计算方法：采用CIE色度坐标系及色容差公式进行计算。
3.颜色温度测量方法：使用光谱分析仪或色温计进行测量。
五、样品要求1.样品数量：每种型号的LED灯具至少需要3个样品。
2.样品状态：样品应为本色、无划痕、无缺陷的合格品。
3.样品尺寸：根据不同产品类型而定，但需满足测试设备的尺寸要求。
4.样品光谱数据：需提供样品的光谱数据以进行色容差计算。
六、测试流程1.将样品安装在测试设备上，确保样品与测试设备紧密连接。
2.将测试设备调整至标准光源位置，并设置环境温度和湿度。
3.记录样品的颜色坐标和颜色温度数据。
4.根据CIE色度坐标系及色容差公式计算样品的色容差。
5.分析计算结果，判断样品的色容差是否符合标准要求。
6.如果样品不符合标准要求，需进行改进并重新进行测试。
7.对所有样品进行测试后，整理测试数据并撰写测试报告。
LED灯具标准国内外差异大分析技术原因
LED灯具标准国内外差异大分析技术原因LED灯具标准国内外差异大分析技术原因LED照明灯具特性及LED标准解析本文从LED灯、灯具及其现状为切入口，在LED灯、灯具相关定义的基础上，分析了LED灯具的特点和目前存在的问题，并与传统灯具性能、评价和设计方面做了比较，同时针对国际电工委员会（IEC）、美国能源之星（EnergyStar）、北美照明学会（IESNA）在LED 灯具有关标准的出版情况和我国LED灯具有关的国家标准的出版情况进行了介绍。
LED进入照明领域，引发了一场新的照明技术领域的革命。
由于不同形状、数量，尺寸的LED可以按不同方式排列组合、不同LED替代灯中的LED结构可以不同等特点，在照明领域中出现了各式各样的LED照明产品（例如：LED装饰灯具、LED道路灯具、LED投光灯具、嵌入式LED灯具、LED隧道灯具、LED台灯和交通信号灯具等）及传统光照明源替代品（例如：LED替代白炽灯、MR16、PAR灯、直管形荧光灯T8/T12等）。
随着LED技术的不断提升和人们对照明感官视觉追求的进一步提高，人们对LED灯具的设计和性能要求上更加具体，这就对灯具制造商和照明产品设计师提出更高的要求。
半导体LED固态照明是近年来新近发展起来的产业，对照明终端产品设计师和灯具制造人员而言，既需要掌握传统照明行业的知识、国内外标准动态，又需要熟悉和了解LED 器件方面的知识，特别是要准确把握LED灯、灯具界定以及与传统照明灯具差异性。
由于半导体行业和照明电器行业分属不同行业、以及目前对半导体LED固态照明（SSL）缺乏足够的标准支撑，现阶段国内LED照明产品存在鱼龙混杂的现象，制造商声称的产品性能往往与实际结果相差甚远，颜色质量、寿命预测上更是极度夸大，这对我国LED照明产业的发展和消费者信心的培育上都是不利的。
本文从LED灯、灯具及其现状为切入口，在LED灯、灯具相关定义的基础上，分析了LED灯具的特点和目前存在的问题，并与传统灯具性能、评价和设计方面做了比较，同时针对我国和国际上LED灯具标准情况进行了介绍，点明应结合LED灯具的技术要素来观察和追踪标准的变化和发展。
LED光源色容差与显色指数2015剖析_2
高
低
显
显
指
指
1. 3 R9饱和红色
R9指的是饱和红色,对应红色波长为650nm。当R9<0时，说明光源的红光成份不足,红色 严重失真,光源无法显示红色。R9越大说明对红色的敏感程度越高。比如，医疗设备上内窥 镜上的LED的R9参数一定要高，这样才能看清血管。
1. 4 提高LED显指的方法
提高显色指数需要靠荧光粉去着手，但亮度和显示指数不能同时提高，让荧光粉 的激发光谱宽带加宽，趋向与长波方向，亮度自然会降低。加红粉是目前主流做法， 一般用氮化物红粉或硅酸盐红粉、氮化物会比硅酸盐稳定、光效也较好。
中心点 0.3282 0.3417 0.3553 0.3658 0.3797 0.3917 0.403 0.4101
0.313 0.346 0.38 0.409 0.44 0.463
0.337 0.359 0.38 0.394 0.403 0.42
6530 5665 5028 4503 3985 3465 3075 2725
光源色容差与显色指数
目录
1.标准色度坐标目标值及色容差
1. 1 标准色度坐标目标值 1. 2 色容差 1. 3 麦克亚当理论 1. 4 色差 1. 5 色容差的量化 1. 6 欧盟标准5步与7步图 1. 7 各温段的极限值与建议分光色温段 1. 8 能源之星标准5步与7步图 1. 9 欧盟ERP标准与能源之星标准中心点的不同 2. 0 欧盟标准5步与能源之星标准5步对比图
3768-4338K 3800-4300K
7步
3216-3711K 3300-3700K 7步
3728-4394K 3750-4350K
5000k
极限色段
建议色段
关于5730灯珠使用的一些心得
关于5730灯珠使用的一些心得5730灯珠实验数据：1、显色指数：可达到国际标准Ra=80以上。
(注：显色指数与光通量是呈反比的，请客户根据实际情况量度)。
2、色容差指数：可达到国际标准小于5以内。
(注：色容差指数与肉眼看到的LED白光的实际颜色是存在一定的不对称性，有可能色容差指数高，但LED白光的实际颜色却无法接受。
)3、光效：目前国际通行的LED白光光效为60-90lm/W，而日中某类型LED白光可达到100-120LM/W的光效。
4、电性内阻指数：非常稳定。
在恒电压的前提之下，电流波动微小。
5、耐冷热性：在正80度高温及零下35度低温下仍可正常工作.且多次冷热循环死灯。
6、一致性：色温可保证一致性良好! 以上数据是工作经验得出的结论5730灯珠的使用建议数据：1、建议驱动电流：100-145mA;最大使用电流建议不要超过150mA。
2、瞬间驱动电压及反向电压不能超过5V，要不就对LED灯珠有损伤或严重损坏而无法修复。
3、使用环境温度-30℃~+60℃，建议优化灯具的散热设计，使LED白灯引脚负极的温度低于60度以下。
4、每天最多允许点亮时数为18小时，连续点亮对LED灯珠的寿命会造成一定的影响。
5、如果电流在100-150mA的时候，每降低10mA电流，其光通量相应降低4%左右;可据此计算出LED白光在工作时候的光通量。
6、功率在148-150mA的时候为0.5W;客户可据此计算出LED灯具在工作时的总功耗。
LED灯珠使用注意事项：1、所有需要碰触LED灯珠的操作人员必须要戴真正有效防静电手环。
2、LED的引脚如果有折弯的需要，折点离LED胶体必须超出3mm以上;3、LED的焊接正常要求是以260℃±3℃，焊接时间不得超过2秒，如果是过锡炉，锡炉的温度是低于275℃以下，浸锡的时间不得超过2秒，要求操作人员动作非常的娴熟与精确。
4、LED过波峰焊的时候，要求波峰焊机器要真正的接地。
LED灯具色容差的影响因素
LED灯具色容差的影响因素
LED灯具色容差的影响因素
曾天赐
【摘要】在LED照明应用中，受结构和光学原材料的影响，LED 灯具的色容差会发生色漂移现象。
我们探讨了LED灯具的色漂移问题，并探索了如何提升LED照明的光品质。
【期刊名称】照明工程学报
【年(卷),期】2018(029)002
【总页数】5
【关键词】LED；SDCM；色容差；色漂移；灯具
引言
鉴于照明的需求日益增长，应用市场上对LED灯具的光色品质的要求也越来越苛刻，其中对LED灯具色容差的要求也起来越高。
但是灯具是由多种光学结构件组成，各个光学件的物理特性又会对光产生不同的影响。
因此，我们要对整个光学系统做分析，以提高整个光学系统的光品质，同时也是作为光学件的生产管控依据，降低其不良率。
近十年来，人们在照明领域里一直努力的想提高其色品性能，颜色一致性是色光和白光LED光质的一项指标。
国际照明委员会(CIE)于1931年制定了颜色空间图，相对色温(CCT)的标准定义允许在CCT值相同的情况下色度很容易被观察者分辨出的范围内变化。
颜色差异变得可见的阈值由MacAdam椭圆定义。
在颜色空间上绘制的MacAdam椭圆的中心点处的颜色与其边缘上任一点的颜色之间具有一定的偏差。
目前主要的色容差标准主要有IEC 60081，ANSI C78.377。
在生产过程中LED在颜色、光通量、正向电压方面呈现出多样化特点，因此光。
色容差培训资料
色容差培训资料在我们日常生活和各种工业生产中，颜色的准确性和一致性至关重要。
而色容差就是用于衡量颜色差异和一致性的一个重要指标。
接下来，让我们深入了解一下色容差的相关知识。
一、什么是色容差色容差，简单来说，就是指一批光源之间在颜色上的差异程度。
它用数字来表示，数值越小，表示颜色的一致性越好；数值越大，表示颜色的差异越大。
想象一下，你购买了一批相同型号的灯泡，安装后却发现它们发出的光有的偏黄，有的偏白，这就是色容差较大的表现。
而在一些对颜色要求严格的领域，如舞台灯光、印刷业、电子产品显示屏等，控制色容差就显得尤为重要。
二、色容差的计算方法色容差的计算通常基于特定的颜色空间和数学公式。
常见的颜色空间有 CIE 1931 颜色空间和 CIE 1976 颜色空间。
以 CIE 1976 颜色空间为例，色容差的计算通常涉及到目标颜色的坐标（x，y）和实际测量颜色的坐标（x'，y'），通过一系列复杂的数学运算得出色容差值。
这个计算过程可能对于非专业人士来说有些复杂，但我们只需要知道，它是通过科学的方法来量化颜色之间的差异。
三、影响色容差的因素1、光源本身的特性不同类型的光源，如白炽灯、荧光灯、LED 灯等，由于其发光原理和材料的不同，本身就存在颜色上的差异。
2、生产工艺在光源的制造过程中，原材料的纯度、工艺的精度等都会影响最终产品的颜色一致性。
3、环境因素温度、湿度等环境条件的变化也可能会对光源的颜色产生影响，从而导致色容差的变化。
四、色容差的标准为了保证颜色的一致性和质量，各个行业都制定了相应的色容差标准。
例如，在照明行业，国际照明委员会（CIE）制定了一系列的标准，规定了不同类型光源的色容差范围。
对于某些高端应用，如医疗照明、美术馆照明等，色容差的要求会更加严格。
而在印刷行业，也有专门的颜色标准和色容差要求，以确保印刷品的颜色与设计稿相符。
五、色容差的测量工具和方法1、分光光度计这是一种常见的测量颜色的仪器，它可以精确地测量光源的光谱分布，并通过计算得出颜色坐标和色容差。
LED的色度学的基本知识1
CQS(颜色质量系统) 为了弥补CRI方法中的问题,将样板颜色变成连
续的偏饱和的变化.由偏饱和的红到紫的构成几 乎连续的变化. 1.增加1块,共15块的结果评价,每块的份量减轻, 一个样片显色不好,在总的评价中的影响变小; 2.一个样片的颜色不是面面俱到(不象淡色);
CQS和CRI的样板的不同
1
∴ Ri的数值差1是可以识别的.
1个NBS单位相当于色度坐标0.0015-0.0025的 x,y的色度变化.
用BY法得到照明LED缺乏红光,R9呈负值, 往往达到-25—30的水平,影响显色指数达80. 请看DOE规定的LED灯泡数据:
R9为负值的说明
这样的评价方法对RGB得到白光中的问题: 1.RGB得到白光的光谱:缺了某些光谱成分; 2.CRI中的色板是淡色; 3.CRI较小,但目视显色效果尚可.
=[Δu’i2+ Δv’i2 + Δw’i2]1/2 计算对某个样品的显色指数Ri:
Ri=100-4.6 ΔEi 式中,4.6是对标准荧光灯Ra=50时的调整系数. 对1-8个样品的一般显色指数Ra:
Ra=Σ Ri/8.
不同CRI的显色情况：
关于特殊显色指数R i数值的感性说明: 1)ΔEi的单位是NBS色差单位, 1个NBS单位即 ΔEi=1,那么1个NBS单位代表什么呢?, 相当于最优实验条下人眼能感知恰可察觉的5倍, ∴ 0.2个NBS色差单位是刚好能察觉. 2)Ri的数值1(1%)相当于0.22个NBS色差单位. Ri 相差5就是1个NBS单位.
白色偏差图,有8档Δu,v,
ANSI规定的色温和偏差(7级MacAdam椭圆决定)
BIN的划分 深色的是ANSI的要求
Rebel的白色binning的划分
LED术语释解
重要照明术语LED是利用化合物材料制成pn结的光电器件。
如其它所有科技行业一样，照明行业也有其专业术语。
这些特殊的用语和概念可以明确定义光源和灯具的特征，并使测量单位标准化，下面是对其中最重要的术语的说明。
色品图定义以不同位置的点表示各种色品的平面图。
1931年由国际照明委员会(CIE)制定，故称CIE色品图。
描述颜色品质的综合指标称为色品，色品用如下3个属性来描述：①色调。
色光中占优势的光的波长称主波长，由主波长的光决定的主观色觉称色调。
②亮度。
由色光的能量所决定的主观明亮程度。
③饱和度。
描述某颜色的组分中纯光谱色所占的比例，即颜色的纯度。
由单色光引起的光谱色认为是很纯的颜色，在视觉上称为高饱和度颜色。
CIE:是国际照明委员会的简称光通量：发光体每秒种所发出的光量之总和，即光通量。
符号Φ，单位流明Lm，它与工作电流直接有关。
随着电流增加，LED光通量随之增大。
LED向外辐射的功率——光通量与芯片材料、封装工艺水平及外加恒流源大小有关。
光强：指光源的明亮程度。
也即表示光源在一定方向和范围内发出的可见光辐射强弱的物理量；具有很强方向性。
单位：烛光（cd）LED亮度与外加电流密度有关，一般的LED，JO（电流密度）增加BO（亮度）也近似增大。
另外，亮度还与环境温度有关，环境温度升高，ηc（复合效率）下降，BO减小。
当环境温度不变，电流增大足以引起pn结结温升高，温升后，亮度呈饱和状态。
寿命：LED发光亮度随着长时间工作而出现光强或光亮度衰减现象。
器件老化程度与外加恒流源的大小有关，可描述为Bt=BO e-t/τ，Bt为t时间后的亮度，BO为初始亮度。
通常把亮度降到Bt=1/2BO所经历的时间t称为二极管的寿命。
测定t要花很长的时间，通常以推算求得寿命。
测量方法：给LED通以一定恒流源，点燃103~104小时后，先后测得BO，Bt=1000~10000，代入Bt=BO e-t/τ求出τ；再把Bt=1/2BO代入，可求出寿命t。
LED国际标准CIE标准CIE 127 2007
CIE 127:2007《LED测量方法》是由CIE的技术委员会TC 2-45“LED的测量”负责研究与撰写的，它是对CIE 127:1997的修订与更新，并且取代了CIE 127: 1997。
CIE 127:1997是在大功率LED技术普及之前发布的，自发布以来，LED技术取得了巨大进步，尤其是包括白光在内的多色彩的大功率LED出现，使得L ED检测技术出现了很大的变化。
CIE 127:2007对这些变化进行了反映，同时推荐了更为有效的、可复制性更强的LED检测方法。
CIE 127:2007仅对单一的LED的检测方法进行规定，并不涵盖LED串或LE D阵列以及使用LED的灯具，也不包含诸如有机发光二极管(OLED)在内的大面积表面发光体。
CIE 127:2007主要涉及进行实验室校准时，LED的光度测量、辐射度测量以及色度测量，并不涉及有其它考虑的生产线上的测量程序。
以下就部分主要内容进行介绍：1. 光强(Luminous intensity)光强(I)即光源中发出的光通量(dΦV)与指定方向立体角(dΩ)之间的商：I = dΦV / dΩ (1)也许公式(1)让人觉得仅仅对给定方向的每立体角的光通量进行测量即可，但实际情况要复杂得多。
光强的概念要求对点光源进行假设，或者至少有一个尺寸足够小的光源，小到在和光源及检测器之间的距离相比时足以对其进行忽略，以及，至少大体上要求测量应该在立体角的非常小的单元上进行。
许多LED在发光体上存在一个扩展区域，因此很难将其视作一个点光源。
除此之外，LED的封装常常也包含透镜，使得发光的有效中心有所移动。
2. 照度(Illuminace)照度EV(θ, Φ)，由来自某方向(θ, Φ)的光源在距离d上在与该方向正交的表面上产生的，它与该方向的光强IV (θ, Φ)是相关的，见以下公式：EV (θ, Φ) = IV (θ, Φ) / d2 (2)公式(2)假设该距离足够大，以使得光源可以有效地作为点光源，并且检测器所对的角度足够小，以使得照度均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从国际标准分析LED色容差
色容差定义及麦克亚当椭圆理论
色容差：表征光色电检测系统软件计算的X、Y值与标准光源之间差别。
数值越小，表示产品光色坐标和标准值越接近，光源发出的光谱与标准光谱之间的差别越小，准确度越高，光的颜色越纯正。
麦克亚当椭圆理论：1942年科学家麦克亚当利用相关原理对25种颜色进行实验，在每个颜色点大约5到9个对侧方向上测量，记录它们刚好能够分辨出颜色差异时的两点距离，结果得到的是一些面积大小各异、长短轴不等的椭圆，称为麦克亚当椭圆。
麦克亚当椭圆通常用“阶”来描述，这里所说的“阶”其实就是指标准差。
1阶麦克亚当椭圆指的是距离目标颜色1倍的颜色匹配结果变动的标准差，同理可知，3阶、4阶等的含义。
色容差主要标准类别
目前国内主要色容差标准主要有北美ANSI标准、IEC、欧盟标准、其对应色容差中心点归纳如下：
相关色容差对应的色温范围
行业标准水平：
1．能源之星ANSIC78．376，色容差≤7SDCM，按LED特性划分区域。
2．欧盟标准ERP，色容差≤6SDCM，按照明技术要求来规范LED划分区域。
3．国标GB10682——2002，双端荧光灯性能要求色容差≤5SDCM，可作为LED 灯色容差要求参考。
对比IEC标准和ANSI标准3阶示意图
关于色容差问题测试注意事项：
1．由图可知：IEC和ANSI两种标准中心点有差别，其中6500K、3000K、2700K 差别明显，所以下单必须先确认使用什么标准（目前同一方光电按照IEC标准测试，也可根据客户需求选择其他标准）。
2．选择对应色温段色容差中心点坐标，例如6500K色温选择2700K标准测试色容差会很大（有些机器会自动选择）。
色容差与色差的区别
色差：颜色的差异，即两个光色X、Y坐标值的差异大小，差值越小，色差越
小。
色容差：表征产品X、Y值与标准光源X、Y值之间差别，距离越小，色容差越小。
说明：A（样品）为3阶，B点为3阶，D点为5阶，A——B色差（X＝＋0．0099，Y＝＋0．0148）比A——D色差（X＝＋0．0030，Y＝——0．0041）大，但A——B色容差相等，A——D色容差相差2个，所以色容差和色差不能混淆概念。
色容差与色差的交集联系
麦克亚当通过实验证明了，恰可察觉色差与颜色匹配相对应的标准差之间成线性关系，标准差的3倍就是色差的恰可察觉差。
如果两个色坐标落在2阶麦克亚当椭圆之内，则人眼几乎是看不出两者是有什么区别的。
3阶麦克亚当椭圆边界对应的颜色与中心颜色的差别才是人眼恰可察觉的色差值，如果产品颜色中心点恰好是色容差中心点，那么可以用色容差来表征色差，色容差越大，色差越大。
说明：色温和色容差的对应关系导致一些问题
例1．如客户需3000——3300K产品，欧标且色容差小于5（2820——3070K），那么符合要求的范围只有70K左右色温，产品很难满足需求。
例2．如客户需5700——6300K产品，欧标且色容差小于5，那么符合要求的范围只有200K左右色温，产品很难满足需求。
机差导致的色容差偏移问题
如果两家机台标准件存在较大偏差，即使色容差用同一标准，但测试的值差别很大，不是色容差中心点坐标数值不一样，而是机台的偏差导致的中心点偏移，建议进行对标确认。
关于整灯色容差≤3SDCM产品的实现方案
1．提升订单颜色集中，以各色容差中心点作为产品颜色的中心点，灯珠颜色尽可能集中在3阶范围内；
2．针对贴片和仿流明订单，部分产品色容差会落入3——5阶范围，可根据色容差分光方式进行分BIN，通过交叉SMT的方式达到整灯色容差小于3阶的要求，同一方光电技术人员可给您提供最佳的搭配方案。
