J型热电偶采集模块使用说明
多通道热电偶采集模块使用说明
多通道热电偶采集模块使用说明一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。
二.技术指标型号：TDAM7018 通道数： 8通道信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型电流采集范围:±20mA, 0-20 mA, 4-20Ma电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V精度：0.1级 分辩率: 24位 扫描周期：100ms采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒通讯接口：RS485接口.光电隔离，ESD保护.标准协议：MODBUS-RTU DECON协议工作电源：9-36VDC 功耗: 1.0W冷端补偿误差： <±1℃. 环境温度：温度-20～70℃相对湿度:≤85% RH 无凝结 通讯距离：1200米，可加中继延长安装方式：DIN35mm标准导轨卡装或螺钉固定.产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM三．功能和特点z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒z通讯接口： RS485接口. 隔离电压： 3000 VDC.z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;z业界独创2: 唯一能采2000多度的钨铼型热电偶z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.z接线端子: 插拔式端子;z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)四.应用领域SMT行业温度数据监测 电子设备厂温度数据监测电子产品的温度数据监测 冷藏库温度监测仓库温度监测 药厂GMP监测系统环境监测 电信机房监测过程温度监测 啤酒生产空调监测 石油仪器设备机房环境监测工程 库房环境监测工程塑料机械设备数据监测 高校等做实验菜棚/养殖棚的温湿度监测….五. 所需配件：z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。
Agilent 34972A操作说明
3） Agilent BenchLink Data Logger 3软件使用过程：
配置仪器 配置通道 扫描和记录数据 图表 导出数据
注： Agilent 34972A支持Web界面，而Agilent 34970A不支持该功能
Agilent 34972A数据采集器操作说明
3） ）Agilent BenchLink Data Logger 3软件
通过新建模板或其他的模板导入等模式。
Agilent 34972A数据采集器操作说明
配置通道（选择你测试的内容与连接待测点保持一致）
Agilent 34972A数据采集器操作说明
扫描设置
Agilent 34972A数据采集器操作说明
输出设置内容的图表
Agilent 34972A数据采集器操作说明
1） Agilent 34972A数据采集器 选择配置参数：Measure键+旋钮（配合使用）
在所显示的通道上配置测量参数： ● 在显示的通道上选择测量功能（温度、电压、电阻、电流、频率等）； ● 选择温度测量的传感器类型； ● 选择温度测量的单位（℃、℉、K）； ● 选择测量量程或自动量程设置； ● 选择测量量程分辨率；
Agilent 34972A数据采集器操作说明
2）多路多功能复用器模块；
Agilent 34972A数据采集器操作说明
2）多路多功能复用器模块；
将导线连接到模块中如下图所示：
Agilent 34972A数据采集器操作说明
2）多路多功能复用器模块；
内部连接要求：
Agilent 34972A数据采集器操作说明
2．按Measure键，再通过旋转旋扭，直到显示屏出现TEMPERATURE（温度）。 3．再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现THERMOCOUPLE

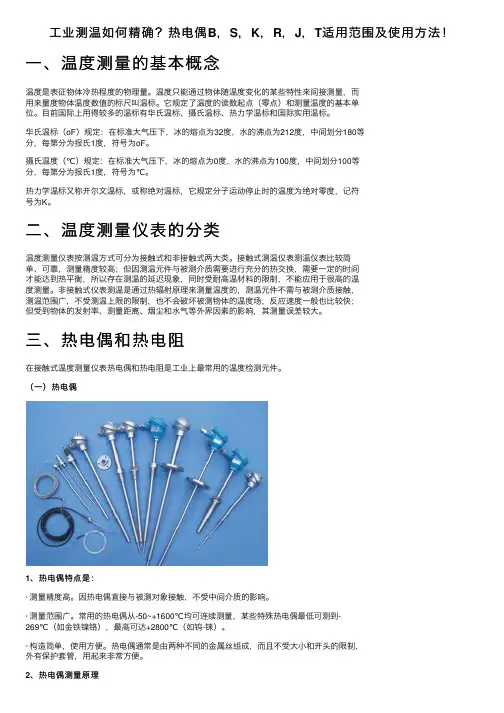

工业测温如何精确？热电偶B，S，K，R，J，T适用范围及使用方法！
⼯业测温如何精确？热电偶B，S，K，R，J，T适⽤范围及使⽤⽅法！⼀、温度测量的基本概念温度是表征物体冷热程度的物理量。
温度只能通过物体随温度变化的某些特性来间接测量，⽽⽤来量度物体温度数值的标尺叫温标。
它规定了温度的读数起点（零点）和测量温度的基本单位。
⽬前国际上⽤得较多的温标有华⽒温标、摄⽒温标、热⼒学温标和国际实⽤温标。
华⽒温标（oF）规定：在标准⼤⽓压下，冰的熔点为32度，⽔的沸点为212度，中间划分180等分，每第分为报⽒1度，符号为oF。
摄⽒温度（℃）规定：在标准⼤⽓压下，冰的熔点为0度，⽔的沸点为100度，中间划分100等分，每第分为报⽒1度，符号为℃。
热⼒学温标⼜称开尔⽂温标，或称绝对温标，它规定分⼦运动停⽌时的温度为绝对零度，记符号为K。
⼆、温度测量仪表的分类温度测量仪表按测温⽅式可分为接触式和⾮接触式两⼤类。
接触式测温仪表测温仪表⽐较简单、可靠，测量精度较⾼；但因测温元件与被测介质需要进⾏充分的热交换，需要⼀定的时间才能达到热平衡，所以存在测温的延迟现象，同时受耐⾼温材料的限制，不能应⽤于很⾼的温度测量。
⾮接触式仪表测温是通过热辐射原理来测量温度的，测温元件不需与被测介质接触，测温范围⼴，不受测温上限的限制，也不会破坏被测物体的温度场，反应速度⼀般也⽐较快；但受到物体的发射率、测量距离、烟尘和⽔⽓等外界因素的影响，其测量误差较⼤。
三、热电偶和热电阻在接触式温度测量仪表热电偶和热电阻是⼯业上最常⽤的温度检测元件。
（⼀）热电偶1、热电偶特点是：· 测量精度⾼。
因热电偶直接与被测对象接触，不受中间介质的影响。
· 测量范围⼴。
常⽤的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶最低可测到-269℃（如⾦铁镍铬），最⾼可达+2800℃（如钨-铼）。
· 构造简单，使⽤⽅便。
热电偶通常是由两种不同的⾦属丝组成，⽽且不受⼤⼩和开头的限制，外有保护套管，⽤起来⾮常⽅便。
ZH-T08TC 8路热电偶温度测量模块说明书
ZH-T08TC8路热电偶温度测量模块使用说明书(V2.1)1、概述本模块采用高精度32位AD芯片+ARM32位工业级MCU，精度高，抗干扰好。
支持B、C、E、J、K、N、R、S、T九种热电偶型号测温，自由配置，可广泛用于各种温度测量场合。
本模块可以用RS232或RS485，以及以太网做为通信接口，当采用RS232或RS485时，模块可以测量8路热电偶温度；当采用以太网接口时，模块可以测量6路热电偶温度。
可灵活自选Modbus-RTU或Modbus-TCP工业通信协议，与各种组态屏、工控软件以及模组进行可靠通信。
具有以下特点：✧具有宽电源供电9-36V。
✧32位高精度AD高分辨率，误差≤±0.1℃（热电偶为K型时的采样误差，排除热电偶本身误差后的数值）。
✧支持B、C、E、J、K、N、R、S、T多种热电偶温度传感器。
✧采样周期具有340ms,500ms,800ms,1500ms四种速率可设置。
✧具有奇校验、偶校验、无校验、2停止位等多种通讯格式可自由设定。
✧具有℃(摄氏度)与℉(华氏度)两种温度单位的数据寄存器可自由读取。
✧热电偶输入与电源、通讯隔离，可靠性高。
2、产品主型号ZH-T08TC-14N18路测温，RS485+RS232接口；ZH-T06TC-34N16路测温，以太网接口；3、性能指标量程范围：热电偶型号范围B型50~1700℃C型0~2320℃E型-200~900℃J型0~750℃K型-200~1250℃N型-270~1300℃R型0~1450℃S型0~1450℃T型-200~350℃精度误差(K型热电偶)：此误差为排除热电偶本身误差后的采样误差。
误差采样速率误差采样速率±0.1℃1500ms±0.3℃500ms±0.1℃800ms±3℃340ms 支持测温传感器类型：B、C、E、J、K、N、R、S、T（可自由配置）；分辨率：0.1℃；工作温度：-40℃～+70℃；温度漂移：≤±5ppm/℃；数据更新时间：可自主选择340ms,500ms,800ms,1500ms(默认)4种刷新时间；隔离耐压：>1500V DC；辅助电源：+9V～+36VDC；额定功耗：<0.5W；输出接口：有一个可跳线选择RS485或RS232的接口，和一个独立的以太网接口，这两个接口可选配一个或两个同时选配；通讯协议：Modbus-RTU或Modbus-TCP通讯协议可配置；通讯波特率：4800、9600、19200、38400、57600、115200bps；数据格式：8个数据位，可自由配置无校验/奇校验/偶校验、1位停止位/2位停止位；外观尺寸：115*90*40mm；RS485口出厂参数:地址为1号,波特率9600,无校验,8个数据位，1个停止位;RJ45网口出厂参数:TCP server模式，IP:192.168.2.7,端口号:20108;网页登录用户名:admin,登录密码:admin;4、外形尺寸图5、端子接线定义图5.1拨码开关配置与通讯接口配置说明PCB上的拨码开关可以定义硬件地址，如下：表1拨码开关位功能详情第8位保留无效第7位保留无效第6位设备地址设置置ON时，采用MODBU协议可更改的软件设备地址；置非ON时，开关第5位至第1位对应设置设备地址bit4至bit0(单位：mm)位（bit7至bit5默认为0)第5至1位地址Bit4至Bit0位第6位置非ON 时，对应设备址址Bit4--Bit0，举例如下：Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=OFF ，Bit0=ON ，地址为1Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=ON ，Bit0=OFF ，地址为2Bit4=OFF ，Bit3=OFF ，Bit2=OFF ，Bit1=ON ，Bit0=ON ，地址为3。
KDA8路全隔离热电偶采集模块使用说明书
KD AA: 全隔离信号(0.1秒采样)C: 通用隔离输入E: 4-20mA专用输入G: 单热电偶全隔离输入H: 单热电偶非隔离输入J: 隔离输入支持 10A电流输入K: 隔离输入(独立馈电接线)M: 标准信号(独立馈电接线)U: 单热电偶全隔离输入(热电偶专用插头)7-24V 6通道工作电源最大输入7-24V 12通道7-24V7-24V16通道16通道7-24V7-24V16通道6通道7-24V7-24V7-24V8通道8通道8通道RS485输出接口RS485RS485RS485RS485RS485RS485RS485RS485产品尺寸: 187(W)X34(H)mmX112(D)mm 导轨安装或桌面放置KD BA: 全隔离信号(0.1秒采样) B: 标准信号 (0.3秒采样)C: 通用隔离输入D: 经济型标准输入E: 4-20mA专用输入G: 单热电偶全隔离输入H: 单热电偶非隔离输入J: 隔离输入支持 10A电流输入7-24V7-24V6通道6通道工作电源最大输入7-24V7-24V6通道6通道7-24V7-24V6通道8通道7-24V7-24V8通道6通道RS485RS485输出接口RS485RS485RS485RS485RS485RS485产品尺寸: 93(W)X35(H)mmX121(D)mm 导轨安装或桌面放置KD CE: 4-20mA专用输入H: 单热电偶非隔离输入7-24V7-24V1通道1通道工作电源最大输入RS485RS485输出接口产品尺寸: 54(W)X32(H)mmX82(D)mm 导轨安装或桌面放置输入信号选型附表U: 单热电偶全隔离输入(热电偶专用插头)U注 C系列信号板与A系列信号功能接近,C系列信号板不支持NTC输入，不支持0-50V输入C系列热电偶冷端精度为正负0.1度，而A系列冷端精度则为正负0.5度(影响热电偶绝对误差)C系列信号板侧重于热电偶精度，而A系列侧重于兼容性，抗干扰能力区别不大，均为隔离差分186mm前视图后视图186mm34m mR S 485转U S B 通讯接口上图为了看清接线，USB 被放大了，非实物比例在电脑上按装U 盘里的驱动复制电脑在线监控系统到电脑上如果是无线模块,已接好线，分别插在仪表上与电脑上如果是布线的将仪表的485+接转换器直接将热电偶插头插入每个通道B A 24V (不分正负极)-485+模块供电CH01 CH02CH03 CH04CH05 CH06CH07 CH08热电偶插头热电偶插头0008050301ST E J K -200.0~1300.0-200.0~800.0-200.0~1000.0-200.0~400.0-50.0~1650.0输入代码SN 与信号类型接上电源，通过485通讯连接到电脑或PLC 或人机界面 连电脑时我们有配套的监控软件 一台电脑或人机界面可以接64个模块 每个模块可以设置不同的地址或波特率RS48安装软件在电脑上按装盘里的驱动341复制电脑在线监控系统到电脑上如果是无线模块,已接好线，分别插在仪表上与电脑上315转USB 通讯接口24RS 485转US B 通讯接口接仪表RS 485+接仪表RS 485-1台电脑可监控20台无纸记录仪，最大多可达255测试点仪表连接电脑后，扫描电脑二维码，可通过手机远程监控电脑监控软件免费，一台电脑需要一个可根据实际定制电脑上位机软件接仪表RS 485+接仪表RS 485-自定义通道名称及单位名称 上下限电脑报警查询数据只需0.1秒 高速而稳定同时显示所有通道曲线 曲线放大 坐标位移功能视频教程 高效而稳定的上位机软件研发费用至少在数百万元之上无疑给成长中仪器仪表厂商带来困惑;为此科顺仪器愿将上位机软件共享给仪器仪表厂商使用;软件可永久授权软件并提共源代码;具有完全自主知识产权;自绘数据显示控件, 自主研发实时数据库，极小体积;可导出EXCEL软件仅供我司仪器仪表用户免费使用，不支持第三方硬件商业授权主要面向仪器仪表厂商即仪器仪表厂商生产的仪表或采集模块使用我们的软件来监控商业授权提供三年以上技术支持，并提供驱动开发;商业授权提供10种硬件驱动开发，并提供软件所有源码;为我司模块提供量程上下限配置设置模块输入类型如 4-20mA 0-5V Pt100等模块误差修正功能等视频教程 读测量值功能码寄存器地址寄存器说明0400-151~16通道温度值数据类型INT16功能码寄存器地址寄存器说明数据类型读内部寄存器0300-15返回通道1-16mV 值INT160316-311~16通道温度值INT1603254仪表类型INT1603255环境温度INT160332-471~16通道传感器输入类型表INT160348-631-16通道传感器误差修正值INT160364-791~16通道K 型热电偶温度值INT160380-951~16通道E 型热电偶温度值INT160396-1111~16通道N 型热电偶温度值INT1603112-1281~16通道J 型热电偶温度值INT1603128-1431~16通道Wre 3-25热电偶温度值INT1603144-1591~16通道T 型热电偶温度值INT1603160-1751~16通道B 型热电偶温度值INT1603175-1911~16通道R 型热电偶温度值INT1603192-2071~16通道S 型热电偶温度值INT1603208-2231~16通道Wre 5-26热电偶温度值INT1603224-2401~16通道F2型热电偶温度值INT1603253通讯地址INT1603252波特率INT16通讯协议模块适用于标准Modbus RTU 通讯协议，仪表支持下文中所描述的功能码。
热电偶信号放大模块使用说明
热电偶信号放大模块使用说明热电偶信号放大模块是一种用于放大热电偶信号的电子设备。
热电偶是一种可以将温度转换成电压信号的传感器，常用于测量高温环境中的温度。
然而，热电偶信号通常很小，需要经过放大才能有效地转换为电压信号进行处理和测量。
下面是热电偶信号放大模块的使用说明。
1.准备工作在使用热电偶信号放大模块之前，确保已经准备好所有必要的材料和装备。
这包括热电偶传感器、放大模块、连接线、电源适配器和输入输出设备（例如计算机或数据采集器）。
2.连接热电偶传感器将热电偶传感器的一端接到热电偶信号放大模块的输入端口上。
确保连接稳固，并正确连接不同颜色的导线。
常见的热电偶导线颜色为红色和蓝色。
3.连接电源将放大模块连接到适当的电源适配器上。
请注意，适配器的电压和电流需与放大模块要求的电压和电流匹配。
使用不匹配的电源适配器可能会导致设备损坏或故障。
4.连接输入输出设备根据您的需求，将热电偶信号放大模块连接到输入输出设备，如计算机或数据采集器。
这可以通过使用适当的连接线（如USB线或串口线）来完成。
确保连接稳固，并正确连接信号的输入输出接口。
5.软件设置如果您的热电偶信号放大模块配备了软件设置功能，您需要在计算机上安装相应的驱动程序和软件。
按照提供的说明进行安装和设置。
软件设置可以帮助您校准和调整信号放大模块的各种参数，以满足您的测量需求。
6.使用热电偶信号放大模块一旦所有连接和设置都完成，您可以开始使用热电偶信号放大模块进行测量。
打开输入输出设备上的相应软件，并选择热电偶信号输入通道。
您将能够看到加热器信号的实时数据，并进行记录和分析。
7.数据处理根据您的需求，您可以使用数据处理软件来进一步分析和处理热电偶信号。
例如，您可以使用Excel或MATLAB等软件进行数据绘图、计算和统计。
这将有助于您更好地理解和应用测得的温度数据。
8.注意事项在使用热电偶信号放大模块时，务必注意以下几点：-避免将热电偶传感器过度弯曲或拉伸，以防止损坏。
热电偶操作说明书
热电偶操作说明书一、简介热电偶是一种用于测量温度的设备，基于热电效应原理工作。
本操作说明书将详细介绍热电偶的组成部分、使用方法、注意事项以及维护保养等内容，以确保您正确、安全地操作热电偶。
二、组成部分热电偶由以下部分组成：1. 保护管：用于保护热电偶元件，通常由不锈钢、钨铼合金等材料制成。
2. 热电偶元件：由两种不同金属（如铜和铜镍合金）焊接而成，产生热电效应。
3. 连接头：连接热电偶和仪表，通常采用标准连接头，如K型、J 型等。
三、使用方法1. 确认热电偶类型：根据实际应用需求，选择适合的热电偶类型，如K型热电偶适用于-200°C 至 1250°C 温度范围。
2. 安装热电偶：将保护管固定在待测介质中，注意保护管应完全暴露在待测介质中，保证准确测量。
3. 连接仪表：将热电偶的连接头与仪表进行连接，保证连接牢固可靠。
4. 校准：在测量之前，根据具体设备的要求进行校准。
注意校准应在常温环境下进行，并根据仪表的指示调整。
四、注意事项1. 安全操作：使用热电偶时请注意防止热电偶过热，避免烫伤。
同时，注意避免与化学物质接触，以防腐蚀热电偶或影响测量准确性。
2. 温度限制：请确保热电偶工作温度在规定的范围内，超出范围可能会损坏热电偶或导致不准确的测量结果。
3. 避光干扰：热电偶遇到强光时可能产生干扰，请避免热电偶暴露在强光中，以保证测量准确性。
4. 清洁与维护：定期清洁热电偶以去除附着物，避免堵塞保护管；注意保持连接良好，以免影响测量信号。
五、故障与处理1. 信号异常：如果热电偶信号异常或不稳定，请检查连接部分是否松动，确认连接良好。
2. 测量不准确：如果测量结果偏离实际值，请检查热电偶是否受损或保护管是否被污染。
如需要更高精度测量，请进行校正或更换适合的热电偶。
3. 其他故障：如遇其他故障，请联系专业人员进行检修或更换。
六、免责声明在正常使用过程中，若因不正当操作或其他原因导致热电偶损坏或测量结果不准确，本产品概不负责。
34970A多点温度采集仪操作说明书
34970A多点温度采集仪操作说明书
一、目的
正确指导34970A多点温度采集仪的操作、使用、维护保养。
二、范围
本规程适用于本公司检验/生产过程中使用的34970A多点温度采集仪的操作
三、操作规范
3.1按实验内容的要求将上述传感器和信号引线接到规定通道的接线端，并拧紧固定。
具体方法如图1所示：
a．用一字螺丝刀拧开盖板螺丝。
b．将引线接到规定通道的接线端。
c．将引线沿槽绕出到出孔处。
d．重新盖好盖板并拧紧螺丝。
图1 模块接线图
3．2 将Agilent34901A测量模块插入Agilent34970A数据采集仪背部的最上面的槽中（即1#槽）。
如图2所示：
图1 模块安装图
拟制审核批准
日期日期日期。
分布式采集模块 温度采集 DAM-3039(v6.14) 说明书
DAM-3039说明书 ★端子分布图★主要指标8路热电偶/模拟量输入模块■ 输入类型：热电偶，V，mV■ 热电偶类型：J、K、T、E、R、S、B、N、C、WRe5-WRe26■ 通道输入：6路差分，2路单端或8路差分■ 采样频率：10Hz■ 分辨率：16bit■ 精度：0.2%■ 供电电压：15V～30V■ 输入阻抗：20MΩ■ 零点漂移：0.5uV/℃■ 满量程漂移： 25ppm/℃■ CMR @ 50/60Hz： 150dB■ NMR @ 50/60Hz： 100dB■ 隔离电压：3000VDC■ 内置看门狗■ 电源：未处理+10～+30VDC■ 功耗：0.8W @ 24VDC■ 操作温度：-10℃～＋70℃■ 存储温度：-20℃～＋85℃★接线图（图的右侧为用户接线方式）模拟量输入（0～5通道）接线说明跳线JP1用来选择端子 INIT*/IN7-选择8路差分模式，端子INIT*/ IN7-被设成IN7-选择INIT*模式，端子INIT*/ IN7-被设成INIT*模拟量输入通道6和7接线说明（跳线1设置是8路差分模式）模拟量输入通道6和7接线说明（跳线1设置是INIT*模式）★结构框图★代码配置表■波特率配置代码表代码 00 01 02 03 04 05 06 07 波特率 1200 2400 4800 9600 192003840057600115200 ■模拟量输入范围配置代码表Input Type Input Range Code±15mV 01±50mV 02±100mV 03±150mV 04±500mV 05±1V 06 mV、V±2.5V 07Input Type Input Range TypicalAccuracy( ℃ ) MaxinumError( ℃ )Code(Decimal)J 0～1200℃±1.0 ±1.2 10K 0～1300℃±0.5±1.0 11 T -200～400℃±0.5±1.0 12E 0～1000℃±0.5±1.0 13R 500～1700℃±1.0 ±1.5 14S 500～1768℃±1.5 ±2.5 15B 500～1800℃±1.5 ±2.5 16～ 1300℃±0.5±1.0 17 N 0～ 2090℃±1.5 ±2.5 18C 0～2300℃±1.5 ±2.5 19WRe5-WRe26 0★端子定义表端子 名称 说明1 IN5+ 模拟量输入5通道正端2 IN5- 模拟量输入5通道负端3 IN6+ 模拟量输入6通道正端4 IN6- 模拟量输入6通道负端5 IN7+ 模拟量输入7通道正端6 INIT*/IN7- 复位端，与(B)GND脚短接后上电使复位/差分方式时，模拟量输入7通道负端7 (Y)DATA+ RS-485接口信号正8 (G)DATA- RS-485接口信号负9 (R)+Vs 直流正电源输入，+10～+30VDC10 (B)GND 直流电源输入地11 IN0+ 模拟量输入0通道正端12 IN0- 模拟量输入0通道负端13 IN1+ 模拟量输入1通道正端14 IN1- 模拟量输入1通道负端15 IN2+ 模拟量输入2通道正端16 IN2- 模拟量输入2通道负端17 IN3+ 模拟量输入3通道正端18 IN3- 模拟量输入3通道负端19 IN4+ 模拟量输入4通道正端20 IN4- 模拟量输入4通道负端。
大工计控 DUT 系列数据采集模块 说明书
-3–
型码由设置程序设置。铂热电阻 PT100、铜热电阻 Cu50 和 Cu100 硬件电路相同，可以由设置 程序选择。4~20mA、0~5V 等型号硬件有差异，需在订货时选择。传感器类型码设置程序 DUTSET.EXE 存于提供给用户的光盘中。
表 1 传感器类型码表
D3～ D0
传感器
范 围 灵敏度 路数
（三）松下兼容通讯协议
1、通讯的块格式：
机标命数
％
BCC CR
号识令据
由“％”字符开始，由回车符“CR”结束，中间由一个字符的机号、标识符、命令、数据 和 BCC 校验组成。BCC 校验为从“％”开始到数据结束所有字符异或后形成一个字节数据，将 这个数据转换成两个 16 进制字符作为 BCC 校验值。参见松下 PLC 手册。 2、通讯命令： （1） 主机发送：
S1
方式。其中由开关 S1、S2 来设置通讯协议，DUT-4000 S2 S3
系列模块支持的通讯协议有 ADAM4000 系列协议、松 S4
下 PLC 协议、MODBUS ASCII 码协议和 MODBUS 二进制
协议，协议的具体命令格式将在后续章节中介绍。
ON DIP
S3=ON 设置状态； *S3=OFF 工作状态
S4=ON 下降沿选通；*S4=OFF 上升沿选通
S2
S1
选择串行通讯协议
OFF OFF
松下协议
*ON OFF
研华协议
OFF ON
MODBUS ASCII 协议
ON ON
MODBUS RTU 协议
注：*为出厂时设置状态
图 5 DIP 开关选择协议图
S2=OFF、S1=OFF 时，选择松下协议；S2=ON、S1=OFF 时，选择研华协议；S2=OFF、S1=ON 时，
久茂自动化（大连）有限公司-拧入式热电偶-J型接线盒说明书
拧入式热电偶-J型接线盒⏹测温范围-200~+800℃⏹可提供单支或双支热电偶⏹绝缘装配或接壳型⏹防护等级IP65该拧入式热电偶尤其适用于液体或气体的温度测量，对正压和负压的可靠密封是选择热电偶的一个重要准则。
应用领域：暖通空调、加热装置、烤炉、熔炉、工厂及过程技术。
热电偶插芯符合DIN EN 60 584标准（2级）或DIN 43 710标准。
可提供双支版本。
技术数据接线盒J型，铸铝外壳，电气接口M16×1.5，IP65，环境温度-40~+100℃过程连接螺纹，不锈钢1.4571保护管不锈钢1.4571，Φ6mm或Φ7mm热电偶插芯绝缘型1×Fe-CuNi J，DIN EN 60 584，CL.2，测温范围-200~+600℃1×Fe-CuNi L，DIN 43 710，CL.2，测温范围-200~+600℃1×NiCr-Ni K，DIN EN 60 584，CL.2，测温范围-200~+800℃2×Fe-CuNi J，DIN EN 60 584，CL.2，测温范围-200~+600℃2×Fe-CuNi L，DIN 43 710，CL.2，测温范围-200~+600℃2×NiCr-Ni K，DIN EN 60 584，CL.2，测温范围-200~+800℃可选附件各种护套，参见数据单909710（原909721）外形尺寸Array型号901030/10 型号901030/20选型说明：拧入式热电偶-J型接线盒（1）基本型号901030/10 拧入式热电偶带直管延长管901030/20 拧入式热电偶带延长管直管和紧固螺母（2）测温范围℃××130 -200~+400℃××150 -200~+600℃××165 -200~+800℃（3）热电偶插芯××1040 1×Fe-CuNi J××1042 1×Fe-CuNi L××1043 1×NiCr-Ni K××2040 2×Fe-CuNi J××2042 2×Fe-CuNi L××2043 2×NiCr-Ni K（4）保护管直径D mm×× 6 6mm××7 7mm（5）插深EL mm（50≤EL≤600，型号901030/20：EL≥150）×50 50mm×75 75mm×100 100mm××150 150mm××200 200mm××250 250mm××300 300mm××… 自定义长度（50mm最小间距）（6）过程连接×102 G1/4螺纹×103 G3/8螺纹×104 G1/2螺纹×164 紧固螺母1/2 管螺纹×165 紧固螺母3/4 管螺纹（7）附件选项××000 无(1) (2) (3) (4) (5) (6) (7) 选型说明- - - - - /选型举例901030/10 - 130 - 1042 - 6 - 100 - 104 / 000 注意：保护套管数据单909710（原909721）。
Fluke TC-08 热电偶数据采集模块说明书
C-1The TC-08 thermocouple data acquisition module is designed to measure a wide range of temperatures using any thermocouple that terminates in a miniature size thermocouple connector. Additionally the TC-08 can also measure other sensors using a ±70 mV range. Featuring built-in cold junction compensation (CJC), the TC-08 has an effective measuring range of -270 to 1820°C (the actual temperature range depends on the thermocouple type being used).The TC-08 can be used with thermocouple types J, K, T, E, R, S, B and N and outputs can be viewed in degrees F, C or mV. The unit is accurate to 0.2 percent ±0.5 degrees C and has a resolution of better than 0.1 degrees C for most thermocouple types.U M easures from -270 to 1820°C (-454 to 3308°F)U A ccepts Thermocouple Types J, K, T, E, R, S, B and NU A utomatic Cold Junction CompensationU H igh Accuracy and ResolutionU M ultiple Units Can Be Run On a Single PCU 10 Readings Per SecondU W indows Software Included: TC-08 Recorder and TC-08 PlayerU USB InterfaceThe TC-08 connects to the USB port of a Windows based PC and enables the host PC to automatically detect the TC-08 avoiding the need for any complex setup procedures. The USB connection also allows the TC-08 to be powered directly by the USB bus eliminating the need for an external power supply and making the TC-08 ideal for measuring temperatures both in the lab and in the field.The TC-08’s USB connectivity allows up to 20 TC-08 USB data acquisition modules to be used simultaneously on one PC making the TC-08 ideal for use as a large multi-channel temperature acquisition system with a cost per channel significantly lower than other systems of this size.The low conversion time of the TC-08 means up to 10 temperature measurements can be taken every second, while the high (20 bit) resolution ensures that the TC-08 can detect minute changes in temperature.Eight Channel USB Thermocouple Data Acquisition ModuleTC-08With the TC-08 thermocouple data acquisition module your measurements can be made both fast and accurately. Simply plug the TC-08 into a USB port on your computer, connect your thermocouples, and you are ready to measure temperatures. With the included TC-08 Recorder software, you can configure multiple (USB) TC-08s, set the sampling interval from 0.1 seconds to several hours and set the maximum number of readings. You can also tell TC-08 Recorder what to do once the thermocouple readings have been taken - either: Stop; Repeat Immediately (start again); Scroll (oldest recordings disappear); or Repeat After Delay (where the delay is set by the user). Mathematical operations can also be performed on the thermocouple outputs: for example to output one temperature relative to ing the TC-08 Recorder software, data can be viewed in a spreadsheet and/or in a graph as it is being recorded. Data collected from previous recordings can alsobe viewed in the TC-08 Player.TC-08, shown with 5SRTC-TT-K-24-36 thermocouples, package of 5, both shown smaller than actual size.C-2c Specifications Number of Channels: 8Conversion Time: 100 ms (thermocouple and cold junction compensation)Temperature Accuracy: Sum of ±0.2% of reading and ±0.5°C Voltage Accuracy: Sum of ±0.2 % of reading and ±10 µV Overload Protection: ±30V Maximum Common Mode Voltage: ±7.5VInput Impedance: 2 M ΩI nput Range (Voltage): ±70 mV Resolution: 20-bits Noise Free Resolution: 16.25-bits Thermocouple Types:B, E, J, K, N, R, S, T Input Connectors: Miniature thermocouple Output Connector: USB cable supplied 1.8 m (6')PC Connection: USB 1.1Power Supply: From USB port Dimensions: 201 x 104 x 34 mm (7.91 x 4.09 x 1.34")Included Software: TC-08 Recorder and PlayerPC REqUIREMENTSProcessor:Pentium classprocessor or equivalent Memory: 32 MB minimumDisk Space: 10 MB minimumOperating System:32-bitor 64-bit versions of WIN XP (SP2 or above)/VISTA/WIN 7Ports:USB 1.1 or USB 2.0compliant port. Must be connected direct to the port or a powered USB hubOrdering Example: TC-08 8-channel thermocouple data acquisition module.TC-08 Windows software displays data in graphical or tabular formatTC-08, shown with 5SRTC-TT-K-24-36 thermocouples, package of 5, both shown smaller than actual size。
PD3060 64 65 66热电阻热电偶说明书
使用 MAX 专用芯片，例如对于 K 偶。MAX 芯片是按照固定 41.276uV 对应 1℃进行
转换，前提是假定电偶是理想线性的。但实际上，所有的传感器都不是绝对线性
的，因此使用 MAX 芯片所测到的温度与实际查表所得到的温度是有误差的。
这个原理同样适用于所有的温度变送器，从设计原理上，温度变送器都是使
PD3066-PT100/PT1000、CU50/100、NI1000 四线热电阻模块: 支持温度传感器两线、三线接法、四线接法。支持断线、短路检测功能。 采用四线接法，可以消除导线电阻，传感器引线可达 200 米，非平衡误差折算成温度不超过 0.5℃。 测量范围：温度-180℃～+650℃，分辨率 0.01℃。 精度：在-30℃到 150℃区间，精度 0.05℃。其它温度区间精度优于 0.2℃。
PD3064-K J N S T E R 型热电偶模块：使用芯片 MAXMAX31885
采用 8 片 MAXMAX31885 (后缀 K J N S T E R)热电偶专用芯片，高精度冷端补偿。支持 K、J、N、S、T、
E、R 型热电偶。高精度冷端补偿。硬件和硬件滤波。支持断线检测功能。分辨率 0.25℃。
12H
16 位 无效标志数值
传感器错误时，返回的无效标志数值，-1000，相当于温度-100。这个 RW
初始值：-1000
数值可以被重新定义， 见附录三
注释①：
此功能的目的是为了防止意外修改参数。如果开启参数保护功能，上电 255 秒内可以修改 10H-11H 参数寄存器，255 秒之后，
10H-11H 将不能写入，只能读取，试图写入这些寄存器将返回错误应答。如果当前保护状态=关闭，用户操作设置保护状态=
产品相互兼容性：
J型热电偶如何接线
作为测量温度的变送器通常和显示仪表、记录仪
表和电子调节器配套使用.它可以直接测量各种
生产过程中从 0℃到 1800℃范围的液体、蒸汽和 气体介质以及固体的表面温度。 J 型热电偶如何接线，如果热电偶接线正确，
显示温度就正确，如果接线不正确，会起反的作
一样的，比如说：农村没有四个轮子的小汽车，没有带红绿灯的大马路，没有都
用，热电偶在材料的测温过程中，对温度要进行 准确的测量，以便对整个过程进行有效的控制。
尤其是特殊场合，对所测量的温度的准确度要求
很高。在这些领域温度的测量通常采用热电偶传
感器来实现。热电偶本身具有经济、测量误差小 等优点。 热电偶接线有正负极之分，通过：在接线板
子上面就有标定：+，-，但是也的厂家没有正负
一样的，比如说：农村没有四个轮子的小汽车，没有带红绿灯的大马路，没有都
之分，这样就需要技术人员凭经验来判定一，是 用颜色来区分，绿的为正极，灰的为负极 二，用面用表来测量一下
三，接线后看一下温度走势 四，如果磁铁也可以用磁铁来判定 五，补偿导线也需要正确接线，也有正负极
过 20 年的发展，已经形成庞大的服务体系和群 体，产品出口 30 多个国家和地区，质保期 3 到
10 年。
热电偶、温度传感器、pt100 温度传感器、
双金属温度计、热电阻、型热电偶、pt100 热电 阻以及各种型号的防腐、防爆、耐磨、铠装、压
簧、端面、一体化热电阻/偶,双金属温度计，数
显仪表，智能流量积算仪、智能多路巡检仪，压
一样的，比如说：农村没有四个轮子的小汽车，没有带红绿灯的大马路，没有都
Байду номын сангаас
34970A大数据采集器中文说明书
Agilent34970A数据采集仪基本操作实验一、实验目的1．了解Agilent34970A数据采集仪的基本结构和功能。
2．了解Agilent34901A测量模块的基本功能和工作原理。
3．学习Agilent34970A数据采集仪使用面板进行数据采集的方法。
二、实验要求1．根据Agilent34970A数据采集仪用户手册，掌握各开关、按钮的功能与作用。
2．通过Agilent34901A测量模块，分别对J型热电偶、Pt100、502AT热敏电组、直流电压、直流电流进行测量。
三、实验内容与步骤1．实验准备1.1 Agilent34970A数据采集仪的基本功能与性能。
Agilent 34970A数据采集仪是一种精度为6位半的带通讯接口和程序控制的多功能数据采集装置，外形结构如图1、图2所示：其性能指标和功能如下：1．仪器支持热电偶、热电阻和热敏电阻的直接测量，具体包括如下类型：热电偶：B、E、J、K、N、R|T型，并可进行外部或固定参考温度冷端补偿。
热电阻：R0=49Ω至 2.1kΩ,α=0.000385(NID/IEC751)或α=0.000391的所有热电阻。
热敏电阻：2.2 kΩ、5 kΩ、10 kΩ型。
2．仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的测量。
3．可对测量信号进行增益和偏移(Mx+B)的设置。
4．具有数字量输入/输出、定时和计数功能。
5．能进行度量单位、量程、分辨率和积分周期的自由设置。
6．具有报警设置和输出功能。
7．热电偶测量基本准确度：1.0℃，温度系数：0.03℃。
8．热电阻测量基本准确度：0.06℃，温度系数：0.003℃。
9．热敏电阻测量基本准确度：0.08℃，温度系数：0.003℃。
10．直流电压测量基本准确度：0.002+0.005(读数的℅+量程的℅)。
11．直流电流测量基本准确度：0.08+0.01(读数的℅+量程的℅)。
数据采集器中文说明书
Agilent34970A数据采集仪基本操作实验一、实验目的1．了解Agilent34970A数据采集仪的基本结构和功能。
2．了解Agilent34901A测量模块的基本功能和工作原理。
3．学习Agilent34970A数据采集仪使用面板进行数据采集的方法。
二、实验要求1．根据Agilent34970A数据采集仪用户手册，掌握各开关、按钮的功能与作用。
2．通过Agilent34901A测量模块，分别对J型热电偶、Pt100、502AT热敏电组、直流电压、直流电流进行测量。
三、实验内容与步骤1．实验准备1.1 Agilent34970A数据采集仪的基本功能与性能。
Agilent 34970A数据采集仪是一种精度为6位半的带通讯接口和程序控制的多功能数据采集装置，外形结构如图1、图2所示：其性能指标和功能如下：1．仪器支持热电偶、热电阻和热敏电阻的直接测量，具体包括如下类型：热电偶：B、E、J、K、N、R|T型，并可进行外部或固定参考温度冷端补偿。
热电阻：R0=49Ω至 2.1kΩ,α=0.000385(NID/IEC751)或α=0.000391的所有热电阻。
热敏电阻：2.2 kΩ、5 kΩ、10 kΩ型。
2．仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的测量。
3．可对测量信号进行增益和偏移(Mx+B)的设置。
4．具有数字量输入/输出、定时和计数功能。
5．能进行度量单位、量程、分辨率和积分周期的自由设置。
6．具有报警设置和输出功能。
7．热电偶测量基本准确度：1.0℃，温度系数：0.03℃。
8．热电阻测量基本准确度：0.06℃，温度系数：0.003℃。
9．热敏电阻测量基本准确度：0.08℃，温度系数：0.003℃。
10．直流电压测量基本准确度：0.002+0.005(读数的℅+量程的℅)。
11．直流电流测量基本准确度：0.08+0.01(读数的℅+量程的℅)。
j型热电偶电路
j型热电偶电路
J型热电偶电路是一个温度测量电路，利用J型热电偶作为温度传感器。
在这个电路中，J型热电偶的两条线路与数据采集设备的铜质接线端子连接。
其中一个连接点（J1）作为测量点，产生的Seebeck电压与烛火温度成比例。
另外两个连接点J2和J3每个都有各自的Seebeck系数，在数据采集终端都会产生一个与温度成比例的温差电压，被称为冷端电压。
为了得到测量点的电压，我们需要确定这两个接点的温度，以及它们与电压之间的关系。
这通常通过使用可直接读取的温度传感器来测量参考端温度，并从测量电压中减去寄生结电压分量来实现，这个过程被称为冷端补偿。
此外，为了确保测量的准确性，热电偶需要一个特定的温度基准来补偿冷端产生的误差。
最常用的方法是使用可直接读取的温度传感器测量参考端温度，并从测量电压中减去寄生端的电压分量。
这种方法被广泛应用于简化计算。
这种测量电路要求接线端子的质量和导线的性能优良，因为测量电压与测量导线和冷端J2、J3的电压分量无关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J型热电偶采集模块使用说明
一.概述
8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。
二.技术指标
型号：TDAM7018 通道数： 8通道
信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型
电流采集范围:±20mA, 0-20 mA, 4-20Ma
电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V
精度：0.1级 分辩率: 24位 扫描周期：100ms
采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒
通讯接口：RS485接口.光电隔离，ESD保护.
标准协议：MODBUS-RTU DECON协议
工作电源：9-36VDC 功耗: 1.0W
冷端补偿误差： <±1℃. 环境温度：温度-20～70℃
相对湿度:≤85% RH 无凝结 通讯距离：1200米，可加中继延长
安装方式：DIN35mm标准导轨卡装或螺钉固定.
产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM
三．功能和特点
z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.
z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒
z通讯接口： RS485接口. 隔离电压： 3000 VDC.
z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！
z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.
z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;
z业界独创2: 唯一能采2000多度的钨铼型热电偶
z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.
z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.
z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.
z接线端子: 插拔式端子;
z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.
z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)
四.应用领域
SMT行业温度数据监测 电子设备厂温度数据监测
电子产品的温度数据监测 冷藏库温度监测
仓库温度监测 药厂GMP监测系统
环境监测 电信机房监测
过程温度监测 啤酒生产
空调监测 石油仪器设备
机房环境监测工程 库房环境监测工程
塑料机械设备数据监测 高校等做实验
菜棚/养殖棚的温湿度监测….
五. 所需配件：
z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。
