1 无线电广播和收音机基本原理解析
1无线电广播和收音机基本原理
1910年，第一家每日无线电广播台创始于加利福尼 亚州圣约瑟·查尔斯·赫罗尔德广播学校。它是世界上最 久的一直没有中断的广播电台。1920年，第一个现代商 业无线电广播台在匹兹堡成立，它于1920年11月2日正式 开播。
二十多年后，调频广播诞生，直到1962年才出现调 频立体声广播。
什么是波
频率
速度 波长
电磁波
中波：中国10 kHz 美国 9 kHz 短波：10 kHz （数字式收音机按5 kHz调谐） 调频：200 kHz （数字式收音机按100 kHz调谐）
无线电波(频)段的划分及其用途
波段名称 波长范围 频率范围
频段名称
主要用途
超长波 108~104 m 3Hz~30kHz VLF(甚低频)
广
短波 75 m
播
短波 60 m
的
短波 49 m
波
短波 41 m
段
短波 31 m
划 分
短波 25 m 短波 19 m 短波 16 m
短波 13 m
短波 11 m
调频广播
简称 SW MW SW 120 m SW 90 m SW 75 m SW 60 m SW 49 m SW 41 m SW 31 m SW 25 m SW 19 m SW 16 m SW 13 m SW 11 m FM
八十年代末期，锁相环（phase locked loop, PLL） 频率合成器和微处理器应用在在收音机中。PLL电路的 基准信号由石英晶振产生，频率精度可以达到10~10以上， 稳定性远远优于传统的LC振荡电路。另一方面，借助于 微处理器，可以记忆PLL频率合成器参数设置，使自动 调谐、频率存贮等功能成为可能。
现在世界上99％以上的收音机、电视机、无线电话 机、卫星地面站等都是超外差式的。
收音机的工作原理

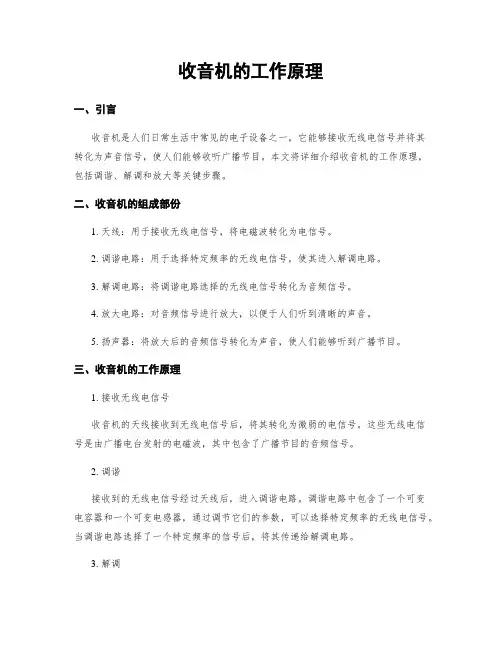

收音机的工作原理一、引言收音机是人们日常生活中常见的电子设备之一，它能够接收无线电信号并将其转化为声音信号，使人们能够收听广播节目。
本文将详细介绍收音机的工作原理，包括调谐、解调和放大等关键步骤。
二、收音机的组成部份1. 天线：用于接收无线电信号，将电磁波转化为电信号。
2. 调谐电路：用于选择特定频率的无线电信号，使其进入解调电路。
3. 解调电路：将调谐电路选择的无线电信号转化为音频信号。
4. 放大电路：对音频信号进行放大，以便于人们听到清晰的声音。
5. 扬声器：将放大后的音频信号转化为声音，使人们能够听到广播节目。
三、收音机的工作原理1. 接收无线电信号收音机的天线接收到无线电信号后，将其转化为微弱的电信号。
这些无线电信号是由广播电台发射的电磁波，其中包含了广播节目的音频信号。
2. 调谐接收到的无线电信号经过天线后，进入调谐电路。
调谐电路中包含了一个可变电容器和一个可变电感器，通过调节它们的参数，可以选择特定频率的无线电信号。
当调谐电路选择了一个特定频率的信号后，将其传递给解调电路。
3. 解调解调电路对调谐电路选择的无线电信号进行处理，将其转化为音频信号。
解调电路中常用的方法是使用二极管进行整流，将交流信号转化为直流信号。
这样，原本包含在无线电信号中的音频信号就可以被提取出来。
4. 放大解调后的音频信号非常微弱，无法直接听到。
因此，需要经过放大电路进行放大。
放大电路通常由一个或者多个放大器组成，它们能够将音频信号的幅度增大，使其变得更加清晰和可听。
5. 扬声器放大后的音频信号通过扬声器转化为声音，使人们能够听到广播节目。
扬声器中包含了一个振膜，当电流通过振膜时，它会振动产生声音。
四、总结收音机的工作原理可以简单归纳为：天线接收无线电信号，调谐电路选择特定频率的信号，解调电路将信号转化为音频信号，放大电路对音频信号进行放大，最后通过扬声器转化为声音。
通过这一系列步骤，人们能够收听到广播节目。
收音机的工作原理是电子技术的重要应用之一，它的发展和改进使得人们能够更加方便地获取信息和娱乐。
广播收音机原理简介
中放的级数可以根据要求增加或减少，更容易在稳定条 中放的级数可以根据要求增加或减少， 件ቤተ መጻሕፍቲ ባይዱ获得高增益和窄带频响特性。 件下获得高增益和窄带频响特性。
民用超外差式收音机的中频一般选择在 民用超外差式收音机的中频一般选择在465kHz或455KHz。 或 。 混频器的输出回路和中频变压器专门对465kHz或465KHz 混频器的输出回路和中频变压器专门对 或 谐振。 谐振。
6.无线电广播的接收：收音机的接收天线收到空中 无线电广播的接收： 无线电广播的接收 的电波；调谐电路选中所需频率的信号； 的电波；调谐电路选中所需频率的信号；检波器 将高频信号还原成声频信号(即解调 即解调) 将高频信号还原成声频信号 即解调 7.无线电通信 广播也属于无线电通信范畴 的发送和 无线电通信(广播也属于无线电通信范畴 无线电通信 广播也属于无线电通信范畴)的发送和 接收概括为互为相反的三个方面的转换过程， 接收概括为互为相反的三个方面的转换过程，即： 传送信息--低频信号 低频信号--高频信号 低频信号、 高频信号、 传送信息 低频信号、低频信号 高频信号、高频 信号--电磁波 信号 电磁波 8.调制方式：利用无线电波作为载波，对信号进行 调制方式： 调制方式 利用无线电波作为载波， 传递，可以用不同的装载方式。在无线电广播中 传递，可以用不同的装载方式。 可分为调幅制、调频制两种调制方式。 可分为调幅制、调频制两种调制方式。
1. 声波：人们说话时，声带的振动引起周围空气共振， 声波：人们说话时，声带的振动引起周围空气共振， 并以340米/秒的速度向四周传播，称为声波。 秒的速度向四周传播， 并以 米 秒的速度向四周传播 称为声波。 2. 声波频率：人能够听到声波在 声波频率：人能够听到声波在20Hz—20kHz范围内 范围内 3. 声波传递途径：声波在媒质中传播产生发射的散射， 声波传递途径：声波在媒质中传播产生发射的散射， 声音强度随距离增大而衰减， 声音强度随距离增大而衰减，远距离声波传送必须 依靠载体来完成，这个载体就是电磁波。 依靠载体来完成，这个载体就是电磁波。 4.电磁波：电磁波是电磁振荡电路产生的，通过天线 电磁波：电磁波是电磁振荡电路产生的， 电磁波 传到空中去，即为无线电波。 传到空中去，即为无线电波。电磁波的传送速度为 光速（ × 光速（3×108米/秒）。选择电磁波作为载体是非常 秒）。选择电磁波作为载体是非常 理想的 5.无线电的发射：声波经过电声器件转换成声频电信 无线电的发射： 无线电的发射 调制器使高频等幅振荡信号被声频信号所调制； 号，调制器使高频等幅振荡信号被声频信号所调制； 已调制的高频振荡信号经放大后送入发射天线， 已调制的高频振荡信号经放大后送入发射天线，转 换成无线电波辐射出去。 换成无线电波辐射出去。
无线电广播和收音机基本原理-hhj
集成电路收音机
1958年9月12日，基尔比研制出世界上第一块集成电路。从此， 集成电路逐渐取代了晶体管，使微处理器的出现成为了可能， 奠定了现代微电子技术的基础，也为现代信息技术奠定了基础， 开创了电子技术历史的新纪元，让我们现在习以为常一切电子 产品的出现成为可能。 在一块几平方毫米的极其微小的半导体晶片上，将成千上万的 晶体管、电阻、电容、包括连接线做在一起，作为一个具有一 定电路功能的器件来使用的电子元件，叫做"集成电路"。集成 电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠 性高，性能好等优点，同时成本低，便于大规模生产。本质上， 集成电路是最先进的晶体管，集成电路使电子元件向着微小型 化、低功耗和高可靠性方面迈进了一大步。用集成电路来装配 电子设备，其装配密度比晶体管可提高几十倍至几千倍，设备 的稳定工作时间也可大大提高。
地提高谐振回路输出信号的强度，提高灵敏度和选择性，
直接放大式收音机又常称为再生式收音机。
为节约成本，直接放大式收音机中也常将检波后的 低频信号重新送到检波前的高频放大晶体管中再进行一 次低频放大(来复放大)，故直接放大式收音机又常称为 来复式收音机 。
最简单的再生来复式收音机是晶体管单管再生来复
收音机，简单廉价体积小，不需天线和地线，用耳机接 收本地强台的广播。
移动电话、短波广播、业余无线电
米波 (超短波)
分米波
10~1m
100~10cm
30~300MHz
300M~3GHz
VHF(甚高频)
FM广播、TV、导航移动通信
UHF(超高频) TV、遥控遥测、雷达、移动通信
厘米波
毫米波
10~1cm
10~1mm
3~30GHz
收音机的简单原理

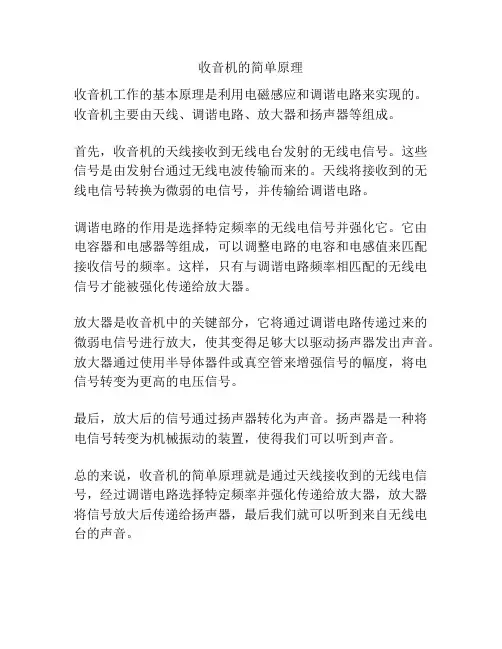

收音机的简单原理
收音机工作的基本原理是利用电磁感应和调谐电路来实现的。
收音机主要由天线、调谐电路、放大器和扬声器等组成。
首先，收音机的天线接收到无线电台发射的无线电信号。
这些信号是由发射台通过无线电波传输而来的。
天线将接收到的无线电信号转换为微弱的电信号，并传输给调谐电路。
调谐电路的作用是选择特定频率的无线电信号并强化它。
它由电容器和电感器等组成，可以调整电路的电容和电感值来匹配接收信号的频率。
这样，只有与调谐电路频率相匹配的无线电信号才能被强化传递给放大器。
放大器是收音机中的关键部分，它将通过调谐电路传递过来的微弱电信号进行放大，使其变得足够大以驱动扬声器发出声音。
放大器通过使用半导体器件或真空管来增强信号的幅度，将电信号转变为更高的电压信号。
最后，放大后的信号通过扬声器转化为声音。
扬声器是一种将电信号转变为机械振动的装置，使得我们可以听到声音。
总的来说，收音机的简单原理就是通过天线接收到的无线电信号，经过调谐电路选择特定频率并强化传递给放大器，放大器将信号放大后传递给扬声器，最后我们就可以听到来自无线电台的声音。
收音机的工作原理

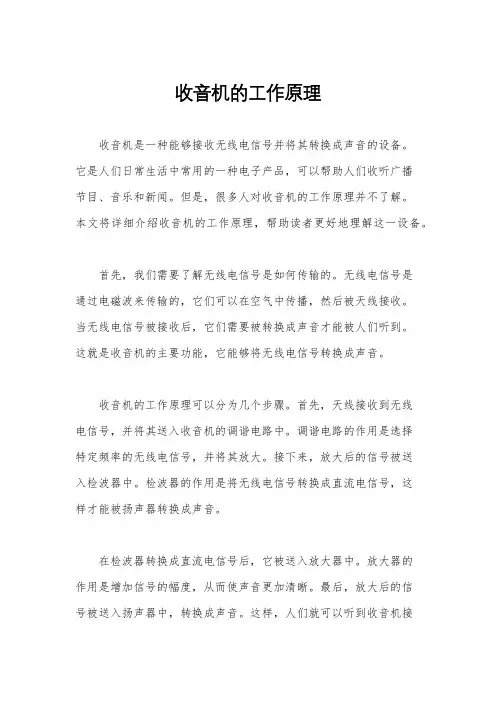

收音机的工作原理收音机是一种能够接收无线电信号并将其转换成声音的设备。
它是人们日常生活中常用的一种电子产品，可以帮助人们收听广播节目、音乐和新闻。
但是，很多人对收音机的工作原理并不了解。
本文将详细介绍收音机的工作原理，帮助读者更好地理解这一设备。
首先，我们需要了解无线电信号是如何传输的。
无线电信号是通过电磁波来传输的，它们可以在空气中传播，然后被天线接收。
当无线电信号被接收后，它们需要被转换成声音才能被人们听到。
这就是收音机的主要功能，它能够将无线电信号转换成声音。
收音机的工作原理可以分为几个步骤。
首先，天线接收到无线电信号，并将其送入收音机的调谐电路中。
调谐电路的作用是选择特定频率的无线电信号，并将其放大。
接下来，放大后的信号被送入检波器中。
检波器的作用是将无线电信号转换成直流电信号，这样才能被扬声器转换成声音。
在检波器转换成直流电信号后，它被送入放大器中。
放大器的作用是增加信号的幅度，从而使声音更加清晰。
最后，放大后的信号被送入扬声器中，转换成声音。
这样，人们就可以听到收音机接收到的无线电信号。
除了以上的基本步骤外，收音机还有一些其他的部件和功能。
例如，收音机通常还包括调频器和调幅器，它们可以调节无线电信号的频率和幅度，从而使人们能够收听到不同频率的广播节目。
此外，收音机还包括调谐器和音量控制器，它们可以帮助人们调节收音机的接收频率和音量大小。
总的来说，收音机的工作原理是通过天线接收无线电信号，经过调谐电路、检波器、放大器和扬声器的处理，最终将无线电信号转换成声音。
这样，人们就可以通过收音机收听到广播节目、音乐和新闻。
希望通过本文的介绍，读者能够更加深入地理解收音机的工作原理，从而更好地使用这一设备。
1 无线电广播和收音机基本原理
1 无线电广播和收音机基本原理.txt我的人生有A 面也有B面，你的人生有S面也有B面。
失败不可怕，关键看是不是成功他妈。
现在的大学生太没素质了！过来拷毛片，居然用剪切！有空学风水去，死后占个好墓也算弥补了生前买不起好房的遗憾。
本文由蚕宝宝小子贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。

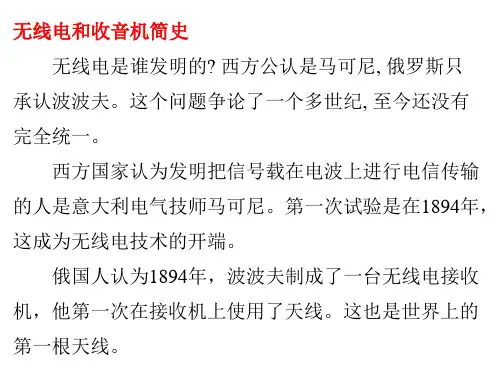

无线电和收音机简史无线电是谁发明的? 西方公认是马可尼, 俄罗斯只承认波波夫。
这个问题争论了一个多世纪, 至今还没有完全统一。
西方国家认为发明把信号载在电波上进行电信传输的人是意大利电气技师马可尼。
第一次试验是在1894年，这成为无线电技术的开端。
俄国人认为1894年，波波夫制成了一台无线电接收机，他第一次在接收机上使用了天线。
这也是世界上的第一根天线。
1902年，美国人史特波斐德使用自制的矿石收音机完成无线电广播实验；1904年英国物理学家发明了世界上第一只电子二极; 1906年，美国发明家德·福斯特组装了第一个真空管放大器，这种放大器立即就被用来与马可尼的无线电发明相结合，利用无线电传送人的声音，于是产生了收音机。
加拿大人雷金纳德·奥布里·费森登在马萨诸塞州的布兰特罗克建立试验广播台，该台在 1906年圣诞节前夕播送了第一个广播节目。
1910年，第一家每日无线电广播台创始于加利福尼亚州圣约瑟·查尔斯·赫罗尔德广播学校。
它是世界上最久的一直没有中断的广播电台。
1920年，第一个现代商业无线电广播台在匹兹堡成立，它于1920年11月2日正式开播。
二十多年后，调频广播诞生，直到1962年才出现调频立体声广播。
什么是波速度频率 = 波长电磁波中波：中国10 kHz美国 9 kHz短波：10 kHz （数字式收音机按5 kHz调谐）调频：200 kHz （数字式收音机按100 kHz 调谐）无线电波(频段的划分及其用途无线电波频)段的划分及其用途波段名称超长波长波中波短波米波 (超短波) 分米波厘米波毫米波波长范围108~104 m 104~103 m 103~102m 102~10 m 10~1m 100~10cm 10~1cm 10~1mm 频率范围 3Hz~30kHz 30~300kHz 300kHz~3MHz 3~30MHz 30~300MHz 300M~3GHz 3~30GHz 30~300GHz 频段名称 VLF(甚低频) LF(低频) MF(中频) HF(高频) VHF(甚高频) 主要用途音频、电话、数据终端导航、信标、电力线通信 AM广播、业余无线电移动电话、短波广播、业余无线电FM广播、TV、导航移动通信UHF(超高频) TV、遥控遥测、雷达、移动通信 SHF(特高频) EHF(极高频) 微波通信、卫星通信、雷达微波通信、雷达、射电天文学名称长波简称 SW MW SW 120 m SW 90 m SW 75 m SW 60 m SW 49 m SW 41 m SW 31 m SW 25 m SW 19 m SW 16 m SW 13 m SW 11 m FM频率 150~200 KHz 535~1605 KHZ 2300~2490 KHz 3200~3400 KHz 3900~4000 KHz 4750~5060 KHz 5950~6200 KHz 7100~7300 KHz 9500~9775 KHz 11700~11975 KHz 15100~15450 KHz 17700~17900 KHz 21450~21750 KHz 25600~26100 KHz 88~108 MHz无线电广播的波段划分中波短波 120 m 短波 90 m 短波 75 m 短波 60 m 短波 49 m 短波 41 m 短波 31 m 短波 25 m 短波 19 m 短波 16 m 短波 13 m 短波 11 m 调频广播无线电波的传播1 地面传播(地波)2 电离层反射(天波)3 直射传播(直射波)4 散射传播(散射波)5 卫星转播长波传播特点是：长波以天波或地波的形式传播。
收音机工作原理
收音机工作原理收音机是我们日常生活中常见的电子设备，它可以接收无线电信号并将其转化为声音。
它的工作原理涉及到许多物理学和工程学的知识，下面我们来详细了解一下收音机的工作原理。
首先，收音机的工作原理可以分为两个部分，即接收无线电信号和将信号转化为声音。
在接收无线电信号的过程中，收音机主要通过天线来接收无线电波。
当无线电波通过天线进入收音机内部时，它会被转化为电信号。
这个过程涉及到天线的共振和电磁感应等物理原理。
天线的长度通常与接收的无线电波的波长相匹配，这样可以最大程度地接收到无线电波。
同时，当无线电波进入天线时，会在天线中产生感应电流，这个电流会被送入收音机的电路中进行处理。
接下来，收音机会将接收到的电信号进行放大和解调。
放大电路通常由放大器组成，它可以将微弱的电信号放大到足够的水平，以便后续的处理。
解调电路则是用来将调制过的信号转化为原始的声音信号。
在无线电波传输过程中，通常会采用调制技术将声音信号转化为无线电波，而在接收端，收音机的解调电路会将这些调制过的信号还原为声音信号。
最后，收音机会将解调后的声音信号通过扬声器转化为声音。
扬声器是一个能够将电信号转化为声音的装置，它通常由振膜、磁环和电磁线圈等部件组成。
当电信号通过扬声器时，它会使振膜产生振动，从而产生声音。
这样，我们就可以听到来自无线电波的声音了。
除了以上的基本工作原理外，现代收音机还会涉及到许多其他的技术，比如数字信号处理、频率合成、自动增益控制等。
这些技术可以提高收音机的接收性能和音质，使我们能够更好地享受无线电波带来的音乐和信息。
总的来说，收音机的工作原理涉及到天线接收无线电波、放大和解调电信号以及将信号转化为声音这几个基本过程。
通过这些过程，我们可以在收音机上收听到来自不同频率的无线电波，从而获得各种各样的声音。
希望通过本文的介绍，读者能够更好地理解收音机的工作原理。
收音机的工作原理
收音机的工作原理一、引言收音机是一种用于接收广播电台信号的设备，广泛应用于家庭、汽车、便携式设备等领域。
了解收音机的工作原理对于理解其工作过程和故障排除非常重要。
本文将详细介绍收音机的工作原理。
二、收音机的基本组成1. 天线：用于接收无线电信号，将电磁波转换为电信号。
2. 调谐器：用于选择特定频率的电台信号。
3. 中频放大器：用于放大接收到的信号。
4. 解调器：用于将调制过的信号转换为原始音频信号。
5. 音频放大器：用于放大音频信号，使其能够驱动喇叭发出声音。
三、收音机的工作原理1. 接收信号过程收音机的天线接收到广播电台发射的无线电信号，将其转换为微弱的电信号。
这些电信号经过天线输入到调谐器中。
2. 调谐过程调谐器根据用户选择的频率，调整其内部电路参数，以选择特定的电台信号。
调谐器内部包含可变电感器和可变电容器，通过调节它们的数值，可以选择不同的频率。
一旦调谐器选择了特定的频率，它将只接收该频率的信号。
3. 中频放大过程经过调谐的信号进入中频放大器。
中频放大器将微弱的信号放大到一个较高的电平，以便后续的处理。
4. 解调过程经过中频放大的信号进入解调器。
解调器根据调制方式（调频、调幅等）将信号解调为原始的音频信号。
解调器内部包含相关的电路和滤波器，用于分离音频信号。
5. 音频放大过程解调后的音频信号进入音频放大器。
音频放大器将音频信号放大到足够的电平，以便驱动喇叭发出声音。
四、收音机的工作模式1. AM（调幅）模式在AM模式下，电台信号的幅度根据音频信号的变化而变化。
收音机通过解调器解调出音频信号，然后经过音频放大器放大，最终通过喇叭发出声音。
2. FM（调频）模式在FM模式下，电台信号的频率根据音频信号的变化而变化。
收音机通过解调器解调出音频信号，然后经过音频放大器放大，最终通过喇叭发出声音。
五、收音机的常见故障及排除方法1. 无法接收信号可能原因：- 天线连接不良：检查天线是否正确连接。
- 调谐器故障：检查调谐器的电路是否正常。
收音机的工作原理
收音机的工作原理一、引言收音机是一种广泛应用的电子设备，用于接收无线电信号并将其转换为声音信号。
它是人们获取广播、音乐和新闻的重要工具之一。
本文将详细介绍收音机的工作原理。
二、收音机的组成部份1. 天线：收音机的天线用于接收无线电信号。
它可以是内置天线或者外置天线，接收来自广播台发射器的无线电波信号。
2. 调谐器：调谐器是收音机的关键部份，用于选择并调整要接收的频率。
它通常由电容器和电感器组成，通过调节电容器和电感器的数值，可以选择不同的频率。
3. 预放大器：预放大器用于放大接收到的无线电信号，以便后续处理。
它可以提高信号的强度和质量。
4. 混频器：混频器将接收到的无线电信号与本地振荡器产生的信号进行混合。
混频器的作用是将高频信号转换为中频信号。
5. 中频放大器：中频放大器用于放大混频器输出的中频信号。
它可以进一步提高信号的强度和质量。
6. 解调器：解调器用于将中频信号转换为原始的音频信号。
它可以恢复广播台发射的声音和音乐。
7. 音频放大器：音频放大器用于放大解调器输出的音频信号，以便驱动扬声器产生清晰的声音。
8. 扬声器：扬声器是收音机的输出设备，用于将放大后的音频信号转换为声音。
三、收音机的工作原理1. 接收无线电信号：收音机的天线接收来自广播台发射器的无线电波信号。
这些信号是由广播台通过调制技术传输的，包含音频信息。
2. 调谐选择频率：通过调谐器选择要接收的频率。
调谐器中的电容器和电感器可以选择不同的频率，以便接收不同的广播电台。
3. 信号放大：接收到的信号经过预放大器放大，以增强信号的强度和质量。
4. 混频转换：混频器将接收到的高频信号与本地振荡器产生的信号进行混合，生成中频信号。
中频信号的频率较低，更容易处理和放大。
5. 中频放大：中频信号经过中频放大器进一步放大，以提高信号的强度和质量。
6. 解调还原：解调器将中频信号转换为原始的音频信号。
解调器通过去除调制信号的载波部份，恢复广播台发射的声音和音乐。
收音机原理分析
收音机的工作原理1.无线电波的发送过程声音通过话筒(微音器)转化为音频电信号，音频电信号是不能直接向空间发射的，必须用音频信号去调制一个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡叫载波。
这里音频信号称为调制信号，经过调制的载波叫已调波，已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广播发送的组成。
2.无线电波的接收过程天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465KH2)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
图一收音机原理图框架图图二收音机原理图3.工作原理收音机的原理基于接收来自天线的高频信号，并利用电路将其转换为可处理的音频信号。
这个过程通过多个关键步骤实现。
首先，电台的高频信号经过变频级电路转换成固定频率的中频信号。
这个中频信号接着被多级放大，增加信号强度以便于后续处理。
随后，经过检波器进行检波，即将模拟信号转换为音频信号，然后进行低通滤波，去除不需要的高频噪音。
由于不同频率的无线电波较多，为了避免干扰，收音机配备了选台按钮，使用户可以选择所需的电台，并滤除其他不必要的信号。
中频信号（如465kHz）固定的特性以及相对较低的频率使得中频放大器可以提供较大的增益而保持稳定。
这种设计有助于确保检波器获得足够大的信号，进而输出音质较好的音频信号。
收音机的工作原理
收音机的工作原理一、引言收音机是一种用来接收无线电广播信号并将其转化为声音的设备。
它是人们获取信息、娱乐和文化的重要工具之一。
本文将详细介绍收音机的工作原理。
二、收音机的组成部分1. 天线：收音机的天线用于接收无线电信号，并将其传输到其他部件进行处理。
2. 调谐电路：调谐电路用于选择特定的无线电频率，以便接收特定的广播电台。
3. 放大器：放大器用于增加无线电信号的强度，以便后续的处理。
4. 解调器：解调器用于将调制过的无线电信号转化为原始的音频信号。
5. 音频放大器：音频放大器用于增加音频信号的强度，以便驱动扬声器产生声音。
三、收音机的工作原理收音机的工作原理可以分为调谐和解调两个过程。
1. 调谐过程首先，收音机的天线接收到无线电信号，并将其传输到调谐电路。
调谐电路包括一个可变电容器和一个可变电感器，它们可以调节电路的共振频率。
用户通过调节收音机上的调谐旋钮，改变电容器和电感器的数值，从而选择特定的无线电频率。
当调谐电路的共振频率与广播电台的频率匹配时，电路将能够接收到该电台的信号。
2. 解调过程接下来，经过调谐的无线电信号被送入放大器，放大器会增加信号的强度。
然后，信号进入解调器。
解调器通过使用特定的解调方法（例如调频解调或调幅解调）将调制过的信号转化为原始的音频信号。
解调后的音频信号被送入音频放大器，音频放大器会进一步增加信号的强度，以便驱动扬声器产生声音。
四、收音机的工作原理示意图（示意图）五、收音机的应用收音机广泛应用于家庭、办公室、汽车等各种场合。
人们可以通过收音机收听各种广播节目，包括新闻、音乐、体育等。
收音机的便携性使得人们可以随时随地获取信息和娱乐。
六、结论收音机是一种重要的无线电设备，它通过天线接收无线电信号，并通过调谐和解调过程将其转化为声音。
收音机的工作原理涉及到多个组成部分的协同工作，包括天线、调谐电路、放大器、解调器和音频放大器。
通过了解收音机的工作原理，我们可以更好地理解它在日常生活中的应用和功能。
无线电广播和收音机基本原理
无线电广播和收音机基本原理无线电广播和收音机是基于无线电技术的通信工具，广泛应用于娱乐、信息传递和紧急通讯等领域。
本文将介绍无线电广播和收音机的基本原理。
无线电广播的原理是利用无线电波传播信号。
广播台通过调制技术将音频信号转化为高频电信号，并将这些信号经过放大、调制等过程发送出去。
接收端的收音机则将接收到的无线电信号转化为音频信号，通过扬声器播放出来。
无线电波的传播是基于电磁波的性质，电磁波是在空间中传播的振荡现象。
电磁波由电场和磁场交替变化而产生，它们垂直于彼此并同时垂直于传播方向。
频率越高，电磁波的能量越大，对应的波长越短。
收音机是用来接收无线电信号并转化为音频信号的设备。
它由信号接收器、解调器、放大器和扬声器等部分组成。
信号接收器是收音机的核心部分，其作用是接收和放大广播电台发出的信号。
它通常由一根天线接收无线电信号，并通过电路将信号放大。
解调器是用来将调制过的高频信号解调回原始音频信号的部分。
解调器根据广播电台的调制方式，选择合适的解调技术进行信号还原。
放大器是将解调后的信号放大到可以被扬声器播放的水平的部分。
放大器通过增加信号的振幅，使音频信号达到合适的音量。
最后，扬声器将放大后的音频信号转化为声音。
扬声器是将电信号转化为声音的装置，通过振膜的振动产生声音。
总的来说，无线电广播和收音机的基本原理是利用无线电波传输音频信号。
广播台通过调制技术将音频信号转化为高频电信号，并将其发送出去。
收音机通过接收天线接收无线电信号，经过解调、放大和扬声器等部分将其转化为可听的声音。
这种无线电通信的技术已经广泛应用于我们的日常生活中。
无线电广播和收音机在现代社会中扮演着重要的角色。
它们不仅为我们提供娱乐和信息，还作为重要的紧急通讯工具。
在接下来的内容中，我们将深入探讨无线电广播和收音机的工作原理、技术发展和应用。
首先，让我们更深入地了解无线电波的传播原理。
无线电波是通过电磁场相互作用而传播的振荡。
当电子在传导体中运动时，会产生电场和磁场。
收音机的工作原理
收音机的工作原理
收音机是一种通过无线电波接收和解调信号的设备，可以播放广播电台的音频
内容。
它的工作原理涉及到无线电通信和信号处理的知识，下面我们来详细了解一下收音机的工作原理。
首先，收音机的接收部分是由天线组成的。
当广播电台发射信号时，这些信号
会以无线电波的形式传播出去，然后被收音机的天线接收到。
天线会将接收到的无线电波转换成微弱的电信号，这些信号随后会被送入收音机的调谐电路中。
调谐电路的作用是选择特定频率的信号并将其放大。
收音机上通常有一个旋钮
或按钮来调节频率，当用户选择不同的频率时，调谐电路会自动调整以接收对应频率的信号。
一旦信号被调谐并放大，它将被送入解调电路进行处理。
解调电路的作用是将接收到的调幅（AM）或调频（FM）信号转换成音频信号。
在AM广播中，音频信号会被调幅到载波信号上，而在FM广播中，音频信号会改变载波信号的频率。
解调电路会将这些调制过的信号还原成原始的音频信号，并将其送入扬声器进行播放。
最后，收音机的音频输出部分会将音频信号转换成声音。
这一部分通常由扬声
器和音频放大器组成，扬声器会将电信号转换成声音，而音频放大器则会增加音频信号的幅度，使其能够驱动扬声器发出清晰的声音。
总的来说，收音机的工作原理涉及到无线电波的接收、调谐、解调和音频输出
等过程。
通过这些步骤，收音机能够接收并播放广播电台的音频内容，为人们提供丰富多样的音乐、新闻和娱乐节目。
希望通过本文的介绍，您能对收音机的工作原理有更深入的了解。
收音机的工作原理
收音机的工作原理一、引言收音机是一种用来接收无线电广播信号的设备，它能将无线电信号转换为声音信号，使人们能够收听广播节目。
本文将详细介绍收音机的工作原理，包括无线电信号的接收、调谐、解调和放大等过程。
二、无线电信号的接收收音机的工作原理基于无线电信号的接收。
无线电信号是通过电磁波传播的，它们由广播台发射并以无线电波的形式传输。
当无线电波到达天线时，天线会将电磁波转换为微弱的电流。
这个电流被送入收音机的调谐电路。
三、调谐电路调谐电路是收音机中的重要组成部份，它用于选择特定频率的无线电信号。
调谐电路由电感线圈和电容器组成，它们能够选择性地接收特定频率的无线电信号。
当调谐电路与特定频率的无线电信号共振时，电流将通过调谐电路，进入解调电路。
四、解调电路解调电路负责将调谐电路中的无线电信号转换为音频信号。
解调电路通常采用二极管，它只允许电流在一个方向上通过。
当调谐电路中的无线电信号通过二极管时，它将被整流，即将电流转换为直流电流。
这个直流电流会被送入放大器。
五、放大器放大器是收音机中的关键部份，它用于增强解调电路中的微弱音频信号。
放大器通常由多个晶体管组成，这些晶体管能够放大电流。
当微弱音频信号通过放大器时，它将被放大到足够的水平，以便驱动扬声器产生可听的声音。
六、扬声器扬声器是收音机中的输出设备，它将放大后的音频信号转换为声音。
扬声器由磁性线圈和振动膜组成。
当电流通过磁性线圈时，它会产生磁场，这个磁场将与振动膜交互作用，使振动膜产生声音。
