地质雷达 原理
地质雷达检测原理及应用
1.5 地质雷达探测系统的组成
从左到右从上到下依次为： SIR-20主机、电缆、400M 天线、电池和充电器、打标 器、测距轮
1.6 地质雷达天线分类
空气耦合天线：主要用于道 路路面检测（具有快速便捷 的特点，但受到的干扰较 大）；
地面耦合天线：主要用于地 质构造检测，检测深度较深 （地面耦合天线能够减少天 线与地面间其他因素的干扰， 检测效果较为准确）
2.2 现场检测工作 2.2.1 仪器设备启动与参数设置 ① 连接主机与电源和天线 ② 打开主机电脑，进入采集软件 ③ 采集方式：时间模式time（也称为连续测量、自由测量）、距离模式
distance（也称为测距轮控制测量、距离测量）、点测模式point ④ 采集关键参数 （1）频率：发射天线的中心频率越高，则分辨率越高，
与探空雷达一样，探地雷达利用超高频电磁波的反射来探测目标体，根 据接收到的反射波的旅行时间、幅度与波形资料，推断地下介质的结构与分 布。
1.2 地质雷达的工作频段
1~100MHz, 低频，地质探测1-30米 100~1000MHz，中频，构造结构探测，2米 1000~5000MHz，高频, 浅表结构体探测， 50厘米
反射信号的强度主要取决于上、下层介质的电性差异，电性差越大，反射 信号越强
（7世界中粒子呈无序排列的 状态，当外界电磁波穿透该 物质时，微观世界中的粒子 就会成定向排列状态，此时 会形成一个电容板，对外界 穿过的电磁波形成一定的阻 碍作用，而每种物质粒子的 排列规律不同，形成电容板 时阻碍外界电磁波穿过的能 力不同，因此各种物质的介 电常数也不同
（9）在“表格”窗口中点“剖面”选项，设置起始里程，如果里程向右减小，选中 “区域减量”。
三、地质雷达典型缺陷图形判定
地质雷达的原理
地质雷达的原理
地质雷达利用超高频电磁波探测地下介质分布。
其基本原理是：发射机通过发射天线发射中心频率为至1200M、脉冲宽度为的脉冲电磁波讯号。
当这
一讯号在岩层中遇到探测目标时，会产生一个反射讯号。
直达讯号和反射讯号通过接收天线输入到接收机，放大后由示波器显示出来。
根据示波器有无反射讯号，可以判断有无被测目标；根据反射讯号到达滞后时间及目标物体平均反射波速，可以大致计算出探测目标的距离。
由于地质雷达的探测是利用超高频电磁波，使得其探测能力优于例如管线探测仪等使用普通电磁波的探测类仪器，所以地质雷达通常广泛用于考古、基础深度确定、冰川、地下水污染、矿产勘探、潜水面、溶洞、地下管缆探测、分层、地下埋设物探察、公路地基和铺层、钢筋结构、水泥结构、无损探伤等检测。
以上信息仅供参考，建议查阅专业雷达书籍或咨询地质雷达专家获取更全面和准确的信息。
地质雷达技术讲解
19
数据采集记录表
Page
20
数据采集记录表
Page
21
仪器操作
Page
22
仪器操作
Page
23
仪器操作
Page
24
仪器操作
Page
25
仪器操作
Page
26
数据处理 雷达波在地下的传播过程中各种噪声和杂波的干扰非常严 重，正确识别各种杂波与噪声、提取其有用信息是探地雷 达记录解释的重要的环节，其关键技术是对地质雷达记录 进行各种数据处理。电磁波的传播形式与地震波十分相似，
Page
44
Page
45
静校正/移动开始时间 二维滤波/抽取平均道 偏移/时深转换 图像显示和解释
Page
29
报告编写 1. 委托方名称，工程名称、地点，建设单位、勘察单位、 设计单位、监理单位和施工单位，设计要求，检测目的， 检测依据，检测日期； 2.检测原理及方法； 3.检测里程汇总；
4.问题缺陷汇总表；
Page
8
地质雷达应用领域
市政设施及管线探测
地质与环境探测
铁路工程探测
公路探测
考古探测
建筑结构、桥梁、隧道检测 军事安全探测
Page
9
隧道检测
Page
10
隧道检测 隧道探测要解决的主要问题
隧道衬砌厚度检查
隧道内部结构物检查—钢筋、钢拱架等 隧道衬砌混凝土质量检查 隧道衬砌混凝土密实度检查 隧道衬砌防水板检查
Page
34
检测图像解释 混凝土不密实（衬砌界面的强反射信号同相轴呈绕射弧 形，且不连续较分散）
Page
35
检测图像解释 衬砌厚度变化
地质雷达法

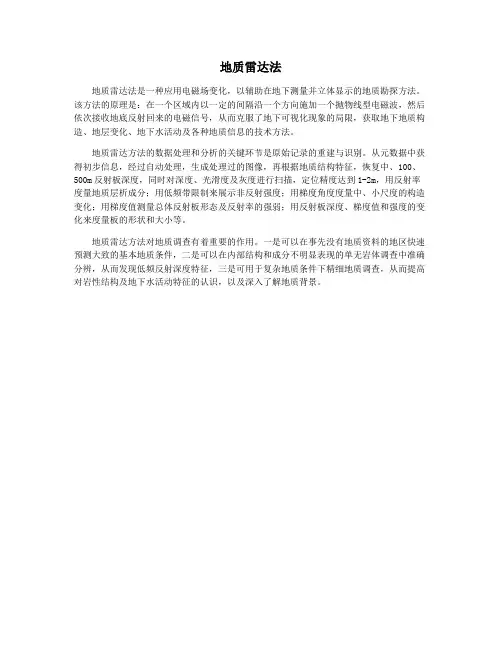

地质雷达法
地质雷达法是一种应用电磁场变化，以辅助在地下测量并立体显示的地质勘探方法。
该方法的原理是：在一个区域内以一定的间隔沿一个方向施加一个抛物线型电磁波，然后依次接收地底反射回来的电磁信号，从而克服了地下可视化现象的局限，获取地下地质构造、地层变化、地下水活动及各种地质信息的技术方法。
地质雷达方法的数据处理和分析的关键环节是原始记录的重建与识别。
从元数据中获得初步信息，经过自动处理，生成处理过的图像，再根据地质结构特征，恢复中、100、500m反射板深度，同时对深度、光滑度及灰度进行扫描，定位精度达到1-2m，用反射率度量地质层析成分；用低频带限制来展示非反射强度；用梯度角度度量中、小尺度的构造变化；用梯度值测量总体反射板形态及反射率的强弱；用反射板深度、梯度值和强度的变化来度量板的形状和大小等。
地质雷达方法对地质调查有着重要的作用。
一是可以在事先没有地质资料的地区快速预测大致的基本地质条件，二是可以在内部结构和成分不明显表现的单无岩体调查中准确分辨，从而发现低频反射深度特征，三是可用于复杂地质条件下精细地质调查，从而提高对岩性结构及地下水活动特征的认识，以及深入了解地质背景。
地质雷达原理及应用PPT课件
地质雷达可以在各种复杂的环 境下进行探测，如山地、河流
、城市等。
地质雷达的缺点
成本较高
地质雷达设备成本较高，对于一些小 型项目来说可能不太经济。
对操作员要求高
地质雷达的操作需要专业人员进行， 对于普通人员来说可能需要较长时间 的学习和培训。
受环境影响较大
地质雷达的探测效果受到环境因素的 影响较大，如土壤湿度、电磁噪声等。
时域和频域分析等处理。
数据处理软件还具有地图显示 功能，可将探测结果以图像形 式展示，方便用户分析和解释
。
04
地质雷达应用实例
地下管线探测
总结词
利用地质雷达的高频电磁波探测地下管线的位置和深度，提高城市规划和建设 的安全性。
详细描述
通过向地下发射高频电磁波，并接收反射回来的信号，地质雷达能够准确测定 地下管线的位置和埋深，为城市地下管线的规划、建设和维护提供重要依据。
THANK YOU
感谢聆听
数据处理复杂
地质雷达获取的数据量较大，需要进 行复杂的数据处理和分析，对于数据 处理技术要求较高。
地质雷达的发展趋势
技术升级
数据处理智能化
随着科技的不断发展，地质雷达的技术也 在不断升级，未来将会有更高效、更精确 的探测技术出现。
随着人工智能技术的发展，未来地质雷达 的数据处理将更加智能化，能够自动识别 和提取地下物体的信息。
详细描述
地质雷达能够快速、准确地监测地质灾害的发生和发展，如滑坡、泥石流等，为 灾害预警和应急救援提供及时、准确的信息，有效降低灾害造成的损失。
矿产资源勘探
总结词
利用地质雷达的高分辨率探测矿产资源的分布和储量，为矿 产资源的合理开发和利用提供科学依据。
地质雷达原理
地质雷达是目前分辨率最高的工程地球物理方法，在工程质量检测、场地勘察中被广泛采用，近年来也被用于隧道超前地质预报工作。
地质雷达能发现掌子面前方地层的变化，对于断裂带特别是含水带、破碎带有较高的识别能力。
在深埋隧道和富水地层以及溶洞发育地区，地质雷达是一个很好的预报手段。
1、基本原理探地雷达是一种用于确定地下介质分布情况的高频电磁技术，基于地下介质的电性差异，探地雷达通过一个天线发射高频电磁波，另一个天线接收地下介质反射的电磁波，并对接收到的信号进行处理、分析、解译。
其详细工作过程是：由置于地面的天线向地下发射一高频电磁脉冲，当其在地下传播过程中遇到不同电性（主要是相对介电常数）界面时，电磁波一部分发生折射透过界面继续传播，另一部分发生反射折向地面，被接收天线接收，并由主机记录，在更深处的界面，电磁波同样发生反射与折射，直到能量被完全吸收为止。
反射波从被发射天线发射到被接收天线接收的时间称为双程走时t，当求得地下介质的波速时，可根据测到的精确t值折半乘以波速求得目标体的位置或埋深，同时结合各反射波组的波幅与频率特征可以得到探地雷达的波形图像，从而了解场地内目标体的分布情况。
一般，岩体、混凝土等的物质的相对介电常数为4—8，空气相对介电常数为1，而水体的相对介电常数高达81，差异较大，如在探测范围内存在水体、溶洞、断层破碎带，则会在雷达波形图中形成强烈的反射波信号，再经后期处理，能够得到较为清晰的波形异常图。
在众多地质超前预报手段中，使用探地雷达预报属于短期预报手段，预报距离与围岩电性参数、测试环境干扰强弱有关。
一般，探地雷达预报距离在15~35米。
2、探地雷达在勘查中的基本参数①数电磁脉冲波旅行时式中：z-勘查目标体的埋深；x-发射、接收天线的距离（式中因z>x,故X可忽略）；v-电磁波在介质中的传播速度。
②电磁波在介质中的传播速度式中：c—电磁波在真空中的传播速度（0.29979m/ns）; —介质的相对介电常数，—介质的相对磁导率（一般）③电磁波的反射系数电磁波在介质传播过程中，当遇到相对介电常数明显变化的地质现象时，电磁波将产生反射及透射现象，其反射和透射能量的分配主要与异常变化界面的电磁波反射系数有关：式中：r —界面电磁波电场反射系数；—第一层介质的相对介电常数；—第二层介质的相对介电常数。
地质雷达的原理
地质雷达的原理地质雷达是一种利用雷达原理进行地下探测的仪器。
它通过向地下发送电磁波并接收反射回来的波束，对地下的物质成分和结构进行探测和分析。
地质雷达可以在不破坏地表的情况下，获取地下的信息，对于地质勘探、地下水资源调查、工程建设等具有重要的应用价值。
地质雷达的工作原理基于电磁波在空间中的传播和被物体散射的特性。
当电磁波从雷达发射器发出后，会以电磁波的速度在空间中传播。
当电磁波遇到不同介质的边界时，会发生折射、反射、透射等现象。
在地质雷达探测中，电磁波主要与地下介质的电磁性质相互作用。
当电磁波与地下物质相互作用时，会发生电磁波的散射和衰减。
地下介质的电磁性质与地质雷达中的频率密切相关，因此地质雷达的探测效果受到频率的影响。
地质雷达通常用的是探地雷达，探地雷达通过发送一系列高频的短脉冲信号，然后记录回波的强度和到达时间。
根据回波的强度和时间，可以对地下物质的位置、形状和电磁性质进行分析。
在地质雷达的探测过程中，主要有以下几个步骤：1. 雷达发射：地质雷达通过雷达发射器发送高频电磁波到地下。
常用的频率范围为几百兆赫兹到几吉赫兹。
2. 地下物质的散射和衰减：电磁波在地下遇到物质后，会发生反射、散射和衰减等现象。
不同类型的地下物质对电磁波的散射和衰减程度不同，从而产生不同的回波信号。
3. 回波接收：地质雷达的接收器接收到从地下反射回来的回波信号。
接收到的回波信号可以包含有关地下物质的信息。
4. 数据处理：接收到的回波信号经过合适的处理和分析，可以从中提取出地下物质的信息，如深度、形态、电磁性质等。
常见的数据处理方法包括滤波、叠加、模式匹配等。
5. 显示与解读：处理后的数据可以通过图像或曲线等形式显示出来。
地质雷达的操作员可以根据显示的结果对地下物质进行解读，判断该地下物质的性质和分布情况。
地质雷达的原理基于电磁波的传播和地下物质对电磁波的散射和衰减等特性。
通过发送和接收电磁波，并结合合适的数据处理和解读方法，可以获取地下物质的信息。
地质勘探中的地质雷达技术
地质勘探中的地质雷达技术地质雷达技术是地球科学领域中一种非常重要的勘探技术，它能够通过无损检测方式获得地下结构的信息。
本文将介绍地质雷达技术的原理、应用领域以及未来的发展趋势。
一、地质雷达技术的原理地质雷达技术利用微波信号与地下物质相互作用的特性，通过检测回波信号来确定地下结构。
其原理可以简单概括为发射、接收和处理三个步骤：1. 发射：地质雷达系统通过天线发射微波信号，这些信号会在地下不同介质的界面上发生反射、折射、散射等现象。
2. 接收：接收系统会收集回波信号，并将其转化为电信号发送到处理系统进行分析。
3. 处理：处理系统对接收到的信号进行时频分析，通过波形和幅度的变化来获得地下结构的信息。
二、地质雷达技术的应用领域地质雷达技术在地球科学领域有着广泛的应用，可以用于以下几个方面：1. 地质勘探：地质雷达技术可以用于地质勘探，例如矿产资源勘探、岩溶地貌勘察、地下水资源调查等。
通过地质雷达扫描，可以获取地下结构的信息，帮助勘探人员确定勘探区域的地质构造和岩石性质。
2. 土壤研究：地质雷达技术对于土壤研究也有很大的帮助。
通过对土壤中微波信号的分析，可以获取土壤的含水量、密度、孔隙率等信息，有助于土壤质地评价和土壤污染监测。
3. 工程勘察：地质雷达技术在工程勘察中起到了重要的作用。
它可以用于检测地下管线、洞穴、地下隧道等工程建设中的隐患，帮助工程师减少钻探次数、提高工作效率，并确保施工的安全性。
4. 灾害监测：地质雷达技术在灾害监测方面也有广泛应用。
例如，它可以用于监测地质滑坡、地下水位变化、地震活动等，为灾害预警和防治提供重要的数据支持。
三、地质雷达技术的发展趋势随着科技的不断进步，地质雷达技术也在不断发展。
未来，地质雷达技术可能朝着以下几个方向发展：1. 分辨率提升：随着雷达系统技术的改进，地质雷达的分辨率将进一步提升，可以获取更精细的地下结构信息。
2. 多频段应用：地质雷达技术可以利用多种频段的微波信号，通过对多频段信号的处理来获取更丰富的地下信息。
地质雷达原理
地质雷达原理
地质雷达是利用电磁波在地下传播的原理，通过对地下物质的反射和散射进行接收和分析，进而对地下结构进行探测和测量的一种无损检测仪器。
其原理是利用雷达技术，通过发射一定频率的电磁波，当电磁波遇到地下各种介质界面时，会发生反射、折射、散射等现象，根据这些现象可以获得地下结构的信息。
地质雷达主要通过接收不同方向散射回来的电磁波信号，进而确定各个界面的位置、形状、厚度等地质特征。
地质雷达的发射源一般采用高频的连续波或者脉冲波，其工作频率通常在10～1000MHz之间。
发射源产生的电磁波信号通过天线发射进入地下。
当电磁波遇到不同性质的地下物质时，就会发生反射和散射。
这些反射和散射的电磁波信号经过地下不同介质的传播后，一部分会返回到地面，并被接收器的天线接收到。
接收到的反射和散射信号经过放大和滤波等信号处理过程后，可以得到地下介质的电磁参数、介电常数、电导率等信息。
通过地质雷达扫描地表，可以绘制出地下各个界面的分布情况，如土质、岩性、矿脉、水层等地质结构的分布图。
通过分析这些地质结构的信息，可以对地质勘探、水资源调查、工程建设等提供有力的支持。
总之，地质雷达利用电磁波在地下介质中的传播特性，通过接收反射和散射信号，可以实现对地下结构的无损检测和测量。
通过地质雷达技术，可以获取各个界面的位置、形状、厚度等地质特征，为地质勘探和工程建设提供重要的信息。
地质雷达测量技术
地质雷达测量技术内容提要：本文在简述地质雷达基本原理的基础上，介绍了地质雷达检测隧道衬砌质量的工作方法，通过理论分析、实际资料计算、实测效果等方面说明采用地质雷达技术检测隧道衬砌质量的必要性和可靠性。
关键词：地质雷达测量技术1 前言地质雷达（Geological Radar）又称探地雷达（Ground Penetrating Radar），是一项基于不破坏受检母体而获得各项检测数据的检测方法，在我国已在数百项工程中得到了应用，并取得了显著成效。
同时，随着交通、水利、市政建设工程等基础设施的大力发展，以及国家对工程质量的日益重视，工程实施过程中仍急需用物理勘探的手段解决大量的地质难题，因此，地质雷达极其探测技术市场前景十分广阔。
地质雷达作为一项先进技术，具有以下四个显著特点：具有非破坏性；抗电磁干扰能力强；采用便携微机控制，图象直观；工作周期短，快速高效。
它不仅用于管线探测，还可用于工程建筑，地质灾害，隧道探测，不同地层划分，材料，公路工程质量的无损检测，考古等等。
2 地质雷达技术原理地质雷达是运用瞬态电磁波的基本原理，通过宽带时域发射天线向地下发射高频窄脉冲电磁波，波在地下传播过程中遇到不同电性介质界面时产生反射，由接收天线接收介质反射的回波信息，再由计算机将收到的数字信号进行分析计算和成像处理，即可识别不同层面反射体的空间形态和介质特性，并精确标定物体的深度（图1）。
图1 地质雷达检测原理图3 雷达的使用特性3.1无损、连续探测，不破坏原有母体，避免了后期修补工作，可节约大量的时间和费用。
3.2 操作简便，使用者经过2－3天培训就能掌握。
探测时，主机显示器实时成像，操作人员可直接从屏幕上判读探测结果，现场打印成图，为及时掌握施工质量提供资料，提高了检测速度和科学水平。
并且通过数据分析，还可以了解道路的结构情况，发现道路路基的变化和隐性灾害，使日常管理和维护更加简单。
3.3 测量精度高，测试速度快。
地质雷达原理
地质雷达原理地质雷达是一种利用电磁波进行地下勘探的仪器，它可以有效地探测地下不同深度的物质结构和地质构造。
地质雷达原理主要是利用电磁波在地下的传播特性，通过接收地下物质对电磁波的反射和散射信号来获取地下结构信息。
地质雷达原理的理解对于地下勘探和地质探测具有重要意义。
地质雷达原理的核心是电磁波在地下的传播特性。
当电磁波穿过地下介质时，会受到地下介质电磁参数的影响，不同介质对电磁波的反射和散射特性也不同。
地质雷达通过发射电磁波并接收其反射和散射信号，分析这些信号的特性来获取地下介质的信息。
电磁波在地下的传播受到地下介质的介电常数和磁导率的影响，因此地质雷达可以探测地下介质的电磁参数变化，从而得到地下结构的信息。
地质雷达原理的关键在于电磁波与地下介质的相互作用。
当电磁波穿过地下介质时，会发生折射、反射和散射现象。
这些现象会导致地质雷达接收到不同深度和不同方向的信号，通过分析这些信号的特性，可以获取地下介质的结构信息。
地质雷达可以探测到地下的空洞、裂隙、岩层、矿体等物质结构，对于地下水、矿产资源、地质灾害等具有重要的应用价值。
地质雷达原理的理解对于地下勘探和地质探测具有重要意义。
通过对地质雷达原理的深入研究和理解，可以更好地应用地质雷达技术进行地下勘探和地质探测工作，为地质勘探、工程建设、资源开发等提供可靠的地质信息。
地质雷达技术在地下勘探、地质灾害监测、矿产资源勘探等领域有着广泛的应用前景，对于促进地质勘探和资源开发具有重要的意义。
综上所述，地质雷达原理是利用电磁波在地下的传播特性，通过接收地下介质对电磁波的反射和散射信号来获取地下结构信息。
地质雷达原理的理解对于地下勘探和地质探测具有重要意义，通过对地质雷达原理的深入研究和理解，可以更好地应用地质雷达技术进行地下勘探和地质探测工作，为地质勘探、工程建设、资源开发等提供可靠的地质信息。
地质雷达技术在地下勘探、地质灾害监测、矿产资源勘探等领域有着广泛的应用前景，对于促进地质勘探和资源开发具有重要的意义。
地质雷达技术讲解
载入数据
数据处理与资料解释 一维滤波/去直流漂移
增益/能量衰减
静校正/移动开始时间
一维带通滤波
二维滤波/抽取平均道
二维滤波/滑动平均
偏移/时深转换
图像显示称，工程名称、地点，建设单位、勘察单位、 设计单位、监理单位和施工单位，设计要求，检测目的， 检测依据，检测日期；
Page 16
现场采集 7．安全要求： 测量拱顶和拱腰位置时，工作人员和天线都要用安全带或
绳索与周边物体进行固定，防止工人高空作业时发生危险 和天线滑落摔坏。 8．地面要求： 地面平坦，无杂物、无影响车辆通行的障碍物。
Page 17
衬砌检测报检单
Page 18
衬砌检测报检单
Page 19
机械，尽可能不要采用履带式机械。建议使用市政路 灯维修车或自行搭建，但须保证行使平稳，不晃动。 2．人员配置： 工人4-5名，现场技术人员2名。
Page 14
现场采集 3．标记里程： 在数据采集之前，要每间隔5米或10米的距离用明显的标
记标明隧道里程数，要保证清晰可见。 4．操作平台： 采集拱顶和拱腰位置的数据时，其操作平台至少要能够容
数据采集记录表
Page 20
数据采集记录表
Page 21
Page 22
仪器操作
Page 23
仪器操作
Page 24
仪器操作
Page 25
仪器操作
Page 26
仪器操作
数据处理
雷达波在地下的传播过程中各种噪声和杂波的干扰非常严 重，正确识别各种杂波与噪声、提取其有用信息是探地雷 达记录解释的重要的环节，其关键技术是对地质雷达记录 进行各种数据处理。电磁波的传播形式与地震波十分相似， 而且数据剖面也类似于反射地震数据剖面 ，因此反射地 震数据处理的许多有效技术均可用于地质雷达的数据处理， 但由于雷达波和地震波存在着动力学差异，如强衰减性， 雷达波在湿的地层中衰减比在干的情况下要大，而
地质雷达原理
地质雷达原理
地质雷达（geologicalradar）是通过发射高频电磁波，使目标体内部产生电磁场，利用接收天线接收，根据电磁波在目标体内的传播速度和衰减程度，可探测出地下目标体的空间位置、形状、大小等属性特征，从而达到探测地下目标体的目的。
地质雷达是通过发射高频电磁波（频率通常为
1MHz~10MHz），使被探测体内部产生电磁场，当电磁波在被探测体中传播时，会遇到不同频率的反射波。
这些反射波与探测目标的反射波相遇后会产生反射，如果反射波和透射波的速度、衰减等特性相同或相近时，反射波的相位相同或相近，那么反射波和透射波同相，并在传播过程中相互抵消。
由于地球介质的不均匀性、电介质与水、空气的介电常数差异及含水介质对电磁波的吸收等原因，使得不同介质中所产生的反射波的相位、振幅等特性不同。
这些特征反映了地下目标体的存在和空间位置。
因此在雷达图上形成了一个个反射波相位对应关系图。
—— 1 —1 —。
地质雷达原理
地质雷达原理地质雷达是一种利用电磁波进行地下勘探的仪器，它可以探测地下的构造、岩层、矿体等信息，对地质勘探、地质灾害预测、矿产资源勘查等领域具有重要的应用价值。
地质雷达原理是指地质雷达工作的基本原理和方法，下面将对地质雷达原理进行详细介绍。
地质雷达的工作原理主要是利用电磁波在地下的传播特性来获取地下介质的信息。
地质雷达发射的电磁波穿过地下介质时，会受到地下介质的电磁特性、介电常数、导电率等影响，不同的地下介质对电磁波的反射、折射、透射等现象不同，因此地质雷达可以通过接收地下电磁波的回波信号来获取地下介质的信息。
地质雷达的发射源一般是一对电极，通过电磁波的辐射来进行探测。
当电磁波穿过地下介质时，会发生反射、折射等现象，这些现象会导致地质雷达接收到地下介质的电磁波回波信号。
通过分析这些回波信号的强度、相位、频率等特征，可以推断地下介质的性质、结构、厚度等信息。
地质雷达的工作原理还包括电磁波的传播速度、衰减特性等。
不同频率的电磁波在地下介质中的传播速度和衰减特性不同，地质雷达可以利用这些特性来获取地下介质的信息。
此外，地质雷达还可以利用多频率、多极化等技术手段来提高勘探的分辨率和深度。
总的来说，地质雷达原理是基于电磁波在地下介质中的传播特性来获取地下介质信息的一种技术手段。
通过分析地下介质对电磁波的影响，可以揭示地下的构造、岩层、矿体等信息，为地质勘探、地质灾害预测、矿产资源勘查等工作提供重要的技术支持。
在实际应用中，地质雷达原理需要结合地球物理学、电磁学、信号处理等多个学科的知识，通过对地下介质的电磁特性进行分析和解释，来获取准确的地下信息。
同时，地质雷达原理的研究也需要结合实际勘探工作的需求，不断改进和完善技术手段，提高勘探的效率和精度。
总之，地质雷达原理是一种基于电磁波在地下介质中的传播特性来获取地下介质信息的技术手段，具有重要的应用价值和发展前景。
随着科学技术的不断进步和地质勘探工作的不断深入，地质雷达原理将会发挥越来越重要的作用，为人类认识地球、利用地球资源提供更多的支持和帮助。
地质雷达技术应用简介
THANKS
感谢观看
地下管线探测案例
总结词
地质雷达技术能够准确探测地下管线分布情况，为城市规划、施工和管线维护提供可靠依据。
详细描述
在地下管线探测中，地质雷达技术通过电磁波探测地下管线位置和埋深，能够快速获取管线分布的三 维信息。该技术广泛应用于城市地下管线普查、施工前探测以及管线维护等领域，提高了管线探测的 效率和准确性，降低了施工风险和维护成本。
地质雷达技术的发展历程
20世纪初
地质雷达技术的初步探索和研究 阶段，主要应用于军事和航空领
域。
20世纪中叶
随着电子技术和计算机技术的快速 发展，地质雷达技术逐渐应用于地 质勘探、考古、环境监测等领域。
20世纪末至今
随着高精度探测技术和数据处理技 术的发展，地质雷达技术在工程检 测、地下管线探测、隧道施工等领 域得到广泛应用。
考古探测案例
总结词
地质雷达技术能够准确探测地下文物分 布情况，为考古研究提供重要线索和依 据。
VS
详细描述
在考古探测中，地质雷达技术通过电磁波 探测地下文物位置和埋深，能够快速获取 文物分布的三维信息。该技术广泛应用于 考古调查、发掘和文物保护等领域，提高 了考古探测的效率和准确性，为人类历史 文化遗产的保护和研究提供了有力支持。
02
地质雷达技术的基本原理
电磁波传播原理
电磁波是一种物理现象，可以在 空间中传播，其传播速度等于光
速。
电磁波的传播不受介质影响，可 以在真空中传播，也可以在各种
介质中传播。
电磁波的传播方向与电场和磁场 的振动方向相互垂直，并且电场
和磁场相互关联。
地质雷达的探测原理
地质雷达通过向地下发射高频电磁波，并接收反射回来的电磁波进行探测。
地质雷达原理
空洞
透镜体
雷达成图原理
伟抄弧谤框理培第摊硒斟搀拍陪俐吩京息缔荒瞄谬肤丰止元弗挨吹泅陆呐地质雷达原理地质雷达原理
一维介质中电磁波垂直于电场、磁场，沿着z轴传播方程（Daniels 1996）为：
电磁波传播
黍率迎娄遗帘骇诉佛伟畅骄茬曾撑圆酣季羚许巷鬼瑞悉坯疼泼蛔沫经褂资地质雷达原理地质雷达原理
Layer 2
Layer 1
Layer 3
Scattering pulses
Reflected pulses
Control Unit
Figure 2.3: Signal transmission and data collection
Transmitter/ Receiver Unit
Control Unit
其中 l为波长, f为频率, V电磁波传播速度, er为相对介电常数， c=0.3 m/ns (v=fl，v与er相关). 例如：100 MHz天线、湿砂中的雷达波速度约为55 mm/ns， 层间距大于14cm才能分辨出来。
分辨率
硒亩魁赌厕仗主吁狠拜驹柴罚狠朗羌截砚哆誓责捶晤肢靠伦蔽状逸泵萄周地质雷达原理地质雷达原理
Antenna
Storage and Display Unit
DMI
Figure 1. Major components of a GPR system.
覆雇肋箕久援润私铆撼佣拆合复挑届跪隘化缎竭滚从豢疹艾智塔磁给哩晃地质雷达原理地质雷达原理
雷达波信号采样方法
模拟信号
数字样本
数字信号重组
塌墓汉奇闭焰支工扔帜然硅萝龚纬外谭怂伊祈绊充瘟缆茧搁帅城替宪蔽纂地质雷达原理地质雷达原理
地质雷达探测的有效深度
地质雷达PPT课件
地质雷达PPT课件contents •地质雷达基本原理•地质雷达探测方法•数据采集与处理•地质雷达在工程中的应用•地质雷达案例分析•地质雷达发展趋势与展望目录01地质雷达基本原理电磁波传播特性电磁波在介质中传播速度电磁波在不同介质中传播速度不同，其速度取决于介质的电磁特性。
电磁波衰减随着传播距离的增加，电磁波能量逐渐衰减，衰减程度与介质特性和频率有关。
电磁波的反射和折射当电磁波遇到不同介质的分界面时，会发生反射和折射现象，遵循斯涅尔定律。
地质雷达工作原理发射电磁波01接收反射波02信号处理与成像03发射系统接收系统控制系统数据处理与成像系统系统组成及功能02地质雷达探测方法测线布置天线频率选择数据采集与处理030201井中雷达系统采用专门设计的井中雷达系统，包括井下雷达主机、天线、电缆等。
测点布置与数据采集在井壁不同深度处布置测点，进行雷达数据采集。
数据处理与成像对采集的数据进行处理，提取井壁及周围地层的反射信号，并进行成像。
隧道超前预报法隧道掌子面前方预报数据处理与解译预报结果输出03数据采集与处理数据采集参数设置采样率设置天线频率选择确保采样率足够高，以捕获雷达波形的细节信息，通常建议采样率至少为天线频率的时窗设置消除直流偏移和低频背景噪声，提高数据质量。
背景去除应用带通滤波器，去除高频噪声和低频干扰，增强目标反射信号。
带通滤波根据信号强度动态调整增益，以平衡不同深度和不同反射体的信号幅度。
增益控制数据预处理与滤波1 2 3雷达图像生成地层解释异常识别图像生成与解释04地质雷达在工程中的应用地质构造解析岩土层划分不良地质现象识别混凝土质量检测钢筋分布与保护层厚度检测路基路面质量检测边坡稳定性监测隧道安全监测地下管线安全监测利用地质雷达对边坡内部的结构和变形进行实时监测，预警潜在滑坡风险。
05地质雷达案例分析介绍隧道的地理位置、设计参数、施工方法等背景信息。
工程背景地质条件超前预报方案预报结果分析分析隧道所处区域的地质构造、地层岩性、水文地质等条件。
地质雷达仪器实验报告(3篇)
第1篇一、实验目的本次实验旨在了解地质雷达的工作原理，掌握地质雷达仪器的操作方法，并通过实际操作，验证地质雷达在探测地下结构、岩土工程等领域中的应用效果。
二、实验原理地质雷达（Ground Penetrating Radar，GPR）是一种利用高频电磁波探测地下结构、岩土工程等的非接触式探测技术。
其工作原理是：主机通过天线向地下发射高频电磁波，当电磁波遇到不同电性差异的目标体或不同介质的界面时，会发生反射与透射。
反射波返回地面后，被接收天线所接收。
主机记录下电磁波从发射到接收的双程时间t和幅度与波形资料，通过对图像进行解释和分析，确定不同界面及深度、空洞等。
三、实验仪器1. 地质雷达主机：美国SIR-20型地质雷达。
2. 天线：270MHz和100MHz高频天线。
3. 数据采集系统：与主机相连的笔记本电脑。
四、实验步骤1. 确定探测区域：选择合适的探测区域，并对区域进行清理，确保无障碍物。
2. 测线布置：根据探测深度要求，选择合适的天线。
本次实验采用270MHz和100MHz高频天线。
针对地下通道，测线垂直通道延伸的方向布设；针对城墙，测线沿城墙走向及垂直城墙走向进行探测。
3. 测量参数设置：根据《岩土工程勘察规范》（GB50021-2001），设置测量参数，包括时窗范围、采样率、扫描率等。
4. 数据采集：启动地质雷达主机，进行连续测量，记录下电磁波从发射到接收的双程时间t和幅度与波形资料。
5. 数据处理与分析：将采集到的数据导入数据处理软件，对数据进行滤波、去噪等处理，分析地下结构、岩土工程等信息。
五、实验结果与分析1. 地下通道探测：通过对地下通道的探测，发现地下通道的走向、深度、宽度等信息。
结果显示，地下通道的走向与测线布置方向一致，深度约为5.0m，宽度约为2.0m。
2. 城墙探测：通过对城墙的探测，发现城墙的厚度、结构等信息。
结果显示，城墙的厚度约为1.5m，结构较为完整。
3. 数据处理与分析：通过对数据的滤波、去噪等处理，提高了探测结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地质雷达是目前分辨率最高的工程地球物理方法，在工程质量检测、场地勘察中被广泛采用，近年来也被用于隧道超前地质预报工作。
地质雷达能发现掌子面前方地层的变化，对于断裂带特别是含水带、破碎带有较高的识别能力。
在深埋隧道和富水地层以及溶洞发育地区，地质雷达是一个很好的预报手段。
1、基本原理
探地雷达是一种用于确定地下介质分布情况的高频电磁技术，基于地下介质的电性差异，探地雷达通过一个天线发射高频电磁波，另一个天线接收地下介质反射的电磁波，并对接收到的信号进行处理、分析、解译。
其详细工作过程是：由置于地面的天线向地下发射一高频电磁脉冲，当其在地下传播过程中遇到不同电性（主要是相对介电常数）界面时，电磁波一部分发生折射透过界面继续传播，另一部分发生反射折向地面，被接收天线接收，并由主机记录，在更深处的界面，电磁波同样发生反射与折射，直到能量被完全吸收为止。
反射波从被发射天线发射到被接收天线接收的时间称为双程走时t，当求得地下介质的波速时，可根据测到的精确t值折半乘以波速求得目标体的位置或埋深，同时结合各反射波组的波幅与频率特征可以得到探地雷达的波形图像，从而了解场地内目标体的分布情况。
一般，岩体、混凝土等的物质的相对介电常数为4—8，空气相对介电常数为1，而水体的相对介电常数高达81，差异较大，如在探测范围内存在水体、溶洞、断层破碎带，则会在雷达波形图中形成强烈的反射波信号，再经后期处理，能够得到较为清晰的波形异常图。
在众多地质超前预报手段中，使用探地雷达预报属于短期预报手段，预报距离与围岩电性参数、测试环境干扰强弱有关。
一般，探地雷达预报距离在15~35米。
2、探地雷达在勘查中的基本参数
①数电磁脉冲波旅行时
式中：z-勘查目标体的埋深；x-发射、接收天线的距离（式中因z>x,故X可忽略）；v-电磁波在介质中的传播速度。
②电磁波在介质中的传播速度
式中：c—电磁波在真空中的传播速度（0.29979m/ns）; —介质的相对介电常数，—介质的相对磁导率（一般）
③电磁波的反射系数
电磁波在介质传播过程中，当遇到相对介电常数明显变化的地质现象时，电磁波将产生反射及透射现象，其反射和透射能量的分配主要与异常变化界面的电磁波反射系数有关：
式中：r —界面电磁波电场反射系数；—第一层介质的相对介电常数；—第二层介质的相对介电常数。
3、数据处理
雷达资料中水平波特别发育，它产生于雷达仪器本身。
即使将天线对空，也会记录到回波，这回波不是来自天空，而是来自于控制器、数据线、天线的相互作用，是难以避免的。
水平波具有时间相等的特点，水平滤波就是利用这一特性。
滤波过程中，可将相邻的一定数量的扫描线求平均，再与个别扫描线相比较，就可消除水平波。
水平滤波中选取的扫描线数越大，滤波效果越小。
相反选取的扫描线数越小，滤除水平波的效果越明显。
但如果水平滤波扫描线取得太少，可能会滤掉一些缓
变界面信号。
因而在进行水平滤波时，要根据对象进行试验、调整，以求最佳效果。
垂直滤波中较为常用的方法有带通滤波，高通滤波，低通滤波，小波变换等。
垂直滤波的目的是为了消除杂散波干扰，这些杂散波是来自于外源，不是天线自身发出的，频率不在雷达天线频带内。
有时为了区分不同的地质体，选取不同的频带，都要用到垂直滤波。
垂直滤波是一种数学变换，有时会带来较大的失真，滤波的频带越窄，失真越大，应用中要认真选取方法和参数。
因为雷达天线的发射与接收都设定了带宽，也就是说雷达信号本身已经过滤波，所以一般资料处理中的滤波处理改善并不明显。
4、预报特点
（1）有效探测距离一般为10~30m，适宜于短距离预报；
（2）适用于探测界面两侧介电常数差异较大的地质界面；
（3）对规模大、延伸长的地质体探测效果较好，对规模较小的地质体探测效果较差。
（4）对张性结构面探测效果较好，对闭合结构面探测效果较差；
（5）对充水、充泥或空腔的地质体探测效果较好。
（6）适宜于探测与测线平行或以小角度相交的结构面，与测线以大角度相交的结构面探测效果较差，或甚至无法探测。
（7）在掌子面适宜探测与隧道轴线呈大角度相交的结构面，在侧壁或底板适宜探测与隧道轴线以小角度相交的结构面。
（8）对不规则形态的三度地质体，如溶洞、暗河等不良地质体的探测效果较好。
